Водопровод своими руками
В предыдущей статье мы познакомились с различными вариантами водопроводных труб, которые можно проложить в квартире. Водопровод своими руками дело не такое уж и простое. Если у Вас нет достаточного опыта и необходимого инструмента, то лучше данную работу доверить специалисту. В этой статье мы не будем показывать сам монтаж, но расскажем о нюансах, которые Вы обязательно должны знать, чтобы разговаривать с сантехником на одном языке, ставить ему задачи и контролировать его работу.
СОДЕРЖАНИЕ:
- Водопровод своими руками
- ВСЕ УРОКИ ПО РЕМОНТУ ВАННОЙ И ТУАЛЕТА
Водопровод своими руками в квартире нужно делать правильно
Даже если у Вас нет опыта, чтобы сделать водопровод своими руками в квартире, Вы сможете нанять мастера (о том, как это сделать, прочитайте здесь), и при этом быть спокойным, что он у Вас все правильно сделает.
- Обговорите с мастером фронт работ. Прокладку труб не имеет смысла делать или только в туалете, или только в ванной.
- Решите для себя: наружная у Вас будет проводка или скрытая. Если наружная, то ее нужно будет выполнять уже после укладки кафеля. Если скрытая, то самое время нарисовать на стенах, где у Вас пойдут трубы — в этих местах нужно будет штробить стены.
- Если Вы будете использовать для прокладки металлопластиковые трубы, то знайте, что они могут идти как внутри стен, так и поверх кафеля. Но для спрятанных труб очень важно, чтобы все соединения между ними выполнялись с помощью опрессовки. Для этого используется специальный инструмент — пресс, и мастер должен его обязательно использовать в работе.
- Когда нарисуете с мастером план разводки, он определит все необходимые детали для сборки водопровода. Обязательно скажите ему, чтобы он закупал только итальянские или немецкие комплектующие для сборки. Не берите другие — мой Вам совет.
- В предыдущих статьях Вы решили вопрос со стояками холодной и горячей воды. Еще раз проверьте состояние ваших шаровых кранов. И, при необходимости включите их в общую смету закупки комплектующих.
- Разводку труб по ванне, туалету и кухне планируйте уже от стояков горячей и холодной воды. Очень важно, чтобы вода у Вас не последовательно шла к унитазу, раковине, ванне, стиральной машине и т. д. по одной трубе, а параллельно по нескольким трубам. Для этого труба, идущая от шарового крана должна соединяться с распределительной гребенкой с открывающими и закрывающими краниками (т. е. у Вас должны быть 2 гребенки: по холодной и горячей воде).
- Каждая гребенка может распараллеливать один поток входящей воды на несколько потоков исходящих вод. Посчитайте, куда Вам нужно подавать холодную воду, а куда горячую. Например, в стиральную и посудомоечную машину горячая вода не подается, а значит, скорее всего, гребенка на холодную воду будет иметь больше ответвлений, чем на горячую. Вот примерны вариант разводки труб от стояков горячей и холодной воды:
Еще раз проверьте состояние ваших шаровых кранов. И, при необходимости включите их в общую смету закупки комплектующих.Почему нужно распараллеливать один поток воды на несколько:
- Поломка любого водяного агрегата с наличием подтекания воды (стиральной машины, смесителя, посудомоечной машины, бойлера и т. п. ) приводит к тому, что Вы отключите воду не по всей квартире, а только по определенной трубе. Например, подтекает шланг в стиральной машине — Вы отключаете соответствующую трубу, и при этом можете спокойно мыть посуду и принимать душ.
- Если Вы сами затеяли ремонт, например, решили поменять смеситель и что-то у Вас не заладилось (ремонт затянулся), то также в остальном будет порядок — сможете ходить в туалет, пользоваться бойлером и т. д.
- Если у Вас в квартире слабый напор воды и всего одна труба раздающая воду, то те агрегаты, которые первыми потребляют воду, еще сильнее ослабят ее напор. Например, Вы стоите в ванной, отрегулировали себе воду и моетесь. А в это время кто-то включил стиральную машину и пошел в туалет. Если ванная по получению воды стоит на последнем месте, а стиральная машина и унитаз сразу начнут потреблять исключительно холодную воду, то Вы, в лучшем случае, почувствуете дискомфорт в связи с резким повышением температуры воды, льющейся из душа , в худшем – просто ошпаритесь.
п. ) приводит к тому, что Вы отключите воду не по всей квартире, а только по определенной трубе. Например, подтекает шланг в стиральной машине — Вы отключаете соответствующую трубу, и при этом можете спокойно мыть посуду и принимать душ.
Хочу заметить, что ряд сантехнических работ многим приходится заказывать у мастера не потому, что это очень сложно сделать, а потому что для выполнения данных работ нужен дорогостоящий инструмент (который не имеет смысла покупать для разовых работ), либо, как например, при установке счетчиков на воду, требуется лицензия на выполнение данных видов работ.
Итак, сегодня мы затронули важные вопросы, чтобы сборка водопровода своими руками была у нас под контролем.
Уроки по ремонту ванной и туалета
Урок 1. Планирование ремонта ванной комнаты и туалета своими руками
Урок 2. С чего начать ремонт в ванной. Старт демонтажных работ
Урок 3. Как снять старую краску со стен в ванной комнате и туалете
Урок 4. Как удалить бетонный порог в ванной комнате и туалете
Урок 5. Как подготовить потолок в ванной под покраску или подвесной потолок
Урок 6. Требуется ли замена стояков водоснабжения
Урок 7. Как перекрыть стояки водоснабжения в квартире
Урок 8.
Какие трубы лучше для водопровода в квартире
Урок 9. Водопровод своими руками
Урок 10. Как повесить полотенцесушитель в ванной
Урок 11. Какой счетчик воды лучше для квартиры
Урок 12. Электрическая проводка в ванной своими руками
Урок 14. Обои для ванной, кухни, туалета
Урок 15. Какую плитку выбрать для ванной
Урок 16. Зубчатый шпатель — чудо изобретения человека
Урок 17. Материалы и инструменты для укладки плитки
Урок 18. Как укладывать плитку на пол своими руками
Урок 19. Как резать плитку и чем при облицовке
Урок 20. Как сверлить плитку и чем при облицовке
Урок 21. Как класть плитку на стену
Урок 22. Какую ванну выбрать для дома
Урок 23. Как установить чугунную ванну
Урок 24. Как установить акриловую ванну
Урок 25. Укладка плитки на стену в ванной комнате своими руками
Урок 26. Как укладывается плитка на внешний угол ванной комнаты
Урок 27. Искры от болгарки могут убить ваш кафель
Урок 28.
Как заменить плитку на полу или на стенеУрок 29. Как выбрать смеситель
Урок 31. Как установить вентиляционную решетку в ванной комнате
Урок 32. Как выбрать дверь для ванной комнаты
Урок 33. Решетка на ванну
Урок 34. Как установить унитаз своими руками
Урок 35. Что делать, если ослаб напор воды в квартире
Урок 36. Что делать, если засорилась раковина
Урок 37. Как прочистить раковину или ванну новинками от Домочист
Водоснабжение в квартире: как правильно сделать разводку
Проблема. Правильная разводка водоснабжения в квартире – залог долгой и успешной эксплуатации всей системы. И наоборот, малейшая ошибка при составлении плана и монтаже вполне может спровоцировать катастрофу.
Решение. Прежде чем приступать к работам, следует ознакомиться с некоторыми нюансами, касающимися данного процесса. Это не помешает даже в том случае, если вы предпочли обратиться за помощью к специалистам.
В статье рассказывается:
- Важность проектирования разводки водоснабжения в квартире
- Выбор типа разводки
- Составление схемы водоснабжения
- Виды труб для водоснабжения в квартире
- Элементы водопроводной системы
- Типичные ошибки при разводке
- Основные факторы, влияющие на стоимость разводки водоснабжения в квартире
Важность проектирования разводки водоснабжения в квартире
Устройство водопровода в квартире должно начинаться с составления грамотной инженерной схемы разводки. Более того, она же предваряет ремонтные работы, если вы заметите существенное ухудшение качества функционирования водопроводной системы.
Не нужно думать, что это просто: мол, делаем отводы от стояков к местам расхода (одновременно там должны присутствовать канализационные выходы) и все… В данном вопросе есть масса нюансов и тонкостей, и, если вы не хотите впоследствии столкнуться с трудностями, лучше доверить составление плана профессиональным инженерам.
Схемы разводки действительно могу быть вовсе не такими уж сложными, но зачастую дилетанты допускают «детские» ошибки, в результате которых сильно ухудшается качество жизни в квартире. Например, не учитываются дополнительные, причем весьма серьезные потребители – стиральная или посудомоечная машины. Их запитывают от одного отвода вместе с душем. В результате при начале стирки из крана начинает идти кипяток. Такое даже опасно для здоровья.

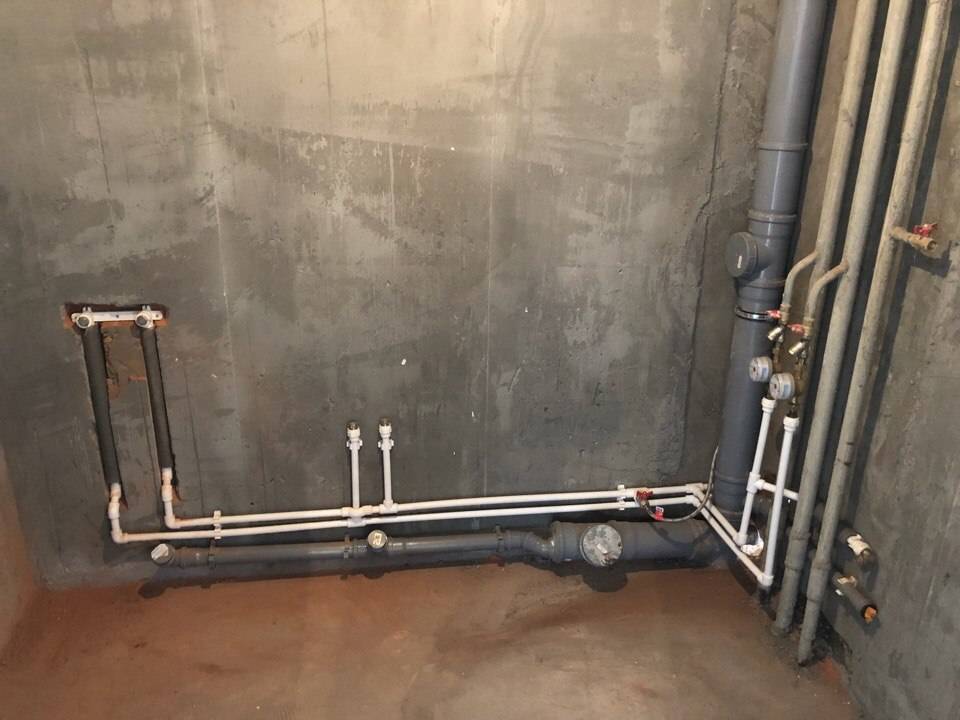

Схема разводкиНекоторые схемы разводки отличаются простотой и очевидностью, но есть и весьма замысловатые – все зависит от степени комфорта, к которому привыкли хозяева, и от условий самого жилого помещения. Например, возле унитаза устанавливается еще и биде, а стояк, от которого ведется отвод, вообще при этом располагается в отдельной ванной комнате. Это серьезное усложнение схемы.
Мало кто отдает себе отчет, что просто душевая кабина и кабина с гидромассажем – это совершенно разные с точки зрения расхода воды сантехнические объекты, и требования к подключению у них сильно отличаются.
Стоит ли говорить, что если санузлов в квартире больше одного, то сложность разводки и нагрузка на водопроводную систему повышаются в разы.
Во всех перечисленных выше случаях следует не только проектировать оптимальное размещение отводов, но и учитывать уровень расхода горячей и холодной воды, а также ее необходимый напор. Хорошо проработанный проект водоснабжения в квартире способен сэкономить средства при его реализации, улучшить качественные характеристики водопровода, а также существенно упростить возможный ремонт.
Выбор типа разводки
Для многоэтажных домов характерными являются последовательные (тройниковые) и параллельные (коллекторные) схемы поквартирной разводки. У каждой из них присутствуют как преимущества, так и недостатки, а иногда целесообразно бывает их комбинировать.

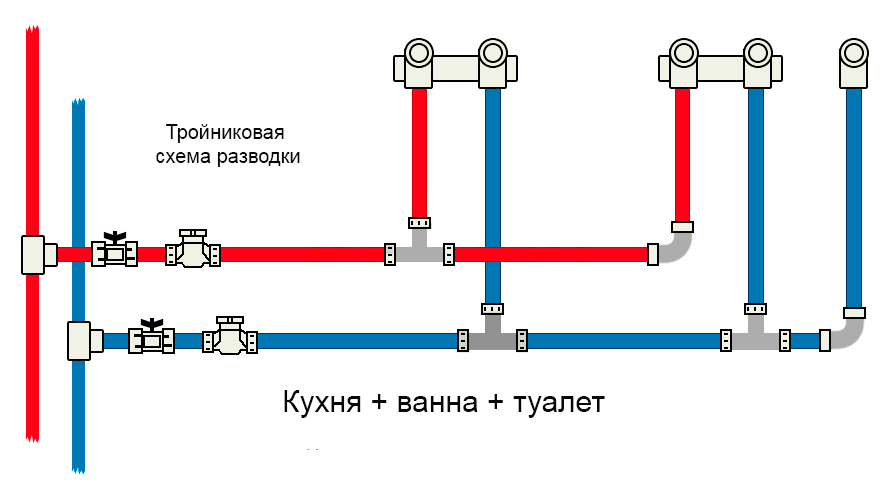

- Тройниковая, или последовательная схема организации водоснабжения в квартире
В данном случае к общему стояку последовательно (через тройники) подключаются все потребляющие устройства (краны, душевые, стиральные машины и пр.
). Такая схема применяется для стояков и с холодной, и с горячей водой.
Стояк при таком формате организации разводки должен иметь больший диаметр по сравнению с другими трубами системы, так как он одновременно выполняет роль «полноводного» коллектора. Отводы соединяются со стояком при помощи тройников (отсюда и название). Причем каждый потребитель, как правило, имеет свой отвод.
Основным преимуществом такой системы является ее простота, а также ремонтопригодность. Каждый потребитель может быть отключен и починен индивидуально. Но присутствуют и серьезные ограничения.
Во-первых, такая система может функционировать только в квартирах небольшой площади, где расстояние от стояка до каждого потребителя небольшое. Чем длиннее будет отвод, тем ниже окажется давление на выходе.
А во-вторых, выйти из строя может и сам центральный стояк (например, когда там образовалась трещина или из-за коррозии). Тогда функционировать перестанут сразу все потребители воды в доме.
Если не усложнять систему, размещая трубы за декоративной отделкой, тройниковая схема является наиболее экономичной. А с учетом того, что она предназначена для небольших по площади квартир, которых основная масса, можно сказать, что такая разводка является самой популярной в стране.

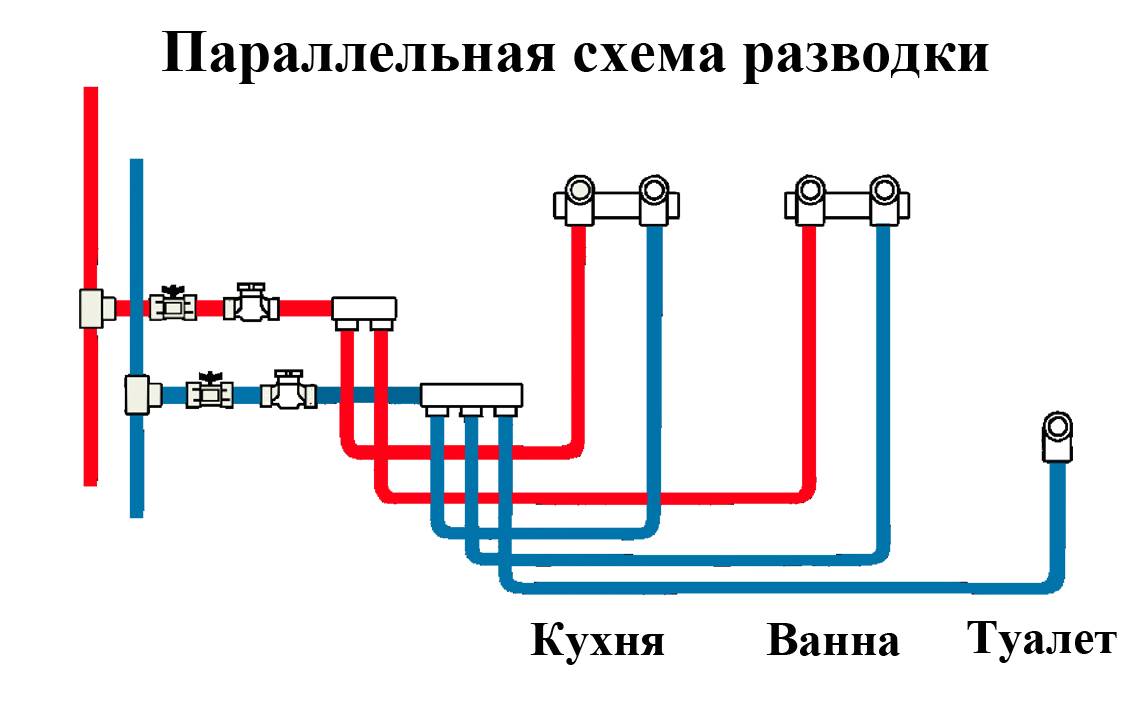

- Коллекторное водоснабжение квартиры
Другое название такой разводки – параллельная. Подсоединение разных потребителей производится от одного отвода, который берет начало от центрального стояка. Такой отвод, как правило, оснащается вентилем. Данная схема позволяет с минимумом затрат запитывать потребителей, расположенных на большом удалении от стояка, и даже организовывать в квартире дополнительные санузлы.

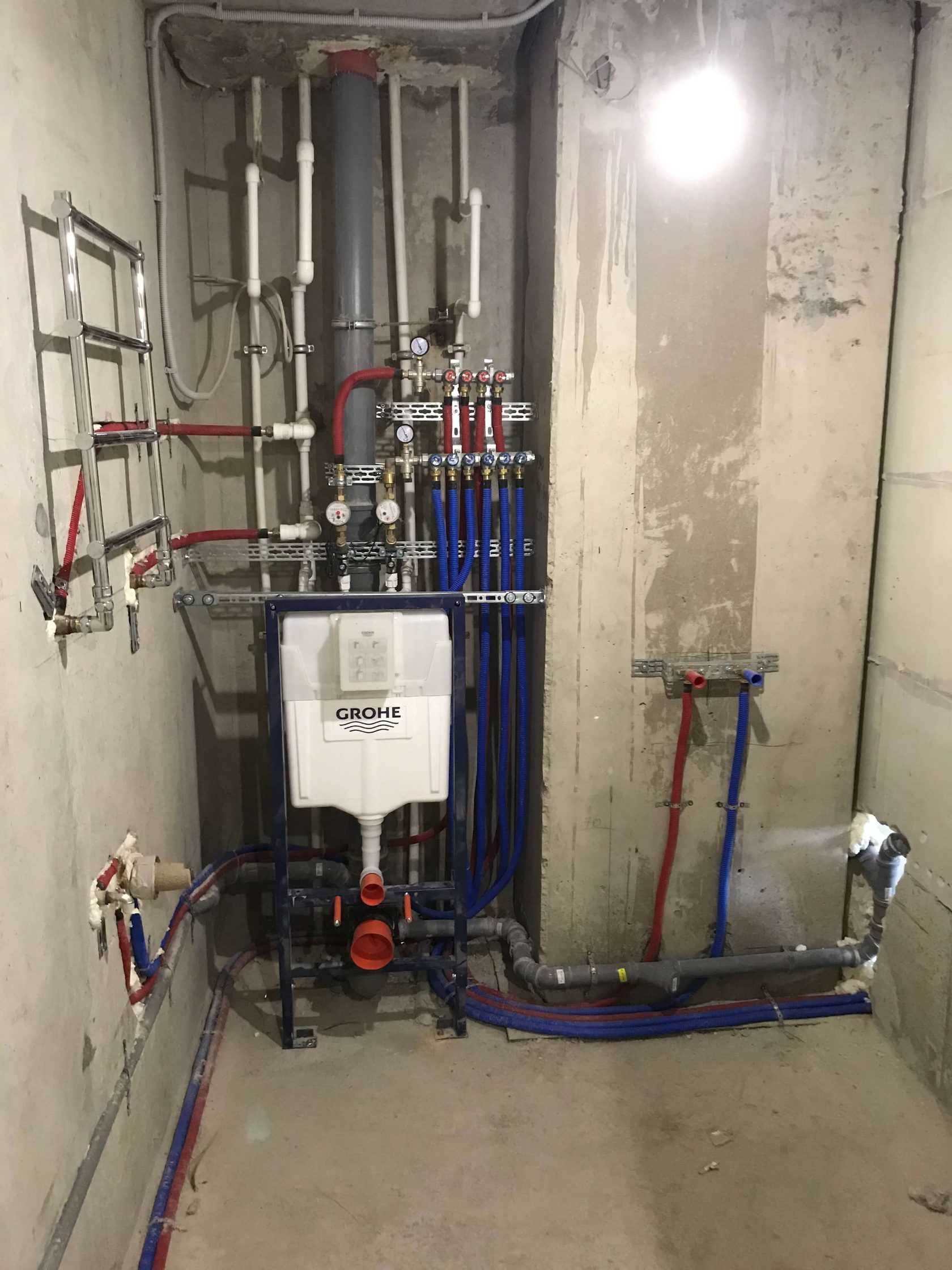

Коллекторное водоснабжение квартирыКаковы же основные преимущества такого подключения?
- Напор воды у разных потребителей остается неизменным. И не важно, сколько именно потребителей подсоединено.
- Весьма просто найти поломку на отдельной линии.
- Количество подсоединений отдельных линий к стояку сведено к минимуму, а значит, вероятность поломки сводится практически на нет.
- Если перекрыть воду на одном отводе (с целью ремонта, например), другие отводы могут продолжать работать.
- Параллельные выделенные отводы в интерьере более системны. Их проще декорировать, например, коробами. При этом к ним будет непосредственный доступ, то есть у системы сохранится высокая ремонтопригодность.
Минусом является существенная материалоемкость (требуется большое количество труб), а также трудоемкость работ по монтажу системы. Как следствие, никак нельзя сказать, что это бюджетный вариант организации сантехнической разводки.
Составление схемы водоснабжения
После того как вы выберете принципиальную схему разводки, очень важно, чтобы компетентные специалисты составили рабочие чертежи. Вам нужно, чтобы несколько кранов, душ, бачок унитаза, биде, стиральная и посудомоечная машины получали расчетное количество воды.
И схему такой запитки потребуется сначала рассчитать.
Можно, конечно, сэкономить и произвести расчет водоснабжения в квартире своими руками, просто исходя из нормативов. Но если уж тратить деньги, создавая удобную систему водопровода, весьма разумным будет не поскупиться и доверить эти работы знающим специалистам. Разработанная ими документация обычно содержит следующую информацию:
- Полный перечень (с маркировкой) всех сантехнических потребителей в локальной системе.
- Сведения о материалах труб, а также их диаметре с разделением по длинам.
- Целевое назначение конкретных отводов, а также указание направления потока.
- Перечень запорно-регулирующих устройств.
- Дислокация защитных и измерительных приборов.
Несомненным преимуществом профессионально составленной подробной схемы является указание стоимости подключения каждой точки (каждого потребителя). Такой чертеж позволяет максимально детализировать расходы и уйти от метода расчета по общей сумме.
Также нужно понимать, что стоимости подключения разных точек могут отличаться в разы. Например, подсоединить джакузи с гидромассажем – это совсем не то же самое, что подключение сливного бачка. В первом случае точка вообще будет двойной (то есть требуется запитка и от системы холодного, и горячего водоснабжения квартиры одновременно), а к бачку нужно подвести только холодную воду, и все равно с каким напором.
Разумеется, в первом случае трудо- и материалоемкость работ намного больше, а потому и стоимость будет существенно выше.
Виды труб для водоснабжения в квартире
- Металлопластиковые трубы с алюминиевой прокладкой
Такие трубы отличаются высокой износостойкостью, эластичностью и общей надежностью. Для их соединения не нужна сварка – они герметично скрепляются между собой с помощью резьбовых втулок и обжимных элементов.
Металлопластиковые трубыНесмотря на продолжительный гарантийный срок эксплуатации самих труб (более 50 лет), применяемые для уплотнения прокладки обычно выполняются из резины (гораздо реже – из силикона).
Резина разлагается намного быстрее пластика, а потому такие трубы не стоит убирать в стены. Максимум – в короба, чтобы к ним был легкий доступ. Явным преимуществом металлопластиковых труб является их гладкая внутренняя поверхность, которая не дает оседать никаким отложениям.
- Изделия из полибутилена
Это трубы для горячего водоснабжения в квартире. Они выдерживают температуру до 90 °С. Соединение отдельных участков производится пайкой, при которой образуется шов с высокими прочностными характеристиками. Главный минус здесь – высокая стоимость, из-за которой эти трубы практически не применяют для формирования водопроводных контуров в доме. Зато их часто используют в качестве нагревающих элементов при устройстве теплых полов.
- Полиэтиленовые армированные трубы
Это относительно «слабенькие» трубы, которые рассчитаны на внутреннее давление до 3,5 атмосферы. Их запрещено использовать в водопроводных сетях, однако при формировании разводки на дачных участках их применять даже очень рекомендуется.
Дело в том, что такие трубы прекрасно переносят замерзание воды внутри (то есть они способны расширяться под давлением значительно увеличивающего свой объем льда).
Кроме того, эти трубы можно встраивать даже в стандартную сеть (с нормативным напором в 10 атмосфер), если перед ними размещать редуктор, понижающий давление до приемлемого уровня.
- Магистрали из поливинилхлорида
Трубы из ПВХ химически устойчивы и долговечны. Из них можно формировать сеть с рабочим давлением до 10 атмосфер и температурой носителя до 80 °С. Единственный недостаток ПВХ – отсутствие стойкости перед ультрафиолетовым излучением, так что их нужно беречь от прямых солнечных лучей. Отрезки труб могут соединяться как с помощью клея, так и пайкой, однако прочностью эти швы отличаться не будут. Максимальное удерживаемое давление в этом случае – 3,5 атмосферы.

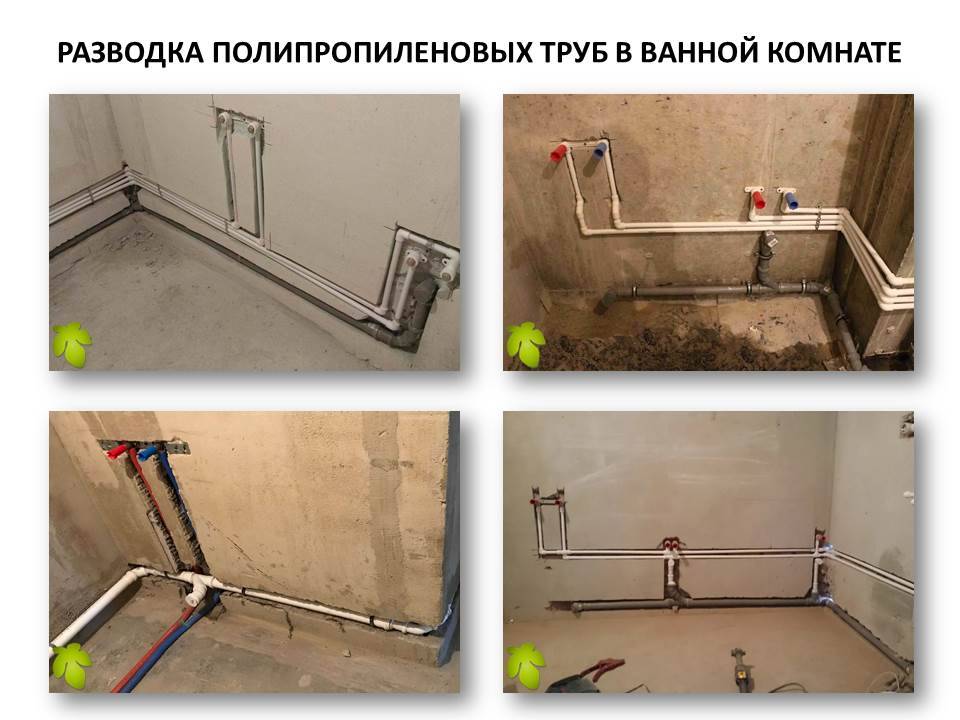

- Трубы из полиизопропилена
Полиизопропилен – идеальный материал для формирования вообще всех узлов и элементов водопроводных систем, если бы не его стоимость.
Это, конечно, не медь, но все равно в некоторых случаях можно установить менее стойкие, но зато более дешевые элементы.
Преимущества: во-первых, трубы можно межу собой спаивать, и шов прекрасно выдержит давление до 10 атмосфер; во-вторых, сами трубы разрешено эксплуатировать при еще большем – до 12 атмосфер; и в-третьих, трубы способны удерживать теплоноситель с огромной температурой – до 130 °С.
Кроме того, несмотря на то что поверхности трубы шероховаты, внутри налет все-таки не образуется – таковы удивительные свойства полиизопропилена, благодаря которым сантехнические изделия из него используются для сооружения стояков и горизонтальных коллекторов с высоким давлением.
- Медные трубы
Между собой их соединяют обычно с помощью особых припоев. Медь в сантехнике называют вечным материалом – она устойчива к любым коррозионным образованиям, прекрасно держит 10-атмосферный напор при температуре до 250 °С. При этом медь – это мягкий, эластичный метал, который позволяет создавать причудливые, витиеватые конструкции из труб (что обогащает дизайн помещения).
Крайне неприятным недостатком медного материала является то, что он образует гальваническую пару со столь распространенным алюминием и с еще более распространенными стальными деталями. Да и вообще, медь занимает второе место по проводимости электрического тока (после серебра), поэтому сантехническая система на основе медных труб хоть и долговечна, и красива, но может служить источником повышенной опасности (и обязательно нуждается в эффективном заземлении).
При проектировании схемы разводки нужно учитывать внутренние трубные диаметры, а также тот факт, что в местах стыков напор будет падать (сопротивление – куда же от него деться). И помните: чрезмерное удлинение отвода и нагромождение на нем всяческой водопроводной арматуры способно снизить напор на выходе почти что до нуля!
Элементы водопроводной системы
Водопроводная система называется системой именно потому, что состоит из элементов различного назначения, и без совместной работы этих частей невозможным становится качественное водоснабжение в квартире.
Разберем все эти слагаемые подробнее.
- Коренной кран, вводная запорная арматура
Коренной кран устанавливается, как правило, на главном отводе с целью отсечь его от стояка в случае возникновения на самом отводе или на запитанных им потребителях каких-либо аварийных дефектов. Альтернативой коренному крану является вентиль, который вдобавок может плавно регулировать напор. Однако краны стоят дороже, а функция регулировки давления обычно остается невостребованной.

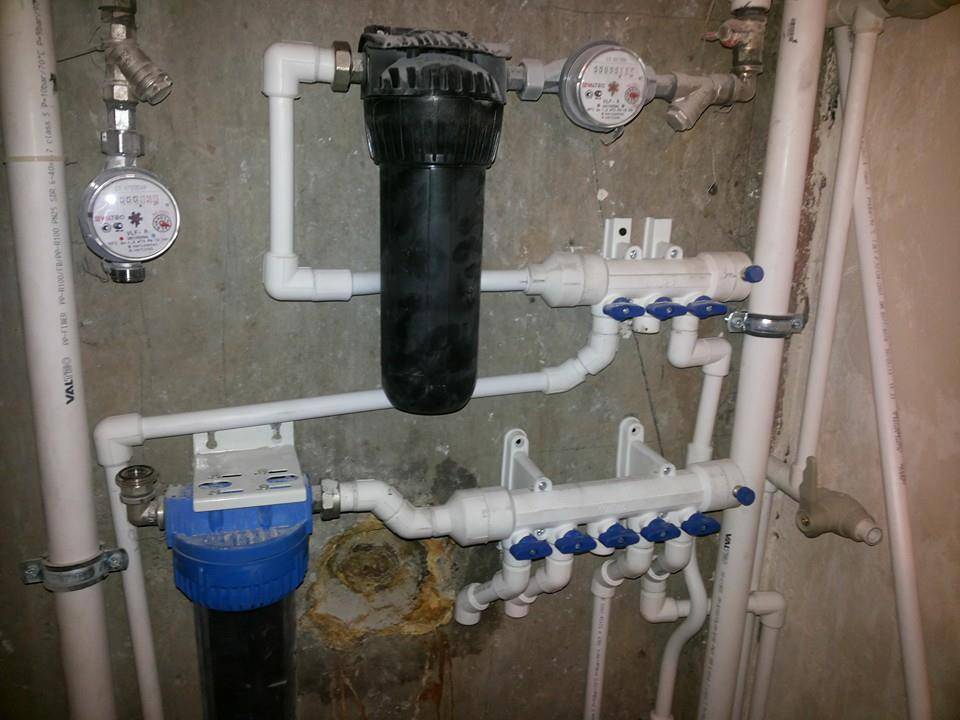

- Фильтрующие устройства
В комплект входят фильтры двух типов: грубой и тонкой очистки. Первый, как правило, устанавливается сразу же после шарового отсечного крана; в его задачу входит устранение из потока относительно крупных загрязнений, таких как ржавчина или окалина.
Тонкая очистка осуществляется непосредственно перед краном (обычно на кухне, но иногда такой фильтр размещают и на трубе крана в ванной). Этот узел абсорбирует мелкую взвесь и потому достаточно быстро пачкается.
Современные тонкие фильтры оснащаются сменными картриджами с комплексными наполнителями.
- Регулирующие устройства
К ним в первую очередь относятся сантехнические редукторы, в задачу которых входит понижение давления в магистрали (обычно до 3-4 атмосфер) для запитки менее прочных отводов.
Существует и более современный электронный вариант редуктора – реле давления, исключающее возможность возникновения гидроудара. Это весьма ценная опция, так как резкий скачок давления способен надолго вывести из строя дорогостоящую технику «тонкой настройки» (стиральные и посудомоечные машины).
Обратные клапаны – это тоже регулирующие устройства. Они нужны, например, при подключении бойлеров. Клапан здесь предохраняет самопроизвольное стекание нагретой воды обратно в стояк, если поплавок по каким-то причинам ее не удержит (к примеру, при отключении напора).
- Приборы учета водопотребления
С каждым годом их становится все больше.
Модели счетчиков расхода воды и тепла регламентируются ГОСТом. Установка счетчика включает в себя не только его непосредственный монтаж в систему водоснабжения в квартире, но также еще и калибровку, опломбирование и поверку. Это уже зона ответственности специализированных служб местных водоканалов. В комплект любого счетчика входит сетчатый фильтр и обратный клапан.
Кроме того, на входе и выходе у любого прибора учета должны быть исключительно прямые патрубки, чтобы минимизировать погрешность системы из-за внутренней турбулентности потока.
- Аварийные устройства
К ним относится, например, умный электрический клапан. Он защищает помещение от потопа в случае, если где-то в системе далее по потоку произойдет аварийное повреждение. При какой-либо разгерметизации трубы давление в ней резко падает. Прибор улавливает такое колебание и сразу же перекрывает воду.
- Вспомогательное оборудование
Современные требования к сантехнической разводке в квартире предполагают возможность перманентного контроля всех рабочих параметров функционирования сантехники в доме.
Так, например, для своевременного выявления засоров на различных участках труб монтируются манометры. Наличие перепада на одном из них указывает на образовавшийся внутри тромб.
Узнайте стоимость ремонта в течении 5 минут и забронируйте скидку 10% на все виды работы
Работаем по договору Без предоплаты1. Тип недвижимости:
Квартира/Дом
Квартира/Дом Офис/Бизнес-центр
2. Площадь, м2:
Ознакомлен с политикой конфиденциальности
Делаем расчет ремонта
Ознакомлен с политикой конфиденциальности
К вспомогательным устройствам также можно отнести и шаровые отсечные и обратные клапаны, которые устанавливаются на отводах от питающего коллектора-распределителя.
В этом случае при аварии можно не перекрывать целую ветку, а отсечь лишь неисправный узел. Вместе с обратными клапанами здесь же монтируют также и манометр, и аварийную защиту.
Типичные ошибки при разводке
Бывает, что иных вариантов, кроме как «утопить» водопроводные трубы в стене, просто нет (с точки зрения дизайнеров, конечно). Это допустимо, а ошибкой является пренебрежение к изоляции. Трубы ГВС или отопления обязательно должны быть при этом качественно заизолированы, чтобы тепло от них не передавалось в окружающие среды (прежде всего, в стену). Но изолировать надо не только горячую воду, но и холодную, во избежание появления конденсата на стенке.
Трубы, подготовленные к монтажу, но которые пока не установили, нужно изолировать с торцов. Лучше всего делать это каким-нибудь легкосъемным эластичным колпачком. Таким образом вы предохраните трубопровод от внутреннего засорения еще перед началом эксплуатации и продлите срок его полезного использования.
Пайку пластиковых труб нужно производить в чистых условиях.
Сами трубы должны быть лишены загрязнений и иметь абсолютно сухую поверхность. Помните: вода и пыль в этом деле – ваши главные враги. Попадая в шов, они значительно его ослабляют, так что не стоит потом удивляться, если соединение «заплачет».
Никогда не сводите все трубы сантехнической разводки в одно отверстие (при проходе перекрытия или капитальной стены, к примеру). Это значительно увеличит вероятность появления аварийной ситуации, а также добавит в систему дополнительное сопротивление.
И наконец, при параллельном соединении не забывайте учитывать потребление каждой точки. То есть внутренний диаметр коллектора лучше уменьшать после отвода на каждого потребителя. Но даже если этого не делать, изначальный диаметр коллектора должен быть достаточным для того, чтобы обеспечить питание всех подключенных точек с учетом одновременного расхода.
Типичные ошибки при разводкеСамым правильным является решение доверить составление проекта и формирование чертежей системы водоснабжения в квартире профессионалам, что называется, под ключ.
Однако даже это вам не поможет, если реализация качественно составленного плана будет идти с пренебрежением к технологическим требованиям.
Основные факторы, влияющие на стоимость разводки водоснабжения в квартире
Перечислим несколько наиболее значимых моментов:
- Материал исполнения. Зависимость здесь очевидна: чем более инновационным, надежным является материал, из которого сделан тот или иной элемент водопроводной системы, тем дороже стоимость работ.
- Составляющие узла ввода и коллекторного узла. От качества данных узлов будет зависеть безопасность вашего жилища (возможен ли в нем потоп, как быстро будут устраняться протечки и пр.).
- Количество потребителей. Чем больше потребителей (точек), тем дороже стоимость выполнения работ и тем больше времени потребуется, чтобы смонтировать всю систему целиком.
- Штрабление. Чаще всего указывается стоимость разводки без него (то есть без того, чтобы скрыть трубы в стенах). Также при желании можно дополнительно оплатить и монтаж фильтров, и установку счетчиков, и шаровых кранов, а также системы антипротечки.
Также при желании можно дополнительно оплатить и монтаж фильтров, и установку счетчиков, и шаровых кранов, а также системы антипротечки.Для того чтобы создать надежную и эффективную систему водоснабжения в частном доме или квартире, мало тщательно проработанного проекта и детальных чертежей. Нужны еще и компетентные работники, квалификация и аккуратность которых будет соответствовать уровню проектирования и качеству используемых материалов.
Московский ремонтник
Ремонт квартир, офисов, домов в Москве и Подмосковье
Сохранить статью:
Руководство по проектированию трубопроводов бытового водоснабжения, расчет размеров и выбор трубопровода бытового водоснабжения
6.0 МАТЕРИАЛЫ ТРУБ
Наиболее распространенными внутридомовыми водопроводными трубами являются медные. Но это руководство будет охватывать другие материалы и их использование, свойства, преимущества и недостатки.
В калькуляторе доступны и другие трубы, но вы также можете добавить свою собственную информацию о трубах.
Трубы, встроенные в калькулятор, включают сталь ASTM A53 (Schedule 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), ASTM F2389.Полипропилен (DR 9), АБС ASTM D1527, АБС ASTM D 2282, латунь стандартная и экстра, ХПВХ ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в охлажденной воде. заявка на трубу. Если у вас есть особый случай, пожалуйста, используйте справочный лист, чтобы добавить информацию о вашей трубе, или свяжитесь с Джастином по электронной почте [email protected].
Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры труб. Например, сталь Schedule 40 не имеет размера трубы 5/8 дюйма. Когда вы меняете материалы и типы труб, пожалуйста, также меняйте размер трубы, чтобы убедиться, что нужный размер трубы доступен в рамках стандарта.
Калькулятор выдаст вам ошибку, если вы выберете нестандартный размер трубы в материале и типе трубы.
6.1 ТРУБЫ АБС
АБС означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, канализационных и вентиляционных систем и не используется для бытовых систем водоснабжения. Часто можно увидеть эту трубу, служащую стоком для водопроводных систем, и она часто черного цвета. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 °F до 140 °F. Как и другие пластиковые трубы, АБС не подходит для наружных условий при воздействии солнечных лучей. УФ-лучи разрушают трубопровод из АБС-пластика.
Существует два стандарта, регулирующих трубопроводы из АБС: (1) ASTM D 1527 и ASTM D 2282. пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС.
6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80
В спецификации труб указаны толщина и номинальное давление для каждого размера трубы.
Трубопровод сортамента 80 имеет более толстые стенки, чем трубопровод сортамента 40, поэтому трубопровод сортамента 80 имеет более высокое номинальное давление, чем трубопровод сортамента 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый наружный диаметр, но отличаются по толщине. Трубопровод сортамента 80 имеет большую толщину, что делает его внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.
Трубы обычно имеют одинаковый наружный диаметр, поскольку это позволяет соединять трубы с разными сортаментами. Как видите, трубы сортамента 80 имеют такой же наружный диаметр, как и трубопроводы сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.
зависимость наружного диаметра трубы от толщины стенки трубы.Например, SDR 17 для наружного диаметра 1,315 дюйма будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.
6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
Номинальное давление для трубопроводов ABS определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что труба изготовлена из АБС-пластика, в семействе материалов для труб из АБС-пластика существуют разные классы. Типичные классы труб из АБС включают АБС2112, АБС1316, АБС1210 и АБС1208. ABS 2112 является самым сильным, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.
6.2 ЛАТУННЫЕ ТРУБЫ
Латунные трубы в некоторых случаях одобрены для подачи питьевой воды и были популярны в прошлом, но их заменили материалы, с которыми легче работать и которые обычно служат дольше.
Существует два типа латунных труб: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже показаны размеры латунных труб стандартной и повышенной прочности. Как видите, внутренний диаметр трубы повышенной прочности немного меньше эквивалентного размера трубы обычной прочности. Это связано с увеличенной толщиной трубы.
6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ
6.2.2 УЛУЧШЕННАЯ ПРОЧНОСТЬ
Трубопровод повышенной прочности обычно не используется в системах бытового водоснабжения, поскольку давление в системах бытового водоснабжения обычно никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубы обычной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм.
В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для особо прочных трубопроводов, поясняющих этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.
6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
6.3 ТРУБЫ ХПВХ
Хлораты Поливинилхлорид (ХПВХ) представляет собой пластиковый трубопровод, который используется для распределения холодной воды и канализационных, канализационных, вентиляционных систем. Главное его преимущество – низкая стоимость и простота установки.
Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и большей толщины. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.
ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не может выдерживать такие высокие температуры, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы. Это означает, что вам нужно будет учитывать расширение и сужение трубы для длинных участков трубопровода из ХПВХ.
Существуют два стандарта, определяющие размеры труб из ХПВХ. Этими стандартами являются ASTM F441 и ASTM F442. Первый стандарт предоставляет размеры в формате Schedule, а второй стандарт — в формате SDR.
6.3.1 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F441 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), СПЕЦИФИКАЦИИ 40 И 80
Номинальное давление трубопровода варьируется от 1130 фунтов на квадратный дюйм для трубы сортамента 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы сортамента 80 12 дюймов и 210 фунтов на квадратный дюйм для трубопровода сортамента 80 24 дюйма. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ дюйма до 220 фунтов на квадратный дюйм для 4-дюймового трубопровода Schedule 40 и еще ниже до 120 фунтов на квадратный дюйм для 24-дюймового трубопровода Schedule 40. Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода Schedule 80 выше, чем номинальное давление для трубопровода Schedule 40.
Номинальное давление также снижается при повышении температуры воды.
Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F. Номинальные значения давления для трубопроводов легко доступны на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для больших размеров труб.
6.3.2 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F442 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), SDR-PR
Подобно трубопроводу из АБС, ХПВХ также может быть оценен в формате SDR. Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство и не включены в калькулятор.
6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ
6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДАМИ И ТРУБКАМИ
Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ВД). Таким образом, когда выбрана медная труба номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр составляет 0,625 дюйма.
Трубки в основном используются в конструкционных целях и измеряются по внешнему диаметру (OD). Медная трубка ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытового водоснабжения используются медные трубы, а не медные трубы.
6.4.2 ТИПЫ МЕДИ
Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации вашего проекта:
6.4.3 МЕДНЫЕ ТРУБЫ ТИПА K
Медь типа K Трубы коммерчески доступны длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки из типов L и M. Стенки типа L толще, чем типа M. Эти соотношения справедливы для всех диаметров труб. Наружные диаметры для каждого типа, только внутренние диаметры и толщина стенок различаются для каждого типа.
Этот тип труб чаще всего используется для подземных прокладок или когда возможно повреждение наземной прокладки и требуется более твердый материал.
6.4.4 МЕДНЫЕ ТРУБКИ ТИПА L
Медные трубки типа L доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стенки из типов K, L и M.
Трубы этого типа чаще всего используются для наземных установок и когда возможное повреждение наземной установки маловероятно.
6.4.5 МЕДНЫЕ ТРУБКИ ТИПА M
Медные трубки типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет самые тонкие стенки типов K, L и M.
6.4.6 МЕДНЫЕ ТРУБКИ ТИПА DWV
Тип DWV: Этот тип имеет самые тонкие стенки и используется в дренажных, сливных и вентиляционных системах, где давление незначительно или отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.
6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА
Тип
: этот тип требует внутренней чистоты, которая соответствует стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.
6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ
Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, так как давление в здании обычно никогда не превышает 300 фунтов на квадратный дюйм.
Давление воды может превышать 300 фунтов на квадратный дюйм в высотных зданиях.
6.5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ
Основным преимуществом труб из сшитого полиэтилена или РЕХ является пластиковая полиэтиленовая труба или трубка.
Этот материал является гибким, что означает, что стоимость установки ниже, чем у других труб. Сшивка представляет собой химическую реакцию, которая связывает одну цепь полиэтиленового полимера с другой. Существует три основных классификации труб PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивания. Каждый метод соответствует ASTM F 876 и ASTM F 877, которые определяют размеры, номинальное давление и номинальные температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа различна.
Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в системах бытового водоснабжения используются трубы PEX безбарьерного типа. Барьер представляет собой ламинированную поверхность, расположенную снаружи трубы, которая ограничивает попадание кислорода в жидкость. Это используется для гидравлических систем и других систем непитьевой воды.
Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не выдерживает УФ-лучей, если только не имеет УФ-покрытия.
Конструкторы не любят рисковать жизнью трубы из-за покрытия, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.
ASTM F 876 — это стандарт, определяющий свойства материала и размеры труб PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы PEX, трубы и фитингов вместе. Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Способ изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.
Трубы PEX используются только для небольших распределительных труб, до 1 дюйма, но некоторые производители поставляют трубы диаметром до 2 дюймов.
6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
Трубки PEX обычно имеют максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.
Ковкий чугун обычно используется инженерами-строителями в качестве подземного магистрального трубопровода. Эта труба обычно не используется инженерами-механиками для прокладки бытовых водопроводов. Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки от давления под дорогами, а также любые возможные повреждения при транспортировке и монтаже. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название «ковкий».
Ковкий чугун — это железо, поэтому оно подвержено коррозии. Футеровка обычно используется для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже, чем его пластиковые аналоги.
Ковкий чугун имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм.
Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры корректируются по мере изменения толщины для каждого класса труб. Более высокие классы труб имеют увеличенную толщину и меньший внутренний диаметр.
Размеры для этих классов труб показаны в калькуляторе бытовой воды.
6.7 ТРУБОПРОВОДЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ
Трубопроводы из оцинкованной стали в некоторых случаях одобрены для подачи питьевой воды, но с ними трудно работать, и они подвержены ржавчине, что может привести к утечкам, снижению давления и уменьшению расхода.
6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
Номинальное давление для труб из оцинкованной стали варьируется в зависимости от размера трубы и сортамента.
Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков. Номинальные значения давления подходят для температур от 0 до 300 F.
6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ И ТРУБЫ
Полиэтилен и полипропилен являются видами термопластичных материалов. Эти материалы не так часто используются для бытовых систем водоснабжения. Эти материалы обычно используются для жидкостей, химически несовместимых с металлическими трубами. Кроме того, эти материалы можно использовать, когда существует опасность коррозии, поскольку пластиковые трубы не подвержены коррозии. Пластиковые трубы также используются, потому что они намного дешевле и проще в работе, чем металлические трубы.
Однако эти пластики не так долговечны, как их металлические аналоги, и плохо переносят воздействие УФ-излучения, если на пластике нет УФ-покрытия.
Некоторые полиэтиленовые трубы могут быть изготовлены со встроенной защитой от УФ-излучения. Кроме того, пластиковые трубы более резко расширяются/сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.
Трубы из полиэтилена (ПЭ) и полипропилена (ПП) могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.
Существуют различные типы материалов из полиэтилена и полипропилена. Эти различные типы обычно имеют четырехзначный код материала. Первые две цифры классифицируют ячейку, определяющую плотность материала, предел прочности при растяжении, сопротивление медленному росту трещин и многое другое. Вторые две цифры определяют рекомендуемую стандартную категорию гидростатического расчетного напряжения. Это основа, используемая для определения длительной прочности трубы.
Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737.
ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемого внутреннего диаметра. AWWA C901 называется Полиэтиленовые (ПЭ) напорные трубы и трубки диаметром от ½ до 3 дюймов для водоснабжения. AWWA расшифровывается как Американская ассоциация водопроводных сооружений. ASTM D 2737 называется Стандартной спецификацией для полиэтиленовых (ПЭ) пластиковых трубок. ASTM F 2389 носит название Стандартных технических условий для систем трубопроводов из полипропилена (ПП), рассчитанных на номинальное давление.
6.8.1 РАЗМЕРЫ ТРУБ
Размеры этих пластиковых труб можно выразить двумя способами: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось для трубопроводов из АБС и ХПВХ. SIDR означает стандартное отношение внутреннего диаметра, то есть отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего размера и для специального метода соединения, в котором используются вставные фитинги.
Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.
Второй метод, которым можно показать размеры пластиковых труб, — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры различаются.
Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13,5, SIDR11,5, SIDR15 и SIDR19.
Калькулятор включает только меньшие размеры труб для этих пластиков, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.
6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
Номинальное давление для пластиковых труб намного ниже, чем для металлических. Номинальное давление варьируется от 160 фунтов на квадратный дюйм до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, эти номинальные значения давления предназначены только для 73 F, и номинальные значения давления будут снижаться по мере повышения температуры.
В рамках общих категорий труб из полиэтилена и полипропилена существуют различные типы материалов, и каждый тип вспомогательного материала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.
6.9 ПОЛИВИНИЛХЛОРИДНЫЕ (ПВХ) ТРУБЫ
Трубы из ПВХ обычно используются для дренажных, канализационных и вентиляционных систем, а также ирригационных систем. Трубы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых труб. Этот трубопровод дешевле, легче и проще в соединении по сравнению с металлическими трубопроводами.
Применимыми стандартами являются (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 озаглавлен «Стандартные технические условия для поливинилхлоридных (ПВХ) пластиковых труб, графики 40, 80 и 120. ASTM D 2241 озаглавлен «Стандарт». Спецификация на трубы из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, показанные в следующем разделе.
Существуют различные типы труб из ПВХ: ПВХ 1120, 1220, 2120, 2116, 2112 и 2110. Эти разные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленное распространение трещин и т. д.
Каждый тип подматериала будут иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа подматериала.
6.9.1 РАЗМЕРЫ ТРУБ
Размеры этих труб из ПВХ можно выразить двумя способами: (1) SDR и (2) Schedule.
Основными типами SDR являются SDR 17, 21, 26 и 32,5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.
Калькулятор также включает SDR 26 и SDR 32,5. Двумя основными типами расписания являются Schedule 40 и Schedule 80. Также доступны трубопроводы Schedule 10 и 120, но они менее распространены и не включены в калькулятор.
6.9.2 НОМИНАЛЬНЫЕ ДАВЛЕНИЯ
Различные типы субматериалов из ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие номинальные значения давления. Трубопровод сортамента 40 имеет диапазон давления от 810 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы. Меньшие размеры труб имеют большее номинальное давление. Трубопровод сортамента 80 имеет диапазон давления от 1230 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы.
При повышении температуры номинальное давление также уменьшается. Номинальное давление уменьшается почти на 22% при повышении температуры с 73 F до 140 F. В общей категории материалов для труб из ПВХ существуют различные типы подматериалов, и каждый тип подматериала будет иметь несколько разные максимально допустимые давления.
Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.
6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Трубы из нержавеющей стали не часто используются для бытовых систем водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, где требуется коррозионная стойкость. Хотя название «нержавейка» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более устойчива, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, содержащий не менее 10,5% хрома. Сплав стали представляет собой комбинацию железа и другого элемента, в данном случае хрома.
Существует два основных типа трубопроводов из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе.
304-нержавеющая сталь содержит железо и (10,5%) хром. 316-нержавеющая сталь содержит железо, (10,5%) хром и (2-3%) молибден.
Для нержавеющих сталей добавлено еще одно отличие. Нержавеющая сталь будет иметь другие элементы, кроме железа и хрома. Например, это типичный состав 304-нержавеющей стали.
Нержавеющую сталь можно отличить по букве «L» в конце ее номера. Это указывает на то, что нержавеющая сталь имеет процентное содержание углерода менее 0,04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 с большей вероятностью подвержена коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.
Таким образом, существует четыре основных типа труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где коррозия является проблемой.
6.10.1 РАЗМЕРЫ ТРУБ
Размеры труб одинаковы для нержавеющей стали 304 и 316. Размеры труб изменяются только в зависимости от размеров труб и спецификаций. ASTM A312 — это Стандартная спецификация для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали. В этой спецификации указаны наружные диаметры и толщины, необходимые для соответствия различным графикам: 10S, 40S и 80S. Schedule 10S — самая тонкая труба, а 80S — самая толстая труба. Внешние диаметры одинаковы для всех графиков, но толщина варьируется. Постоянные наружные диаметры позволяют соединять трубы разного сечения друг с другом.
6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ
Трубы из нержавеющей стали имеют номинальное давление, которое варьируется в зависимости от типа, размера трубы и спецификации. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубопроводам, трубопроводы из нержавеющей стали имеют максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков. Номинальные значения давления подходят для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а 316 будут слабее.
10 советов, как повысить давление воды в многоквартирном доме
Нет ничего лучше, чем стоять под душем после тяжелого рабочего дня, позволяя воде струиться на вас, или приятный душ, который поможет вам стряхнуть с себя утренний сон .
В какое бы время вы ни предпочитали принимать душ, душ становится великолепным благодаря быстрому и полному потоку воды.
Это происходит из-за давления. В то время как душ — это место, где вам больше всего нужен напор, также необходимо иметь адекватный напор воды в раковинах, особенно на кухне. Также вы можете ознакомиться с некоторыми чек-листами по уходу за квартирой.
К сожалению, низкое давление воды является проблемой большинства высотных жилых домов, особенно верхних этажей. Низкое давление означает слабые, тонкие струи воды, которые могут помешать вам выполнять такие повседневные дела, как стирка белья (даже в машине), мытье посуды и, конечно же, душ. С правильным напором воды в раковинах и душах вы можете сэкономить драгоценное время, что в наше время абсолютно необходимо.
Так как же обеспечить давление воды в квартире 9Достаточно здания 0416? Мы представляем вам несколько простых советов, которые помогут вам:
Содержание
1. Проверка на наличие утечек
Знаете ли вы наиболее распространенные причины низкого давления воды? Ну, одна из основных причин — протекающие водопроводные трубы.
Утечки могут привести к снижению давления либо в определенной части многоквартирного дома, либо во всем здании. Когда вода вытекает из трещин в трубах, она снижает давление воды.
Как один из жильцов, вы можете попросить исполнительный комитет вашей ассоциации провести тщательную проверку сантехники. Фитинги, стыки и швы более уязвимы для утечек, если используется ПВХ-материал.
Если в вашем здании есть металлические трубы, вам также может понадобиться проверить длину трубы, так как в металле могут образоваться мельчайшие трещины или отверстия. Было бы разумно нанять профессионального сантехника для проверки давления, если вы подозреваете утечку. Также обратите внимание новые тенденции в квартирах в Керале 2020.
2. Забитые трубы
Еще одна причина низкого давления воды в квартирах – забитые трубы. Отложения могут накапливаться со временем, вызывая засорение труб и уменьшение расхода воды, что приводит к уменьшению количества воды в раковине или душе.
Опять же, профессиональный сантехник может помочь вам решить проблему, обслуживая водопроводную систему, особенно главный вход. Если вы используете воду из скважины, вы, скорее всего, столкнетесь с этой проблемой.
3. Осмотрите редукционные клапаны
Как повысить давление воды в квартире ?, если давление низкое, несмотря на устранение протекающих или забитых труб? Большинство высотных жилых домов оснащены редукционными клапанами на нижних этажах для контроля чрезвычайно высокого давления.
Если давление превысит рекомендованный уровень, это может привести к повреждению труб, которые могут даже лопнуть. Эти клапаны не используются на верхних этажах, так как давление воды там обычно ниже.
Эта система также помогает поддерживать более или менее одинаковое давление воды на всех этажах квартиры.
Однако может случиться так, что клапаны неисправны; Рекомендуется регулярно проверять и обслуживать клапаны, чтобы поддерживать их работоспособность.
В случае выхода из строя клапанов обязательно замените их. Отметим некоторые инновационные методы сохранения воды в ваших квартирах в Каликуте.
4. Осмотр резервуара на крыше
В большинстве многоквартирных домов в Каликуте установлены резервуары на крыше, в которых хранится вода из коммунальной или колодезной воды, и вода подается в отдельные квартиры по трубам, идущим от резервуара.
Для повышения давления воды в квартире при недостаточном напоре проверьте бак и его подводящие линии. Возможно, резервуар на крыше вашего дома не соответствует потребностям многоквартирного дома.
5. Проверьте номинальное давление труб
Сантехнические трубы имеют различное номинальное давление. Когда трубы, рассчитанные на низкое давление, со временем соприкасаются с водой под высоким давлением, они могут лопнуть, что приведет к затоплению и низкому давлению воды во всем многоквартирном доме в Каликуте.
Эта проблема особенно вероятна, если в водопроводной системе установлены редукционные клапаны.
Трубы с характеристиками высокого давления используются перед клапаном, а трубы с более низкими характеристиками обычно используются после клапана. Хотя это помогает снизить стоимость сантехники, это может вызвать проблемы, если клапан выйдет из строя.
Ваш комитет ассоциации должен проверить водопроводные трубы и заменить их на трубы высокого давления, чтобы избежать этой проблемы.
Помимо номинального давления, при замене труб также убедитесь, что они имеют правильный диаметр, чтобы обеспечить нужное давление. Также читайте о способах сбора дождевой воды в квартирах.
6. Проверьте фильтр для воды в вашем здании
Водопроводная система в вашем здании может включать фильтр для воды, который удаляет мусор, такой как листья или отложения, до того, как он попадет в систему водоснабжения; однако его также необходимо регулярно проверять и очищать, так как фильтр со временем может накапливать этот мусор, что приводит к снижению давление воды в квартире дом.
7. Проблемы с городским водоснабжением
Вы можете задаться вопросом как повысить давление воды в квартире если проблема связана с водопроводными трубами.
Ответом на этот вопрос являются бустерные насосы, также известные как нагнетательные насосы.
Низкое давление в коммунальной системе может быть вызвано протечкой, ремонтом или любой другой проблемой в системе подачи.
Ваша ассоциация, конечно же, должна подать жалобу властям, но вы можете быть уверены, что решение проблемы займет много времени.
Разумнее установить повысительные насосы для обеспечения необходимого давления воды в квартире.
8. Как повысить низкий напор воды в душе
Если вы чувствуете, что напор воды в вашем душе недостаточен, хотя в других местах он достаточен, вы можете рассмотреть возможность установки усиливающей насадки для душа. Это тип насадки для душа, который облегчает полноценный и мощный душ.
Если вода просто капает из насадки для душа, усиливающая насадка для душа может усилить силу потока воды, проходящей через душ, чтобы обеспечить приятный душ.
Конечно, это решит проблему низкого давления только в вашем душе, а не где-либо еще в вашей квартире.
9. Проверьте, не засорены ли ограничители потока
С помощью гаечного ключа отвинтите ограничитель потока и резиновые прокладки на конце крана. Ограничитель потока — это не что иное, как своего рода экран, из которого вода вытекает в конце крана.
Проверьте, не засорен ли он мусором, и удалите весь мусор, который вы видите, и установите ограничитель потока обратно вместе с прокладками. Сделайте то же самое с насадкой для душа — отвинтите насадку для душа и разберите ее, стараясь запомнить шаги.
Проверьте ограничитель потока на наличие мусора и очистите его. Замените ограничитель и проверьте поток.
Если напор воды в вашем душе лучше, чем раньше, значит, вы добились успеха. Вы также можете попросить сантехника сделать это за вас, но это достаточно легко сделать самостоятельно. Ознакомьтесь с некоторыми советами по уходу за домом в сезон дождей, которым вы можете легко следовать.
10. Колебания занятости
Часто бывает так, что все квартиры в доме не заняты. В периоды низкой заполняемости давление воды может быть довольно высоким везде, так как спрос на воду меньше.
Однако, если все или почти все квартиры заняты, давление может снизиться, так как существует большая потребность в воде, особенно в часы пик, например, по утрам (посещение школы, колледжа или офиса), а также рано утром. вечера.
Просто встретьтесь с другими жителями и узнайте, как лучше всего решить проблему — большие баки, бустерные насосы или что-то еще.
Хотите купить квартиру в Каликуте? Выберите тщательно спланированный и спроектированный многоквартирный дом, чтобы вам не приходилось беспокоиться о таких вещах, как достаточное давление воды в вашей квартире. Выбирайте из PVS Builders — опытных и известных строителей в Каликуте, которые построили одни из лучших многоквартирных домов в городе с тщательно продуманными интерьерами и новейшими удобствами, чтобы сделать вашу жизнь комфортной, удобной и безопасной.
