Преимущества отапливаемого гаража не ограничиваются оптимальной температурой хранения автомобиля и лёгкостью запуска его двигателя в мороз — у большинства автомобилистов гаражное помещение используется ещё и как мастерская или своеобразный «клуб по интересам». Заниматься любимым делом или просто общаться с друзьями в тепле позволит простая печь для гаража, построить которую можно всего за один день своими руками.

Содержание

  • 1 Гаражная печь: какой она должна быть

  • 2 Виды и особенности гаражных теплогенераторов

    • 2.1 Кирпичные печи

    • 2.2 Буржуйка прямого горения

    • 2.3 Булерьян

    • 2.4 Буржуйки длительного горения

    • 2.5 Жидкотопливные печи

  • 3 Конструкция и особенности работы

    • 3.1 Печи прямого горения

    • 3.2 Буржуйки длительного горения

    • 3. 3 Самодельные жидкостные печи

  • 4 Рекомендации по выбору места и монтажу

  • 5 Что понадобится для сооружения гаражной печи

  • 6 Строим кирпичную печь для гаража своими руками

  • 7 Инструкция по изготовлению буржуйки на отработке

    • 7.1 Видео: как работает буржуйка на отработке

  • 8 Вопросы безопасной эксплуатации

Гаражная печь: какой она должна быть

Самодельная печь обеспечит гараж теплом не хуже, чем заводской отопительный прибор

Чаще всего гараж представляет собой небольшое, закрытое помещение, размер которого ещё больше скрадывает находящийся там автомобиль. Для того чтобы автолюбитель мог комфортно работать в этом ограниченном пространстве в течение нескольких часов, гаражная печь должна быть не только удобной, но и безопасной. В связи с этим к ней предъявляются определённые требования:

  1. Габариты и место установки печи не должны мешать проезду автомобиля и свободному передвижению владельца.
  2. Конструкция агрегата должна исключать возможность воспламенения близлежащих предметов.
  3. Минимальное потребление кислорода и отсутствие вредных выбросов внутрь помещения.
  4. Материалы для постройки самодельного теплогенератора должны быть доступными и недорогими.
  5. Быстрый разогрев отопительного прибора до рабочей температуры.
  6. Возможность длительной работы от одной топливной закладки.
  7. Простота конструкции и возможность изготовления в домашних условиях и с минимальными слесарными навыками.

Поскольку при эксплуатации автомобиля в гараже накапливается отработанное моторное масло, было бы просто неразумным не использовать его для отопления. Поэтому лучшей печью можно считать ту, которая может работать на двух видах топлива — жидком и твёрдом.

Виды и особенности гаражных теплогенераторов

Конструкция агрегатов для автономного гаражного отопления различается в зависимости от нескольких факторов:

  • источников используемой энергии;
  • вида топлива и способа его сжигания;
  • материала изготовления;
  • способа теплопередачи.

Сегодня мы не будем рассматривать отопительные приборы, работающие от электрической сети ввиду их неэкономичности. Что же касается остального оборудования, то своими руками можно построить:

  • кирпичную печь;
  • твердотопливную буржуйку прямого горения;
  • булерьян;
  • печь длительного горения;
  • буржуйку, работающую на жидком топливе.

Выбирая агрегат для оснащения своего гаража, необходимо рассматривать не только возможность его работы на дешёвом топливе. Не менее важными критериями являются удобство эксплуатации и обслуживания, а также то, сможет ли отопительный прибор обеспечить должный уровень безопасности.

Кирпичные печи

Гаражная кирпичная печь отличается от знакомой всем «шведки» или «голландки» более компактными размерами и упрощённой конструкцией газоходов. В остальном она также состоит из поддувала с колосниковой решёткой в верхней его части и топочной камеры. Для отвода газов из рабочей зоны используется кирпичный или металлический дымоход.

Если позволяет место, то печь в гараж можно сложить из кирпича

Буржуйка прямого горения

Металлические буржуйки среди самодельных отопительных печей представлены самым большим разнообразием конструкций. Их корпус может быть ориентирован в горизонтальной или вертикальной плоскости — на производительность агрегата это не влияет. Для оснащения гаражей чаще всего выбирают отопительные приборы стоячего типа, поскольку они занимают намного меньше места. Если же площадь помещения позволяет установить печь горизонтально, то это позволит её работать намного дольше из-за возможности использования длинных поленьев.

Буржуйка прямого горения — самый простой способ наполнить гаражное помещение уютным теплом

Булерьян

В основе булерьяна лежит всё та же металлическая буржуйка с горизонтальной топкой, оборудованная камерой для дожигания продуктов сгорания. Особенностью агрегата со столь причудливым названием являются отрезки труб большого диаметра, опоясывающие корпус печи. Такая конструкция позволяет значительно усилить тепловую производительность за счёт постоянного движения нагреваемого воздуха внутри теплообменников.

При изготовлении самодельного булерьяна не обойтись без трубогибочного оборудования

Булерьян, или, по-народному, буллер, не является чем-то совершенно новым — по сути, это знакомая всем калориферная печь, которая может работать в режиме пиролизного сжигания. Своё же название агрегат получил благодаря канадской компании «Bullerjan», которая первой начала его серийное производство. В нашей стране булерьян нередко называют бренераном по той причине, что агрегат в России выпускается под маркой Breneran.

Буржуйки длительного горения

В агрегатах этого типа используется способ поверхностного сжигания топлива, что позволяет многократно увеличить продолжительность работы до 10–20 часов. Кроме того, в печи проходят процессы пиролитического разложения и окисления уходящих газов, благодаря чему обеспечивается полнота сгорания топлива.

Для постройки печи длительного горения можно воспользоваться металлической ёмкостью подходящего размера — например, старой бочкой из-под ГСМ

Жидкотопливные печи

Печь, использующая отработанное масло, будет настоящей находкой для гаража, поскольку с её помощью можно не только отапливать помещение, но ещё и утилизировать отходы. Нередко для сжигания отработки модернизируют уже установленную твердотопливную буржуйку. Для этого её оснащают ёмкостью для хранения масла, трубопроводом подачи и горелкой или пламенной чашей.

Буржуйка на отработке обладает высокой производительностью и не занимает много места

Анализируя описанные конструкции, следует выбирать отопительный прибор по таким критериям:

  • площадь гаража;
  • длительность отопительного периода;
  • доступность топлива;
  • время работы агрегата в сутки;
  • степень безопасности сооружения.

Не стоит сбрасывать с чаши весов и фактор стоимости, ведь печь для того и строится своими руками, чтобы избежать лишних затрат.

Конструкция и особенности работы

Печи прямого и поверхностного горения, равно как и агрегаты, предназначенные для работы на отработке, отличаются как конструктивно, так и по способу действия. Для понимания процессов, которые происходят в отопительных приборах во время сжигания топлива, рассмотрим устройство и особенности их конструкции.

Печи прямого горения

Независимо от материала изготовления (металл или кирпич), агрегаты прямого горения имеют поддувальную и топочную части, газоход и печную трубу. Топка оборудуется дверцей, через которую в рабочую зону загружается топливо и удаляется зола. Поддувало в кирпичных печах также имеет створку для удаления пепла из зольника, а вот в металлических буржуйках этот элемент нередко заменяется задвижкой или и вовсе отсутствует. Для увеличения теплоотдачи дымоход имеет ломаную конфигурацию и оборудуется поворотной заслонкой для предотвращения утечки тепла из помещения во время простоя печи.

После загрузки и поджигания дров топочный проём закрывают. Кислород в зону горения подаётся за счёт естественной тяги через поддувало и колосниковую решётку, которая устанавливается в его верхней части. Для регулировки интенсивности горения изменяют подачу воздуха, открывая или прикрывая поддувальную дверцу. Поскольку в качестве теплообменника выступают стенки печи, внутри металлической топки устанавливают перегородки, заставляющие раскалённые газы двигаться по удлинённому пути. За счёт этого увеличивается теплоотдача и обеспечивается экономичность буржуйки. В кирпичных печах в этих же целях обустраивают дымовые каналы, наподобие тех, которые устанавливают в классических шведских или голландских печах.

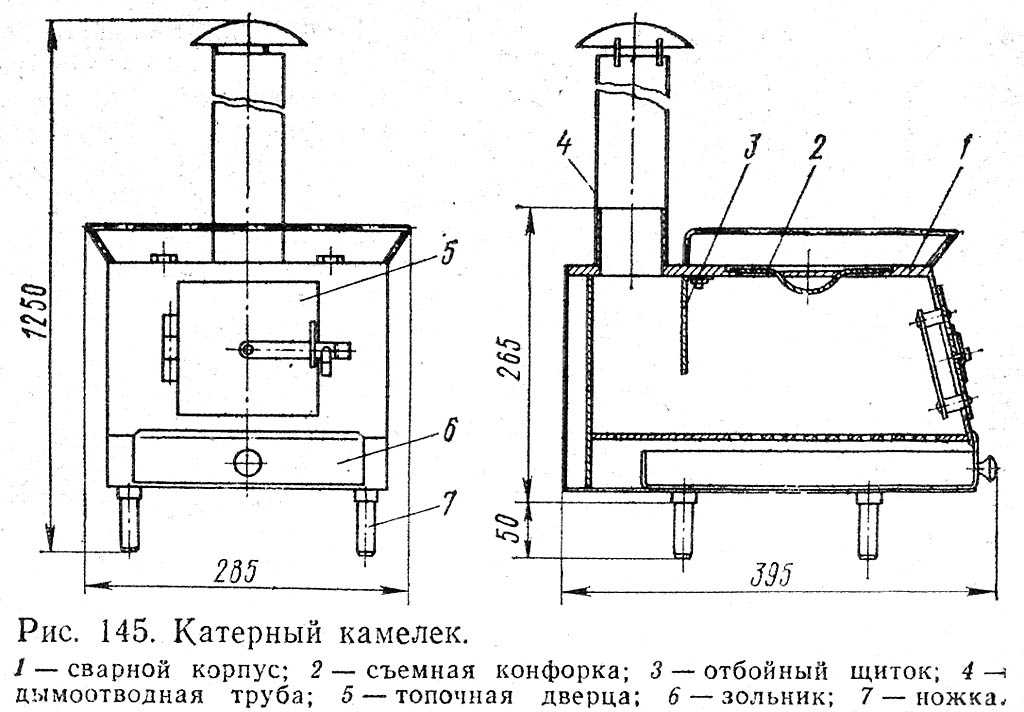

Простейшая буржуйка из листовой стали

Функциональность буржуйки или кирпичной печи можно расширить, дополнив конструкцию водонагревателем или площадкой для разогрева пищи. Чтобы использовать отопительный прибор в качестве кузнечного горна, его оборудуют турбиной и трубами для принудительной подачи воздуха в зону горения.

Буржуйки длительного горения

Экономичность и длительность работы в буржуйках этого типа обеспечивается за счёт поверхностного горения топлива и дожигания пиролизных газов.

Пиролизом называется процесс высокотемпературного разложения топлива на горючие газообразные составляющие при отсутствии кислорода.

Для сжигания мелких древесных отходов и опилок можно использовать двустенную буржуйку с нижним расположением дымохода. Первичную зону горения в ней формируют на этапе закладки топлива, используя металлический или деревянный конус. Принцип действия такой печи изображён на схеме.

Схема печи длительного горения, предназначенной для работы на древесных опилках

Ещё один вариант круглой буржуйки поверхностного горения использует схему пиролизного котла промышленного изготовления «Stropuva». Топливо в ней горит сверху вниз, за счёт чего и обеспечивается длительность работы агрегата.

Кислород в зону горения подаётся по вертикальной трубе, к нижнему концу которой приварен круглый груз с отверстием и воздухораспределительными лопастями. По мере прогорания топлива груз под собственным весом опускается вниз, за счёт чего обеспечивается неизменный объём камеры сгорания и постоянство подачи кислорода. Выделяющиеся горючие газы дожигаются у свода печи, чему способствует подача вторичного воздуха по дополнительному каналу.

Неказистый внешний вид печи поверхностного горения очень обманчив. Конструкция, получившая название «Бубафоня», является бесспорным лидером среди гаражных печей

Основу печи составляет круглый корпус, для изготовления которого используют металлическую бочку или газовый баллон. В качестве дымохода можно взять стальную трубу диаметром не менее 100 мм. Закладку дров, так же, как и очистку от золы, выполняют через верхний проём.

Самодельные жидкостные печи

Простая в изготовлении буржуйка на отработке состоит из двух расположенных друг над другом металлических камер, соединённых перфорированной трубой-диффузором. В нижнем баке есть проём, через который агрегат заправляется отработанным маслом. Это же окно используется для подачи воздуха и регулировки его количества. Для этого его оборудуют поворотной заслонкой. Верхняя ёмкость играет роль теплообменника и позволяет дожигать продукты сгорания. В её задней части расположен патрубок, посредством которого буржуйка подключается к дымоходу.

Схема буржуйки на отработке

Первичное горение отработки происходит в нижнем баке и сопровождается бурным выделением горючих газообразных компонентов. Летучие фракции сгорают в диффузоре при активном насыщении кислородом — для этого вертикальная труба имеет ряд сверлений. Раскалённые газы поднимаются в верхний бак, где отдают своё тепло его стенкам, дожигаются и выводятся наружу.

Не меньшей популярностью у домашних мастеров пользуются и печи с так называемой пламенной чашей. Чаще всего они изготавливаются из установленного вертикально газового баллона или трубы большого диаметра. На дно ёмкости помещается металлическая плошка, в которую по топливной магистрали подаётся масло. При сжигании топлива чаша разогревается до температуры 400–600 °С — это способствует процессам пиролиза, благодаря которым происходит разложение отработки на газообразные компоненты. Они сгорают при высокой температуре и дожигаются внутри вертикально установленной перфорированной трубы.

Рекомендации по выбору места и монтажу

При установке гаражной печи следует ориентироваться на существующие строительные и санитарные нормы. Кроме того, следует учитывать правила пожарной безопасности и рекомендации опытных специалистов, имеющих опыт реальной эксплуатации агрегата той или иной конструкции.

  1. Печь устанавливается вдали от мест хранения горючих и легковоспламеняющихся материалов.
  2. Основание пола защищают металлическим листом, выступающим перед дверцей на расстояние 0.5 м.
  3. Сгораемые конструкции, расположенные в непосредственной близости от стенок печи, закрываются теплоотражающими экранами.
  4. При выводе печной трубы через сгораемое перекрытие, между дымоходом и элементами кровли обеспечивают зазор не менее 0.25 м, который заполняют базальтовым волокном или керамзитом.
  5. Высота дымохода должна быть не менее 4 м (учитывается расстояние от колосников), а длина его горизонтального участка в месте подключения к отопительному прибору не должна превышать 1 м.

Особое внимание уделяют приточно-вытяжной вентиляции. При её отсутствии эксплуатация отопительных приборов с открытой камерой сгорания запрещена.

Что понадобится для сооружения гаражной печи

Для изготовления металлической буржуйки можно использовать прочные металлические ёмкости достаточного объёма или листовую сталь толщиной не менее 3 мм. Часто в роли корпуса печи применяют металлические бочки или газовые баллоны, старые охотничьи сейфы и т. д. Кроме того, для постройки буржуйки могут понадобиться:

  • трубы диаметром более 100 мм для изготовления дымохода;
  • обрезки труб и металлических уголков;
  • стальной пруток диаметром не менее 10 мм;
  • колосники;
  • топочная и поддувальная дверца;
  • старые автомобильные диски;
  • асбестовый шнур или базальтовый картон.

Перед началом работы следует подготовить такие инструменты:

Большинство деталей для изготовления гаражного теплогенератора можно найти в металлоломегазовый резак или плазморез;

  • сварочный аппарат;
  • «болгарку» с зачистным и отрезным диском;
  • электрическую дрель и набор свёрл;
  • кольцевые пилы для металлических поверхностей;
  • металлическую щётку-насадку для дрели или болгарки;
  • молоток и наковальню;
  • зубило;
  • рулетку;
  • чертилку;
  • кёрн.

Те, кому важна ещё и эстетичность конструкции, должны позаботиться о материалах для окраски печи. Для этого понадобится жаростойкая грунтовка и краска, преобразователь ржавчины и растворитель.

Тем, кто решит строить кирпичную печь, следует заранее запастись материалами для строительства:

  • красный кирпич;
  • шамотный кирпич;
  • глина;
  • цемент;
  • просеянный речной песок;
  • топочная и поддувальная дверца
  • металлический уголок;
  • чугунная плита с конфорками;
  • задвижка;
  • колосниковая решётка;
  • жаростойкий уплотнитель;
  • проволока стальная;
  • арматура Ø20–25 мм.

Дымоход можно сложить из кирпича или использовать трубу диаметром не менее 150 мм, изготовленную из алюминия, оцинкованной стали или асбестового волокна. В этом случае для её теплоизоляции понадобится любой минеральный утеплитель с влагостойким отражающим слоем.

Выбирая шамот, предпочтение отдают материалу, размер которого максимально приближается к габаритам красного кирпича

Для выполнения кирпичной кладки понадобятся:

  • кельма;
  • ёмкости для приготовления раствора;
  • молоток-кирка;
  • пассатижи;
  • отвес;
  • угольник;
  • расшивка;
  • рулетка;
  • лопата.

Печь из кирпича устанавливают на фундамент. Поэтому если в гараже нет прочного основания, то дополнительно понадобятся материалы и инструмент для проведения бетонных работ: щебень, песок и цемент, доски для опалубки и трамбовка.

Строим кирпичную печь для гаража своими руками

Вес даже небольшой гаражной кирпичной печи составляет сотни килограмм, поэтому, прежде чем приступить к её строительству, необходимо позаботиться о прочном и надёжном фундаменте. Для этого обустраивают песчано-щебневую подушку толщиной 0.2–0.3 м и устанавливают опалубку, которая должна выступать за контуры печи не менее чем на 15–20 см. Армопояс монтируют из строительной сетки или отрезков арматуры. Бетон готовят из смеси песка, цемента и щебня в пропорции 1:3:4 и заливают в форму с промежуточной трамбовкой или штыкованием. После выравнивания поверхности фундаментную плиту накрывают полиэтиленовой плёнкой и выдерживают до полного схватывания раствора.

Кладку печи выполняют на глиняный раствор, который готовят заранее. Для этого глину замачивают на сутки, после чего разминают и доводят консистенцию до состояния густой сметаны. К работе приступают после проверки раствора на пластичность, при необходимости регулируя жирность смеси добавлением песка.

Работу лучше выполнять поэтапно — чёткая организация процесса позволит избежать ошибок и сократит время строительства.

Отказ от нижней подачи воздуха позволяет отказаться от монтажа поддувала и колосниковой решётки

  • В нижней части топочной дверцы выполняют ряд сверлений диаметром 12–15 мм для притока воздуха в зону горения. Отказ от нижней подачи воздуха позволяет упростить конструкцию печи, поскольку отпадает необходимость в обустройстве поддувала и установке колосниковой решётки.
  • На бетонное основание всплошную укладывают первый ряд кирпичей, после чего поверхность заливается глиняным раствором.
  • Второй ряд выполняет роль основания печи и является подом её топки. Чтобы предотвратить термическое разрушение стенок и днища, рабочая камера выкладывается огнеупорным материалом.
  • Третьим рядом начинают закладывать стенки печи и монтируют дверцу. Для этого в специальные ушки продевают стальную проволоку, которую впоследствии укладывают в швы.

    Укладка первых рядов и монтаж дверцы с отверстиями для подачи воздуха. На рисунке они обозначены стрелкой

    Для временной фиксации дверцы используют любые подручные материалы — обрезки досок, уголков или труб, кирпич или другой груз.

  • С 3-го по 6-й ряд выкладывают топочную камеру. Проём над дверцей перекрывают стальным уголком, поверх которого укладывают кирпичи.

    Перекрытие топочной дверцы

  • В 7-м ряду обустраивают свод топки, для которого в качестве опорных элементов также используют стальные уголки или прутки, отрезки арматуры, куски рессор и т. д. При этом в центре должно остаться отверстие размером в кирпич.

    Газоход над топкой

    В процессе работы периодически выполняют расшивку швов. Они сделают конструкцию более привлекательной.

  • В 8-м ряду выполняют кладку «в полкирпича», получая расширение рабочего пространства. Оно понадобится для протекания теплообменных процессов.

    Расширение восьмого ряда

  • 9-м рядом начинают сужение тела печи, для чего кирпичи укладывают «на ребро».

    Кладка девятого ряда

  • 10-й ряд укладывают «плашмя», получая внутри отопительного прибора выступы, способствующие теплообмену.
  • 11-й ряд выполняют кладкой «на ребро». Здесь же газоход разделяют на две части, установив один кирпич поперёк канала.

    Одиннадцатый ряд продолжает наращивать тело печи и делит газоход на два канала

  • Попеременным чередованием рядов с кирпичами, уложенными «плашмя» и «на ребро», наращивают тело печи на нужную высоту, после чего устанавливают дымовую заслонку.

    Сужение печи в верхней части

  • Для подключения отопительного прибора к трубе дымоход сужают до минимума. При этом внутри должен оставаться канал в полкирпича, необходимый для отвода продуктов сгорания наружу.
  • Место присоединения к металлическому дымоходу тщательно заделывают глиняной смесью и каолиновым уплотнителем.

    Место присоединения печной трубы тщательно герметизируют

Опытные печники не рекомендуют проводить испытание печи сразу же после постройки, аргументируя это тем, что её швы могут дать трещины. Для ускорения процесса сушки внутрь топки можно поставить теплогенератор или небольшой ТЭН.

Инструкция по изготовлению буржуйки на отработке

Для изготовления двухобъёмной буржуйки, работающей на отработанном автомобильном масле, понадобятся отрезки труб диаметром 32.5–35.5 см, отрезки металлического листа толщиной 4 мм и 6 мм и 100-миллиметровая стальная труба со стенкой не менее 4 мм.

Чертёж двухобъёмной буржуйки на отработке

Цилиндрические элементы верхнего и нижнего бака можно вырезать из старого газового баллона. Перед тем как приступить к его демонтажу, сосуд обязательно наполняют водой для удаления остатков пропана и газового конденсата.

  1. Из стального листа толщиной 4 мм вырезают круг диаметром 35.5 см — он будет дном масляного бака. Эту деталь сплошным швом приваривают к обрезку трубы Ø35.5 см высотой 11.5 см .

    Изготовление нижней ёмкости

  2. Из металлической полосы шириной 60 мм изготавливают цилиндр, который сможет плотно входить в нижнюю ёмкость. Кольцо понадобится в качестве дистанционной проставки — верхняя часть топливного бака должна быть съёмной для очистки ёмкости от нагара.

    Использование струбцин облегчает процесс сварки дистанционной проставки нижнего бака

  3. По диаметру внутреннего кольца нижней камеры изготавливают крышку. В ней сразу же вырезают отверстие Ø100 мм по центру и Ø60 мм — на расстоянии 15–20 мм от края. Заправочный проём оборудуют сдвижной заслонкой Ø80 мм, которую крепят винтом или заклёпкой.

    В крышке топливного бака прорезают отверстия под диффузор и заправочное окно

  4. Дистанционную проставку и крышку соединяют при помощи сварки.
  5. В стальной трубе Ø100 мм длиной 360 мм выполняют серию сверлений на расстоянии 55 мм от верхнего края и 20 мм — от нижнего. В шахматном порядке высверливают 48 отверстий Ø9 мм так, чтобы получить 6 рядов. Для совмещения трубы-диффузора с верхним и нижним баком, с обеих её сторон снимают фаску.
  6. Верхняя камера изготавливается из отрезка трубы Ø32.5–35.5 мм и двух круглых элементов толщиной 4 мм и 6 мм. В соответствии с чертежом в крышках вырезают проёмы Ø100 мм для присоединения диффузора и выпускного патрубка.

    Сборка верхней камеры

  7. Из стали толщиной 6 мм вырезают перегородку, после чего выполняют сборку верхнего теплообменника.

    Монтаж перегородки

  8. Верхнюю и нижнюю камеру присоединяют к перфорированной трубе и качественно проваривают стыки. При этом очень важно контролировать геометрические параметры — диффузор и плоскости верхней и нижней ёмкости должны образовывать перпендикуляр.

    При установке перфорированной трубы вертикаль контролируют при помощи уровня и угольника

  9. На выходное отверстие верхней камеры монтируют выходной патрубок. Разъёмное соединение буржуйки и печной трубы позволит проводить периодическую чистку дымохода от нагара и сажи, а кроме того, сделает конструкцию мобильной.
  10. К боковым стенкам верхнего и нижнего бака приваривают отрезок металлического прутка или уголка — он будет служить для жёсткости конструкции.
  11. На нижнюю часть топливного бака монтируют ножки.

    На финальном этапе печь оснащают ребром жёсткости и ножками

Для розжига буржуйки в бак заливают отработку, после чего её поджигают при помощи смоченной в бензине тряпки. По мере прогревания диффузора до рабочей температуры сдвижную заслонку прикрывают, добиваясь устойчивой и экономичной работы печи.

Важно: перед каждой заправкой бак протирают ветошью для устранения конденсата — вода в масле приводит к разбрызгиванию масла и хлопкам во время работы печи. В этих же целях отработку перед использованием обязательно отстаивают.

Видео: как работает буржуйка на отработке

https://youtube.com/watch?v=eCm9ueCJkJk

Вопросы безопасной эксплуатации

Все гаражные печи представляют собой пожароопасное оборудование, поэтому во время их эксплуатации не следует забывать о существующих нормах и правилах:

  1. При работе отопительных приборов с открытой камерой сгорания подачу воздуха нельзя перекрывать до тех пор, пока топливо полностью не прогорит.
  2. Не допускается размещение легковоспламеняющихся предметов рядом с работающей печью.
  3. Гараж обязательно должен быть оборудован средствами пожаротушения — ёмкостью с песком, огнетушителями и др.

    Ёмкость углекислотного огнетушителя рассчитывают таким образом, чтобы объём выделяемого газа в два раза превышал внутренний объём помещения.

  4. Не следует оставлять работающие отопительные приборы без присмотра.
  5. При эксплуатации печей необходимо обеспечить приток свежего воздуха.

Кроме того, нельзя игнорировать юридические аспекты проблемы. Так, использование в гаражах самодельных печей длительного горения запрещено пожарными службами, что может повлечь проблемы со страховкой на автомобиль и помещение для его хранения. Если же машина используется на условиях аренды или лизинга, то владелец вправе аннулировать договор без возврата уже полученной оплаты.

В условиях постоянно растущих цен на газ и электричество печное отопление является самым дешёвым способом обогреть гараж в холодное время года. Его достоинство в том, что построить производительный и экономичный тепловой агрегат можно своими руками. Важно только правильно определиться с конструкцией прибора, а во время работы проявлять максимальную аккуратность и соблюдать правила безопасности.
