Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы. С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

• 1 Преимущества и недостатки водяных систем отопления
• 2 Теплоноситель и его свойства
• 3 Нормы и требования к автономному отоплению
• 4 Особенности водяной отопительной системы
• 5 Основные элементы водяной системы отопления
  • 5.1 Котел
    • 5.1.1 Калькулятор расчета необходимой мощности котла
  • 5.2 Трубы
  • 5.3 Радиаторы
  • 5.4 Водяные насосы для отопления частного дома
    • 5. 4.1 Калькулятор расчета производительности циркуляционного насоса
    • 5.4.2 Калькулятор расчета необходимого напора циркуляционного насоса
  • 5.5 Расширительный бак и система подпитки
    • 5.5.1 Калькулятор расчета минимального объема расширительного бака
  • 5.6 Тепловой контур
• 6 Выбор отопительных устройств
• 7 Виды водяных систем отопления
  • 7.1 Водяная система «Теплый пол»
  • 7.2 Плинтусные системы отопления
  • 7.3 Радиаторные
  • 7.4 Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя
  • 7.5 Системы с принудительной циркуляцией теплоносителя
• 8 Схемы отопления в частном доме своими руками
  • 8.1 Схема однотрубной системы отопления частного дома своими руками
  • 8.2 Схема двухтрубной отопительной системы
  • 8.3 Схема водяного отопления двухэтажного дома
  • 8.4 Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
• 9 Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

1. Низкий КПД.
2. Неравномерный прогрев теплоносителя в трубопроводе.
3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

• Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;

Открытое исполнение является более предпочтительным

• Скрытой. Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

1. Электричестве. Оптимально с точки зрения безопасной эксплуатации. Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности. Предпочтение можно отдать трубам:

• стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии

• медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;

Трубы из меди способны прослужить много лет

• полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств. Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

• стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
• алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления. Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
• стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
• чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.

Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке. Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление

Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей

Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел. Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома. В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

• формирование комфортного микроклимата без активной циркуляции воздуха;
• утепление мест, в которых чаще всего появляется плесень;
• простота выполнения монтажных работ;
• возможность выбора элементов с подходящим дизайном;
• доступность.

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

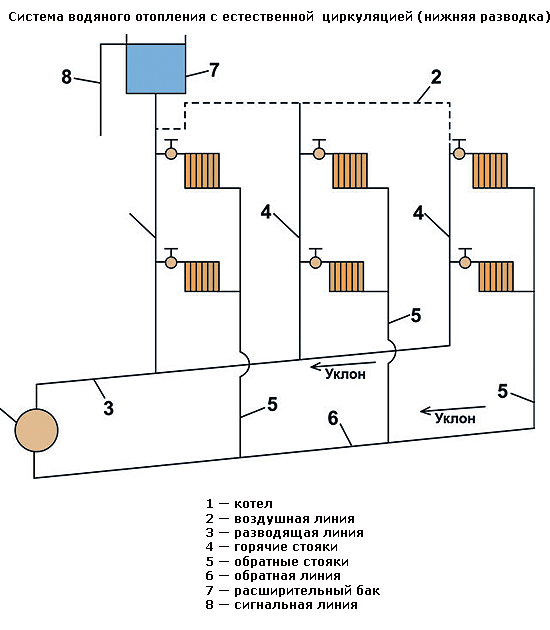

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов. Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

• обогрев частного дома большей квадратуры, включающего несколько этажей;
• формирование контура с многочисленными изгибами;
• монтаж труб с небольшими поперечными размерами.

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

• теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
• пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
• на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.

Watch this video on YouTube

Watch this video on YouTube

Схема парового отопления частного дома

» Отопление частного дома

Конструкция обогревания коттеджа включает различные части. Конструкция обогревания включает, систему соединения, коллекторы, трубы котел, бак для расширения терморегуляторы, развоздушки, крепежи, батареи, увеличивающие давление насосы. На данной вкладке ресурса мы попытаемся выбрать для дома правильные части отопления. Указанные комплектующие системы весьма важны. Посему выбор частей системы нужно осуществлять обдуманно.

Содержание

Одним из преимуществ индивидуального жилищного строительства является возможность устройства автономного отопления. Это может быть газовый, электрический твердо- или жидкотопливный котел. В качестве теплоносителя чаще всего используется вода. Но вполне реально устроить в частном доме и паровое отопление .

Что для него потребуется?

Устройство паровой системы

Монтаж системы парового отопления не сложен, но, как и любую незнакомую работу, лучше его доверить профессионалам. Для начала нужно купить необходимое оборудование — трубы, конвекторы, колена и соединители.

Трубы лучше брать гидроизоляционные из пластика диаметром 25 мм, если это допускается в запланированной для реализации схеме. Металлические изделия стоят дешевле, но они могут засориться из-за отложения солей. Кроме того, использование пластика упрощает монтаж, и у этого материала лучше теплопроводность.

Конвекторы специалисты рекомендуют использовать алюминиевые, так как они лучше всего обеспечивают передачу тепла в помещение. Это самый дорогой тип изделий. Поэтому, если вы хотите сэкономить, то выбирайте конвекторы из чугуна.

Общая схема системы и ее монтаж

Паровое отопление частного дома состоит из следующих частей:

• нагревательный котел
• расширительный бак
• трубопроводная система
• конвекторы

Монтаж начинают с трубопровода. Его разводят по всему дому в соответствии со схемой. Конвекторы устанавливают под каждым окном, чтобы они согревали холодный воздух, поступающий в помещение. По поводу количества труб считается, что на квадратный метр площади дома нужно около 2-х литров объема трубопровода. А объем расширительного бака должен составлять от 20 до 40 литров.

Котел специалисты рекомендуют ставить в подвальное помещение. Но при этом, если планируется монтаж еще и системы водяного обогрева пола, котел следует располагать выше уровня пола для обеспечения нормальной циркуляции теплоносителя. Специалисты для этого случая рекомендуют приобретать двухконтурный котел — чтобы один контур работал на обогрев всего дома, а другой обеспечивал подогрев пола.

Обратите внимание, что нормативные требования не позволяют размещать котел, где попало. Его установка должна соответствовать существующим нормативам. Если решено использовать газовый агрегат, то монтировать его могут только аттестованные сотрудники газовой службы.

Организация парового отопления от печи

Паровое отопление загородного дома можно организовать и от имеющихся печей. В этом случае используют одноконтурную отопительную схему. Разводку ее выполняют так, чтобы от печи трубопровод выходил более высоким уровнем, чем тот, который возвращается в котел.

Нужно еще учитывать, каким топливом будет отапливаться помещение. Если планируется дровяное отопление, то трубы следует ставить только металлические. Дело в том, что дровами можно разогреть теплоноситель до температуры, которую пластик просто не выдержит.

Организация печного отопления обходится дороже газового, поэтому при первой возможности нужно от него отказываться и переходить на более совершенные схемы.

Исключение — использование твердотопливного котла длительного горения. Но такие агрегаты пока в наших краях не так распространены, как газовые. Этот тип отопительного оборудования может работать на твердом и жидком топливе и позволяет снизить расходы на обеспечение комфортного микроклимата зимой. Однако этот способ обычно рассматривается лишь тогда, когда нет даже теоретической возможности провести более популярное газовое отопление.

Источник: http://gidotopleniya.ru/montazh-otopleniya/sxemy/parovoe-otoplenie-v-chastnom-dome-sxema-4044

В качестве отопительной системы для частного дома часто применяется паровая. Она обладает многочисленными преимуществами, устройство ее не столь сложное. Схема парового отопления включает специальный расширительный бак, котел для ее нагрева, трубопровод и конвектор. Ее можно подключать к водяному теплому полу, в таком случае применяются обогревочные матрасы или металлопластиковые трубы. Такой вариант позволяет довольно дешево обогреть дом. создав комфортный микроклимат.

Схема системы парового отопления со встроенным предохранительным клапаном.

Ознакомьтесь более подробно, что представляет собой устройство такой паровой системы, какие схемы можно использовать для монтажа.

Преимущества парового отопления

• радиаторы нагреваются быстро, как и охлаждаются;
• давление в системе относительно небольшое, то есть отдельные ее элементы могут прослужить дольше;
• такую систему можно использовать не только для одноэтажного дома. Если правильно выполнить разводку, то паровое отопление подходит и для двух-, трехэтажного дома;
• при монтаже системы ее элементы не требуют много места, то есть полезное пространство не занимается котлами и прочими приборами. Это особенно важно для тех домов, площадь которых относительно небольшая;
• теплоотдача приборов довольно высокая;
• есть различные схемы парового отопления, что позволяет их применять в конкретном случае.

Варианты парового отопления

Схема парового отопления дома.

Сделать паровое отопление в частном доме можно при помощи нескольких отдельных методов, рассмотрите каждую схему более подробно.

Первый вариант предполагает устройство специального трубопровода. Под каждым окном располагается по отдельному конвектору, нагревающему поступающий из окна воздух. Диаметр труб для такой системы может быть различным, но больше 40 мм брать не рекомендуется. Самым оптимальным является использование труб с диаметром в 25 мм. Рассчитывать трубы необходимо таким образом, чтобы на каждый м² приходилось около 2л объема.

Отдельно ставится расширительный бак, объем которого составляет 20-40 л. Обязателен котел, который надо устанавливать в подвальном помещении. Если будет монтироваться дополнительная система теплого пола, то следует котел устанавливать выше уровня пола, что обеспечивает нормальную циркуляцию воды в нем.

Использовать помпу в данном случае не рекомендуется, вода должна циркулировать только самостоятельно.

Сам котел должен быть двухконтурным, при этом первый контур пойдет на общее отопление дома, а второй — для системы теплого пола. Устройство самой системы довольно простое: необходимо смонтировать котел, конвекторы, водяной теплый пол, объединить систему при помощи металлопластиковых труб, которые соединяются методом холодной пайки, что обеспечит необходимую прочность и надежность. Конвекторы могут подключаться последовательно.

Устройство системы парового отопления.

Установка по второму варианту более сложная, но в итоге выглядит более привлекательной. Рядом с нагревательным котлом ставится кран, при помощи которого можно спускать воду из всей системы. Это необходимо для ремонта либо профилактического осмотра системы парового отопления. Именно это и является одним из главных минусов: необходимость спуска воды для проведения контроля.

Остальные отопительные системы обслуживаются намного проще, но обходятся дороже. Минусом является то, что при поломке одного элемента из строя быстро выходят и остальные. Такая схема отопления предусматривает наличие газового котла для нагрева воды, наличие не только расширительного, но и резервного бака для воды. Кроме того, сам котел нельзя ставить в любом месте частного дома, предварительно необходимо составлять проект, получить согласование на его установку. Конвекторы могут подключаться параллельно.

От дров до угля

Паровое отопление от печи чаще всего проводится в том случае, если в вашем доме до сих пор стоит глиняная печная конструкция. Такой вариант несколько устаревший, он включает в себя только один контур. Трубопровод, который отходит от печи, должен идти выше, чем тот, который возвращается в нагревательный котел. В противном случае не будет осуществляться нормальная циркуляция в системе. При необходимости можно монтировать помпу для подкачки.

Схема парового отопления от печи.

Схема очень проста: к печи подключается котел для нагрева воды, конвекторы соединяются последовательно, после чего теплоноситель уходит назад к печи. Такой вариант рекомендуется делать, если площадь дома составляет больше 60 м², а количества воды для обогрева требуется более 80 л. Около трубы нельзя ставить отвод, исключение составляет только тот случай, когда общая площадь помещения составляет больше 40 м². Отопительный конвектор располагаться должен около окон.

Большое значение имеет выбор труб для отопления. Если печь топится дровами, то трубы должны быть металлическими, так как температура будет составлять до 112 °С, а пластик, даже очень качественный, такого нагрева может не выдержать. Если топливом выступает уголь, то трубы могут быть пластиковыми со специальной теплоизоляцией.

При таком отоплении не рекомендуется устраивать водяной теплый пол, так как это требует дополнительного объема воды и двухконтурной системы, что категорически запрещено. Максимальный расход воды для подобной системы составляет 60 л, а для одного только пола уйдет около 40 л. В частном доме рекомендуется такую систему менять на более современную, не устраивать ее «с нуля», так как в скором времени планируется запрет на использование печного парового отопления.

Можно сделать систему парового обогрева дома и на основе котла, подогреваемого дровами. В некоторых случаях это довольно выгодно, применять можно современные котлы, работающие на твердом топливе. Использование подобной схемы позволяет сократить расходы на обогрев дома примерно в 4 раза. Некоторые котлы могут работать и на жидком топливе. Здесь нет необходимости ставить помпу, так как сухие дрова достаточно нагревают воду для ее самостоятельной циркуляции по отопительной системе. Котел в частном доме подходит с мощностью от 12 до 30 кДж, ставить его надо в подвальном помещении.

Монтаж подобного парового отопления может осуществляться несколькими способами. В некоторых случаях возможно подключение к системе водяного теплого пола для большей эффективности и правильного обогрева всего жилья.

Источник: http://1poteply.ru/sistemy/montaszh/sxema-parovogo-otopleniya.html

Содержание

В отдаленных поселках многие, взвесив все за и против, отдают предпочтение печному отоплению. Автономия имеет массу преимуществ, вот только качественно и равномерно обогреть дом более 50 м 2 с помощью печи трудно. Разве что, если установить в ней теплообменник, к которому подключить батареи. Если в качестве теплоносителя в такой системе будет циркулировать вода, то называться она будет водяным отоплением, если пар – паровым.

Иногда эти два вида обогрева путают. Однако они имеют свои различия, преимущества и недостатки. Кроме того, паровое отопление давно запрещено в жилых домах из-за небезопасной эксплуатации. Но оно стоит намного дешевле водяного и, кроме того, есть меры защиты. Правда, нельзя сказать о простоте монтажа, напротив, чтобы устроить паровое отопление в частном доме, да ещё и от кирпичной печи, необходимо  приложить немало сил и времени. Но, обо всем по порядку.

Радиатор отопления, подключенный к печи

Различия между паровым и водяным отоплением

Паровое отопление работает по принципу:

• сначала в емкости до кипения нагревается вода и преобразуется в пар;
• пар по трубам переходит в радиаторы, отдавая тепло;
• в батареях пар конденсируется, превращаясь снова в воду;
• вода стекает по отводам в расширительный бак и возвращается в теплообменник.

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещение, обладает эргономичностью. Для него требуется малогабаритное оборудование, что, собственно и удешевляет систему в целом. Ещё один плюс: в покинутом доме трубы в холодное время года не замерзают. Поэтому легко запустить паровое отопление, приехав зимой на дачу, а уезжая, убедиться в полном прогорании топлива.

Кстати, в качестве генератора для парового отопления можно использовать не только печи, но и котлы, действующие на отработанном масле. Но обычно такую систему устанавливают в гаражах и подсобных помещениях из соображений экологичности.

Устройство котла функционирующего на отработанном масле

Недостатки парового отопления и способы их устранения

Несовершенства системы:

• радиаторы от пара нагреваются выше 100°С, из-за чего они представляют опасность, особенно для детей и животных;
• система парового отопления работает шумно;
• управление температурным режимом затруднено;
• невозможность устройства водяных теплых полов.

Первый недостаток можно устранить, защитив радиаторы и поводящие трубы экранами. Существует огромный выбор этих декоративных элементов интерьера из дерева и пластика.

Деревянный экран защитит от случайного прикосновения к раскаленным радиаторам

Шумовой эффект в системе можно значительно снизить, если использовать антишумовые кронштейны для радиаторов при их монтаже, сам же парогенератор устроить в отдельном помещении.

Третий пункт устранить трудно. А вот для четвертого решение есть – водяные теплые полы при желании можно заменить пленочными инфракрасными.

Внимание! Кирпичную печь с парогенератором нежелательно планировать одновременно под отопление и приготовление пищи, так как летом её все равно использовать будет невозможно. Либо, придется придумать на теплый период альтернативный вариант. Например, сделать летнюю печь на открытом воздухе.

Также нельзя использовать в системе пластиковые трубы, они не выдержат температурного режима.

Схема установки парового отопления от печи

• Естественная и принудительная система циркуляции

Система, работающая по принципу естественной циркуляции, требует расположения теплообменника ниже уровня радиаторов и всех труб под углом. Для принудительной системы требуется насос, обеспечивающий бесперебойную циркуляцию теплообменника.

Источник: http://teploguru.ru/sistemy/bezopasnoe-parovoe-otoplenie.html

Система парового отопления — один их способов обогреть жилье

Каждый владелец частного дома задается вопросом о его благоустройстве. Этот вопрос может возникнуть как на стадии строительства, так и в процессе эксплуатации дома, для улучшения условий проживания. Один из важнейших элементов благоустройства жилья – это система отопления. И здесь, очень многие отдают предпочтение автономной системе отопления, справедливо отмечая ее преимущество перед централизованной. Независимость от ТЭЦ и возможность регулирования теплоподачи по мере необходимости, а, следовательно, и экономии расходов – основные плюсы автономного отопления. А разработав собственную схему парового отопления можно значительно сэкономить на оборудовании. Правда на стадии подготовки работ, нужно будет уделить особое внимание проектированию системы.

По большому счету, паровое отопление дома ничем не отличается от водяного, кроме самого теплоносителя. Как видно из самого названия, теплоносителем является горячий пар, который обладает рядом специфических свойств. И именно с этими его свойствами связан подбор необходимого оборудования и комплектующих. Но для начала рассмотрим непосредственно схемы расположения приборов в системе.

Проектирование системы

Вариант схемы парового отопления

В жилых домах могут применяться различные проекты парового отопления дома. Различия обусловлены тем, какую площадь имеет дом, его этажность, количество комнат, а также желанием хозяев использовать в хозяйственных нуждах горячую воду. Трудно представить себе благоустроенный дом без горячей воды. Именно поэтому чаще всего используется двухконтурная конструкция системы. Одноконтурная схема системы парового отопления применяется, как правило, для обогрева нежилых помещений: гаражей, подвалов, складов. Таким образом, прежде чем приступить к установке отопительной системы, вам нужно будет провести ряд замеров, рассчитать необходимую мощность котла и составить проект расположения нагревательных приборов. Если вы никогда этим не занимались, то не лишним будет проконсультироваться со специалистами. Так вы убережете себя от ошибок, которые трудно будет исправить в уже готовой системе.

Оборудование

Вся цепочка системы отопления включает в себя обязательные элементы, наличие которых не зависит от выбранной вами схемы. Это – нагревательное оборудование, парогенератор, трубы для перемещения теплоносителя, радиаторы и запорная арматура. Рассмотрим подробнее каждое из звеньев этой цепочки.

Нагревательные элементы

В роли нагревательного оборудования могут выступать различные приборы. Поскольку паровое отопление традиционный, проверенный временем способ обогрева, то зачастую в качестве элемента нагревания выступает обыкновенная печка. Можно использовать для парового отопления уже существующую в доме печь. Это может быть традиционная печь на твердом топливе или различные ее модификации на жидком топливе. К существующей печи достаточно добавить паровой котел и сделать разводку парового отопления по всему помещению. Нагревать котел можно с помощью газового оборудования или посредством электротэнов. В каждом конкретном случае оправдано использование того или иного спецоборудования и правильно выбрать его нужно еще на стадии проектирования.

Совет! Желательно комбинировать источники тепла. Так вы сможете использовать плюсы каждого из способов нагревания в зависимости от ситуации.

Источник: http://utepleniedoma.com/otoplenie/otoplenie-doma/sxema-parovogo-otopleniya

Смотрите также:

• Схема системы отопления частного дома
• Схема разводки отопления частного дома

09 марта 2023 года

в частный дом, по схеме своими руками сделать систему из печи и котла, принцип работы парогенератора

популярный сегодня это паровое отопление для частного дома Каждый дом нуждается в отоплении. Для жителей частного сектора выбор оптимальной системы достаточно широк. Целесообразно обратить внимание на паровое отопление, имеющее как положительные, так и отрицательные моменты использования.

Состав:

• • Преимущества и недостатки парового отопления в частном доме
  • Схема парового отопления
  • Разновидности парогенераторов для отопления дома
  • Принцип работы паровых котлов для частного дома
  • Как сделать паровое тепло от печи
  • Виды парового отопления(видео)

Паровое отопление

1 не пользуется большой популярностью у владельцев частных домов. Использую в редких случаях. Но у таких систем есть свои преимущества и недостатки.

паровое отопление Плюсы:

1. Высокоэффективное отопление. Для обогрева дома требуется небольшое количество батарей. В некоторых случаях достаточно труб.
2. Незначительная инертность системы. Из-за этого скорость нагрева системы достаточно высока. Достаточно нескольких минут для чувствительности тепла.
3. Минимальные потери тепла. Так система становится максимально экономичной.
4. Вы можете делать перерывы во время работы. Из-за малого количества воды в трубах система не размораживается.

Преимущество парового отопления в том, что оно характеризуется высокой эффективностью нагрева

Но самое главное преимущество — экономичность системы. Чтобы построить такое отопление, не нужно покупать дорогостоящее оборудование. И процесс его использования не требует особых затрат. Но в то же время есть и существенные недостатки. Наиболее существенным минусом является опасность теплоносителя, которым является высокотемпературный пар.

В процессе работы все элементы системы нагреваются до 100 градусов и даже выше. Любой контакт с нагретыми деталями может привести к ожогу. Поэтому вся система должна быть закрытого типа. Это особенно важно для семей с детьми. Из-за высокой температуры радиаторов воздух начинает активно циркулировать в помещении. Это создает дискомфорт, а иногда и аллергические реакции на пыль.

При использовании парового отопления необходимо подготовиться к сухости воздуха. Вам нужно будет приобрести дополнительные увлажняющие средства. Существуют также определенные ограничения при выборе отделки труб и радиаторов.

Рекомендуется использовать цементную штукатурку, окрашенную термостойкой краской. Остальные материалы весьма сомнительны. Также при работе системы парового отопления ощущается заметный шум, что, безусловно, сказывается на комфорте проживания. Кроме того, систему невозможно контролировать, что часто приводит к перегреву дома.

Трубы для парового отопления подбираются только из металла. Остальные опции могут быть опасны при использовании.

Автоматика может быть установлена ​​для наблюдения за системой. Он будет контролировать температуру и, если помещение остынет, начнет нагреваться. Но такие колебания довольно неудобны. Также возможно оборудовать несколько параллельных веток отопления, которые будут запускаться по мере необходимости.

Но главный недостаток паровых систем — их отказоустойчивость. При прорыве трубы или радиатора в комнату ворвется горячий пар. С этой целью запрещается такое отопление в производственных и многоквартирных домах. В частном доме такое оборудование устанавливается под личную ответственность владельца.

Контур парового отопления

Основным элементом системы является паровой котел. Его задачей является преобразование воды в пар. Оборудование состоит из коллектора, барабана и трубопровода. Также в нем предусмотрено водяное пространство – емкость с теплоносителем. При работе вокруг контейнера образуется паровое пространство.

Внутри парового пространства монтируются воздухоразделительные конструкции. Все котлы делятся на 2 типа: жаротрубные и водотрубные. В первом варианте по трубам течет газ, а во втором – вода.

Перед установкой парового отопления следует ознакомиться с его схемой

Принцип преобразования воды в пар:

1. Подготовленная вода направляется в бак, который находится в верхней части котла;
2. Жидкость направляется в коллектор;
3. Далее стекает в верхний барабан, минуя зону нагрева;
4. Внутри трубы образуется пар, который поднимается вверх;
5. Сепаратор отделяет конденсат и пар направляется дальше.

Далее стоит продумать конструкцию труб и радиаторов. Высокие температуры пара исключают использование пластиковых и металлопластиковых элементов. Лучше всего использовать стальные трубы. Они достаточно прочны и способны выдерживать высокие температуры. Но материал подвергается коррозии и долго не прослужит. Кроме того, при установке такого оборудования придется использовать сварку, что довольно сложно.

Идеальным материалом для труб с паровым отоплением является медь. Это устойчивый к высоким температурам и коррозии вариант, но дорогой.

Радиаторы для системы отопления должны быть прочными. Лучше выбирать чугунные варианты. Иногда можно использовать оребренные стальные трубы.

Разновидности парогенераторов для отопления дома

Вариантов выполнения парового отопления много. Разновидности различаются по количеству труб: однотрубные и двухтрубные варианты. Первый вариант предполагает непрерывное движение пара.

Существуют разные типы парогенераторов для отопления дома, какой лучше подобрать с помощью специалистов

Иногда пар не конденсируется и может попасть в отвод для крана. Для предотвращения этого после каждой батареи должен быть установлен сливной конденсатоотводчик.

Минус однотрубной системы — разница в радиаторах отопления. Батареи, которые расположены возле котла, лучше нагреваются. Но заметно это будет только с большими домами.

Двухтрубная система предполагает одну трубу для конденсата и вторую для дренажа. Так что температура во всех батареях остается одинаковой. Но расход труб увеличивается. При этом паровой котел может обогревать не только радиаторы, но и котел.

Варианты подключения:

1. Верх. Паровая труба располагается над отопительными приборами. От него опускают трубы к батареям. Трубопровод монтируется на полу.
2. Нижний. Трубы располагают под отопительными приборами.
3. Смешанный вариант. Трубопровод устанавливается немного выше батарей. В остальном повторяет верхнюю разводку.

Также различают системы за пределами уровня внутреннего давления. Выделяют вакуумный вариант и атмосферный. В первой форме безвоздушное пространство достигается за счет специального насоса. Атмосферные системы имеют высокое давление, что может привести к значительным опасностям при авариях.

Принцип работы паровых котлов для частного дома

Паровое отопление – отопление с помощью пара, который образуется в результате кипячения воды в котле. Далее пар по трубам поступает в батареи, которые можно разместить по всему дому. Такая система известна более ста лет.

Перед использованием парового котла необходимо изучить принцип его работы

Схема парогенератора:

• Котел — используется для отопления и кипячения воды;
• Выпускной клапан;
• Батареи;
• Трубы;
• Насос;
• Топка.

Различают открытые и закрытые системы отопления. Для циркуляции конденсата используется насос. В закрытом варианте пар сам поступает в котел под действием физики и небольшого уклона труб.

Также системы делятся на высокого давления, низкого и вакуумно-парового исполнения. Каждая система имеет свои технологические нюансы и особенности. На нагрев влияет длина трубопровода от котла до самого дальнего радиатора.

Есть 2 разводки труб: однотрубная и двухтрубная. В первом варианте для движения пара используется только одна труба. Во втором по одной трубе движется пар, а по другой возвращается конденсат.

Для частных домов чаще всего используется двухтрубная система. В этом варианте есть возможность регулировать температуру специальным вентилем. В однотрубной конструкции регулирование температуры возможно только при снижении мощности агрегата. А это рискованный недогрев в холодные сезоны года.

Как сделать паровое отопление из

Система печного отопления состоит из двух ступеней. В первом необходимо составить чертеж и схему. На втором этапе приступают к монтажу парового отопления своими руками от печи или котла.

Сначала выполняется проект системы. Мощность котла определяется. Важно учитывать вид топлива и возможность подогрева жидкости для бытовых нужд.

Выполнив все действия по инструкции, можно сделать паровой нагрев с

. Все данные о размещении труб и радиаторов наносятся на бумагу. По плану система установлена.

На схеме важно учитывать расположение котла, площадь помещения и условия установки системы. Также учитывайте количество труб. При этом производятся все финансовые расчеты.

Последовательность установки:

1. Создайте схему подключения.
2. Установка радиаторов. Лучшее размещение – возле окна.
3. Крепление расширительного бачка. Емкость подключается к трубопроводу.
4. Монтаж трубопроводов. Труба подведена к батарее, перерезана, подключены все входы и выходы. Также трубы подведены ко всем радиаторам.
5. Замыкатели контуров — подключение к теплогенератору.
6. Котельная установка.

Котел можно установить в любом удобном месте. Но чем длиннее трубопровод, тем дороже будет система. Установка котла в этом случае ничем не отличается.

Виды парового отопления (видео)

Паровое отопление на дровах менее популярно, чем другие варианты отопления. Обустроить такой вариант можно своими руками. При этом сделать нагрев паром можно даже от печки. Но важно быть готовым к трудностям, которые может принести эта система.

схема системы в частном доме, устройство из печи на дровах своими руками, отзывы о парокапельном варианте

Чтобы дом был теплым и уютным, следует продумать, как будут отапливаться помещения еще на этапе проектирования. Практически все системы центрального отопления работают за счет самого простого и доступного нагревательного элемента – воды. Однако это не единственный вариант, с помощью которого можно регулировать температуру в доме.

В качестве альтернативы сегодня часто используется паровое отопление. Его можно сделать как своими руками, так и с помощью специалистов. В этой статье будет рассказано об особенностях, преимуществах и недостатках этого вида отопления, что позволит вам понять, подходит ли он для вашего дома.

Особенности

Данный вид отопления представляет собой систему с теплоносителем в виде нагретого водяного пара. Это не новаторское изобретение, так как этот способ широко применялся для обогрева жилых помещений в 19 веке. И только потом решил заменить пар водой. Водяное и паровое отопление отличаются друг от друга, поэтому не путайте их.

Замена была необходима, поскольку эффективность теплопередачи с использованием пара чрезвычайно высока. Это привело к чрезмерному нагреву оборудования. Его температура могла подняться выше 100°С. Любой контакт с нагревательным паровым оборудованием мог привести к ожогам различной степени. Именно поэтому такой вариант обогрева частного дома или дачи достаточно опасен.

На сегодняшний день паровое отопление в первозданном виде запрещено использовать в жилых и общественных зданиях.

Однако это ограничение не распространяется на частную собственность. Поэтому, внимательно изучив все особенности паровой системы, вы легко сможете установить ее у себя дома.

Отличия от водяного отопления

Паровое отопление по сравнению с водяным имеет более высокую теплоотдачу и эргономичность. Благодаря паровому отоплению помещение прогревается в 3 раза быстрее, чем в случае с водяным.

Также важно, чтобы пар не замерзал в холодное время года. Это значит, что отопление можно без проблем «разбудить», включив его даже после длительного перерыва. Это крайне удобно для тех, кто часто бывает на даче, но не живет там.

Также такая система требует малогабаритного оборудования, поэтому отопление в целом дешевле. Паровое отопление работает не только от дровяной печи, но и от котлов, работающих на отработанном масле. Правда, такой вариант обогрева не совсем экологичен, поэтому его применяют для гаражей или подсобных помещений.

Преимущества и недостатки

Можно выделить основные преимущества, благодаря которым данный вид отопления получил широкое распространение:

• небольшая цена;
• стойкость охлаждающей жидкости к низким температурам;
• высокая эффективность за счет конвекции и излучения;
• малогабаритная система;
• способность пара проникать в любую точку системы без снижения температуры;
• обеспечение быстрого прогрева помещения;
• минимальные (почти нулевые) теплопотери;
• совместимость с теплым полом.

При этом паровая система имеет определенные недостатки:

• сильный шум при работе;
• чрезмерный нагрев оборудования, который может привести к ожогам или аварийным ситуациям;
• неудобная регулировка температуры;
• относительно короткий срок службы из-за коррозионной стойкости.

Однако эти недостатки можно исправить. Чтобы чрезмерный нагрев приборов не навредил людям и животным, необходимо изолировать радиаторы и трубы специальным защитным экраном. Шум при работе уменьшится, если установить противошумные кронштейны или установить парогенератор в отдельном удаленном помещении.

Устройство

Устройство парового отопления включает в себя несколько элементов. К ним относятся: топка, горелка, зольник, а также манометр для измерения давления. Основным компонентом системы является барабан с инструментами и трубопроводами. Иногда для частных домов используют самодельные печные паровые котлы. Однако этот вариант менее эффективен, так как в этом случае печь представляет собой только паровой котел, готовить на ней нельзя.

Принцип работы

Суть нагрева паровой системы можно описать так: вода нагревается до кипения в специальной емкости, превращается в пар и транспортируется к радиаторам тепла, отдавая тепло.

Уже в радиаторах , пар конденсируется и снова становится водой, которая возвращается в расширительный бак, а затем в теплообменник. Теплогенератором может быть печь или котел.

В процессе преобразования 1 кг пара в конденсат вырабатывается более 2400 кДж тепловой энергии. Этим объясняются высокие показатели теплоснабжения паровой системы.

Классификация труб

Устройство паропровода предполагает наличие 2-х частей: конденсатопровода и паропровода.

Трубы могут быть изготовлены из различных материалов.

• Сталь. Такие трубы отличаются высокой прочностью и устойчивостью к механическим повреждениям. Однако они могут покрыться ржавчиной, если их предварительно не покрыть антикоррозийным раствором. Для их монтажа необходимо использовать сварочный аппарат.
• Медь. Это достаточно прочный, прочный, долговечный материал, способный выдерживать высокие температуры. Для монтажа медных труб используется метод высокотемпературной пайки. Минус этого материала – большая стоимость.

• Оцинкованный и нержавеющий. Такие трубы тоже дорогие. Но при этом они имеют длительный срок службы, отличаются высокой надежностью, долговечностью и устойчивостью к коррозии.
• Чугун. Это классический вариант труб. Чугун отличается особой прочностью и доступностью. Однако весит он немало, что тоже стоит учитывать.

Пластмассовые и металлопластиковые трубы для монтажа парового отопления не применяют, так как данные виды материалов не устойчивы к повышенным температурам.

Типы и технические характеристики котлов

Чтобы узнать оптимальную мощность котла, необходимо ориентироваться на площадь помещения, которое необходимо обеспечить теплом. От этого параметра напрямую зависит производительность системы.

Приводим правильное соотношение этих двух показателей для разных случаев (мощность — площадь):

• 25 кВт — 60-200 м2;
• 25-35 кВт — 200-300 м2;
• 35-60 кВт — 60-200 м2;
• 60-100 кВт — 600-1200 м2.

На 100 квадратных метров площади должно приходиться не менее 10 кВт мощности.

Типы котлов различаются по типу топлива, с которым они взаимодействуют. Можно использовать твердое, жидкое, газообразное, комбинированное топливо. Существуют также системы, работающие от электричества. Электрооборудование отлично подходит, если тарифы на электроэнергию низкие в районе, где вы живете.

Также в зависимости от типа оборудования различается и давление в паровой системе. Оптимальный показатель этого параметра – 6 атмосфер. Вакуумно-паровые варианты характеризуются давлением ниже атмосферного.

Схема подключения

Особенности монтажа системы различаются в зависимости от типа оборудования. Для парового отопления закрытого типа важно, чтобы перепад давления в месте входа и выхода пара был достаточным для вытекания жидкости. При этом паросборник должен располагаться значительно ниже отопительных приборов. Это связано с тем, что в системах такого типа пар снова поступает в котел самотеком. Это означает, что трубопровод должен быть установлен под уклоном.

При открытом типе системы отопления вода в ней собирается в специальные накопительные баки, а затем насосом подается к генератору.

Разводка также бывает 2-х видов:

• однотрубная — пар движется по 1-й трубе;

• двухтрубный — пар движется по 1-й трубе, а во 2-й — превращается в конденсат.

Чаще всего для частных домов используется именно двухтрубный вариант планировки. Это связано с тем, что с его помощью можно самостоятельно регулировать температуру в системе. В то время как в однотрубной системе это можно сделать только при отключении отопления или уменьшении его мощности, что недопустимо для холодного времени года.

Установка

Паровое отопление можно установить своими руками, но важно все сделать правильно. Даже незначительные ошибки при установке могут в будущем стать причиной неисправности оборудования.

Прежде чем приступить к монтажу конструкции, необходимо учесть несколько параметров:

• площадь отапливаемого помещения;
• расположение радиаторов и их количество;
• удаленность парового котла;
• устройство фильтров, запорно-регулирующих устройств и других элементов.

Оптимальная длина, диаметр и количество труб должны быть указаны в проектной документации. Там же написаны рекомендации по выбору ТЭНов и батарей. Также важно подобрать паровые вентиляторы и циркуляционный насос, чтобы теплоноситель мог работать максимально эффективно. После того, как генератор, радиаторы, датчики, фитинги и магистральные трубы готовы, можно приступать к установке.

Выполняется в несколько этапов.

• Подготовка поверхности для установки отопительных приборов. Для этого нужно установить настенные крепления для расположения батарей. Лучше всего установить радиаторы под окнами. Так вы исключите появление сквозняков и запотевание стекол, ведь воздух, поступающий из окон, сразу будет нагреваться.

• Установка парогенератора на бетонное основание. Прежде всего, выберите место для установки парогенератора. Для этого отлично подойдет отдельная котельная, подвал или гараж. Так вы не услышите звука работающей системы, а пар не испортит интерьер дома. Затем постелите на пол огнеупорный материал и поставьте на него устройство.

Если в вашем доме есть система напольного отопления, то используйте пароварку, расположив ее над поверхностью пола.

• Установка расширительного бачка. Сделать это следует с помощью хомутов в самом высоком месте системы отопления, расположив бак между радиаторами и парогенератором на максимальном расстоянии от котла.
• Монтаж трубопровода. Для этого необходимо подвести трубу от парогенератора к первому отопительному прибору, подогнав при необходимости ее размер. Далее вам нужно подключить все хранилища и выполнить последовательное подключение к следующему устройству. Важно установить трубы с уклоном 3 мм, чтобы обеспечить естественную циркуляцию теплоносителя.

• Монтаж крана Маевского. Это необходимо для того, чтобы воздушные пробки можно было легко и быстро удалить из аккумулятора. Последние отрицательно сказываются на работе системы парового отопления.

• Установка накопительного бака. Он должен располагаться перед парогенератором. В нем будет скапливаться конденсат, необходимый для постоянной подачи воды в котел.
• Короткое замыкание на отопление котла. Замкнутый контур создается установкой фильтра на котле. Это необходимо для удержания грязи и примесей, содержащихся в жидкости. Важно отметить, что диаметр трубы, соединяющей насос с котлом, должен быть меньше диаметра остальных труб.

Основные работы по установке системы выполнены. Осталось только подключить необходимые приборы: манометр, предохранительный клапан. Затем нужно добавить в систему сливной узел для удаления теплоносителя при сезонной прокачке. По окончании работы важно тщательно проверить всю систему на наличие дефектов и протечек, а также на прочность соединений. При обнаружении каких-либо неточностей их следует немедленно устранить.

Советы

• Если у вас нет опыта работы с системами отопления, монтаж оборудования лучше доверить профессионалам. Так вы будете уверены, что все элементы будут исправно работать, а в доме будет стабильное тепло. Найти мастера для такой работы несложно.
• Покупайте только сертифицированное сертифицированное оборудование. Важно, чтобы система отопления была не только эффективной, но и безопасной. Не стоит экономить.
• При выборе элементов дизайна не следует забывать, что не все обычные устройства подходят. Например, мембранный расширитель нельзя устанавливать в качестве аккумулятора в паровую систему, так как он выдерживает температуру только до 85°С. Для парового отопления устройства должны корректно функционировать при 100°С.

• Если теплообменник установить в дымоходе, то он будет намного быстрее и интенсивнее загрязняться. Так что чистку дымохода придется проводить гораздо чаще, чем обычно.
• Не используйте для теплообменника ту же духовку, которую вы используете для приготовления пищи. Теоретически такая комбинация возможна, но не очень удобна. Например, в летнее время вы не будете топить печь в доме. В связи с этим лучше продумать альтернативные варианты, которые не будут создавать таких неудобств.
