Схема подключения двух выключателей на одну лампочку

На чтение 8 мин Просмотров 7.5к. Опубликовано 21.03.2021 Обновлено 05.09.2021

Содержание

1. Плюсы и минусы управления с нескольких точек
2. Какие выключатели применить
3. Проходной выключатель
4. Схема подключения двух приборов
5. Условия безопасности

В некоторых случаях возникает потребность полноценно управлять освещением из двух точек. Это может быть нужно на производстве в длинных проходах или на складах с несколькими выходами. Человек, вошедший через один вход, может выйти через другой и выключить за собой свет. В быту такая необходимость может возникнуть в спальне – включение освещения удобно производить при входе, а выключение – рядом с кроватью. Создание таких схем возможно, но есть некоторые особенности, которые предлагаются к ознакомлению.

Плюсы и минусы управления с нескольких точек

Основным достоинством решения подключить 2 выключателя на 1 лампочку является повышение уровня комфорта. Такая схема позволяет не тратить время на возвращение к месту установки коммутационного аппарата, чтобы деактивировать освещение. Также применение подобного принципа управления позволяет экономить электроэнергию за счет уменьшения времени работы осветительных элементов.

Минусов у подобной системы немного, но главный из них – по положению одного выключателя невозможно определить, подано ли напряжение на светильники. Также к минусам можно отнести необходимость принятия дополнительных технических решений при необходимости приоритетного управления светом с центрального пульта.

Какие выключатели применить

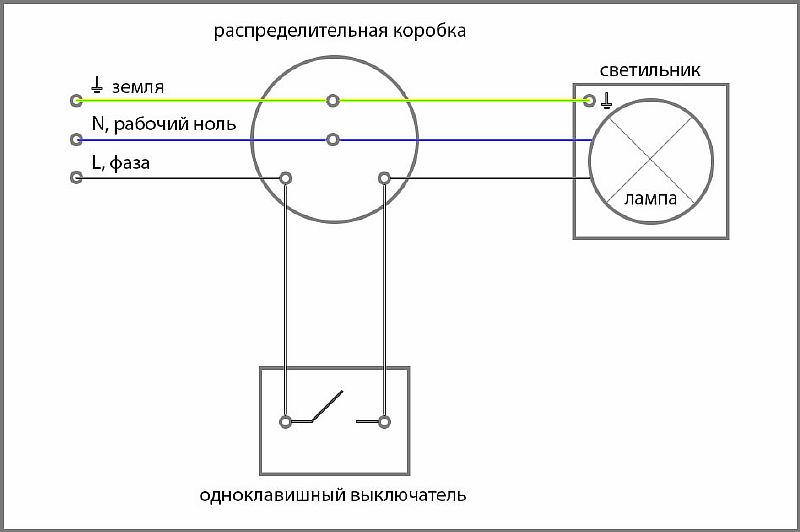

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

Схема контактов одноклавишного и двухклавишного проходного прибора.

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Схема подключения двух приборов

Маршевый переключатель можно применять в качестве обычного коммутационного прибора, но это нерационально – он стоит дороже стандартного ключа.

Приборы с перекидной группой специально выпускаются для организации схем освещения, независимо управляемых с двух и более точек.

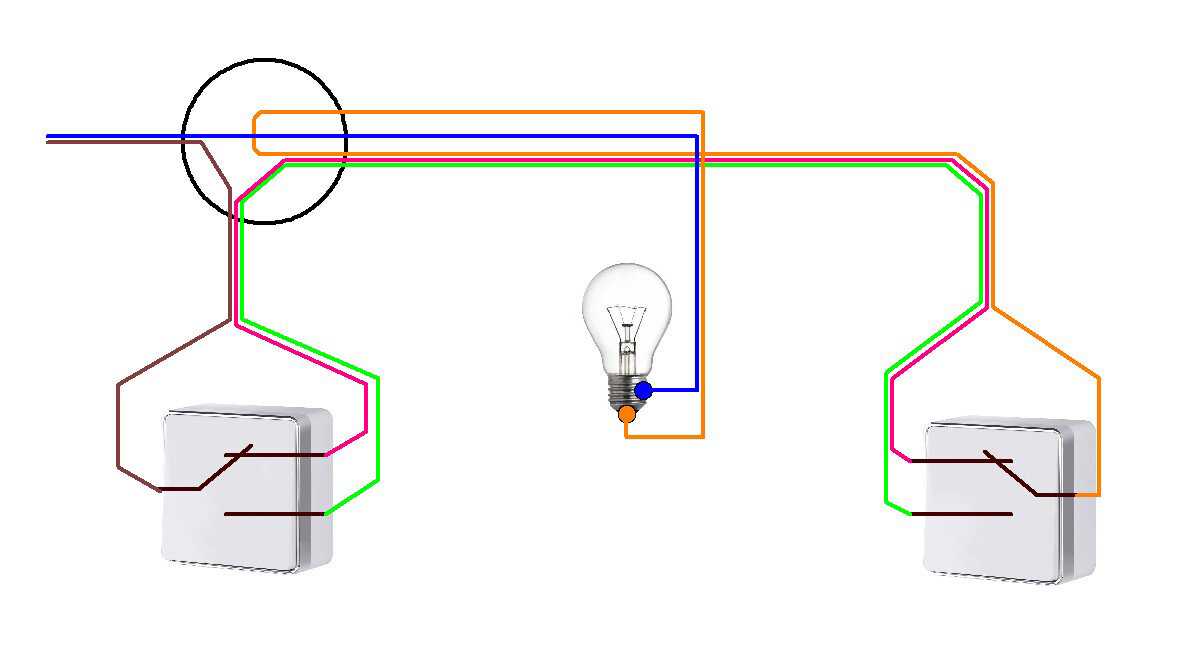

Схема управления освещением из двух мест.

Такая схема собирается из двух последовательно соединенных маршевых приборов. Очевидно, что в каком бы положении ни находился один из выключателей, вторым всегда можно замкнуть или разомкнуть цепь питания светильника.

Если нужна схема управления из трех и более мест, то совместно с маршевыми переключателями надо использовать перекрестные аппараты. На одних проходных такую систему не построить. Зато, если есть два проходных двухклавишных прибора, можно организовать независимое включение двух источников света из двух разных мест.

Схема управления двумя светильниками из двух мест.

Такая схема пригодится, например, там, где в одном помещении есть две системы освещения – общая и локальная. Так можно ступенчато устанавливать два уровня яркости.

Читайте также

Как подключить проходной одноклавишный выключатель



Условия безопасности

Главное условие безопасной эксплуатации системы освещения – все ее элементы должны быть исправны. В процессе работы за этим надо следить и вовремя заменять вышедшие из строя элементы (также соблюдая правила охраны труда).

Монтаж элементов схемы освещения надо выполнять так, чтобы токоведущие части были недоступны для преднамеренного или случайного прикосновения. Все соединения в распредкоробках по окончании работ и перед первой подачей напряжения должны быть заизолированы. Применяемые коммутационные элементы должны быть с запасом (не менее 20%) рассчитаны на полный ток нагрузки.

Проходной переключатель	Количество контактных групп	Наибольший ток нагрузки, А
UNIVersal Аллегро IP-54, сер. 1276	1	10
Jilion 9533456	1	10
Lezard DEMET с подсветкой, кремовый 711-0300-114	1	10
Panasonic Arkedia белый 54777 WMTC0011-2WH-RES	1	10
Livolo VL-C701SR-14 Сенсорный	1	5

Очевидно, что нет смысла искать прибор, рассчитанный на ток более 10 ампер – такая нагрузка будет отключаться автоматическим выключателем защиты линии.

Если схема будет эксплуатироваться в сети TN-S или TN-C-S (с наличием проводника защитного заземления PE), то этот проводник должен обязательно прокладываться до каждого светильника. Если на момент монтажа его некуда подключать (например, если применяются лампы накаливания), то в будущем он все равно пригодится при замене осветительных элементов на более современные. Если применяются светильники с 1 классом защиты, заземление является единственным способом обеспечить безопасность при работе. У таких приборов проводник PE должен обязательно подключаться к клемме, обозначенной знаком заземления (или буквами PE). Без заземления такие люстры эксплуатировать нельзя.

Подключать схему надо к отдельному автоматическому выключателю в распредщите. Многолетним опытом установлено, что сети освещения выполняются медным проводом с сечением 1,5 кв.мм. Большее сечение неоправданно экономически, меньшее может не пройти по току нагрузки и механической прочности. Для защиты такой линии надо устанавливать

автомат на ток 10 А. Если применить защитный аппарат с большим током, то его чувствительности может не хватить, что приведет к перегреву проводов и оплавлению изоляции. Применение автоматов с меньшим током должно быть подтверждено расчетом – он не должен ложно срабатывать при номинальной нагрузке с запасом в 20-30%. Во многих случаях могут быть использованы автоматические выключатели на 6 ампер, особенно при построении сети освещения на светодиодных лампах.

Также будет полезно: 4 шага для установки выключателя на стену

Подключение двух выключателей к одной лампочке не должно вызвать непреодолимых трудностей у мастера, имеющего хотя бы начальные познания в электротехнике. Материалы этого обзора окажут помощь в случае сомнений.

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Содержание

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.

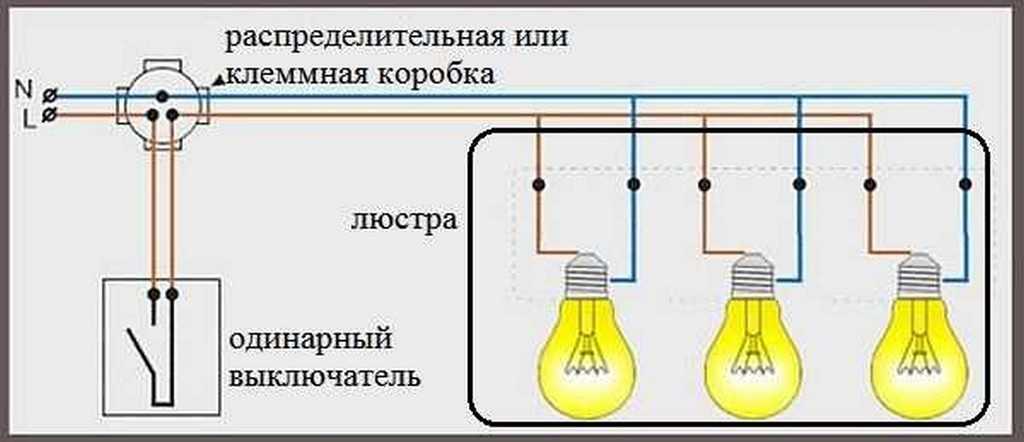

4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как управлять одной лампочкой из двух разных мест?

Что такое двухсторонние и трехсторонние схемы переключения?

Двустороннее переключение или (трехходовые схемы в США) соединение используется для управления электроприборами и оборудованием, таким как вентиляторы, точки освещения и т.

д., из разных мест с помощью 2-позиционных и 3-позиционных переключателей. Наиболее распространенное использование двустороннего коммутационного соединения — это лестничная проводка, где световой точкой можно управлять из двух, трех или даже многих мест. Независимо от того, в каком положении находится электрический ток в двухпозиционном переключателе (ВКЛ или ВЫКЛ), подключенный прибор, такой как лампочка, может быть включен / выключен нажатием кнопки.

Пожалуйста, не убивайте меня, если я упомяну об этом 2-позиционный переключатель вместо 3-позиционный переключатель , поскольку все, что мы использовали, одно и то же для конкретных приложений.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Конструкция и работа 2- и 3-позиционного переключателя

В Северной Америке 2-полосный переключатель также известен как однополюсный однополюсный (SPST), а 3-полосный переключатель известен как однополюсный, Двойной бросок. Основная конструкция и принцип работы 2-позиционного переключателя показаны на (рис. 1) ниже.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Для такого рода монтажа электропроводки потребуются следующие требования.

• 1 № 4-позиционного переключателя (промежуточный как 3-ходовой в IEC)
• 2 номера трехпозиционных переключателей (двухпозиционные переключатели в NEC)
• 1 № лампочки
• Провода и кабели по необходимости.

Как подключить 2-позиционный переключатель (3-позиционный — США)?

Ниже приведена принципиальная схема подключения, показывающая, как подключить двухпозиционный (или трехпозиционный) выключатель и управлять лампочкой из двух разных мест.

Примечание:

• Та же цель может быть достигнута при использовании следующего двустороннего переключающего соединения на рис. 3.
• Подсоедините заземляющий провод к подключенному электроприбору, а также к выключателям (всегда на горячую линию или фазу) в соответствии с электротехническими нормами в вашем регионе.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Как управлять светом из двух мест?

Следующее двустороннее переключающее соединение может использоваться для той же цели, что и указанная выше на рис. 1, т. е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей. лампы из двух разных мест с помощью переключателей SPDT (также называемых 3-позиционным переключателем в NEC и 2-позиционным переключателем в IEC).

Схема подключения NEC

Схема подключения IEC

Кроме того, вы можете использовать два 3-позиционных комбинированных устройства (3-позиционный выключатель и розетка) для управления лампочкой из двух мест (NEC – США) следующим образом, где ( обе розетки всегда включены. )

Кроме того, вы можете использовать комбинацию двойных трехпозиционных выключателей для управления одной или двумя лампочками из двух мест, как показано на следующей схеме:

Похожие сообщения:

• Как управлять одной лампой из трех разных мест?
• Как управлять одной лампочкой из пяти или шести разных мест? – МЭК и НЭК?

Двустороннее переключение для управления светом из двух мест на лестнице

Как мы уже говорили выше, наиболее распространенное использование двунаправленных переключателей — это управление точкой освещения из разных мест, таких как верхний и нижний этаж, т. е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Связанные руководства по установке электропроводки:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить комбинированный выключатель и розетку? – Комбинированные схемы подключения выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема электропроводки общежития и работа
• Схема подключения Godown — схема подключения туннеля и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL-адрес скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Переключатель

— управление одной лампой через два переключателя

Мой верхний светильник на крыльце имеет две лампочки, каждая из которых имеет положительный и нейтральный провод.

Положительного результата нет. Это мощность переменного тока.

Я полагаю, вы знакомы с 12-вольтовыми приборами постоянного тока из автомобильной электрики и т.п., и вы говорите: «Ну, я могу объединить их с диодом!» Нет, ты не можешь.

Кстати, нейтраль не заземлена и не «общая»/шасси. Дома подключены как «изолированная система», при этом все нейтрали подключены к их партнерским горячим/находящимся под напряжением проводам. Нейтраль должен обслуживать ТОЛЬКО своего партнера в горячем/живом состоянии , потому что нейтрали не имеют предохранителей. Что удерживает нейтраль от перегрузки? Ничего, ожидайте, что ток нейтрали не может превышать ток в горячем/живом состоянии , когда все правильно подключено .

Правильно подключите.

У нас дом на две семьи, крыльцо общее. У каждого из нас в доме есть выключатель, который включает одну из двух лампочек. Каждая лампочка находится в отдельной цепи.

Хорошо, это стандартная установка с несколькими свойствами. Каждая лампочка в приспособлении питается от отдельного выключателя внутри жилой единицы, , и питается от электрической услуги жильца, за которую он платит . Таким образом, вы избежите: а) арендатор 1 платит за то, что арендатор 2 оставил свет включенным, и б) наличия отдельного счетчика и выставления счетов только за общие нагрузки, как это требуется в США.

Это работает нормально, но мне нужно заменить приспособление.

Хорошо. Это сложно. Вам нужно получить приспособление, которое поддерживает эту функцию.

Если вы думаете, что пойдете «тра-ла-ла» через мебельный магазин или Amazon и пойдете «тот» исключительно из-за эстетики, не бойтесь. Поиск функции «отдельные лампочки» будет иметь первостепенное значение.

Но мне интересно, есть ли такая вещь, как переключатель «ИЛИ», который включает один прибор/нагрузку, если один (или оба) из наших переключателей включен, и выключает его только в том случае, если ни один из наших переключателей не включен .

Как диод, если бы это была 12-вольтовая проводка в автомобиле? Нет. У тебя две большие проблемы.

Во-первых, что делать с нейтральным? Если вы используете нейтраль одного жильца, то, когда другой жилец включает свет, ток возвращается на неправильную нейтраль. Если вы соедините обе нейтрали, у вас получится нейтральная петля. Предположим, в одной квартире возникла проблема с подключением нейтрали к опоре. Теперь нейтральный ток всей квартиры будет проходить через вашу маленькую врезку на свету! И этот провод не рассчитан на это, и опять же, он не плавкий.

Во-вторых, кто платит? Даже если у вас есть арендатор 2, питающий 12-вольтовый трансформатор, который подключает реле внутри распределительной коробки арендатора 1, теперь арендатор 1 оплачивает всю мощность, и это несправедливо.

Я полагаю, вы могли бы сделать переключатель жильца 1 DPDT и переключать как горячий, так и нейтральный, когда выключатель жильца 1 выключен, он подключает свет к выключателю жильца 2.
