Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Содержание

1. Виды, расчет и проектирование навесов, выбор материала каркаса
2. Арочные конструкции
3. Каскадная система
4. Односкатная кровля
5. Двускатный навес
6. Расчет и проектирование поликарбонатных навесов
7. Выбираем материал для каркаса
8. Строительство поликарбонатного навеса своими руками
9. Установка опорных столбов и монтаж привязки
10. Сгибаем профиль для каркаса крыши
11. Сварка каркаса навеса
12. Крепление сотового поликарбоната на каркас

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

• Полукруглая форма свода не дает снегу скапливаться на крыше.
• В дождь вода сливается только на две стороны.
• Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
• Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

• В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
• Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

• Не требуется сгибания профилей, как в случае с арочными кровлями.
• Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
• При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

• Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
• Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
• Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

• Размер и местоположение будущей постройки.
• Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
• Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
• Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

• Минимальное сечение – 40х40 мм.
• Толщина металла – от 1 мм.
• Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
• Рекомендуемая глубина фундаментных ям – от 50 см.
• Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

• Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
• Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
• Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

• Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
• Внутрь устанавливаем арматурный каркас.
• Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
• Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

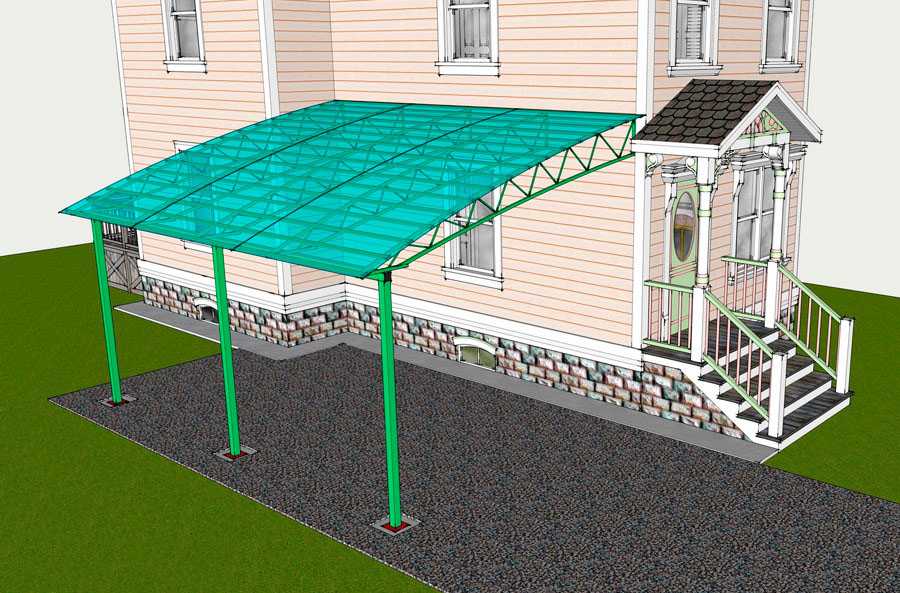

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

• При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
• Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
• Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»http://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

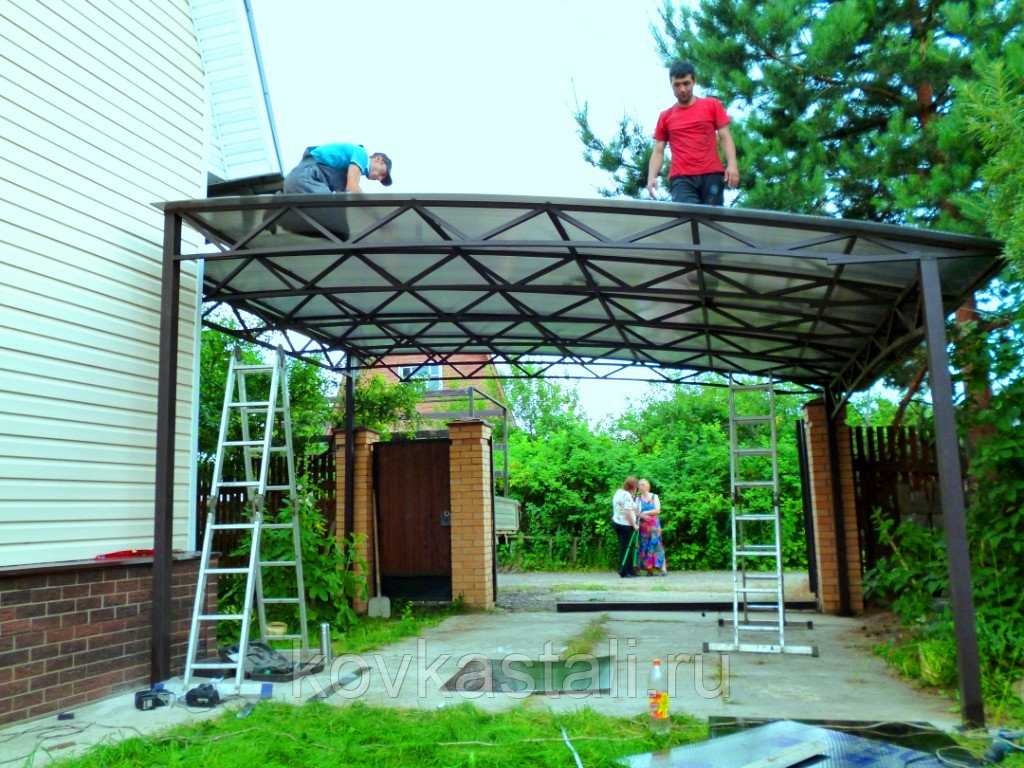

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

• Строгая вертикальность вкручивания саморезов.
• Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
• От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
• Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

• Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
• Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

Навесы из поликарбоната своими руками — расчет и изготовление поликарбонатной конструкции

Один из важных вопросов при обустройстве загородного участка давно считается организация места отдыха, а так же места для парковки машины. Решить этот вопрос можно по-разному, но многие предпочитают сделать все самому. В продаже есть много разных материалов, которые можно использовать для этой цели, но все же особым спросом пользуются навесы из поликарбоната, которые построить своими руками могут даже те, кто не имеет особых навыков в строительстве. Учитывая то, что производители выпускают поликарбонатные панели в широкой гамме цветовых решений, возведенные из этого материала хозяйственные сооружения, гаражные помещения, беседочные навесы и другие виды построек можно возвести из поликарбонатных панелей такого цвета, который будет гармонировать не только с цветом основного здания, но и отлично впишется в общий ландшафт.

Преимущества материала

Невзирая на то, что поликарбонат появился совсем недавно — всего полтора десятилетия назад, он уже вытеснил такие популярные, проверенные годами стройматериалы как дерево, стекло, ПВХ пленка. Использовался поликарбонат в первое время как материал для строительства парниковых и тепличных сооружений, но вскоре на него обратили внимание ландшафтные дизайнеры, затем — строители и сегодня это самый популярный материал в строительной и не только сфере, поэтому он лучше других подойдет для изготовления навеса из поликарбоната своими руками. А способствовали этому такие характеристики материала, которые не имеет больше никакой другой материал:

1. Превосходные противоударные свойства, благодаря чему разбить листы если не невозможно, то достаточно сложно.
2. Высочайшая степень светопроницаемости и прозрачности, аналогичная стеклу.
3. Уникальная легкость, поэтому не только транспортировать панели к месту строительства, но и выполнять монтажные работы достаточно просто.
4. Широкий диапазон температурных показателей.
5. Защита от вредных воздействий УФ-излучения.
6. Гибкость, даже в холодном состоянии материал можно легко согнуть по радиусным направляющим, не поддавая его дополнительной обработке, поэтому можно построить своими руками, навес из поликарбоната такой формы, которую хотелось бы получить. Если на улице слишком холодно материал можно сгибать, применяя для этого высокие температуры.
7. Устойчивость к любым погодным условиям.
8. Возможность подвергать обработке обычными инструментами, предназначенными для металла, в том числе, фрезеровать, термоформовать.

Виды поликарбоната

Поликарбонатный материал выпускается всего нескольких видов — профилированный, сотовый и литой, который называют монолитным. Литые поликарбонатные панели — чрезвычайно прочные и наобычайно легкие. Они не имеют пустот, поэтому лучше других видов подходит для строительства навесов. Их толщина — от 40 мм до 0,75. Листы состоят из нескольких слоев: первый слой — шершавый, следующий — собственно сама защита от УФ-лучей, а третий слой служит основой всего этого «бутерброда».

Сотовый материал так называют не зря — несколько панелей вместе напоминают пчелиные соты с торцовой стороны. Благодаря особой структуре, а он состоит из двух, соединенных жесткими ребрами листов, поликарбонат этого вида отличается высокими звукоизоляционными и теплосохраняющими свойствами.

На заметку: Лучше всего этот вид материала смотрится на крышах в виде куполов и арок.

А вот для изготовления заборов, крыш и многих других видов конструкций более приемлем поликарбонат, листы которого имеют волнистый или трапециевидный профиль.

Выбор поликарбоната

Прежде, чем начать возведение навесов, нужно составлять проекты и лишь, затем произвести расчет. Следующий этап — выбор поликарбоната. Это — вопрос первостепенной важности, в продаже поликарбонатный материал есть разной толщины от 3 до 32 мм, и каждый отдельный вид предназначен для определенных целей. Если знать особенности листов каждого конкретного типа, можно без проблем сделать правильный выбор.

Трехмиллиметровые листы подходят для изготовления несложных небольших конструкций — теплиц, парников. Из пятимиллиметровых листов изготавливают козырьки, выполняют застекление оконных проемов и балконных конструкций.

Полезно знать: Для строительства бассейнов и других спортивных сооружений идеально подходят 10-и миллиметровые панели.

Навесы из поликарбоната любой величины лучше всего изготавливать своими руками из материала 16 мм толщиной — он и прочный, и легко выдержит любые ветровые нагрузки, ему не страшны обильные снегопады и град. Самый толстый поликарбонат — 32 мм. Его используют для выполнения кровель на зданиях, обустройства заборов и других конструкций.

Материалы и инструменты для монтажа

Поликарбонатные панели поддаются обработке любого вида, главное, чтобы применяемые для этой цели инструменты были остро заточенными. Для монтажных работ понадобятся самые простые инструменты, которые имеются практически у каждого:

• строительный нож;
• дрель;
• шуруповерт;
• электрический лобзик.

Другие виды нужных инструментов зависят от того, из каких материалов планируется изготовление основы сооружения.

Монтаж навеса своими руками

Перед началом работ по строительству навеса, нужно не только решить как что сделать, и хорошо изучить чертеж, но и разобраться, как ориентированы воздушные каналы сотовых листов и куда они должны быть направлены. Дело в том, что ребра жесткости должны идти только вдоль изгибов или уклона навеса и деформации не подвергаться. Уложенные листы фиксируются саморезами с термическими компенсационными шайбами или же специально для этого предназначенными поликарбонатными профилями. Но самое главное — затягивать окончательно любой вид крепежных деталей ни в коем случае недопустимо, чтобы листы могли расширяться или сужаться при смене температур.

При возведении навесных поликарбонатных конструкций нужно так же следить за устройством компрессионных швов, между панелями навесов нужно оставлять оставаться зазоры около 4 мм и как только будет завершен монтаж — их необходимо заделать герметиком.

Важно знать: Работая с поликарбонатными листами нужно следить, чтобы защитная пленка была обращена вверх и находилась на внешней стороне сооружения.

Нельзя до окончания работ снимать и транспортную ленту.

При использовании монолитных листов не нужно заботиться о защите внутренних полостей. Это касается сотового материала, именно на его нижние торцы нужно нанести перфорированную ленту, которая имеет микрофильтры. Она будет защищать внутренние пустоты от проникновения от насекомых или пыльных ветров, но при этом не будет препятствовать выводу конденсата. Для верхнего торца предназначена пленка, которая не имеет микрофильтров, она защищает материал от влаги от разного рода осадков.

Монтаж листов на каркас арочного типа выполняется следующим образом:

• зная длину навеса, каждый понимает, как рассчитать необходимую длину листа — к длине сооружения нужно приплюсовать 10-15 см;
• на готовый каркас из любого выбранного материала, но все же самый лучший вариант — оцинкованный профиль, подгоняются размеры листов. Если где-то была допущена ошибка, и листы получились длиннее, чем это нужно, лишнее можно отрезать ручной пилой;
• дальше — придать листам форму дуги, для чего к поликарбонату крепится профиль, на котором нужно через 5 см сделать надрезы и сгибать к профилю лист, фиксируя его крепежными элементами, расстояние между которыми не должно быть больше 30 см.

Советы по уходу

Устройство навеса на этом не заканчивается, поликарбонат, как и другие материалы, нуждается в уходе: на его поверхности может скапливаться пыль, появляться загрязнения различного рода. Для их удаления производители рекомендуют использовать губку или отрезок мягкой ткани, предварительно намоченные в растворе моющих средств или обычного мыла.

Ни в коем случае нельзя использовать средства, содержащие аммиак, эфиры, фенолы, щелочи и другие агрессивные компоненты. Если загрязнения плохо удаляются, не рекомендуется применять для очищения листа и острые предметы.

Видео про навесы

Как построить деревянный навес или навес для машины

Итак, как построить навес с деревянным каркасом?

ВЫБОР ПОЛИКАРБОНАТНОГО ПОКРЫТИЯ

• Структурированный лист поликарбоната толщиной 10 мм — самый дешевый материал для открытого навеса или перголы.
• Если вы строите большую конструкцию, вы также можете рассмотреть 16 мм или толще.
• Для зимнего сада выберите самый толстый материал, который вы можете себе позволить, дающий дополнительную изоляцию.
• Если вы используете самый широкий лист, с которым вам удобно работать, это уменьшит количество необходимых стержней для остекления, что приведет к снижению затрат. Однако очень легко недооценить размер и сложность обращения с простынями, особенно в ветреную погоду. Важно иметь достаточное количество поперечных прогонов и стропил, чтобы укрепить деревянную конструкцию навеса.

ПОДДЕРЖКА

Мы рекомендуем стропила с шагом 600 мм или 700 мм в зависимости от ширины используемого листа (максимальная ширина 1830 мм или 2100 мм). Это будет поддерживать лист с обоих краев и дважды между ними. Секция  F используется для начала и окончания навеса и остекления, используемых для соединения листов. Крепежные кнопки используются на опорных стропилах между планками остекления. Решите, какой лист вы хотите, а затем проверьте доступную ширину. В идеале мы рекомендуем, чтобы расстояние между центрами вашей древесины составляло 700 мм (10 мм из прозрачного, бронзового или опалового) или до 1050 мм (все остальные поликарбонаты).

КОМПЛЕКТЫ УДОБНЫХ НАВЕСНЫХ НАВЕСОВ

Omegabuild может поставить навес с деревянной опорой в комплекте с необходимыми вам компонентами. Он основан на листах толщиной 1050 мм и может поставляться с 10 двустенными, 16 трехслойными или 25-миллиметровыми поликарбонатными листами. Чтобы увидеть диапазон размеров, которые мы предлагаем, посмотрите на нашем веб-сайте

наборы для зимнего сада .

Комплекты для навеса — Если вы предпочитаете не использовать деревянные стропила, у нас также есть ряд самонесущих комплектов для навеса из поликарбоната. Чтобы узнать больше, ознакомьтесь с нашими комплектами для крыши зимнего сада своими руками на нашем веб-сайте и продуктами для навесов.

Если вы хотите иметь полный алюминиевый комплект с ножками и водосточным желобом, Omega предлагает систему умного навеса и навеса.

ЗАМЕНА ГОФРИРОВАННЫХ ЛИСТОВ

Гофрированные листы ПВХ обычно крепятся к прогонам. Винтовые стержни не работают на прогонах. Хотя это и не рекомендуется производителями, для пересечения прогонов можно использовать защелкивающиеся стержни, деревянные стропила будут лучше, тогда можно использовать любой стержень и с большим количеством креплений. Важным моментом здесь является количество точек крепления, удерживающих вашу крышу. Например. 3-метровый выступ с прогонами может иметь только 4 точки крепления на стержень, представьте себе внезапный порыв ветра под ним. Лучше слишком много фиксов, чем недостаточно.

Гофрированные кровельные листы НПВХ доступны на нашем веб-сайте. О применении кровельных листов из поликарбоната читайте здесь…

ШАГ

Минимальный рекомендуемый производителем шаг составляет 5°, чтобы покрыть адекватный дренаж, это падение 265 мм на 3000 мм. Это минимум, мы бы рекомендовали падение 500 мм.

ЛЕНТА

Оба конца листа поликарбоната должны быть заклеены лентой, чтобы пыль и насекомые не попали в канавки.

Внизу следует использовать дышащую ленту, позволяющую воздуху, когда он расширяется и сжимается, выходить и попадать в канавки. Omegabuild может поставить листы, обрезанные и скрепленные лентой.

Пожалуйста, посетите наш веб-сайт для фотографий и сравнения листов.

ГЛОССАРИЙ

Стропила
Несущая балка крыши, которая проходит сверху вниз по склону.

Прогон
Балка, поддерживающая крышу, идущая горизонтально, иногда поддерживающая стропила или
бегает между ними.

Остекление
Соединяет два листа поликарбоната вместе.

Самонесущий
Также действует как стропило, не нуждаясь в дополнительной поддержке.

Поддерживаемая древесина


Необходимо сидеть на деревянной опоре.

Защелкивающаяся планка имеет алюминиевое основание, которое привинчивается к дереву, и имеет пластиковую защелкивающуюся заглушку. Хотя не рекомендуется использовать эту планку, пересекающую прогоны, особенно при замене гофрированного листа. Убедитесь, что вы проверили направляющие для фитингов Omegabuild, чтобы узнать максимально допустимое расстояние между поперечными прогонами. Если вы сомневаетесь, поместите деревянные бруски между поперечными прогонами, чтобы создать виртуальную стропилину.

Алюминиевый стержень с шурупами имеет резиновую основу и может использоваться только на стропиле целиком. Крышка полностью алюминиевая с алюминиевой заглушкой, которая ввинчивается в стропило. Это более прочный и профессиональный метод, подходящий для поликарбоната любой толщины и даже одинарного стекла.

Кромка
Брусок используется по бокам для отделки поликарбонатом только с одной стороны.
Иногда адаптированная основная планка и не всегда доступна у каждого производителя.

Кромка из ПВХ / F-секция
Преобразует основную полосу привязки в краевую полосу.

Раздел F
Используется вместо краевой планки. Полезно с его ногой, которую можно использовать вниз или вверх, если прислониться к стене. Пластик или алюминий в зависимости от толщины.

Алюминиевая лента

Наденьте на верхний край лист поликарбоната, чтобы предотвратить попадание воды.

Дыхательная лента
Поместите нижнюю часть листа, позволяя воздуху входить и выходить из канавок, когда он расширяется и сжимается, не допуская попадания пыли и насекомых.

Закрытие листа
Пластиковый U-образный профиль с капельницей, которая защищает дышащую ленту и предотвращает попадание воды на нижнюю сторону листа.

Фиксирующие кнопки

Это винтовое крепление с прокладкой из ПВХ (в форме гриба). Они используются для крепления поликарбоната к стропилам или поперечным прогонам для предотвращения подъема ветром. Они действительно полезны с большими и широкими листами.

Обновлено в апреле 2021 г. .

Next Guide — Как установить панель вторичного остекления с помощью магнитной ленты >

Козырек из поликарбоната Козырек из поликарбоната Самодельный козырек оконный козырек Комплекты для самостоятельной сборки

Номер модели︰Дверной козырек-7

Торговая марка︰LIMELIGHT

3 90 ︰Китай

Цена за единицу︰ долл. США 20 / комплект

Минимальный заказ︰1 комплект

Узнать сейчас

Описание продукта

Навес из поликарбоната, Навес из поликарбоната, Навес для двери, Навес для двери, Навес для окна, Навес для окна, Навес для самостоятельной сборки, Навес для самостоятельного изготовления, Навес для наборов «Сделай сам», Навес для набора «Сделай сам», Навес для улицы, Навес для улицы, Навес для улицы, Оконные покрытия ПК , Поликарбонатное оконное покрытие, дверной навес из поликарбоната, навес для ПК своими руками, навес для ПК своими руками, тент из поликарбоната своими руками, навес для навеса своими руками, навес для двери своими руками, навес для окна своими руками, навес для дома из поликарбоната, тент из ПК, навес из ПК, навес для двери из ПК, навес для окна из ПК , Навес от дождя, Укрытие от дождя, Навес от дождя, Навес от дождя, Навес от солнца, Навес от солнца, Навес от солнца, Навес от солнца, Навес, Тент из поликарбоната своими руками, Пластиковый навес, Пластиковый навес, Пластиковый навес, Пластиковый навес, Дверной навес, Дверная кровля, Навес для сада, навес для сада, навес для заднего двора, навес для заднего двора, навес для навеса для гаража, навес для гаража, навес для наружного навеса, навес для наружного применения и т. д.

1. Введение:

Навес/дверной навес из поликарбоната собирается с кронштейнами из инженерного пластика/алюминиевого сплава, сплошными/полыми листами из поликарбоната, алюминиевыми фиксирующими стержнями и соответствующими аппаратными аксессуарами. Их очень легко и быстро монтировать, с роскошным евро-стилем, строить современно и просто по дизайну, они доступны по цене домохозяйкам, строительным компаниям, подрядчикам и т. д. Они считаются самым простым и экономичным решением для защиты от солнца, дождь, снег, град и т. д. Их можно размещать на частных и коммерческих дверях, окнах, витринах, террасах, патио и т. д., что повышает ценность ваших домов и зданий.

2. Спецификация:

1). Глубина кронштейна: 600 мм, 800 мм, 1000 мм, 1200 мм, 1500 мм и т. д. (можно заказать другой дизайн, размер и глубину)

2). Ширина: 600 мм, 800 мм, 1000 мм, 1200 мм, 1500 мм и т. д.

3). Один размер: от 600 мм * 600 мм до 1500 мм * 1500 мм (один размер может быть соединен вместе, чтобы сделать любую длину в соответствии с вашим запросом).

4). Панель: сплошной лист поликарбоната и полый лист поликарбоната.

5). Цвет панели: прозрачный, бронзовый, зеленый, белый, синий, серый и т. д.

6). Материал кронштейна: инженерный пластик и алюминиевый сплав.

3. Символ:

1). Простая установка: аксессуары для навесов из поликарбоната включают в себя кронштейны из инженерного пластика / алюминиевого сплава, поликарбонатную плиту, алюминиевые крепежные стержни, крепежные винты и резиновые уплотнения, все детали можно легко собрать и завершить установку в течение 5 минут.

2). Элегантный дизайн: маркиза имеет небольшой изгиб, который придает ей современный вид и делает маркизу невероятно прочной и долговечной. Навесы приносят больше пользы для вашего дома и зданий.

3). Устойчивость к тайфуну категории 12: погода на открытом воздухе подвержена экстремальным переменам, от сильного ветра до дождя и града. Чтобы обеспечить надежную защиту вашего дома, навесы Limelight проходят тщательные испытания и рассчитаны на самые экстремальные погодные условия. Будьте уверены, маркизы Limelight прочно скроены при любой погоде.​ Испытание в аэродинамической трубе показывает деформацию центра навеса на 120 мм и 200 мм при 8-м классе ветра (скорость 20 м/с) и 12-м классе ветра (скорость 34 м/с), которое длилось 10 минут. Без давления ветра конструкция тента отскочила без повреждений.

4). Сопротивление старению, предотвращение 99% УФ-излучения: все знают, какой ущерб может быть нанесен длительным воздействием солнца. Навесная панель Limelight изготовлена ​​из поликарбонатного листа с односторонним 50-микронным анти-УФ-слоем, панель может предотвратить 99% вредных ультрафиолетовых лучей солнца, защитите свой дом и семью. Кроме того, анти-УФ-слой может предотвратить старение панели и продлить срок службы маркизы.

5). Теплоизоляция и звукоизоляция: Поликарбонатный лист навесов обладает хорошей теплоизоляцией, пропускает свет и не пропускает тепло. Кроме того, он имеет превосходный эффект звукоизоляции, снижение на 28 децибел для твердого поликарбонатного листа толщиной 3 мм.

6). Ударопрочность: в 250-300 раз больше, чем у стекла той же толщины, в 30 раз больше, чем у акрилового листа. Пожалуйста, просмотрите видео, чтобы проверить, как прочность поликарбонатного листа. http://youtu.be/khrWVqQwtuk

7). Огнестойкость и химическая стойкость: Маркизы Limelight имеют специальное покрытие с уникальной формулой для защиты их от абразивных чистящих химикатов и разрушительных элементов тепла и огня, класс огнестойкости B1.

8). Самоочистка дождевой водой и низкие эксплуатационные расходы: дождевая вода может очищать пыль на поверхности панели, что экономит ваши затраты на обслуживание навесов.

9). 10 лет гарантии: Тент прочный и долговечный, мы предлагаем 10 лет гарантии.

10). OEM может быть предложен.

4. Области применения:

Окна частных и коммерческих домов, дверные навесы, витрины магазинов, навесы для банкоматов, навесы от дождя, навесы от солнца, навесы для кондиционеров, магазины DIY, отделка зданий и т. д.



5 Сравнение наших навесов из поликарбоната «сделай сам» и традиционных навесов

	Прозрачность 903:00	Внешний вид	Ударопрочный	Ветровая нагрузка	Звукоизоляция	Установка	Срок службы
Навес из поликарбоната своими руками	Прозрачный	Современный элегантный дизайн	Хороший	Хороший	Хороший	Сделай сам	+10 лет
Навес из окрашенной стали	Непрозрачный	Плохой визуальный эффект, легко ржавеет	Бедный	Хорошо	Бедный	Сложный	3-5 лет
Навес из нержавеющей стали	Непрозрачный	Плохое зрение	Бедный	Хорошо	Бедный	Сложный	10 лет
Брезентовый тент	Непрозрачный	Общий визуальный эффект	Бедный	Бедный	Хорошо	Простота установки	3-5 лет
Навес из пластика, армированного стекловолокном	Непрозрачный	Плохой	Легко стареет и хрупкий	Бедный	Бедный	Простота установки	5 лет

6. Инструкция по сборке

7. Инструменты сборки

8. Применение:

Коммерческий и личный тент, куполо тент, оконный козырек, дождевик, дождевик, навес из поликарбоната, самодельный навес и т. д.0003



Awning, canopy, укрытие, солнцезащитный козырек, навес тента, тент и навес, тент своими руками, тент для ПК своими руками, тент из поликарбоната своими руками, тент для окна своими руками, навес для окна своими руками, тент для двери своими руками, навес для двери своими руками, тент от дождя своими руками, навес от дождя своими руками, укрытие от дождя своими руками, Навес от дождя своими руками, навес от солнца своими руками, тент от солнца своими руками, навес от солнца своими руками, тент от солнца своими руками, навес от солнца своими руками, навес своими руками, навес для ПК своими руками, навес из поликарбоната своими руками, кровельный лист своими руками, кровельный навес своими руками, навес на крыше своими руками, оконное покрытие своими руками, DIY кровельное укрытие, DIY тент комплекты, DIY пластиковый тент, DIY пластиковый навес, DIY наборы тент, DIY комплекты навес, DIY укрытие, DIY сарай, дверной навес, дверная крыша, навес на крыше, дверной навес на крыше, дверной тент, r тент oof, тент крыши двери, покрытие двери, навес двери, укрытие двери, навес патио, навес террасы, навес балкона, навес магазина, кровля двери, навес кровли двери, укрытие кровли двери, кровельное покрытие, дверные аксессуары, комплекты навеса, дверь и навес для окон, навес для окон, навес для окон из поликарбоната, комплекты навесов, покрытие окон, навес для окон, навесы для окон и дверей, кровля для окон, навес из поликарбоната, навес из поликарбоната своими руками, кровля из поликарбоната, кровельный лист из поликарбоната, покрытие из поликарбоната, покрытие из поликарбоната, навес из поликарбоната, навес из поликарбоната DIY, навес из поликарбоната, комплекты навесов из поликарбоната, навес для окон из поликарбоната, навес для дверей из поликарбоната, навес для окон из поликарбоната, навес для ПК, навес для ПК, укрытие для ПК, навес для ПК, солнцезащитный козырек для ПК, тент для ПК DIY, навес для ПК DIY, навес для двери из ПК , навес из ПК, кровля из ПК, укрытие от дождя из ПК, навес от дождя из ПК, тент от дождя из ПК, навес от дождя из ПК, навес для навеса из ПК, покрытие из ПК, укрытие от дождя, навес от дождя, тент от дождя, навес от дождя, тент от солнца ing, козырек от солнца, солнцезащитный козырек, укрытие от солнца, кровельные комплекты и т.
