Козлы для распилки дров своими руками, чертежи, размеры

Кто из мужчин ни разу в жизни не сталкивался с необходимостью распиловки дерева на чурбаки, чтобы потом наколоть дрова? Одно дело, если это работа разовая, на природе, для костра, где в неприспособленных условиях топориком помахать – полезно для здоровья.

Другое дело, если эту задачу необходимо выполнять с достаточной регулярностью. Издревле для распиливания бревен на дрова использовали приспособление, именуемое козлы.

Содержание

• 1 Козлы для ручной распилки
• 2 Козлы для распилки дров цепными пилами
• 3 Другие варианты козел

Ничего в нем, с технической точки зрения, сложного нет, и изготовить козлы для распилки дров своими руками – пара пустяков. Но прежде, чем браться за изготовление именно этой конструкции козлов, стоит рассмотреть варианты.

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

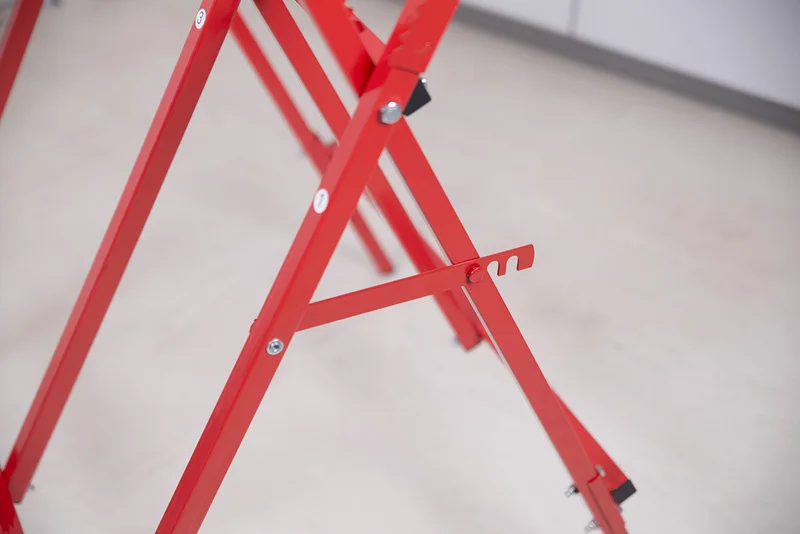

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

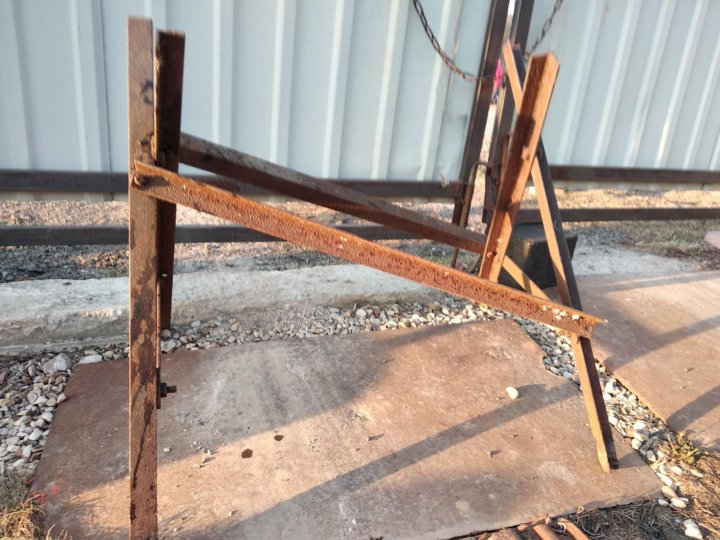

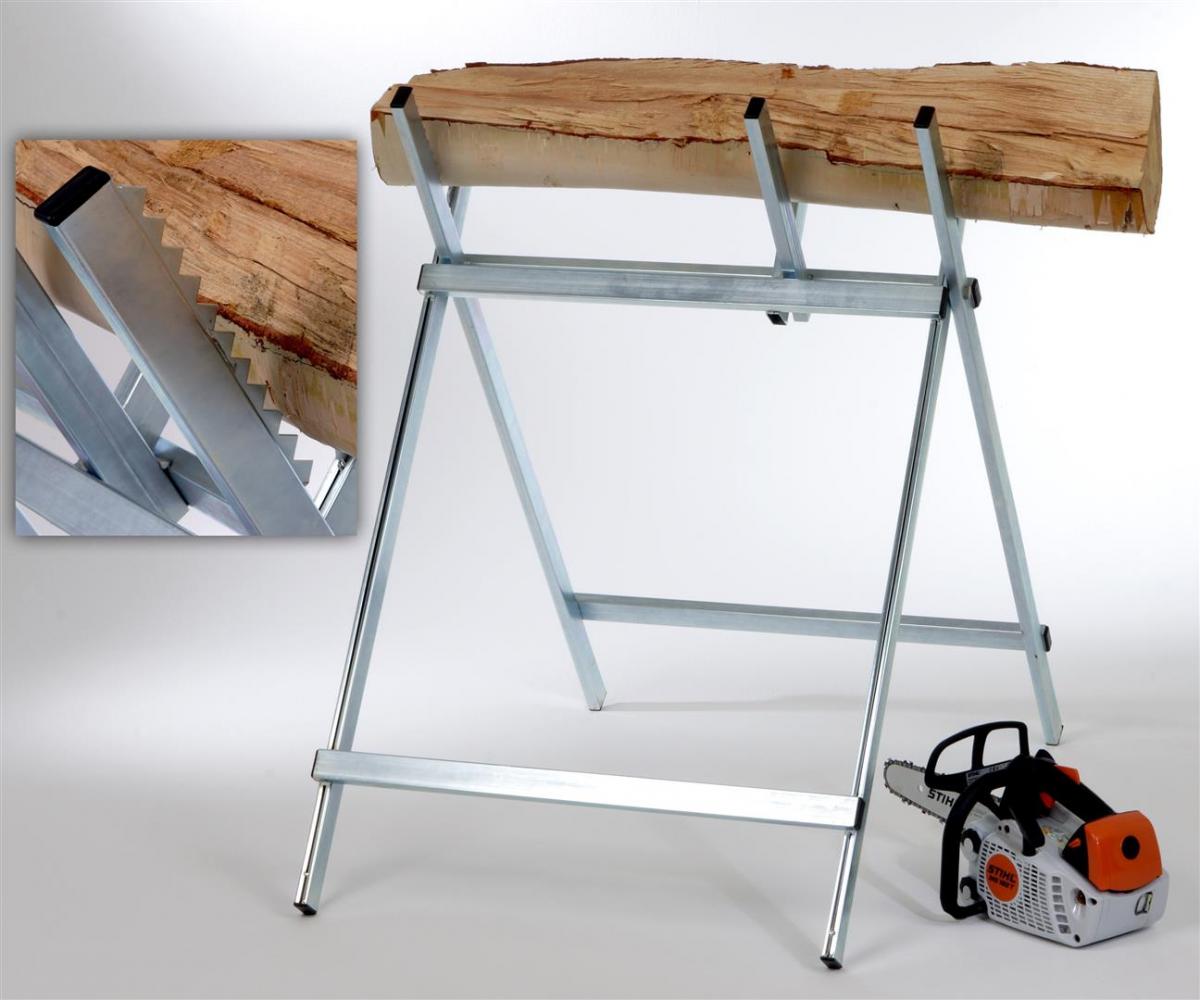

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

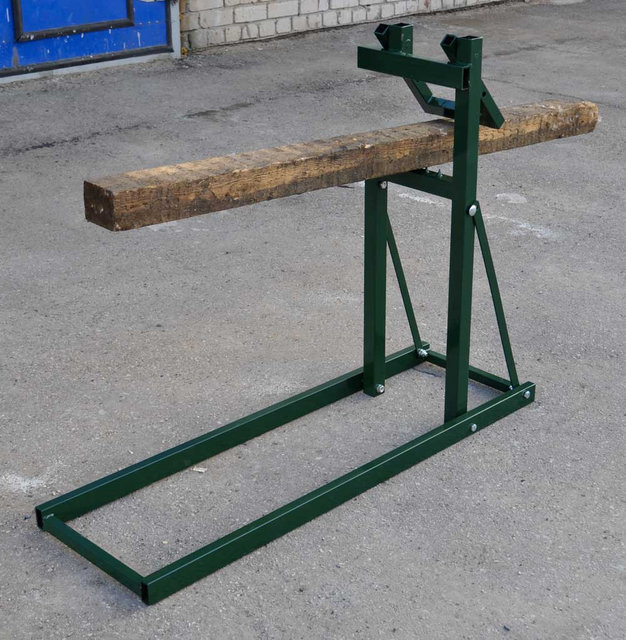

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

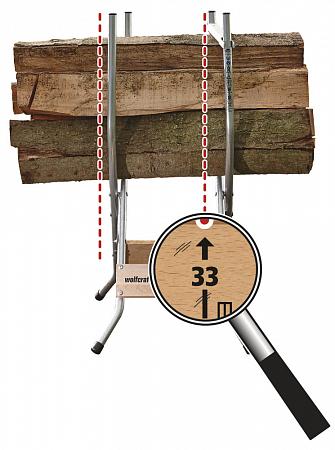

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

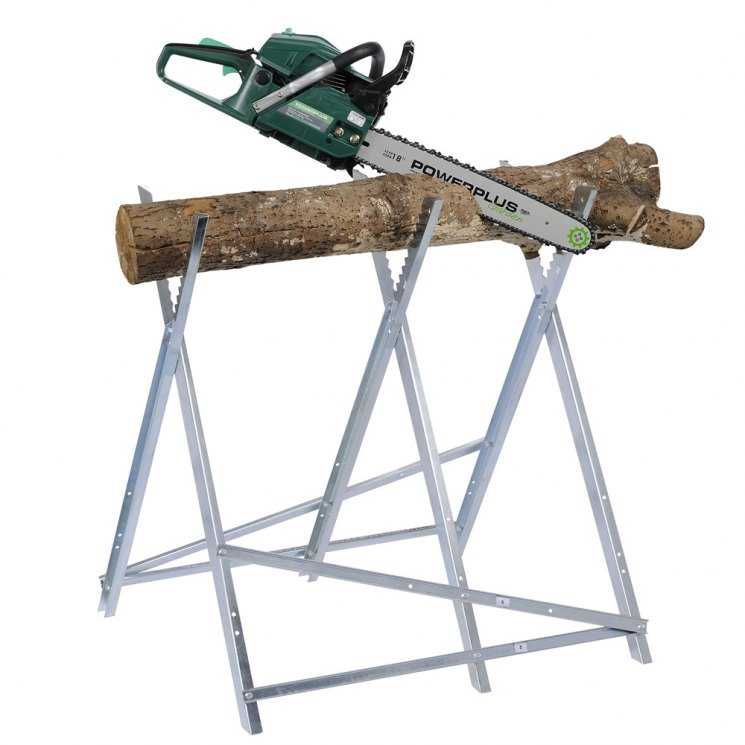

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное  — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Козлы для пилки дров бензопилой своими руками + фото, чертежи

Содержание

• Как сделать своими руками козлы для распиловки дров бензопилой
• Как сделать своими руками козлы для распиловки дров двуручной пилой

На дворе XXI век, мир уже перестал удивляться технологическим новинкам. В магазинах выставлены красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные под распиловку электро- или бензопилой. На них даже просто приятно посмотреть, как великолепно они изготовлены: и бревно зажимают надежно, и распиловку делать очень удобно, и компактные к тому же. Однако в жизни народ наш как пользовался различными вариантами дедовских козел, так и продолжает пользоваться. Анахронизм и скупердяйство? Отчасти есть, но главное – «классические» козлы очень удобны и практичны. Мудры и опытны были наши предки. Даже ударение в слове, которое обозначает это приспособление, поставили так, чтобы в дальнейшем не возникало недоразумений и не путали люди термин из хозяйственного обихода с названием ни в чем не повинных животных.

Собрать эту конструкцию может быстро любой человек, материалы для изготовления козел для пилки дров практически всегда есть под рукой. Однако всей кажущейся простоте, стоит сначала нарисовать чертеж или эскиз. И работать будет проще, и ошибки не придется исправлять. Обязательно надо учесть рост человека, который будет пилить дрова, и вид пилы, которой дрова будут распиливаться – двуручной или бензопилой.

Как сделать своими руками козлы для распиловки дров бензопилой

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная «пята» сделана так, что бревно не может нарушить их равновесное положение.

Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

К достоинствам такой конструкции относятся:

• Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
• Отсутствует опасность зажатия цепи.
• Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
• Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
• Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

Как сделать своими руками козлы для распиловки дров двуручной пилой

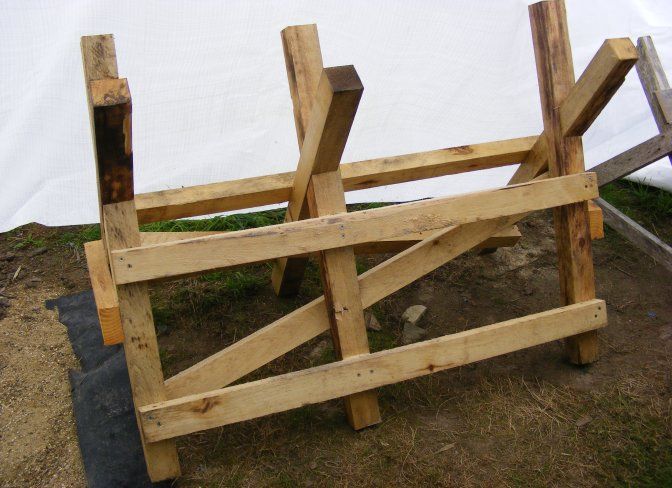

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

• Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
• Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
• Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
• Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
• Саморезы 5х100 мм, всего порядка 30 шт.
• Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту.

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

• Чистка дымохода своими руками
• Домашняя мини сауна в квартире своими руками
• Как высушить подвал и погреб от сырости
• Как вывести плесень в квартире

Козлы для распиловки дров вручную и бензопилой своими руками

В мире не существует мужчины, которому не приходилось распиливать бревно, чтобы потом наколоть дрова. Если эта задача разовая, то справиться с ней несложно. Но если же человеку приходится пилить древесину с определенной регулярностью, рекомендуется приобрести или сделать самостоятельно козлы для распиловки дров – приспособление, способное облегчит процесс и значительно упростит задачу.

Содержание

• Функции козлов
• Домашнее изготовление козлов для ручной распилки
• Регламент работ
• Козлы для работы с бензопилой
• Особенности и преимущества козлов под бензопилу
• Особенности хранения и принципы эксплуатации козлов

Функции козлов

Козлы для распиловки – важный инструмент в каждом хозяйстве, особенно в период подготовки к отопительному сезону. При их помощи владельцы могут быстро и легко распилить толстые бревна и доски.

Приспособление для распиловки бревен бензопилой

Достоинством этого изделия является то, что его мастера могут не покупать, а сделать своими руками. Для этого потребуются следующие материалы и приспособления:

• качественный брус;
• гвозди;
• саморезы;
• столярные инструменты.

Если человек умеет обращаться с молотком, на изготовление козлов уйдет не более 2–3 часов, а изделие прослужит не менее 5–7 лет.

Профессионалы предпочитают пользоваться металлическими козлами, подобное изделие надежное и долговечное. Но соорудить их самостоятельно сложно, а на изготовление уйдет намного больше сил и ресурсов.

Козлы из металла своими руками

Домашнее изготовление козлов для ручной распилки

Изготовить козлы для резки дровяных изделий совсем несложно, но прежде чем приступать к активным действиям, мастеру нужно обдумать, какой именно будет конструкция.

Выполняя чертеж, необходимо определиться, какой размер должен быть у изделия и разобраться с углом наклона опоры, важнейшую роль играет и высота рогов. Специалисты предупреждают, чтобы работать с козлами для распиловки было удобно, при их изготовлении нужно учитывать такие моменты:

• Рост человека.
• Какая порода дерева будет чаще всего распиливаться.
• Какой вид инструмента будет применяться для распилки – обычная пила или бензопила.

Высота расположения бревна влияет на то, сколько времени человеку потребуется, чтобы полностью распилить его. Как показывает практика, оптимальная высота для опоры – от 90 до 110 см в зависимости от роста человека.

Когда все габаритны будут подсчитаны, нужно заранее подготовить все материалы, требующиеся во время работы:

• Брус для изготовления основы. Лучше всего взять брус, сечение которого будет 100×100 мм, а оптимальная длина – 1,1 метра.
• Для ножек потребуются бруски с сечением 50×50 мм, но длиной в 360 мм. Необходимое количество – 2 штуки.
• Для усилителей под ноги потребуется брус с дюймовым сечением, длина – 1,3 метра.

Виды бруса

Нужно будет обязательно запастись большим количеством саморезов и средством для обработки дерева от гниения. Для изготовления козлов своими руками понадобятся такие инструменты:

• строительный уголок и рулетка;
• ножовка;
• карандаш;
• молоток;
• несколько разных стамесок;
• отвертки.

Регламент работ

Брус для изготовления основы нужно разметить для 12 пропилов – по 6 штук с каждой стороны, их глубина обязана быть около 2,5 см, они будут выступать в качестве пазов для рогов с ножками.

Схема конструкции козла

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

• 4 деревянных бруска среднего диаметра;
• металлическая труба длиной 1,5 метра;
• прочная веревка или трос;
• прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Козлы для работы с бензопилой

Пилить дрова при помощи бензопилы легче и удобнее, если бревно толстое и мокрое. Но необходимо понимать, что козлы для распилки бензопилой должны быть крепкими и прочными.

Профессионалы советуют использовать для их изготовления другую конструкцию. Поскольку распиливание бревен этим мощным инструментом требует много места – один край бревна всегда будет свешен, специалисту придется заранее обдумать, где именно будут располагаться козлы.

Конструкция козла для работы с бензопилой

Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.

Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

Особенности и преимущества козлов под бензопилу

Профессиональные козлы для работы бензопилой обладают такими преимуществами:

Профессиональный козел для распила брёвен бензопилой очень удобен в использовании

• При помощи такого оборудования владельцы могут пилить дрова в одиночестве, поскольку передвигать бревно в процессе работы не придется.
• Цепь инструмента гарантированно не зажмется.
• Мастер сможет самостоятельно регулировать длину колодок, на которых пилится бревно.
• Отпиленные бревна будут скатываться в противоположную от пильщика сторону.
• Чаще всего для работы с бензопилой производят мобильные козлы, их очень легко складывать и они занимают совсем немного места в сложенном положении.

Если же у человека нет возможности приобрести готовое изделие, ему необходимо попытаться сделать его самостоятельно. Очень неплохо зарекомендовал себя метод с использованием тяжелой основы и креплением пары рожек для фиксации бревна.

В качестве основы многие мужчины используют колесо от машины – его металлический каркас, но потом утяжеляют его при помощи вспомогательных материалов. Такая конструкция является не совсем продуктивной, но работать с ней вполне удобно.

Особенности хранения и принципы эксплуатации козлов

Если изготовить козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон. Но необходимо учитывать, что на козлы будет приходиться большая нагрузка. Чтобы продлить срок их эксплуатации, рекомендуется хранить приспособление должным образом.

Хранения козла для распиловки брёвен в теплом помещении, позволит продлить срок службы на много лет

Специалисты уверяют, чтобы древесина не начала гнить раньше, козлы нужно не только обработать специальным составом, но и хранить в сухом помещении при температуре выше 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не приведет к разрушению материала.

Очень важно соблюдать правила заготовки, козлы не следует перегружать слишком тяжелыми и массивными бревнами, поскольку они могут просто не выдержать чрезмерную нагрузку и развалятся.

Козлы для распиловки – незаменимое приспособление, оно необходимо в каждом частном доме. Если не хочется покупать их, то инструмент мастера могут с легкостью соорудить своими руками, тем более что для этого не потребуются дорогостоящие материалы и инструменты.

Но специалисты предупреждают, во время изготовления нужно строго следовать алгоритму действий и соблюдать правила безопасности, в противном случае легко нанести себе увечья.

Еще одна рекомендация – прежде чем начать пилить дрова требуется проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такого оборудования способна спровоцировать повреждение козлов или человека.

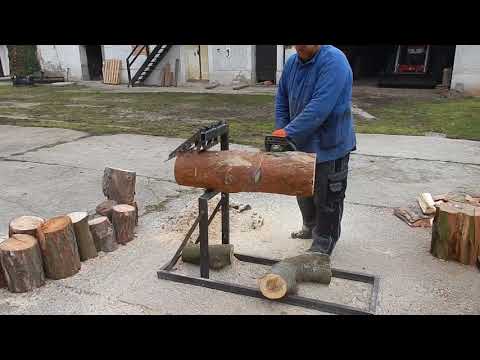

Видео: Козлы для распиловки дров своими руками

как сделать простой деревянный козёл по чертежам самому для распила дров бензопилой?

1. Как сделать деревянную конструкцию?
   • Для работы двуручной пилой
   • Для пиления бензопилой
2. Как сделать козла из металла?
3. Рекомендации

Что делать, если нет возможности приобрести козлы для распиловки древесины? Попробуйте сделать оборудование своими руками. Это совсем несложно, если следовать инструкции и заранее подготовить все необходимое для сборки.

Как сделать деревянную конструкцию?

Козлы для распиловки древесины представляют собой простую в изготовлении конструкцию, которая упростит процедуру распиловки крупных блоков на мелкие детали. Кроме того, самодельное оборудование также поможет в распиловке стальных досок и досок из дерева. Собрать козлов можно самостоятельно, воспользовавшись простым чертежом. Перед началом работ необходимо подготовить фундамент.

• Деревянный блок. С его помощью можно будет быстро собрать необходимую конструкцию будущего устройства. Единственный минус – низкая устойчивость к повышенной влажности. Если вы планируете хранить коз во влажном помещении, вам потребуется обработать древесину специальными составами.
• Деревянные столбы. К преимуществам можно отнести простоту сборки и низкую стоимость за счет уменьшенного диаметра материала. Минус — козлы не особо надежны.
• Стальной профиль. Отличный вариант для сборки надежной и прочной конструкции, способной прослужить более десяти лет. Минусы – высокая цена и необходимость сварки.

А также для сборки козла своими руками можно использовать металлолом. С ее помощью получится сделать довольно простую конструкцию, если следовать рекомендациям чертежей и схем.

Перед сборкой важно не только подготовить чертеж, но и учесть ряд нюансов.

• Рост оператора. Высота конструкции будет зависеть от того, кто будет работать на станке. Важно, чтобы во время рубки бревна человек не сильно наклонялся и, наоборот, не пытался встать на цыпочки.
• Размеры инструмента. Распиловка бревен должна быть удобной, поэтому козлы должны идеально подходить под пилу.
• Прочность и размеры древесины. Козлы должны выдерживать брусья и не деформироваться под их нагрузкой.

Лучшим решением будет собрать машину выше одного, но ниже 1,1 метра. Это лучший вариант, при котором не будет сильной нагрузки на спину и руки. Остальные размеры следует подбирать исходя из размеров бревна, пилы и ряда других нюансов, которые могут повлиять на процесс распила бревна.

Для работы двуручной пилой

Использование стандартной эстакады при работе двуручной пилой невозможно, в связи с высоким риском возникновения опасных ситуаций. Одним из наиболее распространенных является опрокидывание оборудования, которое происходит из-за сильного перемещения станка из стороны в сторону из-за знакопеременных перерезывающих усилий, возникающих при распиловке бревен. Предпочтение следует отдавать более сложным схемам, благодаря которым можно будет собрать более устойчивую и прочную конструкцию. В первую очередь нужно учесть ряд нюансов.

• Ширина опорных ножек должна быть увеличена. Это связано с необходимостью обеспечения устойчивости конструкции.
• Должна быть предусмотрена дополнительная обвязка крестовин козла. Это можно сделать с помощью деревянной стяжки. Такой раствор повысит прочность конструкции в несколько раз.
• Пропорции и размеры станка должны быть подобраны таким образом, чтобы на нем было удобно работать. Оператор не должен подвергаться большим нагрузкам и пила не должна шататься.

Соблюдение рекомендаций позволит собрать надежную и крепкую технику, которая справится с поставленной задачей.

Для пиления бензопилой

В основном для распила бревен в домах используются обычные бензопилы. С их помощью можно получить мелкие кусочки, поэтому малогабаритные козы подходят для организации эффективной работы. Сборка простой конструкции станет отличным решением для работы с ручной бензопилой. В первую очередь следует позаботиться о материалах. Вот что вам нужно.

• Брус сечением 10х10 см и длиной до 1,2 м для основания конструкции. Этого будет вполне достаточно для организации распиловки некрупных дров.
• Брусья сечением 5х5 см и длиной до 1 м для изготовления ножек. В основном вам понадобится 4 штуки, но для запаса лучше подготовить один брусок.
• Брусок сечением 5х5 см и длиной 36 см для изготовления «рожек». Вам понадобится 2 шт.

Если вам нужна более прочная конструкция, вам также следует подготовить 1-дюймовый блок для укрепления ног козла. В среднем вам понадобится до 4 штук таких опор, но при необходимости будет достаточно и 2-х. А еще потребуется приобрести крепеж для сборки конструкции машины и обеспечения ее устойчивости и работоспособности. Хорошим решением станут обычные саморезы для работ по дереву. Ширина крепежа должна быть не менее 45 мм, а длина до 100 мм. Общее количество креплений до 40 штук. Наконец, защитить древесину от преждевременного старения и гниения помогут специальные пропитки, краски и лаки.

Вам не нужно покупать все с нуля. Если на участке остались материалы от прошлых хлопот, их легко пустить в работу, собрав не менее надежный станок для распиловки дров. Итак, когда все материалы подготовлены, можно приступать к поиску необходимых инструментов. Вот что нужно оператору.

• Ножовка по дереву. Понадобится для выравнивания брусков, чтобы повысить устойчивость конструкции.
• Угол здания. Поможет сделать поверхность более гладкой, чтобы конструкция потом не скатывалась.
• Простой грифель. Необходим для нанесения меток для надежной сборки станка.
• Отвертка или крестовая отвертка. Инструмент для затяжки саморезов.
• Молоток. Потребуется забить гвозди в конструкцию при монтаже обвязки.
• Рулетка. Используется для измерений с целью достижения высокой точности сборки.
• Кисть. Необходимо нанести защитное покрытие на элементы козла.

А еще вам понадобится стамеска.

После подбора аксессуаров и инструментов, а также подбора оптимального чертежа можно приступать к сборке козла для распиловки дров.

Работу рекомендуется начинать с обработки дерева или металла, чтобы в дальнейшем не возникало проблем с нанесением защиты на труднодоступные места. Очередные этапы сборки конструкции.

• Разметка выполняется на деревянных брусках, где впоследствии будет производиться рез пилой. В среднем у одной козы имеется до 12 пазов для крепления ног и рогов. Глубина одной канавки должна быть не менее 2,5 см. Этого будет вполне достаточно, чтобы обеспечить надежное крепление элементов.
• Далее собирают конструкцию, обращая внимание на то, чтобы пазы были на 2-3 мм меньше ножек. Таким образом можно добиться полной фиксации брусков.
• Третий этап предполагает установку креплений. С помощью саморезов устанавливают дополнительные элементы конструкции, повышающие ее прочность и устойчивость.
• После этого начинают устанавливать усилители, благодаря которым можно будет повысить безопасность рабочего места, и исключить риск неожиданного расхождения ножек в процессе резки. Установка арматуры представляет собой несложную процедуру, при которой отрезается нижняя часть ног козла. Работа проводится для того, чтобы впоследствии на ноги можно было установить дополнительные крепления.
• Последний этап – дополнительная обработка древесины специальными защитными составами. Обработку проводят морилкой, после чего конструкции дают высохнуть.

Когда древесина полностью высохнет, козлы готовы к использованию.

Как сделать металлическую козу?

Если под рукой нет дерева или хочется сделать более прочную конструкцию, можно собрать козлы из металлических элементов. Ключевые преимущества самодельных станков для распиловки дерева из металла – высокая прочность и долговечность. Кроме того, металлические конструкции отличаются высокой устойчивостью к внешним воздействиям. Чтобы собрать надежную машину, вам понадобятся следующие детали.

• Профильная труба. Будет служить основанием конструкции. Размер поперечного сечения трубы должен быть 50 мм в диаметре. Общее количество штук 5.
• Деревянный брус сечением 50х59 мм и длиной до 100 мм, который будет выполнять роль усилителя, повышающего устойчивость конструкции.
• Электрическая ножовка или шлифовальная машина. Служит основным инструментом, с помощью которого можно будет проводить необходимые работы.
• Сантиметровая или обычная строительная лента. Необходимы для предварительной разметки элементов будущей конструкции с целью определения мест крепления деталей. А еще вам понадобится стандартный мелок, которым будут наноситься отметки.
• Крепеж. Здесь подойдут обычные болты. А также соединение элементов можно выполнить сваркой, но потребуется сварочный аппарат.

Когда все готово, можно приступать к сборке портальной конструкции. Основные этапы.

• В первую очередь необходимо составить точный эскиз будущего строения. Для этого следует воспользоваться готовыми чертежами и схемами или попробовать сконструировать козлов своими руками. На чертеже должны быть указаны размеры и количество каждого типа используемого элемента.
• Далее необходимо подготовить балки, которые будут использоваться в качестве основы. Для этого потребуется с помощью рулетки и мела определить места, где будут прикручиваться или привариваться ножки будущей конструкции.
• Третий этап включает в себя снятие мерок для крепления остальных элементов конструкции. В этом случае стоит предусмотреть возможность болтового или сварного крепления в зависимости от выбранного способа фиксации. Первый вариант подходит для изготовления мобильных козлов, которые при необходимости можно разобрать.
• Когда все отметки поставлены, можно приступать к сборке конструкции с помощью крепежа или сварки.
• Следующий этап предполагает установку деревянных брусков по всей длине станка. Это решение предотвратит столкновение металла с пилой и поможет избежать деформации или сколов последней.

В завершение металл и дерево останутся обработанными защитными составами для предотвращения преждевременного старения конструкции.

Рекомендации

Процесс изготовления козлов для распиловки дров не представляет сложности, если соблюдать основные рекомендации и схемы. Вот несколько советов, которые облегчат вашу работу и дадут вам шанс сделать ее правильно.

• Сборку лучше начать с подготовки отверстий под крепеж. Для этого нужно поставить две опоры друг на друга, а на расстоянии 70 см от нижнего края просверлить отверстие, куда в последствии войдут болты или шурупы. Тогда собрать козлят не составит труда.
• Перед началом работ следует тщательно обработать как деревянные, так и металлические элементы. Для этого следует использовать специальные составы, которые продаются в строительных магазинах. Обработка по дереву и металлу имеет разный состав, это тоже надо иметь в виду.
• Сварочные работы должны проводиться в соответствии с требованиями техники безопасности. Это означает, что должны быть обеспечены средства индивидуальной защиты в виде специальной шапочки, перчаток и фартука.
• Чтобы деревянная конструкция была более устойчивой, стоит заранее выровнять бруски рубанком или другим инструментом. Также дерево рекомендуется отшлифовать, чтобы во время работы не разводить занозы.
• Металлические станки лучше делать разборными. Сварные швы снижают прочность конструкции и делают невозможной транспортировку козла в другое место. Поэтому при выборе способа соединения лучше отдать предпочтение болтам.

Возможна сборка козлов для распиловки дров своими руками. Процесс включает в себя несколько простых шагов. Стоит только найти схему с размерами, подготовить необходимые инструменты, и буквально через несколько часов конструкция будет готова.

Далее смотрите мастер-класс по изготовлению козла для рубки дров своими руками.

Комментарий успешно отправлен.

Рекомендуем прочитать

Козлы для распиловки дров своими руками. Козлы для распиловки дров своими руками

Козы для закладки дров своими руками? Без труда! Хорошие хозяева позаботятся о том, чтобы у них было достаточно дров на зиму. Для их заготовки необходимо иметь незаменимый инструмент всех владельцев частных домов – козлы на дрова.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать, изготавливать заготовки и с точностью до миллиметра резать металлические полосы или деревянные доски.

Сделать козла своими руками довольно просто, и с этим справится даже тот, кто не имеет особых навыков.

просмотров

Для изготовления классического варианта такого оборудования для распиловки вам понадобится любой из материалов:

Несмотря на то, что сама конструкция проста, разделочные козлы можно отнести к разряду станков. По этой причине при изготовлении следует соблюдать некоторые условности, одна из которых – наличие чертежа или плана, по которому будет производиться сбор. При планировании необходимо подписать все размеры, это же касается даже самых мелких деталей.

Также важно правильно подобрать правильный угол наклона, так как это повысит уровень удобства при распиловке древесины бензопилой. При соблюдении всех нюансов вы получите удобную и прочную во всех смыслах конструкцию. Так, козлы для пожарной пилы будут мобильны, а значит, вы сможете их переносить и использовать в любом удобном месте.

Критерии выбора

Главное обращайте внимание на сборку, это размеры. Это повлияет на это:

От того, какие размеры будут выбраны, будут зависеть все затраты времени на работу. Оптимальный вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут располагаться горизонтально. Работать будет легко, а нагрузка на спину снизится.

Особенности применения инструментов при работе на козлах

Если вы планируете обрабатывать дерево обычной двуручной пилой, то вам наверняка понадобится надежная подставка для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант — создать лесной упор, что даст вам преимущество в установке опоры в любом месте. При использовании механизированного инструмента, такого как бензопила, позаботьтесь о прочной поверхности козла.

Учтите, , что эту возможность следует предусмотреть еще на этапе макета, так как это поможет сделать дизайн пригодным для того или иного инструмента.

Козлы для растопки дров имеют свои особенности, так как есть отличия в правилах эксплуатации, влияющие на безопасность работника. В этом случае нужно будет позаботиться о месте для свободного подвешивания материала, который будет распиливаться. Таким образом, вы можете избежать зажима инструмента с полюсом.

Сделать коз

Делаем козлы для работы ручной пилой

Поскольку для распила обычно используются обычные ручные пилы, козлы могут быть выполнены в их стандартном размере. При их использовании у владельца получится удобная и габаритная машина, которая в то же время будет достаточно прочной.

Для этого потребуются следующие материалы:

1. , размеры которого 10*10 см в разрезе. Этого будет достаточно для закладки дров на средних козлах. Брус должен быть в длину 1-1,3 м.
2. Ноги козла можно сделать меньше в разрезе. Вам будет достаточно взять брус 5*5 см и длиной в 1 м. Ножек должно быть 4 штуки.
3. Немаловажным будет и установка «рогов», здесь можно взять такой же брусок, но в длину он должен быть 37 см. Для сборки понадобится два бруска.
4. Иногда он также может спать под ногами конструкции. Для этого используйте деревянный брусок с поперечным сечением 1 дюйм. В идеале используйте 4 таких опоры, но можно обойтись и двумя.
5. В роли крепежа лучше всего подойдут простые автомобильные саморезы, ширина которых будет 4,5 см, а длина 10 см. Чтобы укрепить его надежно, потребуется от 30 до 40 штук.
6. Чтобы защитить брус от гниения, потребуется покрыть готовую конструкцию лаком или защитной краской. Еще нужно купить симилет для дополнительной обработки.

Этот список актуален, если вы хотите сделать всю конструкцию своими руками с нуля. Но у тех, кто уже давно имеет земельный участок, наверняка есть другие материалы, которыми можно заменить некоторые составляющие списка.

Для начала монтажных работ вам потребуются следующие инструменты:

• Для глушения и выравнивания потребуется обычная работа с деревом.
• Для того, чтобы сделать своими руками станок был ровным и не ломался при использовании, следует использовать строительную площадку.
• Чтобы сделать штамп на материале, вам будет достаточно простого карандаша.
• Шурупы лучше всего вкручивать крестовой отверткой или отверткой.
• При фиксации «рогов» потребуется молоток для забивания гвоздей.
• Рулетка для замеров потребуется на этапе замеров.
• Долото.
• Чтобы покрыть готовую конструкцию защитным слоем, потребуются / краски и малярная кисть с шириной ворса 4-5 см.

После того, как вы выбрали весь нужный материал для создания козла для дров, можно переходить к сборке. Начинать работу лучше всего с обработки бруска. Делаем разметку пропилов, с каждой стороны их должно быть по 6 штук. Общее количество пазов для крепления ножек и розкина 12.

Глубина каждого из них должна быть около 3 см, этого будет достаточно для надежного закрепления. При забивании следите, чтобы пазы были на 3 мм меньше ножек — это позволит быстро закрепить брусья. После того, как основная часть работы выполнена, можно переходить к установке креплений. Составные детали будут хорошо закреплены с помощью самоотверженности.

Далее необходимо установить усилитель крепления, который обеспечит не только устойчивость и крепость, но и сделает рабочее место надежным, а также исключит возможность расхождения ножек. Для установки лепите нижнюю часть, чтобы можно было установить дополнительные крепежные детали. Когда сборка завершена, можно переходить к нанесению слоя защиты в виде вуали. Когда козы высушены, их можно использовать.

Делаем козлы для работы двуручным инструментом

Использование обычных козлов для двуручной пилы или подобного инструмента может привести к небезопасным ситуациям, например, к опрокидыванию станка. Это может происходить из-за расшатывания при попеременном смещении во время пиления. По этой причине следует побеспокоиться о безопасности и монтаже прочной конструкции.

Важно , о том, что данный проект имеет Х-образную форму, а материал должен быть прочным и толстым (толщина в сечении не менее 10 см). Кроме того, на стержнях должна быть металлическая затяжка.

Так как сделать такие козлы для завалки дров своими руками уже сложнее ввиду особых требований к устойчивости, то ширина нижней опоры должна быть намного больше покрышки верхней части. Добиться хорошего показателя прочности удается благодаря дополнительной обвязке крестовин для опирания деревянной стяжкой.

Для этого достаточно будет взять простую доску небольшой длины. При выполнении всех вышеперечисленных советов вы сможете собственноручно изготовить добротную заправочную машину для дров. Размеры и пропорции можно оставить без изменений.

Мобильные деревянные козлы

По конструкции обычные козлы довольно большие и громоздкие, что усложняет транспортировку. Но можно сделать облегченный вариант, который будет в виде складной машинки и его будет легко переносить. Обычно для изготовления таких конструкций требуются большие затраты и больше времени на сборку.

Для складных конструкций потребуются материалы:

Во избежание лишних затрат при изготовлении козла для засыпки дров и снижения вероятности поломки был продуман процесс сборки, который сам по себе очень прост. Начнем с БРУСЕВА. Их можно сделать и своими руками из досок 5 см. Когда все готово, нужно поставить отметки на месте секции, куда будут устанавливаться ножки. После того, как все просверлено, требуется для трубы завести основание в брусок, и установить ножки на место. Далее делаем ограничитель для стоек, который не даст ножкам вернуться назад.

Важно быть предельно внимательным и подобрать одинаковую длину для обеих сторон, что даст козам раскрываться от 360 до 450 градусов. Так у вас получится конструкция, которую будет легко собрать и понять, и ее можно будет хранить в небольших помещениях.

Основным преимуществом станков для резки металла является высокая прочность, устойчивость и длительный срок службы.

Так как это устройство будет делаться своими руками, вам потребуются такие материалы и инструменты:

Перед началом сборки у вас на руках должен быть готовый эскиз. После того, как вы определитесь с размерами, следует подготовить балки основания, на которых должны быть места для приваривания ножек и розеток.

Далее делаем замеры и отрезаем остальные детали. Если хотите сделать мобильную козла, то соединения сделайте разборными, это возможно при использовании болтов. Если вы хотите сделать стационарную машину, достаточно простой сварки составных частей друг с другом. И в финале на продольную основу крепится деревянный брус на всю длину — это поможет избежать контакта пилы и металла.

Заключение

Как видите, ничего сложного в этом нет. Единственная трудность, которая может возникнуть, это отсутствие инструмента, но все легко исправить, если одолжить то, что нужно, папа/брат/сосед. Готовые чертежи можно найти в интернете, в них уже будет проставлено. Оценивайте свои силы объективно, и тогда вы сделаете своими руками приспособление для подачи дров!

Козел на дрова — вещь, конечно, достаточно архаичная. Но тяжело, если хозяин дома обходится без них. Понятно: с этими массивными, но абсолютно без сопровождения дровами рубить намного проще и удобнее. Не думаю, что нежелание приобретать его в готовом виде является выражением какой-то оценки. Несмотря на то что! Козы на дрова своими руками получаются более приспособленными к потребностям своего хозяина. Да и сделать их не так уж и сложно. Именно об этом я и хочу вам рассказать в сегодняшней статье.

Как сделать козла под двуручную пилу

Решив построить козлы на дрова своими руками, следует помнить, что наиболее важными их параметрами являются:

1. Высота. Это понятно. Если долго работать в неудобной позе, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемая высота – 90 ÷ 110 см. Однако его точное значение зависит от роста и рабочих привычек человека, который будет пользоваться этим устройством.
2. Прочность, связанная со стабильностью. Это часто объясняется достаточно большим весом распиливаемых бревен, а также наличием постоянных поочередно изменяющихся усилий, прилагаемых к штырям. Так как эти усилия могут привести к поломке козла, в качестве опорных стоек следует использовать опоры толщиной 100 мм и более.

Что понадобится для изготовления козочки

Для изготовления козла для закладки дров потребуется баран следующих размеров:

• 100×100, длина 1100 мм. Он станет основой дизайна. При желании его можно заменить ровным сухим не очень толстым бревном;
• 50 × 50 в четырех сегментах, длина 1100 мм. Они будут использоваться в качестве головы козла ноги;
• 50×50 на два отрезка длиной 350 мм для изготовления «рожек»;
• 50×50 двумя отрезками длиной 1100 мм для обвязки опорных стоек.

Дополнительно необходимо запастись саморезами 5×100 мм (30 штук), защитной пропиткой и соответствующими инструментами (ножовка, стамеска, молоток, отвертка).

Козел — это устройство, необходимое для работы. Но и о здоровье нужно думать. Для этого можно поставить турник, о котором рассказано в статье.

Порядок изготовления деревянных козлов

На бруске, составляющем основу козла для закладывания дров, сделать проходки из расчета 2 на каждый из 6 пазов, т. е. всего 12 пропилов. Глубина будущих канавок должна быть 25 мм. В них будут установлены опорные ножки и пара рожков. Желательно, чтобы каждый паз был слегка предназначен для него бруском 1,2-2 мм . То есть расстояние между пропилами должно быть около 48 мм. За счет этого бруски будут с усилием входить в пазы, что придаст дополнительную прочность всей конструкции.

Образец канавок между гребными винтами сделать с помощью зубила и молотка. Подпертые ножки и рожки впиваются в пазы с усилием и фиксируются саморезами. Нижние концы опорных брусков нужно подписать под угол, чтобы козёл на земле стоял ровно и устойчиво. Это полностью готовая основа козла.

Следующий этап изготовления козла для закладки дров заключается в выполнении обвязки их опорных ножек. Наличие брусков обвязки, фиксируемых самовытягиванием, не позволит ногам разойтись. Если выступает конец какой-либо из обвязочных планок, он проливается заподлицо с соответствующей ногой. Обработав изготовленную годбиощиту козой и дождавшись ее просушки, можно приступать к распиловке дров.

Если вы оформите подписку, вы не пропустите ни один из наших материалов. Оформить его очень просто: достаточно ввести свой e-mail в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Как сделать металлическую козу

Деревянные козлы для распиловки дров, скорее всего, следует считать классическим вариантом. Но это устройство может быть изготовлено из металла. К тому же он будет более надежным и долговечным.

Для его изготовления лучше использовать стальную трубу прямоугольного профиля 50×50 мм. Чтобы держать таких козлов было удобнее, конструкцию лучше делать не сварной, а скрепленной болтами. Это позволит его разобрать и хранить в подходящем для этого месте.

Металлические козлы не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость при распиловке.

Между собой отрезки труб закрепляются под 45°. Полученные кресты связывают с помощью той же трубы, что и в основной конструкции.

Итак, сделать козла на дрова своими руками – не такое уж и сложное дело. Материал для этого можно использовать любой. И при изготовлении особое внимание следует уделить устойчивости конструкции, ее прочности и соответствию росту пилгера.

Статья Фото Видео На дворе XXI век, мир уже перестал удивляться технологическим новинкам. Есть красивые и удобные приспособления для распиловки дров из Швеции, Канады, США, адаптированные к распиловке электрической или бензопилой.

Им даже просто приятно видеть, как здорово они сделаны: и бревно…

Водяные козлы: Чертежи приспособлений для максимально удобного распила (80 фото)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам участков. Ну и конечно для комфортной распиловки дров нужен специальный инструмент под названием козёл. Наверняка фото коз на дрова Многие видели в журналах или интернете. Это не сложное устройство, которое можно соорудить своими руками, к тому же оно непременно должно быть в домашнем хозяйстве. С их помощью удобно заниматься обработкой дерева, деревянных брусков или металлических профилей.

Довольно легко решить, из какого козла сделать козла. Ведь для изготовления этой простой традиционной конструкции достаточно использовать следующие материалы:

• деревянные хронометры обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• Деревянные столбы среднего диаметра, используемые для конструкций заборов. Этот способ экономичен в финансовом отношении, но не стоит рассчитывать на его надежность.
Металлические планки
• , которые обеспечат надежность конструкции и прослужат долгие годы.
• различных предмета отправлены в металлолом.

Хоть козёл для дров и простая конструкция, но по сути это машина. Следовательно, в процессе его изготовления нужно учитывать некоторые нюансы:

• необходимо иметь план (чертеж) будущей конструкции с пошаговыми инструкциями и расчетом размеров всех деталей.
• важно правильно рассчитать наклон опорных элементов для удобства использования.

Соблюдая эти нюансы, вы получите надежную, устойчивую и удобную конструкцию козла. Кроме того, благодаря своей мобильности его можно установить в любых местах.

При сборке главное учитывать размер оборудования, от которого зависит:

• человеческий рост
• параметры будущего устройства,
• крепости и размеров древесины, требующей обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается высота 90-110 -11 см. В результате этого работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, и рабочий процесс станет намного проще.

При обработке дерева двуручной пилой требуется устойчивая опора для второй руки. Стоит заранее позаботиться о сборке устройства.

Можно остановить от Лесина, который можно установить в любом желаемом месте.

Козлы для бензопилы должны иметь прочную поверхность и место для свободного расположения автомобиля при резке, во избежание зажатия бензопилы при резке полотна.

Ручная обыкновенная пила чаще всего используется для заготовки некрупных дров, поэтому козёл подходит под стандартные размеры и его несложно соорудить своими руками, имея в наличии:

• деревянный паз сечением 10х10 см и длиной от 1 до 1,2 м.
• отрезок ГРМ 5х5 см и длиной 1,0 м для устройства ножек аппарата в количестве 4 шт.
• такой же брусок, но длиной 36 см для изготовления «рожек» в количестве 2 шт.
• брусса размером 1 дюйм в количестве 2 или 4 штуки для дрейфа лапок.
Саморезы
• в количестве 30-40 шт. Для крепления деталей.
• морилка, краска или лак для защиты козлов от гниения Бруусев.

Вы также можете использовать любой здоровый материал, подходящий для конструкций коз.

Для сборки необходимо подготовить следующий инструмент:

• Ховен — для резки и выравнивания поверхности бруска,
• уголок — для контроля ровности элементов, важных для устойчивости конструкции,
• графитный карандаш для нанесения необходимых отметок,
Отвертка
• или шуруповерт отвертка,
• молоток,
• долото,
• рулетка,
• кисть (4-5 см).

Как только нужный материал и инструмент подготовлены, можно переходить непосредственно к сборке устройства. Изначально стоит обработать основные бруски. Нанесите разметку для будущих пропилов в количестве 6 штук с каждой из сторон. Всего должно быть 12 канавок для ножек и рожков устройства.

Для надежности закрепления каждой из канавок глубина 2,5см. Для плотного крепления брусков пазы должны быть на 2-3 мм меньше, чем для ножек. После обработки и установки конструкции на ножки следует перейти к устройству крепления с помощью шурупов.

Обязательно установите крепежные детали для надежной устойчивости и долговечности устройства, а также обеспечения безопасности работы.

На ножках разрядите нижние части так, чтобы установить крепления элементов усиления. Собранную конструкцию необходимо покрыть защитным средством в виде вуали.

Высушите изделие и успешно работайте в хозяйстве.

Для изготовления козла для двуручной пилы и аналогичных ему инструментов следует позаботиться о повышенной устойчивости конструкции. Обеспечить это поможет более мощный таран толщиной не менее 100 мм и стягивающий металл.

Ширина стоек шире указанной выше. Кроме того, можно предусмотреть деревянную стяжку из обычной недолговечной доски.

Сделать мобильное устройство, можно построить складных козлов. Но это трудоемкий и экономически эффективный процесс. Для этого вам потребуются: 4 крепких небольших бруска, металлическая труба 1-3 м, ограничитель, сверло для деревянных деталей.

Процесс сборки достаточно прост. Из доски толщиной 50 мм нужно сделать бровки. Сделайте вырезы для ножек. На каждом бруске сделайте отверстия для труб.

Запустить основание и установить ножки. Установите ограничитель так, чтобы они не уходили в сторону. Козы металлические

Самый прочный, устойчивый и долгоэксплуатируемый вариант лесопильных станков. Для создания самостоятельно нужно:

• Труба (уголок) диаметром 5,0 см — 5 шт, для основы,
• брус деревянный не более 10 см и сечением 50х59 мм,
• болгарка или ножовка
• критерий,
• мелок,
• Аппарат для сварки, болты.

Перед прессовочными работами необходимо подготовить эскиз будущего устройства. После этого можно приступать к тренировке основного пучка, с отметками для устройства ножек и рожек.

Затем подготавливаются другие необходимые элементы конструкции. Для подвижности конструкции соединительные узлы следует выполнять на болтах, чтобы при необходимости разобрать их.

Соединения стационарного устройства можно сваривать сварочным аппаратом. В конце брусок фиксируется по всей длине конструкции во избежание контакта пилы и металла.

В готовом виде изделие должно выдерживать значительный вес, но важно хранить его в сухом помещении, избегая влажного климата и сырости.

Не менее важно правильное использование коз. Не загружайте на него слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распиловки дров с помощью ручной пилы или бензопилы. Этот прибор просто незаменим в домашнем хозяйстве для заготовки дров и дымохода, для топки печи, мангала или камина в доме.

Охлаждение большого количества дров — занятие трудоемкое. Каждый, кто хоть раз этим занимался, наверняка знает, что делать это на Земле или в положении полуновичка не слишком удобно. Если говорить откровенно, то после нескольких БРУСЕВ такое занятие начинает жутко раздражать. Тем не менее, существуют козлы для дров, которые позволяют значительно упростить задачу и сделать выполняемую работу менее трудоемкой и быстрой.

Все гениальное просто

Сама коза — конструкция достаточно простая, и справится даже человек, никогда не занимавшийся такими вещами. Тем более, что в настоящее время существует несколько производителей, каждый из которых подходит для определенных случаев. Козы могут быть изготовлены из дерева или металла. В первом случае конструкция получается очень легкой, а ее прочность ограничена. При этом для его создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел намного прочнее и долговечнее, но на его изготовление сил и ресурсов больше. В любом случае есть и первый и второй вариант.

Материалы и инструменты

Перед началом работы необходимо получить материалы и инструменты. Для начала давайте рассмотрим, как создать деревянную козу. Для этого вам понадобится отрезок ГРМ 100х100 и длиной 110 сантиметров для основы. Для «рогов» и «ножек» берут ГРМ сечением 50х50 длиной 36 и 110 сантиметров соответственно. Также желательно позаботиться о «ногах» усилителей, которые придадут устойчивости. Для этого вам понадобится дюймовая доска. Желательно брать две, каждая – по 130 см.

Что касается инструмента, то его понадобится немного, и он найдется у каждого. Для выполнения работ необходим молоток, зубило, а также ножовка. Придется купить 25-35 шурупов, если, конечно, у вас их нет. Помимо всего этого желательно иметь строительный уголок с карандашом, что позволит выполнить более аккуратно. Без отвертки не обойтись, хотя отвертка предпочтительнее.

Общие положения

Деревянный козёл для дров должен быть лёгким, удобным и прочным. Крайне важно понимать, что конструкцию нужно подгонять под свой рост. Но давайте подойдем к рассмотрению этого вопроса более подробно и узнаем, как сделать козёл для засыпки дров своими руками. Чертеж в этом случае или хотя бы эскиз будет тем, что поможет выполнить всю работу более точно и быстро.

Высота черенка в большинстве случаев не должна превышать 110 сантиметров и быть меньше 90 см. Так что человеку не нужно приседать или слишком сильно наклонять корпус. Если вы планируете использовать двуручную пилу, то вам нужно позаботиться о верхнем рычаге. В этом случае на машину надевается дополнительный вырубной ламинат, выполняющий роль упора. Но если вы собираетесь работать бензопилой, то упор будет бессмысленным, из-за занятости обеих рук. При работе с бензо- или электроинструментом гораздо важнее позаботиться о максимальном срубе из козла. Так заготовка не будет зажиматься, что практически неизбежно при выполнении пилы между стойками козла.

Козлы для пожарных пил своими руками

Сборку станка производить с ножек. Хотя вариантов много, этот считается самым оптимальным и простым. В щетках, где находится место будущего соединения, делаются канавки для более прочного прилегания. Затем стойки накладываются друг на друга и крепятся с помощью саморезов. Веник переворота также должен иметь несколько канавок, в дальнейшем его необходимо тщательно притачивать к конструкции. Обязанности нужно выбивать с помощью стамески и молотка. Не забывайте также и о том, что пазы должны быть уже на несколько миллиметров больше, чем вставляемый в них брусок. Это позволит создать соединение с натяжением, которое будет достаточно прочным и надежным.

Размечены дюймовые планки, на местах которых будут усилители. Они нужны для обеспечения устойчивости ног. В принципе, козлы для засыпки дров своими руками делаются достаточно быстро, но обязательно все соединения делать качественно, поэтому не жалейте саморезов.

Для пиления двуручной пилой

Стоит отметить, что конструкция такого станка будет хоть и незначительной, но все изменения просто необходимы. Например, недопустимо использование узкого козла, так как знакопеременное усилие при выполнении работ приведет к опрокидыванию. Х-образную стойку имеет смысл делать из толстого и прочного корпуса сечением 100 мм. Кроме того, стяжку рекомендуется делать металлической. Такой подход максимально позволит козам не расшатываться во время работы. Чертеж козлов для засыпки дров двуручной пилой подразумевает уширение нижней части подставки. Оно должно быть больше на 100-150 мм, чем расстояние от поверхности до верха бруска. Если вы использовали деревянную, то и не укрепляйте конструкцию дополнительно тонким бруском. Остальные размеры оставляем прежними, а изменениям подвергается только нижняя часть опоры. Если последний элемент выполнен в стандартном варианте, то фокусировка для развязана.

Пилы для наполнения бензопилы

Бензопила относительно недорогой, но в то же время производительный автоматический инструмент для распиловки древесины. Поначалу специально под такое оборудование козлов не было, а сегодня есть. Классическая Х-образная конструкция плоха тем, что велика вероятность заряда цепи при выполнении резки. Именно по этой причине большой популярностью пользуются козлы, позволяющие бесплатно тратить Лесина. Чаще всего используются самосовершенствующиеся металлические конструкции. Модернизация заключается в том, что на один из концов устанавливается зубчатый зажим, позволяющий плотно крепить заготовку. В настоящее время существуют универсальные приспособления, которые имеют качественный зажим, а также полностью исключают рикошет при работе. Правда цена на такие машины начинается от 8000 рублей. Именно поэтому есть смысл сделать изготовление таких

Металлическая козла: особенности и преимущества

Основные преимущества металлической козлы заключаются в их ресурсе. Это более прочный и долговечный продукт, который обязательно сослужит вам хорошую службу. В этом случае вам понадобится металлический профиль сечением 50х50 мм, а также тумба и болты или сварочный аппарат. Желательно иметь заранее подготовленный чертеж и эскиз с напечатанными размерами. Основание основания вырубается в размерах, расставляются места соединений и вырезаются стальные элементы. При этом вы можете выбрать любой способ соединения: как болтовой, так и сварной. Последний вариант более долговечный, но и работать больше, чем в первом случае. В настоящее время металлические козлы для дровяной пилы встречаются в многовариантном исполнении. Вы можете найти машины различной высоты, ширины, мощности и т. д.

Заключение

Вот мы и разобрались в общих чертах, как сделать различные козлы для пилы из дров. Размеры необходимо подбирать в зависимости от вашего роста. В любом случае выполнение работы должно быть комфортным. Вы всегда можете наслаждаться козами. Обычно это достигается применением металлического профиля вместо деревянного бруса для ножек, использованием узких досок вместо бревна. Вот, в принципе, все по этой теме. Изготовление станков своими руками хорошо тем, что финансовых вложений практически нет. В любом случае затраты будут несопоставимы с рыночными ценами на готовых коз. Кроме того, вы получите драгоценный опыт, который можно будет использовать в дальнейшем. Но помните, что на всех этапах создания конструкции нужно обеспечить ее прочность и надежность.

Каждый, кто сталкивался с суровыми дровами, наверняка убедился, что делать эту работу «на коленке» очень неудобно. Наши прадеды оставили очень удобное приспособление, называвшееся «козлы» с ударением на первый слог.

На Западе этот простой деревообрабатывающий станок тоже хорошо известен, но там его называли «конным».

Для того, чтобы сделать козла самому, нужно заранее продумать их конструкцию и сделать эскиз или чертеж. В этом случае сборка пройдет быстрее и не потребует исправления ошибок в процессе эксплуатации.

Помимо обычного варианта из деревянного бруса, сегодня можно найти очень интересные сборно-разборные конструкции металлического козла, которые специально приспособлены для работы электрической или бензопилой.

Урок эргономики

Сделать козлы для дров своими руками, чтобы они были легкими, устойчивыми и удобными в работе несложно. Для этого необходимо точно подобрать размеры данной конструкции под свой рост, а также учесть тип используемого инструмента для распиловки.

Чтобы процесс долбления занимал минимум времени, дрова должны располагаться на высоте, не требующей приседания или большого наклона туловища. Лучше всего, когда рабочая высота черенка колеблется от 90 см до 110 см. На этом уровне можно, не сгибая спину, быстро и удобно рубить дрова.

Пилорама по дереву с двуручной пилой требует свободной руки. В такой машине это установленная в козлах вырубная лестница. При использовании бензопилы упор не нужен, так как обе руки держат инструмент. Гораздо важнее сделать такую ​​конструкцию, которая позволяла бы один конец леса (бревна) максимально задействовать для машины. В этом случае возникнет риск зажатия бензопилы, неизбежный при рубке дров между стойками козла.

Водопилы-козлы Двуручные пилы должны отвечать двум основным требованиям: Устойчивость и прочность. Дело в том, что процесс ручной резки сопровождается попеременными сдвиговыми усилиями, которые расшатывают станок и могут вызвать его опрокидывание. Поэтому Х-образные стойки, скрепленные продольным брусом или металлической затяжкой, должны быть изготовлены из качественной древесины толщиной не менее 100 мм.

Ширина нижней опорной части стоек должна быть немного больше (10-15 см) расстояния от земли до верха стяжки. Кроме продольной стяжки, соединяющей опорные крестовины, ноги деревянного станка должны укрепляться обвязочным бруском для повышения жесткости всей конструкции.

Пиление по дереву можно выполнить на металлических козлах. По сравнению с деревянными они менее громоздки и прослужат не один десяток лет. Для их изготовления понадобится уголок или профильная труба с размером сторон не менее 50 мм. Если для вас важна мобильность, ригели и крепление продольного профиля нужно делать не на сварке, а на болтовых соединениях.

Если нет времени и желания заниматься машиной, а на дворе гора непрогоревших дров, покупайте готовую конструкцию. Цена сборно-разборных металлических стоек для пилы дров находится в пределах от 1800 до 5500 рублей, а их модельный ряд очень широк и разнообразен.

При выборе обращайте внимание на устойчивость каркаса и качество профиля. Если машина легко ходит от действия руки и ее разработчики экономили на каждом грамме металла, ищите более надежный вариант.

Бензопила любит «свободный конец»

Низкие цены и большой выбор бензопил сделали этот инструмент преимущественно для распиловки дров, поэтому под него сегодня умельцы разрабатывают собственные оригинальные конструкции козлов. Производительность и легкость распиловки древесины бензо- и электроинструментом в десятки раз выше, чем традиционным механическим распилом.

Водонепроницаемые козлы с механизированным инструментом могут быть выполнены по классической схеме — две симметричные Х-образные стойки с пересечением. Однако в этом случае высока вероятность заклинивания цепной пилы в момент пропила. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

Для устранения заклинивания бревно каждый раз приходится переворачивать и только потом завершать распил. Гораздо удобнее и безопаснее, особенно для новорожденного, спилить свободный конец бревна, выступающий из козла наружу.

Поэтому предпочтение следует отдавать металлическим конструкциям, позволяющим максимально развернуть бревно в одну сторону, надежно удерживая его второй конец с помощью зубчатых и стальных цепей.

Делаем козлы на дрова своими руками

Рассмотрим самый простой вариант конструкции, который способен сделать любого мужчину способным держать в руках электролиз и отвертку.

Сначала прикладываем деревянный брусок по размеру чертежа. Для стоек и поперечной затяжки потребуется брус 100х100 мм или 50х100 мм, а для обвязки ножек достаточно сечения 50х50 мм.

Домашние козочки Начнем собирать со стеллажей . Для этого в щетках в месте их соединения вырезаем пазы для более плотного сращивания, после чего накладываем стойки друг на друга и фиксируем тремя длинными шурупами (75 мм).

В потребляемом брусе также делаем два небольших выреза и плотно набиваем на собранные стойки. Нижняя часть ножек нашего станка фиксируется на самовытяжке стяжными брусьями.

Металлоконструкция

изготавливается аналогично, за исключением вырезания в профиле пазов для плотного соединения элементов каркаса. На продольном уголке или трубе крепления стойки в этом случае можно закрепить деревянную планку для предохранения пильного диска от соприкосновения с металлом.

Техника сборки козлов в домашних условиях для распиловки дров. Как сделать козлы для распиловки дров обычной пилой Приспособление для распиловки дров бензопилой

Главная > Двери > Техника сборки козлов в домашних условиях для распиловки дров. Как сделать козлы для распиловки дров обычной пилой Приспособление для распиловки дров бензопилой

Предлагаем вам распилить дрова на козлах различной конструкции. Без таких простых приспособлений заготовка древесины становится сложной задачей. Можно самому сделать козлы для распиловки дров и с удовольствием заготавливать поленья для камина или печи. В данной статье представлены 3 вида козла: от простого деревянного до металлического. Итак, начнем с самых простых, но надежных и устойчивых, сбить которые своими руками можно буквально за пару часов.

Деревянная эстакада для распиловки бревен (вариант 1)

Несмотря на свою простоту, эта конструкция позволяет удобно и быстро распиливать бревна пилой любого типа. Классические козлы для дров представляют собой 3 пары поперечных распорок. Однако здесь используется брус 50х50 мм, это придаст лучшую устойчивость конструкции. Длина штанги 1,1 м. Основание — брус 100х100 мм длиной 1,3 м, а распорки — доска 1,3 м. Итак, козлы состоят из следующих элементов: «ножек», «рогов», основания и распорок.

Пошаговая инструкция

Бревно укладывают в пространство между «рогами» и разрезают на блоки такой длины, чтобы они не превышали глубины топки, камина. Важно: во избежание защемления цепной пилы бревно необходимо перевернуть спиленной стороной вниз.

Деревянные козлы своими руками (вариант 2)

Вторая конструкция эстакады еще проще, но может быть менее устойчивой в процессе эксплуатации. Их сбивают не из бруса, а из доски. Нужно взять 6 шт. досок длиной 1 м и сбить 3 пары Х-образных. Пересечение делается посередине. Соедините доски шурупами или гвоздями.

Конструкция крепится поперечинами из досок длиной 1,3 м. Всего нужно 4 штуки. (2 с одной стороны, 2 с другой). Расстояние между Х-образными парами досок зависит от длины фиксирующих перекладин: 2 пары крепятся к ее концам, а третья – посередине. Осталось вставить бревно в получившийся V-образный проем и с помощью бензопилы быстро заготовить дрова.

Козлы металлические для распиловки бревен

Металлическую конструкцию тоже можно быстро сделать своими руками, и они будут долговечнее деревянных. Для сборки нужно взять стальную трубу с прямоугольным профилем (длина стороны 50 мм). Для получения креста 2 трубы соединяются посередине сваркой. Угол нахлеста определяйте опытным путем по своему росту.

Необходимо сделать 3 креста и укрепить их между собой поперечинами: горизонтальными и под углом 45º с каждой стороны. В этой конструкции необходимо учитывать, какой вес она будет иметь в готовом виде. Если он будет слишком легким, изделие будет неустойчивым при распиловке бревна, что доставит массу неудобств. Также при использовании бензопилы следите за тем, чтобы зубья пильной цепи не соприкасались с металлом. Если у вас нет возможности собрать стальные козлы при помощи сварки, используйте болты и гайки.

Нет на свете человека, которому не приходилось бы распиливать бревно, чтобы потом рубить дрова. Если эта задача разовая, то справиться с ней несложно. Но если человеку приходится с определенной регулярностью рубить дрова, рекомендуется приобрести или изготовить своими руками козлы для распиловки дров – приспособление, способное облегчить процесс и значительно упростить задачу.

Функции козла

Козелки для распиловки являются важным инструментом в каждом доме, особенно при подготовке к отопительному сезону. С их помощью владельцы могут легко и быстро распилить толстые бревна и доски.

Преимущество этого изделия в том, что его мастера могут не покупать, а делать своими руками. Для этого потребуются следующие материалы и комплектующие:

• качественный брус; гвозди
• ;
• саморезы;
• столярные инструменты.

Если человек умеет обращаться с молотком, на изготовление козлов уйдет не более 2-3 часов, а изделие прослужит не менее 5-7 лет.

Профессионалы предпочитают использовать металлические козлы, такое изделие надежное и долговечное. Но построить их самостоятельно сложно, да и сил и средств на их изготовление потребуется гораздо больше.

Самодельные козлы для ручной распиловки

Изготовить козлы для распила изделий из дерева несложно, но прежде чем приступать к активным действиям, мастеру необходимо подумать, какой будет конструкция.

Выполняя чертеж, необходимо решить, какой размер должно быть у изделия и прикинуть угол наклона опоры, также немаловажную роль играет высота рожков. Специалисты предупреждают, чтобы с козлами спила было удобно работать, при их изготовлении нужно учитывать следующие моменты:

• Рост человека.
• Какую древесину чаще всего будут распиливать.
• Какой инструмент будет использоваться для резки — обычная пила или бензопила.

Высота бревна влияет на то, сколько времени потребуется человеку, чтобы полностью его распилить. Как показывает практика, оптимальная высота для опоры от 90 до 110 см в зависимости от роста человека.

Когда все размеры рассчитаны, нужно заранее подготовить все необходимые в работе материалы:

• Брус для изготовления основания. Лучше всего брать брус сечением 100×100 мм, а оптимальная длина – 1,1 метра.
• Для ножек понадобятся бруски сечением 50×50 мм, но длиной 360 мм. Необходимое количество – 2 шт.
• Для усилителей под ноги понадобится брусок дюймового сечения, длина — 1,3 метра.

Обязательно нужно будет запастись большим количеством саморезов и средством для обработки дерева от гниения. Чтобы сделать козлов своими руками, вам потребуются следующие инструменты:

• строительный уголок и рулетка;
• ножовка;
• карандаш;
• молоток;
• несколько разных стамесок;
• отвертки.

График работы

На бруске для изготовления основы необходимо разметить 12 пропилов — по 6 штук с каждой стороны, их глубина должна быть около 2,5 см, они будут выполнять роль пазов для рожек с ножками.

После этого стамеской выбиваются пропилы, в образовавшиеся пазы вставляются выпиленные бруски, на этом месте все фиксируется саморезами.

На планках с дюймовым сечением отмечены места для крепления усилителей, они предотвратят расхождение ножек. С помощью ножовки отпиливаются лишние куски, длина ножек подбирается мастером. Когда деревянные козлы готовы, их нужно окрасить и высушить, после чего устройство готово к использованию.

Стандартные эстакады имеют достаточно большие размеры и вес, что не всегда позволяет их транспортировать. Вот почему многие люди предпочитают покупать или создавать мобильное устройство, которое легко переносить.

Но стоит сразу учесть, что на изготовление такой конструкции уйдет больше времени. Все что для них потребуется:

• 4 деревянных бруска среднего диаметра;
• Металлическая труба длиной 1,5 метра;
• прочная веревка или канат;
• прочное сверло по дереву.

Сбор конструкции всегда начинается с балок. На них нужно наметить место среза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, затем на место устанавливаются ножки. Наконец, для стоек делается ограничитель, предотвращающий деформацию ножек.

Тележки для бензопилы

Пилить дерево бензопилой проще и удобнее, если бревно толстое и влажное. Но нужно понимать, что козлы для распиловки бензопилой должны быть прочными и долговечными.

Профессионалы советуют использовать для их изготовления другой дизайн. Так как для распиловки бревен этим мощным инструментом требуется много места – один край бревна всегда будет свисать, специалисту придется заранее продумать, где будут располагаться козелки.

Некоторые приспосабливаются к использованию стандартных козелков при распиловке бревен бензопилой, но выполнять действия будет крайне неудобно, а цепная пила обязательно будет зажата, когда бревно будет почти полностью распилено.

Нужно учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальный крепеж, он предотвратит свисание бревна с одного конца. При отсутствии определенных знаний хозяину проще просто приобрести готовых козлов в строительном магазине, сэкономив время и обеспечив их сохранность.

Особенности и преимущества козлов-бензопил

Профессиональные козлы для работы с бензопилой имеют следующие преимущества:

• С помощью такого оборудования владельцы могут рубить дрова в одиночку, так как им не приходится перемещать бревно во время Работа.
• Цепь инструментов гарантированно не защемляется.
• Мастер сможет самостоятельно регулировать длину блоков, на которые распиливается бревно.
• Отпиленные бревна будут катиться в сторону, противоположную пиле.
• Чаще всего мобильные козлы изготавливаются для работы с бензопилой, они очень легко складываются и в сложенном состоянии занимают очень мало места.

Если у человека нет возможности приобрести готовое изделие, ему необходимо попробовать изготовить его самостоятельно. Очень хорошо зарекомендовал себя метод с использованием тяжелого основания и прикрепления пары рожков для фиксации бревна.

В качестве основы многие мужчины используют колесо от автомобиля — его металлический каркас, но затем утяжеляют его с помощью вспомогательных материалов. Эта конструкция не совсем производительна, но работать с ней достаточно удобно.

Особенности хранения и принципы эксплуатации козлов

Если сделать козлы, учитывая все рекомендации и строго соблюдая алгоритм действий, конструкция получится крепкой и прослужит не один сезон. Но надо учитывать, что на коз ляжет большая нагрузка. Чтобы продлить срок их службы, рекомендуется правильно хранить светильник.

Специалисты уверяют, чтобы древесина не начала гнить раньше, козлы нужно не только обрабатывать специальным составом, но и хранить в сухом помещении при температуре выше 15 градусов. Только в этом случае негативное воздействие влаги и воздуха не приведет к разрушению материала.

Очень важно соблюдать правила заготовки, нельзя перегружать козлы слишком тяжелыми и массивными бревнами, так как они могут просто не выдержать чрезмерной нагрузки и развалиться.

Козлы пилильные незаменимый прибор, необходим в каждом частном доме. Если вы не хотите их покупать, то инструмент мастера легко соорудить своими руками, тем более что для этого не требуются дорогие материалы и инструменты.

Но специалисты предупреждают, что при изготовлении необходимо четко следовать алгоритму действий и соблюдать правила безопасности, иначе легко пораниться.

Еще одна рекомендация – перед тем, как начать рубить дрова, нужно проверить, действительно ли козлы получились крепкими и надежными. Особенно это правило касается выполнения работ бензопилой, мощность двигателя такой техники может спровоцировать порчу коз или человека.

Видео: Козы для рубки дров своими руками

Время считывания ≈ 4 минуты

Складная дровница-козёл — удобная и компактная подставка. Позволяет легко распиливать бревна и толстые доски. Складная подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется подготовить качественный брус и доску. Сборка стенда занимает около 2 часов.

Необходимые материалы

Деревянный козёл для рубки дров своими руками собрать несложно. Но рекомендуется использовать в работе прочные материалы. Чтобы максимально продлить срок эксплуатации конструкции, следует предварительно обработать дерево антисептиком. Это защитит материалы от влаги и предотвратит порчу вредоносными насекомыми.

Деревянная эстакада для распиловки дров изготавливается с параметрами 1×1м. Такого размера изделия достаточно для распиловки как крупных бревен, так и небольших пней. Перед началом работ подрядчику потребуется подготовить следующие материалы и вспомогательные изделия:

• брус: 6 штук длиной 1 метр;
доска
• : 4 шт. длиной 1 метр и шириной около 7-8 см;
• Болты М8: 3 шт.;
• гайки и шайбы: по 3 шт.;
• шурупы: 24 шт.

Из этих материалов и расходников можно собрать компактную складную козочку, которая будет иметь повышенную устойчивость. Дополнительно для работы вам понадобится отвертка, пила по дереву.

Пошаговая инструкция по изготовлению козлов пилы

Работа по изготовлению портала для распиловки дров начинается с подготовки отверстия под болты. Для этого поставить друг на друга две опоры (боковые ребра) и просверлить отверстия на отметке 70 см от нижнего края.

Необходимо соединить первую пару ножек, затянуть болт, установить шайбу и гайку.

Повторите процедуру еще для двух пар опор. Дальнейшая работа ведется по следующей схеме:

1. С помощью электролобзика вырезается доска, подготовленная для крепления ножек. Если доски были заготовлены по заданным параметрам (шириной 7-8 см), распиливать их не нужно.

2. В паре досок, расположенных с одной стороны козла, просверлите по два вертикальных отверстия на расстоянии 67 мм от каждого края (см. чертеж козла). Дополнительно сверлятся отверстия с одной стороны на расстоянии 245 мм.

3. На второй паре досок необходимо подготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, предварительно разбитые попарно, прикручивают к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы измеряются до самой нижней линии доски.

При ввинчивании попарно важно соблюдать совпадение зубцов. Смещение точек крепления левой и правой поперечин исключает их привинчивание к одной планке, что увеличивает прочность конструкции.

Особенности хранения и эксплуатации козлов

Выполняя работы по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут вам без труда изготовить крепкие пильные бруски. Готовая конструкция может выдержать большой вес, но хранить ее важно в нормальных условиях: сухом помещении. Постоянное воздействие влаги или влажного воздуха ухудшает качество материалов.

Особенно важно учитывать правила использования заготовки. Не рекомендуется перегружать его тяжелыми бревнами. Складные козелки подходят для распиловки дров бензопилой и ручной пилой. Надежная конструкция будет незаменима на дачном участке или в частном доме. С его помощью можно легко и быстро заготовить дрова, поленья для растопки печи или домашнего камина.

Видео изготовления козла для рубки дров своими руками

Каждый, кто сталкивался с рубкой дров, наверное, убедился, что делать эту работу «на коленке» очень неудобно и долго. Наши прадеды оставили в наследство очень удобное приспособление под названием «козы» с ударением на первый слог.

На западе эта простая пила по дереву тоже хорошо известна, но там ее прозвали «лошадкой».

Для того чтобы сделать козлов самостоятельно, необходимо заранее продумать их конструкцию и сделать эскиз или чертеж. В этом случае сборка пройдет быстрее и не потребует исправления ошибок в процессе работы.

Помимо обычного варианта деревянного бруса, сегодня можно найти очень интересные сборно-разборные металлические конструкции-козлы, которые специально приспособлены для работы с электрической или бензопилой.

Урок эргономики

Сделать козлы для дров своими руками несложно, чтобы они были легкими, устойчивыми и удобными в эксплуатации. Для этого нужно точно подобрать габариты этой конструкции под свой рост, а также учесть тип используемого для распиловки инструмента.

Чтобы процесс распиловки занимал минимум времени, дрова должны находиться на высоте, не требующей приседания человека или большого наклона корпуса. Лучше всего, когда рабочая высота среза составляет от 90 см до 110 см. На этом уровне можно быстро и удобно пилить дрова, не сгибая спину.

Для пиления дерева двуручной пилой требуется свободная опора для рук. В такой машине распиливается бревно, установленное в эстакаде. При работе с бензопилой останавливаться не нужно, так как обе руки держат инструмент. Здесь гораздо важнее сделать такую ​​конструкцию, которая позволила бы максимально выдвинуть один конец подмостей (бревна) за пределы станка. В этом случае не будет риска зажатия бензопилы, неизбежного при рубке дров между стойками козла.

Тележки для распиловки дров двуручной пилой должны отвечать двум основным требованиям: устойчивость и прочность. Дело в том, что процесс ручной резки сопровождается переменными усилиями сдвига, которые расшатывают станок и могут привести к его опрокидыванию. Поэтому Х-образные стойки, скрепленные между собой продольной балкой или металлической стяжкой, должны быть изготовлены из качественной древесины толщиной не менее 100 мм.

Ширина нижней опорной части стоек должна быть немного больше (на 10-15 см) от земли до вершины стяжки. Помимо продольной связи, соединяющей опорные крестовины, ноги деревянного станка следует усилить обвязочным бруском для повышения жесткости всей конструкции.

Дрова также можно рубить на металлических опорах. По сравнению с деревянными менее громоздки и прослужат не один десяток лет. Для их изготовления понадобится уголок или профильная труба с размерами сторон не менее 50 мм. Если для вас важна мобильность, то крестовины и крепление к ним продольного профиля следует производить не сваркой, а болтовыми соединениями.

Если нет времени и желания делать станок, а во дворе гора неспиленных дров, купите готовую конструкцию. Цена на разборные распиловочные станки по металлу на дрова колеблется от 1800 до 5500 рублей, а их ассортимент очень широк и разнообразен.

При выборе обратите внимание на устойчивость каркаса и качество профиля. Если машина легко шатается от действия руки и ее разработчики сэкономили на каждом грамме металла, ищите более надежный вариант.

Бензопила любит «свободный конец»

Низкие цены и большой выбор бензопил сделали этот инструмент основным инструментом для распиловки дров, поэтому сегодня умельцы разрабатывают для него свои оригинальные конструкции козлов. Производительность и удобство распила древесины бензо- и электроинструментом в десятки раз выше, чем традиционным механическим пилением.

Козлы для распиловки дров электроинструментом могут быть выполнены по классической схеме — две симметричные Х-образные стойки с перекладиной. Однако в этом случае высока вероятность заклинивания цепной пилы в момент завершения реза. Этот момент нельзя назвать приятным и безопасным при работе скоростной пилой.

Во избежание заклинивания бревно каждый раз приходится переворачивать спилом вниз и только после этого допиливать. Гораздо удобнее и безопаснее, особенно для начинающего дровосека, спилить свободный конец бревна, выступающий из козла наружу.

Поэтому предпочтение следует отдавать металлическим конструкциям, позволяющим максимально отодвинуть бревно в одну сторону, надежно зажав другой его конец с помощью зубчатых захватов или стальной цепи.

Козлы для дров своими руками

Рассмотрим самый простой вариант конструкции, который под силу любому мужчине, умеющему держать в руках электролобзик и отвертку.

Сначала вырежем деревянный брусок по размерам чертежа. Для стоек и боковой затяжки необходим брус размером 100х100 мм или 50х100 мм, а для обвязки ножек достаточно сечения 50х50 мм.

Начнем собирать самодельные козлы из стоек … Для этого в поперечных брусках в месте стыка прорежьте пазы для более плотного соединения, затем наложите стойки друг на друга и закрепите их тремя длинными саморезами — саморезы (75 мм).

Так же делаем два небольших выреза в стяжке и плотно набиваем на собранные стойки. Закрепляем нижнюю часть ножек нашей машинки на саморезы с обвязочными брусками.

Металлоконструкция выполняется аналогично, за исключением прорезания пазов в профиле для плотного соединения элементов каркаса. В этом случае к продольному уголку или трубе можно прикрепить деревянный брусок, скрепляющий стойки, чтобы предохранить зубья пилы от контакта с металлом.

Козел самодельный

Козел для распиловки дров — в чем особенности этого классического приспособления, и как его можно сделать своими руками.

Станок, как и любой распиловочный агрегат, делается последовательно. Подготовительные работы начинаются с создания чертежа и наброска размеров. На схеме указаны точные размеры даже самых мелких деталей: дюбелей, шайб и других соединительных элементов.

Только тщательно проработанная схема позволит вам избежать доработок и значительно ускорить сборку. Правильно подобранные размеры материалов на чертеже позволяют сконструировать устойчивую, легкую и удобную станину для рубки дерева. При создании чертежа обязательно учитывайте свои индивидуальные особенности и тип инструмента, которым вы будете работать.

Время и практика показали, что скорость распиловки и энергозатраты зависят от высоты креплений для фиксации бревна. Слишком высокое расположение бревна снизит скорость обработки. Слишком низкое размещение бревна увеличивает затраты энергии.

Оптимальная высота опоры для укладки бревен 90 — 120 см. Именно такая высота позволяет работать с прямой спиной и не прилагая больших усилий, в таком положении руки устают максимально медленно.

Конструкция козла зависит от типа используемого инструмента для распиловки древесины. Например, для пиления дерева двуручной пилой требуется специальный упор для рук. При работе с бензопилой необходимо позаботиться о надежном удерживании заготовки. Что касается современных инструментов для работы с бревнами, то они требуют много свободного места и надежного крепления.

Самостоятельное изготовление козла для работы обычной пилой

Для изготовления приспособления нам понадобится

• Кусок бруса 100х100 для основы, длиной 1 метр;
• 4 шт бруска 50х50 для ножек, длиной 1 метр;
• 2 шт. бруска 50х50 для рожков, длиной 0,35 м;
• 2 шт. бруска 80×80 для усилителей под ноги, длиной 1,3 м;
• Упаковка саморезов по дереву 45*100 мм;
• Химикаты для обработки древесины и морилка.

Стоит отметить, что для изготовления козла своими руками не обязательно покупать новые бруски; В качестве материалов подойдут старые, но еще хорошие доски.

Список необходимых инструментов

• Уголок строительный;
• Ножовка по дереву и металлу;
• Обычный карандаш;
• Долото;
• Молоток;
• Рулетка;
• Крестовая и обычная отвертки;
• Кисть для рисования.

Опорная балка размечена на 12 разрезов на равные части. После распиливания у вас должно получиться 6 штук с глубиной пропила 2,5 см. Они используются для ног и рук. Совет: делайте пропилы 40-45 мм, это позволит установить наилучший натяг между балками. Брусья с хорошим натягом повышают долговечность всей конструкции.

Срезы обрабатываются стамеской, куда вставляются выпиленные куски необходимого размера. Если бруски плохо входят в пазы, то по ним можно ударить молотком или своими руками. Готовую конструкцию закрепляют саморезами и откладывают в сторону.

Брусья сечением 80*80 понадобятся для установки усилителей под ноги. Они устанавливаются по диагонали на раме. Разместите их по обеим сторонам рамы и отметьте необходимую длину. На этом этапе козлы для распиловки древесины лучше делать с напарником. Пока вы своими руками прибиваете диагональные крепления, ваш напарник держит раму.

Готовую конструкцию необходимо обработать морилкой и химикатами. После обработки химикатами устройство для распиловки древесины необходимо просушить на солнце в течение 2-3 дней. По истечении этого срока козу можно использовать.

Самосборка козла для работы с двуручной пилой

Двуручная пила «Дружба»

Двуручная пила принципиально отличается от обычного напильника. Для работы с таким инструментом требуется два человека, соответственно конструкция козла отличается процессом сборки и типом используемого материала.

Х-образные хвостовики не подходят для использования с двуручной пилой, так как различные силы с обеих сторон вызывают ослабление и опрокидывание узких конструкций.

Стоит отметить, что Х-образные приспособления можно изготовить своими руками, только для их изготовления нужна крепкая древесина сечением 10 см. Нижнюю опору традиционно делают на 20-30 см шире. Такая схема сборки повышает устойчивость и надежность опорных стоек.

Для работы двуручной пилой все же лучше сделать козла с тремя ногами — с двумя в рабочей зоне и одной в хвосте. По бокам приспособления крепятся две деревянные плашки, которые служат опорой для свободной руки.

Делаем козлы для работы с электроинструментом

Козелки для распиловки дерева своими руками

Электрооборудование и бензопилы — современный инструмент, увеличивающий скорость работы с древесиной в несколько раз. Бензопила распиливает даже самые большие блоки и бревна всего за несколько секунд. Поскольку бензопила и электроинструмент развивают большую мощность, коза должна быть максимально прочной и безопасной.
