Содержание:

Как работает агрегат
Конструкционные особенности и устройство
Сильные и слабы стороны
Рекомендации по изготовлению самодельного котла
Правила безопасности
Как сделать твердотопливный котел длительного горения своими руками
Работа над корпусом чертежи
Дымоходный патрубок
Зольник
Система подачи воздуха
Теплообменник
Окончательная сборка и монтаж
Тестирование прибора
Монтаж в доме

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличие от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм³. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание.

Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличие от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

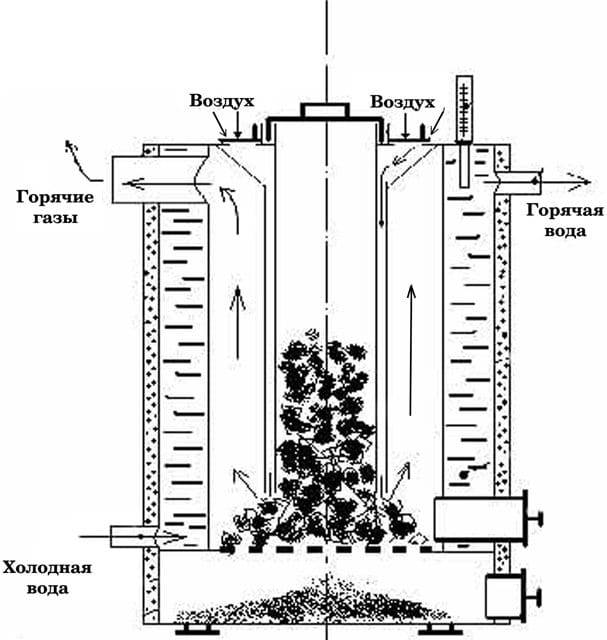

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: «Как сделать котел на дровах своими руками – пошаговая инструкция».

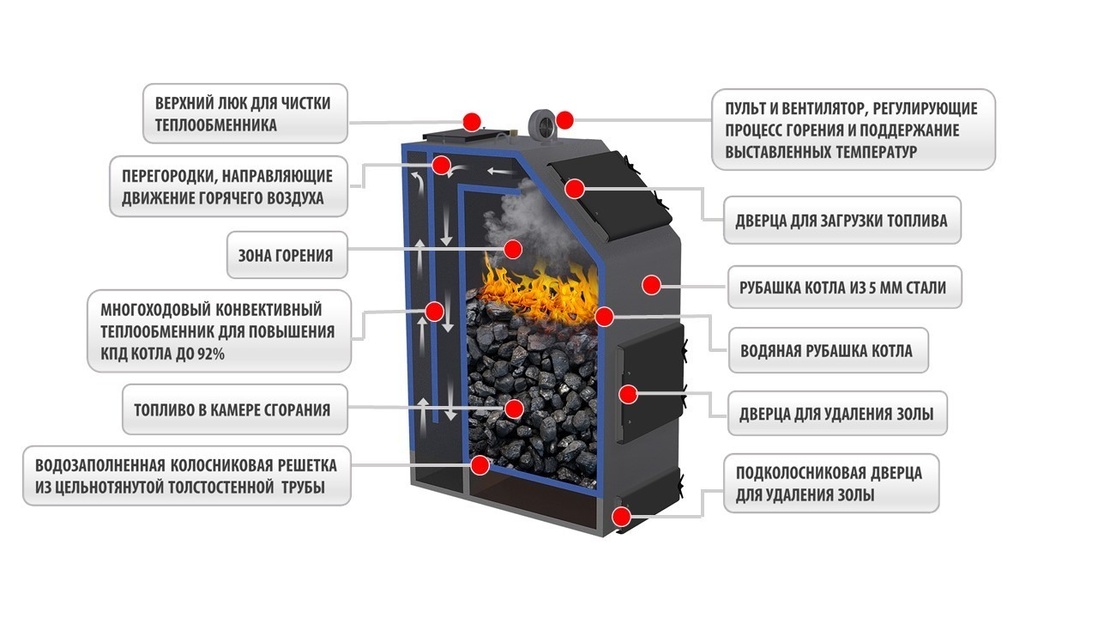

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах.

Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

• Высокий КПД (около 95%)
• Автономность отопления.
• Экономичность.
• Надежность и долговечность.
• Высокая эффективность.
• Доступность топлива.
• Экологичность.
• Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

• Большие габариты.
• Необходимость оборудования отдельной котельной.
• Сложное устройство котла длительного горения на дровах.
• Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

1. Дешевизна.
2. Универсализм в плане используемого топлива.
3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

• Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
• Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
• Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
• Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

• Следить, чтобы температура внутри контура не превышала граничных показателей.
• Питающий трубопровод запрещается оснащать запорным вентилем.
• В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
• Вентиляция в помещении должна быть полностью исправной.
• Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

• Сварочный аппарат.
• Приспособления для обработки металла.
• Электродрель.
• Уровень и рулетка.
• Маркер.
• Болгарка.
• Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

• Пустой газовый баллон.
• Металлический лист.
• Асбестовый шнур.
• Стальную трубу диаметром 60 мм.
• Металлические петли и ручки.
• Металлический уголок и вытяжку.
• Базальтовое волокно.

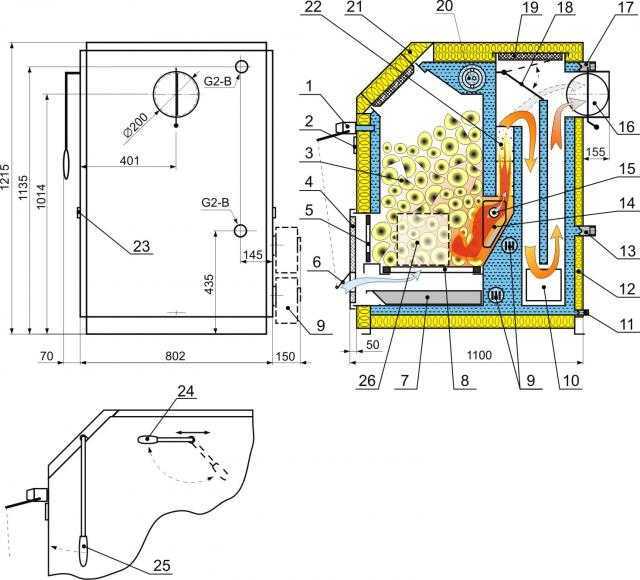

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой. Читайте также: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы».

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

1. Вначале нужно извлечь ограничитель подачи воздуха.
2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
3. Ограничитель установить на прежнее место.
4. Далее следует зажечь спичку и бросить ее в топку.
5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

• Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
• Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
• Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
• Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
• Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
• Все соединительные узлы необходимо уплотнить герметиком.

Как превратить обычный твердотопливный в котел длительного горения?

Традиционная система отопления на базе твердотопливного котла имеет ряд недостатков.
В этой статье мы расскажем, как решить проблемы при использовании котла, работающего на дровах или пеллетах, сделать систему отопления с твердотопливным котлом максимально автоматизированной и превратить обычный котел на твердом топливе в столь желанный всеми твердотопливный котел длительного горения.

Подробнее о проблемах

Частые загрузки. Одной из главных проблем при использовании твердотопливных котлов в традиционной прямоточной системе является то, что загрузку топлива (дров, угля) приходится производить достаточно часто. Интервалы между загрузками обычно измеряются  несколькими часами. Естественно, это очень неудобно и отнимает много сил.

Не оптимальный режим работы котла – быстрый выход его из строя. Значительную часть времени твердотопливный котел работает  с пониженной мощностью, что ведет к снижению КПД, низкотемпературной коррозии и увеличению образования сажи и дегтя.

Перегрев котла при отключении электроснабжения. В случае естественной циркуляции проблем не возникнет. Рассмотрим ситуацию, когда твердотопливный котел работает в системе с принудительной циркуляцией (с использованием насоса). При отключении электроэнергии, циркуляционный насос останавливается, движение теплоносителя прекращается, но твердотопливный котел не может быстро перестать вырабатывать тепло, как газовый, электрический или жидкотопливный. Избыток тепла в камере сгорания котла приводит к закипанию теплоносителя и выходу котла из строя.

Как решить проблемы?

Одним из основных способов решения проблем является использование твердотопливного котла совместно с тепловым аккумулятором: котел работает на полную мощность, независимо от погодных условий, а избыток тепла аккумулируется в баке, из которого оно постепенно расходуется на отопление помещения, в том числе и при выключенном котле.
При этом, конечно, важно выбрать качественный теплоаккумулятор и создать правильную систему регулирования, которая будет эффективно управлять работой котла совместно с теплоаккумулятором.
Регулирование такой системы осуществляется путем создания двух контуров, один из которых, котловой, будет использоваться для возврата части нагретой воды в котел, а второй, отопительный, — для раздачи тепла потребителям (радиаторам, водонагревателям, теплому полу и т.п.). Осуществляется распределение  тепла между контурами специальным регулятором, а исполнительным механизмом служит трех- или четырехходовой смесительный клапан с сервоприводом, на который подается сигнал от регулятора.
Так проектировались твердотопливные системы отопления до недавнего времени. Но инженерная наука не стоит на месте, и недавно на рынке (в том числе на российском) появилось замечательное устройство Laddomat (Ладдомат), которое успешно заменяет собой классические соединения отдельных элементов и позволяет оптимизировать работу котла совместно с теплоакккмулятором. Производится устройство шведской компанией Termoventiler AB.  Применение устройства Laddomat с теплоаккумулятором позволяет решить все вышеописанные проблемы.

Чем же система с Laddomat отличается от традиционной системы?

Для того чтобы ответить на этот вопрос, для начала заглянем в аккумулирующий бак. Работа бака базируется на физическом принципе: горячая вода легче холодной. Горячая вода из котла поступает в верхнюю часть бака, в то время как холодная – в нижнюю. Для того чтобы этот процесс функционировал правильно, между слоями горячей и холодной воды должна быть резкая граница. Тогда горячая вода находится в верхней части бака и в системе отопления даже тогда, когда в нижней части бака вода уже остыла.
Если же горячая и холодная вода перемешиваются, эффективность процесса уменьшается, и в самом плохом варианте, теплой воды не хватит даже чтобы принять душ.
То есть главный секрет успешной работы системы с аккумулирующим баком – в резком перепаде температур между слоем горячей и слоем холодной воды. Стало быть, основная задача регулирующего устройства сводится к контролю скорости циркуляции воды так, чтобы он не нарушал границы температурных слоев. При эффективной температурной стратификации (разделение на слои) термоаккумуляторный бак вырабатывает на 50% больше тепла в период между растопками котла. Так бак объемом 1000 л при наличии температурной стратификации слоев воды вырабатывает такое же количество тепла, как обычный бак объемом 1500 л.
Именно с этой целью (создание оптимальной температурной стратификации слоев при заполнении бака водой) было сконструировано устройство Laddomat.



Как же решает Laddomat  проблемы твердотопливных систем?

Частые загрузки. Laddomat  быстро выводит котел на рабочий режим, так как в начале цикла вода циркулирует по малому (котловому) контуру. После выхода котла на рабочий режим, нагретая вода начинает подаваться в бак и систему отопления. Когда бак заполнится горячей водой, котел начнет постепенно охлаждаться, но система продолжит отапливаться теплом из аккумулирующего бака.
В системах без аккумулирующего бака котел необходимо растапливать несколько раз в день для того чтобы поддерживать тепло. При каждом запуске системы происходят потери тепла. Очевидно, что система с баком эффективнее: меньше запусков – меньше потерь.

Оптимальный режим работы котла. Как уже было сказано, аккумуляция избытков тепла в баке позволяет котлу работать постоянно на полную мощность, даже в период относительно теплой погоды, что для котла является оптимальным режимом работы. Это также защищает котел от коррозии, которая возникает при работе на низких температурах.

Перегрев котла при отключении электроснабжения. При отключении электропитания Laddomat переключит режим циркуляции теплоносителя с принудительной (через насос) на гравитационную (естественную). Тепло из котла будет поступать в бак. Давление в системе естественной циркуляции заполнит котел холодной водой. Пламя будет поддерживаться в течение некоторого времени с небольшой производительностью, пока электричество вновь не появится или котел полностью не остынет.



Котел длительного горения своими руками

• Разновидности котлов
• Классический бойлер
• Пиролизный котел с водяным контуром
• Пеллетный котел
• Комбинированный котел
• Виды топлива
• Как сделать котел длительного горения в домашних условиях?
• Стоковая видеозапись

Твердотопливные котлы на сегодняшний день являются одним из самых популярных и экономичных способов обогрева бытового, жилого или другого типа помещения. Чтобы сэкономить, можно самостоятельно собрать котел длительного горения. К сожалению, не у всех есть возможность приобрести дорогую и качественную технику, поэтому многие «мастера на все руки» ищут способ сделать агрегат в домашних условиях. В нашей статье мы опишем принцип работы такого устройства, конструктивные особенности и алгоритм самостоятельного изготовления отопительного агрегата.

к оглавлению ↑

Разновидности котлов

В специализированных магазинах и строительных гипермаркетах представлен огромный выбор данной продукции. Все существующие модели твердотопливных котлов можно разделить на три группы:

1. Классик.
2. Пиролиз.
3. Пеллет.

Это далеко не полный перечень классификаций, но основным определяющим фактором при выборе является именно принцип сгорания топлива. Далее рассмотрим более подробно основные моменты чертежа самодельного твердотопливного котла длительного горения.

к оглавлению ↑

Классический котел

Если посмотреть на классический котел конструктивно, то он очень похож на стандартную печь. Из-за меньшего объема камеры сгорания топливо сгорает медленнее. В большинстве случаев именно такие твердотопливные котлы длительного горения изготавливают своими руками многие умельцы.

Конструктивные особенности:

• Конструкция этого типа котла достаточно проста. В верхней части котла расположен автоматический регулятор тяги, за ним камера нагрева воздуха.
• Следующая камера представляет собой переключающую заслонку и телескопическую трубку; ниже находится полная камера сгорания и воздухораспределитель.
• Чуть ниже зона горения и генерации, и конечная зона топлива.

Важно! Конструктивно контур котла длительного горения достаточно прост в изготовлении и очень удобен возможностью подключения второго контура для получения горячей воды.

О том, как собрать твердотопливный котел длительного горения своими руками, мы поговорим далее в нашей статье.

к оглавлению ↑

Пиролизный котел с водяным контуром

В устройстве этого типа топливо сгорает гораздо медленнее, и для горения требуется гораздо меньше воздуха. За счет этого образуется дополнительное количество газа, а в процессе его повторного сжигания КПД котла увеличивается на 85-90%.

Некоторым может показаться, что изготовить котел длительного горения на дровах с водяным контуром самостоятельно невозможно, но прочитав чертеж пиролизной установки вы убедитесь в обратном.

Конструктивные особенности устройства:

• Схема чертежа устроена следующим образом: вверху котла, как и в предыдущем варианте, расположена камера для загрузки топлива.
• Следующий отсек предназначен для размещения дров, далее есть специальная дверца для розжига и чистки котла.
• В самом низу агрегата размещена труба с заслонкой для подачи первичного воздуха и камера дожигания.
• Параллельно этим отсекам шамотным шамотным кирпичом выложить камеру, в которой установлена ​​дополнительная труба для подачи вторичного воздуха, и смонтировать специальную дверцу для очистки.

Важно! Из шамотного кирпича также производят отделку участков основного горения топлива.

• В соседнем отсеке образуются горячие газы, которые выходят через специально установленную трубу, а также монтируется дверца для очистки трубы.

Важно! Пиролизный котел имеет водяной контур по всей высоте аппарата.

к оглавлению ↑

Пеллетный котел

Пеллетные котлы по праву считаются самыми эффективными для обогрева помещения.

Благодаря автоматизированному процессу подачи топлива КПД устройства повышается до 95%. Шнек, загруженный в специальный отсек, автоматически засыпается в камеру сгорания.

Важно! Из-за сложной конструкции сделать котел длительного горения в домашних условиях достаточно сложно.

к оглавлению ↑

Комбинированный котел

Чтобы отопление в помещении было качественным, а главное — экономичным, рекомендуется установить универсальный котел, эффективно работающий на любом виде топлива.

Если вы решили использовать устройство с таким принципом работы, то обратите внимание на комбинированные котлы — они работают на альтернативных видах топлива, к тому же переключение режимов в таких агрегатах достаточно простое. Именно по этой причине многие пытаются сделать котел длительного горения своими руками.

В свою очередь комбинированные котлы также делятся на несколько групп:

1. Твердотопливные комбинированные.
2. Универсальный — для отопления подходит любой вид топлива.
3. Электрические комбо.

к оглавлению ↑

Виды топлива

На данный момент вопрос какое топливо использовать для твердотопливных котлов длительного горения не очень актуален. Современный рынок предлагает массу вариантов обогрева помещения, при этом каждый может выбрать свой, исходя из собственных финансовых возможностей:

• Дрова разных пород древесины могут быть представлены в виде прессованных хвойных или лиственных опилок.
• Гранулированные биопеллеты, прессованные опилки, сельскохозяйственные отходы или торф.
• Уголь — можно использовать любой его вид, независимо от системы котла, а также антрацит и фракции.
• Отходы частного деревообрабатывающего предприятия или сельскохозяйственного производства.

к оглавлению ↑

Как сделать котел длительного горения в домашних условиях?

Прежде чем приступить к работе, необходимо выяснить принцип его работы и последовательность расположения всех элементов.

Принцип работы котла основан на том, что холодный воздух поступает снизу через специальную камеру. Проходя через теплые стенки котла, он нагревается, поднимается вверх и нагревает помещение.

Важно! Котел длительного горения имеет несколько иной принцип работы: подачу воздуха в этом случае следует минимизировать, чтобы увеличить продолжительность горения. Топливо загружается максимально плотно и больше.

Необходимые материалы

Чтобы собрать твердотопливный котел длительного горения своими руками, необходимо заранее подготовить следующие комплектующие для устройства:

1. Листовой металл толщиной от 0,5 до 0,8 мм.
2. Трубка диаметром 0,3-0,5см.
3. Металлические уголки и фурнитура.
4. Газовый баллон диаметром 25 см или металлическая труба.
5. Сварочный аппарат и электроды.
6. Болгарский.

Процедура:

• В первую очередь собирают регулятор впуска воздуха в блок. Для этого к подготовленной трубе методом сварки необходимо приварить болт большого диаметра.
• Из листа металла болгаркой вырезается круг, соответствующий диаметру трубы. С одного края получившегося затвора нужно вырезать отверстие, чтобы в него свободно проходил приваренный болт.
• Наденьте получившийся колпачок и зафиксируйте его на трубе гайкой.

Важно! Металлический круг в готовом изделии позволит контролировать подачу воздуха.

• Далее болгаркой на трубе прорезаются горизонтальные отверстия, через них в топку поступает воздух.
• Возьмите металлический лист и вырежьте из него еще один круг диаметром на 0,5-1 см меньше диаметра предполагаемой печи.
• В центре заготовки вырезается отверстие, в которое нужно вставить трубу с демпфером и приварить на расстоянии 20-30 см от конца.
• Далее можно приступать к сборке корпуса. Для этого, если используется газовый баллон, снимается его верхняя часть, если цилиндрическая труба соответствующего диаметра, то нижняя заваривается сваркой. После этого можно приступать к изготовлению дымохода.
• В верхней части металлического цилиндра с помощью болгарки вырезается отверстие диаметром 10 см, при отступлении от края ровно на такое же расстояние вваривается толстостенная труба.
• При монтаже трубы подачи воздуха в днище топки прорезается отверстие и труба устанавливается таким образом, чтобы нагнетатель выступал за корпус котла.

Важно! Для нормальной циркуляции воздуха внутри котла патрубок подачи воздуха располагается чуть ниже дымохода.

• Следующим этапом будет изготовление и установка теплоотводящего экрана. Для этого из листа металла вырезают круг диаметром 20-22 см толщиной не менее 10 мм. Для удобства использования из арматуры сваривается ручка.
• Из листа металла делается конвекционный кожух, для этого вырезается круг диаметром больше топки на 5-7 см.
• С помощью сварки конвекционная камера и основание печи фиксируются между собой.
• Завершающим этапом в процессе изготовления котла длительного горения является изготовление верхней крышки. Если в качестве основы вы использовали газовый баллон, можно использовать верхнюю предварительно обрезанную часть. Если основой был лист металла, вырезается круг соответствующего диаметра.

Важно! Для удобства использования к верхней части приварены ручки из арматуры.

• Для обеспечения надлежащей циркуляции воздуха к днищу котла в аппарате привариваются ножки или дополнительная опора высотой 25-30 см. Для этого отлично подойдут металлические уголки или швеллер.

Важно! Безопасную работу твердотопливного котла длительного горения обеспечивает качественный корпус. Исходя из этого, для его изготовления используется жаропрочная толстостенная сталь толщиной не менее 5 мм. Помните, чем толще стенки вашего котла, тем дольше он будет сохранять тепло.

к оглавлению ↑

Видеоматериал

В этой статье дана основная информация о том, как сделать котел длительного горения. Для того чтобы качественно и надежно провести весь процесс работы, вам потребуются правильно составленные чертежи, качественные материалы и немного терпения. В результате вы получите экономичную, недорогую систему обогрева помещения, которая прослужит вам не один десяток лет.

Как заставить дровяную печь гореть всю ночь за 3 шага

Ваш дровяной огонь постоянно прогорает слишком быстро? Вы хотите иметь костер на всю ночь? Когда вы топите дровяной печью, органы управления дровяной печью очень помогают ускорить и замедлить горение, но чтобы добиться более длительного горения в дровяной печи, вы должны контролировать форму и размер загрузки дров. В этом руководстве мы узнаем, как поддерживать огонь в дровяной печи всю ночь с помощью расширенного огня: когда большие куски дров плотно укладываются, чтобы продлить горение и разжечь огонь, который длится всю ночь. Этот тип огня зависит от здорового угольного пласта, поэтому он не будет работать во время холодного запуска. Чтобы узнать, как развести идеальный огонь для холодного старта, ознакомьтесь с нашим путеводителем «Дровяная печь 101: идеальный способ развести огонь сверху вниз».

Если вы укладываетесь в постель или собираетесь бежать на работу, вам захочется разжечь продолжительный ночной огонь. При продолжительном пожаре вы загружаете большие куски дров в дровяную печь, плотно уложенные, поэтому огонь медленно распространяется от бревна к бревну, продлевая ваше горение на 6-8 часов или более. Вам не нужно будет перезагружать в ближайшее время. Этот тип горения поддерживает слабое, устойчивое тепло, которое может гореть всю ночь.

Многие пользователи дровяных печей, когда впервые узнают, как поддерживать дровяную печь всю ночь, просто кладут в топку большое количество дров поверх слоя углей, перекрещивая поленья друг с другом. Этот метод загрузки позволяет огню быстро распространяться и охватывать все ваши бревна, что приводит к большим горячим пожарам. Эти большие, горячие костры сразу производят много тепла, но когда печь установлена ​​на низкую температуру, они не могут получить достаточно воздуха и будут тлеть, производя много дыма. Секрет предотвращения этого «худшего из двух миров» типа пожара заключается в том, чтобы развести открытый костер, при котором передний слой древесины изолирует задний слой, предотвращая слишком быстрое распространение огня и поддерживая видимое пламя в течение нескольких часов.

Перестаньте возиться со своей старой, непригодной для использования дровяной печью. Купите MF Fire сегодня!

1. Сгребите уголь по направлению к передней части дровяной печи

Если вы хотите научиться поддерживать огонь дровяной печи всю ночь, вам нужно научиться укладывать уголь. Сохранение углей перед печью обеспечивает сильный источник тепла для воспламенения бревен. Если оставить угли по всему дну печи, все дрова загорятся сразу, и это сократит горение. У вас еще нет угольного пласта? Прочтите наш путеводитель по разведению огня «Дровяная печь 101: идеальный способ разведения огня сверху вниз».

Удалить золу из передней части топки. Разгребите угли вперед. Поместите дрова на и позади углей. Изображение предоставлено: woodheat.org

2. Положите пять-семь больших бревен плотным строем позади углей

Куски должны быть 4-6 дюймов в поперечнике. Поместите каждую деталь по одной в направлении «восток-запад» (параллельно передней части) позади углей и прижмите к задней части топки дровяной печи. По мере добавления новых частей старайтесь вкладывать их в более ранние части как можно плотнее. Когда последние кусочки войдут внутрь, передний край самого переднего куска должен едва касаться тлеющих углей. Не кладите детали крест-накрест друг на друга и не размещайте детали в направлении «север-юг» (перпендикулярно передней части). При такой укладке огонь может быстро распространиться и поглотить всю древесину, что приведет к более быстрому возгоранию. Нет необходимости подкладывать газету или растопку, тлеющий уголь и хорошо высушенная древесина разожгут огонь через несколько мгновений.

Оцените наши красивые, современные и простые в использовании дровяные печи!

3. Закройте дверцу и наслаждайтесь

Через несколько мгновений после того, как вы загрузите дрова в дровяную печь, она загорится. Огонь будет быстро распространяться по переднему слою древесины и медленно гореть к заднему. Этот ночной огонь будет гореть в вашей дровяной печи часами.
