Короб из гипсокартона на потолке с подсветкой своими руками: фото и видео
На сегодня самым востребованным среди дизайнеров, является оформление потолка элементами подсветки. Короб из гипсокартона с подсветкой помогает сделать интерьер оригинальным и необычным. Подсветка помогает разделить большую комнату на зоны. Популярности этому виду отделки добавляет недорогая стоимость материала и простота в обустройстве.
Оформление и дизайн комнаты с подсветкой на коробе из гипсокартона
Вернуться к оглавлению
Полное содержание материала
- 1 Варианты подсветки на потолочном коробе из гипсокартона
- 2 Короб для открытой подсветки
- 3 Короб для подсветки скрытого типа на потолке
- 4 Короб из гипсокартона со встроенной подсветкой на потолке
- 5 Схема коробов комбинированной подсветки
- 6 Монтаж светодиодной ленты
- 6.1 Подключение
- 7 Фото примеры оформления и конструкции короба из гипсокартона с подсветкой
Варианты подсветки на потолочном коробе из гипсокартона
Есть два вида подсветки: скрытая и открытая. Второй вариант более распространен и состоит в том, что в короб из гипсокартона устанавливаются точечные светильники, цена которых зависит от дизайна.
Скрытый вариант подсветки только сейчас набирает популярность, так как на рынке появилась светодиодная лента, установка которой не требует каких-то специальных навыков и инструментов. Раньше этот вариант усложнялся тем, что приходилось устанавливать неоновые лампы.
Вариант подсветки на гипсокартонном коробе Некоторые хозяева помещений применяют смешанную подсветку, в которой присутствуют как точечные светильники для потолка, так и светодиодная лента. Подсветка в данном случае работает независимо от разных выключателей.
Вернуться к оглавлению
Короб для открытой подсветки
Для создания открытой подсветки, нужно решить для себя, будет она находиться по всей плоскости потолка, или только по периметру. В первом случае – придется монтировать подвесную конструкцию, которая полностью закроет потолок. Во втором, достаточно соорудить короб на потолке, небольшого размера, а середину потолка оставить неизменной.
Вариант монтажа небольшого короба по периметру намного предпочтительней, так как не скрадывается общая высота помещения, и интерьер становится оригинальным.
Варианты и схема для монтажа подсветки на гипсокартонном коробеСтоит отметить, что в последнее время, дизайнеры стали отходить от коробов большой протяженности, заменяя их криволинейными небольшими конструкциями на потолке в местах, где действительно нужна точечная подсветка, например, у зеркала или письменного стола. Если у вас совсем нет опыта в строительстве, а разнообразить свой интерьер коробом из гипсокартона с подсветкой хочется, не прибегая к помощи специалистов, то лучше начать с самого простого – прямоугольного короба по периметру комнаты. Стандартные размеры этой конструкции 50х50 сантиметров.

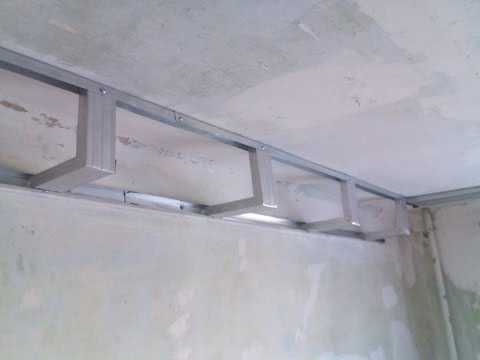

Самым сложным при монтаже конструкции будет создание металлического каркаса. Каркас можно собрать несколькими способами:
- Конструкция собирается только из направляющего профиля. Два из них крепиться на потолок и стену, затем из двух направляющих деталей собирают ребро жесткости, вставляя их один в другой.Схема монтажа каркаса для короба из гипсокартона Эту деталь крепят к направляющим, прикрученным на поверхности, соединяя отрезками. Затем разрезают направляющий профиль на отрезки нужной длины, и монтируют жесткий каркас с перемычками, которые находятся друг от друга на 60 см;
- В этом способе используют направляющий и стоечный профиль. Направляющий служит опорой на стене и потолке, а стоечный крепиться на подвесы. Затем формируются ребра жесткости из отрезков стоечного профиля;
- Третий способ состоит в том, монтаж короба производится на полу, в случае если она небольшая, и только потом закрепляется на потолок.
Некоторые умельцы предпочитают не крепить вертикальные перемычки стороне, а просто накручивают гипсокартон. Безусловно, так можно поступить, если высота короба меньше 40 сантиметров.
Вернуться к оглавлению
Короб для подсветки скрытого типа на потолке
Как установить скрытую подсветку выбирает хозяин помещения, она может быть по периметру короба, или криволинейной конструкции, а может разделять комнату на зоны. Нет большой разницы в изготовлении короба для скрытой подсветки и простой конструкции.
Для монтажа скрытого освещения потолка нужен короб, который может быть открытого типа и закрытым. Разница в том, что под диодную ленту нужно будет обустроить небольшую нишу. Перед ее обустройством нужно решить, какого плана подсветку вы хотите – широкую, яркую полосу по всему потолку, или тоненькую полоску, которая придаст конструкции потолка парящий вид.
Так выглядит подсветка скрытого типа на потолкеВажно! Чем меньше ниша, тем тоньше будет свечение.
Вернуться к оглавлению
Короб из гипсокартона со встроенной подсветкой на потолке
Перед тем как собрать конструкцию короба на потолке, стоит начертить план, на котором будет видно, в каких местах предполагается сделать точечные светильники. Проводку нужно прокинуть заранее и закрепить на потолке в местах крепления к поверхности короба точечных светильников. Каркас собрать одним из трех способов, закрепить его на потолке.
Важно! До полной готовности конструкции, проводку лучше не подключать к сети, так как можно закоротить провода, и произойдет короткое замыкание.
Если подсветка планируется с боковой стороны, то первым делом нужно накрутить отрезки ГКЛ с боков.
Затем дрелью со специальной насадкой – коронкой по гипсокартону, вырезается нужное количество отверстий под светильники в коробе из гипсокартона.
Схема с размерами короба из гипсокартона со встроенной подсветки потолкаДиаметр коронки должен равняться ободку светильника. В случае если подсветка планируется снизу, то первым делом нужно прикрутить нижние отрезки гипсокартона, в который также вырезаются отверстия для светильников. Для удобства в эти отверстия вставляются провода, а затем закрывается боковая часть короба.
Вернуться к оглавлению
Схема коробов комбинированной подсветки
Для комбинированной подсветки сооружают двухуровневый потолок по схеме. Но только он подходит не для любого помещения, допустим, высота помещения равна 2,5 метра, то лучше не применять такую конструкцию.
Почему двухуровневые потолки так популярны — упрощается процесс сборки короба со встроенной, комбинированной, подсветкой в комнате, лишний раз не нужно сверлить плиту перекрытия. Конфигурация короба является продолжением каркаса потолка.
Схема устройства короба с комбинированной подсветкойДля того чтобы применить смешанную подсветку, нужно предусмотреть небольшую нишу из гипсокартона на потолке, между уровнями, в которую будет спрятана светодиодная лента. Создать конструкцию из нескольких уровней несложно, единственным неудобством может стать подключение подсветки к электросети, в этом случае нужен опыт. Если нет уверенности, что соберете двухуровневую конструкцию, то можно пойти более простым путем.
Воссоздать короб на потолке со встроенной подсветкой, произвести финишную отделку, и приклеить на него небольшой полиуретановый багет, отступив от потолка 1-2 сантиметра, так у вас получиться ниша для укладки ленты со светодиодами. Так же можно поступить и со стороны стен, тогда визуально будет казаться, что короб парит в воздухе. В видео показан процесс монтажа гипсокартона с нишей для подсветки.
Вернуться к оглавлению
Монтаж светодиодной ленты
Монтаж светодиодной ленты нельзя провести к обычной электросети, ток как для нее нужен постоянный ток. Пред устройством светодиодной подсветки нужно приобрести специальный преобразователь, который будет выдавать при включении постоянное напряжение в 12-24 вольта. Блок питания покупается исходя из мощности всей подсветки.
Важно! Для точного подсчета, за постоянную берется 1 метр материала, рабочую мощность которого указывает производитель, и умножается на количество метров. Полученное значение умножается на коэффициент 1,15. Итогом получиться минимальная мощность блока питания, который нужно купить.
Чертеж с размерами для монтажа светодиодной ленты на потолок
Если предполагается установить несколько лент, то и блок придется покупать очень мощный, а он имеет очень большие размеры. Так что специалисты советуют подбирать преобразователь для каждой, отдельной полосы. Как эффектно смотрится подсветка штор в нише, вмонтированной в коробе из гипсокартона – фото:
Подключение
Чтобы правильно подключить RGB ленту, нужен контроллер, для того, чтобы в ленте менялся цвет диодов. Из клеммы контроллера выходят четыре провода, на которых обозначены цвета:
- G – зеленый;
- B – синий;
- R – красный.
Есть на контроллере и четвертый провод с обозначением мощности, который следует подсоединить к преобразователю. Стоит знать! Не вся светодиодная лента состоит из разных цветов, есть и однотонные диоды, для подключения которых контроллер необязателен.
Пошаговая установка светодиодной ленты на потолокПрежде чем начать подключение, ленту нужно разрезать на нужные отрезки. Проводить раскрой нужно строго по отметкам, на полосе. Соединить участки материала можно спайкой или LED коннекторами, которые очень просты в применении. Достаточно положить отрезки ленты в коннектор и захлопнуть, но стоит эта составляющая дорого, так что если вам потребуется сделать несколько соединений, то стоимость конструкции существенно возрастет.
Вернуться к оглавлению
Фото примеры оформления и конструкции короба из гипсокартона с подсветкой
Как сделать короб из гипсокартона на потолке своими руками (+фото, схемы)
Короб из гипсокартона со встроенной подсветкой на потолке
Перед тем как собрать конструкцию короба на потолке, стоит начертить план, на котором будет видно, в каких местах предполагается сделать точечные светильники. Проводку нужно прокинуть заранее и закрепить на потолке в местах крепления к поверхности короба точечных светильников. Каркас собрать одним из трех способов, закрепить его на потолке.
Важно! До полной готовности конструкции, проводку лучше не подключать к сети, так как можно закоротить провода, и произойдет короткое замыкание. Если подсветка планируется с боковой стороны, то первым делом нужно накрутить отрезки ГКЛ с боков
Затем дрелью со специальной насадкой – коронкой по гипсокартону, вырезается нужное количество отверстий под светильники в коробе из гипсокартона. Схема с размерами короба из гипсокартона со встроенной подсветки потолка Диаметр коронки должен равняться ободку светильника. В случае если подсветка планируется снизу, то первым делом нужно прикрутить нижние отрезки гипсокартона, в который также вырезаются отверстия для светильников. Для удобства в эти отверстия вставляются провода, а затем закрывается боковая часть короба
Если подсветка планируется с боковой стороны, то первым делом нужно накрутить отрезки ГКЛ с боков. Затем дрелью со специальной насадкой – коронкой по гипсокартону, вырезается нужное количество отверстий под светильники в коробе из гипсокартона. Схема с размерами короба из гипсокартона со встроенной подсветки потолка Диаметр коронки должен равняться ободку светильника. В случае если подсветка планируется снизу, то первым делом нужно прикрутить нижние отрезки гипсокартона, в который также вырезаются отверстия для светильников. Для удобства в эти отверстия вставляются провода, а затем закрывается боковая часть короба.
Некоторые тонкости в работе
Как сделать короб из гипсокартона на потолке, какие здесь могут встретиться нюансы? Часто он сооружается после того, как в комнате установлен натяжной потолок с подсветкой. В таком случае короб монтируется ниже натяжного потолка на 10-20 мм. Если планируется установить короб из гипсокартона с подсветкой светодиодной лентой, нужно приобрести дополнительное оборудование. К нему относится:
Лента со светодиодами может светиться 1 цветом, а может и переливаться несколькими цветами. Для правильного выбора блока питания необходимо сделать следующее:
- измерить периметр ниши для светодиодов;
- умножить полученное число на мощность каждого погонного метра осветительной ленты.
Блок питания включается только по параллельной схеме. Можно приобрести отдельные блоки для каждого отрезка светодиодной ленты. Правильно смонтированный короб из гипсокартона своими руками может стать настоящим украшением интерьера и будет служить много лет, как и материал натяжного потолка.
Если короб будет монтироваться под натяжной потолок, то его размещают на 10-20 мм ниже уровня натяжного потолка. Листы ГКЛ нужно расходовать рационально. Для этого следует правильно раскроить их. При небольших размерах сооружения подвесной каркас можно собирать на полу, затем в собранном виде повесить его на место. Гипсокартонные листы можно разделить на несколько групп:
- ГКЛ — это обозначение стандартного материала. Он используется для работы при нормальных температурах и влажности не выше 70%. Сверху гипс покрыт бумагой серого цвета. Маркировка на них написана синим цветом.
- ГКЛО — это отделочный материал, обладающий стойкостью к возгоранию. В гипс добавлены некоторые компоненты, повышающие сопротивляемость к пламени. Используется данный материал в обустройстве вентиляционных шахт, чердачных помещений, электрических щитков. Листы имеют серый цвет. Маркировка на них делается красным цветом.
- ГКЛВ — материал с силиконовыми гранулами и противогрибковыми веществами. Лист влагостойкий, не боится повышенной влажности. Используется при отделке бассейнов, санузлов, кухонных помещений. Сверху имеет зеленый окрас. Все надписи на нем выполнены синим цветом.
- ГКЛВО — это гипсокартон универсального плана. Он объединяет в себе характеристики ГКЛО и ГКЛВ. Зеленые панели с красным цветом маркировки применяются в сооружении конструкций промышленных зданий.
При сооружении конструкций в квартире или доме следует делать правильный выбор материала.
Графическая методика
Расчет гипсокартонного короба для потолка таким способом предусматривает создание наглядного изображения на бумаге. Это позволит безошибочно разместить профили, посчитать их, правильно разместить ГКЛ, чтобы количество отходов было минимальным.
Графический проект состоит из нескольких этапов:
- Начертите план потолочного перекрытия, на него нанесите сетку тонкими линиями 10 см и линиями пожирней – 1 м.
- Выполните распределение ГКЛ сначала цельных листов, потом фрагментов.
- Округлите получившиеся вычисления для целого числа в большую сторону. Если трудно вообразить данный процесс зрительно, стоит расстелить ГКЛ на полу помещения, в котором планируется создать подвесной короб.
- После этого необходимо перенести результат в виде схемы на лист бумаги. В уме можно выполнить расчет следующим образом: поделить совокупный метраж на квадратуру одного ГКЛ (3 м2).
- Затем необходимо начертить линии местоположения профилей. К данным вычислениям надлежит подойти рационально, руководствуясь схематическим чертежом размещения гипсокартона.
- Устанавливают метки в точках монтажа подвесов. Если данное количество удвоить, выйдет необходимое количество дюбелей.
- Помечают поперечины из CD или ПП профиля. В точках пересечения линий сопряжения металлопрофилей надлежит монтировать «крабы» (по четыре 18-миллиметровых самореза на каждый).
Периметр помещения — совокупная длина ПН (или UD-27) профиля. Рассчитывают перпендикулярные и продольные ПП-60 металлопрофили (или CD-60). Метраж профилей суммируют, отнимают численность стыков, умноженную на 6 см (ширина направляющей). Все это надлежит поделить на 3 либо 4 м и округлить в большую сторону.
Фиксирование направляющих осуществляется с промежутком в 25 см. На 1 метр их потребуется 4 штуки. Отсюда следует, что весь периметр необходимо разделить на 4 и к полученному числу приплюсовать 8 (крепеж для углов). Эта простая методика расчета поможет правильно установить численность необходимых материалов для подвесного гипсокартонного короба.
На что обратить внимание?
Проектирование многоярусных потолочных конструкций сопровождается множеством вопросов
При сооружении подобной системы обратите внимание на следующие вопросы:
- В каком случае нельзя смонтировать натяжное полотно? Если у фигуры из гипсокартона есть хотя бы 1 угол под 40°, в таком случае смонтировать натяжную конструкцию не удастся. Это связано с невозможностью пролезть туда шпателем или шуруповертом. Это же касается и расстояния между углами. Если оно меньше 30 мм, устройство потолка невозможно.
Монтаж подвесов для ГКЛ
- Нужна ли подготовка специальной гипсокартонной конструкции, если требуется установка ПВХ полотна посредине комнаты? Как правило, специалисты применяют готовые изделия и ГКЛ. При установке выдерживается типовое расстояние между металлическими профилями. Лучше провести монтаж CD 60 или бруса толщиной 25 мм там, где предполагается разместить ПВХ пленку.
- Когда не рекомендуется производить короб из ГКЛ на потолке? Возможность установки исключается лишь в единственном случае – при невозможности разместить конструкцию. Этому может мешать установленная сплит-система. Как вариант, можно сделать асимметричное изделие.
Какой бы сложной ни казалась ситуация, всегда существуют варианты верного монтажа.
Электрическая часть
Прокладка проводки
Естественно, проектируя потолок из гипсокартона с подсветкой, нужно уделить внимание и электрической части системы. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:
Для монтажа скрытой проводки штробить потолок не нужно, и это очевидный плюс!
Для начала определяемся, где у нас будут находиться светильники. При использовании стандартных встроенных ламп желательно размещать их не далее, чем в 0,7м от стены и 1,2 – 1,5м друг от друга: так в помещении не останется затененных участков.
Места расположения светильников отмечаем на основании (первом уровне подвесного потолка или перекрытии), после чего выполняем разметку трасс, по которым пройдут провода.
Соединительный провод
От распределительной коробки в помещении отводим провода (как я отметил выше, вполне хватит ПВС 3×0,75 или ПВС 3х0,5) в негорючих кабель-каналах. Я обычно использую гофрированный кожух, но можно применять и квадратный короб – цена у него несколько выше, но зато его можно оставлять и на открытых участках, так как выглядит он аккуратно.
Разводка проводов в гофре. На лампу накаливания не обращайте внимания – она используется для временного освещения
При проектировании освещения, скрытого в подвесном потолке, я обычно закладываю две ветки, запитанные на отдельные клавиши выключателя. Лампочки должны подключаться к этим веткам поочередно – тогда мы сможем максимально эффективно регулировать интенсивность освещения.
Кабель-каналы с проводами протягиваю сквозь каркас потолка (или через каркас для короба по периметру) и фиксирую либо к элементам каркаса, либо непосредственно к перекрытию. Для фиксации использую хомуты, стараясь, чтобы при их затягивании не повреждалась гофра.
Все кабель-каналы прикрепляем либо к потолку, либо к каркасу
Напротив места установки каждого светильника оставляю свободную петлю из провода длиной около 40 см.
Проводка с установленными основаниями для светильников
Питающий провод подводится к распределительному щитку. Подключать его стоит только после завершения монтажа светильников – исключительно из соображений безопасности.
Установка светильников
Инструкция по установке ламп встроенного света в подвесную конструкцию из ГКЛ (будь то потолок или отдельный короб) очень проста:
Сверление монтажного отверстия
Вы выбранных местах с помощью сверла-коронки проделываем отверстия под основание скрытой лампы. Вместо коронки можно использовать «балеринку» или вообще вырезать гнездо ножом. В последнем случае получается не так аккуратно, так что подходит этот метод только для ламп с широким декоративным основанием, которое может перекрыть края отверстия.
Монтажное отверстие и провод с контактной колодкой
Затем аккуратно извлекаем из пространства за обшивкой петлю провода или провод с установленной клеммной колодкой. Достать его можно с помощью проволочного крючка.
Соединяем провода с контактами лампы. Я, как вы понимаете, предпочитаю крепить все приборы на клеммные колодки, но в принципе, можно и просто скрутить проводники, тщательно заизолировав места контакта.
Типовая конструкция встроенного светильника и его установка в отверстие
Сводим вместе распорные крепления лампы, вставляем корпус в отверстие и отпускаем распорку. Пружина открывается и прижимается к гипсокартону с изнаночной стороны.
Все! Теперь нам остается только установить защитный колпак или декоративную накладку, маскирующую место крепления.
Установка защитных колпаков
Монтаж короба с подсветкой

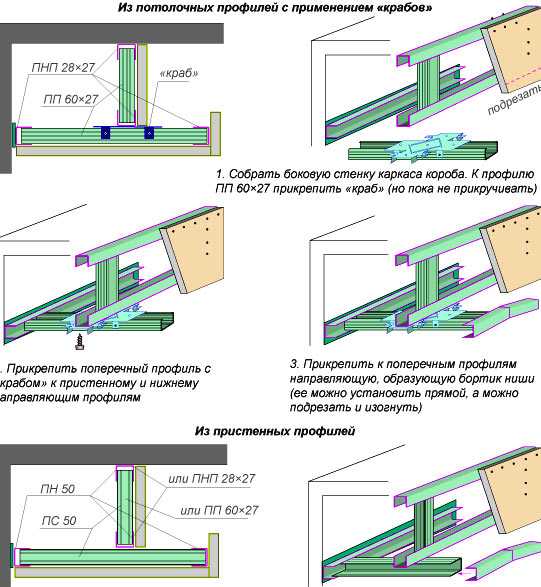

Сборка конструкции производится по известной технологии, но с учетом некоторых деталей:
- Стойки подвесы из потолочного профиля выполняются путем нарезки планок, высотой равной высоте короба. С одной стороны такой плашки нужно сделать надрезы по сгибам высоты 40-50 мм и загнуть внутрь заднюю стенку. Количество заготовок равное числу шага крепления в 0,6 м. Устанавливать подвесы придется по всему периметру, потому нужно заранее рассчитать нужное число подвесов.
- Стойка подвес крепится необрезанной стороной в направляющий профиль на потолке и закрепляется саморезами.
- Заготовка из потолочного профиля выполняется так: нарезать плашки длиной равной нижней части короба – эта длина отличается размерами от верхней, чтобы получилась полка для монтажа подсветки. В итоге длина отрезка профиля получается на 5 см длиннее, чем размер длины нижней части короба. Такого расстояния хватит, чтобы закрепить светодиодный элемент. Один конец заготовки вставляется в направляющий профиль на стене полочкой вверх, после чего фиксируется на саморезы. Другой конец скрепляется с подвесом-стойкой под углом в 90 градусов.
- В результате получается короб, у которого есть выступ профиля. Отрезки выступа нужно заглушить, для чего на них вставляются также куски профиля нужной длины. Такая основа хорошо выдержит отрез листа гипсокартона, а сверху можно делать световой элемент.
Теперь остается зашить короб, соорудить подсветку, для чего потребуется блок питания мощности 220 В (для светодиодной ленты на 12 В) и сама лента.
Выбор мощности ленты
Обустраивая короб на кухне из гипсокартона на потолке с подсветкой или же конструкцию в гостиной, важно выбрать элемент, который должен подсвечивать с расчетом уровня уже имеющегося освещения. Мощность светодиодной ленты определяется так: измеряется периметр ниши и полученный результат умножается на мощность погонного метра ленты
Что учесть:
- Если подключать ленту к блоку питания последовательно, то все последующие отрезки будут светить слабее.
- Если мощность блока увеличенная, устройство будет иметь большие размеры. Это нужно учитывать при формировании каркаса.
Можно приобрести блоки питания для каждого куска ленты, чтобы выровнять освещение. Это удобно, так как позволяет выбирать приборы малых габаритов, которые удобно спрячутся в коробе любого размера. Предварительно нужно монтировать ленту – ее приклеивают на полочку, а только потом подключать светодиод к блоку питания.
Размеры
Благодаря тому, что коробка из гипсокартона делается своими руками, разновидность размерных градаций, формы, места крепления может быть выбрана любая. Все зависит от того, что именно требуется скрыть: неровности на потолке, выступающие части коммуникаций, провода, канализационные трубы и прочее. Если устанавливается система подсветки, параметры глубины и ширины конструкции должны быть достаточными для монтажа блока питания, осветительных приборов, ленты.
Если короб смонтирован с учетом всех рекомендаций, то такая конструкция будет служить долго и безупречно. Отделка короба – дело хозяина, предварительно подготовленный (прошпаклеванный и грунтованный) лист ГКЛ подходит для облицовки любыми материалами.
О плюсах и минусах короба под потолок
Параметры конструкции разрабатываются исходя из потребностей. То есть, чем больше коммуникаций подлежат маскировке, тем продуманнее понадобится короб. Монтировать каркас из гипсокартонных листов можно в простом варианте, а можно усложнить подсветкой для создания дополнительного дизайнерского эффекта и освещения помещения. Это явное преимущество конструкции.
Кроме того к достоинствам короба стоит отнести возможность создания идеально ровной и гладкой поверхности любой формы, включая многоуровневые конструкции, маскирующие коммуникации. Достаточно будет закрепить проводку и трубы вентиляции на потолке основе для того, чтобы их скрыть с помощью короба и натяжного полотна.
Есть у конструкции и некоторые недочеты. Один из них — уменьшение высоты потолков. Применять на практике такой вариант отделки потолка имеет смысл только в просторных помещениях с действительно высокими потолками. Еще один минус — трудоемкость работ. Если выполнять монтаж короба, даже самого простого, своими руками, без помощи обойтись крайне непросто.
Короб из гипсокартона для труб
Обычно листы имеют стандартные размеры, ширины, высоты, толщины. Для коробов, желательно выбирать большей толщины, для более крепкой и надежной конструкции, подойдет настенный лист 12,5 мм. Если будете устанавливать двойное наложение, допустима и более меленькая плотность в 9,5 мм.
Один из вариантов решения подобной проблемы, это собрать каркасное строение, заключающееся в установлении несущего скелета из направляющих, и дальнейшее зашивание конструкции листами ГК, создавая ровные стены и единую поверхность. Скрывается все лишнее, придавая эстетичный вид помещению, и дополнительно защищает пластиковые трубы от механических воздействий.Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно.
Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности. Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов.
Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон.
- Первое, используем только влагостойкий гипсокартон.
- В места соединений гипсокартона с полом выдерживаем необходимое расстояние и можно промазать дополнительно шпатлевкой и клеевым раствором.
- Внутреннюю поверхность листов можно обработать гидроизоляционным составом.
- Трубы промазать гидроизоляцией и утеплить.
- Лист не должен касаться трубы и расстояние между нами составлять не меньше 3 см.
- хорошие показатели стойкости к влаге. Он уже много лет используется в подобных помещениях;
- его легко резать;
- все строительные магазины торгуют влагостойким гипсокартонном – не будет трудностей с его покупкой;
- поверх гипсокартона вы сможете класть плитку, красить или наносить любое другое декоративное покрытие.
Вы можете закрыть трубы с помощью короба, соорудив его непосредственно вокруг них, или закрыть всю стену с коммуникациями, включая трубы. Первый вариант создает небольшой порожек, если трубы идут параллельно полу или колонну, если они вертикальны. К тому же вы сможете сэкономить на материале, из которого будет монтироваться короб.
Второй вариант уменьшает пространство комнаты, но это можно частично исправить, сделав нишу для хранения и закрытые дверцами ниши-полки. Чтобы рабочий процесс шел быстро и без заминок нужно заблаговременно подготовиться, чтобы не стопориться в процессе. Все начинается с чертежа. Это очень просто. Вы уже знаете, какую трубу нужно спрятать, поэтому осталось лишь продумать размеры будущей конструкции, достаточно отступить от трубы на 2-5 сантиметров в обе стороны и там крепить профиль.
Такого расстояния будет вполне достаточно, да и место скрадывать нам незачем. Главным образом короб нужен для того, чтобы уродливые трубы были спрятаны и не пугали своим внешним видом. Причем, даже после зашивки труб, у вас есть возможность установить на короб полочки.
Так что данная конструкция является многофункциональной.
Дополнительная информация по теме:
- Потолок из гипсокартона в зале фото с карнизом
- Какой профиль использовать для ниши из гипсокартона
- Какой глубины должна быть ниша из гипсокартона
- Обязательно ли шпаклевать гипсокартон перед поклейкой обоев отзывы
- Перегородки из гипсокартона в деревянном доме нужно ли оставлять зазор
Технология установки гипсокартонного короба
Все работы делятся на этапы – разметка потолка, формирование каркаса, обшивка, финишная заделка. Перед началом процесса базовая поверхность очищается, выравнивается штукатуркой. Если межплитные швы разошлись, их можно запенить, а после высыхания пены срезать излишки. Трещины армировать серпянкой и заделать штукатуркой. После заделки плоскость обеспылить, прогрунтовать в 2-3 слоя, давая просохнуть слою перед нанесением следующего.
Разметка на потолке
Чтобы разметить короб на потолке, выполняются следующие действия:
- Определить самый низкий угол в помещении, по стене отложить уровень опускания потолка, сделать отметку. Перенести отметку на все углы, соединить точки линией – это граница монтажа металлического профиля.
- Разметку сделать с учетом веса подвесной системы – это надо для определения шага крепежа. Стандартный шаг 0,4-0,6 м.
- Все линии разметки выверять уровнем – горизонталь относительно плоскости должна быть идеальной. Для основного UD выравнивать по периметру стен, для CD, направляющих реек – по стенам и потолку.
Для удобства все металлические профили сначала выкладываются на полу, а потом разметка переносится на потолок – так начинающий мастер быстрее сообразит, где точки размещения реек. Для направляющих реек в верхней части короба тоже следует отметить точки на потолке.
Разметку нанести карандашом или маркером. Шаг выравнивать с точностью до сантиметра. После выполнения этапа начинается монтаж каркаса.
Установка металлических профилей для каркаса
Для крепления к стене сначала высверлить дырки, куда вставить дюбели – ими фиксировать профиль, затем так:
- дополнительно закрепить профиль по стене на саморезы, шаг 0,3-0,6 м;
- профиль UD укладывается по горизонтальной линии по периметру стен;
- после направляющих реек фиксируются подвесы, нарезанные из основного профиля на куски заданной длины;
- к нижней части подвесов прикрепить несущий CD профиль, на который ляжет основная нагрузка, поэтому фиксацию сделать максимально прочной.
После формирования каркаса проверить ровность по горизонтали – все элементы должны быть ровными, чтобы не перекосило гипсокартонный короб под натяжной потолок или под осветительные приборы.
По каркасу укладывается проводка для светильников. Провода спрятать в гофрорукава, закрепить хомутами или зажимами. Последними фиксируются поперечные рейки профиля. Установка перпендикулярно относительно стены, шаг крепежа 0,6 м, фиксация на саморезы.
Обшивка гипсокартоном
Обшивание листами – этап, после которого доступ к основному потолку будет затруднен, поэтому при необходимости в пространство укладываются теплоизоляционные материалы, гидроизоляция, заделываются обнаруженные дефекты базового основания и прочие мелочи.
Монтаж короба из гипсокартона на потолке выполняется следующим образом:
- Листы ГКЛ предварительно нарезать. Размеры элементов просчитаны заранее, резать острым строительным ножом.
- Крепить так, чтобы смежные листы ложились на один CD профиль. Сначала обшивать горизонталь конструкции, затем вертикальные плоскости.
- Фиксировать саморезы с шагом в 7-10 см. Шляпку вкручивать в тело листа на 1 мм, не повреждая верхний картонный слой, чтобы не разрушить гипсовый. Выступающие шляпки оставлять нельзя.
- В зоне установки светильников прорезать отверстия. Удобнее резать листы дрелью с насадкой нужного диаметра.
Если обустраивается короб из гипсокартона под натяжной потолок, то предварительно оговариваются зоны расположения осветительных приборов. Мастеру требуется знать, как именно будет формироваться подсветка – поверх конструкции или скрытым образом. Если по верху, листы прорезать не придется.
Финишная заделка швов и стыков
Для работы пригодится серпянка, грунтовка, шпатели, шпаклевка, валики и кисти. Сначала поверхность конструкции обеспылить, затем заделать швы. Лента-серпянка с клеевым основанием выкладывается на шов, чтобы он проходил точно посередине ленты. Затем заделка шпаклевкой и выравнивание. Лента без клеевого слоя выкладывается на тонкий слой шпаклевки, немного вдавливается и сверху снова покрывается сырым составом – затем шпаклевку выровнять.
Шляпки метизов заделать смесью, выровнять. На зоны углов нанести шпаклевку, вдавить металлические уголки, снова зашпаклевать с последующим выравниванием. Многие мастера сначала занимаются именно углами, чтобы потом не переделывать стыки.
После просушки смеси поверхность прогрунтовать, высушить и зашкурить наждаком с мелким зерном. Сильно шлифовать не следует, надо только убрать неровности. Теперь можно декорировать короб, устанавливать светильники.
Как построить софит-бокс с подсветкой | HowToSpecialist
Сегодня я делюсь пошаговым руководством о том, как построить софит из гипсокартона со светодиодным точечным освещением. Проект, который вы сейчас увидите, был построен на кухне с кирпичной стеной и бетонным потолком. Хотя вы можете использовать те же методы для любого другого типа каркаса дома, вы должны знать, что вам нужно внести некоторые коррективы. Этот софит построен на металлической каркасной конструкции и оснащен 5 светодиодными точечными светильниками, расположенными на одинаковом расстоянии друг от друга.
Обязательно просмотрите остальные мои проекты из гипсокартона, чтобы увидеть простые приемы, которые помогут вам резать и установить гипсокартон, а также интересные идеи, которые помогут освежить ваш дом. Все мои проекты по гипсокартону можно посмотреть ЗДЕСЬ . Если вы работали с металлическими шпильками, буду более чем рада прочитать ваш отзыв! Впереди еще больше проектов по гипсокартону!
Сделано по этому чертежу
Материалы
- металлические шпильки
- уголки
- сетка из стекловолокна
- листы гипсокартона
- глина для гипсокартона
- Светодиодные точечные светильники
- ножницы по металлу
Как построить софит-бокс с подсветкой
Разметка-софита
Начните проект гипсокартона с разметки софит-бокса. Мы использовали спиртовой уровень и карандаш и отметили линии на стенах. Мы создадим заниженную секцию потолка, чтобы добавить какой-то прорыв в простой скучный дизайн квадратной комнаты. Это будет софит прямоугольной формы, но если вам нужна кривая света, посмотрите мой другой урок 9.0005 ЗДЕСЬ .
Обрезка металлических стоек
Используйте ножницы по металлу, чтобы отрезать металлические стойки и направляющие подходящего размера.
Настенные направляющие Начните укладывать направляющие вдоль опорных стен и закрепите их на месте с помощью винтов. Мой софит имеет высоту около 8 дюймов и ширину 28 дюймов, но вы можете внести коррективы в соответствии со своими потребностями. Вы даже можете выбрать более сложные формы L или U. Убедитесь, что вы спланировали это заранее, чтобы вы могли сделать точную оценку материалов. Кроме того, с самого начала выберите точки освещения, чтобы убедиться, что они помещаются внутри софита.
Крепление направляющих к стене
Также прикрепите направляющие к боковым стенам.
Крепление-гипсокартона к-передней-коробке-потолку
Затем отрежьте куски гипсокартона для передней части коробки-потолка. Прикрепите гипсокартон к потолочной направляющей с помощью шурупов.
Передний гипсокартон — потолочный софит-бокс
Прикрепите остальные части гипсокартона к передней части софит-бокса.
Корпус-потолок-софит
Не оставляйте зазоров между частями гипсокартона.
Установка металлических направляющих для софит-бокса
Отметьте на стене место для металлических стоек (каждые 16 дюймов в центре).
Установка металлических стоек — потолочная коробка софита
Обрежьте металлические стойки и установите их на направляющие.
Распределительная коробка — софит с освещением
Далее необходимо использовать распределительную коробку для электрических проводов. Мой софит имеет 5 светодиодных точечных светильников, поэтому нужно соединить несколько проводов. Я не буду вдаваться в подробности, так как никому не рекомендую заниматься электрическими проектами как проектом «сделай сам».
Потолочный короб с металлическими стойками
Крепление листов гипсокартона к каркасу короба потолка
Как построить-потолок- софит-бокс
Установка угловых планок — потолочный софит-бокс
Установите угловую планку по краям и зафиксируйте ее с помощью глины.
Сетка на швы гипсокартона
Установите сетку из стекловолокна на угловой стык между стеной и потолочным коробом. Нанесите несколько слоев грязи.
Шпаклевка софита
Установите стекловолоконную сетку на остальные стыки и нанесите несколько слоев грунтовки.
Вырезание отверстий для прожекторов
С помощью дрели и сверла с кольцевой пилой сделайте вырезы для прожекторов.
Строительство-софит-короб-с-освещением
После того, как грязь высохнет, используйте наждачную бумагу, чтобы сгладить поверхность. Затем нанесите несколько слоев краски и установите точечные светильники.
Как построить-софит-потолок-с-освещением
Так выглядит софит-бокс после отделки кухни плиткой и установки шкафов. Вы можете заметить, что точечные светильники делают свое волшебство. Я очень доволен тем, как вышел проект. Пришлите мне фото ЗДЕСЬ . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .
Спасибо, что читаете наш проект о как обрамить металлический каркас , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.
Как снять коробку светильника для установки встроенного светильника | Главная Руководства
Автор: SF Gate Contributor Обновлено 25 августа 2021 г.
При установке встраиваемого светильника на место существующего светильника вы должны удалить старый светильник, а также отсоединить и удалить проводку, а также потолочную коробку. Метод, используемый для удаления потолочной коробки, зависит от типа вашей коробки. Потолочные коробки с гвоздями крепятся к ферме или потолочной балке с помощью гвоздей, прикрепленных к бокам коробки. В коробках с кронштейнами, таких как те, что описаны в руководстве Family Handyman, используется кронштейн, прикрепленный к боковой стороне коробки, который крепится к лицевой стороне потолочной балки с помощью крепежных элементов. В коробках для врезки используется один кронштейн или несколько кронштейнов, которые крепят потолочную коробку к гипсокартону.
Удаление проводов
1.
Отключите питание потолочной коробки и снимите светильник. Используйте тестер напряжения, чтобы убедиться, что электричество отключено. Лучший тип тестера напряжения, который Early Experts называет тестером цепи, имеет два щупа, один из которых вы используете для контакта с проводом или проводом под напряжением, а другой — для контакта с нейтралью или землей. Тестер загорится или завибрирует в зависимости от модели.
2.
Определите количество проводов в коробке. Важно определить, сколько наборов проводов и как они подключены, прежде чем вы их удалите. Если в коробке более одного комплекта проводов, вам придется отсоединить их друг от друга, прежде чем вынимать из коробки. Важно, чтобы провода были пересоединены в распределительной коробке нового встраиваемого светильника таким же образом, чтобы все цепи продолжали работать.
3.
Извлеките провод или провода из коробки, предварительно ослабив и удалив все гайки проводов пальцами, и отделите подключенные провода с помощью плоскогубцев электрика. Затем вам нужно ослабить все зажимы, которые крепят их к потолочной коробке.
Металлические коробки используют винт и зажим, чтобы прикрепить провод к коробке. Ослабьте винт с помощью подходящей отвертки и протолкните провод через отверстие в коробке в пустоту за гипсокартоном. Если коробка изготовлена из пластика или композитного материала, она может иметь пластиковую заслонку рядом с входным отверстием, которая крепит провод к коробке. Используйте отвертку с плоской головкой и подденьте язычок от провода, одновременно проталкивая провод в пустоту в потолке.
Коробки для врезки
1.
Определите, какой тип коробки для врезки у вас есть. Круглые коробки этой разновидности имеют винт в центре задней части коробки. Квадратные врезные коробки имеют винты, расположенные на противоположных углах, которые при ослаблении освобождают пластиковые крылья, позволяющие снять коробку с потолка.
2.
Ослабьте крепежные винты с помощью отвертки соответствующего типа.
3.
Снимите коробку с потолка.
Коробки с гвоздями
1.
Вставьте небольшую плоскую монтировку или шлицевую отвертку между коробкой и потолочной балкой, чтобы снять ее.
2.
Надавите на инструмент, чтобы оторвать ящик от потолочной балки.
3.
Снимите коробку с потолка, как только она будет отсоединена от потолочной балки.
Коробки со скобками
1.
Определите положение кронштейна потолочной коробки. Поскольку кронштейн крепится к поверхности потолочной балки под гипсокартоном, вам придется разрезать гипсокартон, чтобы обнажить монтажный кронштейн.
2.
С помощью универсального ножа разрежьте гипсокартон вокруг монтажного кронштейна на потолочной коробке. Будьте осторожны и начните с небольшого участка, чтобы свести к минимуму повреждение гипсокартона.
3.
Удалите крепежные винты или гвозди, которыми кронштейн крепится к потолочной балке, чтобы освободить потолочную коробку.
Вещи, которые вам понадобятся
Совет
Удалите неподатливые потолочные коробки, прибитые гвоздями, разбив коробку на куски молотком, а затем удалив гвозди.
В качестве альтернативы демонтажу потолочного короба можно накрыть его декоративной пластиной и установить рядом встраиваемый светильник.
Предупреждение
Без среднего набора навыков по благоустройству дома и/или знаний в области электротехники не пытайтесь выполнить этот проект. Будьте предельно осторожны при работе с электричеством. Если вы не уверены или вам неудобно работать с электричеством, наймите лицензированного электрика для выполнения проекта
Поскольку встраиваемые светильники без ИС выделяют больше тепла, они потенциально могут стать пожароопасными при неправильном использовании. Важно, чтобы вы выбрали правильный тип для вашего приложения. Для потолков с изоляцией требуются светильники с рейтингом IC, в то время как для неизолированных потолков можно использовать корпус с классом IC или без.
Каталожные номера
- Семейный мастер: установка встроенного освещения для драматического эффекта
- Ранние эксперты: как использовать тестер напряжения: краткое руководство
Наконечники
- Удалите прибитые гвоздями потолочные коробки, разбив коробку на части молотком, а затем удалив гвозди.
- В качестве альтернативы демонтажу потолочного короба можно накрыть его декоративной пластиной и установить рядом встроенный светильник.
Предупреждения
- Без среднего набора навыков по благоустройству дома и/или знаний в области электротехники не пытайтесь выполнить этот проект.
- Поскольку корпуса встраиваемых светильников без обледенения выделяют больше тепла, при неправильном использовании они потенциально могут стать источником пожара.
