Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

1. Водяной тёплый пол.
2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

• температура излучающей поверхности;
• нагрузка на фундамент и несущие конструкции;
• теплотехнические характеристики материалов дома;
• бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

	Радиаторы	Водяной тёплый пол
Стоимость проекта	Дешевле на 20-40% как по оборудованию, так и по работам.	Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения	Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.	Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы	Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.	Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта	Никаких сложностей даже с минимальным набором инструментов.	Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка	Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.	Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность	Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
	Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.	Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность	Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.	Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт	Только рядом с радиатором отопления.	Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов.

Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м² стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м². Нагрузка на пол в комнате площадью 20 м² превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

1. Котёл.
2. Группа безопасности. Нужна для сброса повышенного давления в системе.
3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

1. Радиатор.
2. Блок управления и регулировки, в т.ч.:
   1. Насосно-смесительный узел.
   2. Коллектор.
3. Нагревательный контур.
4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

1. Горячая вода (ГВ) из котла попадает в основной стояк.
2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м² выходят на улицу. Есть два окна общей площадью 5 м². Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

1. Улитка.
2. Змейка.
3. Двойная улитка.
4. Двойная змейка.
5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

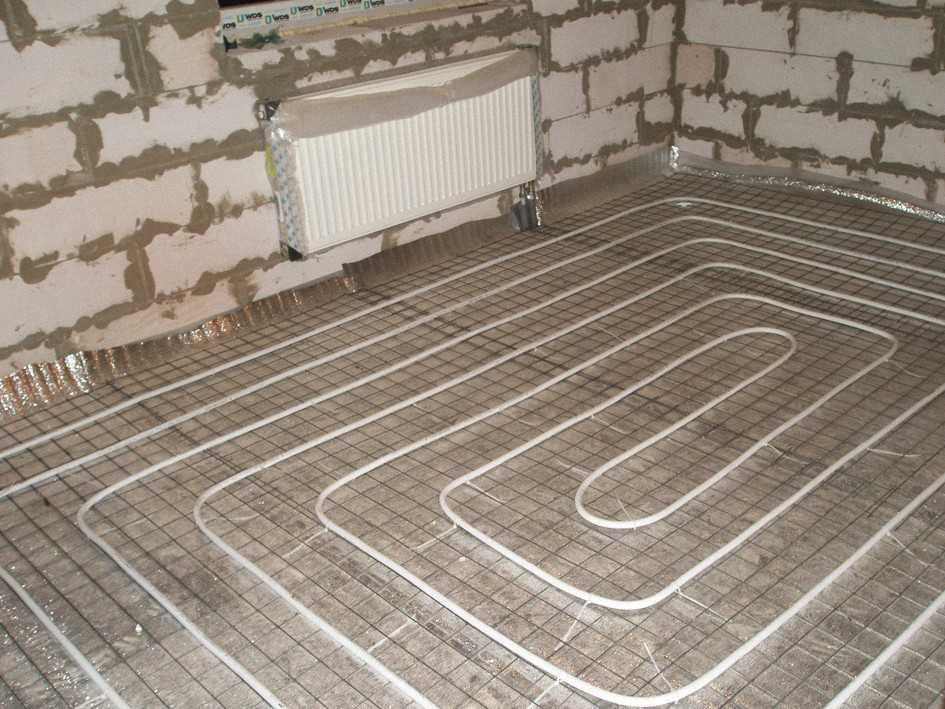

	Змейка	Улитка
Сложность	Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.	Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.
Равномерность прогрева	В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».	Прогрев равномерный.
Расход материала	Выше, чем у улитки, на 7-10%.	Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

1. Длина труб в каждом контуре не должна превышать 100 м.
2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м² водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м².

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

1. Один контур – одна труба.
2. Стыки и швы недопустимы.
3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

• высокая теплопроводность;
• невосприимчивость к перегреву;
• стойкость к повышенному давлению;
• электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/T_Δ, где W – закладываемая тепловая мощность, а T_Δ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, T_Δ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м³/ч. Если же повысить T_Δ до 10˚C, то (0,86 × 20)/10 = 1,72 м³/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м². Т.е. для коттеджа в 200 м² потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

1. Глина.
2. Песок.
3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

1. Полиэтиленовая плёнка.
2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

1. Наплавленный рубероид.
2. Теплоизолятор.
3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

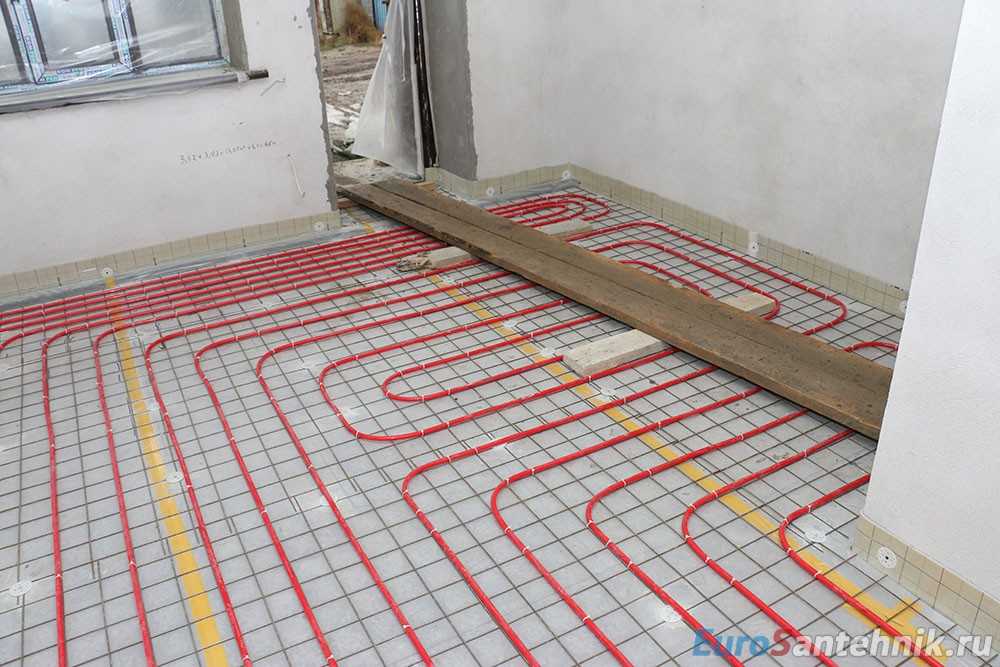

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

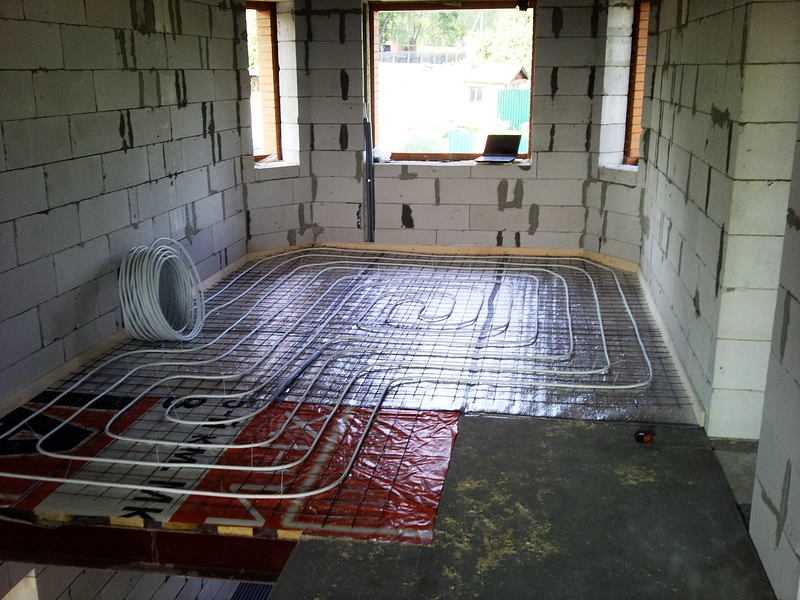

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

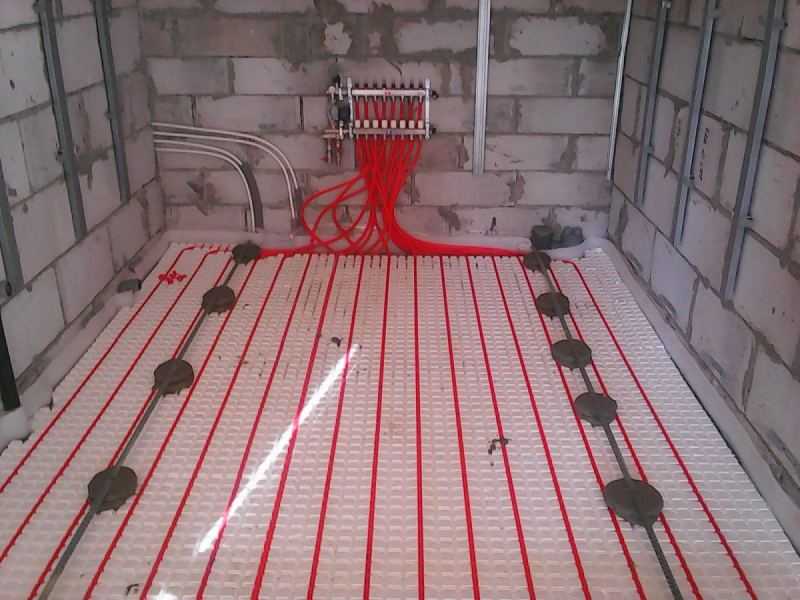

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

1. Труба куплена в фирменном центре, и есть гарантия.
2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

1. Воздухом под давлением.
2. Холодным теплоносителем под давлением.
3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

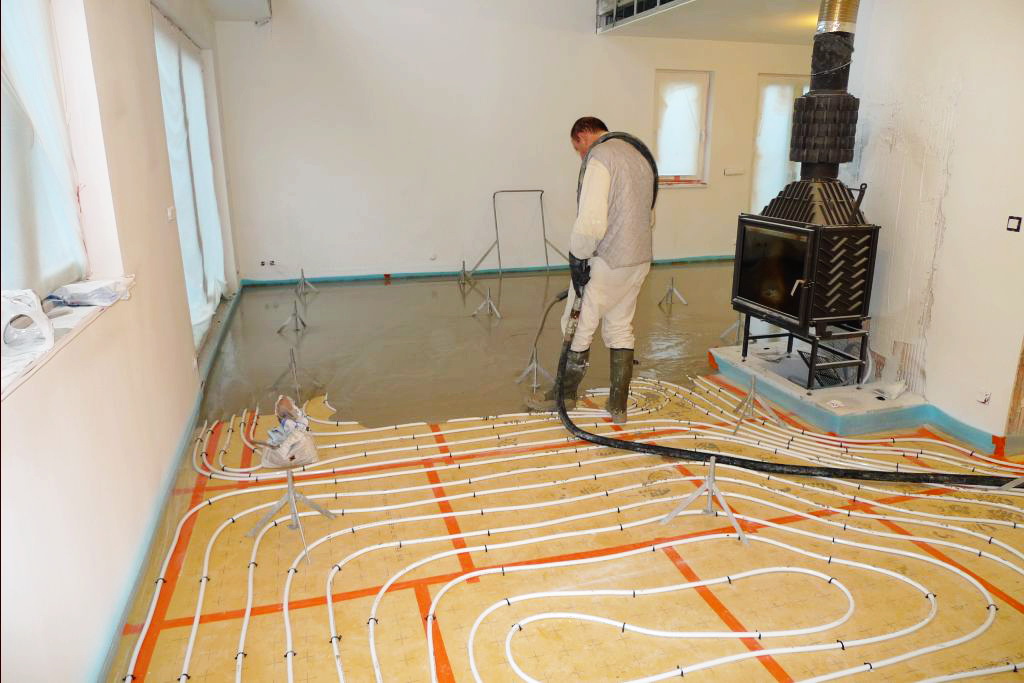

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

советы по выбору и установке

Содержание

• 1 Использование в системе обогрева горячей воды (водяной теплый пол)
  • 1.1 Как устроен водяной теплый пол
  • 1.2 Достоинства водяного теплого пола
  • 1.3 Минусы системы «водяной теплый пол»
• 2 Установка водяного теплого пола своими руками
• 3 Использование в системе обогрева электрической энергии (электрический теплый пол)
  • 3.1 Как устроен электрический теплый пол
  • 3.2 Виды электрических теплых полов
  • 3.3 Достоинства и недостатки электрического теплого пола
• 4 Установка электрического теплого пола своими руками
  • 4.1 Непосредственный монтаж
  • 4.2 Выполнение стяжки пола
• 5 Видео о том, как сделать теплый пол своими руками

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

• трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
• теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
• при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
• в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
• и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

• в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
• учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
• достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.
