Флюгер своими руками: чертежи, схемы, фотографии

Содержание:

1. Что такое флюгер
2. Какие бывают флюгера
3. Изготовление флюгера
4. Материалы
5. Инструменты

С древних времён, флюгер на крыше дома считался не только украшением жилища, но и оберегом от нечистой силы. Сегодня времена изменились, и суеверия остались в прошлом, но фигурки на крышах не пропали, и даже наоборот, получили прямое функциональное назначение. В этой статье мы поговорим про то, как сделать флюгер на дымоход своими руками чертежи которого можно вполне разработать самостоятельно.

Что такое флюгер

Флюгер, или как его ещё называют – флюгарка на дымоход – это хитроумная конструкция, которая способна не только украсить жилище, но и несёт ряд функциональных аспектов:

• Флюгер дымоходный защищает трубу от попадания внутрь осадков в виде дождя и снега.
• Отпугивает птиц, которые часто пытаются вить гнёзда в тёплой трубе.
• Указывает направление ветра.
• Служит своеобразным компасом, по которому всегда можно определить стороны света.
• Более хитроумная конструкция может показывать не только направление ветра, но и его силу.
• Сделанный дымоходный флюгер своими руками, послужит интересным украшением кровли и всего дома в целом.

Сегодня, в строительных магазинах можно встретить множество самых разных форм флюгеров. Их может отличать не только размер, форма или цвет, но и цена. Конечно, можно всегда выбрать понравившуюся модель и просто установить её на дымоход своего дома, но изделие собранное своими руками, всегда смотрится интереснее, и радует глаза своих хозяев.

Какие бывают флюгера

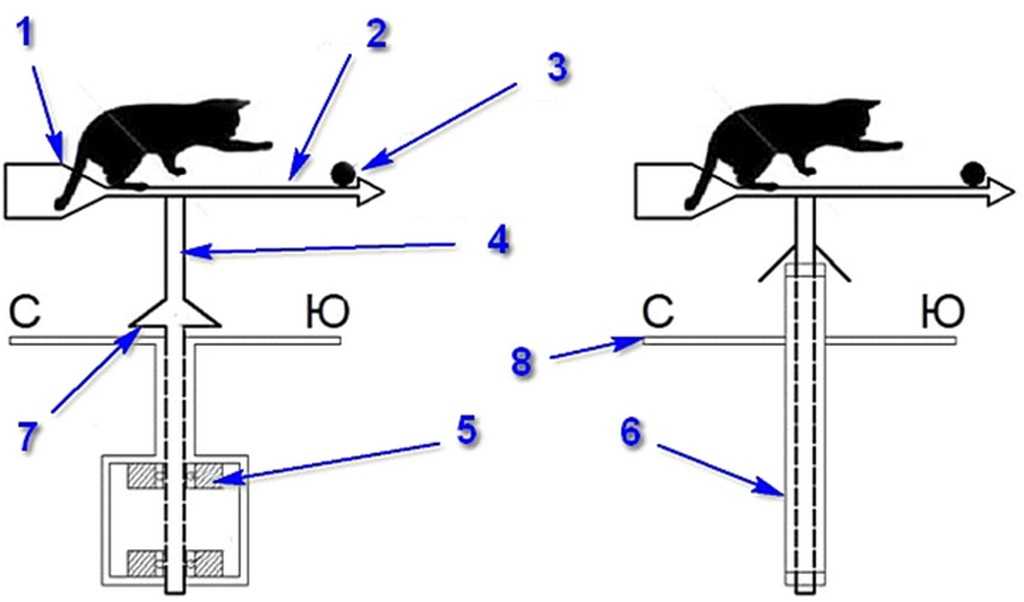

Конструкция всех флюгеров идентична, различаются только визуальные составляющие, которые ограничены только фантазией того, кто разрабатывает чертёж. Но если говорить о функциональной составляющей, то все конструкции можно условно поделить на три вида:

1. Обычный флюгер, указывающий только направление ветра. Именно такая конструкция изображена на фото выше.
2. Защитный флюгер, служит как крышка печного дымохода с вращающимся основанием.
3. Флюгер Вильда. Конструкция флюгер на дымоход вильда способна не только указывать направление ветра, но и его силу .

В принципе, выбор флюгера зависит только от личных предпочтений, но рефлекторные модели считаются более предпочтительными, так как способны защитить дымоход от осадков и обратной тяги.

Тело флюгера всегда поворачивается по ветру и не даёт порывам попадать внутрь трубы.

Изготовление флюгера

На самом деле, конструкция флюгера проста, и для его изготовления не понадобится каких-то специальных приспособлений или навыков. Ниже приведена подробная инструкция по изготовлению и установке.

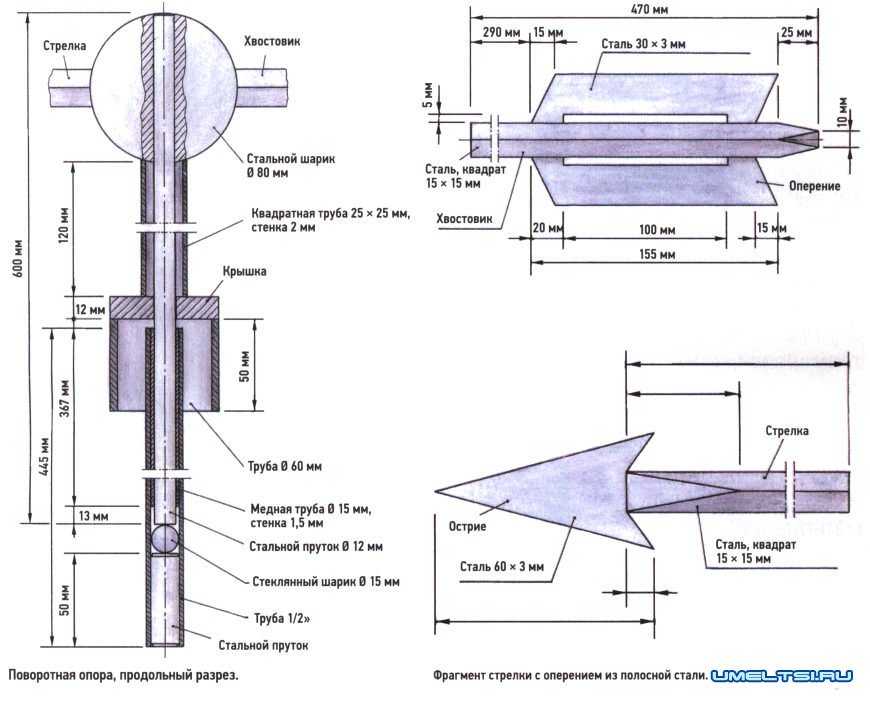

Важно! Чертеж дымоходный флюгер и все комплектующие приведены как описание одной из моделей, но по желанию их можно менять или заменять на более практичные.

Материалы

• Лист металла или меди.
• Отрезок металлической трубы длиной примерно 50 см и диаметром от 15 до 32 мм.
• Трубка или гладкая арматура, на одном конце которой резьба.
• Проволока-катанка диаметром не менее 6 мм.
• Подшипник с внешним диаметром соответствующим отрезку трубы.
• Болты и гайки для соединения некоторых деталей.

Важно! Шток с резьбой должен быть выполнен из калёной арматуры, так как она не гнётся. Если сделать его из катанки, шток просто согнётся под напором ветра.

Помимо этого, понадобится определённый набор инструментов, выбор которых во многом зависит от личных навыков домашнего мастера.

Инструменты

• Сварочный аппарат.
• Дрель.
• Рулетка, карандаш, отвес.
• Напильник.
• Набор гаечных ключей.
• Компас для определения сторон света.
• Ножницы по металлу, болгарка или электрический лобзик.

Важно! Если флюгер для дымохода решено изготавливать из медного листа или нержавейки, то сварочный аппарат для соединения деталей не подойдёт, так как температура плавления этих металлов значительно ниже, чем у стальной трубки, поэтому они просто не приварятся друг к другу.

Итак, изготовление флюгера начинается с создания опоры. В нашем случае это та самая трубка диаметром от 15 до 31 мм.

Внутрь трубки впрессовывается подшипник, причём делать это лучше на горячую, тогда при остывании он плотно схватится с трубкой и не перекосится со временем.

Нижний край трубки приваривается к основанию, которое может быть выполнено в разных формах в зависимости от того, как и куда будет крепиться изделие. Примерно посередине или ближе к верхнему краю, приваривается проволока указатель. На концы, которой можно приварить буквы соответствующие названию сторон света.

Теперь, изготавливаем подвижную часть флюгера, снизу на арматуру одевается специально изготовленный колпачок, он служит для защиты подшипника от попадания внутрь воды и снега. Сверху у нас остаётся резьба, которая будет служить креплением указателя ветра и декоративного элемента.

Декоративная фигурка изготавливается из листа. На меди её можно вырезать с помощью ножниц по металлу, а вот если используется сталь, то тут не обойтись без болгарки или лобзика.

Важно! Декоративный элемент должен иметь равную нагрузку на обе стороны. То есть, если фигурка располагается по правую сторону от центра флюгера, то по левую необходимо установить некий противовес, в противном случае изделие будет перекашиваться, и не будет вращаться.

Когда фигурка готова, ей необходимо тщательно обработать края напильником и покрасить в нужные цвета. Теперь к фигурке приваривается гайка, которая и закручивается на резьбе нашего штока из арматуры. Для надёжности все детали можно обварить сваркой и ещё раз покрасить. Флюгер готов и осталось его установить на крышу, а о том, как это сделать, можно узнать, посмотрев видео в этой статье.

Вот и всё, флюгер готов и установлен, а значит, теперь вы всегда будете знать точное направление ветра, а кроме этого получите уникальное украшение на дымоход, которого не будет больше, ни у кого.

Заказать дымоход у профессионалов

Флюгер своими руками на крышу дома: как сделать самому, мастер-классы

Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно!

А когда вы еще и делаете флюгер на крышу дома своими руками — вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

Вот замечательный видео мастер-класс, который покажет для начала самые основные моменты:

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

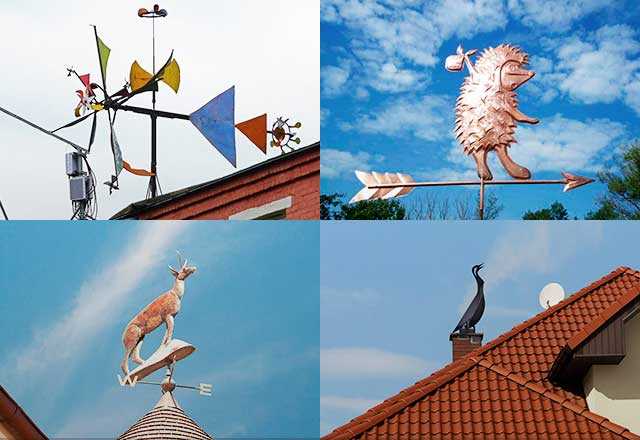

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога.

Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления.

В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.

Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

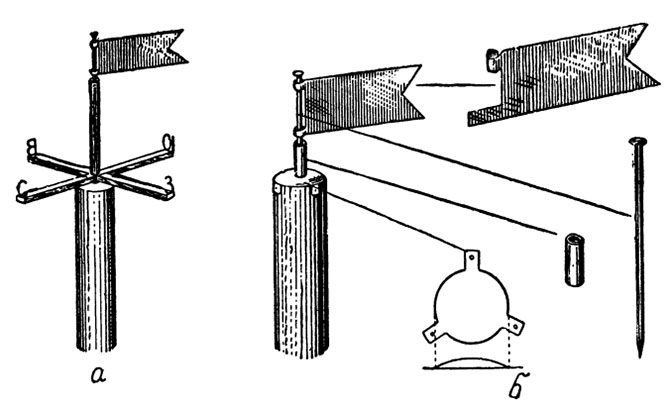

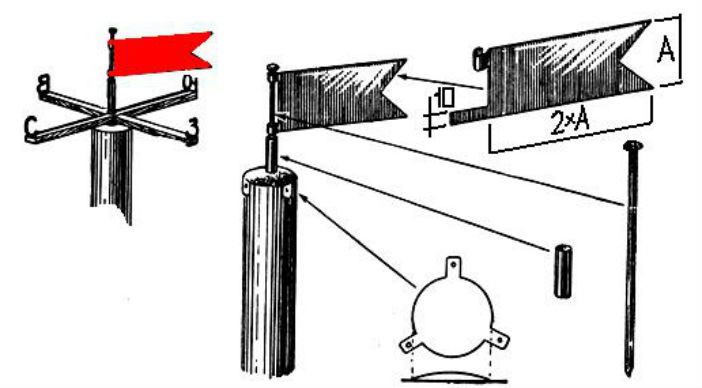

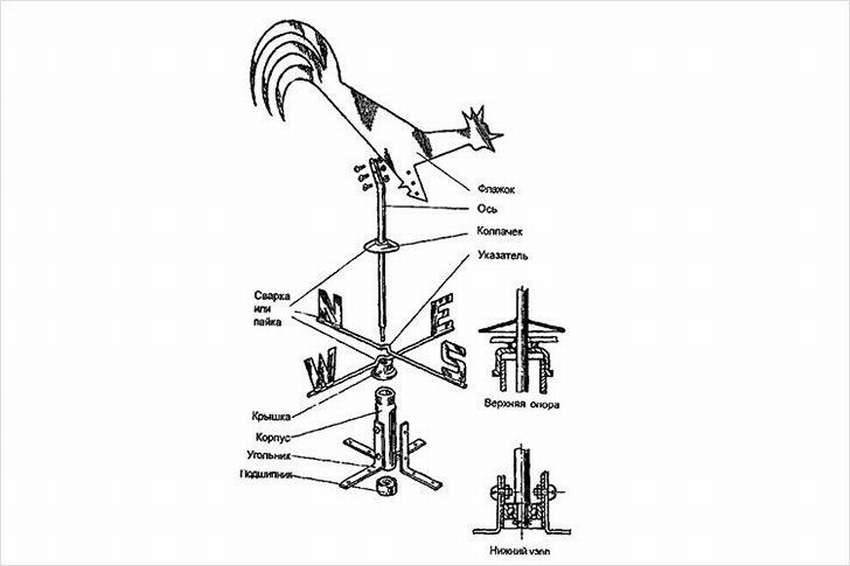

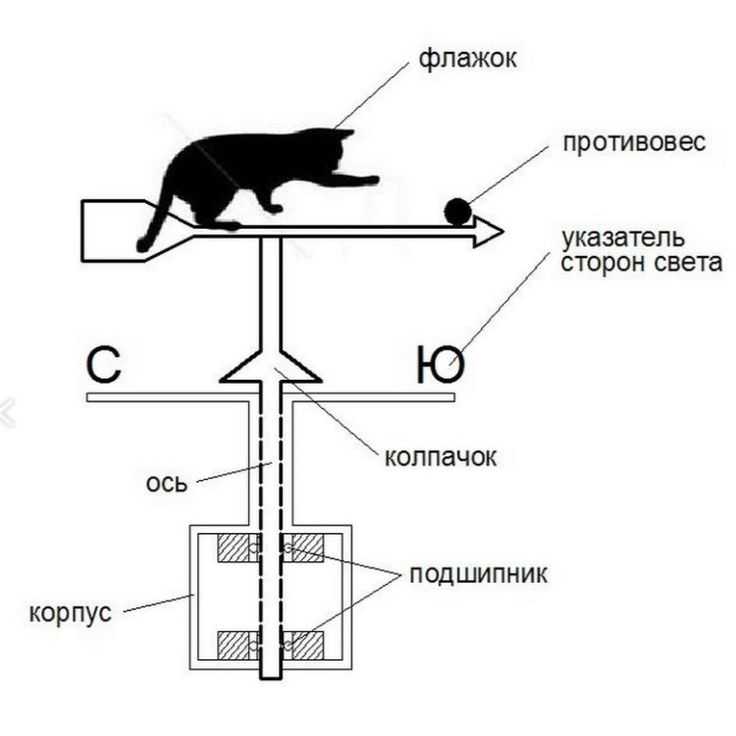

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

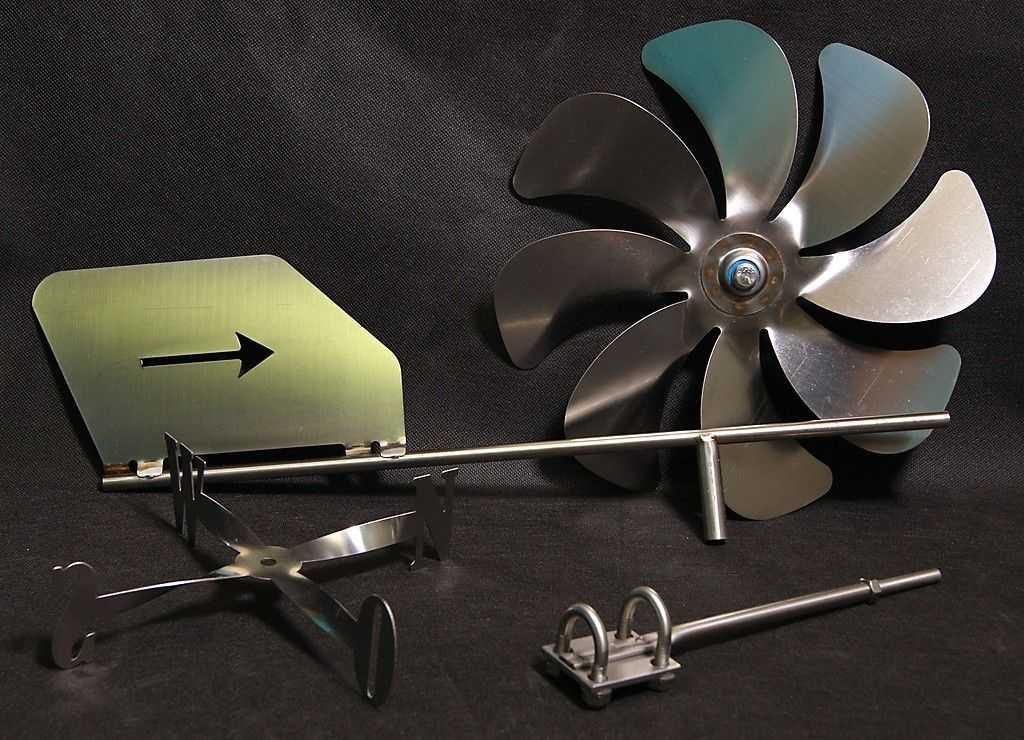

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

• Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
• Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
• Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
• Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Самый простой и быстрый флюгер можно сделать из фанеры, вам понадобится лишь один лист 10 миллиметров толщиной, лобзик и ножовка.

Потом все это нужно будет закрепить на металлическом стержне длиной примерно в полметра. Но вот эстетические качества такого изделия оставляют желать лучшего, а поэтому мы предложим вам и другие варианты.

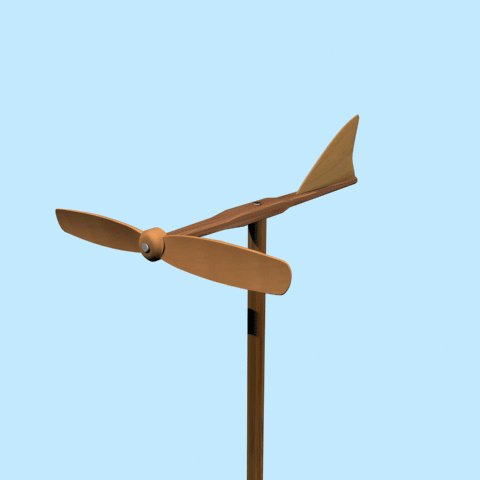

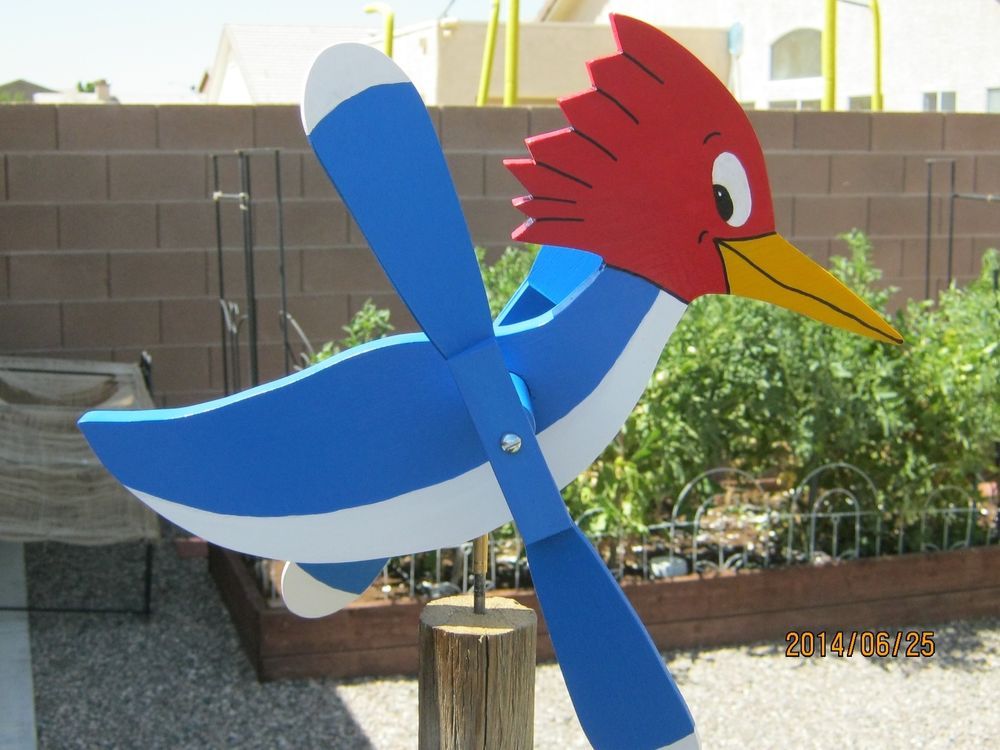

Флюгер с пропеллером: цветной и светоотражающий

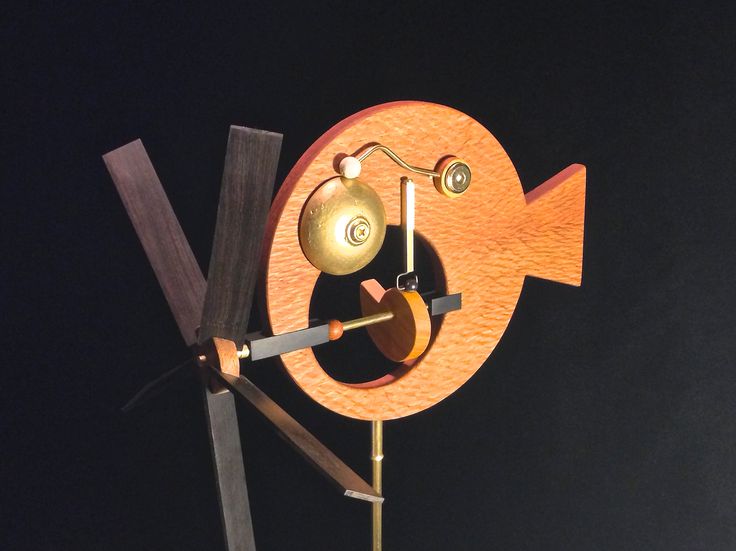

Наиболее эффектно выглядит флюгер, которому придали динамичности. Речь идет о подвижных элементах, на, которые воздействует ветер. Поэтому мы сейчас разберемся, как сделать флюгер с пропеллером своими руками шаг за шагом:

Светоотражающий флюгер с пропеллером

А вот который будет пускать солнечные зайчики. Модная вещица! Наверняка, вы не раз видели самодельные флюгеры-ветряки из обычных дисков, которые смотрятся на крыше просто потрясающе.

Итак, нам понадобится самое обычное колесо от самоката или роликовых коньков. Если таковых у вас нет, их легко приобрести в спортивном магазине или же просто снять со старых ненужных вещей. Дальше все делайте по таким шагам:

• Шаг 1. Размечаем колесо для изготовления прорезей под будущие лопасти. Лучше для этой цели изготовить трафарет. Обычной шариковой ручкой делаем риски на колесе примерно для 4 лопасти, для начала.
• Шаг 2. Зажимаем колесо в тиски так, чтобы потом опилки резины потом не попадали на подшипник. Ставим ножовочное полотно на угол наклона 30-45 градусов и начинаем пилить от верхней точки колеса. Для этого возьмите пилу по металлу и не спешите, иначе повредите ножовочные полотна. Пропилить нужно на глубину да 2/3 толщина резины, но не до стальных накладок.
• Шаг 3. Как только будет сделан первый пропил, колесо пересаживаем и делай второй пропил.
• Шаг 4. Теперь думаем о зеркальной поверхности для отражения солнечных зайчиков. Самое простое – это взять старые CD и DVD диски для этой цели. Для того чтобы не случайно не поцарапать руки, лучше оденьте перчатки.
• Шаг 5. Слегка покачивая диск, вставляем его в пропил аккуратно, чтобы он не изогнулся и не сломался. К слову, если сломался – просто выбрасываем его и берем следующий. Потренируйтесь лучше так несколько раз, чтобы потом уже все быстро и удачно посадить на клей.
• Шаг 6. Приготовьте эпоксидную смолу. Не используйте клей «Момент» и ему подобные аналоги, так как они создают зону хрупкости на границе диска и колеса, да и сам клей плохо переносит разрушающие ультрафиолетовые лучи. Поэтому наиболее подходящим вариантом будет именно смола.
• Шаг 7. Собирайте на смолу пропеллер лучше на свежем воздухе. Рабочую поверхность выстелите газетами, а компоненты разведите прямо перед использованием. Следите за густотой смолы: важно, чтобы связующего вещества не было слишком много и оно не стекало потом с флюгера.
• Шаг 8. Теперь аккуратно вставляем намазанные края дисков в пропилы. Тоже самое проделываем с другими лопастями. И аккуратно промазываем смолой все пустоты в колесе. Главное, чтобы чередовались зеркальные и не зеркальные части, когда солнце будет отражаться от такого флюгера.
• Шаг 9. Теперь берем турбину, кладем ее на стул и аккуратно поправляем лопасти. Колесо должно оказаться параллельно рабочей поверхности, а лопасти должны ее касаться. Даже если у вас получится какая-нибудь кривизна, не расстраивайтесь – все равно будет вертеться.
• Шаг 10. Дайте клею высохнуть двое-трое суток при летней погоде, а в это время займитесь коромыслом ветряка той самой части, которая, на которую мы будем крепить ветровое колесо и хвостовые лопасти. Сама хвостовая лопасть нужно для того, чтобы направлять колесо на ветер. Распилить нужную деталь вам поможет самые обычные ножовка и диски.
• Шаг 11. Теперь нужно установить черенок или шест. Главное, чтобы верхний конец такого был с ровным срезом, и в центре него мы просверлим отверстия для закрепления всего этого.
• Шаг 12. На финишном этапе проверьте, чтобы колесо было сбалансированным, ведь если диски окажутся разного веса или монтаж будет неточным, дисбаланс приведет к сильным вибрациям и механическому шуму от такого флюгера. Чтобы это исправить, просто поверните колесо на нужный угол.
• Шаг 13. При подъеме такого флюгера на крышу, главное – не разрушьте его случайно ударами о посторонние предметы.

Отраженные лучи солнца от такого флюгером будут пускать солнечные зайчики во все темное место вашего сада, и он будет казаться волшебным!

Яркий флюгер из пластиковой бутылки

Вы будете удивлены узнав, какие замечательные в флюгеры получается из обычных пластиковых бутылок, которые каждый день забрасываются на свалку в огромном количестве. Причем сам флюгер можно сделать разноцветным!

Но мы говорили сейчас о простом ветряке, хотя из бутылки можно сделать даже полноценный флюгер. Почему бы и нет? Тем более, что мы подготовили для вас подробные фото-инструкции, как сделать флюгер из бутылки своими руками – вам всего лишь необходимо прочный деревянный брусок, на одном конце которого мы закрепим вентилятор, а на втором сделаем вертикальное оперение.

Необходимо все закрепить на оси прямо по центру. Чтобы сделать вертикальное оперение, проворачиваем все те же манипуляции, что и с простым ветряком, из тех же стенок бутылки без горлышка. Единственное, желательно оперение выпрямить и только потом вставлять в прорезь на торце.

Шаг за шагом:

• Шаг 1. Отрезаем бутылки горлышко и разрезаем бока на полосы шириной по 25-40 миллиметров. Следите за тем, чтобы они получались одинаковой ширины, и у вас не было остатка. Поэтому для начала просто замерьте окружность бутылки простой веревочкой или сантиметром, и разделите на равные части.
• Шаг 2. Загибаем эти полосы вниз и в стороны под углом 40-45 градусов, а концы полосок обрезаем с обеих сторон.
• Шаг 3. Теперь каждую полосу немного поворачиваем, чтобы у нас получился профиль пропеллера.
• Шаг 4. Далее в бутылке делаем отверстие для установки флюгера. Его мы будем крепить на вал, который вы можете сделать из любого стержня.
• Шаг 5. Теперь продумайте ограничители, которые не позволят слетать пропеллеру со своей оси.

На практике все проще, смотрите сами:

Вот еще один достаточно простой вариант:

И еще вот такой замечательный флюгер с покраской:

Учитывайте, что флюгер изготовленный из пластиковой бутылки, прослужит вам максимум лет пять. Потому что пластик плохо переносит ультрафиолетовые лучи. Есть, конечно вариант покрасить его в светостойкую краску и попробовать продлить ему жизнь. Но куда целесообразнее использовать такой флюгер в качестве временного, изготовив в будущем настоящий из металла.

Ведь посудите сами, в каких условиях находится флюгер на вершине крыши? Это постоянный сильный ветер, удары дождевыми каплями, перемена температуры, коррозия от дыма из жилого помещения и нагрев от солнечных лучей. Не говоря уже о разрушительной силе ультрафиолетового воздействия, из-за чего нахождение флюгера на крыше можно смело назвать самыми жесткими условиями из всех возможных.

Такой кровельный элемент обязан быть самым крепким! А поэтому единственные долговечные материалы, которые способны все это выдержать – кровельный металл, оцинкованный металл и нержавейка.

«Настоящий» флюгер из металла

В наше время все еще существуют традиции художественной обработки листового металла. Сегодня нередко можно встретить на крышах домов флюгеры, сделанные с особой любовью и выдумкой.

Даже импровизированные флюгеры из старого чугунного ведра или фляги, которые трубу не украшают, конечно, зато замечательно предохраняют от задувания ветра и улучшают тягу. Поэтому, если вы смогли сами построить хорошую печь или поставить камин, то и азы жестяного дела для вас будут под силу.

Вам всего-навсего понадобится немного инструментов и качественный листовой материал. Даже при отсутствии необходимых навыков, вы все равно сможете сделать хоть самый простой, но милый флюгер:

Какой выбрать материал для изготовления?

Чаще всего флюгер вырезается из кровельного железа. Главное требование к нему, чтобы изображенная фигура четко вырисовывалась на фоне неба и была хорошо различимой. Поэтому у него не принято делать слишком много деталей, особенно мелких. Обычно это силуэт человека или животного или сказочного существа, понятный и узнаваемый.

Почему из этого материала? Дело в том, что листовой металл было самым распространенным материалом больших и малых городах в конце 19 века. В то время часто дома украшали резным декором, и особенно выразительное убранство получалось из кружевной жести. На конек закрепляли ажурный гребень, а по краям устанавливали миниатюрные машинки башенки с жестяными флюгерами.

Но самые красивые и эффектные флюгера получается из меди. Все дело в качестве и свойствах этого материала, а потому ему легко придать объемность и более выразительный вид. Теплый золотой цвет всегда выглядит эффектно:

Как нанести рисунок на жестяной лист?

Эскизы для изготовления флюгера можете взять у нас, в этой статье. Да, они небольшого размера. Их проще всего просто перерисовать или пропустить через специальные программы, который преобразует таковой в векторный рисунок. Третий вариант – распечатать любое понравившееся изображение на листе в крупную клетку, а затем увеличить все это вручную уже на готовом картоне. Это не сложно, поверьте. Еще, вы не найдете точных размеров флюгера, так как их вычислять нужно индивидуально.

А теперь о том, как перенести рисунок на жестяной лист. Многие делают так: на защищенный лист металла брызгают из пульверизатора водой и приклеивают рисунок. Далее проводят по контурам керном, и убирают всю мокрую бумагу. Еще раз прочерчивают рисунок и вырезают большие куски металла электролобзиком, а более мелкие – пилкой по металлу, или большим зубилом. Самые сложные детали легче всего обработать напильником.

Если же вы хотите просто перерисовать рисунок с образца прямо на жесть, в помощь вам будет жировой карандаш, который вы сможете изготовить самостоятельно: из четырех частей воска, двух частей черной порошковой сажи или печной сажи и одной части топленого сала.

Просто добавьте в расплавленный воск все компоненты, тщательно перемешайте и вылейте жидкую массу в полые стволы любого бурьяна. На крайний случай используйте свернутую в несколько слоев трубочку из бумаги. Когда восковая масса застынет, у вас получится твердый стержень, которым особенно удобно будет проводить четкие линии на кровельном металле. Вот хороший пример:

Когда вы закончите черчение и снимите бумагу с металла, при помощи стальной чертилки и линейки соедините угловые точки, проведите окружности и дуги циркулем, у которого на обоих концах стальные иглы. Например, если вы переносите на металл прямые или немного изогнутые длинные линии, интервал между ними можете делать достаточно большой. А вот там, где с бумаги вы переносите контуры мелких деталей, расстояние следует уменьшать:

Еще рисовать ажурные узоры в листовом металле легко специальными инструментами, которые делают из особой инструментальной стали № 8 и 10. И после каждой сечки рабочую часть флюгера нужно закаливать. Если же на вашем флюгере будут повторяться узоры, лучше изготовьте шаблон. Сделать его несложно из тонкой фанеры или плотного картона. Главное, чтобы он был в натуральную величину.

Как вырезать изображение из жести?

Но если специальных сечек у вас нет, тогда используйте стамески и обычное долото. Вот так нужно просекать листовой металл:

• Шаг 1. Установите кончик лезвия и слегка наклоните сечку, чтобы было удобно наблюдать за движением лезвия.
• Шаг 2. Не отнимая от поверхности металла, поставьте сечку уже вертикально и ударьте по торцу рукоятки киянкой. Ударить нужно так сильно, чтобы кровельная сталь сразу растекалась, с первого раза.
• Шаг 3. Как только металл будет просечен насквозь, передвиньте сечку и все повторите заново.

Отметим, что сами сечки бывают разные формы лезвий:

1. Сечки с полукруглыми лезвиями хороши тем, что обладают большей маневренностью. Особенно удобны они для контуров со сложной конфигурацией, и все края будущего флюгера получается плавными, без заусениц или ступенчатости.
2. А полукруглыми сечками с широкими лезвиями хорошо делать прямые или немного искривленные линии.
3. Свечками с прямыми лезвиями – удобно только прямые линии и уголки ажурных проемов.

Если у вас нет специальных материалов, резать листовую жесть удобно также ножницами по металлу или электролобзиком. Все острые края вы сможете сгладить потом обычным напильником. Но особенно красивы флюгеры, сделанные своими руками, получаются, если некоторые детали выделить дополнительно при помощи чеканки.

Применить в ход вы можете также специальный станок:

Самое сложное в этом деле, с чем вам придется столкнуться, это выполнение узоров на листовой стали:

• Шаг 1. На листе плотной бумаги в натуральную величину будущего флюгера начертите рисунок.
• Шаг 2. Теперь приступите к переведению этого рисунка на кровельное железо. Для этого прикрепите бумагу по краям железного листа маленькими кусочками пластилина или при помощи клея.
• Шаг 3. При помощи стамески или острого циркуля переведите рисунок на лист.
• Шаг 4. Поставьте теперь инструмент на линии рисунка и нанесите быстрый резкий удар, но не сильный.
• Шаг 5. Шаг за шагом наносите такие же удары, пока не будет сделан весь рисунок. В итоге у вас останутся на линии рисунка небольшие вмятины точки, которые еще называются черными. Есть разница, какое будет расстояние между ними – это зависит от характера самих линий.

А чтобы отогнуть кромку, вам необходимо сделать два точных и сильных удара киянкой на противоположных краях листа, а затем в середине.

Как установить готовый флюгер на крышу?

Стойку флюгера сделайте из небольшого отрезка трубы, до 1,5 сантиметров в диаметре и длиной около 12 сантиметров. В верхней ее части нарежьте резьбу, а в нижней – закрепите подшипник.

На самой крыше флюгер вы можете закрепить стальными полосами и фиксировать те на боковой стороне стойки. Главное, чтобы полосы не мешали потом свободному вращению самого флюгера.

Замечательный вариант – установить флюгер сразу с основанием:

Или же сделать для него специальную подставку:

Еще один вариант:

Подбор крепежа для изготовление флюгера зависит от того, каким способом вы будете крепить указатель сторон света. Проще всего этот указатель к основному корпусу из трубы просто приварить. Сделать это может сварщик или же работник автосервиса.

Не забудьте соорудить также для стержня защитный колпачок, который будет защищать подшипники от попадания дождевой воды.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Как сделать красивый флюгер из хлама – Новости Матери-Земли

1 / 2

Сравнительно легко сделать флюгер из запасных частей, которые, возможно, уже лежат у вас под рукой.

ФОТО: FLICKR.COM/BEAMILLION

2 / 2

Из запчастей можно сделать декоративные указатели ветра.

LYNDEN O. HARE

❮❯

Украшение двора — отличный способ выразить свои творческие способности, украсить свой дом и утилизировать старые вещи, которые вам больше не нужны. Вот как я использовал кучу запчастей, чтобы сделать флюгер для своей собственности.

Много лет меня впечатляли флюгеры, которые я видел по всей стране. Поэтому однажды я решил запустить свой сварочный аппарат и построить флюгер из хлама, который валялся на ранчо. Поскольку у меня одна из лучших коллекций хлама в этом районе — к большому разочарованию моей жены — у меня было и есть из чего выбирать.

Первое, что нужно было построить, это основание, которое подходило бы к козырьку амбара. Основание представляло собой старый кусок 3-дюймового уголка длиной около 4 футов с двумя кусками уголка длиной 2 фута, приваренными перпендикулярно центру. Поскольку наш сарай ориентирован точно на север и юг, я просто вырезал буквы для каждого направления ветра из капота старого грузовика и приварил их к соответствующему куску уголка в зависимости от того, как он будет сидеть на крыше сарая. Я приварил две распорки к центру основания, чтобы стабилизировать и закрепить его на крыше. Важно, чтобы основание было ровным, чтобы центр тяжести находился точно по центру.

Следующий шаг — приварить или прикрепить к центру основания старый шпиндель переднего колеса. Это то, на чем будет вращаться верхняя часть лопасти. Шпиндель и ступица переднего колеса, должным образом заполненные смазкой, вероятно, являются лучшим набором подшипников, которые вы можете приобрести для этой цели, и они прослужат вам долгие годы практически без обслуживания. Затем я вырезал центр старого колеса, который соответствует схеме болтов ступицы. На него будет крепиться верхняя часть флюгера, так как это позволяет скрепить флюгер болтами на две части для простоты установки.

Приварите короткий кусок полой карданной передачи со сплошной шлицевой частью вала, направленной вверх, к центру колеса. Приварите прихваточным швом хороший подержанный сквозной подшипник вокруг шлицевого вала, который будет нести ветрозащитные чашки. Подшипник позволит ветровым чашам вращаться независимо от остальной части лопасти. Важно установить чашки на кольцо, которое крепится к подшипнику, либо с помощью изогнутых ушек, либо болтов, так как приваривание их к самому подшипнику деформирует и разрушит его.

Я сделал конусы из старой жести кожуха водонагревателя, а затем приварил их к толкателям, которые, в свою очередь, были приварены к кольцу. После того, как я установил ветрозащитные стаканы на шлицевой вал, я прорезал отверстие в старом колпаке лунной втулки и установил его на опорный подшипник, чтобы не допустить проникновения влаги. Подшипник должен быть хорошо смазан очень легкой смазкой, чтобы он вращался при малейшем ветерке. Затем к вершине шлицевого вала я приварил старое низкотемпературное полотно циркулярной пилы. (Отпущенное лезвие треснет при приваривании.) Приварите стрелу, сделанную из стального уголка станины и листового металла кузова старьевщика, горизонтально к ней. Петух (или любой другой символ, который вы решите использовать), установленный сверху, выполнен таким же образом. Важно надежно закрепить лопасть и выровнять ее, чтобы она правильно вращалась. И, как и при любых видах кровельных работ, при установке флюгера следует соблюдать крайнюю осторожность!

Наш сарай находится прямо у шоссе, ведущего к Национальному памятнику Орегонские пещеры, и кто-то всегда останавливается, чтобы сфотографировать флюгер. Вскоре после того, как я установил первую крыльчатку, которую построил, турист из Лос-Анджелеса вкатил свой фургон в мой скотный двор и потребовал, чтобы я его снял. Я спросил его, о чем он говорит. Он сказал: «Назови свою цену — я хочу купить». Ну, я назвал свою цену, и теперь она где-то в Северном Голливуде, дует ветер Санта-Ана. С тех пор я продал три или четыре и мог бы продать больше.

Еще один я продал местному владельцу ранчо, который занимается разведением крупного рогатого скота породы черный ангус, и у меня есть заказы еще на несколько — если у меня когда-нибудь будет время их построить. Но любой, у кого есть сварочный аппарат и горелка, может собрать их вместе, поэтому я надеюсь увидеть, как лопасти появляются на зданиях по всей стране.

Как сделать флюгер | Главная Руководства

Автор: Laura Reynolds Обновлено 21 июля 2017 г.0003

стержни для дюйлеров

Оливковая или каперсы (пустая и чистая) или томатная паста

Опорная шеста с округлой верхней часть

Tin snips

Ball peen hammer for shaping

Drill

Clips or grommets

Tip

Make a simple weather vane by constructing an arrow out of wood and drilling a hole through the середине вала. Приклейте металлические шайбы с обеих сторон отверстия для защиты дерева и вбейте гвоздь через отверстие в опорную стойку. Закройте ноготь пробкой или куском пенопласта, чтобы лопасть не раскручивалась. Ваш флюгер не должен быть большим, чтобы работать, он должен быть правильно сбалансирован. Если вы строите самодельную метеостанцию, ее можно установить прямо на крыше вашего небольшого сарая или совместить с анемометром.

Предупреждение

При резке металла ножницами по металлу или придании ему формы стеклянной банки не забудьте надеть перчатки и защитные очки. Многие старые флюгеры были установлены на крыше сарая и также действовали как громоотводы. В качестве меры предосторожности, если вы устанавливаете флюгер на здание, обязательно заземлите его, пропустив медный провод по его длине в землю внизу. Обязательно правильно выровняйте стороны света, когда устанавливаете опорный столб.

Флюгер говорит о двух вещах: где север и откуда дует ветер. Пока он говорит об этих двух вещах, флюгер может быть как простым, так и причудливым, как вы пожелаете. Флюгеры — это хорошие первые научные проекты, которые дети могут использовать, чтобы научиться измерять и понимать окружающий мир. Они могут использовать флюгер в качестве отправной точки для изучения истории декоративных символов, которыми они украшались, или более глубоко погрузиться в физику ветра и атмосферного давления. Или вы можете просто весело провести время вместе, делая один.

1. 1.

   Разработайте и вырежьте лопасти и символы направления ножницами по металлу. Делаете ли вы стрелу или какой-либо другой символ, такой как орел, петух или лошадь, ваш лопасть должен иметь меньше квадратных дюймов или площадь на стреле или головном конце и больше на хвосте. Головка вашего флюгера будет поворачиваться, указывая на ветер, чтобы сказать вам, откуда дует ветер. Вырежьте из металла две одинаковые формы для лопасти. Вырежьте символ для каждого направления света: север, юг, восток, запад.

2. 2.

   Сделайте опорную стойку, используя метлу или другую круглую стойку с верхней частью, которую можно отшлифовать или обрезать до закругления, чтобы она поместилась внутри банки. Найдите место для установки шеста в месте, где он может ловить ветер, не загороженном деревьями или зданиями. Столб забора или сарай во дворе — хорошие места, чтобы попробовать.

3. 3.

   Прикрепите короткие отрезки дюбелей и закрепите их под углом 90 градусов к опорной стойке с помощью пены и клея или папье-маше. Если ваш опорный столб достаточно толстый, вы можете просто просверлить отверстия, вставить дюбели и приклеить их на место в столбе. Не забудьте оставить достаточно места в верхней части шеста, чтобы можно было надеть на него банку из-под оливок или консервную банку. Прикрепите индикаторы сторон света (Север-Юг, Восток-Запад) к концам дюбелей с помощью кнопок или скоб. Покрасьте или покройте лаком папье-маше или пенопласт на собранном шесте, чтобы защитить его от влаги.

4. 4.

   Прикрепите лопатку к банке для оливок (снизу вверх), сформировав центр каждой детали вокруг банки и закрепив каждую сторону зажимами или втулками. Если вы используете форму петуха для лопасти, вам нужно установить банку немного выше в форме, чтобы она правильно балансировала и не опрокидывалась.
