Секционные ворота своими руками — установка секционных ворот

Секционные гаражные ворота могут быть вмонтированы даже в небольшие проемы, они оснащены системой уравновешивания, укомплектованы пружинным механизмом растяжения. Ворота при правильном подходе легко и быстро монтируются, их можно установить в течение нескольких часов.

Материалы, используемые для изготовления

Сэндвич панели для секционных ворот

Секционные ворота на сегодняшнем рынке достаточно востребованы, они имеют современную конструкцию, обладают безопасностью и надежностью, комплектуются бесшумным механизмом.

Полотно ворот изготовлено из сэндвич панелей, имеющих высокие теплоизоляционные характеристики, и алюминиевых профилей, поверхность которых устойчива к любым атмосферным воздействиям, так как используются профили, прошедшие специальную обработку. Используется хроматирование и полимерная порошковая окраска, после которой сэндвич панели покрываются специальной защитной пленкой. Все ламели полотна соединяются между собой с помощью стальных профилей.

Благодаря способу соединения ворота двигаются совершенно бесшумно. Для изготовления самого полотна секционных ворот и рамы коробки применяется горячая листовая оцинкованная сталь, покрытая очень качественной полимерной грунтовкой.

Сэндвич панели обеспечивают высокую теплоизоляцию и надежно защищают от холода. Такие панели имеют тепловое сопротивление, равное кладке в полтора кирпича. Сэндвич панели вплотную прилегают к проему за счет уплотнителей.

Секционные ворота

Схема секционных ворот

Многие автовладельцы во избежание лишних затрат включаются в творческий процесс, решаясь установить секционные гаражные ворота своими руками, рассчитывая только на собственные знания и умения. Действительно, избежать многих сложностей можно, если учитывать все детали и нюансы.

В качестве материала для ворот не рекомендуется использование бывших в употреблении механизмов, так как срок их работоспособности может оказаться недолгим, и незадачливый автовладелец рискует однажды оказаться у входа в гараж, не имея возможности войти.

Основные рекомендации по сборке:

• использовать только заводские расходные материалы;
• работать только по оригинальным чертежам;
• иметь предварительный правильный расчет всей конструкции;
• предельно точно размещать все прилагаемые детали.

Секционные ворота монтируются на внутренней стороне проема гаража и при открытии поднимаются вверх под самый потолок помещения, благодаря направляющим, которые крепятся непосредственно к стенам или потолку. Такие ворота можно открывать как при помощи автоматики, так и вручную, в зависимости от выбора комплектации. Полотно ворот надежно запирается, что препятствует проникновению в гараж посторонних лиц.

Правила монтажа

Требования к конструкции секционных ворот

1. Перед установкой секционных гаражных ворот желательно проверить, достаточно ли для этого имеющегося свободного пространства: расстояние по боковым сторонам должно быть около 45 см, а до уровня потолка –30 см.
2. Большое значение имеет подготовка проема к последующему монтажу. Проем обязательно укрепляется металлическим каркасом.
3. Для установки секционных ворот вам пригодятся следующие инструменты:
   1. перфоратор с победитовыми сверлами;
   2. электрическая дрель, либо шуруповерт;
   3. рулетка, уровень;
   4. крепежные материалы, если, конечно, они не входят в комплект.

После того как подготовлены все необходимые инструменты, нужно взять имеющуюся схему ворот и перенести ее на проем. Затем отметить места крепления вертикальных и горизонтальных профилей. Далее необходимо очень четко выставить вертикаль проема и надежно зафиксировать все детали. Даже маленький перекос не допускается. В имеющейся инструкции обязательно должно быть указание всех размеров, которых следует строго придерживаться. Для регулировки ворот можно использовать только подкладки из металла.

Согласно инструкции, сначала необходимо прикрепить все несущие детали, после чего можно собирать полотно.

При помощи регулировки кронштейнов необходимо добиться его плотного прилегания к верхней створке.

Уплотнители для ворот изготавливаются из полимерного каучука и морозоустойчивой резины. Резина используется для той части, которая непосредственно соприкасается с полом гаража, а материал из каучука фиксируется вверху и по бокам гаражных ворот, что способствует высокой герметизации проема.

Аксессуары

Устройство секционных ворот

После монтажа каркаса и полотна ворот проводят закрепление дополнительных аксессуаров: замков, ручек, засовов и прочих механизмов, которые предназначенные для управления. После этого монтируются уравновешивающие пружины. Их надо установить так, чтобы подъемные тросы находились в полностью подтянутом состоянии.

Процесс монтажа секционных ворот завершается креплением и подсоединением электропривода, имеющегося в комплекте, а затем — ограничителя. С одним или двумя помощниками секционные ворота вполне можно установить за несколько часов. После монтажа рекомендуется несколько раз проверить работу установленных ворот.

Гаражные ворота подъемные своими руками

Гаражные ворота подъемные своими руками сделать легко и просто

В наши дни вовсе необязательно придерживаться канонов в постройке гаража. Например, стены и фундамент вы можете сделать из массы доступных вариантов. Опять же, даже ворота могут быть выполнены в различных вариантах.

Раньше гаражные ворота подъемные своими руками делали многие умельцы. В большинстве случаев они были железные распашные. Две створки распахивались наружу или внутрь, забирая массу пространства. Только подумайте, сколько места можно бы было использовать, если бы ворота открывались иначе. Например, так как на изображении ниже.

На сегодняшний день доступно множество вариантов ворот, которые можно купить или сделать собственноручно. Вы можете купить секционные ворота, можете сделать распашные, подъемные, раздвижные и т.д.

Опять же, многие из предложенных вариантов можно сделать своими руками.

Скажем, ворота подъемного типа могут быть приобретены под самые разные размеры дверного проема. Устанавливать их можно самостоятельно, а можно пригласить специалиста. Конечно, стоят они немало. Но здесь есть и одна положительная деталь – подобные ворота можно сделать собственноручно, тем более, в сети можно найти массу инструкций, сопровождающихся видео или фото. Один из наиболее распространенных вариантов можно найти прямо здесь.

Здесь, ниже, предлагается детальная пошаговая инструкция, предлагающая создать ворота своими руками, причем из подручных материалов. Если вы будете придерживаться советов, четко следовать рекомендациям, то наверняка получите результат своих трудов не хуже, чем на изображении ниже.

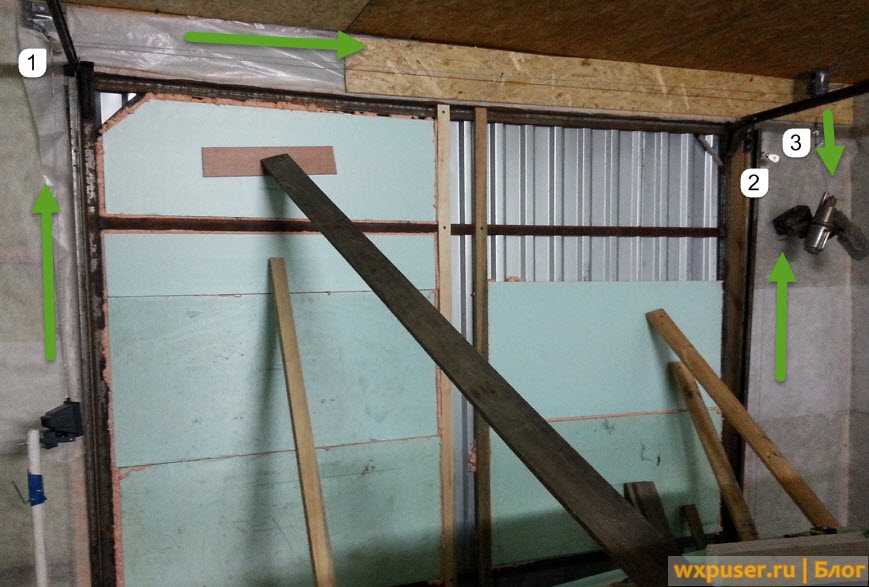

Отличный пример самодельных подъемных ворот

Но начать стоит с самых азов, с самого начала.

С чего следует начать

Первым этапом, с которого следует начинать все работы, является подготовка дверного проема. В частности, нужно точно подогнать его по размерам будущей рамы. Следует выровнять проем, убрать все неровности, заделать все дыры. Пускай у вас будут небольшие зазоры, на финишном этапе их можно будет заделать, устранить.

Дальше вам следует определиться, из чего вы будете делать свои ворота, точнее, полотно ворот. На это есть несколько вариантов:

• Подобное можно сделать из подручных материалов, ведь если вы решили делать ворота вручную самостоятельно, то вы хотите сэкономить;
• Наиболее распространенным вариантом является цельный металлический лист;
• Как вариант, можно использовать доски.

Опять же, если вы будете использовать доски, их лучше обшить оцинкованным листом. Помните, что ваше дверное полотно будет постоянно на улице, следовательно, его стоит сделать эстетичным на вид, а главное, практичным. Практичным – в плане его способности противостоять плохой погоде: жаре, высокой влажности, дождю, снегу и т.д.

Если вы только собираетесь строить гараж, не стоит делать пол, завершать его, пока не поставите ворота. Если же пол и гараж уже готовы, следует сделать запас в пару сантиметров от пола, чтобы ворота могли нормально закрываться.

Подготовка рамы и направляющих

Эти детали для будущих ворот следует готовить параллельно. Более того, направляющие можно приварить к раме, а затем осуществлять ее примерку в проем. Не забывайте предварительно померить проем, чтобы не было сильных зазоров. С помощью уровня проверяйте правильность установки рамы, обязательно делайте пометки, где и как будете ее крепить. Чтобы долго не вдаваться в подробности, ваша рама и направляющие должны выглядеть следующим образом.

Чертеж ворот

Если вы внимательно изучили рисунок, то заметили, что направляющие крепятся несколько ниже уровня ворот. Это обусловлено тем фактом, что ворота при такой конструкции будут работать исправно, не будут застревать.

Если вы убедились в точности исполнения рамы (она идеально ставится в дверной проем), пора переходить к установке кронштейнов для роликов и самих роликов. На изображении ниже вы сможете увидеть, как со стороны должен выглядеть ваш механизм.

Установка роликов

Как только ролики будут установлены, предварительные работы можно считать оконченными. Раму еще рано устанавливать в проем, но следует заняться дверным полотном.

Итак, ранее вы уже должны были определиться с выбором материала под дверное полотно. Помните, что оно должно быть жестким и надежным. Причем не только для защиты от непогоды, но и от непрошенных гостей.

Здесь следует установить фурнитуру и подготовить дверное полотно к монтажу.

Как только вы соедините раму и полотно, следует снова осуществить проверку – примерить конструкцию к дверному проему. Более того, настоятельно рекомендуется делать это не в одиночку, а как минимум с одним помощником, как показано на рисунке ниже.

Проверка размеров

Также следует проверить работу механизмов: все ли идет по плану, открываются ли ворота как планировалось, нет ли заеданий и тому подобное.

Непосредственный монтаж

После того, как соединительные работы вашей конструкции будут закончены, следует приступить уже к установке рамы на место. В этом случае следует рассказать о некоторых хитростях, уже придуманных изобретателями до вас:

• многие делает направляющие съемными, чтобы монтаж можно было выполнить значительно легче;
• опять же, можно снять дверное полотно на момент монтажа рамы;
• при выполнении пункта выше, не забудьте позаботиться о разработке конструкции таким образом, чтобы ворота можно было поставить на место, когда рама уже будет зафиксирована в проеме.

Саму раму крепите к стенам гаража, дыры можно задуть монтажной пеной, а затем заделать подручными материалами.

Не забудьте сделать механизм или приварите ручки, так будет значительно легче открывать ворота. Не забудьте об установке замка, иначе ваши ворота смогут открыть извне легко и просто. Можно также сделать внутренние задвижки в случае, если гараж примыкает к дому и в него можно попасть через жилые комнаты. В таком случае внешний замок не особо и нужен, хватит внутреннего засова.

Механизмы открытия

Механизмы открытия можно сделать самые разные. Вы легко сможете оставить первоначальный механизм, подразумевающий открытие ворот вручную. Но можно поставить устройство, которое посредством противовесов будет поднимать ворота.

В этом случае вам никто не мешает приобрести электродвигатель, который будет по нажатию кнопки поднимать и закрывать ворота.

Еще одна «фишка» варианта, приведенного последним – вы сможете пользоваться пультом дистанционного управления. Установить и настроить его самостоятельно будет неимоверно просто: вам нужно будет просто нажать на клавишу и ворота откроются.

Пульт управления

Мелкие уточнения и советы

Направляющие стоит выбирать из надежных материалов – толстого металла, чтобы они могли выдержать вес вашего дверного полотна. Опять же, дверное полотно, как уже говорилось, должно быть надежным, но никто вам не запрещает его внешнюю часть заделать, скажем, пластиком, так ворота будут отлично выглядеть и мало чем будут отличаться от заводских.

Ролики – самое слабое место конструкции. Их следует крепить надежно. Сами ролики следует подбирать щепетильно, помните, что это движущаяся часть вашей конструкции, значит, по принципу самая слабая. Многие ставят ролики по одному или попарно. Для ворот такого типа наиболее популярно применение системы, как показано на рис. 7

Карета с ролкиками

Так вы получите максимальную надежность, а выход из строя одного из роликов не станет трагедией, не позволяющей вам пользоваться воротами, ведь у вас будет фора по времени, чтобы заменить износившуюся деталь.

Видео по теме гаражные ворота подъемные своими руками

На данном видео можно найти массу других полезных советов и интересных идей о том, как можно соорудить подъемные ворота в гараж собственноручно.

https://www.youtube.com/watch?v=coP-ewSAo5I

Создайте свою собственную гаражную дверь с CHI

Когда у вас есть уникальный дом, вы гордитесь тем, что продолжаете выделять его среди остальных. В этих ситуациях может быть важно разработать собственные гаражные ворота с акцентами, которые вы действительно желаете. В Byerly Garage Doors мы реализуем идеи домовладельцев в нескольких искусных направлениях. Это означает, что у вас будет дом, привлекательный для бордюров, и CHI Overhead Doors — один из многих брендов, которые мы поддерживаем и который помогает создавать эти решения. Чтобы узнать больше о создании собственных гаражных ворот с индивидуальными функциями, мы описали доступные типы вариантов.

Создайте свою дверь

Если вы хотите изучить варианты гаражных ворот, чтобы увидеть несколько вариантов, которые подойдут для вашего дома, прежде чем совершить покупку, тогда онлайн-конструктор идеально подходит для вас. Компания CHI упростила для вас сборку собственных гаражных ворот и запросила расценки у Byerly Garage Doors.

Построй свою дверь

Сохраните классический вид с приподнятой панелью, шейкером и утопленной панелью

Большинство гаражных ворот являются стандартными, но если ваш район не подходит для экстремального вида, универсальным решением могут стать гаражные ворота с утопленной панелью, шейкером или приподнятой панелью .

Доступны короткие или длинные панели, эти три стиля дверей доступны в различных тонах и цветах дерева. Детальная отделка панелями может привнести интерес в дом с очень небольшой внешней привлекательностью.

Гаражные ворота такого типа также могут значительно увеличить стоимость вашего дома, если вы планируете разместить его на рынке недвижимости.

Добавьте детали со штампованными дверями в стиле вагона

Если у вас есть уникальный тип дома, такой как лепнина или виниловые панели, может быть трудно точно определить, какой тип гаражных ворот подойдет с точки зрения внешнего дизайна, не подавляя дом.

К счастью, этот стиль гаражных ворот легко привлекает внимание дверными петлями и ручками, небольшими окнами, обрамляющими верхнюю часть дверей, а также мягким рисунком в шахматном порядке, который разбавляет монотонность обшивки в полоску.

Этот вневременной вид доступен с длинными или короткими панелями в 7 цветах и ​​двух оттенках дерева.

Полнопрофильные алюминиевые ворота с неограниченным количеством цветов по индивидуальному заказу

Для домовладельцев, которым нужен современный внешний вид, подходящий для современного дома, четкие линии и минимализм алюминиевых гаражных ворот с полным обзором являются правильным выбором.

Это также лучшее решение для любого домовладельца, который хочет двери определенного цвета.

Изготовленный из алюминия и стекла, этот промышленный ультрасовременный архитектурный дизайн также хорошо подходит для ресторанов под открытым небом и небольших предприятий.

Гаражные ворота с заподлицо с панелью Дайте отдых шумному экстерьеру

Если у вас есть несколько элементов, которые вы уже хотите сделать акцентом в экстерьере вашего дома, стиль гаражных ворот заподлицо — правильное решение.

Вместо того, чтобы быть еще одной достопримечательностью, эти двери предназначены для минимального визуального отвлечения с несколькими примечательными особенностями.

Внешний вид представлен в 9 цветах, которые добавят элегантности вашему дому.

Прочность и красота с оттенками стекловолокна или дерева

Если вы стремитесь к прочности и безопасности гаражных ворот, вам не нужно жертвовать стилем, чтобы оправдать эти ожидания. Вместо этого наши гаражные ворота в древесных тонах выглядят так, как будто они сделаны из дерева, но вместо этого изготовлены из прочной стали.

Гаражные ворота из стекловолокна популярны по всей Америке, они также хорошо известны тем, что предотвращают кражи и снижают счета за коммунальные услуги.

Наши двери в оттенках дерева представлены в семи вариантах оформления и шести оттенках дерева на выбор. Наши гаражные ворота из стекловолокна также универсальны и доступны в пяти стилях, восьми цветах и ​​трех оттенках дерева.

Позвольте нам помочь вам с вашим следующим проектом строительства гаражных ворот

Если вы стремитесь к прочности и безопасности гаражных ворот, вам не нужно жертвовать стилем, чтобы оправдать эти ожидания.

Вместо этого наши гаражные ворота в древесных тонах выглядят так, как будто они сделаны из дерева, но вместо этого изготовлены из прочной стали.

Двери этих оттенков дерева доступны в семи вариантах оформления и шести оттенках дерева на выбор. Наши гаражные ворота из стекловолокна также универсальны и доступны в пяти стилях, восьми цветах и ​​трех оттенках дерева.

Гаражные ворота из стекловолокна популярны по всей Америке, они также хорошо известны тем, что предотвращают кражи и снижают счета за коммунальные услуги.

Сделайте свой собственный умный механизм открывания гаражных ворот за 15 долларов

Вы можете купить умный механизм открывания гаражных ворот для своего дома, но это будет стоить вам дороже, чем его изготовление. Приложив немного усилий и несколько долларов, вы можете сделать свое собственное реле Shelly 1 Wifi. Если у вас есть более продвинутый механизм открывания гаражных ворот, вам, возможно, придется использовать эту технику.)

Shelly 1 Умный механизм открывания гаражных ворот

Содержание

Зачем вам делать свой умный механизм открывания гаражных ворот своими руками?

Вы можете пойти и купить устройство, которое сделает вашу гаражную дверь умной, но это может стоить вам денег. Некоторые из наиболее популярных коммерческих вариантов включают в себя:

• Интеллектуальное устройство открывания гаражных ворот Chamberlain MyQ
• Интеллектуальное устройство открывания гаражных ворот NEXX
• Genie Aladdin Connect
• Комплект Gogogate 2 Ultimate Garage Kit
• Переключатель камина TV xStream Voice

Хотя цена, безусловно, является проблемой, более серьезная проблема заключается в том, что этим открывателям гаражных ворот требуется доступ в Интернет для работы, и они отправляют информацию об открытии и закрытии в облако. Я бы предпочел хранить эту информацию локально или, по крайней мере, иметь возможность сделать это.

Это побудило меня рассмотреть другие решения, которые можно сделать своими руками. Фактически, несколько лет назад я реализовал самодельное решение, используя реле Z-wave и датчик наклона Z-wave. Хотя это решение было надежным, я хотел попробовать что-то новое и, возможно, даже сэкономить немного денег. Некоторые другие дополнительные варианты DIY / не облачные включают:

• Garadget (WiFi)
• OpenGarage (WiFi)
• MOES WiFi Smart Garage Door Opener (можно прошить с помощью Tasmota для локального управления)
• GoControl GD00Z-4 (Z -волна)
• FortrezZ Mimo-lite (Z-wave)

Кажется, все в порядке. В конце концов, я решил заняться своими руками и использовать свое надежное устройство Shelly 1, которое я использовал, чтобы сделать мой выключатель света умным. Их 2 упаковки можно купить менее чем за 25 долларов, что намного меньше, чем любой из этих вариантов.

Что вам понадобится для изготовления

Этот проект можно сделать очень дешево, в зависимости от того, какие материалы и инструменты у вас уже есть. Вот что вам понадобится:

• Интеллектуальное реле Shelly 1. Подробнее см. в моем обзоре и о том, как я использовал его в качестве выключателя света. Это будет мозг умного открывателя гаражных ворот. Обратите внимание, что вы также можете сделать этот проект с более новой Shelly 1 Plus.
• Провод дверного звонка или аналогичный. Возможно, у вас уже есть провод, который вы можете использовать. Он будет использоваться для подключения Shelly 1 к устройству открывания гаражных ворот.
• Адаптер постоянного тока 12 В. В моем случае у меня валялся один от старого маршрутизатора Netgear. Вы также можете использовать тот, который я связал, даже не перерезая провод. Это будет использоваться для питания Shelly 1.
• Хороший сигнал Wi-Fi 2,4 ГГц, куда вы его поместите — Shelly 1 управляется через WiFi.
• Расширенный: подключенный (например, Z-wave или Zigbee) датчик наклона или двери и программное обеспечение для домашней автоматизации (например, Home Assistant). Это позволит вам узнать, открыта или закрыта дверь гаража, а также сможете открывать и закрывать ее. Подробнее об этом далее в статье.

Адаптер постоянного тока 12 В от старого маршрутизатора Shelly 1 Wifi Smart Relay

Создание вашего умного устройства открывания гаражных ворот

Давайте начнем со схемы того, что вы собираетесь построить:

Схема подключения для Shelly

Примечание редактора : Вот инструкции по подключению более новое интеллектуальное реле Shelly Plus 1.

Шаг 1: Подготовьте адаптер постоянного тока 12 В

Сначала переместите перемычки напряжения источника на Shelly 1 в положение для 12 В постоянного тока. По умолчанию Shelly 1 настроен на питание от сети переменного тока или 24-60 В постоянного тока. Для этого проекта мы используем более безопасное низкое напряжение 12 В постоянного тока.

Разрежьте и зачистите адаптер. Затем подключите контакты реле L (-) и N (+).

Шаг 2: Подготовьте провод дверного звонка

Отрежьте достаточно длинный кусок провода дверного звонка. Он должен быть достаточно длинным, чтобы подключить Shelly 1 и клеммы реле устройства открывания гаражных ворот с того места, где вы будете запитывать и монтировать Shelly 1. Затем зачистите провода и подключите их к входам I и O.

Когда вы закончите, это должно выглядеть примерно так:

Shelly 1 Реле, подключенное к проводу дверного звонка и адаптеру постоянного тока 12 В

Шаг 3: Включите питание Shelly 1 и настройте

Теперь пришло время настроить реле. Подключите адаптер постоянного тока 12 В. При первой загрузке Shelly 1 запускается в режиме WiFi AP. Это позволяет подключаться напрямую к устройству через его сеть WiFi.

С помощью планшета, телефона или ноутбука подключитесь к локальному Wi-Fi Shelly 1. Он должен выглядеть примерно так: shelly1-12AB34 (последние шесть символов будут другими). После подключения откройте браузер и подключитесь к адресу 192.168.33.1. Это должно вызвать страницу конфигурации реле.

Во-вторых, настройте WiFi-соединение Shelly 1 ( Интернет и безопасность-> Настройки ) для подключения к домашней сети. Кстати, я настоятельно рекомендую изолировать ваши IoT-устройства от остальной части вашей сети. Я также рекомендую либо установить статический IP-адрес на устройстве Shelly, либо настроить статическую аренду с вашего DHCP-сервера (обычно вашего маршрутизатора).

Shely 1 Relay Wifi Configuration

Далее рекомендую обновить прошивку ( Настройки->Обновить прошивку ). Затем настройте Shelly так, чтобы он выключался после включения ( Таймер->Автовыкл. ). Если вы оставите его включенным, кнопка открытия двери гаража не будет работать. Я установил свой на 0,5 секунды.

Настроить автоматическое отключение для реле

Я также рекомендую настроить реле на выключенное по умолчанию. (Настройки->Питание по умолчанию). Если у вас пропадет электричество, ворота вашего гаража запустятся в состоянии, когда вы сможете использовать кнопки.

Сейчас самое время проверить реле. В правом верхнем углу веб-интерфейса есть кнопка питания. Если вы настроили ее правильно, при нажатии на кнопку она должна стать синей и вы должны услышать щелчок. Вскоре после этого реле должно выключиться, а кнопка питания должна вернуться в нормальное состояние.

Шаг 4. Подключение к устройству открывания гаражных ворот

Давайте подключим Shelly 1 к устройству открывания гаражных ворот. Перед подключением адаптера постоянного тока 12 В подключите провода дверного звонка параллельно (в те же отверстия) к проводам, идущим от кнопки, управляющей механизмом открывания гаражных ворот. Возможно, вам придется посмотреть руководство по открыванию гаражных ворот, если вы не знаете, куда подключать.

Теперь подключите адаптер и подождите несколько секунд, пока Shelly загрузится. Подключитесь к веб-интерфейсу и нажмите кнопку питания. Ваш гараж должен открыться (или закрыться, если он уже был открыт). Кнопка питания должна вести себя так же, как если бы вы нажали кнопку открывания двери гаража.

Умное устройство открывания гаражных ворот подключено перед монтажом

Поздравляем! Вы сделали умный открыватель гаражных ворот! Shelly довольно легко установить, потому что он очень маленький. Положите его в надежное и безопасное место.

Шаг 5 (необязательно): Настройте доступ к облаку и приложение

Возможно, вам будет достаточно управлять воротами гаража с помощью веб-интерфейса. Однако вам нужно быть в сети, чтобы открывать и закрывать дверь гаража. Однако ретранслятор Shelly 1 имеет облачные возможности и приложение.

Зайдите в веб-приложение и включите облачное управление ( Интернет и безопасность-> Облако ). Затем загрузите приложение Shelly Cloud, зарегистрируйтесь и следуйте инструкциям. Теперь вы можете открывать и закрывать ворота гаража из любой точки мира.

Расширенный: подключение к Home Assistant с помощью MQTT с датчиком наклона

Если вы используете Home Assistant, как я, вы захотите интегрировать управление интеллектуальным устройством открывания гаражных ворот с остальной частью вашего умного дома. Вот как можно использовать MQTT, датчик наклона и Home Assistant, чтобы сделать устройство для открывания гаражных ворот своими руками еще умнее. Если вам нужно узнать больше о настройке MQTT и его интеграции с Home Assistant, я вам помогу.

Шаг 1. Включите MQTT на Shelly 1

Сначала включите и настройте MQTT через веб-интерфейс Shelly 1 (обратите внимание, это отключит доступ к облаку). Перейдите в « Интернет и безопасность->Дополнительно — Параметры разработчика » и:

• Установите флажок «Включить выполнение действий через MQTT» (обратите внимание, что это отключит доступ к облаку. Это одно или другое)
• Если вы защитили своего брокера MQTT, введите его имя пользователя и пароль
• В разделе «Сервер:» введите IP-адрес вашего брокера MQTT вместе с его портом (обычно 1883). Разделяйте IP-адрес и порт двоеточием.
• Сохраните эти настройки

Обратите внимание на «Will Topic». Это тема MQTT, в которой сообщается, работает ли Shelly. Обратите внимание на строку из 6 символов, следующую за «shelly-» в теме завещания. Это понадобится вам для создания конфигурации Home Assistant.

Шаг 2. Настройка крышки Home Assistant

У меня на двери гаража установлен датчик наклона Z-wave, который сообщает мне, когда дверь открыта и когда закрыта. Эта конфигурация Home Assistant будет работать аналогично с датчиком двери.

Конфигурация Home Assistant, часть 1: создание обложки

Во-первых, вам нужно добавить в файл configuration.yaml код, аналогичный приведенному ниже для обложки MQTT.

 крышка:
  - платформа: mqtt
    Название: "Дверь гаража"
    state_topic: "помощник по дому/гараж/штат"
    command_topic: "shellies/shelly1-xxxxxx/relay/0/command"
    доступность_топик: "shellies/shelly1-xxxxxx/онлайн"
    сохранить: ложь
    полезная нагрузка_open: "включено"
    полезная нагрузка_close: "включено"
    полезная нагрузка_стоп: "включено"
    state_open: "открыто"
    state_closed: "закрыто"
    полезная нагрузка_доступна: "истина"
    полезная нагрузка_не_доступна: "ложь"

Замените xxxxxx в темах на ID той Шелли, которую вы указали в веб-интерфейсе. Давайте проанализируем важные части этого кода:

• Идентификатор объекта вашей двери гаража будет тем, что вы поместили в поле имени (пробелы заменены символами подчеркивания).
• «state_topic» — это тема MQTT, которая сообщает Home Assistant, открыта или закрыта дверь гаража. Вам понадобится автоматизация, которая обновит эту тему в зависимости от состояния датчика наклона в следующем разделе.
• «state_open» и «state_closed» определяют значения, которые Home Assistant ищет в «state_topic», чтобы определить, открыта или закрыта дверь гаража.
• «command_topic» управляет ретранслятором Shelly 1. Отправка payload_open («on»), payload_close («on») и payload_stop («on») в эту тему открывает, закрывает и останавливает ворота гаража. Все они имеют одно и то же сообщение («включено»), потому что ворота гаража реагируют только на открытие и закрытие реле.
• «availability_topic» сообщает Home Assistant, работает ли реле Shelly. Это должно быть то же самое, что и «Will Topic» в веб-интерфейсе Shelly, о котором упоминалось ранее. Вы можете узнать больше о темах завещания MQTT (последняя воля и завещание) здесь.
• «Полезная_доступность» и «Полезная_недоступность» определяют значение, которое Home Assistant ищет в «availability_topic», чтобы определить, находится ли реле Shelly 1 в сети.
• Параметр «сохранение: ложь» сообщает Home Assistant, что брокер MQTT не сохраняет сообщения. Я не думаю, что какие-либо команды должны быть сохранены.

Конфигурация Home Assistant, часть 2: обновление статуса гаража

Нам также необходимо добавить автоматизацию для датчика наклона, чтобы обновлять «state_topic», когда ворота гаража открываются и закрываются. Поместите следующее (с обновлениями для ваших конкретных датчиков и тем) в ваш файл Automation.yaml:

 — идентификатор: mqtt_garage_door_status
  псевдоним: «Статус гаражных ворот MQTT»
  курок:
    платформа: государство
    entity_id: binary_sensor. garage
  действие:
  - сервис: mqtt.publish
    data_template:
      тема: 'помощница по дому/гараж/государство'
      payload_template: "{{ 'открыто', если state.binary_sensor.garage.state == 'включено', иначе 'закрыто' }}"
      сохранить: true

Эта автоматизация срабатывает при изменении состояния датчика наклона. Если датчик переключается в состояние «включено», он отправляет теме «открыто», указывая на то, что дверь гаража открыта. В противном случае он отправляет «закрыть».

Конфигурация Home Assistant, часть 3. Убедитесь, что интеллектуальный механизм открывания гаражных ворот доступен при запуске

Похоже, что реле Shelly не всегда отправляют или сохраняют сообщение, указывающее Home Assistant, что они доступны. Таким образом, при перезапуске Home Assistant не всегда помечает крышку (управление дверью гаража) как доступную. Чтобы исправить это, мы заставляем ретрансляторы Shelly объявить о себе, используя приведенную ниже автоматизацию:

 — id: mqtt_shelly_announce.
  псевдоним: Shelly Sync at HA Start
  курок:
  - платформа: домашний помощник
    событие: начало
  действие:
  - задержка: 00:00:20
  - сервис: mqtt.publish
    данные:
      тема: снаряды/команда
      полезная нагрузка: объявить

Конфигурация Home Assistant, часть 4: сделайте так, чтобы это хорошо выглядело в пользовательском интерфейсе

Home Assistant имеет специальный класс устройств для крышек, чтобы они отображались в пользовательском интерфейсе как ворота гаража. Вам просто нужно добавить следующее в ваш custom.yaml:

 cover.garage_door:
  device_class: гараж

И тогда вы получите значки, которые выглядят так, когда дверь гаража открыта и закрыта:

Пользовательский интерфейс гаражных ворот Home Assistant

Заключительные мысли

Вы можете использовать Shelly 1, чтобы сделать механизм открывания гаражных ворот умным в дополнение к умному выключателю света или умному выключателю газового камина. Вы можете купить коммерческое умное устройство для открывания гаражных ворот, но использовать реле Shelly 1 просто и доступно. Попадет ли ваша информация в облако или нет, зависит от вас. Он работает, даже когда ваше интернет-соединение не работает. Это также делает хороший проект DIY, который займет менее 30 минут. Добавление его к контроллеру домашней автоматизации, такому как Home Assistant, — это вишенка на торте.

Кроме того, если вы хотите добавить безопасный контроль ворот гаража снаружи, взгляните на этот проект использования сканера отпечатков пальцев для открытия и закрытия ворот гаража.

Обратите внимание: если этот метод не работает для вас, потому что у вас есть устройство для открывания гаражных ворот Security+ 2.0 или подобное, то эта статья, которую я написал о том, как справиться с этой ситуацией, для вас.

Заинтересованы в поддержке HomeTechHacker?

Считаете ли вы содержание этого сайта полезным? Если да, заинтересованы ли вы в поддержке меня и этого сайта? Конечно, это не обязательно, но я был бы очень признателен за любую поддержку, которую вы можете оказать.
