Регулировка карбюратора бензопилы: настройки и рекомендации

Главная » Бензопилы

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

  • для валки старых деревьев;
  • распиловки топливной древесины;
  • возведения жилых и хозяйственных строений;
  • ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

ОГЛАВЛЕНИЕ:

  • 1 Особенности самостоятельной настройки
  • 2 Характеристики качества смеси на выходе карбюратора
  • 3 Предпосылки дополнительной корректировки
  • 4 Конструкционные особенности
  • 5 Подготовка к самостоятельной настройке топливной аппаратуры
  • 6 Последовательность регулировки
  • 7 Возможные причины неэффективности настройки
  • 8 Разборка карбюратора
  • 9 Особенности настройки топливной аппаратуры пил китайского производства

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

  • низкое качество или неполная подача топлива;
  • попавшая в карбюратор вода;
  • засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

  • Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
  • Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
  • Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

  • нечеткая работа системы зажигания;
  • засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
  • при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

  • подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
  • не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

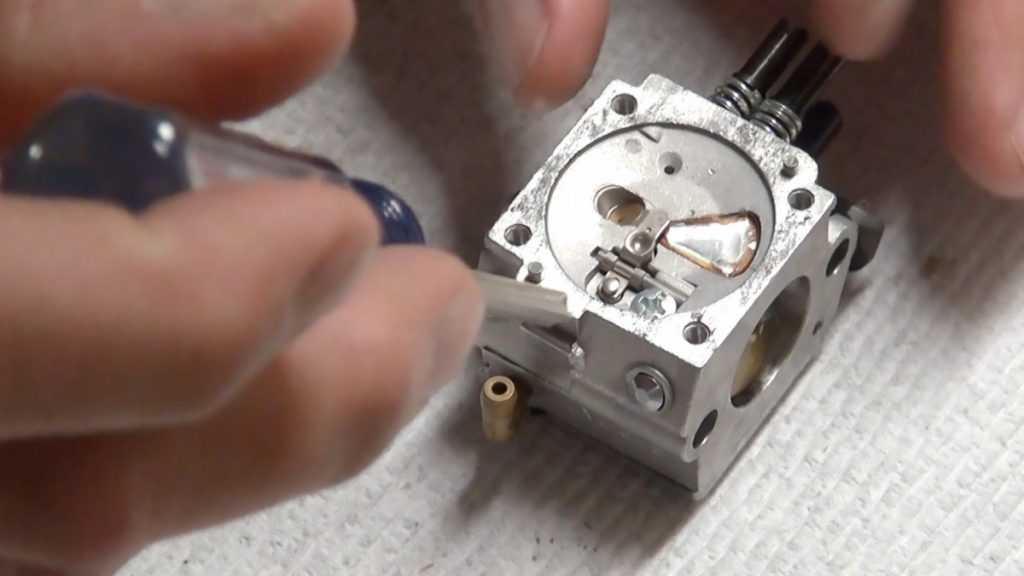

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.



Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

  • В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
  • При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
  • Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Понравилась статья? Поделиться с друзьями:

Регулировка карбюратора бензопилы — Советы сервисных мастеров

4.4/5 — (24 голоса)

Настройка и регулировка карбюратора бензопилы самая технологично простая задача. Только тут возникает сакральный вопрос — «что крутить, сколько крутить и самое главное в какую сторону». Важно, перед проведением регулировки карбюратора в домашних условиях и своими руками необходимо знать некоторые нюансы. Иначе можно только усугубить ситуацию и навредить правильной работе двигателя бензопилы еще больше…






Перед тем как производить какие-либо манипуляции с карбюратором необходимо исключить возможные неисправности, которые могут повлиять на работу бензопилы (создать имитацию не работающего или не настроенного карбюратора:








Топливный фильтр (шланги):

Отсутствие механических повреждений на корпусе фильтра, отсутствие загрязнений, хорошая пропускная способность.










Воздушный фильтр:

Отсутствие механических повреждений на поверхности фильтра, отсутствие загрязнений, хорошая пропускная способность.










Неисправности системы зажигания: исправная свеча зажигания «в паре» с модулем зажигания должны обеспечить двигатель стабильной работой.








Исправная система выхлопа:

Выпускное отверстие цилиндра, а также глушитель не должны быть забиты нагаром — в следствие чего коса будет «задыхаться», не развивать обороты — создавая имитацию неисправного карбюратора.








Герметичность картера двигателя. Сальники коленчатого вала, резиновые впускные адапторы — в результате повреждений (естественного износа) пропускают в двигатель лишний воздух — проявляется обычно в сильном завышении оборотов и не возможности регулировки карбюратора.








Зачем мы об этом написали?



Дело в том, что когда владелец уверен, что необходима регулировка карбюратора — в 95% случаях регулировка карбюратора не при чем.



На работу двигателя бензопилы может повлиять очень большое количество факторов — от забитого глушителя (не развивает обороты) до потери герметичности в местах сальниках коленчатого вала, впускных резиновых адаптеров (пила сама набирает обороты и регулировка не помогает).



Логично, что владелец пилы первым делом подумает на карбюратор, но это в большинстве случаев не так.

Поэтому прежде чем лезть в настройки карбюратора прочтите до конца и определите для себя: стоит ли самостоятельно регулировать карбюратор?

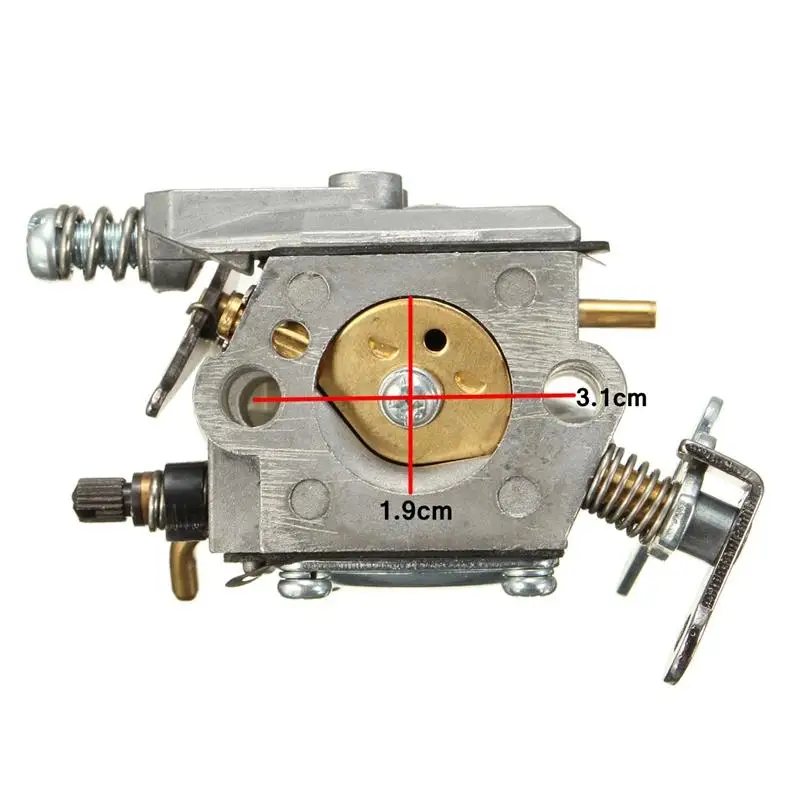

Практически все карбюраторы современных бензопил имеют три винта настройки.

Винт Т — регулировка холостого хода

Винт L — регулировка низких оборотов

Винт H — регулировка высоких оборотов.














Для винтов L и H предусмотрены базовые настройки (например)



Винт L — 1,5 об. (закрутить полностью и выкрутить на 1,5 оборота)

Винт L — 2,0 об. (закрутить полностью и выкрутить на 2,0 оборота)

После этого производится корректировка оборотов холостого хода и максимальных оборотов по специальному устройству (электронный тахометр)






Жиклерами L и H устанавливаются необходимое количество топлива согласно потоку воздуха, которое подается через заслонку газа.

Если поворачивать их по часовой стрелке, то соотношение воздуха/топлива обедняется (меньше топлива), если против часовой стрелки, то соотношение воздуха/топлива обогащается (больше топлива). Обеднение смеси — обороты двигателя повышаются, при обогащении — обороты уменьшаются.








Настройка винта L — поворачивая жиклер по/против часовой стрелки регулируются максимальные обороты двигателя.

Для постепенной регулировки карбюратора необходимо поворачивать жиклер L против/по часовой стрелке примерно на 1/4 оборота. Не торопитесь и запоминайте сколько манипуляций вы совершили!










Винт Т — регулирует холостой ход.

При закручивании винта — обороты повышаются, при откручивании (против часовой стрелки — обороты уменьшаются).

Регулировка холостого хода — если обороты завышены (цепь на шине вращается на холостых), то крутим винт Т против часовой стрелки до того момента пока цепь не остановится. При этом двигатель должен работать стабильно.

!!! Повторимся, крутить винт лучше с небольшими шагами (примерно по 0,25 оборота) и запоминать количество вращений, чтобы в случае неудачи можно было вернуться в исходное положение!






Жиклер H — регулирует максимальные обороты.

Т.е. если винт H будет сильно закручен (бедная смесь) — обороты двигателя будут завышенными.

Если винт H — будет сильно выкручен (богатая смесь) — из глушителя будет выходить «много дыма» — необходима корректировка по часовой стрелке.










Точная регулировка максимальных оборотов карбюратора невозможна без электронного тахометра. Именно по нему выставляются максимальные обороты для конкретного карбюратора, конкретной пилы.












Чем грозит неправильная регулировка максимальных оборотов?

Ну например выходом из строя поршневой группы (тепловые задиры):












Некоторые производители бензоинструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку.










Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем пилы.

Некоторые подумают что цель — «навариться» на продаже отверток для регулировки (они и правда очень дорогие). Но на самом деле, это сделано для защиты двигателя пилы от неправильно выставленных максимальных оборотов.








Каждая модель пилы имеет свои особенности и мелкие «болячки», которые могут создать имитацию неработающего карбюратора, поэтому прежде чем лезть в настройки карбюратора необходимо убедиться в отсутствии других неисправностей.

Регулировка карбюратора сложный процесс, требующий опыта, знаний и специального дорогостоящего инструмента, поэтому доверьте данный процесс специалисту авторизованного сервисного центра. Поверьте это будет стоить в десятки раз меньше стоимости поршневой группы Вашей пилы, которая может выйти из строя в результате неправильной регулировки.
