как правильно отрегулировать Хускварна-5200 и настроить холостой ход на Штиль-180 своими руками

Для самостоятельной настройки карбюратора нужно ознакомиться с его устройством и запомнить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных элементов устройства и близлежащих к нему деталей. Нужно аккуратно обращаться с предметами для регулировки системы бензопилы, а также определять соответствие выставленных параметров максимально допустимым значениям.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заранее установленных пропорций. Если точные дозы не соблюдаются, исправность работы двигателя оказывается под угрозой. Когда во время смешивания компонентов поступает большое количество воздуха, а топлива недостаточно, то такая смесь считается “бедной”.

Нельзя допускать и перенасыщения, так как при большом количестве топлива по сравнению с воздухом также возможны сбои в работе или износ двигателя. Регулировка карбюратора нужна не только перед первоначальным использованием, но и когда выявляются любые отклонения в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

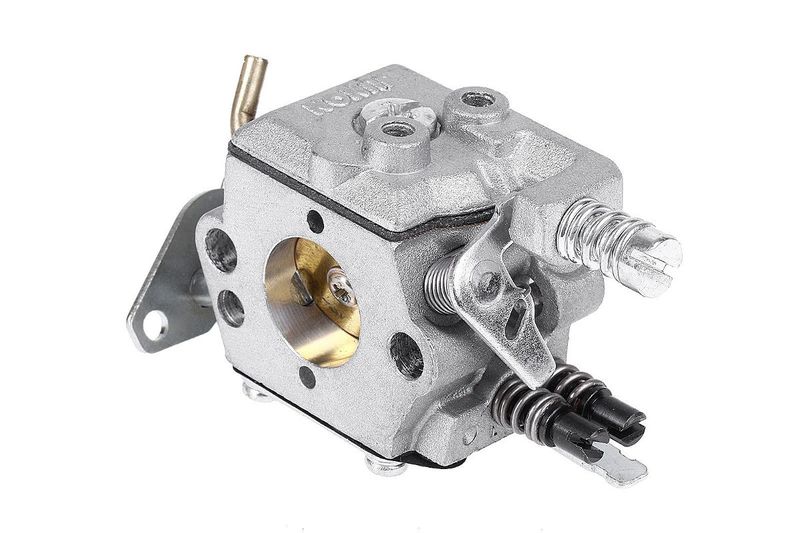

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор элементов, однако может немного меняться в зависимости от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства.

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Что нужно иметь для настройки и регулировки бензопилы своими руками

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

• L — винт для коррекции низких оборотов.
• H — винт для регулировки высоких оборотов.
• T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

1. Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
2. Проверяется и промывается воздушный фильтр.
3. Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Как правильно регулировать заводскую пилу

Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Начальный этап

Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.

Основной этап

Двигатель включается на средние обороты и прогревается так около 10 минут. Винт, отвечающий за регулировку холостого хода, должен перемещаться по часовой стрелке. Его отпускают только при приходе двигателя в режим стабильного функционирования. Нужно проконтролировать, чтобы цепь во время этого процесса не передвигалась.

Регулировка карбюратора

В режиме холостого хода двигатель может заглохнуть (причина – тут). В этом случае нужно незамедлительно довести регулировочный винт по часовой стрелке до упора. Иногда начинает перемещаться цепь. В этом случае следует перекрутить регулировочный винт в обратном направлении.

Проверка работы ускорения

Нужно выполнить небольшое исследование. Инициируется ускорение работы устройства. Следует оценить исправность работы двигателя во время совершения максимальных оборотов. Когда двигатель функционирует правильно, значит при нажатии на акселератор скорость быстро возрастает до 15000 об/мин.

Если этого не происходит или увеличение скорости слишком замедленно, необходимо применить винт, отмеченный буквой L. Он поворачивается против часовой стрелки. Нужно соблюдать умеренные движения, так как поворот не может быть больше 1/8 от полного круга.

Как отрегулировать максимальное количество оборотов

Чтобы ограничить этот показатель, нужно использовать винт с маркировкой H. Для увеличения числа оборотов следует поворачивать его по часовой стрелке, а для их снижения в обратную сторону.

Максимальная частота не должна превышать значение 15000 об/мин.

Если сделать этот показатель больше, двигатель устройства будет работать на износ, что приведет к проблемам в системе зажигания. При вращении данного винта нужно учитывать процессы зажигания устройства. Если появляются малейшие сбои, то максимальное значение оборотов нужно убавлять.

Заключительная проверка на холостом ходу

Перед этой процедурой необходимо выполнить полноценную регулировку составных частей карбюратора при работе на максимальных оборотах. Далее следует осуществить проверку функционирования устройства в режиме холостого холода. Когда достигаются правильные параметры при регулировке, можно заметить точное соответствие конструкции карбюратора таким критериям:

1. При подключении режима холостого холода цепь не двигается.

   Акселератор бензопилы

2. Когда осуществляется даже небольшое нажатие на акселератор, двигатель в ускоренном темпе набирает обороты. При постепенном углублении нажима можно заметить, что скорость двигателя соразмерно повышается, достигая максимально допустимых значений.
3. При работе двигателя можно сравнить его звук с четырехтактным прибором.

Если замечаются нарушения в приведенных параметрах или регулировка устройства была осуществлена не в полном объеме, нужно выполнить основной этап настройки повторно. Иногда действия выполняются неправильно. В этом случае устройство может выйти из строя из-за потери правильных настроек узла. В этом случае придется обратиться к специалисту.

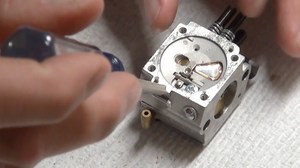

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Снятие верхней крышки

1. Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
2. Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
3. Топливный шланг удаляется.
4. Тяга привода выводится сразу на ним.
5. Отсоединяется наконечник троса.
6. Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Как правильно настраивать пилу китайского производства – регулировочная инструкция

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Порядок регулировки:

1. Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
2. Осуществляется переход на обороты средней скорости
   . Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.


   В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

3. Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.
4. Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Перед покупкой, рекомендуем ознакомиться с рейтингом бензопил по надежности и качеству.
Наглядно смотрите на видео:

Заключение

Чтобы бензопила работала исправно, нужно аккуратно выполнять работы по регулировке карбюратора в точном соответствии их очередности. Если возникают какие-либо нарушения в функционировании устройства, необходимо самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена каких-либо деталей, которые пришли в негодность.

При постоянной проверке качества настроек карбюратора и осуществления своевременных действий для улучшения его работы проблем с бензопилой не возникает.

Читайте также что делать, если бензопилы не заводятся, какие насадки на бензопилу лучше выбрать, а еще как наточить цепь бензопилы в домашних условиях.

О том, какую бензопилу выбрать – читайте тут.

Как самому отрегулировать карбюратор бензопил, правильная регулировка и ремонт

Загрузка…

Ручная бензопила – отличный помощник в личном хозяйстве, который незаменим при заготовке дров, обрезке сучьев деревьев, а также при строительстве деревянных срубов для домов, бань и хозяйственных построек. Конструкция пил позволяет спиливать и распиливать стволы деревьев средних размеров.

В настоящее время на рынке большой выбор бензопил, среди которых можно отметить бензопилы Партнер шведского концерна Хускварна и бензопилы Huter одноимённой немецкой фирмы, за их компактность, лёгкость, производительность и приемлемые цены.

Простота в обслуживании пил партнер и хутер позволяет даже впервые взявшему их в руки управляться с ними, но, всё же бензопила – это сложное устройство и требует к себе заботливого отношения. В процессе работы иногда случаются разного рода неисправности, влияющие на эффективную работу, и пользователь должен уметь справляться с ними.

Как отрегулировать карбюратор на бензопиле

Наиболее частая проблема, встречающаяся при эксплуатации бензопил, – это неправильная работа карбюратора, приводящая к перерасходу топлива и снижению мощности, поэтому любой пользователь должен знать как настроить карбюратор на бензопиле.

Карбюраторы бензопил устроены также как автомобильные и поэтому каждый, кто знаком с принципом работы двигателя внутреннего сгорания, способен справиться с регулировкой карбюратора и может настраивать его своими руками.

Заводом – изготовителем новые пилы поставляются с отрегулированным карбюратором, но в процессе работы стандартная настройка нарушается и пила требует повторной настройки. В документации, прилагаемой к пиле, описывается, как регулировать карбюратор.

Регулировка карбюратора нужна при появлении следующих симптомов:

• на холостом ходу пила работает на повышенных оборотах;
• при работе сильно дымит;
• плохо запускается как в холодном состоянии, так и в прогретом;
• работает на пониженных оборотах и с пониженной тягой.

Устройство и принцип действия карбюратора

Устройство и принцип работы карбюратора бензопилы такие же, как у карбюраторов двигателей внутреннего сгорания и выполняет ту же функцию: подготовку и подачу в камеру сгорания двигателя смеси воздуха с топливом.

Карбюратор состоит из следующих частей:

• корпуса;
• поплавковой камеры;
• игольчатого клапана;
• поплавка;
• распылителя;
• топливного жиклёра;
• смесительной камеры;
• дроссельной заслонки;
• диффузора.

Атмосферный воздух, пройдя через воздушный фильтр, попадает в воздушный канал карбюратора, где находится диффузор, уменьшающий диаметр канала, вследствие чего за диффузором создается пониженное давление.

За диффузором установлена дроссельная заслонка, которая регулирует подачу воздуха, поступающего в карбюратор. Частично перекрывая или открывая воздушный канал, заслонка управляет потоком воздуха, тем самым регулирует обороты двигателя.

Под действием пониженного давления воздуха, создаваемого за диффузором, бензин из поплавковой камеры через топливный жиклёр и распылитель засасывается в смесительную камеру.

В камере топливо смешивается с воздухом, образуя топливную смесь, и далее подаётся в камеру сгорания. Дроссельная заслонка связана механически с топливным жиклером, который регулирует количество топлива, подаваемого в распылитель. Следовательно, она одновременно регулирует подачу воздуха и топлива в камеру сгорания.

Поплавок регулирует уровень топлива в поплавковой камере, поддерживая его на одном уровне. Он связан с игольчатым клапаном, перекрывающим поступление топлива в поплавковую камеру.

При понижении уровня топлива поплавок опускается и двигает игольчатый клапан, заставляя его отрывать отверстие подачи топлива. Когда топливо наполняет камеру до нормального уровня, поплавок двигает иглу в положение закрытия.

Обороты двигателя зависят от того, сколько смеси топлива и воздуха поступает в камеру сгорания. Чем больше открываем заслонку, тем больше обороты.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть.

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Вывод

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Внимание, только СЕГОДНЯ!

Загрузка…

как настроить и отремонтировать заводские модели своими руками

Бензопила — инструмент, который пригодится в любом дачном хозяйстве даже любителям, не говоря уже о профессиональных работниках. Но, как и любое другое устройство, бензопила нуждается в постоянном уходе и профилактике. Одной из самых распространённых процедур является регулировка карбюратора бензопилы по причине неверной настройки в прошлом.

Первые признаки неисправности карбюратора

Из-за несвоевременного или непрофессионального периодического обслуживания бензопилы, а также из-за сильной нагрузки могут время от времени возникать сложности в её работе. Для профессиональных работников такие поломки могут снизить эффективность их работы и испортить настроение на весь день.

Неисправности карбюратора, в свою очередь, имеют специфические признаки. По ним сразу же можно определить причину поломки.

О неправильной настройке карбюратора свидетельствуют такие признаки:

1. Инструмент заводится проблематично, после чего сразу же глохнет.
2. Бензопила глохнет при нажатии на газ.
3. Бензин расходуется в большом количестве, причём он в цилиндрах ещё остаётся и не выгорает до конца, а выхлопы чрезмерно густые.
4. Настройки карбюратора, установленные на заводе производителя, сбиты вследствие неправильного использования или самостоятельной регулировки.
5. В систему забора воздуха попал мусор. Из-за этого она вышла из строя.
6. Поршни двигателя израсходованы. Настройка карбюратора в этом случае только временно решит проблему.

В том случае, когда в карбюратор попала грязь, одной настройкой не обойтись. Здесь нужно просто его почистить. Когда поршни израсходованы, то требуется делать капитальный ремонт двигателя.

Но после этого, само собой, нужно проводить настройку жиклёров карбюратора, а также их продувку и чистку.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста.

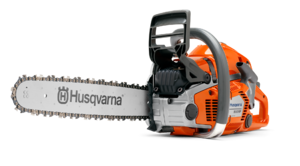

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

• регулировка винта Л;
• потом настроить жиклёр Н;
• после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Таким образом, самостоятельная регулировка карбюратора бензопили не является очень сложным процессом и может в большинстве случаев осуществиться самоучкой.

Регулировка карбюратора бензопилы: настройки и рекомендации

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

• для валки старых деревьев;
• распиловки топливной древесины;
• возведения жилых и хозяйственных строений;
• ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

• низкое качество или неполная подача топлива;
• попавшая в карбюратор вода;
• засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

• Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
• Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
• Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

• нечеткая работа системы зажигания;
• засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
• при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

• подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
• не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.



Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

• В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
• При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
• Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Регулировка карбюратора бензопилы: как отрегулировать и настроить

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

1. Когда нужна регулировка карбюратора бензопилы?
2. Как правильно отрегулировать карбюратор
3. Проверяем проделанные настройки
4. Вывод

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

При любых неисправностях лучше обращаться в компетентный сервисный центр, чтобы избежать дополнительных поломок. Для каждой бензопилы Foresta настройка производится по гарантии.

Когда нужна регулировка карбюратора бензопилы?

Самые распространенные ситуации:

• Двигатель глохнет после того, как завелся, или не заводится совсем. Причина в переизбытке воздуха и низком количестве топлива;
• Повышение топливного расхода – происходит из-за перенасыщения топливом смеси;
• Повреждение защитного колпака от вибрации и потеря фиксации болтов в результате;
• Поршни двигателя износились – в этом случае рекомендуется полностью заменить изношенную деталь;
• Засор (некачественное топливо, повреждение фильтра). В этом случае потребуется полная разборка карбюратора с его последующей настройкой и промывкой.

Как правильно отрегулировать карбюратор

Оптимальные параметры смешивания компонентов топливной смеси подразумевают заводские настройки. В процессе работы они естественным образом сбиваются. Даже незначительный сдвиг в ¼ оборота любого винта может стать причиной серьезного изменения в работе всего устройства.

Регулировка карбюратора на бензопиле осуществляется посредством трех винтов, каждый из которых имеет свое обозначение:

• H — отвечает за настройку на максимальных оборотах и осуществляет управление основным жиклером;
• L — отвечает за управление жиклера холостого хода и позволяет регулировать образование смеси на оборотах низких;
• T — позволяет изменять холостой ход.

Настройка должна проводиться исключительно на разогретом моторе.

Сама последовательность регулировки имеет вид L-H-T. Это значит, что нужно сначала настроить работу пилы на низких оборотах, потом на максимальных и в завершении переходить к холостым. В конце следует проверить, как работает устройство в любом режиме.

В целом, этапы регулировки карбюратора бензопилы имеют следующий вид:

1. Разместите пилу на твердой ровной поверхности с шиной, направленной в противоположную от вас сторону;
2. Снимите крышку кожуха и сам кожух, чтобы получить доступ к карбюратору;
3. Далее аккуратно снимите воздушный фильтр. В некоторых пилах может присутствовать поролоновая амортизирующая вставка – уберите ее;
4. Закрутите до упора винты L и Н. После этого открутите их на 2 оборота. Работайте с ними аккуратно, так как их легко повредить;
5. Запустите двигатель и прогревайте его в течение 10 минут.
6. Посредством неспешного поворота винта L по направлению часовой стрелки и обратно найдите самые большие обороты. Возьмите тахометр для точного измерения;
7. Поверните винт L на 90 градусов против часовой стрелки;
8. Закручивая винт H, найдите верхнюю границу частоты вращения. Показания тахометра должны соответствовать указанным значениям в паспорте устройства.

Учтите, что при неточном определении точки оборотов регулятором Н двигатель выйдет из строя.

9. Не торопясь прокручивайте винт, который отвечает за холостые обороты, в направлении против часовой стрелки. Делать это нужно до момента, пока мотор не станет работать ровно.
10. Если двигатель внезапно заглох, продолжайте регулировку, понемногу возвращая винт по часовой стрелке.

Проверяем проделанные настройки

Устранив все неисправности карбюратора бензопилы, следует проверить ее работоспособность на холодный двигатель.

1. Заведите пилу;
2. Плавно нажимайте на акселератор. Диапазон оборотов от холостых до максимальных должен быть в пределах 3000-11500 об/мин. Они должны набираться быстро;

Максимальное число вращений мотора в минуту не должно превышать 11000-11500. При нарушении этого значения нарушается процесс зажигания.

3. Если требуемое значение достигается с задержкой, крутите винт L на ⅛ оборота против часовой стрелки.
4. Если частота превышает паспортную, поверните винт Н против часовой стрелки. Это снизит число оборотов в минуту.
5. Проверьте работу устройства на холостом ходе. Если цепь не
   двигается, а мотор набирает максимальное число оборотов, то регулировка правильная.

Если нарастание и убавление газа происходит плавно и быстро, это верный признак правильной настройки. После этого целесообразно проверить устройство во время пиления. Если мощность на высоких оборотах недостаточная, это признак износа поршневой системы.

Вывод

Правильно отрегулировать карбюратор в бензопиле не сложно своими силами и не имея должного опыта. Для этого достаточно следовать алгоритму выше.

Важно, чтобы после проведения настройки ваша пила некоторое время проработала в рабочих условиях. Если нашлись отклонения, исправьте их по той же инструкции. После устранения любых неисправностей процедуру настройки можно считать полностью завершенной.

Если же Вы пользуетесь инструментом ТМ Foresta, работники фирменного сервисного центра проведут бесплатную и профессиональную регулировку карбюратора Вашей бензопилы, без риска повредить инструмент.

Ремонт карбюратора бензопилы своими руками: устройство, неисправности и др.

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Как устроен бензопильный карбюратор?

Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях.  Если последние нарушаются, это практически мгновенно отражается на работе двигателя.

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Устройство карбюратора:

1. Основа

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

2. Диффузор

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

3. Распылитель

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

4. Поплавковая камера

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

• при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
• скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
• горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
• проходя через диффузор, воздух захватывает поступающее туда топливо;
• образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Для чего нужна первичная регулировка?

В первые часы работы 2-тактный двигатель бензопилы требует обкатки, от которой зависит качество его дальнейшей работы. В процессе обкатки выполняется первичная регулировка карбюратора — устанавливаются оптимальные параметры приготовления и подачи топливной смеси.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

1. Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.

   Пропорции топливной смеси для двигателя бензопилы

2. Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
3. Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
4. При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Как распознать сбои в карбюраторе?

Типичные нарушения работы карбюратора узнать несложно. Выражаются они в том, что двигатель бензопилы заводится и тут же глохнет или же совсем не подаёт признаков жизни. Ну или вовсю расходует топливо, вместо положенной мощности производя тучи чёрного дыма и агрессивные вибрации.

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

• отсутствии фиксации регулирующих винтов;

  Регулировочные винты бензопилы

• износе поршневой группы;

  Новая ЦПГ бензопилы Husqvarna 365

• засоре топливно-воздушных каналов;
• повреждении воздушных фильтров;

  Воздушный фильтр бензопилы с капроновой вкладкой

• плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

2. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

3. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

4. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

5. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

Разборка своими руками: ничего сложного

Прежде всего нужно подготовить место для разборки. Это может быть верстак или обычный стол. Кроме того нужен прямоугольный кусок ткани или картона – на нём вы будете аккуратно складывать детали карбюратора. Ну и, наконец, инструмент: для разборки понадобится набор рожковых гаечных ключей и отвёрток, специальный чистящий состав и ультразвуковая кавитационная ванна.

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

1. Чтобы добраться до карбюратора, нужно снять верхнюю крышку бензопилы, зафиксированную тремя болтами.

   Снятие крышки карбюратора

2. После удаления крышки не забудьте снять прокладку, которая является составной частью воздушного фильтра, и корпус последнего, для чего нужно открутить соответствующие гайки и/или снять его с фиксаторов.
3. На правой стороне карбюратора находится топливный шланг его нужно снять вместе с тягой привода воздушной заслонки, не забыв стянуть со штуцера, расположенного слева.

   Снятие топливного шланга и тяги привода

4. После удаления шланга и тяги следует вынуть из фиксирующего гнезда наконечник тросика заслонки и окончательно демонтировать бензиновый шланг.

   Удаление троса дроссельной заслонки

5. После этого карбюратор можно снимать с креплений для последующей разборки.

   После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

Разборка карбюратора бензопилы на фото

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Ультразвуковая ванна

Настройка карбюратора: основные моменты

Обратная сборка карбюратора проводится только после полной очистки, высыхания и продувки сжатым воздухом. При этом не забудьте о том, что некоторые прокладки и уплотнители даже в случае отсутствия повреждений подлежат замене.

К регулировке карбюратора можно приступать при условии его правильной дефектовки, качественной сборки и безупречного обратного монтажа на двигатель.

РРегулировочная отвёртка

Принципы настройки карбюратора:

• винтами Н и L регулируется соотношение воздуха и горючей смеси, т.е. положение дроссельной заслонки. Закручивание винтов по часовой стрелке приводит к обеднению смеси и переходу мотора на низкие обороты. При откручивании (против часовой стрелки) смесь обогащается, а обороты двигателя растут;
• винт Т отвечает за регулировку оборотов холостого хода: поворот его по часовой стрелке даёт увеличение их количества, против – уменьшение;
• винты регулируются в порядке L-H-T.

  Калибровка карбюратора бензопилы

Общий алгоритм регулировки выглядит примерно так:

1. Вначале наибольшие обороты холостого хода находятся путём поворота винта L с последующим возвратом на ¼ оборота против часовой стрелки. Если цепь вращается на холостом ходу повернуть в этом же направлении винт Т до её полной остановки.
2. При прогретом двигателе, работающем на полном ходу следует повернуть винт Н на ¼ оборота влево, после чего дать двигателю 10 с поработать проверить показатель максимальных оборотов с помощью тахометра. Он должен отвечать цифре, указанной в паспорте инструмента.
3. После калибровки винтами L и Н с помощью винта Т выполняется настройка оборотов холостого хода. Если всё сделано правильно, двигатель будет работать равномерно во всех его положениях.

   Памятки для калиьбровки карбюратора на корпусе бензопилы

По завершению регулировки остаётся установить обратно крышку бензопилы с изолирующей прокладкой, после чего можно приступать к основной работе. Если настройки правильные, двигатель бензопилы будет получать оптимальную топливную смесь. Это обеспечит его нормальный КПД, а также общий комфорт и безопасность работы с инструментом.

Ремонт и настройка карбюратора бензопилы в подробностях на видео
