Разводка электропроводки своими руками: от схемы до монтажа

0 votes

Голос за!

—

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки
Проект и схема разводки электропроводки
Монтаж электропроводки
- Разметка и подготовка каналов для электропроводки
- Монтаж открытой электропроводки
- Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;

розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;

разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены.

На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции.

Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Разводка электропроводки своими руками: от схемы до монтажа

0 votes

Голос за!

—

Голос против!

Правила разводки электропроводки
Проект и схема разводки электропроводки
Монтаж электропроводки
- Разметка и подготовка каналов для электропроводки
- Монтаж открытой электропроводки
- Монтаж скрытой электропроводки

Правила разводки электропроводки

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Монтаж открытой электропроводки

Монтаж скрытой электропроводки

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

Монтаж электропроводки своими руками
Пошаговая инструкция

2.1 Разметка схемы
2.2 Работы со стенами

2.2.1 Открытая электропроводка
2.2.2 Закрытая разводка

2.3 Подготовка проводов

2.3.1 Виды
2.3.2 Какие выбирать
2.3.3 Вводной кабель

2.4 Заземление

2.4.1 Как сделать в частном доме

2.5 Система защитного отключения
2.6 Распределительные коробки
2.7 Монтаж и коммутаци
2.8 Подключение
2.9 Распределительный щит

Проверка и ввод в эксплуатацию

Заключение

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

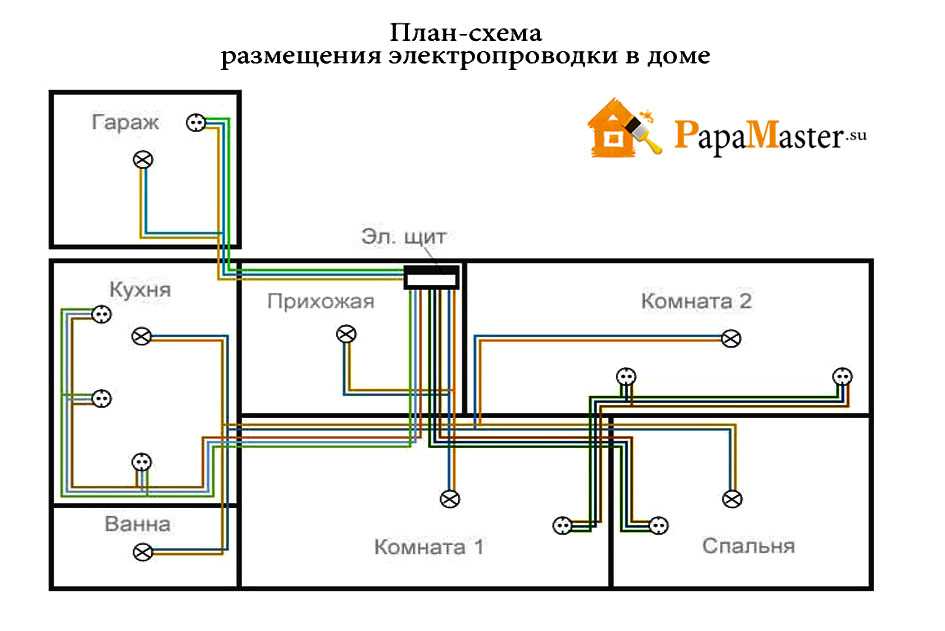

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
прокладку электропроводов в стенах и перекрытиях или на них;
установку щита, распределительных коробок и розеток с выключателями;
коммутацию всего этого в единую внутридомовую электросеть;
проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

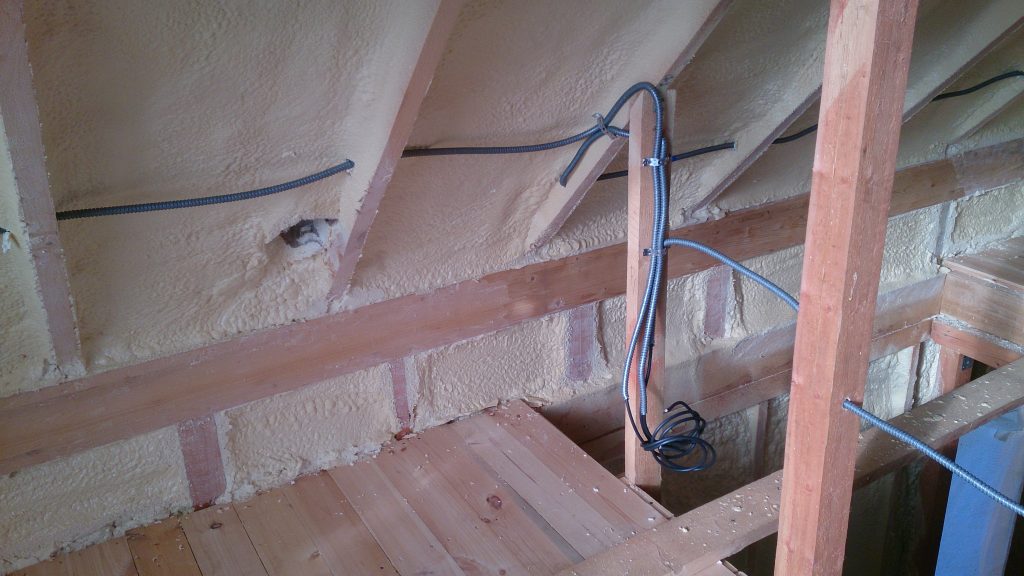

Варианты прокладки открытой электропроводки

Закрытая разводка

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

Алюминиевые;
Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

скруток;
пайки;
клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

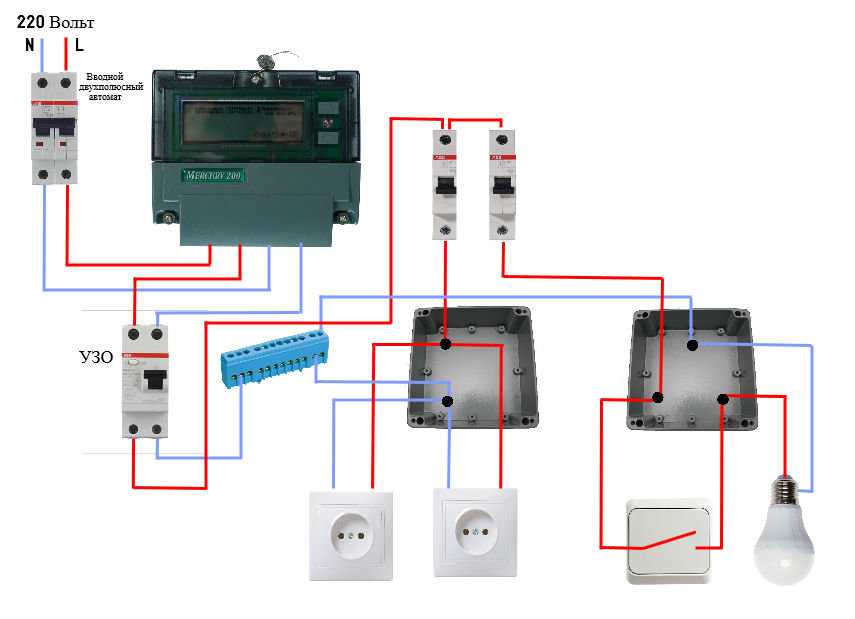

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

Какой кабель является лучшим для проводки?
Виды электрофурнитуры.
Что надо учесть во время планирования проводки?
Особенности разводки или создания контуров.
Где устанавливать выключатели?
Как установить скрытую проводку?
Открытая проводка.
Использование инсталляционных коробов.
Использование напольной коробки.
Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

Подключиться к общей электрической сети.
Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

Особенности и сфера использования многожильного гибкого медного кабеля Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Кабель бронированный медный для вашего дома и участка Правильная замена проводки в квартире панельного дома — что надо знать и уметь

Электропроводка в частном доме — от схемы до монтажа

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

Содержание

В чём необходимость схемы?
Оформление документации
Планирование ввода
- Воздушный ввод
- Подземный ввод
Подсчёт нагрузки
Распределительный щиток
Планировка внутреннего электроснабжения
- Открытая проводка
- Скрытая проводка
Правила и полезные советы

В чём необходимость схемы?

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
Место установки распределительного щитка.
Защитные устройства и счётчик электрической энергии.
Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

Монтаж воздушного ввода кабелем либо изолированным проводом.
Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

Очень важно обеспечить достаточное натяжение стального троса.
К тросу провод следует крепить свободно, без натяжки.
От земли до провода расстояние не должно быть меньше 3,5 м.
Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм².

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

Элементы освещения.
Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
Кондиционеры.
Электрическое отопление.
Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

счётчик электроэнергии;
вводной автомат, он отвечает за электроснабжение всего дома;
несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

в специальных пластиковых коробах;
на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м²площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

пассатижи;
шуруповерт;
штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
молоток;

зубило;
ножницы или острый нож для нарезки кабеля;
рулетка;
шпатель.

Кроме того, нужно подготовить такие расходные материалы:

электрический счетчик;
кабеля различных сечений;
УЗО – автоматическое устройство защитного отключения;
клемники;
розетки, выключатели, установочные коробки под них;

распределительные коробки;
алебастровая смесь для закрепления проводов в каналах;
пластиковые короба – если электропроводка будет наружной;
саморезы;
клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т. д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.
Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.
Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно выполнить электромонтаж самостоятельно, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или о наличии проблем с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших горячих проводов для безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к прокладке проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия

Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Как подключить дом: пошаговое руководство

1.

Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это волшебство домашней электропроводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть хоть какие-то познания в этой области, то, прочитав эту статью, вы сможете самостоятельно подключить свой дом, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

Как подключить дом?
Какие меры предосторожности необходимы при проводке дома
Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник:EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

Во время электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Электросхема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.

6. Советы по простому созданию схемы электропроводки дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы будете устанавливать в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома. Вы также можете нарисовать Схемы электропроводки дома онлайн на EdrawMax Online, где вы получите все электрические символы, а также планы розеток, поэтому обязательно посетите это.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

10 правильных шагов, которые необходимо выполнить при подключении электропроводки в вашем доме

Дата изменения: 24 мая 2022 г.

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключить силу

Поиск строительства. Занзибар Северная Африка Алжирская Египта Ливия Марокко Судан Тунис Южная Африка Ангола Ботсвана Эсватини Гамбия Лесото Мадагаскар Малави Маврикий Мозамбик Намибия Южная Африка Зимбабве -Вест -Африка Бенин Буркина Фасо -Капюн Пароа -Малайрайрайрайрайрайрайрайрайрайрайрайрайская ярория Малайраяльская ярория -африканская ярория. Колумбия Hawaii Peru USA Alabama Arizona Arkansas California Chicago Colorado Connecticut Florida Georgia Idaho Illinois Indiana Iowa Kansas Kentucky Las Vegas Maine Maryland Massachusetts Miami Michigan Minnesota Mississippi Missouri Montana Nebraska Nevada New Hampshire New Jersey New Mexico New York North Carolina Ohio Oklahoma Oregon Pennsylvania South Carolina Tennessee Texas Utah Вирджиния Вашингтон Западная Вирджиния Висконсин Вайомингюстраласия Абу -Даби Афганистан Авзера Азербайджан Бахрейн Бангладеш Камбоджа Китай Гонконг Индия Индонезия Ирак Ирак Ираиль Япония Джордан Казахстан Кувейт Лаос Ливанская малайзия Мьянма Норвея арабьярская пауэрбийская пауэрбинская пауэрбинская пауэрбинская пауэрбинская пауэрбин -арабьярская пауэрская арабская пауэрская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская аравара. Поре Южная Корея Тайвань Таиланд Турция Оаэ Узбекистан Вьетнамероп Албания Австрийская Чешская Республика Дания Финляндия Франция Германия Греция Венгрия Исландия Италия Латвия Нидерланды Норвегия Румыния Россия Шотландия Испания Швейца Швейцария Узбекистан

Сектор

Все секторассоциациям Церкви/мечеты/храмы Центр обработки обработки обработки обработки обработки отели Промышленные торговые центры/Парки -рынки Музеи/театры Офисы. Аэропорты Мосты Железная дорога Дороги Морские порты ТуннельТуннельОбращение с отходамивода и канализация Резервуары Поставка

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3. Установите кабелепроводы

Начните с прокладки самых длинных проводов, чтобы избежать ненужных каналов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что все сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Если вам нужна дополнительная информация об этом проекте. Текущее состояние, контакты проектной группы и т. д. Пожалуйста, свяжитесь с нами

(Обратите внимание, что это услуга премиум-класса)

Стандартная электропроводка дома

Стандартная электропроводка дома
Размер провода
Используйте только провод 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока пожароопасна, и ее следует избегать или установлен профессионалом.
30 ампер выключатель использовать калибр 10 /
120-240 вольт 30 ампер выход может быть устанавливается только на 30-амперный выключатель/используйте провод калибра 10 . .. не может быть подключен к выключателю 15-20-40 ампер.

Оранжевый/калибр #10 провод, с заземлением… 30 ампер емкость. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр/ 30 ампер
10-3/ 30 ампер
Саутвайр электрические инструменты Желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена на 20 амперный выключатель, но не 15-амперный выключатель / используйте провод 12 ga.
… не может быть подключен к выключателю на 30-40 ампер. 1

Желтый/калибр #12 провод, с заземлением… 20 ампер емкость. Безопасный максимум 16 ампер.
Купить:
12-2 манометр/ 20 ампер
12-3/ 20 ампер
NMB – домашняя проводка
UF – подземная
Рулоны из многожильного провода
КРЮК UP Провода
Белый 14 калибр 15 ампер
Можно установить розетку 120 вольт 15 ампер, AFCI, GFCI, таймер, переключатель и т. д. с выключателем на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер.

Белый/калибр #14 провод, с заземлением… 15 амперная мощность. Безопасный максимум 12 ампер.
Купить:
14-2 манометр/ 15 А
14-3/ 15 ампер
НМБ дом проводка
УФ подземная
50-60 6 калибра /
Розетка 240 В 50 может быть установлена только на 50-амперный выключатель

Купить:
6-2 провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная 40-50

. провод
Southwire электроинструмент
НМБ дом проводка
УФ подземная
Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. д. должны быть заземлены. Заземляющий провод должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи
Купить:
Медный заземляющий провод 12 калибра
Заземление провод
Зеленый провод заземления
Земля косички
Заземление стержни / заземляющие зажимы на Amazon

Нет металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травмы от шока.
Бронированный стальной трос можно использовать в качестве заземляющего связь, и защитит провода от повреждений. Металл может быть заряжен энергией нарушение изоляции.
Все трубы … металлические, пластмассовые … гибкие и жесткие … должны быть прикрепленные к конструкции, а также прикрепленные к ограждениям, ящикам.
Движение, повреждение и износ являются основными причинами поражения электрическим током. отказ.
Купить:
Неметаллический гибкий шланг
Мощность хлыст
Бронированный кабель
Southwire кусачки для бронированного кабеля
Pull коробки

Электрика инструменты должны быть изолированы.
Всегда лучше отключать питание, но нарушение изоляции, отсутствие надлежащего заземления, заземленной нейтрали, отсутствия GFCI, вне кода проводка, генератор работа без переключателя, и другие проблемы по-прежнему представляют риск к любой, кто работает с электричеством… даже при выключенном выключателе.
Купить:
Электрик набор инструментов
KLEIN ИНСТРУМЕНТЫ
Инструменты комплекты
ИРВИН инструменты
KNIPEX
Телефон кабельный нож
Низкий Монтажный кронштейн для телефона
Купить:
Толчок на проводных соединителях Amazon
Красный разъем 3P для провода 10-14 калибра
Рычаг разъемы для многожильного провода на Amazon
HOOK UP Провода

Защита проводку от повреждений
Используйте кусачки вместо плоскогубцев или отвертку для извлечения скоб (и гвозди). Не повредите кабель или провода внутри кабеля.
-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие. НЭК сек. 336-15
Купить
Конец кусачки на Amazon

Электрические инструменты с изоляцией
При удалении изоляции с провода НЕ делайте надрезов и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев провода и создает возможные слабые точка.
Купить инструменты:
КЛЕЙН ИНСТРУМЕНТЫ
Проволока стриптизерши на Amazon
Electric Станок для зачистки проводов
Linesman плоскогубцы
Утилита нож на амазонке
Мультиметры
Напряжение проверяется на двух отдельных проводах. Ом или сопротивление проверено на обоих концы той же проволоки. Сила тока измеряется в одной или двух точках на одном и том же провод.
Купить:
Аналог мультиметр
Мультиметры на Амазонке
Кляйн мультиметр
Электрический тестеры на Amazon
Clampmeter для тестирования потока усилителя на линии

GFCI автоматический выключатель
A GFCI автоматический выключатель защитит все коробки на цепи.
Цепь должна быть заземлена. Заземляющий провод должен быть непрерывным и подключенным к каждой единице оборудования.
Белый провод на автоматическом выключателе должен быть подключен к нулевой шине внутри панели выключателя.
Купить
УЗО автоматические выключатели
Вставной выключатель

Вставной выключатель шириной 1 дюйм
Вставной выключатель
Купить однополюсный:
Выберите от 15 до 60 А
Eaton Серия CL
Siemens 15-60 А
Однополюсный тандемный отбойный молоток
тандемный выключатели
Вставной выключатель

Вставной выключатель шириной 2 дюйма
Вставные выключатели
Купить двухполюсный:
Выберите от 15 до 125 А
Выберите от 15 до 200 А
Eaton Автоматический выключатель серии CL
Siemens автоматический выключатель
Двухполюсный GFCI
Увеличенное изображение
Однофазный Коробка с автоматическим выключателем, найденная в жилой установке
Однофазный означает, что для завершения необходимы 2 провода. каждой цепи.
В отличие от однофазного с коммерческим 3-фазным, где требуется 3 провода для завершения каждой цепи.

-Электричество поступает в распределительную коробку после прохождения счетчика коробка и метр.
— Коробка выключателя имеет 4 шины: 2 горячие шины, 1 нейтраль. шина и 1 шина заземления, которая соединена (соединена) с нейтральной шиной.
Каждый Горячий шина несет электричество 120 вольт, которое не совпадает по фазе… как педали на велосипеде, каждая фаза либо поднимается, либо опускается, но всегда напротив другой педали.
— При установке двойного выключателя на два противофазных напряжения 120 В. шин, на 2 горячих проводах есть потенциал 240 вольт.
— При установке однополюсного выключателя на сборную шину 120 потенциал вольт между горячим проводом и нейтралью.
— Для каждой цепи на 120 вольт требуется горячий и нейтральный провод. Каждая 240 вольт схема требуется 2 противофазных «горячих» провода, но не требуется нейтраль.
— Для всех цепей на 120 и 240 В требуется провод заземления. шина заземления соединена с нейтральной шиной, а шина заземления соединен с заземляющим проводом, который идет к заземляющему стержню, вбитому в грунт снаружи дома.
Ресурсы:
Электричество: Генератор к силовому столбу
Силовой столб к жилому автомату
Силовой столб к промышленному автомату
Как подключить 3-фазную сеть
Разница между однофазным и 3-фазным
Увеличенное изображение
Типовая цепь на 120 В
— На рисунке показана типичная однофазная цепь на 120 В, найденная в дома и бизнес, проходя сквозь стены и потолки, чтобы добраться до каждой коробки. Максимум 12 ящиков на цепь.
По коду в ящике должен быть один Горячий провод подается от одного выключателя. Коробка не должна иметь второй горячий провод, подаваемый от другого выключатель.
Увеличенное изображение
Типовой 120 вольтовая цепь
— На рисунке показана проводка для выключателей и розеток, в том числе 3-контактная переключатели, в типичная однофазная цепь на 120 вольт с максимальным количеством коробок 12.
Примечание что один выключатель используется для всей цепи, так что 1 горячий и 1 Нейтральный и 1 заземляющий провод идут от коробки к коробке до тех пор, пока не будет отключена последняя коробка. достиг.
— Горячий провод подключается к каждой розетке, выключателю, светильнику и т. д.
— Нейтральный подключается к каждой розетке и светильнику, но не подключается к выключателям, если только выключатель не является комбинацией с розеткой или пилот легкий.
— По коду переключатели включают и выключают Hot wire. Это противоречит кодексу выключить Нейтральное вместо Горячего.
— Провод заземления проходит постоянно и подключается ко всем приборы и металлические ящики в цепи. Пластиковые коробки содержат землю провода, но заземляющий провод не нужно соединять с коробкой.
Ресурсы:
Трехфазный электрический
Изображение большего размера Цепи 120 и 240 вольт плюс выделенные цепи
— Основные бытовые электропроводки Горячие и нейтральные цепи до 120 вольт которые обслуживают огни, вилки и приборы.
— Некоторые приборы, такие как микроволновые печи и газовые водонагреватели с дымоходом заслонка или вентиляционное отверстие, должны иметь специальный выключатель, где только 1 элемент обслуживается цепью.
— Микроволны подключены к выделенной цепи, потому что они потребляют 12-15 ампер.
— Целью включения газового водонагревателя в выделенный контур является предотвращать скачки напряжения и аномалии, вызванные другими приборами или двигателями, из влияет на работу газового клапана.
-Все Приборы на 240 вольт, такие как водонагреватель, субпанель, сушилка для белья, печь, ОВК и т. д. имеют два провода «горячего тока» и должны иметь выделенный двухполюсный выключатель.
Купить:
Эмерсон микроволны
Ресурсы:
Как подключить субпанель
Как подключить проточный водонагреватель
Рисунок вольт ампер ватт
Увеличенное изображение
Как запустить новые распределительные коробки
Вам нужны 4 новые распределительные коробки.
Если ваша проводка будет видна, держите все прямо и уровень и красивый вид.
Убедитесь, что ваши ящики находятся на одинаковой высоте над полом. Используйте другие торговые точки в доме в качестве ориентира для правильной высоты.
Часто Я устанавливаю на один ящик выше в гараже или подвале, чтобы вилка была легкодоступна. для людей с проблемами спины или при установке верстака, мойки машина и т. д.
Вы будете подключать 4 розетки одну за другой, пока не включится последняя коробка. в коробке только один кабель romex.
Коробки отмечены сбоку для гипсокартона толщиной 1/2 дюйма. Вы хотите, чтобы передний край коробки сидел на 1/2 дюйма от каркасной стены, чтобы можно было установить гипсокартон.
Каждая из первых 3 коробок будет содержать 2 кабели ромекс.
Снимите оболочку с кабеля, но оставьте примерно 1 дюйм оболочки внутри кабеля. коробка.
У вас есть 2 черных, 2 белых, 2 земли. Дайте себе много провод.
Полоса Закройте изоляцию на каждом черном и белом проводе примерно на 7/8 дюйма и используйте острогубцы, чтобы сделать крючок, чтобы проволока могла зацепиться за винт.
Если у вас есть выключатель на 20 ампер и провод №12, вы можете использовать либо 15, либо 20 розетка усилителя.
Если у вас есть выключатель на 15 А и провод №14, вы можете использовать розетку на 15 А, но не 20 ампер.

Подсоедините 2 черных провода к 2 латунным винтам на розетке. Без изоляции под винт. Затяните винт очень туго.
Подключить 2 белых провода к 2 серебряным винтам на розетке. Крюк пойдет от слева направо, чтобы крючок затягивался сильнее, когда вы затягиваете винт.
Розетка будет иметь 1 зеленый винт для 2 проводов заземления.
Не рекомендуется наматывать оба провода заземления на винт.
я обычно имеют короткий и длинный заземляющий провод. И крутить более короткую землю проволока вокруг более длинной посередине, затем зацепите более длинную вокруг зеленого винта.
Вы также можете соединить короткий кусок провода заземления с двумя другими.
Убедитесь, что оголенные участки заземления отодвинуты от черных горячих проводов и латунные винты на выходе.
Использовать только 600 вольт Сплошной медный провод для бытовой электропроводки
НЕ ИСПОЛЬЗУЙТЕ МИЛЬНЫЕ ПРОВОД для провода калибра 14-10
Провода большего размера, провода калибра 6-8 и большего калибра, скручены и обычно имеют соединение с проушиной.
Рулоны многожильного провода 12-го калибра на 600 вольт в местном магазине кажутся приглашать и иметь широкий выбор цвета, но не лучший выбор для винтовых клемм, как на выключатели, розетки, рубильники… потому что многожильный провод ослабляется под воздействием тепла от нагрузки и соединение ослабнет, начнет коротит и перегорит, плавя розетка, выключатель, выключатель, диммер и т. д., что в конечном итоге создает опасность ПОЖАРА, особенно внутри стен. Подсоедините многожильный провод к сплошной меди, используя разъем провода. НЕ ПАЯЙТЕ многожильный провод, чтобы получить сплошной провод. Для маленьких калибр мель провода, используйте обжимные клеммы.
Никогда не припаивайте бытовую электропроводку. Используйте способы подключения, показанные ниже.
Проволока соединения/
-Используйте чистые провода… отшлифуйте всю коррозию, обрежьте все оплавленные или обожженный конец. НЕ используйте поврежденный провод.
-Всегда затягивайте винты и разъемы очень туго по отношению к проводу.
— С помощью острогубцев придайте форму крючка при креплении проволоки к винту. Терминал.
-Никогда используйте многожильный провод под винтовой клеммой. Вместо этого обжимайте клемму.
— Выпрямить провода для наконечника
-Скрутите провода вместе, чтобы не было зазоров и ослаблений, и крышка полностью с проводным разъемом.
Ресурс: Безопасная электропроводка
Увеличенное изображение
Посвященный схема
Микроволновая печь духовка должна быть подключена к выделенной цепи
Один выключатель подает питание на розетку, к которой подключается микроволновая печь.
Это требуется по правилам, поскольку микроволновая печь потребляет очень много ампер.
Другая цепь на 120 В, для которой может потребоваться отдельная цепь, включает оконный кондиционер, плинтусный обогреватель, обогреватель в ванной, весь дом вентиляционный вентилятор.
Все приборы на 240 вольт подключены к выделенной цепи. Домашний воздух кондиционер, сушилка для белья, водяной насос, подпанели, электросварщик, водонагреватели находятся каждый на отдельном контуре. Другие приборы могут включают оконный кондиционер на 240 вольт.
Увеличенное изображение
120 вольт управляет водой 240 вольт нагреватель
Цепи 240 В могут управляться напряжением 120 В с помощью контактора. Этот позволяет установить таймер или устройство домашней автоматизации на любой 240-вольтовый схема.
Ресурсы:
Как подключить контактор Zwave
Пошаговое описание проекта
Как заменить автоматический выключатель
Выбрать правильный выключатель и размер провода
Как добавить подпанель
Блокировка кондиционера с таймером

Держите дверцу с таймером закрыто
Предотвратить пожар внутри таймера и электрических шкафов
. Используйте только медный провод и никогда не алюминиевый провод
. Затяните винты очень туго на медном проводе.
Рейтинг таймера соответствует рейтингу нагрузки
Никогда не смешивайте многожильный и одножильный медный провод под одной винтовой пластиной.
Никогда не смешивайте 2 провода разного сечения под одной винтовой пластиной.
Убедитесь, что под винтовой пластиной находится только медь, а изоляция отсутствует. под винтовую пластину.
Всегда Держите дверцу таймера закрытой
Подключение провода с винтами
Примеры: розетка, выключатель, автоматический выключатель, таймер, водонагреватель термостаты.
Ресурс: Безопасная электропроводка

Бытовые провода NM-B имеют цветовую маркировку, чтобы инспекторы/электрики могли легко определить, какой провод используется при строительстве Соответствуйте размеру провода и усилителю прерывателя рейтинг
Если ваш дом был подключен профессиональным электриком, который вытащил разрешения, тогда автоматический выключатель и размер провода совпадут. Если изготовлено дома или туристический прицеп не был изменен домовладельцем, затем выключатель и провод размер будет соответствовать.
Если выключатель слишком большой для провода… пожароопасность
выключатель может пропустить через провод слишком много электричества. Проволока может перегреться и стать причиной возгорания.
Если вы подозреваете, что проводка неисправна, вызовите электрика,
Абсолютная опасность поражения электрическим током при снятии крышки с главной панели. Более информация ниже.
Клеммы главного выключателя все еще горячие, когда главный выключатель выключен.
По коду все провода и кабели, используемые для стационарной прокладки в домах и предприятия рассчитаны на 600 вольт.
Сюда не входят удлинители, которые нельзя использовать для постоянного электропроводки и имеют строго ограниченное применение.
причина: 600 вольт — это максимальное напряжение питания, которое трансформаторы могут поставить на дело, а то 600 вольт только подается на коммерческие установки, когда эта конкретная услуга требуется. Дома никогда не получают 600 вольт, и нет бытовые приборы или приборы, рассчитанные на такое напряжение.
Купить:
Southwire на Amazon
Ресурс:
Как заменить автоматический выключатель
Подберите автоматический выключатель к напряжению, указано на этикетке устройства
3-фазные выключатели используются для панелей коммерческого обслуживания
Код говорит: Используйте подключенный/двухполюсный выключатель
Против код: Используйте 2 одинарных выключателя для подачи 240 вольт, если выключатели не подключены и рассчитаны на один и тот же ток
Если двойной выключатель рассчитан на 30 ампер, тогда ОБЕ стороны выключателя каждый 30 ампер (не 15 ампер каждый)
Мощность удваивается с 240 вольт против 120 вольт, ампер не уменьшается вдвое
Ресурс:
Как заменить автоматический выключатель
3-фазная проводка
Обе стороны 30-амперного двойного выключателя 30 усилитель?
Автоматический выключатель и размер провода должен соответствовать
Таблица слева показывает, что выключатель на 30 ампер соответствует медному проводу 10 калибра.
Не использовать алюминиевая проволока. Медная проволока безопасна.
Все провода расширяются, когда по ним проходит электричество. Алюминиевая проволока расширяется больше, чем медный провод. Расширение приводит к тому, что точки соединения ослабнуть, что может привести к пожару.
Специальные компрессионные фитинги и устройства с рейтингом CO-AL должны использоваться с алюминиевая проволока.
На изображении слева показаны номинальные значения длины до 100 футов для домашнего использования. NM-B и DU-F
Ресурсы:
Увеличенное изображение с типами проводов, температурой, большая длина
Максимальная мощность для бытовых приборов NM-B и DU-F провода
Диаметр провода, вес, сопротивление
Шнуры не должны быть теплыми, если используются постоянно
Если вы используете удлинитель в качестве постоянного источника электроэнергии для переносной насос, вентилятор или оконный кондиционер. шнур НЕ должен быть теплый или горячий
Если шнур духовки тостера, который используется время от времени, нагревается при использовании, то является нормальным
Если вы используете прибор постоянно, используйте шнур большего размера или профессиональный прибор
Купить
12 калибровочный удлинитель »Гибкие шнуры и кабели не должны б/у:
а. В качестве замены стационарной проводки конструкции;
б. Где проходят через отверстия в стенах, потолках или полах;
с. Где проходят через дверные проемы, окна или подобные отверстия;
д. Где прикреплены к строительным поверхностям; или
э. Там, где они скрыты за стенами зданий, потолками или полами».
Сращивания, ремонт и соединения гибких шнуров:
«Гибкие шнуры должны использоваться только непрерывной длины без сращивания. или нажмите.
№ 12 или больше, можно отремонтировать, если соединить таким образом, чтобы стык сохранился. изоляция, свойства внешней оболочки и эксплуатационные характеристики.
Гибкий шнуры должны быть подсоединены к устройствам и арматуре таким образом, чтобы компенсация натяжения обеспечивается, что предотвратит прямую передачу запроса на разъемы или клеммные винты». Другими словами, шнур должен быть подсоединен или удерживается на месте с помощью зажима или других средств, чтобы его нельзя было вытащить от клеммных винтов.
Розетки
Вольт и номинальный ток для переключателей а также розеток напечатано на устройстве:
подключить выключатель на 20 ампер к выключателю на 15 ампер (белый провод калибра 14), но можно подключить 15 ампер переключитесь на выключатель на 20 ампер (желтый провод калибра 12)
. НЕ используйте переключатель на 15 ампер для нагрузки 20 или 30 ампер.
Бытовые выключатели и розетки рассчитаны на 15, 20 и 30 ампер.
Однополюсные выключатели имеют 2 винта и винт заземления. 3- путь имеет 3 винты и винт заземления. 4-ходовой имеет 4 винта и винт заземления.
4-полюсные выключатели имеют 4 винта, но их можно отличить от 4-позиционных по Номинальное напряжение 120–277 В на 4 полюса и номинальное напряжение 120 В на 4-контактное.
Электромонтажные работы «Старой школы» правильно, но это уже не код, потому что по белому проводу идет питание.
Однополюсный — без нейтрали

Мощность при светильник в потолке
Вся проводка должна находиться внутри коробки с крышка
Как подключить выключатели без нейтрали провод
Питание поступает на светильник
Нет белых проводов, покрытых гайкой и задвинутых к задней части коробка.
Цвета проводов могут различаться
Правильная проводка: каждая распределительная коробка имеет нейтральный
сингл полюс — нейтраль в коробке
Как подключить выключатель с нейтральные провода присутствуют внутри распределительной коробки
Однополюсный – это когда 1 контрольная лампочка(и) переключателя
однополюсный переключатель имеет 2 темных винта или 2 латунных винта и 1 заземление винт
Нейтральные провода никогда не подключаются к выключателю.
Расположение нейтрального провода влияет на проводку выключателя, так как цвет провода может изменить
Если нейтрали присутствуют внутри коробки, то они будут белыми проводами, которые скручены вместе, покрыты проволочной гайкой и вставлены в заднюю часть коробки.
Ресурсы:
Шаги по замене типового выключателя неисправность или короткое замыкание

Увеличенное изображение Одноместный полюс — нейтраль — в распределительной коробке
Любая коробка может быть распределительной коробкой… с проводами, которые идут к другим коробкам
Как подключить выключатель внутри распределительная коробка с нейтральными проводами
Нейтраль никогда не подключается к выключателю.
Нейтральный провод никогда не подключается к выключателю
Розеточные коробки всегда имеют нейтральный провод
Распределительные коробки и потолочные коробки могут быть с нейтралью или без нее. нейтральный провод.
Ресурс:
Как подключить выключатели
Розетки
Вольт и амперы для выключателей а также розеток напечатано на устройстве:
Это запрещается подключать розетку на 20 ампер к выключателю на 15 ампер (белый 14 провод калибра) , но можно подключить розетку 15 А к выключателю на 20 А (желтый провод калибра 12)
Бытовые розетки рассчитаны на 15 и 20 А, как с номиналы 240В. Как работают электрические устройства .pdf
Бытовые розетки 30-50 ампер крупнее и используется для сушилки, плита и т. д. Как подключить розетки 240 В
Розетки подключаются параллельно
Электрические выключатели, таймеры, розетки, освещение и т. д. никогда не подключаются серии.
Последовательное подключение не работает. Проводка должна быть параллельной, т.к. проиллюстрировано на этой странице. Последовательное подключение вызывает падение напряжения на линия.
Параллельное подключение гарантирует, что напряжение остается одинаковым по всему схема.
Обратите внимание на цветовой код на винтах. Black Hot соединяется с латунным винтом (часто черного цвета, так как современные винты часто изготавливаются из стали, а не из латунь). Нейтраль универсально подключается к серебряному винту. Оба нейтральные винты соединены вместе, поэтому достаточно одной точки соединения. Латунные винты также склеиваются между собой, но чаще всего их соединяют с отламывающимся плавником, который можно снять для выполнения различных варианты проводки, не показанные на этой странице.
Показанная розетка предназначена ТОЛЬКО для 120 вольт. НЕ используйте розетку с двумя вертикальными разъемами. на 240 вольт. Розетки на 240 вольт имеют разную конфигурацию лопастей.
Как подключить розетку 240 В с прямым лезвием
Зеленый винт заземления всегда находится на нейтральной стороне розетки.
Розетки можно поворачивать в любом направлении, с нейтральным или горячим влево или вправо.
На этом рисунке показан горячий правый, нейтральный левый. Иллюстрация выше показывает то же самое.

NEC (Национальный электротехнический кодекс) 120-вольтовые 15-амперные устройства, включая GFCI, таймеры, выключатели, вилки
Розетка 30 ампер может быть установлена на выключатель 15-20-30 ампер, а не 40-50-60+ выключатель
Розетка на 20 А может быть установлена на выключатель на 15-20 А, но не на выключатель на 30+
Розетка на 15 А может быть установлена только на выключатель на 15 А на выключателе 20-30-40-50 ампер, не Выключатель на 50+
Розетка на 30 А может быть установлена на выключатель на 20-30 А, а не на 40-50-60+ выключатель
20-амперная розетка может быть установлена на выключатель 15-20 А, а не 30-50-60+ выключатель
15-амперная розетка может быть установлена только на 15-амперный выключатель
120 розетки на 240 вольт отличаются от розеток на 240 вольт
15 ампер отличаются от 20 ампер.
Выберите правильную конструкцию по напряжению и силе тока.
ЗАПРЕЩАЕТСЯ подключать неправильную розетку к напряжению во избежание возгорания электропроводки. нагрузка.
Например, подключив дрель на 120 В к вилке на 240 В: дрель бегите очень быстро на мгновение или два, а затем выходит дым и сверлите двигатель поврежден и не подлежит ремонту. Подключение электронного таймера к неправильному напряжение уничтожит таймер.
Ресурсов:
Как подключить розетку 240 В с прямым лезвием
Рисунок вольт ампер ватт
Цветовой код размера провода/автомата

Увеличенное изображение Однофазный 120-240 вольт розетка или разъем с поворотным замком с маркировкой X-Y-W-G или X-Y-G
120 В и 240 В требуется два провода для замыкания цепи и провод заземления за безопасность.
120 В требуется 1 горячий и 1 нейтральный.
240 В требуется 2 контакта.
Нейтраль не требуется для Электрическая цепь 240 вольт, но иногда включается на электрическую устройства, в зависимости от приложения конечного пользователя.
Ресурсы:
См. внутри основной коробки
Рисунок вольт ампер ватт
Выберите правильный провод и выключатель
Электрика формула
Z используется для трехфазной сети и здесь не показана.
Коммерческая 3-фазная розетка с маркировкой X-Y-Z-G или X-Y-Z-W-G
Ресурс:
Как подключить 3-фазную
Прочее ресурсы проводки
Как подключить защиту от перенапряжения
Как подключить подпанель
Как подключить розетки 240 В
Как подключить GFCI и AFCI
Как подключить комбинированные переключатели
Как подключить проточный водонагреватель
Как подключить проточный водонагреватель -Основа
Безопасность
Заземление
Перенапряжение

Всплеск Защита — это расходный материал. который поглощает нерегулярное напряжение и защищает цепи от повреждений.
Ресурсы:
Как подключить защиту от перенапряжения
Субпанели используются для расширения электроснабжения путем добавления большего количества выключателей пробелы
Ресурсы:
Как подключить субпанель
240 вольтовые розетки используются для окна кондиционер, подключение к автофургону, электромобиль, сушилка, сварочный аппарат и т. д.
Ресурсы:
Как подключить розетки 240 вольт
Как подключить устройства с поворотным замком

GFCI выключатели и розетки срабатывают быстрее чем обычный автоматический выключатель защитить от ударов, вызванных коротким замыканием. AFCI делает то же самое плюс срабатывает при обнаружении искры.
Установите УЗО в ванных комнатах, на кухне, в прачечной и на всех наружных пробки.
Ресурсы:
Как подключить GFCI и AFCI
Под счетчики водонагревателей используются для обеспечить горячей водой меньшее зоны потребления или для дополнения или замены основного водонагревателя.
Ресурсы:
Как подключить водонагреватель под счетчик
Электрический Проточные водонагреватели используются в качестве основной водонагреватель или как дополнение к поставке одной области.
Ресурсы:
Как подключить проточный водонагреватель

Выключатель для комбо требуется нейтральный провод и часто используются для заменить обычную розетку или выключатель.
Ресурсы:
Как подключить комбинированные выключатели
Как заменить розетку комбинированным выключателем
Пилот выключатели и розетки есть используется, чтобы указать, когда цепь ON или когда на устройство подается питание.
Ресурсы:
Как подключить сигнальный выключатель
Переключатели подключаются только к горячим проводам.
Существует 4 основных типа переключателей: однополюсные, 3-позиционные, 4-позиционные и двухполюсный, с разновидностями и специальными переключателями
Ресурсы:
Как подключить выключатели
Как добавить переключатель
Как добавить 3-позиционный переключатель
Как подключить защитные выключатели
Как подключить датчик присутствия
Как подключить переключатель передачи
Как подключить дверной выключатель
Двигатель управления с двумя переключателями
Терминология для подключения
Нагрузка = лампочка, двигатель, вентилятор, обогреватель, насос; Общий load = суммировать мощность всех нагрузок.
Резистивный Нагрузка: лампа накаливания, нагревательный элемент есть равномерное напряжение и сила тока; Индуктивный нагрузка: двигатель, насос и т. д. Индуктивные нагрузки потребляют много ампер во время запуска.
Нагрузка рейтинг… лампочка показывает мощность, этикетка на водонагревателе показывает вольт-ватты, метки таймера показывают рейтинг для индуктивного или резистивного и т.д. Рисунок вольт ампер ватт
вольт x амперы = ватты Формулы водонагревателя .pdf
Hot провод = провод или провода, которые несут потенциал напряжения и шокировал бы вы, если выключатель был включен Изображение жилого выключателя
Нейтральный wire = по коду белый провод, используемый для 120В и 277В схемы к замкнутая цепь, напряжение отсутствует
Земля провод = зеленый или неизолированный медный провод, который подключается к шина заземления в коробке выключателя Зачем нужно заземление
208 и 240 вольт однофазные цепи имеют 2 Горячих провода. (НАС электрический) Изображение распределительной коробки
в жилых домах. В некоторых странах есть цепи 230–240 В с 1 горячей и 1 Нейтральный (вместо двух горячих проводов). какая 208 вольт
120 а цепи 277 вольт имеют 1 Горячий и 1 нейтральный / обычно 277 вольт встречается в коммерческих приложениях (США) Что составляет 277 вольт
Стандартные напряжения в США и Америке включают 12 В 24 В 120 В 208 В 240 В 277В 480В 600В и т.д. различные приложения
Напряжение во всем мире различаются в зависимости от страны. Стандартные напряжения позволяют возможно массовое производство проводов, выключателей, приборов и т. д.
60 Гц или 60 циклов = количество оборотов генератора переменного тока каждый второй. В Америке используется мощность 60 Гц, в то время как в других странах используется 50 Гц. Подробнее
ДЦ постоянный ток вырабатывается солнечными панелями и батареями. Большая дуга когда коммутация высокого напряжения постоянного тока пожароопасна. Устройство должно показывать рейтинг постоянного тока. Читать о DC против AC
AC переменный ток, вырабатываемый электростанцией, ветряной мельницей или переносным генератор. Подробнее
Однофазный = жилые электрические системы представляют собой однофазные сети переменного тока, требующие 2 проводов к полная схема Подробнее
Трехфазный = коммерческая проводка, требующая 3 горячих провода для замыкания цепи Подробнее
Калибр провода = диаметр проволоки. Сечение провода, номинальная нагрузка и автоматический выключатель должны соответствовать. Выберите провод и автоматический выключатель
. Автоматический выключатель: автоматический выключатель — это защита от перегрузки по току, которая срабатывает при потреблении тока. от нагрузки или короткого замыкания перегревает провод. Повернуть выключатель полностью выключен, а затем полностью включен.
Перемычка = короткий провод, используемый для соединения двух электрических точек.
Как найти замыкание на землю в бытовой электросети
Замыкание на землю происходит, когда горячее электричество достигает провода заземления или заземление, вызывающее срабатывание выключателя или GFCI.
Симптомы включают срабатывание GFCI, которое не сбрасывается. В этом В этом случае устройство GFCI может быть неисправным. Но если GFCI записывает неисправность, то требуется устранение неполадок, чтобы найти ослабленный провод, плохой соединение, неисправное электрическое устройство, расплавленная обмотка двигателя и т. д.
GFCI отключится при малейшем токе короткого замыкания и сильно реагирует быстрее, чем автоматический выключатель. GFCI реагирует на разницу в ток между проводами, а автоматический выключатель реагирует на накопление тепла на горячем проводе. Как следствие, автоматические выключатели работают медленно, и часто не срабатывает при небольшой струйке питания на землю.
Если цепь защищена AFCI вместо GFCI, то цепь имеет дополнительный слой защиты. AFCI сработает, если возникнет «дуга». обнаружено. Дуга не должна достигать заземляющего провода, ее можно просто свободный горячий или нейтральный, расположенный на винте переключателя, розетке, вентиляторе двигатель и т. д.
Ресурсы
Как подключить устройства GFCI и AFCI
Разница между защитой от перенапряжения и заземление
Если в цепи нет GFCI или AFCI, короткое замыкание должно доберитесь до заземляющего провода и заземлите его до того, как выключатель сработает. Это подчеркивает необходимость надлежащего провода заземления. Отключение выключателей для другие причины, такие как плохой выключатель или провод меньшего сечения для нагрузки. Размыкатель срабатывает, когда температура на горячем проводе превышает рейтинг прерывателя. Происходит то, что ток короткого замыкания толкает электроны вниз. заземляющий провод к заземляющему стержню и в землю. Разница в электрический потенциал между заряженными электронами на проводе и электроны в земле создают сильное притяжение. Электроны льются вниз заземляющий провод бесконтрольно пытается уравнять разницу в заряд между проводом и землей. Количество электронов быстро превышает номинал провода, провод нагревается, и выключатель реагирует на тепло от отключения.
Понимание провода
Максимум 12 коробок на цепь. Выделенные схемы для приборов на 240 вольт и микроволновых печей на 120 вольт иметь 1 соединение и не 12.
Как проложен провод в цепи. Кабельные отводы 14-2 или 12-2 коробка выключателя и едет к первому перекрестку коробка. Например, потолочная коробка в ближайшей комнате обычно первая распределительная коробка. От потолочной распределительной коробки кабель расходится отключается и отправляется в каждый из других блоков в цепи. Любая коробка может быть распределительной коробкой где цепь разделяется и несет питание на другую коробку. Таким образом, распределительная коробка может иметь несколько кабелей.
Например, если первая распределительная коробка представляет собой потолочную коробку спальни, будут быть кабелями, которые идут к другим коробкам, и один кабель может идти к Потолочная коробка в соседней спальне. А так в соседней спальне тоже есть потолок распределительная коробка.
Но каждая коробка в цепи будет иметь только 1 кабель, который подключается обратно к коробке прерывателя.
Когда кабель поступает, например, в дуплексную розетку, другая провод покинет розетку и перейдет к следующей розетке, а затем перейдите к следующей розетке или следующей распределительной коробке до последней коробки достигается.
Таким образом, в каждой коробке будет 1 или более кабелей, а в последней коробке будет только 1 кабель.
Однако в каждой коробке есть только 1 провод питания, 1 нейтраль и 1 заземление, которые подключите обратно к коробке выключателя.
Находка неисправность
Первый шаг — точно определить, какие блоки находятся в цепи.
1) Отключите все лампы, часы, электроприборы, шнуры, часы и т. д. на затронутая цепь. Попробуйте сбросить прерыватель или GFCI. Если мощность восстанавливается, то одно из подключенных устройств вызывает подозрение. Подождите в то время как посмотреть, продолжается ли питание непрерывно. Повторно подключите каждое устройство по одному по одному, чтобы устранить хорошие. Если проблема связана с лампой, затем подключите исправную лампу к той же розетке и посмотрите, вернется ли проблема. Если проблема возобновится при подключенной исправной лампе, выключите питание. осмотрите проводку на розетке и/или замените розетку. Быстрое подключение точки на задней части розетки часто выходят из строя с дешевыми электрическими устройствами.
2) Если проблема не связана с подключенным устройством, переключатели следующие подозреваемые. Выключите все потолочные вентиляторы, свет и выключатели. Видеть если GFCI или выключатель сбрасываются. Если питание возобновится, поверните каждый переключатель обратно по одному.
Если проблема возникает с потолочным вентилятором, снимите, осмотрите, замените выключатель и см. если проблема решена до замены потолочного вентилятора.
Если проблема где-то внутри проводки:
3) Выберите одну из розеток с более чем одним кабелем. Идентифицировать который кабель имеет горячий и нейтральный. Отсоедините другой кабель, чтобы коробки дальше от выключателя отключаются от цепи. Включите питание, и посмотрите, присутствует ли неисправность.
Если неисправность все еще присутствует, выберите другую коробку с двумя или больше кабелей, расположенных ближе к коробке выключателя, и повторите проверку.
Процесс исключения сужает поиск. Иногда это проще заменить все выключатели, розетки и разъемы проводов в комнате, но это не гарантия, что проблема будет решена. Другие причины могут быть повреждение провода грызунами, гвоздь в проводе, кабельная скоба в проводе или что-то еще другие повреждения проводов.
Ресурсы
Troubleshoot-household-electricity.html
Установить проводка
Держите провода в центре 2х4 и подальше от любых гвоздей.
При реконструкции никогда не предполагайте расположение существующих проводов. Используйте шпильку искатель, чтобы заглянуть внутрь стены, или вырезать небольшой кусок гипсокартона, чтобы просмотреть условия перед забиванием.
Если провод имеет повреждение гвоздя, необходимо заменить провод по всей длине от коробка к коробке.
Скрытие ящика внутри стены не является кодом.
Переключатель коробки 50″ от этаж
Выходные коробки 16″ от пола
Выполнить проволока по центру 2×4, чтобы избежать гвоздей
Прикрепите кабель скобами, чтобы закрепить провод на 2×4
Установите выключатель или розетку из 2×4, чтобы они соответствовали толщине гипсокартона
Гвозди скобами плотно прилегают к проводу.
Убедитесь, что скоба не врезается в провод.
Проволока не должна двигаться после наложения скоб.
Скоба не прибита сильно… просто аккуратно.
Держите провод посередине стены 2×4.
Скрепка через каждые 3 фута или около того.
Защита электрические провода из гвоздей
Наклеить металлические пластины на места прохождения проволоки 2х4
Просверлить отверстие посередине 2х4
Если другой провод уже проходит через верхнюю пластину, где вы хотите провод, посмотрите, пройдет ли ваш провод через то же отверстие.
Если вам нужно сверлить, двигаться на расстоянии нескольких дюймов от других проводов, чтобы сверло не касалось проводов.
Когда просверливание верхней пластины может произойти 3 вещи:
1.) Вы можете задеть гвоздь > просверлите еще одно отверстие
2.) Вы можете задеть верхнюю часть стойки 2×4 > просверлите еще одно отверстие
3.) Вы можете просверлить не ту полость > вот почему вы просверливаете через верхнюю плиту перед вырезанием отверстия в гипсокартоне
Совет: после сверления отверстия в верхней плите — и — до вырезания отверстия в гипсокартон, бросьте провод в стену и попросите помощника погремите его, чтобы убедиться, что вы находитесь в нужном месте. Поставьте таймер на на уровне глаз, поэтому его легко программировать.
Вид в разрезе жилая стена
1) Пропустите провод через верхнюю панель.
2) Поместите вспомогательную проволочную погремушку внутри стены
3) Шум от дребезжащей проволоки укажет, где прорезать отверстие для коробки
4) Постарайтесь определить середину между шпильками, чтобы лезвие не перерезало существующие провода.
5) Существующие провода будут скреплены скобами 2×4
Не обрезать случайно провод
Купить
Инструменты
DEWALT
Черный и Decker
Stanley
SKIL
Makita
Кабель Porter
Bosch
Инструкции:
Сбросить провод с чердака перед обрезкой отверстие для коробки.
После того, как проволока упадет внутрь стены, попросите помощника погреметь проволокой.
Шум от провода подтвердит место для вырезания отверстия.
Помощник вытягивает провод, чтобы пила не перерезала провод.
Вырежьте отверстие размером 2-1/4″ x 3-3/4″ в гипсокартоне с помощью ножа или пилы
Протяните руку и найдите электрический провод внутри стены
Протяните электрический провод через отверстие
Протяните провод в ящик
Установите коробку в отверстие
Поверните винты, чтобы поднять плавник сжимается против внутри гипсокартона
Установить переключатель.
Resource
Как установить старый рабочий ящик
Проводные соединения

Как для проверки горячего и нейтрального провода:
Отключите питание
Отделите все провода для проверки, кроме заземляющих.
Включите питание.
Тестер ленты ведет к деревянным палочкам для безопасности.
Держите руки подальше от источника питания.
Проверьте каждый провод на оголенный заземляющий провод.
Тестер загорается на горячем проводе.
Горячий провод должен быть черным (кроме трехпозиционных переключателей).
Тест Горячий провод ко всем остальным проводам, кроме заземления.
Тестер загорается на нейтральном проводе.
Купить:
Напряжение тестеры неона на Amazon
Electric тестировщики на Amazon
Розетка полярность на розетках
Горячая и нейтральная должны быть правильными на розетке
Горячий провод соединяется с латунным винтом
Нейтральный провод соединяется с серебристым винтом
Провод заземления подключается к зеленому винту
Ресурсы:
Как добавить выключатель
Как добавить розетку
Используйте кусачки для кусачек для удаления скоб и гвоздей
Хороший инструмент для электромонтажных и строительных работ

Купить:
Кусачки для обрезки концов марки Crescent на Amazon
Конец режущие щипцы на Amazon
Зачистка провода
Осторожно прорезать покрытие на проводе
Срезать середину кабеля над заземляющим проводом
Используйте острое лезвие

Купить:
Полезность нож на Amazon
Wire Инструмент для зачистки
Инструмент для обжима клемм

При зачистке не делайте надрезов и надрезов на поверхности медного провода. Порезы на медном проводе могут увеличить сопротивление и нагреть провод.
Купить:
Проволока стриптизерши на Amazon
Ресурсы:
Цветовой код провода
Скручивание проволоки
Используйте Linesman плоскогубцы

Купить инструменты:
Проволока стриптизерши на амазонке
лайнсмен плоскогубцы
Универсальные нож в Amazon
End кусачки на амазоне
Ресурсы:
Как скрутить проволоку
Соединители проводов
Одножильные медные провода не нужно скручивать вместе, но я рекомендую скручивание провода для обеспечения прочного постоянного соединения.
Если провода скручены, убедитесь, что два провода скручены очень сильно. тугой.
Чтобы установить разъем, очень плотно поверните разъем провода относительно меди
При готово, задайте два вопроса:
Делает крышка разъема мимо медного провода? Да
Есть разъем достаточно тугой, что он никогда не отвалится? Да
Вытянутся ли провода из разъема? Нет
Ответьте «да» на первые два вопроса и «нет» на последний вопрос, у вас есть правильный разъем, и соединение надежно.

Вырезать многожильный провод длиннее сплошной меди, затем обернуть скрученный вокруг меди перед подключением проводного соединителя.
Не используйте повторно старые разъемы
Купить:
Ассортимент разъемов на Amazon
Ассортимент соединителей на Amazon
Ресурс
Как выбрать и установить витой провод разъемы

максимум 2 провода под винтовой пластиной
Провод того же сечения под винтовой пластиной Толчок на соединителях проводов

Купить:
Push на проводных соединителях на Amazon
Красный 3-контактный разъем (показан) для провода 10–14 калибра
Ресурс
Электрическая безопасность при подключении таймера

Клеммы
Купить:
Комплект клемм
Синий для 16-14 проводов
Желтый для 12-10 проводов
Читать о клеммах
Ресурс:
Как установить клеммы

Автоматические выключатели и предохранители
Автоматические выключатели
Водонагреватель отключает автоматический выключатель
Как заменить автоматический выключатель
Как подключить gfci
Можно ли использовать выключатель переменного тока для автоматического выключателя постоянного тока
Как сбросить автоматический выключатель
Недостаточно места для автоматических выключателей
Автоматические выключатели
Как установить субпанель
Зачем нужен заземляющий провод
Подберите автоматический выключатель и размер провода
Как подключить субпанель
См. внутри коробки выключателя
Как подключить предохранительный выключатель
Как подключить сетевой фильтр для всего дома
Выключатель перегорания водонагревателя
Переместите провода к другому выключателю того же размера и посмотрите, не исчезнет ли проблема0439 Как заменить автоматический выключатель
Цветовой код провода

Аварийный выключатель

Выдвижной предохранитель Выдвижной разъединитель -или- Неплавкий защитный выключатель
для наружной установки:
Разместите выключатель рядом с электрическим оборудованием… или на небольшом расстоянии… в пределах видимости прибора.
Предназначен для защиты всех, кто работает с электричеством … так что человек знает питание выключено, и питание не может быть случайно включено.
Ресурс
Как подключить защитный выключатель
Бытовой информация: зависит от штата и региона.
Для наружных установок требуется предохранительный выключатель без предохранителя высоковольтные внутренние приложения, такие как безрезервуарная электрическая вода на 90 ампер нагреватель, где коробка выключателя не установлена прямой обзор оборудования.
с плавким предохранителем по сравнению с неплавким: неплавкий означает, что прерыватель отсутствует или предохранитель внутри отсекателя. Не плавкий предохранитель с ручным управлением вкл./выкл. переключатель для безопасности.
плавкий означает, что есть плавкий предохранитель или прерыватель, который срабатывает при обнаружении сильного нагрева.
Ресурс
Как подключить защитный выключатель
Купить:
Выдвижной Разъединитель на Amazon
Выдвижной разъединитель с плавким предохранителем
2-полюсный предохранительный выключатель/питание с плавким предохранителем на 30 А отсечка
2-полюсный предохранительный выключатель без плавкого предохранителя на 60 А
Заземляющий провод
Все телефонное, спутниковое оборудование, оборудование для бассейнов, солнечные системы и электрические панели должны быть заземлены. Проверьте местные электротехнические нормы.
Что это значит? Соединение – это соединение металла с землей. провод, который, в свою очередь, соединен с заземляющим стержнем, вбитым в землю. глубина, соответствующая местным правилам заземления. Заземляющий стержень привода 8-10 ноги в почву. Соедините оголенный медный провод № 6-8 с заземляющим стержнем и с солнечным коллектором. панели и трубы на крыше.
НЕ заземляйте электрическую систему на водопроводные трубы. Земля должна быть подключена к заземляющему стержню. Коррозия блуждающего тока может привести к повреждению труб. Ненадежное соединение с землей из-за пластиковых труб.
Купить:
Земля стержень и зажимы на Amazon
Bonding наконечники
Соедините все заземляющие провода вместе, чтобы предотвратить урон от молнии. Соединение всех оснований вместе поможет предотвратить повреждение от ударов молнии на расстоянии более 100 футов…
Сильные удары молнии в пределах 100 футов должны обрабатываться молнией стержень
Местные нормы требуют соединения: сюда входят все заземляющие стержни для спутниковое телевидение, телефон, солнечная батарея, электропанель, подпанели (в пределах 100 футов) и т. д. должны быть соединены вместе и соединены с главной электрической панелью. заземляющий стержень, вбитый в почву на нужную глубину в соответствии с местными нормами. Проконсультируйтесь с местным электриком.
Коды глубины заглубления разнятся: рыхлые каменистые сухие грунты меньше токопроводящая, чем плотная влажная почва
Никакая система, кроме молниеотводов, не защитит от прямого удар молнии или удар в пределах 100 футов. Двигайтесь в помещении и не оставайтесь на крыше, не передвигайте металлические лестницы и не прикасайтесь к предметам из металл, когда молния находится в пределах 1 мили или ее можно услышать или увидеть.
Ресурс
Зачем нужен провод заземления
Купить по моим партнерским ссылкам каждый раз / спасибо:
Amazon
Как партнер Amazon я зарабатываю на соответствующих покупках
Войдите в Amazon по любой ссылке на моем сайте, заполните корзину любым пункт . .. покупки оплачиваются с небольшой комиссией
E-mail: [email protected]
Мой ответ может закончиться в папку со спамом, проверьте папки электронной почты
Waterheatertimer в Твиттере
Сообщение через фейсбук
Как правильно подключить дом к электричеству?
ПРИМЕЧАНИЕ. Обратите внимание, что детали этих рекомендаций написаны с точки зрения американского рынка — системы 120 В. Пожалуйста, сделайте соответствующие настройки для системы 240В.
ПРЕДУПРЕЖДЕНИЕ. Полностью прочитайте эту рекомендацию, а затем попросите электрика согласиться выполнить работу. Если вы решите сделать это самостоятельно, то решите, действительно ли вы уже выполняли такие электромонтажные работы с домашним напряжением, и компетентны ли вы для этого, и примите на себя связанные с этим риски. MSB или Винсент Гальбо не дают никаких гарантий и не несут никакой ответственности за любые травмы или результаты или любой ущерб, вызванный рассмотрением или выполнением процедур, описанных ниже. MSB или Винс Гальбо не гарантируют правильность или полноту информации. Полагайтесь только на услуги квалифицированного персонала для интерпретации информации и ее безопасного выполнения. Читатель этого документа несет ответственность за решение о том, кто имеет право выполнять работу. Читатель этого документа должен определить, не нарушают ли какие-либо из этих рекомендаций какие-либо местные правила.
Как подключить проводку в вашем доме для улучшения качества звука и видео – в чем цель?
Во многих случаях, в зависимости от окисления соединений, возраста автоматических выключателей, длины и сечения настенной проводки, приведенные выше изменения мощности в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно с твердыми проводами. государственные усилители. Но даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.
Мне часто говорят: «У меня есть выделенные линии на 20 ампер». Согласно определениям электрических норм США, выделенная линия на 20 ампер будет иметь в стене провод калибра 12. Таким образом, хотя у вас может быть «выделенная линия», провода 12 калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь провод десяти калибра или толще. Это предмет и цель настоящей статьи. Калибр провода НАМНОГО ВАЖНЕЕ, чем тот факт, что линия «выделена». Тема этой статьи основана на теории о том, что различные музыкальные требования вашего усилителя на самом деле модулируют входящую линию электропередачи, отделенную от коммунального предприятия (энергетической компании) некоторым сопротивлением (настенная проводка 12 или 14 калибра на некотором расстоянии от панели выключателя). имеет слишком большое сопротивление для звуковых целей). Шум, исходящий от вашей утилиты, вероятно, намного ниже, чем вы подозреваете, и сечение провода гораздо важнее. Усилитель требует повышения и понижения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании. Эти требования предъявляются к линии, колеблющейся входящим напряжением, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И для внешнего аудиоинтерфейса. Это возможно, потому что настенная проводка, идущая обратно к панели выключателя, имеет некоторую степень сопротивления в зависимости от длины прокладки и калибра провода (калибр 12 или иногда даже калибр 14). Стабилизаторы напряжения и определенные конструкции кабелей питания помогают, потому что они пытаются «шунтировать» этот шум (закорачивать и убивать его) и потреблять нежелательные частоты. Лучшим ответом будет уменьшение сопротивления обратно к панели выключателя, что затруднит модуляцию мощности усилителем вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, снижение обратного сопротивления панели выключателя имеет два преимущества.
Основная цель – снижение сопротивления
Единственная главная цель в улучшении звука – установка более толстого провода в соответствии со следующим руководством.
от 1 до 40 футов: провод 10 калибра
От 40 до 60 футов: провод калибра 8
Более 60 футов: проволока калибра 6
Все остальное в этой статье предназначено для того, чтобы вы могли получить максимальную выгоду от более низкого сопротивления более толстой проволоки! Пропуск любых шагов — это ложная экономия.
Выбор серебряной пасты
Серебряная паста важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с теми, которые на самом деле являются этой жидкостью. У меня есть сообщения о миграции по крайней мере одной аудиофильной серебряной смазки, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и земным. При одной локальной попытке он сжег розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы и не окисляется со временем. Есть сообщения о аудиофильных серебряных пастах, которые окисляются, и поэтому окисленное серебро становится хуже, чем вообще не применяя серебро. НЕ пытайтесь использовать этот материал на межблочных соединениях и т. д. Хотя это может быть полезно, его невозможно контролировать, и он размазывается во время использования, потому что он никогда не высыхает. Результатом является частичное или полное короткое замыкание сигнала на «горячую» и «землю». Я добавил этот комментарий на основе одного аудиофила, который попробовал это на своих межблочных соединениях, не получил звука в одном канале, слабый искаженный звук в другом и часами чистил свои штекеры RCA и чистил входные / выходные разъемы на своих компонентах. Я не думаю, что его можно полностью очистить, и он должен заменить разъемы и вилки. Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендация.
Макмастер
Амазонка
McMaster представляет собой чистую серебряную пасту с минимальным количеством носителя. Это лучший из серебряных продуктов по цене около 85 долларов. Этого хватит на долгие годы, так как вам нужно совсем немного. Второй вариант — возможный, менее дорогой вариант.
Нанесение серебряной пасты
Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, начиная со снятия автоматических выключателей и нанесения ее на внутреннюю часть зажима на задней стороне выключателя. Нет необходимости применять его к шинопроводу, тем более, что они всегда под напряжением!!! Клипса перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на прерывателях, так и на дуплексных розетках. Тонкая пленка — это все, что нужно для всех этих соединений, и серебро на самом деле работает лучше, чем тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому обязательно очистите его с помощью Goo Gone или какого-либо подобного растворителя, поскольку он похож на жидкую проволоку. Если вы будете обращаться с ним неаккуратно, это может привести к поражению пальцев, поэтому обязательно удалите излишки или смазанную пленку с помощью растворителя, такого как Goo Gone, даже если вы ее не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для защиты медного соединения, но она не снижает сопротивление соединения в такой же степени, как и серебряная паста. Паста электрика для наших целей не подходит. Серебро или соединения меди с содержанием серебра являются единственным выбором.
Замена автоматического выключателя
Я рекомендую новые выключатели, если они старше одного года или около того. (они дешевые). Если вы получаете автоматические выключатели оригинального оборудования (например, Square D, Siemens и т. д.) из электроснабжающей компании (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные выключатели, скорее всего, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем будут окисляться, что еще больше повысит сопротивление. Узнайте у местного поставщика электроэнергии и попросите их найти материал контакта выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.
Новые цепи
Я рекомендую не менее двух 20-амперных 120-вольтовых цепей, размер которых зависит от расстояния пробега.
от 1 до 40 футов: провод 10 калибра
От 40 до 60 футов: провод калибра 8
Более 60 футов: проволока калибра 6
Для 8-го калибра (или 6-го калибра) требуется вернуться к 10-му калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет 10-й калибр. Установите одну выделенную линию для всего внешнего оборудования и по одной для каждого усилителя. Если вы должны питать старые ответвленные цепи от одной из этих розеток, нет абсолютной необходимости в том, чтобы ваши аудиолинии были выделенными линиями, если путь проводов в используемой вами розетке идет непосредственно обратно к панели выключателя с использованием провода 10 калибра или более толстого провода. . При необходимости цепь может разветвляться на другие выходы от вашего аудиовыхода. (некоторые с этим не согласятся).
Выберите ту же фазу
Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДЯТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ. У меня было несколько непосредственных опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание 120 вольт от электрической сети, кажется, делает хорошую антенну для приема радиочастот. Подключение вашей системы только к одной электрической фазе, по-видимому, предотвращает любые проблемы с радиочастотами, которые могут повредить оборудование в зонах с высоким уровнем радиочастот. (Нет, у вас нет способа узнать, находитесь ли вы на пути микроволнового излучения или пути передачи ТВ/радио, просто сделайте это!) Обычно каждый второй выключатель в стеке имеет одну и ту же фазу. Другими словами, начиная с верхнего (первого) выключателя в левом столбце, у вас будет фаза «А». Следующий отключенный выключатель (второй) будет фазой «B», а затем следующий (третий) снова будет фазой «A» и т. д. Таким образом, две выделенные линии должны располагаться на расстоянии одного выключателя друг от друга, чтобы они были на одной фазе. Некоторые новые панели могут иметь одну фазу слева, а другую фазу справа. Если вы не знаете, обратитесь за помощью к электрику или выполните работу. Решите, умеете ли вы обращаться с вольтметром переменного тока и не будете ли вы опасны для себя. Если у вас есть опыт работы с вольтметром переменного тока для измерения мощности в стене, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы убедиться, что они находятся на одной фазе, проверив напряжение переменного тока на двух более коротких слотах в соответствующих настенных розетках. (более длинный слот всегда нейтральный). При измерении между двумя розетками, проверяющими их соответствующие короткие слоты, вы должны получить показания около нуля вольт и, возможно, около нескольких милливольт (мВ). Если ваши показания 220-240 вольт, то две розетки находятся на противоположных фазах и должны быть скорректированы.
Затяните соединения
Попросите вашего электрика, когда он закончит, обойти панель выключателя и затянуть все установочные винты, которыми зажимаются провода. Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него подходящие изолированные инструменты с номинальным напряжением, чтобы сделать это, и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ берите инструменты с пластиковыми или резиновыми ручками и не думайте, что сможете сделать это самостоятельно. Ваши инструменты не предназначены для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь искушению. Пусть этим занимается опытный, квалифицированный, лицензированный, застрахованный человек.
Замена розеток
Попробуйте найти розетки больничного класса Hubbell с изолированным заземлением или что-то вроде PS Audio Power Port или Furutech. Обычные торговые точки не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене являются хорошей инвестицией, поскольку они изготовлены из более толстой меди, имеют лучшее покрытие и действительно захватывают концы вилки шнура питания. У меня нет мнения об очень дорогих криогенных и т.п. торговых точках. Изолированные площадки могут быть подведены к панели по отдельности.
О стабилизаторах напряжения
Я не рекомендую стабилизаторы напряжения на усилителях, если система выполнена так, как описано выше. Вообще лучше идти прямо в стену. Но если вы все же используете сетевой кондиционер, убедитесь, что он НЕ имеет ПРЕДЕЛА ТОКА или МОЩНОСТИ, и это прямоточная конструкция с любыми фильтрующими элементами ПОперек линии. Если у него действительно есть мощность или номинальный ток, то это указывает на некоторую обработку в ПОСЛЕДОВАТЕЛЬНОМ порядке с линией, которая почти никогда не годится для усилителей и может даже подавлять низкомощные устройства, такие как передние каскады, в зависимости от конструкции кондиционера. Я рекомендую кондиционирование для всего переднего оборудования. Для входных каскадов, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете использовать умный кондиционер, в котором есть элементы, соединенные последовательно, но при этом нужно учитывать ограничение мощности. (используйте свои уши). Если у вас есть только одна настенная линия электропередач, подключите усилитель непосредственно к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной фазе), потому что усилитель будет модулировать мощность стены, колеблющуюся в зависимости от требований музыки, и фактически будет создавать шум на тихой линии питания стены. Подключите усилитель напрямую к одному и линейный кондиционер к другому, к которому вы затем подключите свой внешний конец. Линейные кондиционеры Shunyata и Richard Grey — два хороших кондиционера, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричарда Грея, потому что они на самом деле снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и они исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 лучше всего подходит для усилителей. К сожалению, необходимо 2 или 3 RG 400, сгруппированных вместе, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя. Один RG 400 мало что может сделать для больших усилителей. Усилитель должен быть подключен к стене вместе с RG 400. Для этого требуется четырехъядерная коробка или высококачественный сетевой фильтр для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много сетевых кондиционеров. Я считаю, что общая теория, изложенная выше, по-прежнему верна. Ищите прямоточные неограниченные токо-мощности для усилителей, а затем превосходную фильтрацию больших токов для входных каскадов). Shunyata — еще одна компания, занимающаяся сквозным дизайном. Кажется, они больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу сделать с настенной проводкой. RG400 обеспечивают низкий импеданс, как будто система подключена ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума стены. Еще недавно я добился успеха с изолирующими трансформаторами BIG. Они должны иметь номинал ВА, по крайней мере, вдвое превышающий номинал «ВА» (вольт-ампер) ваших трансформаторов усилителя. Утроить номинал лучше, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, от 3000 до 5000 ВА (5 кВА) лучше. Я упоминаю только о сетевых кондиционерах и изолирующих трансформаторах, чтобы закончить. Я предпочитаю усилители прямо в стене и пробую линейные кондиционеры на входе, прежде чем покупать их.
Опция на 240 В
Некоторые усилители высокого класса могут быть переключены и работать от 220 вольт, и я рекомендую, чтобы это звучало лучше. Первичные обмотки трансформатора и сердечник, кажется, работают немного эффективнее, что приводит к более низкому импедансу, поэтому питание может показаться немного «жестче» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при удвоенном напряжении, но вдвое меньшем токе (токе), настенная проводка выглядит для усилителя в два раза толще, чем при 120 вольт (закон Ома). Теперь усилитель создает еще меньше звуковых шумов в линии и лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер с калибром 10 Ga. Провод до 80 футов, а затем калибр 8.
Для линий 220 вольт электрик может знать или не знать о розетке NEMA и номере вилки, которая имеет тот же размер и форму, что и наша обычная дуплексная розетка Edison на 120 вольт, но широкий штырь вилки находится на противоположной стороне. как дуплекс на 120 вольт. Hubble или коммерческий Leviton отлично работают на 220 вольт, а серия 6-20 выглядит менее промышленно в вашем доме.
Это вилка Nema номер 6-20P. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.
ОБЯЗАТЕЛЬНО ЗАМЕНИТЕ ВНУТРЕННИЙ УСИЛИТЕЛЬ, ЕСЛИ ВЫ РЕШИТЕ ИСПОЛЬЗОВАТЬ НАПРЯЖЕНИЕ 220 ВОЛЬТ!
Последний трюк – скрутите проводники
Наконец, вы можете попросить его скручивать проводники на один виток через каждые 6-8 дюймов или около того. Каждая линия должна быть поочередно закручена относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересекать их под прямым углом.
Заключительное слово
Если у вашего электрика есть какие-либо опасения по этому поводу, имейте в виду, что он всегда беспокоится о НЕПРЕРЫВНОМ потреблении тока, оценивает все и распределяет нагрузки, такие как кондиционер и электрическая сушилка, по доступной силе тока. Пожалуйста, объясните ему, что мы разрабатываем невероятно короткие пиковые импульсы тока, и нам нужно, чтобы сопротивление обратно к сети было как можно меньше для лучшей работы усилителя. Непрерывная тяга незначительна с электрической точки зрения. Провод калибра 10 — это самый большой размер, который подходит для настенной розетки, и, насколько я знаю, он не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы это было так в вашем штате, округе и городе.
Убедитесь, что кабель динамика имеет калибр не менее 10. Вам следует рассмотреть калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и/или 4 Ом. Некоторые производители говорят, что «наш 14-й калибр ведет себя как 10-й калибр и т. д.», это может быть правдой, но я выбираю настоящий измеренный калибр.
Теперь, все без исключения за последние 12 лет, комментарии тех, кто делал вышеупомянутые силовые моды на толстой проволочной стене, говорят о заметном улучшении динамики, делая звук еще более детальным, но гораздо более расслабленным с темным фоном, оставляя только ноты и музыка. Я был очень удивлен, когда впервые сделал этот мод на мощность дома. Я не ожидал, что средние и высокие частоты станут более чистыми и более связными, чем они. Конечно, басы и динамика лучше, как и следовало ожидать при лучшей подаче тока.

ссылка на страницу: https://www.msbtechnology.com/faq/house-power/
Поддержка
57
Основные требования к прокладке электропроводки в жилом доме

Тем не менее, в некоторых населенных пунктах допускается только лицензированный электрик для электропроводки в жилых домах. Это связано с рисками, связанными с простой ошибкой. Вы можете выполнить установку под наблюдением лицензированного электрика, чтобы избежать дорогостоящих ошибок.
Требования к проводке различных частей дома
Гостиная, столовая и спальни
Эти стандартные жилые помещения требуют умеренного электропитания. Гостиная, столовая и спальни обычно обслуживаются от 120-вольтовой сети на 15 или 20 ампер, которая может обслуживать более одной комнаты.
Установите настенный выключатель рядом с входной дверью комнаты. Этот переключатель позволяет вам легко осветить комнату, когда вы входите в нее. Он будет управлять потолочными светильниками или настенным освещением. Тяговая цепь не должна контролировать ваш потолочный светильник; установить переключатель.
В вашей столовой требуется отдельная 20-амперная цепь для микроволновой печи или оконного кондиционера. Все настенные розетки не должны находиться на расстоянии более 12 футов друг от друга. Если у вас есть участок стены шире 2 см, установите электрическую розетку.

Ванная комната
Помните, что в ванной всегда мокро, поэтому будьте предельно осторожны. В ванных комнатах может потребоваться более одного контура из-за освещения, вытяжных вентиляторов и розеток для фенов и других приборов.
Для розеток в ванной комнате рекомендуется использовать 20-амперную цепь. Контур можно использовать для питания всего санузла (одного санузла) при отсутствии обогревателей или вытяжных вентиляторов со встроенными обогревателями. Вы также можете использовать 20-амперную цепь для розеток и еще одну 15-амперную для освещения.
Если вы планируете использовать вытяжной вентилятор со встроенным нагревателем, предусмотрите для него отдельную цепь на 20 ампер. Ваши розетки должны быть не менее 120 вольт для ванной комнаты и должны иметь защиту от замыкания на землю (GFCI).
Все осветительные приборы в душевой, если на них не падают брызги душа, должны быть рассчитаны на влажные помещения. Вы можете добавить дополнительную розетку рядом с дверью для вашего пылесоса, в зависимости от размера ванной комнаты.

Кухня
Кухня потребляет больше электроэнергии, чем любая другая комната в доме. Кухня со стандартной техникой требует порядка семи контуров и более.
Для кухонного освещения требуется как минимум одна отдельная цепь 120/125 вольт 15 ампер. Он может питать потолочные светильники, канистровые светильники, полосовые светильники и светильники под шкафами. Выключатель должен быть установлен для каждого комплекта света, чтобы вы могли легко управлять освещением.
Для переносных электроприборов установите две 20-амперные цепи 120 В для розеток в области столешницы. Почти для всех стандартных кухонных приборов требуется отдельная цепь. Посудомоечная машина, мусоропровод, холодильник и микроволновая печь требуют 120-вольтовых цепей.
Установите электрическую плиту с 240-вольтовой 50-амперной цепью, даже если она вам не понадобится прямо сейчас. Электрическая плита может стать для вас точкой продажи, если вы хотите продать дом.
Ознакомьтесь с рекомендациями производителя, чтобы выбрать более подходящую цепь для вашей посудомоечной машины и мусоропровода между 15-амперной и 20-амперной цепями. Что касается холодильников и микроволновок, то сила тока будет 20 ампер. Розетки на столешнице не должны располагаться на расстоянии более 6 футов друг от друга.

Коридоры
Коридоры могут быть очень длинными, поэтому они нуждаются в эффективном освещении. Вы должны установить достаточно света, чтобы избежать отбрасывания теней.
Если ваш коридор имеет длину 10 футов, вы можете использовать общую розетку. Выключатели следует устанавливать трехпозиционными, чтобы можно было управлять потолочным освещением с обоих концов. Сделайте ее четырехсторонней, если прихожая обслуживает спальню или любую другую комнату.

Лестницы
Все ступени должны быть хорошо освещены; Вы не хотите поездок и падений. Так же, как и в прихожей, вам нужны выключатели в трех направлениях, чтобы вы могли включать или выключать их с обоих концов. Если на вашей лестнице есть поворот, убедитесь, что это место надлежащим образом освещено.

Шкафы
Светильники с очень горячими лампочками (лампы накаливания) должны быть заключены в плафон. Они должны быть установлены на расстоянии более 12 дюймов от одежды или 6 дюймов, если они утоплены. Светодиодные лампы могут быть установлены на расстоянии не менее 12 дюймов от зоны хранения или 6 дюймов, если они утоплены. Накладные светильники должны располагаться на потолке или стене над дверью.

Прачечная
Требования к электропитанию зависят от типа сушилки для белья, которую вы выбрали. Если вы хотите использовать газовую сушилку, установите хотя бы одну 20-амперную цепь для оборудования прачечной. С другой стороны, выделите 30-амперный 240-вольтовый провод с четырьмя проводниками, если вы планируете использовать электрическую сушилку для белья. Также важно, чтобы все розетки в прачечной были защищены от замыканий на землю.

Гараж
В гаражах обычно требуется 120-вольтовая 20-амперная цепь для розеток внутри и даже снаружи гаража. В гараже должен быть хотя бы выключатель для освещения. Этот выключатель должен быть установлен как трехпозиционный, чтобы им можно было управлять с обоих концов, как в коридорах и на лестницах. На каждое машино-место должна быть одна розетка. И все розетки должны быть защищены GFCI.
Как правило, все цепи для освещения и розеток должны иметь прерыватель цепи дугового замыкания (AFCI), чтобы предотвратить искрение и снизить вероятность возгорания. Электрические розетки в доме должны иметь защиту от несанкционированного доступа (TR), чтобы дети не могли втыкать в них какие-либо предметы.

Что следует иметь в виду
Для каждой цепи необходимо подобрать кабель соответствующего размера. Провод калибра 14 подходит для выключателей на 10 и 15 ампер. Любой выключатель мощностью более 15 ампер будет использовать кабель калибра 12. Кроме того, 30-амперный выключатель будет использовать кабель 10-го калибра, а 50-амперный — 8-го калибра.
Подключайте приборы с напряжением до 240 вольт к одной цепи.

Действия при подключении электропроводки в вашем доме
1. Разработайте схему электропроводки
Ваш первый шаг — разработать электрическую схему. На схеме показано расположение коробки выключателя и путь, по которому каждый провод идет к каждой розетке.

2. Отключите питание
Игнорирование этого шага опасно. Не будьте слишком самоуверенны. Отключите электропитание, прежде чем делать какую-либо проводку в доме, какой бы малой она ни была. Отключите электричество, которое ведет к вашему домашнему счетчику, или позвоните своему поставщику электроэнергии, чтобы он отключил его на этот короткий период.

3. Установите электрический щит
Установите электрический щит в том месте, где в ваш дом подается питание от поставщика. С помощью отвертки и молотка проделайте отверстия, через которые могут пройти силовые кабели.

4. Установите кабелепроводы
Начните с верхнего этажа в подвал. Так проще, и вам не нужно использовать лестницу, чтобы протолкнуть провод вверх. Начните с самого длинного кабеля, чтобы избежать потерь. Имейте по крайней мере один фут дополнительного провода на каждом конце.
Пропустите провода через просверленное отверстие и закрепите зажимы. Затем ослабьте выступы на латунной шине. Поместите красный в один и черный в другой. Привяжите белый кабель к серебряной шине

5. Правильно рассчитывайте количество розеток
Вы должны знать все необходимые розетки и сколько выключателей будет работать в цепи, как указано выше в требованиях для каждой комнаты.

6. Настройка соединения
Теперь правильно вбейте в землю металлический заземляющий стержень. Затем протяните медный провод восьмого калибра от платы к валу. Соедините зажим заземления и шину заземления на сервисной плате.

7. Добавьте автоматический выключатель и распределительную коробку
Изображение предоставлено: harrison-electric.com Это может быть подвал или подсобное помещение. Подключите каждую электрическую цепь к плате обслуживания, чтобы сформировать автоматический выключатель.
Подсоедините белый провод каждого кабеля к серебряной шине, а заземляющий провод — к шине заземления.

Размер провода
Используйте только провод 600 вольт. Шнур лампы, удлинители не рассчитаны на 600 вольт. Используйте только медный провод. Алюминиевая проволока пожароопасна, и ее следует избегать или установлен профессионалом. 30 ампер выключатель использовать калибр 10 / 120-240 вольт 30 ампер выход может быть устанавливается только на 30-амперный выключатель/используйте провод калибра 10 . .. не может быть подключен к выключателю 15-20-40 ампер. Оранжевый/калибр #10 провод, с заземлением… 30 ампер емкость. Безопасный максимум: 30 x 80% = 24 ампера. Купить: 10-2 манометр/ 30 ампер 10-3/ 30 ампер Саутвайр электрические инструменты	Желтый 12 калибр 20 ампер 120 вольт 20 ампер розетка может быть установлена на 20 амперный выключатель, но не 15-амперный выключатель / используйте провод 12 ga. … не может быть подключен к выключателю на 30-40 ампер. 1 Желтый/калибр #12 провод, с заземлением… 20 ампер емкость. Безопасный максимум 16 ампер. Купить: 12-2 манометр/ 20 ампер 12-3/ 20 ампер NMB – домашняя проводка UF – подземная Рулоны из многожильного провода КРЮК UP Провода	Белый 14 калибр 15 ампер Можно установить розетку 120 вольт 15 ампер, AFCI, GFCI, таймер, переключатель и т. д. с выключателем на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Выключатель на 20-30-40 ампер. Белый/калибр #14 провод, с заземлением… 15 амперная мощность. Безопасный максимум 12 ампер. Купить: 14-2 манометр/ 15 А 14-3/ 15 ампер НМБ дом проводка УФ подземная
50-60 6 калибра / Розетка 240 В 50 может быть установлена только на 50-амперный выключатель Купить: 6-2 провод Southwire электроинструмент НМБ дом проводка УФ подземная	40-50 . провод Southwire электроинструмент НМБ дом проводка УФ подземная	Медь заземляющий провод. Каждое устройство, нагрузка, металлический корпус и т. д. должны быть заземлены. Заземляющий провод должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода. Обычно … используйте тот же размер, что и другие провода в цепи Купить: Медный заземляющий провод 12 калибра Заземление провод Зеленый провод заземления Земля косички Заземление стержни / заземляющие зажимы на Amazon
Нет металлические гибкие кабели должны иметь заземление провода, но не имеют опасности короткого замыкания, вызывающего травмы от шока. Бронированный стальной трос можно использовать в качестве заземляющего связь, и защитит провода от повреждений. Металл может быть заряжен энергией нарушение изоляции. Все трубы … металлические, пластмассовые … гибкие и жесткие … должны быть прикрепленные к конструкции, а также прикрепленные к ограждениям, ящикам. Движение, повреждение и износ являются основными причинами поражения электрическим током. отказ. Купить: Неметаллический гибкий шланг Мощность хлыст Бронированный кабель Southwire кусачки для бронированного кабеля Pull коробки	Электрика инструменты должны быть изолированы. Всегда лучше отключать питание, но нарушение изоляции, отсутствие надлежащего заземления, заземленной нейтрали, отсутствия GFCI, вне кода проводка, генератор работа без переключателя, и другие проблемы по-прежнему представляют риск к любой, кто работает с электричеством… даже при выключенном выключателе. Купить: Электрик набор инструментов KLEIN ИНСТРУМЕНТЫ Инструменты комплекты ИРВИН инструменты KNIPEX Телефон кабельный нож Низкий Монтажный кронштейн для телефона	Купить: Толчок на проводных соединителях Amazon Красный разъем 3P для провода 10-14 калибра Рычаг разъемы для многожильного провода на Amazon HOOK UP Провода
Защита проводку от повреждений Используйте кусачки вместо плоскогубцев или отвертку для извлечения скоб (и гвозди). Не повредите кабель или провода внутри кабеля. -Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие. НЭК сек. 336-15 Купить Конец кусачки на Amazon	Электрические инструменты с изоляцией При удалении изоляции с провода НЕ делайте надрезов и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев провода и создает возможные слабые точка. Купить инструменты: КЛЕЙН ИНСТРУМЕНТЫ Проволока стриптизерши на Amazon Electric Станок для зачистки проводов Linesman плоскогубцы Утилита нож на амазонке	Мультиметры Напряжение проверяется на двух отдельных проводах. Ом или сопротивление проверено на обоих концы той же проволоки. Сила тока измеряется в одной или двух точках на одном и том же провод. Купить: Аналог мультиметр Мультиметры на Амазонке Кляйн мультиметр Электрический тестеры на Amazon Clampmeter для тестирования потока усилителя на линии

Бытовые провода NM-B имеют цветовую маркировку, чтобы инспекторы/электрики могли легко определить, какой провод используется при строительстве	Соответствуйте размеру провода и усилителю прерывателя рейтинг Если ваш дом был подключен профессиональным электриком, который вытащил разрешения, тогда автоматический выключатель и размер провода совпадут. Если изготовлено дома или туристический прицеп не был изменен домовладельцем, затем выключатель и провод размер будет соответствовать. Если выключатель слишком большой для провода… пожароопасность выключатель может пропустить через провод слишком много электричества. Проволока может перегреться и стать причиной возгорания. Если вы подозреваете, что проводка неисправна, вызовите электрика, Абсолютная опасность поражения электрическим током при снятии крышки с главной панели. Более информация ниже. Клеммы главного выключателя все еще горячие, когда главный выключатель выключен. По коду все провода и кабели, используемые для стационарной прокладки в домах и предприятия рассчитаны на 600 вольт. Сюда не входят удлинители, которые нельзя использовать для постоянного электропроводки и имеют строго ограниченное применение. причина: 600 вольт — это максимальное напряжение питания, которое трансформаторы могут поставить на дело, а то 600 вольт только подается на коммерческие установки, когда эта конкретная услуга требуется. Дома никогда не получают 600 вольт, и нет бытовые приборы или приборы, рассчитанные на такое напряжение. Купить: Southwire на Amazon Ресурс: Как заменить автоматический выключатель
	Подберите автоматический выключатель к напряжению, указано на этикетке устройства 3-фазные выключатели используются для панелей коммерческого обслуживания Код говорит: Используйте подключенный/двухполюсный выключатель Против код: Используйте 2 одинарных выключателя для подачи 240 вольт, если выключатели не подключены и рассчитаны на один и тот же ток Если двойной выключатель рассчитан на 30 ампер, тогда ОБЕ стороны выключателя каждый 30 ампер (не 15 ампер каждый) Мощность удваивается с 240 вольт против 120 вольт, ампер не уменьшается вдвое Ресурс: Как заменить автоматический выключатель 3-фазная проводка Обе стороны 30-амперного двойного выключателя 30 усилитель?
	Автоматический выключатель и размер провода должен соответствовать Таблица слева показывает, что выключатель на 30 ампер соответствует медному проводу 10 калибра. Не использовать алюминиевая проволока. Медная проволока безопасна. Все провода расширяются, когда по ним проходит электричество. Алюминиевая проволока расширяется больше, чем медный провод. Расширение приводит к тому, что точки соединения ослабнуть, что может привести к пожару. Специальные компрессионные фитинги и устройства с рейтингом CO-AL должны использоваться с алюминиевая проволока. На изображении слева показаны номинальные значения длины до 100 футов для домашнего использования. NM-B и DU-F Ресурсы: Увеличенное изображение с типами проводов, температурой, большая длина Максимальная мощность для бытовых приборов NM-B и DU-F провода Диаметр провода, вес, сопротивление
Шнуры не должны быть теплыми, если используются постоянно Если вы используете удлинитель в качестве постоянного источника электроэнергии для переносной насос, вентилятор или оконный кондиционер. шнур НЕ должен быть теплый или горячий Если шнур духовки тостера, который используется время от времени, нагревается при использовании, то является нормальным Если вы используете прибор постоянно, используйте шнур большего размера или профессиональный прибор Купить 12 калибровочный удлинитель »Гибкие шнуры и кабели не должны б/у: а. В качестве замены стационарной проводки конструкции; б. Где проходят через отверстия в стенах, потолках или полах; с. Где проходят через дверные проемы, окна или подобные отверстия; д. Где прикреплены к строительным поверхностям; или э. Там, где они скрыты за стенами зданий, потолками или полами». Сращивания, ремонт и соединения гибких шнуров: «Гибкие шнуры должны использоваться только непрерывной длины без сращивания. или нажмите. № 12 или больше, можно отремонтировать, если соединить таким образом, чтобы стык сохранился. изоляция, свойства внешней оболочки и эксплуатационные характеристики. Гибкий шнуры должны быть подсоединены к устройствам и арматуре таким образом, чтобы компенсация натяжения обеспечивается, что предотвратит прямую передачу запроса на разъемы или клеммные винты». Другими словами, шнур должен быть подсоединен или удерживается на месте с помощью зажима или других средств, чтобы его нельзя было вытащить от клеммных винтов.

Розетки Вольт и номинальный ток для переключателей а также розеток напечатано на устройстве: подключить выключатель на 20 ампер к выключателю на 15 ампер (белый провод калибра 14), но можно подключить 15 ампер переключитесь на выключатель на 20 ампер (желтый провод калибра 12) . НЕ используйте переключатель на 15 ампер для нагрузки 20 или 30 ампер. Бытовые выключатели и розетки рассчитаны на 15, 20 и 30 ампер. Однополюсные выключатели имеют 2 винта и винт заземления. 3- путь имеет 3 винты и винт заземления. 4-ходовой имеет 4 винта и винт заземления. 4-полюсные выключатели имеют 4 винта, но их можно отличить от 4-позиционных по Номинальное напряжение 120–277 В на 4 полюса и номинальное напряжение 120 В на 4-контактное.
	Электромонтажные работы «Старой школы» правильно, но это уже не код, потому что по белому проводу идет питание. Однополюсный — без нейтрали Мощность при светильник в потолке Вся проводка должна находиться внутри коробки с крышка Как подключить выключатели без нейтрали провод Питание поступает на светильник Нет белых проводов, покрытых гайкой и задвинутых к задней части коробка. Цвета проводов могут различаться
	Правильная проводка: каждая распределительная коробка имеет нейтральный сингл полюс — нейтраль в коробке Как подключить выключатель с нейтральные провода присутствуют внутри распределительной коробки Однополюсный – это когда 1 контрольная лампочка(и) переключателя однополюсный переключатель имеет 2 темных винта или 2 латунных винта и 1 заземление винт Нейтральные провода никогда не подключаются к выключателю. Расположение нейтрального провода влияет на проводку выключателя, так как цвет провода может изменить Если нейтрали присутствуют внутри коробки, то они будут белыми проводами, которые скручены вместе, покрыты проволочной гайкой и вставлены в заднюю часть коробки. Ресурсы: Шаги по замене типового выключателя неисправность или короткое замыкание
Увеличенное изображение	Одноместный полюс — нейтраль — в распределительной коробке Любая коробка может быть распределительной коробкой… с проводами, которые идут к другим коробкам Как подключить выключатель внутри распределительная коробка с нейтральными проводами Нейтраль никогда не подключается к выключателю. Нейтральный провод никогда не подключается к выключателю Розеточные коробки всегда имеют нейтральный провод Распределительные коробки и потолочные коробки могут быть с нейтралью или без нее. нейтральный провод. Ресурс: Как подключить выключатели

Прочее ресурсы проводки
Как подключить защиту от перенапряжения Как подключить подпанель Как подключить розетки 240 В Как подключить GFCI и AFCI Как подключить комбинированные переключатели Как подключить проточный водонагреватель Как подключить проточный водонагреватель	-Основа Безопасность Заземление Перенапряжение
Всплеск Защита — это расходный материал. который поглощает нерегулярное напряжение и защищает цепи от повреждений. Ресурсы: Как подключить защиту от перенапряжения	Субпанели используются для расширения электроснабжения путем добавления большего количества выключателей пробелы Ресурсы: Как подключить субпанель	240 вольтовые розетки используются для окна кондиционер, подключение к автофургону, электромобиль, сушилка, сварочный аппарат и т. д. Ресурсы: Как подключить розетки 240 вольт Как подключить устройства с поворотным замком
GFCI выключатели и розетки срабатывают быстрее чем обычный автоматический выключатель защитить от ударов, вызванных коротким замыканием. AFCI делает то же самое плюс срабатывает при обнаружении искры. Установите УЗО в ванных комнатах, на кухне, в прачечной и на всех наружных пробки. Ресурсы: Как подключить GFCI и AFCI	Под счетчики водонагревателей используются для обеспечить горячей водой меньшее зоны потребления или для дополнения или замены основного водонагревателя. Ресурсы: Как подключить водонагреватель под счетчик	Электрический Проточные водонагреватели используются в качестве основной водонагреватель или как дополнение к поставке одной области. Ресурсы: Как подключить проточный водонагреватель
Выключатель для комбо требуется нейтральный провод и часто используются для заменить обычную розетку или выключатель. Ресурсы: Как подключить комбинированные выключатели Как заменить розетку комбинированным выключателем	Пилот выключатели и розетки есть используется, чтобы указать, когда цепь ON или когда на устройство подается питание. Ресурсы: Как подключить сигнальный выключатель	Переключатели подключаются только к горячим проводам. Существует 4 основных типа переключателей: однополюсные, 3-позиционные, 4-позиционные и двухполюсный, с разновидностями и специальными переключателями Ресурсы: Как подключить выключатели Как добавить переключатель Как добавить 3-позиционный переключатель Как подключить защитные выключатели Как подключить датчик присутствия Как подключить переключатель передачи Как подключить дверной выключатель Двигатель управления с двумя переключателями
Терминология для подключения Нагрузка = лампочка, двигатель, вентилятор, обогреватель, насос; Общий load = суммировать мощность всех нагрузок. Резистивный Нагрузка: лампа накаливания, нагревательный элемент есть равномерное напряжение и сила тока; Индуктивный нагрузка: двигатель, насос и т. д. Индуктивные нагрузки потребляют много ампер во время запуска. Нагрузка рейтинг… лампочка показывает мощность, этикетка на водонагревателе показывает вольт-ватты, метки таймера показывают рейтинг для индуктивного или резистивного и т.д. Рисунок вольт ампер ватт вольт x амперы = ватты Формулы водонагревателя .pdf Hot провод = провод или провода, которые несут потенциал напряжения и шокировал бы вы, если выключатель был включен Изображение жилого выключателя Нейтральный wire = по коду белый провод, используемый для 120В и 277В схемы к замкнутая цепь, напряжение отсутствует Земля провод = зеленый или неизолированный медный провод, который подключается к шина заземления в коробке выключателя Зачем нужно заземление 208 и 240 вольт однофазные цепи имеют 2 Горячих провода. (НАС электрический) Изображение распределительной коробки в жилых домах. В некоторых странах есть цепи 230–240 В с 1 горячей и 1 Нейтральный (вместо двух горячих проводов). какая 208 вольт 120 а цепи 277 вольт имеют 1 Горячий и 1 нейтральный / обычно 277 вольт встречается в коммерческих приложениях (США) Что составляет 277 вольт Стандартные напряжения в США и Америке включают 12 В 24 В 120 В 208 В 240 В 277В 480В 600В и т.д. различные приложения Напряжение во всем мире различаются в зависимости от страны. Стандартные напряжения позволяют возможно массовое производство проводов, выключателей, приборов и т. д. 60 Гц или 60 циклов = количество оборотов генератора переменного тока каждый второй. В Америке используется мощность 60 Гц, в то время как в других странах используется 50 Гц. Подробнее ДЦ постоянный ток вырабатывается солнечными панелями и батареями. Большая дуга когда коммутация высокого напряжения постоянного тока пожароопасна. Устройство должно показывать рейтинг постоянного тока. Читать о DC против AC AC переменный ток, вырабатываемый электростанцией, ветряной мельницей или переносным генератор. Подробнее Однофазный = жилые электрические системы представляют собой однофазные сети переменного тока, требующие 2 проводов к полная схема Подробнее Трехфазный = коммерческая проводка, требующая 3 горячих провода для замыкания цепи Подробнее Калибр провода = диаметр проволоки. Сечение провода, номинальная нагрузка и автоматический выключатель должны соответствовать. Выберите провод и автоматический выключатель . Автоматический выключатель: автоматический выключатель — это защита от перегрузки по току, которая срабатывает при потреблении тока. от нагрузки или короткого замыкания перегревает провод. Повернуть выключатель полностью выключен, а затем полностью включен. Перемычка = короткий провод, используемый для соединения двух электрических точек.

Установить проводка
	Держите провода в центре 2х4 и подальше от любых гвоздей. При реконструкции никогда не предполагайте расположение существующих проводов. Используйте шпильку искатель, чтобы заглянуть внутрь стены, или вырезать небольшой кусок гипсокартона, чтобы просмотреть условия перед забиванием. Если провод имеет повреждение гвоздя, необходимо заменить провод по всей длине от коробка к коробке. Скрытие ящика внутри стены не является кодом.
	Переключатель коробки 50″ от этаж Выходные коробки 16″ от пола
	Выполнить проволока по центру 2×4, чтобы избежать гвоздей Прикрепите кабель скобами, чтобы закрепить провод на 2×4 Установите выключатель или розетку из 2×4, чтобы они соответствовали толщине гипсокартона Гвозди скобами плотно прилегают к проводу. Убедитесь, что скоба не врезается в провод. Проволока не должна двигаться после наложения скоб. Скоба не прибита сильно… просто аккуратно. Держите провод посередине стены 2×4. Скрепка через каждые 3 фута или около того.
	Защита электрические провода из гвоздей Наклеить металлические пластины на места прохождения проволоки 2х4 Просверлить отверстие посередине 2х4
Если другой провод уже проходит через верхнюю пластину, где вы хотите провод, посмотрите, пройдет ли ваш провод через то же отверстие. Если вам нужно сверлить, двигаться на расстоянии нескольких дюймов от других проводов, чтобы сверло не касалось проводов. Когда просверливание верхней пластины может произойти 3 вещи: 1.) Вы можете задеть гвоздь > просверлите еще одно отверстие 2.) Вы можете задеть верхнюю часть стойки 2×4 > просверлите еще одно отверстие 3.) Вы можете просверлить не ту полость > вот почему вы просверливаете через верхнюю плиту перед вырезанием отверстия в гипсокартоне Совет: после сверления отверстия в верхней плите — и — до вырезания отверстия в гипсокартон, бросьте провод в стену и попросите помощника погремите его, чтобы убедиться, что вы находитесь в нужном месте. Поставьте таймер на на уровне глаз, поэтому его легко программировать.
Вид в разрезе жилая стена 1) Пропустите провод через верхнюю панель. 2) Поместите вспомогательную проволочную погремушку внутри стены 3) Шум от дребезжащей проволоки укажет, где прорезать отверстие для коробки 4) Постарайтесь определить середину между шпильками, чтобы лезвие не перерезало существующие провода. 5) Существующие провода будут скреплены скобами 2×4 Не обрезать случайно провод Купить Инструменты DEWALT Черный и Decker Stanley SKIL Makita Кабель Porter Bosch
Инструкции: Сбросить провод с чердака перед обрезкой отверстие для коробки. После того, как проволока упадет внутрь стены, попросите помощника погреметь проволокой. Шум от провода подтвердит место для вырезания отверстия. Помощник вытягивает провод, чтобы пила не перерезала провод. Вырежьте отверстие размером 2-1/4″ x 3-3/4″ в гипсокартоне с помощью ножа или пилы Протяните руку и найдите электрический провод внутри стены Протяните электрический провод через отверстие Протяните провод в ящик Установите коробку в отверстие Поверните винты, чтобы поднять плавник сжимается против внутри гипсокартона Установить переключатель. Resource Как установить старый рабочий ящик
Проводные соединения
	Как для проверки горячего и нейтрального провода: Отключите питание Отделите все провода для проверки, кроме заземляющих. Включите питание. Тестер ленты ведет к деревянным палочкам для безопасности. Держите руки подальше от источника питания. Проверьте каждый провод на оголенный заземляющий провод. Тестер загорается на горячем проводе. Горячий провод должен быть черным (кроме трехпозиционных переключателей). Тест Горячий провод ко всем остальным проводам, кроме заземления. Тестер загорается на нейтральном проводе. Купить: Напряжение тестеры неона на Amazon Electric тестировщики на Amazon
	Розетка полярность на розетках Горячая и нейтральная должны быть правильными на розетке Горячий провод соединяется с латунным винтом Нейтральный провод соединяется с серебристым винтом Провод заземления подключается к зеленому винту Ресурсы: Как добавить выключатель Как добавить розетку
	Используйте кусачки для кусачек для удаления скоб и гвоздей Хороший инструмент для электромонтажных и строительных работ Купить: Кусачки для обрезки концов марки Crescent на Amazon Конец режущие щипцы на Amazon
	Зачистка провода Осторожно прорезать покрытие на проводе Срезать середину кабеля над заземляющим проводом Используйте острое лезвие Купить: Полезность нож на Amazon Wire Инструмент для зачистки Инструмент для обжима клемм При зачистке не делайте надрезов и надрезов на поверхности медного провода. Порезы на медном проводе могут увеличить сопротивление и нагреть провод. Купить: Проволока стриптизерши на Amazon Ресурсы: Цветовой код провода
	Скручивание проволоки Используйте Linesman плоскогубцы Купить инструменты: Проволока стриптизерши на амазонке лайнсмен плоскогубцы Универсальные нож в Amazon End кусачки на амазоне Ресурсы: Как скрутить проволоку
	Соединители проводов Одножильные медные провода не нужно скручивать вместе, но я рекомендую скручивание провода для обеспечения прочного постоянного соединения. Если провода скручены, убедитесь, что два провода скручены очень сильно. тугой. Чтобы установить разъем, очень плотно поверните разъем провода относительно меди При готово, задайте два вопроса: Делает крышка разъема мимо медного провода? Да Есть разъем достаточно тугой, что он никогда не отвалится? Да Вытянутся ли провода из разъема? Нет Ответьте «да» на первые два вопроса и «нет» на последний вопрос, у вас есть правильный разъем, и соединение надежно.
	Вырезать многожильный провод длиннее сплошной меди, затем обернуть скрученный вокруг меди перед подключением проводного соединителя. Не используйте повторно старые разъемы Купить: Ассортимент разъемов на Amazon Ассортимент соединителей на Amazon Ресурс Как выбрать и установить витой провод разъемы
максимум 2 провода под винтовой пластиной Провод того же сечения под винтовой пластиной	Толчок на соединителях проводов Купить: Push на проводных соединителях на Amazon Красный 3-контактный разъем (показан) для провода 10–14 калибра Ресурс Электрическая безопасность при подключении таймера
Клеммы Купить: Комплект клемм Синий для 16-14 проводов Желтый для 12-10 проводов Читать о клеммах Ресурс: Как установить клеммы

Автоматические выключатели и предохранители
	Автоматические выключатели Водонагреватель отключает автоматический выключатель Как заменить автоматический выключатель Как подключить gfci Можно ли использовать выключатель переменного тока для автоматического выключателя постоянного тока Как сбросить автоматический выключатель Недостаточно места для автоматических выключателей Автоматические выключатели Как установить субпанель Зачем нужен заземляющий провод Подберите автоматический выключатель и размер провода Как подключить субпанель См. внутри коробки выключателя Как подключить предохранительный выключатель Как подключить сетевой фильтр для всего дома
	Выключатель перегорания водонагревателя Переместите провода к другому выключателю того же размера и посмотрите, не исчезнет ли проблема0439 Как заменить автоматический выключатель Цветовой код провода
Аварийный выключатель Выдвижной предохранитель	Выдвижной разъединитель -или- Неплавкий защитный выключатель для наружной установки: Разместите выключатель рядом с электрическим оборудованием… или на небольшом расстоянии… в пределах видимости прибора. Предназначен для защиты всех, кто работает с электричеством … так что человек знает питание выключено, и питание не может быть случайно включено. Ресурс Как подключить защитный выключатель Бытовой информация: зависит от штата и региона. Для наружных установок требуется предохранительный выключатель без предохранителя высоковольтные внутренние приложения, такие как безрезервуарная электрическая вода на 90 ампер нагреватель, где коробка выключателя не установлена прямой обзор оборудования. с плавким предохранителем по сравнению с неплавким: неплавкий означает, что прерыватель отсутствует или предохранитель внутри отсекателя. Не плавкий предохранитель с ручным управлением вкл./выкл. переключатель для безопасности. плавкий означает, что есть плавкий предохранитель или прерыватель, который срабатывает при обнаружении сильного нагрева. Ресурс Как подключить защитный выключатель Купить: Выдвижной Разъединитель на Amazon Выдвижной разъединитель с плавким предохранителем 2-полюсный предохранительный выключатель/питание с плавким предохранителем на 30 А отсечка 2-полюсный предохранительный выключатель без плавкого предохранителя на 60 А
Заземляющий провод Все телефонное, спутниковое оборудование, оборудование для бассейнов, солнечные системы и электрические панели должны быть заземлены. Проверьте местные электротехнические нормы. Что это значит? Соединение – это соединение металла с землей. провод, который, в свою очередь, соединен с заземляющим стержнем, вбитым в землю. глубина, соответствующая местным правилам заземления. Заземляющий стержень привода 8-10 ноги в почву. Соедините оголенный медный провод № 6-8 с заземляющим стержнем и с солнечным коллектором. панели и трубы на крыше. НЕ заземляйте электрическую систему на водопроводные трубы. Земля должна быть подключена к заземляющему стержню. Коррозия блуждающего тока может привести к повреждению труб. Ненадежное соединение с землей из-за пластиковых труб. Купить: Земля стержень и зажимы на Amazon Bonding наконечники Соедините все заземляющие провода вместе, чтобы предотвратить урон от молнии. Соединение всех оснований вместе поможет предотвратить повреждение от ударов молнии на расстоянии более 100 футов… Сильные удары молнии в пределах 100 футов должны обрабатываться молнией стержень Местные нормы требуют соединения: сюда входят все заземляющие стержни для спутниковое телевидение, телефон, солнечная батарея, электропанель, подпанели (в пределах 100 футов) и т. д. должны быть соединены вместе и соединены с главной электрической панелью. заземляющий стержень, вбитый в почву на нужную глубину в соответствии с местными нормами. Проконсультируйтесь с местным электриком. Коды глубины заглубления разнятся: рыхлые каменистые сухие грунты меньше токопроводящая, чем плотная влажная почва Никакая система, кроме молниеотводов, не защитит от прямого удар молнии или удар в пределах 100 футов. Двигайтесь в помещении и не оставайтесь на крыше, не передвигайте металлические лестницы и не прикасайтесь к предметам из металл, когда молния находится в пределах 1 мили или ее можно услышать или увидеть. Ресурс Зачем нужен провод заземления
