Как разобрать редуктор перфоратора: Как отремонтировать патрон и ударный механизм ствола перфоратора makita 2470

24.04.2022
Комментариев нет

Содержание

что делать, если перестал бить, как разобрать, поменять патрон и так далее + видео

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

  • сверление. Перфоратор работает в режиме дрели;

  • сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

  • отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

  • электрический. Подключение к сети или работа от аккумулятора;

    Перфоратор с аккумулятором

  • пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

    Пневматический перфоратор

  • бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

    Бензиновый перфоратор-молот

Классификация по массе:

Типы патронов, используемых в перфораторах:

  • SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

  • SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

  1. Сетевой шнур.

  2. Кнопка включения.

  3. Двигатель.

  4. Редуктор.

  5. Ударный механизм.

  6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

  • ударный механизм с качающимся подшипником;

    Механизм с качающимся подшипником

  • кривошипно-шатунный ударный механизм.

    Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

    Разобранный патрон

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

    Шарикв пазу втулки

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

    Переключатель в режиме удара

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

    Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

    Провода перфоратора

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

    Растровая втулка и пьяный подшипник

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

    Снятие косозубой шестестерни

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

    Снятие прямозубой шестерни

  6. Втулку снимите с гильзы.

    Растровая втулка, снятая с гильзы

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

    Гильза с бойком

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

  1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
  2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
  3. Растровую втулку соедините с гильзой.
  4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

    Редуктор после чистки и смазки

  5. На собранный узел наденьте пластиковый корпус редуктора.
  6. Вставьте ротор в редуктор.
  7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
  8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

    Отверстие, в которое вставить отвёртку

  9. Поставьте щётки на место.
  10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

    Надеваем заднюю крышку

  11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

    Установка переключателя режимов

  12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
  13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

    Проверка целостности обмотки якоря

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

  • то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

    Определения замыкания обмотки с корпусом ротора

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

Проверка работоспособности статора мультиметром:

  • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

  • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

Неисправности и их причины

Частые неисправности перфоратора:

  • не включается. Проверить электрическую цепь;
  • перфоратор не бьёт. Поломка в ударном механизме;
  • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
  • бур вылетает, не держится. Неисправность патрона или растровой втулки;
  • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
  • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
  • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
  • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

Ремонт своими руками

При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

Замена кнопки включения

Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

  1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
  2. Провода необходимо зачистить и залудить.
  3. Возьмите старую кнопку и купите аналогичную.
  4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.
Замена кнопки с помощью шила

Замена щёток

Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

  1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

    Отогните пружинки, прижимающие щётки

  2. Открутите щёткодержатели. Извлеките щётки.
  3. Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
  4. Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.

Замена и подключение статора

  1. Извлеките статор из корпуса электрики. На его место поставьте новый.
  2. Вкрутите крепёжные болты.
  3. Установите воздухозаборник.
  4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

Замена подшипников

В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

Замена патрона

Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

Ремонт пьяного подшипника

Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

  1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
  2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
  3. Выньте игольчатый подшипник.
  4. Извлеките шестерёнку и пружину.
  5. Снимите с пружины пластиковую центровку.
  6. Замените негодные запчасти.
  7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
  8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
  9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
  10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

    Пьяный подшипник с промвалом в сборе

  11. Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
  12. Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.

    Пьяный подшипник с втулкой от гильзы

  13. В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
  14. Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.

Ремонт растровой втулки и ударного болта

Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

Растровая втулка в сборе и без шестерни

Растровая втулка в сборе и без шестерни

Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

  1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

    Растровая втулка

  2. Достаньте кольцо и вытряхните из втулки ударный болт.

    Дефект ударного механизма

  3. Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.

    Ударный болт

  4. Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
  5. Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.

Замена гильзы

Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

Изношенная и новая гильза с бойком

Изношенная и новая гильза с бойком

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

  1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

    Открутите заглушки

  2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

    Извлеките щётки

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

  1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

    Растровая втулка с бойком

  2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
  3. Сначала выйдет боёк, потом втулка.
Как извлечь из бочкового перфоратора боёк и растровую втулку

Из-за неисправного бойка перфоратор перестаёт бить.

Ремонт бочкового перфоратора

Правильная эксплуатация и уход за перфоратором

Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

  • перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

  • после работы очистьте патрон и оснастку;

  • при работе с бетоном через каждые 2 см вынимайте бур;

  • если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

  • при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

  • регулярно проводите полный разбор инструмента для чистки и смазки.

Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

  • Автор: Наталья Панкова





Инструкция по ремонту
редуктора перфораторов П710 Интерскол, BPR 241 SPARKY, П1-750-РЭ, П2-850-РЭ Фиолент


Разборка



Рис. 1

Снять последовательно:
— кольцо специальное 1,
— втулку освобождающую 2,
— кольцо 3,
— шарик 4,
— пружину 5.
Выдвинуть щит подшипника из кожуха 8 на 3-4 мм, снять переключатель 28а.

Демонтировать щит подшипника из кожуха.
Снять последовательно:
— фиксатор 31,
— пружину 30,
— кольцо 29.
Снять пружину замыкающую 22.



Рис 2

Снять последовательно:
— пружину 21,
— планку запорную 20,
— планку переключающую переднюю 17,
— планку переключающую заднюю 18,
— пружину 19 с оси.



Рис 3

Снять шайбы 10, 16 и 55, узел шпинделя и вал промежуточный 50 со щита подшипникового 24.
Снять шайбу 43 и пружины 42.
Снять подшипник 51.
Снять прокладку 26.
При необходимости со щита подшипникового 24 снять: подшипник 23, подшипник 52.
Примечание: Шайба 10 служит для обеспечения монтажных расстояний и в некоторых машинах может отсутствовать.



Рис 4

Снять кольцо 11, шайбы 12, пружину 13 и колесо зубчатое 14.
Снять цилиндр 40 с поршнем 38.
Извлечь поршень 38 из цилиндра 40.
Снять кольцо 37 со шпинделя 15.
Снять последовательно:
— втулку улавливающую 35,
— шайбу резиновую 34,
— ударное тело промежуточное 33.
При необходимости снять кольца 32, 36, 39. Снять ось 41 и шайбы 27.



Рис 5

Снять последовательно зубчатое колесо вала промежуточного 44 и втулки переключающие 45 и 46.
Снять большое промежуточное зубчатое колесо 49 и подшипник качающийся 48 с вала промежуточного 47.
Инструменты: пресс реечный, прокладка, оправка.



Рис 6

Нанести на вал промежуточный 47 консистентную смазку 5 в количестве около 1 г.
Запрессовать последовательно подшипник качающийся 48 и большое промежуточное зубчатое колесо 49.
Собрать последовательно втулку переключающую 46 и зубчатое колесо вала промежуточного 45.
Инструменты: пресс реечный, втулка (труба) с внутренним диаметром 8 мм.



Рис 7

1. Нанести в отверстие цилиндра 40 консистентную смазку.
2. Собрать шайбы 27 и ось 41.
3. Вставить кольцо 39 в канал поршня 38.
4. Нанести в отверстие цилиндра и на поршень консистентную смазку.
5. Вставить поршень 38 в цилиндр 40.



Рис.

8

1. Установить кольца 32 на ударнике промежуточном 33.
2. Вставить кольцо 36 в канал втулки зажимной 35.
3. Поставить последовательно:
— колесо зубчатое шпинделя 14,
— пружину 13,
— шайбы 12,
— кольцо 11 на шпиндель 15.
В шпиндель последовательно вставить:
— ударник промежуточный 33,
— шайбу резиновую 34,
— втулку зажимную 35,
— кольцо 37.
Примечание: Втулка зажимная 35 вставляется большой фаской в кольцо 37.
Инструменты: пресс реечный, клещи и оправка для запрессовки кольца 37, втулка для запрессовки кольца 11



Рис. 9

Установить планку промежуточную переключающую 18 на планке переключающей 17 и пружине 19 таким образом, чтобы пружина оказалась между планкой промежуточной переключающей 18 и планкой переключающей 17, как указано на рисунке.

На оси 53 последовательно установить:
— пружину 21,
— планку запорную 20,
— планку переключающую 17 вместе с планкой промежуточной переключающей 18 и пружиной 19.



Рис. 10

Установить подшипник 23 и подшипник 52 на щите подшипника 24.
Установить узел шпинделя на щите подшипника и измерить монтажный зазор.
При зазоре  92,38…92,7 установить шайбу поз. 10.
При зазоре 92,7…93,32 — шайба поз.10 не устанавливается.



Рис. 11

Вставить цилиндр с поршнем 40 в щит узла подшипника 54.



Рис. 12

Установить узел подшипника 51 на вале промежуточном 50.
Собрать щит подшипника 54, узел вала промежуточного и узел подшипника 51 таким образом, чтобы ось подшипника упорного вошла в отверстие оси цилиндра, как указано на рисунке.



Рис. 13

Поставить прокладку 26 на щит подшипника.
Установить переключающий механизм SW на щите подшипника таким образом, чтобы вилка планки переключающей вошла в канал втулки переключающей.
Собрать последовательно шайбы 55 и 16 и узел шпинделя SР.
Примечание: Повернуть втулку переключающую таким образом, чтобы ее кулачки соприкасались с торцевой поверхностью, не входя в каналы подшипника упорного 48.



Рис. 14

Собрать:
— шайбу 10 (при необходимости, см. пункт 10),
— шайбу 43,
— пружины 42.
Поставить пружину запорную 22 на щит подшипника.



Рис. 15

На переключателе 28 установить:
—  кольцо 29,
— пружину 30,
— фиксатор 31.



Рис. 16

Установить коробку редуктора  на щите, оставив расстояние 3-5 мм до окончательного закрытия. Установить переключатель 28 на коробке редуктора таким образом, чтобы штифт попал в щель планки промежуточной переключающей.
Повернуть плавно переключатель 28 в положение «cверление с ударным действием», одновременно прижимая коробку редуктора до полного закрытия редуктора.

Вставить пружину 5 и шарик 4 в шпиндель. Нанести на кольцо 3 консистентную смазку 3 и вставить во втулку освобождающую 2. Вставить втулку освобождающую в шпиндель.

Переключатель режима работы
Переключатель должен перемещаться легко, без затяжки, причем конечные положения должны фиксироваться четко.



Рис. 17



Рис 18

1. Начальное положение для сборки редуктора
Редуктор устанавливается в вертикальное положение.
Взаимное расположение деталей и узлов:
— втулки центрирующие  9  установлены в щит,
— пальцы втулки переключающей задней  46  не  зацеплены с качающимся подшипником,

— вилка планки переключающей задней  18  зацеплена в канал втулки переключающей задней  46,
— вилка планки переключающей передней  17  зацеплена в канал втулки переключающей передней  45,
— колесо зубчатое промежуточного вала  44  зацеплено во втулку переключающую переднюю  45.
Проверяется свободное движение планки переключающей передней  17 и через нее втулки переключающей передней  45 — через несколько сжатий и отпускания пружины  19.



Рис. 19



Рис. 20



Рис. 21

2. Сборка редуктора с корпусом
Пружина замыкающая  22 прижимается во внутрь редуктора и корпус редуктора комплект  8 устанавливается на редуктор. При этом необходимо сориентировать веретено комплект так, чтобы оно вошло в игольчатый подшипник в корпусе.

Корпус редуктора  8 придерживается одной рукой так, чтобы не позволить ему окончательно закрыть редуктор, остается ход 4-5 мм.
При этом он должен находиться в следующем положении:
— через отверстие для переключателя должен быть виден канал, образованный планками переключающими передней и задней;
— вилка пружины замыкающей  22 должна совпадать (без того, чтобы входила) с отверстием для переключателя.



Рис. 22



Рис. 23



Рис. 24



Рис. 25

3. Окончательная сборка редуктора
— монтируется переключатель 28 в отверстие корпуса редуктора 8 в положении, указывающем режим «сверление с ударом»,
— переключатель поворачивается по часовой стрелке в режим «молоток»,
— прижимая и ориентируя корпус вниз к щиту закрыть полностью редуктор так, чтобы положение торца щита подшипника выровнялось с торцом (краем) корпуса.
В этот момент втулки центрирующие, вал промежуточный и ось узла переключения режимов входят одновременно в соответствующие гнезда корпуса редуктора и, возможно, корпус сразу не устанавливается до конца. Для упрощения окончательного закрытия необходимо несколько раз повернуть переключатель от положения режим «молоток» до положения  режим «сверление с ударом».
— после установки в конечное положение корпуса редуктора необходимо проверить включение в режим «сверление» если это переключение осуществляется легко и без проблем, то окончательная сборка редуктора произошла успешно. После этой проверки переключатель устанавливается в положение режим «сверление с ударом».
Присоединяются последовательно к веретену: шарик  4, пружина  5, втулка  3, втулка освобождающая  2 и кольцо  1.

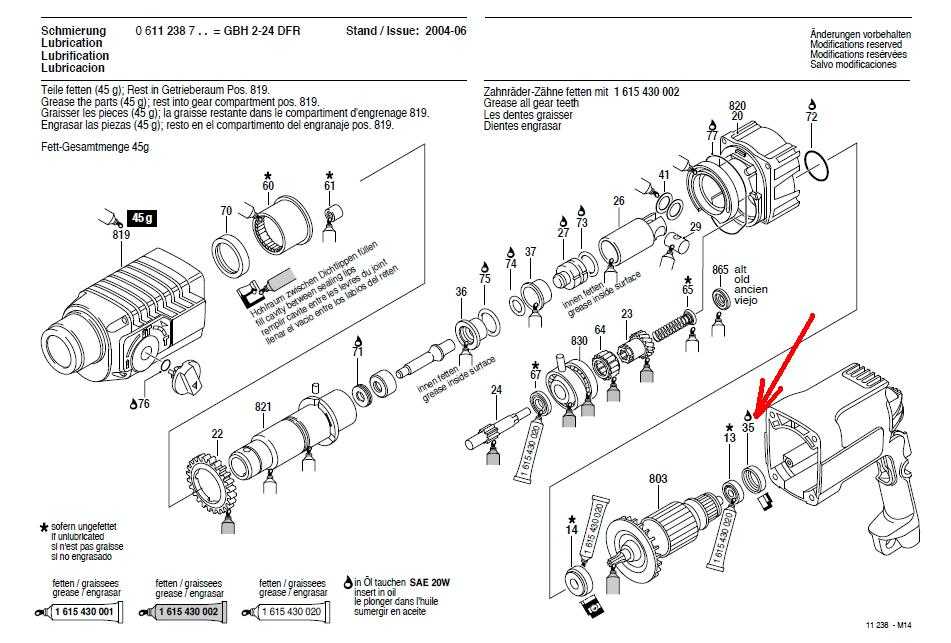

Рекомендуемые смазки при ремонте перфораторов

Обозначение

Обозначение производителя

Производитель

Рабочая температура, оС

Цвет

Сгуститель

Смазка 2

Alvania RL2

Shell

-30 — +120

св. коричневый

Li

Mobiiith SHC220

Mobil



красный

Li-комплекс

Letoplex 2

ELDON’S

-30 — +160

черный

Li-комплекс

Литея У-2ЕР /БДС 16507/



-30 — +120

черный

Li

MOL LZS 2EP

Carrier

-30 — +120

св. коричневый

Li

Смазка 3

Mobilplex 47

Mobil

-20 — +150

т. коричневый

Са-комплекс

Alvania WR2

Shell

-15 — +120

св. коричневый

Li/Ca

Mobiiith SHC220

Mobil



красный

Li-комплекс

Letopiex 2

ELDON’S

-30 — +160

черный

Li-комплекс

G.A.PLEX20200/2

Brugarolas

-25 — +150

коричневый

Са-комплекс

MOL FAVORIT 2

Carier

-30 — +160

св. коричневый

Li-комплекс

Смазка 5

Смазка 2 + 1/16 Анти­фрикционный
улучшитель ER













*) Источник — сайт Фиолента, заводская инструкция для сервисных центров.
Расставил только запятые и поправил рисунки.
Редуктора украинских П1-750 и П2-850 — то же, что и П710 Интерскол.
Родитель — SPARKY BPR 241.



А вот нашлась и родная, от SPARKY, Инструкция по ремонту перфораторов BPR 240E, BPR 241E  (pdf)
