Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели «Сам электрика» не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками.
   Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

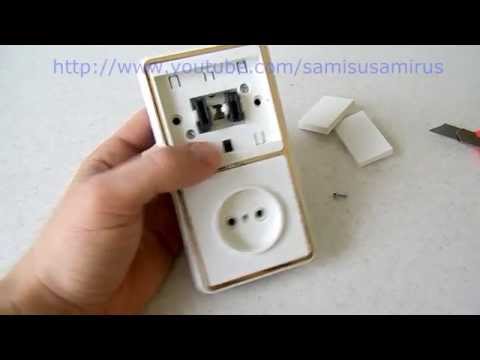

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

• Как снять точечный светильник
• Как правильно перенести розетку
• Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Как разобрать выключатель (одноклавишный, двухклавишный, с индикатором)

На чтение 8 мин Просмотров 615 Опубликовано 20.02.2021 Обновлено 05.09.2021

Содержание

1. Необходимые инструменты
2. Особенности разбора разных видов выключателей
3. Обязательный этап – отключение сети электропитания
4. Инструкция по демонтажу выключателя со стены
5. Способы снятия клавиш
6. Снятие рамки
7. Как вытащить механизм из подрозетника
8. Отсоединение проводов
9. Поэтапная сборка выключателя
10. Демонтаж совмещенной розетки с выключателем
11. Нюансы разборки выключателей популярных марок

При ремонте, замене и других подобных действиях придется разобрать выключатель. Это несложная процедура, но опасная, она требует соблюдения правил. Также есть ряд нюансов, касающихся выключателей определенных видов.

Необходимые инструменты

Как и перед началом любых работ, сначала необходимо подготовить все инструменты. Для разбора выключателя обычно хватает одной плоской отвертки небольшого размера. В некоторых конструкциях предусмотрены крепления крестообразными винтами, поэтому потребуется еще и крестовая отвертка.

Еще следует иметь при себе индикаторную отвертку для проверки напряжения. Для ремонта выключателя могут потребоваться изолента, наждачка, нож.

Индикаторной отверткой обязательно проверяется напряжение.

Особенности разбора разных видов выключателей

На рынке представлено несколько конструкций выключателей, и их демонтаж может немного отличаться. Лучше сразу изучить нюансы работы с нестандартными механизмами:

1. Трехклавишные. Применяются в помещениях, где есть много точечных светильников или несколько разных типов освещения. Каждая из кнопок отвечает либо за включение определенного прибора, либо за свой участок. Сами клавиши при этом достаточно тонкие, их нужно снимать по очереди. Обычно в нижней части есть небольшое отверстие, которое можно поддеть отверткой для демонтажа.
2. Диммер. Переключатель такого типа регулируется поворотным механизмом. Принцип снятия тот же, только вместо кнопки удаляется поворотный регулятор.
3. Сенсорный. Чтобы разобрать такой технологический вариант выключателя, нужно демонтировать наружную панель. Обычно специальный инструмент для этого прилагается в комплекте. Если его нет, можно воспользоваться плоской отверткой, но делать это нужно очень аккуратно, ведь стекло панели может повредиться.

   При снятии панелей с сенсорных устройств главное – не повредить их.

4. Спаренная конструкция. Двойной вариант, где кроме выключателя есть еще розетка, придется разбирать полностью. Начинать необходимо с розетки, ведь на ней обычно расположен болт крепления.
5. Проходные. По конструкции мало чем отличаются, разве что количеством проводов внутри коробки.

Разобрать выключатель света с установленным индикатором можно таким же способом. Дополнительное преимущество индикации в конструкции – без специальной отвертки можно узнать, есть ли напряжение.

Обязательный этап – отключение сети электропитания

Любые работы, проводимые с электричеством, должны выполняться после его отключения. В доме проводка обычно расходится на несколько частей. Каждая из веток отвечает за свой участок и функции на нем.

Распределительный автомат стоит обычно в коридоре или подвале, на нем отключается нужный рычаг, после этого проверяется напряжение на выходе. Если нет уверенности в том, какой именно лепесток выключить, лучше полностью отключить автомат.

Автомат отключения электричества.

Что касается владельцев квартир, то их распределительный щиток находится на этаже в подъезде. Главное не перепутать и не выключить свет соседям.

Инструкция по демонтажу выключателя со стены

Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.

Способы снятия клавиш

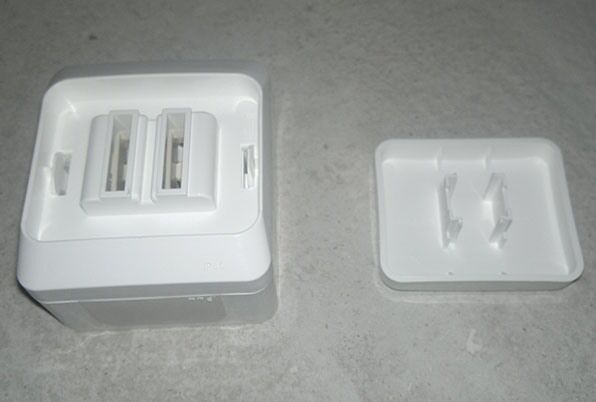

Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть. Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию.
