Штангенциркуль — что это, виды, применение, устройство и ГОСТ

Штангенциркуль – это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

Передвижная рамка;
Подвижные губки для определения внутреннего размера;
Подвижные губки для определения наружного размера;
Шкала нониуса;
Штанга глубиномера;
Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

В процессе измерения учтите следующие рекомендации:

Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.

Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
Зафиксируйте нониус крепежным винтом.
Определите целое число миллиметров по основной шкале.
Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

ШЦ-I — инструмент с 2-сторонним размещением губок для измерения наружных и внутренних величин и глубиномером.
ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
ШЦЦ — электронный штангенциркуль с цифровой индикацией.

Техническое состояние и поверка штангенциркуля

Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

Действующие ГОСТы

Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

Цифровой штангенциркуль. Принцип работы, плюсы и минусы

Настало время, когда современному человеку уже тяжело представить свою жизнь без цифровых технологий. Они окружают нас повсюду – дома, в дороге, на работе. Производители техники и сантехники, транспортных средств, инструментов и предметов быта оснащают свои продукты «умными» электронными системами, делая нашу жизнь комфортнее, а работу легче и продуктивнее.

Цифровая «революция» не обошла стороной и рынок измерительной техники. Точнее, в области производства измерительных приборов электронные технологии стали использовать одними из первых. Ведь именно с их помощью можно добиться самого важного в данной сфере – абсолютно точных показаний.

Цифровые уровни, электронные рулетки, мультиметры, влагомеры, детекторы проводки, тестеры напряжения – рынок в изобилии насыщен измерительными приборами, оснащенными современной электроникой. В этом материале мы поговорим об электронных штангенциркулях, которые предлагаются производителями наряду с традиционными моделями для ручных измерений.

Как работает электронный штангенциркуль? Какие преимущества и недостатки этого инструмента? Стоит ли купить цифровой штангенциркуль или по старинке работать с обычным? Читайте нашу статью. Вас ждет много полезной информации.

Цифровой штангенциркуль

Цифровой штангенциркуль (ШЦЦ) – это штангенциркуль с цифровой индикацией, оснащенный электронной шкалой нониуса. Современная электроника, на базе которой работают цифровые штангенциркули, позволяет получать максимально точные данные измерений с минимальными затратами времени. Дискретность измерений у штангенциркулей ШЦЦ составляет 0,01 мм. В точности показаний они однозначно превосходят механические аналоги. Это касается также скорости и простоты проведения измерений.

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить.

Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

Устройство электронного штангенциркуля

У цифрового штангенциркуля, как и у механического, есть губки для определения наружных размеров, губки для определения внутренних размеров и глубиномер. Это три системы измерений, в которых работает любой штангенциркуль.

При работе с цифровым штангенциркулем не нужно тратить время на сложные расчеты. Все показания выводятся на цифровой дисплей, закрепленный на корпусе инструмента. Электронные элементы штангенциркуля нуждаются в питании. В качестве источника питания выступают обычные или аккумуляторные батареи.

На электронном блоке штангенциркуля расположены как минимум три кнопки – кнопка включения/выключения, кнопка переключения единиц измерения (миллиметры/дюймы) и кнопка сброса на ноль в любой точке измерения. Количество кнопок и функционал зависит от возможностей конкретной модели. В большинстве моделей предусмотрены также модули для беспроводной передачи данных на другие электронные устройства (например, на ПК).

Преимущества

Высокая точность. Электронный штангенциркуль можно отнести к высокоточным измерительным приборам, которые работают с минимальной погрешностью. Исключен человеческий фактор. А именно, риск ошибиться в расчетах.

Простое управление. Для работы с механическим штангенциркулем требуются определенные навыки. Пользоваться цифровым инструментом намного проще и удобнее.
Скорость работы. Вы экономите время на расчетах. Электронный прибор выводит готовые данные на дисплей. Вы только фиксируете и пользуетесь полученными данными.
Обнуление в любой точке. В отличие от обычного штангенциркуля, ШЦЦ можно обнулять в любой точке измерений.
Подключение к внешним электронным устройствам. Многие модели цифровых штангенциркулей предусматривают возможность подключения к ноутбуку или компьютеру. Результаты измерений можно передавать беспроводным путем, сохранять, выводить на монитор.

Недостатки

Зависимость от источника питания. Так как электронные штангенциркули питаются от батареек, нужно всегда следить, чтобы они были в рабочем состоянии. Иначе в самый неподходящий момент можно остаться с нерабочим инструментом в руках.
Чувствительность к ударам. При работе с цифровым штангенциркулем рекомендуется избегать падения инструмента. Штангенциркули ШЦЦ чувствительны к ударам и вибрациям. Такие воздействия могут негативно повлиять на работу электронной системы.
Высокая цена. Если вы решили купить электронный штангенциркуль, будьте готовы потратить на покупку больше денег. Цена на цифровые модели штангенциркулей всегда выше, чем на механические.

Особенности эксплуатации

Работая с цифровым штангенциркулем, старайтесь иметь при себе запасные батарейки и аккумуляторы на тот случай, если основные перестанут выполнять свои функции. Сам инструмент лучше хранить и транспортировать в специальном чехле, который защитит его от механических повреждений. Несмотря на то, что многие модели оснащены защитой от влаги, рекомендуется избегать прямого попадания большого количества воды на электронный блок инструмента.

Как работает электронный штангенциркуль?

Это устройство используется при внутренних и наружных замерах, измерении расстояния между поверхностями двух деталей, его применяют для измерения глубины отверстий и выступов. По сравнению с простым механическим, электронный штангенциркуль имеет преимущество – настраивается на ноль в любой точке. С его помощью можно наблюдать отклонение в любой точке замера. Например: обнулиться на 18,55 мм, и уже с этой точки считать длину.

Этот прибор используется для проведения высокоточных замеров. В любой отрасли можно найти применение электронному штангенциркулю. Еще одним преимуществом ЭШ перед механическим является возможность подключения последнего к компьютеру или ноутбуку. В процессе контроля замеров абсолютно все данные будут выводиться на монитор. Электронный штангенциркуль имеет разрешение 10 мкм (точность до 30 мкм). Он оборудован линейными емкостными датчиками, которые защищены от механических воздействий.

Прежде чем купить электронный штангенциркуль, обдумайте, какие задачи вы перед ним ставите? В принципе, он подходит не только для профессионального использования – для дома тоже нужная вещь. Подобрать сверло, измерить глубину отверстия в стене, замеры колец.…Купить электронный штангенциркуль – правильное решение. Он сэкономит массу времени, проводимого за замерами.

Работа электронного штангенциркуля

Принцип работы ЭШ – ёмкостной цифровой нониус. Кодер (ёмкостная матрица) используется в основе работы устройства. Это похоже на два конденсатора, подключенных последовательно. Для формирования емкостного массива (создание чувствительности при перемещении) используется несколько пластин. Статор и ползунок – основные пластины. В механической линейке расположен статор, а ротор находится под LCD дисплеем, на подвижной части.

Как проводить замеры электронным штангенциркулем:

Внутренний замер. Вставьте губки в отверстие заготовки, разведите до предела. Результат будет выведен на дисплей.
Измерение глубины. Уприте торец в одном конце заготовки, а стержень глубинометра погрузите до упора.
Наружные замеры. Отведите губки в сторону, поместите между ними заготовку, сожмите до упора.
Сравнение двух величин. Используя винт-фиксатор, сравните замеры двух заготовок, обнуляя попеременно данные.

При работе с электронным штангенциркулем соблюдайте правила эксплуатации прибора. Не стоит работать с ним в местах высокого скопления конденсата или постоянно протирать его тряпкой. Старайтесь избегать механических повреждений. Для продления срока службы прибора, обращайтесь с ним аккуратно и бережно.

< Назад
Вперёд >

Проведение измерений с помощью штангенциркуля

О чем эта статья

Штангенциркуль, являясь высокоточным средством измерительной техники, позволяет определять внутренние и внешние – линейные – размеры деталей, глубины выступов и отверстий. Измерения проводятся с точностью 0,1-0,01 мм.

Наружные и внутренние размеры измеряют с помощью широких нижних и вспомогательных заострённых губок соответственно. Кстати, заострённые губки используют и для нанесения разметки на детали. Глубину отверстий и размеры выступов определяют с помощью глубиномера, являющегося элементом штангенциркуля.

Различают нониусные, стрелочные (циферблатные) и электронные (цифровые) штангенциркули. Все они имеют одинаковую конструкцию и различаются лишь типом отсчётного устройства (более подробная информация приведена в статье «Штангенциркули»).

Таким образом, процесс измерения нониусным, стрелочным или цифровым штангенциркулем совершенно одинаков, разница заключается лишь в представлении данных прибором. Именно по этой причине в данном руководстве работа со штангенциркулем будет рассмотрена на примере нониусного СИТ, а комментарии, разъясняющие работу с приборами других типов, будут даваться по ходу.

Подготовка к процессу измерения

Перед тем, как притупить непосредственно к измерениям, штангенциркуль следует очистить от смазки и пыли (уделяя особое внимание рабочим поверхностям) и проверить на точность. Выполнить второе действие с нониусным прибором несложно – достаточно просто совместить основные (широкие) губки инструмента, расположенные снизу. При этом должны совпасть нулевые отметки двух шкал – подвижной нониусной и неподвижной шкалы рабочей – миллиметровой – поверхности. Одновременно с этим девятнадцатый штрих миллиметровой шкалы должен совместиться с десятым штрихом на нониусе. Если оба условия выполняются – инструмент пригоден к работе.

Для того чтобы проверить стрелочный и цифровой штангенциркули также необходимо совместить губки прибора. Стрелка на циферблате стрелочного прибора должна указать на нулевую отметку. На дисплее электронного штангенциркуля должна отобразиться цифра «0».

Проведение измерения

Будьте осторожны: измерительные поверхности губок штангенциркуля имеют острые края!

Измерение наружных размеров

Для того чтобы измерить внешний размер детали, необходимо плотно зажать её между основных – нижних – губок. Штангенциркуль при этом следует держать в правой руке (четыре пальца обхватывают штангу, большой палец лежит на рамке). Рамка перемещается большим пальцем и по достижении верного расстояния между губками, соприкасающимися с измеряемой поверхностью, фиксируется с помощью зажима большим и указательным пальцем правой руки (см. устройство штангенциркуля в предыдущей статье).

Перед считыванием результата необходимо убедиться в том, что губки заняли правильное положение: перекосы отсутствуют, а при перемещении детали между ними соблюдается нормальность усилия (деталь проходит между измерительными поверхностями, легко контактируя с ними).

Измерение внутренних размеров и глубины

Внутренние размеры детали измеряют с помощью заострённых губок штангенциркуля. Для этого достаточно привести их в сомкнутое состояние и поместить в измеряемую деталь. После этого вспомогательные губки разводятся. Перед определением результата проверяют соблюдение тех же условий, что и при считывании показаний при измерении наружных размеров.

Для определения глубины отверстия достаточно поместить в него расположенный на торце штангенциркуля глубиномер. После этого необходимо начать раздвигать основные губки до тех пор, пока глубиномер не упрётся в поверхность. Как только это произошло, можно считывать показания прибора. Таким же образом определяются размеры выступов.

(Обратите внимание: не каждый штангенциркуль оснащён глубиномером!)

Считывание показаний

Определение показаний нониусного штангенциркуля

Несомненно, измерительную информацию сложнее всего считывать с нониусных штангенциркулей. Чтобы определить показания нониусного прибора, его следует держать непосредственно перед глазами (положение «сбоку» категорически запрещено – оно приведёт к появлению дополнительной погрешности).

Неважно, какой параметр был измерен – наружный, внутренний размер или глубина – считывание размера выполняется по одному и тому же алгоритму.

Поверхность шкалы нониуса имеет небольшой скос, предусмотренный для лучшего совмещения её с основной шкалой – именно по взаиморасположению этих двух градуировок и определяется размер детали. В первую очередь оценивается число целых миллиметров, соответствующее значению деления основной шкалы, располагающегося с левой стороны от нулевой отметки нониуса и ближе всего к ней. Затем определяется количество долей миллиметра. На шкале нониуса находят штрих, совпадающий с одной из отметок основной шкалы. Если таких штрихов несколько, берут значение, ближайшее к нулю нониуса – именно оно отображает количество десятых долей мм.

Складывая целую часть и десятые доли, получают полный размер детали или глубину отверстия.

Определение показаний циферблатного и цифрового штангенциркулей

Считать показания со стрелочного прибора достаточно легко. «Целое» значение определяется по основной шкале прибора, количество же десятых или сотых долей указывает стрелка отградуированного циферблата. Затем показания складываются.

Работать с цифровым штангенциркулем ещё проще – показания отображаются в удобном для пользователя формате на дисплее прибора.

Завершение работы

По окончании измерений инструмент необходимо отчистить. Для этой цели не следует использовать острые предметы или наждачную бумагу – измерительные поверхности протирают исключительно ветошью.

Хранить прибор между проведением измерительных экспериментов следует в специально предназначенном для этого футляре.

Опубликована 25-03-13.

Если вам понравилась статья нажмите на одну из кнопок ниже

Электронный штангенциркуль с глубиномером. Штангенциркуль — незаменимый помощник в работе Как разобрать часовой штангель циркуль

Основными дефектами штангенинструмента, которые могут быть устранены при ремонте, являются ошибки в делениях нониуса, кривизна направляющего ребра штанги, качка и перекос рамки, непараллельность измерительных поверхностей, их повреждение, износ основания и др.

Проверку правильности ребер штанги и измерительных плоскостей губок производят с помощью блоков концевых мер, зажимаемых между измерительными плоскостями при передвижении рамки через каждые 10 мм длины штанги. В любом положении рамки на штанге сила нажима измерительных плоскостей на блок должна быть одинаковой на всей плоскости меры. Если касание измерительных плоскостей с каким-либо блоком у острых и тупых губок различно в различных положениях рамки, это означает, что искривлена штанга. Если при любых положениях рамки раствор острых губок меньше раствора тупых или наоборот, то неисправны губки штангенциркуля.

Чтобы исправить штангу, ее рабочее ребро проверяют на краску на проверочной плите, и выпуклости убирают личным напильником или доводкой. Затем второе ребро штанги делают строго параллельным рабочему ребру также при помощи напильника или доводки. После этого производят доводку измерительных плоскостей губок.

Для их доводки штангенциркуль закрепляют в тисках со свинцовыми губками (фиг. 177,а). Доводку производят чугунным притиром (фиг. 177, б). Притир зажимается между губками, для чего рамку подводят вплотную к притиру и закрепляют микрометрическую подачу рамки. Притир должен без особых усилий передвигаться вперед и назад между губками.

Фиг. 177.
Доводка губок штангенциркуля.

Перекос губок установить нетрудно. Для этого достаточно зажать между губками блок концевых мер и если одна из сторон блока отойдет от одной из боковых сторон губок, то перекос установлен. Перекос рабочих плоскостей губок по отношению к штанге исправляют при помощи шлифования на плоскошлифовальном станке. После шлифования производят доводку грубой пастой ГОИ одновременно острых и тупых губок и полирование их стеклянными притирами с тонкой пастой. Доводка губок считается законченной, если притир проходит с одинаковым усилием в обоих концах.

После доводки губок проверяют совпадение нулевого деления штанги с нулевым делением нониуса. Для этого губки плотно сдвигают и зажимают подвижную рамку штангенциркуля. Убедившись, что между губками нет просвета, освобождают винты, скрепляющие рамку с нониусом. Затем передвигают рамку с нониусом в ту или другую сторону с таким расчетом, чтобы первое и последнее деление нониуса точно совпало с первым и другим соответствующим делением штанги. Также обращают внимание на то, чтобы вторые и третьи риски от начала нониуса были расположены одинаково со вторыми и третьими рисками от конца нониуса по отношению к соответствующим рискам на штанге. После этого закрепляют винты и, проверив еще раз совпадение делений, установку нониуса считают законченной. В том случае, если при установке нониуса не удается его переместить за счет зазора в отверстиях для винтов, отверстия подвергаются расширению при помощи надфиля.

Очень часто происходит поломка губок штангенциркуля. При исправлении этого дефекта принимают одно из трех решений, изображенных на фиг. 178: укорачивают длину губок (фиг. 178, а), удаляют одну пару губок (фиг. 178,6) или делают вырез для вставки новой губки (фиг. 178, в). Иногда взамен сломанной губки приваривается новая.

Фиг. 178.
Ремонт и восстановление губок штангенциркуля.

Исправление дефектов у штангенциркулей облегченного типа производят, главным образом, рихтованием с последующей доводкой измерительных плоскостей. Так, если уже при износе рабочих поверхностей губок нулевой штрих нониуса не совпадает с нулевым штрихом штанги, то после доводки измерительных плоскостей эта ошибка будет еще больше.

Поэтому ее исправляют рихтованием. Неподвижную губку кладут на закаленный брусок, укрепленный в тиски, и ударяют по ней в месте а (фиг. 179) для того, чтобы ее носик подался вниз. Удары производят с обеих сторон штангенциркуля. То же проделывают и с губкой подвижной рамки, ударяя по ней в месте б. Острые концы губок рихтуются в местах а и б.

Фиг. 179.
Ремонт штангенциркуля облегченного типа (стрелки показывают места ударов при рихтовании).

После рихтования спиливаются и доводятся измерительные плоскости до совпадения делений штанги и нониуса, а в заключение зачищаются забоины и полируются все плоскости мелкой шкуркой.

Исправление основания штангенрейсмаса производят притиркой на притирочной плите при помощи шлифовальных порошков.

Штангенциркуль получил название благодаря основному элементу своего корпуса – штанге, а вот привычный нам циркуль немного далек от этого инструмента своим устройством. Разобраться в предмете, полном загадок, постараемся с помощью данной статьи, рассмотрим его устройство и принцип работы.

Устройство штангенциркуля – основные узлы и их назначение

Устройство штангенциркуля внешне не кажется сложным, но его части так компактно и оптимально составлены, что делают это приспособление простым и удобным в использовании. А умеет оно немало, причем измерения, которые выполняются с его помощью, очень важны во многих сферах промышленности и строительства. При использовании штангенциркуля мы получаем линейные размеры предметов, как внешние, так и внутренние. А точность, которая в некоторых моделях достигает завидного уровня, делает этот простой инструмент все более востребованным.

Назначение штангенциркуля – измерение длины, диаметров, глубины, а вот что обеспечивает эту возможность, разберем на примере самого простого вида этого приспособления. Основным узлом является линейка, которая и называется штангой, давая часть названия инструменту. Деления на ней обычно равны 1 мм, а общая длина обычно составляет 15 см, но отдельные модели могут быть длиннее. Линейка определяет максимальный размер, который сможет измерить данный инструмент . А значит, максимальная длина или диаметр предмета должен быть не более 15 см.

На конце линейки находятся губки, вернее их половинки, а вторые половинки расположены на подвижной рамке, которая перемещается по линейке, отмеряя размер обследуемого предмета. Губки есть внутренние и внешние, у первых резцы смотрят наружу, у вторых – друг на друга. Следовательно, первые вставляются в предмет и раздвигаются, чтобы зафиксировать внутренний геометрический параметр, а вторые раздвигаются широко, а потом сближаются, чтобы зафиксировать исследуемый предмет между собой. Чтобы точно снять размер или перенести его на другую поверхность, подвижная рамка может фиксироваться специальным винтом, который находится на ней же.

На основной линейке мы можем посмотреть целочисленное значение искомого размера, а вот уточнить результат поможет нониусная шкала, которая нанесена на нижнюю часть рамки, чтобы быть ровно под основной разметкой линейки. На нониусе имеется десять делений, каждое из которых отмеряет 1,9 мм, вся шкала 1,9 см длиной. Это параметры обычного хозяйственного штангенциркуля, на других моделях это соотношение меняется. Найдя деление нониуса, которое совпадает с каким-либо делением основной шкалы, можно уточнить искомое значение до десятых долей миллиметра. Пользование штангенциркулем не ограничивается внутренним и внешним размером, можно отмечать и глубину отверстий, для этого имеется хвостик, который выдвигается из линейки. Это шкала глубиномера.

Штангенциркуль – классификация и маркировка

Измерительный инструмент штангенциркуль может быть 3 видов и около 8 типоразмеров, во всяком случае, согласно отечественным нормативным документам. Причем важно, покупая любой точный инструмент, ориентироваться на стандарты, по которым его изготавливают и калибруют. На виды делят его в зависимости от индикатора измеряемого значения, с которого мы снимает искомые цифры. Это могут быть нониусные (ШЦ), циферблатные (ЩЦК) и цифровые (ШЦЦ) штангенциркули . В первом случае нам придется самим пробежаться по обеим шкалам глазами, посчитать деления и сообщить результат. Во втором случае мы увидим цифры на механической шкале с подвижной стрелкой, а вот в третьем случае нам покажут готовый результат на дисплее.

Внутри данных видов могут разделяться еще подвиды в зависимости от конструкции и длины основной линейки. Например, можно делить инструменты по виду материала, из которых они изготовлены. Примером инструмента из твердого сплава может служить ШЦТ-I. Есть различия в устройстве губок или дополнительных приспособлениях. Так, ШЦ-I и ШЦ-III отличаются расположением губок, в первом случае оно двустороннее, а во втором – одностороннее. А вот в ШЦ-II имеется рамка микрометрической подачи, которая сделает проще разметку, если вам нужно будет переносить свои замеры на другую плоскость. Различия по типоразмерам обсуждать долго не имеет смысла, стоит лишь сказать, что чем больше линейка, тем больше погрешность полученных значений.

Как измерять штангенциркулем – инструкция для начинающих

Большинству технически развитых людей интуитивно понятно, как пользоваться штангенциркулем, поэтому мы тезисно напомним основные моменты.

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Проверьте сначала инструмент на исправность, для этого сведите губки без детали к нулю, посмотрите на просвет, насколько правильно они соединились, а также гляньте на шкалу, совпали ли нули на двух шкалах. После положительного результата можно приступить к работе с деталью. Удобнее всего работать в тех случаях, когда инструмент находится у вас в правой руке, а измеряемая деталь – в левой, либо вовсе неподвижно закреплена где-нибудь. Если вы левша, то соотношение, конечно, обратное. Для измерения внешнего размера разведите губки штангенциркуля, поместите между ними предмет и соедините их. Они должны упереться в края обследуемой детали. Если она твердая, можно слегка сжать губки для плотного прикосновения. Если же деталь мягкая, не делайте этого, результаты будут искаженными.

Усилие контролируется просто, если попробовать сдвинуть губки относительно предмета, то они должны делать это неохотно, но если нужно еще и усилие для этого, то вы явно пережали.

Перемещать рамку удобнее большим пальцем правой руки, остальными придерживая штангу. Проверьте положение штангенциркуля относительно предмета, нет ли перекосов (губки должны быть на одинаковом расстоянии от края предмета с обеих сторон), лучше поднять конструкцию на уровень глаз. Чтобы яснее видеть, левой рукой предмет лучше держать в плоскости за инструментом, а не перед. Теперь аккуратно следует закрутить крепежный винт, указательным и большим пальцем, остальные же должны продолжать держать штангу. Когда значение зафиксировано, деталь можно отложить и приступить к изучению следующего этапа, как измерить штангенциркулем полученное число.

Шаг 2: Снимаем значение

Считывать показания лучше всего тоже на уровне глаз. Первым делом записываем значение главной шкалы, т.е. целочисленное. Для этого ищем штрих на основной штанге, который расположился ближе всего к нулевому значению нониуса, это и есть целое число миллиметров. Можно запомнить, а можно где-то пометить себе на черновике. Теперь ищем на нониусе штрих, который ближе всего к его нулю, но еще и точно совпадает с каким-нибудь делением на штанге. Его порядковый номер следует умножить на цену деления используемого нониуса (как правило, 0,1 мм). Если не уверены, что знаете это значение, посмотрите в паспорте данного штангенциркуля.

Теперь дело за малым, просто следует суммировать эти числа, и результат готов. Например, по штанге у вас было значение 35 мм, а по нониусу насчитали еще 4 деления, тогда общее значение равно 35,4 мм (3,54 см). После работы инструмент протирают (обезжиривают), чуть-чуть раздвигают губки (на пару мм), ослабляют зажим и укладывают в чехол. Если хранение планируется длительное, то можно смазать его против коррозии.

Основная задача штангенциркуля – измерение размеров. Прибор хоть и простой, тем не менее позволяет с высокой точностью померить практически любые предметы. Применение он находит повсеместно – от мастерских всех направлений до салонов красоты (используется, к примеру, для создания идеальной формы бровей).

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

Линейка – штанга
Губки для измерения внешней и внутренней части детали
Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Наконечники на губках выполнены из очень твердого металла, что позволяет использовать их также для разметки (можно просто чертить линии на поверхности пластин, деталей и пр.).

Схема измерения

Давайте детально рассмотрим, как пользоваться штангенциркулем. Для начала нужно определиться с характером измерений, и в зависимости от того будет ли измеряться внутренняя, внешняя часть или же глубина изделия, используется нужный элемент прибора, принцип измерения во всех случаях один, поэтому рассмотрим на примере замера внешней части детали:

Губки разводятся в стороны, предмет помещается между ними и губки соединяются (если предмет твердый, то можно хорошо сжать губки, если же измеряется мягкий предмет, то ту главное не смять деталь, иначе результат измерения будет неверным). Чтобы удобно было снять замер, результат можно зафиксировать крепежным винтиком.

На линейке проверяются полученные значения.

Так как число может быть не целым, то для определения долей необходимо обратить внимание на нониус. Первым делом нужно найти деление, которое совпадает с делением основной линейки (например, основная линейка выдала результат 2 см и 4 миллиметра “с копейками”, для вычисления “копеек” видим, что совпала риска 7 на нониусе с риской на основной линейке, значит получается результат 2,47 см).

Важно! Совпадать должна только 1 риска. Если совпадает несколько рисок (не имеются в виду нули), то этим прибором не стоит пользоваться, так как он не исправен.

Разновидности штангенциркулей

Все виды штангенциркулей приведены в ГОСТ 166-89. Наиболее распространены нониусные, циферблатные и цифровые.

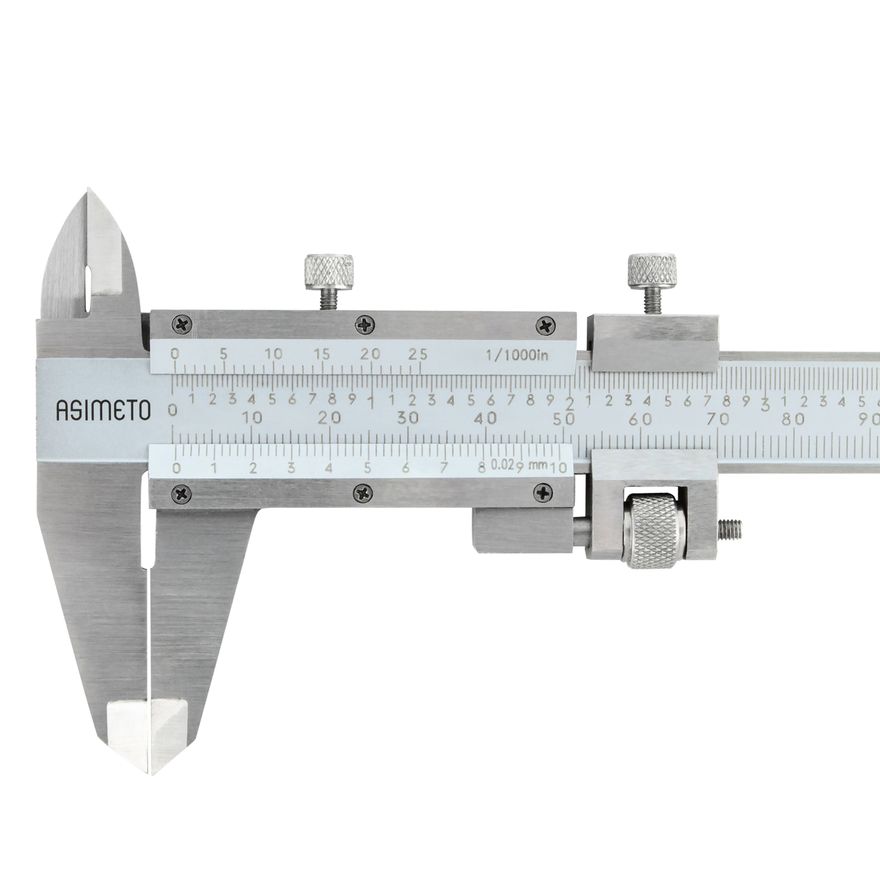

Нониусный штангенциркуль

Прибор в том виде, в котором мы привыкли его видеть, и именно его устройство описали выше.

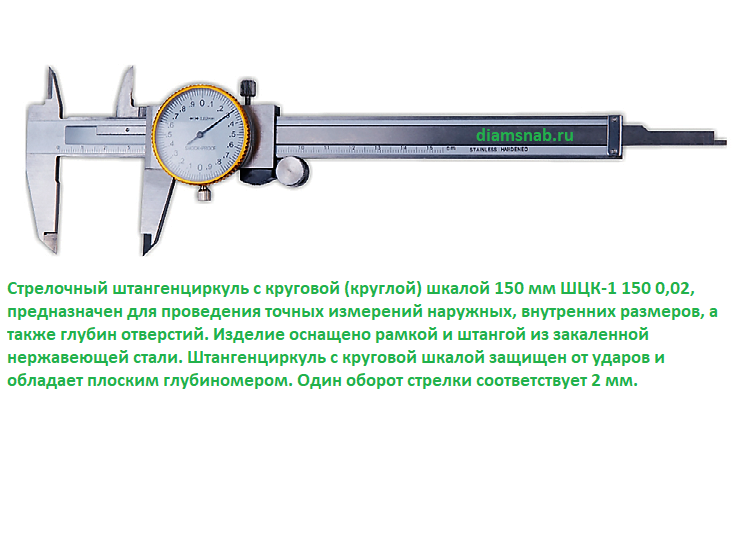

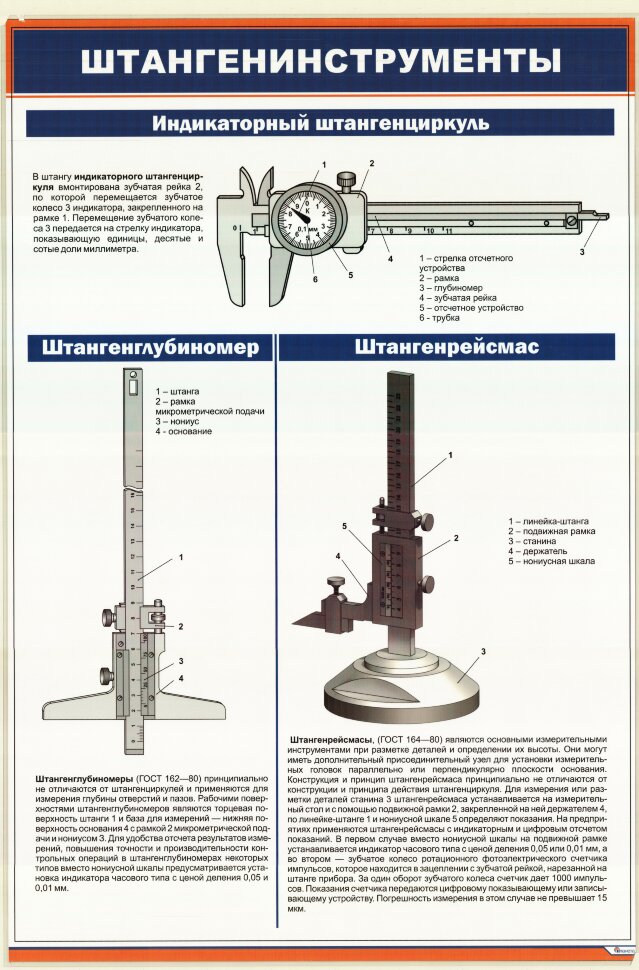

Циферблатный штангенциркуль

Альтернативой нониусу и линейке служит циферблат, стрелка сразу показывает результат измерения. В использовании он гораздо проще, так как не нужно делать расчеты по нониусу. Ахиллесова пята в циферблатных штангенциркулях – это стекло, при его поломке прибор уже не годен. Но сейчас на прилавках появились ШЦЦ с более прочным углепластиковым таблом.

Цифровой штангенциркуль

На штанге с делениями расположена каретка с ЖК-дисплеем, где автоматически отображаются полученные данные измерения штангенциркулем. Их одним нажатием кнопки можно перевести из миллиметров в дюймы и наоборот, а также имеется дополнительная кнопка для сохранения результатов измерения и их обнуления.

Электронный штангенциркуль хорош точностью, наглядностью и быстротой измерения, в нем более плавно настраивается движение губок. И, согласитесь, удобнее смотреть на цифры, чем пытаться, напрягая зрение, уловить деления.

Уход и хранение

Штангенциркуль относится к разряду высокоточных приборов. Поэтому он требует тщательного ухода. Недопустимо наличие грязи или краски на нем, так как это критично испортит показания замера.

Качественный штангенциркуль – залог хорошего результата производства.

Фото использования штангенциркуля

Этот прибор используется для измерения внутренних и наружных замеров, а также между поверхностями деталей, применяется для измерения глубины отверстий и выступов. имеет очень полезную функцию по сравнению с механическим — он настраивается на ноль в любой точке шкалы, благодаря этому можно наблюдать отклонения в каждом участке размера. То есть можно обнулить его в размере, допустим, 21,55 мм, и уже от него отсчитывать длинну.

В современном высокоточном механическом производстве уже никак не обойтись без этого удобного инструмента, где диапазон измерений универсальный. В тяжелой и легкой промышленности, строительстве, да и во всех других отраслях технической жизни, уже нельзя представить работу без использования цифрового штангенциркуля. При необходимости, к ЭШ можно подключить компьютер, на который будут выводится все данные в процессе контроля размеров. Для этого в цифровом штангенциркуле есть специальный разъём:

Цифровой штангенциркуль имеет разрешение 10 мкм с точностью до 30 мкм. Эта точность достигается использованием емкостных датчиков. Емкостные датчики очень линейные и защищены от механических и электронных помех.

Однако они чувствительны к жидкости. Случайно попавшая жидкость разбалансирует измерительные мосты пластин и увеличивает емкость.

Как работает цифровой штангенциркуль

Для начала раберём этот измерительный прибор и посмотрим как он устроен изнутри.

Принцип его работы — ёмкостной цифровой нониус, вот техдокументация . В основе работы цифрового штангенциркуля используется емкостная матрица — кодер.

Проще говоря, два «обычных» конденсатора, включенных последовательно, т.е. верхняя пластина как общий электрод.

Электронный штангенциркуль использует несколько пластин для формирования емкостного массива, который может точно чувствовать перемещение. Существует статор и ползунок («ротор») пластины. Статор находится в металлической линейке. А подвижная часть с LCD экраном имеет ползунок.

Диаграмма сигналов от емкостных датчиков

Статор шаблон сфабрикованы в верхнем слое медной стандартной стекло эпоксидные ламината и приклеены к нержавеющая сталь бар суппорта. Ползунок шаблона, показанного аналогично сфабрикованы на PC ламинат, диски в 100 кГц сигнала через sin / cos пластины электродов статора и подхватывает переменного напряжения на двух центральных пикап плиты которые описывают сигналов sin(displacement) и cos(displacement).

Отдельные сигналы sin и cos необходимы для определения направления движения. Сочетание аналоговых интерполяций между пластинами и цифровая схема обработки данных дает до 0,02мм погрешности. Для измерения с ещё более высокой точностью используют цифровые микрометры. Питания прибора (круглая батарейка LR-44), хватает на 2-4 месяца ежедневной работы. По снижению контрастности ЖК индикатора понятно, что её пора менять на новую.

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

Как разобрать часовой штангель циркуль. Инструкция по использованию штангенциркуля

Штангенциркуль, инструкция по использованию которого позволяет проводить довольно точные замеры, имеет простую конструкцию. Использовать его тоже достаточно просто. С помощью него можно определить внутренние и наружные габариты деталей. Мастер может узнать, какой глубиной обладают отверстия и всевозможные выступы.

Особенности использования штангенциркуля

Штангенциркуль представляет собой высокоточное средство измерительной техники. Полученные в ходе измерений данные будут иметь точность в пределах 0,1-0,01 мм. Если перед вами встала необходимость определить наружные и внутренние габариты, то следует использовать снизу расположенные широкие, а также вспомогательные заостренные губки. Последние из упомянутых выше применяются и для осуществления разметки поверхности деталей.

Глубину отверстий и габариты выступов можно определить посредством глубиномера, который выступает в роли составляющей части описываемого инструмента. Конструкция штангенциркуля может быть разной, например, нониусной, стрелочной или электронной . Последние два варианта имеют еще второе название — циферблатный и цифровой штангенциркули соответственно. Все они обладают одинаковой конструкцией, а отличие их состоит только в типе отсчетного устройства.

Вышеупомянутые обстоятельства указывают на то, что принципы использования штангенциркуля нониусного, стрелочного или цифрового типов совершенно одинаковы, однако разница есть, и состоит она только в представлении информации прибором. По этой причине целесообразно рассмотреть пример одного из инструментов, например, нониусного.

Вернуться к оглавлению

Подготовка перед измерением

Перед использованием штангенциркуля его необходимо очистить от смазки и частичек пыли, уделив внимание поверхностям, которые будут задействованы в измерениях. Далее инструмент требуется проанализировать на точность. Если работа выполняется посредством нониусного прибора, сделать это будет просто — для этого только необходимо совместить главные (широкие) губки штангенциркуля, которые расположены снизу. При этом отметки на уровне «0» обеих шкал должны совпасть. Одновременно с этим 19-ая отметка шкалы должна совпасть с 10-ой — на нониусе. При соблюдении названных условий прибор можно считать исправным и полностью готовым к проведению измерений.

Руководство по использованию регламентирует правила и для анализа стрелочного и цифрового штангенциркулей, при этом тоже предстоит сопрячь между собой губки прибора.

В случае с циферблатом стрелочного инструмента указатель должен оказаться на нулевой отметке.

Тогда как на экране электронного аппарата должно появиться обозначение «0».

Вернуться к оглавлению

Осуществление измерений

При проведении работ необходимо соблюдать осторожность, так как измерительные основания губок прибора обладают опасными краями. Для определения внешнего размера элемента следует плотно зажать его между главных, снизу расположенных губок. Инструмент при этом необходимо удерживать в правой руке, четыре пальца должны обхватить штангу, тогда как большой палец следует расположить на рамке. Рамку стоит перемещать большим пальцем, и после достижения нужного шага между губками, которые сопрягаются с измеряемым основанием, она закрепляется посредством зажима.

Устройство штангенциркуля – основные узлы и их назначение

Штангенциркуль – классификация и маркировка

Как измерять штангенциркулем – инструкция для начинающих

Как измерять штангенциркулем – пошаговая схема

Шаг 1: Закрепление детали

Усилие контролируется просто, если попробовать сдвинуть губки относительно предмета, то они должны делать это неохотно, но если нужно еще и усилие для этого, то вы явно пережали.

Шаг 2: Снимаем значение

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

классов точности;
пределов измерения;
удобств пользования;
простоты конструкции;
стоимости.

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

внешних размеров;
отступов на внутренних полостях;
углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

выборе диаметра сверла ;
при ;
вытачивании деталей на токарном станке;
других ремонтных работах.

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.

Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

базового элемента — штанги;
подвижной части — рамки с дополнительными устройствами.

Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

механические со шкалами;
цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Наиболее простая и распространенная марка штангенциркуля с типом шкалы нониуса. Типовая цена деления — 0,1 мм. Но есть приборы на 0,05 и 0,02.

Модель ШЦ-2

Прибор отличается от предыдущего наличием дополнительной рамки со стопорным винтом и регулирующим механизмом, а также специальной конструкцией губок.

Их нижняя часть позволяет замерять как внешние, так и внутренние размеры двумя различными рабочими поверхностями. Разница отсчета между ними в мм промаркирована прямо на корпусе.

Линия выступа внешних губок строго параллельна оси штанги. Это позволяет делать на них упор базовой поверхностью замеряемой детали: создается повышенная точность.

Верхние губки заострены и выполняют две задачи:

Модель ШЦ-3

Прибор полностью повторяет конструкцию предыдущего, но у него отсутствует верхняя пара разметочно-измерительных губок.

ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

Механизм отсчета долей мм выполнен механическим устройством с круговой шкалой. Эти приборы обеспечивают самый высокий класс точности в своей группе: 0,02 или даже 0,01 мм.

Для перемещения подвижной рамки при выполнении замеров служит реечная передача, управляемая вращением колесика рукоятки. Фиксация головки тоже выполняется стопорным винтом.

К недостаткам этой модели относится необходимость поддержания ее реечного механизма штанги и рамки в постоянной чистоте.

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.

Добавочная буква «Ц» в маркировке обозначает работу измерительного устройства по цифровой технологии. Это значительно облегчает снятие отсчета. ШЦЦ-1 обладает самой высокой точностью: класс 0,01.

Как и на всех подобных приборах здесь имеются кнопки управления различными режимами и автономный источник питания, расположенный в специальном отсеке.

Задумываясь о качестве работы подобными измерителями не стоит забывать обо всех недостатках, присущих электронным приборам:

чувствительность к внешним электромагнитным полям;
ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
необходимости защиты от влажности и механических воздействий;
повышенная стоимость.

Электронные приборы в нерабочем положении содержат в специальных футлярах. Для выполнения измерений габаритов детали их извлекают и затем снова туда же укладывают. Они требуют более бережного обращения, чем простые механические аналоги.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

осмотр внешнего состояния;
проверка нулевого показания;
оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

установку обеих шкал на ноль;
расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.

Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Приемы измерения

Важно понимать: ни один штангенциркуль сам не измеряет деталь. Он просто отображает положение шкалы подвижной рамки относительно начала отсчета в определенном классе точности. Измерениями занимается человек и довольно часто именно он допускает серьезные ошибки.

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.

Ее ось должна быть перпендикулярно расположена к ним.

Исключить ошибку замера помогает наклон корпуса на поверхность измерения до его упора штангой или пользование специальными выступами на губках.

На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний

Губки штангенциркуля должны плотно прилегать к внутренней поверхности и располагаться в перпендикулярной плоскости.

Определение углублений

Здесь также действуют все правила, описанные выше. На фотографии ниже показана одна из типичных ошибок, когда нарушается отклонение измерителя от плоскости, параллельной поверхности измеряемой детали.

Для точного определения углубления необходимо:

обеспечить правильный упор торца штанги в базовую плоскость;
выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
зафиксировать стопорный винт;
правильно снять отсчет.

Надеемся, что небольшой обзор и краткие советы статьи помогут вам выбрать и купить штангенциркуль той модели, которая больше подойдет по своим характеристикам. А теперь приведем фото модели ШЦ-1 длиной 160 см и классом 0,1 мм, которая уже третий десяток лет работает в арсенале инструментов автора.

Чаще всего он используется для:

Одно время было увлечение токарными работами по дереву и для них был своими руками . Вот тогда штангенциркуль использовался очень часто.

Потом пришлось заменить дрель на . Но после этого интерес к токарным работам как-то угас, а станок простаивает…

Как показала личная практика, класса точности 0,1 мм для выполнения домашних работ вполне достаточно, а если соблюдать правила эксплуатации, то такой прибор работает очень долго и надежно.

Хотя кому-то покажется это явно недостаточным и возникнет желание для своих нужд купить электронный штангенциркуль ШЦЦ-1 с классом 0,01 мм. Решайте сами.

Задавайте вопросы в комментариях, делитесь прочитанным материалом с друзьями в соц сетях.

Штангенциркуль является очень популярным измерительным инструментом. Устройство штангенциркуля достаточно несложное, поэтому пользоваться им может практически каждый без особой предварительной подготовки. С его помощью можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них. Несмотря на простую конструкцию, этот инструмент имеет различный класс точности и может давать показания с точностью от 0,1 до 0,01 мм. Свое название он получил, исходя из основной детали конструкции. Благодаря устройству штангенциркуль по праву считается одним из самых универсальных измерительных инструментов.

С помощью штангенциркуля можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них.

Принципиальные конструктивные характеристики штангенциркуля

Штангенинструмент в принципе, и штангенциркуль в данном случае, имеет в качестве основной детали выдвижную штангу с измерительной шкалой. Эта шкала разделена на деления по 1 мм, а ее общая длина у простейшей бытовой модели ШЦ-1 составляет от 15 до 25 см. Существуют и модели больших размеров, но они применяются только на промышленных предприятиях и встречаются намного реже. Именно по этой штанге и определяется максимальная величина, которую может измерить данная конкретная модель штангенциркуля.

Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей.

Особой конструктивной чертой его является наличие такого устройства, как нониус. Это вспомогательная шкала, которая подвижна относительно основной линейки. Она помогает правильно определить количество долей деления на этой линейке. Деления на шкале нониуса, еще известного как «верньер», на определенную долю меньше, чем деления основной линейки. Их может быть 10 для модели, имеющей точность до 0,1 мм, или 20 для моделей с точностью до 0,05 мм. Принцип работы нониуса основан на том, что определить на глаз совпадение делений намного легче, чем относительное расположение одного деления между двумя другими.

При необходимости измерения внешних поверхностей, таких как сечение провода, большие губки просто накладываются с обеих сторон внутренними поверхностями. Провод зажимается между ними, и нулевое деление шкалы подвижной рамки дает показание на основной шкале штанги. Малые же губки имеют форму лезвий ножниц, что помогает измерить диаметр трубы или иного отверстия по шкале без дополнительных вычислений. У них рабочие поверхности внешние, имеющие профиль заостренного лезвия, поэтому ими можно измерить такой показатель, как шаг резьбы.

Составные детали и применение

Инструмент состоит из неподвижной основы и выдвижной арматуры. Они изготовлены из инструментальной стали. В состав штангенциркуля входят следующие составные части:

Основная штанга, на которую крепится вся подвижная арматура. На ней находится основная шкала.
Подвижная рамка, имеющая винтовой фиксатор и прижимаемая внутренней пружинной пластиной. На ней находится шкала нониуса. Она может быть нанесена непосредственно на нее, а может находиться на пластине, закрепленной винтами. Это позволяет регулировать ее относительно шкалы на штанге.
Губки для измерений наружных поверхностей, или большие губки. Одна из них закреплена на неподвижной штанге, а другая — на подвижной рамке. На концах имеются узкие поверхности, что дает дополнительные возможности для измерения.
Губки для измерения внутренних поверхностей, или малые губки. Расположены по тому же принципу напротив предыдущих по центральной оси.
Линейка для измерения глубин. Закреплена к подвижной рамке.

Линейка для измерения глубины закреплена на подвижной рамке и двигается по пазу, сделанному в плоскости штанги. Она может служить также для измерения внутренних канавок и удаленности уступов. Штанга ставится на торец перпендикулярно измеряемому предмету. Линейка выдвигается до тех пор, пока не упирается в дно. Для измерения конических отверстий торец ее имеет небольшое заострение. После получения результата измерений положение инструмента рекомендуется зафиксировать стопорным винтом, а уже потом снимать показания.

Разновидности конструкции штангенциркулей и их маркировка

Наряду с простейшей механической моделью, устройство которой рассмотрено выше, существуют и другие. Их можно разделить на 4 основных вида, имеющих 8 стандартных размеров. Их конструкции, как и назначение, имеют некоторые отличия. Помимо рассмотренного выше двустороннего штангенциркуля ШЦ — 1 существует односторонний вариант ШЦТ- 1. Он имеет губки только с одной стороны и линейку для измерения глубин. Хотя он имеет механическое устройство, как и ШЦ — 1, материалом для его изготовления служит твердая высоколегированная сталь. Такой инструмент помогает определить наружные линейные размеры и глубину отверстий при абразивном воздействии на измеряемый предмет.

Инструмент под названием ШЦ — 2 оснащен двусторонней конструкцией, но губки для измерений внутренних и наружных поверхностей совмещены, и имеют соответственно плоские поверхности внутри и цилиндрические снаружи. Напротив них находятся губки такой же величины для измерения наружных размеров, имеющие заточенные кромки. Это позволяет производить не только измерение, но и разметку на поверхности измеряемой детали. Кроме того, эта модель имеет вспомогательную рамку микрометрической подачи, позволяющую снимать показания с большой точностью.

Штангенциркуль ШЦ — 3 отличается от предыдущей модели только односторонней конструкцией. Его пара губок предназначена для измерения как внутренних, так и наружных размеров. Эта модель предназначена для измерения самых больших размеров, поэтому сама тоже достаточно велика. А чем больше размеры измерительного прибора, тем больше получаемая при измерении погрешность. Поэтому, помимо вышеописанных конструкций, штангенциркули делятся по индикаторам, с помощью которых снимаются показания.

Согласно этому принципу они одразделяются на нониусные, на которых показания вычисляются самостоятельно, исходя из перемещения рамки, на циферблатные и цифровые. В циферблатных, имеющих маркировку ШЦК, используется тот же механический принцип. На рамке расположена цифровая шкала, связанная со штангой зубчатой передачей. Целые миллиметры считываются по положению края рамки, а их доли уже по циферблату. Такой штангенциркуль имеет более высокий класс точности, чем нониусный, и может составлять до 0,01 мм. Однако он очень уязвим для механических повреждений и загрязнения зубчатой рейки от измеряемых деталей.

С использованием штангенциркуля неразрывно связаны токарное производство, установка различных трубопроводных систем, винтовых соединений и прочих конструкций, требующих повышенной точности.

В то же время, благодаря конструкции, пользоваться им может практически каждый. Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей. В рамку вмонтировано считывающее устройство, показывающее расстояние между измерительными губками. На дисплее имеются кнопки, позволяющие им управлять. Точность такого прибора составляет 0,01 мм и позволяет делать измерения самых мелких деталей, в частности контролировать резьбу. Однако все недостатки электронных приборов присущи и этому инструменту. Изменения параметров штанги под воздействием температурных перепадов немедленно влияют на показания дисплея.

Расширение технических возможностей штангенциркуля.

Штангенциркуль — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Предлагаю свою самоделку, расширяющую возможности этого замечательного инструмента, а именно: рисование окружностей до 28 сантиметров в диаметре. Согласитесь, ведь очень удобно иметь два инструмента в одном! Доработка потребует минимум времени и затрат.

Нам потребуется: автоматический выключатель, карандаш, канцелярская скрепка, клеммная колодка, дюбель, пара болтиков.

Для начала просверливаем штангенциркуль в трёх местах: два отверстия на штанге и одно на нониусе. Отверстия равны 4 мм.

Из ненужного автоматического выключателя извлекаем контактный зажим, а из клеммной колодки — внутреннюю металлическую часть.

Собираем нашу конструкцию: крепим колодку на штанге, а зажим с вставленным в него карандашом на нониусе, для фиксации вставляем часть скрепки.

Расстояние между остриём дюбеля и грифелем карандаша у меня получилось ровно один сантиметр. В дальнейшем этот сантиметр мы и будем прибавлять к радиусу нужной нам окружности, которую хотим начертить. Например, нам нужно начертить окружность радиусом 10 см. Выставляем на шкале штангенциркуля 9 см. и мысленно прибавляем ещё один сантиметр.

Использование штангенциркуля. Как выбрать штангенциркуль для работы домашнего мастера

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0-150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга.
Рамка.
Губки для наружных измерений.
Губки для внутренних измерений.
Линейка глубиномера.
Стопорный винт для фиксации рамки.
Шкала нониуса. Служит для отсчета долей миллиметров.
Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Штангенциркуль относится к профессиональным измерительным инструментам.

Оптимальный выбор возможен на основе учета:

классов точности;
пределов измерения;
удобств пользования;
простоты конструкции;
стоимости.

Назначение

Штангенциркуль любой модели создан для выполнения высокоточных замеров расстояний трех типов:

внешних размеров;
отступов на внутренних полостях;
углублений от базовой поверхности.

Домашнему мастеру штангенциркуль может потребоваться при:

выборе диаметра сверла ;
при ;
вытачивании деталей на токарном станке;
других ремонтных работах.

Конструктивные особенности

Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

базового элемента — штанги;
подвижной части — рамки с дополнительными устройствами.

Штанга

Рамка

Измерительные шкалы

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Обзор конструкций

Все модели штангенциркулей можно разделить на два типа измерительного устройства:

механические со шкалами;
цифровые с дисплеем.

Штангенциркули механической конструкции

К этом типу относят приборы марок ШЦ-1, ШЦ-2, ШЦ-3, ШЦ-К.

Модель ШЦ-1

Модель ШЦ-2

Верхние губки заострены и выполняют две задачи:

Модель ШЦ-3

ШЦ-2 и ШЦ-3 создают со штангами, позволяющими измерять довольно протяженные детали.

Модель ШЦК-1

Штангенциркули с цифровым дисплеем

Одним из представителей этого класса является модель ШЦЦ-1.

чувствительность к внешним электромагнитным полям;
ограниченному ресурсу элементов питания, который к тому же резко сокращается при холодной температуре;
необходимости защиты от влажности и механических воздействий;
повышенная стоимость.

Проверка исправности и подготовка к замеру

осмотр внешнего состояния;
проверка нулевого показания;
оценка качества измерительных поверхностей.

Внешний осмотр

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

установку обеих шкал на ноль;
расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Световые лучи проникнут через дефектные щели и укажут их расположение.

Приемы измерения

Замеры внешних расстояний

Плоскости рабочих поверхностей штангенциркуля необходимо плотно подвести к измеряемой детали.

Ее ось должна быть перпендикулярно расположена к ним.

На длинных заготовках поверхность детали должна располагаться параллельно оси штанги штангенциркуля.

Измерения внутренних расстояний

Определение углублений

Для точного определения углубления необходимо:

обеспечить правильный упор торца штанги в базовую плоскость;
выдвинуть подвижную рамку, плотно прижав концом указателя удаленную поверхность;
обеспечить его кратчайшее расстояние до точки измерения параллельной ориентацией относительно поверхности детали;
зафиксировать стопорный винт;
правильно снять отсчет.

Чаще всего он используется для:

Задавайте вопросы в комментариях, делитесь прочитанным материалом с друзьями в соц сетях.

Расширение технических возможностей штангенциркуля.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

После этого припаиваем кнопку и помещаем ее в слот.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Голосов)

Как использовать штангенциркуль

Несмотря на то, что большинство новых суппортов цифровые, чисто механический штангенциркуль по-прежнему находит свое место в мастерской.

В отличие от цифровых или циферблатных аналогов штангенциркуль:

будет оставаться точным и точным в течение десятилетий,
не зависит от температуры,
работает под водой,
не требует батареек,
можно заморозить, сваренный, закопанный, сожженный или смазанный маслом, и он все равно будет работать,
не подвержен влиянию сильного магнитного поля, а падение
, скорее всего, никоим образом не повредит его.

Этот штангенциркуль, подаренный мне тестем, является показательным. Он работал инженером-строителем, но уже 20 лет на пенсии. Он использовал этот штангенциркуль, когда еще работал, поэтому я не удивлюсь, если он намного старше меня, а мне около 30 лет. Тем не менее, он по-прежнему работает без сбоев, поскольку в тот день, когда он покинул завод (который, вероятно, уже давно исчез). Эти вещи просто длятся вечно.

Несмотря на устрашающий вид, штангенциркуль с нониусом прост в использовании и обеспечивает высокую точность измерений.

Вы можете измерить три разных размера; внешний — с использованием больших губок, внутренний — с использованием меньших губок и глубина — с использованием зонда на конце. Вы будете считать измерения для всех трех одинаково.

Измерение внешних размеров. Измерение внутренних размеров. Измерение глубины.

Основная шкала используется для считывания миллиметров, а шкала Нониуса — для микрометров.

Цифры на основной шкале представляют собой сантиметры (а также дюймы в верхней части). Каждая отметка на основной шкале составляет 1 миллиметр.Цифры на шкале Вернье представляют собой микрометры. Каждая отметка составляет 20 микрометров (или 0,02 миллиметра).

Как измерить

Осторожно сожмите губки вокруг объекта, который вы пытаетесь измерить. Поскольку мы ищем результаты с точностью до миллиметра, слишком сильное нажатие на объект может отрицательно сказаться на измерении.

Затем найдите положение 0 на шкале Нони и обратите внимание, где он находится на основной шкале. Не смотри на край, а только на отметку 0 ! Это даст вам миллиметровую часть вашего измерения.

Нониус 0 находится между 5 и 6 мм по основной шкале.

На фотографии выше 0 находится в диапазоне от 5 мм до 6 мм, поэтому конечный результат будет в этом диапазоне. Вы уже можете оценить, ближе ли оно к 5 мм или 6 мм, в зависимости от того, что ближе к 0 .

В этом случае Vernier 0 ближе к 5, поэтому мы можем оценить окончательный результат примерно в 5,2 мм. Здесь Vernier 0 ближе к 6 мм, поэтому мы можем оценить окончательный результат примерно 5,8 мм.

Наконец, найдите отметку на шкале Вернье, которая лучше всего совпадает с одной из отметок на основной шкале. У вас уже есть приблизительное предположение по основной шкале. На фотографии ниже Vernier 0 ближе к 5 мм по основной шкале, поэтому посмотрите на левую половину шкалы Vernier. Каждая отметка между числами на шкале Нони составляет 0,02 мм. Это даст вам микрометровую часть результата.

Метки Main и Vernier на этом этапе лучше всего совпадают. Поскольку каждая отметка на шкале Нони составляет 0,02, а выделенная отметка находится на 4 пробела справа от 2 (или, альтернативно, на 1 пробел слева от 3 ) , мы читаем это как 28 мм.

Чтобы получить окончательное измерение, просто объедините два числа вместе, разделенных десятичной точкой.

Штангенциркуль более низкого качества будет иметь так называемую нулевую погрешность. Если вы полностью закроете челюсти, отметки 0 на основной шкале и шкале Нониуса должны идеально совместиться.

Высококачественный штангенциркуль, подобный этому, не имеет нулевой погрешности.

Если нет, вычислите значение, как вы делали раньше (но с полностью закрытыми губками), и запишите его где-нибудь. Затем вычтите это значение из каждого из ваших будущих измерений, чтобы компенсировать нулевую ошибку.

Другие примеры

Мы читаем 6 в конце, потому что отметки выровнены на 3 деления справа от 7 на шкале Нони. Это просто совпадение, что они также совпадают с шестью на основной шкале! Если отметки совпадают на последних 0 по шкале Вернье, то часть в микрометрах равна точно 0.

Партнерские ссылки Amazon (только для США и Германии)

Если вы хотите купить штангенциркуль с нониусом или цифровой штангенциркуль, вы можете использовать мои партнерские ссылки на Amazon ниже. Как партнер Amazon я зарабатываю на соответствующих покупках.

Цифровой штангенциркуль

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

ЦИФРОВОЙ СУППОРТ

В. Райан 2004 — 2021 гг.

Цифровой штангенциркуль (иногда ошибочно называют Digital Vernier Caliper) — это точный инструмент, который можно использовать для чрезвычайно точно измеряйте внутренние и внешние расстояния.В Пример, показанный ниже, представляет собой цифровой штангенциркуль как расстояния / измерения, считываются с ЖК-дисплея. Самые важные части были помечены. Более ранние версии этого типа измерительного прибора имели можно прочитать, внимательно посмотрев на британскую или метрическую шкалу и требовалось очень хорошее зрение, чтобы читать мелкие скользящая шкала. Штангенциркули с ручным управлением еще можно купить и остаются популярными, потому что они намного дешевле цифровых версия.Кроме того, для цифровой версии требуется небольшая батарея, в то время как Версия с ручным управлением не требует источника питания. Цифровой штангенциркулем проще использовать, так как измерения четко отображаются и Кроме того, при нажатии кнопки дюйм / мм расстояние можно считать метрическим. или имперский.





Дисплей включается кнопкой включения / выключения.В затем следует соединить внешние челюсти, пока они не соприкоснутся, и должна быть нажата кнопка нуля. Затем цифровой штангенциркуль можно использовать для измерять расстояния. Всегда выполняйте эту процедуру при включении показывать впервые.



ИЗМЕРЕНИЕ ВНЕШНИХ РАССТОЯНИЙ

Измеряемый материал помещается между внешние челюсти и аккуратно сведены вместе.Стопорный винт затягивается так, чтобы челюсти не раздвигались. Цифровой дисплей может тогда прочтите. Расстояние в метрических и британских единицах измерения нажатием кнопки дюйм / мм.




ВОПРОСЫ: 1. Объясните процедуру подготовки к использованию цифрового штангенциркуля. 2. С помощью цифрового штангенциркуля измерьте четыре внешних расстояния

НАЖМИТЕ ЗДЕСЬ ДЛЯ СЛЕДУЮЩЕЙ СТРАНИЦЫ ЦИФРОВОГО СУППОРТА VERNIER

НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ИНДЕКС ПРОЦЕССОВ

Вернье шкала и различные типы штангенциркуля

Штангенциркуль или пара штангенциркулей — это измерительный инструмент, который используется для измерить расстояние между двумя противоположными сторонами объекта.Суппорта использование очень широко: из медицины, науки, машиностроения, деревообработка, обработка металлов, лесное хозяйство.

Около двух тысяч шестисот лет назад люди использовали штангенциркуль. древняя Греция. Самый старый штангенциркуль — тот, который был найден возле Итальянский остров Джильо на корабле шестого века до нашей эры. Эти суппорты были деревянными. Греки, а также римляне использовали штангенциркуль. Другой штангенциркуль найден в Китае, датируемый 9 годом нашей эры, во времена китайской династии Синь.Джозеф Р. Браун изобрел современный суппорт. Этот штангенциркуль был изобретен в 1851 году, и он мог читать до тысячных долей дюйма. К тому же это был очень дешевый инструмент. а это значит, что обычный машинист мог себе это позволить.

Типы суппортов

Есть несколько типов суппортов. Наиболее популярны:

Штангенциркуль
Внутри суппорта
Внешний суппорт
Делитель суппорт
Циферблат суппорт
Цифровой штангенциркуль
Oddleg Caliper
Штангенциркуль микрометра

Штангенциркуль внутри — это измерительный инструмент, используемый для измерения внутренний размер объекта.Его можно отрегулировать вручную с помощью винта.

В отличие от внутренних суппортов, есть суппорты , снаружи , и они используются для измерения внешнего размера объекта. Этот инструмент может дать высокий уровень точности. Он работает так же, как и внутренний суппорт с и без винтов. Этот тип суппортов обычно изготавливается из высокоуглеродистой стали. сталь.

Другой тип штангенциркуля — это делитель , штангенциркуль или компас. которое является популярным названием для него.Штангенциркуль-делитель используется для разметки локации.

Суппорт Oddleg тип штангенциркуля, который используется для рисования линии на заданном расстоянии от край заготовки.

Шкала Вернье

Нониусная шкала это измерительный прибор, который может измерять с огромной точностью. Верньер Шкала используется в навигации учеными, машинистами и при съемках. В другое название нониусной шкалы — нониус, который обычно использовался в Английский язык восемнадцатого века.

Одно из основных применений нониусной шкалы — измерение внешнего диаметры, внутренние диаметры и глубина объекта. При измерении с нониусная шкала, пользователь сначала должен прочитать фиксированную шкалу, а затем должен прочитать более тонкая шкала для наиболее точного результата измерения. Он может показать результаты измерения с точностью до двух знаков после запятой.

Одна из основных причин, по которой нониусные весы работают так хорошо, заключается в том, что способность большинства людей определять, какая из линий выровнена, а какая — нет.Эта способность может даже улучшиться с практикой. Имя его способность — это нониусная острота зрения, и поэтому нониусная шкала имеет преимущество перед другими измерительными приборами.

Другие типы суппортов

Штангенциркуль — это штангенциркуль, имеющий простой циферблат вместо нониусного механизма. Этот циферблат используется для чтения конечная фракция миллиметра или дюйма. Циферблат поворачивается один раз за каждые дюйм или миллиметр.

Штангенциркуль тоже тип штангенциркуля, но с цифровым дисплеем, который дает информация о точном результате измерения в виде цифр в теме.

Один из штангенциркулей, в которых для измерения используется винт, а не ползун, является называется микрометр .

КАК ПОЛЬЗОВАТЬСЯ СУППОРТАМИ? ПОЛУЧИТЕ ЛУЧШЕЕ ОТ VERNIER, НАБОРНЫХ И ЦИФРОВЫХ СУППОРТОВ

В предыдущей статье господин Уоркер попытался помочь вам понять , какой штангенциркуль вам следует использовать.Пришло время объяснить вам, как использовать разные виды этого инструмента и как их читать: у каждого типа есть свои особенности, поэтому вам нужно выбрать тот, который, по вашему мнению, лучше всего подходит для необходимых измерений. Лучшая модель, без сомнения, цифровая. Он чрезвычайно точен и прост в использовании, но многие профессиональные работники предпочитают использовать нониусные или циферблатные.

Перед тем как начать, давайте кратко рассмотрим , что такое штангенциркуль и для каких целей можно использовать этот инструмент .Штангенциркуль — это ручной инструмент , который позволяет выполнять линейные измерения от 0 до 20 см. с точностью до двадцатой миллиметра. По этой причине его также называют двадцатым суппортом .

Штангенциркуль используется прежде всего в механике, а также в гидравлике и деревообработке. Он состоит из нескольких частей: фиксированной части с градуировкой в миллиметрах и дюймах ; подвижный ползун , размещенный на градуированной части, и дополнительная градуированная шкала с 20-миллиметровыми выемками .Кроме того, штангенциркуль включает стержень , интегрированный в курсор , который выступает с противоположного конца при скольжении и позволяет измерять глубину и высоту.

Как пользоваться штангенциркулем

Штангенциркулем вы можете измерить как внутренние, так и внешние размеры и глубину : все, что вам нужно сделать, это просто приложить губки к объекту, который вам нужно измерить, в зависимости от меры, которую вам нужно принять. Затем вы можете прочитать результат измерения на шкале или на дисплее, в зависимости от того, какой измеритель вы используете.

В зависимости от измерения, которое вам нужно сделать, штангенциркуль может иметь разные характеристики:

Внешние размеры: имеет две губки, предназначенные для плотного прилегания к внешним стенкам объекта.
Внутренние размеры: имеет две губки, предназначенные для измерения расстояния между внутренними стенками объекта.
Глубина: имеет стержень, предназначенный для того, чтобы полностью погрузиться в отверстие и затем измерить его глубину.
Универсальный: оснащен комбинацией губок, предназначенной для выполнения нескольких измерений.

А теперь давайте посмотрим подробно, как читать штангенциркуль!

Как читать штангенциркуль

Прежде всего, давайте посмотрим, как использовать штангенциркуль. Нажав на кнопку разблокировки, расположенную в нижней части нониуса , вы можете развести верхнюю и нижнюю челюсти. После перемещения клювов (большие для внешних измерений, меньшие для внутренних измерений) , поместив их на концы объекта, который вы хотите измерить , вам нужно будет прочитать значение, которое вы найдете на основной шкале , в точке совмещения с нулем .Затем вы должны прочитать шкалу нониуса , ища точку, в которой идеально совпадает с основной шкалой : таким образом вы получите значение десятичных цифр. В конце вам нужно просуммировать основную шкалу и шкалу нониуса, чтобы получить окончательное измерение . Если размер не точно соответствует выемке на фиксированном стержне, предыдущая выемка должна считаться , и вы должны считать выемки, показанные на нониусе слева, до той, которая точно совпадает с эталоном. выемка.В случае, если вам нужно измерить глубину, вы должны поместить противоположный конец закрепленной части на внешний край объекта и положить стержень на дно. Очень важно использовать правильные единицы измерения на каждой шкале. Штангенциркуль в основном работает как линейка!

Как читать штангенциркуль

Что касается измерений, сделанных штангенциркулем, при использовании штангенциркуля первое, что вам нужно сделать, это закрыть губки. После этого ослабьте гайку шкалы и установите ее на ноль перед фиксацией и измерением.Возможно, вам придется ослабить винт над или под циферблатом, прежде чем вы сможете его повернуть. Если да, не забудьте снова затянуть винт, когда закончите. . Затем вы можете прочитать значения на шкале и циферблате: стрелка должна показывать значение, которое делает измерение еще более точным. Единица измерения указана на лицевой стороне циферблата. Чтобы получить окончательное измерение, при использовании штангенциркуля вам нужно будет сложить значения, которые вы читаете на основной шкале, и значения на шкале шкалы.Обратите внимание: для получения правильного измерения необходимо умножить на 0,01 все числа, которые вы читаете на циферблатном индикаторе . Кроме того, штангенциркуль можно использовать во влажной среде, и благодаря часам он обеспечивает более точные и удобные для чтения измерения, чем штангенциркуль.

Как пользоваться цифровыми штангенциркулями

Как и предполагалось вначале, цифровые штангенциркули являются наиболее популярными, поскольку они характеризуются различными преимуществами, такими как , простота использования , многочисленные режимы измерения , , которые они предлагают, их долговечность во времени , их широкий диапазон измерения и относительно невысокая стоимость.Кроме того, цифровой штангенциркуль вообще не выдает ошибок считывания.

Но как работают цифровые штангенциркуль? Цифровой штангенциркуль — это высокоточный измерительный прибор, используемый в основном в машиностроении и строительстве. Что касается штангенциркуля этого типа, цифровой электронный индикатор установлен на ползунке, который определяет его движение, в то время как шкала миллиметра обычно выгравирована на корпусе. Дисплеи, которыми оснащены эти датчики, обычно имеют разрешение 0.01 мм . Как правило, показания цифровых датчиков являются сотыми, но есть также пятимиллиметровых датчиков , характеризующихся показанием, отображаемым с точностью до 5 тысячных миллиметра.

Развитие электроники позволило создать миниатюрные индикаторы с очень низким энергопотреблением, настолько, что они могут работать от батарей.

Цифровые штангенциркули
— идеальный инструмент, когда вам нужно выполнять очень точные измерения, особенно на небольших объектах. Прежде всего, перед выполнением любого измерения вам необходимо обнулить инструмент, чтобы вы могли быть уверены в точных измерениях.Затем вы можете начать использовать его для измерения толщины или глубины, как классический штангенциркуль: вы можете считывать измерения прямо на дисплее и сохранять их в памяти штангенциркуля.
При выборе цифрового штангенциркуля необходимо учитывать ряд факторов. Вот некоторые из них:
Глубиномер : это наиболее важная особенность, которую следует учитывать, поскольку он позволяет вам измерять точную глубину отверстия, а также точную толщину любого материала .Поэтому убедитесь, что покупаемый вами калибр имеет прочный ограничитель глубины;
Стопорные винты : они также необходимы, поскольку они обеспечивают идеальную фиксацию измерительных губок и, следовательно, позволяют избежать неприятных неудобств;
Челюсти : внимание! Измерительные губки, как правило, очень хрупкие, поэтому убедитесь, что у интересующего вас цифрового штангенциркуля губки изготовлены из прочных материалов .
Продажа суппортов на Mister Worker
В заключение хотелось бы порекомендовать несколько суппортов отличного качества, выставленных на продажу на нашем сайте, в дополнение к уже упомянутым в предыдущей статье экземплярам.Например, высококачественный штангенциркуль 0–150 мм Metrica 10061 , изготовленный из закаленной нержавеющей стали, имеет четыре измерительные функции , надежную фиксацию винтом и матовую градуированную шкалу. Это один из лучших штангенциркулей в нашем каталоге и идеальный продукт для механических измерений .
Если вам нужен глубиномер, мы рекомендуем Metrica 10820 , подходящий для измерения профиля шин .Как и ранее описанный продукт, он изготовлен из нержавеющей стали; кроме того, этот продукт отличается иглой такой формы, что она может входить в канавки шин .

Электронный штангенциркуль Stahlwille 77371005 — идеальный прибор для измерения протекторов шин. Его дисплей большой и легко читаемый, в том числе благодаря цифрам высотой 9,5 мм . Кроме того, он имеет точность отображения 0,01 мм / 0,0005 « и может очень легко включаться и выключаться благодаря кнопке включения / выключения, расположенной чуть ниже дисплея.Приобретая этот электронный штангенциркуль, вы также получаете литиевую батарею CR2032 1 x 3 В. Другой электронный штангенциркуль, заслуживающий внимания, — это, несомненно, универсальный цифровой штангенциркуль Tesa Technology 00530140 : курсор оснащен направляющей, которая облегчает скольжение, делая его плавным и плавным. Кроме того, его высококонтрастный дисплей шириной облегчает считывание значений, а инструмент оптимально защищен от жидкостей и пыли.Этот цифровой штангенциркуль питается от литиевой батареи 3 В модели CR2032 и имеет невероятную автономность , 12000 часов, .

Одним из лучших штангенциркуля , который мы предлагаем, несомненно, является Wiha 27082 , применимый для внешних, внутренних и глубинных измерений, оснащенный циферблатом диаметром 35 мм для отображения значений. Эта последняя функция устойчива к ударам. Также данная модель отлично подходит для проведения сравнительных измерений.

Штангенциркуль Tesa Technology 00510004 с циферблатом также является фантастическим продуктом, поскольку интегрированное противоударное устройство делает его очень прочным.Кроме того, его большой высококонтрастный циферблат облегчает считывание результатов измерений.

применений штангенциркуля, как использовать штангенциркуль и часто задаваемые вопросы

Что такое штангенциркуль?

Штангенциркуль — это устройство, которое используется для очень точных линейных измерений. Проще говоря, он измеряет прямолинейное расстояние между двумя точками.

Штангенциркуль также используется для измерения диаметра круглых и цилиндрических объектов путем размещения губок штангенциркуля по обе стороны от окружности.

Штангенциркуль с нониусом — очень полезный инструмент, который можно носить с собой в ящике для инструментов.

Что такое шкала Вернье?

Нониусная шкала измеряет точные размеры. Имеет две шкалы; обычная крупная шкала (основная шкала) и шкала внутри нее используются для расчета измерений без каких-либо ошибок.

Нониусная шкала дает точные измерения, потому что она основана на концепции нониусной остроты зрения. Острота нониуса — это тип остроты зрения, который измеряет смещение двух линейных сегментов.Человеческий глаз может легко обнаружить совмещенные и невыровненные линии.

Штангенциркуль обычно показывает метрические или британские единицы измерения, но некоторые штангенциркули измеряют и то, и другое.

Использование штангенциркуля Vernier

Штангенциркуль Vernier полезен для ряда целей, и поэтому он стал удобен в промышленной сфере для профессионалов и инженеров. В этой статье перечислены некоторые из основных применений штангенциркуля:

Штангенциркуль используется в классах инженерных исследований для обучения школьников.Он используется для помощи студентам-физикам средней и старшей школы в проведении измерений различных объектов с «нулевой ошибкой».

Штангенциркуль с нониусом — важное устройство в сталелитейной промышленности. Он используется для измерения внутренних и внешних размеров объектов, состоящих из стали. Он также используется для измерения толщины стальных предметов разной формы.

В хирургических инструментах медицинского сектора используется штангенциркуль, потому что размеры медицинских инструментов должны измерять его с максимальной точностью для медицинского использования.

Scientific Labs используют штангенциркуль для огромного количества целей. Например, чтобы изучить влияние тепловых колебаний на разные металлы, различающиеся по химическим свойствам. Штангенциркуль также используется для точного измерения объектов, которые используются для соединения двух частей двух объектов, тем самым обеспечивая высокую точность.

Несомненно, авиационная промышленность требует чрезвычайно высокой точности. Даже небольшое изменение размеров объекта может привести к серьезным повреждениям, а также к тому, что с ним связано.Для устранения такого рода повреждений системы используются различные типы штангенциркулей с высокой точностью показаний, такие как штангенциркуль с цифровым циферблатом.

Как использовать штангенциркуль?

[Изображение будет скоро загружено]

Штангенциркуль обычно используется для измерения диаметра круглых объектов. Круглые губки штангенциркуля идеально подходят по окружности круглых предметов. Штангенциркуль с нониусом состоит из двух шкал: основной фиксированной шкалы и подвижной нониусной шкалы.Основная шкала имеет показания в миллиметрах. В отличие от стандартных весов штангенциркуль может измерять показания с точностью до 0,001 см. Для точного измерения используется нониусная шкала вместе с штангенциркулем.

Диапазон штангенциркуля

[Изображение будет скоро загружено]

Максимальная вместимость штангенциркуля определяется разницей между наибольшим и наименьшим показаниями измерения. Обычно это полная длина основной шкалы штангенциркуля.Штангенциркуль обычно имеет диапазон 300 мм. Однако на рынке также доступны штангенциркули меньшего диапазона.

Vernier Reading:

[Изображение будет скоро загружено]

Наименьшее измеряемое расстояние, которое может быть зафиксировано штангенциркулем, называется нониусным показанием. Его также называют «разрешающей способностью» штангенциркуля. Имперские штангенциркули обычно имеют разрешение 0,001 дюйма, а разрешение или наименьшее измеряемое расстояние метрического штангенциркуля варьируется в пределах 0.От 02 мм до 0,05 мм. Разрешение указывается в конце шкалы Нони.

Допуск:

Допуск или ошибка прибора — это точность показаний штангенциркуля. Штангенциркули обычно используются для расчета показаний измерений с низким допуском. Показания измерений с низким допуском дают надежные и точные результаты, так как вероятность ошибки минимальна. В целом допуск штангенциркуля составляет около +/- 0,03 мм (+ — 0,0015 дюйма).

Как пользоваться нониусом и цифровыми штангенциркулями

Mar.20, 2015

Штангенциркуль Vernier прецизионный инструмент, который можно использовать для измерения внутренних и внешних диапазонов / интервалов с исключительно высокими точность. Результаты измерений интерпретируются оператором по шкале инструмента. Работа с нониусом и интерпретировать его показания довольно сложно по сравнению с использованием цифрового штангенциркуля, его расширенной версии, которая поставляется с цифровым ЖК-дисплеем, на котором отображаются все показания. Что касается ручного типа инструмента — оба Включены британские и метрические шкалы.

Штангенциркуль

управляется вручную и по-прежнему доступен для покупки и остается популярным из-за того, что дешевле по сравнению с цифровым вариантом. Вдобавок ко всему цифровому варианту требуется небольшая батарея, в то время как его ручной аналог не требует какого-либо источника питания. Тем не менее, цифровой штангенциркуль обеспечивает более широкий диапазон измерения.

В этой статье представлены типы, основы измерения и показания как Vernier, так и Digital описываются суппорты.

Использование нониуса:

Чтобы использовать такое устройство, нам необходимо выполнить следующие шаги:

Для измерения внешних размеров какого-либо предмета предмет помещается в зажимы, которые затем перемещаются. вместе, пока они не закрепят объект.
Первые значащие цифры читаются сразу слева от «нуля» нониусная шкала.
Оставшиеся цифры берутся из нониусной шкалы и ставятся после десятичной точки базовое чтение. Это оставшееся значение соответствует отметке, которая совмещена с любым основным отметка шкалы (или деление). Только одно деление нониусной шкалы совпадает с одним делением на нониусной шкале. основная шкала.

Использование цифрового штангенциркуля:

Электронные цифровые штангенциркули в последние годы стали очень доступными.У них есть несколько добавленных особенности и возможности по сравнению с штангенциркулем Vernier.

Электронный штангенциркуль имеет несколько кнопок для считывания. Один из которых — включить инструмент; Другая — обнулить; третий — для переключения между дюймами и миллиметрами, а в некоторых моделях — для фракции. Точное положение каждой кнопки и то, как они помечены, различаются в зависимости от производитель и модель.Некоторые дополнительные кнопки могут быть добавлены в вашу пользу, например, в моделях Fowler ™ Euro-Cal IV, а именно — от абсолютного до инкрементального Переключатель измерений.

Самый первый шаг

Перед тем, как снимать показания — а это означает, что прежде чем снимать КАЖДЫЕ показания — закройте штангенциркуль и убедитесь, что чтение 0,000. Если нет, сделайте это:

Откройте зажимы примерно на три четверти дюйма.Затем большим пальцем свободной руки сотрите вязку. поверхности челюстей.
Снова закройте суппорт. Если на электронном измерителе показание не 0,000, нажмите кнопку нуля, чтобы что он показывает 0,000. Если вы работаете и вам нужно обнулить штангенциркуль , все, что вам нужно сделать, это повернуть безель так, чтобы игла совпала с 0 .

Четыре основных показания (общие для нониусных и цифровых)

Штангенциркуль может снимать четыре типа показаний: внешнее, внутреннее, глубинное и ступенчатое.Любой штангенциркуль, будь то нониус штангенциркуль или электронный цифровой штангенциркуль, могут выполнять эти измерения. Единственная разница в том, что штангенциркуль цифровой сэкономит ваше время, показывая мгновенные результаты измерений на дисплее. Давайте посмотрим, как вы относитесь к каждое из этих чтений.

1. Внешний размер

Наружные измерения — это самое простое, что вы можете сделать с помощью штангенциркуля. Раздвиньте челюсти, поместите штангенциркулем над объектом, который нужно измерить, и сдвиньте губки до тех пор, пока они не коснутся заготовки.Читать измерение.

Это просто, но если вы сделаете это неправильно, измерение будет неточным. Если штангенциркуль не прямой (то есть перпендикулярно заготовке), замер не будет точный. Точно так же, если есть грязь на губках или заготовке, измерение не будет точный.

2.Внутреннее измерение

Меньшие губки в верхней части штангенциркуля используются для внутренних измерений. Сдвиньте штангенциркуль закрытые, поместите губки для измерения изнутри в пространство, которое необходимо измерить, и раздвиньте губки, как насколько они пойдут. Прочтите измерение.

Немного сложнее держать вещи в правильном порядке, когда вы заглядываете внутрь измерение.Убедитесь, что штангенциркуль не взведен, иначе вы не получите точного измерения.

3. Измерение глубины

Когда вы открываете штангенциркуль, лезвие глубины выступает из дальнего конца. Используйте это лезвие, чтобы получить глубину измерения. Прижмите обработанный конец штангенциркуля к вершине отверстия, которое вы хотите измерить.Открывайте суппорт до тех пор, пока лезвие глубины не коснется дна отверстия. Прочтите измерение.

Может быть сложно удерживать суппорт прямо над отверстием, особенно если только одна сторона суппорт опирается на заготовку.

4. Шаг измерения

Шаг измерения — это скрытое использование штангенциркуля.Многие инструкции пропускают это важное использование. Но однажды вы знаете об этом, вы найдете много применений для измерения шага.

Слегка откройте суппорт. Установите скользящую губку на верхнюю ступеньку заготовки, затем откройте штангенциркулем, пока неподвижная губка не коснется нижней ступеньки. Прочтите измерение.

Составные измерения (только цифровые штангенциркули)

Поскольку вы можете обнулить электронный цифровой штангенциркуль в любой момент, вы можете использовать его для выполнения некоторых необходимых арифметических операций. для сложных измерений.

Межосевое расстояние

Используйте эту процедуру для измерения межосевого расстояния между двумя отверстиями одинакового диаметра.

Используйте внутренние губки, чтобы измерить диаметр одного из отверстий. Прежде чем вынуть суппорт из отверстия, нажмите кнопку, чтобы обнулить измеритель, когда он настроен на диаметр отверстия.
Продолжая использовать внутренние губки, измерьте расстояние между дальними поверхностями двух отверстий. Показания штангенциркуля расстояние между центрами двух отверстий.

Обязательно используйте одни и те же (внутренние) губки для обоих измерений. И помните, что это работает, только если отверстия являются тот же размер.

Сравнение отверстия с валом

Нужно сделать вал или штифт, чтобы он соответствовал существующему отверстию? Или вы расточите цилиндр под поршень? Вы можете использовать свой электронный штангенциркуль для непосредственного считывания разницы в размерах.

Используйте внутренние губки для измерения диаметра отверстия.Перед тем, как вынуть суппорт из отверстия, нажмите на Нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
Для измерения вала используйте внешние губки. Положительное значение (без знака минус) показывает, что вал больше, чем отверстие. Отрицательное значение (знак минус появляется слева от цифр) показывает, что вал меньше отверстия и подойдет.

Штангенциркуль показывает, сколько материала нужно удалить с вала или отверстия, чтобы они подошли.

Остаточная толщина

Когда вам нужно проделать отверстие в заготовке, которое не проходит, вы можете узнать, сколько материала осталось между дном отверстия и другой стороной заготовки. Ваш электронный штангенциркуль может отобразить это расстояние для вас.

Используйте внешние губки для измерения общей толщины заготовки. Прежде чем снимать суппорт с заготовки, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на толщину заготовки.

Теперь используйте лезвие для измерения глубины, чтобы измерить глубину отверстия. Показание штангенциркуля (показано отрицательным числом) — это оставшаяся толщина между дном отверстия и другой стороной заготовки.

Что такое штангенциркуль и его применение? — Цвета-NewYork.com

Что такое штангенциркуль и его применение?

Что вы подразумеваете под штангенциркулем?

: измерительное устройство, состоящее из основной шкалы с фиксированной губкой и подвижной губки с прикрепленным нониусом.

Что такое штангенциркуль простым языком?

Измерительный прибор, состоящий из L-образной рамы с линейной шкалой вдоль ее длинного плеча и L-образной скользящей насадки с нониусной шкалой, используемой для непосредственного считывания размеров объекта, представленных разделением между внутренними и внешними краями. из двух более коротких рук.…

Что такое штангенциркуль для измерения?

Штангенциркуль

может измерять внутренние размеры (с использованием самых верхних губок на рисунке справа), внешние размеры с использованием нижних губок, изображенных на рисунке, и, в зависимости от производителя, измерения глубины с помощью зонда, прикрепленного к подвижной головке и направляющим. по центру тела.

Где используются штангенциркуль?

Нониус может использоваться на круговых или прямых весах, где достаточно простого линейного механизма.Примерами являются штангенциркуль и микрометры для измерения с точностью до допусков, на секстантах для навигации, на теодолитах при геодезии и в целом на научных инструментах.

Сколько существует типов суппортов?

8 различных типов

Какой самый распространенный тип суппорта?

Самые популярные:

Штангенциркуль.
Внутренний суппорт.
Наружный суппорт.
Суппорт делителя.
Циферблат суппорта.
Цифровой штангенциркуль.
Oddleg Caliper.
Штангенциркуль микрометра.

Какой стандарт на суппорт?

Штангенциркули

, обычно используемые в промышленности, обеспечивают точность до 0,01 мм (10 микрометров) или одной тысячной доли дюйма. Они доступны в размерах до 1828 мм (72 дюйма).

Какой тип штангенциркуля проще всего использовать?

Штангенциркуль

В чем разница между штангенциркулем и штангенциркулем?

состоит в том, что штангенциркуль — это устройство, используемое для измерения толщины между двумя поверхностями, особенно для небольших или точных измерений, в то время как нониус — это вторичная шкала с более тонкой градуировкой, чем первичная шкала измерительного устройства; нониус измеряет между градуировками более крупной шкалы.

Как работают штангенциркули?

Нониусная шкала имеет более мелкие деления; в стандартном базовом нониусе, как на рис. 2. 10 делений нониусной шкалы соответствуют 9 делениям основной. Деления нониуса обозначаются от 0 до 9, а затем снова 0. Это означает, что деления на нониусе разделены на 0,9 мм.

Точны ли штангенциркули?

Доступность: суппорты доступны по цене, и их легко купить в Интернете. Точность: навыки человека, выполняющего кожные складки, могут варьироваться, что влияет на точность.Ошибки измерения могут составлять от 3,5 до 5% жира (3). Обучающее видео: вот пример оценки кожной складки на 7 участках.

Сколько кожи нужно, чтобы зажать штангенциркуль?

Концы штангенциркуля должны касаться кожи в непосредственной близости от того места, где ваши пальцы сильно сжимаются. Чтобы устранить различия в измерениях, вы можете ущипнуть три раза подряд и взять меньшую из трех. Штангенциркуль будет указывать на толщину складки кожи в миллиметр.

Полезны ли толстые штангенциркули?

Определение приблизительного процентного содержания жира в организме — очень полезный способ измерения физического прогресса.Штангенциркуль с кожной складкой уже много лет используется для определения уровня жира в организме, и многие тренеры и спортсмены считают, что они являются отличным средством для самооценки и контроля.

Сколько стоит штангенциркуль?

Суппорты

Skinfold могут стоить от пары долларов до более 500 долларов в зависимости от качества и характеристик.

Как измеряются калиперы кожной складки?

Снимите мерки с правой стороны тела. Возьмите складку кожи и с помощью штангенциркуля измерьте толщину с точностью до нуля.5 мм по шкале измерения. Держите штангенциркуль перпендикулярно кожной складке. Точка измерения кожной складки должна находиться на половине длины складки.

Как вы сами пользуетесь измерителем жира?

1.1 Проведение измерения Сведите пальцы вместе, подтягивая жир к мышце под ним. Сожмите складку кожи между штангенциркулем так, чтобы штангенциркуль находился на полпути вверх по складке кожи и примерно в четверти дюйма от ваших пальцев. Нажимайте, пока не получите щелчок.

Как я могу измерить жировые отложения без штангенциркуля?

Как измерить жировые отложения без штангенциркуля

Измерьте тело в дюймах с помощью рулетки.
Взвесьте себя в фунтах с помощью весов.
Определите свою мышечную массу, если вы мужчина.
Если вы женщина, вычислите свою сухую массу тела.
Преобразуйте безжировую массу тела в процентное содержание жира в организме.

Как выглядит 15% жира в организме?

15% телесного жира: этот процент телесного жира обычно попадает в категорию «худой и подтянутый».Можно увидеть очертания мышц, но между ними нет четкого разделения. Мышцы и вены можно увидеть немного, но они покрыты тонким слоем жира. Однако общая форма тела присутствует и заметна.

На каких участках тела следует использовать штангенциркуль для измерения жировых отложений?

Штангенциркуль

— это самый дешевый, простой и портативный метод измерения жира в определенных областях. Используя как минимум три точки на теле — часто используются грудь, пресс и бедра — защипните кожу, оттягивая мышцу от жира, и измерьте складку штангенциркулем.Всегда проверяйте с одной и той же стороны.

Какие 3 участка кожных складок?

Обычно выполняется трехэлементная кожная складка, которая включает грудь, живот и бедро у мужчин и трицепс, надподвздошную кость и бедро у женщин (рисунок 11.1). Пять наиболее часто оцениваемых участков включают трицепс, подлопаточную, надподвздошную, брюшную полость, бедро (McArdle, Katch, and Katch 2005).

Насколько точно сканирование InBody?

Как шкала InBody соотносится со сканированием DEXA? Было обнаружено, что InBody Scale на 98% точнее, чем сканирование DEXA (двухэнергетическая рентгеновская абсорбциометрия).

Как проверить содержание жира в организме?

Чтобы рассчитать процентное содержание жира в организме, сложите размеры талии и бедер, а затем вычтите размер шеи, чтобы определить значение окружности. Например, если ваша талия 30, бедра 36, а шея 13, ваше значение окружности будет 53.

Сколько жира вы можете сбросить за месяц?

В среднем можно ожидать, что вы будете терять от 1% до 3% жира в месяц, но диапазон потери сильно различается у разных людей, потому что существует очень много переменных, которые влияют на состав тела, включая возраст, пол, количество тела. жир и мышечная масса, с которой вы начинаете, и множество гормонов, контролирующих, как…

Каким должен быть процент жира в моем теле для моего возраста?

Хотя ИМТ и другие измерения, такие как процентное содержание жира в организме, служат определенной цели, также важно помнить, что движение тела и осознанный выбор продуктов, которые вы едите, также влияют на ваше общее состояние здоровья….
