Принципы работы пиролизного котла



Твердотопливные котлы давно пользуются популярностью. Они имеют немало преимуществ, постоянно появляются новые усовершенствованные разновидности. Пиролизный котел стоит дороже обычной классической модели, но его цена полностью оправдана. Итак, как работают подобные установки, что за особенности они имеют.

Принципы пиролиза

Чтобы понять, как работает пиролизный котел, нужно разобрать особенности самого процесса пиролиза. Речь о химических реакциях, в ходе которых древесина разделяется на газ и уголь с выделением значительных объемов тепла. Другое название установок – газогенераторные. В качестве катализаторов химических процессов выступают высокие температуры – от 200 до 1200 градусов. Обязательное условие для нормального протекания процесса пиролиза – низкая концентрация кислорода.

Плюсы установок

До того, как разбирать, как устроен пиролизный котел, рассмотрим его преимущества. Главный плюс оборудования – энергоэффективность, максимально экономичное применение топлива. Длительность функционирования при полном заполнении топки в 4-5 раз больше, чем у другого аналогичного оборудования. Можно сэкономить, если купить дрова оптом.

Некоторые пиролизные модели котельного отопительного оборудования горят двое суток и более. Кроме дров, можно применять пеллеты, брикеты, опилки, ветки, кокс, торф, уголь. Сырье имеет разные характеристики, показатели экологичности, стоимость. Самое эффективное горение дает древесина до 100 мм в толщину (можно на треть меньше), поскольку она выделяет максимальные объемы газа. Пиролизный котел на дровах имеет КПД в районе 95%, и это приличный показатель для оборудования категории. Учтите, что значения могут корректироваться с учетом типа используемого топлива, тепловых потерь в здании, площади помещения.

Твердотопливные пиролизные котлы не представляют сложностей в обслуживании и эксплуатации. Они образуют минимум отходов, поэтому дымоход, отсек для золы не требуют частых чисток. Системы идут с гибкими настройками – вы сможете регулировать интенсивность рабочих режимов для максимально равномерного распределения тепловых масс. Мощность установок задают в диапазоне 25-100%. Если интересует качественное оборудование, ознакомьтесь с ассортиментом компании «Котёл 52». Тут представлен широкий выбор твердотопливных пиролизных котлов. Все оборудование идет на гарантии.

Устройство и принцип работы

Как выглядит пиролизный котел, можно посмотреть на фото. Размеры, дизайны разные – они зависят от конкретно модели, ее характеристик, но в целом оборудование достаточно габаритное.

Теперь разберем, как устроен пиролизный котел длительного горения. Для изготовления установок применяется сталь около 4-6 мм в толщину, рабочих камер обычно две – одна для загрузки топлива, вторая для поддержания его горения. Для разделения камер применяется форсунка на керамической основе. Есть система управления, в целях обеспечения максимально удобного доступа ее размещают в верхней части установки.

Важные рабочие узлы пиролизных котлов:

• система регулировки подачи воздуха;
• тепловой обменник;
• коллектор с вентилятором;
• дымоход.

Все составляющие одинаково важны для корректной работы системы.

Работает пиролизный котел длительного горения по принципу сухой перегонки – этот процесс имеет ряд отличий от обычного горения. В первой камере под влиянием высоких температур образуется газ. Он попадает во вторую камеру, где начинает сгорать при контакте с активным углеродом и кислородом. Полученная тепловая энергия в итоге подается на теплоноситель.

Понимание принципа, как работает пиролизный котел на дровах, позволяет делать выводы о его безопасности, экологичности. Токсичные вещества при горении не выделяются, объемы выбрасываемого углекислого газа будут в несколько раз ниже, чем для других котлов.

Что еще нужно учитывать

В пиролизном котле топливо разжигают в обычном режиме, заслонка должна быть открыта. Когда пламя разгорится, систему переводят в пиролиз, задвигая заслонку. В конструкциях с верхним типом закладки бывают проблемы с зависанием дров. Их можно избежать, если применять поленья немного длиннее обычных.

Первое время оборудование во время работы может выделять неприятные запахи. Это не страшно, причина кроется в полимеризации красящих составов, со временем характерный аромат пропадет. Если вас интересует максимальная эффективность горения, обратите внимание на твердые сорта древесины. Лучше всего показывают себя бук, акация, ольха. Хвою нежелательно применять в принципе, смола данных пород забивает системы, может вызывать полный выход оборудования из строя.

Используйте топливо с низким содержанием влаги, процент должен быть не больше 25%. Сырые поленья выделяют мало газов, а горят не дольше сухих. Их применение оказывает негативное воздействие на работу котла, снижает показатели КПД. С течением времени на стенках первичной камеры образуются отложения смол, дегтя. Избежать этого можно, если не покупать хвою, березу для топки. В остальных случаях нужно просто регулярно удалять налет, чтобы он не препятствовал нормальной передаче тепла.

Стоимость твердотопливной пиролизной установки выше среднего, но вложения полностью окупаются в процессе эксплуатации. Если нужно сэкономить, выбирайте простую с точки зрения функционала модель, но проверенного бренда.

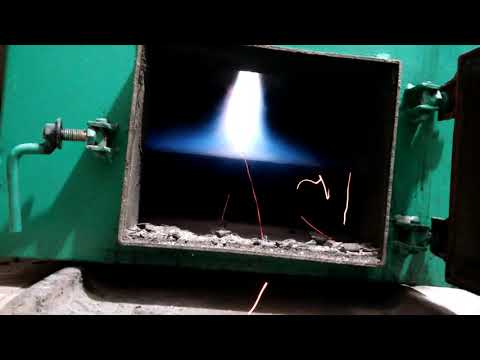

Посмотрите наше видео
