При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.
Общие правила
При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:
- Оптимальное расстояние между крепежом — 40-50 см.
- Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
- Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
Укладывать кабель желательно по прямой — вертикально или горизонтально
В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
Способы крепления к разным поверхностям
Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:
- Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.
В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой - Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
- Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж
Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.
К бетонному столбу
К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.
Один из способов опустить кабель вдоль железобетонного столба
Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.
В металлической трубе
Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.
Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене
Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.
К тросу
Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.
Подвесы для крепления кабеля к тросу
Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.
Крепеж для кабеля и проводов: виды и разновидности
При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.
Вариантов крепления кабелей много
Клипсы для крепления кабеля
При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.
Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.
Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.
Металлические клипсы для крепления кабеля
Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.
Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.
Монтаж на пластиковые клипсы
Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.
Дюбель-клипса
Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.
Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.
Дюбель-стяжка
Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.
Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям
Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.
Кабельные стяжки с площадкой под дюбель (КСП)
Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.
КСП — кабельная стяжка с монтажной площадкой под дюбель
Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.
Клипсы (скобы) с гвоздем
Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.
Пластиковые скобы с гвоздями для открытого монтажа кабеля
Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.
U-образные скобы из степлера
Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.
Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:
Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.
Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:
Плотные
Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.
Твердые
Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.
Тонкие
Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.
Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:
Молли(MOLLY, «зонтик»), частный случай анкерных болтов.
Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.Выглядит вот так:
Из минусов — надо сверлить отверстие предварительно, и не маленькое.
Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло, как будто специально созданное для лоботомии
Выглядит вот так:Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:
Получается вот такая блямба, в которую уже закручивается шуруп:
После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:
Бабочки(дюбеля-бабочки, TNF, TNF-W)
Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.
Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.
Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.
В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.
Вариант первый: провода в трубе.
А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«
Протяжка — это та проволока, что торчит с обоих концов.
Один конец закрепляется на проводе:
А за второй надо аккуратно потянуть, и кабель окажется в гофре.
Штуки в середине — крепления.
Они прикручиваются к стене шурупами:
И в них защелкивается гофра:
Получается вот так:
Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.
Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:
Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.
Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:
Кстати, тут крепления защелкнуты друг в друга.
А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂
А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.
Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.
Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.
На одном из кончиков есть головка с защелкой-храповиком:
А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.
Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.
Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.
Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.
Например на металлическую стяжку:
Так и называются — стяжка из нержавеющей стали.
Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.
Принцип работы:
Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.
Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов
Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).
После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле
Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.
Дергаем:
Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.
Одна из моих самых любимых штук — дюбель-хомут.
Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:
Оборачиваем кабель хомутом:
И запихиваем его в дырку!
Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.
Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.
Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.
Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).
Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.
Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.
И если вы не хотите пропустить обсуждение, поставьте галочку .
А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)
Как крепить кабель-канал к стене?
Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.
Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.
Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.
Типы прокладок проводки
Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.
Открытая прокладка
В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.
К основным «плюсам» способа относится:
- возможность оценки состояние проводов путем осмотра;
- простой монтаж новой линии.
Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.
Клипсы
Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:
- к деревянному основанию клипсы крепят с помощью саморезов;
- в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.
Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.
На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.
Изоляторы
В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.
Хомут-стяжки
Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:
- универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
- возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
- при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.
Кабель-каналы
Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:
- для крепления к деревянному основанию подходят саморезы;
- в кирпичной или бетонной стене сверлят отверстия;
- на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
- если поверхность нельзя сверлить, используют клей.
Положительной стороной данного способа является:
- стойкость к воздействию механических факторов;
- надежная защита кабельной трассы;
- большой выбор моделей – плинтус, магистральный, парапетный;
- возможность быстрого ремонта.
В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.
Пластиковые и металлические скобы
Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.
Скрытая прокладка
В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:
- отсутствие в интерьере лишних элементов;
- не мешает обновлять декоративную отделку;
- повреждение извне практически невозможно.
Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.
Зажимы
Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.
Скоростынущий раствор
При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.
Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.
Дюбель-хомут
Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:
- Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
- С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.
Площадка с монтажными отверстиями
Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:
- монтируется дюбель;
- накручивается платформа;
- фиксируются проводники.
Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.
Особенности применения
Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:
- «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
- Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
- Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.
С течением времени, вариации расположения проводов снаружи стены, без штробления, изменились. На данном этапе развития технологии, чтобы осуществить манипуляцию, применяются специальные каналы в виде короба из пластика или металла. Вмещают в себя электрические шнуры по нормам безопасности внутри помещений. Но, чтобы устанавливать правильно такие короба, нужно знать, как крепятся к разным типам стен.
Нюансы установки и прокладки короба кабель-канала
Чтобы крепление кабель-канала к стене было надежным и обеспечивало безопасность, учитывают совокупные нюансы:
- Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла;
- Также отличаются по форме. В сечении – прямоугольным, круглым или овальным.
По габаритам встречаются мини кабельные каналы, которые практичны и компактны. Но, есть и напольные варианты, которые используют, чтобы реализовать скрытую прокладку. Эта вариация встречается только овальной формы, чтобы не подвергаться излишним механическим нагрузкам.
Помимо этого, кабель каналы могут отличаться другими параметрами и характеристикам. На рынке представлены:
- Плинтусные;
- Односторонние;
- Двусторонние;
- Перфорированные;
- Гибкие – для обхода закругленных выгнутых или вогнутых участков;
- Парапетные;
- Промышленные;
- Прозрачные;
- Угловые и прочие.
Эти параметры учитывают до того, как начинают проводить монтаж кабельного канала к разнообразным типам стен.
Первое, на что необходимо обратить внимание – это то, что короб может быть выполнен из пластика или металла.Порядок крепления кабель-канала на стену своими руками
Так как крепить кабель канал к стене несложно, то можно выполнить эту манипуляцию самостоятельно. Вот, какой порядок действий соблюдают:
- Сначала подобрать правильный короб. Его вписывают по эстетическим характеристикам под обстановку интерьера и не выделяться на стене.
- Учесть, что установка выполняется точно, чтобы не испортить эстетичность помещения.
- Поэтому сначала составляется схема, с учетом особенностей дома и конкретных комнат. Так можно учесть удобство и рациональность размещения линий. Составить кратчайший ход электрической лини между двумя точками.
- Только после составления схемы выполняется разметка с проверкой параллельности и перпендикулярности будущих линий. Помощь окажет здесь уровень для проверки соответствия линии горизонту и вертикали.
- Вдоль горизонталей и вертикалей пишущим инструментов размечаются линии. На этом же этапе отмечается локация коробки распределения, будущих точек присоединения бытовых приборов при помощи вилок или кнопок выключателей.
- Если приходится внести корректировки, то осуществлять это на этапе фиксации кабель-каналов.
Установка выполняется точно, чтобы не испортить эстетичность помещения.Крепление кабель-каналов к гипсокартонным плитам
По причине чрезмерной крошливости гипсокартонных плит, прикрепить такое изделие на данный тип плоскости достаточно проблематично. Любая попытка нарезать резьбу саморезами или сверление отверстий, приведет к нулевой эффективности.
Поэтому, используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность. Установить лучше маленькие в сечении короба позволительно на двухсторонний скотч.
Используют изделия из пластиковых материалов, которые следует закреплять на клеевые составы, обеспечивающие необходимую прочность.Как закрепить кабель-канал на бетонную стену
К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов (как пластмассовых, так и металлических). Так как в бетон можно вкрутить любые типы крепежей.
К бетонной поверхности, за счет высокой механической прочности, можно осуществить монтаж разных по габаритам коробов.Крепление кабель-канала на металл
Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна. Он позволяет добиться максимальной надежности при фиксации массивных конструкция, в которые выкладывают тяжелые кабеля. Такой способ навел применение в промышленных помещениях или офисных зданиях, где нужно выложить большое количество электрических шнуров.
Для бытовых нужд, в преобладающем большинстве случаев, предпочитают саморезы по металлу, в народе они получили название «клопы».
Когда возникает необходимость закрепить конструкцию к металлической поверхности, используют специальный крепеж для кронштейна.Как крепить кабель-канал к кирпичной стене
Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности. Они могут выдержать существенные механические нагрузки. Учитывать особенность кирпичной стены – не высверливать отверстия в шовных линиях, чтобы при фиксации пластикового канала он не испытывал прогибания.
Когда крепится к кирпичной кладке, лучше всего применять дюбели по причине их надежности.Методы крепления к стенам из различных материалов
Прежде, чем начать осуществлять крепление канала для кабеля, независимо от его материала, необходимо четко оценить, на каком типе стены будет проводиться данная манипуляция. В соответствии с этим подобрать способ фиксации.
Необходимо четко оценить, на каком типе стены будет проводиться крепление кабель-канала.Крепление кабель-канала на дюбель-гвозди
Наиболее распространенный тип установки, который отличается универсальностью, простотой монтажных манипуляций и невысокой ценой. Такой вариант подходит для скрытой и открытой вариаций монтажа.
Но, важно учитывать, что дюбеля, так же как саморезы и винты, нужно закручивать до конца. В противном случае, шляпка, которая будет торчать, может повредить изоляцию провода.
Способ применяется на стенах из кирпичной кладки, а также бетонного монолита. Шаг фиксации должен иметь расстояние около 45 см.
Такой вариант подходит для скрытой и открытой вариаций монтажа.Как крепить кабель-канал на клей
Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции. Затем, нанести клей по тыльной стороне канала. После этого проводится фиксация к поверхности. Немного подержать, так клей успеет схватиться.
Стоит помнить, что выбирать клеевые составы рекомендовано в крайних случаях, когда смонтировать по-другому не предоставляется возможным. Например, когда необходимо поставить пластиковую конструкцию на кафельную плитку или дорогие обои.
Для реализации данного варианта крепежа, нарезают сначала пластиковую конструкцию на необходимые по длине секции.Особенности крепежа на саморезы
Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонных конструкциях. Во втором случае необходимо очень аккуратно осуществлять манипуляцию, чтобы не привести к раскрашиванию. Расстояние между соседними саморезами чаще всего находится в интервале 35…45 см. Выбирается по сечению провода и материалам самой стены.
Чаще всего подобный крепеж используют на деревянных поверхностях или по гипсокартонным конструкциям.Можно ли использовать гвозди для монтажа
Применение гвоздиков – это крайне редкие случаи. Не стоит их выбирать по причине.
- Могут надежно войти только в деревянную стену;
- При малейшей механической нагрузке, могут выскочить из деревянной поверхности и привести к повреждению провода;
- Гвоздики могут послужить дополнительной фиксацией к клею, для обеспечения повышенной надежности на случая рассыхания клеевого состава с течением времени.
Применение гвоздей – это крайне редкие случаи.Как нельзя крепить кабель-канал
Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи. Так как здесь может собираться вода от проходимых осадков. В результате чего вероятно возникновение короткого замыкания или других неполадок в электросетях.
Внутри помещений не допускается:
- Крепление отдельных элементов кабель-канала под углом, отличающимся от 90°;
- Также отступают от окна минимум на 10 см;
- Не крепить кабель канал непосредственно у потолка. Придется отступить на 15 см;
- Нельзя закрепить кабель-канал, оставляя огибания углов неприкрытым. В этих местах положено использовать специальные угловые насадки;
- Выбирать для крепежа только те материалы, которые способны обеспечить надежную фиксацию. В противном случае может сформироваться обрыв проводки.
Нельзя крепить такой элемент изделия для электропроводов по поверхности здания снаружи.Что может произойти при неправильном монтаже кабеля-канала
При допущении технологических и конструктивных нарушений во время монтажных работ изделий для прокладки кабелей, проводов и других электрических шнуров, например, телефонных, может произойти:
- Возгорание, если элемент крепежа нарушает целостность изоляции;
- Короткое замыкание, которое способно спровоцировать поломку бытовой техники;
- Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода;
- При контакте между собой могут возникнуть неблагоприятные последствия;
- Учитывать материал и качество стены – это панельный дом, с деревянной облицовкой или каменной и кирпичной кладкой. Это важный фактор, который накладывает условия на выбор крепежных элементов.
Ни при каких обстоятельствах, в одной коробке не располагать силовые и низковольтные провода.Если собственник жилья сам не может справиться с данной задачей или не уверен в своих силах, то лучше прибегнуть к помощи профессионалов. Они смогут обеспечить качество монтажных работ.
Видео: Как закрепить пластиковый короб
выбор размеров и материала, способы фиксации
Кабель-канал позволяет быстро устранить неисправности скрытой электрической проводки. Для этого не придется долбить стены. Монтаж электротехнических лотков можно выполнить в кратчайший период времени. При этом потребуются минимальные затраты.
Рассмотрим порядок действий, необходимый при монтаже кабель-канала. Представим их виды, плюсы и минусы использования.
Использование кабель-каналов для монтажа проводки
к содержанию ↑Классификация кабельных каналов
Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.
Классификация основных видов кабельных каналов:
- Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
- Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
- Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
- Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
- Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
- Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
- Угловые — используются для формирования скрытой проводки под потолками.
- Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
- Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.
Плинтус с кабель-каналом и системой подсветки
к содержанию ↑Как выбрать кабельный канал
Подбор необходимого типа кабельных коробов для монтажа должен вестись в соответствии с материалом, из которого изготовлена стена. Следующим важным фактором станет общее сечение проводов, которые планируется проложить.
Рекомендуется использовать идентичный размер каналов под кабели для каждого элемента электрической сети в помещении (розетка, компьютерный или телевизионный провод). При этом будут дополнительные затраты, но только так можно создать красивый интерьер. Для монтажа эстетичных стыков необходимо использовать внутренние, внешние угловые, Т-образные соединители.
Оформление электропроводки под интерьер помещения
к содержанию ↑Способы крепления
Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.
Саморезы
Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.
Крепление плинтуса с кабель-каналом саморезами
к содержанию ↑Дюбель-гвозди
Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.
Дюбель-гвозди для плинтусов и пластиковых коробов
к содержанию ↑«Клопы»
Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.
Саморезы с пресс-шайбой и сверлом
к содержанию ↑Жидкие гвозди
Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.
Клей жидкие гвозди для пластиковых панелей
к содержанию ↑Этапы монтажа
Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.
Схема электропроводки
Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.
Чертеж прохождения кабель-канала
Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.
Схема прокладки электропроводки по кабель-каналам
к содержанию ↑Покупка электротехнического короба с аксессуарами
Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.
Разметка трассы кабель-канала
По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.
Разметка стен под электропроводку
к содержанию ↑Подготовка кабель-канала к монтажу
На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:
- Использовать два короба, один из них смонтировать цельным.
- Второй отрезать на требуемую длину вместе с защитной крышкой.
- Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.
Фиксация кабель-канала по размеченной трассе
Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.
Крепление кабель-канала к стене
к содержанию ↑Прокладка и закрепление кабелей в канале
При укладке проводов в кабель-канал понадобится придерживаться следующих правил:
- Силовая проводка должна размещаться без скручивания между собой.
- Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
- Фиксация проложенных в коробе проводов выполняется распорками и хомутами.
Установка электрических элементов
Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.
Монтаж розеток в кабель-канале
к содержанию ↑Закрытие крышки
Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.
Дополнительная электрическая проводка в кабельном канале
Случаются ситуации, когда после ремонта требуется добавить дополнительную розетку или другие элементы. Решить указанную проблему при наличии электропроводки, проложенной в кабельной трассе, очень просто. Достаточно приобрести провод, короб и аксессуары одного производителя и добавить требуемую точку.
При необходимости в пластиковом коробе легко уложить дополнительный проводк содержанию ↑Не рекомендуется использовать материал другой фирмы. Это приведет к нарушению эстетичного вида помещения.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
к содержанию ↑Аксессуары кабель-канала
Для удобного монтажа электротехнические короба компонуются специальными аксессуарами:
- заглушками;
- внутренними и внешними углами;
- переходниками;
- Т и Г-образными ответвлениями.
Комплектующие для кабель-каналовПрименение кабель-канала актуально для многих случаев, например:
- при монтаже электрической проводки в деревянных домах с повышенной влажностью;
- для устранения проблем со скрытой электрической проводкой.
Имеется возможность использования различных цветовых гамм. Это позволяет задекорировать смонтированную конструкцию под конкретный дизайн помещения.
Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации
Как крепить кабель канал к стене без сверления
При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?
В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.
Классификация кабельных каналов
Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.
При этом способы прикрепления будут разными.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Детальная классификация их представлена в таблице.
| Классификационный признак | Виды | Описание |
|---|---|---|
| место монтажа | напольные | по своей форме, виду оптимально приспособлены к установочному месту; |
| магистральные | ||
| плинтусные | ||
| цвет | выпускаются разных цветов и оттенков | гармонично вписываются в интерьер комнат |
| размер | разный объем канала — для одного, 2-х, 3-х и более кабелей | габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных |
| число замков | с одним | 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации; |
| с двумя | ||
| материал изделия | алюминиевые | покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны |
| стальные | устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах |
Рынок позволяет подобрать изделия под конкретные условия эксплуатации.
Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.
Подготовка к монтажу, разметка поверхностей
Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).
Инструкция по монтажу
Установите короб по нанесенной разметкеВот как правильно поделить процесс на этапы:
- первоначально составляется схема прокладки электропроводки оптимальным образом;
- линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
- на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
- необходимые корректировки вносятся по ходу работы.
Повороты и углы можно сделать самостоятельноВ конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.
Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.
Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.
При наличии лазера можно не делать разметкуКороба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.
Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.
Легче работу выполнять по схеме: примерил – отрезал – закрепил.
Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
Способы закрепления
Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.
| Способ закрепления | Порядок работы, советы | Монтажная поверхность |
|---|---|---|
| при помощи саморезов | саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется | |
| дюбель-гвоздями (быстрый монтаж) | с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают | позволяет надежно закрепить на бетонной стене, кирпичной, каменной |
| «клопами» | закручиваются шуруповертом через указанное выше расстояние | тонкий металл (меньше 2-х мм) |
| клеем (жидкие гвозди) | наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы | дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности |
Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:
Первые 3 способа предусматривают возможность в целости демонтировать элементы, а 4-й – только с фрагментами отделки. Установленный короб отлично смотрится только на ровных стенах.
Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).
При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.
Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.
При строительстве или реконструкции дома, а также модернизации электросетей возникает необходимость подведения к дому нового электрического кабеля. Для такого подключения, которое осуществляется от опоры линии электропередачи чаще всего используется самонесущий изолированный кабель (СИП). Рассмотрим этапы монтажа и подключения кабеля от опоры к дому, способы подключения проводов на опоре и частые ошибки при выполнении данного вида электромонтажных работ.
Монтаж СИП кабеля от столба к дому
Правильный монтаж СИП кабеля начинается с фиксации и подключения его на опоре, предварительно замерив расстояние от ближайшей опоры до подключаемого объекта. Дело в том, что расстояние от опоры до точки закрепления на здании не должно превышать 25 метров, в противном случае необходимо осуществить установку дополнительного электростолба.
Также важно правильно подобрать сечение электрокабеля СИП. Самым распространенным видом самонесущего провода, который применяется в жилом строительстве, является СИП 4×16.
Закрепление провода на опоре
Первое, что необходимо сделать с проводом – это правильно и надежно зафиксировать его к опоре ЛЭП. Так как сверлить отверстия в электростолбе нельзя, то для крепления СИП используют оцинкованную стальную ленту, бугели (усиленные крепежные элементы для соединения ленты и стягивания), а также специальные кронштейны.
Для того, чтобы закрепить кронштейн на столбе, ленту оборачивают в виде бандажа в два ряда вокруг столба, монтируют между них кронштейн и стягивают, фиксируя ленту скрепками. После этого берут анкерный натяжной зажим, пропускают через него кабель и фиксируют на кронштейне.

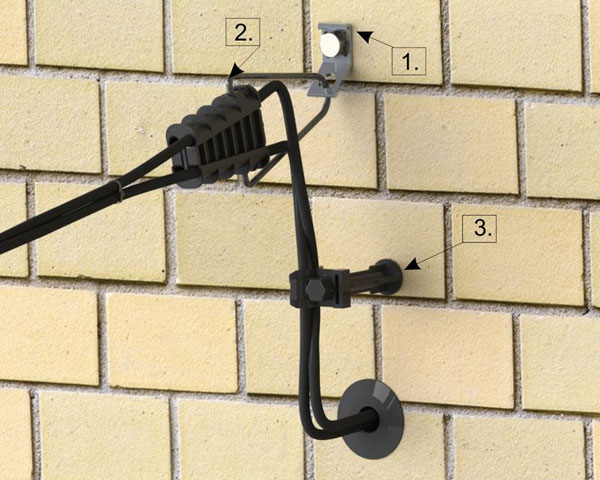

Подвод от столба к дому
Следующая операция – подвод кабеля к дому, его натяжение, фиксация и подключение. Для закрепления провода СИП на фасаде здания используют аналогичный кронштейн, но фиксируя его с помощью анкерных болтов. По СНиП высота фиксации провода на фасаде жилого здания должна равняться 2,75 метра, поэтому, если данный параметр не соответствует конструктивным особенностям дома, то ввод необходимо осуществить через его крышу. Анкера подбирают исходя из материала несущих стен, к которым будет закрепляться кронштейн и провод. Для фиксации провода на кронштейне используется анкерный зажим для провода СИП, такой же, как применялся на опоре.
Важно знать, что вводной кабель от ЛЭП до точки подключения (электрощита) не должен иметь разрывов и соединений, а должен быть цельным.
Важным этапом также является правильное натяжение кабеля, так как чрезмерное провисание негативно сказывается на долговечности и надежности монтируемого провода.
Натяжение СИП провода
Натяжение самонесущего изолированного провода осуществляется при помощи ручной тали (лебедки), которая имеет специальный захватывающий механизм для несущей жилы или всего кабеля СИП. При осуществлении этой работы главное не переусердствовать и четко рассчитать прикладываемое усилие, лучше всего с использованием динамометра. При работе по проекту, в нём обязательно укажут натяжение кабеля. Но если такой документации нет, то можно использовать специальную монтажную таблицу. В такой таблице будет указано значение величины усилия натяжения для различных температурных условий окружающей среды и длины стрелы провеса.
Очень важно, все-таки, применять таблицы и измерять натяжение провода, а не осуществлять монтаж «на глаз». Так как зимой, при неблагоприятных условиях (снегопаде, наледи) кабель не оборвется, а влага не будет стекать по кабелю внутрь здания, и не попадет в электрощит.
Способы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.
Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.
А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов.
При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому. Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху.
Подключение к автомату и счетчику
Ввод в дом и прокладка кабеля к электрощиту осуществляется в специальных металлических кабельных каналах, гофрах или трубах. Обычно для этого применяют обычную водопроводную стальную трубу. При этом важно, чтобы незащищенные проводники электропроводки были недоступны для прикосновения (в том числе случайного) с местами, где часто находятся или проходят люди. Также согласно п. 2.1.79 ПУЭ рекомендуется монтировать кабель в трубе так, чтобы вода не скапливалась в проходе и не проникала внутрь здания, в особенности к электроустановкам.
В электрощите кабель подключается к вводному рубильнику, с предварительной опрессовкой жил штифтовыми наконечниками из сплава алюминия и меди, а от рубильника, к вводному автоматическому выключателю и далее к другим защитным устройствам (УЗО, дифференциальным автоматам и защитным автоматам линий).
Иногда к кабелю СИП, с помощью все тех же прокалывающих зажимов присоединяют ответвления из медного кабеля ВВГнг, а его уже подключают к рубильнику в электрощите или напрямую к вводному автомату (в зависимости от сечения кабеля).
Возможные ошибки при монтаже
При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:
- Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз». Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
- Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
- Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
- Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
- Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.
Меры безопасности
При любых электромонтажных работах самое первое и главное – это соблюдение правил электробезопасности.
- Нельзя производить работы при повышенной влажности, тумане или во время дождя, а также в темное время суток или в сумерках;
- Необходимо применять только сертифицированный и надежный инструменты, кабель и крепеж;
- Нельзя использовать поврежденный кабель;
- Нельзя использовать крепеж и зажимы, которые не предназначены для применяемого типа кабеля;
- Работу производить строго с использованием спецодежды;
- Провода под напряжением изолируются специальными накладками;
- Работа на высоте должны выполняться профессиональными монтажниками с применением машин и механизмов, предназначенных для работы вблизи ЛЭП и имеющих соответствующий наряд-допуск.
Как отследить электропроводку в стене
Многофункциональные устройства для трассировки проводов поставляются с инструкциями, которые позволяют вам отслеживать проводку в ваших стенах. Вы также можете использовать искатели шпилек с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где ваши провода без таких сложных устройств. Там нет одного правильного способа сделать это. Метод, который вы выберете, просто зависит от того, какова ваша цель для отслеживания проводов и что лучше всего подходит для вас.
Вы можете узнать, какие провода подключены к какому автоматическому выключателю без каких-либо инструментов.Если у вас есть какая-либо схема электропроводки для тестируемого здания, это достойный метод для использования. Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто проверяет, что провода и переключатели подключены. Работайте с партнером — один из вас должен оставаться у выключателя, чтобы щелкнуть выключателем, а другой должен следить за тем, какие розетки получают питание. Вы можете сделать это и без партнера, хотя бегать туда-сюда между розетками и выключателями очень сложно и трудоемко.
Запустите все выключатели и включите лампу — включенную — в розетку. Включайте и выключайте выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Отразите переключатели света, чтобы увидеть, в какой цепи включены огни. В кругооборотах, которые идут к большим приборам, таким как сушилки для белья, часто нет других розеток или приборов в кругообороте.
Еще одной практикой нахождения электрических проводов за стенами является использование металлоискателя.Это может быть эффективным методом, если вы знаете, что проводов очень мало и если в стенах не так много других металлических предметов, таких как гвозди.
Если вы отслеживаете электропроводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрики, вам понадобится ваш детектор напряжения и другие инструменты в целях безопасности. Читайте на следующей странице, чтобы узнать больше о безопасности при отслеживании электропроводки.
,Пошаговое руководство и видео — Reolink Blog
Застрял в , как проложить провода камеры безопасности или кабели снаружи или в вашем доме? Вы получите пошаговое руководство, которое покажет вам, как установить проводку наружной и внутренней камеры видеонаблюдения.
Даже если вы впервые используете кабели для камер видеонаблюдения, вы можете установить проводку камеры видеонаблюдения через чердаки / стены, для входной / задней двери, приемной, переднего / заднего двора, цеха, спальни, гаража, склада, подвала автостоянка, ферма, подъезд, даже наверху и т. д.быстро и легко.
Большой совет : Если вы выбираете камеры безопасности с батарейным питанием, вы можете просто размещать камеры на улице или в помещении, не беспокоясь о проводке и кабелях.
ПОДОЖДИТЕ! Проверьте эти специальные предложения, прежде чем уйти:
Прямо сейчас вы можете получить ИСКЛЮЧИТЕЛЬНЫЕ и БОЛЬШИЕ скидки на широкий спектр камер и систем безопасности Reolink, без проводов и подключаемых, внутри и вне помещений.
Полезное руководство по запуску проводов камеры безопасности
Основные вещи, которые вам понадобятся для подключения ваших камер безопасности
Когда вы собираетесь проложить провода камеры видеонаблюдения снаружи или внутри, вам следует подготовить следующие необходимые пункты.
Для камер безопасности PoE :
- Cat 5/6 камеры безопасности провода
- дрель
- Рыбная лента
- PoE инжекторы
Для беспроводных камер безопасности (без батареи) :
- Электрические провода
- дрель
- Рыбная лента
- Удлинитель камеры видеонаблюдения
Для аналоговых камер безопасности :
- RG-59 BNC разъемы
- RG-59 обжимной инструмент
- RG-59 инструмент для снятия изоляции
- RG-59 / syv-75-5 коаксиальные провода
- BNC ствол
- Кусачки
- Стандартный инструмент для обжима проволоки
- Изолента
Перед подключением кабелей вы можете взглянуть на схему проводов камеры безопасности ниже.
Схема подключения IP-камеры безопасности WiFi & PoE
Примечание : Некоторые подробные инструменты здесь не упоминаются. Вы можете увидеть лучшие инструменты для сверления отверстий здесь. Если вам нужно проложить подземные провода для камер видеонаблюдения для наблюдения за вашим садом, подъездной дорогой и т. Д. Необходимы ПВХ / металлические трубопроводы.
Часть 1. Как запустить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по настройке
Установка проводов камеры видеонаблюдения внутри вашего дома, таких как чердак, мансарда, сайдинг и т. Д.это намного проще, чем работа на улице.
Вы можете следовать этому руководству по установке проводов камеры слежения, чтобы скрыть или провести провода в вашем доме.
Шаг 1. Спроектируйте центральный узел наблюдения, прежде чем проложить кабели камеры слежения. Место, где вы размещаете свой NVR / DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Разумное размещение вашего NVR / DVR в вашем доме может помочь вам избавиться от беспорядочной проводки.
Место должно быть легкодоступным, чтобы вы могли удобно установить проводную камеру из любой точки вашего дома.Чердаки и ваш интернет-роутер — идеальные места для NVR / DVR.
Примечание : Здесь вы можете получить полезные советы по размещению камер наблюдения (систем).
Шаг 2 . Выключайте питание при подключении проводов камеры слежения, что может защитить вашу личную безопасность и избежать повреждения ваших устройств.
Шаг 3 . Просверлите отверстие в том месте, где будет выход (для беспроводных камер видеонаблюдения и аналоговых камер безопасности), и используйте выпрямленную металлическую вешалку, чтобы чувствовать себя внутри стены на предмет любых непредвиденных препятствий.
Сверление, несомненно, является одним из лучших и простых способов прокладки проводов камер видеонаблюдения через стены, потолок, виниловый сайдинг и т. Д.
Если вы используете кабель Ethernet Cat 5/6 вашей камеры безопасности, вы можете просто просверлить отверстие, чтобы пропустить кабель Ethernet от камеры к домашнему маршрутизатору или NVR. Если расстояние между вашей камерой и маршрутизатором / NVR слишком велико, вы можете добавить инжектор PoE.
Шаг 4 . Зазор / отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить.Оставьте несколько футов дополнительного провода внутри как для завершения, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам определить, какая камера безопасности работает с каким кабелем.
Шаг 5 . Перейдите туда, где вы хотите установить камеры видеонаблюдения, например, на чердаке, в мансарде, в подвале или в пространстве для ползков, и просверлите отверстие в верхней или нижней стеновой плите в той же полости.
Шаг 6 . Прикрепите провода рыбной лентой, чтобы ловить провода вашей камеры безопасности.
Шаг 7 . Проведите провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться партнер, который предоставит вам провода). Не забудьте использовать защитную крышку провода камеры безопасности или кабелепровод для защиты кабелей.
Надеюсь, что вышеприведенное пошаговое руководство ответило на такие вопросы, как Как пропустить провода домашней камеры безопасности через чердак / стену? Как запустить камеры видеонаблюдения для моего двухэтажного дома?
Как скрыть провода камеры видеонаблюдения в вашем доме
Если вы не хотите, чтобы провода камеры видеонаблюдения разрушали ваш текущий декор дома, вы можете воспользоваться приведенными ниже советами, чтобы скрыть провода камеры видеонаблюдения внутри.
Решение 1. Когда вы просверлите отверстие для прокладки проводки IP-камеры, как, например, проводка камер через потолок, вы можете скрыть кабель камеры видеонаблюдения с помощью защитных проводов.
Вставьте кабель в ограждение и прикрепите ограждение к стене внутри своего дома или протяните их к задней части мебели. Так что никаких проводов не видно.
Решение 2. Покрасить провода. Вы можете прикрепить провода к углу и закрасить их, используя тот же цвет, что и стены.
Решение 3. Проведите провода камеры наблюдения за плинтусом в вашей комнате.
Решение 4. Другой возможный способ скрыть кабели видеонаблюдения — это использовать пластиковую трубку, которая позволяет скрыть провода камеры видеонаблюдения от посторонних глаз и защитить их от пыли и внешних повреждений.
Любитель DIY разместил на YouTube видео, демонстрирующее руководство по установке камеры видеонаблюдения в его доме. (Он прячет провода камеры видеонаблюдения под столом. Что за умная идея!) Вы можете посмотреть видео ниже.
Горячий
Reolink RLC-422PoE Антивандальная камера безопасности
5MP Super HD; IK10 Антивандальный; 4-кратный оптический зум; Наружная / внутренняя защита; Инфракрасное ночное видение 100 футов; Удаленный просмотр в реальном времени и управление.
Если вам необходимо установить проводку наружной камеры видеонаблюдения, вы можете получить подробное руководство ниже, чтобы провести провод камеры видеонаблюдения снаружи.
Bump: Если вы хотите скрыть провода камеры видеонаблюдения снаружи, перейдите к части 2.
часть 2. Как запустить провода камеры видеонаблюдения снаружи
Когда вам необходимо установить IP-камеры на улице, ключевым вопросом является прокладка кабеля для наружной камеры видеонаблюдения.
Вы можете проверить руководство по подключению камер видеонаблюдения от вашего дома к далекой собственности, такой как подъездная дорога, изолированный гараж, палисадник и т. Д., А также инструкции по прокладке кабелей камеры видеонаблюдения изнутри вашего дома наружу, такие как ваше переднее крыльцо.
1. Как управлять камерами безопасности от вашего дома до удаленного пункта назначения
2. Как установить кабельное телевидение камеры видеонаблюдения от вашего дома к точке закрытия
3. Как скрыть провода камеры безопасности снаружи
1. Как запустить и спрятать провода камеры видеонаблюдения снаружи: Проект на расстоянии
При прокладке проводов камеры видеонаблюдения снаружи (особенно при работе на расстоянии) вы можете закопать кабели, чтобы защитить провода от закалки.
Шаг 1 .Запланируйте проводной маршрут камеры слежения. Найдите довольно короткий и легкий путь, чтобы похоронить ваши каналы, чтобы облегчить погребальную работу.
Шаг 2 . Вам нужно использовать защитный кожух, ПВХ или металлические кабелепроводы, чтобы защитить провода камеры домашней безопасности от вмешательства людей и животных — белок (проверьте этот пост, чтобы узнать, как избавиться от них), птиц и т. Д.
Подсказка редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камеры слежения, не забудьте оставить капельницы для предотвращения попадания воды в розетки через отверстие.
Шаг 3 . Если вам необходимо подключить камеру безопасности PoE снаружи, вы можете просто подключить кабель CAT5 / 6, поскольку кабели PoE могут обеспечить как подключение для передачи данных, так и электроэнергию для ваших камер безопасности PoE. Что касается беспроводных камер безопасности, вам просто нужно проложить провода к розетке, обеспечивающей питание беспроводных камер безопасности. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)
Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.
Шаг 5 .Просверлите отверстие для проводов камеры слежения из вашего дома. После того, как отверстие в стене вырезано, вставьте сверло, чтобы просверлить отверстие, чтобы можно было пропустить провода через него. Не забудьте использовать сверло под прямым углом с сверлами для сверления больших отверстий.
Держите отверстия по центру на шпильках. Просверлить отверстие в стене гораздо проще, чем сверлить в полу. Все, что вам нужно сделать, это медленно сверлить и не давить слишком сильно. Остановитесь, когда почувствуете, что дрель пробивает стену.
Шаг 6 .Бери электрические провода / сетевые кабели. Прежде чем вам понадобится проложить провода для ваших камер видеонаблюдения, вам необходимо закопать кабелепровод из ПВХ как минимум на 18 дюймов, в то время как на 6 дюймов для металлического кабелепровода в соответствии с Национальным электрическим кодексом (NEC).
Шаг 7 . Теперь дыры уже сделаны. Ходовые провода идут дальше. Ловить провода довольно легко, когда вы прикрепляете их с помощью рыболовной ленты или натяжного троса. Обмотайте оголенный провод через ушко для рыбной ленты и скрутите конец провода вокруг себя.Поместите изоленту на конец проушины и провода. Теперь вы готовы к вытягиванию проводов.
Шаг 8 . Потяните провода камеры безопасности. Когда один человек будет кормить провода, равномерно потяните все провода. Держите провода распутанными. Что касается человека, тянущего провода на другом конце, потяните провода медленно, например, с интервалом в 2 — 3 фута. Слишком быстрое перетягивание может привести к разрыву проводов и захватить пальцы вашего партнера.
Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, который действительно увлекается проектами DIY).
Некоторые из OP задавали вопросы на форумах, например, «Как проложить кабели для ваших наружных камер безопасности PoE или как установить провода питания для наружных беспроводных камер безопасности?» Надеюсь, что приведенное выше подробное руководство будет полезно.
2. Как установить провода камеры видеонаблюдения изнутри наружу
Если вы просто прикрепите камеру безопасности к кирпичу за пределами вашего дома, например, подсоединив провода камеры наблюдения к жесткой доске, процесс установки будет довольно простым.
Шаг 1 . Решите, где находится камера.
Шаг 2 . Просверлите отверстие от положения камеры до маршрутизатора или сетевого видеорегистратора (для подключения камеры PoE).
Для наружных беспроводных камер видеонаблюдения вам просто нужно просверлить отверстие, чтобы проложить для них силовые кабели.
Шаг 3 . Как уже упоминалось выше, вы можете скрыть провода камеры видеонаблюдения с помощью защитных ограждений.
Подсказка редактора: После прокладки проводов для камер видеонаблюдения снаружи не забудьте скрыть отверстия.В противном случае влага может скапливаться вдоль поверхности кабеля видеонаблюдения и попадать прямо в точки электрического соединения, что приводит к серьезным проблемам, требующим дорогостоящего ремонта.
Вот несколько полезных советов о том, как закрыть проволочные отверстия камеры безопасности в стене:
• Заполните отверстие водонепроницаемыми материалами, такими как силикон и уплотнение воздуховода.
• Используйте водонепроницаемые наружные крышки или проходные втулки, чтобы скрыть отверстия.
3. Как скрыть провода камеры видеонаблюдения снаружи
Один из лучших способов спрятать камеры видеонаблюдения на улице — это провести погребальные провода.
Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер безопасности.
Шаг 1. Спланируйте маршрут для прокладки проводов для вашей IP-камеры на улице. Сделайте маршрут как можно короче, что облегчит погребение.
Шаг 2. Подготовьте трубы для проводки, такие как металлическая труба, ПВХ и т. Д.
Шаг 3. Отметьте точки, где вам нужно сверлить отверстия.
Шаг 4. Хоронить трубы.Согласно Национальному электротехническому кодексу, трубопровод из ПВХ должен быть проложен как минимум 18 дюймов, для металлических труб — 6 дюймов.
Шаг 5. Пришло время запустить кабели камеры безопасности. Используйте рыбную ленту, чтобы натянуть провода.
Теперь вы можете скрыть провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от суровых погодных условий и внешних повреждений, таких как вандализм.
Обновление: Пользователь Reolink делится информацией о том, как он устанавливает купольную камеру безопасности и скрывает провода камеры безопасности снаружи в распределительной коробке.И это выглядит красиво!
Обновление , 11 июня: Если вы хотите узнать, как скрыть кабели камер видеонаблюдения вне помещения в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!
«Запустите провода камеры безопасности» Осторожно,
Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий металлический кабель, были отогнуты на 1-1 / 4 дюйма или больше от края шпильки (рис. A) для защиты проводов от гвоздей и шурупов.(Винты и гвозди 1-1 / 4 дюйма, используемые для закрепления гипсокартона 1/2 дюйма, проникают сквозь шпильки примерно на 3/4 дюйма.)
Если вам необходимо закопать провода вашей камеры видеонаблюдения, сначала прочтите примечания по установке подземного провода, чтобы избежать возможных проблем в будущем.
Часть 3. Руководство по установке камеры видеонаблюдения: все типы включены
Работа по монтажу камер видеонаблюдения является ключевым процессом установки камер видеонаблюдения. Есть еще несколько незначительных шагов, чтобы закончить всю работу по установке.
Вы можете проверить следующие шаги для настройки беспроводных, PoE, беспроводных и аналоговых камер безопасности.
1. Беспроводные камеры безопасности
2. Камеры безопасности PoE
3. Беспроводные камеры наблюдения
4. Аналоговые камеры видеонаблюдения
1. Как установить камеры безопасности с батарейным питанием
Беспроводные камеры видеонаблюдения питаются от батарей и передают данные через WiFi, что делает этот тип камеры видеонаблюдения полностью беспроводным сверху вниз.
В качестве типичного примера мы берем камеру безопасности с батарейным питанием Reolink Argus 2.
Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).
Шаг 2 . Установите аккумулятор в камеру, и тогда вы услышите устную инструкцию, которая поможет вам настроить камеру.
Шаг 3 . Выберите имя и установите пароль для камеры.
Если вы хотите получить камеру безопасности без сверления или установки, попробуйте эту.
2. Как установить камеры безопасности PoE
Камеры безопасностиPoE используют только кабель Ethernet Cat 5/6 для обеспечения передачи данных и питания, что упрощает настройку камер этого типа.
Здесь мы используем IP-камеру безопасности RLC-410 PoE, чтобы показать вам весь процесс установки.
Шаг 1 . Установите камеру в нужное вам положение.
Шаг 2 . Проложите кабель Ethernet от камеры к маршрутизатору или видеорегистратору Reolink.
Шаг 3 . Загрузите и запустите приложение Reolink на своих мобильных телефонах.
Когда ваш смартфон и камера находятся в одной сети, например, в локальной сети, камера будет автоматически добавлена в ваш телефон.
Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.
3. Как установить беспроводные камеры безопасности
Беспроводные камеры видеонаблюдения зависят от сигнала WiFi для передачи данных, в то время как для питания требуется кабель.
Вы можете проверить приведенное ниже руководство по установке, чтобы получить полную процедуру установки для беспроводных камер безопасности.
Шаг 1. Установите камеру в положение, близкое к электрической розетке.
Если электрическая розетка находится немного далеко, вы можете проложить кабель питания для своих беспроводных камер безопасности.
Шаг 2 . Подключите камеру к электрической розетке.
Вам также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для начальной настройки. Вы можете удалить сетевой провод после этого.
Шаг 3 . Загрузите и запустите приложение Reolink на мобильных телефонах iPhone или Android.
Камера будет автоматически добавлена на ваш смартфон, когда вы находитесь в локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции в глобальной сети.
4. Как установить аналоговые системы видеонаблюдения
Аналоговые камеры безопасности должны быть подключены к DVR для работы. Другими словами, этот тип камеры безопасности не может работать автономно.
Аналоговые камеры безопасности будет сложнее установить по сравнению с типом IP-камеры, поскольку камерам нужны кабели для подачи питания, а также необходимо подключиться к DVR с помощью коаксиальных проводов.
Вы можете проверить руководство по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.
Шаг 1 . Определите положение DVR и положение монтажа ваших аналоговых камер видеонаблюдения.
Расположение видеорегистратора должно быть близко к маршрутизатору и сетевой розетке.
Шаг 2 . Подключите камеру к видеорегистратору с помощью коаксиального кабеля. А также подключите камеру к розетке, чтобы получить питание.
Шаг 3 . Подключите камеру к маршрутизатору, чтобы вы могли получать удаленный прямой эфир.
Вы также можете подключить DVR к монитору с помощью кабеля HDMI для локального просмотра в реальном времени.
Вы можете установить камеры видеонаблюдения на потолок, одно- или двухэтажные дома, штукатурку стен, виниловый сайдинг и т. Д. С помощью приведенных выше пошаговых инструкций.
Помимо вышеприведенного подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать более подробную информацию о настройке проводов камеры видеонаблюдения в следующей части.
, часть 4. Подробные ответы на самые часто задаваемые вопросы о «Run Cabling Camera Cable»
Некоторые читатели отправляли нам электронные письма с просьбой предоставить более подробную информацию о прокладке проводов для камер видеонаблюдения, таких как схема проводов камер видеонаблюдения, сращивание, типы и т. Д.
Мы решили добавить часть, которая призвана решить проблемы наших читателей по камерам безопасности и системным проводам. Вам предлагается добавить свои собственные идеи в комментарии ниже! Мы представим ваше мнение в этой статье!
Q 1. Как долго и как далеко я могу запустить провода камеры безопасности
A 1 : Ну, это зависит от источника питания камеры видеонаблюдения и диапазона сетевого подключения.
Вообще говоря, вы можете проложить провода для камер видеонаблюдения в диапазоне 330 футов без проблем падения напряжения.Чтобы обеспечить бесперебойную работу беспроводных камер безопасности, проложите кабели видеонаблюдения в рекомендуемом диапазоне 250 футов.
После прокладки проводов камер видеонаблюдения на улице вы можете добавить проволочный каркас камеры видеонаблюдения для защиты уличных камер от закаливания или кражи со стороны воров.
Подсказка редактора: Если вы планируете прокладывать провода камеры наблюдения за пределами рекомендуемого диапазона, примите во внимание следующие советы:
• Добавьте удлинитель WiFi для усиления сигнала WiFi.
• Используйте удлинители питания.
• Установите бескабельные камеры видеонаблюдения для наблюдения за местами вне сети.
Q 2. Как соединить провода питания камеры безопасности
Может ли проводка камеры безопасности сращиваться?
A 2 : Да, сращивание проводов камеры видеонаблюдения будет легко с помощью приведенного ниже подробного руководства по установке.
Шаг 1 . Используйте свой нож или нож для резки кабеля, чтобы разделить 2 изолированных провода, и удалите половину дюйма изоляции с конца проводов.Будьте осторожны, чтобы не поранить пальцы при перерезании проводов.
Шаг 2 . Соедините кабели вместе (с помощью проволочных гаек), скручивая открытые медные концы. Убедитесь, что вы перекручиваете положительный провод от одного провода к другому (так же, как отрицательный кабель).
Шаг 3 . Соедините 2 силовых кабеля вместе, используя разъемы проводов камеры наблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец разъема. Сделайте то же самое для другого положительного провода и 2 отрицательных проводов.
Не забудьте использовать датчик камеры безопасности, чтобы проверить количество электрического тока, который может нести провод, чтобы избежать возможного выгорания схемы.
Обратите внимание, что неправильное соединение проводов камеры безопасности может привести к неисправности камеры безопасности. Проверьте этот пост, чтобы найти возможные решения, когда ваши камеры безопасности не будут работать.
Q 3. Какие типы проводов камеры безопасности
A 3: При прокладывании проводов для камер видеонаблюдения реализация кабеля подходящего типа избавит вас от огромных головных болей и вызовет техподдержку для решения проблем, которые не должны были случиться.
Типы проводов камер видеонаблюдения обычно включают 3 основных типа: кабели Cat 5/6 Ethernet, сиамские кабели и кабели plug-and-play.
Cat 5/6 Ethernet-кабели — этот тип проводов камер слежения передает данные видео / изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, который предлагает более простое решение для прокладки проводов по сравнению с традиционными камерами видеонаблюдения с проводным подключением.
Дополнительная литература: Проверьте этот пост, чтобы узнать больше о камерах безопасности IP 5/6 Cat.
Сиамские кабели — этот тип проводов камер видеонаблюдения обычно включает в себя 2 типа: RG59 и 18/2. Кабели RG59 — это специальный коаксиальный провод, используемый для подключения камер к цифровому видеорегистратору. 18/2 провода — это два отдельных провода 18-го калибра, которые используются для передачи энергии от источника питания к камерам.
Подключи и работай — этот тип кабелей камер видеонаблюдения имеет разъемы для видео и питания.Длина передачи данных с камеры видеонаблюдения доступна в 25, 50, 100 и 150 футах.
Недостатком проводов камеры видеонаблюдения PnP является то, что они не могут обеспечить высококачественную передачу видео и энергии по сравнению с двумя вышеуказанными типами. И кабели не способны передавать данные сигнала дальше, чем 150 футов.
Q 4. Как установить защитные кожухи для камер безопасности (запрошено читателем в комментарии)
A 4 : Существует 2 основных типа защитных ограждений для камер наблюдения.
Один из типов выглядит как клетка, которая обычно используется для защиты камеры безопасности от закаливания.
Другая, как правило, имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, блеска и т. Д.
Пожалуйста, проверьте следующие шаги, чтобы установить защитные ограждения для защиты проводки вашей камеры безопасности.
Шаг 1 . Свяжите провода камеры безопасности с резиновым кольцом.
Шаг 2 .Используйте защитный кожух, чтобы зафиксировать пучок проводов.
Шаг 3 . Прикрепите защитный кожух с помощью нескольких винтов.
Теперь все готово!
Если у вас есть какие-либо вопросы или идеи по поводу «Как установить провода камеры безопасности», пожалуйста, оставьте их в комментарии ниже! Мы представим ваши вопросы и идеи в этой статье !
,
