Как проверить лампу дневного света мультиметром в домашних условиях

Один из наиболее востребованных источников искусственного освещения – люминесцентные лампы. Они потребляют в 5-6 раз меньше энергии, нежели стандартные лампы накаливания, но при этом светят с той же яркостью. Светодиодные светильники с драйверами являются более экономичными, но в силу своей дороговизны им не удалось вытеснить с рынка лампы дневного света (ЛДС). При длительной эксплуатации люминесцентные лампы могут утратить свою работоспособность. Устранить такие неполадки можно, но для этого нужно знать, как проверить лампу дневного света, в том числе при помощи мультиметра.

Содержание

1. Устройство и принцип работы ламп дневного света
2. Причины перегорания люминесцентных ламп
3. Проверка цифровым тестером
4. Выявление неполадок и их устранение
5. Целостность спиралей-электродов
6. Неисправности в электронном балласте
7. Как проверить дроссель люминесцентного светильника
8. Как проверить стартер
9. Как проверить ёмкость конденсатора тестером
10. Включение люминесцентной лампы без дросселя
11. Схема подключения перегоревших ламп

Устройство и принцип работы ламп дневного света

Масса достоинств ЛДС обусловлена тем, что они представляют собой приборы газоразрядного типа, в которых ультрафиолетовое излучение формируется благодаря электрическим разрядам в испарениях ртути.

Особенность здесь одна – видимое освещение от лампы возникает только после того, как ультрафиолетовое излучение модифицируется. Такое преобразование возможно лишь при применении тех соединений, в которых содержится галофосфат кальция или иные составы с наличием люминофоров.

По принципу функционирования ЛДС можно приравнять к источникам освещения газоразрядного типа. В колбу из стекла помещают инертный газ, предварительно откачав из неё воздух, а после добавляют в газ 30 мг ртути. В оба края сосуда устанавливаются спиралевидные электроды, схожие с нитью накаливания. Они с каждой стороны припаиваются к 2 контактным ножкам, которые помещаются в пластины диэлектрического типа. Внутреннюю поверхность трубки покрывает слой люминофора.

Включается дневной светильник при помощи пускорегулирующего устройства – электромагнитного или электронного типа. Электромагнитное устройство включает в себя основной элемент – дроссель. Это сопротивление балластного типа в форме индуктивной катушки с сердечником из металла, которое последовательно соединено с люминесцентной лампой.

Дроссель необходим для поддержки равномерности разряда и корректировки тока при надобности. Когда лампочка включается, дроссель подавляет пусковой ток до того момента, пока спиралевидные нити не разогреются, а после выдаёт максимальное напряжение от самоиндукции, вследствие чего ЛДС зажигается.

Причины перегорания люминесцентных ламп

Нередко ЛДС перегорает, что придаёт ей схожести с традиционной лампой накаливания. При включении в колбе формируется дуга из электричества, вследствие чего спиралевидные электроды из вольфрама сильно нагреваются. Скачки высокой температуры влекут за собой разрушение и перегорание нитей.

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

Проверка цифровым тестером

Цифровой тестер напряжения

С помощью цифрового тестера можно проверять целостность нитей накала. Выполнить это можно как в режиме прозвонки, так и в режиме проверки сопротивления. Необходимо выставить мультиметр в нужный режим и выполнить проверку спирали с обеих краёв трубки.

В режиме прозвонки, если спираль исправна, тестер выдаст характерный звук – зуммер.

В режиме проверки сопротивления при исправной спирали индикатор мультиметра высветит значение 5-10 Ом.

Перегорание нитей нагрева – наиболее распространённая поломка дневных ламп, которую легко обнаружить при помощи цифрового тестера.

Выявление неполадок и их устранение

Прозвонка электродов мультиметром

ЛДС неисправна в таких случаях:

• не включается;
• временно мерцает перед включением;
• долго мерцает, но не включается;
• гудит;
• мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Вследствие скачков напряжения могут сгореть транзисторы. Их нужно менять. Взять новые можно из старых балластов. После замены необходимо проверить люминесцентный фонарь с помощью лампы на 40 Вт.

Как проверить дроссель люминесцентного светильника

Проверка дросселя без мультиметра

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

• гудение осветительного прибора;
• лампа включается и через время гаснет, темнея по краям;
• ЛДС перегревается;
• внутри трубки появляются «змейки»;
• светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Как проверить стартер

Если светильник стал мерцать сразу после включения, но при этом так и не загорелся – вышел из строя стартер. Выполнить его прозвонку отдельно от ЛДС не получится, так как без напряжения его контакты являются разомкнутыми.

Проверка исправности стартера возможна другим методом – последовательно подсоединив его с лампой накаливания к стандартной электросети.

Основная причина выхода из строя – биметаллическая пластина сильно изнашивается.

Как проверить ёмкость конденсатора тестером

Если конденсатор ЛДС неисправен, её показатель КПД уменьшается до 35-40%. Для осветительных приборов с мощностью не более 40 Вт вполне достаточно конденсатора с ёмкостью 4,5 мкФ. Если она меньше данной нормы, КПД будет уменьшено, если больше – освещение будет мигать.

Для осуществления замера конденсатор необходимо прозвонить мультиметром. При прикосновении щупами выходов детали прибор демонстрирует нескончаемое сопротивление. Когда этот показатель меньше, чем 2 Мом – это симптоматика значительной утечки тока.

Включение люминесцентной лампы без дросселя

Сгоревшую лампу дневного света можно вернуть в работу, если подсоединить её в схему посредством постоянного напряжения, исключая стартер и дроссельный элемент. Здесь поможет использование двухполупериодного выпрямителя с удваиванием напряжения. Если через некоторое время яркость лампы снизится, её необходимо перевернуть в светильнике, вследствие чего сменятся полюса подсоединения.

Данная схема предполагает использование радиоэлементов с показателем напряжения не больше 900 В. Именно такого значения достигает ЛДС при запуске.

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Как проверить люминесцентную лампу мультиметром

Люминесцентные лампы на разных этапах срока эксплуатации могут в разной степени снизить свою работоспособность. Освещенность становится недостаточной, лампа гудит и мерцает, оказывая неблагоприятное воздействие на организм человека. В связи с этим приходится решать задачу, как проверить люминесцентную лампу мультиметром, чтобы устранить выявленные недостатки и причины, вызвавшие их появление.

Содержание

Как работают люминесцентные лампы

Люминесцентные лампы относятся к энергосберегающим, а их работу можно сравнить с различными типами газоразрядных источников света. Все элементы размещаются в стеклянной колбе, из которой предварительно откачан воздух. Взамен закачивается инертный газ с небольшим количеством ртути.

С противоположных сторон установлены спиральные электроды, выполняющие функцию нитей накаливания. Каждый из них соединяется с двумя контактными штырьками, расположенными на пластинах из диэлектрического материала. Внутренняя сторона стеклянной трубки покрыта люминофором. Конструкция всех ламп одинаковая, независимо от размеров колбы. Сами лампы вставляются в специальные светильники.

Для включения осветительного прибора применяется электромагнитная (ЭмПРА) или электронная (ЭПРА) пускорегулирующая аппаратура. Основным элементом ЭмПРА является дроссель, выполняющий функцию балластного сопротивления. Конструктивно он представляет собой катушку индуктивности, включенную последовательно в цепь с лампой дневного света.

Дроссель следит за равномерностью разряда и поддерживает его на одном уровне. В случае необходимости осуществляется корректировка тока. В момент включения происходит сдерживание пускового тока до полного разогрева спиральных нитей. За счет этого они не перегреваются и не перегорают. Далее за счет самоиндукции в дросселе возникает напряжение, от которого и загорается лампа.

Балластное сопротивление должно работать с минимальными потерями мощности, обладать небольшими размерами и весом. Важным требованием является бесшумная работа и величина температуры накаливания, не превышающая 600^С.

Еще одной деталью системы ЭмПРА, играющей важную роль, служит стартер тлеющего разряда. При включении лампы в нем появляется разряд тока, обеспечивающего накал биметаллических контактов. После их замыкания ток в цепи возрастает, и электроды начинают разогреваться.

Через определенное время контакты стартера остывают и цепь размыкается. В этот момент из дросселя на электроды подается высоковольтный импульс, что приводит к появлению между ними дугового разряда. Под его воздействием появляется ультрафиолетовое излучение, а люминофор, нанесенный на стекло, начинает светиться в видимом спектре, то есть лампа загорится.

Люминесцентные светильники нового поколения оборудуются ЭПРА – электронной пускорегулирующей аппаратурой (рис. 3). Срок службы и коэффициент полезного действия таких ламп существенно увеличился. В режиме свечения они могут работать даже с перегоревшей спиралью, в отличие от традиционных ЭмПРА. Кроме того, в современных схемах отсутствуют стартеры.

Балласты электронного типа считаются дорогими и достаточно сложными в ремонте, поэтому в большинстве случаев они полностью заменяются новыми изделиями.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях. В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности. Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 50^{С и ниже, а также при перепадах напряжения свыше 7%. Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.}

Проверка нитей накаливания (спиралей-электродов)

Одной из причин неисправности становятся электроды, выполняющие функцию нитей накаливания. Они помещаются внутрь трубки, наполненной газом, а их концы припаяны к контактным ножкам цоколя, выходящим наружу. Проверка целостности спиралей проводится с помощью мультиметра или тестера, подключаемого к выводам, расположенным на одном из концов стеклянной колбы.

Для проведения замеров на мультиметре устанавливается режим измерения сопротивления с минимальным пределом или режим прозвонки. Проверка спиралей осуществляется поочередно, на обоих концах. Если спирали находятся в исправном состоянии, загорится контрольная лампа, а зуммер будет производить звуковые сигналы. На дисплее мультиметра высветится сопротивление в пределах 5-10 Ом.

В случае отсутствия звуковых и световых сигналов и наличия сопротивления со знаком бесконечности, можно предположить обрыв одной из спиралей, при котором лампа уже не будет работать и должна быть заменена.

Тестирование дросселя

В том случае, когда предыдущая проверка не дала результата, проверяется дроссель, относящийся к наиболее устойчивым элементам лампы. Он ломается намного реже остальных деталей, однако нельзя полностью исключить его возможную неисправность.

Дроссель люминесцентной лампы по своей сути является обычной катушкой индуктивности, внутри которой находится ферромагнитный сердечник с высокой магнитной проницаемостью. Он входит в состав ЭмПРА и при включении лампы так же как и стартер участвует в разогреве катодов и создании высоковольтного импульса. За счет ЭДС самоиндукции внутри колбы создается тлеющий разряд.

После отключения стартера, дроссель за счет своего индуктивного сопротивления поддерживает ток разряда на нужном уровне, обеспечивающем стабильную ионизацию смеси газа и ртути. За счет индуктивности и сопротивления дроссель защищает электроды от перегрева и перегорания под действием переменного тока.

Основными неисправностями данного элемента может стать обрыв или перегорание обмотки, а также нарушения межвитковой изоляции. Обе поломки выявляются с помощью мультиметра, подключенного к выводам дросселя и настроенного на замер сопротивления. Если на табло высвечивается знак бесконечности, следовательно обмотка оборвана или сгорела. Предвестником перегорания чаще всего становится неприятный запах, появляющийся во время работы дросселя.

Если же сопротивление имеет малую величину, то в большинстве случаев оказывается нарушенной изоляция проводников, что в свою очередь приводит к межвитковому замыканию или замыканию обмотки с сердечником.

Проверка работоспособности стартера

Наряду с другими элементами люминесцентной лампы, проверяется исправность стартера. В любом случае корпус светильника следует вскрыть и провести визуальный осмотр внутреннего пространства. Если обнаружены почернения, то это прямо указывает на имеющуюся неисправность. Поэтому придется проверить люминесцентную лампу, в том числе и сам стартер.

Дело в том, что этот компонент наиболее часто подвержен поломкам. Его элементы испытывают постоянные механические нагрузки в условиях многократных перепадов температур. После того как корпус стартера оказывается разобран следует провести осмотр внутренней схемы. Неисправный конденсатор имеет вздутия или бывает полностью разрушен из-за скачков сетевого напряжения. При отсутствии внешних повреждений конденсатор следует проверить мультиметром.

Тестирование конденсатора выполняется на его выводах в режиме омметра, с выставлением на шкале максимального предела замеров сопротивления. При нормальном состоянии данного элемента на табло мультиметра будет показан знак бесконечности. Если же сопротивление составляет 2 Мом и ниже, то возможно недопустимое значение тока утечки в конденсаторе. В домашних условиях не всегда удается точно прозвонить и проверить состояние стартера, для этого рекомендуется воспользоваться исправным светильником. Стартер, оказавшийся неисправным, подлежит замене.

Проверить исправность стартера возможно не только тестером. Для этого стартер аккуратно извлекается из гнезда, без нарушений других элементов схемы. После этого включается питание и контакты в гнезде стартера коротко замыкаются исправным, хорошо изолированным инструментом. Если все остальные детали схемы исправны, то лампа должна загореться.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как проверить конденсатор мультиметром: пошаговая инструкция

Топ лучших мультиметров

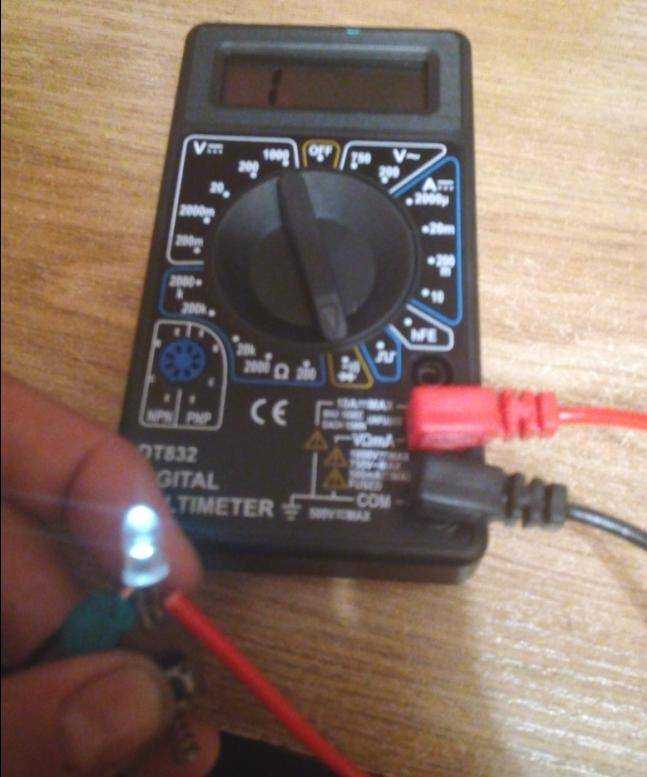

Проверка светодиода мультиметром (тестером) на исправность

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить люминесцентную лампу на исправность

Как проверить люминесцентную лампочку с помощью мультиметра

Люминесцентные лампочки — один из самых дешевых способов осветить дом. Они используют электричество и газ для получения света. Когда дело доходит до обычных ламп, эти лампы используют тепло для генерации света, что может дорого стоить.

Люминесцентная лампа может выйти из строя из-за отсутствия тока, неисправного стартера, сломанного балласта или перегоревшей лампочки. Если вы имеете дело с неисправным стартером или отсутствием тока, вы можете решить эти проблемы без особых проблем. Но чтобы справиться со сломанным балластом или перегоревшей лампочкой, вам необходимо выполнить несколько тестовых шагов.

Ниже приведено полное руководство по проверке люминесцентной лампы с помощью мультиметра.

В общем, для проверки люминесцентной лампы установите мультиметр в режим сопротивления. Затем поместите черный провод на штифт люминесцентной лампы. Наконец, поместите красный провод на другой контакт и проверьте значение сопротивления.

Ниже мы подробно рассмотрим эти шаги.

Как определить перегоревшую люминесцентную лампу? Видео | FixitSam

Если люминесцентная лампа перегорела, ее конец будет более темным. Сгоревшая люминесцентная лампа не может генерировать никакого света. Таким образом, вам, возможно, придется заменить ее новой люминесцентной лампой.

Что такое балласт в люминесцентной лампе?

Балласт является жизненно важным компонентом люминесцентной лампы. Он просто помогает регулировать электричество внутри лампочки. Например, если у люминесцентной лампы нет балласта, лампа быстро перегреется из-за неконтролируемого электричества. Вот некоторые общие признаки неисправных балластов. (1)

• Мигающий свет
• Низкая мощность
• Жужжащий звук
• Необычная задержка запуска
• Выцветание цвета и изменение освещения

Что нужно сделать перед тестированием

Прежде чем приступить к процессу тестирования, есть еще несколько вещей, которые вы можете попробовать. Надлежащий осмотр этих может сэкономить много времени. В некоторых случаях вам не нужно проводить проверку мультиметром. Итак, выполните следующие действия перед тестированием.

Шаг 1. Проверка состояния автоматического выключателя

Причиной неисправности люминесцентной лампы может быть сработавший автоматический выключатель. Не забудьте правильно проверить автоматический выключатель.

Шаг 2. Проверка темных краев Видео | FixitSam

Во-вторых, выньте люминесцентную лампу и проверьте два края. Если вы можете обнаружить какие-либо темные края, это признак сокращения срока службы лампы. В отличие от других ламп, люминесцентные лампы держат нить на одной стороне лампового светильника. (2)

Видео | FixitSam

Итак, та сторона, на которой находится нить, изнашивается быстрее, чем другая сторона. Из-за этого на стороне нити могут появиться темные пятна.

Шаг 3. Проверка соединительных контактов

Обычно люминесцентные лампы имеют по два соединительных контакта с каждой стороны. Это означает, что всего четыре соединительных контакта. Если какой-либо из этих соединительных контактов согнется или сломается, ток может не пройти через люминесцентную лампу должным образом. Поэтому всегда лучше внимательно осмотреть их, чтобы обнаружить любые повреждения.

Кроме того, с погнутыми соединительными штифтами вам будет сложно снова починить лампу. Итак, используйте плоскогубцы, чтобы выпрямить любые согнутые соединительные штифты.

Шаг 4. Проверьте лампочку с другой лампой

Проблема может быть не в лампочках. Это могут быть люминесцентные лампы. Всегда полезно проверить неисправную люминесцентную лампу с помощью другой лампы. Если лампочка работает, проблема в лампе. Итак, замените люминесцентные лампы.

Шаг 5. Правильная очистка держателя

Ржавчина может быстро образоваться из-за влаги. Это могут быть соединительные штифты или держатель, ржавчина может значительно нарушить поток электричества. Поэтому обязательно очистите держатель и соединительные штифты. Используйте чистящую проволоку, чтобы удалить ржавчину. Или поверните лампочку, пока она находится внутри держателя. Этими методами можно легко разрушить отложения ржавчины в держателе.

4-этапное руководство по тестированию люминесцентной лампы

Если после выполнения пяти вышеуказанных шагов люминесцентная лампа по-прежнему не дает положительных результатов, возможно, пришло время для тестирования.

Шаг 1. Установите цифровой мультиметр в режим сопротивления Видео | FixitSam

Чтобы перевести цифровой мультиметр в режим сопротивления, поверните лимб мультиметра на символ Ω. При использовании некоторых мультиметров вам придется установить диапазон на самый высокий уровень. Некоторые мультиметры делают это автоматически. Затем подключите черный щуп к COM-порту, а красный щуп к порту V/Ω.

Теперь проверьте мультиметр, соединив два других конца щупов вместе. Показание должно быть 0,5 Ом или более. Если вы не получили показания в этом диапазоне, это означает, что мультиметр не работает должным образом.

Шаг 2. Проверка люминесцентной лампы

После правильной настройки мультиметра подсоедините черный щуп к одному штырьку трубки, а красный щуп к другому.

Шаг 3. Запишите показания Видео | ФикситСам

Затем запишите показания мультиметра. Показание должно быть выше 0,5 Ом (может быть 2 Ом).

Видео | FixitSam

Если вы получаете показания OL на мультиметре, это означает, что лампа работает как разомкнутая цепь и имеет перегоревшую нить накала.

Шаг 4. Подтверждение вышеуказанных результатов с помощью теста напряжения

С помощью простого теста напряжения вы можете подтвердить результаты, полученные в результате теста сопротивления. Сначала установите мультиметр в режим напряжения, повернув циферблат на символ переменного напряжения (V~).

Затем соедините штыри люминесцентной лампы с люминесцентной лампой с помощью свободных проводов. Теперь подключите два провода мультиметра к гибким проводам. После этого запишите напряжение. Если люминесцентная лампа исправна, мультиметр покажет вам напряжение, аналогичное напряжению трансформатора лампы. Если мультиметр не дает никаких показаний, это означает, что лампочка не работает.

Имейте в виду: Во время четвертого шага основное питание должно быть включено.

Подведение итогов

Чтобы проверить люминесцентную лампу, не нужно быть специалистом по электротехнике. Вы можете выполнить эту работу с помощью мультиметра и нескольких проводов. Теперь у вас есть необходимые знания, чтобы превратить это в проект DIY. Идите вперед и попробуйте процесс тестирования люминесцентных ламп дома.

Взгляните на некоторые из наших статей ниже.

• Как проверить новогодние гирлянды с помощью мультиметра
• Как проверить автоматический выключатель с помощью мультиметра
• Как использовать мультиметр для проверки напряжения проводов под напряжением

---

Справочные материалы
(1) регулировать электроэнергию – https://uk. practicallaw.thomsonreuters.com/8-525-5799?transitionType=Default&contextData =(sc.Default)
(2) продолжительность жизни – https://www.britannica.com/science/life-span

Ссылка на видео

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Свяжитесь со мной

Как проверить люминесцентные лампы с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

1 акции

• Поделиться
• Твит

Флуоресцентная лампа будет производить мало или совсем не светить, чтобы ее можно было объявить мертвой, что раздражает глаза, так это танец света, который она дает. Придет время его заменить. Однако, прежде чем вы отправитесь искать ей замену, вы должны провести тест, чтобы сделать вывод, что это неисправная лампа.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Флуоресцентная лампа использует флуоресценцию для освещения видимого света. В его трубке находится газообразная ртуть, имеющая малый вес. Газ возбуждается электронами электрического тока для получения ультрафиолетового излучения в процессе разрядки электронов. Покрытие внутреннего слоя трубки выполнено из люминофора.

Содержание:

1. Использование цифрового мультиметра для проверки лампы
   • 1. Убедитесь, что сработал не автоматический выключатель
   • 2. Осмотрите
   • 3. Убедитесь, что соединительные контакты не сломаны и не погнуты
   • 4. Проверьте, работает ли лампа в другой лампе
   • 5. Сотрите ржавчину и пыль с держателей
   • 6. Настройте мультиметр на измерение сопротивления между двумя контактами
   • Обратите внимание на показания на экране мультиметра
   • Проверка напряжения
2. Заключение

Люминофорное покрытие — это то, что освещает свет при воздействии ультрафиолетового излучения. Электрический ток поступает в трубку через соединительный штифт, затем на стеклянный стержень и, наконец, на катушку электрода.

Высокая энергоэффективность лампы делает ее лучшим вариантом по сравнению с лампами накаливания.

Использование цифрового мультиметра для проверки лампы

Цифровой мультиметр представляет собой электронное устройство, отображающее показания измерений на ЖК- или светодиодном экране. Они гораздо предпочтительнее аналоговых мультиметров из-за их высокой точности, высокого цифрового сопротивления и того факта, что их показания легко читаются. Они используются для измерения электрических величин, таких как сопротивление, напряжение и ток. В следующей статье вы узнаете, как проводить испытания люминесцентной лампы с помощью цифрового мультиметра.

1. Убедитесь, что сработал не автоматический выключатель.

Автоматический выключатель — это элемент безопасности, который разрывает цепь в случае перегрузки или перезаряда от источника. Вы должны проверить, не разорвана ли цепь. Лампа полностью не будет излучать свет, если сработал автоматический выключатель.

Осмотрите темные поверхности на концах трубки

2.

Визуально осмотрите

Невооруженным глазом найдите темный цвет на краях трубки. Если они присутствуют, срок службы трубки сокращается. Больше электродов разряжается в той части, где находится нить накала, и, следовательно, изнашивается быстрее, чем области, расположенные дальше от нити. Это и является причиной появления нагара на внешней стороне трубки.

3. Проверьте, не сломаны ли и не согнуты ли соединительные штыри

Штыри предназначены для соединения лампы с лампой, и если они сломаны, то в трубку не будет поступать ток. Если они согнуты, у вас возникнут трудности с фиксацией трубки на прежнее место. С помощью носового щипца можно расправить штифты, чтобы они стояли перпендикулярно торцевой поверхности трубы.

4. Проверьте, работает ли лампочка в другой лампе.

Проверьте лампочку в другой лампе. Убедитесь, что контрольная лампа работает. Если она работает ровно, предыдущая лампа неисправна. Проблема может быть в стартере или трансформаторе.

5. Очистите держатели от ржавчины и пыли.

Соединительный штифт может заржаветь из-за влаги, попадающей на медное покрытие. Ржавчину можно удалить, соскребая ее с помощью скребковой проволоки. Кроме того, вы можете повернуть лампочку в держателе, чтобы удалить частицы пыли, застрявшие в держателе. Это следует делать при выключенном переключателе. Если лампа имеет двойную трубку, при проведении этого испытания следует установить обе трубки.

6. Настройте мультиметр на измерение сопротивления между двумя контактами

Проведите тест сопротивления двух контактов с помощью цифрового мультиметра. Ниже описано, как настроить цифровой мультиметр для проверки сопротивления:

• Настройте цифровой мультиметр для измерения сопротивления. Ω — это видимый знак на мультиметре, где должен быть циферблат.
• Выберите максимально возможный диапазон мультиметра
• Подсоедините черный (отрицательный) провод к общему разъему (COM).
• Вставьте положительный провод в разъем напряжения с маркировкой (VΩ). После того, как вы закончите, вы можете включить мультиметр и проверить, работает ли он, подключив черный и красный щупы. Показания на экране должны быть выше 0,5 Ом для исправного мультиметра.

Убедившись в этом, теперь вы можете проверить сопротивление между двумя штырями по обеим сторонам ламп, подключив красный и черный щупы к штырям люминесцентной лампы.

Обратите внимание на показания на экране мультиметра

Показания должны быть близки к нулю для исправного электрода. Любое зарегистрированное сопротивление будет указывать на обрыв цепи. Возможно перегорела нить накала и требуется замена лампочки.

Проверка напряжения

После проверки сопротивления люминесцентной лампы. Следующее, что нужно проверить, это величина напряжения в цепи, когда система включена. Настройте мультиметр на измерение вольт, повернув ручку на отметку переменного напряжения. Обозначается V~. Остальные настройки должны остаться прежними. Ниже приведена процедура, которая поможет вам:

• Завершите электрические цепи с помощью гибких проводов, т.
