Электропроводка под гипсокартоном: особенности укладки

Содержание

Гипсокартон позволяет упростить проведение монтажно-строительных работ при отделке помещений. При помощи ГКЛ можно выровнять стены и потолки, создать многоуровневые и нестандартные конструкции. Несмотря на то, что монтаж материала осуществляется относительно просто, неопытные мастера сталкиваются со сложностями, когда протягивается электропроводка под гипсокартоном.

Способ укладки проводки под гипсокартоном полностью зависит от того, как будет монтироваться гипсокартон.

Данный вид работ требует соблюдения техники безопасности использования электросетей. Сталкиваясь с вопросом, как провести проводку под гипсокартоном, необходимо учитывать, монтируется ли ГКЛ на металлический каркас или закрепляется при помощи клеевого состава, а также другие не менее важные нюансы.

Выбор кабеля

Листы гипсокартона бывают трех видов:

• обыкновенные;
• влагостойкие;
• огнестойкие.

Для отделки помещений в основном применяется первый вид ГКЛ ввиду того, что он дешевле остальных. Однако средняя часть листов подвергается тлению. То есть при возникновении искры возможно воспламенение, вследствие чего в помещение поступают токсичные газы. Поэтому проводка под гипсокартоном должна иметь изоляцию, не подверженную горению.

В большинстве случаев при ремонте используется обычный гипсокартон, по этому в случае проблем в с проводкой он легко воспламенится. Для безопасности необходимо изолировать проводку.

Оптимальным выбором станет кабель, маркированный как нг. Если монтаж листов ведется на металлический профиль, то монтаж электропроводки под гипсокартоном можно производить с использованием продукции с индексом ВВГнг. При этом кабель необходимо закрыть гофром из ПВХ. Такой подход позволит сэкономить, когда прокладывается электропроводка в гипсокартонных перегородках.

Если просвет между отделочным материалом и стеной меньше 15 мм, то рекомендуется остановить свой выбор на кабеле с маркировкой ВВГнг-LS. Он имеет двойную изоляцию, тем самым обеспечивая большую надежность.

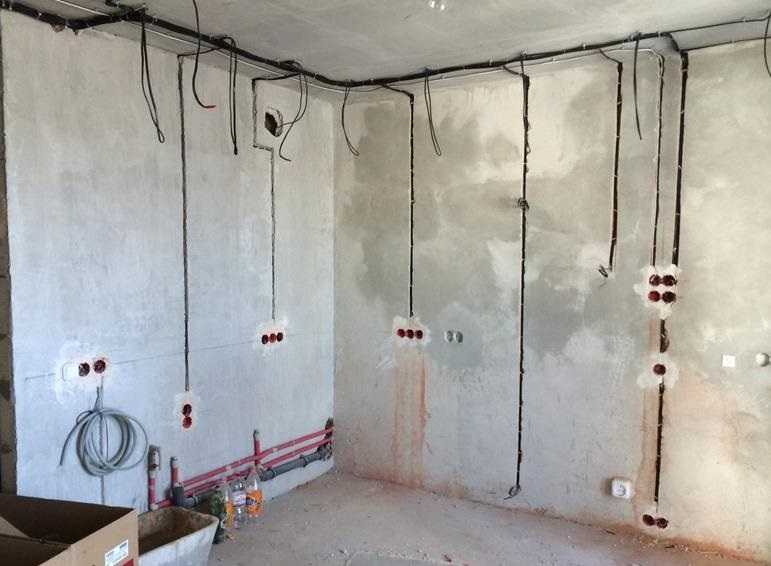

Особенности укладки

Проводка в гипсокартонных перегородках прокладывается параллельно с отделочным материалом. Это означает, что до начала работ необходимо определиться со всеми этапами будущего монтажа и решить ряд вопросов. В частности, потребуется установить:

• как сделать проводку под гипсокартоном;
• какие элементы будут использоваться;
• количество дополнительных элементов и их месторасположение.

Протянуть кабель под гипсокартоном можно различными методами. Важно учесть, что сам материал монтируется одним из двух способов:

• на клеевой состав;
• на металлический каркас.

Это означает, проводка в гипсокартоне в каждом случае укладывается по иной технологии. Первый вариант установки применяется редко ввиду того, что он используется только при условии, если перепад высоты «черновой» стены не превышает 4 мм. Монтаж ГКЛ на каркас является более популярным. Такой вид работ выполняется следующим образом:

1. Вдоль «черновой» стены монтируются на определенном расстоянии кронштейны.
2. К кронштейнам крепятся металлические профили.
3. Между элементами каркаса монтируется слой теплоизоляции.
4. На профилях закрепляются листы гипсокартона.

Последний вариант является наиболее предпочтительным, так как он позволяет не только выровнять стены, но и протянуть провод за гипсокартоном без особых сложностей.

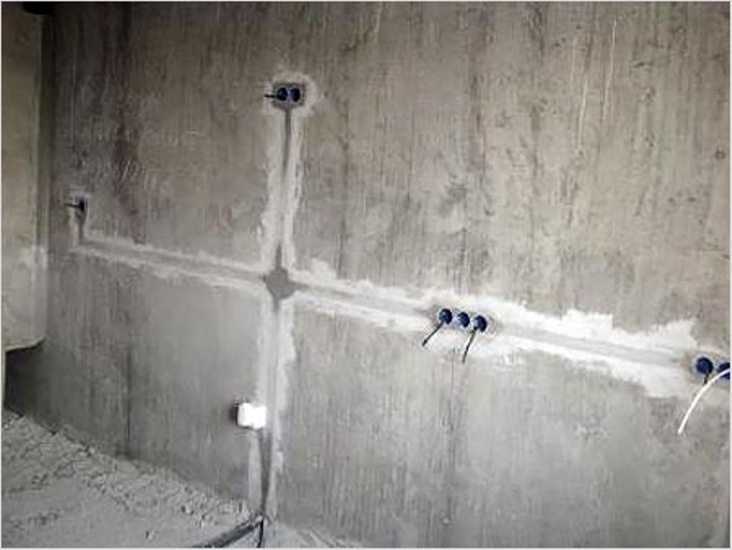

Штробление стен

В случаях, когда предусматривается использование клеевого состава, потребуется предварительно проштробить стены для скрытой укладки проводов. Весь процесс выполняется следующим образом:

1. На стену наносится разметка, вдоль которой в дальнейшем будут проложены кабели. Отдельно необходимо указать места, где запланирована установка выключателей и розеток. Размечая стену, рекомендуется использовать уровень, чтобы исключить образование перекосов. Важно обращать внимание на то, чтобы повороты кабелей были максимально плавными.
2. Штробление стен по разметке. Под розетку и выключатели необходимо выдолбить отверстие глубиной более 35 мм. Для этого используется перфоратор с соответствующей насадкой.
3. Штробы, предназначенные для прокладки электрокабеля, прорезаются при помощи штробореза. Можно также воспользоваться перфоратором.
4. Провод протягивается через гофрированные трубы, которые затем укладываются в канавки. В местах, где предусмотрены розетки и выключатели, кабель должен быть открытым.
5. По окончании работ все штробы шпаклюются.

Выполнив описанные выше действия, можно наносить клеевой состав и монтировать листы гипсокартона.

При установки кабеля в стене необходимо обращать внимание на плавность поворотов кабеля.

Монтаж под металлическим профилем

Уложить электрокабели под гипсокартоном, закрепленном на металлическом каркасе, гораздо проще. Работа начинается с того, что на стены наносится разметка, вдоль которой затем монтируется проводка. Только после этого можно приступать к установке металлического каркаса.

Если работы ведутся в деревянном доме, необходимо внимательно следить за тем, чтобы открытые части кабеля не контактировали со стенами. В данном случае можно установить дополнительный ГКЛ, на который затем крепятся электропровода.

После установки металлического каркаса согласно нанесенной разметке в профилях
просверливаются отверстия, через которые затем протягивается кабель. Диаметр полученного отверстия должен соответствовать размерам гофротрубы.

При протягивании кабеля через отверстия нужно следить за тем, чтобы крепежные элементы профиля (саморезы) не повредили его изоляцию. В конце гофротруба крепится к каркасу при помощи пластиковых хомутов.

Монтаж подрозетников и выключателей

При помощи специальной насадки в гипсокартоне прорезается отверстие диаметром 65 мм. В него будет установлен подрозетник, в нижней части которого располагаются гнезда, предназначенные для протягивания проводов.

Важно отметить, что монтаж розеток необходимо производить в месте, отстоящем от «черновой» стены на расстоянии не менее 50 мм. Через гнезда протягивается кабель и выводится наружу, а подрозетник устанавливается в просверленное отверстие, выравнивается по уровню и закрепляется посредством крепежных винтов.

Теперь можно закреплять гипсокартон на металлический каркас или сажать на клеевую основу. Только после этого можно установить розетку и выключатель. Сама процедура выполняется следующим образом:

1. Разбирается корпус розетки и/или выключателя.
2. К клеммам подводятся оголенные части проводки, которые фиксируются при помощи винтовых зажимов.
3. Проверяется надежность крепления.
4. Клеммная часть устройства помещается в подрозетник, после чего ее необходимо закрепить винтами.
5. Устанавливаются защитные и декоративные элементы.

Перед началом работы с проводкой необходимо отключить питание, а после окончания – проверить, не соприкасаются ли оголенные части проводки с гипсокартоном. Прокладка провода в ГКЛ-коробе на потолке ведется по той же технологии, что была описана выше.

Нюансы

После завершения работ по укладке электрокабелей под гипсокартоном необходимо запомнить схему расположения проводки, так как в дальнейшем на стены навешиваются шкафы, картины и другие предметы.

Каждый подрозетник имеет специальные скобы, которые обеспечивают его дополнительную фиксацию к ГКЛ. При работе в деревянных домах проводку можно укладывать прямо на стены, то есть не нужно делать отверстия в металлическом профиле.

Укладка электропроводки под гипсокартоном – это достаточно простой процесс, который требует от монтажника внимательности и соблюдения техники безопасности при работе с электричеством.

Как штробить стены под проводку без пыли 👉 как правильно сделать?

Прокладка проводки выглядит аккуратнее, когда кабель спрятан внутри стены. Но для того, чтобы его там разместить, нужно сперва вырезать свободное место. Строительные работы сопровождаются большим количеством пыли, грязи, поэтому стоит рассмотреть методики, позволяющие сделать канавку для проводки максимально чисто.

Близость к арматурной сетке

Содержание статьи

• Особенности сверления бетона
• Набор инструментов
• Работа с перфоратором
• Штробление болгаркой под проводку
• Советы для чистой работы
• Сочетание молота и зубила
• Финишные движения
• Только не перфоратор?
• Почему не подходит углошлифовальный прибор?

Особенности сверления бетона

Бетон представляет собой прочную, твердую структуру, одновременно пористую, сильно крошащуюся при контакте с инструментом. Крепкое покрытие крайне сложно нормально пробить вручную, значит, вариант с зубилом отпадает. Можно взять пилу-болгарку, штроборез, но лучше всего пробивает бетонную отделку перфоратор, так как является более мощным электроинструментом, чье изначальное назначение — пробивать твердые материалы.

В соответствии с текущим законодательством, касающегося шума от строительных работ, использовать подобный инструмент можно только с 8 утра до 19 часов вечера. Поэтому нужно выстроить график вырезки соответственно.

Железобетонные конструкции нужно штробить особенно аккуратно, чтобы не попасть насадкой в арматурное укрепление. Резкая вибрация нарушит безопасность стены, сверло или лопатка могут отломаться, сам инструмент, возможно, повредится, например, лопнет патрон у перфоратора или сорвется диск углошлифовальной машинки.

Нельзя выполнять штробление несущих стен, так как от них напрямую зависит целостность всего здания. Если прокладки проводки по несущей поверхности неизбежно, необходимо получить соответствующее разрешение от органов местного муниципалитета.

Снизить количество выходящей пыли помогает предварительное смачивание прорабатываемого участка чистой водой. Одновременно возникает затруднение: штробить мокрую стену гораздо сложнее, чем сухую.

Можно прорезать границы канала под проводку штроборезом или угловой шлифовкой, но среднюю часть все равно придется снимать перфоратором.

Набор инструментов

Штробление выполняется только с использованием специального оборудования. Есть механические варианты и электрические.

Механическое воздействие осуществляется при использовании одновременно молотка с зубилом. Хороший метод, который нельзя применить для всех поверхностей с одинаковым успехом. Более твердые материалы потребуют основательного подхода.

Долото и молоток

Электроинструменты разделяются на аккумуляторные и работающие от сети. Главное, чтобы питания было достаточно для поддержания мощности.

Устройство болгарка отлично прорезает края под укладку проводки, но выходит слишком много строительной крошки с пылью, быстро распространяющейся вокруг. Последствия подобных трудов вымываются далеко не за один подход.

Болгарка

Перфоратор используют отдельно, либо вместе с аппаратом. Пилой намечают границы, а середину удаляют отбойным приспособлением. Можно сразу выбивать лишнее сырье отбойником, но тогда не получится ровных краев. Понадобится заравнивать все вручную.

Перфоратор

Штроборез сочетает положительные качества обоих вышеописанных агрегатов, дополнительно располагая встроенным пылесосом.

Штроборез

Аппарат имеет два алмазных диска малого диаметра, которые можно выставить на нужном расстоянии, отбойная часть, а по бокам плотные завесы, которые не дают грязи разлетаться по помещению. Отходы направляются к засасывающей трубе и удаляются аккуратно.

Работа с перфоратором

Для штробления перфоратором используют специальную насадку в форме лопатки. Такая насадка создает узкую колею, которую как раз требуется достичь.

Деталь ставят только вдоль начерченных линий, так как при поперечном расположении высока вероятность, что отколется лишний кусок от основания. На участках, отведенных под установку розеток, используют штыковую насадку, которой намечают нужное углубление, а расширяют снова лопаткой.

Штробление под проводку перфоратором

Существует еще один способ штробления данным агрегатом. Процесс потребует обычное круглое сверло от 6 до 100 мм в диаметре. Сперва по линии движения с малым шагом, буквально 1-2 см, сверлят цепочку отверстий. Потом сменяют насадку на лопаточную, включают отбойный режим, ставят в самое начало и удаляют пространство, скрепляющее дырочки.

Тем же образом готовят пустое пространство под розетки или выключатели.

Такой подход позволяет сделать штробу с минимальными рисками скола лишнего, но края выемки получаются очень неровными. Потребуется ручная шлифовка.

Сделать глубину в соответствии СНиП возможно, если на требуемом расстоянии от кончика бура закрепить ограничитель или намотать изоленту.

Штробление болгаркой под проводку

Двуручное приспособление отлично подходит для прорезывания плотного бетона, создания многочисленных длинных каналов под проводку.

Для нормальной эксплуатации в данном случае используют алмазный диск, так как его прочность позволяет успешно выполнить запланированный объем работ.

Создание узких линий не потребует привлечения иных приспособлений, так как будет достаточно толщины режущего диска. В ином случае, углошлифовальным аппаратом прорезают боковые линии, а центральную часть счищают отбойным агрегатом.

Штробление выполняют на малой мощности: достаточно 500 Вт при использовании качественных режущих насадок.

Важно соблюдать технику безопасности при работе с угловой пилой, крепко удерживать ее за обе ручки. Нельзя допустить падения прибора, так как несмотря на вероятность моментального выключения, вращение диска не прекратится сразу. Высока вероятность повреждения ног, пола, стен, рядом стоящих людей.

Чтобы фреза не слетела после первых нарезок, нужно туго затягивать гайку крепления.

Советы для чистой работы

Профессиональные строители при штроблении стен под проводку применяют строительные пылесосы. Шумные агрегаты, которые достаточно хорошо справляются с поставленной задачей. Правда, после болгарки даже подобный аппарат не справится с грязью до конца.

Приобретение подобного пылесоса для бытовых целей не оправдано, так как прибор стоит дорого. Тогда на помощь приходят некоторые хитрости от опытных умельцев.

Прорезка бетона чревата облаками пыли, но свести их к минимуму возможно, если поливать участок штробления чистой водой из шланга. Нельзя забывать, что мокрый бетон сложнее прорезать, повышается риск того, что инструмент сорвется, поэтому нужно выполнять все крайне аккуратно, прочно удерживая аппарат.

Можно обойтись без шланга, если имеется помощник, который будет из бутылки поливать диск и стену. Потребуется много внимания, осторожности, чтобы жидкость не попала внутрь инструмента.

Уменьшить масштаб загрязнений можно, застелив пол плотным полиэтиленовым полотном. Дверные проемы закрывают плотной тканью, даже если дверь закрывается очень плотно: пыль все равно проникает, а ткань сильно снизит вывод грязи. Перед самой дверью кладут мокрый придверный коврик.

В крайнем случае, прокладку проводки можно произвести полностью без пыли, но и без штробления. Магазины имеют достаточный ассортимент кабель-каналов и прочих маскирующих приспособлений, которые могут стать дополнительным украшением интерьера.

Если имеются навыки обращения с угловой пилой, можно попробовать сделать боковые кожухи, как у штробореза, самостоятельно, как в следующем видео:

Сочетание молота и зубила

Молоток и стамеска представляют собой классический набор приспособлений для того, чтобы проштробить поверхность, если речь идет не о бетоне или силикатном кирпиче. Менее прочный красный кирпич можно попытаться пробить данным союзом.

Вариант трудоемкий, занимающий много времени. Удобный подход к проработке оштукатуренных плоскостей, не требующий больших затрат.

Сперва нужно нанести разметку будущего канала. Далее долото ставят поперек расчерченной линии, по верхней части ручки стучат кувалдой, выбивая сначала не более 1 см вглубь. При этом выдерживается угол наклона так сильно, что инструмент стоит практически параллельно стене. Большее углубление выполняют за следующий подход, как и расширение, если таковое требуется.

Стамеску не ставят вдоль направления движения, так как почти наверняка будет стесано много лишнего, придется шпатлевать опустевшие участки.

Финишные движения

После того, как основная штроба была проложена, углубление тщательно вычищают от мусора, используя щетку или чистую малярную кисть. При необходимости края вырезанных линий шлифуют до ровного состояния.

Теперь необходимо заделать углубление до одного уровня с основной поверхностью.

Выемку грунтуют в два слоя, оставляя каждый полностью высохнуть в течение 10-12 часов. Можно, конечно, пропустить этот этап, но тогда почти наверняка постепенно проявятся трещины – без сцепления замазка отвалится.

Грунтовка обеспечит необходимый уровень адгезии, а в качестве наполнителя используют шпатлевку. Шпателем набирают небольшое количество раствора, с силой прикладывают инструмент к стене и проводят вбок.

Заделываем проводку

Можно выполнить заделку за несколько шагов, постепенно наращивая пустоту, но тогда нужно продумать, чем и как трамбовать шпаклевку.

Когда раствор полностью просохнет, простенок шлифуют абразивной бумагой вручную или при помощи шлифовальной машинки.

Потом достаточно все вместе с остальной поверхностью покрыть грунтовкой, чтобы приступить к косметической отделке помещения.

Только не перфоратор?

Использование перфоратора, иногда, не только не приветствуется, но также категорически воспрещается.

Применение данного типа электроинструмента является опасным мероприятием, если требуется проложить штробу в панельном доме. Здание из панелей содержит множество несущих стен, а остальные простенки выступают вспомогательными элементами.

Отбойный прибор издает сильные вибрации, от которых расшатывает всю постройку. Как итог, порой обваливаются целые углы домов, падают стены или рушатся сооружения целиком.

Конечно, не с одного раза, даже не от одного ремонта, но уже после проведения первых подобных работ надежность конструкции станет очень сомнительной.

Лучшим выходом станет использование болгарки с молотом и долотом.

Штроборез с отбойной частью также не подойдет, несмотря на то, что тоже можно выставить низкую мощность.

Почему не подходит углошлифовальный прибор?

Угловым шлифовальным прибором иначе называется электрическая пила болгарка с двумя ручками.

Глубина резки алмазной насадки достаточно велика, чтобы достать до арматурной части железобетонных конструкций, поэтому критически важно удерживать прибор на определенном уровне.

Нельзя расширять канал под проводку болгаркой перпендикулярно плоскости диска, так как принцип работы оборудования совсем иной и последствия могут быть критичными, опасными.

Инструмент достаточно тяжелый, сильно ведущий линию движения вперед, поэтому его довольно трудно долго удерживать, приходится работать с перерывами на отдых.

В процессе штробления стремительно вырывается бетонная крошка, пыль. Необходимо пользоваться средствами индивидуальной защиты – очками, респиратором, каской или иным головным убором. Обувь должна быть достаточно твердой, с закрытым носком, чтобы защитить пальцы ног.

Рекомендуется одевать штаны, куртку из плотной ткани, возможно, спецовку, чтобы плотные слои пыли не осели на коже. Толстый слой бетонного напыления сложно вымыть за один поход в душ, отчего сильно пересыхает кожа, вплоть до шелушения и схода верхнего слоя эпидермиса.

Штробление стен под укладку проводки вполне возможно выполнить своими руками, без сильного загрязнения помещений. Важно соблюдать технологию выполнения работ, максимально закрывать пол, дверные проемы и ни в коем случае не забывать о средствах личной защиты, чтобы не повредить органы зрения или дыхания. При использовании очень шумных инструментов лучше запастить специальными наушниками с частичным шумопоглощением.

Подробнее процесс штробления стен под укладку проводки с правилами проведения работ показан в следующем видео:

Как резать гипсокартон для прокладки электрических проводов

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Ли Уоллендер

В этой статье

• Подготовка к резке

• Мелкие тиражи

• Большие тиражи

• Заделка гипсокартона

• Часто задаваемые вопросы

Обзор проекта

Большинство электрических проводов в домах скрыты за гипсокартоном, чтобы защитить и скрыть неприглядные жгуты проводов. Иногда возникает необходимость протянуть провода через стены, если, например, вы добавляете розетку или выключатель в помещение. Прокладка электрического провода через закрытые стены — утомительный проект, который мало кому нравится делать своими руками. Снимать целые листы гипсокартона только для того, чтобы получить доступ к проводу, неэффективно и требует много времени. Скорее, вы хотите удалить наименьшую возможную часть гипсокартона, сохранив при этом достаточно большое отверстие для вставки инструментов и рук. Однако иногда вам нужно разрезать гипсокартон по всей комнате, чтобы правильно провести провода.

Работа с электропроводкой имеет приоритет над эстетикой резки гипсокартона, но это помогает узнать лучшие способы минимизировать ущерб, который вы неизбежно нанесете стенам при прокладке провода. Понимание природы гипсокартона, шпилек и электрических проводов, а также того, как они взаимодействуют друг с другом, позволит вам с большей легкостью реализовать этот побочный проект. Также важно отметить, что для большинства электромонтажных работ, включая прокладку новых проводов, в большинстве населенных пунктов требуется разрешение на электроснабжение. Если вам неудобно заниматься проектами электропроводки своими руками, всегда лучше нанять электрика.

8 различных типов электрических тестеров и их выбор

Оборудование/инструменты

• Тестер напряжения
• Искатель шипов
• Ножовка по гипсокартону
• Меловая линия
• Циркулярная пила
• Мультитул (опционально)
• Рыбная лента
• Горячий клей

Материалы

• Пластиковая пленка/ткань
• Малярная лента или изолента
• Гипсокартон для шпаклевки
• Бумажная лента для гипсокартона
• Составная лента для гипсокартона
• Бэкер поддерживает
• Наждачная бумага средней зернистости
• Мелкая шлифовальная губка (по желанию)

Подготовка к резке

Стены могут содержать электрические провода, водопроводные трубы, изоляцию, поперечные распорки и строительный мусор. Прежде всего, прежде чем резать стену, защитите себя, надев средства защиты глаз, органов слуха и дыхания, прежде чем резать стену.

1. Отключить питание

   При работе с режущими инструментами, замкнутыми пространствами и электрическими проводами первым правилом всегда является отключение электрической цепи, подающей питание в эту область. Отключите все электричество в этой части вашего дома, даже если вы думаете, что в стене нет проводов. Это жизненно важно, потому что процесс обнаружения электрического провода часто может быть случайным.

2. Защита помещения от пыли гипсокартона

   Установите пылезащитный барьер от пола до потолка, используя полиэтиленовую пленку и малярную ленту, чтобы уменьшить количество пыли от гипсокартона при резке. Положите ткань под область резки, которую нужно будет свернуть и выбросить после завершения проекта.

3. Определите местонахождение провода

   Профессионалы-строители используют сканеры с радарной технологией для обнаружения скрытых проводов. Обычный искатель шпилек не найдет провода, но поможет вам найти шпильки, что является ценной информацией, которая может помочь вам найти провод без сканера. Однако некоторые современные искатели шипов теперь имеют возможность предупреждать об обнаружении проводки.

   Если использование искателя не подходит, знайте, что к большинству розеток и некоторых выключателей обычно подходят 2 или более набора проводов. Может быть полезно заглянуть в коробку и определить, где провода входят в коробку: сверху, снизу или иногда по бокам. Это даст вам представление о том, с чего начать трассировку проводов, чтобы случайно не перерезать их.

   Вот несколько других приемов, которые помогут вам найти провода, проходящие через ваши стены.

   1. Электрический провод между настенными розетками обычно проходит горизонтально на высоте около 12 дюймов от пола.
   2. Проводка обычно проходит вертикально вверх или вниз от выключателей света.
   3. Электропроводка обычно проходит параллельно или перпендикулярно балкам.
   4. Редко провода прокладываются по диагонали или под другими углами.

Небольшие прогоны: Резка между чередующимися шпильками

Для горизонтальной прокладки электрических проводов в стенах полезно знать, что большинство настенных стоек имеют диаметр 16 или 24 дюйма по центру.

Наконечник

Поскольку электрические кабели проложены линиями, полезно делать длинные узкие пропилы с помощью ручной ножовочной пилы. Но электрический провод часто проходит сквозь длинные стены, что требует большего, чем ручная резка.

1. Найти шпильки

   Найдите и отметьте малярной лентой или изолентой расположение каждой стойки, так как вы будете резать между ними.

   Для внутренних стен или любых стен, которые не содержат изоляции, можно резать только между чередующимися полостями для стоек. Это вдвое уменьшит количество отверстий, которые вам нужно сделать в стене.

2. Отверстия для сверления

   Сделайте отверстия в гипсокартоне размером примерно 4 дюйма на 4 дюйма, достаточно, чтобы вы могли просунуть руки и дрель, чтобы вырезать отверстие в шпильках для ловли проволоки.

   Старайтесь сверлить ближе к центру стоек или балок — это значительно меньше повлияет на целостность стены. Кроме того, в этих местах проволока должна быть достаточно глубокой, чтобы шурупы для гипсокартона не проткнули ее. Если необходимо просверлить близко к краю, используйте металлические защитные пластины, чтобы закрыть каждую шпильку, просверленную для защиты проводов.

3. Рыбная проволока

   Используйте рыболовную ленту, чтобы направить проволоку вслепую через закрытую полость в просверленные отверстия в шпильке.

   Часто можно вслепую попасть в отверстие самой проволокой. Для этого отверстие в шпильке должно быть большого размера.

   Отрежьте все незакрепленные провода на конце кабеля, чтобы получился как можно более острый конец.

Большие прогоны: резка целых стен

Когда вам нужно справиться с гораздо большими участками, вам неизбежно придется резать всю стену, даже над стойками. Несмотря на то, что это грязно, это самый быстрый способ вырезания длинных узких участков гипсокартона.

Наконечник

Многофункциональный инструмент с деревянным лезвием — более чистый и медленный метод. Врезайте прямо в гипсокартон, даже по шпилькам.

1. Линии привязки

   Чтобы разрезать всю комнату, коридор или другие большие расстояния, проведите две линии мелом на расстоянии 4 дюймов друг от друга.

2. Вырезать стену для доступа

   Установите аккумуляторную циркулярную пилу со старым, использованным лезвием и установите глубину около 5/8 дюйма (для гипсокартона толщиной 1/2 дюйма). Убедитесь, что глубина установлена ​​правильно, так как это является ключевым моментом.

Последний этап: заделка гипсокартона

После установки электрического провода и тестирования цепей и устройств снова отключите электричество, чтобы вы могли закрыть гипсокартон, используя заплатки с подкладкой.

1. Создание патчей

   Для каждого отверстия создайте заплатку размером с отверстие в стене. Не режьте под углом; врезать прямо под углом 90 градусов.

   Наконечник

   Еще один способ заделки гипсокартона — метод заплаты со скошенным срезом: скос отверстия в стене под углом 45 градусов, а затем скос заплатки под углом 45 градусов в обратном направлении. Перед размещением заплатки сотрите немного гипса с обрезанных сторон, чтобы заплата углубилась в стену примерно на 1/16 дюйма.

2. Подставки для клея

   Приклейте поддерживающие опоры (используя деревянные палочки для размешивания краски) внутри отверстия с помощью горячего клея. Снимите заднюю бумагу с заплатки. Это приведет к углублению заплатки в стену примерно на 1/16 дюйма.

3. Смешайте пластыри

   Заполните участки смесью для гипсокартона. Оставьте до полного высыхания. Отшлифуйте наждачной бумагой средней зернистости вокруг пятна. Завершите выравнивание гипсокартона мелкозернистой шлифовальной губкой.

Как резать гипсокартон для электромонтажных работ

Как резать гипсокартон для электромонтажных работ

Магазин будет работать некорректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

11 октября 2022 г.

Большинство электрических проводов в домах спрятаны за гипсокартоном, чтобы предотвратить и скрыть неприглядные жгуты проводов. Например, если вы добавляете розетку или выключатель в комнату, вам может понадобиться протянуть электрические кабели через стены. Прокладка электропроводки через закрытые стены — трудоемкая задача, которая нравится немногим домашним мастерам.

Неудобно и долго вырезать целые листы гипсокартона только для того, чтобы добраться до проводки. Вместо того, чтобы удалять большие участки гипсокартона, удалите минимально возможное количество, сохраняя при этом доступ инструментов и рук. Тем не менее, иногда вам нужно прорезать гипсокартон на всю комнату, чтобы правильно проложить провода.

Знание лучших способов разрезания гипсокартона и прокладки электрических проводов имеет решающее значение как для безопасности вашего дома, так и для внешнего вида ваших стен. Помня о том, где расположены шпильки и как они взаимодействуют с проводами, вы сможете значительно упростить этот проект. Важно отметить, что для большинства электромонтажных работ требуется разрешение от вашего города.

Инструменты, которые вам понадобятся

• Универсальный нож
• Рулетка
• 4-футовый уровень
• Искатель шпилек
• Карандаш или ручка
• Сверло с лопастным сверлом 1/2 дюйма (или больше)
• Пила или сабельная пила (дополнительно)
• Ножовка для гипсокартона (дополнительно)

Материалы, которые вам понадобятся

• Проволочная форма или другая направляющая для поверхностного монтажа
• Кабель Romex 14/2 в неметаллической оболочке (NM-B)
• Проволочные скобы

Как вырезать гипсокартон для электропроводки

При вырезании в стене могут быть спрятаны электрические провода, водопроводные трубы, изоляция, поперечные распорки и строительный мусор. Перед резкой наденьте защитные очки, наушники и пылезащитную маску, чтобы защитить себя от потенциальных опасностей.

1. Отключите электрическую цепь, которая подает электричество в эту область. Даже если вы считаете, что в стене нет проводов, отключите все электричество в этой части вашего дома.
2. С помощью универсального ножа прорежьте краску и бумагу на поверхности гипсокартона. Будьте осторожны, чтобы не повредить настенную панель под ней. Сделайте горизонтальный разрез в верхней части стены и вертикальный разрез сбоку.
3. Найдите шпильки в стене с помощью искателя шпилек. Отметьте их расположение карандашом или ручкой, чтобы знать, где не обрезать.
4. Используйте дрель с 1/2-дюймовым сверлом (или больше), чтобы просверлить отверстие в гипсокартоне. Отверстие должно быть достаточно большим, чтобы кабель в оболочке легко проходил через него.
5. При необходимости используйте пилу Sawzall или сабельную пилу, чтобы прорезать любые стойки на пути. Старайтесь не перерезать электрические провода, которые могут быть спрятаны в стене.
6. С помощью пилы для гипсокартона вырежьте отверстие для электрической коробки. Отверстие должно быть достаточно большим, чтобы вместить коробку и обеспечить легкий доступ к проводам внутри.
7. Установите электрическую коробку, вкрутив ее в шпильки по обеим сторонам отверстия.
8. Пропустите защищенный кабель через отверстие в электрическую коробку.
9. Используйте скобы для проволоки, чтобы закрепить кабель на шпильках.
