Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



  1. Виды выключателей света
  2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель.

Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление.

В дополнение на самом выключателе будет указана маркировка для подключения.



  • закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



  • провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как установить выключатель света в бетонной стене своими руками

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.


Что вы узнаете

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

Электрический выключатель

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Укорачиваем провода

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Зачищаем провод для подключения

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

  •  белый или коричневый — фаза;
  • синий или черный — ноль;
  • желтый, зеленый, желто-зеленый — заземление;

Прикручиваем провода к выключателю

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

Прикручиваем провода к выключателю

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

Провода прикручены к выключателю

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Устанавливаем корпус выключателя в отверстие

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Устанавливаем выключатель по уровню

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Прикручиваем основание выключателя к стене

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Устанавливаем кнопки выключателя

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг,  включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

Выключатель света установлен

Схемы подключения выключателя света

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Схемы подключения выключателя света

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

Схема подключения двухклавишного выключателя

Схема подключения трёхклавишного выключателя

  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Как правильно установить выключатель — Наши статьи

Одноклавишные и двухклавишные.
Проходные и перекрестные.
Выключатели с подсветкой.

  Одноклавишные выключатели имеет довольно простую конструкцию с двумя контактами. Цепь коммутируется по следующему принципу. Находим нулевой провод и фазу, нулевой провод подается на источник света, а фаза подводится к выключателю. Далее от него ведется провод к светильнику или люстре. В основном цепь переключается через распределительную коробку со скрученными проводами. Для подключения такого выключателя используют двухжильный провод.

  Двухклавишные выключатели являются очень удобными для люстр и светильников, где есть две и больше лампы.

  Двухклавишный выключатель имеет три, а не две жилы. По одной жиле проходит ток, по двум остальным – выходит. Монтаж двухклавишного выключателя происходит следующим образом. Практически в каждом многоламповом светильнике есть колодка, через которую соединяют электропровода. С одной стороны в неё вставляют фазу, с другого конца вставляют разветвленный на 3 кабель (по количеству патронов, которых нужно подключить). Таким же образом подключают и вторую фазу, только с той разницей, что разветвляют на два провода. Нулевой кабель присоединяется к контакту второго патрона, затем объединяют в выходящий проводник. Для монтажа используют трехжильный провод.

  Если задача стоит, как установить выключатель с подсветкой, то делается это по схеме одноклавишного или двухклавишного выключателя. А идущая от лампочек проводка, параллельно подключается к контактам самого выключателя вместе с силовыми проводами.

Как установить проходной выключатель

  Проходной выключатель имеет большое количество контактов, которые предназначаются для переключения подачи тока с одной проводки на другую. Зачастую их используют на лестницах или в прихожих для управления источниками света из двух разных мест.

  Независимо от конструкции выключателя, его всегда устанавливают на фазовый провод для того, чтобы при выключении полностью разорвать цепь, и в ней не было тока.

  Несмотря на кажущуюся простоту, самостоятельный монтаж проходных выключателей и других их типов требует определенных навыков и знаний, к тому же для их установки нужен индикатор напряжения и другие инструменты, которые в доме могут отсутствовать. Вызвав нашего мастера на дом в любой район СПб, он быстро и профессионально установит и подключит выключатель любой конструкции. Монтаж выключателя, цена которого доступна для каждого, с нашим мастером станет оптимальным решением этой задачи.


КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

порядок установки, техника безопасности, фото

Установка выключателей света ведется после монтирования и подключения входного щитка, а также монтажных работ с проводкой. Чтобы рационально осветить любую зону в помещении и при этом еще сберечь электроэнергию, необходимо правильно установить коммутационные устройства.

Разновидности прокладки проводки

Многим установка выключателя в помещении может показаться элементарным делом. Но, как показывает практика, в этой работе есть некоторые нюансы, которые должны безоговорочно учитываться, особенно если операция проводится не профессиональным электриком. Перед тем как приступать к работе, требуется определиться с разновидностью проводки. Она бывает:

  1. Открытая. Провода прокладываются сверху стены и фиксируются специальными декоративными роликами или прикрываются кабель-каналами, выполненными из пластика.
  2. Скрытая. Провода прокладываются внутри стены, а штробы заделываются раствором.

В зависимости от типа используемой проводки подбираются выключатели. Для открытой системы подходят накладные модели, которые устанавливаются на стену, а для закрытой применяются встроенные или внутренние модели.

Принципы монтажа

Перед тем как поставить выключатель света самостоятельно, если нет определенных знаний и умений, необходимо ознакомиться с информацией и затем придерживаться рекомендаций специалистов. Если не планируется монтаж сложной системы проходных выключателей, то подключение осуществляется всего лишь по двум схемам:

  1. Обе линии (фаза и ноль) заводятся в корпус выключателя, а из коммутационного устройства выходит уже готовый жгут, который состоит из питающих проводников, напрямую подключающихся к источнику освещения. Такая схема считается более понятной, но, несмотря на это, при ее прокладке потребуется израсходовать большее количество кабеля и проводов. Поэтому этот подход считается нерациональным. Еще одним недостатком такого способа является необходимость монтирования контактных колодок или скрутки проводов. Несмотря на то что данная схема считается нерациональной и более затратной, многие владельцы собственных домовладений отдают предпочтение именно ей.
  2. Вся разводка производится в распределительных коробках, а к выключателю подводятся проводники для размыкания линии. Эта схема является стандартной при типовом монтаже проводки в готовых квартирах. В таком случае можно сэкономить проводку и провести все работы без специальных знаний и умений. Минусом такого способа является необходимость в монтаже дополнительных распределительных коробок, которые портят эстетичность стен.

Способ коммутации проводов

Перед тем как поставить выключатель света требуется понимать, что внутренние крепления проводов в приспособлении могут быть различными. В настоящее время используется два метода коммутации:

  1. Зажим винтового типа – контакт этого типа затягивается отверткой. Сперва необходимо провести зачистку проводов от изоляции приблизительно на 2 см и после этого расположить его под клеммой и закрепить. Обязательно нужно убедиться, что под клеммой не осталось изоляции, так как это может спровоцировать оплавление, что очень опасно. Данное соединение рекомендуется использовать для алюминиевых проводов.
  2. Зажим невинтового типа. Это контакт с прижимной пластиной, который оснащен специальной кнопкой, регулирующей ее положение. В данном случае провод следует очищать от изоляции примерно на один сантиметр, и только после этого зажимать. Благодаря своеобразной конструкции обеспечивается высокая надежность получившегося соединения.

Если сравнивать между собой винтовые и невинтовые зажимы, то разницы в надежности и качестве соединений у них не наблюдается. Но, несмотря на это, винтовые зажимы считаются более простыми в процессе монтажа.

Типы выключателей

Перед тем как поставить выключатель света, необходимо выбрать тип устройства. Сейчас производители предлагают на выбор самые разные устройства, которые, в зависимости от типа включения/выключения, подразделяются на следующие разновидности:

  1. Клавишные. Отличаются простой и надежной конструкцией, основой которой является качающийся механизм, поджимающийся пружиной. Во время нажатия на клавишу происходит замыкание контакта и, соответственно, выключение или включение прибора. Для удобства в настоящее время выпускаются одно-, двух- и трехклавишные выключатели.
  2. Перекидные выключатели – практически ничем не отличаются от клавишных аналогов, но при этом имеют совершенно другой принцип действия. Приборы размыкают одну цепь при нажатии на клавишу и при этом перебрасывают контакт на другую. Благодаря этому осуществляется одновременное управление освещением с нескольких мест.
  3. Регуляторы интенсивности освещения – дают возможность выполнить настройки интенсивности освещения. Устройство состоит из клавиш, которые имеют вращающуюся кнопку и инфракрасный датчик.
  4. Выключатели с встроенным датчиком движения. Эти приборы откликаются на движение и при возникновении людей активизируют освещение, а затем при отсутствии движения отключают его.
  5. Устройство сенсорного типа – выключение и включение осуществляется легким касанием сенсора.

Перед тем как поставить выключатель света, следует определиться с его типом. Выбор можно сделать в зависимости от своих персональных предпочтений, финансовых возможностей, а также от типа помещения, в котором планируется устанавливать выключатель.

Выбор точного места для выключателя

Для установки выключателя важно подобрать более подходящее место. Конечно же, где ставить выключатель – персональное дело каждого, но, несмотря на это, существуют определенные требования, которые регламентируют данный вопрос.

Специалисты в данной области советуют устанавливать все выключатели в доме на одной высоте и с одинаковым расположением. Оптимальным вариантом считается установка выключателей на высоте дверных ручек. Располагать элемент нужно таким образом, чтобы между ним и дверным проемом было соблюдено расстояние около 15-20 см. В таком случае человек, входя в комнату, будет нажимать клавишу автоматически, даже не замечая этого.

Установка выключателей

Перед установкой выключателя стоит определиться с некоторыми нюансами. Если опыта в проведении таких работ нет, то лучше всего внимательно ознакомиться со всеми рекомендациями специалистов или обратиться к электрикам.

Установка одинарного выключателя

Перед тем как поставить выключатель света одинарный, необходимо позаботиться о наличии определенных материалов и инструментов. Если планируется все работы выполнять собственными руками, то нужно иметь под рукой не только электромонтажный, но и строительный инструмент.

Нужны будут такие инструменты, как болгарка, перфоратор, гипс, шпатель, выключатель, индикаторная плоская и крестообразная отвертки. Монтаж выключателя должен начинаться с установки подрозетника. Затем надлежит определить фазный провод и отключить автомат, который дает напряжение на квартиру. Далее необходимо взять в руки выключатель и с помощью отвертки снять клавишу. Открутить два винта, которые крепят защитную рамку, и снять ее. В верхней части рабочего механизма найти контактные винтики и раскрутить их. Заведенные в подрозетник провода почистить от изоляции и вставить фазный провод в отверстие входящего контакта. Далее затянуть винты и проверить, хорошо ли зафиксированы провода.

После на рабочей части найти еще два распорных винта и раскрутить их, затем зафиксировать механизм в горизонтальном положении и сверху поставить защитную рамку, прикрутив ее двумя винтами. Завершением работ является прикручивание рабочего механизма клавиши и проверка работы выключателя. С тем, чтобы поставить двойной выключатель света, после установки одноклавишного проблем возникнуть не должно. Ведь все работы выполняются идентичным способом.

Если вы не знаете, как правильно поставить выключатель на свет, и ни разу этого не делали, то в таком случае лучше всего обратиться за квалифицированной помощью электриков. Они смогут на профессиональном уровне выполнить все работы.

Двухклавишный

Перед тем как поставить двухклавишный выключатель света, необходимо определиться с тем, для чего он нужен. Предназначен он для управления двумя контурами из одной точки. Для монтажа такого выключателя необходимо позаботиться о наличии трехжильного провода.

Ничего сложного в подключении и установке такого выключателя нет. В первую очередь выключатель следует разобрать. Затем убрать декоративную подложку и провести все остальные работы, как и в случае с одноклавишным механизмом. Перед тем как поставить выключатель света двойной с индикатором, лучше всего ознакомиться со всеми нюансами. Это поможет выполнить все работы правильно.

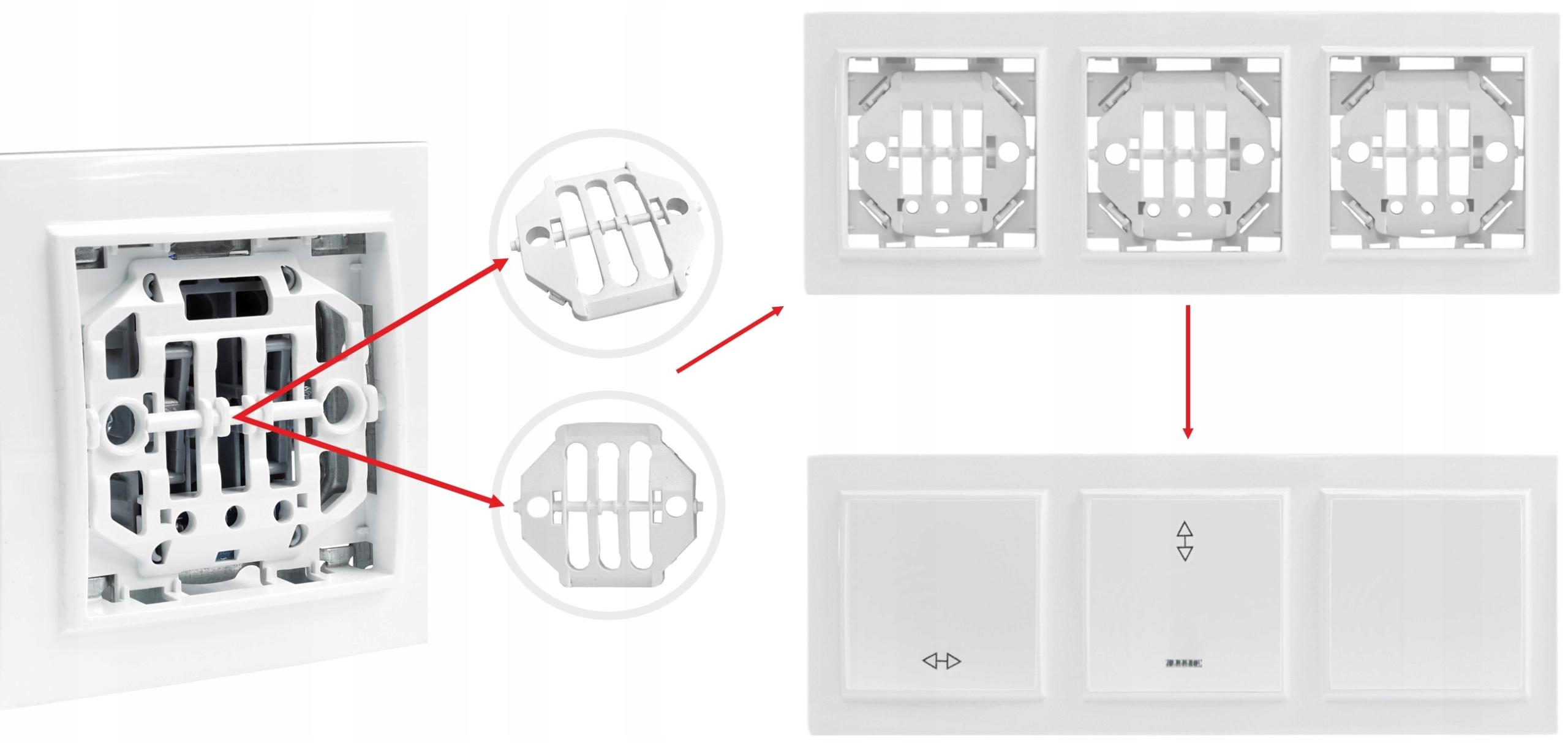

Установка тройного выключателя

Сейчас часто практикуется установка трехклавишных выключателей. Об их преимуществах и о том, как поставить тройной выключатель света, к сожалению, еще знают не многие. Преимущества такого механизма очевидны. Чаще всего ему отдают предпочтение в комнатах со сложной конфигурацией или для контроля с одной точки сразу нескольких помещений.

При установке такого выключателя важно правильно и оптимально его подключить. Для этого потребуются крестовая и плоская отвертки, стриппер или бокорез. На месте, где планируется установить устройство, должно выходить четыре провода. Провода нужно собрать в коробке и проверить работу устройства.

Заключение

Несмотря на то, что установка и подключение выключателей относится к самым простым электромонтажным работам, относиться к процессу безответственно не следует. Электричество не прощает даже незначительных ошибок. Именно поэтому, если не имеется опыта в данном деле, и вы не знаете, как поставить выключатель света дополнительный или одноклавишный, то лучше обратиться за помощью к специалистам.

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как начать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током.Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей. Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете. Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения.Если подержать его возле выключателя света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с батарейным питанием или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа.В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света. Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя.Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован. Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади.Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой. На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту.Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео.И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Как установить выключатель света | Home Matters

Устали от этого выключателя света, который, кажется, всегда мерцает? Готовы заняться этим новым трехпозиционным переключателем у себя в кабинете? Позвольте Home Matters пролить свет на то, как безопасно, быстро и легко выполнить этот общий проект DIY.Начнем с определения проводов и аксессуаров для установки.

Безопасность прежде всего — отключите мощность

Прежде всего, прежде чем браться за какие-либо электромонтажные работы, вам нужно найти свою электрическую панель и отключить нужную цепь. Если у вас старый дом, возможно, у вас устаревшая проводка. Взгляните на нашу удобную статью о выявлении проблем со старой проводкой.

Знай свои провода

Если вы впервые беретесь за выключатель света — промаркируйте провода.Нет ничего постыдного в том, чтобы перестраховаться. Кроме того, если в какой-то момент во время этого процесса вы почувствуете себя неуверенно, прекратите то, что вы делаете. Также нет ничего постыдного в том, чтобы признать, что вы боитесь чего-то или даже боитесь иметь дело с электричеством. Если вы не уверены, не стесняйтесь вызвать местного электрика.

Заземляющий провод — Заземляющий провод — ваш друг. Звучит глупо, но этот оголенный провод защищает вас от поражения электрическим током, поддерживая напряжение в цепи.Кроме того, заземляющий провод является причиной срабатывания автоматического выключателя, если напряжение становится чрезмерным.

Hot Wire — Этот черный провод оправдывает свое название, поскольку это путь напряжения от источника питания к свету.

Нейтральный провод — нейтральный провод белого цвета, он подключается как к источнику, так и к земле.

Traveler Wires — Эти красные провода соединяют ваши коммутаторы в системе с несколькими коммутаторами.

Гайки для проводов — Вам наверняка понадобится что-то под рукой, так как эти накручиваемые соединители соединяют два или более проводов.

Связано: Как заменить розетку

Как установить односторонний переключатель

Новичок в легких электромонтажных работах? Немного беспокоитесь о том, чтобы погрузиться в проекты DIY? Односторонний переключатель для вас. Этот переключатель довольно распространен и встречается в большинстве ванных комнат или коридоров. Проще говоря, односторонний переключатель применяется к освещению, которое включается и выключается всего одним переключателем.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Выкрутите выключатель из распределительной коробки и снимите его.Оставьте все провода прикрепленными.

Шаг 3. Сравните ваш новый переключатель с тем, который вы заменяете. Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Подсоедините первый отсоединенный провод к винту того же цвета на новой электрической коробке. Для этого с помощью инструментов для зачистки проводов удалите примерно полдюйма изоляции и оберните оголенный провод вокруг винта клеммы. Повторите этот процесс со второй проволокой.

Шаг 5: Вставьте новую электрическую коробку и привинтите ее на место

Шаг 6: Закрутите панель переключателя и снова включите питание.

Как установить трехпозиционный переключатель

Когда дело доходит до установки переключателей, трехпозиционный переключатель более сложен, чем традиционный одиночный переключатель, но ничего, с чем вы не сможете справиться, потратив немного времени и терпения.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Выкрутите выключатель из распределительной коробки и снимите его. Оставьте все провода прикрепленными.

Шаг 3: Сравните ваш новый коммутатор с тем, который вы заменяете.Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Вы увидите больше проводов в трехпозиционном переключателе. В зависимости от того, есть ли заземляющий провод, вы можете увидеть до четырех. Глубокий вдох. Ты получил это.

Шаг 5: Отсоедините провода от переключателя. Примечание: ваш новый коммутатор может иметь разъемы в разных местах.

Шаг 6: В верхней части переключателя вы найдете две латунные клеммы.Внизу вы можете найти темный винтовой зажим. Пометьте все провода лентой и снимите их с существующего переключателя.

Шаг 7: Присоедините помеченный провод к соответствующим позициям на новом коммутаторе. Примечание: если у вас есть провод заземления, подключите его к зеленой винтовой клемме на вашем новом переключателе или распределительной коробке.

Шаг 8: Вставьте новую электрическую коробку и закрепите винтом.

Шаг 9: Закрутите панель переключателя и снова включите питание.

Установка нового выключателя света — отличный самостоятельный проект, позволяющий получить некоторый опыт с базовой проводкой, но, может быть, вы начинаете задумываться о более серьезных и сложных проблемах с электричеством в вашем доме? Получите Гарантийное покрытие домашней электротехнической системы от American Home Shield® и получите покрытие основных компонентов многих домашних систем, включая вашу электрическую систему, и это покрытие действует там, где заканчивается страховой полис вашего домовладельца. Гарантийный план AHS Home обеспечивает широкое покрытие многих распространенных электрических неисправностей.

Как установить диммерный переключатель

Диммерные переключатели

всегда находятся в списке лучших быстрых обновлений дома по определенной причине: дешевое и быстрое добавление может помочь снизить ваши счета за электроэнергию и мгновенно улучшить настроение вашего помещения днем ​​и ночью. Кроме того, они полезны для окружающей среды. Хотя мы рекомендуем по возможности нанять электрика, диммерные переключатели — один из самых простых способов замены, которые вы можете сделать самостоятельно, если вам это удобно. Просто не забудьте выключить электричество в главном блоке предохранителей, прежде чем переходить к инструкциям и руководству, предоставленным нам Уитни Джонс ниже!

Материалы:
  • Диммер
  • Отвертка с плоской головкой
  • Отвертка с крестообразным шлицем
  • Вольтметр
  • Инструмент для зачистки проводов
  • Измерительная лента
  • Игольчатые плоскогубцы (опционально)
      60

      Отключите электроэнергию

      03 с перечисленными шагами.

      Диммерный переключатель Diva C.L

      Lutron homedepot.com

      27,86 долл. США

      Диммерный переключатель Skylark C.L

      Lutron homedepot.com

      24,97 долл. США

      Устройство для зачистки и обрезки проводов 6-1 / 4 дюйма

      Klein Tools homedepot.com

      12 долларов.99

      Тестер напряжения Klein Tough Meter

      Кляйн homedepot.com

      39,95 долл. США

      Удалите старый выключатель
      1. Прежде чем дотронуться до исходного выключателя света, выключите питание на блоке предохранителей. После этого проверьте выключатель света, чтобы убедиться, что электричество отключено.
      2. Отвинтите пластину переключателя и сохраните ее, если вы используете ее повторно.Большинство диммеров поставляются с пластиной, соответствующей новым размерам, но некоторые изготовлены для стандартных пластин. Проверьте размеры вашего нового диммера, чтобы убедиться, что он подойдет.
      3. Откройте диммер и снимите резиновое покрытие с проводов. Освободите не менее 1–2 дюймов медного провода, чтобы обеспечить плотное прилегание к проводам стены.
      4. Снимите старый выключатель со стены, осторожно отмотав провода от резиновой секции. Проверьте провода с помощью вольтметра, чтобы еще раз проверить уровни напряжения.
        1. Установка однополюсного выключателя

          Однополюсные выключатели — это стандартные выключатели света. Они контролируют электричество к одному источнику света. У вас есть однополюсный выключатель, если вы можете включать / выключать свет только с помощью одного выключателя. Если вы можете выключить свет с помощью переключателя, отличного от того, который вы использовали для его включения, перейдите к разделу трехпозиционного переключателя .

          Однополюсные выключатели будут иметь 3 провода: провод под напряжением, провод заземления и бегунок.В старых домах может быть только горячий ввод и заземляющий провод. Если у вас меньше трех проводов, остановитесь и вызовите электрика. Старые или исторические дома могут иметь разную электропроводку и требовать особого ухода при установке.

          У вас есть старый дом с однополюсным выключателем? Размеры коробки со временем менялись. Если ваш диммер слишком велик для пространства коробки, используйте рулетку, чтобы измерить разницу. Возьмите нож для ящиков, чтобы расширить пространство в гипсокартоне и приспособить новый выключатель перед установкой.

          Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей!

          1. Подключите заземляющий провод к соответствующему проводу на диммере. Заземляющий провод обычно зеленого или медного цвета и должен быть подключен к нижнему центральному проводу на диммере.
          2. Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение. Игольчатые плоскогубцы могут помочь намотать и закрепить проволоку в труднодоступных местах.
          3. Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или помечены.
          4. Подключите последний черный провод к оставшемуся путевому проводу в стене, обычно отмеченному белой или черной резиновой отделкой.
          5. Отделка проволочной заглушкой.
          6. Большинство диммеров имеют четвертый провод для подключения второго бегунка. Используйте проволочный колпачок, чтобы закрыть последний провод и предотвратить его соприкосновение с другими проводами.
            1. Установка трехпозиционного переключателя

              Трехпозиционные переключатели позволяют нескольким переключателям управлять одним и тем же источником света. Они чаще встречаются в новых постройках, позволяющих переходить в пространства с открытой концепцией, но их также можно найти в домах середины века, которые воплотили в жизнь открытую концепцию жизни.

              Трехпозиционные переключатели также отмечены четырьмя проводами в настенной розетке: заземляющим проводом, проводом с горячим выводом и двумя контактами для подключения к другому переключателю или розетке.

              Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей.

              1. Сначала подключите провод заземления к соответствующему проводу на диммере. Заземляющий провод обычно зеленого или медного цвета и должен быть подключен к нижнему центральному проводу на диммере.
              2. Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение.
              3. Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или помечены.
              4. Подключите два черных (один провод может быть красным с белой полосой) провода к бегущим проводам в стене, обычно отмеченным белой или черной резиной.
              5. Отделка проволочными заглушками.
                1. Светодиод + диммер

                  Lutron homedepot.com

                  27,86 долл. США

                  Установите новый переключатель.
                  1. Вставьте провода в коробку, стараясь не сорвать соединения и не освободить место для коробки диммера.
                  2. Прикрутите новую коробку к стене. Закончите с включенной световой пластиной или замените старую световую пластину и затяните.
                  3. Убедитесь, что на выключателе нет мусора, и включите электричество в главном блоке предохранителей. Проверьте новый переключатель диммера, включая и выключая его, затемняя по ходу движения. Проверьте розетки и оставшиеся выключатели света в комнате, чтобы убедиться, что розетки не были нарушены в процессе. Для 3-позиционных переключателей обязательно проверьте переключатели включения / выключения на обоих переключателях света.
                    1. Подписывайтесь на House Beautiful в Instagram .

                      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

                      Как установить автоматический выключатель света

                      Автоматические выключатели света автоматически включают и выключают освещение как в помещении, так и на улице.Есть два основных типа автоматических выключателей света. Первые — это программируемые переключатели, которые включаются в определенное время и остаются включенными в течение определенного времени, прежде чем автоматически выключатся. Этот тип переключателя позволяет включать свет перед тем, как встать с постели, или автоматически включать и выключать свет во время отпуска. Таймер обычно расположен на переключателе для легкой регулировки или в приложении, которое управляет настройками умного дома.

                      Другой тип автоматического выключателя света работает с помощью светового датчика.Этот переключатель включается и выключается в зависимости от количества света, попадающего на датчик освещенности. Когда естественный свет тускнеет, автоматический выключатель включает свет за вас. Эти переключатели могут сэкономить ваши деньги, потребляя меньше энергии, когда свет не должен быть включен. Эти переключатели также обеспечивают безопасность, автоматически освещая темные комнаты.

                      Из-за высокой мощности этих устройств вы можете подумать, что их установка — сложная задача, но это можно сделать, имея лишь базовые знания об электрических схемах.

                      Шаг 1 — Выключите источник питания

                      Сначала вы должны выключить автоматический выключатель и убедиться, что в цепи, в которой вы хотите установить переключатель, нет тока. Вы можете проверить это с помощью простого тестера цепей. Вы также можете отключить питание от сети в качестве дополнительной меры предосторожности.

                      Примечание по безопасности: Всегда отключайте питание цепи, с которой работаете, иначе вы рискуете получить опасное поражение электрическим током.

                      Шаг 2 — Снимите старый переключатель и проводку

                      С помощью отвертки ослабьте и снимите винты с существующей панели переключателя и распределительной коробки за ней.Затем вытащите выключатель с присоединенными проводами. Затем ослабьте винт клемм, на которых размещены провод под напряжением, нейтральный провод и заземляющий провод. Их также можно прикрепить зажимом вместо винта.

                      После отсоединения этих проводов от переключателя проверьте их состояние. Если конец провода поврежден, отрежьте эту часть и используйте инструмент для зачистки, чтобы удалить примерно полдюйма изоляции, чтобы обнажить больше провода.

                      На этом этапе вы можете пометить каждый провод для удобства.Другой вариант — сделать снимок перед отключением проводов, чтобы вы могли вспомнить, где был прикреплен каждый провод. Кроме того, вы можете отключать по одному проводу за раз и перемещать каждый к новому переключателю по порядку.

                      Шаг 3. Подключите автоматический выключатель света

                      Как и любой обычный выключатель, автоматический выключатель имеет две клеммы на задней стороне и одну клемму заземления. Подключите два провода к двум клеммам переключателя, а заземляющий провод — к клемме заземления.

                      Часто клемма заземления находится сбоку. Тщательно затяните все винты и убедитесь, что из клеммы не выходит лишний провод, который может вызвать искры и повредить переключатель. В некоторых случаях для фиксации соединения могут потребоваться гайки. В большинстве автоматических выключателей это не нужно, но при необходимости используйте их.

                      Шаг 4 — Установите

                      В большинстве случаев размер автоматического выключателя света соответствует размеру обычного электрического выключателя. Таким образом, переключатель входит и идеально помещается в распределительную коробку, и вам не нужно менять место, где был старый переключатель.Если он больше, например, если вы добавляете двойной переключатель, вы можете заменить коробку переключателя.

                      Для этого отрежьте и расширьте прорезь, чтобы освободить больше места. Используйте пилу для гипсокартона, чтобы вырезать отверстие побольше. Затем установите новую, более крупную распределительную коробку на шпильку. После установки переключателя на место затяните винты, чтобы удерживать автоматический переключатель на месте. Заменить переднюю панель.

                      Шаг 5 — Включите питание

                      Включите источник питания, и ваш автоматический выключатель света готов к работе.

                      Как установить переключатель управления вентилятором и освещением | Руководства по дому

                      Вентилятор, лениво вращающийся над кроватью, помогает сделать теплые ночи комфортными, но вам не нужно жертвовать верхним освещением, когда вы добавляете потолочный вентилятор. Подвесные вентиляторы с дополнительным освещением — лучшее из обоих вариантов. Однако, чтобы не тянуться за шнуром для управления каждым элементом, вам необходимо установить переключатель управления вентилятором и освещением, чтобы можно было управлять работой вентилятора и освещением независимо и в одном удобном месте.

                      Найдите автоматический выключатель вентилятора и освещения на главной электрической панели. Выключите прерыватель, чтобы отключить питание цепи прибора. Убедитесь, что электрическая линия полностью отключена, проверив выключатель с помощью бесконтактного тестера цепей.

                      Снимите предыдущий переключатель, открутив крышку с помощью отвертки. Отложите крышку в сторону.

                      Открутите винты, крепящие старый выключатель к стене, с помощью отвертки.Вытяните переключатель наружу, чтобы можно было растянуть присоединенную проводку. Дайте старому переключателю временно свисать вниз. К задней части старого переключателя должно быть подключено четыре провода.

                      Сфотографируйте подвешенную проводку цифровой камерой или телефоном, оснащенным камерой, чтобы напомнить вам о подключении проводов. В качестве альтернативы оберните небольшой кусок малярной ленты вокруг каждого из четырех подвешенных проводов и отметьте точки их соединения на ленте ручкой. Например, отметьте «синий к красному» на синем подвесном проводе, чтобы указать, что он подключается к красному проводу.

                      Отсоедините старый коммутатор от проводов стены, повернув крепежные винты на задней панели коммутатора с помощью отвертки. Разверните и вытяните каждый провод из переключателя. Отложите переключатель в сторону.

                      Подсоедините черный провод нового переключателя к нижнему черному проводу, выходящему из области стены, вручную, скручивая оголенные концы проводов вместе. Этот нижний черный провод должен вести к электрической панели дома, а не к самому вентилятору. Проконсультируйтесь с инструкциями по новому переключателю, чтобы узнать о различиях в цвете проводов; у каждого производителя своя цветовая схема проводки, которая может различаться в зависимости от модели коммутатора.

                      Подключите красный провод нового переключателя к другому черному проводу от стены, вручную скручивая оголенные концы проводов вместе. Этот черный провод должен вести к вентилятору.

                      Подсоедините синий провод нового переключателя к красному проводу стены, вручную скручивая оголенные концы проводов.

                      Подключите белый провод нового переключателя к двум белым проводам, выходящим из стены, вручную, скручивая все три оголенных провода вместе.

                      Присоедините скрученные соединители к каждой из четырех конфигураций скрученных проводов, поворачивая их вручную до тех пор, пока они не будут плотно закрывать оголенную проводку.Убедитесь, что на этом этапе нет оголенных проводов. Любая оголенная проводка должна быть закрыта дополнительной изолентой, если разъем не закрывает ее полностью, чтобы избежать опасности возгорания и поражения электрическим током.

                      Осторожно протолкните проводку к стене вместе с прикрепленным переключателем. Вкрутите выключатель в стену с помощью отвертки и прилагаемых шурупов.

                      Прикрутите крышку обратно к стене с помощью отвертки. Включите автоматический выключатель на главном электрическом щите.Включите и выключите переключатель вентилятора и освещения, чтобы убедиться, что он работает правильно.

                      Справочная информация

                      Предупреждения

                      • Не пытайтесь работать на коммутаторе при включенном электричестве на главной панели. Попросите друга охранять панель, если необходимо, чтобы никто случайно не включил цепь. Удар электрическим током может быть смертельным.

                      Writer Bio

                      Профессионально писающая с 2010 года, Эми Родригес выращивает успешные кактусы, суккуленты, луковицы, плотоядные растения и орхидеи в домашних условиях.Имея степень в области электроники и более чем 10-летний опыт работы, она применяет свою любовь к гаджетам в мире садоводства, продолжая свое образование в колледже и занимаясь садоводством.

                      Все, что вам нужно для установки выключателя света с поддержкой HomeKit

                      Готовы перейти с интеллектуальных ламп на интеллектуальные выключатели света? Выключатели света с поддержкой HomeKit могут быть установлены практически каждым, у кого есть подходящие инструменты. Фактически, у вас уже может быть большинство необходимых инструментов.Вот наши любимые инструменты и аксессуары, которые помогут выполнить работу в кратчайшие сроки.

                      Безопасность прежде всего: Бесконтактный тестер напряжения Fluke 1AC

                      Любимый персонал

                      В целях безопасности не забудьте купить тестер напряжения, особенно если вы собираетесь устанавливать больше переключателей в будущем. Бесконтактный тестер напряжения Fluke 1AC обеспечивает дополнительное спокойствие благодаря удобному световому индикатору и имеет звуковую обратную связь при обнаружении напряжения.

                      Подтянуть: Набор отверток Craftsman из 8 предметов

                      Для установки выключателя света почти наверняка потребуются отвертки двух типов.Сюда входят стандартная отвертка с плоским жалом и отвертка Philips, а также, в зависимости от ваших переключателей, могут потребоваться разные размеры. Мы рекомендуем покрыть все ваши базы набором, который включает в себя различные варианты, например, набор Craftsman из 8 предметов.

                      Получить контроль: Длинногубцы Stanley 8 дюймов

                      В некоторых случаях вам может потребоваться тонкий захват, который обеспечивает набор острогубцев / длинногубцев. Эти ситуации могут включать изгиб провода, чтобы поместить его в правильное положение для навинчивающейся клеммы провода, или для развязывания проводов, которые были соединены с помощью скрученной гайки.Мы рекомендуем 8-дюймовые плоскогубцы Stanley от компании, которая является синонимом качественных инструментов и предлагает ограниченную пожизненную гарантию.

                      • 9 долларов на Amazon
                      • 11 долларов в Walmart

                      Вырежьте это: Кусачки и устройства для зачистки проводов Klein Tools

                      Если в процессе установки будет обнаружена поврежденная проводка или если вам нужно использовать новый провод для подключения к нейтральному жгуту, вам может понадобиться инструмент для зачистки проводов. Кусачки для проволоки 11055 от Klein объединяют в себе функцию резки с инструментом для снятия изоляции, объединяя оба мира в одном инструменте.Часть устройства для зачистки проводов включает в себя встроенные контрольные точки, чтобы упростить определение идеального места для вашего провода.

                      Безопасность работы: Ассортимент Wago Lever-Nut

                      Для подключения проводов к новому коммутатору может потребоваться гайка. В традиционных гайках для проводов используется метод скручивания, чтобы связать ваши провода вместе, и большинство умных выключателей включают их в комплект. Чтобы ускорить электромонтаж, мы рекомендуем использовать рычажные гайки Wago, которые позволяют отказаться от скручивания традиционных проволочных гаек вместе и использует простой зажимной рычаг.Это также делает ваши соединения более безопасными и с меньшей вероятностью разорвутся или разорвутся, когда все будет снова собрано вместе.

                      • 20 долларов на Amazon
                      • 40 долларов в Newegg

                      Покрытие: Настенная панель для устройства Leviton 1-Gang

                      В большинстве интеллектуальных выключателей света используется форм-фактор «Decora», который может отличаться от того, что вы в настоящее время устанавливаете в своем доме. Если ваш новый выключатель не поставляется с новой настенной пластиной, мы рекомендуем пластину из термопластичного нейлона Leviton, которая является одновременно стильной и доступной.Эти пластины также доступны в различных размерах для размещения других переключателей, которые могут находиться в том же месте, что и ваш новый переключатель.

                      Красочный: Безвинтовая настенная панель Lutron Claro

                      Линия безвинтовых настенных панелей Claro от Lutron, обеспечивающая чистый, современный вид, является идеальным способом обновить внешний вид вашего выключателя света. Серия Claro также включает более 20+ различных цветов и дизайнов, которые помогут вашему переключателю света гармонировать с декором вашего дома. Эти пластины также можно быстро снять и заменить без каких-либо инструментов.

                      Проводной: Катушка с проволокой Southwire 14 калибра

                      Если ваш новый выключатель света не поставляется с уже присоединенными проводами, вам может потребоваться собственный провод для подключения нейтрали. Для установки выключателя света мы рекомендуем сплошной медный провод 14-го калибра. Обязательно следуйте цветовым кодам, по которым проводится проводка в вашем доме, например, используйте белый провод для нейтральной линии.

                      • 20 долларов на Amazon
                      • 13 долларов в Walmart

                      Заклейте это: Комплект изоленты 3M Scotch # 35

                      Если вы планируете использовать традиционные накручиваемые гайки для проволоки, возможно, вы захотите приобрести изоленту, чтобы все было в безопасности.Проверенная и надежная изолента обычно бывает черного цвета; однако, если вы хотите иметь возможность быстро определять соединения проводов, вы можете использовать дополнительные цвета, например белый, на пучке нейтральных проводов. Мы рекомендуем ценную упаковку для электрических лент Scotch # 35, которая включает в себя широкий ассортимент цветов.

                      Готовность

                      Установка переключателя света с поддержкой HomeKit дает множество преимуществ, таких как возможность включать и выключать свет одним касанием или по расписанию, составленному для вашего дома.После того, как вы собрали все инструменты, необходимые для вашей конкретной установки, пора собрать все это воедино. Обязательно ознакомьтесь с нашим руководством по установке, чтобы узнать, как выполнить эту работу.

                      Не волнуйтесь; установить выключатель может практически любой человек. В целях безопасности мы рекомендуем Бесконтактный тестер напряжения Fluke 1AC. Этот тестер поможет убедиться, что провода, над которыми вы работаете, не «живы» с помощью удобных визуальных и звуковых сигналов.

                      Чтобы сделать работу еще проще, мы рекомендуем набор Wago Lever Nut Assortment Pack, который упрощает подключение проводов, и он поставляется с различными размерами для размещения любого количества проводов, которые у вас могут быть.

                      Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

                      Зажги ночь

                      Поднимите ночники на новый уровень с HomeKit и Siri

                      Уровни яркости и управление цветом — это лишь некоторые из замечательных преимуществ ночника с поддержкой HomeKit. Взгляните на лучшие варианты HomeKit, чтобы узнать, насколько эффективными могут быть ночники.

                      Как установить HS200 на вашу электрическую линию?

                      Если вы не видели видео по настройке, рекомендуется следовать видео по настройке, чтобы самостоятельно установить HS200.

                      Вот ссылка на видео настройки: https: //www.tp-link.com/support/download/hs200/v1/

                      Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

                      Как я могу установить HS200, если моя розетка электросети содержит только 3 линии?

                      Для HS200

                      Дайте знать сначала о линии электропередачи. Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

                      Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии под напряжением / нагрузкой A, B и C.

                      Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

                      Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора с землей, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

                      Как правило, электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

                      Теперь давайте установим интеллектуальный переключатель TP-Link в вашу электрическую линию.

                      Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он помог вам.

                      Шаг 1 Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям:

                      1. нейтраль линия. (Если в настенной коробке нет нейтральной линии, установите переключатель СТОП и проконсультируйтесь с профессиональным электриком ).
                      2. A однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным переключателем).

                      3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно устанавливать только в неметаллические лицевые панели и в сухих помещениях.

                      Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

                      Шаг 2: Отключите питание автоматическим выключателем, который управляет выключателем света.Используйте тестер напряжения, чтобы убедиться, что напряжение отсутствует.

                      Шаг 3 Снимите существующую лицевую панель и выключатель света, затем определите линии под напряжением / нагрузкой , нейтраль и земля линии.

                      Шаг 4 Подключите проводку интеллектуального коммутатора с предоставленными разъемами, как показано ниже.

                      Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку и оберните изолентой гайки, чтобы убедиться, что медный провод
                      полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтральная линия) на нейтральный провод .

                      Примечание: Следующие сценарии подключения могут быть опасными или незаконными.

                      1. Если нейтральная линия недоступна. Не устанавливайте!
                      2. Никогда. подключайте линию Neutral к любым линиям Switch .

                      Шаг 5 Прикрепите Smart Switch к настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

                      Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

                      Step 6 Включите питание интеллектуального коммутатора на выключателе и наслаждайтесь.

                      Видео настройки для справки:

                      https://www.youtube-nocookie.com/embed/amGCqK97UT4

                      Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.
