Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

1. Принцип работы расширительного бака
2. Разновидности расширительных емкостей для отопления
3. Расчет расширительного бака для отопления
4. Установка расширительного бака для отопления открытого типа
5. Установка закрытого расширительного бака
6. Советы и правила установки расширительного бака
7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

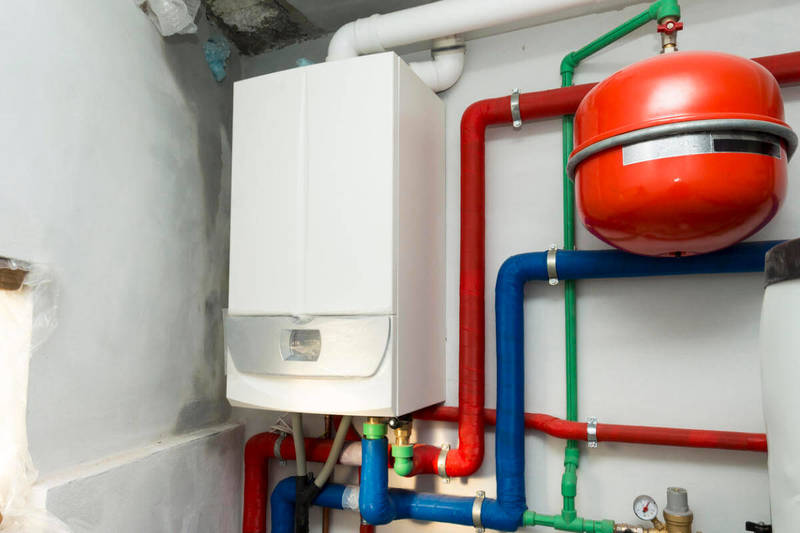

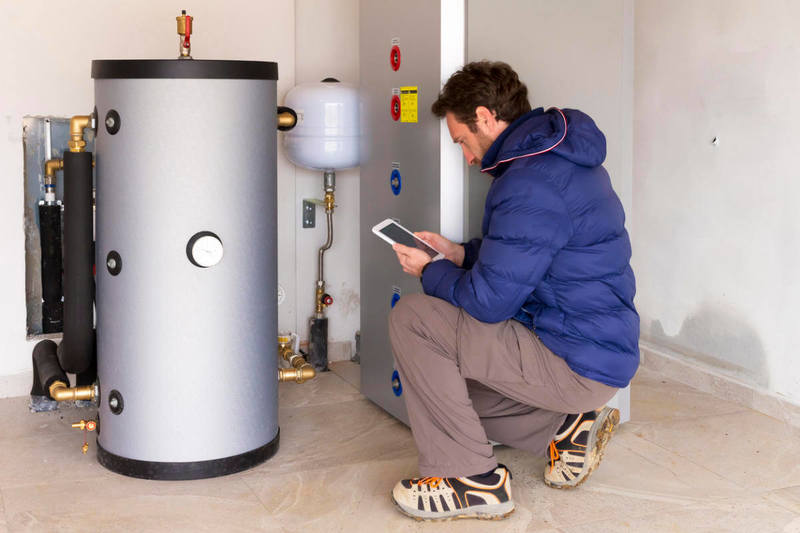

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

• открытые,
• закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

• из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
• когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
• открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

• расширительные емкости сменного типа,
• расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

• балонной,
• плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

• тип системы;
• вместительность системы;
• максимально допустимое давление;
• место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

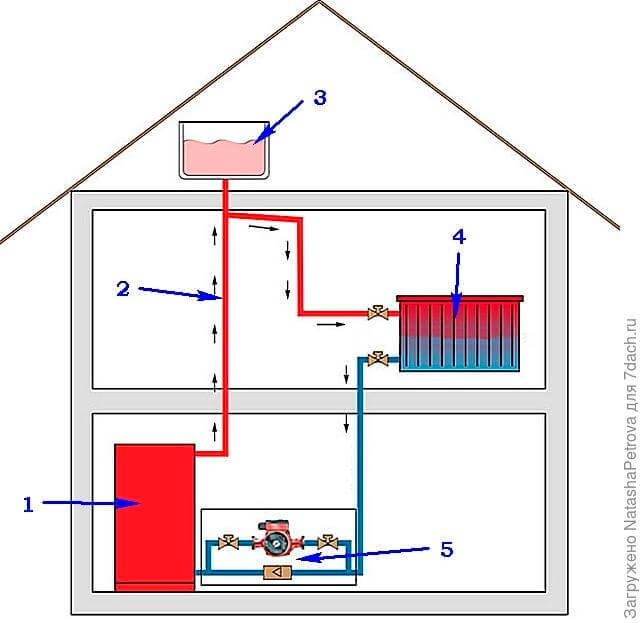

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

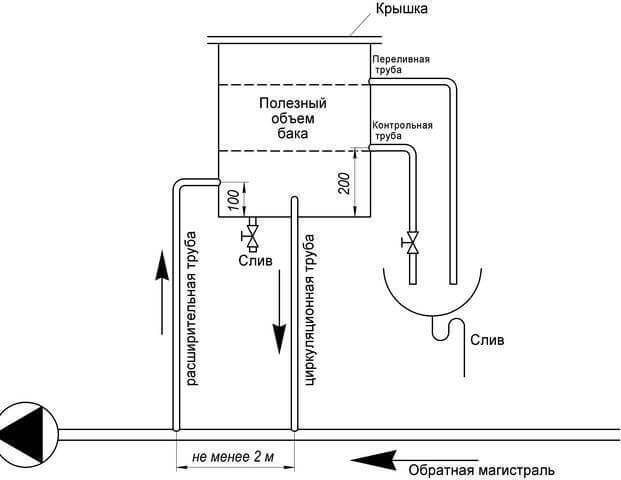

Открытая расширительная емкость включает патрубки:

• расширительный,
• сигнальный,
• циркуляционный,
• переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

• минимальные теплопотери;
• не нуждаются в изоляции;
• работа при высоких скачках напора;
• установка в любом месте, без привязки к наивысшей точке;
• устройства закрытого типа более компактны и легче устанавливаются;
• отсутствие образования ржавчины на внутренних стенках системы отопления;
• легкость в обслуживании.

Инструменты для работы:

• разводной ключ;
• ключ для установки пластиковых труб;
• ступенчатый ключ.

Подготовительный этап включает:

• отключение котла от электричества, газоснабжения или водообеспечения;
• перекрытие крана, отвечающего за циркуляцию теплоносителя;
• слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

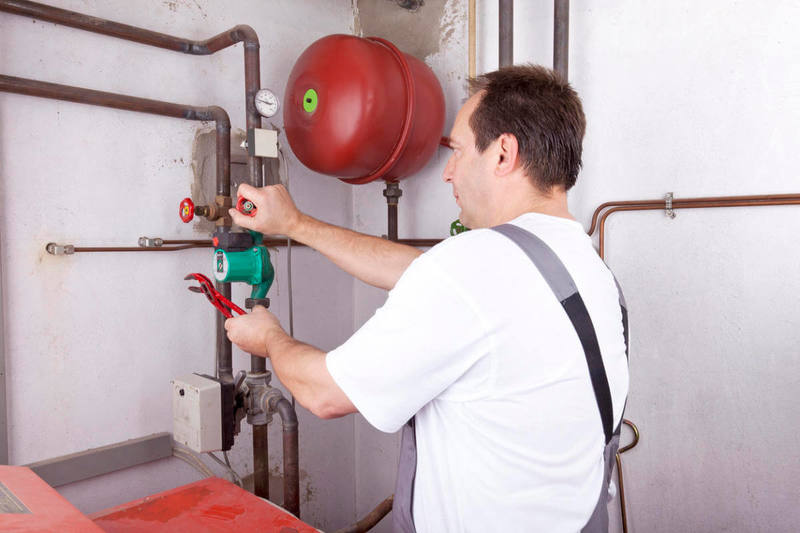

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

• отсоединить расширительную емкость от системы;
• сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
• снимите фланец, расположенный в месте подсоединения бак к системе;
• снимите мембрану и спустите излишки воды;
• вставьте мембрану и установите фланец;
• прикрепите бак, предварительно установив нужное давление.

Чтобы сохранить давление в норме: правила и место установки расширительного бака в системе отопления

Расширительный бак (демпфер) – необходимый элемент водяного отопления.

Из-за свойства жидкости увеличиваться в объеме при нагревании и оставаться несжимаемой, давление в системе повышается, и воде нужно куда-то деваться.

Демпфер компенсирует давление в системе и аккумулирует временные излишки жидкости.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Расположение расширительного бака для отопления

Отопительные системы бывают открытого (самотечного) и закрытого (автономного) вида. Из-за различий в принципе работы в этих системах используются разные расширительные баки. В зависимости от вида отопления, меняется и расположение устройства.

Фото 1. Устройство расширительного бака для систем отопления. Стрелками показаны части конструкции.

При естественной циркуляции воздух скапливается в самой высокой точке системы, туда и устанавливается гидроаккумулятор. Негерметичная емкость позволяет свободно выходить лишней воде и попавшему воздуху.

При принудительной циркуляции для удаления воздуха предусмотрены специальные краны. Используется герметичный бак, чтобы поддерживать в системе постоянное давление. Такое отопление будет правильно функционировать при любом расположении демпфера.

Правила и место установки

Правильно подобранный и установленный прибор не только компенсирует температурное расширение и стабилизирует давление, но и:

• нейтрализует влияние повышенных температур на оборудование;
• увеличивает срок эксплуатации всех элементов системы;
• повышает надежность и безопасность.

Внимание! Котел может представлять собой готовую мини-котельную со встроенным насосом и расширителем. В таком случае нужно просто убедиться, что объема бака будет достаточно.

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. А полезнее будет разобраться, что такое расширительный бак вообще и зачем он нужен.

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. А полезнее будет разобраться, что такое расширительный бак вообще и зачем он нужен.

Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды — практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки, вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес одного литра равен одному килограмму.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 кубическим сантиметрам. Нальём в неё один литр воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 грамма). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.


Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача — быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки
Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак
Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа
Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: как правильно установить расширительный бак в системе отопления. А точнее, — где.

Правильный ответ на него — где хотите. То есть расширительный бак можно установить и на «подаче» — магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» — трубе, по которой теплоноситель возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

 И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой — не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов.

Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1- котёл, 2 — магистраль подачи теплоносителя, 3 — открытый расширительный бак, 4 — отопительный прибор, 5 — насосный узел

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Монтаж расширительного бака системы отопления

Проектирование современного автономного теплоснабжения жилых домов, квартир и производственных объектов – серьезная работа, требующая правильного выполнения расчетов и согласования параметров монтируемого оборудования. Для безотказного функционирования находящегося под нагрузкой отопительного контура важно правильно подобрать расширитель и профессионально осуществить монтаж расширительного бака системы отопления. Рассмотрим конструктивные нюансы, специфику подключения и сервиса устройства, компенсирующего увеличение объема теплоносителя.

Для чего нужна установка расширительного бачка в отопительной системе

Физические свойства жидкости, увеличивающей свой объем при возрастании температуры, являются причиной скачков давления, возникающих в замкнутом отопительном контуре. В связи с этим подключение расширительного бака к системе отопления актуально, так как позволяет решить ряд серьезных задач:

• компенсировать температурное расширение жидкости в отопительных магистралях. Рабочая емкость бачка принимает избыток воды, появляющийся при объемном расширении жидкости. Устройство не позволяет возрастающему давлению повредить котел и обеспечивает целостность магистралей;
• сгладить гидравлические удары, связанные с периодическим включением и выключением циркуляционного насоса. При колебаниях температуры помещения, циклически функционирует подающее теплоноситель оборудование, вызывая кратковременные скачки давления.



Рабочий резервуар расширителя, являясь своеобразным буфером отопительного контура, обеспечивает:

• увеличенный ресурс эксплуатации элементов отопления;
• стабилизирует влияние на оборудование избыточного давления и температуры;
• повышенную надежность и безопасность функционирования узлов.

Приведенные аргументы подтверждают, что установка расширительного бачка в системе отопления – обязательное мероприятие.

Определение объема расширителя

Вместительность или, как говорят специалисты, полезное пространство расширителя – приоритетный параметр устройства. Его величина должна с запасом превышать максимальное количество теплового носителя, который в результате расширения наполняет резервуар. Это связано с тем, что при повышении интенсивности работы котла, возрастает объем находящейся в магистралях жидкости. Она заполняет демпферный резервуар, принимающий увеличившееся количество теплоносителя.

На вместительность расширителя влияет вид используемой жидкости. Для выполнения расчета используются следующие параметры:

• объем резервуара составляет 15% от общего количества воды, заполняющей отопительный контур;
• вместительность возрастает до 20% при заполнении системы теплоснабжения антифризом.



Алгоритм расчета вместительности расширительного резервуара предусматривает определение общего количества рабочей жидкости. Оно рассчитывается путем суммирования объемов отдельных элементов конструкции:

• отопительного котла. Информацию о вместительности содержит технический паспорт агрегата;
• магистралей. Объем труб определяется путем перемножения площади внутреннего сечения на длину;
• радиаторов. При отсутствии данных в паспорте, можно экспериментальным путем вычислить объем, наполняя водой батарею.

Получив, расчетным путем, объем контура, остается перемножить полученное значение на коэффициент 0,15 – для воды или 0,2 – для антифриза.

Например, при вместительности магистралей и аппаратов 60 литров, потребуется демпфирующий бачок следующего объема:

• 60 х 0,15 = 9 литров — при использовании воды;
• 60 х 0,2 = 12 литров — при заполнении антифризом.

Приведенный алгоритм позволяет оперативно произвести расчеты по определению главной рабочей характеристики расширителя.



Где ставят расширительный бак в системе отопления

В зависимости от конструктивных особенностей отопления, меняется место расположения демпферного бачка:

• в конструкции открытого типа его устанавливают в наиболее возвышенной точке, которая обычно располагается в находящемся под крышей помещении или в потолочной зоне котельной. Открытая система является сосудом сложной конфигурации, в котором возникают характерные конвекционные потоки. Размещение котла в верхней точке способствует ускоренному подъему нагретого теплоносителя с последующим движением самотеком в отопительные устройства через трубы. Кроме того, верхнее расположение обеспечивает беспрепятственный подъем образующихся пузырьков воздуха;
• для закрытого отопления оптимальной зоной установки бака является прямой участок, находящийся перед насосом, обеспечивающим принудительную циркуляцию. Отсутствие завихрений на прямолинейном участке магистрали и постоянная скорость течения жидкости создают благоприятные условия, позволяющие бачку компенсировать гидравлические удары и демпфировать тепловое расширение носителя. При этом образующийся при нагреве жидкости воздух беспрепятственно можно удалить, используя имеющиеся воздушные краны.

Определяясь с местом установки расширителя, обратите внимание на следующие моменты:

• близость размещения бачка к помещению котельной или топочной, облегчающая контроль над работой устройства;
• свободный доступ к демпферному резервуару, позволяющий производить обслуживание агрегата;
• наличие между корпусом и стенкой зазора, облегчающего выполнение визуального осмотра;
• надежность фиксации емкости с теплоносителем, которая должна самостоятельно крепиться, не передавая нагрузки на подводящие магистрали.



Правильное расположение расширительной емкости обеспечит нормальное функционирование и облегчит обслуживание.

Какие бывают расширительные бачки в зависимости от системы отопления

Конструкция демпферного бака зависит от типа отопительного контура:

• в системе с естественной циркуляцией используются расширительные устройства открытого типа, позволяющие при необходимости выполнить заливку жидкости. Открытые резервуары не нуждаются в запорной арматуре, герметичной крышке и резиновой мембране. Доливка жидкости осуществляется путем открытия подающего крана водопроводной магистрали или вручную с помощью ведра;
• в замкнутом отопительном контуре с принудительной циркуляцией применяют расширители закрытой конструкции. Они выполнены в виде герметичного резервуара, разделенного резиновой мембраной на две части. В одной находится инертный газ или воздух. В другой – теплоноситель, который при увеличении объема деформирует резину, снижая объем камеры с воздухом, и компенсирует, таким образом, перепады нагрузки.



В закрытых системах применяются следующие виды бачков:

• фланцевые, оснащенные сменной мембраной балонного типа;
• безфланцевые со стационарной диафрагменной мембраной.

Более современные конструкции закрытого типа постепенно вытесняют открытые системы теплоснабжения, которые более подвержены коррозии, требуют постоянного контроля уровня жидкости и регулярной доливки. Принятие окончательного решения о выборе вида демпферного агрегата диктуется конструкцией устанавливаемого отопления.

Расширительный бак открытого типа

На протяжении десятилетий демпфирующие емкости отопительных контуров широко использовались в системах с естественной циркуляцией. Они позволяли восполнять запас воды при небольших утечках или испарении теплоносителя, а также обеспечивали отвод пузырьков воздуха из отопительного контура.

Конструкция

Конструктивно, открытый расширитель представляет собой сообщающийся с атмосферой сварной сосуд, выполненный в форме:

• цилиндра;
• параллелепипеда.



Для изготовления применяются следующие материалы:

• листовая сталь;
• полимерные материалы.

Резервуар оснащается следующими элементами:

• крышкой, позволяющей защитить тепловой носитель от грязи и обеспечивающей доступ при обслуживании;
• прочным кронштейном, позволяющим надежно зафиксировать корпус к стене помещения;
• патрубками, необходимыми для подключения магистралей отопительного контура, а также труб подачи воды и перелива;
• сливным вентилем, позволяющим при выполнении обслуживания и ремонтных работах слить теплоноситель.

Благодаря простоте конструкции, расширитель открытого типа несложно изготовить самостоятельно.

Преимущества и недостатки

Главные достоинства демпферного резервуара открытого типа:

• возможность самостоятельного изготовления;
• простота конструкции;
• низкий уровень затрат;
• эффективность отвода воздуха;
• ускоренный сброс давления.



Наряду с преимуществами, открытая конструкция имеет ряд серьезных недостатков:

• потребность в тепловой изоляции расширителя, расположенного в неотапливаемом помещении;
• контакт теплоносителя с атмосферой, являющийся причиной коррозии металлических элементов;
• необходимость регулярной доливки жидкости в емкость, связанная с ее постоянным испарением;
• специальные требования по монтажу, предусматривающие установку дополнительных магистралей.

Слабые места конструкции ограничивают широкое использование открытых резервуаров.

Установка расширительного бака в открытой системе отопления

Принимая решение, как подключить расширительный бак к системе отопления открытого типа, следует руководствоваться рекомендациями предварительно разработанного проекта и инструкцией. При этом необходимо обратить особое внимание на соблюдение следующих требований:

• установку демпфера на максимально возвышенном участке отопительной магистрали;
• обеспечение надежного крепления резервуара, масса которого при заполнении водой увеличивается;
• тщательное утепление поверхности корпуса, снижающее потери тепла и предохраняющее жидкость от замерзания;
• поддержание эксплуатационных параметров контура за счет доливки воды, уровень которой необходимо регулярно контролировать.



Мероприятия по монтажу предусматривают следующие операции:

• установку контрольной трубы на уровне минимального объема теплоносителя;
• монтаж переливной магистрали, осуществляющей слив на максимальной отметке;
• подключение питающей магистрали, позволяющей восполнить потери.

Мероприятия по подключению бачка не требуют специальной подготовки и могут осуществляться самостоятельно.

Расширительный бак закрытого типа

Демпферные резервуары закрытой конструкции, оснащенные эластичной диафрагмой или камерой для воды, применяются в контурах теплоснабжения с принудительной циркуляцией. Они обеспечивают надежную компенсацию скачков давления и демпфируют увеличение объема теплоносителя. Благодаря комплексу достоинств герметичные расширители выгодно отличаются от аналогичных агрегатов открытого типа.

Безмембранный

Расширительные емкости, в конструкции которых отсутствует мембрана, широко применялись до появления качественных мембран из каучука, обладающих повышенным ресурсом эксплуатации и прочностью. Они функционировали без мембраны, однако нуждались в подключении баллона со сжатым воздухом или компрессора, подающего воздух в необходимом количестве.



Особенности устройства:

• отсутствие механического разделения емкости бака, в результате чего возникает непосредственный контакт теплоносителя с газом;
• необходимость поддержания рабочего давления с помощью газового баллона или компрессора;
• возможность функционирования безмембранного бака только при автоматическом контроле работы и непрерывной подачи газа.

Безмембранные баки по эксплуатационным характеристикам значительно уступают мембранным устройствам.

Мембранный

Конструктивные особенности мембранного расширителя предусматривают разделение теплоносителя и газовой среды эластичной мембраной, имеющей различную форму:

• полусферическую (тарельчатую). Мембрана является стационарным элементом и под влиянием давления принимает сферическую форму;
• баллонную (грушевидную). Съемная мембрана крепится к фланцу на корпусе сосуда и под нагрузкой стремится повторить его форму.

Устройство с тарельчатой диафрагмой отличается наличием следующих элементов:

• вертикально расположенного стального корпуса, представляющего герметичную капсулу, состоящую из двух частей;
• резиновой мембраны, стационарно закрепленной между составными частями стальной капсулы;
• патрубка, расположенного в нижней части емкости, и предназначенного для подключения к отопительным магистралям;
• ниппеля, находящегося вверху резервуара, и позволяющего закачать воздух в емкость.



При возрастании температуры, излишек теплоносителя поступает в емкость между мембраной и корпусом, сжимая воздух. При уменьшении создаваемой котлом температуры, снижается объем воды. Она выдавливается сжатым воздухом, находящимся в верхней части бака. Герметичная конструкция демпфирующего резервуара позволяет при необходимости изменить давление воздуха, открыв ниппель или выполнив подкачку насосом.

Баки, оснащенные баллонной мембраной грушеобразной формы, изготавливаются для закрытых систем в вертикальном и горизонтальном исполнениях. По своей конструкции устройство состоит из следующих частей:

• штампованной емкости с фланцем для крепления баллонной мембраны;
• резиновой камеры для воды, вставляемой в корпус и герметично соединяемой с фланцем;
• соединительного патрубка, необходимого для подключения демпферного устройства к трубам;
• нижнего клапана, предназначенного для поддержания воздушного давления.

Конструктивной особенностью бака является то, что теплоноситель не контактирует с металлической поверхностью, а заполняет резиновый баллон. Это позволяет предохранить стальной корпус от коррозионных процессов и продлить срок его эксплуатации. В отличие от диафрагменных емкостей большим удобством является возможность замены резинового баллона.

Преимущества и недостатки

Достоинства мембранных устройств:

• компактные габариты;
• минимум тепловых потерь;
• отсутствие потребности во внешней теплоизоляции;
• возможность функционирования без подпитки;
• полная герметичность;
• работа при увеличенном давлении;
• повышенная надежность;
• безопасность эксплуатации;
• отсутствие воздушных пробок.

К недостаткам относятся:

• необходимость контроля рабочего давления;
• потребность периодической подкачки воздуха;
• повышенная стоимость.

Устройства широко применяются благодаря многочисленным преимуществам.

Установка расширительного бачка в закрытой системе отопления

Монтаж демпферного бачка, устанавливаемого в замкнутом отопительном контуре – ответственная операция, требующая специальной подготовки. Однако, владея навыками выполнения сантехнических работ, можно самостоятельно установить устройство, соблюдая следующие рекомендации:

• производите установку расширителя только в обратном контуре (со стороны подачи воды к котлу), выбрав любое удобное место;
•  проконтролируйте давление в бачке, которое должно быть на 0,2 атмосферы меньше давления жидкости;
• монтируйте бак в помещении с положительной температурой, располагая его недалеко от котла;
• надежно прикрепите емкость к поверхности стены, так как при заполнении жидкостью его масса возрастет;
• обеспечьте возможность доступа к воздушному ниппелю с целью регулировки давления в камере;
• закрепите устройство так, чтобы оно не воспринимало нагрузку от массы труб с жидкостью;
• подключите тройник и запорную арматуру, позволяющую отключить бачок от труб отопления;
• выполните верхний подвод труб, обеспечивающий функционирование устройства при нарушении целостности мембраны.



Как правильно эксплуатировать расширители

Мероприятия по эксплуатации демпферного бачка предусматривают следующие правила обслуживания:

• визуальный контроль внешних повреждений, связанных с коррозией и механическим воздействием;
• контроль давления воздушного пространства емкости, которое должно соответствовать паспортным данным;
• проверку целостности резиновой мембраны, которая подлежит замене при повреждении;
• слив воды из демпферной емкости при консервации отопления на длительный период.

Периодичность контроля – не реже двух раз на протяжении года.

Заключение

Приведенные в материале статьи рекомендации помогут правильно выбрать демпферную емкость и рассчитать ее объем. Зная, как поставить расширительный бачок на отопление, можно обеспечить безопасность, надежность и долговечность отопительной конструкции с естественной или принудительной циркуляцией теплоносителя.
