Как правильно установить циркуляционный насос в систему отопления

Установка циркуляционного насоса для отопления — как правильно поставить

4 (80%) голосов: 1

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса.

Монтаж циркуляционного насоса в систему отопления
Куда монтировать насос — на подачу или в обратку?
Подключение циркуляционного насоса к электросети
org/ListItem»> Количество насосов
Правила эксплуатации

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

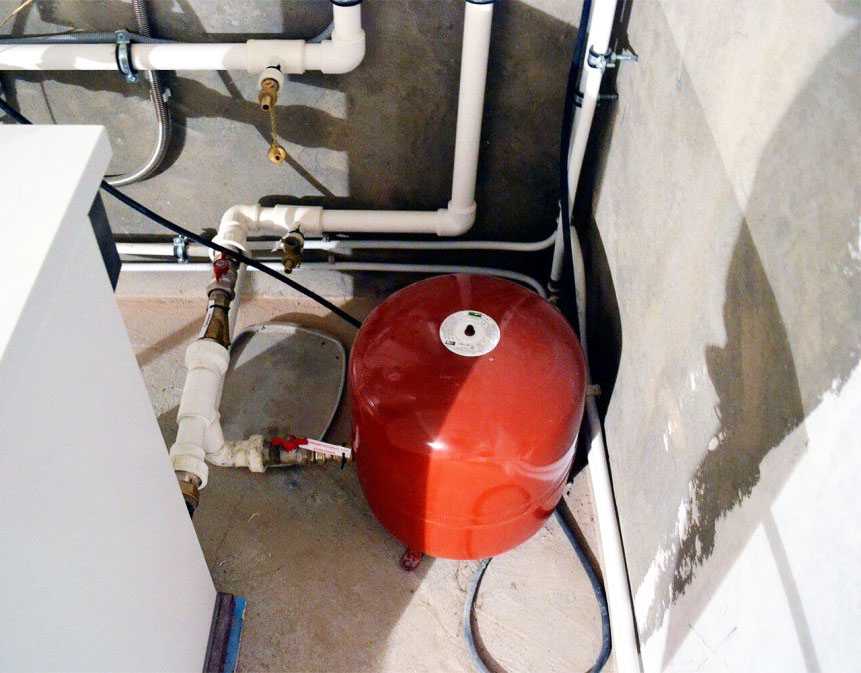

Циркуляционный насос в системе отопления

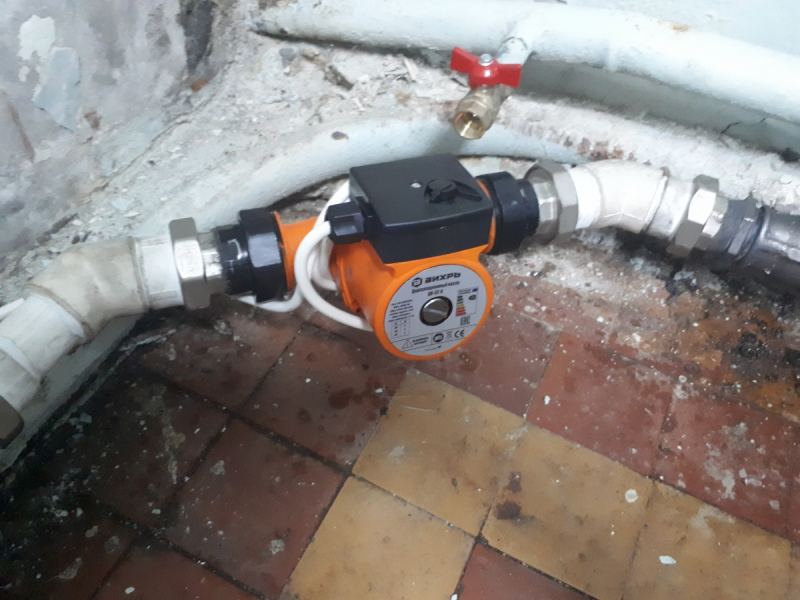

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

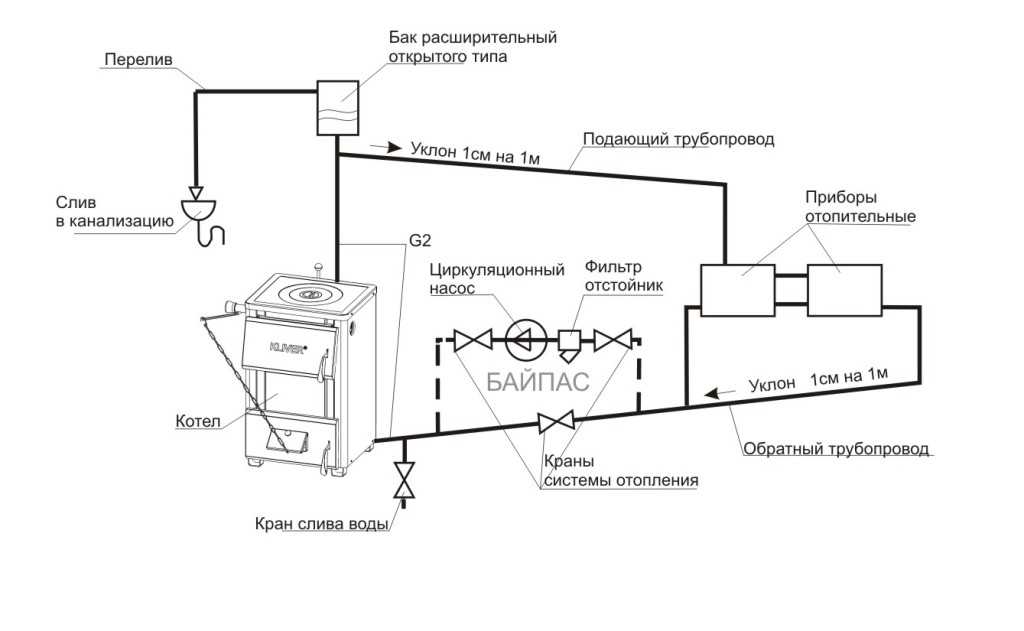

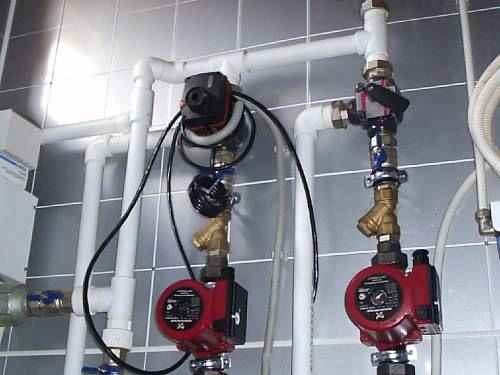

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
После того, как установка будет завершена, систему нужно снова заполнить водой.
Все соединения обязательно промазываются герметиком.
На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

слишком сильная/слабая подача воды;
устройство работа в случае, когда теплоносителя в системе нет;
при длительном простое;
когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Теги: монтаж системы отопления

Как правильно установить циркуляционный насос в систему отопления

Содержание

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

Если система открытая, то перед прибором, но на байпасе.
В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
В системах напорных «грязевик» устанавливается до байпаса.

установка циркуляционного насоса в системе отопления

Назначение циркуляционных насосов
Как правильно выбрать место для установки
Схемы обвязки
Установка в системы отопления с принудительной циркуляцией теплоносителя
Установка в системы отопления с естественной циркуляцией теплоносителя
Особенности монтажа
Подключение устройства к сети электропитания

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

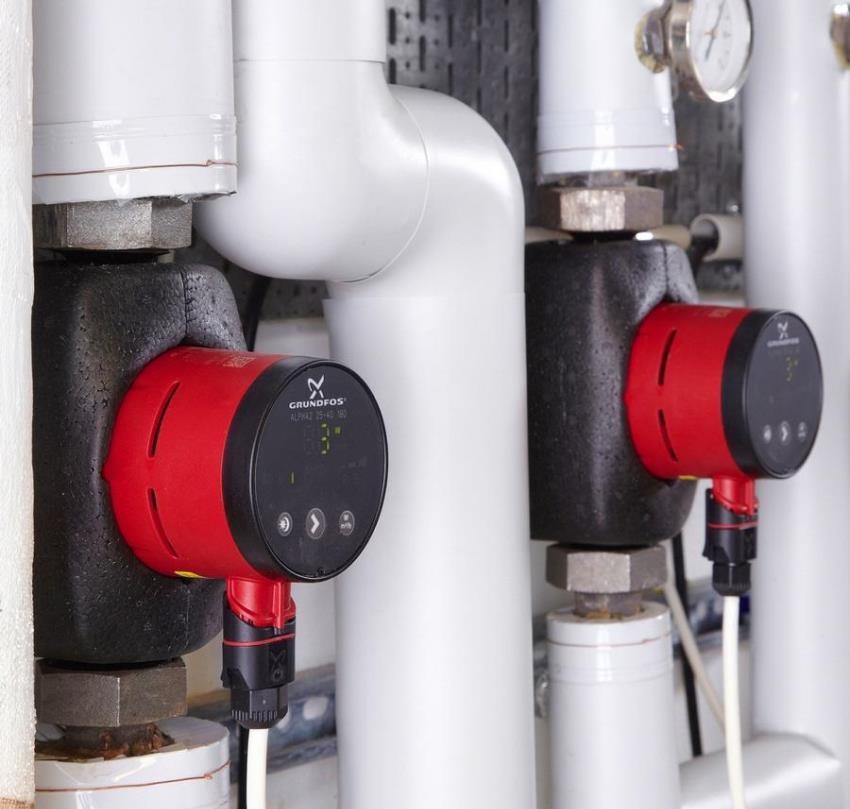

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте.

Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление.

Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов.

Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Подключение насоса к котлу отопления: грамотная схема

ПОСЛЕДНИЕ ЗАПИСИ

РУБРИКИ

Автоматическое открывание, проветривание и полив теплиц
Акриловые краски
Балкон
Блоки арболитовые
Бурение скважин на воду
Вода из скважины
Водосток кровельный
Воздух в квартире
Выращивание дома
Гидроизоляция
Гидрофобизация материалов
Дорожки садовые
Камин своими руками
Каркасный дом
Кладка печи своими руками
Крыша из металлочерепицы
МДФ
Монтаж кровли
Монтаж ламината
Монтаж линолеума
Монтаж подложки под ламинат
Натяжные потолки
Опилкобетон
ОСБ плита
Отделка откосов
Оштукатуривание
Полипропиленовые трубы
Расход материалов
Тротуарная плитка
Устройство отмостки
Утепление
Утепляем баню самостоятельно
Фасад
Фундамент из свай
Шлакоблок
Эмаль для ванны

Равномерность распространения тепла в жилище с независимой отопительной конструкцией зависит от типа насоса, благодаря которому теплоноситель принудительно перемещается по трубам и батареям.

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
Возможность спрятать отопительные коммуникации, которые проходят через помещения.
Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

В каком месте отопительной системы монтировать прибор

Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

Где лучше установить аппарат

Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

Есть ли исключения?

Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.
Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

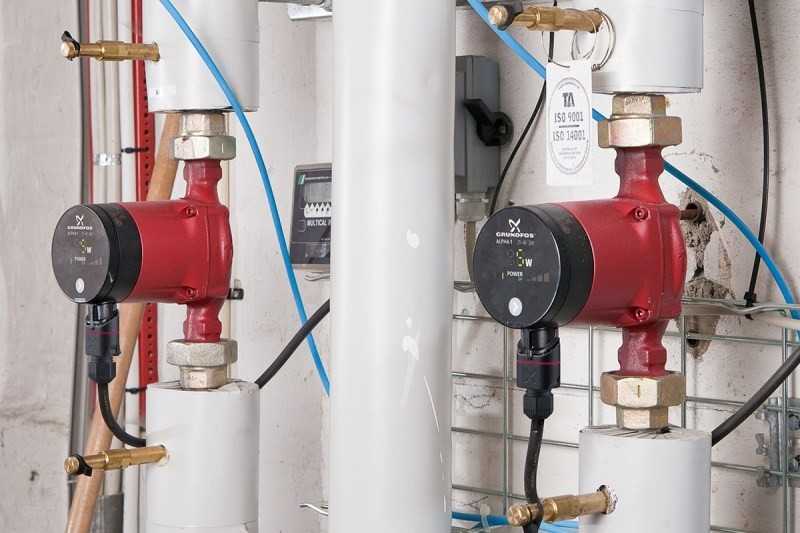

Отопительная система с комплексом магистралей

При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

Схемы подключения прибора для разных систем отопления

Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.
На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.
Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.

Циркуляционный прибор и котел, действующий на твердом топливе

Здесь насос подсоединяется к системе на обратной ветке и подключается со смесительным клапаном и байпасом в контур котла. На трехходовом клапане могут быть установлены сервопривод и накладной датчик температур. Так как отопительные приборы работают на полную мощность только в холодное время года, можно устанавливать теплоаккумулятор, способный поглощать избытки тепла, а потом, по требованию, возвращать его отопительной системе. На аккумуляторе с одной стороны имеется два патрубка для его подключения и два – с другой стороны для подсоединения к ветке радиаторов.

Схема установки насоса

Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

на обогрев здания требуется более одного котла;
схема обвязки наделена буферной емкостью;
отопительная система разветвляется на несколько линий;
используются гидроразделители;
протяженность тепломагистрали превышает 80 метров;
нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам.
Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Подключение насоса к электросети

Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

использовать устройство дифференциального автомата;
подсоединить к электросети с бесперебойником;
использовать автоматическую систему котла;
использовать термостат.

Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

Заключение

При соблюдении всех правил не возникнет никаких сложностей с установкой насоса и его подключением к источнику электропитания. Самая трудная задача – это врезка прибора в стальную трубу. Но, если использовать лерки для нанесения резьбы на стальные трубы, можно самолично сформировать перекачивающий узел.

Установка насоса в систему отопления: правила и хитрости

На что обратить внимание при выборе циркуляционного насоса?
Основные параметры насоса: сила потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. Но не стоит брать «с запасом» — у слишком мощного насоса увеличится потребляемая мощность, шум и ускорится износ деталей. Оптимально, когда характеристики на 10-15% ниже требуемых параметров, при меньших значениях напор теплоносителя будет недостаточным. Во многих современных системах отопления температура в помещении управляется термостатическими кланами. При этом повышается гидравлическое сопротивление и давление в системе, которое вызывает шум. Решают эту проблему насосы со встроенной электроникой, автоматически регулируя перепады давления при изменениях количества воды.

Выбор места врезки насоса в систему
Правильная работа насоса возможно при правильном определении места его врезки в трубопровод. Насос должен заставлять воду циркулировать по системе отопления, обеспечивая быстрое продвижение воды от котла до всех батарей в доме. Самая популярная схема подключения насоса, которая используется на практике:

В автономных системах отопления обычно устанавливают герметичные насосы с «мокрым» ротором бездроссельного типа. Данные модели не нуждаются в дополнительной смазке деталей и замене прокладок. Эти функции выполняются теплоносителем. Вода, перекачиваемая насосом, еще и охлаждает его элементы, а также обеспечивает бесшумное функционирование оборудования. Корпус бездроссельного насоса изготавливается производителями из чугуна, а ротор – из стали или износостойкого пластика. Устройство, не нуждающееся в интенсивном обслуживании, способно работать в течение 20 и более лет.

Правила монтажа
В комплект любого насоса входит инструкция от производителя, в которой подробно расписано его устройство, принцип работы и конечно правила монтажа. При самостоятельной установке очень важно выбрать правильную позицию насоса относительно горизонта: вал электродвигателя должен располагаться строго горизонтально, иначе могут образоваться воздушные пробки которые оставят подшипники без смазки и охлаждения, что приведёт к быстрому износу деталей и скорой поломке насоса. Кстати, на корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Необходимость фильтрации воды
Перед насосом обязательно нужно установить грязевик, который будет фильтровать теплоноситель. Грязевик задерживает частицы, которые могут разрушить крыльчатки и подшипники внутри насоса — песок, окалины и другие загрязнения, попавшие в воду. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Расположение насоса в отопительном контуре
Все современные модели насосов могут одинаково хорошо работать и на «подаче» и на «обратке», насос можно врезать в любую часть отопительного контура. Однако, длительность службы подшипников и пластиковых деталей насоса зависят от температуры теплоносителя. По этому лучше всего врезать насос на обратке после расширительного мембранного бака перед котлом.

Зачем нужен байпас?
Носос напрямую зависит от электричества и при его отключении система отопления должна остаться работать в режиме естественной циркуляции. Для этого необходимо уменьшить сопротивление в контуре за счёт уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых кранов. В открытом состоянии просвет в шаровом кране совпадает с диаметром трубы.

Циркуляционный насос лучше устанавливать на байпасе, который можно отсечь шаровыми кранами. Такое расположение позволяет провести диагностику, ремонт или замену насоса без остановки всей системы отопления дома.

Электрическая подпитка
Если система отопления работает по принципу принудительной циркуляции, то при отключении электричества насос должен продолжать работать от резервного источника питания. В этом случае рекомендуется устанавливать источник бесперебойного питания с которым система сможет работать несколько часов. Если ситуация не критическая, то этого времени должно хватать для устранения причины обрыва электроэнергии.

Подключая резервное питание для насоса важно помнить, что на источник резервного питания не должны попадать влага или конденсат, кроме того нельзя допустить контакта силового кабеля с трубами, корпусом или двигателем насоса. И не забудьте заземление!

Запуск насоса
После завершения монтажных работ система заполняется водой, после этого необходимо удалить воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Насос для котла — как правильно выбрать и подключить

Системы отопления и горячего водоснабжения подразумевают необходимость постоянной циркуляции воды с одновременным ее нагревом до заданной температуры. Корректность функционирования систем с закрытым контуром обеспечивает котел с насосом – ключевой элемент в цепи. Насос для котла может быть встроенным или комплектным, приобретать который следует отдельно в зависимости от требований к производительности системы.

Функции и виды

Содержание

1 Функции и виды
- 1.1 Газовые котлы
- 1.2 Паровые котлы
2 Насос для котла – преимущества
- 2. 1 Популярные модели
3 Алгоритм подключения насоса для котла
4 Подключение циркуляционного насоса к котлу (видео)
- 4.1 Насос повысительный LPS-25-13/180 Z LadAna (0,26 кВт) с реле протока
- 4.2 Насос циркуляционный LRS 25-4/180 LadAna (0.65 кВт)
- 4.3 Насос циркуляционный LRS 25-6/180 LadAna (0.10 кВт)
- 4.4 Насос циркуляционный LRS 25-8/180 LadAna (0.26 кВт)

Автономное отопление, которому отдается все большее предпочтение, в отличие от централизованного, способствует более эффективному и рациональному использованию энергоресурса. С его помощью создается оптимальный микроклимат в помещении, здание становится более энергоэффективным ввиду простоты регулировки температурных параметров.

Кроме того, автономно отапливаемые помещения быстрее прогреваются благодаря возможности автоматической регулировки температуры воды в самой системе.

В системе отопления используются преимущественно газовые и паровые котлы отопления (в бытовом и промышленном сегменте соответственно), комплектующиеся циркуляционными насосами.

Газовые котлы

Газовый котел используется как в частном, так и в муниципальном строительстве как наиболее экономный и производительный источник тепловой энергии ввиду невысокой стоимости топливного материала.

С точки зрения конструкции различают 2 разновидности газовых котлов:

настенные компактные и производительные бытовые модели, нетребовательные к условиям установки и удовлетворяющие требования к обогреву квартиры или частного дома;
напольные – промышленные установки, эксплуатация которых требует обустройства специализированной котельной.

Нас в большей мере интересуют настенные бытовые модели, которые в свою очередь бывают одноконтурными и двухконтурными. Настенный двухконтурный отопительный котел более востребован, так как обеспечивает одновременное функционирование и отопления, и ГВС.

Бытовые устройства комплектуются циркуляционным насосом и расширительным баком.

Ключевым элементом в составе циркуляционного насоса является ротор с лопастями, движение которых стимулирует циркуляцию теплоносителя внутри системы. В зависимости от параметров охлаждения двигателя ротор может быть мокрого или сухого типа. Насос для газового котла первой разновидности находится непосредственно в среде теплоносителя, в то время как для насоса с ротором сухого типа контакт с влагой нехарактерен. Тип ротора – основной параметр выбора насосного оборудования, сухой гораздо превосходит мокрый в производительности и обладает КПД в 80%.

Циркуляционный электронасос в составе системы отопления и ГВС бывает основным или дополнительным. Нужен ли дополнительный насос, определяется фактической необходимостью. Он используется в том случае, когда требуется замена насоса основного типа или если его производительность не удовлетворяет требования.

Паровые котлы

Для паровых котлов прямоточного или барабанного типа, применяемых в оснащении ТЭС, парогенераторных установок в местах промышленной разработки карьеров и месторождений нефти, характерна комплектация такой разновидностью оборудования, как насосы питательные. Питательные насосы перекачивают техническую воду высокой температуры (в диапазоне +80…+165^оС) и отличаются повышенной стойкостью к механическим и коррозийным повреждениям. Промышленное назначение насосов этого типа обусловлено также тем, что благодаря особенностям комплектации они могут работать со слегка загрязненными легкими шламовыми массами и неагрессивными жидкостями.

Классификация питательных насосов:

ПЭ – многоступенчатые секционные модели с горизонтально расположенным валом, предназначенные для подачи воды с температурой в пределах 165^оС;
ЦВК – высоконапорные центробежно-вихревые электроприборы для подачи воды с максимальной температурой 105^оС;
АН – двупоршневыепитательные насосы для паровых котлов, в комплектацию которых включена классическая помпа, предназначенные для работы в комплексе с маломощными котлами, максимальный нагрев воды – 105^оС;
НГ – одноступенчатые модели с пластинчатым ротором и горизонтально расположенным валом, предназначенные для работы в условиях пониженной температуры (не более 80^оС).

Насос для котла – преимущества

Вне зависимости от того, используете вы насос для комплектации автономной отопительной системы или централизованной магистрали, это способствует:

повышению теплоотдачи;
равномерному распределению тепла в помещениях;
увеличению показателей энергоэффективности здания;
минимизации риска возникновения воздушных пробок в трубопроводах.

Алгоритм подключения насоса для котла

Подключение насоса для газового котла не требует специальных навыков, в отличии от сборки полноценной системы водоснабжения с использованием парового котла:

перед тем, как подключить насос для котла, выберите оптимальное место его расположения – оно должно быть доступным в случае необходимости перенастроить оборудование или осуществить его плановое обслуживание и в то же время защищенным от случайного механического воздействия;
при установке насоса в действующую теплосеть носитель нужно полностью слить;
смонтируйте и зафиксируйте шаровые краны, перекрывающие движение теплоносителя в случае необходимости демонтажа насоса, по обе стороны от агрегата;
врежьте фильтр, установите воздушный клапан согласно рекомендациям производителя;
загерметизируйте места стыков и врезов с помощью резиновых прокладок и герметиков соответствующего типа;
при установке самого насоса соблюдайте направление движения теплоносителя, которое на приборе указывается стрелкой;
заземлите агрегат и выполните подключение к электросети;
заполните систему теплоносителем и выполните включение насоса, предварительно проверив работоспособность оборудования

Эта схема актуальна для монтажа основных и дополнительных насосных агрегатов и применима в квартирах с централизованным отоплением и в домах с автономным обеспечением.

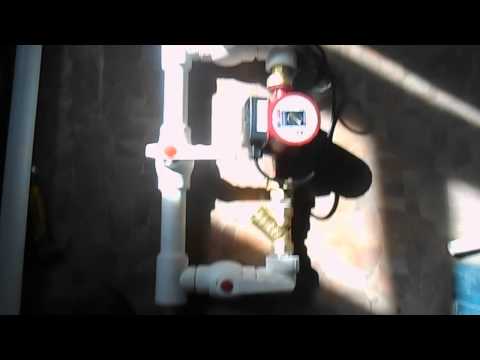

Подключение циркуляционного насоса к котлу (видео)

Как установить насосы дровяного котла (Часть 1)

Это еще один выпуск «Альтернативное отопление и снабжение», и в этом сообщении блога мы поговорим о том, какие насосы использовать для вашего дровяного котла, как их установить и как исправьте их, если что-то пойдет не так.

Итак, я разобью эту тему на три главы. Первая глава будет посвящена установке помпы, всему, что необходимо учитывать при установке помпы. В главе 2 будет рассказано, какой насос использовать и как подобрать размер насоса для вашего применения. И в главе 3 будет ремонт заклинившего насоса.

Как установить насосы для дровяных котлов

Установка водяного циркуляционного насоса на задней стенке дровяного котла

Что следует учитывать при установке насоса для котлов насос, который указан здесь в этом зеленом кружке у самого нижнего порта.

Установка насоса

Как работают насосы котлов?

И причина, по которой вы хотите установить его на самый нижний порт, заключается в том, что эти насосы были спроектированы так, чтобы иметь одинаковое давление как на задней, так и на передней стороне насоса. Поскольку эти котлы в основном открыты для атмосферы, это означает, что давление на задней стороне отсутствует. Мы не можем герметизировать устройство или герметизировать петлю.

Итак, что мы собираемся сделать, так это использовать всю эту воду с весом атмосферного давления этой воды, чтобы создать давление на задней стороне этого котла, потому что насос создает давление для передней стороны. Вот почему мы хотим, чтобы это было установлено на нижнем порту. Таким образом, у нас есть весь этот вес воды на этом атмосферном давлении на задней стороне котла, чтобы попытаться сбалансировать его как можно лучше.

Как работает циркуляция воды в котле?

Циркуляция воды также является очень важной частью наружных дровяных котлов. Водяная рубашка находится снаружи, вокруг топки, топка обозначена здесь, а это конструкция бочки и бочки.

Что вы собираетесь здесь делать, так это то, что если вы оторветесь от дна, вы будете возвращать воду в самый высокий порт.

Это позволит передать теплообмен от бочки к воде. Итак, вода течет вниз и внутри этой камеры вода нагревается. Таким образом, вы получите крест, циркуляцию и передачу тепла.

В то же время, если бы вы не сделали это таким образом, у вас было бы тепло камеры в самой горячей части и вода в самой горячей части, и тогда вы будете тянуть вверх, где эта вода циркулировать очень хорошо.

Очень, очень важно обеспечить хорошую циркуляцию вокруг вашего дровяного котла, независимо от того, какой у вас тип или марка, чтобы убедиться, что вся вода в рубашке имеет одинаковую температуру, насколько это возможно.

Чтобы дать вам коэффициент BTU, когда вам нужен такой большой выброс энергии, и если часть воды не имеет нужной температуры, а другая — нет, это не принесет вам много пользы, когда она вам действительно нужна, когда холодно.

Где можно установить насос дровяного котла?

На задней стороне котла находится место, где вы хотите установить насос.

Многие спрашивают: «Ну, а можно внутрь положить?» Что вы можете. Но когда вы обычно крепите насос к стене, которая установлена в вашем доме, к потолку или чему-то еще, он обычно крепится к каркасу дома, и насос вибрирует и издает неприятный шум. И это то, что я часто слышу. жалоб на это, и это одна из причин, почему я не рекомендую устанавливать его внутри дома.

Другая причина заключается в том, что все эти насосы имеют воздушное охлаждение, поэтому лучше охлаждать насос, который находится снаружи от котла, в том числе и из соображений эффективности.

Насос дровяного котла

Комплект для установки насоса котла

Теперь у меня есть установочный комплект, который крепится к задней части котла. И причина, по которой мне нравится установочный комплект, и вещи, которые вы можете принять во внимание, и вам не нужно покупать мой установочный комплект, но если хотите, вы можете.

Причина установки комплекта в том, что на стороне подачи, то есть горячей воды, поступающей в дом, я монтирую насос. А затем, на обратной стороне, я устанавливаю шаровой кран со сливом котла, чтобы я мог стравить из контура любой воздух, который в нем есть, потому что у вас здесь будет то, что вы пытаетесь заставить этот насос выталкивать обратно в водяная рубашка, где есть вода, и воздух не может протолкнуть воду, так как насосы недостаточно сильны, потому что воздух сжимается, и насос будет сжиматься.

Итак, в этом случае вы можете открыть шаровой кран, открыть слив котла, выпустить воздух, и теперь вы заполнили контур. И это причина, по которой вы должны это сделать. Примите это во внимание тоже.

Насосы для котлов Часто задаваемые вопросы и как проверить, правильно ли работает ваш насос?

Кроме того, многие люди будут обращаться ко мне и говорить: «Эй, у меня в доме нет отопления». Ну, я спросил его: «Насос работает?» И насос будет вибрировать и двигаться. Это не означает, что картридж внутри вращается или циркулирует вода, но опять же, с этим сливом котла в этом шаровом кране вы смогли закрыть этот шаровой кран, открыть слив бойлера, и вода вышла быстро, быстро, и мощный, вы знаете, насос работает. Если это не так, то оно вытекает, как медленная утечка, вы знаете, что насос не работает. Еще один способ проверить помпу, вот почему эти наборы, которые я делаю, предназначены для самых разных аспектов, чтобы помочь вам выяснить и устранить любые проблемы, которые могут возникнуть.

Посмотрите наше следующее видео о том, как правильно выбрать тип и размер насоса.

А пока ознакомьтесь с нашими наборами для ежегодного обслуживания и комплектами для самостоятельного ремонта. Если вам нужна помощь или у вас есть вопросы, которые мы здесь не рассмотрели, позвоните нам!

Советы по выбору и установке циркуляционного насоса в системе центрального отопления

Перейти к содержимому

Предыдущий Следующий

Советы по выбору и установке циркуляционного насоса в системе центрального отопления

Что такое циркуляционный насос

Циркуляционный насос представляет собой электродвигатель, помещенный в стальной корпус. Его ротор передает вращение через вал на рабочее колесо. Вращение крыльчатки создает вакуум на входе трубы, всасывая воду. При вращении крыльчатка выбрасывает жидкость под давлением в контур за счет центробежной силы. Создается напор, являющийся движущей силой циркуляции в контуре отопления.

Это устройство, которое изменяет скорость жидкости без изменения давления. В системах отопления циркуляционный насос устанавливают для более эффективного обогрева. В системах с принудительной циркуляцией он является незаменимым элементом. Установка циркуляционного насоса с тремя скоростями позволяет изменять количество передаваемого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционных насосов много, но в контурах отопления используются конструкции «мокрого» и «сухого» типа.
Если ротор отделен от контакта с жидкостью перегородкой с уплотнительным кольцом, конструкция считается «сухой». В процессе работы между кольцами образуется водяная пленка, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере абразивного износа кольца сжимаются управляющей пружиной. Насосы используются в системах с высокой скоростью потока. Они используются в котельных, которые отапливают несколько зданий. У них хороший КПД 80%, но они очень шумные и требуют профессионального обслуживания.

В насосах «мокрого» типа от водной среды изолирован только статор. Насосы с мокрым ротором работают практически бесшумно и могут безотказно перекачивать воду более 10 лет. У них меньший КПД (около 50%), но их характеристик более чем достаточно для обогрева любого дома. Потребляемая мощность насоса невысокая, потребление энергии в час при периодическом включении составляет 50-200 Вт. Насосы имеют трехступенчатую регулировку нагрузки.

Выберите подходящий циркуляционный насос

Выбор мощности насоса зависит от площади помещения, требований к температуре и мощности котла. Исходим из усредненных показателей, рассчитывая характеристики циркуляционного насоса:

На 10 м длины трубы требуется 0,6 м напора насоса. Регулируемое значение для насоса указано на кривой производительности, измеренной в метрах водяного столба.
(Напор – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, задается значением высшей точки трубопровода.)
Расход воды рассчитывается в зависимости от мощности котла. Котел на 25 кВт греет 25 л/мин, радиатору на 15 кВт нужен расход 15 л/мин.

Чем длиннее циркуляционный контур и больше сечение труб, тем более мощный циркуляционный насос требуется для обогрева дома. Если теплоноситель не водяной, а более вязкий, насос требует повышенной мощности.

Характеристики приобретаемого циркуляционного насоса должны быть на 10-15% ниже расчетных значений. При установке сверхмощного насоса в систему отопления можно столкнуться с проблемой увеличения потребляемой мощности, появления лишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет перекачать теплоноситель в необходимом объеме. Многие модели современных циркуляционных насосов оснащены электронным или ручным управлением скоростью вращения вала ротора насоса. Наибольший КПД достигается при максимальной частоте вращения вала.

Термоклапаны, используемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан закрывается при повышении температуры. Это увеличивает гидравлическое сопротивление и, соответственно, увеличивает давление. Эти процессы сопровождаются появлением шума, который можно устранить, переключив насос на малую скорость. Более эффективно с этой задачей справляются насосы со встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Установить циркуляционный насос

Рекомендуется установить циркуляционный насос рядом с котлом, перед первой веткой, но на подающем или обратном трубопроводе (лучше на обратке). Современные насосы изготавливаются из материалов, выдерживающих температуру до 100-115°С.

В месте установки есть один важный момент. Если система отопления имеет две отдельные ветки — на правое и левое крыло дома или на первый и второй этажи — есть смысл поставить на каждую отдельный насос. Это позволит установить требуемый тепловой режим в каждой части дома независимо от другой, а также сэкономить на отоплении в двухэтажных домах. Как? В связи с тем, что второй этаж обычно намного теплее первого, и тепла там требуется гораздо меньше. При наличии двух насосов в ветке, идущей вверх, скорость воды задается значительно меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Циркуляционный насос установлен на байпасе, который отсекается от основной системы двумя шаровыми кранами. Такое расположение оборудования позволяет отремонтировать или заменить его без ущерба для системы отопления дома. В межсезонье система отопления может работать без насоса, который отключается при помощи тех же шаровых кранов. При усилении морозов включают насос, открывая запорную арматуру по его краям и закрывая шаровой кран на главном контуре. Так регулируется направление потока охлаждающей жидкости.

Большинство проблем с циркуляционным насосом возникает из-за наличия в воде механических примесей (известковый налет, частицы абразивного износа). Они способны заклинить крыльчатку и остановить двигатель. Поэтому перед насосом необходимо установить сетчатый фильтр.

Правила установки в системе отопления

Для удобства демонтажа шаровые краны необходимо устанавливать с обеих сторон агрегата.
Для создания барьера для фильтрации известкового налета и абразивных частиц износа целесообразно установить перед устройством специальный фильтр.
В верхней части байпасного тракта целесообразно установить автоматический или ручной воздушный клапан, который позволит удалить из системы скопившийся кислород.
В связи с тем, что установка насосов в систему отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе насоса.
Ориентация вала ротора насоса должна быть строго горизонтальной. В противном случае могут образоваться воздушные карманы, в результате чего подшипники останутся без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и быстрой поломке оборудования. На корпусе насоса есть стрелка, в направлении которой должна двигаться вода в системе.
Соединения и резьбовые соединения должны быть обработаны герметиками, между сопрягаемыми деталями должна быть установлена прокладка.

После завершения монтажных работ система отопления заполняется водой. Затем воздух удаляется путем открытия центрального винта, расположенного на головке насоса. Выходящая вода будет сигнализировать о полном удалении пузырьков воздуха из насоса. После этого насос можно запускать.

ГЭК бытовой

ГЭС Бытовой

Высокоэффективные циркуляционные насосы, предназначенные для систем отопления. Применяется в качестве универсального апгрейда и сменного насоса. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения.

Поток MAX
MAX MAX
Температура жидкости
MAX

3,7 M ³ /H
7M
2 . . 110 ° C
10 бар

01010101616166169

HET Бытовой

Высокоэффективные циркуляционные насосы. Насос оснащен функцией AUTO, которая автоматически настраивает насос в соответствии с требованиями системы для обеспечения оптимального комфорта и минимального энергопотребления, а также простоты ввода в эксплуатацию.

Поток MAX
MAX MAX
Температура жидкости
MAX

3,7 M ³ /H
7M
2 .. 110 ° C
10 бар

010161611111111111111111111111111111111111111111111111111111111111111111610114

HEC Коммерческий

Высокоэффективный циркуляционный насос для коммерческих зданий. Интуитивно понятный пользовательский интерфейс, особенно подходящий для замены старых циркуляционных насосов. Режим ECO автоматически регулирует насос в соответствии с потребностью в нагреве.

Поток MAX
MAX MAX
Температура жидкости
МАКС

10,8 М ³ /H
10M
2 .. 110 ° C
10 бар

Вид

010
- 61
- HE Domestic PWM
Высокоэффективные циркуляционные насосы компактной конструкции, подходящие для всех систем HVAC, от котлов и тепловых насосов до систем тепловых интерфейсов (HIU). Он управляется всеми основными функциями, а также функцией PWM для дистанционного управления.
Макс. расход
Макс. напор
Температура жидкости
Макс. давление
4,0 м ³ /ч
8 м
2.. 110°C
10 бар
2 ВИД0003
- LE Бытовые
- LE Бытовые
Предназначены для систем отопления, горячего водоснабжения, охлаждения и кондиционирования воздуха. Насосы изготавливаются из различных материалов, что делает их подходящими для различных областей применения. Надежный и не требующий обслуживания. Нет шума.
Макс. расход
Макс. напор
Температура жидкости
Макс. давление
9,6 м ³ /ч
15 м
2.. 110°C
10 бар
ВИД
пластпамп2021-07-14T07:59:09+00:00
Перейти к началу
Установка циркуляционных насосов | Bola Systems
Электронный циркуляционный насос в настоящее время является неотъемлемой частью системы отопления любого здания. Он обеспечивает циркуляцию воды от источника тепла к системе отопления, такой как радиаторы или теплые полы. Неправильный монтаж может привести к снижению эффективности обогрева, а также к повреждению системы отопления. Поэтому пренебрегать установкой не стоит. О чем вам нужно подумать?
Размещение циркуляционного насоса
Для правильной работы циркуляционного насоса важно его правильное размещение в системе отопления. Это должен определить профессионал, проектировавший ваш дом или систему отопления.
Однако, если вы решите установить его самостоятельно, то в основном есть два способа его размещения – либо на обратном трубопроводе, по которому холодная вода поступает в котел, либо на линии отвода горячей воды, идущей от котла. Ранее рекомендовалось размещать циркуляционные насосы исключительно на трубах холодной воды из-за возможного теплового повреждения. Современные циркуляционные насосы изготавливаются из материалов, выдерживающих даже высокие температуры. Поэтому, если по каким-то причинам вы не можете установить насос на обратке, вы легко можете установить его в начале контура.
Также стоит помнить, что циркуляционный насос должен быть легко доступен для возможного ремонта или настройки в будущем.
Замена старого насоса
Если вы заменяете старый циркуляционный насос в существующей системе отопления, при покупке нового необходимо обратить внимание на определенные параметры. Прежде всего, новый насос должен иметь такую же гидравлическую мощность, конструктивную длину и диаметр присоединительной резьбы. Однако при смене циркуляционного насоса в связи с увеличением площади теплого пола или количества радиаторов необходимо подстроить параметры под новые условия.
Будьте особенно осторожны при снятии старого циркуляционного насоса. В насосе может быть горячая вода, также под высоким давлением, поэтому существует риск ошпаривания. Осторожно слейте воду из насоса перед разборкой.
Напор насоса определяется не высотой дома, а длиной трубы.
Механическая установка нового насоса
Если вы уже выбрали место для установки циркуляционного насоса и сняли старый насос, пришло время установить новый. Сначала соберите циркуляционную систему следующим образом:
Необходимо иметь клапаны с обеих сторон насоса, что позволит остановить поток воды в случае ремонта или демонтажа насоса. Накрутите клапаны на резьбу насоса. Иногда кран можно установить только перед насосом, а обратный клапан поставить за насосом, но с учетом большей безопасности и комфорта при обращении с насосом лучше иметь два клапана. Вы также можете заменить клапаны фитингом с кулачковым замком, который закрывается шестигранным ключом.
Перед насосом и в направлении, указанном стрелкой на фильтре, необходимо установить фильтр, улавливающий любую грязь и предотвращающий засорение насоса. Установите обратный клапан за насосом. Если вентиляционный фильтр не является частью самого насоса, подключите его к системе. Все соединения должны быть надлежащим образом уплотнены нагревательной прокладкой, предпочтительно резиновой. Собранную таким образом насосную систему закрепить на трубах системы отопления с помощью латунного фитинга.
Возможные положения циркуляционного насоса смотрите в инструкции к конкретной модели, но обычно можно выбрать вертикальное или горизонтальное положение. Однако всегда необходимо соблюдать направление потока воды, указанное стрелками непосредственно на насосе. В то же время распределительная коробка не должна находиться над насосом, так как это может помешать надлежащему удалению воздуха из насоса.
Во время установки насос должен быть обесточен!
Подключение насоса к сети
После успешной установки циркуляционного насоса его необходимо подключить к источнику питания. Насосы поставляются в стандартной комплектации с напряжением 230 В. Проверьте свой конкретный насос.
Помимо самого двигателя насоса, в зависимости от конкретной модели, необходимо также подключение блока управления и термодатчиков. Циркуляционный насос представляет собой относительно сложное электронное устройство, поэтому его установка в сеть может производиться только уполномоченным лицом. Неправильная проводка может привести не только к повреждению насоса, но особенно к травмам.
Подходящим аксессуаром для циркуляционной насосной системы является резервный источник питания, обеспечивающий ее бесперебойную работу в случае отключения электроэнергии.
Установка нескольких циркуляционных насосов
Необходимое количество циркуляционных насосов определяется длиной трубопровода. Как правило, достаточно одного насоса на 80 м трубы. Если у вас более длинные трубы или теплые полы, рекомендуется установить больше циркуляционных насосов. В противном случае напора будет недостаточно и распределение горячей воды в системе отопления будет неравномерным.
Если у вас более одного котла, необходимо иметь хотя бы один насос для каждого. При установке более одного насоса на один котел целесообразно подключить так называемое кольцевое пространство, уравновешивающее давление в котле. Чрезмерное давление может повредить котел, если одновременно работают несколько насосов.
Запуск циркуляционного насоса
Перед первым пуском необходимо прокачать некоторые насосы и установить требуемый режим, соотв. производительность. Насосы без вентиляции шумны и могут быть необратимо повреждены. Однако некоторые современные циркуляционные насосы прокачиваются и регулируются автоматически.
Насос котла не работает? Откуда мне знать и как это исправить?
Страшная неисправность системы центрального отопления не всегда является признаком того, что вам нужен новый котел. Иногда проблемы с отоплением являются просто результатом проблемы с насосом котла, ключевым компонентом вашей котельной системы.
Независимо от того, перестало ли работать ваше центральное отопление или вы опасаетесь, что это может произойти, стоит решить, является ли причиной проблемы насос или вам нужен новый котел.
Получите новое предложение котла менее чем за 20 секунд здесь
Возможно, вы уже подозреваете, что насос вашего котла работает неправильно, и вам нужна помощь в выявлении и устранении любых проблем с насосом. Если вы никогда раньше не имели дело с насосом котла, это может показаться сложной задачей, но во многих случаях устранение проблем с насосом котла на удивление просто.
Чтобы помочь вам определить проблему и решить, можно ли решить ее самостоятельно, не прибегая к услугам инженера, мы составили это удобное руководство. если вы не можете его починить и подумываете о новом котле, вы можете прямо сейчас получить онлайн фиксированную цену на полную установку котла, что может сэкономить вам деньги в долгосрочной перспективе
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Как я узнаю, что насос моего котла не работает?
Обычными признаками неработающего насоса котла являются плохой нагрев, утечки, странные шумы насоса котла, исходящие от вашего котла, и холодные трубы, которые вы, возможно, уже заметили.
В этом руководстве мы выделим общие признаки того, что насос вашего котла не работает, и объясним, как диагностировать такие проблемы, как неправильные настройки расхода, блокировки и проблемы с электропитанием. Хотя мы объясняем, как вы можете устранить распространенные проблемы с насосом котла самостоятельно, в некоторых случаях вам может понадобиться помощь инженера или замена насоса котла.
Что такое насос котла?
Внутри вашего котла находится насос, который иногда называют насосом центрального отопления, циркуляционным насосом или насосом котла.
В системе центрального отопления функция насоса заключается в циркуляции горячей воды из котла по трубам и по всему дому для снабжения радиаторов, кранов и душей.
Когда насос котла перестает работать должным образом, это может вызвать проблемы во всей системе центрального отопления.
Где находится насос моего котла?
Прежде чем приступить к устранению неполадок, необходимо найти насос бойлера.
Циркуляционные насосы обычно располагаются внутри или рядом с котлом, особенно в комбинированных котлах. В качестве альтернативы он может быть расположен в сушильном шкафу рядом с бойлером с горячей водой, как это типично для некомбинированных систем.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Общие признаки того, что насос вашего котла не работает
Не требуется эксперт, чтобы определить, работает ли насос вашего котла неправильно. Существует множество индикаторов и признаков, которые легко заметить и оценить самостоятельно.
Если в вашей системе центрального отопления отображается какой-либо из перечисленных индикаторов, весьма вероятно, что проблема связана с насосом вашего котла, а не с самим котлом.
Общие индикаторы неправильной работы помпы:
- Необычные шумы, исходящие от котла, такие как постоянный гул
- Насос работает, но труба подачи воды холодная
- Из насоса течет вода
- Корпус насоса на ощупь необычно горячий
- Нет горячей воды
- Ваш насос постоянно работает и не выключается
- Насос котла вообще не работает (нет вибрации или тепла)
- Плохой нагрев – нагрев занимает больше времени, чем обычно, или не нагревается до полной температуры. Или не все радиаторы греются
Многие из этих признаков неисправности вызваны проблемами, которые могут быть легко решены и устранены, такими как попадание воздуха или скопление мусора в насосе котла.
Не заменяйте насос, пока не исключите возможность ремонта. Ознакомьтесь с нашим руководством по устранению неполадок насоса котла ниже, чтобы диагностировать проблему и узнать, как отремонтировать насос, где это возможно.
Руководство по устранению неисправностей насоса котла
Проблема: Вода не циркулирует по системе, но насос включен

Как определить:
Первым признаком этой проблемы будет отсутствие горячей воды из ваших кранов и холодных радиаторов — это говорит о том, что горячая вода не циркулирует в вашей системе центрального отопления.
Вы можете определить, работает ли ваша помпа, положив руку на помпу. Если помпа слегка теплая на ощупь и вибрирует, значит помпа включена.
Если на помпу не подается питание, см. раздел «Нет питания на помпе» ниже.
В чем причина?
Если ваш насос работает, но вода не движется по системе, проблема, вероятно, связана с заклиниванием вала или гребного винта. Обычно это вызвано наличием мусора в системе.
Как это исправить:
Попробуйте осторожно постучать по насосу – этого может быть достаточно, чтобы освободить вал/гребной винт. Если это не решит проблему, вам нужно будет вызвать инженера, чтобы помочь вам. Чтобы предотвратить повторение этой проблемы, убедитесь, что вы ежегодно обслуживаете свой котел.
Проблема: Нет питания в помпе
Как определить:
Чтобы определить, работает ли помпа, аккуратно положите руку на помпу. Вы должны почувствовать легкую вибрацию, а насос должен быть теплым на ощупь, если он работает.
В чем причина?
Если на котел подается питание, а на насос нет, это может быть связано с проблемой проводки или предохранителя.
Если у вашего котла вообще нет мощности, то скорее всего это связано с блоком печатной платы, а не с насосом.
Как это исправить:
Вам нужно будет вызвать специалиста по газовой безопасности, чтобы он вышел и проверил электропроводку. Они могут починить проводку или установить новый предохранитель, или, если насос старый, они могут полностью заменить насос.
Проблема: шумит циркуляционный насос
Как определить:
Если вы слышите странные звуки и думаете, что они исходят от насоса котла, сначала найдите насос, чтобы убедиться, что он точно является источником шума. звук. Затем просто прислушайтесь к звуку, издаваемому помпой, чтобы определить, громче ли он или отличается от обычного.
В чем причина?
Если помпа сильно шумит, возможно, внутри помпы образовалась воздушная пробка. Как правило, люди часто жалуются на постоянное гудение, когда в насосе образовалась воздушная пробка. Захваченный воздух может привести к тому, что ваша помпа перестанет работать, поэтому обязательно действуйте, если помпа шумит.
Как исправить:
Эта проблема имеет относительно простое решение. Вам просто нужно выпустить немного воздуха, отрегулировав винт для удаления воздуха. Все, что вам понадобится, это плоская отвертка и тряпка или полотенце.
Для насоса, расположенного за пределами вашего котла, следуйте этим инструкциям:
1. Убедитесь, что вы отключили электропитание насоса, прежде чем начать руководство по эксплуатации котла
2. Подложите под винт тряпку или полотенце, чтобы впитать воду, которая может вытечь
3. Очень слегка, очень медленно поверните винт, чтобы выпустить скопившийся воздух
4. Снова затяните винт и включите электропитание на
Если это не устраняет шум, возможно, подшипник в насосе разболтался, и в этом случае вам потребуется новый насос.
Проблема: Засорился насос
Как определить:
Первым признаком засорения насоса является то, что радиаторы греют недостаточно или совсем не греют, или не хватает горячей воды, несмотря на ваш котел и насос оба имеют власть.
Вы можете попытаться исключить другие возможные причины, такие как заедание вала/гребного винта, постукивая по насосу, чтобы разблокировать его, или прислушиваясь к грохоту и щелчкам, что исключает поломку рабочего колеса.
В чем причина?
Если ваши радиаторы нагревают недостаточно или вообще не нагревают, возможно, циркуляционный насос заблокирован или вообще перестал работать.
Засорение насосов происходит из-за накопления шлама и мусора внутри насоса, что влияет на его производительность и в конечном итоге приводит к отказу насоса.
Как это исправить:
Блокировку можно устранить самостоятельно, но мы рекомендуем вызвать инженера по газовой безопасности, чтобы диагностировать проблему и при необходимости выполнить очистку системы. Ежегодное обслуживание также поможет предотвратить это.
После того, как система будет промыта и насос очищен, вы можете установить магнитный системный фильтр, чтобы предотвратить это в будущем, или чаще чистить котел, чтобы предотвратить повторное накопление грязи в будущем. .
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Проблема: Течь насоса
Как определить:
Возможно, вы заметили утечку воды из вашего котла или насоса или образовавшуюся под ним лужу.
В чем причина?
Если из циркуляционного насоса течет вода, это, скорее всего, признак того, что либо насос разболтался, либо необходимо заменить уплотнение.
В качестве альтернативы корпус насоса может подвергнуться коррозии, что обычно происходит из-за возраста или бездействия системы.
Если ваша система центрального отопления была отключена все лето, вы можете столкнуться с такими проблемами, как эта, когда вы включите ее снова, когда вокруг наступят холода – это одна из причин, по которой вам рекомендуется включить отопление периодически, даже летом.
Как это исправить:
Решение зависит от проблемы здесь. Чтобы убедиться, что насос просто ослаб, просто затяните все соединения. Затем проверьте соединение насоса — если это источник утечки, возможно, лопнуло уплотнение, и в этом случае вы можете вызвать инженера, который может просто заменить уплотнение, но, возможно, потребуется заменить весь насос, если он особенно старый.
Если утечка по-прежнему сохраняется, и вы исключили уплотнение и незакрепленный насос, проверьте насос на предмет коррозии каких-либо его частей. Поврежденный насос подлежит замене.
Проблема: Неправильные настройки скорости и расхода
Как определить:
Если ваши радиаторы не нагреваются должным образом, это может быть индикатором неправильных настроек скорости и расхода. Самостоятельно определить, что это является причиной, можно, только исключив другие проблемы с помпой, описанные в этом руководстве, или изменив настройки, чтобы увидеть, произошло ли улучшение, но это не всегда рекомендуется, поэтому может быть разумным инженер-котельщик, чтобы диагностировать проблему вместо этого.
В чем причина?
Некоторые насосы имеют регулировку скорости и расхода, особенно новые модели. Когда эти настройки установлены неправильно, это может вызвать проблемы с правильным нагревом радиаторов. Настройки обычно находятся в диапазоне от 1 до 3, где 1 — самая низкая скорость потока, а 3 — самая высокая. Неправильные настройки помпы, естественно, повлияют на ее функциональность.
Как это исправить:
Возможно, вам придется связаться с инженером, чтобы диагностировать и устранить проблему, или вы можете попытаться решить ее самостоятельно.
Переключатель будет расположен в верхней части насоса. Если он установлен на 1 или 2, скорость потока может быть слишком низкой, и ее увеличение может решить эту проблему. Тем не менее, некоторые системы могут не справиться с расходом 3, и насос мог быть намеренно переключен на более низкую скорость, и в этом случае его включение может нарушить работу котла и вызвать его поломку или утечку, поэтому, вероятно, стоит хотя бы позвонить инженеру за советом.
Проблема: Неправильная установка
Как определить:
Ваш насос не работает с первого дня, и с момента его установки у вас нет ни отопления, ни горячей воды.
В чем причина?
Это происходит относительно редко, но иногда неисправность насоса может быть вызвана человеческой ошибкой и неправильной установкой, например, неправильной установкой. Если ваша помпа никогда не работала, то, скорее всего, причина в этом.
Кроме того, есть вероятность, что он был установлен правильно, но действительно неисправен.
Как починить:
Насос нужно снять и установить правильно — для этой задачи вам понадобится инженер. Если он изначально был установлен неправильно, обратитесь к тому инженеру, который его устанавливал, так как он должен переделать его бесплатно.
Проблема: Насос постоянно работает
Как определить:
Насосы котла обычно включаются, когда вам требуется тепло или горячая вода, и продолжают работать некоторое время после этого, но вы, возможно, заметили, что ваш насос всегда кажется на. Чтобы определить, есть ли проблема, проверьте, когда ваш котел не используется, чтобы увидеть, работает ли насос, когда он не должен работать.
В чем причина?
Если ваш насос постоянно работает и не выключается, это может быть вызвано рядом причин: неисправность печатной платы (печатной платы), неисправный датчик перебега насоса или заедание клапана среднего положения.
Как это исправить:
Если проблема связана с заеданием клапана, просто используйте WD40 для смазки клапана.
В случае неисправности печатной платы или датчика перегрузки насоса вызовите инженера для их устранения.
Получить фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Проблема: Заклинил вал насоса
Как определить:
Когда заедает вал насоса, первый признак — нет ни отопления, ни горячей воды. Если вы кладете руку на помпу и чувствуете, что она горячая, а не слегка теплая, это также может указывать на заедание помпы.
Чтобы определить, заедает вал насоса или нет, сначала найдите вал насоса. Возможно, вам придется снять панель, чтобы получить к ней доступ. Вы должны увидеть небольшую прорезь на конце вала насоса. Вставьте маленькую плоскую отвертку в слот и попытайтесь повернуть ее. Он должен вращаться без особого сопротивления, но если вы не можете его повернуть, значит, вал насоса заклинил.
В чем причина?
Валы насоса могут заклинивать по ряду причин, таких как неиспользование, трение компонентов друг о друга или попадание посторонних предметов в насос, и это лишь некоторые из них.
Как это исправить: Если вал заедает, вам потребуется заменить насос.
Проблема: Сломанное рабочее колесо
Как определить:
Крыльчатка насоса может сломаться, и это обычно легко диагностировать. Прислушайтесь к насосу, если вы слышите дребезжание или щелканье, это происходит из-за незакрепленных фрагментов крыльчатки, движущихся внутри насоса.
В чем причина?
Крыльчатка сломалась – это может быть связано с возрастом, чрезмерным использованием и нагрузкой или наличием постороннего предмета внутри насоса.
Как исправить: Вам необходимо заменить насос. См. ниже рекомендации по замене насоса.
Если вам нужен новый насос для котла
Если вам необходимо заменить насос, перед покупкой нового насоса для котла проверьте свою гарантию. Обычно, если помпе меньше 5 лет, вы имеете право на бесплатную замену. Если нет, и вам нужен новый, взгляните на лучшие насосы для центрального отопления, которые можно купить в Великобритании.
Циркуляционные насосы различаются по цене, и стоимость замены будет зависеть от марки и типа насоса, а также от того, насколько простой будет установка насоса. если у вас есть старый котел, получите бесплатную оценку котла, это может стоить вам меньше в долгосрочной перспективе.
Средняя стоимость нового насоса обычно составляет от 90 до 160 фунтов стерлингов, а стоимость рабочей силы достигает 150-350 фунтов стерлингов. Средняя стоимость нового котла составляет около 2000 фунтов стерлингов, но вы можете приобрести котлы примерно за 1600 фунтов стерлингов, если у вас меньший бюджет.
Чтобы определить, какой запасной насос для котла вам нужен, осмотрите свой старый насос на наличие таких характеристик, как скорость и расход или номер модели.
Если у вас постоянно возникают проблемы с насосом или вам приходится регулярно менять насос, возможно, проблема связана с самим котлом. С Boiler Central вы можете получить новый котел по цене за считанные минуты. Вы также можете распределить расходы с финансированием котла в чрезвычайной ситуации.
Получить фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Установка опорной плиты насоса питательной воды котла
Вот несколько практических советов по подготовке, выравниванию, установке и заливке эпоксидной смолой опорной плиты насоса.
В этом полевом исследовании, проведенном в июне 2004 г. , рассматривается наша подготовка, выравнивание, установка и заливка эпоксидной смолой опорной плиты для насоса питательной воды котла и системы привода турбины.
Объем выполненных работ
В течение первого дня мы провели инструктаж по технике безопасности и встретились с подрядчиком по цементации и персоналом компании, чтобы обсудить план работ. Мы перевернули опорную плиту на бок и сошлифовали краску с нижней стороны верхней поверхности опорной плиты для дополнительного приклеивания эпоксидной смолы. Мы очистили верхнюю поверхность фундамента, защитили анкерные болты и загерметизировали болты силиконом.
На второй день мы нарезали отверстия под болты домкрата и защитили резьбу анкерных болтов. Мы установили неопреновые рукава на анкерные болты, очистили опорную плиту и бетонный фундамент. Мы установили опорную плиту на фундамент и выровняли ее с помощью оптического приспособления.
На третий день мы покрыли опорную плиту и пол висквином. Мы также связались с дистрибьютором насосов и отправили ему карту профиля опорной плиты (как показано на рис. 14). Они связались с местным представителем сервисной службы и сервисным инженером насосной компании.
Отвердитель эпоксидной смолы пришел от поставщика на четвертый день. Мы залили раствор в основание. На пятый день мы проверили уровень опорной плиты с помощью оптического юстировочного оборудования. Наблюдения, комментарии и подтверждающие данные портландцемент, всплывающий на поверхность во время окончательного плавления бетона. На рис. 1 показана опорная плита и оснастка, используемая для подъема и перемещения опорной плиты на место.

Рис. 1. Опорная плита и такелаж.
Мы перевернули опорную плиту на бок и сошлифовали краску с нижней стороны верхней плиты, чтобы эпоксидный раствор мог сцепиться с металлом, а не с краской, как показано на рис. 2.

рис. 2 ● Сошлифовка краски с нижней стороны опорной плиты.
Обратите внимание на несколько поперечных балок из конструкционной стали, размещенных под каждым из мест крепления насоса и турбины. После удаления краски пыль краски и металлическую стружку сдули, а нижнюю часть опорной плиты протерли тряпкой.
На рис. 3 показан слой силиконового герметика, наносимый на анкерные болты для предотвращения затекания эпоксидной смолы во втулку анкерного болта, залитую в бетон.
Рис. 3. Нанесение герметика на анкерный болт.
Неопреновый рукав устанавливается на каждый анкерный болт, чтобы предотвратить прилипание эпоксидного раствора к анкерному болту (Рисунок 4).
Рис. 4. Неопреновая втулка на анкерном болте для предотвращения прилипания к эпоксидному раствору.
Затем на резьбу анкерных болтов было нанесено защитное покрытие. Бетонный фундамент был готов к установке на него фундаментной плиты. Перед установкой опорной плиты верхние поверхности каждой опоры были очищены с помощью ScotchBrite™ для удаления ржавчины (рис. 5).
Рис. 5. Очистка поверхностей подушечек для ног.
Затем тонким плоским напильником удалили все заусенцы на верхней поверхности и скосили внешние края (рис. 6, 7).
Рис. 6. Удаление заусенцев с верхней поверхности с помощью спущенной шины.
Рис. 7. Скошенная кромка подушечки стопы.
Через каждое из отверстий домкратного винта был пропущен метчик, и на резьбу домкратного винта был нанесен противозадирный состав (Рисунок 8).
Рис. 8. Очистка резьбы домкрата.
Затем с верхней части опорной плиты сдули всю грязь и пыль, а поверхность протерли тряпкой. Затем опорная плита была поднята и аккуратно помещена на анкерные болты (Рис. 9).).
Рис. 9. Установка опорной плиты на место.
Каждый винтовой домкрат был установлен на диски из нержавеющей стали с V-образным конусом в верхней части каждого диска, в который вставлялся винтовой домкрат (Рисунок 10).
Рис. 10. Домкрат, монтажная пластина домкрата и анкерный болт.
Затем для грубого выравнивания опорной плиты использовался технический уровень. Был установлен оптический шаблон и сняты отметки всех восьми монтажных площадок (рис. 11–13). Линия визирования направляющего приспособления была установлена немного выше верхней части ножек насоса, чтобы можно было снимать показания на 10-дюймовых мишенях оптической шкалы, расположенных там. Затем на подушках опор турбины использовалась мишень в масштабе 20 дюймов, поскольку между опорами опор насосов и опорами турбин было смещение 17 дюймов по высоте. Мы решили установить «стремление к» высоте на подушках насоса на уровне 0,800 дюйма и опорах турбины на уровне 17,800 дюймов.
Рис. 11. Оптическая направляющая, используемая для выравнивания.
Рисунок 12. Двойная проверка высоты.
Рис. 13. Отметки масштаба на опорах насоса и турбины.
Нам не удалось выровнять опорную плиту, регулируя только домкраты. Наибольшие трудности с позиционированием подушечек для ног на высоте «стрельбы» возникли между подушечками насоса (B и G) и подушечками турбины (C и H).
Чтобы разместить колодки в этих местах, нам пришлось деформировать опорную плиту, попеременно затягивая анкерный болт (т. е. опуская точку), а затем затягивая соседний домкрат (т. е. поднимая точку). На опорных площадках G и H анкерные болты и домкраты должны были быть затянуты с требуемым значением крутящего момента или немного выше него, чтобы деформировать опорную плиту в достаточной степени для достижения желаемой высоты. На площадке D не было винтового домкрата или анкерного болта, которые деформировали бы опорную плиту, чтобы установить эту площадку в нужной горизонтальной плоскости. Были предприняты попытки установить площадку D в плоскость с помощью домкратов и анкерных болтов по периметру рамы, но безрезультатно.
Как только мы приблизились к желаемой высоте (т. е. около 5 мил), мы заметили неэффективность. Поскольку у нас была только одна 20-дюймовая мишень с оптической шкалой для использования на подножках турбины, нам пришлось перемещать мишень с одной подставки на другую, чтобы проверить высоту. После перемещения мишени оптической шкалы с площадки H на площадку D, а затем снова на площадку H, мы заметили, что высоты были разными, без каких-либо регулировок анкерных болтов или домкратов. В этот момент мы решили взять отметку в одном углу площадки H, а затем переместить цель шкалы в другой угол площадки H и взять отметку там.
Отметки в двух углах площадки H не совпадают. Затем мы поняли, что подкладки для ног были приварены к опорной плите под углом (т. е. под наклоном), что объясняет очевидное изменение высоты при перемещении мишени шкалы с одной подкладки для ног на другую. В зависимости от того, где цель шкалы была помещена на поверхность подушки для ног при ее перемещении, если цель шкалы не была размещена точно в том же месте, высота была бы другой.
Затем мы отрегулировали анкерные болты и домкраты так, чтобы центр каждой опоры располагался как можно ближе к желаемой высоте. Затем все гайки анкерных болтов были надежно затянуты, чтобы зафиксировать опорную плиту в ее положении. Затем мы измерили высоты в четырех углах каждой подножки. На рис. 14 показаны собранные данные и профиль поверхности опорной плиты.
Обратите внимание на рис. 14, что ни одна из опор для ног не находится в одной плоскости. Площадка D ниже в среднем на 35 мил по сравнению с остальными 3 футами турбины. Согласно API Spec 686 (Рекомендуемые методы установки и проектирования машин, глава 5), раздел 3.9.4.4, монтажные поверхности оборудования должны быть выровнены в продольном и поперечном направлениях с точностью до 200 микрометров на метр (0,002 дюйма на фут) для API 610. насосов и с точностью до 400 микрометров на метр (0,005 дюйма на фут) для оборудования общего назначения и насосов ASME.
После тщательного изучения данных на рис. 14 профиль базовой плиты не соответствует этой спецификации. Данные были отправлены производителю насоса и опорной плиты для проверки. Они были несколько удивлены тем, что ни одна из подушечек для ног не была идеально ровной, но особенно встревожились тем, что подушечка D была в среднем на 35 милов ниже, чем остальные 7 подушечек. Было дано разрешение на заливку цементным раствором с пониманием того, что площадка D должна быть проложена.
После того, как опорная плита была установлена в это положение, были проведены проверки для определения окончательной отметки осевых линий вращения насоса и турбины. По чертежам отметка пола у основания составляла 65 футов. С помощью оптического датчика и рулетки мы заметили, что высота пола колеблется в пределах ±1 дюйм в зависимости от того, где были сделаны измерения вокруг опорной плиты. Окончательная высота центральной линии вращения была определена как 68 футов 5,75 дюйма ± 1 дюйм (желаемая высота согласно чертежу составляла 68 футов 6,75 дюйма).
Расчетный объем опорной плиты (164 дюйма в длину, 60 дюймов в ширину, 7 дюймов в глубину) составил 68 880 кубических дюймов = 40 кубических футов = 1,47 кубических ярда. Эпоксидный раствор Masterflow 648CP Plus продается в виде «единицы», состоящей из одной банки смолы, одной бутылки отвердителя и четырех пакетов наполнителя/заполнителя. Каждая единица дает 1,73 кубических фута. Следовательно, нам понадобилось 23 «единицы». Каждая единица стоила 215,95 долларов США при общей стоимости материалов 4966,85 долларов США.
Последние приготовления перед заливкой. Был проверен инвентарь материала для затирки, и мы обнаружили, что нам не хватило 4 галлонов отвердителя. Опорная плита и обширная область вокруг фундамента были покрыты прозрачной пластиковой пленкой для защиты опорной плиты и пола, как показано на рис. 15.
Рис. 15. Пластиковая пленка для покрытия и защиты основания и пола во время большой заливки.
Внимательно прочитав инструкции по заливке эпоксидной смолы и контрольные списки по заливке в спецификациях API 686, мы встретились с подрядчиком до начала заливки раствора. Задачи были разделены, и мы определили, что раствор начнет затвердевать примерно через 60-120 минут после начала заливки, в зависимости от температуры воздуха в тот день (от 80 до 90 градусов по Фаренгейту).
Прибыли четыре бутылки отвердителя, и заливка началась всерьез. Процедура заключалась в том, чтобы смешивать жидкости (эпоксидную смолу и отвердитель) в течение трех минут, а затем медленно добавлять в смесь каждый мешок заполнителя. После того, как был добавлен четвертый мешок заполнителя, было предложено еще две минуты перемешивания перед заливкой цементного раствора.
Для перемешивания содержимого использовалась электрическая дрель с мешалкой. Когда первую партию смешали, стало очевидно, что смесь очень вязкая (почти как арахисовое масло). Двигатель дрели быстро перегрузился, а обмотки стали перегреваться и дымить. Под рукой был еще один мотор-бур, поэтому сверла заменили, и ко второй партии он тоже перегрелся. Вскоре был найден более крупный буровой двигатель, способный справиться со смешиванием, при этом замес смешивался по одной партии за раз. После добавления всего содержимого бочка весила около 250 фунтов, что было слишком тяжело для двух человек, чтобы поднять ее и вылить прямо в опорную плиту.
Из-за вязкости раствора наиболее эффективным способом его заливки было вручную, вычерпывая раствор из бочки для смешивания и заливая его в отверстие (Рисунок 16).
Рисунок 16. Заливка раствора вручную.
Когда бочка была наполовину пуста, ее можно было поднять двумя людьми. Затем мы наполнили 5-галлонное ведро и использовали его для выливания, в то время как один или два других человека продолжали черпать его из меньших ведер (которые были сделаны из толстых пластиковых контейнеров для стирального порошка на один галлон). К счастью, были доступны две бочки, в которые одна бригада заливала цементный раствор, а другая бригада смешивала следующую партию. Первоначально на каждую партию уходило 15 минут с момента начала смешивания до момента, когда бочка опустела. После быстрого расчета мы сказали рабочей бригаде, что на завершение заливки уйдет четыре часа, что намного превышает время отверждения, поэтому для ускорения процесса был вызван дополнительный персонал.
Примерно во время заливки пятой партии деревянная опалубка вокруг опорной плиты начала протекать (Рисунок 17).
Рисунок 17. Утечка!
К счастью, мы предусмотрели запас герметика для воздуховодов на тот случай, если это произойдет, поэтому утечки были заткнуты (Рис. 18).
Рис. 18. Заглушить утечку герметиком воздуховода.
Затем на каждую партию уходило около 6 минут, когда тела лихорадочно перемешивали и заливали цементный раствор, пока не была сделана последняя партия.
Верхняя плита опорной плиты была спроектирована с наклоном в сторону насоса, чтобы в случае утечки вода могла стекать с основания, чтобы предотвратить повреждение опорной плиты ржавчиной. Зная это, мы начали заливку с нижнего конца опорной плиты.
Как только вся опорная плита была заполнена, раствор начал течь и искать свой собственный уровень. Мы заметили, что раствор начал набухать выше в отверстиях для заливки на нижнем конце опорной плиты и опускаться на верхнем конце (Рисунок 19). ).
Рис. 19. Затирка начинает набухать в нижней части.
Как видно на рис. 20, мы затем заполнили отверстия для заливки в верхней части, надеясь, что эпоксидная смола начнет затвердевать в нижней части, где заливка начинается сначала, чтобы предотвратить ее перетекание на верхнюю часть опорной плиты.
Рис. 20. Набивка раствора вручную в отверстия для заливки.
Затирка действительно начала медленно затвердевать и становиться похожей на мягкую замазку, поэтому мы начали срезать затирку, вытекшую вокруг формы (Рис. 21).
Рис. 21. Соскребание цементного раствора в месте протечки в пластичном состоянии.
Большая часть рабочей бригады убралась и ушла. Двое из нас остались, чтобы сгладить раствор в отверстиях для заливки, когда раствор начал затвердевать – процесс, который быстро ускорялся примерно через час после того, как была сделана последняя заливка. Поскольку химическая реакция эпоксидной затирки экзотермическая, опорная плита начала нагреваться, а затем немного нагреваться.
Мы заметили, что эпоксидная смола начала набухать во всех отверстиях для заливки, по-видимому, из-за расширения раствора во время затвердевания. Температуры поверхности опорной плиты измерялись инфракрасным пирометром в диапазоне температур от 127 до 139 градусов по Фаренгейту.-градус F. Вскоре эпоксидная смола начала очень быстро затвердевать, поэтому мы сняли защитную пластиковую пленку с верхней части опорной плиты до того, как эпоксидная смола полностью затвердела. Эпоксидная смола вытекала из вентиляционных отверстий, так что нам пришлось вырезать их, как показано на Рис. 22.
Рис. 22. Теперь эпоксидная смола затвердевает. Зубило было необходимо, чтобы срезать перелив вокруг вентиляционных отверстий.
На рис. 23 показаны отверстия для заливки раствора после отверждения эпоксидной смолы. Вентилятор был помещен, чтобы начать охлаждение базовой плиты в течение ночи.
Рис. 23. Затирка заливочного отверстия после отверждения.
На следующее утро мы провели еще один набор измерений оптического совмещения восьмифутовых опор, чтобы увидеть, оставалась ли опорная плита в том же положении до добавления цементного раствора. На рис. 24 показаны переход шаблона и мишень оптической шкалы на подушечках стопы.
Рис. 24. Оптическая направляющая направляющая установлена обратно для проверки высоты опорной площадки после затвердевания цементного раствора.
Транзит был точно выровнен, а линия визирования скорректирована, чтобы вернуться в ту же плоскость возвышения, наблюдая за приклеенной мишенью, размещенной на соседней колонне здания, когда был проведен первый набор измерений. На рис. 25 показан профиль опорной плиты после затвердевания цементного раствора.
На рис. 26 показаны профили высоты опорной плиты до и после заливки раствора.
Рис. 27. Многоступенчатый насос для установки на опорную плиту.
Рис. 28. Паровая турбина для установки на опорную плиту.
Выводы и рекомендации
Как показано на рис. 26, опорная плита сместилась после заливки цементного раствора. Обратите внимание, что площадка E не сильно изменила свое положение после заливки. Все остальные колодки изменили свое положение, при этом колодки в центре опорной плиты теперь намного ниже любого конца. Опорная плита, по-видимому, больше прогибалась вниз в центре, немного на западном конце и практически не прогибалась на восточном конце.
Можно сделать следующие выводы:
- Верхние поверхности четырех накладок ножек насоса находились и не находятся в одной плоскости.
- Верхние поверхности четырех опор турбины находились и до сих пор не находятся в одной плоскости.
- 18-дюймовый уровень мастера точного машиностроения не может охватывать две опоры насоса или турбины для проверки продольной и поперечной горизонтальности.
- Если бы использовался прецизионный машинный уровень, процесс выравнивания длился бы вечно. В зависимости от того, на какую площадку был помещен уровень машиниста и в каком направлении он был размещен, опорную плиту необходимо было повторно выравнивать для каждой площадки. Из-за разного наклона колодки точное выравнивание одной колодки означало, что другая колодка не выровнена.
- Были предприняты все усилия, чтобы расположить опоры насосов и опор турбины на среднем уровне, в копланарной и параллельной плоскости перед заливкой цементным раствором. Это было достигнуто на семи из восьми подушечек для ног. Этого нельзя было добиться с помощью одних только выравнивающих домкратов. В некоторых случаях приходилось затягивать гайки анкерных болтов, чтобы согнуть опорную плиту вниз для достижения желаемой высоты на определенных площадках для ног. На площадке D не было винтов или анкерных болтов, которые деформировали опорную плиту в этом месте. Все гайки анкерных болтов были затянуты, а соседние домкратные винты затянуты, чтобы удерживать опорную плиту в предварительно залитом раствором положении.
- Были предприняты все усилия, чтобы следовать инструкциям по установке, установленным производителями оборудования, производителем раствора, и процедурам, изложенным в Рекомендуемой практике API 686. Цель состояла в том, чтобы полностью заполнить опорную плиту, чтобы раствор приклеился к верхней части бетонный фундамент и нижняя сторона фундаментной плиты.
Мы не знаем, почему опорная плита опустилась. Сначала мы подумали, что опорная плита могла сдвинуться вверх из-за повышения температуры в результате экзотермической реакции эпоксидной смолы. Вместо этого произошло обратное, и это не было линейным движением.
Мы обсудили, как «исправить» неровные и некомпланарные поверхности подножек теперь, когда опорная плита залита цементным раствором. Во-первых, обработайте в полевых условиях все подушечки для ног, чтобы сделать их ровными и копланарными. Это действительно возможно, но я настоятельно рекомендую, если это будет сделано, оптическое выравнивающее оборудование, чтобы помочь в периодическом измерении поверхностей, которые будут обработаны для достижения ровных, параллельных и копланарных поверхностей подушечек стопы.
Тем не менее, на мой взгляд, это пустая трата времени и денег. Плоские и лежащие в одной плоскости опорные подушки предполагают, что поверхности на нижней стороне насоса и турбины плоские и находятся в одной плоскости. Это правда? Никаких данных для проверки этого взято не было, несмотря на сомнения одного из производителей оборудования. Если вы изучите фотографию турбины на рис. 28, то заметите, что опоры турбины, которые будут касаться площадок D и E, представляют собой L-образные пластины, которые в осевом направлении крепятся болтами к нижней отливке турбины.
Если эти болты ослаблены в отливке, возможно, эти опорные пластины могут сместиться из-за любого зазора между стержнем болтов и отверстиями, прорезанными в опорных пластинах. API 686 рекомендует использовать прецизионный наклонный уровень и прецизионную шкалу для окончательного выравнивания подошв, но не опорных плит. Также не упоминается о проверке состояния подошвы (или опорной плиты) на наклон или скручивание путем проведения измерений в четырех углах каждой опоры.
Я использовал оборудование для оптического выравнивания четыре раза, чтобы измерить четыре угла всех подушек для ног, и наблюдал аналогичные условия на каждой опорной плите, проверенной таким образом. Я знаю, что очень немногие установки опорной плиты выполняются с помощью этого строгого процесса измерения, и что часто используются уровни плотника, а не уровня слесаря. Очень немногие люди проверяют, действительно ли опорная плита выровнена после того, как установщики говорят об этом. Я также не уверен, как часто опорная плита проверялась на ровность после заливки цементного раствора.
Теперь должно быть очевидно, что это действительно может происходить очень часто и что подушечки стопы, скорее всего, имеют условия наклона и/или скручивания, а их поверхности не компланарны. Кроме того, когда оборудование размещается на неровных, скрученных, наклонных подушках, плоская часть прокладки не исправит образовавшийся сложный клиновидный зазор. Исправить это сложно, но не невозможно.
Наконец, какое влияние окажет на успешную работу станка опорная плита, которая не выровнена в пределах 2 мил на фут и 5 мил по всей опорной плите? Если система привода имеет наклон в 50 мил по всей опорной плите, не смогут ли упорные подшипники принять эту небольшую осевую силу от силы тяжести? Я не рекомендую устанавливать опорные плиты с таким радикальным наклоном, но попытка достичь допусков, установленных производителями и профессиональными организациями, кажется недостижимой в реальном мире. Многие могут подумать, что наши наблюдения во время этой конкретной установки случаются нечасто, но они, вероятно, довольно часты. Возможно, следует рассмотреть возможность переосмысления спецификаций установки подошвы и базовой платы.
Моя последняя рекомендация, таким образом, заключается в установке насоса и турбины, корректировке условий мягкого основания, выравнивании оборудования в пределах допустимых допусков, выполнении автономного обследования движения работающего оборудования, чтобы определить, как перемещаются осевые линии насоса и турбины, затем заново отрегулируйте выравнивание, чтобы компенсировать это перемещение, если рабочее выравнивание выходит за допустимые пределы.
Через несколько месяцев после первоначальных работ турбина и насос были установлены на опорную плиту, а также произведена проверка мягкой опоры. Рисунок 29показывает измерения щупа на всех подушечках стопы. Обратите внимание, что только одна подушка на турбине полностью соприкасалась.
Это выдержка из готовящейся книги «Файлы полевого обслуживания Turvac Engineering». Все права защищены.
Насосы и системы , октябрь 2006

Установка водяного насоса в системе отопления, нужен ли циркуляционный насос в котельной, схема подключения, защита
Содержание:
Типы насосов
Циркуляционные насосы с мокрым ротором
Насосы с сухим ротором
Назначение циркуляционного насоса
Преимущества отопительных котлов с насосом
Одним из важнейших элементов системы отопления является циркуляционный насос. Именно он отвечает за полноценную работу котла и равномерный обогрев помещений за счет принудительной циркуляции теплоносителя. Именно поэтому важно правильно подобрать устройство, чтобы система не давала сбоев. В статье ниже мы рассмотрим, какие бывают циркуляционные насосы, приведем их основные характеристики и расскажем, в каких случаях они необходимы.

Типы насосов
Насос для котла отопления приводится в движение специальным ротором с лопастями на концах, которые прокачивают жидкость по трубам. Как правило, в насосах устанавливается один ротор, но есть модели и с двумя такими устройствами.
В любом случае циркуляционный насос, вне зависимости от количества роторов, может продуктивно работать только при отсутствии воздуха в контуре отопления.
Различают насосы с сухим и мокрым ротором. Давайте посмотрим на их особенности.
Циркуляционные насосы с мокрым ротором
В этом случае ротор насоса в котельной для отопления опускается прямо в воду. Благодаря особой конструкции теплоноситель, циркулирующий в контуре отопления, выполняет как смазку, так и охладитель для отдельных деталей насоса. Для этого типа оборудования характерна практически бесшумная работа, так как большая часть звуков и вибраций поглощается жидкостью, в которую погружен насос.

Установка водяного насоса в системе отопления возможна как для обогрева только помещения, так и для вспомогательного снабжения жильцов горячей водой. Эти установки широко используются на промышленных объектах и в частных жилых домах. Разница лишь в том, что в промышленности используются более мощные установки.
Убедиться в исправности устройства можно при визуальном осмотре (необходимо открутить заднюю крышку), а также с помощью аппаратной диагностики.
Насосы с сухим ротором
Еще один тип циркуляционного насоса устроен таким образом, что его роторы защищены от прямого контакта с теплоносителем. Обычно такие модели значительно мощнее предыдущего варианта, способны перекачивать достаточно большие объемы воды, поэтому востребованы при обустройстве систем отопления в больших помещениях.
Одним из основных отличий влагозащищенного циркуляционного насоса отопления от устройства с мокрым ротором является не только принцип размещения двигателя, но и возможность при необходимости заменить двигатель на компонент большей мощности.

Модели циркуляционных насосов этой группы различаются по типу подключения к двигателю. Центробежные насосы могут быть муфтовыми или фланцевыми.
Назначение циркуляционного насоса
Открытые системы отопления с естественным типом циркуляции жидкости используются уже много лет, и даже сейчас их можно увидеть в некоторых домах. Они функционируют благодаря влиянию физических законов. К тому же трубы в таких системах устанавливаются с определенным уклоном. Те потребители, которые только рассматривают варианты, не всегда знают, нужен ли циркуляционный насос для отопления такого типа.
Стоит отметить, что в случае правильного монтажа открытая система отопления с естественной вентиляцией достаточно функциональна и эффективна. Однако мелкие огрехи в процессе сборки могут сказаться на его производительности. Циркуляционный насос позволяет компенсировать все недостатки и обеспечить дом теплом тогда, когда это необходимо.
С помощью циркуляционного насоса можно обойти такие важные условия отопления при естественном типе вентиляции, как:
- наличие обязательного уклона трубы при использовании насоса парового отопления становится неактуальным – с перекачкой теплоносителя оборудование справится.;
- сечение труб может быть несколько меньше необходимого для самопроизвольной циркуляции;
- циркуляция теплоносителя не блокируется пробками, образующимися из-за разницы температур воды;
- за счет постоянной скорости циркуляции воды система прогревается намного быстрее и равномернее;
- за счет небольшого расхождения температуры воды в контуре достигается некоторая экономия топлива.
Стоит отметить, что поддержание стабильной температуры воды в контуре отопления не только предполагает экономию топлива, но и позволяет эксплуатировать котел в щадящем режиме, продлевая при этом срок его службы. Теплообменник не перегревается, так как жидкость всегда движется с одной скоростью.
Таким образом, те системы отопления, в которых есть циркуляционный насос, более эффективно и экономно используют топливо.
Преимущества отопительных котлов с насосом
Схема подключения насоса отопительной воды позволяет оснастить систему регуляторами температуры. Если установить такие устройства возле каждого радиатора, можно контролировать нагрев теплоносителя в контуре отопления и помещения в целом. Более того, благодаря использованию терморегуляторов достигается экономия топлива, так как охлаждающая жидкость не прогревается до максимальных значений.
Еще одним преимуществом использования циркуляционного насоса в отоплении является то, что постоянное движение теплоносителя не позволяет трубам и батареям быстро остывать при временном отключении котла, благодаря чему комфортные условия в помещениях сохраняются дольше.

Немаловажно и то, что система с насосом не нуждается в большом количестве теплоносителя – его нужно гораздо меньше, чем для отопления с естественным типом циркуляции жидкости.

Как правильно установить циркуляционный насос в систему отопления

Монтаж циркуляционного насоса в систему отопления

Куда монтировать насос — на подачу или в обратку?

Подключение циркуляционного насоса к электросети

Количество насосов

Правила эксплуатации

Как правильно установить циркуляционный насос в систему отопления

Выбор места установки насоса

Особенности и правила установки насоса

Рекомендации по порядку монтажа насоса

Полезные советы

установка циркуляционного насоса в системе отопления

Назначение циркуляционных насосов

Как правильно выбрать место для установки

Схемы обвязки

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка в системы отопления с естественной циркуляцией теплоносителя

Особенности монтажа

Подключение устройства к сети электропитания

Подключение насоса к котлу отопления: грамотная схема

Преимущества и недостатки использования насоса

В каком месте отопительной системы монтировать прибор

Где лучше установить аппарат

Есть ли исключения?

Отопительная система с комплексом магистралей

Схемы подключения прибора для разных систем отопления

Циркуляционный прибор и котел, действующий на твердом топливе

Схема установки насоса

Дополнительное оснащение

Подключение насоса к электросети

Заключение

Установка насоса в систему отопления: правила и хитрости

Насос для котла — как правильно выбрать и подключить

Функции и виды

Газовые котлы

Паровые котлы

Насос для котла – преимущества

Популярные модели

Алгоритм подключения насоса для котла

Подключение циркуляционного насоса к котлу (видео)

Как установить насосы дровяного котла (Часть 1)

Что следует учитывать при установке насоса для котлов насос, который указан здесь в этом зеленом кружке у самого нижнего порта.

Советы по выбору и установке циркуляционного насоса в системе центрального отопления

ГЭК бытовой

ГЭС Бытовой

HET Бытовой

HEC Коммерческий

HE Domestic PWM

LE Бытовые

LE Бытовые

Установка циркуляционных насосов | Bola Systems

Размещение циркуляционного насоса

Замена старого насоса

Механическая установка нового насоса

Подключение насоса к сети

Установка нескольких циркуляционных насосов

Запуск циркуляционного насоса

Насос котла не работает? Откуда мне знать и как это исправить?

Как я узнаю, что насос моего котла не работает?

Что такое насос котла?

Где находится насос моего котла?

Общие признаки того, что насос вашего котла не работает

Руководство по устранению неисправностей насоса котла

Проблема: Вода не циркулирует по системе, но насос включен

Проблема: Нет питания в помпе

Проблема: шумит циркуляционный насос

Проблема: Засорился насос

Проблема: Течь насоса

Проблема: Неправильные настройки скорости и расхода

Проблема: Неправильная установка

Проблема: Насос постоянно работает

Проблема: Заклинил вал насоса

Проблема: Сломанное рабочее колесо

Если вам нужен новый насос для котла

Установка опорной плиты насоса питательной воды котла

Вот несколько практических советов по подготовке, выравниванию, установке и заливке эпоксидной смолой опорной плиты насоса.

Объем выполненных работ

Выводы и рекомендации

Установка водяного насоса в системе отопления, нужен ли циркуляционный насос в котельной, схема подключения, защита

Типы насосов
