Куда правильно устанавливать циркуляционный насос

Чаще всего насос устанавливают, исходя из соображений удобства монтажа и обслуживания при эксплуатации. При этом не учитывается место установки расширительного бачка, хотя это важно для надежной и экономичной работы системы отопления частного дома.

Доводы в пользу установки насоса на обратку

Сторонники установки насоса на обратке называют следующие преимущества:

• Поскольку температура воды в обратке ниже, то ресурс работы насоса больше.
• КПД выше, т. к. производительность насоса выше из-за увеличения плотности воды.
• Вероятность возникновения кавитации низкая.

Разбор и обоснования выбора места для установки циркуляционного насоса

Первый довод не состоятелен, т. к. современные насосы рассчитаны на температуру рабочей жидкости до 110 градусов Цельсия, а в системах отопления частных домов она не поднимается выше 70 градусов Цельсия.

КПД не изменяется при разнице температур подачи и обратки в 20 градусов Цельсия и увеличении плотности воды всего на 0,5%.

Да, при установке насоса на обратке, т. е. ниже по высоте, на него действует большее гидростатическое давление и вероятность кавитации снижается. Но в современных отопительных системах с их постоянным избыточным давлением при правильном выборе насоса кавитация исключается в принципе.

Те же, кто за установку насоса на подаче, ссылаются на производителей, которые на схемах монтажа указывают расположение насоса на линии подачи без объяснения причин.

Циркулярные насосы на Али Экспресс со скидкой — http://alii.pub/67usux

Мы уже отмечали, что место установки насоса не принципиально. Но в некоторых случаях это становится очень важным. Посмотрим горизонтальный отопительный контур, в котором давление 1 кг/ кв.см. Если насос выключен, то давлением в нем везде будет одинаковым.

Включение насоса изменит эпюру давления: на выходе оно увеличится (Р2), на входе – уменьшится (Р1). Разница (Р2 – Р1) есть напор, создаваемый насосом, для организации циркуляции в системе.

В точке подключения расширительного бака давление не меняется и остается равным независимо от включения или выключения насоса. Эту точку называют точкой постоянного давления или нейтральной точкой.

Во всех остальных точках давление при циркуляции воды изменяется. Оно уменьшается от Р2 до точки постоянного давления из-за гидро-сопротивления, но все равно остается выше 1 кг/ кв.см. За нулевой точкой и до Р1 оно будет меньше 1 кг/кв.см.

Значит, в нейтральной точке давление, которое создает насос в системе, изменяется по знаку. До нее насос создает сжатие и перекачивает воду, за ней – разряжение и всасывает воду.

Т. к. расстояние между расширительным бачком и входом в насос небольшое, то падение напора в сравнении с исходным оказывается незначительным.

Если поменять местами насос и бачок, то картина изменится. Зона повышения давления будет только на малом участке от выхода насоса Р2 до бачка. На всех остальных участках оно будет ниже исходного давления 1 кг/ кв.см.

Если дом в два этажа, то в дальних батареях второго этажа из-за падения напора в зоне всасывания будет происходить газовыделение. Когда давление опустится еще ниже, начнется подсасывание воздуха по воздухоотводчику и соединениям.

Устранить эти проблемы можно, если повысить общее давление в контуре, но при этом расширительный бак потеряет эффективность. Второй путь – перенос бака туда, где давление наименьшее, т. е. на верхний этаж, что многим не понравится.

Итак, наиболее верно устанавливать насос сразу после расширительного бака по ходу течения воды. Тогда вся система будет иметь избыточное давление в зоне нагнетания, исключается парообразование и подсос воздуха извне.

Итог

Нет никакой разницы, где ставить насос – на подаче или на обратке, но есть разница – до или после расширительного бака.

Смотрите видео

Установка циркуляционного насоса в систему отопления с помощью байпаса — https://sdelaysam-svoimirukami.ru/4883-ustanovka-cirkuljacionnogo-nasosa-v-sistemu-otoplenija-s-pomoschju-bajpasa.html

Как установить циркуляционный насос в систему отопления правильно

Когда возникает необходимость отопить большое помещение, то зачастую классический вариант обустройства отопительной системы, который основывается на естественной циркуляции, будет неэффективным. Это происходит, потому что давление в этой системе даже при установке мощного котла очень слабое. Этот вопрос можно решить, используя трубы большего диаметра или установив циркуляционный насос для системы отопления. Так как приобретение и установка труб обойдутся дорого, то более целесообразной будет установка циркуляционного насоса.

Циркуляционный насос необходим при устройстве системы отопления по типу нагнетания теплоносителя.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы обеспечивает принудительную циркуляцию теплоносителя в замкнутых отопительных системах. По устройству они похожи на дренажные насосы, которые имеют металлический корпус, стальной или керамический ротор, вращающий ротор, роторный вал с крыльчаткой и электродвигатель.

При установлении насоса в систему отопления за счет него происходит засасывание воды с одной стороны, а с другой стороны ее нагнетание.

Это происходит за счет возникающей при работе центробежной силы за счет функционирования крыльчатки.

Вернуться к оглавлению

Виды циркуляционных насосов

Схема устройства циркуляционного насоса.

Существует два основных вида циркуляционных насосов для отопительной системы: «сухой» и «мокрый». «Мокрый» отличается тем, что при работе ротор не имеет абсолютно никакого контакта с перекачиваемой водой – его рабочая часть изолируется с помощью уплотнительных колец, которые изготовлены из керамики, угольного агломерата или нержавеющей стали.

При запуске двигателя все уплотнительные кольца вращаются относительно друг друга. Кольца очень хорошо отполированы и правильно подогнаны, так что между ними начинает образовываться тонкая водяная пленка, делающая соединение герметичным за счет разницы давлений атмосферы и отопительной системы. Кольца находятся под постоянным давлением пружины. Это приводит к тому, что при постоянной эксплуатации они придавливаются друг к другу, и тем самым происходит их самостоятельная подгонка.

Отличительной чертой насосов с «сухим» ротором является громкий звук при работе. Из-за этого фактора для его установки необходимо обустройство специального помещения. Если в устройстве применяются скользящие торцевые уплотнения, то необходимо постоянно следить за уровнем запыленности помещения и наличием взвесей в воде. Дело в том, что при работе «сухого» насоса возникают воздушные завихрения, которые сильно притягивают частички пыли, которые легко могут попасть внутрь, повредить кольца и привести к их разгерметизации. Поэтому уплотнители такого насоса необходимо постоянно правильно смазывать, иначе торцевое уплотнение в скором времени разрушится.

«Сухие» насосы можно разделить на три подвида: блочные, вертикальные и горизонтальные. В конструкции они отличаются между собой способом расположения всасывающего патрубка, который пропускает теплоноситель. «Мокрые» циркуляционные насосы отличаются тем, что их ротор вместе с крыльчаткой погружены в теплоноситель, за счет которого происходит смазка и охлаждение двигателя. За счет металлического стакана из нержавеющей стали обеспечивается герметичность той части электродвигателя, которая находится под напряжением.

Специалисты рекомендуют для системы отопления устанавливать «мокрый» циркуляционный насос в латунном или бронзовом корпусе. Но этот насос имеет и недостаток – низкий КПД, который обуславливается маленьким размером устройства (это необходимо, для того чтобы герметизировать гильзу, разделяющую статор и ротор). Из-за этого недостатка насос «мокрого» типа чаще всего можно установить лишь для лучшей циркуляции в системе отопления.

Вернуться к оглавлению

Как выбрать циркуляционный насос для системы отопления?

Элементы системы: 1 – Котел; 2 – Автоматический воздушник; 3 – Клапан термостатический; 4 – Радиатор; 5 – Клапан балансировочный; 6 – расширительный бак, 7 – Вентиль; 8 – Фильтр; 9- Циркуляционный насос; 10-Манометр; 11 – Клапан предохранительный.

Для того чтобы выбрать насос, в первую очередь необходимо определиться с тем, какой объем теплоносителя должен проходить через котел за одну минуту. Производители рекомендуют приравнивать мощность устройства для отопления к расходу воды.

Например, если мощность котла составляет 30 кВт, то за одну минуту через него может пройти 30 л воды.

Далее необходимо правильно рассчитать расход теплоносителя каждого кольца системы и выполнить расчет расхода теплоносителя в трубопроводе (он напрямую зависит от диаметра труб). Чтобы определить более точные характеристики насоса, необходимы серьезные физические и технические расчеты. Так как система отопления создается индивидуально, а данные устройства выпускаются серийно, то не удастся идеально подобрать насос.

Не стоит приобретать насос большей мощности, чем необходимо. Это приведет не только к финансовым затратам, но и станет причиной повышенного шума в системе отопления. Лучше установить насос, мощность которого на 5-10% будет превосходить расчетные параметры. Устанавливать лучше те модели, которые оснащены несколькими настраиваемыми режимами работы. С помощью таких агрегатов в процессе работы можно определить оптимальный режим работы.

Вернуться к оглавлению

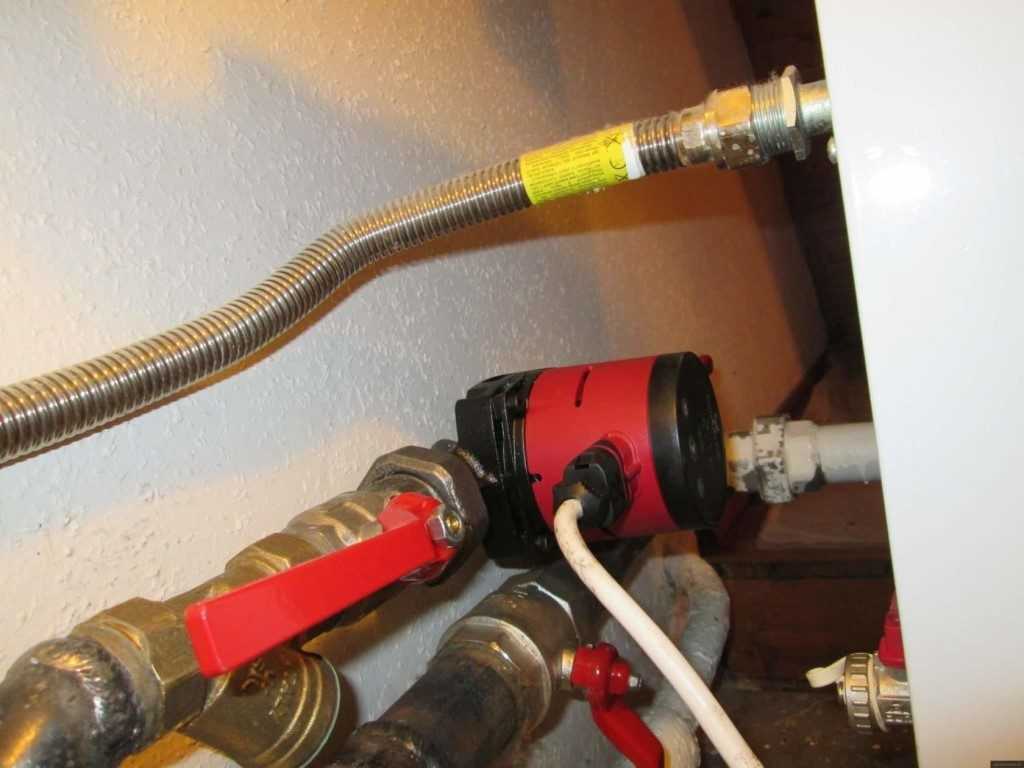

Как установить правильно циркуляционный насос в систему отопления?

Довольно продолжительное время «мокрые» насосы устанавливали в систему исключительно на обратку. Это делали, для того чтобы холодная вода продлевала срок эксплуатации сальниковой набивки, подшипников и ротора. Современный циркуляционный «мокрый» насос можно устанавливать и на обратном, и на подающем трубопроводе.

Обустраивая циркулярную систему, необходимо учитывать главное условие – гидростатическое давление в различных точках зоны всасывания должно быть избыточным. Этого можно добиться с помощи следующих способов:

Вал насоса должен располагаться горизонтально.

• сделать так, чтобы минимальная высота подъема бака над самой высокой точкой трубопровода была на уровне 80 см. Этот способ установки самый простой. Он больше всего подходит в тех случаях, когда делается переход от естественной циркуляции в системе к принудительной циркуляции. Воспользоваться этим методом можно при наличии высоких потолков или чердачного помещения. Вынося расширительный бак на чердак необходимо сразу побеспокоиться о его утеплении;
• расширительный бак можно расположить в верхней точке трубопровода. Это делается, чтобы ввести верхний участок системы в ту зону, где происходит нагнетание насоса. Этот способ подойдет лишь для современных систем отопления, которые спроектированы специально для принудительной циркуляции и в которых уклон трубопроводов сделан к котлу. Пузырьки воздуха при таком уклоне движутся по потоку воды, которая направляется насосом. В результате этого наивысшая точка в системе сдвигается на самый дальний стояк;
• перенеся расширительный бак вместе с трубой, можно реконструировать систему, выполнив врезку трубы в обратку рядом с местом, где будет располагаться циркуляционный насос. Произведя данные работы, можно создать идеальные условия для функционирования отопительной системы с принудительной циркуляцией воды;
• также циркуляционный насос можно установить сразу за вводом расширительного бака в подающем участке трубопровода. Такая реконструкция обеспечит высокую температуру теплоносителя в заданном участке контура. Прежде чем прибегнуть к этому способу, необходимо удостовериться, что выбранная модель насоса сможет работать в таких неблагоприятных условиях.

После того как выбрано оптимальное место, куда будет установлен циркуляционный насос, следует ознакомиться с технологией установки агрегата. Для работы потребуются следующие инструменты и материалы:

Схема обвязки циркуляционного насоса на отопление.

• фильтр глубокой очистки;
• обратный клапан;
• набор гаечных ключей;
• запорный кран;
• циркуляционный насос.

В зависимости от диаметра трубы подбирается и устанавливается запорный клапан между вводом и выводом врезаемого байпаса на основной трубе. Хорошо, когда в комплекте с насосом есть разъемные резьбы. Если их нет, то их придется купить самостоятельно.

Байпас – это небольшой отрезок трубопровода, устанавливающийся параллельно запорной и регулирующей арматуре. Он предназначен для того, чтобы осуществлять переключение отопительной системы, в случае выхода из строя насоса, на естественную циркуляцию. Байпас также будет полезен при возникновении проблем и перебоев в энергоснабжении.

Необходимо предусмотреть, чтобы диаметр трубы байпаса равнялся диаметру стояка. На байпас устанавливают циркуляционный насос, обратный клапан (при необходимости) и фильтр. При установке «мокрого» насоса байпас необходимо располагать горизонтально. Специалисты рекомендуют предусмотреть в байпасе автоматический отводчик воздуха. Его устанавливают в любом месте, но исключительно в вертикальном положении.

Циркуляционный насос для горячей воды: что нужно знать перед покупкой

Попрощайтесь с ожиданием горячей воды. Рециркуляционный насос горячей воды обеспечивает теплый душ по запросу.

Когда вы открываете кран, через какое время появляется горячая вода? Запуск его может привести к пустой трате денег и воды, не говоря уже о времени и терпении.

Одно решение гарантирует, что вам больше никогда не придется мыть руки в холодной воде: рециркуляционный насос для горячей воды. Эти удобные устройства меняют правила игры.

На этой странице

Что такое рециркуляционный насос для горячей воды?

Рециркуляционный насос для горячей воды крепится к водонагревателю. Он обеспечивает циркуляцию горячей воды по трубам, чтобы она всегда была под рукой у крана. Это доступно и не тратит воду.

«Рециркуляционный насос стоит примерно столько же, сколько 25-ваттная лампочка», — говорит Умберто Гриччино, сантехник и консультант HouseGrail.

Многие системы включаются и выключаются автоматически, чтобы поддерживать температуру воды в заданном диапазоне. Другие работают по таймеру. Оба варианта потребляют меньше энергии, чем непрерывно работающая система.

Типы циркуляционных насосов для горячей воды

Существует два основных типа насосов. Требуется дополнительная водопроводная линия для отправки неиспользованной воды обратно в водонагреватель после того, как ее температура упадет ниже установленной. Другой возвращает неиспользованную нагретую воду через существующие трубы холодной воды.

Первый тип лучше всего подходит для нового строительства. Наряду с обычными линиями горячей и холодной воды сантехник устанавливает третью трубу для возврата неиспользованной горячей воды, обычно между водонагревателем и самым дальним прибором. Полная система, подобная этой, дорога и сложна для установки в существующем доме.

Второй тип, называемый системой комфорта, дешевле и намного проще для существующих домов, говорит Гриччино. Неиспользованная нагретая вода возвращается по трубам холодной воды. Поскольку для горячей и холодной воды используются одни и те же трубы, есть один существенный недостаток: для получения холодной воды требуется больше времени. Решить эту проблему может система с датчиком температуры.

Зачем приобретать рециркуляционный насос для горячей воды

По данным Национального совета по защите ресурсов (NRDC), исследования показывают, что «более 10 процентов всей горячей воды, потребляемой для душа в типичном доме на одну семью, тратится впустую в ожидании горячей воды». вода должна прибыть».

Большая часть воды в этих трубах когда-то нагревалась. Без рециркуляционного насоса он остается в трубах для охлаждения. Это много воды, энергии и денег на ветер.

Сколько денег реально экономит рециркуляционный насос горячей воды? Хотя это может спасти некоторых, это в основном для удобства. «За 12 месяцев они могут сэкономить вам примерно 120 долларов», — говорит Гриччино.

Циркуляционный насос относительно доступен по цене. Таким образом, даже если вы сэкономите менее 120 долларов, они все равно могут быстро окупиться. Сэкономленного времени может быть достаточно, чтобы оправдать первоначальные затраты, даже без значительного сокращения счетов за коммунальные услуги.

Чтобы сэкономить больше воды, используйте рециркуляционный насос для горячей воды вместе с водосберегающими приборами и приспособлениями. Унитаз с двойным смывом и эффективная насадка для душа значительно сокращают счета за коммунальные услуги.

Рециркуляционный насос для горячей воды Стоимость и соображения

Гриччино говорит, что рециркуляционный насос для горячей воды стоит около 200 долларов, а многие системы обеспечения комфорта можно установить своими руками. Если вам нужна новая сантехника, лучше обратиться к профессионалам.

Домашние мастера должны установить насос рядом с водонагревателем и источником питания, а сенсорный клапан — на самом дальнем от нагревателя приспособлении, говорит Гриччино. Перед началом работы выключите и слейте воду из водонагревателя. Если вы не уверены в своих способностях к сантехнике своими руками, обратитесь к профессионалу.

Системы рециркуляции горячей воды требуют минимального обслуживания. Следите и прислушивайтесь к утечкам или необычным звукам. Гриччино говорит, что если вы столкнетесь с проблемой, немедленно вызовите сантехника. За исключением каких-либо неисправностей, срок службы насоса должен составлять около 10 лет.

Служба циркуляционного насоса горячей воды в Атланте

Если ваш циркуляционный насос горячей воды не работает должным образом или вы планируете установить его в своем доме, позвоните в R.S. Эндрюс сегодня по телефону 770-913-6412! На нашу работу всегда предоставляется 100-процентная гарантия.

Почему важен циркуляционный насос для горячей воды?

Горячая вода из-под крана — одно из многих современных удобств, которым большинство людей наслаждаются и ценят их, даже не задумываясь об этом. Многие домовладельцы просто соглашаются с тем, что холодная вода выходит из труб с задержкой, чтобы горячая вода могла пройти от водонагревателя и через холодные трубы к открытому крану. Однако, чем дальше кран от водонагревателя, тем больше времени это занимает. Циркуляционный насос для горячей воды помогает быстрее перекачивать горячую воду из водонагревателя туда, где она вам нужна.

Рециркуляционный насос горячей воды обычно располагается на водонагревателе или рядом с самой дальней от водонагревателя раковиной и подключается к линии холодной воды. Когда требуется горячая вода, он направляет холодную воду в линии обратно к нагревателю и ускоряет поток горячей воды, обеспечивая вас почти мгновенной горячей водой.

Вы, вероятно, ощутили преимущества одного из них, даже если у вас его нет дома. Циркуляционные насосы для горячей воды используются в большинстве гостиниц и предприятий. Бытовые модели стоит рассмотреть, если вы ненавидите ждать горячей воды в вашем доме. Это удобство является основным преимуществом установки циркуляционных насосов для горячей воды. Они небольшие и могут быть легко установлены практически в любом доме. Большинство из них работают с минимальным энергопотреблением, а новые модели можно запрограммировать на отключение или включение через заданные промежутки времени в зависимости от потребления горячей воды.

Некоторые производители циркуляционных насосов для горячей воды утверждают, что установка одного из них в вашем доме может сэкономить от 10 000 до 17 000 галлонов воды в год. Если вы заинтересованы в его установке, позвоните нам сегодня по телефону 770-913-6412! Если у вас уже есть такой, но он нуждается в ремонте, не стесняйтесь позвонить или записаться на обслуживание онлайн.
