Как правильно заточить сверло по металлу

Самостоятельная заточка сверла по металлу



Арсенал любого мастера, как начинающего, так и опытного профессионала, включает в себя сверла. Острота режущей части со временем снижается, а сверло изнашивается и затупляется. Когда требуется проделать отверстия в металлических изделиях, становится очевидным, что использовать такой инструмент не только неудобно, но даже опасно. Поэтому так важно вовремя восстанавливать геометрию буравчика и понимать, как заточить сверло по металлу в домашних условиях.



Чтобы режущие приспособления хорошо функционировали, каждый мастер обязать изучить информацию о правильной заточке сверла. Работа этого режущего инструмента заключается во вращательных движениях при осевой подаче. С его помощью возможно просверлить как сквозные отверстия в металле, так и уже существующие. Диаметр и глубина отверстий могут сильно различаться в зависимости от размеров самого сверла и угла его наклона.



Виды сверл:



Плоские. С их помощью можно проделывать глубокие отверстия большого диаметра.

6 20 - Как правильно заточить сверло по металлу

6 20 - Как правильно заточить сверло по металлу

Спиралевидные.

14 3 - Как правильно заточить сверло по металлу

14 3 - Как правильно заточить сверло по металлу

Центровые. Применяются для центровки элементов. Кольцевые.

5 8 4 - Как правильно заточить сверло по металлу

5 8 4 - Как правильно заточить сверло по металлу



Абсолютно все приспособления со временем притупляются и теряют остроту, что мешает работе. Но как понять новичку или еще неопытному мастеру, что уже необходимо производить заточку? Рассмотрим ряд признаков, которые свидетельствуют о том, что сверло стоит срочно наточить:



Появление неприятного гула и резкого скрипа говорит об изношенности режущего приспособления.



Кромки быстро нагреваются во время работы сверла, не происходит отвод тепла от режущего уголка. Уголок в свою очередь затупляется, теряя остроту и становясь закругленным. После чего истираются грани и кромки, что способствует перегреву инструмента.



Отверстия в металле становятся недостаточно глубокими, нечеткими, снижается их качество. Металлическая стружка при этом выходит неправильно.



Оборудование



Заточка должна выполняться на специализированном оборудовании с соблюдением техники безопасности. Чтобы не навредить себе, следует помнить о нескольких нюансах:



Защита глаз. Наличие емкости с жидкостью для охлаждения инструмента.

Научиться работать в точильными агрегатами просто необходимо, ведь проводить эти работы следует регулярно. На видео ниже показано правильное использование подобного оборудования. Для бытовых целей можно пользоваться простыми станками:



  • Устройство с точильным камнем.
  • Электрический точильный станок.
  • Электрическая дрель. Болгарка. Используется в том случае, если нет жестких требований к углу заточки.
  • Точильная насадка на дрель.



Все эти станки отличаются высокой производительностью, точностью заточки и простой технологией применения. Они просты в использовании и оснащены комфортной системой управления, благодаря которой вы имеете возможность отслеживать скорость заточки. Дополнительными преимуществами считаются доступная цена и небольшие габариты.



Особенности заточки сверл спирального типа



После того, как вы определили, что сверло изношено и нуждается в оперативной наточке, скрипит и сильно нагревается, необходимо приобрести набор специальных инструментов. О том, как правильно заточить сверло по металлу в домашних условиях, можно узнать из видео мастер-класса ниже. Кроме того, важно ознакомиться с параметрами, напрямую влияющими на процесс заточки, ведь контроль угла на глаз недопустим: Передний угол между сверлом и режущей частью в основании. Желательный наклон угла режущей части – 20 градусов. Задний угол аналогичный переднему, но на задней части. Значение наклона заднего угла – 10 градусов. Угол при вершине приспособления. Он одинаков во всех сверлах, имеет постоянное значение 118 градусов.



Виды заточки сверл:



  • Конический. Предназначен для сверл с диаметром от 3 мм. При этом изделие необходимо удерживать двумя руками (одной за рабочую режущую часть, а другой за хвостовую), прижимается к рабочей шлифовальной поверхности, сопровождаясь легким покачиванием инструмента. Движение должны быть плавными и не сильно быстрыми, сверло затачивается неотрывно от камня на станке.
  • Одноплоскостной. Это один из видов ручной заточки, подходит для сверл с диаметром до 3 мм, задний угол наклона при заточке может составлять от 28 до 30 градусов. Сверло необходимо приставить к кругу точильного приспособления, при этом следить за тем, чтобы режущая сторона была параллельно кругу.
  • Ручной способ заточки. Чтобы произвести работы самостоятельно, используя наждачные приспособления, стоит придерживаться инструкции.



1 метод: Берем сверло левой рукой за рабочую сторону, а правой – захватываем хвостовую. Так удобнее производить заточку инструмента в упрощенном виде. Заднюю часть буравчика прижимаем к рабочей поверхности точильного аппарата, плавными и медленными движениями аккуратно покачиваем рукой, раскачивая при этом сверло. Движения должны быть мягкими и непрерывными в направлении от режущей кромки, буравчик нельзя отрывать от камня на станке. Задняя часть торца должна приобрести конусообразную форму. Аналогичные действия производим и со вторым зубом. В процессе работы нельзя забывать об охлаждении инструмента, помещая сверло периодически в емкость с холодной жидкостью (вода, масляный раствор или смесь воды и соды).



2 метод: Сверло берем аналогичным образом, как и в первом способе заточки. Буравчик со стороны режущей кромки прижимаем к плоскости шлифовального круга и медленно вращаем по кругу вокруг своей оси. Движения также должны быть непрерывными, не отрываясь от точильного аппарата. Получаем хвостовую часть конусообразной формы. При этом должна быть видна симметричность кромок относительно центральной оси вращения. Необходимо, чтобы они имели одинаковую длину и были ровными. В некоторых случаях после того, как была произведена заточка сверл, необходимо произвести доводку. Это позволит вам устранить все зазубрины и неровности, а также сделать все кромки максимально гладкими и однородными, подточив сверло.



Советы новичкам



Если вы проводите заточку буравчиков для металла впервые, вам следует знать о некоторых важных моментах:



  1. Если у вас плохое зрение, специалисты рекомендуют надевать очки с большими диоптриями и устанавливать яркую подсветку в рабочей зоне. Существует также специальный точильный станок для людей с плохим зрением.
  2. Используйте болгарку только в крайних случаях, так как ее положение нельзя зафиксировать, что может стать причиной неприятных ситуаций и травм у новичков.
  3. Старайтесь не производить заточку всухую, используйте охлаждающую жидкость для предотвращения перегрева станка и инструмента. Иначе сверло может быстро нагреться при высокой интенсивности вращения.
  4. Не забывайте также убирать периодически слой металлической стружки.
  5. Заточку сверл возможно произвести и дома самостоятельно, если подробно изучить все правила работы с приборами и учесть нюансы самой техники заточки. Не пренебрегайте также мерами предосторожности и используйте средства защиты, чтобы избежать неприятных последствий.



Смотрите видео:

Как заточить сверло по металлу: способы заточки, инструмент

Для обработки металлических поверхностей применяются электроинструменты, промышленное оборудование. Чтобы выполнять различные технологические операции нужна специальная оснастка. Одной из подобных операций является сверление. Оснастка для сверления отверстий часто деформируется, затупляется. Для её восстановления нужно знать, как заточить сверло по металлу. Достаточно ознакомиться с основными правилами, выбрать инструмент, технологию.

Заточка сверлаЗаточка сверла

Заточка сверла по металлу

Признаки затупления

Оснастка для работы с деревом может прослужить длительное время не деформируясь. Свёрла по металлу выходят из строя быстрее. Существует ряд моментов, по которым можно определить, что оснастка затупилась:

  1. На вершине сверла есть сколы, неровности, микротрещины.
  2. Визуальные отклонения от изначального состояния.
  3. При сверлении возникает нехарактерный свист или шум.
  4. На внутренней части отверстия остаются заусенцы, неровности.
  5. Стружка скапливается в дырке, не выводится наружу.

Эти отклонения указывают на поломку оснастки. Нужно остановить рабочий процесс, исправить неточности или заменить оснастку.

Виды заточки

Существует несколько способов заточки, которые проводятся с помощью разных приспособлений. Они обозначаются разными буквами. К ним относятся:

  1. Н — нормальная. На рабочей части изготавливается две режущие кромки, одна поперечная. Допускается точение инструментов диаметром до 12 мм.
  2. НП — производится подрезка поперечной кромки. Благодаря этому снижаются нагрузка, передаваема\ на рабочую часть при сверлении.
  3. НПЛ — проводится подточка ленточки с кромкой. Формируется задний угол на рабочей части.
  4. ДП — представляет собой двойное точение. Дополнительно обрабатывается поперечная кромка.
  5. ДПЛ — создаётся 4 режущих кромки, подтачивается кромка.

Точение проводится на специализированном оборудовании или вручную. Об этих методах необходимо поговорить отдельно.

Ручной способ заточки

Оснастку для инструментов можно затачивать вручную, без применения специализированных станков. Однако для этого нужно уметь пользоваться ручными приспособлениями, выставлять углы точения. Используемые инструменты:

  1. Болгарка — применяется, если не требуется подбирать точный угол режущей части.
  2. Специальная точильная насадка для дрели.
  3. Просто шлифовальный круг на асинхронном двигателе.

Не нужно пытаться обработать рабочую часть инструмента с помощью надфиля или напильника. Эти инструменты сточатся быстрее, чем изменится режущая кромка.

Заточка сверла болгаркойЗаточка сверла болгаркой

Заточка сверла по металлу болгаркой

Заточка на специальном оборудовании

Мастерские используют специальные станки для заточки сверл. Это высокоточное оборудование, позволяющее изготавливать любые углы режущей кромки. Для этого достаточно закрепить оснастку с помощью специальных зажимов, выставить угломер, настроить станок, запустить двигатель. Заточка сверла на специализированном оборудовании занимает меньше времени.

Как правильно заточить сверло?

Чтобы провести заточку сверл по металлу своими руками, нужно выбрать оборудование, изучить правила обработки. В домашних условиях можно воспользоваться электроинструментами или компактными станками.

Чем можно заточить?

Провести правку режущих кромок можно с помощью разных приспособлений, станков, инструментов:

  • болгарки;
  • шлифовальной машинки;
  • насадки на дрель;
  • специализированного оборудования.

Углы заточки

Угол заточки сверла по металлу выбирается зависимо от того, какой материал необходимо сверлить. Для этого существуют специальные таблицы, в которых указаны параметры для разных металлов. Основная информация об углах заточки сверла по металлу, представленная в официальных таблицах:

  • твердая бронза, чугун, сталь — от 116 до 118 градусов;
  • мягкая бронза, латунь — от 120 до 130 градусов;
  • медь — около 125 градусов;
  • мягкие сплавы металлов, древесина — 140 градусов.

Если сверлить пластмассу, необходимо точить режущие плоскости под 100 градусов. Углы заточки сверла по металлу описаны в таблицах, которые можно найти в специальных справочниках.

Особенности заточки различных видов сверл

Существует три группы оснастки, предназначенной для сверления отверстий в металле:

  1. Победитовые — чтобы точить такой инструмент необходимо использовать охлаждающую жидкость. Исправить режущую кромку можно только электроточилом или на специальном станке.
  2. Спиральные — для его точения применяется специализированное оборудование. Затачиваются задние грани. Провести обработку вручную крайне сложно.
  3. Ступенчатые — обрабатывать такую оснастку сложнее, чем предыдущие виды. Для этого применяются заточные станки.

Если нет опыта в точении оснастки для сверления, необходимо доверить проведение работ профессионалам.

Оценка качества шлифовки

После проведения шлифовки, необходимо определить качество обработки. Для этого необходимо осмотреть перемычку. Она будет находиться по центру торца наконечника. Края оснастки должны быть короткими.

Зная, как точить сверла, можно постоянно использовать инструменты, не покупая новых приспособлений. Для проведения работ можно воспользоваться несколькими видами оборудования.

Посмотрев это видео каждый сможет затачивать сверла Дачный мастер на все руки


Watch this video on YouTube

Заточка сверла по металлу для дрели вручную

Вы никогда не замечали при сверлении, что сверла стали резать материал как-то по-другому, не так, как раньше? А может, некоторые уже настолько старые, что визжат и дымят при использовании и с трудом проходят дерево? Тогда прежде чем отправится в скобяной магазин за новым набором, попробуйте мой вариант заточки сверла по металлу, этим вы сэкономите себе время и деньги.

Следуйте моей инструкции как точить сверла, и ваши старые затупленные или выщербленные сверла будут как новые.

В заточке есть свои особенности. Когда я только начал работать слесарем-механиком девять лет назад, мой наставник весьма скептически отнесся к идее автоматической заточки старых сверл. Большая часть таких станков при высокой стоимости не сделает сверло даже приблизительно таким же острым, как заводская заточка (если, конечно, вы не раскошелитесь на промышленный станок). Что я собираюсь вам продемонстрировать – своего рода утерянное искусство, как наточить сверло по металлу на ленточном шлифовальном станке или на настольном шлифовальном станке.

Я не пытаюсь убедить вас, что, прочитав мое руководство, вы сразу сможете заточить сверло до идеального состояния, но справится со соей задачей вы сумеете, а после, набравшись опыта, вы сможете затачивать свои сверла до нужной остроты. Мы с наставником до такой степени стали в этом мастерами, что, покупая дешевые китайские сверла из высокоуглеродистой стали, мы затачивали их сразу после вскрытия упаковки, еще до первого использования.

Вам понадобятся:

  • затупленная или выщербленная бита
  • ленточная шлифовальная машина или шлифовальный настольный станок

Предупреждение! Ваши пальцы будут находится в близи от рабочего полотна устройства, есть риск содрать кожу. Не одевайте перчатки, так как их может затянуть станок, а значит, и вашу руку тоже. Тщательно выберите место возле станка, и лучше используйте защитные очки.

Шаг 1: Знакомимся с битами ближе

Есть много особенностей, по которым различают виды бит. Чтобы не углубляться, мы рассмотрим три основных элемента сверла: режущая кромка, задняя поверхность и поперечная кромка (перемычка).

Главная режущая кромка – производит срезание. Две режущих кромки на винтовом сверле должны быть симметричны друг другу, если нужно просверлить ровное отверстие. Если во время заточки уделять больше внимания одной из кромок, она будет больше и срез будет больше с этой стороны. Это значит, что отверстие будет шире, чем поперечный размер.

Задняя поверхность идет после режущей кромки и поддерживает острую кромку сверла в процессе резания. Если угол задней поверхности будет слишком большим, это снизит прочность режущей кромки и сверло будет обкалываться чаще, особенно в углах.

Поперечная кромка (перемычка) – образована пересечением задних поверхностей винтового сверла. На самом деле, поперечная режущая кромка не режет материал, а заминает его под главные. Поэтому желательно делать перемычку как можно меньше.

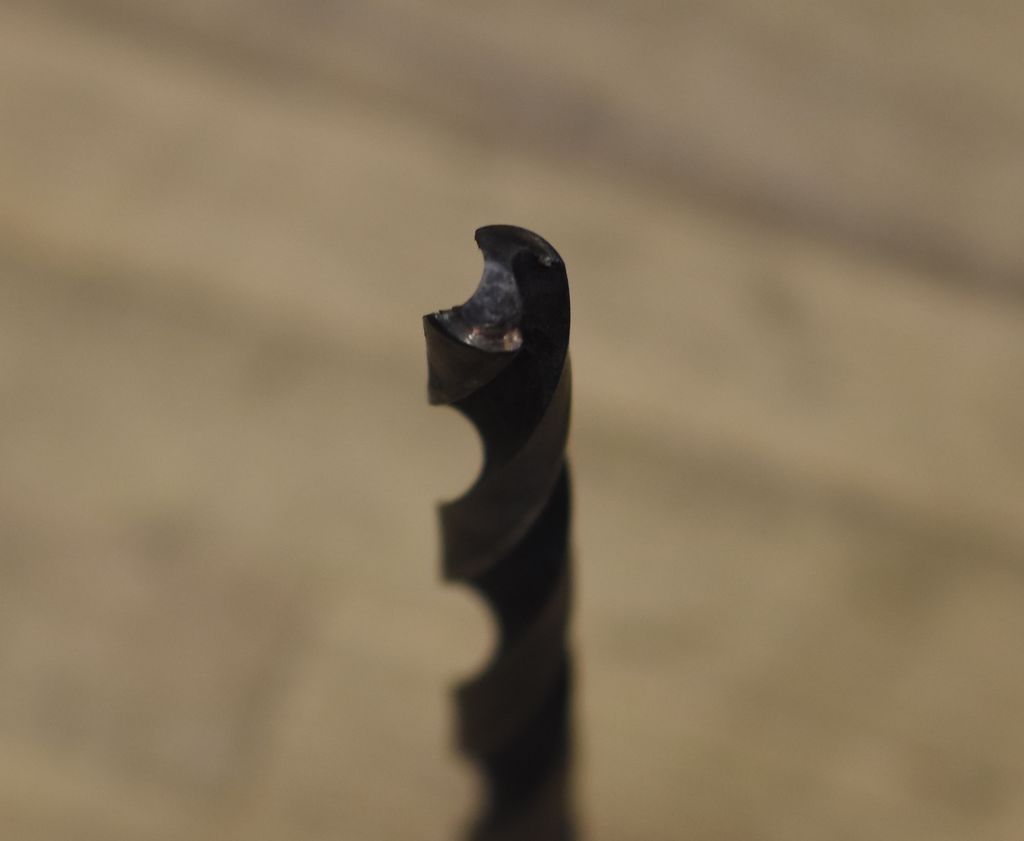

Шаг 2: Почему сверла крошатся и тупятся

Чтобы научиться затачивать биты, вам нужно понять, почему это вообще приходится делать.
Сверло крошится потому, что прочность режущей кромки ниже, чем сила, действующая на нее при резании. Чтобы избежать этого, задняя поверхность должна быть конической формы. Это делает режущую кромку более прочной.

Тупятся они либо в результате того, что перемычка неправильно заминает материал под режущую кромку и ее нужно снова сформировать, либо же сглаживается режущая кромка и ее нужно заново заострить, чтобы она снова врезалась в материал.

Шаг 3: Подготавливаем сверло

Пройдитесь пилкой по хвостовику, чтобы убрать возможные заусенцы, чтобы они не поранили вам пальцы.

Шаг 4: Выбираем инструмент для заточки

Заточить можно на точильном станке или на шлифовальной машинке. Убедитесь, что между щель между защитным кожухом и рабочей поверхностью, не больше 3 мм, чтобы сверло не цеплялось за край защиты.

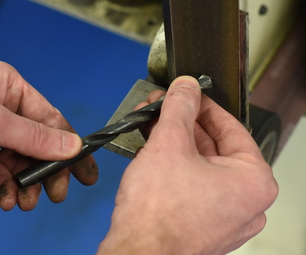

Шаг 5: Учимся держать сверло правильно

Встаньте поудобнее перед станком и возьмите сверло двумя руками. Держите под углом 60° к ленте станка. Расположите конец задней поверхности прямо впритык к ленте. Повторяйте шаги 5-7, перемещая сверло по ленте до финишной позиции. Обратите внимание, на двух фотография разница между начальной и финишной позициями почти не заметна. Шаги 5-7 одновременны, но не забывайте, что двигаться должна только левая рука. Правая должна оставаться неподвижной, только пальцы поворачивают сверло.

Шаг 6: Доводим заднюю поверхность

Доводим заднюю поверхность поднимая левую руку и надавливая сверлом на ленту станка.

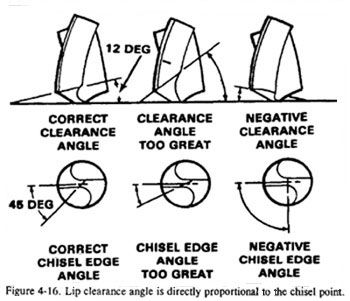

Шаг 7: Формируем поперечную кромку

Перемещая левую руку к правой, вы сформируете угол поперечной кромки (перемычки). Повторите несколько раз, пока угол между поперечной и режущей кромками не станет равен 45°.

Шаг 8: Формируем заднюю поверхность

Вращением против часовой стрелки вы придадите задней поверхности коническую форму, это придаст большую стойкость кромке.

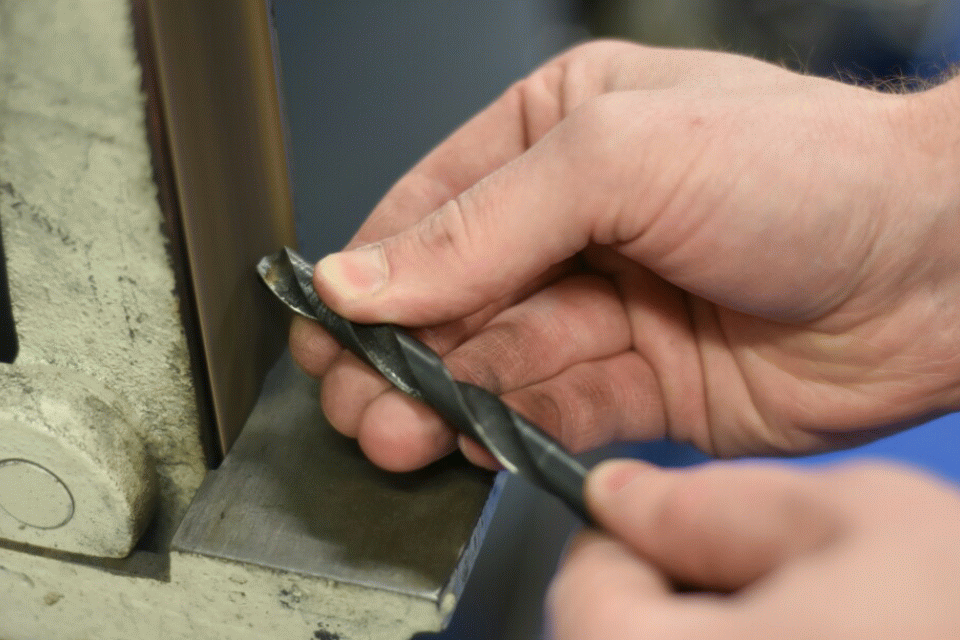

Шаг 9: Затачиваем

Соберите предыдущие три шага в одно движение, чтобы получился идеальный срез на поверхности.
Повторите несколько раз и переверните противоположной режущей кромкой к ленте станка.

Предупреждение: сверло разогреется в процессе заточки. Держите недалеко от станка пару чашек с холодной водой, чтобы периодически охлаждать его. Если оно перегреется, прочность сплава снизится. Поэтому охлаждайте.

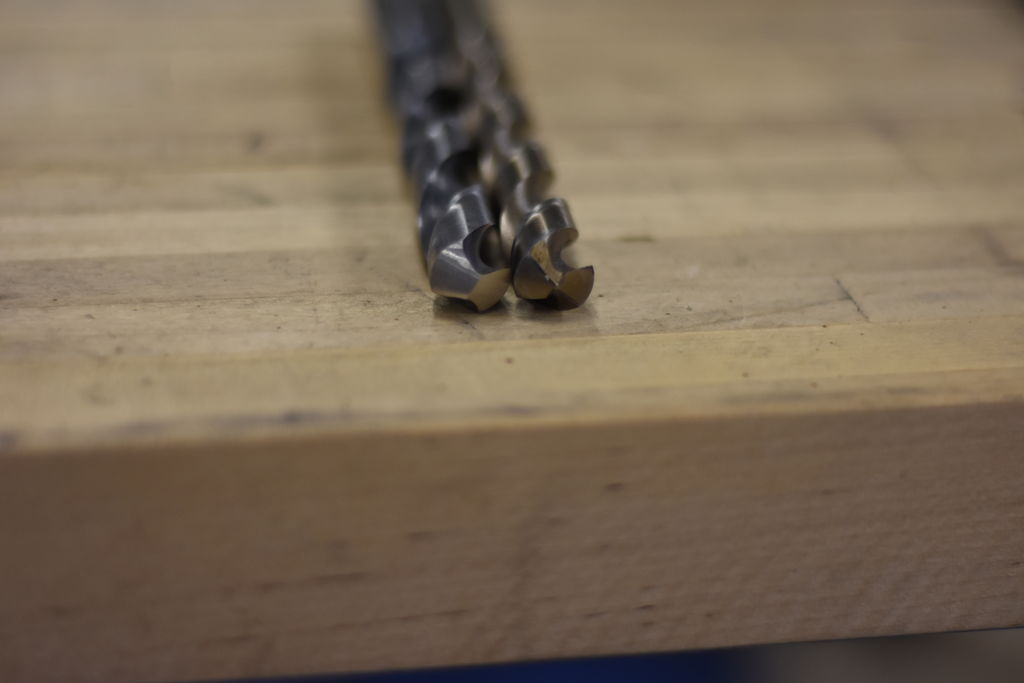

Шаг 10: Повторение

Чтобы сделать кромки симметричными, возможно вам придется повторить шаги 5-7 пару десятков раз. Это нормально, запаситесь терпением. Продолжайте тренироваться! Чаще поворачивайте, чтобы обе кромки точились равномерно. Ваши движения должны быть осторожными, не пытайтесь сделать острую кромку рваными легкими надавливаниями на ленту станка, это почти всегда ведет к неровному краю или затупляет его.

Попрактиковавшись в заточке и формировании кромки и перемычки, можно попробовать сверлить. Если процесс резания все еще затруднен, проверьте перемычку и заднюю поверхность, чтобы убедиться, что задний угол сформирован правильно.

Если стружки выходят только с одной стороны, проверьте, симметричны ли режущие кромки относительно центральной линии. Если стружки на обеих сторонах, сверло готово к использованию.

Шаг 11: Заключение

Если вы купили замечательные кобальтовые биты с напайками, то у меня для вас плохая новость. Хотя сверлить ими намного легче, вручную заточить их вряд ли выйдет. Вам нужен будет аппарат, который сможет срезать задний угол и сформировать поперечную кромку. Если не уменьшить поперечную кромку, во время сверления будет происходить слишком сильное замятие, через большинство металлов вы просто не сможете сверлить.

Как заточить сверло по металу, дереву и бетону в домашних условиях

Заточить сверло в домашних условиях несложно, если знать как. Главная трудность в этом деле – выдерживать правильные углы. Ведь дома, как правило, нет специальных оправок и кондукторов. Есть только точильный станочек. По крайней мере, будем исходить из таких условий.

заточка сверла

Требования к оснастке

Из оснастки у нас только электрический точильный станок. Но то, что он есть, еще не означает, что на нем можно точить сверла. Нужно, чтобы точильный диск имел правильную форму – то есть, форму цилиндра с ровным, не скругленным краем. Выпуклый край со сточенными ребрами может дать неправильную заточку

Если диск сильно сточен, его лучше заменить на новый или поправить специальным эльборовым «карандашом», если он есть в хозяйстве. Очень хорошо, если диск сбалансирован, не дает биений и вибраций (вообще-то, это обязательная норма). В работе участвует только периферийная, поверхность диска, не его торцы.

Есть соблазн воспользоваться ровной боковой поверхностью диска. Но она после нескольких заточек потеряет форму и исправить камень после этого будет намного труднее.

Заточка бура для бетона

Бур для перфоратора в качестве режущей части имеет пластину из твердого сплава, вставленную в прорезь на рабочем конце и закрепленную припоем. Нормально заточенный бур имеет четкие режущие кромки с углом заточки около 900 и углом между кромками при вершине – 130–1400.

При стандартной заточке передняя грань режущей кромки (направленная в сторону вращения) наклонена к оси бура под углом 300, а задняя – под углом 600. При ручной заточке, не имея специальных приспособлений, можно ориентироваться на целую, неизношенную часть граней и воспроизводить их углы наклона.

Процесс затачивания

Заточку начинаем с передних граней. Выставляем бур возле периферийной поверхности камня так, чтобы режущая кромка была параллельна оси точила и направлена вверх, а грань параллельна поверхности, и на короткое время несильно прижимаем бур к точилу. На металле остается ясно различимый след, который показывает, правильно ли было выбрано его положение. Плоскость пробного шлифа должна совпадать с плоскостью грани, а пятно шлифа располагаться по центру его неизношенной части, без существенного смещения. Найдя опытным путем правильное положение, запоминаем его и приступаем к заточке.

Параллельности достичь нетрудно, если поднести режущую кромку к поверхности камня и ориентироваться по зазору, оставшемуся до контакта.

Не следует сразу добиваться остроты кромки. Помните, что еще предстоит сточить заднюю грань, и тогда кромка «станет на место».

Сначала одна за другой затачиваются передние грани. Затем нужно проверить их симметричность. Это делается визуально, на просвет, поместив головку бура возле края какого-либо предмета. Край должен быть ровным или вогнутым, но симметричным. Можно изготовить специальный шаблон для проверки. При несимметричности дополнительно стачивается более короткая грань.

После этого, так же, поочередно, стачиваются задние грани кромок, с последующей проверкой симметричности. Симметричность расположения кромок проверяется и при взгляде с торца, вдоль оси бура. При правильной заточке они параллельны, а между ними остается перемычка длиной около 0,2–3 мм в зависимости от диаметра.

Если в результате обработки режущие кромки не стали острыми, на них остались видимые скругления или каверны, весь цикл заточки нужно повторить.

затачиваем сверло

Дополнения

При затачивании важно не перегреть инструмент. Для охлаждения его периодически макают в воду. Емкость с водой нужно держать у станка. Не следует прижимать бур к точилу длительное время. Лучше работать короткими касаниями, около 24 с, с перерывами на такое же время. В этом случае лишнее тепло успевает отводиться телом бура и снижается риск перекаливания кромки.

Для работы по мягким материалам без удара, например по кирпичу или кафельной плитке, режущие кромки сводят «в ноль», без перемычки, а угол их заточки уменьшают до 30–350.

Как держать сверло при обработке

Поскольку у нас по условиям задачи нет приспособлений для четкого позиционирования сверл, вся надежда на собственные руки. Есть несколько простых приемов, как добиться «твердой руки».

Лучше всего, если при заточке сверла его можно опереть на подручник – специальный «столик» закрепленный перед точилом. Если при непосредственной опоре на подручник не удается добиться нужного положения, его можно держать обрабатываемую деталь в руках, но обязательно опираться:

  • пальцами на подручник;
  • запястьем или кистью на верстак, на колено, на любой стабильный и удобно расположенный предмет;
  • локтем или предплечьем на верстак или на колено.

В самом крайнем случае можно просто локти прижать к бокам, образуя треугольник руками и туловищем. Но в любом случае нужно найти возможность для максимально жесткого удержания инструмента с минимальными усилиями.

При фиксации сверла во время работы следует запоминать его положение не только визуально, но и по ощущениям в руках. Мышечная, кинестетическая память может оказаться точнее, чем визуальный контроль.

Чтобы сохранить симметричность заточки, полезно переходить ко второй кромке поворотом сверла вокруг продольной оси, без смены положения рук и тела. Если не нужен перерыв на охлаждение.

Заточка сверла по металлу

При заточке сверл по металлу стачиваются только задние поверхности режущих кромок. Эти поверхности имеют скругленную форму (при диаметре сверла меньше 3 мм – плоскую) с понижением относительно кромки около 100. Режущие кромки сходятся к вершине сверла под углом 116 – 1200 (угол заточки). Для латуни, меди, мягкой бронзы этот угол увеличивают до 125–1300, для алюминия – до 1400.

Затачивание

При заточке сверло удерживается двумя руками. Одной возле точила, другой – за хвостовик. Пальцы ближней к точилу (ведущей) руки опираются на подручник. Если его нет, нужно найти любую опору, как описано выше.

Сверло располагается под углом к рабочей поверхности точильного камня: 600 по горизонтали (половина угла при вершине) и около 100 по вертикали. Затачиваемая режущая кромка направлена вверх и расположена горизонтально, параллельно оси камня. Подбор положения можно сделать при выключенном станке, по форме зазоров между кромкой и точилом при взгляде сверху, и между точилом и тыльной поверхностью при взгляде сбоку. Для более точной установки угла заточки, на подручнике можно нанести четко видимую линию под нужным углом.

При заточке сверло прижимается к точилу режущей кромкой, а затем, без изменения прижима и горизонтального угла, наклоняется хвостовиком вниз до полной обработки тыльной поверхности. При этом положение ведущей руки не меняется. После 1 – 3 таких проходов сверло поворачивается вокруг продольной оси на 1800, и операция повторяется для второй кромки. Поворот инструмента производится только пальцами, без изменения положения рук.

После заточки нужно проверить симметричность кромок – равенство их длин и углов наклона к оси сверла. Если одна из кромок оказалась короче, ее нужно проточить еще раз. Равенство углов проверяется визуально – на просвет или при помощи простого шаблона, длину кромок можно замерить штангенциркулем.

Дополнительная обработка

При правильной заточке режущие кромки не сходятся на вершине, между ними остается короткая перемычка. Для уменьшения сопротивления входу в материал, перемычка стачивается углом точильного камня или алмазным надфилем. Стачивание производится с двух сторон, симметрично, под острым углом к оси сверла, а край образующейся при этом канавки располагается под углом 300 к режущей кромке. Цель этой операции – укоротить перемычку, но не сточить ее полностью! Без нее сверло не будет центрироваться при входе.

Стачивание перемычки производится на сверлах диаметром более 3 мм. Но на практике, для простых работ без высоких нагрузок перемычку, как правило, не стачивают даже при диаметре 10 мм и более.

заточка сверла

Проверка заточки

После затачивания нужно проверить инструмент в работе и при необходимости подправить. На ошибки заточки указывают несколько признаков.

  • Плохая центровка при входе, при работе заметны биения – несимметричная заточка кромок или перемычки.
  • При работе слышен визг металла, сверло сильно греется, стружка имеет вид мелких крупинок – большой угол заточки кромки, недостаточное понижение тыльной поверхности (тупые кромки).
  • Повышенное усилие вращения, на режущих кромках быстро образуются сколы – слишком малый угол заточки кромок (чрезмерно острые кромки).

Признаки правильной заточки:

  • четкая центровка при входе, стабильная работа, отсутствие биений;
  • вход в материал легкий, стружка выходит в виде одинаковых «спиралек» из обеих канавок;
  • нагрев сверла невелик.

Заточка сверла по дереву

Для сверления древесины и древесных материалов существует несколько видов сверл. Здесь рассмотрим самое универсальное и распространенное – спиральное.

Особенности сверления древесины

Спиральное сверло по дереву по конструкции мало отличается от его собрата для металла. Даже режущая часть может быть такой же. Но древесина имеет волокнистую структуру. При его сверлении резцы в разных направлениях по разному взаимодействует с материалом. Следствием этого могут быть задиры и сколы на поверхности обрабатываемой детали. Чтобы этого избежать и получить аккуратное ровное отверстие, применяют специальную заточку сверла, с центровиком и подрезателями.

Первым в контакт с материалом входит центровик – узкий шип, расположенный по оси сверла. Углубляясь, он центрует инструмент, удерживает его от боковых смещений. Затем в дело вступают подрезатели – боковые резцы, выступающие над режущими кромками. Они отсекают древесные волокна по контуру отверстия и предотвращают распространение отщепов за его пределы. Оконтуренный, фактически изолированный материал, извлекается основными лезвиями.

Геометрия рабочей части

Углы наклона граней центровика к оси сверла составляют 100, наклон внутренних кромок подрезателей – 300, внешние кромки подрезателей совпадают с боковой поверхностью сверла. Угол понижения задней поверхности режущих кромок составляет 250. Высота центровика и подрезателей над режущими кромками зависит от диаметра сверла, но подрезатели всегда ниже.

Например, сверло диаметром 10 мм должно иметь центровик высотой 3,5–4,5 мм, а подрезатели – 1 мм. Ширина основания центровика составляет около 1,5 мм. Рекомендованные параметры для разных диаметров смотрите в таблицах 1 и 2 приложения 1 к ГОСТ 22053-76.

Чем затачивать

Для выполнения такой сложной заточки нужен камень специальной формы. Если есть «карандаш» для правки абразивных дисков, можно стандартному точильному диску придать трапециевидный профиль (сточить один край на конус) и назначить этот камень для заточки только сверл по дереву.

Еще можно использовать диск для «болгарки», установив его на точильный станок. При разных посадочных диаметрах можно заказать переходник. Другой вариант – использовать «болгарку». Но ее нужно обязательно надежно закрепить.

Заточка – знакомая работа

Сам процесс заточки сверла по дереву в принципе не отличается от заточки других сверл. Используются те же приемы выбора нужных углов, фиксации инструмента и контроля симметричности. Если нужно просто подточить затупившееся сверло, то больших сложностей при хорошей оснастке возникнуть не должно. Если же нужно сделать сверло по дереву из стандартного, то стоит вначале потренироваться на старых сверлах, которые не жалко извести на обучение.

как правильно заточить сверло своими руками, видео советы

Правильная заточка сверла

Правильная заточка сверлаНаверное, не нужно доказывать то, что любой инструмент, в том числе и свёрла по металлу имеют одно неприятное свойство – затупляться в процессе работы. При этом скорость такого процесса напрямую зависит от частоты использования сверла и объёмов, выполняемых им работ.

Очень часто человек не обращает на это внимание пока сверло окончательно не придёт в негодность, после чего его попросту выбрасывают, что крайне расточительно. А происходит это по той простой причине, что не многие знают, как правильно затачивать свёрла по металлу, притом, что все работы можно провести самостоятельно, подручными инструментами, которые всегда найдутся в мастерской у настоящего хозяина.

Как определить, что сверло стало тупым?

Как самим заточить сверло по металлу

Как самим заточить сверло по металлуДля обработки металла можно использовать только очень острый инструмент. Если в процессе высверливания отверстия будет слышен не совсем приятный скрежет в месте, где сверло касается металла, то — это первый признак что инструмент требует заточки. При появлении такого малоприятного звука целесообразно прекратить все работы.

Если этим пренебречь, то в процессе вращения сверло начнёт выделять много тепла, которое совместно с трением приведёт к ускоренному износу инструмента.

Обычно для бытовых нужд умельцами используются свёрла небольшого диаметра до 16 мм. Естественно, затачивать их удобнее на специальном оборудовании, но стоимость таких приборов для использования в быту неоправданно высока и поэтому их приобретают крайне редко. Однако в кладовке или в гараже рачительного хозяина всегда найдётся приспособление, которым можно выполнить заточку инструмента:

  • точильный стакан с кругом из абразивного материала;
  • шлифовальная машинка;
  • электрическая дрель со специальной насадкой.

Для заточки сверла по металлу подойдёт и любой другой инструмент, на котором можно закрепить точильный камень и привести его во вращение. Однако необходимо чтобы такое устройство обеспечивало скорость вращения не меньше 1500 об/мин.

Подготовительный этап перед заточкой

Процесс заточки сверла

Процесс заточки сверлаПеред тем как начинать заточку инструмента необходимо подготовить очки для защиты глаз и перчатки, чтобы не повредить руки, а также банку с обычной водой. Объяснять важность техники безопасности, наверное, нет никакого смысла, так как здоровье человека, прежде всего.

В процессе работы микроскопические частички металла, искры и крупинки абразивного круга могут разлетаться в хаотическом порядке. Если не обеспечить защиту открытых участков тела, то металлическая стружка и пыль может проникать в кожу. Но особой опасности подвержены незащищённые глаза при попадании, в которые любого инородного тела могут возникнуть большие проблемы со здоровьем.

В свою очередь, банка с водой понадобиться для охлаждения затачиваемого сверла, так как в процессе трения поверхностей точила и инструмента происходит большое выделение тепловой энергии. Если своевременным охлаждением сверла пренебречь, то произойдёт его перегрев и в процессе его использования по прямому назначению оно может быстро сломаться или снова затупиться.

Технологическая последовательность заточки

Заточка сверла по металлу

Заточка сверла по металлуЕстественно, просто подготовить защитную амуницию и точильный станок — далеко не достаточно. Нельзя приступать к работе не ознакомившись с технологией заточки свёрл для чего целесообразно просмотреть видео. Даже несмотря на то, что сама процедура не слишком сложная, однако, она предусматривает строгое соблюдение последовательности проведения работ.

Помимо этого нужно знать, каким способом точить разные свёрла. Это можно определить по форме, придаваемой режущим граням устройства. На сегодня специалистами рассматривается одноплоскостная, двухплоскостная, коническая, цилиндрическая и винтовая методика заточки инструмента.

Для определения качества заточки сверла необходимо скрупулёзно обсмотреть его после окончания работ. Основными факторами, которые свидетельствуют о том, что инструмент стал острым, являются следующие:

  • режущий край сверла по завершении заточки должен оставаться симметричным по отношению к своей оси;
  • смежные режущие кромки должны оставаться одинаковыми по длине относительно центральной оси;
  • также одинаковыми должны оставаться и параметры наклона угла заострённых краёв.

Заточка сверла должна начинаться с задней поверхности инструмента и продолжаться в соответствии с определённой последовательностью.

  1. Задний край режущей кромки максимально плотно притискивается к точильной поверхности. Очень важно всё время поддерживать первоначально установленный угол.
  2. Не имея никаких навыков, процедура может не получиться с первого раза. Поэтому нужно быть готовым сделать несколько попыток.
  3. После каждой попытки важно внимательно осмотреть форму сверла.
  4. Работа должна продолжаться до момента, когда задней поверхности инструмента будет придана правильная конусообразная форма.

Только после того, как будет получена необходимая форма, можно переходить к заточке режущей поверхности. При проведении работ необходимо контролировать, чтобы заточка каждого пера была одинаковой. Большую важность имеет соблюдение правильного угла заточки.

В случае с одноплоскостным методом заточки задняя поверхность обрабатывается в одной плоскости при точном соблюдении угла в пределах 28–30 градусов. Такой метод считается одним из самых простых и используется для инструмента с сечением менее 3 мм. Однако для полного осознания процесса целесообразно ознакомиться с видео о том, как правильно выполнить заточку сверла.

При выполнении работы таким методом сверло прижимается под установленным углом к поверхности точильного круга. В процессе заточки инструмент перемещают не переворачивая. Зачастую это может привести к тому, что режущая кромка может раскрошиться, особенно если для изготовления сверла использовался низкокачественный металл.

Чтобы заточить режущий край инструмента с большим сечением используют коническую заточку. Такой вариант сложнее рассмотренных ранее и поэтому нужно ознакомиться с видео, после чего придерживаться определённых этапов работ.

  1. Заточка сверла своими рукамиЗаточка сверла своими рукамиВ левую руку берут рабочую часть инструмента, а в правую хвостовой конец. Рабочая часть должна удерживаться в максимальной близости к заборному конусу.
  2. Не изменяя положения, сверло прижимают режущей частью и задней поверхностью к торцевой части точильного круга.
  3. Правой рукой, в которой удерживается хвостовой край инструмента, выполняют покачивающие движения таким образом, чтобы образовывалась конусная форма со стороны задней грани.
  4. После того как будет заточено одно перо, переходят ко второму, в точности повторяя весь процесс.
  5. Важным нюансом такой процедуры является то, что сверло нельзя отрывать от поверхности точильного круга.

Существует ещё один метод конической заточки. Для этого сверло также берут в левую руку со стороны режущей кромки, а правой за обратный конец. Но к точильному кругу прижимают только рабочую часть инструмента. Плавными движениями без отрыва от точила сверло проворачивают вокруг оси, тем самым равномерно затачивая заднюю поверхность инструмента.

Нюансы заточки сверла, которые нужно знать

Важные моменты при заточки сверла

Важные моменты при заточки сверлаПроводя работу важно стараться сохранять форму инструмента, которую ему придали ещё на заводе. Благодаря этому выдерживается правильный угол. Коническую заточку используют в основном для свёрл сечением до 10 мм. Для инструмента с большим размером дополнительно необходимо выполнить подточку.

В процессе подточки будет уменьшаться размер переднего и заднего угла, и расти угол рабочей кромки. Благодаря этому увеличивается срок службы инструмента и уменьшается ширина поперечной кромки, которая не принимает участия в сверлении.

В промышленных условиях, после того как инструмент заточен, выполняется доводка. Такое мероприятие позволяет избавиться от мелких зазубрин, оставшихся после основного процесса. Благодаря этому сверло меньше подвержено износу. Поэтому по возможности доводкой лучше не пренебрегать.

Разобраться, как правильно заточить свёрла по металлу не так уж и сложно, особенно если просмотреть видео проведения работ. Выполняя все работы самостоятельно, человек должен набраться терпения, так как не всегда всё получается с первого раза. Если терпения и желания заниматься самостоятельно заточкой инструмента нет, то можно обратиться за помощью к специалистам или просто приобрести новое сверло.

Оцените статью: Поделитесь с друзьями!
