Применение большого количества энергосберегающих технологий при строительстве частных домов стало экономически обоснованной необходимостью. Для сохранения тепла в доме закупоривается каждое сквозное отверстие, и приток свежего воздуха в дом полностью перекрывается. Как результат — полное отсутствие циркуляции воздуха и появление плесневых грибков в помещении. Решить вопрос может монтаж продуманной системы вентиляции. Особенно актуальным этот вопрос становиться в доме с собственной котельной.

Функции вентиляции и её необходимость в котельной

Горение и эффективный расход любого топливного материала в котле частного дома происходит только за счет поступления постоянного потока свежего воздуха. Когда отопительная установка расположена в помещении со старыми оконными рамами, притока через щели в негерметичных проемах вполне достаточно. В противном случае необходимо обеспечить принудительный отток отработанного и поступление чистого воздуха.

Грамотно смонтированная вентиляция котельной частного дома

1. создаст условия для притока кислорода в помещение,
2. защитит стены от сырости и плесневого грибка,
3. повысит КПД котельного оборудования,
4. снизит концентрацию продуктов горения в котельной.

Постоянное скопление угарного газа в воздухе несет не только угрозу жизни и здоровью жильцов. Гарь и копоть оседают на внутренней поверхности труб и уменьшают эффективность работы котельного оборудования. Установка отдает меньше тепла в помещение, и обогрев происходит гораздо хуже. Качественные вентиляционные каналы могут продлить срок работы котла на более длительное время и создать в доме благоприятный микроклимат. Особенно актуально этот вопрос стоит там, где проживают маленькие дети.

Виды вентиляции

Для обеспечения беспрерывного воздухообмена используют естественную или принудительную вентиляцию.

Как оборудовать естественную вентиляцию?

Газовый котел мощностью в 30 киловатт нуждается в оборудовании продухом с диаметром от 15 см. Допускается монтаж вытяжки с выходом трубы на крышу. Продух и вытяжную трубу рекомендуется оборудовать обратным клапаном для препятствия оттока воздуха на улицу. К основным достоинствам этого способа относится его доступная стоимость. К недостаткам можно отнести отсутствие контроля над частотой смены кислорода в комнате с котлом.

Как оборудовать искусственную вентиляцию?

Искусственная вентиляция монтируется в помещениях с отсутствием оконных проемов. Она состоит из системы вытяжных труб, которые могут быть расположены как горизонтально, так и вертикально. Воздухообмен происходит принудительно, за счет работы вентиляторов. Грамотно смонтированная система постоянно обогащает кислородом воздух в котельной, но требует серьезных материальных затрат на обустройство и обслуживание. Принудительная вентиляция котельной полностью энергозависима.

Обычно с заданной функцией справляются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов. Если в доме используется напольный газовый котел, то при расчете останавливаются на вентиляторе с 30% запасом при максимальной нагрузке. На показатель мощности влияет длина и сечение воздуховода, а также количество его изгибов. Корпус для вентилятора должен быть медным или алюминиевым во избежание возгорания и плавления.

Комбинированная вентиляция

Специалисты советуют проектировать одновременно два вида. Это повысит уровень безопасности, и позволить избежать аварийных ситуаций, связанных со скоплением угарного газа.

Требования к обустройству вентиляции

Атмосферный обмен в помещении газовой котельной должен происходить согласно санитарно-гигиеническим нормам. Все рекомендации и требования прописаны в разрешительных документах и регламентируются СНиП 2.04.05, II-35. В соответствии с ними к исполнению обязательны следующие пункты:

1. Отверстие для оттока отработанного воздуха должно располагаться под потолком. Очистной клапан для котла – на расстоянии не ниже 30 см от дымохода.
2. Все приточные каналы оборудуются в нижней части помещения. Каналы для выброса — в верхней.

1. Проект и схема вытяжной магистрали составляются из расчета мощности котла. На 1 киловатт мощности необходимо обеспечить 8 см.кв. продуха с открытого пространства или 30 см. кв. из смежного помещения.
2. Труба дымохода должна быть полностью герметична. Попадание продуктов горения в жилой дом не допускается.
3. Обеспечение трех полных циклов обмена воздушных масс в помещении за 1 час. Кратность рассчитывается согласно санитарно-гигиенических нормам при рекомендуемой высоте потолка 6 метров.
4. Труба естественной вентиляции должна располагаться строго ветикально и быть высотой не менее 3 метров.

Современные котлы – это сложное оборудование, включающее в себя вентиляторы, фильтры, калориферы и специальные датчики контроля факторов окружающей среды.

Расчет вентиляции

Эффективность работы вентиляционной системы зависит не только от правильности монтажа, но и от рассчета математических данных. Для составления грамотного проекта следует учитывать следующие показатели:

1. Площадь помещения для котельной (в том числе высота потолков)
2. Мощность и количество отопительного оборудования
3. Скорость потока воздуха в воздухоотводах.

Для наглядности можно рассмотреть проект монтажа вентмагистрали в помещении с параметрами — длина комнаты 3 метра, ширина — 2 метра, высота — 3 метра:

1. Рассчитываем объём комнаты по следующей формуле Высота Х Ширину Х Длину помещения. 3 х 2 х 3 = 18 метров кубических.
2. Рассчитываем кратность согласно санитарных норм (6-3)х0,25 +3 = 3,75 метра куб.
3. За один час в котельной должно смениться 3,75 х 18 = 67,5 метров кубических.
4. Согласно таблице необходимый диаметр труб должен составлять не менее 160 мм.

Диаметр, мм	Расход воздуха в м3/час при скорости в м/сек
	1	2	3	4	5	6	7	8
100	28.3	56.5	84.8	113	141	170	198	226
125	44.2	88.3	132	177	221	265	309	353
140	55. 4	111	166	222	277	332	388	443
160	72.3	145	217	289	362	434	506	579
180	91.6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413
280	222	443	665	886	1108	1329	1551	1772
315	280	561	841	1122	1402	1682	1963	2243
355	356	712	1068	1425	1781	2137	2493	2849
400	452	904	1356	1809	2261	2713	3165	3617
450	572	1145	1717	2289	2861	3434	4006	4578
500	707	1413	2120	2826	3533	4239	5946	5652

Расчет параметров приточной трубы происходит по точно такому же принципу.

Вывод

Проектирование и монтаж системы вентиляции в котельной частного дома — вопрос безопасности и здоровья его обитателей. При отсутствии уверенности в собственных силах стоит обратиться к специалистам по устрйоству вентиляционных систем – компании «Авент». Малейший просчет во время строительства может нанести ущерб котельному оборудованию, досрочно вывести его из строя и создать взрывоопасную ситуацию в помещении.

Разумнее всего доверить разработку проекта и сборку системы одной компании. Закрытый цикл, проведённый работниками одной фирмы, существенно сэкономит время и поможет в дальнейшем избежать проблем с ремонтом и обслуживанием вентиляционной установки.

Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: [email protected]

Отправить сообщение

как сделать вытяжку в котельной (в том числе приточную), требования

Устройство вентиляции помещений необходимо для организации постоянного обновления воздуха. Это особенно важно, если в доме присутствуют газопламенные приборы — отопительные котлы, водогрейные колонки и кухонные плиты. Приступая к оборудованию вентиляционных устройств, нужно внимательно изучить правила их обустройства и чётко им следовать при проектировании и монтаже.

Содержание

• 1 Роль вентиляции в помещении с газовым котлом

• 2 Требования к вентиляции в частном доме с газовым котлом

• 3 Стандартизация вентиляции при эксплуатации газовых котлов

• 4 Как устроить вентиляцию газовой котельной в частном доме

  • 4.1 Естественная приточная вентиляция

    • 4.1.1 Видео: как сделать вентканал для котельной

  • 4.2 Принудительная вытяжная вентиляция

  • 4.3 Канальные и свободные вентиляционные системы

    • 4.3.1 Видео: какие трубы использовать для вентиляции

• 5 Расчёт сечения вентиляции

  • 5.1 Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

  • 5. 2 Видео: расчёт воздухообмена в котельной

• 6 Испытание вентиляционной системы

  • 6.1 Основные причины ухудшения тяги в системе вентиляции

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

При строительстве бани также важно учесть обустройство качественной системы вентилирования. Как обеспечить воздухообмен, чтобы в помещении было комфортно, читайте в нашей статье: https://aqua-rmnt.com/ventilyaciya/kak-sdelat-ventilyatsiyu-v-bane-3.html.

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

• в пристроенных к жилому дому помещениях;
• в отдельных строениях;
• на чердаках;
• в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Как устроить вентиляцию газовой котельной в частном доме

Существуют и применяются несколько видов вентиляции для помещений с газовыми котлами:

• приточная;
• вытяжная;
• приточно-вытяжная;
• естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Естественная приточная вентиляция

Это самый распространённый и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляции

Изготовление вентиляционного канала производится следующим образом:

1. Делается разметка по диаметру трубы с запасом приблизительно в 10 мм. Диаметр трубы воздуховода должен быть не менее 15 см.
2. Высверливается отверстие. Можно использовать сверло с твердосплавными напайками (для стен из строительного камня) или специальную коронку.

   Отверстие под вентиляционный канал делается при помощи перфоратора и коронки или высверливается сверлом по контуру

3. Вентиляционная труба устанавливается в изготовленный для неё проём с лёгким уклоном в сторону улицы.
4. Промежуток заполняется монтажной пеной.
5. Когда пена отвердеет, её выступившие края удаляют и устанавливают заслонку, предназначенную для регулировки величины прохода потока воздуха. Недостатком такого решения можно считать то обстоятельство, что через канал наносится мусор и пыль. Для устранения этого недостатка в трубу стали устанавливать решётку с фильтром, что породило необходимость принудительного продува встроенным вентилятором. Таким образом, естественная приточка стала принудительной.

   Выходящую на улицу часть вентиляционной трубы закрывают решёткой для защиты от мусора и мелких животных

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды её перегружать.

Следует учитывать влияние на работу вентиляционного канала естественной вентиляции внешних условий, включая погоду, но одно его преимущество неоспоримо — он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.

Видео: как сделать вентканал для котельной

Принудительная вытяжная вентиляция

Комбинированные приточно-вытяжные системы с широкими возможностями регулировки состоят из вентиляторов, фильтров и калориферов. По сути — это климатические системы. Учитывая, что современные котлы укомплектованы различными регуляторами, которые в автоматическом режиме управляют его работой в зависимости от микроклимата в котельной, применение таких вентиляционных устройств обеспечивает оптимальную работу отопительного агрегата и способствует значительной экономии топлива.

Системы приточной вентиляции подают и отбирают воздух за счёт работы вентиляторов, установленных в проложенных каналах

В нашей следующей статье представлена подробная инструкция по монтажу приточно-вытяжной вентиляции с расчётами: https://aqua-rmnt. com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодов

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

• прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами — углами, отводами и т. д.;
• трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
• воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решётками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепёжных и соединительных изделий позволяет построить вентканал любой конфигурации своими руками

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

1. Пробить отверстия в стене для установки воздухозаборника.
2. Установить трубу с обратным уклоном в отверстие, зафиксировать монтажной пеной.
3. Надеть предохранительную сетку на наружную часть воздухозаборника.
4. Произвести подключение осевого вентилятора, если устанавливается принудительная приточная вентиляция. Смонтировать обратный клапан.

   В вентканал устанавливается вентилятор, управляющей подачей воздуха в помещение

5. Подсоединить к зонту на котле трубу воздуховода, герметичность обеспечить затяжкой хомутом.
6. Смонтировать трубопровод вентиляционного канала с выводом через крышу или стену дома.
7. Установить оголовок на трубу вентиляции.

   Отработанный воздух выводится из помещения через вентиляционный канал с установленным на крыше аэратором

Видео: какие трубы использовать для вентиляции

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
2. Скорость потока массы воздуха (не менее 1 м/с).
3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

• V — объём воздуха для сгорания топлива;
• L — длина помещения;

• S — ширина помещения;

• H — высота помещения;

• n — частота смены воздуха в котельной, равная 3.


Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Видео: расчёт воздухообмена в котельной

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Вам также может быть полезен материал о паспортизации вентиляционных систем: https://aqua-rmnt.com/ventilyaciya/pasport-ventilyatsionnoy-sistemyi.html

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

• возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
• те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
• снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
• появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания. Успехов вам!

• Автор: Виталий Калугин
• Распечатать

64 года, пенсионер, образование высшее, инженер — металлург.

Оцените статью:

(8 голосов, среднее: 3.1 из 5)

Поделитесь с друзьями!

типов и требований.

Как сделать вентиляцию в котельной частного дома

Вентиляция котельной частного дома: требования

Наличие вентиляции предотвращает появление обратной тяги, приводящей к распространению продуктов горения в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Подача воздуха в котельную осуществляется через специальные каналы или отверстия.

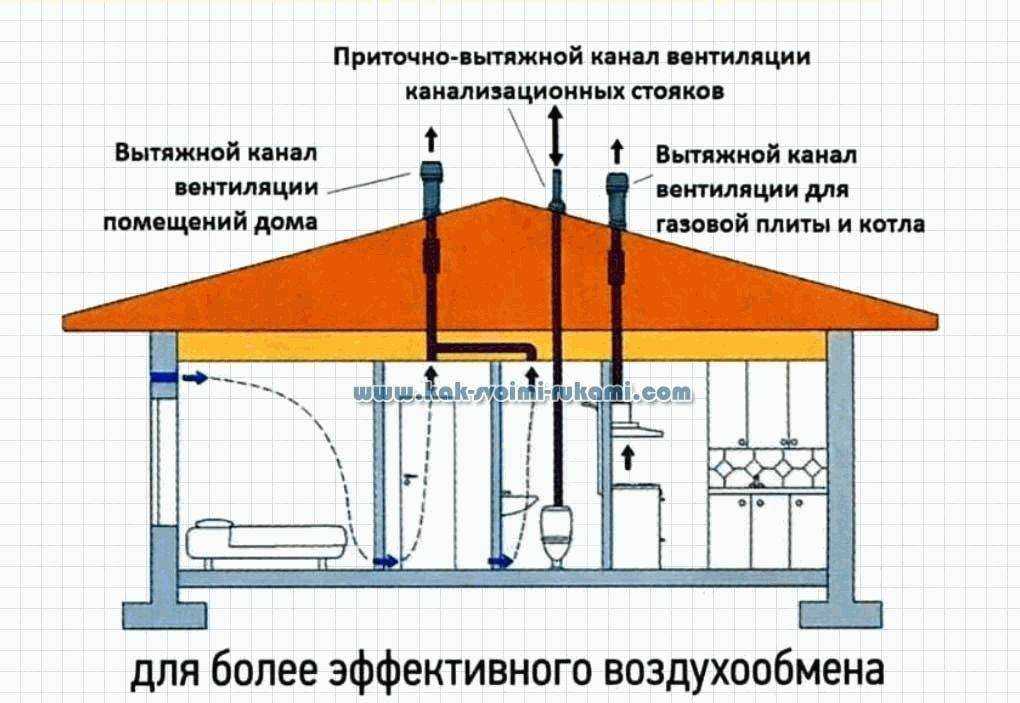

2. Котельная является частью общей системы вентиляции индивидуального дома. Выход воздуха осуществляется через потолок или верхнюю часть стены помещения, где находится котел.
3. На 1 кВт мощности отопительного агрегата требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2 при осуществлении тяги снаружи.
4. На вытяжке должно быть два горизонтальных канала: один для вентиляционной трубы, а другой (на 0,25-0,35 м ниже) для ее очистки.
5. Расстояние котельного оборудования от стен должно быть не менее 0,1 м.
6. Вытяжка и приток воздуха расположены на противоположных сторонах помещения.

В соответствии со СНиП вентиляция газовой котельной в частном доме должна производить трехкратный воздухообмен в час. Его количество для поддержки горения не учитывается.
В соответствии с принятыми требованиями и нормами котельная создается в нескольких вариантах.

1. Отдельно стоящее здание.
2. Пристройка к дому.
3. Встроенное помещение внутри дома.
4. В помещении дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

На кухне можно установить газовые котлы до 30 кВт. Подвал или подвал не подходят для LPG. Топливо имеет больший удельный вес, чем воздух. В нижних помещениях может скапливаться газ при утечке, что недопустимо.

Требования к котельной:

• площадь помещения не менее 15 м2;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см2 на 1 м3 объема котельной;
• окно должно открываться или иметь окно.

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного оснащения такой вытяжки не нужны специальные навыки, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежный и прочный.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Обзор 5-ти вытяжек встроенных в конструкцию подвесного кухонного шкафа

А так же при уменьшении притока воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка — оптимальный вариант при установке газовых котельных, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность такой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Естественная вентиляция

Вентиляция в котельной в частном доме в основном делается на естественной тяге. Воздух может проходить под дверями или через каналы в стенах. Приточный воздух при мощности котла до 30 кВт выполнен диаметром не более 15 см и расположен не выше рабочей зоны котла. Он содержит пластиковую трубу, которая снаружи закрыта сеткой, а внутри оснащена обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжной патрубок расположен над котлом, в верхней части помещения и может быть оборудован обратным клапаном. Тогда воздух не будет поступать в помещение снаружи. Трубу легко установить своими руками. К нему сверху крепится металлический зонт от осадков.

Большим недостатком является отсутствие контроля воздухообмена, который также зависит от температуры окружающей среды, силы ветра и атмосферного давления.

Схема котельной с твердотопливным котлом

Помещение, в котором вы размещаете отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для маломощных газовых и электрических котлов. Что касается твердотопливных моделей, то их рекомендуется выносить за пределы жилых помещений.
• … В приложении. Это отдельно стоящее здание, построенное вплотную к одной из стен коттеджа. При этом важно, чтобы расстояние от стен пристроенной котельной до окон и дверей дома было не менее 1 метра. Печь должна иметь отдельный фундамент и четыре, а не три стены.
• … В отдельном здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилым помещением коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В топочном помещении необходимо выделить место под следующие обязательные элементы системы отопления:

1. Котел на твердом топливе;
2. Котел с теплоносителем;
3. Трубопроводы котлов — расширительные баки, насос, отстойник и т.п.;
4. Коллектор распределительный для направления воды по контурам;
5. Группа безопасности котла для удаления воздуха из системы;
6. Автоматика котла для управления работой всей системы;
7. Оборудование для тушения пожаров.

В топочной может располагаться дополнительный бойлер косвенного нагрева, обеспечивающий подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурный прибор.

Принудительная вентиляция

Для мощных котельных устанавливаются системы принудительной вентиляции. В воздуховодах установлены вентиляторы с характеристиками, соответствующими сечениям. Мощность вытяжки берется с запасом 25-30% по отношению к максимальной нагрузке. Учитываются также длина воздуховода, сечение и количество изгибов.

Корпус, в котором установлен вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого используются надежные покрытия, алюминиевые или медные сплавы.

Принудительная тяга требует больших затрат на оборудование и энергию. Потребление энергии можно уменьшить, используя только вентилятор или вытяжку. Но настоящая система вентиляции эффективна только тогда, когда вентиляторы нагнетают и удаляют воздух.

В котельную требуется система автоматики. Он не только обеспечивает безопасную работу оборудования, но и снижает расход газа, уменьшая потребление газа, когда он не нужен.

Вентиляция котельной в частном доме: нормы и правила

Основные правила вентиляции котельной следующие.

1. Место впуска вытяжного канала вверху.
2. Наличие дополнительного канала для очистки выхлопной трубы.
3. Обеспечение подачи свежего воздуха через вентиляционный канал или под двери.
4. При подаче воздуха с улицы величина расхода воздуха на 1 кВт мощности не менее 8 см2, а при подаче из других помещений — от 30 см2.

Внутренняя установка

Газовая вентиляция в котельной может быть как вытяжной, так и приточной. Рассмотрим процесс установки для каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции необходимо соблюдать следующую последовательность действий:

• разметить выход воздуховода. Изготавливается по размеру диаметра трубы с запасом около 1 см. При выборе места прокладки трубы для вытяжки следует учитывать, что ее выход должен быть не менее одного метра до газового котла, чтобы холодный воздух не влияет на работу устройства,
• просверлить отверстие
• установить дымоход в просверленный проем с небольшим уклоном от газового котла в сторону улицы,
• использовать монтажную пену для заполнения зазоров и удалять излишки пены только когда она затвердеет,
• установить заглушку с которой регулируется размер сквозного отверстия,
• установить вытяжной вентилятор,
• прикрепить вентиляционную решетку на выходе. Он защитит жилье от насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогично, с одним лишь отличием: вместо вытяжного вентилятора устанавливается устройство приточного типа. Он забирает поток воздуха, охлаждает или нагревает его, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки, приточный вентилятор. Посмотрите видео установки:

Испытание и проверка

Проверка эффективности вытяжки газового котла проводится при закрытой входной двери и открытом окне в котельной. На вход вентиляционного канала накладывается обычное бумажное полотенце. При нормальной работе вентиляции она будет притягиваться к отверстию, в случае засорения канала или неправильной установки салфетка упадет на пол.

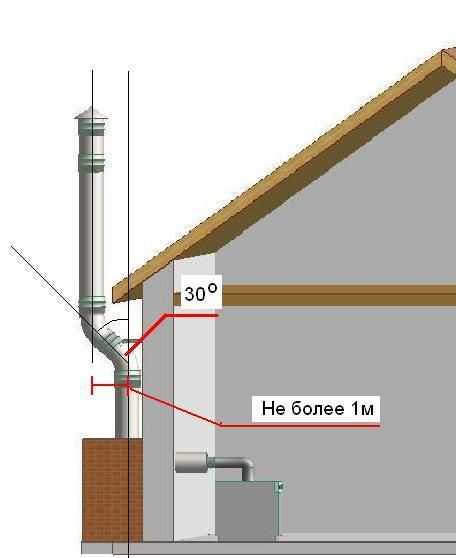

Требования к вентиляции котла

Вентиляция газовая должна соответствовать следующим требованиям:

1. допустимый угол наклона отдельных элементов дымохода — не более 30º,
2. длина наибольшего патрубка — 1 м,
3. максимально допустимое количество отводов в дымоходе — 3 шт.,
4. в системе не должно быть выступов и сужений сечения,
5. в конструкции должны быть предусмотрены устройства для ревизии и капельник,
6. поворотные пункты оборудуются люком для прочистки,
7. для обустройства вентиляции используются только идеально гладкие изделия изнутри,
8. расстояние между воздуховодами и поверхностью потолка и стен из горючих материалов должно быть не менее 0,25 м. Допускается уменьшение этого расстояния до 5 см для элементов конструкции из негорючих материалов,
9. минимальный размер вентиляционного входа для подачи воздуха с улицы 8 см² на 1 кВт номинальной мощности газового агрегата, для подачи воздуха изнутри – 30 см² на 1 кВт.

Расчет системы вентиляции

3-кратный воздухообмен в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме его обеспечить сложно, воздухообмен увеличивают на 25% на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает следующие параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент повышения кратности воздухообмена k = (6-ч) * 0,25 + 3.

Пример расчета

Размеры котельной 3х4х3,5м.

Определить v = 3 * 4 * 3,5 = 42 м3; к = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V=3,6*42=151 м3.

Площадь поперечного сечения дымоходного канала составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

По этому показателю можно выбрать ближайший внутренний диаметр вытяжки из стандартного диапазона d=200 мм. Вход должен иметь такое же сечение.

При установке вентиляционной шахты, когда ее проходное сечение меньше расчетного, для компенсации недостатка пропускной способности производится принудительная вентиляция.

Особенности монтажа системы вентиляции

При естественной вентиляции воздуховоды размещают только вертикально, не ниже 3 м. Для принудительной вентиляции можно установить горизонтальные секции, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает в себя оба метода вентиляции. При выходе из строя одного из них можно применить другой. В обоих случаях необходимо, чтобы объем входящего воздуха был равен выходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы была обеспечена требуемая производительность системы.

Размещение оборудования должно осуществляться в соответствии со СНиП. При использовании твердотопливных котлов в месте появления копоти следует установить дополнительные вентиляторы.

Как выбрать материал для вытяжки

Материал изготовления может быть разным.

Рассмотрим некоторые из них.

• Кирпич. Этот материал используется для устройства дымохода в твердотопливных котлах. Очистка таких каналов очень трудоемка, но срок их службы значителен. В газовых котлах кирпичный воздуховод не оптимальный вариант, так как у них низкая температура и в трубе может появиться конденсат, способный разрушить кирпич;
• Керамика. Для использования в твердотопливной котельной применяют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
• Металл. Стальные выхлопные трубы могут использоваться как в твердотопливных, так и в газовых котлах. Единственным отличием является использование более толстостенного металла для твердотопливных котлов. Металл должен быть термостойким. Среди недостатков – высокая цена и меньший срок службы по сравнению с кирпичными.

Требования к коррозионной стойкости и взаимодействию с сажей помогут определиться с материалом вытяжного канала. Также важно учитывать, какое давление создает принудительная вентиляция, количество конденсата, температуру газов. При необходимости восстановления вытяжного канала из кирпича в условиях эксплуатации газового оборудования внутри старого канала можно разместить металлические воздуховоды.

Установка принудительной вентиляции

Наличие вентилятора значительно повышает производительность системы. Приточная вентиляция проста в установке.

1. В стене делается отверстие алмазным долотом или перфоратором с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели пенятся.
3. Выполняется установка канального вентилятора.
4. Проложена и подключена проводка для питания двигателя вентилятора.
5. Установлены датчики, шумопоглотитель и фильтр.
6. Решетки крепятся к обоим концам трубы.

Вытяжная вентиляция монтируется аналогично, только воздух должен быть вытяжным, а не нагнетаемым.

Механические осмотры | Хьюстонский разрешительный центр

1. О нас
2. Общественные работы Хьюстона
3. Обеспечение соблюдения строительных норм
4. Механические осмотры

Переделка HVAC (коммерческая/жилая)

Заявители, желающие модифицировать или изменить существующую систему HVAC путем добавления/удаления деталей или оборудования, должны получить разрешение на механическое обслуживание.

Ежегодный осмотр котла и оплата

Город Хьюстон требует ежегодной проверки и оплаты любого котла, который используется для обогрева здания или для коммерческой переработки.

Годовая плата за лифт

Город Хьюстон регулирует установку, ремонт и общую безопасность лифтов, эскалаторов, кресельных подъемников, кухонных лифтов, подъемников и подобных транспортных средств.

Утвержденные агентства по инспекции лифтов

Ежегодная проверка требуется для каждого лифта, эскалатора, кресельного подъемника, кухонного лифта, подъемника и аналогичных транспортных средств.

Установка котла (коммерческая)

Город Хьюстон требует разрешения на установку любого котла, который используется для обогрева здания или для коммерческой переработки.

Ремонт котлов (коммерческий)

Ремонт, изменение или переделка существующего котла, который используется для отопления здания или используется для коммерческой переработки, подпадает под действие правил Хьюстона в отношении котлов.

Разрешение оператора котла

Для эксплуатации котлов низкого давления и энергетических котлов мощностью до 1 676 000 БТЕ требуется разрешение оператора котла.

Центральная вакуумная система (жилая/коммерческая)

Город Хьюстон требует разрешения на установку центральной вакуумной системы, встроенной в стены дома или офиса.

Коммерческий чиллер или блок обработки воздуха (AHU)

Для установки или замены коммерческого чиллера или кондиционера требуется механическое разрешение.
