Требования к вентиляции в котельной с газовым котлом

Вытяжка для котла в частном доме, оборудованного автономным отоплением – это обязательная инженерная система, обеспечивающая санитарные условия проживания. Ее главные задачи — отвод продуктов сгорания из котлоагрегата в атмосферу и приток свежего воздуха в жилые комнаты.

Требования к вентиляции в котельной с газовым котлом обязательно учитываются при выполнении проекта жилого строительства. Без этого собственник не сможет законно ввести дом в эксплуатацию, поскольку государственные надзорные органы такой дом в эксплуатацию не примут.

СодержаниеПоказать

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Расчет и монтаж вытяжки-ответственный процесс. Источник фото: th460.ru

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

Основные требования к воздухообмену

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К — кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала — 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

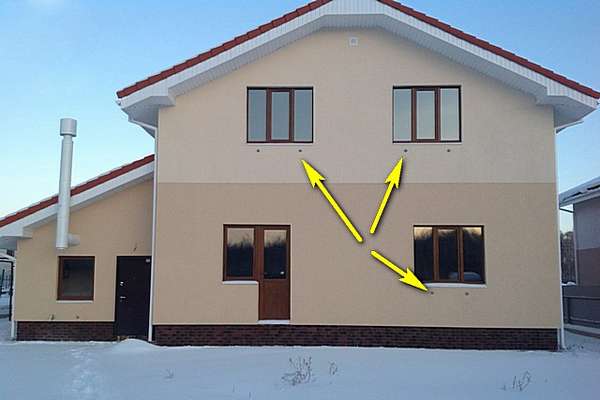

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.

Последующие мероприятия по организации вентсистемы:

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

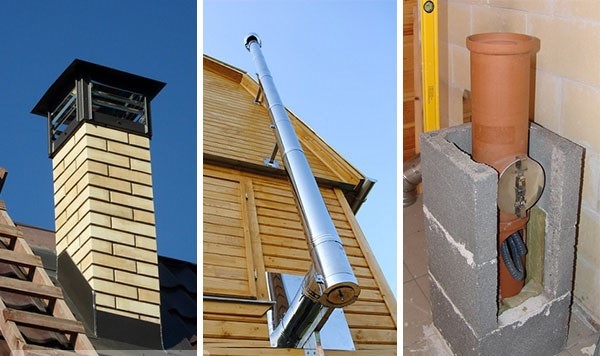

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

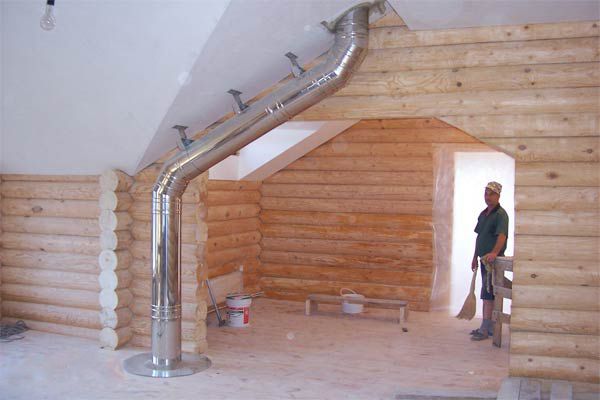

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Труба из керамики. Источник фото: ekaterinburg.freeadsin.ru

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

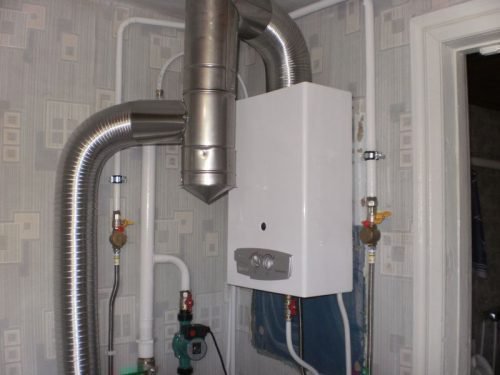

Вытяжка для котла в частном доме, установка вытяжного оборудования

.

Для отопления частного дома владельцы все чаще используют, не старые печи, а современные отопительные системы. Исходя из того, какое топливо используется, бывают твердотопливные (угольные), жидкостные (дизельные) и газовые системы.

Установка вытяжки необходимо для нормального функционирования котла

Газовые котлы наиболее удобное и эффективное оборудование для автономного отопления. Котловое оборудование устанавливается в отдельных помещениях, котельных, с собственной вентиляционной системой. Циркуляция воздуха крайне важна для нормального функционирования отопления и безопасности жителей дома.

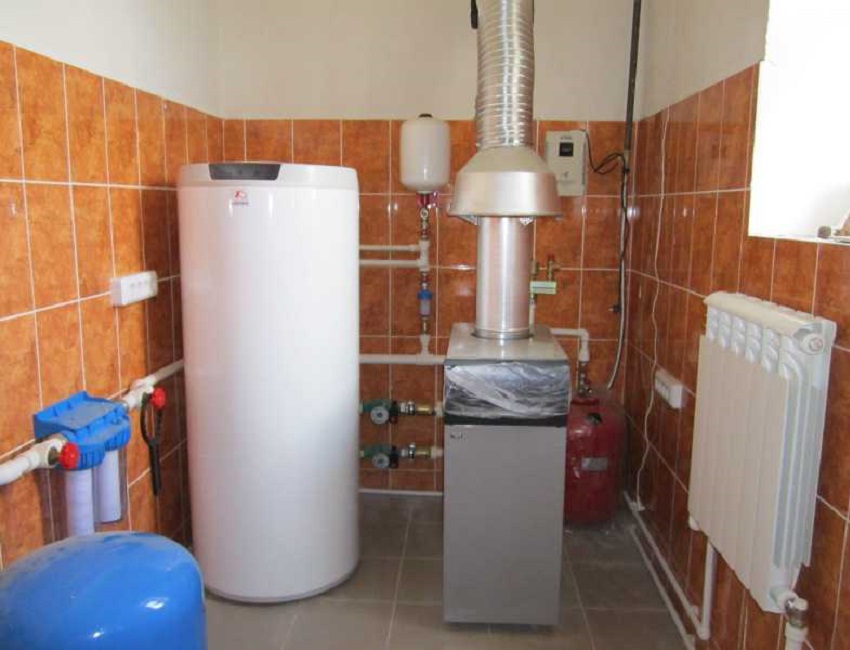

Котельные и система вентиляции в них

В основе работы системы автономного отопления лежит процесс горения. Во время горения топливо, взаимодействуя с кислородом, превращается в углекислый газ и водяной пар. В результате этого процесса выделяется большое количество тепла. Газовые котельные обустраивают в чердачных помещениях, отдельных комнатах или в отдаленных от дома строениях. В подвалах котлы устанавливать нельзя.

Для поддержания горения в газовой котельной необходима постоянная циркуляция, обмен загрязненного углекислым газом на богатый кислородом воздух. Обеспечить это можно с помощью системы вентиляции воздуха. Воздухообмен бывает естественным и принудительным. Естественный воздухообмен обеспечивают открытые окна, щели в дверях, вытяжки с проточным механизмом, дымоходы.

Принудительный или механический воздухообмен обеспечивают вентиляторы. Вытяжной вентилятор для газового котла будет вытягивать продукты горения наружу, а приточный нагонять чистый кислород внутрь комнаты. Приточная вентиляция, вытяжка или дымоход — обязательные атрибуты котельной.

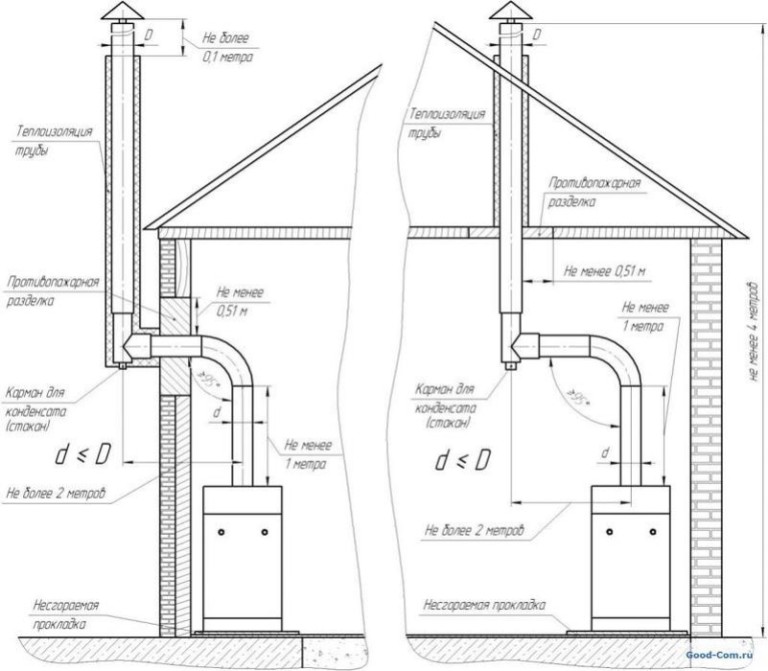

Схемы монтажа вытяжной трубы в частном доме, что необходимо для безопасности жильцов

Вентиляция необходима не только для поддержания работы котла и повышения эффективности отопления, но и для безопасности жильцов дома. В процессе сгорания топлива выделяется угарный газ. При больших концентрациях он вызывает удушье и смерть, а при малых сонливость, утомляемость и одышку. Также при работе газового котла могут возникать небольшие утечки природного газа, который тоже не безопасен для человека. Вытяжка для котла не даст грязному воздуху распространяться по другим комнатам и защитит семью от вредных воздействий.

Правила обустройства котельной

Санитарные правила прописывают требования к обустройству бытовых котельных и вентиляции в них.

1. Выход воздуховода в котельной с газовым котлом располагают вверху, на потолке.
2. На 30 сантиметров ниже отверстия для обустройства дымохода проделывают дополнительный канал. Он будет участвовать в очищении дымохода.
3. Чистый воздух должен прибывать через вентиляционное отверстие из улицы или из соседней с котельной комнаты через отверстия внизу дверей.
4. С улицы в котельную должен попадать воздух в объеме 30 квадратных сантиметров на единицу мощности котла.

Если котел работает на мощности до 30 киловатт, то обустраивать его в отдельном помещении не обязательно. Его устанавливают на кухне, когда:

• площадь помещения больше 15 квадратных метров;
• потолок находятся на высоте больше 2 метров;
• окна легко открываются и снабжены форточкой;
• внизу двери просверлены отверстия для притока воздуха из прилежащего помещения.

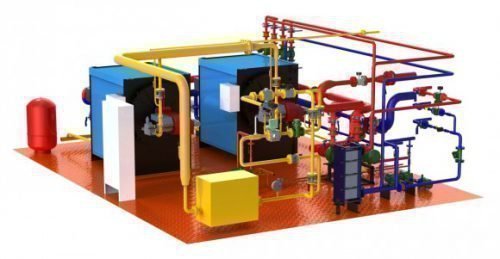

Отопительный котел большой мощности устанавливается с котельной

Отопительный котел большой мощности обязательно требует наличия котельной. Стены в котельной частного дома должны быть выполнены из негорючих материалов. Оборудование устанавливается на расстоянии больше 10 сантиметров от стены.

Установка вытяжного оборудования

Для вентиляции в помещении с газовым котлом удобнее всего использовать естественную тягу. Диаметр вентиляционного отверстия составляет от 15 до 25 сантиметров, в зависимости от мощности котла. В продушину вставляют пластиковую трубку небольшого размера. Внутреннее отверстие трубки оборудуют обратным клапаном. Он препятствует вытягиванию чистого воздуха обратно на улицу. Снаружи дома отверстие прикрывается сеткой, предохраняющей вентиляционный канал от засорения.

Установка вытяжки проходит точно также. Выходная часть вытяжной трубы закрывается конусом, чтобы защитить внутреннее пространство от мусора и осадков. Вытяжка устанавливается прямо над котлом, а приточный вентиляционный канал за отсеком с топливом. Вытяжка для котельных в доме должна быть сделана из термостойкого материала, который выдерживает резкие перепады температур. Корпус вытяжки должен быть устойчив к действию газа, серы, золы и ржавчины.

Систему вентиляции, основанную на естественной тяге, легко обустроить своими руками. Но она имеет один существенный минус. По санитарным нормам воздух в помещении с газовым котлом должен обновляться полностью три раза в один час. Настроить и проконтролировать природную тяговую вентиляцию нельзя. Циркуляция газов находится в прямой зависимости от времени года и направления ветра.

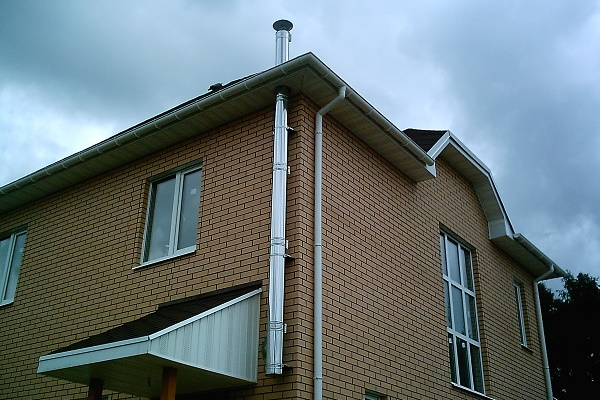

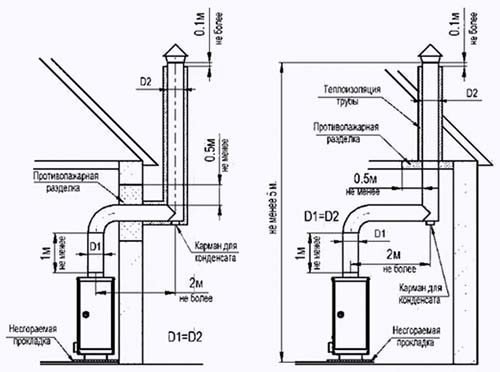

Дымоходы для вентиляции котельной

Принцип работы дымохода также основан на тяге. По дымоходу углекислый и угарный газы, пар, зола и другие побочные окисленные продукты выходят в атмосферу. В бытовых условиях используют вертикальные и горизонтальные дымоходы. Бытовые дымовые трубы имеют цилиндрическую форму и изготовлены чаще всего из нержавеющей стали. Дымоход часто строят своими руками из камня, кирпича или бетона. Дымоходная вентиляция должна соответствовать санитарным нормам.

1. Дымоход делают полностью герметичным, дым и газы не должны пропускаться внутрь котельной. Чтобы обеспечить это, трубы дымоходов штукатурят. Делают это обычно своими руками.
2. Дымоход должен возвышаться на 2-5 метров над козырьком крыши дома, чтобы обеспечивать нормальную тягу.
3. Диаметр дымохода котла должен быть немного меньше вентиляционного вытяжного дымохода.
4. Размер сечения трубы дымохода всегда указывают в технических характеристиках котла.
5. Дымоходный воздуховод не должен иметь больше трех изогнутых участков.

Дымоход для газового котла требует периодической очистки

Недостаток дымоходов в том, что они требуют периодической чистки. Дымоходные трубы регулярно забиваются сажей и копотью. Проверку и чистку труб проводят по правилам до начала отопительного сезона, когда они не функционируют.

Оборудование для искусственной вентиляции котельной

Бывают случаи, когда природную вентиляцию в помещении с газовым котлом устроить невозможно. В таких случаях на помощь приходит система принудительного механического воздухообмена. Для вытягивания загрязненного воздуха и подачи в комнату чистого служат вентиляторы. Чаще всего для бытовых нужд используют агрегаты, встраиваемые в вентиляционный канал. Их называют канальными. Дольше всего прослужат модели закрытые в корпусах из меди и алюминия. Эти материалы стойки к высокой температуре.

Для экономии часто устанавливают оборудование, предназначенное только для удаления или притока воздуха. Но для обеспечения большей безопасности лучше установить полную систему механической циркуляции.

Вытяжной вентилятор для газового котла выбирают в зависимости от возможностей самого котла, количества сгибаний и длины воздуховода. Нужно подбирать вентилятор с запасом мощности.

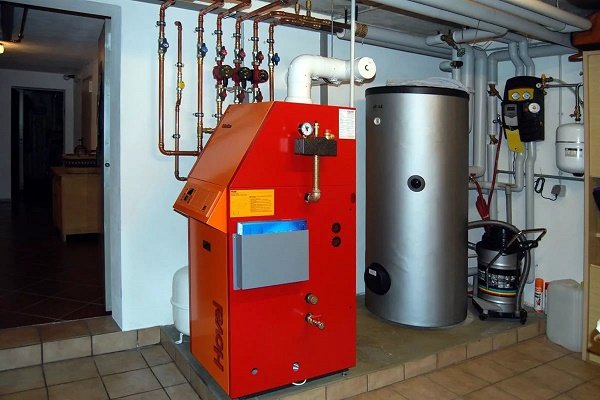

Самый главный плюс механической системы вентиляции в котельном помещении – возможность автоматического контроля. Когда котел включается в работу, датчики запускают вентиляторы. После выключения котла, вентиляторы еще какое-то время циркулируют воздух, а потом автоматически выключаются. Установку вентиляционного оборудования часто производят самостоятельно, но лучше воспользоваться помощью строителей, ведь устройства достаточно тяжелые.

Свой дом нуждается в качественном автономном отоплении. Правильное обустройство вентиляции обеспечит высокую производительность, безопасность и долгую службу отопительных котлов.

Как правильно сделать вентиляцию в котельной

Для стабильной и эффективной работы котла отопления в том помещении, в котором он находится, обязательно нужна вентиляция. Это необходимо для притока воздуха в камеру сгорания, если она открытого типа, создания тяги, удалению продуктов сгорания.

Эффективная вентиляция в котельной в частном доме обеспечивает бесперебойную и безопасную работу системы. Для ее проектирования и монтажа изучают нормы, делают расчет, составляют схему и выбирают материалы.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

• Минимальная площадь – от 15 м².
• Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
• Два вида воздухообмена – естественная и принудительная.
• Площадь окон – 300 см² на 1 м³ объема.
• Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
• В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

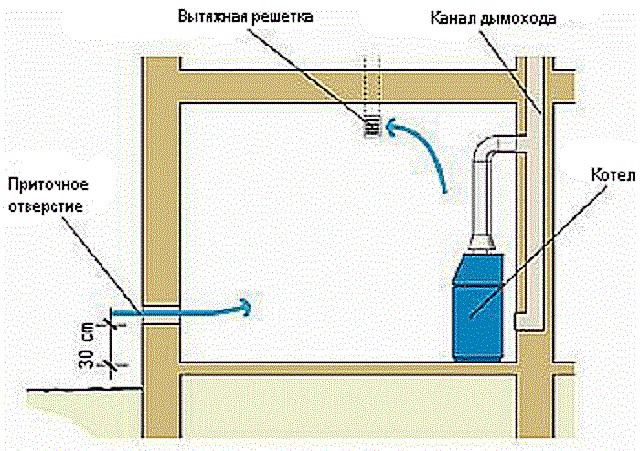

Схема вентиляции котельной

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

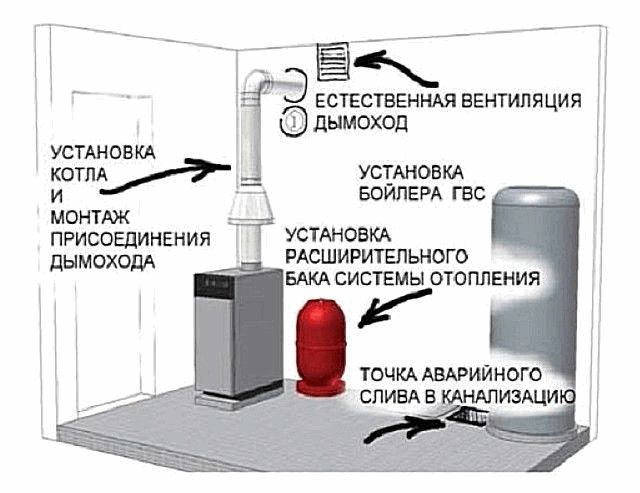

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

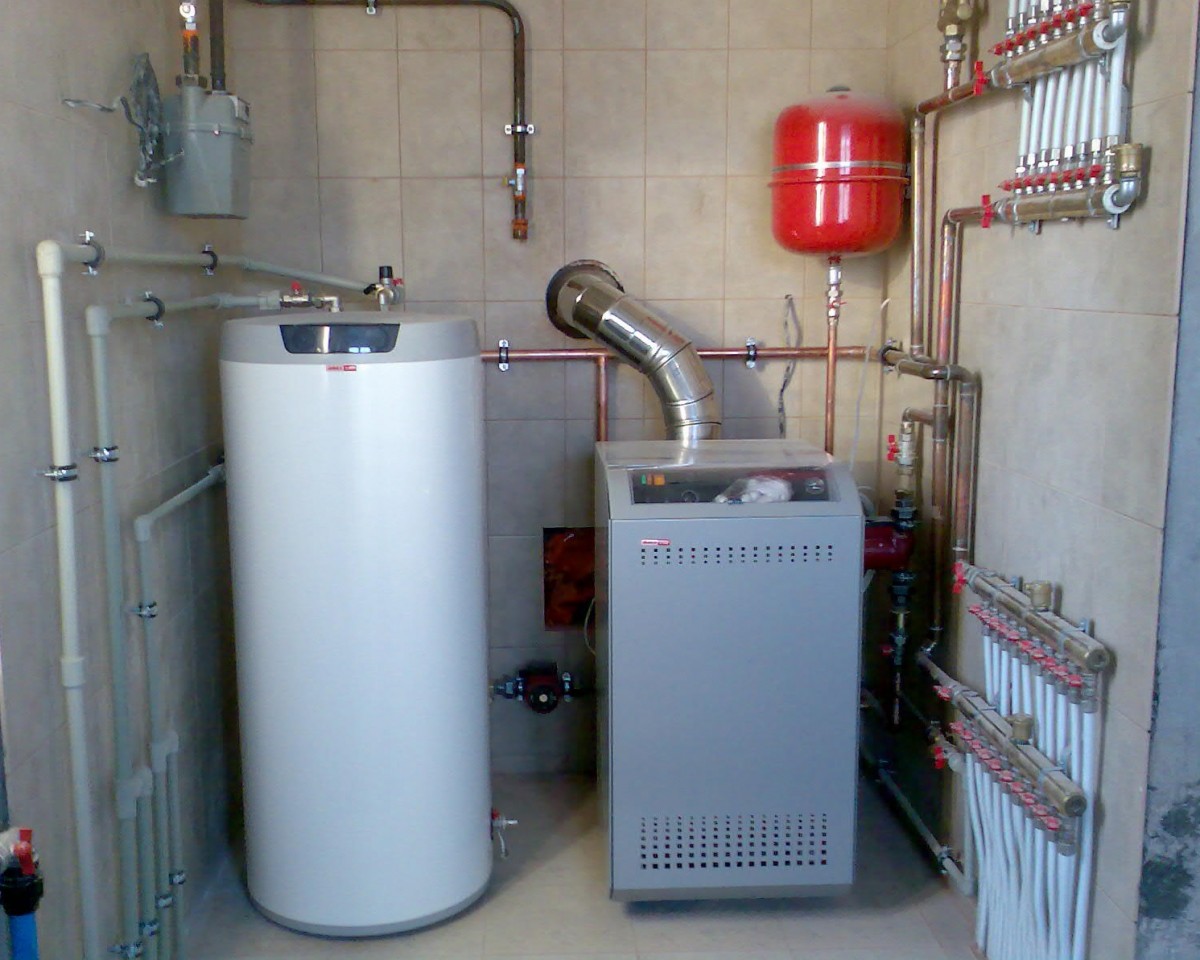

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

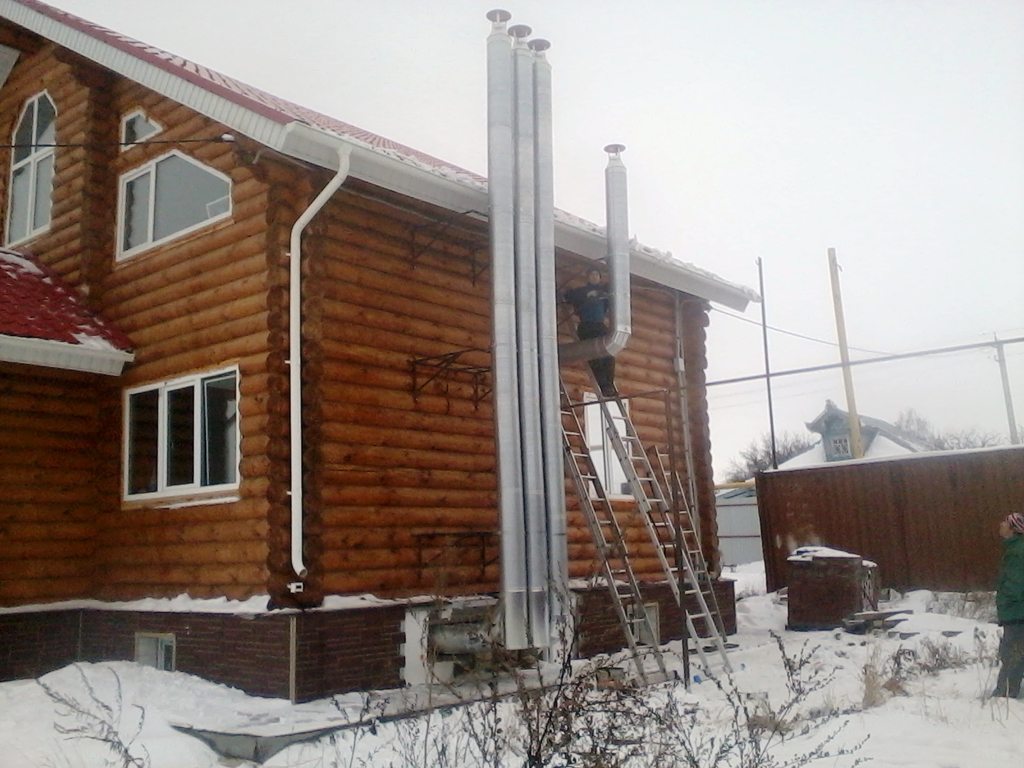

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м 3 . За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м 3 за час должно естественным образом уйти наружу через вытяжную трубу.

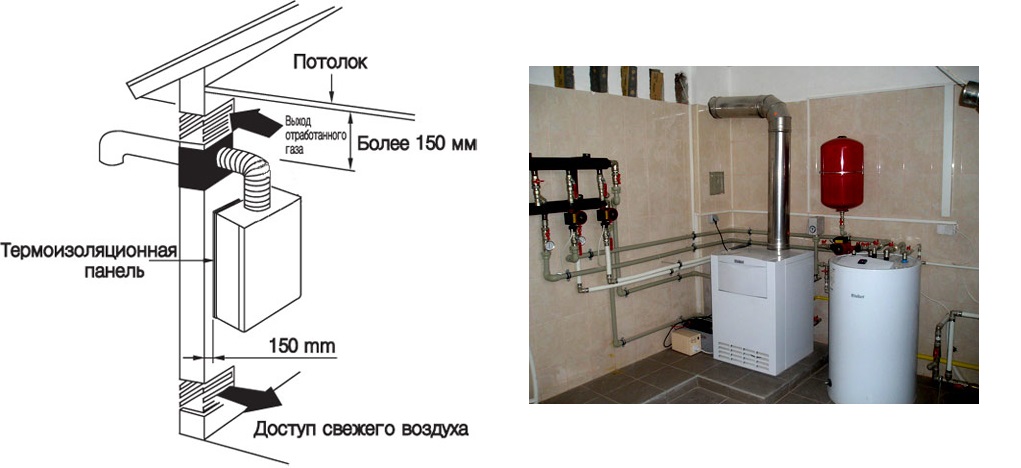

Предусмотрены требования к приточному воздуху. Войти должно 45м 3 в помещение, плюс необходимое количество воздуха для горения газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, на который ориентируются газовые службы: СниП Газоснабжение 2.04.08-87*

Способы организации воздухообмена

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Естественная вентиляция

Котельная относится к помещению повышенного риска. Если естественная вентиляция в загородном доме находится только на кухне, в ванной и туалете — такой вариант не подходит. Для котельной проводят обособленную систему

• Максимальная высота от пола до потолка составляет 6 метров. Чем ниже высота, тем больше кратность воздуха. На каждый метр кратность увеличивается на 25%;
• Свежий воздух попадает в котельную через систему вентилирования. Дополнительно делаются клапаны внизу двери. Площадь рассчитывается в соотношении 8 см²/1 кВт мощности отопительного агрегата, с помещения — 30 см²;
• Дымоход имеет 2 выхода. Верхний предназначен для вывода продуктов горения из котла, нижний очищает от мусора и грязи. Минимальное расстояние между ними — 25 см. Приточный канал размещается внизу помещения, вытяжной — в верхней части.

Недостаток системы в том, что не всегда естественная вентиляция работает в полном режиме. Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

• Котельную можно установить в любом месте с подходящими размерами;
• Большой плюс не зависит от внешних условий и природных явлений.

• Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
• При неисправной работе приходится производить дорогостоящую замену.

Требования к устройству дымохода

Дымоход такая же важная часть, как сам котел в отоплении.

Требования к дымоходам, которые устанавливаются снаружи

• С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
• По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
• Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
• В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
• Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
• При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

• По оси расстояние составляет не более двух метров;
• Противопожарная заделка устанавливается в потолке;
• Зона доступа холодного воздуха обеспечивается теплоизоляцией;
• Карман для конденсата и очистки делается на расстоянии одного метра;
• До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Расстояние от низа котла до верха дымоходной трубы составляет не менее пяти метров.

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Расчет естественной системы вентиляции

Чтобы подобрать вентиляцию, необходимо знать требования к котельному помещению. В нормативных документах не указывается точная площадь помещения. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы, в основном, ориентируются на Инструкцию МДС 41-2.2000. В то время, как СНиП рекомендует использовать помещение 2,2 метра.

• 0,7 метров проход,
• плюс ширина самого котла это по санитарным нормам и правилам.
• по инструкции 1 метр составляет ширина прохода,
• плюс ширина котла.

В общей сложности 1,5 метра.

Если объем котельной 15 м 3 Высота потолка от плитки котельной на полу до низа перекрытия или потолка – 3 метра. Тогда площадь котельной составит 5 м2 15:3 = 5

Если высота котельной 2,5 метра, 15:2,5 = 6 м 2 Таким образом, варьируется площадь котельной внутри помещения.

• Высота 2,5 метра;
• Ширина 1,5 метра;
• Объем 15 м 3

При расчете естественной вентиляции принимаются во внимание:

• Объем котельного помещения;
• Скорость прохождения воздуха по вентканалам;
• Пропорциональность высоты котельной к коэффициенту кратности воздухообмена.

Пример расчета воздухообмена

• Объем котельной: 33,6 м 3 ;
• Расчет воздухообмена: (6м -2,8м) х 0,25+3 =3,8, где

6 м — оптимальная высота потолка:

2,8 м действительная высота потолка;

3м 3 увеличение кратности воздуха на каждый метр опускания потолка.

На основе этих данных, по таблице норм и правил определяется диаметр труб, необходимых для прокладки вентиляции для естественной системы не менее 200 мм.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

• специальной технической пристройки;
• чердачного помещения;
• индивидуального помещение, отделенного от основной постройки;
• в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

• квадратура кухни 15 м2;
• высота потолков 220 см и более;
• размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
• в окне должна быть форточка;
• двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
• котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

• в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
• рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
• ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
• чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
• если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
• если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

• дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
• внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
• дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

• принудительная вентиляция дороже в монтаже;
• при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
• естественная вентиляция не требует больших финансовых затрат;
• легкая в монтаже;
• не требует особого ухода;
• естественный воздухообмен зависит от погодных условий;
• принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Как обустроить вентиляцию в котельной частного дома

Вентиляционная система очень важная инженерная конструкция, которая играет ключевую роль в создании хорошего микроклимата. Она должна быть в каждом помещении, включая и нежилые, и отопительное помещение – не является исключением.

Для чего нужна вентиляционная система

Вентиляция в котельной частного дома предотвращает повышение концентрации угарного газа в воздухе и борется с таким распространенным явлением как обратная тяга. Распространение угарного газа является смертельно опасным, ведь повышение его концентрации в воздухе всего лишь на 0,2 % приводит человека к потере сознания с последующей остановкой дыхания.

Отопительный котел для поддержания горения сжигает кислород, и чем котел мощнее, тем больше он его «ест». А каким образом восполнить его концентрацию в воздухе котельного помещения, кроме как через проветривание?

И вентилирование должно быть, не абы какое. Существуют четкие правила, которые достаточно подробно описаны в СНиП 2-35-76.

• В отопительных помещениях, оборудованных газовыми котлами, рекомендуется обеспечить трехкратный воздухообмен.
• Высота строения должна быть не мене 6 м, если это реализовать невозможно, то необходимо увеличить кратность воздуха из расчета 25% на каждый метр понижения.
• Если необходимый приток воздуха обеспечить невозможно естественным путем, в таком случае требуется монтаж оборудования для дополнительного воздухообмена.

Расчет вентиляционной системы

В отопительном помещении недостаточно просто организовать вентилирование, его необходимо правильно рассчитать. На правильность расчетов вентиляции котельной влияют несколько факторов:

1. Объем помещения котельной.
2. Скорость движения воздуха по вентиляционным каналам. Для котельных помещений в частном доме этот показатель не может быть ниже, чем 1 м/сек.
3. Увеличение кратности в зависимости от понижения уровня потолка.

Давайте рассмотрит пример правильного расчета естественной системы вентиляции в частном доме, в котором располагается отопительное помещение, с размерами 2,5 м на 3,5 м. и высотой потолков 2,7 м.

1. Высчитываем объем этой комнаты: 2,5х3,5х2,7=23,62 м.куб
2. Воздухообмен, с учетом всех факторов составит: (6-2,7) х 0,25+3=3,8
3. За час в котельной должна произойти циркуляция воздуха объемом 23,62 м.кубх3,8=89,76 м.куб.
4. На основании этих данных и предоставленной таблицы, несложно произвести расчет нужного диаметра вентиляционных воздуховодов, которые обеспечат нужный воздухообмен (89,76 м.куб).

На основании данных таблицы диаметр нужного нам вентиляционного канала должен быть не менее 180 мм. И это мы рассчитали только вытяжной канал. Точно такими же параметрами должна обладать и приточная труба.

Правила обустройства вентиляции

Вентиляция помещения с газовым котлом может быть как естественная, так и принудительная. Главное – чтобы она отвечала всем требованиям по воздухообмену и безопасности. Есть несколько общих правил, соблюдение которых увеличит эффективность работы выбранной вами вентиляционной системы:

1. При естественном проветривании котельной нельзя использовать горизонтальные участки воздуховодов. Если конструктивно этого добиться невозможно, тогда в канал устанавливается дополнительный вентилятор. Если вентиляционная система принудительная, то горизонтальные воздуховоды на эффективность вывода отработанного воздуха не влияют.
2. Для эффективной работы естественного проветривания нужна тяга. Для этого вентиляционная труба должна быть расположено строго вертикально, и высота ее была не менее 3 м.

Важно!
Специалисты рекомендуют устанавливать в отопительное помещение частного дома, дополнительно дублирующую вентиляцию. В случае выхода из строя одной, ее сможет заменить другая, предотвращая угрозу жизни обитателей дома.

Очень важным, для работы вентиляции является и расположение каналов. Приточный должен располагаться в рабочей зоне отопительного котла, в нижней части помещения котельной, а вытяжной, на максимально возможном расстоянии от первого – в верхней части.

Оснащение котельной при наличии общедомовой вентиляции

Многие люди задаются непростым вопросом, как сделать вентиляцию в доме, чтобы она охватывала и котельную. На самом деле стандартная схема естественной вентиляции, когда вытяжки находятся в кухне и санузле дома, здесь не сработает. Либо придется делать отдельную вентиляцию, конкретно на котельную, либо подключать ее к общедомовой принудительной системе подачи и вывода воздуха.

• Можно оснастить котельную воздухозаборным каналом, подключенным к общеобменной системе дома, а в качестве оборудования установить канальный вентилятор нужной производительности. При этом обязательно использовать противопожарный клапан.
• Бывают варианты расположения комнаты, с установленным в нее отопительным оборудованием, когда организация естественного вывода воздуха невозможно из-за неправильного месторасположения. В таком случае специалисты рекомендуют использовать тягодутьевую машину, подключенную к общеобменной вентиляции частного дома.
• И не забудьте о достаточном притоке воздуха в котельной, так как по правилам пожарной безопасности в нем должна быть несгораемая дверь, которая должна довольно плотно закрываться, поэтому притока воздуха из других помещений туда не будет, а значит и естественная вытяжка воздуха также работать не будет.

Если вас вы только начали проект загородного дома, то рекомендуем прочитать статью об устройстве и функционале системы вентиляции для частного дома.

Совет:
Расчет и монтаж воздуховодов вентиляции дело очень ответственное, благодаря чему обеспечивается нормальная ее работа и установленного в котельной оборудования. Если вы понимаете, что самостоятельно не справитесь с такой работой – лучше пригласите профессионалов. Если у вас установлена сложная система отопления с несколькими отопительными агрегатами, то все же лучше пригласите профессионалов.
