Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

• Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
• Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
• Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
• Радиаторы – передают энергию воздуху.
• Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
• Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
• Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

• Краны шаровые – два режима работы «открыл-закрыл».
• Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
• Клапаны дух-трех-ходовые – автоматические регуляторы потока.
• Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
• Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

• Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
• Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
• Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
• Пеллеты – «автоматизированые дрова», удобней, но дорого.
• Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

• С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
• С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
• Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

• Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
• Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
• Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
• Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
• Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
• Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

• Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
• Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
• Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
• Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

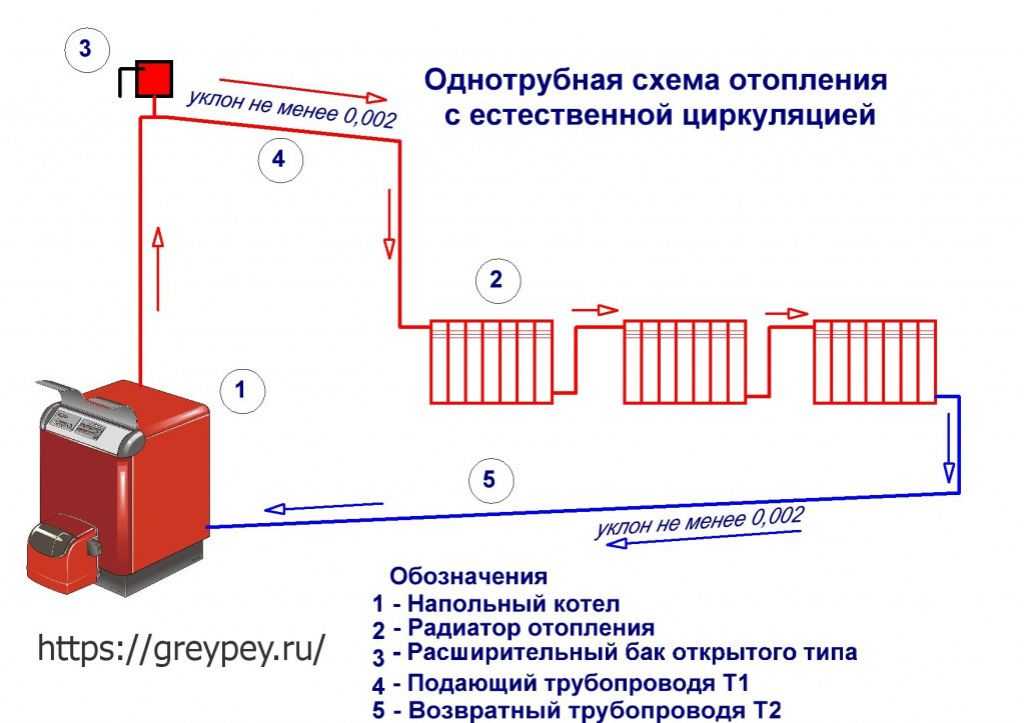

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

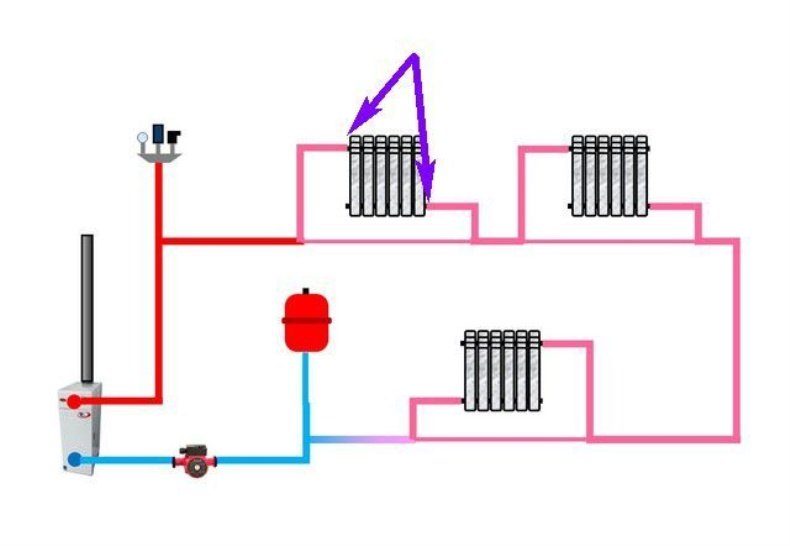

• Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
  Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
• Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
• Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

Как провести отопление в частный дом в СПб и Ленинградской области

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. Если жители квартир целиком и полностью зависят от работы коммунальных служб и тепло в их доме обеспечивается централизованным отоплением, то жильцам частных домов приходится решать вопрос отопления самостоятельно. Существует несколько способов сделать отопление в частном доме. Каждый из них отличается конструктивными элементами и энергоносителями, а так же имеет свои достоинства и недостатки.

Учитывая всю сложность систем отопления в частных домах, их установкой должны заниматься квалифицированные специалисты.

Мы предлагаем сантехнические услуги на Парнасе, в Мурино, в Буграх, Сертолово, Токсово, Кузьмолово, в Песочном, Девяткино, Новом Девяткино и в Юкках. Также наши мастера работают в Кудрово, Янино, Всеволожске, Кировске, в районе Уткиной Заводи, Новосаратовке, в Колтушах и Петро-Славянке. Кроме того, мы обслуживаем Авиагородок, Шушары, Александровскую, Металлострой, Колпино, Павловск, Пушкин, Стрельну, Петергоф и Ломоносов.

Системы отопления загородных домов

Водяное отопление

Система водяного отопления представляет собой замкнутую систему, по которой циркулирует горячая вода. В качестве нагревающего элемента выступает котел, от него по дому расходятся трубы и радиаторы. Батареи нагреваются, отдают тепло в воздух и помещение нагревается. Остывший теплоноситель по трубам возвращается к котлу, где снова нагревается и цикл повторяется.

Для водяной системы подойдет котел любого типа: газовый, электрический, на жидком или твердом топливе.

Самыми экономичными являются газовые котлы. Но они требуют подведения к дому газовой магистрали, а так же регулярного обслуживания и контроля специальными службами.

Если местность не газифицирована, можно использовать котел на твердом топливе (уголь, дрова, брикеты). При данном виде отопления Вы становитесь не зависящими от подачи энергоносителя. Для хранения такого топлива нужно удобное и сухое хранилище.

Котлы на жидком топливе, например, на дизельном, также можно использовать для водяного отопления. Но есть немного недостатков — дизельное топливо очень дорогое, отопление получается неэкономичным, для хранения топлива понадобится закопанный в землю резервуар, который является пожароопасным.

Электрический котел также хорошо выполняет отопительные функции. Но в данном случае выгоднее будет установить электрические радиаторы, чтобы без участия воды преобразовывать электрическую энергию в тепловую.

В водяной системе отопления может циркулировать вода и антифриз. Также в системе могут быть дополнительные элементы по ее регулировке.

Проведение водяной системы отопления — это сложный и трудоемкий монтаж, а так же регулярная профилактика системы и проверка котла. Но при этом,по сравнению с другими системами, она пользуется большой популярностью у загородных жителей.

Паровое отопление

В системе парового отопления котел нагревает воду под давлением до состояния кипения, полученный пар по магистрали уходит в радиаторы, где отдает свое тепло, конденсируется обратно в воду и возвращается обратно в котел.

Паровое отопление не используется в частных жилых домах. «Паровым» по ошибке называют «водяное» отопление. Котел для парового отопления представляет собой огромный и сложный в эксплуатации агрегат, а также он опасен. Такое отопление используется только на предприятиях, где для производственных нужд необходим пар, температура которого достигает 115 °С.

Воздушное отопление

Воздушную систему отопления можно провести в доме только на этапе строительства, в готовом жилом доме это сделать невозможно.

При воздушном отоплении теплогенератор нагревает воздух, который затем поднимается по воздуховодам в помещения и выходит под потолком с таким расчетом, чтобы вытеснить холодный воздух, скопившийся рядом с окном или дверью. Холодный воздух вытесняется в воздуховоды, ведущие к теплогенератору. Так происходит циркуляция.

В теплогенераторе может сгорать природный газ, керосин или дизель. Природный газ может подводиться от магистрали, так и от баллонов. Продукты сгорания уходят в дымоход. Чтобы освежить воздух, в систему подмешивается чистый воздух, забор которого может осуществляться снаружи помещения. Для правильного расчета расположения системы воздушного отопления дома, размеров воздуховодов, следует обратиться к специалистам.

Электрическое отопление

Электрическое отопление осуществляется с помощью электроконвекторов, систем «теплый пол» и инфракрасных длинноволновых потолочных обогревателей.

Такое отопление не очень экономное. Иногда систему водяного отопления подключают к котлу, работающему на электричестве. При этом Вы получаете большие расходы на электроэнергию. Электрический котел можно установить, как запасной, в дополнение к газовому.

При использовании электроконвекторов помещение прогревается неравномерно, возле пола холодно, а горячий воздух скапливается возле потолка. Для равномерного прогревания помещения, дополнительно, устанавливают систему «теплый пол».

Монтаж системы отопления

Перед началом работ нужно определиться, какую систему отопления лучше сделать в конкретном доме. Самым оптимальным решением будет установить ту систему, энергоноситель для которой более доступен и экономичен.

Затем нужно все рассчитать, составить проектную документацию и чертежи отопления загородного дома. Только после этого можно приобретать необходимое оборудование и материалы.

Первым делом устанавливается котел отопления. Для любых котлов необходимо обустроить котельную с хорошей вентиляцией. Котел устанавливается на расстоянии от стен для свободного доступа. Пол и стены вокруг котла облицовывают огнеупорным материалом. От котла на улицу выводят дымоход.

Дальнейший монтаж отопления заключается в установке циркуляционного насоса (если он необходим), распределительного коллектора (если предусмотрен системой), измерительных и регулирующих приборов возле котла.

Только после этого от котла проводят трубы к местам установки радиаторов. Чтобы провести трубы сквозь стены, в них делаются отверстия. Соединение труб производят исходя из материала их изготовления.

В последнюю очередь монтируют радиаторы. Их устанавливают на кронштейны обязательно под оконным проемом.

После установки всех элементов конструкции производится опрессовка системы. Запуск газового котла возможен только в присутствии представителя газовой организации.

Выбор труб для отопления дома

Стальные трубы, стальные оцинкованные, нержавеющие

При монтаже таких труб их необходимо сваривать между собой. При сборке трубопровода из металлических труб нужен большой опыт и квалификация.

Медные трубы

Эти трубы оченьнадежны, выносят очень высокие температуры и давление, не поддаются коррозии, не боятся вредных примесей в воде и обладают быстрой теплоотдачей. Соединяются методом высокотемпературной пайки серебросодержащим припоем. Их можно спрятать в стены дома с последующей заделкой. Работа с такими трубами требует высокой квалификации. При этом, медные трубы являются самыми дорогими.

Полимерные трубы

К ним относятся металлопластиковые, полиэтиленовые и полипропиленовые армированные алюминием трубы. Полимерные трубы удобны в монтаже, стойки к коррозии, монтируются с помощью прессовых или резьбовых соединений без применения сварки. Недостатком является большой коэффициент теплового расширения. Если в трубах долгое время шла только горячая вода, а затем пошла холодная, они могут дать течь.

Перед выбором системы отопления для своего загородного дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму систему отопления, а также энергоносители, которые потребуются для ее функционирования. А какой будет система отопления – это уже решать Вам в зависимости от Ваших предпочтений и возможностей!

Чтобы правильно рассчитать и провести отопление в доме, необходимо иметь многолетний опыт работы в таких вопросах. Специалисты «Единого Центра Услуг 007» выполнят любые работы в установленные сроки, независимо от масштабов, сложности, учитывая все Ваши потребности и желания.

Обратившись в «Единый Центр Услуг 007», Вы получаете качественный и оперативный сервис, а также фирменную гарантию на все проведенные работы.

Монтаж отопительных систем в СПб и ЛО по телефону 007 или +7(812)331-92-91 круглосуточно!
