Как вывести трубу от печи через стену: схема, инструкция, фото

Немало вопросов и проблем возникает в моменте, когда требуется сделать проход печной трубы через стену.

Свернуть

• Схема вывода трубы от печи через стену
• Какие дымоходы можно вывести через стену?
• Расчеты и правила установки
• Как монтировать дымоход?
• Финальные работы и проверка системы
• Преимущества и недостатки
• org/ListItem»>Вывод

При проектировании данного этапа работ следует учитывать большое число факторов, среди которых:

• Строение стены;
• Используемые материалы;
• Место выхода трубы;
• Диаметр дымоходного отверстия.

Схема вывода трубы от печи через стену

Прежде, чем разбираться, как вывести печную трубу через деревянную или бетонную стену, следует тщательно изучить схему вывода трубы от печи.

Ниже представлена схема вывода двухстенной печной трубы через стену:

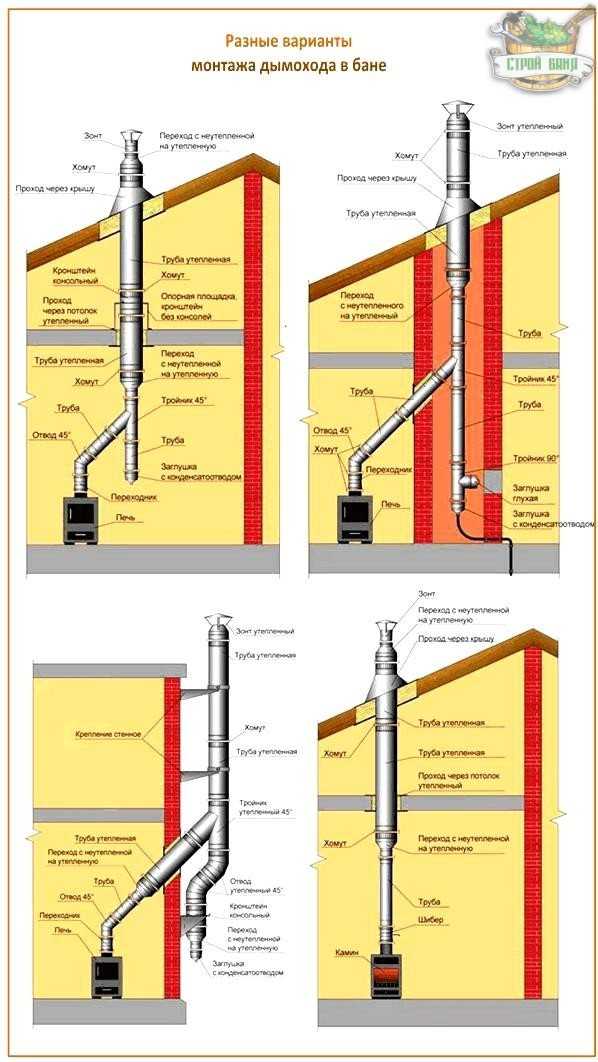

Варианты вывода печной трубы через стену

к содержанию ↑

Какие дымоходы можно вывести через стену?

Pechnoy.guru рекомендует использовать двухстенные системы (сэндвич-трубы), которые не только имеют более долгий эксплуатационный срок, но и защищены от обратного тока дыма в систему.

В качестве строительного материала обычно используется черная сталь или сплав нержавеющей стали, так как этот металл наиболее защищен от разрушающего воздействия опасных факторов и компонентов дыма.

НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ пластиковые и ПВХ трубы. Труба не сможет выдерживать нагрузки, а также может быть повреждена во время монтажа или воздействием факторов окружающей среды.

к содержанию ↑

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

к содержанию ↑

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

• Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

2. Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

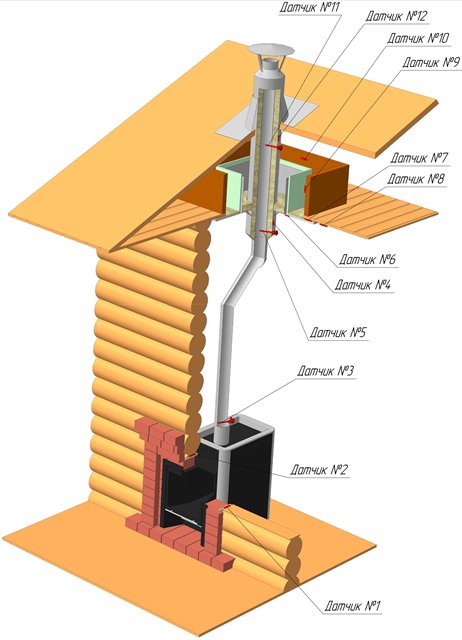

   Нюансы монтажа места прохода печной трубы через деревянную стену

• После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
• Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

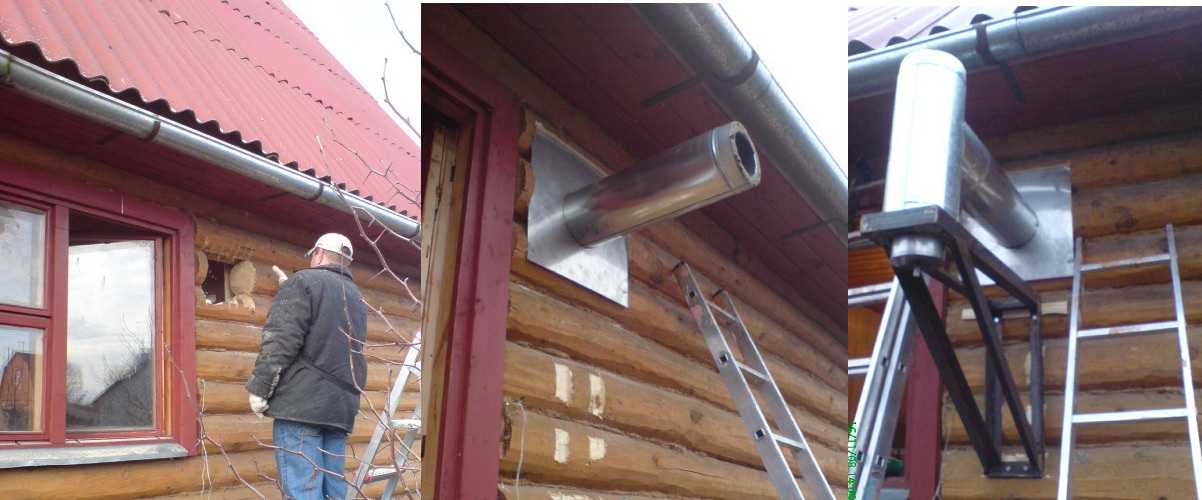

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

к содержанию ↑

Финальные работы и проверка системы

После завершения всех этапов работ следует тщательно протестировать дымоход, дабы убедиться в правильности выполненных манипуляций. Перед тестовым разведением огня следует поместить в топку руку и убедиться, что присутствует тяга воздуха. Для того, чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.

Если вы ощущаете дуновение воздуха, то можно развести пламя. При правильно смонтированном дымоходе в помещении будут отсутствовать клубы дыма и неприятный запах. Современные системы отведения дыма и гари спроектированы таким образом, чтобы нивелировать незначительные ошибки при монтаже, поэтому вероятнее всего система будет работать должным образом.

к содержанию ↑

Основные преимущества данного способа:

• меньший объем строительных работ,
• меньшее количество требуемых строительных материалов,
• отсутствие необходимости деформировать несколько стен и поверхностей дома.

Несмотря на большое число положительных сторон такого макета, стоит помнить и о большом числе недостатков:

• Одним из основных является наличие некоторого числа изгибов, которые существенно замедляют скорость потока воздуха, что негативно сказывается на тяге в печи. Отсутствие тяги может обернуться снижением интенсивности горения, образованием массы золы и неполное прогорание топлива.
• В результате длительной эксплуатации печи на трубе появляется осадок, который необходимо очищать. Если установлена труба без изгибов, то процесс упрощается – доступны не только химические методы, но и механические, которые заключаются в использовании утяжеленной гири.  Печь с дымоходом через стену не может быть очищена таким способом. При длительном отсутствии ухода может и вовсе потребоваться демонтаж системы для замены дымохода.

Необходимо заранее взвесить все «за и против», чтобы определиться с тем, какой вариант подходит вам больше всего.

к содержанию ↑

Вывод

Нет ничего сложного и проблематичного в том, чтобы собственноручно вывести трубу от печи через стену. Понимание принципа работы дымохода и тщательное следование инструкциям поможет Вам сделать все работы должным образом. Будьте уверенны, что полученный результат Вас не разочарует!

Как вывести дымоход через стену в бане, в деревянном доме

Размещение дымохода снаружи имеет следующие преимущества: экономия пространства внутри здания, легкость монтажа. Помимо достоинств у наружного дымохода есть и недостатки: обязательно использование утеплителя, происходит преимущественно обогрев улицы, а не помещения. Проход дымохода через стену должен быть выполнен по особым правилам (Установка дымохода в Московской области).

Что нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые должны быть учтены при его обустройстве.

Первое – там, где будет проходить канал не могут находиться коммуникации.
Второе – места, в которых выполнен проход дымохода через стену закрывают защитным кожухом, но лучше заштукарить, предварительно заполнив пространство теплоизоляционным материалом.
Третье – крепления дымохода устанавливаются с промежутком в 60 мм.
Четвертое –для такой конструкции обычно применяются двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.

Изучив перечисленные выше правила вы сможете смонтировать сэндвич дымоходы проходящие через стену в соответствии с установленными нормативами. Это будет конструкция, идеально справляющаяся со своими функциями, а значит способная сделать эксплуатацию оборудования эффективной и безопасной для окружающих.

Правила монтажа наружных труб дымохода

1. Диаметр дымоходной трубы необходимо выбирать по мощности отопительного котла.
2. Очень важно правильно определить высоту будущего дымохода, иначе неминуемо в дальнейшем возникнут проблемы с тягой.
3. Дымоход к отопительному прибору подключается при помощи колена, трубы либо тройника.
4. По длине горизонтальный участок дымохода не должен превышать одного метра.
5. Наружный дымоход всегда изготавливается из трубы, сделанной из нержавеющей или же эмалированной стали.

Необходимые для монтажа инструменты и материалы:
— дрель и набор различных сверл,
— алюминиевая лента,
— болгарка,
— заклепочник,
— хомуты и уголки;
— вольфрамовый электрод;
— термостойкий герметик;
— дюбели.
— кронштейны.

Элементы дымохода:

— отопительное оборудование;
— отводы;
— заслонки;
— смотровые окна;
— подставка под тройник;
— теплоизолированные тройники, сделанные из нержавеющей стали.

Особенности установки внутренней конструкции дымохода

Отличием горизонтальных дымоходов является их наиболее эффективное прогревание. Объяснить это достаточно легко. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, то прогрев улучшается. Но в случае, если выполняется установка дымохода через стену не допускаются острые углы в конструкции, так как они могут приводить к завихрениям.

Важна для горизонтальной конструкции и толщина швов. При наличии даже небольшой разницы изменяется внутреннее сечение. Ну и конечно же недопустим засор трубы сажей, иначе ухудшится тяга.

Этапы монтажа дымохода

Как через стену установить дымоход? Монтаж начинается от отопительного прибора с соединения трубы и котла, а далее переходят непосредственно к установке конструкции. Как через стену вывести дымоход? Для этого производят подготовку места его прохождения выполнив сначала разметку, а затем проделав отверстие для проходного патрубка.
  Следующий этап – монтаж патрубка. Он крепится в выполненном в соответствии с его размерами проеме с обязательной изоляцией их фольгированной минеральной ваты.
А далее идет процесс соединения дымовой трубы с отопительным аппаратом. Берется 3-х секционное колено, производится его стыковка с тройником при помощи переходного элемента.
     Как через стену сделать дымоход если нужно изменить его направление? В данном случае используют тройник с очистным стаканом, который легко демонтировать для последующей очистки. Он фиксируется кронштейном.
     Затем газовыводящая труба фиксируется на поверхности стены специальным креплением с промежутком между элементами не более 2 м.
Последним этапом становится вывод конструкции через свес кровли. При этом необходимо знать, что в месте вывода не допускается выполнять состыковки элементов трубы между собой. По окончании монтажных работ над дымоходом устанавливается защитный зонт, предохраняющий от попадания осадков внутрь конструкции.

Проход трубы дымоотвода через деревянную стену

При необходимости установки трубы через бревенчатую конструкцию здания потребуется обязательная ее изоляция негорючим материалом (асбестом или кирпичом).
  Это делается согласно правилам пожарной безопасности и позволит эксплуатировать систему отвода газов долго с минимальными затратами на обслуживание и ремонты.
Оптимальный вариант –вертикальный монтаж дымохода через деревянную стену, предполагающий использование одной трубы без изгибов и поворотов. Для регулировки тяги в ней устанавливается шибер.

Крепление дымохода выполняется через одинаковые промежутки, не превышающие 1 м, а горловина накрывается защитным колпаком.
  И помните, что монтаж системы удаления газов ответственная процедура, готовится к которой нужно основательно. Ведь от правильности его выполнения зависит функциональность и эффективность работы всей системы.

Выбор диаметра трубы дымохода. Советы профессионалов

Прежде, чем приобретать и устанавливать систему отвода продуктов горения необходимо определить мощность отопительного аппарата. От него зависит диаметр трубы.
Расчет высоты конструкции выполняют для получения хорошей тяги без которой эффективная работа оборудования невозможна. Дымоход проходящий через стену не может быть, как слишком коротким, так и длинным.

В первом случае в помещение будут попадать дым и копоть, а во втором быстро расходоваться топливо. При большой тяге работа оборудования становится неэффективной, потому что вместе с газами из помещения выводится и тепло.
  Чтобы избежать таких ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Подключать дымоход к котлу следует с использованием соответствующих ему элементов – колена, тройника или трубы.
  А тем, кто устанавливает отопительное оборудование в уже построенном доме следует знать, что классический вариант монтажа сделать будет очень сложно. В таком случае наилучшим решением является вывод дымохода через стенуи установки трубы снаружи здания.


  Такая конструкция требует обязательной изоляции, потому что при сильном нагревании температурные нагрузки будут приводит к разрушению стены.

И может быть выполнена двумя способами:
• Используя телескопический узел прохода дымохода через стену (трубы в диаметре превышающей основную, по краям которой установлены защитные пластины)
• В заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке утепленных труб)

Вывод

Дымоход в несущей стене – для готового дома самый простой и относительно недорогой вариант. Он избавит владельца от сложностей в проходе дымохода через кровлю и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.

Главное – правильно подобрать параметры конструкции и выполнить их соединение. Ведь при малейших допущенных в процессе монтажа ошибках работа всего отопительного оборудования может стать неэффективной, а порой и опасной.

Проход трубы дымохода через стену — видео инструкция

как вывести из бани трубу, установка, монтаж банной трубы

Сегодня каждый человек может установить дымоход в баню, не имея профессионального опыта. Лучше устанавливать его через стену, т. к. монтаж намного удобнее. Помимо этого, такая конструкция обеспечивает пожарную безопасность. Чтобы монтировать дымоход в баню через стенку, нужно знать основные правила. Подробнее о них будет рассказано в этой статье.

Разновидности дымоходов

Есть несколько видов таких деталей:

• Внутренние. Выводятся через потолок и крышу;

• Внешние. Выводятся через стену, и основная часть находится на улице.

Если вы проживаете в регионе с умеренным климатом, выбирайте внешние дымоходы. Они дешевле, компактнее и проще в устройстве.

К основным преимуществам относят:

• Пожарная безопасность. Предотвращаются возгорания;
• Простота установки. Составные части продаются в готовом виде, и монтируются поочередно;
• Компактность. Не занимают много места в парилке;
• Легкость выбора нужного размера. Вы сможете выбрать нужный вариант, исходя из отопительного оборудования, установленного в бане;
• Теплоизоляция и гидроизоляция отверстий в стене.

Как установить дымоход через стену

Установить дымоход в бане через стену намного легче, чем выводить его через потолок и крышу.

Однако есть определенный перечень требований, которых нужно придерживаться еще во время планировки парилки:

• Отверстие, через которое будет выводиться труба, нужно сделать на высоте около 1,3 м.
• Горизонтальный участок трубы должен быть в пределах 100 см. Если протяженность будет больше, снизится тяга, и дымоход будет быстро забиваться продуктами сгорания;
• Вертикальная часть трубы, находящаяся вдоль внешней стены парилки, должна прилегать на 150 см. Такую же дистанцию нужно сохранять при огибании кровли.
• Расстояние между соседними зданиями при выводе трубы должно быть более 150 см от ее размера.
• Чтобы дым лучше выходил наружу, нужно делать не более 3 поворотов трубы для установки ее в вертикальное положение.
• Чтобы тяга была эффективной, протяженность вертикального участка должны быть в пределах 5 м.
• Когда труба будет протянута наружу, нужно установить сэндвич с изоляцией. Это необходимо, т. к. внутри бани труба не имеет теплоизоляции.

Чтобы провести монтаж дымохода в парилке через стену, придерживайтесь такой инструкции:

1. К печи подсоедините деталь с заслонкой, используя специальный переходник. Шевер будет контролировать уровень тяги. Если полностью перекрыть заслонку, тепло не будет выходить наружу после отключения печи. Все места стыка нужно обработать огнестойким герметичным покрытием, и стянуть зажимами.
2. В месте, где находится технологическое отверстие, установите экран-держатель, который будет сохранять тепло. Отверстие должно иметь такой диаметр, чтобы расстояние между стеной и трубой должно быть 0,45 м.
3. Выведите трубу наружу, и закройте открытое пространство коробки теплоизоляционным материалом. Минеральную вату разместите в сетку из металла, которая будет выполнять роль механического ограничителя.
4. Когда конструкция будет со стороны улицы, ее нужно удлинить тройником. Нижняя часть с заглушкой будет собирать смолы и конденсат. Ее нужно периодически очищать.
5. Вертикальная часть трубы должна доходить до кровельного козырька. После ее нужно подогнуть под углом 90°.
6. Установите на дымоотвод защитный зонт.

Чтобы удержать вес трубы, потребуются специальные опоры. С интервалом в 0,5 м установите кронштейны, которые будут фиксировать вертикальную конструкцию.

Требования к внешним дымоотводам

Есть несколько основных требований, касающихся внешнего дымохода:

• Его принцип работы должен быть таким, чтобы продукты сгорания выводились быстро. Поэтому предварительно нужно рассчитать размеры (ширину и длину) трубы, исходя из вида используемой печи. Банные печи характеризуются простым устройством с прямым выводом отходов. Если дымоотвод будет не качественным, угарный газ будет накапливаться в парилке, что опасно для жизни;
• Он должен быть безопасным. Трубу нужно изолировать от соприкосновения с потолком, кровлей и стенами. Все зависит от того, как будет осуществляться монтаж дымоотвода. Нужно крепить его подальше от соседних зданий и конструкций, которые легко воспламеняются;
• Наличие качественной гидроизоляции и теплоизоляции.

Рекомендации по технике безопасности

Если вы подберете все необходимые инструменты и материалы, а также будете соблюдать правила по монтажу, вероятность пожара снизится к минимуму.

В дальнейшем нужно правильно обслуживать дымоход, чтобы обеспечить комфортный отдых и правильную работу системы.

Основным требования по технике безопасности:

• Выбирайте качественные материалы. Они должны использоваться для изоляции горячих элементов от стены или крыши.
• Выбирайте и устанавливайте трубу, соблюдая все требования и нормы. Эта же рекомендация касается установки дополнительных фитингов.
• Выход из печи быстро загрязняется. Нужно установить в этом месте специальную конструкцию, состоящую из заглушки и небольшой емкости. Раз в месяц очищайте переход, т. к. в нем будут скапливаться продукты горения и сажа.
• Вертикальную часть трубы чистите тонким ершиком, чтобы убрать нагар со стенок.
• Покупайте качественные теплоизоляционные материалы, и не экономьте на них. Эта рекомендация актуальна для тех, что самостоятельно монтирует теплоизоляцию, а не использует готовый сэндвич.

Самостоятельно монтировать дымоход в бане через стену просто. Это намного легче, чем оборудовать теплоотвод через потолок или крышу. Эффективность такого дымоотвода не уступает самым современным конструкциям, которые устанавливают специальные службы.
