Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

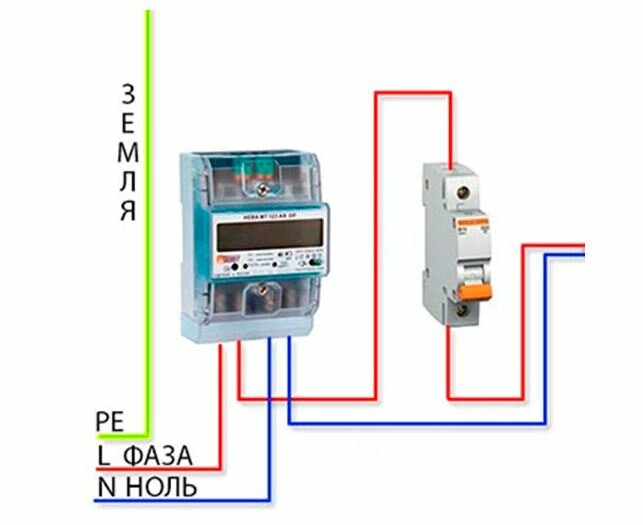

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

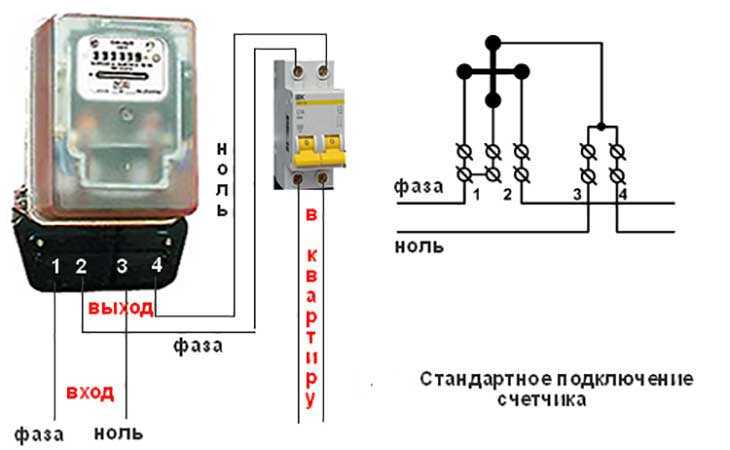

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику.

Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

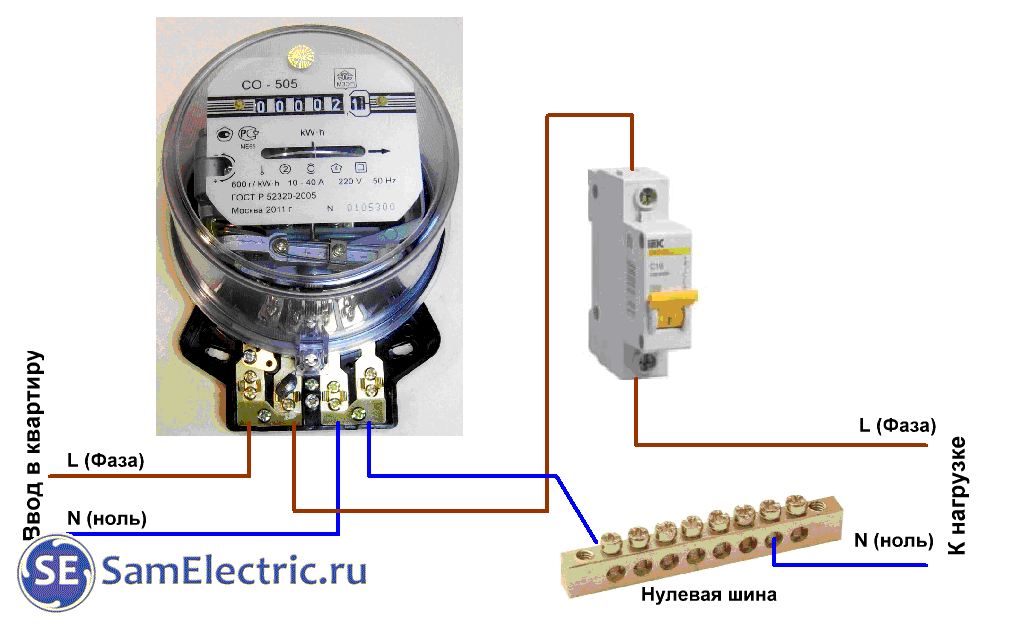

Схема подключения однофазного счетчика электроэнергии

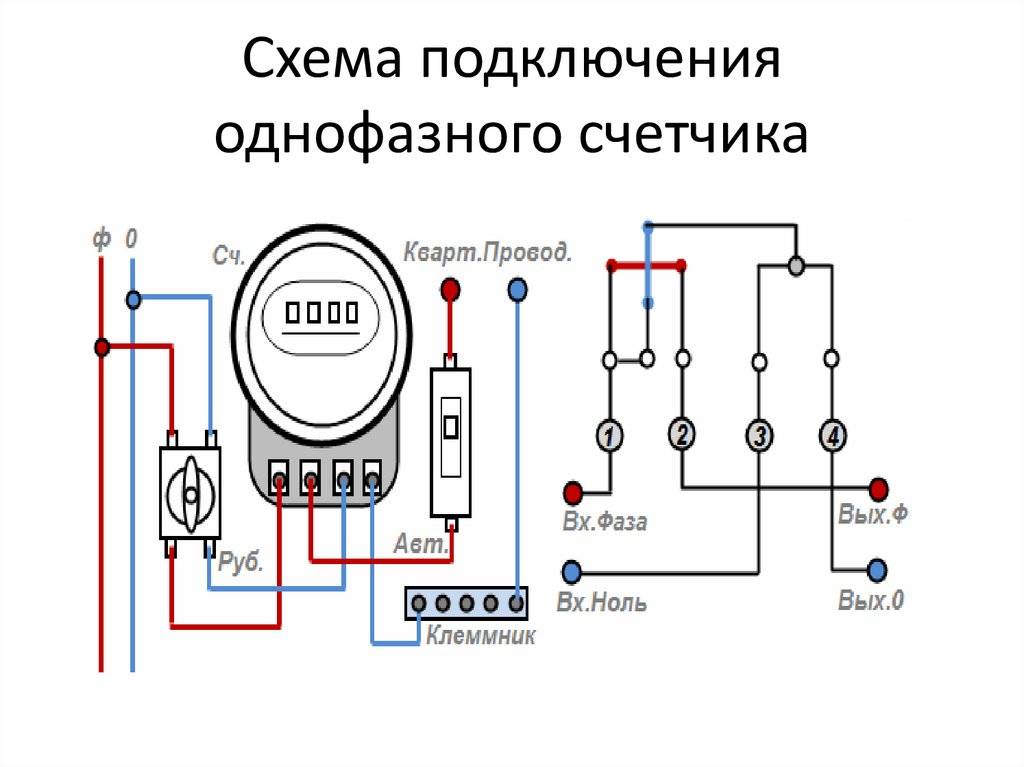

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Как правильно подключить электросчетчик — инструкции

Как правильно установить счетчик

Поскольку электросчетчики — это приборы, установка которых требует профессиональных навыков, их установку все же стоит доверить профессиональным мастерам. Чтобы обеспечить контроль потребления электроэнергии, электросчетчик должен быть установлен правильно.

Какой счетчик выбрать

Предлагаемые современными производителями счетчики электроэнергии принято различать по:

• типу подключения;
• измеряемым величинам;
• конструкции.

Счетчик однофазный

Однофазный электросчетчик прекрасно подойдет для обеспечения всех потребительских свойств. Данный вид устройства позволяет измерять ток. Сегодня производителями выпускаются два вида счетчиков:

• однофазные;
• электронные и механические (индукционные).

Но вполне понятно, что сегодня наиболее востребованным видом счетчика, благодаря стремительному развитию прогресса, являются счетчики индукционные.

Однофазный счетчик основные характеристики

Схема однофазного счетчика

Основным назначением бытовых электросчетчиков, конечно, является учет количества размера потребленной электроэнергии. Одним из положительных качеств однофазного электросчетчика является его назначение — вести дифференцированный вид учета потребленной электроэнергии. Что это? Это учет потребленной энергии с учетом различных коэффициентов, действующих в определенный промежуток времени. Так, коммерческим временем является период суток с 7-00 до 23-00, в это время применяется тариф в полном объеме. В ночное же время, с 23-00 до 7-00 действует коэффициент 0,7 от основной ставки тарифа. Для того чтобы применять дифференцированный тариф, который действует в коммерческое время, счетчик должен быть зарегистрирован в органах контроля потребления энергии. Поэтому, если в ваши планы входит экономия, все зависит от вас и вашего желания.

Как выбрать однофазный счетчик

Отправляясь в магазин за покупкой счетчика, стоит четко понимать какое устройство вам необходимо. Для этого, прежде чем купить аппарат, необходимо внимательно изучить технические условия электроснабжения в доме или квартире. В технических условиях, которые обязательно есть в каждом доме, указаны все параметры потребления электроэнергии и ее поставки. Только опираясь на данные, описание которых нашло отражение в технических условиях, можно отправляться в магазин и покупать счетчик. На какие характеристики и особенности устройства всегда стоит обращать особое внимание, когда вы будете делать свой выбор:

• маркировка, которую можно найти на внешней части устройства, маркировка расскажет о параметрах тока, возможной нагрузке, допустимом рабочем напряжении;
• пломба, устройство должно быть опломбировано, и иметь дату госповерки.

Как правильно подключить электросчетчик

Для всех однофазных счетчиков, которые, как правило, устанавливаются потребителями в квартирах, существует единая схема установки.

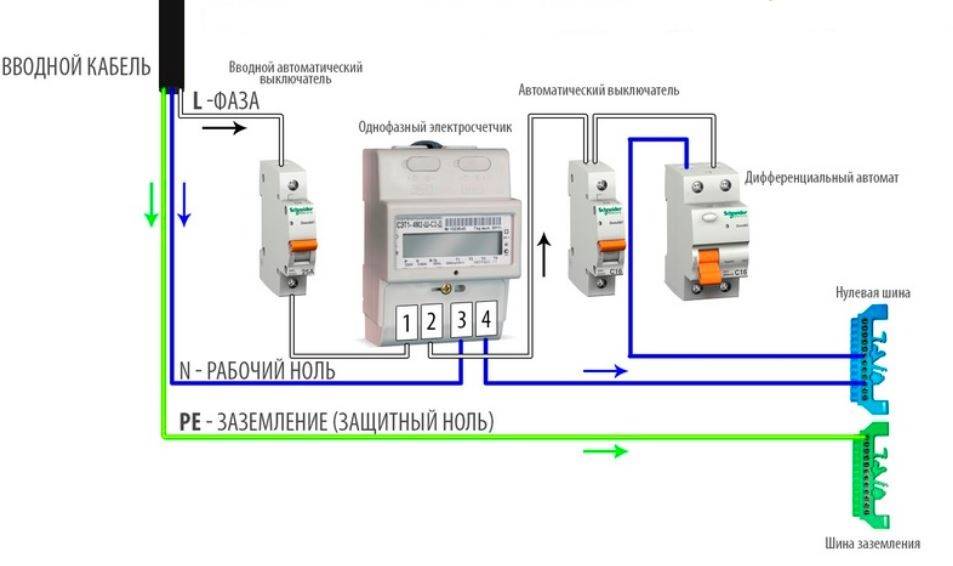

Схема подключения однофазного счетчика

Схема прямого подключения счетчика, данный вид подключения подходит любому выбранному типу устройства. Однофазные счетчики имеют четыре клеммы, что является отличительной особенностью данного типа устройств. Клеммы предназначены для подключения электрических кабелей.

1. Первая клемма – вход, служит для подключения фазного провода.
2. Вторая клемма, к ней необходимо подключить электрический провод, который идет в помещение и является выходом.
3. Третья клемма — вход, к ней подключают нулевой провод.
4. Четвертая клемма – выход, к ней подключают провод нулевой.

Изучив схему подключения счетчика, становится ясно, что это процесс не такой уж и сложный, и, имея ее на руках, с подключением может справиться любой владелец дома и собственными силами. Чтобы схемы, позволяющие самостоятельно подключать электрический счетчик всегда была под рукой, производители устройств располагают ее на внутренней поверхности коробки.

Устанавливаем счетчик

Для крепления электрических проводов к клеммам счетчика, традиционно используется «винтовой» способ крепления.

От выходных клемм, на защитные устройства и распределители поступает электрический ток. Общая клемма для «ноля», на предохранители и защитные устройства (УЗО) подается «фаза». Более разумно устанавливать все используемые устройства в одном защитном щитке.

Электрический щиток

Применение в системе специальных электрических щитков обеспечивает надежное закрепление и самого счетчика и всех устройств. Как правило, оптимальной высотой, на которой необходимо устанавливать щитки, составляет до 1,7 метра. Его установка будет более функциональной, если щиток устанавливать на комфортной для пользователя высоте.

Почему необходимо электросчетчик опломбировать

Опломбированный счетчик

После того как установка счетчика выполнена, необходимо в обязательном порядке выполнить его опломбировку, для чего приглашаются представители контролирующей организации. Опломбированный счетчик полностью исключает возможность переделки устройства и вмешательств в его конструкцию извне.

Как подключить трехфазный счетчик

Сегодня можно выбирать наиболее походящий способ подключения устройства из тех нескольких вариантов, которые позволяют выполнить подключение трехфазного электрического устройства для учета потребленной энергии:

• способ — напрямую, в локальную сеть;
• с применением измерительных трансформаторов тока;
• из трех проводов через трансформатор в сеть;
• при помощи двух трансформаторов тока и напряжения в трехпроводную сеть;
• через трансформаторы в четырехпроводную сеть.

Инструментарий и расходные материалы для установки счетчика

Для выполнения работ по установке счетчика без проволочек и задержек понадобится следующий инструментарий и расходные материалы:

• плоскогубцы;
• щипцы;
• клещи, снимающие изоляционный материал с провода.

Необходимо позаботься о том, чтобы при выполнении работы был организован доступ к проводу вводному, иметь возможность безболезненно отключать его при выполнении работы.

Трехфазный счетчик имеет восемь клемм, которые по своему назначению абсолютно идентичны клеммам счетчика однофазного, отличие в том, что в данном виде устройства учитывается количество фаз. Наиболее широко сегодня для установки в квартирах используются счетчики трехфазные.

Схема подключения трехфазного счетчика

Прежде чем приступить к выполнению прямого способа подключения, необходимо установить включатель-автомат вводный, который будет отвечать за перепады и скачки напряжения в сети. Далее устанавливаем однофазные приборы.

Обязательно надо следить за тем, чтобы кабели были промаркированы.

Теперь, разделяем проводники «нуля» и проводники «фазы». Щипцы, которые мы приготовили заранее, используем для обрезки проводов и проводим зачистку подготовленного провода, освобождая его от изоляции.

После того как провода зачищены, контакты необходимо подключить к нулевой шине, а проводники фазы прикрепляем к квартирным каналам, если счетчик устанавливаем в коридоре общего пользования.

Провода присоединили, теперь очень важно выполнить их изоляцию для обеспечения безопасности, для чего используем специальные наконечники, выполненные из пластмассы.

Следующим шагом выполняем:

• заземление всех контактов;
• подключаем входные автоматы;
• подключаем УЗО.

Очень важно выполнить с особой внимательностью не только установку самого электрощита, но и выполнить изоляцию сечения всех проводов, которые расположены в испытательной коробке.

Важно помнить, что прежде чем приступить к установке счетчика или к его замене, необходимо согласовать процесс с представителями контролирующих органов и получить все разрешительные документы на проведение работы.

Видео — как правильно подключить электросчетчик

Как подключить электросчетчик

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальный техник подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может пропустить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат. )

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

Как подключить и установить 1-фазный счетчик электроэнергии кВтч? НЭК и МЭК

Установка однофазного счетчика электроэнергии | 1-Φ, 2-проводной электросчетчик для питания и обслуживания сетей переменного тока 230 В и 120 В/240 В

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчиков мы покажем, как подключить однофазный электросчетчик для 230 В переменного тока (Великобритания, ЕС на основе IEC) и установить однофазные 120 В и 240 В (США на основе NEC) правила для существующих или установка новой сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ цвет для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?

Щелкните изображение, чтобы увеличить его

Предупреждение : В этих примерах показана наиболее часто используемая схема и типовая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других МЭК (международных Электротехническая комиссия) следующих стран. То же правило применяется к NEC (Национальным электротехническим нормам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Проводка однофазного счетчика для 230 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC однофазное питание 230 В переменного тока обеспечивается двумя системы проводов (фазы и нейтрали) от трансформатора (однофазного 230В или трехфазного трансформатора 400/230В) к распределительной коробке и далее к главному распределительному щиту в жилых помещениях.

Электросчетчик (он же счетчик энергии или счетчик кВтч «киловатт-час») может быть цифровым (интеллектуальным со светодиодным дисплеем, известным как электронный счетчик) или аналоговым (электромеханическим) с вращающимся алюминиевым диском. В настоящее время интеллектуальные электросчетчики широко используются из-за дополнительных полезных функций и преимуществ по сравнению со старой школьной технологией. Вот почему правительство Великобритании потребовало от поставщиков электроэнергии установить интеллектуальные счетчики вместо аналоговых счетчиков.

Нажмите на изображение, чтобы увеличить

Установка однофазного счетчика электроэнергии (1 фаза, 2 провода, счетчик энергии 230 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание.
2. Начиная с левой стороны для ГЛАВНОГО, подсоедините входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему счетчика (Главный).
3. Подсоедините входящий нейтральный (N) провод ко 2-му разъему счетчика.
4. Со стороны нагрузки подключите исходящую нейтраль в 3-й разъем.
5. Теперь подключите отходящий фазовый провод в 4-й разъем и подключите его к главному распределительному щиту, как показано на рис.

Ниже приведена базовая схема подключения для установки однофазного , 2- проводов ) счетчика кВтч ( цифровой или аналоговый счетчик энергии ) от источника питания 230 В переменного тока к главному распределительному щиту в доме.

Щелкните по изображению, чтобы увеличить его

Убедитесь, что прибор расположен вертикально по центральной линии. Надежно затяните болты, шайбы, гайки и т. д. и после подключения проводов к счетчику закройте защитные окна. Таким образом, работа по установке однофазного счетчика успешно завершена. Вы можете включить основное питание, чтобы проверить и убедиться, что все в порядке и работает ли он соответствующим образом.

Еще один живой пример счетчика электроэнергии, который был установлен на главном столбе (столбе электроснабжения) рядом с домами потребителей.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• P _IN = Фаза на входе или фаза от источника питающего напряжения (т.е. от трансформатора)
• P _OUT = исходящая фаза или линия к домашнему главному распределительному щиту.
• N _IN = Входящая нейтраль от источника питающего напряжения.
• N _UOT = Выход Нейтраль на главный распределительный щит дома.

Общие требования к установке однофазного счетчика на 230 В

• Вы должны связаться с поставщиками электроэнергии и проинформировать их перед установкой/модификацией или подключением счетчика.
• Для всех кабелей используйте только одножильный ПВХ с двойной изоляцией.
• В случае электросчетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер должно быть обеспечено свободное пространство шириной 900 мм.
• Используйте не менее 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

Шкаф счетчика с уровня земли

• Мин. 600 мм
• Макс. 1100 мм

Наконечники счетчика

• 25 мм

Расстояние от передней части шкафа

• Мин. 1000 мм

Хоккейная клюшка (готовая трубка)

38 мм (минимальная высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.

Отверстие для доступа к кабелю

• 20/30 мм

Общая проводка однофазного счетчика (цветовая маркировка IEC) от общего источника питания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на картинку, чтобы увеличить

Проводка однофазного счетчика с использованием старой версии с цветовой маркировкой Великобритании (до 2004 г.), но по-прежнему применимой для других стран Азии и Саудовской Аравии, ОАЭ, ЮАР и т. д.

Нажмите на изображение, чтобы увеличить Текущее устройство)?

Проводка однофазного счетчика на 120 В и 240 В – США – NEC

Уровень напряжения для однофазного и трехфазного питания в США отличается от уровня в Великобритании и ЕС. Таким образом, конструкции оборудования для приборов и счетчиков также различаются для разных уровней напряжения. Например, в случае однофазного трансформатора (7200 В / 240 В и 120 В), установленного на столбе электросети, уровень напряжения между линией и нейтралью составляет 120 В для одной фазы (2 провода как «горячий» и «нейтральный»), а напряжение между двумя «горячими» проводами ( Hot 1 & Hot 2) — однофазное напряжение 240 В.

В следующих разделах мы покажем, как подключить электросчетчик для однофазной сети 120 В и 240 В в соответствии с NEC.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 120 В?

Давайте посмотрим, как подключить 1-фазный, 2-проводной счетчик электроэнергии на 120 В переменного тока.

1. Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
2. Подсоедините провод Line IN, идущий от трансформатора, как «ГОРЯЧИЙ» провод к верхнему левому наконечнику (черного цвета).
3. Подключите Line OUT как «ГОРЯЧИЙ» провод (со стороны нагрузки) от верхнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
4. Подсоедините перемычку (белого цвета) между двумя нижними выступами, как показано на рис.
5. Вы можете подключить нейтраль к центральному наконечнику, помеченному как (G & N), но это необязательно. Просто подключите линию нагрузки (горячую) и нейтральный провод к блоку главного выключателя. Полоса провода на задней стороне измерителя DEM к нейронной точке должна быть подключена в соответствии с инструкцией (см. следующие примечания). Имейте в виду, что эта защелка поставляется только со счетчиком для 120 В или двухфазного питания 240 В и 120 В, но не со счетчиками, предназначенными только для 240 В.
6. Для этих цепей на 120 В можно использовать провод №10AWG (медь) или №8 AWG (алюминий) (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется использовать медный провод
7. #4 AWG (American Wire Gauge).
8. Теперь осторожно установите и закрепите счетчик, не защемляя гибкий провод в коробке счетчика (т.е. 4 штыря счетчика на 4 зажима в коробке счетчика).

Нажмите на изображение, чтобы увеличить

В случае счетчиков типа DEM снимите зажим на задней стороне счетчика. Если нейтральный провод (белого цвета) подключен к центральному выступу в гнезде счетчика, просто подключите гибкий провод (18-20 AWG) на винте на задней стороне счетчика к этой нейтральной клемме, если нет, просто подключите к другому. нейтральные точки, такие как нейтральная полоса в коробке панели. Имейте в виду, что нет необходимости подключать нейтраль к розетке счетчика в случае комплектов счетчика USG.

Защелка или металлическая лента должны быть закрыты для записи и считывания показаний счетчика электроэнергии для расчета счетов за электроэнергию и использования ватт-часов. Также обратите внимание, что неправильное подключение этого гибкого провода к другим винтам приведет к срабатыванию выключателя, может вызвать вспышку, повреждение счетчика или даже серьезную травму опасным пожаром.

Нажмите на изображение, чтобы увеличить

Как подключить однофазный электросчетчик на 240 В?

Давайте посмотрим, как подключить 1-фазный, 3-проводной или 2-проводной счетчик электроэнергии 240 В и 120 В переменного тока.

1. Отключите основной источник питания перед выполнением работ на электроустановках.
2. Подсоедините входящий провод Line 1 IN (как Hot 1) от трансформатора к верхнему левому наконечнику (красного цвета).
3. Подсоедините входящий провод Line 2 IN (как Hot 2) от трансформатора к верхнему правому наконечнику (черного цвета).
4. Подсоедините провод Line 1 OUT как «HOT 1» (со стороны нагрузки) от нижнего левого наконечника к центру нагрузки или главному выключателю распределительной коробки (красного цвета).
5. Подсоедините провод OUT линии 2 как «HOT 2» (со стороны нагрузки) от нижнего правого наконечника к центру нагрузки или главному выключателю распределительной коробки (черный цвет).
6. При желании вы можете подключить нейтральный провод к маркировке центрального наконечника как N и G. Поскольку нет необходимости в нейтральном проводе, если вы используете только цепи 240 В. Если вам по-прежнему нужны цепи на 120 В, вам нужно будет подключить нейтральный провод к распределительной коробке, где 120 В переменного тока доступно между любым горячим проводом и нейтральным проводом, а однофазное напряжение 240 В доступно между двумя горячими проводами.
7. Вы можете использовать #8AWG (медь) или #6 AWG (алюминий) для цепей 240 В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется использовать медный провод
8. №4 AWG.
9. Теперь осторожно воткните счетчик в гнездо счетчика (сильным нажатием) и восстановите питание, чтобы убедиться, что все в порядке и работает правильно в соответствии с планом и дизайном. Сделанный.

Щелкните изображение, чтобы увеличить его

Размеры кабелей и проводов для горячих, нейтральных и заземляющих проводов – NEC

Используйте надлежащее сечение проводов в зависимости от цепей нагрузки. В этом общем сценарии вы можете использовать № 10AWG (медь) или № 8 AWG (алюминий) для этих цепей 120 В. Для 100 ампер вы можете использовать № 4 AWG для меди и № 2 AWG для алюминия для сервисных линий (как горячих, так и нейтральных). Точно так же для 100 ампер вы можете использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122). Кроме того, для заземляющего провода к заземляющему стержню необходимо использовать провод минимум №4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

Размер выключателя	Типовые сечения проводов для измерительной и панельной коробки
	Ⓛ		Ⓝ		Ⓖ
	Линейный проводник		Нейтральный проводник*		Провод заземления
	Алюминий	Медь	Алюминий	Медь	Алюминий	Медь
100 А	#2	#4	#4	#4	#6	#4
200 А	4/0	2/0	2/0	1/0	#2	#4

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке однофазного счетчика на 120 В и 240 В

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или прочно закреплена на твердой поверхности на нужном уровне.
• Используйте только утвержденный материал для измерительной коробки, такой как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Проверьте защелку на задней стороне счетчика на правильность соединения в соответствии со счетчиками 120 В и 240 В.
• Наконец, проверьте и проверьте подключение проводки в соответствии с инструкцией по эксплуатации, предоставленной поставщиком вместе со счетчиком.

Счетчик от уровня земли

• 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика

• Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение  с газовыми и другими счетчиками

• Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземной трубы

• Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод

• Согласно NEC

Размер провода заземления относительно заземляющего стержня

• №4 AWG (медь)

Связанные руководства по проводке NEC и IEC:

Учебники по проводке центра нагрузки, панелей и распределительных щитов

NEC — США

• Как подключить 120 В и 240 В Основная панель V? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+МКБ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
