Подключение точечных светильников своими руками к 220 В (СХЕМА)

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

3. Сверление отверстий под точечные светильники. Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
4. Подключение освещения. Важно проводить подключение 220 В, следуя строгому алгоритму:

• Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
• С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
• Для этого зачистить их с каждой стороны.
• Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.



5. Закрепление светильников. Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

Похожие статьи

Схема подключения светильников в подвесном потолке

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.

Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.

Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.

До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

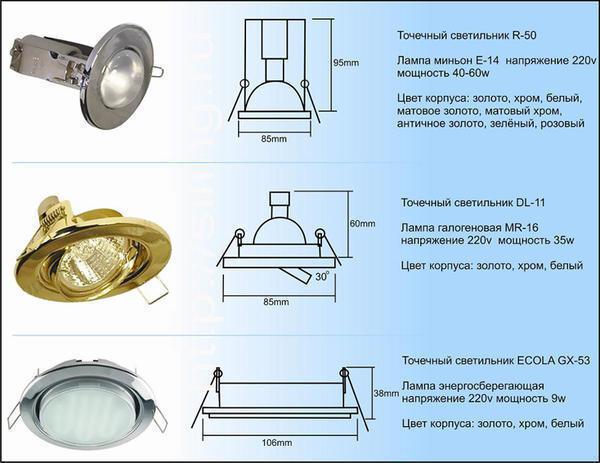

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

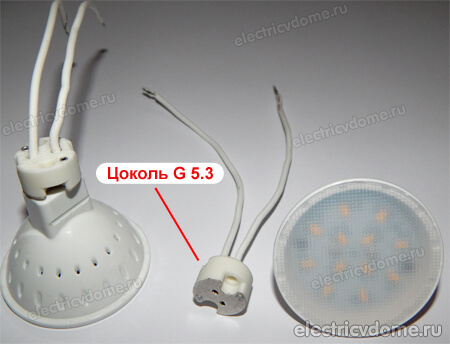

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

• — свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
• — компактность, установочная высота лампы обычно не превышает 50 мм;
• — высокие показатели светового потока;
• — экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
• — низкое тепловыделение в сравнении с галогенными лампами;
• — отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
• — современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;



Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

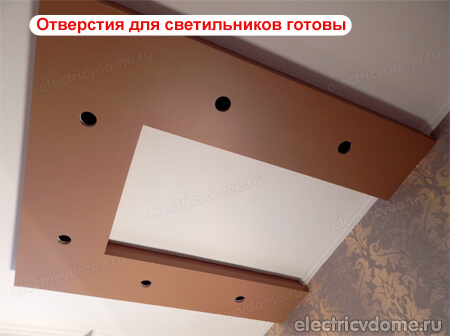

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.



Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

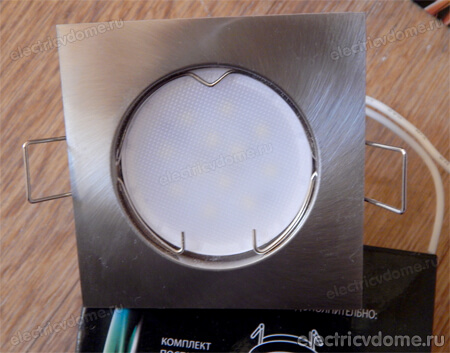

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

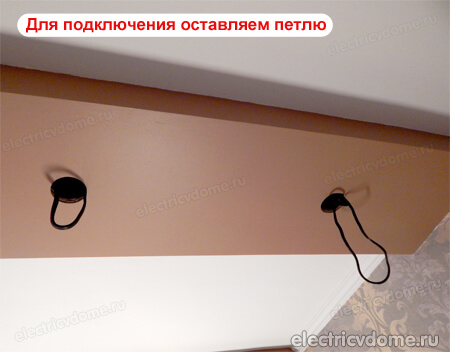

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

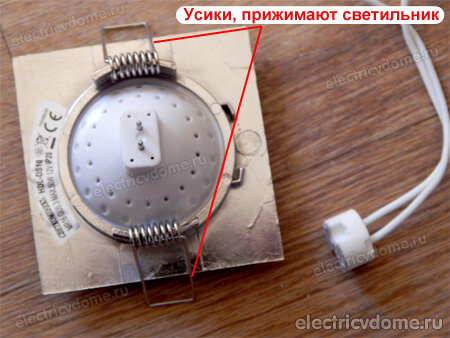

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода .

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков. и полностью преобразить интерьер комнаты.

Монтаж светильника в подвесной потолок своими руками

Небольшие светильники равномерно осветят вашу комнату, избавив от теней Натяжные потолки подходят для обустройства любой комнаты. Перед монтажом конструкции надо в обязательном порядке подобрать подходящее освещение. В подвесное полотно можно вставить специальные встраиваемые источники освещения, люстры либо лампы, прикрепляемые непосредственно к профилю. Монтаж каждой из этих конструкций имеет свои особенности.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Точечные светильники отлично подойдут в спальню и детскую. Можно зонировать комнату по освещенности

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Во время подбора материалов и схемы для установки точечных светильников учтите, что длина проводов между светильником и трансформатором тока не должна превышать 2 метров.



Алгоритм установки встроенного источника света в натяжной потолок:

Сначала нужно проложить проводку.

Затем произведите разметку потолка.

При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.

Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.

Выведите кабель наружу.

После этого подключите к кабелю светильник.

Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.

Затем нужно вставить в светильник лампочку.

Наденьте на готовую конструкцию декоративное кольцо.

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

• Сначала нужно распределить провода и зафиксировать их.
• Далее определитесь с местом крепления источника освещения. При этом примите во внимание место пролегания швов.
• После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
• Через отверстия протяните провод.
• На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
• Зажмите один конец проводка в клемме.
• Прикрепите светильники к натяжному полотну при помощи скоб.
• После этого подключите к конструкции питающий провод.
• Установите лампочку.
• Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Делаем подвесной потолок с подсветкой своими руками

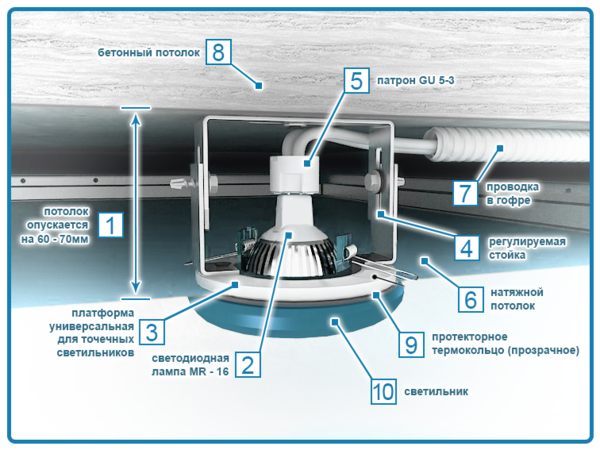

На данной картинке показаны элементы используемые для крепления светильников

Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников. Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба.

При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.

Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.

Светодиодную подсветку нужно установить на дно ниши.

Алгоритм установки подсветки на потолок без применения короба:

• Отметьте место крепления.
• Проведите линию по всему периметру полотна.
• Прикрепите светодиодные ленты при помощи клеевого раствора.
• Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

Как установить светильник в подвесных потолках устанавливаемых на профиле

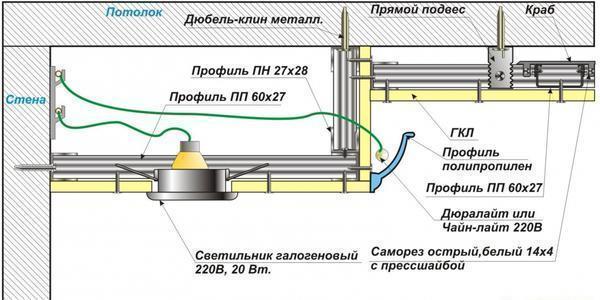

Тут же показано наглядно как должен выглядеть потолок со встроенным светильником

Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

Если вы хотите подобрать устройство, которое не будет создать резких теней или бликов, отдайте предпочтение растровым светильникам, оснащенным бипараболической решеткой.

Установка такой конструкции осуществляется в следующем порядке:

Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.

После этого проведите проводку от распределительной коробки.

Установите плитки на место, куда вы хотите установить освещение.

При необходимости обрежьте излишки плитки при помощи пилки или ножовки.

Монтаж светильников в подвесные потолки (видео)

Как видите, осуществить монтаж освещения для подвесного потолка несложно. Достаточно правильно протянуть проводку и подобрать необходимые материалы. При выборе способа освещения руководствуйтесь дизайном интерьера. Если комната выдержана в стиле минимализм, гармонично впишется LED-подсветка. В остальных случаях целесообразнее применять встраиваемые или растровые светильники. Не забудьте, что перед началом работ нужно обязательно обесточить провода и произвести предварительную разметку.

Монтаж светильников в подвесные потолки (фото)

параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм². Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Как подключить люстру — Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

• люстра;
• стриппер или нож — для зачистки проводов;
• индикатор напряжения — для определения фазы;
• мультиметр — для проверки цепи;
• прямая и крестовая отвёртки — для монтажа;
• самозажимные клеммы Wago — для соединения проводов;
• кусок проволоки — для поддержки люстры во время подключения;
• дюбели или шурупы — для крепления люстры;
• перфоратор — для сверления отверстий в бетоне;
• шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

• На мультиметре установите режим прозвонки цепи.
• В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
• В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
• Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

• Одна клавиша — два провода.
• Две клавиши — три провода.
• Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

• Включите все клавиши на выключателе.
• Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
• Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Обычно выбирают следующие типы коммутации.

• Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
• Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
• Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

• С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
• Таким же образом соедините между собой фазные провода первой группы ламп.
• Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

• В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
• В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
• В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

• Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
• Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

• Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
• Соедините один из фазных проводов с клеммой фазных жил первой группы.
• Повторите предыдущий пункт для остальных групп ламп.
• Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

• Аккуратно уложите провода внутри корпуса.
• Совместите крепёжные отверстия с винтами на монтажной планке.
• Заверните на винты декоративные гайки.
• Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Читайте также ⚒🏡💡

правильное подключение лампочек к потолку, простые схемы монтажа, и полное пошаговое описание установки своими руками к сети 220В

Установка светодиодных точечных светильников не так сложна, как кажется, на первый взгляд. Достаточно заранее продумать места установки приборов. И позаботиться о подборе правильной проводки. Остальная работа займёт не так много времени.

С каждым годом у светодиодных светильников появляется всё больше поклонников. Лампы накаливания, люминисцентные аналоги уходят в прошлое из-за низкой безопасности и экономности. Светодиодные приборы долго служат, эффективно используют имеющиеся ресурсы. Даже после выхода из строя некоторые модели подлежат повторному ремонту. Потребуется знать некоторые особенности схемы, чтобы эксплуатация принесла лучшие результаты.

Принцип работы

Здесь владельцы должны учитывать несколько особенностей:

1. Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
2. Далее сам поток переходит по конденсатору, ограничивающему ток.
3. Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.

На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.

В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.

Устройство светодиодной лампочки 220В

В любой светодиодной лампе выделяют следующие компоненты:

• Световой поток становится равномерным благодаря рассеивателю.
• Резисторы или чипы, защищающие от резких изменениях в показателях.
• Печатная плата, для впаивания светодиодов.
• Радиатор, отводящий тепло.
• Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
• Диэлектрическая прокладка, между корпусом и цоколем.
• Цоколь, в который вкручивают люстру и бра, светильник.

Отличие светодиодной от люминесцентной: краткое описание

С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.

На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
2. E41. Его ещё называют «миньоном». Для маломощных ламп.
3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

• G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
• GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
• GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
• GU5.3. Оснащают ими популярные лампы с обозначением MR16.
• G4 – для ламп с миниатюрными размерами.

Правильные схемы подключения к сети

Подключение во многом проходит также, как для ламп накаливания, люминисцентных аналогов. Надо просто обесточить цоколь, а затем вкрутить в него лампу. Главное во время установки избегать прикосновения к металлическим частям изделия.

Последовательный

Такой вариант соединения не всегда считается оптимальным. Количество проводов нужно минимальное, но в бытовых условиях эту схему практически не используют. Это связано с двумя серьёзными недостатками:

1. При перегорании одной лампочки работать перестают все. Только последовательная замена приборов на всей цепи способна справиться с поиском неисправностей.
2. На лампы подают пониженное напряжение, потому сила свечения у них – не полная. От количества соединённых лампочек зависит то, насколько эта энергия неполная.

Соединение такого типа актуально при построении гирлянд на ёлках, при большом количестве световых источников с низким показателем мощности.

Само подключение по последовательной схеме максимально простое:

• От одного светильника к другому обходит фаза.
• У последней лампочки в цепи ноль подают ко второму контакту.
• Фаза проходит к выключателю, от распределительной коробки.
• Далее всё переходит к точечному светильнику.

Нулевой провод или нейтраль подключают ко второму контакту у последнего светильника.

Для домовых подъездов практическое применение схемы тоже допустимо.

Параллельный

Для большинства случаев применяют эту схему. Потребители не пугаются даже проводов в большом количестве. Главное преимущество – в подаче одинакового напряжения ко всем осветительным приборам, участвующим в схеме. Только одна лампочка не работает после перегорания, остальные компоненты остаются нетронутыми. С поиском мест поломки не возникнет никаких проблем.

Параллельное соединение проводят двумя путями:

1. Лучевой. Отдельный кабель соединяют с каждым из осветительных приборов. Наличие или отсутствие заземление влияет на то, будет провод трёх- или двухжильным.
2. Шлейфная схема.

Фаза с нейтралью от щитка и выключателя переходят на первый светильник от выключателя, когда речь о последнем варианте. От светильника кусок кабеля переходит к следующей части. Потом идёт ко второй, и так далее. Каждый из компонентов соединяют с четырьмя кусками кабеля, последний элемент — исключение.

Лучевой

Вариант подключения отличается надёжностью. При перегорании одной лампочки другие не затрагиваются. Но имеются и отрицательные стороны:

1. Кабелей нужно слишком много. Но качественное исполнение проводки позволяет смириться с таким недостатком.
2. Одно место используют для соединения большого количества кабелей. Непросто соединить все элементы на достаточно высоком уровне качества, но решить проблему можно.

Обычная клеммная колодка – один из оптимальных вариантов для соединения. Фазу подают с одной стороны, в этом участвуют перемычки. Потом эту часть разводят по другим участкам конструкции. Провода, идущие к лампочкам, подсоединяются с другой стороны.

Такой же способ применения – у клеммников ВАГО на соответствующее число контактов. Главное – правильно выбрать модель, участвующую в параллельном соединении. Внутри всё рекомендуют заполнить пастой, защищающей от окисления.

Ещё один из приемлемых вариантов – применение скрутки всех проводников, с последующей спайкой.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок. Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее.

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

1. Клеммники.
2. Пассатижи.
3. Строительный нож.
4. Отвёртка.
5. Кабель с достаточной длиной.
6. Распределительные коробы.
7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт.

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально. К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту.

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

• Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

• Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

1. Светодиоды сильно греются. Потому применяют специальные радиаторы, отвечающие за охлаждение.
2. Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
3. При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Установка диодных светильников на натяжном потолке

Протяжка и закрепление отдельного кабеля нужны везде, где будут сами светильники. Монтаж натяжного потолка проводят после подготовительных работ. Работы проводят в таком порядке:

1. В местах, намеченных ранее, монтируют профиль с круглой формой.
2. Светильник потом вставляют в отверстие, прорезаемое в полотне.
3. Выставление крепёжных стоек на одном уровне с полотном.
4. Проводники выходят наружу через те же отверстия.
5. На корпус светильника одевают термоизоляционное кольцо перед завершением установки.

Предложенный алгоритм подходит и для работы в помещениях вроде ванной комнаты.

Монтаж светильников на потолке из гипсокартона

Чтобы завершить монтаж светильников, достаточно сжать боковые распорочные пружины, завести корпус в отверстие, подготовленное заранее. Светильник без проблем правильно уходит в потолочную нишу при грамотном подборе диаметров. Главное – чтобы провода не оказались перегнутыми.

Для предварительного сжатия пружин запрещено использовать верёвки и куски проводов. Идеальный вариант – когда корпус свободно проходит через отверстие. Тогда потом проще будет демонтировать изделие, если возникнет необходимость.

Правила техники безопасности при подключении к сети

Основные советы уже были перечислены ранее. Главное – проводить любые работы по монтажу и демонтажу при отключенной сети питания. И внимательно проверять работу проводки перед началом эксплуатации.

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Полезное видео

Как подключить потолочные светильники: схема подключения в подвесном потолке, монтаж своими руками (видео), как установить лампочки?

Осветительные потолочные приборы устанавливаются на любых конструкциях, независимо от вида потолка. Элементы крепления чаще всего скрыты в пространстве между базовым потолком и подвесным полотном. Нам видна только декоративная часть осветительных приборов. Разберёмся подробнее с подключением потолочных светильников своими руками.

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Выбор осветительного прибора

Чтобы выбрать плафоны или люстру под навесное полотно, нужно представлять, какое освещение вы желаете видеть в помещении. Люстры и плафоныразличаются по следующим параметрам:

• количеством лампочек. При подключении, удобно сделать две группы лампочек с отдельным двухклавишным выключателем. Так вы сможете легко регулировать яркость освещения;
• патронами. При покупке лампочек смотрите, чтобы они подходили к цоколю.

Покупая лампочки, обращайте внимание на их мощность.

Установка

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки.Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения, согласно схеме подключения. Они выполняются в нескольких вариантах.

Рассмотрим на схеме как подключить потолочные светильники:

1. лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль. Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
2. схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
3. как подключить светильники на подвесном потолке по схеме с помощью саморезов.Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника. Люстра очень просто крепится — петля вешается на крюк. Крюк нужно установить заранее при прокладке проводки;
4. следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

• простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
• ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Достоинства и минусы

Вы знаете, как подключить потолочные светильники, осталось выбрать какие.

Чтобы выбрать из различных вариантов плафонов и люстр для потолка, нужно знать с чем можно столкнуться в процессе эксплуатации. Посмотрим, какие плюсы есть у потолочных светильников:

• большой выбор;
• разный способ монтажа;
• возможность установки в любом помещении;
• излучают рассеянный свет, не режущий глаза.

Минусов немного:

• замена вышедших их строя лампочек затруднительна. Но, это зависит от типа светильника;
• кабель, проложенный к выключателю, необходимо удлинять.

Всё говорит в пользу монтажа осветительных приборов для подвесных покрытий.

Советы

Схема подключения светильников в подвесном потолке, может отличаться в зависимости от типа плафонов.

Важно: независимо от вида плафонов и люстр, для подключения к базовой поверхности необходимо провести электрический кабель. Практически всегда кабель прокладывается под штукатурку.

1. Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
2. Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
3. Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
4. Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

Монтаж проводки для точечных светильников: пошаговая инструкция

Оформление потолка точечными светильниками поможет сделать квартиру уютной и комфортной. Они практичны, но требуют особого подхода к монтажу проводки, который зависит от материала потолка.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Схемы подключения

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

• к каждому источнику света подаются два кабеля;
• шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Особенности монтажа

Для того чтобы правильно подключить систему осветительных устройств, нужно подобрать оптимальную схему, мощность ламп и трансформатора. При этом разводка электропроводки под точечные светильники должна происходить в последовательности, которая напрямую зависит от типа потолка.

В натяжные потолки

Устанавливаться точечные светильники могут в подвесных или натяжных конструкциях. Во втором случае все провода нужно уложить до монтажа натяжного полотна. Можно прикрепить их к потолку, но не подключать к питанию, а сделать это после установки светодиодов. Дальше размещают и закрепляют на подвесах светильники, после этого подводят к ним провода и проверяют.

После проверки питание отключают, лампы вынимают и снимают все части, которые могут повредиться от высокой температуры. После монтажа натяжного полотна в материале делают отверстия под споты и производят окончательную установку ламп. Обычные лампы накаливания для таких конструкций использовать не рекомендуется. Лучше взять светодиоды, которые соответствуют мощности более 50 Вт.

В потолки из гипсокартона

При обустройстве в комнате потолка из гипсокартона последовательность монтажа светильников такая же, как и для натяжного потолка. То есть сначала нужно развести проводку, при этом концы кабелей должны свободно свисать. Длина проводов должна быть больше на 15–20 см. Это связано с тем, что крепление проводки производится на основной потолок.

Предварительно можно нарисовать схему, на которой указать места расположения осветительных приборов и точное расстояние от стен и друг от друга. После этого можно приступать к монтажу гипсокартонной конструкции. А монтаж источников света можно выполнять только после того, как поверхность потолка будет зашпаклевана.

Таким же образом поступают, если потолок реечный подвесной.

Выбор сечения проводов

Сечение провода для встроенных светильников зависит от силы тока, который по ним проходит. Она может возрастать при уменьшении напряжения. Рассчитать сечение провода можно двумя способами:

• суммировать мощность всех светильников, которые будут подключены к трансформатору, а затем разделить полученное значение на выходное напряжение распределителя;
• произвести расчет сечения провода на один осветительный прибор. При этом каждой точке будет выделена отдельная линия. В данном случае мощность светильника должна соответствовать выходному напряжению трансформатора.

Если же к этой сети будете подключать и люстру, осуществлять расчет нужно с учетом ее данных.

Трансформаторы

Трансформатором на 12 В пользуются тогда, когда для освещения используются споты аналогичного напряжения. Схема подключения может быть как последовательной, так и параллельной. Различие заключается лишь в том, что кабель от выключателя сначала заводится на трансформатор, а уже с выхода преобразователя идет на лампы.

Мощность трансформатора должна соответствовать количеству используемых ламп. Можно установить два преобразователя. В таком случае от распределительной коробки нужно провести две ветки.

Чтобы обеспечить полноценную бесперебойную работу точечных встроенных светильников в комнате, трансформатор нужно выбирать мощностью на 20% больше суммарной мощности всех подключенных ламп. Например, в комнате будет установлено 8 светильников по 40 Вт. Их суммарная мощность составляет 320 Вт. Значит, трансформатор нужно брать мощностью около 400 Вт.

Делаем проводку

После того как ответвительная коробка будет установлена, в полости конструкции потолка можно протянуть кабель. Его обязательно нужно защитить гофротрубой. Кабели вытягиваются через проделанные отверстия, при этом каждый провод проходит отдельно к предполагаемому месту установки такого светильника. После этого кабели нужно присоединить к светильнику, а само изделие вставить в отверстие с фиксаторами.

Если такие светильники монтируются в подвесной потолок, то скрыть проводку можно в поперечных профилях, к которым в дальнейшем будет крепиться сам гипсокартон. Лучше не укладывать кабели в продольные профили, поскольку есть риск повредить проводку при монтаже гипсокартона.

Отверстия под светильники

Выбор способа обустройства отверстия для светильников данного типа зависит от вида потолочного покрытия.

В реечном потолке это можно сделать двумя способами. Вырезать отверстие в ламелях реечного потолка нужно еще до его установки. Для этого требуется поставить точку на детали в том месте, где будет располагаться центр светильника, а затем начертить окружность, диаметр которой равен диаметру прибора. В зависимости от инструмента алгоритм действий следующий:

• под ламель положить отрезок бруса, коронку по дереву зажать в дрель или шуруповерт, высверлить отверстие по разметке;
• в центре начерченной окружности высверлить небольшое отверстие, в которое вставить ножницы по металлу и разрезать алюминиевую деталь до края круга с шагом в 5 мм. Должны получиться лепестки. Их нужно загнуть на тыльную сторону и отрезать, оставив 4,5 мм у основания.

Отверстия в гипсокартоне делаются таким же образом. То есть отмечаются места, где будут располагаться светильники, чертится окружность, которая и является шаблоном для использования коронки на дрель. Вырезать отверстие в гипсокартоне можно любым острым инструментом.

Для установки подобной лампы в натяжном потолке не нужно просверливать круглые отверстия. Достаточно просто сделать надрез и установить фиксирующий крепеж.

Подключение

После того как выполнены разводка кабеля, монтаж потолочного покрытия, можно установить точечные светильники на потолок и подключить их к сети. Для этого нужно подвести провода по составленной схеме к соответствующим клеммам спота и надежно зафиксировать их.

Предварительно петли на проложенном проводе нужно разрезать по изгибу и оголить. Для каждой лампы понадобятся два небольших кабеля длиной около 10 см. Нужно оголить около 10–15 мм с каждой стороны и одним концом зажать в соответствующей клемме светильника, а вторым соединить с питающим кабелем. При этом необходимо следовать маркировке спота. Теперь можно пускать напряжение в сеть, чтобы проверить правильность подключения.

Закрепление

Для крепления спотов предусмотрены две скобы по бокам. Нужно перед установкой их отогнуть вверх до упора, изделие вставить в отверстие в потолочном покрытии. Делать это нужно таким образом, чтобы провода, идущие к светильнику, не попали под зацепы. Теперь эти крепления монтируют к точке на основном потолке. После этого можно подключить питающий кабель к выключателю и распределительной коробке.

Проводка для поворотных светильников

Поворотные конструкции способны изменять угол направления освещенности. Они имеют некоторые преимущества, поскольку могут подсветить труднодоступное место.

Последовательность действий для подключения их точно такая же, как было описано ранее.
