Подключение полотенцесушителя к стояку горячей воды: схема, нюансы

Содержание статьи

• 1 Преимущества подключения к стояку горячей воды
• 2 Правила монтажа
• 3 Форма прибора
• 4 Схемы подключения полотенцесушителя для квартиры
  • 4.1 Существующие варианты
  • 4.2 Выбираем способ
  • 4.3 Неправильные схемы
• 5 Инструкции по подключению полотенцесушителя к стояку горячей воды
  • 5.1 Горизонтальный боковой монтаж
  • 5.2 Установка с не зауженным байпасом
  • 5.3 Монтаж с зауженным байпасом
  • 5.4 Со смещенным байпасом
  • 5.5 Нижнее подключение
  • 5.6 Диагональное подключение
  • 5.7 Универсальный способ
• 6 Подключение к бойлеру
• 7 Подключение к стояку отопления

Полотенцесушитель выполняет не только свою основную функцию – сушку полотенец и мелких предметов гардероба. Благодаря этому прибору в ванной всегда тепло и комфортно, что особенно важно в межотопительный период. Подключение полотенцесушителя к стояку горячей воды – задача не самая простая. Она может выполняться несколькими способами, которые и рассмотрим ниже.

Преимущества подключения к стояку горячей воды

Подключение сушителя к системе ГВС обладает рядом неоспоримых преимуществ:

• устранение сырости в ванной;
• бесперебойность работы устройства;
• постоянно комфортная температура в комнате.

Помимо этого, появляется возможность экономии на оплате коммунальных услуг. Подключение сушилки к линии ГВС позволяет не считать ее отопительным прибором. Потребленная тепловая энергия будет учитываться как для нагрева воды, а не перейдет в счет за отопление как гигакалории.

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

• обязательная установка байпаса;
• отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
• сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
• байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Важно! Также следует учесть и особенности циркуляции. Интенсивность перемещения воды в контуре сушилки невелика. Если она установлена далеко от стояка, то трубы следует расположить под небольшим уклоном. Верхняя труба наклоняется к стояку, а нижняя – от стояка. Благодаря этому создаются условия для свободного вывода пузырьков воздуха, улучшается циркуляция воды.

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

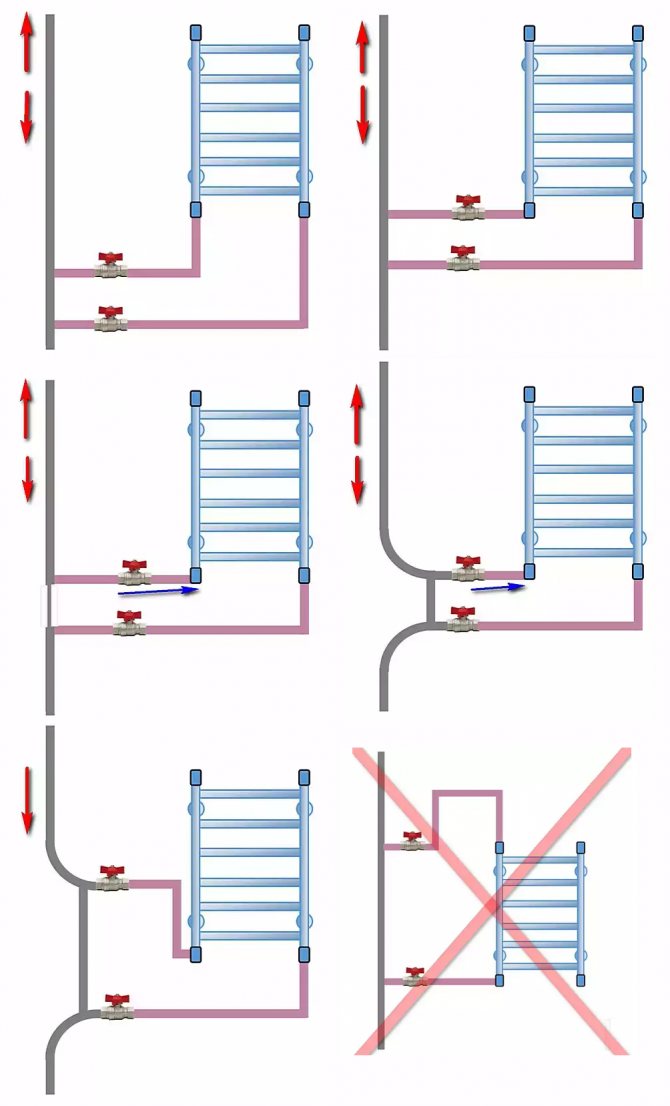

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

1. Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
2. Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
3. Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
4. Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
5. По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Обратите внимание! Подключать по описанным схемам можно только полотенцесушители в виде лесенки. Обыкновенные M- и U-образные приборы имеют только две точки для присоединения к линии ГВС, потому существует единственный вариант их подключения.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Инструкции по подключению полотенцесушителя к стояку горячей воды

Способов подсоединения «полотенечника» к стояку существует несколько, рассмотрим каждый из них по отдельности.

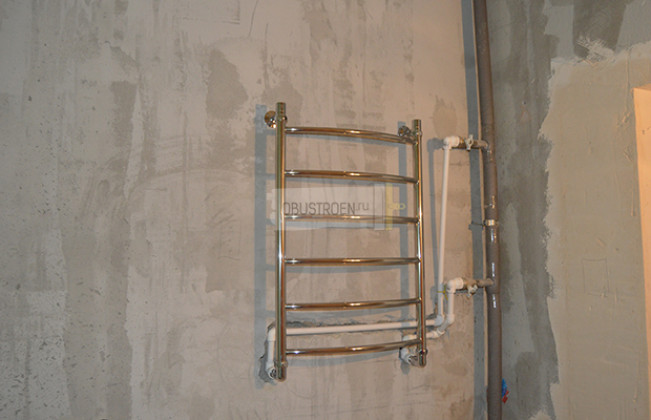

Горизонтальный боковой монтаж

Такая схема подключения полотенцесушителя популярна прежде всего из-за своей простоты.

Горизонтальный монтаж производится в таком порядке:

1. Прибор устанавливается на стене. Для этого используются крепления, поставляемые с ним в комплекте.
2. На стояке намечаются места врезки. Врезать прибор нужно так, чтобы обеспечивался уклон подводки 5-10 мм на метр длины.
3. Вода в стояке отключается, остатки ее сливаются. После этого открывается кран чтобы сбросить давление в трубопроводе.

Важно! Чтобы все было законно, отключение горячей воды необходимо согласовывать с ЖЭКом или управляющей компании. Также следует предупредить соседей, проживающих снизу и сверху, пользующихся водой с одного стояка.

1. В трубе при помощи сварки выжигаются отверстия для обустройства обвода или же вырезается требуемый по длине участок.
2. Для изготовления отводов используются куски трубы, подходящие по диаметру.
3. Устанавливается запорная арматура – как правило, шаровые краны.
4. Отводы привариваются к стояку напрямую либо с использованием фитингов (тройников).
5. Подсоединять полотенцесушитель к трубопроводу необходимо посредством американок (накидные разъемные гайки с внутренней резьбой).

Важно! Чтобы не допустить электролитической коррозии необходимо использовать муфты и элементы крепежа из одного материала. Исключение – металлопластиковые, полиэтиленовые и полипропиленовые трубы.

Установка с не зауженным байпасом

Обводной участок здесь отсутствует, функцию байпаса выполняет сама вертикальная труба. К ней подсоединяются горизонтальные выводы «полотенчника», а участок между ними, по сути, является байпасом.



При установке не зауженного байпаса сечение стояка не изменяется. Но эффективность полотенцесушителя может снизиться из-за гидродинамического сопротивления установленного прибора. Большое количество перекладин приводит к застаиванию остывшей воды, препятствующей притоку горячей.

Обратите внимание! Недостаточная пропускная способность шаровых кранов также приводит к снижению эффективности работы «полотенечника» – циркуляция потока снизится. Потому краны следует устанавливать такого диаметра, чтобы условный проход трубы не уменьшался.

Монтаж с зауженным байпасом

На участке от входа на прибор до выхода из него устанавливается труба, сечение которой уменьшен на шаг. К примеру, если стояк сделан из дюймовой трубы, то вставляется кусок сечением на ¾ дюйма. Это приведет к перераспределению потока в стояке.

С одной стороны, увеличивается объем воды, поступающей в полотенцесушитель, что приводит к повышению эффективности его работы. С другой – при отключении прибора нарушается режим работы всей линии ГВС.

Использование зауженного байпаса рискованно и в некоторых случаях нежелательно. Давление в линии нестабильно, что часто приводит к порыву труб и даже к гидроудару.

Со смещенным байпасом

Оборудование смещенного байпаса позволяет усилить энергию потока, направляемого в полотенцесушитель. В конструкции предусмотрено плавное изгибание подводок стояка, прилегающих к байпасу и отводам. Эффективность полотенцесушителя повышается из-за горизонтальной направленности потока.

Но при рассмотрении этого варианта не обойтись без «ложки дегтя». Если стояк еще не «испорчен» другими жильцами дома и в подвале установлен хороший циркуляционный насос, то все идет как надо: в полотенцесушителе идет круговая циркуляция. Горячая вода по левому коллектору направляется кверху, остывшая – по правому следует вниз, через перемычки смешивается с горячей.

Но если на байпас кто-либо из соседей поставил кран либо запитал от к линии ГВС теплый пол, интенсивность циркуляции снизится «полотенечник» будет работать нестабильно.

Нижнее подключение

При подключении снизу допускается подводить трубы без устройства каналов в стенах. Для удобства соединения нужно, чтобы между точками врезки в стояк соблюдалась минимальное рассотяние 0,5 м.

Для подключения последовательно выполняются те же действия, как и при боковом монтаже. Крепить полотенцесушитель к стене нужно посредством крепежа, идущего в комплекте.

Диагональное подключение

Такой способ считается вариантом бокового подсоединения. Нижний отвод при этом соединяется с дальней нижней точкой прибора.

Монтаж осуществляется в таком порядке:

1. Сушитель закрепляется на стене.
2. Отключается подача воды, на стояке намечаются точки для отводов с заранее предусмотренным уклоном.
3. К стояку присоединяются нижний (короткий) и верхний (длинный) отводы.

Подключение может производиться и наоборот: сверху – короткий подвод, снизу – длинный.

Универсальный способ

Еще одни вариант бокового подключения U/M-образных полотенцесушилки без смещения байпаса. Последовательность действий аналогична подключению по диагонали.

Преимущества такого способа:

• независимость от интенсивности циркуляции;
• любое направление подачи потока;
• возможность расположения прибора на удалении до 5 м от стояка.

Схема работоспособна при соблюдении таких условий:

• низ «полотенечника» должен располагаться выше или в одном уровне с нижним отводом стояка;
• при подаче воды снизу сужение байпаса не допускается;
• при подаче сверху разрешается устройство суженого байпаса на шаг меньше сечения стояка.

Подключение к бойлеру

Подсоединение полотенцесушителя к бойлеру рассматривается как исключительный вариант. Схема используется только в тех случаях, когда реализация иных способов невозможна. К примеру, при отсутствии горячего водоснабжения в частном доме, обогреваемым одноконтурным котлом. Поступление в бойлер холодной и подача горячей воды в «полотенечник» осуществляется посредством гибких шлангов. С прибором они соединяются посредством муфты из нержавейки или бронзы. Температура воды и, следовательно, полотенцесушителя, устанавливается с помощью терморегулятора водонагревателя.

Минус такой схемы – непостоянное нагревание сушилки. Контур горячей воды подключается через прибор и поток, направляемый на смеситель, сначала проходит через «полотенечник». Это означает, что перемычки и стойки будут теплыми только во время отбора – при включении крана горячей воды. Во избежание завоздушивания системы обязательно устанавливается кран Маевского – через него периодически стравливается накопившийся воздух.

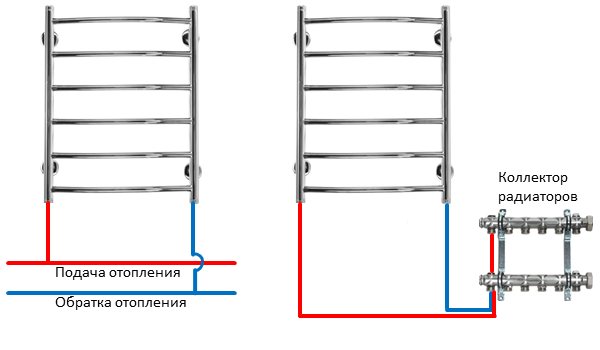

Подключение к стояку отопления

Если в доме отсутствует ГВС, полотенцесушитель приходится подключать к стояку отопления. Для этого необходимо получение разрешение от управляющей компании или ЖЭКа. Если разрешение получено, необходимо заказать проект. Согласно ему и выполняются все работы (самостоятельно или с привлечением специалистов).

Важно! Однотрубная система отопления типа «Ленинградка», часто встречающаяся в 1-2 этажных жилых домах, подходит только для построек небольшой площади. Она эффективно лишь для нагрева 5-6 радиаторов. Потому при подключении полотенцесушителя стоит задуматься: не окажется ли он лишним отопительным прибором. В домах большей площади устанавливается двухтрубная система и проблем с подсоединением «полотенечника» не возникает.

Подключение полотенцесушителя – задача не простая, несмотря на наличие нескольких простых и универсальных схем. Рекомендуется нанять опытного мастера, основываясь на отзывах друзей или знакомых. Если же решено справиться своими силами, необходимо тщательно изучить чертежи и инструкцию к конкретной модели «полотенечника», посмотреть тематическое видео.

Какой полотенцесушитель выбрали Вы для своей ванны и какой схемой подключения воспользовались? Обошлись ли Вы своими силами или пригласили мастера? Поделитесь, пожалуйста, своим опытом и впечатлениями. Нам интересно ваше мнение.



Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.



Схема подключения полотенцесушителя к стояку горячей воды: tvin270584 — LiveJournal

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85.

Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения.

Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т. е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения. В статье мастер сантехник расскажет, о схемах подключения полотенцесушителя к стояку горячей воды.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

• Демонтаж имеющегося полотенцесушителя;
• Установка нового стояка;
• Монтаж шаровых кранов и байпаса;
• Соединение при помощи сварки трубопроводов;
• Установка полотенцесушителя, включающая его подключение.

Обратите внимание! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран

Конструктивные особенности

Полотенцесушители являлись обязательным предметом интерьера ванной или сантехнического совмещенного узла большинства серий многоэтажных домов, массово возводимых по всей стране во второй половине прошлого века. Правда, это были, как правило, не какие-то оригинальные, удобные в пользовании и радующие глаз приборы. Чаще всего дело ограничивалось изогнутым участком трубы, U-образной или, реже М-образной формы.

По сути, они представляли собой участок стояка горячего водоснабжения, в котором по правилам поддерживалась постоянная циркуляция воды. Сразу обратите внимание на нюанс сама петля изготовлены из трубы, имеющей диаметр больше, чем на стояке (как минимум – равный). Это – неспроста: тем самым добивались минимизации гидравлического сопротивления, которое на криволинейных и тем более – петлеобразных участках всегда больше, нежели на прямых.

Чаще всего сушилки устанавливались на нисходящей трубе, то есть с потоком, направленным сверху вниз. Соображения те, что потребитель получает горячую воду требуемой температуры, независимо от того, на каком этаже он проживает. А уже затем, при обратном движении, был допустим и дополнительный отбор тепла для работы полотенцесушителей и обогрева ванных комнат.

Однако, подобные соображения иногда игнорировались, то есть можно было встретить эти приборы и на восходящей трубе.

Так что для правильной установки полотенцесушителя хозяину квартиры так или иначе необходимо будет уточнить, к какой трубе, восходящей или нисходящей, стояка горячего водоснабжения его придётся подключать. Это порой серьезно влияет на выбор схемы.

И вот тут порой, начинаются казусы. Врезанный самостоятельно или неопытным мастером, слабо разбирающимся в законах гидравлики, полотенцесушитель вдруг отказывается полноценно работать. Больше всего хлопот в этом вопросе приносят модели тира «лесенка». Мало того, раз сушилка устанавливается на общий стояк ГВС – проблема с подачей горячей воды начинает распространяться на соседей. Все оттого, что нарушается сбалансированность всей системы, ухудшается или даже полностью прекращается циркуляция в стояке.

Понятно, что это становится как минимум причиной постоянных скандалов и разбирательств. Но дело может окончиться и более серьезными последствиями, вплоть до применения штрафных санкций.

Поэтому и стоит внимательно заранее посмотреть, разобраться — какая схема в конкретных условиях, с учетом особенностей стояка, выбранной модели и пожеланий хозяев по ее установке, будет оптимальной. А какая, наоборот, станет или причиной вечных проблем, или вовсе не работоспособной.

Схемма подключения U- и М-образных полотенцесушителей

С ними и действительно проще всего. Ошибки если и бывают – не из-за общей схемы подключения, а, так сказать, из-за несоблюдения некоторых нюансов монтажа.

Да, несмотря на широкое разнообразие ассортимента моделей полотенцесушителей, многие все же отдают дань «классике» — изогнутым U- или М-образно петлям. Одних вполне устраивает дизайн, другим просто не хочется переделывать подводку от стояка, рассчитанную на именно такой вариант прибора, третьих привлекается доступная стоимость п. простота монтажа также может играть не последнюю роль.

Конечно, современные полотенцесушители такого типа – это вполне симпатичные изделия из нержавейки, хромированной стали или цветных металлов. Но принцип работы у них и схема подключения – точно такие же, как у «ветеранов» из гнутых труб ВГП.

А схема их подключения практиковалась в основном самая незамысловатая – эта петля (или две петли) просто являлись частью стояка, не отделенные от него никакими запорными или регулировочными устройствами. Эту схему можно вполне использовать и сейчас, хотя оптимальной назвать ее сложно.

На этой схеме и дальше темно-серым цветом будет показываться стояк горячего водоснабжения. Синие стрелки – допустимое направление потока воды. Как видно — в данном случае оно значение не имеет, то есть допустимо любое. Фиолетовыми линиями будут показываться вновь создаваемые участки подводки от стояка к полотенцесушителю.  На этих картинках и пока что нет, но вскорости они появятся.

Какое несовершенство данной схемы сразу бросается в глаза? Полотенцесушитель абсолютно лишен «автономии». Его невозможно отключить, если, например, для хозяев нежелательно, чтобы он в данное время работал (скажем, в ванной от него слишком жарко). Чтобы поменять на другую модель или устранить возможную аварию – придётся отключать весь стояк полностью. В собственном доме – это не столь существенно, но в многоэтажке – хлопот не оберёшься!

Казалось бы, напрашивается решение – установить шаровые краны на обоих трубах подачи в полотенцесушитель. Их можно в любой момент перекрыть, чтобы по той или иной причине вывести прибор из эксплуатации.

А вот этого делать как раз – никак нельзя. Такая установка запорных элементов полностью выводит их строя весь стояк горячей воды по всем этажам, если хотя бы один их кранов будет закрыт. Все просто – циркуляция прерывается. И конфликт с соседями и работниками управляющей компании – обеспечен.

При монтаже полотенцесушителя к стояку специалисты дают следующую рекомендацию: во время работ необходимо устанавливать байпас, то есть перемычку. Какая бы то ни была врезка полотенцесушителей, при любом, нижнем, боковом или диагональном подключении, должна осуществляться исключительно при наличии байпаса на стояке. И единственное исключение, что было показано выше (прямая врезка без кранов), в расчет не принимается из-за примитивности схемы и ее упомянутых недостатков.

Байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

• Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
• Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
• Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

• Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

• Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

• Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов:

• Смещённый байпас: 0,33-0,4.
• Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
• Несмещённый зауженный байпас: 0,4.
• То есть смещение байпаса по эффективности практически равнозначно его сужению.

Обратите внимание! Установка запорно-регулировочной арматуры на стояках категорически запрещена

Чрезвычайно важен еще один нюанс. Довольно часто в сети встречаются и чертежи, и фотографии уже выполненных работ, которые сразу притягивают взгляд наличием запорного устройства (крана, вентиля) на байпасе.

Под это дело имеется даже «мотивация» — мол, установленный кран или вентиль позволяет тонко регулировать количество проходящей через полотенцесушитель горячей воды, то есть, по сути, уровень нагрева. А между тем – это грубейшая ошибка! Получается, что кран снова оказывается на стояке, о недопустимости чего уже говорилось выше.

Ну все, с простейшими схемами подключения разобрались – пора переходить к более «интересным» вариантам.

Схема подключения полотенцесушителей типа «Лесенка»

Это – наиболее популярная в наше время категория моделей полотенцесушителей. Такие приборы очень выгодно смотрятся на стене ванной комнаты, удобны в пользовании – перекладины, а нередко – еще и дополнительные полочки сверху облегчают развешивание вещей для сушки или нагрева. Отмечается их высокая теплоотдача.

Форма может быть различной, порой – весьма неожиданной. Но, как правило, сохраняется принцип конструкции – две вертикальных трубы (назовём их коллекторами), связанные трубами-перемычками меньшего диаметра. Патрубки для подключения полотенцесушителя к стояку располагаются только на коллекторах.

А вот по расположению этих патрубков «лесенки» тоже могут серьезно различаться.

Так, отдельная группа моделей этой категории оснащена двумя патрубками на одном коллекторе, направленными в сторону. Такие полотенцесушители, вполне понятно, предназначены исключительно для бокового подключения.

В других моделях коллекторы полотенцесушителя имеют возможность подключения и сверху, и снизу. То есть две точки будут использованы для врезки в систему, а оставшиеся две или глушатся, или закрываются воздухоотводными клапанами. Безусловно, такие модели дают куда больший «простор» для выбора оптимального способа подключения к стояку.

Впрочем, есть и такие модели, у которых для врезки используются исключительно нижние торцы вертикальных коллекторов – это предусмотрено конструкцией, и других вариантов она не допускает. Но и для таких приборов имеются неплохие схемы подключения.

Схемы бокового или диагонального подключения полотенцесушителя

Для начала – две простейшие и, вместе с тем – привлекающие своей универсальностью и исключительной работоспособностью схемы. Если присмотреться, то можно увидеть немало сходства с теми простейшими вариантами, что используются с U или М-образными приборами.

Такая схема прекрасно работает с моделями «лесенок» универсального типа. Байпас – обычный, то есть не требующий ни уменьшения диаметра, ни смещения. На работе полотенцесушителя практически не сказывается ни скорость потока вода в стояке, ни ее напор, ни направление. При необходимости участки подводки могут быть довольно длинными – до 4 ÷5 метров. Правда, должны быть соблюдены некоторые важные и, возможно, не сразу заметные и понятные нюансы.

Верхняя точка подключения к стояку должна в обязательном порядке быть выше верхнего соединительного узла на полотенцесушителе. Аналогично и снизу – нижняя точка врезки в стояк – ниже подключения нижней подводки к прибору. Это достигается приданием трубам подводки небольшого уклона – будет достаточно 20, максимум 30 мм перепада высоты на погонный метр.

Уклон, правда, становится и необязательным, если удаление прибора от стояка не превышает 2 метров, и если для подводки применены трубы с DN 1″ и более — тогда можно довольствоваться и строго горизонтальной прокладкой.

Участки подводки должны быть прямыми. Не допускается изгибов, в которых может скапливаться воздух. (Кстати, растворенного и взвешенного воздуха в трубах ГВС всегда традиционно больше, чем в холодных!).

Диаметр подводки (внутренний, естественно, то есть ДУ или DN) – не мене 20 мм (это внешний 25 для полипропилена и стандарт ¾» для металлических труб). Краны или вентили – тоже с проходом не менее 20 мм.

Трубы на участке подводки, как правило, заключаются в термоизоляцию. Обычно их прячут в прорезанные штрабы, так что изоляция в любом случае будет необходима – чтобы не рассеивать тепло в стене.

Как уже говорилось, смещения или заужения байпаса не требуется. Скажем даже больше того — такое «усовершенствование» лишает схему универсальности, так как при подаче снизу вверх не исключается полное запирание контура полотенцесушителя, и он станет неработоспособным.

При верхней подаче система с зауженным байпасом работать однозначно будет, не без каких-то «преференций» для владельца. То есть смысла не видно.

Так сказать, «в развитие» этой схемы иногда применяют и диагональное подключение полотенцесушителя.

В принципе, все требования, перечисленные выше, остаются в силе. Но дает ли такое подключение какие-то преимущества?

По всей видимости, здесь срабатывает стереотип по аналогии с радиаторами отопления. Там, действительно, диагональное подключение дает некоторый выигрыш в теплоотдаче, в несколько процентов. И в масштабе, скажем, целого дома эффект получается ощутимый. Здесь же, в условиях одного небольшого теплообменного прибора можно гарантировать, что никто особой разницы и не почувствует. То есть можно не усложнять монтаж. Хотя сама по себе схема, безусловно, полностью рабочая и весьма эффективная. Кстати, направление диагонали тоже никакой роли не играет – можно выбрать любое.

Это были, так сказать, базовые схемы, а теперь несколько вариаций.

Например, имеются старые тройники в стояке, разнесенные больше, чем высота полотенцесушителя, и переделывать не хочется. Или по иным соображениям врезка в стояк должна быть значительно выше и ниже места расположения прибора, скажем, чтобы маскировать горизонтальные участки.  Никаких проблем – все решается просто.

Вся разница-то только в наличии вертикальных участков от точек подключения вверх и вниз до горизонтальной подводки. Кстати, длина этих вертикальных участков ничем не лимитируется – по крайней мере, в пределах разумного.

Другая крайность – старые трубы подводки от стояка расположены слишком близко одна к другой, но переделывать не хочется. Значит, можно применить вот такую схему.

Правило размещения верхней точки врезки выше прибора соблюсти невозможно. А от этого образуется «горб» — своеобразная ступенька, в которой может скапливаться содержащийся в воде воздух. И где, кстати, гарантировано будет образовываться воздушная пробка при временном прекращении подачи воды в стояке. Значит, никуда не деться от установки устройства, позволяющего этот воздух стравливать. Место установки показано желтой стрелкой.

В простейшем варианте – это кран Маевского, и выпуск воздуха придётся по мере необходимости проводить вручную. Более современный вариант – автоматический воздухоотводчик, который самостоятельно станет выпускать скопившиеся газы.

А что делать, если от старого подключения все же остался зауженный или смещенный байпас? Переделывать? Давайте разбираться.

Смотрим на простейшую базовую схему, но с байпасом из трубы, меньше на один шаг диаметра стояка. (При диагональном подключении ничего не меняется, так что повторяться не станем).

Практика показывает, что подобная схема будет гарантированно работоспособной только при потоке воды вниз. При направленном вверх – велика вероятность того, что часть восходящего потока будет перенаправлена в полотенцесушитель, где встретится с потоком, идущим в обратном направлении – под действием того теплового насоса, о котором уже говорилось выше. То есть с потоком остывшей воды, перетекающей вниз под влиянием силы тяжести.  Получается встреча двух противоположно направленных векторов. И велика вероятность, что контур полотенцесушителя попросту запрется. Система получается неустойчивой, очень сильно зависящей от температуры и напора воды в стояке. Например, при большом разборе горячей воды по этажам циркуляция в полотенцесушителе может полностью остановиться или быть еле заметной. То есть прибор будет или холодным, или еле теплым. Одним словом – «как повезет».

Диагональное подключение в этом случае не только не повышает эффективность, но способно, напротив, стать еще большим тормозом для нормальной циркуляции.

В точности такая же картина будет и со смещенным байпасом, так что приводить ее в отдельности – смысла не имеет. Единственное, что можно сказать на этот счет – смещенный байпас должен быть того же диаметра, что и стояк. Бывает, что и его заужают, что совершенно неприемлемо.

Итак, вывод. Если в «наследство» достался стояк с зауженным или со смещенным байпасом, то оставить его без переделки можно исключительно тогда, когда направление потока — сверху вниз (как, кстати, по всем правилам и должно быть). Если же направление – противоположное, или же хозяин не имеет информации об этом – лучше перейти на универсальную схему, которая гарантированно не подведет.

Схемы нижнего подключения полотенцесушителя

Многим владельцам квартир по душе именно такое подключение. Действительно, его легче скрыть в шрабах или даже под декоративным кожухом. Производители предлагают немало моделей, предназначенных именно для такого варианта.

Казалось бы – какие тут могут быть секреты? Ан нет – с нижним подключением все даже несколько сложнее, чем с боковым. Скажем сразу, по эффективности теплоотдачи любая схема нижнего подключения нескоько проигрывает универсальным «боковым» вариантам. Пусть это не столь заметно на бытовом уровне, но тем не менее. Второй общий нюанс – любой из вариантов с нижним подключением в обязательном порядке требует установки воздухоотводчика. Исключений нет. Поэтому каждый раз повторять про необходимость такого устройства – не станем. Итак, какие схемы приемлемы?

Самая простая схема – на иллюстрации. Она универсальна, то есть будет работать при любом направлении потока горячей воды. Но если соблюдены некоторые условия:

• Участки горизонтальной подводки желательно расположить с лёгким уклонов вверх от стояка к прибору, с подъемом в пределах 10÷20 мм на погонный метр. Это требование не распространяется на трубы с ДУ 1 дюйм и более, и при небольшом, до метра, удалении от стояка.
• В любом случае нижняя врезка в стояк должна быть ниже полотенцесушителя. Для верхней точки врезки, если используется обычный прямой байпас (участок стояка), жесткого правила нет,  хотя стремиться к созданию небольшого подъема на горизонтальном участке все же следует.
• Трубы подводки, которые в таких условиях практически всегда замуровывают в стены, в обязательном порядке должны быть заключены в термоизоляцию.

Эта схема – лишь вариация предыдущей. Отличие – только в необходимости по тем или иным причинам вертикальных участков перед подключением прибора. Никаких дополнительных требований, кроме ранее перечисленных, не выдвигается. Наоборот даже, гарантированное расположение обеих точек врезки на стояке ниже полотенцесушителя – это оптимальный вариант!

Что делать, если стояк имеет зауженный или смещенный байпас, и требуется нижнее подключение?

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/shema-podkliucheniia-polotencesushitelia-k-stoiaku-goriachei-vody-60ac2f7de0a62f356e19817e

подключение к стояку своими руками

Устройство для сушки предметов гигиены и удаления лишней влаги в ванной простое как в устройстве, так и в установке. Для того чтобы осуществить его монтаж, не нужны фундаментальные знания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или работы нанятых сантехников должен радовать долгие годы, согласны?

В представленной нами статье подробно рассмотрены все варианты установки ПС и возможные осложнения при его подключении. Проверенная и систематизированная информация станет надежным подспорьем для домашних мастеров, желающих выполнить работу самостоятельно, либо стремящихся контролировать действия рабочих.

Мы подробно описали специфику подключения важного прибора в санузлах в санузлах старой и новой планировки. Не оставили без внимания и проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Содержание статьи:

• Особенности монтажа полотенцесушителя
• Подключение ПС к ГВС или центральному отоплению
  • Установка полотенцесушителя в стояк
  • Самостоятельный монтаж простой конфигурации ПС
  • Технология работы с моделью лестницы
  • Врезка ПС в систему централизованного отопления
• Подключение полотенцесушителя в загородном доме
• Распространенные ошибки самостоятельных мастеров
• Выводы и полезное видео по теме

Специфика монтажа полотенцесушителя

Общее любой вид полотенцесушителя остается неизменным: вода подается с одного конца, а отток происходит с другого. Монтаж ПС требует обязательного учета моментов, диктуемых особенностями монтажа.

При подключении к системе горячего водоснабжения или центрального отопления становится частью трубопровода. Если врезка неправильная, то возникающие проблемы будут касаться не только отдельной квартиры, но и всех остальных, расположенных по этому стояку.

Полотенцесушитель подключается к централизованным и автономным системам отопления или горячего водоснабжения, подвешивается на стену и/или устанавливается на пол

Во избежание электролитической коррозии рекомендуется использовать детали из того же материала. Исключение это пластиковые трубы, к ним подойдет сантехника из любого материала.

Для нашей водопроводной системы лучше выпускаться отечественными производителями и соответствовать нормативным документам. С импортными моделями следует быть осторожными – большинство из них рассчитано на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых снабжены подвижными механизмами с уплотнительными сальниками. Модели, допускающие нагрузку до 5 кг

Полотенцесушитель, имеющий форму лестницы, соединяется с трубопроводом несколькими способами – вертикальным, диагональным, боковым. Главное, соблюдать межосевое расстояние в 50 см.

При вставке в существующую систему необходимо учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать значительных теплопотерь.

Идеально, когда трубная система и полотенцесушитель совпадают по диаметру, если же отличаются, то подключение осуществляется через переходники.

Трубы устройства могут быть больше в диаметре, чем трубы существующей схемы, но ни в коем случае не меньше. Это позволит не создавать избыточного гидравлического давления и обеспечит нормальную циркуляцию теплоносителя в системе.

Подборка фотографий ознакомит Вас с особенностями подключения ПС к системам ГВС:

Галерея изображений

Фото

Особенности полотенцесушителей для горячего водоснабжения

Особенности водяных полотенцесушителей

Полотенцесушитель с порошковым покрытием

Широкая область применения для водоснабжения

Так что прибор при необходимости , легко снимается, для соединения со стояком необходимо использовать разъемные муфты с внутренней резьбой типа американской. Необходимо стремиться к уменьшению количества переходников, т. к. в местах их расположения могут возникать протечки.

Стыки следует герметизировать специальными составами или наматывать, и экономить на этом не стоит. Обычные метрические резьбы уплотняют обмотку из льна. Коническую резьбу лучше всего герметизировать с помощью ленты ФУМ. Скручивание должно осуществляться с чуть ощутимым тугой посадкой, чрезмерные усилия недопустимы.

Подбирая краны и штуцеры, поинтересуйтесь их электрохимической совместимостью, чтобы не случилось, что при соприкосновении они создадут гальваническую пару. Этим свойством обладает комбинация стали и латуни. Коррозия происходит быстро и узел приходит в негодность.

Использование переходника под названием американка позволяет фиксировать конструкцию при несоответствии диаметров кранов и труб в системе

Если сантехнический прибор является частью стояка, то на него нельзя устанавливать запорные устройства . Чтобы можно было отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас – перемычку, соединяющую ответвления от стояка в сторону устройства.

Шаровые краны устанавливаются после этой перемычки. Когда соединительные трубы врезаны в стояк, он сам выполняет роль байпаса.

Для того, чтобы устройство можно было демонтировать для ремонта без отключения системы и слива воды из него, в схему установки полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушитель к стоякам центральных сетей может быть выполнен по-разному.

Тактика работы зависит от модификации катушки:

1. Соединение верхнее . Вода течет сверху, а обратка расположена снизу.
2. Нижнее соединение . Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали . Подойдите сверху, коснитесь снизу с противоположной стороны.
4. В нижней части устройства по центру .

Вне зависимости от того, куда подключается ПС — к системе ПБР или к стояку ЦО, применяются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать как наглядную инструкцию при выполнении работ своими руками (+)

Установка полотенцесушителя в стояк

Для встраивания полотенцесушителя в санузел, расположенный в квартире многоэтажного дома, необходимо отключить горячую воду в стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы соединительные патрубки нового устройства имели аналогичные размеры.

Фотогалерея

Фото

Полотенцесушители радиаторные предназначены для обогрева гигиенических помещений площадью более 5 м²

Для радиаторных полотенцесушителей, предназначенных для подключения к отоплению, область применения ограничена исключительно отопительными контурами.

Оба типа полотенцесушителей, как для горячего водоснабжения, так и для отопления, могут быть установлены либо там, где проходят стояки, либо в смежном помещении

При установке в смежном помещении втулки устанавливаются в отверстия, выполненные в стенка для труб, облегчающая будущие работы по замене и ремонту.

Полотенцесушитель в ванной

Прибор находится рядом с подающим и обратным стояками

Примыкание Месторасположение

Установка гильз для подводки трубы

Когда прибор старого образца приварен к стояку, его сложнее отсоединить. Лучшее решение – при подключении полотенцесушителя своими руками – частично или полностью. Второй вариант предпочтительнее. Куски старых труб, оставленные в потолках, представляют собой потенциальную угрозу.

Стояк вместе со старым блоком нарезается болгаркой, затем сверху и снизу нарезается трубная резьба соседей, подключается новый стояк и выносится в свое помещение.

Предпочтительно использование стали того же диаметра. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых сборно-разборных соединений полотенцесушителей, как и других видов сантехнических и отопительных приборов, лучше использовать прочные натуральные варианты: лен сантехнический и резьбу из него

Большой выбор фитингов для труб ППС, которые привариваются в стояк зайти на резьбу и подключить полотенцесушитель.

Для пайки. Многие устраивают коробку, чтобы спрятать за ней проводку, не меняя схемы подключения.

Установка своими руками ПС простая комплектация

Осушитель собирается, запорная арматура монтируется на подводку с помощью разъемных соединений, затем примеряется на заранее размеченном месте на стене, проверяется горизонтальность и вертикальность , скобы для крепежа ПС закреплены.

Перед установкой полотенцесушителя тщательно продумайте все моменты: определите место для него, изучите схему установки, начертите примерный эскиз (+)

Подключение выполняется по следующей технологии:

1. Установить байпас с помощью труб или тройников. В местах его подключения к устройству устанавливается по одному вентилю.
2. Закрепите полотенцесушитель с помощью скоб или другого крепежа.
3. Подсоедините устройство к клапанам с помощью втулок или фитингов.
4. Медленно откройте краны и наполните устройство водой.

Байпас в этой схеме выполняет важную функцию – обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключать устройство или даже полностью его снимать, поддерживая заданную температуру.

Байпас является важным компонентом схемы подключения PS. Необходимо предусмотреть его установку на самом начальном этапе монтажа (+)

Многие, стремясь оптимизировать циркуляцию теплоносителя через осушитель, делают его смещенным или выбирают трубу диаметром на порядок меньше ведущей . Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и при прямом байпасе.

Это явление можно объяснить с помощью законов физики: охлаждающая жидкость в полотенцесушителе имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в контур отопления выполняется с байпасом или без него. Использование перекрывающего поток крана зависит от того, установлен ли полотенцесушитель в многоэтажном или частном доме (+)

В результате охлаждаемая жидкость выталкивается в центральную трубу снизу агрегата. Жидкость с более высокой температурой из стояка поступает на верхний полотенцесушитель, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые советуют устанавливать запорные вентили на байпасе, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один собственник квартиры не должен иметь возможности самостоятельно перекрыть центральный стояк и лишить всех горячей воды.

Другое дело частный дом, здесь хозяин может ставить кран куда хочет, но если система правильно сбалансирована и есть термостатические устройства, то на перемычку кран ставить не надо.

Не слишком эстетично открытый трубопровод можно спрятать:

Галерея изображений

Фото

С внедрением пластиковых труб в сантехнику появилась возможность скрыть трубы, соединяющие полотенцесушитель со стояком

Отлично, если трубы можно разместить в нише и закрыть фальшстеной, маскируя проводку, но не препятствуя ремонту и замене при необходимости устройство, профиль которого крепится непосредственно к стене

Если в ванной достаточно свободного места, то узлы подключения к стояку и сам стояк следует спрятать за коробку

Вариант скрытой прокладки

Подводка ниши

Гипсокартонная малярная панель

Стояк и трубная конструкция

Запорная арматура перед подстанцией нужна для того, чтобы контролировать ее работу. Для этой цели подходят как шаровые, так и 2-позиционные, многооборотные версии. Для устранения воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать, ослабив гайки, но из-за этого уплотнения быстро приходят в негодность. Если на кранах если есть резьба, а на трубах ее нет, то ее надо либо срезать, либо приварить подходящий штуцер.

Установить в новостройке полотенцесушитель Система отопления проще, но тепло будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью лестницы

На естественной циркуляции также могут работать схемы соединения. полотенцесушитель «Лесенка» к стояку, при этом наиболее часто используемые, хорошо зарекомендовавшие себя, соединения – боковые или диагональные.

Для этих схем не играют роли ни направление потока теплоносителя в стояке, ни скорость циркуляции теплоносителя; системы проветривания на случай отключения подачи воды.

Полотенцесушитель «Лестница» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, можно установить самостоятельно (+)

Последовательность подключения такая же, как и в случае простой конфигурации PS.

Для работы схемы необходимо учитывать некоторые особенности:

1. Над стояком, расположенным вверху ПС или выше его верхней точки, а нижележащий — на уровне или ниже нижней точки.
2. Соблюдать строго горизонтальность подводящих труб или делать уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникнуть воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм если они полипропиленовые, не менее ¾ дюйма – стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный нагрев – сверху горячее, снизу холоднее.
4. Поместите пластиковые трубы в изоляцию , если вы планируете их замуровать.

Если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в связке с принудительной циркуляцией. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Есть и положительные моменты: при верхней подаче работает стабильно, не задувает, полотенцесушитель можно убрать со стояка на произвольное расстояние.

Схемы бокового и диагонального подключения ПС примерно равны по эффективности (+)

Если вы решили сделать нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но и у него есть некоторые преимущества: направление водопровод в центральном стояке значения не имеет, появляется возможность спрятать трубы под ванну.

Основной минус — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является нижнее ответвительное устройство ниже корпуса ПС.

При желании нижнее подключение можно переделать в сторону. Для этого на входной и выходной патрубки монтируются уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе будет нарушена работоспособность системы. Обратная модернизация — переделка бокового соединения на нижнее невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Такая конструкция выглядит эстетично (+)

Врезка ПС в систему централизованного отопления

Если вы хотите завершить установку полотенцесушителя зимой, вряд ли что-то из этой затеи получится. В этом случае придется останавливать отопление и удалять теплоноситель из системы, так что придется ждать до лета.

Но и тогда работа осложняется тем, что систему отопления необходимо опорожнить, а ее подпитку перекрыть. Для всего этого вам необходимо заручиться разрешением службы ЖКХ.

Летом сложно провести проверку работоспособности ПС. Дефекты в виде неплотностей в местах сварных швов и резьбовых соединений проявятся только после подключения обогрева. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после .

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятны для установки сушилки. С автономной системой подачи вода чище. Можно купить импортный ПС, боящийся скопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по размеру и форме. А для работы по подключению не нужно разрешение соседей.

Вне зависимости от того, куда вы собираетесь подключать полотенцесушитель — в систему отопления или в систему ГВС без врезки прибора в трубы не обойтись

Сама схема подключения аналогична применяемой в жилой дом. Необходимо помнить, что устройство следует подключать только по направлению потока воды. При длине подводки до 50 см трубы расположите горизонтально, при большей сделайте уклон по всей длине.

Соблюдайте расстояние между стеной и водопроводной трубой. При диаметре трубопровода 4-5 см выбирается расстояние от 5 до 5,5 см. При диаметре менее 2,3 см этот зазор уменьшается до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, фиксация ПС на опорах сваркой невозможна, крепление должно быть свободным.

Распространенные ошибки самостоятельных мастеров

При расположении нижнего отвода выше конечной точки ПС при боковом или нижнем присоединении между дном устройства и местом присоединения нижнего отвода образуется застойная зона.

Это следствие того, что остывшая жидкость, опустившись вниз, не может попасть в стояк из-за давления на него столба горячей воды с меньшим удельным весом. Пока допустимый перепад высот между нижним краном и нижним полотенцесушителем не превышен, устройство работает, а после — циркуляция в нем прекращается.

Циркуляция также прекратится, если верхняя трубка образует колено. Только боковая панель может заставить работать такую ​​схему, чтобы периодически стравливать скопившийся воздух. Иногда в верхней трубе делают петлю, укладывая ее за обшивку потолка, а нижнюю трубу замуровывают в пол.

Наверху будет скапливаться воздух, а охлажденная вода в агрегате будет перекрываться в нижнем контуре, расположенном в полу. Движение теплоносителя полностью прекратится.

Для отвода воздуха, образующегося при кипении теплоносителя или заносимого в систему отопления при его заполнении, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройка до отделочных работ:

Видео об ошибках при выборе и подключении полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Это вполне по силам домашнему мастеру. Но пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя массу неприятностей.

Есть чем дополнить или есть вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Контактная форма находится в нижнем блоке.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды — трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с бойлером в частном доме

Видео в этой статье поможет вам узнать больше о том, как монтируются полотенцесушители: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячей воды. Только — вот проблема! — он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай — ставится в разрыв стояков горячей воды, соединенных с заправкой подачи). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

Подключение змеевика с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке змеевика на питание. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в промежутке между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (газовая колонка, двухконтурный котел, проточный электронапорный нагреватель) не имеет циркуляционной врезки, схема с реализован трехходовой термостатический смеситель: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто — вилка и розетка используются.
• Закрытый — проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические — автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные — автономные, работающие на водяном ТЭНе;
• вода — подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться с: Фитинги толкающие — новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Протянуть трубы можно в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно его заменить частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса — участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка — своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении этого устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние — расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости — на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете самостоятельно установить устройство, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 — 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителя:

• расстояние от пола — не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника — не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Проведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.
