Как грамотно подключить насос отопления к электросети: правила монтажа

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Содержание

• 1 Преимущества установки насосов отопления
• 2 Подготовка к установке насоса для отопления
• 3 Основные правила монтажа насоса
• 4 Монтаж насосов Вило

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

1. увеличение теплоотдачи;
2. равномерное распределение тепла между всеми отапливаемыми комнатами;
3. повышение экономичности отопительной системы;
4. исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

• обратный клапан. Без него работа насоса под давлением будет неполноценной;
• фильтр глубокой очистки;
• запорная арматура;
• байпас из отрезка трубы.
  Диаметр должен соответствовать диаметру стояка;
• специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;

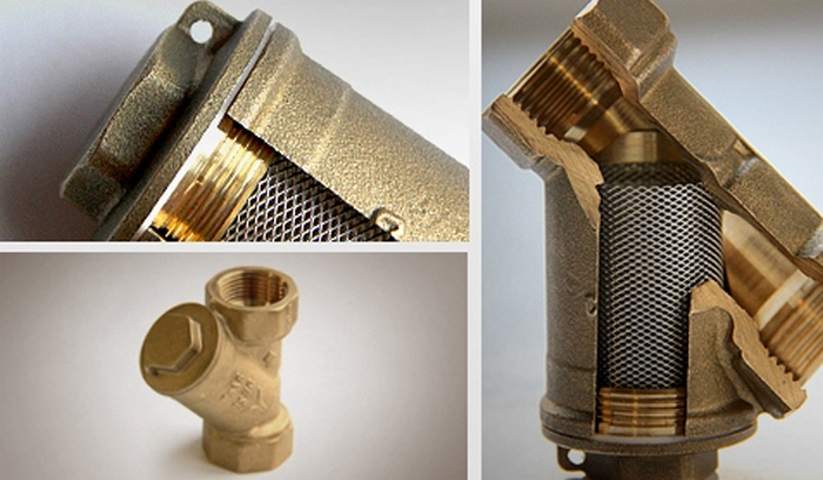

2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

• выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
• если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
• монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
• когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
• теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
• после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Установка насоса в системе отопления дома. Как будет правильно установить циркуляционный насос?

Частные жилища – сегодня уже не редкость. Это перестало быть чем-то исключительным – построить на своем участке хороший, добротный дом. В прошлое ушли всяческие сарайчики и времянки, но вместе с ними ушла и простота в постройке. Для хорошего частного дома нужно проводить все коммуникации – иначе какой же это жилой дом получается? И вот с такими моментами возникают проблемы, по крайней мере, время от времени. Ниже приведена инструкция по монтажу насоса в системе отопления – это достаточно важный момент. Да что уж там, установка насоса в системе отопления частного дома – это одно из важнейших дел!

Виды устройств

После того как государство решило, что в частном загородном доме тоже можно прописываться, владельцы таких строений начали задумываться о возможности жить на своем участке. Естественно, для этого нужно тщательно все продумать и немного переделать. Неудивительно, потому что для превращения дачного домика в полноценный коттедж следует очень постараться.

Капитальное внутреннее отопление – это один из самых необходимых шагов в обустройстве частного дома. Так что неудивительно, что установка насоса в системе отопления становится все более частым явлением. Так происходит только потому, что какая бы ни была автономная деталь теплоподачи, для круглогодичной работы требуется установить еще и дополнительное оборудование. Часто обходятся одним только насосом, если отопление уже есть.

Для потребителей сегодня есть два основных варианта – водяные и циркуляционные элементы. О них поговорим ниже.

Водяной элемент

Установка насоса в систему отопления дома – наиболее часто требуемая услуга. Но нельзя забывать, что есть и гораздо более мощные модели, которые вполне могут отопить и многоквартирный дом. Последний вариант, скорее, экзотика, а не правило. Потому здесь рассматривается именно отопление обычного частного коттеджа.

Такие насосы не настолько популярны, как циркуляционные, но свою аудиторию покупателей все же имеют. Установка водяного насоса в систему отопления – отличное решение, если вся остальная система в небольшом доме уже обустроена.

Необходимые для установки детали

Кроме самого водяного насоса в систему отопления, сердцем которой он должен стать, входит и несколько важных деталей и устройств, и игнорировать их будет чревато негативными последствиями:

• Топливный котел.
• Гидравлический коллектор.
• Гидравлический контур (система водопроводов).
• Радиатор.
• Смесительный контур (дополнительный элемент системы).
• Датчики давления, температуры, потока воды.
• Система защиты от перегрева.
• Воздухоотводы.
• Система защиты от избыточного давления.
• Клапаны сброса воздуха.Говорить о том, какой элемент здесь важнее, в такой процедуре, как установка водяного насоса в систему отопления, не стоит. Все они в одинаковой степени необходимы, а потому и забывать о чем-то настоятельно не рекомендуется.

Циркуляционные насосы

Это второй вид устройств, о которых уже было сказано. Следует заметить, что установка насоса в системе отопления (особенно циркуляционного) – это не очень сложная, но чрезвычайно полезная процедура. Естественно, лучше вызывать мастеров, которые справятся с работой быстрее. Но, в принципе, вы можете сделать это и самостоятельно. Особенно если заранее зададитесь вопросом о том, как правильно установить циркуляционный насос в системе отопления.

Преимущества циркуляционных насосов

• Нетребовательность к системам теплоснабжения – то есть всяческие уклоны, узкие участки, и т. д. не будут влиять на качество отопления. Кроме того, указанные детали подходят и для самотечной схемы отопления (т. е. такой, где нет собственной циркуляции).
• Быстрый разгон системы – это, как понятно из названия, обеспечивает быстрый прогрев жилых помещений. То есть установка насоса в систему отопления делает её более эффективной.
• Надежность работы – простота в обслуживании и достаточно несложный механизм работы обеспечивают безопасную и очень долгую эксплуатацию прибора.
• Высокий показатель КПД – как уже было сказано раньше, установка насоса в системе отопления увеличивает эффективность ее работы. Циркуляционный же элемент поднимает КПД работы до максимума.

Типы циркуляционных механизмов

Как и в любой другой технике, имеется несколько разных видов деталей. Так что перед тем как разбираться, как правильно установить циркуляционный насос в системе отопления, лучше выяснить, какой именно циркуляционный насос нужен. Они бывают двух типов:

1. «Сухие». Характеризуются тем, что ротор насоса не контактирует с теплоносителем. Им оборудуют в основном многоэтажки и большие помещения. Установка насоса в систему отопления дома, если имеется в виду «сухой» тип, чревата некоторыми последствиями, например шумовыми. Он будет создавать завихрения воздуха, которые и обусловят, в свою очередь, шум, что будет мешать проживанию. Потому-то в частных домах такие насосы устанавливают редко.
2. «Мокрые». Этот вид характеризуется тем, что ротор погружен в воду, которую перекачивает. Именно такие насосы чаще всего устанавливают в системы отопления частных домов и небольших жилых помещений.

Технология монтажа

Чтобы облегчить себе задачу или же работу специалистам, которые будут проводить процедуру, лучше всего приобретать такие насосы и оборудование, где в комплектации есть разъемные резьбы. Если же такового в наличии нет, то вам придется помучиться, подбирая различные переходники. Кроме того, нужно будет приобрести фильтр глубокой очистки, а также обратный клапан, который обеспечит нормальную работу под давлением – и это не зависит от типа или вида покупаемого элемента, поскольку установка насоса в систему отопления попросту требует всех этих деталей. Кроме всего прочего, вам потребуются некоторые инструменты. Для врезки насоса нужно будет запастись гаечными ключами разных размеров – от двадцати двух до тридцати шести. Этого обычно достаточно. Также необходима запорная арматура и отрезок трубы (последний будет играть роль байпаса) с диаметром, который равняется диаметру стояка.

Выбор места врезки

Чтобы такая процедура, как установка насоса в системе отопления, не вызвала никаких трудностей, нужно учитывать несколько моментов. Во-первых, учтите тот факт, что оборудование теплоподачи следует обслуживать. То есть место должно быть достаточно доступным для подобных процедур.

Другие нюансы

Есть и другие особенности. Например, раньше насосы устанавливались на обратку – бытовало такое мнение, что охлажденная вода, омывая рабочую часть элемента, продлевает срок его службы. Сегодня же такой проблемы нет, поскольку детали механизмов устойчивы к любой температуре воды. Так что установка насоса в системе отопления на подачу или на обратку больше не имеет значения.

Для того чтобы повысить давление в зоне всасывания, деталь лучше всего устанавливать на участке подающей трубы – можно и вовсе рядом с точкой ввода в систему расширительного бака. Такая схема обеспечит высокую температуру на заданном участке сети. Но для высокой эффективности нужно покупать элемент, устойчивый к сильному напору горячей воды.

Вы сами можете убедиться в том, что место установки насоса в системе отопления должно быть строго определено – иначе добиться хорошей эффективности будет невозможно.

Схема расположения устройств в подключении насоса

Чтобы установить насос правильно, следует соблюдать ряд несложных правил:

• С обеих сторон устанавливаются шаровые краны. Это нужно, чтобы можно было демонтировать насос, например во время ремонта или замены.
• Перед насосом в трубу врезается фильтр – это необходимо, чтобы избежать попадания крупных механических частиц вместе с водой.
• Верхняя часть байпаса оснащается воздушным клапаном. Воздушные пробки – не редкость в таких системах, а их лучше избегать.
• Направление, указанное стрелкой на приборе, должно соблюдаться – перемещение воды должно идти строго в этом направлении.
• «Мокрые» насосы монтируют горизонтально. Этим устройство оберегается от серьезных повреждений, если не весь электродвигатель будет погружен в воду.
• Клеммы насоса смотрят вверх.
• Резьбовые соединения оснащаются прокладками и защищаются герметиками.
• Подключать насос нужно исключительно в розетку с заземлением.

Последовательность работ по монтажу

• В случае, когда вы монтируете насос в действующую сеть, теплоноситель надо слить. Систему отопления с большим «стажем» лучше очистить, несколько раз прогнав по ней воду.
• Функциональная цепочка из арматуры и насоса соблюдается согласно правилам установки.
• После установки и проверки системы она наполняется водой.
• Последний этап – центральный винт поворачивается, удаляется лишний воздух. Когда из отверстий выступит вода, элемент готов к работе.

Последний шаг необходим для ручных насосов – автоматические модели справляются с воздухом самостоятельно. Но если ваш агрегат ручной, то такую процедуру нужно повторять каждый раз перед включением.

установка, как подключить, куда ставить, где установить

Содержание

• Оптимальное место установки циркуляционного насоса
• Куда правильно ставить насос в системе отопления в квартире
• 4 Выбираем место для насоса – на подаче или на обратке
• Принципы установки и подключения насоса
• Какие бывают схемы установки в различных отопительных системах
• Открытая отопительная система и что это такое?
• Можно ли поставить насос самостоятельно
• Классификация насосов
• Как подключить циркуляционный насос к электричеству
• Зачем нужен насос в системе отопления
• Какое значение имеют циркуляционные насосы для систем отопления
• Критерии выбора
• Особенности подключения

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления.

Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

• Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
• Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
• В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
2. Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

• Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
• Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
• После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
• Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

4 Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.

Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

• Главное преимущество заключается в надежности и долговечности.
• Простая схема открытой системы отопления обеспечивает простоту монтажа.
• Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
• В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
• Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
• Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
2. На участке монтажа устанавливают байпас.
3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Классификация насосов

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

• минимальный уровень шума;
• компактность и небольшой вес;
• сокращение энергопотребления;
• простота настройки и обслуживания;
• длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

• Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
• Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
• In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
• Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

• С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
• Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
• Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
• Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме:
Горячее водоснабжение частного дома

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Особенности подключения

При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.

Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.

В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.

Очистительный фильтр устанавливают обычно перед насосом.

Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.

Все резьбы отопительной системы должны иметь прокладки, обработанные заранее герметиком.
Чтобы безопасно применять насосное оборудование, нужно использовать розетку с заземлением.

Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.

Как использовать циркуляционный насос с безбаковым водонагревателем

Многие бытовые и промышленные водонагреватели предназначены для максимально быстрого получения горячей воды. К сожалению, большинство из них не обеспечивает циркуляцию горячей воды в точке, удаленной от водонагревателя. Вот почему важно использовать циркуляционный насос с водонагревателем, чтобы горячая вода двигалась более равномерно и равномерно.

Сегодня мы покажем вам, как использовать циркуляционный насос с безбаковым водонагревателем, чтобы получать свежую и горячую воду менее чем за половину стоимости.

Если у вас проточный водонагреватель (или просто «безбаковый»), велика вероятность, что вы слышали о циркуляционном насосе. Звучит как довольно крутая концепция, верно? Это, конечно, может быть, но это также большая, тяжелая и дорогая часть оборудования. И его должен установить профессиональный сантехник, что означает много потраченного времени и денег.

В этой статье показано, как установить встроенный в стену циркуляционный насос для безбакового водонагревателя.

Советы по установке

1. Перед установкой вакуумного насоса сначала проверьте правильность подключения системы трубопроводов и убедитесь, что загрязнения, сварочный шлак, грязь и т. п. удалены. Выход адаптера напряжения представляет собой низкое напряжение постоянного тока 24 вольта. При установке этого оборудования сетку фильтра можно снимать и регулярно очищать или не устанавливать. Вам решать, устанавливать ли этот фильтр для воды в своем доме, но лучше всего иметь его, если вы живете в районах с высокой жесткостью воды. Нет необходимости ставить этот экран, если вода в трубе всегда чистая.

 2. Насос должен устанавливаться или обслуживаться профессиональным сантехником. Установите насос в соответствии со схемой установки насоса. Обратите внимание на соединение водопроводной трубы между входом и выходом воды. После установки проверьте насос и все фитинги труб, чтобы убедиться в отсутствии утечек (см. стр.). Избегайте попадания брызг воды на насос во избежание поражения электрическим током.
3. После подключения адаптера питания проверьте правильность запуска, но время работы всухую (без воды) не должно превышать 5 секунд во избежание повреждения подшипников.

4. Этот насос оснащен ручным запорным клапаном, который необходимо открыть перед началом водоподготовки.

5. Регулярно проводите проверки и техническое обслуживание. Следите за машиной, чтобы обнаружить любые повреждения6. Если насос HBS24-12 не используется в течение длительного времени или если никого нет дома, закройте впускной клапан водопроводной трубы на входе и выходе и выключите питание

7. Если кабель или адаптер питания поврежден, его необходимо заменить.
8.Если электронасос перестает работать зимой при температуре окружающего воздуха ниже 0°С, необходимо слить воду из трубопровода во избежание замерзания и растрескивания насоса.

Шаг 1. Выберите подходящее место для установки насоса

Насос должен быть установлен под самым дальним краном от водонагревателя в каждом контуре.

Примечание. Прежде чем устанавливать насос, убедитесь, что вы продумали, как будет поддерживаться насос и где будет доступ к электрической розетке.

Шаг 2. Выключите водонагреватель

Выключите водонагреватель.

Шаг 3. Отключите воду

Отсоедините линию холодной воды от водонагревателя.

Шаг 4. Слейте воду из трубопроводов:

Снимите крышки со сливных клапанов водонагревателя и поверните их так, чтобы вода могла стекать из бака.

Примечание: Если вода продолжает течь, убедитесь, что она полностью перекрыта. Если кран для дома не перекрывает поток воды, перекройте главный водопроводный кран.

Шаг 5. Подключить линию горячей воды

Отсоединить линию горячей воды от крана с краном горячей воды. Подсоедините латунный тройник к впускному патрубку насоса с резьбой 1/2″ NPT. Убедитесь, что резиновая прокладка находится на латунном тройнике.
Подсоедините линию горячей воды крана к латунному тройнику, а затем подсоедините к этому латунному тройнику одну линию подачи 1/2 дюйма (имеется в упаковке). После этого подсоедините эту 1/2-дюймовую линию подачи к угловому клапану горячей воды.

Шаг 6. Подсоедините линию холодной воды

С помощью углового клапана холодной воды отсоедините трубу холодной воды, ведущую к крану. Подсоедините латунный тройник к выходному отверстию насоса с резьбой NPT 1/2 дюйма.
Убедитесь, что резиновая прокладка находится на латунном тройнике. Подсоедините трубу холодной воды крана к этому латунному тройнику, а затем подсоедините одну 1/2-дюймовую линию подачи (входит в комплект) к латунному тройнику.
После этого подсоедините эту 1/2-дюймовую линию подачи к угловому клапану холодной воды.
Шаг 6. Затяните линии подачи крана
Убедитесь в наличии резиновых шайб на концах с внутренней резьбой адаптеров шлангов для соединения труб. Затяните его и поверните на четверть оборота с помощью гаечного ключа.

Используйте трубную смазку или тефлоновую ленту для герметизации резьбы при соединении с внутренней резьбой 1/2 NPT.
Если используется гибкая медная прокладка соединителя водонагревателя, то трубная смазка или тефлоновая лента не требуются.



Шаг 7. Стационарный водяной насос

Убедитесь, что вал насоса расположен горизонтально.
7.1 (дополнительно) Найдите подходящее место для установки (на трубе обратного слива рядом с концом водонагревателя).

При предварительной установке опорной пластины водяного насоса поместите опорную пластину в предварительно установленное положение и отметьте монтажные отверстия маркером.

7.2 Вставьте пластиковый дюбель в отверстие, просверленное в стене.

7.3 Закрепите опорную пластину на стене с помощью саморезов.

7.4 Закрепите насос на крюке опорной плиты, как показано стрелкой.

Шаг 8. Включите угловые вентили горячей и холодной воды.

Шаг 9. Вставьте сетевой шнур насоса в розетку 115 В.

Шаг 10. Проверка работы насоса

При открытии любого крана горячей воды насос запускается.

В заключение, когда дело доходит до водонагревателя, сегодня существует множество различных вариантов. Однако, когда дело доходит до использования циркуляционного насоса с безбаковым водонагревателем, они не так распространены. Вот почему мы написали эту статью, чтобы помочь вам понять, как его установить.

Хотите сэкономить на счетах за подогрев воды? Ознакомьтесь с нашим рециркуляционным насосом для горячей воды. Это сэкономит вам деньги за счет уменьшения количества энергии, необходимой для нагрева воды. Кроме того, насос работает тихо и не требует особого обслуживания. Если вы заинтересованы в покупке насоса, нажмите на ссылку сейчас.

Шаг 7. Стационарный водяной насос

Убедитесь, что вал насоса расположен горизонтально.
7.1 (дополнительно) Найдите подходящее место для установки (на трубе обратного слива рядом с концом водонагревателя).

При предварительной установке опорной пластины водяного насоса поместите опорную пластину в предварительно установленное положение и отметьте монтажные отверстия маркером.

7.2 Вставьте пластиковый дюбель в отверстие, просверленное в стене.

7.3 Закрепите опорную пластину на стене с помощью саморезов.

7.4 Закрепите насос на крюке опорной пластины, как показано стрелкой.

Шаг 8. Включите угловые вентили горячей и холодной воды.

Шаг 9. Вставьте сетевой шнур помпы в розетку 115 В.

Шаг 10. Проверка работы насоса

При открытии любого крана горячей воды насос запускается.

Эта запись была размещена в Без рубрики. Добавьте постоянную ссылку в закладки.

Циркуляционный насос Grundfos для отопления застрял

Автор: Franz (и еще один участник)

• Избранное: 0
• Завершений: 1

Сложность

Умеренная

Шаги

10

Требуемое время

Подскажите время??

Секции

1

• Устройство будет снято с мели, запчасти не потребуются (если повезет). 10 шагов

Флаги

1

Руководство, созданное участниками

Это руководство создал замечательный член нашего сообщества. Персонал iFixit не управляет им.

• BackGrundfos Umwälzpumpe für Heizung steckt fest
• Полный экран
• Опции

• История
• Скачать PDF
• Перевести
• Встроить это руководство

Введение

Проблема: Батареи, полы с подогревом или горячая вода остаются холодными, даже если источник тепла работает.

В частности, если циркуляционный насос системы отопления летом не работал, может случиться так, что первый пуск впоследствии не сработает. В качестве превентивной меры можно запускать насос на несколько секунд раз в месяц, даже летом. Но если вы читаете это руководство, возможно, на этот раз уже слишком поздно. Однако проблема может появиться и в любой момент без видимой причины.

Первую попытку, которую потом обычно делают, можно найти и во многих других местах в Интернете, в том числе в нескольких видеороликах. Если эти советы не помогли, не нужно сразу выбрасывать помпу, можно дать ей второй шанс с помощью этих инструкций. Особенно, когда проблема (как у меня) возникает в воскресенье утром, а купить насос на замену без звонка в аварийную службу

нельзя. Первые 3 шага просты. Вы должны решить для себя, доверяете ли вы себе выполнение остальных шагов. Я написал это руководство в меру своих знаний и убеждений. Тем не менее, я снимаю с себя всю ответственность, если у вас что-то пойдет не так при копировании.

Прежде чем приступить к работе, проверьте, позволяют ли состояние собственности и правила по месту вашего жительства проводить работы с системой отопления. В любом случае, вы несете ответственность.

1. • Перед выполнением следующих шагов убедитесь, что насос работает. Потому что если он работает, то эти инструкции не подходят для вашей проблемы.

   • Если вы знакомы с обычным низким шумом работы насоса, и теперь он стал очень низким, низким гулом или вообще не шумит, возможно, ротор насоса заклинил. Гул соответствует (например, 50 или 60 Гц) и явно не обычному шуму при работе.

   • org/HowToDirection»>

     Внимание : Насос может быть горячим. Пожалуйста, проверьте, прежде чем прикасаться к помпе ухом. Безопаснее, например, держать отвертку одним концом у спускного винта помпы (красная стрелка), а другим концом у уха. Таким образом, вы можете слушать помпу, как врач с помощью стетоскопа.

   • Если вы не можете определить шум при работе (или не уверены), то вы обратились по адресу.

   • Примечание. В некоторых типах насосов вентиляционный винт (отмечен красным на рисунке) закрыт дополнительным кожухом. У меня нет такого насоса, поэтому я не могу предложить решение для него. Можно легко снять этот дополнительный корпус.

   Перевести

2. • Откройте большой выпускной винт насоса с помощью подходящей отвертки с большим шлицем. Вы также можете использовать монету, если у вас нет достаточно большой отвертки.

   • Предупреждение: Некоторое количество воды вытечет. Держите какой-нибудь контейнер для сбора под насосом.

   • Теперь видна поверхность вала ротора. В зависимости от типа насоса имеется насечка либо в виде прорези, либо в виде креста.

   • org/HowToDirection»>

     Если вы не уверены, работает ли насос, осторожно вставьте отвертку (например, шлицевую на 5 мм) в отверстие и будьте готовы к тому, что она начнет вращаться сама по себе, если насос работает. В этом случае инструкции на этом заканчиваются. Установите на место прокачной винт. Убедитесь, что вода не капает.

   Перевести

3. • Выберите отвертку, размер и форма которой соответствуют углублению в помпе. Вставьте отвертку в отверстие, открытое на предыдущем шаге.

   • Попробуйте повернуть ротор насоса с помощью отвертки. Если это сработает, включите насос. Он начинается сам по себе? Хорошо, проблема решена.

   • Если он не запускается сам по себе, дайте ему небольшой толчок, быстро повернув отвертку в направлении, указанном стрелками на корпусе, и «запустите» насос.

   • Майкл Б написал мне: На его циркуляционном насосе есть выемка. Вставьте отвертку в этот паз и затем ударьте по ней небольшим молотком в направлении вращения (указано на насосе), чтобы маховик начал двигаться.

   • Насос теперь работает? Тогда проблема решена. Установите на место прокачной винт и убедитесь, что из него не капает вода. Готовый.

   • Если насос по-прежнему не работает, перейдите к следующему шагу.

   Перевести

4. • Перекройте подачу воды с обеих сторон насоса. Если вам повезет, все необходимое техническое обслуживание уже было учтено при установке насоса. Прямо на каждом фланце может быть шаровой кран, который соединяет насос с остальной сетью трубопроводов. Все, что вам нужно сделать, это повернуть его паз на 90° с помощью отвертки.

   • В противном случае вам придется искать подходящие варианты отключения на вашем объекте.

   Перевести

6. • В зависимости от типа насоса он подключается одним или двумя кабелями. Если это штекерные соединения, то аккуратно ослабьте их. Вилки обычно имеют механический замок, который необходимо предварительно слегка приподнять с помощью небольшой отвертки.

   • Если электрическая проводка постоянно подключена к насосу, необходимо соблюдать обычные меры предосторожности, необходимые для всех электромонтажных работ. Отключите все полюса и все стороны и т. д., проверьте отсутствие напряжения! »

   • org/HowToDirection»>

     Предупреждение: если вы не знакомы с этими вещами и не знаете, как действовать дальше, остановите работу на этом этапе. В противном случае вы подвергнете опасности собственную безопасность и, возможно, других людей! Прежде чем продолжить движение в области, которая может причинить вред, обратитесь за помощью к тому, кто имеет соответствующую специальную подготовку.

   Перевести

7. • Запишите направление установки насоса, то есть направление, в котором он перекачивает воду. Вы найдете стрелку в середине насоса, между соединителями труб (красный прямоугольник).

   • Теперь немного приоткройте резьбовое соединение на одной стороне насоса. Будет вытекать вода, поэтому используйте контейнер для сбора (ведро и т. д.), чтобы собрать ее.

   • Если подтекание воды не прекращается через очень короткое время и полностью прекращается, то, вероятно, вы не полностью перекрыли подачу воды. В этом случае немедленно затяните фитинг.

   • Откройте резьбовое соединение на второй стороне насоса.

   • Снимите насос. Обязательно сохраните прокладки, которые вы найдете с обеих сторон.

   Перевести

8. • org/HowToDirection»>

     Внимание! Если вы продолжите сейчас, вы, вероятно, аннулируете гарантию на помпу.

   • Ослабьте четыре крепежных винта подходящим шестигранным ключом

     .

   • Теперь разъедините две части корпуса. Запишите исходное положение двух частей по отношению друг к другу, чтобы вы могли собрать их вместе точно таким же образом позже. Если вы соберете их неправильно, т.е. повернут на 90° или 180°, у вас, вероятно, возникнут проблемы с их установкой в ​​вашей системе.

   • Теперь должна быть видна крыльчатка насоса. Попробуйте аккуратно повернуть. Если это работает хорошо и легко после нескольких изменений направления, вы можете собрать все обратно и перейти к последнему шагу.

   • Однако, если крыльчатка (как в моем случае) полностью застряла и вообще не может провернуться, то выполняется следующий шаг.

   Перевести

9. • Я заподозрил отложение извести и смог успешно растворить его с помощью имеющейся в продаже уксусной эссенции. Подробно…

   • Поместите насос крыльчаткой вниз на небольшой пластиковый контейнер, например на маленькое ведро.

   • Налейте несколько капель уксусной эссенции в отверстие, отмеченное стрелкой, пока эссенция не начнет капать на дно. Если под рукой нет уксусной эссенции, можно использовать обычный салатный уксус. Просто процесс занимает больше времени.

   • Обратите внимание на инструкции по технике безопасности на флаконе с эссенцией. Если там ничего не написано, используйте резиновые перчатки и защитные очки. Если вы случайно работали без перчаток, на всякий случай ополосните руки чистой водой.

   • Подождите от 15 до 30 минут

   • org/HowToDirection»>

     Тогда попробуй покрутить колесо. Если он по-прежнему не поворачивается или поворачивается с трудом, повторите описанный выше процесс. Моя помпа была в порядке после трех повторений.

   • Теперь пропустите воду через насос, даже через отверстие, отмеченное стрелкой, чтобы смыть остатки кислоты. Теперь сильно разбавленную уксусную кислоту можно без колебаний сливать в канализацию. В принципе, это еда, и теперь она определенно намного слабее, чем ваша заправка для салата.

   Перевести

10. • Перед сборкой убедитесь, что прокладка между двумя частями корпуса чистая.

    • Соедините две части корпуса. Обратите внимание на выравнивание двух частей относительно друг друга, как отмечалось ранее.

    • Вставьте четыре винта с внутренним шестигранником и равномерно затяните их «крест-накрест» (т. е. вверху слева, внизу справа, внизу слева, вверху справа) — сначала слегка затяните, а затем полностью затяните во втором раунде

    Перевести

11. • Теперь верните насос на прежнее место. Обратите внимание на ранее отмеченное направление транспортировки. Не забудьте поставить две прокладки (очищенные) между фланцем и насосом.

    • Установите на место прокачной винт и затяните его.

    • Немного приоткройте первый затвор воды. Будьте готовы немедленно защелкнуть его обратно, если вы не закрепили насос должным образом или неплотно. При необходимости подтяните резьбовые соединения.

    • Теперь откройте все другие запорные устройства, которые вы ранее закрыли. Проверьте на наличие утечек.

    • Подсоедините электрические соединения

    • org/HowToDirection»>

      Время пробного запуска!

    • Если где-то над насосом есть автоматический выпускной клапан, дело сделано. В противном случае вам, вероятно, придется прокачать радиаторы прямо сейчас.

    • Проверьте давление воды в вашей системе в соответствии со спецификациями вашей системы.

    Перевести

Почти готово!

Финишная черта

Отменить: я не завершил это руководство.

Еще один человек завершил это руководство.

Особая благодарность этим переводчикам:

oldturkey03

Патрик Лифти

Тай

Эти переводчики помогают нам исправить мир! Хотите внести свой вклад?
Начать перевод ›

Автор

с 1 другим участником

Значки: 6

+3 еще значка

Малоизвестная мощность циркуляционных насосов

Экспертный блог › Пьер Дельфорж

30 ноября 2021 г. Пьер Дельфорж

Создан в сотрудничестве с Эшли Люнг.

Что потребляет больше электроэнергии: мытье рук или питание холодильника? Во многих местах это может быть первое — как ни удивительно, одними из крупнейших потребителей энергии в наших зданиях являются насосы, которые циркулируют горячую воду. На самом деле, согласно исследованию Energy Solutions, многие из них увеличивают количество энергии, используемой для нагрева воды, на целых 50 процентов и потребляют столько же электроэнергии, сколько два обычных холодильника.

iStock/патанасак

Циркуляционные насосы

для горячей воды эффективно экономят воду, экономя до 1000 галлонов на человека в год. Без этих насосов кому-то, как правило, приходилось бы оставлять кран открытым на некоторое время и ждать, пока горячая вода из нагревателя пройдет по трубам — это означает, что много холодной воды, пригодной для использования, уходит прямо в канализацию. Циркуляционные насосы перемещают горячую воду по трубам вокруг здания, чтобы она была готова к использованию быстрее, ограничивая необходимость открывать кран и, следовательно, экономя много воды, времени и денег.

Не все насосы одинаковы

Наиболее распространенные циркуляционные насосы работают весь день, каждый день, независимо от того, активно вы используете горячую воду или нет. Это заставляет много тепла рассеиваться в трубах 24/7 и требует, чтобы водонагреватель работал больше, чтобы поддерживать воду горячей. Согласно недавнему отчету Energy Solutions, непрерывная работа насоса также потребляет много электроэнергии, фактически больше, чем два обычных холодильника в год. Комбинированное использование энергии для нагрева воды и работы насоса делает эти циркуляционные насосы одними из самых больших энергопотребителей в домах и зданиях, которые их используют.

В некоторых циркуляционных насосах используется таймер, который можно запрограммировать на запуск насоса только в определенное время суток, но они по-прежнему работают от 12 до 16 часов в день, так что это лишь незначительное улучшение. К счастью, у нас есть другие, гораздо более эффективные модели, которые экономят столько же воды, потребляя лишь небольшую часть энергии. Эти варианты могут, например, включать насос по запросу, когда требуется горячая вода, или использовать другие передовые решения для управления в больших многоквартирных домах.

Эти интеллектуальные циркуляционные насосы сэкономят вам больше денег на счетах за электроэнергию, а также сэкономят на счетах за воду. На самом деле, по данным Energy Solutions, эта экономия энергии и воды окупает затраты на насосы в течение 2–6 лет — это много, учитывая, что циркуляционные насосы могут служить десятилетиями.

Кроме того, непрерывные и управляемые по таймеру насосы являются препятствием для отказа от ископаемого топлива для нагрева воды для бытовых нужд, поскольку они заставляют водонагреватели с тепловым насосом, чистую альтернативу газовым водонагревателям, гораздо чаще работать в неэффективном режиме электрического сопротивления. чем обычно. В рамках своих усилий по электрификации коммунальные предприятия и штаты по всей стране стремятся установить в зданиях больше водонагревателей с тепловым насосом с помощью стимулов и строительных норм. Непрерывные и управляемые по таймеру насосы мешают этим усилиям, поскольку их необходимо заменять при установке водонагревателя с тепловым насосом, что увеличивает стоимость преобразования.

Политика в отношении циркуляционных насосов

Министерство энергетики (DOE) с 2016 года работает над разработкой стандарта энергоэффективности для циркуляционных насосов горячей воды. Эти усилия должны быть направлены не только на повышение эффективности двигателя насоса, поскольку это экономит лишь ограниченную часть потребляемой ими энергии.

Большая возможность для экономии энергии и выбросов углерода заключается в переходе от насосов непрерывного действия и управления по таймеру к управлению по требованию и другим передовым стратегиям управления. Это может сэкономить почти 90% электроэнергии, одна треть энергии нагрева воды и устранить барьер на пути к рентабельной электрификации нагрева воды, согласно Energy Solutions. И это тот тип преобразующей возможности, которую нам нужно использовать, если мы хотим серьезно сократить потери энергии, сократить выбросы и предотвратить климатический кризис.

Одной из многообещающих стратегий перехода от расточительных традиционных циркуляционных насосов к умным и эффективным альтернативам являются гибкие стандарты устройств по требованию, которые Калифорния инициировала законопроектом Сената (SB) 49.в 2019 году. Эти стандарты относятся к циркуляционным насосам, потому что эти насосы особенно хорошо подходят для использования средств управления, позволяющих отвлечь спрос от периодов пикового спроса на электроэнергию, а также сократить загрязнение окружающей среды в результате уменьшенного сжигания газа.

Одна из крупнейших возможностей стандарта

Внедрение стандарта согласно SB 49 для циркуляционных насосов горячей воды по запросу или других передовых решений по управлению циркуляционными насосами горячей воды для бытового потребления позволит сэкономить много электроэнергии для работы насоса и газа для нагрева воды. Исследователи обнаружили, что до 2030 года это может сэкономить калифорнийцам 5 миллионов метрических тонн CO2 и 7 тераватт-часов электроэнергии (что эквивалентно снятию с дорог 1 миллиона автомобилей в течение одного года). Это также сократит выбросы метана на 500-800 миллионов терм (еще 500000-800000 автомобилей будут выведены из эксплуатации в течение одного года). Этот стандарт станет одной из крупнейших и наиболее рентабельных возможностей стандартизации бытовой техники, которая поможет достичь цели AB 3232 по сокращению выбросов, связанных с использованием энергии в зданиях, на 40 процентов к 2030 году9.0003

Умные и эффективные циркуляционные насосы для всех

Регуляторы по требованию хорошо работают в домах на одну семью. Для больших многоквартирных домов с центральными системами горячего водоснабжения, где преобладают циркуляционные насосы из-за большей длины труб и времени ожидания горячей воды, необходимы более совершенные решения по управлению, такие как термически сбалансированные насосы с регулируемой скоростью. Эти приложения особенно важны с точки зрения справедливости, поскольку непропорционально большая доля домохозяйств с низким доходом проживает в квартирах, где неэффективные циркуляционные насосы вносят значительный вклад в их энергетическую нагрузку.

В дополнение к более высоким относительным затратам на растрату энергии домохозяйства с низкими доходами часто имеют меньше возможностей для доступа к преимуществам новых, более эффективных продуктов, которые экономят деньги для тех, кто может позволить себе первоначальные затраты. Часто они являются арендаторами, не контролирующими выбор оборудования, такого как циркуляционные насосы. Стандарты являются одним из лучших способов гарантировать, что домохозяйства с низким доходом не останутся без внимания и получат равный доступ к преимуществам энергоэффективности и декарбонизации.

Экономия денег и планеты

Повышение энергоэффективности и сокращение загрязнения климата с помощью таких технологий, как интеллектуальные и эффективные циркуляционные насосы, помогают нам лучше интегрировать возобновляемые источники энергии в сеть и могут даже снизить стоимость электроэнергии. Они могут сэкономить всем нам деньги на счетах за коммунальные услуги, а также окупить себя за счет экономии, экономии энергии и воды, сокращения выбросов и обезуглероживания наших зданий перед лицом климатического кризиса.
