Как подключить автомат в щитке

В электротехнике много задач, которые на первый взгляд могут показаться плевыми. Однако небрежное или сделанное без внимания к кажущимся мелочам их выполнение может привести к нехорошим последствиям.

Вообще все работы, которые проводятся в электрическом щитке, следует относить к работам, требующим особого внимания и тщательности. Не зря с электрическим щитком у многих ассоциируются суровые привешенные к ним предупреждающие таблички со знаком опасности

Оборудование щитка

Щит питания — это обычное средство для подачи электрического питания в любую потребляющую подсеть. И это единственное средство связи внутренней сети с внешней силовой электросетью.

Наша внешняя электрическая сеть подводит к нам — потребителям — электричество переменного  тока, имеющее частоту 50 Гц и три фазы. Амплитуда в каждой фазе достигает 220 В, фазы сдвинуты во времени относительно друг друга на 120°, то есть максимумы и минимумы пульсации напряжения не совпадают во времени. А если сложить колебания напряжений в двух разных фазах друг с другом, то получится кривая, дающая амплитуду уже в 380 В. Опасно для жизни напряжение в 220 В, но 380 В больше и значит, еще опаснее.

Схема подключения этажного щита к квартирам лестничной площадки

В данном случае и к квартире 1 (вводной автомат QF1), и квартире 2 (QF2) подведена одна и та же фаза L1  (красный провод), хотя возможна и другая разводка фаз

Как видим, на этой схеме изображены только квартирные счетчики и двухполюсные автоматы, отключающие и счетчики, и сразу всю квартирную электросеть. На следующей схеме показан примерный комплект всего оборудования, питающего одну квартиру.

Оборудование щитка для питания одной квартиры, схема

Общий пакетник – на входе
После счетчика – УЗО, защищающее всю квартирную сеть
из 3 подсетей, на каждой из которых стоит автомат, соответствующий токовой нагрузке, рассчитанной по максимальной мощности каждой подсети

Здесь изображено пять автоматов, но бывает и больше. Например, в системе питания частного дома с развитым хозяйством. У такого потребителя и щитков бывает несколько: общий, в доме и еще в гараже, в мастерской и т.д. И везде для обеспечения безопасности с максимальной точностью по месту возможной неполадки используются защитные выключатели.

Автоматические выключатели

Собственно говоря, такие отключатели были автоматическими всегда. И до сих пор используются плавкие предохранители, в них чувствительный элемент — проволочка рассчитанного сечения — просто плавится от превысившего номинал тока, и тем и обеспечивается автоматизм защиты.

Устройства автоматического выключателя ВА63

В нынешних автоматах установлены два размыкателя: медленный, который срабатывает от теплового действия тока, превысившего номинал (на 40–50%), на биметаллическую пластинку и быстрый, работающий как электромагнитное реле размыкания (превышение на 100–200% или больше, в зависимости от класса). Если первый не позволит включить в сеть чрезмерную нагрузку, то второй быстро среагирует на короткое замыкание.

После срабатывания автомата необходимо найти причину и устранить ее: выключить лишние электроприборы, найти КЗ и починить проводку. После чего автомат можно включить снова, так как он многоразовый, в отличие от плавких предохранителей.

На щитках электропитания предохранители устанавливаются обычно в ряд, так удобнее их подключать к сети и работать с ними: выключать обслуживаемые ими подсети по мере необходимости или включать. Автомат, таким образом, вполне может использоваться еще и как обыкновенный выключатель. И по этой причине их часто устанавливают и отдельно, непосредственно около каких-то мощных потребляющих устройств.

В щитке сегодня используется монтаж автоматов и другого оборудования на DIN-рейки. Это удобно, своими руками даже без инструментов — простое защелкивание установочной пластинки. Ориентированы автоматы в ряду одинаково, иначе и не поставишь, сверху клемма входная, снизу — выходная. Они так и называются верхняя и нижняя, еще входную называют контактом неподвижным, выходную — подвижным, то есть размыкаемым.

Как правильно подключить автоматы

Этот момент нельзя обойти вниманием, так как о нем специально сказано в ПУЭ — Правилах устройства электроустановок — «Библии» электромонтажника.

Как подключить автоматический выключатель

Пункт 3.1.6 ПУЭ, касающийся правильного подключения автоматов в щитке

О плавких предохранителях, пробках в ПУЭ беспокойство такое же, как в случае с патроном для лампочки, например. Подводить напряжение нужно так, чтобы фазный провод был спрятан подальше от пальцев человека — к центральному контакту патрона, а не к резьбе цоколя. У плавкой пробки патрон точно такой же, как у лампочки.

А вот для автоматов одностороннее питание, вероятно, означает расположение фазных приходящих проводов с одной стороны при подключении автоматов в ряд. У автоматов это верхние клеммы. Таким образом, все подходящие фазы должны быть сверху, а отходящие в квартиру — снизу. Что и обеспечивает нам установка автомата на DIN-рейку в щитке.

Установка автоматов на DIN-рейке

Направление подключения автомата на щитке в соответствии с ПУЭ и схемой автомата

Все оборудование, если его не так много, можно собрать в щитке на одной DIN-рейке, и это удобно, а значит понятно и наиболее безопасно.

Монтаж автоматических выключателей

Все входные провода, идущие от фазных проводов подъезда, подключаются с одной стороны — сверху, а снизу потом очень удобно делать разводку по квартирным подсетям всем по очереди. При однофазном подключении схема наиболее проста.

Щиток со счетчиком и предохранителями

При трехфазном напряжении, проводимом в квартиру, лучше разбить автоматы по группам, относящимся к разным фазам, и обязательно промаркировать фазы. Лучше всего это делать, используя всем понятную стандартную маркировку фаз цветом изоляции проводов:

• нулевая фаза — синий провод;
• заземление — желто-зеленый полосатый;
• фазы 1, 2, 3: красный, белый, черный и т.д.

Различные провода

Однако, если электропроводка идет от одних устройств щитка к другим, например, от пакетника или двухполюсного автомата к счетчику, после счетчика на УЗО, потом на три автомата разводки на подсети, то можно поместить в щиток несколько DIN-реек и расположить автоматы после счетчика уровнем ниже. Главное, чтобы было просто и наглядно.

Подключение автоматического выключателя

Автоматы различаются количеством размыкаемых линий. Самый простой — однополюсный автомат, его ставят для размыкания подключаемых в квартире подсетей: освещения, розеточную и так далее. Двухполюсный автомат разъединяет фазу и ноль, это делается при подсоединении всего однофазного электропитания вместе со счетчиком, чтобы была возможность полностью электрически разорвать связь с внешней сетью.

Четырехполюсный автомат обычно нужен при установке в квартире или доме мощного трехфазного оборудования или когда делается подводка трехфазной сети.

Подключение автоматов

Если  в схеме в распределительном щите присутствует УЗО, то его следует установить так же, как двухполюсный автомат или как автомат с большим числом полюсов — 3, 4.

Правильное подключение проводов к автоматам

Провод в клеммах зажимается винтом, конец его необходимо обработать.

Изоляция отрезается на глубину гнезда клеммы. Это примерно 10 мм. Изоляцию можно снять, предварительно надрезав ножом, лучше специальным для снятия изоляции.

Разделка конца кабеля ножом для снятия изоляции

Заправленный в клемму провод должно быть видно, потому что изоляцию заправлять в клемму совсем ни к чему, а снаружи, если осталось 1-2 мм голого провода, то это не страшно.

Провод засунули в клемму

Провод можно согнуть подковкой для лучшего сцепления с прижимной пластинкой в клемме. Медь металл достаточно мягкий и вязкий, он хорошо зажимается в клемме. Однако не нужно переусердствовать, если жилу слишком расплющить, она может при легкой деформации отломиться. Но и недожимать нельзя, контакт должен быть хороший и надежный. После окончания затягивания винта клеммы необходимо убедиться в надежности соединения — слегка подергать.

Многожильный провод: как поставить автомат своими руками

Если провод многожильный, то конец лучше заделать основательно.

Потому что скручивание и лужение делать нельзя.

Если скрученную многожилку зажимать в клемме, то зажатыми окажутся только часть жилок, причем сжатие будет их деформировать так, что они легко будут перекусаны: тонкие жилочки провода каждая по отдельности очень непрочны. В итоге все соединение станет «надорванным». Контакт в результате разрыва некоторых жил станет заметно хуже, оборванные жилки будут неизбежно порождать искрение, может быть даже и незаметное сначала. Чисто физически такое соединение будет плохим.  А со временем будет ухудшаться, подгорать, гореть и …

Пропайка конца или лужение тоже плохо. Во-первых, припой, металл для зажатия еще хуже, чем многожильная медь. Он сразу же от деформации будет крошиться на куски. Контакт станет плохим, будет нагреваться, искрить на трещинах, а припою не много надо, чтобы расплавиться. И он постепенно станет «плыть», стекать вниз под провод, все более ухудшая контакт, и …

 Многожильный провод нужно качественно подготовить к контакту. Самый лучший способ при этом — надевание обжимного наконечника НШВИ с изолирующим колпачком и обжим щипцами. Равномерная опрессовка дает хороший, профессиональный, прочный конец провода, который можно будет зажать в любую клемму.

Различные наконечники проводов Наконечник штыревой втулочный изолированный (НШВИ) выпускается в большом ассортименте

Наконечники подбираются по параметрам проводов, которые рассчитаны от токовых нагрузок.

Использование НШВИ для установки автоматических выключателей: конструкция, типоразмеры, инструмент

Приобретать лучше всего одновременно провод и подходящие наконечники к нему вместе со всем закупаемым оборудованием. Тогда это и будет культура электромонтажных работ своими руками.

Действительно, для этого нужны только хорошие руки и хорошие опрессовочные клещи — кримперы (их типы указаны  к наконечникам в правой части таблицы).

Специальный инструмент для опрессовки

Подготовка провода к опрессовке

Подготовка провода для автоматов в распределительном щитке к опрессовке состоит в зачистке конца провода от изоляции на длину, равную длине металлической втулки наконечника. После этого провод аккуратно распрямляют, можно чуть-чуть скрутить жилки, чтобы кончик был аккуратным плотным жгутиком, но несильно. Теперь нужно заправить провод в наконечник. Размеренным спокойным движением, можно чуть ввинчивая, вталкиваем провод во втулку — коническая расширяющаяся часть выхода из отверстия втулки спокойно сожмет жгут провода, и он окажется плотно заправлен в отверстие. При этом не допускаем загибов жил обратно — все жилки должны оказаться внутри колпачка. Важно, чтобы он достиг конца втулки.

Теперь заправляем провод с надетым наконечником в отверстие щипцов — кримперов, соответствующее размерам НШВИ. Опрессовка делается одним движением на сжатие клещей. Они работают на дозированное сжатие — создается усилие необходимое, но и достаточное. Сжимая рукоятки клещей, добиваемся щелчка. Это значит, пружинно-рычажный механизм достиг определенной степени компрессии и зафиксировал наконечник. Теперь можно его спокойно вынимать из гнезда, наконечник абсолютно надежно сидит на проводе. Он одноразовый, не снимается.

Если снять его можно, приложив усилие, значит что-то неправильно: скорее всего, наконечник подобран не по сечению провода. Или конец провода был уже испорчен — неаккуратно снята изоляция, погнуты или запутаны проводнички, конец был взят старый, с которого сняли наконечник. Ведь провод зашел же практически свободно, сознайтесь, вспомните, как Вы его заталкивали своими руками! Такой наконечник жалеть не надо, контакт от него все равно был бы ненадежным, выгорающим, постепенно ухудшающимся и…

Чтобы поменять наконечник на другой — если взяли и обжали, а надо было не такой! — лучше всего срезать конец провода и повторить все заново. Нужно от такого конца провода избавиться и взять в работу свежий.

Подключение нескольких проводов к одной клемме

Схема подключения автоматического выключателя в верхней части содержит интересную деталь. Ряд верхних автоматов в распределительном ящике должен быть подключен к одному и тому же проводу. Один и тот же фазный провод идет сразу на три автомата (или больше). И тут же напрашивается мысль: а как бы подключить автоматический выключатель одним проводом!

Схема подключения автомата

Или на схеме подключения автомата при их включении пользоваться какими-то еще дополнительными клеммниками или переключателями?

Есть простой и внятный способ.

Выпускается шина для подключения сразу нескольких устройств к одному проводу — гребенка в просторечии. Основное ее «тело» изолировано, контакты, которые нужно подключать к автоматам, бывают подвижны и выполнены в виде пластин из хорошей латуни, обеспечивающей идеальный контакт.

Шина-перемычка, для подключения одного провода к группе контактов Шина-перемычка: схема

Бывают шины с монолитной гребенкой, где контакты располагаются на определенном расстоянии, а бывают со скользящими контактами

Выпускаются шины и для нескольких фаз. Нужно разобраться и правильно подключить

А можно сделать такую гребенку своими руками.

Многоконтактная шина-гребенка своими руками Многоконтактная шина-гребенка своими руками

Гребенка из длинного неразрывного провода лучше тем, что не придется в каждый контакт автоматов вталкивать два конца от разных проводов. Правда, на первом или на последнем автомате второй провод воткнуть в клемму все-таки придется. Или нужно будет на конце самого провода, который идет от другого автомата, счетчика или какого-то клеммника, сделать вот такую гребенку. Что, согласитесь, как-то нелепо и не очень красиво.

При подключении двух проводников в одну клемму следует помнить, что В ОДНУ КЛЕММУ ПРОВОДА ВТЫКАТЬ можно только ОДИНАКОВЫЕ по толщине и типу. Ни в коем случае:

• не разного сечения,
• не разного металла,
• не разные по «жильности» — не одножилку с многожилкой.

При неверном выборе двух проводников возможен перекос контактной пластины при затягивании клеммы.

Отсюда плохой контакт одного или обоих проводников, местный перегрев при работе, искрение, обгорание, и…

Сгорело все

Ну и теперь — как подключить однополюсный автомат? Любой скажет: фи, так это чуть попроще, чем подключить розетку.

Похожие статьи:

Как правильно подключить автоматы в электрическом щите

Автоматические выключатели, в быту называемые автоматами, являются устройствами коммутации и защиты в электрических цепях. Чтобы в полной мере задействовать защитные функции, необходимо правильно выбрать и подключить автоматы в электрическом щитке. Основными факторами при этом являются выполнение требований проекта, правильный подбор защитных коммутирующих аппаратов по номинальным токам, применение кабелей и проводов достаточного сечения, величины и типа изоляции.

Проектирование

Необходимость подключения автоматов в электрощитах возникает с случаях

• нового строительства,
• замены старой проводки,
• модернизации электросети,
• добавления новых потребителей,
• выполнения ремонтных работ.

При новом строительстве, если его ведёт строительная организация, вопросы проектирования, подключения и сдачи объекта надзорным органам решает она. Если работы ведутся в индивидуальном порядке, лучше всего начинать с проекта. Сделать его может специализированная организация, либо застройщик самостоятельно, при наличии соответствующей квалификации. Наличие проекта или даже выполненного от руки эскиза, позволит наглядно увидеть, какие потребители окажутся на линиях, сколько их будет запитано от каждого автомата щитка. Эти сведения нужны для оценки величины нагрузки, правильного определения количества автоматов и номиналов защиты.

На этапе проектирования желательно предусмотреть раздельные линии питания сильноточных, и слаботочных цепей, например таких, как розетки и освещение. Современное освещение характеризуется крайне низким энергопотреблением, в то время как токи в линиях, питающих розетки достигают десятков ампер. По этой причине защита, настроенная на 10-16А, будет плохо работать с освещением в квартирах. Несмотря на некоторое увеличение количества необходимой коммутационной аппаратуры, такая схема обеспечивает лучшую безопасность.

Выбор коммутационной аппаратуры

Не стоит ориентироваться на применение дешёвых коммутирующих устройств без защитных функций, таких как пакетные переключатели. Без защитного отключения, в случае перегрузки или короткого замыкания, возможно возгорание проводки.

Задача автомата не допустить превышения тока в линии и её нагрева проводов до опасных значений. Поэтому номинал токовой защиты коммутирующего устройства выбирается таким, чтобы выполнить автоматическое отключение при превышении максимального тока в линии. Одновременно он должен выдерживать номинальную токовую нагрузку всех подключенных потребителей.

При выполнении ремонтных работ следует устанавливать автоматы с таким же номиналом и характеристикой, как и заменяемые.

При замене старой проводки, или модернизации электросети нужно учитывать наличие и расположение мощных потребителей типа:

• стиральной или посудомоечной, машины;
• электрического бойлера;
• всевозможных обогревателей;
• теплых полов.

Исходными данными при выборе номинала токовой защиты являются сечение проводника питающей линии и максимальный потребляемый ток. При использовании медных проводов максимальный ток в линии составляет ориентировочно 10А на 1 мм² . Например, медный проводник сечением 2,5 мм² выдерживает ток I _max = 25А. К линии подключена стиральная машина с номинальным потребляемым током I _ном = 10А. Следует выбрать автомат с током срабатывания защиты I _защ в интервале I _ном ≤ I _защ ≤ I _max. Внутри допустимого диапазона лучшим вариантом будет выбор номинала I _защ ближе к потребляемому току, чем к максимальному. То есть, в данном примере лучше использовать выключатель на 10-12А.

Выбор проводов и кабелей

При выборе питающих проводов и кабелей следует руководствоваться данными о

• материале проводника;
• сечении токопроводящей жилы;
• типе изоляции;
• области применение.

При выборе материала проводника между медью и алюминием предпочтение следует отдать медным проводам. Сечение токопроводящей жилы должно выдерживать максимальный ток, который для меди составляет 10 А на 1 мм². Сечение алюминиевых проводов следует выбирать с коэффициентом 1,4 относительно медных, или из расчёта 7А на 1 мм² .

Изоляция должна быть рассчитана на используемое напряжение. При наличии в обозначения кабеля маркировки негорючести «нг» и низкого дымовыделения «LS» или «HF» лучше выбрать именно такие провода.

По условиям применения проводниковая продукция разделяется на уличное, внутреннее применение, сигнальные и силовые кабели. Кроме того существуют специальные исполнения изоляции для высоких температур и влажных помещений.

Подключение автоматов в щитке

Подключение входящей питающей линии, как правило, производится сверху. Отходящие линии располагаются снизу. В однофазной сети активным является фазный провод, его подключают к верхним зажимам всех автоматов параллельно.

При наличии трёхфазной сети все три фазных провода распараллеливаются на каждый выключатель. Хорошим решением будет промаркировать фазы различным цветом, или буквами, например, A, B, C, и выполнить расключение, соблюдая порядок чередования фаз.

Нулевой и заземляющий провода присоединяют к отдельным клеммным соединителям внутри щитка.

Для распределения питания от входящего фазного провода к каждому коммутирующему устройству применяют проволочные перемычки или специальный гребешковый соединитель.

Важно постараться обеспечить равномерную загрузку автоматов. С этой целью отходящие линии нужно сгруппировать так, чтобы подключенные к ним потребители обладали примерно равной мощностью. Если оказалось так, что несколько мощных нагрузок оказались на одной линии, придётся увеличить номинал токовой защиты, а лучше проложить дополнительную линию питания и разделить нагрузку на два автомата.

Критичные к электропитанию потребители, такие как системы отопления, водоснабжения, желательно подключать к отдельному выключателю. В случае проведения работ, связанных со снятием напряжения, такой подход позволит проводить работы без отключения жизненно важных систем.

Конструкции проводных зажимов бывают винтовые, с хомутом или под шайбу. В зависимости от типа зажима может потребоваться оконцевание проводов специальными опрессовываемыми гильзами или кабельными наконечниками.

Категорически не рекомендуется:

• соединять вместе медные и алюминиевые провода;
• в одном зажиме зажимать одножильные провода различного сечения;
• завышать номинал токовой зашиты.

Надежно соединять алюминиевые и медные провода возможно с применением специальных алюмо-медных опрессовываемых гильз или зажим через разделитель,  не допускающий их прямого контакта.

При зажиме проводов различного сечения существует риск недостаточно плотного контакта провода меньшего диаметра. Как вариант можно выполнить соединение пайкой или опрессовкой в гильзе, после чего зажать  к клемме.

Спустя 2-3 месяца после монтажа рекомендуется проверить плотность затяжки винтовых соединений, ослабленные подтянуть.

Как собрать распределительный щиток: видео

Читайте также:

Сборка электрощита, монтаж, подключение, схема сборки, правила

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

• марка провода и сечение жилы, мм²;
• мощность;
• потребляемый ток;
• тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Или даже так:

где

• 1 — вводной АВ;
• 2 — счётчик;
• 3 — нулевая шина;
• 4 — шина заземления;
• 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

• мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
• двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
• в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
• для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
• то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

• все провода внутри щитка должны быть такого же сечения, как и вводной провод;
• любой модуль должен иметь вход вверху, выход — внизу;
• если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

• предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
• фиксация модулей на дин-рейках с помощью специальных крепежей;
• установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
• раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
• монтаж нулевого провода. Все провода монтируются за дин-рейкой;
• подтяжка всех соединений с помощью отвёртки;
• подача напряжения на автомат ввода и проверка работоспособности модулей;
• проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

Как правильно подключить автоматы в электрическом щите своими руками

Электросчетчики и узо

Обычный человек вряд ли знает способы подключения автоматического выключателя. Прочитав эту статью, вы узнаете, для чего нужны автоматы, как определить, где именно они расположены и что делать, если они сработали.

1

Автоматический выключатель – для чего он необходим

Предназначение автоматов заключается в коммутировании электрических цепей, то есть в отключении и включении в случае необходимости. Внимательно рассмотрев данный аппарат, можно заметить небольшой рычажок, посредством которого владелец квартиры сможет выключать или включать электрическую цепь. Однако в названии имеется слово «автоматический», что намекает нам, что срабатывание осуществляется в автоматическом режиме.

Автоматический выключатель нужен для отключения и включения при необходимости электрических цепей

Это происходит в одном из двух случаев:

• Протекание по цепи тока, превышающего допустимые пределы. Отключение может произойти не сразу, но чем выше значение, тем быстрее аппарат отключит электрическую цепь.
• В случае короткого замыкания. Тогда сработка происходит мгновенно, в течение нескольких долей секунды.

Каждому человеку, который собирается своими руками произвести подключение электрических автоматов в щитке, при работе необходимо быть максимально аккуратным и внимательным, не допускать соприкосновения с оголенными проводами и соблюдать все правила электрической и пожарной безопасности.

2

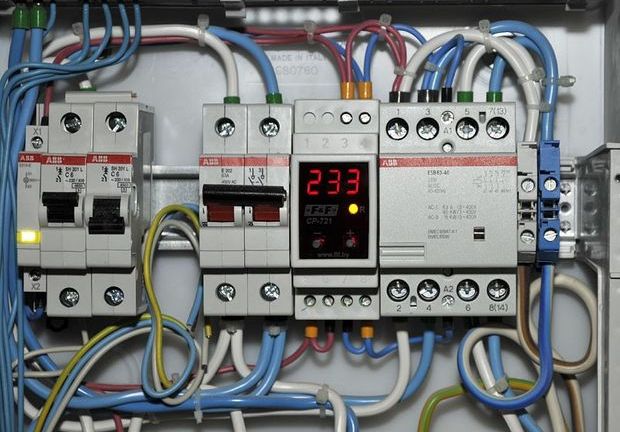

Покупка автоматов – на что следует обратить внимание

Правильно подобранный аппарат – это залог надежной работы всех электроприборов в вашей квартире, поэтому к выбору нужно подходить ответственно. В идеале – обратиться за помощью к электрику, который подскажет, какая модель подойдет в вашем случае. Если же такой возможности не представилось, то следующая глава специально для вас.

Чтобы электроприборы в доме работали без перебоев, нужно серьезно подойти к выбору  аппарата

Итак, все характеристики, имеющие вес при выборе аппарата, указываются на маркировке товара. Для начала обратите внимание на торговую марку, которая обычно расположена в верхней части панели автомата. Экономить при покупке не стоит, отдавайте свое предпочтение проверенным брендам, к примеру, EKF, IEK, Schneider Electric, Merlin Green, Hager, Legrand, ABB. Эти производители выпускают качественную продукцию, которая отличается замечательными эксплуатационными характеристиками, а также надежностью и длительным сроком службы.

Частота и номинальное напряжение – это еще один важный момент. В большинстве случаев встречается надпись «220/400V/50Hz», которая значит, что устройство предназначено для работы с током частотой 50 Гц в однофазных и трехфазных цепях. Это самый оптимальный вариант для любого владельца квартиры, поскольку идеально подходит для обеспечения надежной защиты всех современных приборов и устройств.

Одним из самых главных параметров является величина номинального тока. Она указывает максимальное значение тока в амперах, протекающего через автомат в течение очень длительного времени без его отключения. В случае превышения значения номинального тока задействуется тепловой расцепитель, который отключает от сети автомат. Чем больше превышение, тем скорее произойдет срабатывание прибора. Следует помнить, что номинальный ток выбирается в соответствии с сечением провода или кабеля, но никак не мощности нагрузки. В данном случае выключатель препятствует перегреву проводов во время протекания электрического тока.

Еще один значительный фактор – это количество полюсов. В частных домах и современных квартирах нашли применение выключатели с количеством полюсов от одного до четырех. Однополюсные и двухполюсные устройства используются в однофазных цепях, остальные – для защиты трехфазных цепей. Количество модулей, или мест для автоматов полностью соответствует количеству полюсов. На один модуль приходится 17,5 мм.

Номинал автомата определяется в соответствии с сечением проводов и кабелей

Чтобы не было проблем с тем, как правильно подключить автоматы в электрическом щите, необходимо следовать двум простым правилам:

• Номинал автомата должен определяться исходя из сечения проводов и кабелей, но не нагрузки.
• Сечение кабеля соответствует максимальной нагрузке при включенных в электрическую сеть приборов.

3

Инструменты при подключении – что нам понадобится

Установка автоматических выключателей – это процесс довольно сложный, однако при должном внимании выполнить все операции сможет любой человек. Открыв распределительный щит, вы видим, что электрооборудование прикреплено к специальной DIN-рейке посредством специальной защелки. Ширина указанной рейки составляет 35 мм.

Процесс установки автоматических выключателей может вызвать трудности

Далее следует перечень основных инструментов, которые потребуется при монтаже счетчиков:

• Индикаторная отвертка
• Стриппер – специальный инструмент, используемый при снятии изоляции
• Кабелерез или обычные кусачки
• Пассатижи различных размеров
• Набор отверток с крестообразным и прямым шлицем
• Кримпер – прибор для обжима наконечников в случае работы с многожильными проводами.

4

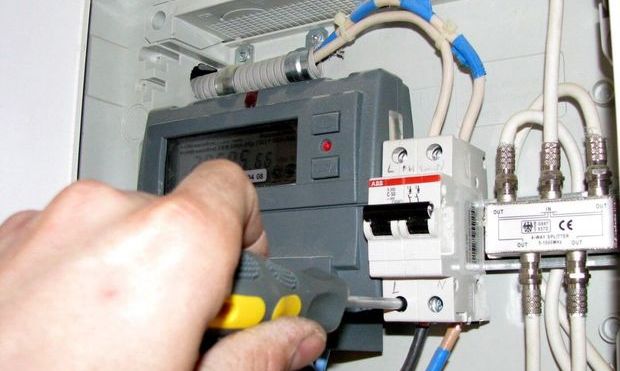

Процесс подключения – выполнение своими руками

Все необходимые инструменты у нас под рукой, устройство, соответствующе показателям электрической цепи, тоже уже приобретено. Осталось только узнать, как правильно подключить автомат в электрощитке. В первую очередь необходимо полностью обесточить электрощиток, а также принять меры по препятствию внезапного включения напряжения. Чтобы убедиться в отсутствии напряжения сети, следует воспользоваться индикаторной отверткой.

Процесс монтажа непосредственно автомата очень прост, достаточно всего лишь защелкнуть устройство в любом свободном месте на DIN-рейке. Если слева или справа имеются пустые промежутки для новых модулей, следует воспользоваться ограничителем, задача которого заключается в обеспечении неподвижного состояния статичного счетчика. Далее порядок несколько отличается, в зависимости от количества полюсов:

• В случае подключения однополюсного выключателя с нижней клеммы должна отходить фаза защищаемой цепи, а на верхнюю — фаза УЗО или устройства ввода.
• Двухполюсные автоматы не сильно отличаются, поскольку на левую верхнюю и нижнюю клеммы подаются аналогичные фазы, тогда как на правые клеммы подается ноль и уходит, соответственно, тоже ноль.
• Трехполюсный выключатель – верхние фазы подаются исходя из порядка их следования, слева направо – А,В,С (L1, L2, L3). Уходят фазы в аналогичном порядке с нижней части устройства.
• Четырехполюсный прибор практически не отличается от трехполюсного. Добавляется лишь по одной правой клемме сверху и снизу, которые служат для нулевого прохода.

Следует помнить, что к верхним клеммам крепятся только входящие провода, тогда как отходящие устанавливаются на нижние. Прокладывая провода, необходимо избегать появления резких поворотов. Это связано с тем, что в дальнейшем могут появиться заломы, провоцирующие сбои в электропитании. После прокладки проводов отмеряется длина, необходимая для нормального свободного вхождения в клемму, а лишняя часть при помощи кусачек удаляется.

Обязательное условие — это соблюдение всех правил техники безопасности! С электричеством шутки плохи, лучше лишний раз перестраховаться, чем потом оказаться в больничной койке.

Теперь в ход идет стриппер, при помощи которого удаляем изоляционный материал с конца кабеля на 10 мм. При работе с обычными проводами можно приступать к следующему этапу, но если вы приобрели многожильные кабеля, то в обязательном порядке потребуется оконцевать их наконечники посредством кримпера. Если данного инструмента у вас нет, то работать с многожильными проводами категорически запрещено.

Сам автомат нужно защелкнуть в любом свободном месте на DIN-рейке

Выполнив все основные действия, рекомендуется еще раз проверить правильность подключения автоматического выключателя и соответствует ли результат ваших усилий схеме этого щита. Далее нужно расположить кабеля в клеммы автоматов и зажать отверткой. Не рекомендуется затягивать до конца со всей силы, это может навредить корпусу устройства.

Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. На этом установку можно считать оконченной. Внешне все кажется достаточно простым и очень быстрым, на деле же потребуется потратить немало времени и усилий, чтобы добиться желаемого результата, особенно если вы не знали, как подключить автомат в щитке,и делаете это в первый раз.

5

Произошла сработка выключателя – что делать

Следует отметить некоторые важные моменты при эксплуатации автоматов. Например, что делать, если вдруг устройство сработало и отключило подачу электропитания. Необходимо выяснить причину проблемы и по возможности устранить ее источник. Хотя большинство людей спешат сразу же заново включить прибор, что является в корне неверным. Хотя бы потому что при отключении происходит сильнейший перегрев внутренних компонентов, особенно соленоида и биметаллической пластины теплового расцепителя. Следует выждать около десяти минут, чтобы устройство вернулось к нормальным рабочим температурам, после чего можно попробовать его включить.

Не следует сразу же включать устройство, если оно сработало

За эти десять минут можно прогуляться по дому или квартире с целью обнаружения неисправностей. Нужно внимательно осмотреть все бытовые приборы, подключенные к сети, а также розетки. Горячие штепсельные вилки, потемнение от воздействия огня, появление характерного горелого запаха указывают на источник отключения автоматов.

Если имеется несколько автоматов, необходимо последовательно включать их, чтобы локализовать проблемный участок. Так, могут проявиться такие проблемы, как отключение автомата ввода, что позволяет выявить конкретную электрическую цепь. В данном случае следует найти устройство, приведшее к замыканию, которым может оказаться сгоревшая лампа с замкнутой нитью накала или оплавленная изоляция.

Порядок действий прост: выключаем автомат и отключаем от сети все приборы, потребляющие энергию из данной сети, после чего включаем выключатель. Если он заработает, значит, проблема однозначно в одном из бытовых приборов. В противном случае имеются нарушения проводки или схемы подключения, тогда уже рекомендуется вызвать электрика, поскольку самостоятельно исправить ситуацию будет очень сложно.

Самая частая причина сработки – это одновременное включение большого количества устройств или же подключение к сети техники, потребляющей слишком много электричества. К примеру, одновременно включены кондиционер, стиральная машина, духовая печь или мощный обогреватель. Естественно, автомат не способен справляться с многократной возросшей нагрузкой, следствием чего является его отключение. Решение проблемы максимально простое – выключить некоторые приборы, чтобы уменьшить нагрузку на сеть.

Проблемы с распределительным щитком могут возникать в жаркую летнюю погоду. Причиной этому является дополнительное воздействие тепловой энергии на прибор, что может привести к отключению. Как показывает практика, подобные явления происходят лишь со старыми устройствами, тогда как современные аппараты практически невосприимчивы к внешним погодным условиям. Это в очередной раз возвращает нас к тому, что покупать необходимо лишь качественные автоматы от лучших производителей.

Cхема подключения УЗО, как монтировать УЗО в электрическом щитке

Устройства защитного отключения (УЗО) — это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». В зависимости от величины дифференциального тока схема с УЗО может предотвращать поражение человека электричеством или предупреждать возникновение пожара из-за неисправностей в электропроводке.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

• устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
• защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления». В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

Схема электрощитка в квартире — подключение автоматов, узо

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Схема №5

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Особо стоит отметить, что каждому отдельному УЗО нужна своя шинка для нуля. Иначе они будут все вместе синхронно срабатывать в случае утечки в любой группе кабелей. А вам чтобы найти поврежденную проводку, придется физически отсоединять нулевые жилы с шинок.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Схема №6

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
	IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Статьи по теме

3 правила как заменить автомат под напряжением и без

Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.

Случиться это может по разным причинам:

• подгорели контакты

• автомат перестал держать нагрузку

• частые ложные срабатывания и т.д.

Наиболее распространенный случай — это выгорание контактов.

Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.

Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.

Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.

Рассмотрим два варианта:

• замена автомата со снятием напряжения

• замена под напряжением

Как заменить автомат в щитке

Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.

После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.

Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.

Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.

Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.

Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.

Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.

Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.

Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.

Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.

Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.

Далее отводите провода в сторону и приступаете к демонтажу выключателя.

Как снять автомат с рейки

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Монтаж автомата в щитке

Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.

Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.

Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.

Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.

В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.

При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.

Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.

Профессионалы используют в этом деле специальные динамометрические отвертки.

Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.

Вторая — подключение нескольких жил разного сечения под одну клемму.

Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.

После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.

Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.

Если он у вас конечно имеется.

Замена автомата под напряжением

Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.

Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.

Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.

Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.

От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».

Через них фаза и ноль поступают на пакетный переключатель (пакетник).

В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.

Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.

Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.

Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.

Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).

Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.

Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.

Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.

Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.
Пригласите для этого дела опытных электриков.

Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.

Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.

Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.

Второе — работать нужно не голыми руками, а в перчатках.

Если у вас есть диэлектрические, это наилучший вариант.

При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.

Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.

Пошаговая инструкция и опасности при замене

А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.

Менять вы его будете хотя и под напряжением, но без нагрузки. Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением.

Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.

Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится.

Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.

После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.

Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.

Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.

Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.

Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.

Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.

И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.

Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.

После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.

Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.

При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.

Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.

Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.

При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.

Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.

Такими подключают под напряжением вводной кабель на проводах СИП.

Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.

Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.

В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.

Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.

Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.

Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.

Статьи по теме
