Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме».

В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило».

То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов

стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата — ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают. Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Понравилась статья — поделись с друзьями!



Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке. Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом. С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Как подключить автомат в щитке

Если спросить любого человека, неискушенного в электротехнике, что находится в электрическом щите, то последует немедленный ответ – автоматы. Хотя там могут помимо автоматических выключателей (именно такое правильное название автоматов) могут находиться УЗО, дифференциальные автоматы, выключатели нагрузки, контакторы, импульсные реле и еще много чего другого. Цель этой статьи узнать, как из всего многообразия модульных устройств выделить именно автоматические выключатели, для чего они предназначены, как их правильно выбрать, как подключить автомат в щитке и что делать при срабатывании.

Как подключить автомат в щитке

Зачем рядовому потребителю знания об автоматических выключателях

С первого взгляда может показаться, что обычному человеку, абсолютно не знакомому с инженерной наукой в целом и электротехникой в частности, не нужно ничего знать об автоматических выключателях, ведь проводку в квартире или доме сделали профессионалы. Возможно, что это и так, но что будет делать человек, если вдруг пропадет напряжение во всей квартире или доме или в какой-то их части. Конечно, человек откроет щиток, посмотрит какой автомат «выбило», и вновь переведет рычажок в положение «вкл».

Именно в этом действии и кроется главная ошибка «обычных людей», ведь прежде, чем включать сработавшее модульное устройство надо разобраться в причине его срабатывания. Поэтому не стоит удивляться, когда после повторного включения сразу или через некоторое время следует повторное выключение. Не устранив причину, никогда не стоит повторно включать модульные устройства, в том числе и автоматические выключатели (в дальнейшем автоматы). Это может привести к печальным последствиям как для здоровья и жизни человека, так и для имущества.

С автоматическим выключателем в этой квартире явно что-то не так

Дело в том, что на разные устройства защиты возложены свои функции, поэтому и причины срабатывания автоматов и устройств защитного отключения (УЗО) совершенно разные. И в большинстве случаев это не касается качества монтажа электрической проводки. Конечно, опытный электрик всегда найдет причину. Но если казусы с электричеством происходят ночью или в выходной день, то не каждый электрик согласится оперативно решить возникшую проблему, а если и согласится, то за срочность хозяева должны будут хорошо заплатить из своего кармана.

Как говорят сами электрики – 50% случаев срабатывания устройств защиты банальны и происходят по вине самих хозяев и электропроводка здесь ни при чем. Именно поэтому элементарные базовые знания об устройствах защиты, их назначении и правилах реагирования при их срабатывании очень пригодятся. Авторы статьи постараются все объяснить понятным языком, не вдаваясь в дебри технических нюансов, которые будут интересны только специалистам, но не «обычным людям».

Что такое автоматический выключатель и для чего он нужен?

Автоматический выключатель (автомат) – это такой аппарат, который призван коммутировать (другими словами, включать и отключать) электрическую цепь. То есть здесь имеется в виду то, что можно вручную при помощи рычажка включать и выключать электрическую цепь.

Автоматические выключатели различным количеством полюов

Однако само название — автоматический выключатель, говорит о том, что автомат должен автоматически выключать нагрузку. В каких случаях это происходит?

• Когда защищаемой автоматом цепи протекает ток, который превышает допустимый. И чем больше превышение тока, тем быстрее происходит отключение.
• Когда в защищаемой цепи возникают очень большие по значению токи, которые несвойственны нагрузке – так называемые токи короткого замыкания. В этих случаях автомат реагирует очень быстро – в течение долей секунд.

Перегрузка может возникнуть тогда, когда в одной цепи, защищаемой автоматом, одновременно включается одна мощная нагрузка, на которую не рассчитан ни кабель, ни автоматический выключатель или несколько мощных нагрузок. Например, в одной розеточной цепи из шести розеток одновременно включается электрочайник, утюг, электрокамин, микроволновая печь, пароварка и фен. Естественно, при такой нагрузке ток превысит свои номинальные значения намного, от этого будут сильно нагреваться провода, что может привести к плавлению изоляции и в дальнейшем к короткому замыканию. Автомат не должен этого допустить и должен отключить цепь еще до того, как провода будут сильно нагреваться.

Короткое замыкание может возникнуть и в розетке, и в патроне электрической лампы

Токи короткого замыкания могут возникнуть тогда, когда в каком-либо устройстве произойдет пробой изоляции на корпус или замкнутся фазный и нулевой проводники. Согласно закону Ома, чем меньше сопротивление, тем больше сила тока. Чем больше ток, тем сильнее идет тепловыделение, что приводит к расплавлению и возгоранию изоляции. Короткое замыкание является наиболее частой причиной возникновения пожаров в электропроводке. Именно потому на автомат возложена очень важная функция – моментально реагировать на токи короткого замыкания, то есть на такие токи, которые во много раз превышают номинальные. Время реакции автомата должно быть такое, чтобы провода не успели нагреться до опасных температур.

Из всего вышеизложенного следует один важный вывод: автоматический выключатель имеет предназначение защищать провода, кабели и различные включенные в цепь электрические приборы от перегрузки и короткого замыкания. Про человека нет ни слова. Поэтому следует уяснить главное – автомат не спасает человека от поражения электрическим током. Автомат спасает кабели и провода.

Приведем пример. Допустим, цепь освещения в квартире защищена автоматом на 10 Ампер и человек, меняя лампочку в светильнике, случайно коснулся фазного проводника, находящегося под напряжением, а другой частью тела коснулся заземленного корпуса холодильника. Через тело человека начинает протекать электрический ток, который зависит от сопротивления – чем оно больше, тем меньше ток. В расчетах принимают сопротивление человеческого тела равным 1 кОм, значит ток будет I=U/R=220/1000=0.22 A=220 mA. Для смертельного поражения током человеку достаточно 80 –100 mA, а автомат имеет номинальный ток в тысячи раз больший. Поэтому повторим – автомат не спасает человека от поражающих факторов электрического тока. Конечно, сработавший автомат может спасти чью-то жизнь, если он предотвратит возгорание электропроводки, но от прямого воздействия электрического тока на человека он не спасает.

Кратко о «внутреннем мире» автомата

Автоматический выключатель – это сложное электромеханическое устройство. Некоторые современные модели автоматов оснащены электронными блоками, которые точнее отслеживают протекающие токи, но мы в статье рассмотрим устройство «классики». Автомат в разрезе представлен на следующем рисунке.

Устойство автоматического выключателя

В верхней и нижней части автомата расположены клеммы, причем всегда принято, что вверху расположен вход, а внизу выход. Верхняя клемма жестко связана с неподвижным контактом, а нижняя связана с тепловым расцепителем, который представляет собой биметаллическую пластину, которая при нагреве изгибается. Конец биметаллической пластины гибким проводником соединен с одним из выводов соленоида электромагнитного расцепителя. Другой вывод соленоида гибким проводником связан с подвижным контактом.

Механизм расцепления устроен таким образом, что подвижный контакт подпружинен и надежно фиксируется как во включенном, так и во выключенном состоянии. Помимо этого пружины позволяют производить коммутацию очень быстро, что позволяет избежать сильного подгорания контактов при искровом или дуговом разряде, которые могут возникнуть именно в моменты отключения.

Механизм расцепления может приводиться в действие тремя способами:

• Включение автомата, то есть когда подвижный контакт прижимается к неподвижному возможно только ручным способом, через рычаг управления механизмом расцепления. Также ручным способом можно и выключить автомат.
• При перегрузках в цепи, ток, который превышает номинальный, проходит через биметаллическую пластину теплового расцепителя, нагревает и ее. Под воздействием температуры пластина изгибается и нажимает на рычажок механизма расцепителя, который отключает автомат. Чем выше перегрузка по току, тем быстрее нагревается пластина и тем быстрее происходит срабатывание механизма.
• Если в цепи возникают токи короткого замыкания, то ток, проходящий через соленоид электромагнитного расцепителя, индуцирует магнитный поток способный втянуть внутрь подпружиненный сердечник соленоида, который, в свою очередь, воздействует на подвижный контакт и размыкает цепь. Время реакции при этом может у хороших автоматов составлять тысячные доли секунды.

В момент отключения между подвижным контактом может возникнуть искровой разряд, который ионизирует атомы газов, входящих в состав воздуха. Ионизированный газ является хорошим проводником, поэтому может вспыхнуть электрическая дуга, температура в которой может достигать нескольких тысяч градусов. Естественно, такое тепловое воздействие очень быстро сожжет автоматический выключатель, если не принять специальных мер.

узо

Температура электрической дуги может достигать нескольких тысяч градусов

В автоматах всегда есть специальная дугогасительная камера, которая представляет собой набор медных или стальных покрытых медью пластин, которые изолированы друг от друга. Когда загорается дуга, она образует мощное магнитное поле, которое индуцирует в пластинах ЭДС, которое тоже образует свое магнитное поле противоположное по полярности. Эти поля взаимодействуют друг с другом, дуга втягивается в пластины дугогасительной камеры. Пластины «шинкуют» дугу на части и охлаждают ее, в результате чего она быстро гаснет. При горении дуги образуется большое количество газов, которые беспрепятственно выходят из корпуса автомата через специальное отверстие, расположенное снизу от дугогасительной камеры. Этот процесс может занять доли секунды, но даже этого времени достаточно для того, чтобы искровой разряд или дуга немного «подпалили» контакты.

Дугогасительная камера автоматического выключателя

Со временем, при частых включениях и отключениях автоматов, контакты подгорают. Были времена, когда контактные площадки автоматических выключателей делались из электротехнического серебра, есть такие аппараты и сейчас, но в бытовых электропроводках они не используются. Поэтому не надо без особой надобности «клацать» рычажком автомата, так как при каждом там действии как минимум проскакивает искровой разряд вызывающий эрозию контактов. Автоматы предназначены в основном для защиты кабеля или провода, а для коммутации есть специальные аппараты – выключатели нагрузки, называемые по-русски рубильниками.

Узнайте, как подключить дифавтомат, его назначение, основные схемы, часто допускаемые ошибки, в специальной статье нашего портала.

Как правильно подобрать автоматический выключатель

Прежде чем установить автоматический выключатель в электрический щит, его надо правильно подобрать, чтобы он соответствовал и кабелю и характеру нагрузки. Поэтому рассмотрим основные характеристики модульных автоматов, которые всегда указаны на их маркировке. Для специалиста маркировка говорит об очень многом, а для «обычного человека» не говорит ни о чем. Поэтому нужно научиться ее читать, тем более что сложного в этого ничего нет.

Ликбез по маркировке автоматов, подбор нужной модели

На рисунке представлена типичная маркировка для всех автоматических выключателей. Рассмотрим последовательно все пункты и попутно прокомментируем какие именно автоматы нужны для различных целей.

Маркировка автоматического выключателя

Торговая марка

В верхней части лицевой панельки автомата всегда указывается торговая марка, что иными словами означает фирму-производителя. Для аппаратов защиты это имеет огромное значение, так как лучше выбирать автомат от известного брэнда. Таковыми являются: ABB, Legrand, Hager, Merlin Gerin, Schneider Electric, IEK, EKF. В вопросе выбора конкретной модели и серии лучше посоветоваться с хорошим (не ЖЭКовским) электриком.

Номинальное напряжение и частота

Если на автомате имеется надпись 220/400V 50 Hz, то это означает, что данный аппарат может работать и как в однофазных, так и трехфазных цепях переменного тока с частотой 50 Гц. Большинство применяемых в бытовых проводках автоматы имеют такую возможность.

Номинальный ток

Это одна из главных характеристик, которая указывает какой максимальный ток в амперах может длительно протекать через автомат без его срабатывания. Обозначается он I_n. Если ток становится больше номинального на 13%, т. е. I=I_n*1.13, то начинает работать тепловой расцепитель, но время его срабатывания будет больше часа. По достижению I=1.45*I_nвремя срабатывания теплового расцепителя уже составит меньше часа и чем больше ток, тем меньше время срабатывания.

Номинальный ток автомата всегда должен соответствовать сечению кабеля или провода защищаемой им цепи, но не мощности нагрузки. Автомат не должен допустить их перегрева при протекании электрического тока, однако в реальной жизни часто происходит обратное.

Например, семья обзавелась стиральной машиной и при подключении ее в уже имеющуюся розетку через некоторое время в подъездном щитке выбивает автомат, так как суммарная нагрузка оказывается выше, чем он может допустить. Пришедший электрик из ЖЭКа предлагает «гениальное» решение поменять автомат на другой, с большим номинальным током. Например, в щитке стоял автомат на 10 А и его предлагается поменять на 16 А, а то и на 25 А, чтоб «надежнее» было. Автомат меняется и, на радость хозяевам, действительно его перестало выбивать при работе стиральной машины. А проводка сделана алюминиевым проводом сечением 1,5 мм², что далеко не редкость в домах построенных в эпоху СССР.

Естественно, что при пиковых нагрузках провод будет перегреваться, будет плавиться его изоляция, но автомат никак не будет реагировать, так как порог его срабатывания гораздо выше. К сожалению, такие ситуации далеко не редкость. И хозяевам очень повезет, если не будет возгорания, а возникнет короткое замыкание, которое заставит сработать автомат.

Следует уяснить простые правила, которые помогут выбрать правильный автомат, который гарантированно защитит проводку от перегрева.

• Сечение кабеля или провода должно соответствовать нагрузке.
• Номинал автоматического выключателя должен соответствовать только сечению кабеля или провода, но не нагрузке.

В приведенной таблице показано соответствие сечения медного кабеля или провода и номинальных токов автоматических выключателей. В любом случае необходимо руководствоваться именно таким соответствием и никак иначе. Никаких исключений и аргументов типа «я сто раз так делал».

электрический щит

Таблица соответствий сечения проводов и кабелей значению номинального тока автоматического выключателя. Рекомендуется распечатать и сохранить хотя бы до конца жизни

Из таблицы видно, что автомат не позволяет использовать все возможности кабеля или провода по пропусканию электрического тока, а ограничивает их. И это сделано намеренно, автоматический выключатель является своеобразным «слабым звеном», которое не позволит сильно «напрягаться» кабелю или проводу, что, с точки зрения безопасности, очень полезно.

Автоматические выключатели по номинальному току бывают на 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

Время-токовая характеристика

Перед значением номинального тока в маркировке автомата стоит буквенный индекс, который отражает время-токовую характеристику (ВТХ). Неизвестно по какой причине, но этому уделяют, с точки зрения авторов, недостаточно внимания. Разберемся что же это за характеристика.

Времяотоковая характеристика автоматических выключателей категории B,C и D

На рисунке представлен график зависимости времени срабатывания автомата от кратности протекающего тока к номинальному, то есть k=I/I_n. График разделен на три цветные зоны: зеленую, голубую и желтую, что соответствует время токовым характеристикам B, C и D. Из графика можно сделать следующие выводы:

• При k больше 3, но меньше 5 автомат относится к категории B.
• При k больше 5, но меньше 10 автомат относится к категории C.
• При k больше 10, но меньше 20 автомат относится к категории D.

Что это означает человеческим языком? Из графика видно, что в любых категориях автоматов, чем больше кратность протекающего тока по отношению к номинальному, тем быстрее произойдет срабатывание. Быстрее всех реагируют на превышение тока автоматические выключатели с ВТХ категории B, затем следуют автоматы категории C, а за ними D. Существуют еще автоматы с характеристиками K и Z, но в квартирных и домовых проводках они не используются.

Стоит отметить, что график приведен для определенных внешних условий, а именно температуры окружающей среды +30°C. При повышении температуры автоматы будут срабатывать при несколько меньших токах, а при понижении, наоборот, – при больших. Эта разница не такая существенная, но она всё-таки есть. Очень большое влияние на работу автоматических выключателей оказывают их «соседи» по электрическому щитку, которые, нагреваясь при протекании через них электрического тока, нагревают и воздух внутри щитка и находящееся рядом оборудование. Именно поэтому опытные электрики стараются выбрать такие модели электрических щитков, которые имеют много свободного пространства внутри и при их сборке не стараются их забить модульным оборудованием «под завязку».

Спрашивается, а зачем делить автоматические выключатели на категории по ВТХ. Ведь можно просто сделать такой аппарат, который просто будет реагировать отключением на превышение протекающего тока над номинальным. Но не все так просто. Некоторые виды электрических нагрузок при их включении потребляют токи, которые гораздо выше, чем при работе. Например, электродвигатели пылесоса или компрессора холодильника могут в момент запуска потреблять ток, превышающий в 3—8 раз номинальный. Если автоматы каждый раз будут реагировать на такое превышение, то жизнь превратится в сущий ад – при каждом включении холодильника вибивает автомат в щитке. Именно поэтому в автоматах применяются тепловые расцепители, которые имеют определенную инерционность, которая позволяет допустить кратковременное превышение тока, не приводящее к перегреву проводов. В любом случае тепловой расцепитель настроен так, что отключает цепь раньше, чем кабели и провода войдут в опасный для них режим.

Биметаллическая пластина теплового расцепителя

В электропроводках квартир и частных домов используются автоматические выключатели из категории B и C. При выборе конкретной модели следует учитывать характер нагрузки. Для активных нагрузок, то есть тех, которые не потребляют повышенных токов при запуске, следует выбирать автоматы с ВТХ типа B. Это относится к освещению и розеточным цепям. Реактивные нагрузки уже потребуют автоматов с ВТХ типа C. К ним относятся холодильники, кондиционеры, стиральные и посудомоечные машины, домашние мастерские, где используется электроинструмент.

Диаграмма пускового тока циркуляционного насоса отопления

К сожалению, в магазинах электротехнических товаров очень сложно найти автоматические выключатели типа B. Это объясняется тем, что на них низкий спрос. Львиная доля продаваемых автоматов – это ВТХ типа C. Но авторы статьи настоятельно рекомендуют не пожалеть денег и для активных нагрузок применять автоматы именно типа B. Пусть даже придется их заказать и подождать какое-то время. Дело в том, что сочетанием автоматов с характеристиками B и C можно добиться селективности работы устройств защиты.

Приведем пример. Допустим, в одном из светильников перегорела лампа накаливания, но при этом спираль замкнулась. Наверняка все сталкивались с такой ситуацией, когда при включении света лампа вспыхивает и тут же гаснет с характерным щелчком и при этом выбивает автомат. Хорошо, если сработал автомат, который защищает только цепь освещения комнаты, но ведь может произойти, что выбивает автомат, расположенный в подъездном щитке. Мало того, случается, что в квартирном щитке автоматы не среагировали, а подъездный среагировал. Если такое случается, значит в организации электропроводки плохо организована селективность.

Главный принцип селективности – это то, что прежде всего должны срабатывать устройства защиты, расположенные ближе всего к источнику проблем. Если по какой-то причине они не сработали, то должны отреагировать другие устройства, находящиеся выше по иерархии. В описанном случае с лампой можно на цепь освещения поставить автомат с ВТХ типа B, а в подъездном щитке установить автомат категории C. Тогда при замыкании спирали лампы прежде всего сработает более «шустрый» автомат типа B, пока «тупит» подъездный автомат. В этом случае его более медленная реакция выгодна, так как это не приведет к отключению всей квартиры.

Номинальная отключающая способность

Эта характеристика может называться еще предельной коммутационной способностью (ПКС). ПКС показывает, при каком максимальном токе короткого замыкания автомат еще будет способен разомкнуть цепь хотя бы один (и это будет, скорее всего, последний) раз. Стандартные величины ПКС 4,5 kA, 6 kA, 10 kA. Для бытового применения вполне достаточно 4,5 kA, но если подстанция находится рядом, то есть смысл применять автоматы с ПКС 6kA. Автоматы с ПКС 10 kA используются только в промышленности.

Класс токоограничения

Эта характеристика имеет три значения – 1,2 и 3, причем если нет этой маркировки, то автомат относится к 1 классу. Она показывает, насколько быстро среагирует автомат на появление токов короткого замыкания. Если тепловой расцепитель при возникновении перегрузки может «тактично подождать», то электромагнитный должен при появлении ТКЗ действовать «решительно и смело». Класс токоограничения именно отражает степень «решительности» автомата и время его реакции.

Графическое отображение класса токоограничения автоматического выключателя

1 класс размыкает цепь за один полупериод, что по времени составляет примерно 10 мс, 2 класс – за ½ полупериода (5—6 мс), а 3 класс за 1/3 полупериода (3 мс). Естественно, что чем выше класс – тем лучше, но и дороже.

Количество полюсов

В современных квартирных или домовых электрощитках применяются модульные автоматические выключатели, имеющие 1, 2, 3 или 4 полюса. Однополюсные и двухполюсные автоматы предназначены для защиты однофазных цепей, а трех и четырехполюсные — для трехфазных. Соответственно количеству полюсов, автоматические выключатели занимают количество мест (модулей) в электрическом щитке. Одно место – это 17,5 мм.

Видео: Как выбирать автоматические выключатели

Как подключить автомат в щитке

Как уже отмечалось выше, современные автоматические выключатели, применяемые в бытовых электропроводках – это модульное оборудование, которое наряду с другими устройствами контроля, коммутации, учета и защиты имеют корпуса стандартных размеров в длину и высоту, а ширина всегда кратна одному модулю (месту) равному 17,5 мм.

Все модульное оборудование в электрических щитках крепится на DIN-рейку, шириной 35 мм при помощи защелки. Для установки достаточно просто защелкнуть автомат на рейке, а потом, перемещая влево или вправо, выставить в нужное положение. А для снятия уже потребуется отвертка с прямым шлицем, которой надо поддеть и потянуть вверх пружинную защелку.

Автоматический выключатель на DIN-рейке. Вид сзади

Для установки и подключения автоматического выключателя в электрический щиток потребуется стандартный набор электротехнического инструмента:

• Набор отверток, как с прямым, так и с крестообразным шлицем. Следует обратить внимание на то, какие именно винты, с каким шлицем применены в клеммах автомата. Могут быть два варианта: крестообразный типа Philips (на рисунке под номером 2) или крестообразный типа Pozidriv (на рисунке под номером 3). Обозначаются они PH или PZ соответственно.

Для каждого шлица существует свой инструмент: отвертка или бита

• Плоскогубцы различных размеров.
• Кусачки или кабелерез.
• Инструмент для снятия изоляции – стриппер.

Популярная и любимая среди электриков модель стриппера

• Если будут использоваться для подключения многожильные провода, то понадобится инструмент для обжима наконечников – кримпер.

Кримпер от известного производителя

• Индикаторная отвертка.

Опишем процесс монтажа и подключения автоматического выключателя в электрическом щитке.

Изображение	Описание этапов процесса
	Электрический щит полностью обесточивается, принимаются меры по недопущению несанкционированного включения напряжения. индикаторной отверткой проверяется отсутствие напряжения в щитке.
	Автомат выбранного номинала защелкивается в намеченном месте на DIN-рейке.
	Если слева и справа от автомата есть пустые промежутки, то целесообразно использовать специальные ограничители, которые препятствуют перемещению оборудования влево и вправо по DIN-рейке.
	При подключении однополюсного автомата на верхнюю клемму должна подаваться фаза с аппарата ввода или УЗО (индивидуального или группового), а с нижней отходить фаза защищаемой цепи.
	При подключении двухполюсного автомата на левую верхнюю клемму должна подаваться фаза, а на правую ноль. С нижней левой должна «уходить» фаза защищаемой цепи, а с правой ноль.
	При подключении трехполюсного автомата на верхние клеммы должны подаваться фазы в порядке их следования слева направо A, B, C (L1, L2, L3). С нижних клемм соответственно должны «уходить» фазы защищаемой цепи в том же порядке.
	Четырехполюсный автомат подключается аналогично трехполюсному, только добавляется нулевой провод – крайний справа.
	В электрическом щите прокладываются подходящие провода и провода защищаемых электрических цепей к соответствующим клеммам автоматических выключателей. Входящие прокладываются к верхним клеммам, а отходящие к нижним. Только так! При прокладке следует использовать уже имеющиеся пучки проводов. При необходимости прокладываемые провода подвязываются к пучкам пластиковыми хомутами.
	При прокладке проводов следует избегать резких их поворотов, которые могут спровоцировать заломы. Также не следует провод протягивать с натяжением.
	Когда провода будут проложены к соответствующим им клеммам автоматов, отмеряется нужная их длина, чтобы провод свободно входил в клемму. Лишние концы откусываются.
	Стриппером снимается изоляция с концов проводов на 10 мм. При отсутствии стриппера это можно сделать строительным ножом, но при этом надо стараться не делать резы изоляции перпендикулярно проводу – это может спровоцировать дальнейшем залом провода.
	Если используются многожильные провода, то они обязательно должны оконцовываться наконечниками типа НШВИ, которые обжимаются специальным инструментом – кримпером.
	Если автоматический выключатель находится рядом с другими в электрическом щитке и на них всех «раздается» одна фаза или фаза совместно с нулем, то целесообразно воспользоваться специальными шинами-гребенками, которые, как и автоматы, бывают одно, двух и трехполюсными.
	При отсутствии гребенок можно иготовить перемычки из монтажного провода ПВ3 и наконечников НШВИ (2), предназначенные для обжатия двух проводов. Помещать под клемму автомата два отдельных провода нельзя.
	После проверки соответствия монтажа принципиальной схеме электрического щита провода помещаются в предварительно отпущенные клеммы автомата и зажимаются отверткой с усилием 0,8 Н*м. Не надо стараться затягивать «со всей дури», так как это может привести к поломке корпуса автомата.
	На электрический щит подается напряжение, включаются все устройства защиты, индикаторной отверткой или мультиметром проверяется наличие напряжения на входе и выходе автомата.
	Внутренности электрического щита закрываются защитной крышкой – пластроном. На автоматический выключатель помещается маркировка о его принадлежности к защищаемой цепи. Маркировка также делается и на пластроне.

Видео: Автоматические выключатели — полюсность и схемы подключения

Что делать, если сработал автомат в электрическом щите?

Если в процессе эксплуатации электропроводки сработал автоматический выключатель, то этому может быть много причин. Поэтому не надо спешить сразу включить его обратно, а надо постараться выяснить источник проблемы. При этом следует руководствоваться следующим:

медный провод

• Любое отключение автомата вызывает сильный нагрев его внутренностей, особенно биметаллической пластины теплового расцепителя и соленоида. Прежде чем включить нагрузку, надо дать несколько минут выдержки на остывание.
• Пока автомат остывает, надо пройтись по квартире или дому и осмотреть все розетки, выключатели, светильники, мощные потребители электроэнергии. Запах горелой изоляции, потемнение от воздействия огня, горячие штепсельные вилки о многом могут рассказать и указать на источник проблемы.
• Если с селективностью в электрическом щите все в порядке и сработал только один автомат, защищающий конкретную цепь, то задача упрощается, так как надо осмотреть потребителей только этой цепи. Гораздо хуже, когда сработал автомат ввода, а другие «проигнорировали» проблему. Тогда придется отключить все линии, защищаемые автоматическими выключателями, включить автомат ввода и последовательно включать все цепи, по одной. После включения какой-либо цепи, надо дать определенное время выдержки и заодно осмотреть все электроприборы, которые подключены к автомату.
• Если при последовательном включении автоматов какой-то из них срабатывает или отключается автомат ввода, то источник проблемы уже локализован и проблему нужно искать в конкретной цепи. Это может быть какой-то неисправный потребитель электрической энергии, сгоревшая лампа с замкнутой нитью накала, оплавленная изоляция на каком-то участке проводки и много что другого. Чтобы выявить, в чем же дело надо при отключенном автомате отключить все потребители электроэнергии в данной цепи, а потом включить автомат. Если он срабатывает, то проблема в проводке и без помощи специалистов не обойтись. Если нет, то надо последовательно подключать все потребители, что поможет выявить неисправное устройство.
• Отключение автомата в какой-то отдельной линии или вводного может спровоцировать очень большая нагрузка. Например, одновременно включены стиральная машина, посудомоечная машина, кондиционер и электродуховка. Автомат ввода может быть не рассчитан под такую нагрузку, поэтому и отключает цепь. В этом случае надо разделять эксплуатацию мощных электроприборов по времени.
• Жаркая летняя погода в сочетании с высокими нагрузками также может стать причиной срабатывания аппаратов защиты.
• И последней причиной является неисправность самого автоматического выключателя. Возможно, что до этого он не раз срабатывал от возросших токов, кратковременно переносил токи короткого замыкания, неоднократно гасил дугу. Все эти воздействия, к сожалению, сказываются на продолжительности жизни автомата не в лучшую сторону. При снятом пластроне можно осмотреть внутренности щитка. Неисправный автомат можно выявить по оплавленному корпусу, подгоревшим клеммам и по другим признакам. Простая замена автоматического выключателя может помочь решить проблему.

Явные признаки того, что автоматические выключатели подлежат замене

Видео: Автоматический выключатель — почему срабатывает в жару?

Видео: Автоматический выключатель выбивает

Заключение

Подводя итоги статьи, авторы намерены напомнить читателям о главных ее пунктах.

• Автоматический выключатель предназначен для защиты кабеля или провода, а не людей.
• Номинальный ток автомата должен строго соответствовать сечению защищаемого кабеля или провода.
• В цепях с активной нагрузкой лучше использовать автоматы с время-токовой характеристикой категории B, а с реактивной, имеющей высокие пусковые токи – категории C.
• Грамотное сочетание автоматических выключателей с ВТХ B и C позволит обеспечить селективность.
• При срабатывании какого-либо автоматического выключателя надо, прежде всего, выявить источник проблемы. Если не получается это сделать самостоятельно, то следует вызвать специалиста.

Надежной и безопасной вам электропроводки!

Как подключить автомат к проводке в распределительном щитке

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Подключаем провода к автомату кабель с монолитной жилой

При установке предохранительных устройств, нередко совершаются идентичные ошибки при подключении автомата. Чтобы не повторить их в будущем, стоит рассмотреть конкретныепримеры, которые совершаются намного чаще других.

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

1. Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
2. Изоляционная лента.
3. Нож для очистки концов от изоляции.
4. Отвертки различных типов — крестовая или шлицевая.
5. Приборы для определения фазы — индикатор или мультиметр.
6. Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

схема, монтаж в щитке, квартире, установка

Автоматический выключатель — удобная и практичная замена плавких предохранителей, который не только обладает более высокой точностью при срабатывании, но и может использоваться большое количество раз. Как правильно подключить автомат — вопрос, в котором не только должны разбираться начинающие электрики, но и каждый уважающий себя владелец частного дома или квартиры. И данная статья не только расскажет, как происходит установка автоматического или дифференциального выключателя, но и познакомит читателей с разнообразием коммутационной техники и принципом действия пакетников.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы. Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу.

Последовательность правильного подключения автомата

Прежде чем узнать, как установить автомат правильно, необходимо запастись самым необходимым инструментом. Если в дальнейшем монтаж электрики превратится в основной вид заработка, то следующего перечня инструментов будет недостаточно.

• Крестообразная и плоская отвёртка. Желательно диэлектрическая.
• Индикаторная отвёртка.
• Монтёрский нож.
• Шуруповёрт.

У мастеров-профессионалов в закромах также имеются обжимные клещи, а вместо монтёрского ножа они чаще всего используют специальный нож для снятия изоляции. Это не только удобнее, но и позволяет выполнить работу быстрее.

Шаг №1: Монтаж DIN-рейки

Монтаж DIN-рейки в щитке своими руками проводится в течение 10-15 минут. Основное условие быстрой работы — наличие хорошего шуруповёрта, желательно с автономной аккумуляторной батареей.

Существуют DIN-рейки трёх основных типов:

• Ω-типа. Изделия такой формы считаются самыми распространёнными, и любая схема подключения автоматов в щитке подразумевает наличие такого изделия.
• C-типа. Концы изделия загнуты вовнутрь.
• G-типа. Данная рейка похожа на C-образную форму, но только с одной более короткой стороной.

Последовательность монтажа DIN-рейки в электрический щит:

1. Наметить расположение DIN-рейки в щитке.
2. Приложить DIN-рейки к металлической поверхности и с помощью текса — специального самореза, закрепить с одной стороны.
3. Выровнять рейку, используя строительный уровень, и закрепить её с другой стороны.

При необходимости DIN-рейку можно отрезать любой длины, но данное изделие в основном продаётся отрезками по 2 метра.

Шаг №2: установка автомата на DIN-рейку

Самая простая процедура из всей темы «Как подключить автомат в щитке». На каждом автоматическом выключатели, с одной стороны (обычно с нижней) есть специальная пластиковая защёлка. Её необходимо отвести, установить автомат на DIN-рейку и вдавить до щелчка. После этого автоматический выключатель будет надёжно зафиксирован и можно переходить к его подключению.

Шаг №3: подключение автомата к сети

Чтобы узнать, как правильно подключить автомат в электрощитке, необходимо сначала ознакомится с пунктом, в котором подробно рассматривается вопрос снизу или сверху следует выполнять подключение пакетника. Как говорят нормативные документы, напряжение должно подаваться на неподвижный контакт коммутационного аппарата, а чаще всего этот контакт находится сверху.

Перед тем как подключать однополюсный или двухполюсный автоматический выключатель к сети, необходимо снять изоляцию с провода, опрессовать его вместе с наконечником и убедиться с помощью индикаторной отвёртки, что на пакетник не приходит напряжение.

После этого ввести надёжно опрессованный наконечник в штатное место подключения автомата и зажать место соединения с помощью специально предусмотренного производителями болта. Проверить качество соединения пошевелив провод без прикладывания лишней силы. Если монтаж выполнен правильно, то автомат можно включать и проверять всё ли работает в квартире.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Подсоединение многожильного провода к автомату без специальных наконечников

Как подключить автоматический выключатель, однофазный или двухфазный, используя кабель с многопроволочной жилой? Ответ: только используя специальные обжимные наконечники типа НШВ или НШВИ.

Многие электрики не забивают себе голову высокими материями и выполняют такое подключение двумя стандартными способами:

• Залудив конец медного провода.
• Вообще не применяя каких-либо контактных материалов, просто сжав провод плоскогубцами.

И первый, и второй способы неправильны, а в скором времени приведут только к замене автомата. И если со вторым пунктом всё понятно, то пайка кабеля наоборот поощряется всей технической и нормативной документацией. К сожалению, не всегда. Даже качественно лужёный провод под напряжением постепенно начинает «стекать», и чтобы не допустить ухудшения контакта, его следует постоянно проверять и подтягивать. Поэтому пайка в этом случае нецелесообразна.

Лучше всего приобрести специальные обжимные клещи и наконечники НШВ или НШВИ. Останется только зачистить входной кабель, надеть на него наконечник и обжать с помощью клещей. После этого тщательно обжатую многопроволочную жилу можно закрепить в автомате и не проверять качество соединения каждые несколько месяцев.

С пресс-клещами установка автоматов превратиться в быструю, а самое главное — качественную процедуру. Особенно такой инструмент полезен, когда профессия электрик является постоянным источником дохода.

Как правильно подключить СИП а автомату

СИП — самонесущий изолированный провод, который практически везде используется для ввода электричества в дом. Поэтому вопрос как подключить СИП к однополюсному автомату очень актуален.

Во-первых, СИП выполнен из алюминия, а контактная пластинка автоматического выключателя — из меди. Правильное соединение меди и алюминия требует применения специальной обжимной гильзы, а в случае последующего присоединения к автомату — гильзованного наконечника, в месте контакта которого есть специальное медное покрытие. Соединять СИП с автоматом без такого наконечника нельзя, так как алюминий имеет свойство окисляться из-за чего теряется качество контакта. А плохой контакт является первой причиной пожара.

Последовательность подключения СИП к автомату:

1. Зачистить кабель.
2. На открытую жилу надеть гильзованный наконечник. Важно надеть его плотно и так, чтобы изоляции начиналась сразу за гильзой.
3. Используя гидравлический пресс, обжать гильзу в двух местах.
4. Надеть на открытую часть гильзы термоусадочную трубку и нагреть её с помощью строительного фена.
5. Завести наконечник в автомат и качественно затянуть контакт.

Такой способ монтажа одинаков как для однофазного, так и для трёхфазного автомата, потребуется только больше наконечников.

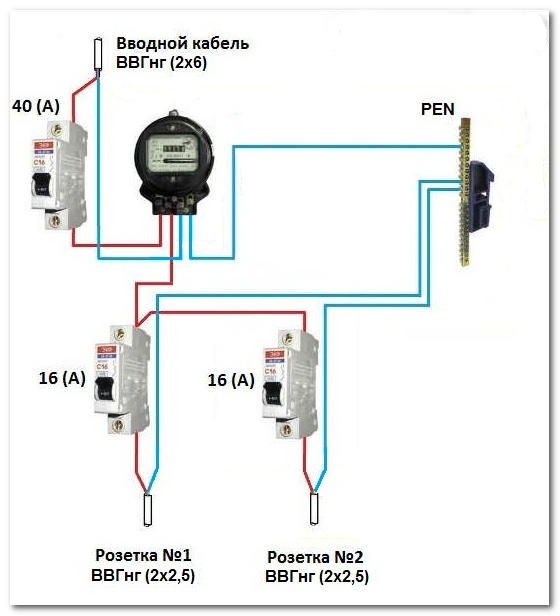

Как правильно: автомат перед счётчиком или после

Чтобы ответить на этот вопрос следует также обратиться к ПУЭ, а именно к пункту 1.5.36, который гласит, что для безопасной установки и замены счётчиков в сетях до 380 В, перед ними (на расстоянии не более 10 м) должен быть установлен автоматический выключатель. И этот самый автомат перед счётчиком выполняет роль коммутационного аппарата для отключения всей квартиры или дома, и номинальные значения у него должны быть соответственными.

Количество автоматов после счётчика определяется непосредственно самим хозяином квартиры или дома, или проектной организацией, выполняющей монтаж электропроводки. Существуют такое электрощиты, количество аппаратов в которых достигает 40-50 штук и это без УЗО и дифференциальных автоматов. При установке вводного автомата до счётчика, такой же можно установить и после него. На работу устройства учёта это никак не повлияет.

Важно! Подключать электросчётчик к сети могут только представители органов энергонадзора. Поэтому перед подключением квартиры следует найти такую организацию в своём городе и оформить официальный вызов мастера.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

• В верхний зажимной контакт устанавливается нулевой провод.
• В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Где купить

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

• Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
• Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
• Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
• Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
• Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
• Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.

Видео по теме

рекомендации по выбору прибора и схема подключения к проводке в электрощитке

Автоматические выключатели используются для подачи электроэнергии в цепь и ее обесточивания в автоматическом режиме при возникновении неисправностей.

Чаще всего они монтируются в распределительных щитках и обеспечивают защиту электроцепи от перегрузок.

Чтобы правильно выбрать и подключить автомат, необходимо разбираться в конструкции и технических характеристиках устройства.

Особенности конструкции

Автоматический выключатель представляет собой довольно сложное электромеханическое устройство. Некоторые современные модели оснащены блоками электронного управления. Но чтобы грамотно подключить автомат в щитке, достаточно разобраться с конструкцией классического прибора. Именно такой вид оборудования чаще всего используется в быту.

В верхней части устройства расположена входная клемма, жестко соединенная с неподвижным контактом. Нижняя клемма подсоединена к биметаллической пластине, выполняющей функцию теплового разъединителя. Также в состав автомата входит соленоид. Один из его контактов подключен к биметаллической пластинке, а второй – к подвижному контакту.

В механизме разъединителя подвижный контакт надежно зафиксирован с помощью пружины не только в выключенном, но и во включенном состоянии. Благодаря этому достигается быстрая коммутация, а также исключается сильный нагрев контактов при дуговом либо искровом разряде, который может появиться в момент разрыва электроцепи. Механизм разъединения может сработать в следующих ситуациях:

1. При включении или отключении автомата вручную.
2. Когда в цепи ток превышает номинальный показатель, нагревается биметаллическая пластина. В результате она изгибается и воздействует на рычаг разъединительного механизма.
3. При возникновении в электроцепи короткого замыкания в соленоиде под воздействием тока индуцируется магнитный поток. Сердечник соленоида втягивается и, воздействуя на подвижный контакт, отключает цепь.

Все автоматические выключатели оснащаются дугогасительной камерой. Она содержит хорошо изолированные друг от друга медные либо стальные пластинки. Появление дугового разряда сопровождается образованием сильного магнитного поля. Оно индуцирует в пластинах ЭДС, которое также создает собственное поле, имеющее противоположный заряд.

рекомендации по выбору прибора и схема подключения к проводке в электрощитке

Автоматические выключатели используются для подачи электроэнергии в цепь и ее обесточивания в автоматическом режиме при возникновении неисправностей.

Чаще всего они монтируются в распределительных щитках и обеспечивают защиту электроцепи от перегрузок.

Чтобы правильно выбрать и подключить автомат, необходимо разбираться в конструкции и технических характеристиках устройства.

Особенности конструкции

Автоматический выключатель представляет собой довольно сложное электромеханическое устройство. Некоторые современные модели оснащены блоками электронного управления. Но чтобы грамотно подключить автомат в щитке, достаточно разобраться с конструкцией классического прибора. Именно такой вид оборудования чаще всего используется в быту.

В верхней части устройства расположена входная клемма, жестко соединенная с неподвижным контактом. Нижняя клемма подсоединена к биметаллической пластине, выполняющей функцию теплового разъединителя. Также в состав автомата входит соленоид. Один из его контактов подключен к биметаллической пластинке, а второй – к подвижному контакту.

В механизме разъединителя подвижный контакт надежно зафиксирован с помощью пружины не только в выключенном, но и во включенном состоянии. Благодаря этому достигается быстрая коммутация, а также исключается сильный нагрев контактов при дуговом либо искровом разряде, который может появиться в момент разрыва электроцепи. Механизм разъединения может сработать в следующих ситуациях:

1. При включении или отключении автомата вручную.
2. Когда в цепи ток превышает номинальный показатель, нагревается биметаллическая пластина. В результате она изгибается и воздействует на рычаг разъединительного механизма.
3. При возникновении в электроцепи короткого замыкания в соленоиде под воздействием тока индуцируется магнитный поток. Сердечник соленоида втягивается и, воздействуя на подвижный контакт, отключает цепь.

Все автоматические выключатели оснащаются дугогасительной камерой. Она содержит хорошо изолированные друг от друга медные либо стальные пластинки. Появление дугового разряда сопровождается образованием сильного магнитного поля. Оно индуцирует в пластинах ЭДС, которое также создает собственное поле, имеющее противоположный заряд.

Благодаря взаимодействию двух полей дуговой разряд втягивается в пластинки, которые делят дугу на части и охлаждают ее.

Также в камере находится отверстие для выхода газов, образующихся в момент горения дугового разряда. Именно из-за появления электродуги при частых срабатываниях автоматического выключателя его контакты могут подгореть.

Критерии выбора

Перед тем как подключить автомат к проводке, необходимо правильно выбрать устройство. Безусловно, предпочтение стоит отдавать продукции известных брендов. Также важное значение имеет показатель номинального тока и частоты сети. Однако есть и другие характеристики, на которые следует обратить внимание при выборе прибора.

Номинальный электроток

Это один из важнейших параметров автоматов, показывающий максимальный ток, который может длительное время проходить через прибор без его срабатывания.

Когда показатель электротока превышает номинальный на 13%, включается тепловой разъединитель.

Необходимо помнить, что номинальный электроток всегда должен соответствовать сечению проводников в защищаемой цепи, а не мощности нагрузки. Чтобы гарантировать правильную работу автомата и избежать перегрева проводки, нужно следовать двум правилам:

1. Сечение проводников подбирается в соответствии с предполагаемой нагрузкой в сети.
2. Номинальный показатель электротока автомата выбирается в зависимости от сечения проводов.

Таким образом, автоматический выключатель не позволяет использовать все возможности проводников, а необходим для их ограничения. Это сделано намеренно, чтобы проводка не перегревалась.

Время-токовая характеристика

Для отображения время-токовой характеристики (ВТХ) используется буквенный индекс. В маркировке всех автоматов он стоит перед показателем номинального электротока. Чтобы разобраться с этой характеристикой и ее влиянием на работу автоматического выключателя, следует изучить график.

На нем отображена зависимость времени срабатывания прибора от кратности протекающего электротока к номинальному. На графике хорошо видно, что с увеличением кратности повышается и скорость срабатывания прибора. Самыми быстрыми являются приборы категории B, а медленными — D. Кроме этого, выпускаются устройства категорий Z и K, но они в быту не используются.

Также следует помнить, что график составлен для автоматов, работающих при температуре внешней среды до +30 °C. Если температура увеличивается, то прибор будет срабатывать при более низком токе и наоборот. На работу автоматов серьезное влияние оказывают расположенные рядом с ними в щитке устройства, так как они во время работы нагреваются и способствуют увеличению температуры воздуха.

Опытные электрики используют те модели щитков, в которых после монтажа всей аппаратуры остается достаточно свободного пространства.

Выбирая модель автомата, необходимо ориентироваться на характер нагрузки. Для нормальной работы розеточных сетей и светильников (активной нагрузки) вполне достаточно использовать приборы категории B. Однако в каждой квартире есть холодильник и стиральная машина (реактивная нагрузка), а эти агрегаты требуют монтажа автоматов категории C.

Чаще всего в квартирах устанавливаются именно такие приборы. Но идеальным вариантом является установка устройств категории B и C. Например, к цепи освещения подключается автомат категории В, установленный в квартире. При этом в подъездном щитке должен находиться прибор категории С. Если в результате перегорела лампа, то сработает более быстрый прибор. Он разомкнет только осветительную сеть, поэтому отключения электроэнергии во всей квартире не произойдет.

Рекомендации по подключению

Особенность подключения автоматов в щитке заключается в том, что проводники необходимо соединить с нужными контактами. Кабель питания должен быть подсоединен к неподвижным контактам. Так как приборы этого типа могут иметь различное количество полюсов, то стоит рассмотреть две наиболее часто используемые схемы подключения автоматов.

Для монтажа прибора применяется DIN-рейка. Если необходимо подключить однополюсной автомат, то к верхней клемме подсоединяется фаза с устройства УЗО либо вводного аппарата. Нижняя клемма соединяется с защищаемой электроцепью.

Чтобы правильно подключить в электрическом щите автоматы с двумя полюсами, к левой верхней клемме нужно подсоединить фазу, а на правую установить нулевой проводник. С нижнего левого контакта фазный провод уходит в электроцепь, а к правой подключается ноль. Также следует помнить, что сильно затягивать прижимные винты клемм нельзя, так как можно повредить корпус прибора.

Когда все работы по подключению автомата будут завершены, необходимо подать на электрощиток напряжение и с помощью тестера проверить наличие тока на входе и выходе устройства. Перед началом подключения автомата нужно оценить свои возможности.

Хотя это не самый сложный процесс, в некоторых ситуациях работу стоит доверить профессионалам.

рекомендации ПУЭ, схемы, подготовка проводки

Если вы уже выбрали и приобрели автоматический выключатель с правильным количеством полюсов, номиналом, максимальным рабочим током и отключающей способностью, самое время уяснить, как подключить автомат в щитке. На первый взгляд, не так уж просто совершить ошибку в монтаже простого однополюсного АВ. Вроде бы достаточно сделать правильную зачистку кабеля и вставить в клеммы, после чего винтами затянуть. Но профессиональные электрики не только в подробностях знают, как подключить автомат, они еще и обращают внимание на поддержание порядка и определенную “эстетику” подключения.

Если подключение автоматов в щитке выполнено по правилам, на устройства приятно смотреть, а при необходимости профилактических или ремонтных мероприятий будет обеспечена максимальная безопасность. Начнем с того, как правильно подключить автоматы в электрическом щите.

Откуда подводить питание — сверху или снизу?

В любом АВ имеется два контакта: неподвижный и подвижный. Куда подключать питание? До сих пор мнения интернет-экспертов в сфере электрики разделяются, одни на форумах твердят, что подключать следует к верхнему контакту, другие считают, что наоборот. В нормативе ПУЭ (7 изд. п.3.1.6) говорится:

При одностороннем питании подсоединение питающего проводника к аппарату защиты делается, как правило, к неподвижным контактам.

Аппаратом защиты считайте не только автоматический выключатель, но и устройство защитного отключения, дифференциальные автоматы и другие защитные приборы. Из формулировки ПУЭ следует вывод, что питающий кабель или провод должен подходить к неподвижному контакту, но можно сделать исключение.

На передней панели АВ есть схема, из которой вы поймете, где располагается неподвижный контакт. А на следующем фото вы можете видеть, как выглядит защитный аппарат в разрезе, и где какие клеммы размещены. Практически все отечественные и импортные производители ставят неподвижные контакты сверху, и туда же Правила Устройства Электроустановок советуют подводить питание. Сейчас нет никаких гарантий, что в дешевых китайских моделях неподвижный контакт расположен сверху, хотя в советское время условие соблюдалось строго.

С технической точки зрения может возникнуть вопрос: а если пропустить рекомендации ПУЭ, как подключить автомат, и подвести питание снизу? Будет ли это грубой ошибкой? В процессе работы АВ находящиеся внутри тепловой и электромагнитный расцепители срабатывают при наличии сверхтоков, защищая линию от КЗ и перегрузок. Так вот и верхнее, и нижнее подведение питания не влияет на главную функцию автоматического выключателя. Расцепители работают эффективно и независимо от порядка питания клемм.

Модульные защитные аппараты знаменитых брендов (Hager и ABB, к примеру) дают пользователям возможность подводить питание к нижним клеммам. В таких устройствах есть зажимы под гребенчатые шины снизу.

На практике же верхние неподвижные контакты автоматов — более корректное решение для подключения питания. Это обеспечивает правильную организацию, ведь когда электрик приступает к работе в щитке, он считает, что фаза на автоматах находится сверху, опираясь на теорию из ПУЭ. При замене или добавлении автоматов может случиться опасная ситуация, если фаза подключена к нижним контактам, а новый мастер по привычке отключает автомат в щитке и полагает, что нижние клеммы отсечены от напряжения.

Если брать пример с промышленных объектов, то рубильники РБ никогда не подключают “вниз головой”. Питание идет только со стороны верхних клемм, и отключение рубильника приводит к отсечению напряжения с нижних контактов. Это большой плюс к безопасности.

Как подключить АВ по схеме

Предлагаем схематические примеры подключения АВ в распределительном щитке.

Обратите внимание, что каждая схема подключения автоматов в щитке предполагает разделение на группы по селективности снабжения. Модульные устройства разделены на розеточные группы и на линии освещения, иногда отдельно выносится защита для особо мощных потребителей. В идеале для безопасности и красоты по бокам шины устанавливаю заглушки, чтобы контакты прикрывались изоляцией. Ограничители на DIN-рейку помогут визуально разделить группы автоматов и обеспечить теплоотвод, поскольку приборы при эксплуатации и близком размещении греются, а также ограничители надежно зафиксируют сами приборы. Отдельную группу, как правило, выделяют гребенкой и лишь к одному АВ из группы подводят питание.

Как закрепить модуль удобнее

Если в перспективе сеть будет расширяться, а количество АВ соответственно расти, то рекомендуем крепить защиту на DIN-реку на две подвижные защелки вместо одной. Почему так? Потому что при заменен прибора на одной защелке потребуется полностью разбирать щиток. Автоматы с парой подвижных защелок как раз решают эту проблему в пользу быстрого и простого монтажа/демонтажа. Понадобится несколько минут времени и отвертка.

Как избежать главных ошибок с проводкой

Очень важно выполнять подключение автоматов в щитке своими руками с пониманием функционирования проводов. Как избежать самых распространенных ошибок для надежности контактов? Начнем по порядку.

1. Чтобы получить качественный контакт, надо зачистить жилу, то есть снять часть изоляции с провода. Если изоляция зачищена недостаточно, то она попадет под контактный зажим, а это чревато оплавлением проводки, самого устройства защиты и даже появляется риск пожара. Следите и проверяйте степень затягивания проводника в гнезде.
2. Жилы неодинакового сечения нельзя подсоединять к одной клемме. Гребенчатая шина превосходно справляется с подключением группы автоматов к одному питающему проводу. Но когда электрик отдает предпочтение самодельной перемычке из кабельных жил, безопасный результат получится только при использовании проводов одинакового сечения. В противном случае, когда затянутся контакты, зажим получится неравномерным (тонкая жила будет обжата хуже, что приведет к расшатыванию контакта, нагреванию, искрению и оплавлению изоляции), кроме того, площадка автомата деформируется в сторону меньшего сечения.
3. Если подводите к автомату кабель с монолитной жилой, загните его конец крючком. Это мероприятие можно назвать созданием U-образного загиба и благодаря такому простому шагу вы увеличите площадь соприкосновения провода с поверхностью зажима. Это дополнительный плюс к надежности контактов.
4. При подключении многожильного гибкого провода его надо оконцевать перед подключением к АВ. Мы рекомендуем для оконцевания использовать НШВИ (наконечники штыревые втулочные изолированные) или наконечники НШВ. Двойной НШВИ-2 берут для подсоединения пары многожильных проводов, это удобный способ формировать перемычки для групп автоматических выключателей.
5. Паять и облуживать концы многожильных проводов категорически не советуем, поскольку это верный путь к “расплыванию” соединения со временем, перегреву и расплавлению припоя, ослаблению и выгоранию контакта.

Полезные видео

Еще больше информации о том, как поставить автомат в щиток, вы найдете в видеороликах.

https://www.youtube.com/watch?v=jh5Bytake1Q

КАК УСТАНОВИТЬ ЦИФРОВУЮ DASH В КЛАССИЧЕСКИЙ АВТОМОБИЛЬ

Установка набора аналоговых приборов Dakota Digital на классический Ford Mustang 1967 года выпуска

Эта статья о цифровых датчиках была первоначально опубликована в декабрьском выпуске журнала Street Machine

за 2013 год.

DAKOTA Digital хорошо известна тем, что сочетает цифровые приборы с классическим стилем, подходящие для уличных машин, маслкаров и хот-родов. Проблема в том, что не всем нравятся цифровые датчики.Цифровой вариант отлично подходит для точных чисел, но ничто не сравнится со старыми добрыми аналоговыми стрелками для мгновенного обновления.

Итак, теперь Dakota Digital представила опцию, которая сочетает в себе точность и надежность цифровой работы с традиционными аналоговыми приборами.

Известные как линейка VHX, новые приборы подходят для ряда классических американских автомобилей, но также доступны в группах, подходящих для индивидуального интерьера, и могут быть приобретены по отдельности. Все основные функции включены в комплекты.Доступны скорость, обороты, температура, давление масла, вольты, одометр, счетчик пройденного пути и уровень топлива. В нашем случае, однако, мы просто заменяем заводские устройства, поэтому мы только что показали пять соответствующих инструментов.

Помимо забавных визуальных эффектов, датчики оснащены множеством дополнительных функций, включая функции вызова максимальной скорости и оборотов, времени от 0 до 100 км / ч, времени четверти мили и скорости улавливания, а также точку подключения фонарей переключения передач. Когда мы заехали на завод Muscle Car, мы подобрали комплект для Mustang 1967 года и согласились показать нам, как это делается.

УСТАНОВКА DIGITAL DASH ПОШАГОВАЯ

1. Вам не нужно снимать рулевое колесо и / или опускать колонку, чтобы соответствовать цифровому кластеру, но это упрощает задачу.

Если вы не знаете, как снять рулевое колесо, это может указывать на то, что работа выходит за рамки ваших навыков. Вы можете скачать руководства для всех продуктов Dakota, так что это, вероятно, хорошая идея, чтобы увидеть, во что вы ввязываетесь.

2. Открутить фасцию не составит большого труда, но вы, вероятно, не вытащите ее намного дальше этого.

Трос спидометра является основным препятствием. Отвинтите его от задней части кластера, если вы можете, или отсоедините его от конца коробки передач, а затем можно пропустить столько слабины, сколько необходимо, чтобы создать необходимый доступ.

3. Что касается спидометра, вы можете использовать выходной сигнал существующего датчика от ЭБУ. Или вы можете использовать датчик скорости, входящий в комплект. Если вы все же используете прилагаемый блок, вам придется вытащить привод спидометра из коробки передач и установить пластиковую ведущую шестерню на новый входящий в комплект датчик скорости.Как и в случае с этим Мустангом, вам может понадобиться адаптер.

4. Обычно Dakota использует светодиодные указатели поворота, установленные в новой комбинации приборов. Однако владелец хотел использовать светодиоды, установленные в тех же положениях, что и оригинальные глобусы. Провода, которые питали их, должны были быть расположены в ткацком станке, что требовало специальной установки. Электропроводка может немного запутаться, когда проводку 45-летней давности частично переделали с использованием не заводских цветов.

5. Если вы хотите использовать провода от существующего ткацкого станка и у вас нет электрической схемы, вы можете выяснить, что к чему, изучив заводскую комбинацию приборов.Найдите прибор, подключенный к рассматриваемому компоненту или датчику, поместите один вывод мультиметра (целостность цепи) на его вход, а затем проверьте штекер на кластере, чтобы найти контакт, подключенный к нему.

6. Предусмотрено большинство необходимых отправителей, кроме топлива. Для этого вы можете использовать свой оригинальный блок. Систему можно запрограммировать на прием входных сигналов от сборок топливозаборника с различным сопротивлением. Если у вас есть кастомный бак, вы можете адаптировать его к другому автомобилю, или у Дакоты он есть в каталоге.

7. Это современная система, но блок управления очень простой. Входы для датчиков Dakota расположены с одной стороны, а входы от заводских компонентов — с другой. Контрольная лампа двигателя, выключатель стояночного тормоза, включение круиз-контроля (при необходимости), указатели поворота и провода дальнего света четко обозначены.

8. Коробку можно разместить в любом месте в пределах досягаемости трехметрового соединительного кабеля. В Mustang 1967 года компания MCF обнаружила, что он хорошо помещается за приборной панелью.Это хорошее место, потому что провода для всего, что должно быть подключено к нему, проходят очень близко и не мешают.

Лужение концов проводов припоем дает винтам то, во что можно врезаться, обеспечивая хорошее плотное соединение, которое не ослабнет со временем.

9. Регулирующий термостат кондиционера для системы вторичного рынка был адаптирован к заводскому положению, и он хорошо зарекомендовал себя. К сожалению, это также привело к тому, что переключатель немного свисал и мешал задней части приборной панели, что мешало правильной установке.Всегда делайте пробную подгонку перед тем, как прикреплять манометры к фасции, чтобы найти эти проблемы.

Если используется новый хромированный пластиковый компонент, заклейте его, чтобы не поцарапать.

10. Вот где пришлось отрезать заднюю часть приборной панели, чтобы очистить термостат кондиционера. Очевидно, почему защитная малярная лента — хорошая идея. Для этого типа работ используйте шлифовальный станок, так как он обеспечивает лучший контроль и меньшую вероятность повреждения, чем ручной напильник. Такая быстрая пробная установка базовой фасции покажет некоторые проблемы, но после установки инструментов их может быть больше.

11. Измерительные приборы в значительной степени устанавливаются прямо на лицевую панель, но идеальное выравнивание не происходит автоматически. Перед тем, как затягивать крепежные винты, необходимо проверить переднюю часть, чтобы убедиться в точности. Поскольку они ввинчиваются в пластик, вам действительно нужно затянуть их только один раз, чтобы дать им наилучшие шансы оставаться плотными с течением времени и избежать раздражающих хрипов в будущем.

12. Бретт считает, что при сборке этих устройств нельзя быть слишком осторожным с пластиковыми линзами на передней панели инструментов.Он говорит, что раньше он находил их настолько хрупкими, что с них нельзя было стереть даже легкую пленку пыли, не оставив видимых микроцарапин. Эти не казались такими уж плохими, но его опыт заставил его очень осторожно прикасаться к линзам чем-либо.

13. Иногда требуется переустановить детали первичной приборной панели, например, показанный здесь выключатель стеклоочистителя. Как трудно это может быть? Что ж, на самом деле может потребоваться немного усилий, чтобы выровнять эти вещи так, чтобы они работали должным образом.Очень важно найти время сейчас, потому что такие вещи будут раздражать вас позже. Никогда не используйте отвертку, даже маленькую, для закручивания винтов в такие пластмассовые детали.

14. Все приборы соединены гирляндной цепью с помощью ленточных соединителей, при этом меньшие внешние датчики подключены к более крупным устройствам. Разъемы на кабелях расположены так, что вам придется правильно их подключать. Два больших датчика (тахометр и спидометр) соединены друг с другом мини-ткацким станком с помощью четырех обычных проводов.

15. Дополнительная белая проводка на предыдущем снимке была для светодиодных индикаторов. Перед окончательной установкой кластер необходимо подключить и проверить на правильность работы. Вы же не хотите делать это постоянным, пока не узнаете, что все работает! Настройка (и другие аспекты работы) контролируются двумя маленькими переключателями.

Их не было видно в инсталляции, поэтому мы показываем пару из другой машины.

16. Когда панель прочно закреплена на месте, устанавливается рулевое колесо.Обратите внимание, что в блоке подрулевого переключателя есть небольшой штифт, который должен входить в прорезь, показанную в воротнике на задней стороне рулевого колеса. Это для индикаторов самоуничтожения.

Если вы не выровняете его должным образом, индикаторы не погаснут.

УПАКОВКА

Готовая установка — это превосходное обновление, сохраняющее классическое настроение и сочетающее в себе все преимущества современных технологий. Конечно, все опции цифрового цифрового дисплея Dakota также доступны.Также стоит отметить, что Dakota Digital предлагает услуги по настройке на заводе. Вы просто отправляете им свою фасцию, и они отправляют ее обратно с теми калибрами, которые вы выбрали.

Имейте в виду, мы должны сказать, что никогда не видели, чтобы установка Бретта не могла бы работать, и некоторые из них были бы чрезвычайно сложными!

Здесь мы сделали снимок, на котором он действительно работает над Koch Mustang с двигателем LS. Все можно сделать, если у вас будет достаточно времени на размышления. Вы можете позвонить на завод Muscle Car Factory по телефону 03 9580 3548.

Специальное предложение ко Дню отца: подпишитесь на Street Machine и сэкономьте 50% *
Street Machine — это библия модифицированной австралийской автокультуры, прославляющей дикие маслкары, обычаи и хот-роды, а также невероятных людей, которые их создают. (* только ограниченное время)

Подписаться

Подключитесь в Windows Server Essentials

• 07.05.2016
• 27 минут для чтения

В этой статье

Применимо к: Windows Server 2016 Essentials, Windows Server 2012 R2 Essentials, Windows Server 2012 Essentials

Вы можете подключить свои компьютеры к серверу Windows Server Essentials с помощью программного обеспечения Connector.Программное обеспечение Connector устанавливается при подключении компьютера к серверу с помощью мастера подключения компьютера к серверу. Вы можете запустить этот мастер, набрав http: // / connect , где — это имя вашего сервера.

В этой теме:

Подготовка к подключению компьютеров к серверу

В этом разделе обсуждается программное обеспечение Connector, операционные системы, поддерживаемые Windows Server Essentials, предварительные задачи, которые необходимо выполнить перед подключением компьютеров к серверу, а также изменения, которые сервер вносит в компьютеры при запуске программного обеспечения Connector.

Обзор программного обеспечения соединителя

Программное обеспечение Connector для операционной системы Windows Server Essentials подключает компьютеры в вашей сети к серверу Windows Server Essentials. Когда вы подключаете компьютеры к серверу, программное обеспечение Connector позволяет автоматически создавать резервные копии компьютеров и контролировать их состояние. Программное обеспечение Connector также позволяет настраивать и удаленно администрировать сервер Windows Server Essentials. Программное обеспечение Connector устанавливается при подключении клиентского компьютера к серверу.Подробные инструкции по подключению клиентских компьютеров к серверу Windows Server Essentials см. В разделе Подключение компьютеров к серверу далее в этом разделе.

Обзор программного обеспечения соединителя

Программное обеспечение Connector для операционной системы Windows Server Essentials подключает компьютеры в вашей сети к серверу Windows Server Essentials. Когда вы подключаете компьютеры к серверу, программное обеспечение Connector позволяет автоматически создавать резервные копии компьютеров и контролировать их состояние.Программное обеспечение Connector также позволяет настраивать и удаленно администрировать сервер Windows Server Essentials. Программное обеспечение Connector устанавливается при подключении клиентского компьютера к серверу. Подробные инструкции по подключению клиентских компьютеров к серверу Windows Server Essentials см. В разделе Подключение компьютеров к серверу далее в этом разделе.

Предварительные требования для подключения компьютера к серверу

Перед подключением компьютера к сети должны быть выполнены следующие требования:

• Установка Windows Server Essentials завершена, и сервер запущен.Программное обеспечение Connector завершит установку, если не сможет связаться с сервером.

• Клиентский компьютер работает под управлением поддерживаемой операционной системы. Дополнительные сведения см. В разделе Поддерживаемые операционные системы для клиентских компьютеров.

• Клиентский компьютер должен иметь допустимое подключение к Интернету.

• Клиентский компьютер находится в той же IP-подсети, что и сервер, на котором работает Windows Server Essentials, когда клиентский компьютер находится в той же сети, что и сервер.

• На клиентском компьютере установлена ​​платформа .NET Framework 4.5. Программное обеспечение Connector автоматически установит его на компьютер.

• Клиентский компьютер соответствует следующим минимальным системным требованиям:

• Загрузочный раздел (то есть раздел диска, на котором установлена ​​операционная система Windows) отформатирован с файловой системой NTFS.

• Имя компьютера не может содержать более 15 символов.

• Имя компьютера не содержит символа подчеркивания (_).

• Настройки даты и времени компьютера совпадают с настройками на сервере.

• Клиентский компьютер может быть подключен только к одному серверу Windows Server Essentials в любой момент времени.

• Клиентский компьютер, который уже присоединен к другому домену Active Directory, не может присоединиться к домену Windows Server Essentials.

Примечание

При локальном развертывании клиента для Windows Server Essentials или Windows Server Essentials вы можете подключать компьютеры к серверу, не добавляя их в домен Windows Server Essentials.Этот метод доступен не для всех поддерживаемых клиентских операционных систем, а такие функции, как групповая политика и виртуальные частные сети (VPN), которые требуют, чтобы компьютер был подключен к домену, недоступны. Требования и инструкции см. В разделе Подключение компьютеров к серверу Windows Server Essentials без присоединения к домену.

Пошаговые инструкции по подключению компьютера к серверу под управлением Windows Server Essentials см. В разделе Подключение компьютеров к серверу.

При локальном развертывании клиента для Windows Server Essentials или Windows Server Essentials вы можете подключать компьютеры к серверу, не добавляя их в домен Windows Server Essentials.Этот метод доступен не для всех поддерживаемых клиентских операционных систем, а такие функции, как групповая политика и виртуальные частные сети (VPN), которые требуют, чтобы компьютер был подключен к домену, недоступны. Требования и инструкции см. В разделе Подключение компьютеров к серверу Windows Server Essentials без присоединения к домену.

Пошаговые инструкции по подключению компьютера к серверу под управлением Windows Server Essentials см. В разделе Подключение компьютеров к серверу.

Необходимые условия для подключения компьютера Mac к сети

Перед подключением компьютера Mac к сети должны быть выполнены следующие требования:

• Установка серверной операционной системы завершена, и сервер запущен. Программное обеспечение Connector не будет установлено, если оно не может связаться с сервером.

• На компьютере установлена ​​Mac OS X 10.5 (Leopard) или более поздняя версия.

• Компьютер находится в той же IP-подсети, что и сервер.

• Компьютер должен иметь действующее подключение к Интернету.

• Убедитесь, что компьютер соответствует следующим минимальным системным требованиям:

• Клиентский компьютер может быть подключен только к одному серверу в любой момент времени.

Поддерживаемые операционные системы для клиентских компьютеров

Windows Server Essentials предоставляет одинаковый набор функций для всех поддерживаемых клиентских компьютеров. Эти функции включают присоединение к домену, панель запуска и уведомления о работоспособности на стороне клиента.

Важно

Windows Server Essentials не поддерживает присоединение компьютеров под управлением Windows Home, Starter или Media Center к домену. Кроме того, вы не можете использовать удаленный веб-доступ для подключения к этим компьютерам.

Windows Server Essentials

Этот раздел относится к серверу под управлением Windows Server Essentials или к серверу под управлением Windows Server 2012 R2 Standard или Windows Server 2012 R2 Datacenter с установленной ролью Windows Server Essentials Experience.Поддерживаются следующие компьютерные операционные системы:

Операционные системы Windows 7

• Windows 7 Home Basic SP1 (x86 и x64)

• Windows 7 Home Premium SP1 (x86 и x64)

• Windows 7 Professional SP1 (x86 и x64)

• Windows 7 Ultimate SP1 (x86 и x64)

• Windows 7 Enterprise SP1 (x86 и x64)

• Windows 7 Starter SP1 (x86)

  Операционные системы Windows 8

• Windows 8

• Windows 8 Профессиональная

• Windows 8 Корпоративная

  Windows 8.1 операционные системы

• Windows 8.1

• Windows 8.1 Профессиональная

• Windows 8.1 Корпоративная

  Операционные системы Windows 10

• Windows 10

• Windows 10 Pro

• Windows 10 Корпоративная

• Windows 10 для образовательных учреждений

  Клиентские компьютеры Mac

• Mac OS X v10.5 Leopard

• Mac OS X v10.6 Снежный барс

• Mac OS X v10.7 Lion

• Mac OS X v10.8 Mountain Lion

Примечание

Вы можете просмотреть работоспособность и состояние резервного копирования для компьютера Mac с панели мониторинга Windows Server Essentials. Однако вы не можете настроить резервное копирование компьютера или запустить резервное копирование с панели инструментов. Кроме того, вы не можете использовать удаленный веб-доступ для подключения к компьютеру Mac.

Windows Server Essentials

Этот раздел относится к серверу под управлением Windows Server Essentials.Поддерживаются следующие компьютерные операционные системы:

Операционные системы Windows 7

• Windows 7 Home Basic (x86 и x64)

• Windows 7 Home Premium (x86 и x64)

• Windows 7 Профессиональная (x86 и x64)

• Windows 7 Максимальная (x86 и x64)

• Windows 7 Enterprise (x86 и x64)

• Windows 7 начальная (x86)

  Операционные системы Windows 8

• Windows 8

• Windows 8 Профессиональная

• Windows 8 Корпоративная

  Операционные системы Windows 10

• Windows 10

• Windows 10 Pro

• Windows 10 Корпоративная

• Windows 10 для образовательных учреждений

  Клиентские компьютеры Mac

• Mac OS X v10.5 Леопард

• Mac OS X v10.6 Snow Leopard

• Mac OS X v10.7 Lion

Примечание

Вы можете просмотреть работоспособность и состояние резервного копирования для компьютера Mac с панели мониторинга Windows Server Essentials. Однако вы не можете настроить резервное копирование компьютера или запустить резервное копирование с панели инструментов. Кроме того, вы не можете использовать удаленный веб-доступ для подключения к компьютеру Mac.

Изменяет сервер на клиентском компьютере

Когда вы подключаете компьютер к серверу, программное обеспечение Windows Server Essentials вносит в компьютер ряд изменений, чтобы компьютер и сервер могли работать вместе.

Программа выполняет следующие функции:

• Устанавливает программное обеспечение Connector на компьютер

• Устанавливает Microsoft .NET Framework 4.5 на компьютер, если он еще не установлен

• Создает на рабочем столе компьютера ярлыки для панели инструментов и панели запуска

• Настраивает порты брандмауэра Windows на компьютере для обеспечения работы следующих функций:

  • Базовая сеть

  • Службы удаленных рабочих столов

• Вносит в компьютер следующие изменения для облегчения резервного копирования:

  • Создает запланированные задачи для автоматического резервного копирования

  • Устанавливает службы, управляющие операциями резервного копирования на сервере

  • Устанавливает драйвер виртуального устройства, который используется во время процессов восстановления файлов и папок

• Устанавливает агент работоспособности для обнаружения проблем и создания соответствующих уведомлений о предупреждениях

• Создает на компьютере запланированные задачи для периодической оценки работоспособности и синхронизации определений предупреждений о работоспособности

• Добавляет на компьютер службы, которые компьютер использует для связи с сервером и другими функциями Windows Server Essentials

• Открывает TCP-порт 3389 на клиентских компьютерах под управлением клиентов Windows, чтобы позволить службам удаленных рабочих столов запускать

• Развертывает VPN на клиентском компьютере и обеспечивает работу в один клик, если функция VPN включена в Windows Server Essentials, или обеспечивает автоматическое подключение, если функция VPN включена в Windows Server Essentials

Для получения информации о подключении компьютера к серверу см. Подключение компьютеров к серверу.

Информация об имени пользователя и пароле сети

Вы можете получить информацию о вашем сетевом имени пользователя и пароле от человека, который управляет вашим сервером. Вы можете использовать эти учетные данные для подключения вашего компьютера к серверу и доступа к информации с сервера.

Информация об имени пользователя и пароле сети

Вы можете получить информацию о вашем сетевом имени пользователя и пароле от человека, который управляет вашим сервером. Вы можете использовать эти учетные данные для подключения вашего компьютера к серверу и доступа к информации с сервера.

Если вы являетесь администратором сервера, вы можете создать сетевые учетные данные, добавив учетную запись пользователя на вкладке Пользователи на панели мониторинга. Дополнительные сведения об учетных записях пользователей см. В разделе Управление учетными записями пользователей с помощью панели мониторинга.

Учетная запись администратора сервера

Для установки программного обеспечения Connector необходимо указать имя и пароль учетной записи сетевого администратора. Учетная запись сетевого администратора позволяет пользователю управлять локальной сетью вашей организации и помогает управлять и обслуживать сетевые устройства, такие как коммутаторы и маршрутизаторы.

Задачи, которые могут быть выполнены с использованием учетной записи сетевого администратора, могут включать:

• Установка сетевых приложений и другого программного обеспечения

• Управление хранилищем на сервере

• Распространение обновлений программного обеспечения

• Выполнение планового резервного копирования

• Мониторинг повседневной активности в сети

  В Windows Server Essentials, Windows Server Essentials и Windows Server 2012 R2 с установленной ролью Windows Server Essentials Experience можно назначить уровень доступа сетевого администратора любой учетной записи.Это дает необходимые разрешения для выполнения задач сетевого администратора. Когда пользователю назначается уровень доступа администратора сети, открывается запрос User Access Control для любой задачи, требующей прав администратора.

Удаление компьютера из домена Windows

Чтобы удалить компьютер из домена, вам будет предложено ввести имя пользователя и пароль учетной записи домена.

Удаление компьютера из домена Windows

1. Щелкните Пуск , щелкните правой кнопкой мыши Компьютер , а затем щелкните Свойства .

2. В разделе Имя компьютера, домен и параметры рабочей группы щелкните Изменить параметры .

   Примечание

   Если вам будет предложено ввести пароль администратора или подтверждение, введите пароль домена или предоставьте подтверждение.

3. В диалоговом окне Свойства системы щелкните вкладку Имя компьютера , а затем щелкните Изменить .

4. В диалоговом окне Изменение имени компьютера / домена в разделе Член щелкните Рабочая группа , а затем выполните одно из следующих действий:

   1. Чтобы присоединиться к существующей рабочей группе, введите имя рабочей группы, к которой вы хотите присоединиться, а затем нажмите OK .

   2. Чтобы создать рабочую группу, введите имя рабочей группы, которую вы хотите создать, а затем нажмите OK .

      Примечание

      Ваш компьютер будет удален из домена, а учетная запись вашего компьютера в этом домене будет отключена.

Подключите компьютеры к серверу с помощью программного обеспечения Connector

Этот раздел предоставляет доступ к процедурам и информации, которые помогут вам установить программное обеспечение Connector, подключить ваш компьютер к серверу и устранить неполадки, связанные с подключением компьютеров к серверу.

Подключить компьютеры к серверу

При подключении компьютера к серверу под управлением Windows Server Essentials или Windows Server 2012 R2 с установленной ролью Windows Server Essentials Experience убедитесь, что ваш клиентский компьютер имеет допустимое подключение к Интернету.

Выполните следующую процедуру на всех клиентских компьютерах, чтобы подключить их к серверу.

Для завершения процедуры вам понадобится следующая информация:

Примечание

При локальном развертывании клиента для Windows Server Essentials или Windows Server Essentials вы можете подключать компьютеры к серверу, не добавляя их в домен Windows Server Essentials.Этот метод доступен не для всех поддерживаемых клиентских операционных систем, а такие функции, как групповая политика и виртуальные частные сети (VPN), которые требуют, чтобы компьютер был подключен к домену, недоступны. Требования и инструкции см. В разделе Подключение компьютеров к серверу Windows Server Essentials без присоединения к домену.

При локальном развертывании клиента для Windows Server Essentials или Windows Server Essentials вы можете подключать компьютеры к серверу, не добавляя их в домен Windows Server Essentials.Этот метод доступен не для всех поддерживаемых клиентских операционных систем, а такие функции, как групповая политика и виртуальные частные сети (VPN), которые требуют, чтобы компьютер был подключен к домену, недоступны. Требования и инструкции см. В разделе Подключение компьютеров к серверу Windows Server Essentials без присоединения к домену.

Для подключения клиентского компьютера к серверу

1. Войдите в систему на компьютере, который вы хотите подключить к серверу.

   Примечание

   Если на этом компьютере есть несколько учетных записей пользователей, войдите в систему, используя учетную запись пользователя, в которой есть документы, изображения и личные предпочтения, которые вы хотите сохранить после подключения компьютера к серверу.

2. Откройте Интернет-браузер, например Internet Explorer.

3. В адресной строке введите http: // / Connect и нажмите Enter.

   Примечание

   Если ваш компьютер находится в удаленном месте за пределами сети Windows Server Essentials, чтобы запустить мастер подключения компьютера к серверу, введите http: // / connect в адресной строке вашего веб-браузера (где — это доменное имя вашей организации).Вы можете получить информацию о своем доменном имени у сетевого администратора.

4. Появится страница Подключите компьютер к серверу . Выполните одно из следующих действий:

   • Для компьютера под управлением операционной системы Windows щелкните Загрузить программное обеспечение для Windows .

   • Для компьютера под управлением Mac OS X или более поздней версии щелкните Загрузить программное обеспечение для Mac .

5. В сообщении с предупреждением о загрузке файла щелкните Выполнить .

6. Если появится сообщение Контроль учетных записей пользователей, щелкните Да или введите локальное имя пользователя и пароль, если будет предложено.

7. Появится мастер подключения компьютера к серверу. Для завершения работы мастера выполните следующие действия:

   1. Примите лицензионное соглашение с конечным пользователем.

   2. На странице Find my server автоматически определите сервер в локальных сетях и выберите сервер, к которому вы хотите подключиться.Или, если у вас есть информация, вы можете вручную ввести имя вашего сервера или адрес домена.

   3. На Введите новое имя пользователя сети и пароль. На странице выполните следующие действия:

      • Если это первый компьютер, который вы подключаетесь к серверу, и если это компьютер, который вы будете использовать для администрирования сервера, используйте учетную запись администратора, созданную вами во время установки.

      • Для всех остальных компьютеров сначала создайте учетную запись сетевого пользователя на сервере с помощью панели мониторинга.Создайте учетную запись пользователя с правами администратора или обычного пользователя в зависимости от задач, которые выполняет человек, использующий компьютер.

   4. Если ваш компьютер работает под управлением Windows 8, Windows 8.1 или Windows 10, пропустите этот шаг. Если ваш компьютер работает под управлением Windows 7 и у вас есть документы, изображения или личные предпочтения (например, фон рабочего стола, экранные заставки или избранное Internet Explorer), которые вы хотите сохранить после подключения компьютера к новой сети, на Выберите, если вы хотите переместить существующие данные и настройки на страницу мастера, выберите Перенести мои данные и настройки в мою новую учетную запись сетевого пользователя .

   5. Выберите, хотите ли вы автоматически выводить компьютер из спящего режима для создания резервной копии на Выберите, хотите ли вы разбудить этот компьютер, чтобы создать резервную копию страницы .

   6. Следуйте оставшимся инструкциям мастера, чтобы подключить компьютер к сети.

8. После того, как вы подключите свой компьютер к сети, используйте новое имя пользователя и пароль для входа на компьютер.

   Примечание

   Когда вы впервые входите в систему на компьютере под управлением Windows 8, используя свою сетевую учетную запись, после того, как он подключается к серверу, появляются инструкции по переносу файлов и приложений из старой учетной записи пользователя.Следуйте инструкциям на Как перенести файлы и приложения из моей старой учетной записи? , чтобы перенести все файлы и приложения в учетную запись сетевого пользователя.

9. После успешного подключения компьютера к серверу ярлыки приложения Connector TrayApp и панели мониторинга сервера появляются в меню «Пуск», которое можно использовать следующим образом (если ваш компьютер работает под управлением Windows 8, Windows 8.1 или Windows 10, панель мониторинга и Connector TrayApp будут доступны с начального экрана компьютера):

   • Если ваш компьютер работает под управлением Windows 8, Windows 8.1 или Windows 10, приложение Dashboard и Connector TrayApp будет доступно для поиска как приложение.

   • В Connector TrayApp вы можете включить или отключить функцию «Держать меня удаленно подключенным ». Вы также можете дважды щелкнуть TrayApp, чтобы запустить Launchpad. С панели запуска вы можете получить доступ к ярлыку «Общие папки», настроить резервное копирование компьютера, адресные предупреждения и открыть веб-сайт удаленного веб-доступа.

   • По ссылке Dashboard вы можете управлять своим сервером.

Подключение компьютеров к серверу Windows Server Essentials без присоединения к домену

В этом разделе описывается, как добавить компьютер с Windows 7, Windows 8, Windows 8.1 или Windows 10 в сеть Windows Server Essentials без присоединения компьютера к домену Windows Server Essentials в локальном развертывании клиента. Этот метод подключения поддерживается в Windows Server Essentials и Windows Server Essentials.

Это альтернатива обычному методу, который требует присоединения компьютера к домену Windows Server Essentials.При использовании этого метода, если компьютер находится в другом домене, его необходимо удалить из этого домена, прежде чем его можно будет добавить в домен Windows Server Essentials.

Ограничения функций

Некоторые функции ограничены, если клиентский компьютер не добавлен в домен Windows Server Essentials:

• Все функции, требующие присоединения компьютера к домену, включая учетные данные домена, групповую политику и виртуальные частные сети (VPN), недоступны.

• Любые надстройки сторонних производителей, требующие присоединения компьютера к домену, не будут работать должным образом.

• Этот метод нельзя использовать для подключения внешнего компьютера к серверу.

Предварительные требования

• Компьютер должен иметь физическое подключение к локальной сети.

• На компьютере должна быть установлена ​​одна из следующих операционных систем:

  • Windows 10 Pro, Windows 10 Enterprise

  • Windows 8.1 Профессиональная, Windows 8.1 Корпоративная, Windows 8 Профессиональная, Windows 8 Корпоративная

  • Windows 7 Professional (x86 и x64), Windows 7 Enterprise (x86 и x64), Windows 7 Ultimate (x86 и x64)

• Компьютер должен соответствовать всем остальным требованиям для клиентских компьютеров в Windows Server Essentials.Дополнительные сведения см. В разделе Предварительные требования для подключения компьютера к серверу.

• Чтобы включить соединение без присоединения к домену, вы должны войти в систему с учетной записью, которая является членом локальной группы администраторов.

• Чтобы подключить компьютер к серверу Windows Server Essentials, вам потребуются следующие данные учетной записи:

  • Учетная запись с правами администратора в Windows Server Essentials (ваша учетная запись).

  • Имя пользователя и пароль для учетной записи домена человека, который будет использовать компьютер. Учетная запись домена также должна иметь права администратора на сервере Windows Server Essentials.

Подключение к сети Windows Server Essentials

После проверки выполнения всех предварительных требований подключите компьютер к сети Windows Server Essentials.

Для подключения компьютера в другом домене к сети Windows Server Essentials

1. Войдите на клиентский компьютер с учетной записью, которая является членом локальной группы администраторов.

2. Откройте командную строку с правами администратора.

   • В Windows 10 нажмите кнопку Пуск , выберите Все приложения -> Системные инструменты Windows -> Командная строка , щелкните правой кнопкой мыши Командная строка и выберите Запуск от имени администратора .

   • В Windows 8 на странице Start введите команду и нажмите Enter. В результатах щелкните правой кнопкой мыши Командная строка , а затем выберите Запуск от имени администратора .

   • В Windows 7 в меню Пуск введите команду в поле поиска, щелкните правой кнопкой мыши Командная строка , а затем щелкните Запуск от имени администратора .

3. В командной строке введите следующую команду и нажмите Enter:

     reg add "HKLM \ SOFTWARE \ Microsoft \ Windows Server \ ClientDeployment" / v SkipDomainJoin / t REG_DWORD / d 1


4. Выполните действия, описанные в разделе «Подключение компьютеров к серверу».

Присоедините второй сервер к сети

Для подключения второго сервера к сети

1. Войдите на сервер, который вы хотите подключить к сети Windows Server Essentials.

2. Откройте интернет-браузер и в адресной строке введите http: // / Connect , где — это имя сервера, на котором работает Windows Server Essentials, а затем нажмите Enter.

3. Если конфигурация усиленной безопасности Internet Explorer включена на сервере, который вы пытаетесь подключиться к сети Windows Server Essentials, выполните следующие действия; в противном случае пропустите этот шаг.

   1. Чтобы принять сообщение о блокировке, нажмите Закрыть .

   2. Добавьте веб-сайт http: // / Подключите к надежным веб-сайтам следующим образом:

      1. В области навигации браузера щелкните Инструменты , а затем щелкните Свойства обозревателя .

      2. Щелкните вкладку Безопасность , а затем щелкните Надежные сайты .

      3. Щелкните Сайты .

      4. Веб-сайт должен отображаться в поле Добавить этот веб-сайт в поле зоны . Щелкните Добавить .

      5. Щелкните Закрыть , а затем щелкните ОК .

   3. Обновите веб-страницу.

   4. Чтобы подключить второй сервер к серверу под управлением Windows Server Essentials, следуйте инструкциям в разделе Подключение компьютеров к серверу.

 > [! ПРИМЕЧАНИЕ]
> Подключение второго сервера к серверу под управлением Windows Server Essentials отличается от подключения к клиентскому компьютеру следующим образом:
>
> - Нет миграции профиля пользователя; следовательно, текущий профиль не будет перенесен.> - Вы не можете создать резервную копию второго сервера с помощью резервного копирования клиентского компьютера, и нет возможности вывести компьютер из спящего режима для резервного копирования.


После присоединения второго сервера к серверу, на котором работает Windows Server Essentials, подключенному серверу предоставляются следующие функции:

• Функции состояния обновлений и предупреждений работают так же, как и на других клиентских компьютерах.

• Функции онлайн и офлайн работают так же, как и на других клиентских компьютерах.

• Вы можете подключиться ко второму серверу с помощью удаленного веб-доступа.

• Второй сервер будет включен в отчеты о работоспособности, поскольку Windows Server Essentials будет генерировать предупреждения, связанные с этим сервером.

  Управление вторым сервером с сервера под управлением Windows Server Essentials будет отличаться от управления другими клиентскими компьютерами следующим образом:

• Не будет точки входа для TrayApp, Launchpad и Dashboard Client.

• Второй сервер указан в группе Серверы на вкладке Устройства .

• Поскольку резервное копирование клиентского компьютера не поддерживается для второго сервера, статус резервного копирования отображается как Не поддерживается . Кроме того, если выбрать второй сервер и щелкнуть правой кнопкой мыши, для второго сервера не будут отображаться задачи, связанные с резервным копированием и восстановлением.

• Если выбрать второй сервер, а затем щелкнуть задачу Просмотр свойств сервера , на странице свойств сервера не будет отображаться вкладка Резервное копирование .

• Поскольку в операционной системе Windows Server нет Центра безопасности, статус безопасности второго сервера отображается как Неприменимо .

• Состояние групповой политики второго сервера отображается как Неприменимо .

Установите программное обеспечение Connector

Программное обеспечение Connector в Windows Server Essentials устанавливается при подключении компьютера к серверу с помощью мастера подключения компьютера к серверу.Вы можете запустить этот мастер, набрав http: // / connect в адресной строке вашего веб-браузера (где — это имя вашего сервера).

Примечание

Если ваш компьютер находится в удаленном месте, чтобы запустить мастер подключения компьютера к серверу, введите http: // <имя домена> / connect в адресной строке веб-браузера (где <домен> — это доменное имя вашей организации). Вы можете получить информацию о своем доменном имени у сетевого администратора.

Программное обеспечение Connector выполняет следующие функции:

• Подключает ваш компьютер к Windows Server Essentials

• Автоматическое резервное копирование компьютера каждую ночь (если вы настроили сервер для создания резервных копий клиентов)

• Помогает администратору контролировать состояние вашего компьютера

• Позволяет настраивать и удаленно администрировать Windows Server Essentials с домашнего компьютера

Пошаговые инструкции по подключению компьютера к серверу Windows Server Essentials см. В разделе Подключение компьютеров к серверу.

Перенос данных и настроек компьютера вручную

Windows Server Essentials и Windows Server Essentials поддерживают миграцию профилей пользователей только для клиентских компьютеров, работающих под управлением операционной системы Windows 7. Когда вы подключаете компьютер под управлением Windows 7 к серверу, мастер подключения компьютера к серверу может автоматически перенести профиль пользователя.

Профиль пользователя не может быть передан автоматически при подключении компьютера с Windows 8, Windows 8.1 или Windows 10 к серверу.Однако на компьютере с Windows 8 вы можете использовать Windows Easy Transfer для передачи данных и настроек от исходного локального пользователя на компьютер, присоединенный к домену. Для этого вы должны быть администратором как на исходном компьютере с Windows 8, так и на конечном компьютере с Windows 8. Для получения информации об использовании Windows Easy Transfer для передачи файлов и настроек см. Статью 2735227 в базе знаний Microsoft.

Передача нескольких профилей пользователей во время развертывания компьютера

Перед подключением компьютера с операционной системой Windows 7 или Windows 7 с пакетом обновления 1 (SP1) к серверу Windows Server Essentials для передачи нескольких локальных профилей пользователей необходимо сначала создать соответствующие сетевые учетные записи пользователей на сервере.Дополнительные сведения о создании учетных записей пользователей сети см. В разделе Добавление учетной записи пользователя.

Перенос профиля пользователя поддерживается только на компьютере под управлением Windows 7 (для Windows Server Essentials) или Windows 7 SP1 (для Windows Server Essentials). Когда вы подключаете компьютер к серверу Windows Server Essentials с помощью мастера подключения компьютера к серверу, вам предоставляется возможность переместить данные и настройки старых локальных учетных записей пользователей в новые сетевые учетные записи пользователей. Для этого на странице мастера Перемещение существующих пользовательских данных и настроек сопоставьте сетевые учетные записи пользователей с локальными учетными записями пользователей, которые существуют на компьютере, чтобы перенести несколько профилей пользователей, находящихся на клиентском компьютере.

Удаление программного обеспечения Connector

Вы можете удалить программное обеспечение Connector с компьютера с помощью Панели управления. Обычно вы делаете это, если есть проблема с программным обеспечением Connector или если вам нужно установить более новую версию программного обеспечения Connector. Вы должны войти в систему как администратор, чтобы выполнить эту процедуру.

Важно

Если вы обновляете операционную систему на клиентском компьютере, программное обеспечение Connector удаляется автоматически.После завершения обновления необходимо переустановить программное обеспечение Connector. Предпочтительный метод — удалить программное обеспечение Connector перед обновлением операционной системы. Удаление программного обеспечения Connector после завершения обновления по-прежнему приемлемо; однако это может привести к несогласованному состоянию клиентского компьютера с сервером до тех пор, пока программное обеспечение Connector не будет удалено и переустановлено.

Удаление программного обеспечения Connector с компьютера

1. С компьютера под управлением Windows 7, Windows 8, Windows 8.1 или Windows 10 откройте панель управления , а затем в разделе Программы щелкните Просмотреть установленные обновления .

2. В списке установленных программ выберите Windows Server Essentials Connector , а затем щелкните Удалить .

3. На странице предупреждения щелкните Да .

4. Если откроется окно Контроль учетных записей пользователей , щелкните Разрешить .

5. В Windows Server Essentials, если отображается страница соединителя Windows Server Essentials с предложением закрыть панель запуска, нажмите ОК .

6. Подождите, пока программа удалится. После удаления программного обеспечения Windows Server Essentials Connector больше не отображается в списке установленных программ или обновлений. Кроме того, ярлыки для Launchpad и Dashboard больше не отображаются на рабочем столе компьютера.

Примечание

• При удалении программного обеспечения Connector компьютер не удаляется из списка компьютеров, отображаемых на вкладке УСТРОЙСТВА панели управления.Чтобы удалить компьютер с панели мониторинга, см. Раздел Удаление компьютера с сервера.

  • При удалении программного обеспечения Connector общие папки на клиентском компьютере, сопоставленные с сервером, не удаляются. Вы должны вручную удалить общие папки, сопоставленные с сервером.

• При удалении программного обеспечения Connector компьютер не отключается от исходного домена. Вы должны вручную отключить компьютер от домена. Инструкции см. В разделе Удаление компьютера из домена Windows.

Отключите компьютер от сервера или повторно подключите его к серверу

Чтобы отключить компьютер от сервера, необходимо выполнить следующие действия:

1. Удалите программное обеспечение Connector с компьютера с помощью панели управления. Пошаговые инструкции см. В разделе Удаление программного обеспечения Connector.

2. Отключите компьютер от домена Windows Server Essentials и присоедините его к рабочей группе. Для получения пошаговых инструкций по присоединению Windows к рабочей группе, Присоединитесь или создайте рабочую группу.

3. Снимите компьютер с сервера с помощью панели управления. Пошаговые инструкции см. В разделе Удаление компьютера с сервера.

   Чтобы повторно подключить компьютер к серверу, который ранее был отключен от сети серверов Windows Server Essentials, необходимо выполнить следующие действия:

4. Удалите программное обеспечение Connector с компьютера с помощью панели управления. Пошаговые инструкции см. В разделе Удаление программного обеспечения Connector.

5. Отключите компьютер от домена Windows Server Essentials и присоедините его к рабочей группе. Для получения пошаговых инструкций по присоединению Windows к рабочей группе, Присоединитесь или создайте рабочую группу.

6. Подключите компьютер к серверу с помощью мастера подключения компьютера. Пошаговые инструкции см. В разделе Подключение компьютеров к серверу.

Как работает резервное копирование в режимах сна и гибернации

Если вы выберете Wake This Computer for Backup при подключении компьютера к серверу, компьютер будет автоматически выходить из спящего режима или режима гибернации каждый день, как указано в расписании резервного копирования, чтобы его можно было выполнить резервное копирование.После завершения резервного копирования компьютер вернется в режим сна или гибернации в зависимости от настроек управления питанием. Если вы не выберете этот параметр, сервер не будет выполнять резервное копирование компьютера, если компьютер находится в спящем или гибернационном режиме. Для получения дополнительной информации см. Управление резервным копированием клиента.

Используйте панель запуска

Панель запуска можно использовать для доступа к общим ресурсам с сервера Windows Server Essentials, выполнения резервного копирования компьютера и ответа на предупреждения о работоспособности системы.

Дополнительные ссылки

Использование межмашинного взаимодействия (M2M) Авторизация

Во многих случаях требуется безопасный авторизованный канал связи между различными частями автономной системы.Подумайте о двух внутренних сервисах от разных компаний, которые общаются через Интернет. Для этих случаев OAuth 2.0 предоставляет поток предоставления учетных данных клиента. В этом посте мы рассмотрим, как учетные данные клиента, предоставленные OAuth 2.0, могут использоваться с Auth0 для межмашинной связи (M2M).

«Научитесь использовать авторизацию между компьютерами с Auth0!»

Tweet This

Получите код для образца в этом сообщении.

---

Обмен данными между машинами

Существует множество частей системы, в которых имеет смысл взаимодействие между машинами: сервис для сервиса, демон для серверной части, клиент CLI для внутренней службы, инструменты IoT.Ключевой аспект этих коммуникаций заключается в том, что элементом, устанавливающим доверие к системе, является клиент . Что это значит? В отличие от обычных систем, в которых процесс авторизации пытается установить доверие путем авторизации пользователя , в этом случае авторизованным и доверенным должен быть клиент. Другими словами, пользователю не нужно взаимодействовать с системой для аутентификации, скорее система должна аутентифицировать и авторизовать клиента .Для ясности: в данном случае клиент — это просто приложение, процесс или даже автономная система. Для этих сценариев типичные схемы аутентификации, такие как имя пользователя + пароль, вход в социальные сети и т.д., не имеют смысла.

[предоставление учетных данных клиента] от OAuth 2.0 пытается удовлетворить потребность в этих сценариях. В предоставлении учетных данных клиента клиент хранит две части информации: идентификатор клиента и секрет клиента. С помощью этой информации клиент может запросить токен доступа к защищенному ресурсу.

1. Клиент делает запрос к серверу авторизации, отправляя идентификатор клиента , секрет клиента вместе с аудиторией и другими претензиями.
2. Сервер авторизации проверяет запрос и, в случае успеха, отправляет ответ с маркером доступа.
3. Теперь клиент может использовать маркер доступа для запроса защищенного ресурса у сервера ресурсов.

Поскольку клиент всегда должен хранить секрет клиента, это разрешение предназначено только для использования в доверенных клиентах.Другими словами, клиенты, которые хранят секрет клиента , всегда должны использоваться в местах, где нет риска злоупотребления этим секретом. Например, хотя может быть хорошей идеей использовать предоставление учетных данных клиента во внутреннем демоне, который отправляет отчеты через Интернет в другую часть вашей системы, его нельзя использовать для общедоступного инструмента, который любой внешний пользователь может загрузить с GitHub. .

Предоставление учетных данных клиента

Предоставление учетных данных клиента очень просто использовать.Ниже приведены соответствующие HTTP-запросы:

  POST https: //  / oauth / token
Тип содержимого: приложение / json
{
  "аудитория": "",
  "grant_type": "client_credentials",
  "client_id": "",
  "client_secret": ""
}

Успешный запрос авторизации приводит к следующему ответу:

  HTTP / 1.1 200 OK
Тип содержимого: приложение / json
{
  "access_token": "eyJz93a...k4laUWw ",
  "token_type": "На предъявителя",
  "expires_in": 86400
}

В Auth0, чтобы использовать предоставление учетных данных клиента, вы можете создать новое приложение «машина-машина» из инструментальной панели:

Межмашинное приложение требует выбора хотя бы одного API. Это API, который выбирается с помощью утверждения аудитории в HTTP-запросе выше.

Вы можете создавать аудитории для своих API и защищенных ресурсов в разделе API на панели инструментов Auth0.Вы можете включить или отключить эти API на вкладке API вашего приложения.

Детализированные разрешения в Auth0

Благодаря использованию хуков в Auth0 очень легко получить детализированные разрешения для взаимодействия между машинами. Используя код Node.js, вы можете настроить действия Auth0 и расширить функциональность базовой платформы Auth0.

«С помощью Auth0 Hooks вы можете иметь мощные детализированные разрешения даже для авторизации от машины к машине!»

Твитнуть этот

Утилита Auth0 (auth0) является частью wt-cli .Более подробную информацию о wt-cli можно найти здесь, а настройку wt-cli для использования можно найти здесь.

Если вы хотите создать перехватчик, процесс CLI будет проходить следующим образом:

Создайте шаблон кода из Auth0:

  auth0 scaffold -t pre-user-registration> file.js

Затем создайте файл Hook:

  auth0 create -t ​​pre-user-registration --name my-extension-1 -p auth0-default file.js

Наряду с этим процессом панель управления Auth0 Management Dashboard также предоставляет интерфейс для управления вашими хуками .Эта приборная панель может выполнять любую из функций интерфейса командной строки, кроме «Идентифицировать и получать данные журнала от хука».

Если вам не нужна гибкость хуков, вы все равно можете достичь определенного уровня детализации с помощью областей видимости. Их можно включить для каждого API и для каждого приложения / клиента.

Общие сценарии использования M2M-коммуникаций

В этом разделе мы рассмотрим общие сценарии, в которых M2M-связь может иметь смысл.

Backend-to-Backend (службы / демоны)

Это один из наиболее распространенных сценариев.Допустим, у вас есть разные внутренние службы, которые производят данные в виде журналов. Вы храните эти журналы локально в собственном хранилище данных. Однако, как часть ваших политик, вы также хотите, чтобы эти журналы хранились вне офиса в холодном хранилище. Вы отправляете эти журналы через Интернет в службу холодного хранения у другого облачного провайдера. Чтобы авторизовать хранилище журналов от различных служб в вашей сети, вы используете предоставление учетных данных клиента, давая каждому клиенту идентификатор клиента и секрет клиента.

А как насчет других общих служб, таких как планировщики заданий, демоны, непрерывные процессы? Это также отличные сценарии, в которых авторизация между компьютерами имеет смысл. Предположим, у вас есть планировщик заданий, который находится в вашей сети, но у другого поставщика облачных услуг, который предлагает много возможностей для обработки на графическом процессоре. Вы хотите, чтобы этой услугой пользовались только ваши авторизованные клиенты. По этой причине вы используете предоставление учетных данных клиента и авторизуете только те идентификаторы клиентов, которые вы хотите разрешить.

Устройства Интернета вещей

Рост количества устройств Интернета вещей делает отличные возможности для межмашинных решений. Многие (если не большинство) устройств Интернета вещей представляют собой небольшие автономные специализированные устройства, которые собирают и отправляют данные на сервер. Допустим, у вас есть парк небольших устройств Интернета вещей, которые вы используете для сбора данных о количестве автомобилей, припаркованных на вашей стоянке. У вас есть много устройств, которые постоянно отправляют данные на центральный сервер. Эти устройства обмениваются данными через Wi-Fi.Чтобы избежать вторжений, и даже если ваша сеть Wi-Fi защищена паролем, вы используете предоставление учетных данных клиента, предоставляя каждому устройству IoT свой собственный идентификатор клиента и секрет клиента. Этим устройствам доверяют: вы настраиваете их, и никто другой не может с ними взаимодействовать.

Клиенты CLI

Когда системы становятся большими, автоматизация приобретает все больший смысл. Многие повторяющиеся задачи, которые все еще требуют, чтобы администратор контролировал их, начинают превращаться в сценарии. Эти сценарии запускаются, когда администраторам необходимо их запустить.Поскольку эти сценарии взаимодействуют с важными частями архитектуры компании, они обычно имеют какую-то защиту. В этих случаях администраторы могут создать приложения CLI, которые имеют необходимые права для выполнения действий, но доступны только на определенных компьютерах, например на их собственных, или в мэйнфреймах. В этих случаях предоставление учетных данных клиента также имеет смысл. Этим приложениям CLI доверяют, но им также нужен доступ к чувствительным частям системы. Решением может стать защита доступа к конфиденциальным частям системы путем запроса идентификатора клиента и секрета клиента.

Пример кода: приложение для доставки подарков

Если вам интересен код, который можно применить в реальном сценарии, у нас есть образец приложения только для этой цели. Приложение Gift Deliveries показывает, как две серверные службы одной компании могут безопасно взаимодействовать с использованием предоставления учетных данных клиента.

В этом приложении одна служба World Mappers API предоставляет API, который можно использовать для поиска координат, адресов и направлений; в то время как другая служба, служба доставки подарков, использует World Mappers API для получения маршрутов от одной точки до адреса назначения (для отправки подарка).

Обе эти службы работают во внутренней сети интернет-магазина, поэтому клиент Gift Deliveries является доверенным клиентом, что позволяет ему использовать предоставление учетных данных клиента.

Если вы посмотрите файл giftdeliveries-nodejs / index.js , вы увидите код, который получает токен доступа с использованием предоставления учетных данных клиента:

  var getAccessToken = function (callback) {
  if (! env ('AUTH0_DOMAIN')) {
    обратный вызов (новая ошибка ('AUTH0_DOMAIN требуется для получения токена доступа (проверьте вашу конфигурацию).'));
  }

  logger.debug ('Получение токена доступа с https: //' + env ('AUTH0_DOMAIN') + '/ oauth / token');

  var options = {
    метод: 'POST',
    url: 'https: //' + env ('AUTH0_DOMAIN') + '/ oauth / token',
    заголовки: {
      'cache-control': 'no-cache',
      "тип содержимого": "приложение / json"
    },
    тело: {
      аудитория: env ('RESOURCE_SERVER'),
      grant_type: 'client_credentials',
      client_id: env ('AUTH0_CLIENT_ID'),
      client_secret: env ('AUTH0_CLIENT_SECRET')
    },
    json: правда
  };

  request (options, function (err, res, body) {
    если (err || res.statusCode <200 || res.statusCode> = 300) {
      обратный вызов (res && res.body || err);
    }

    обратный вызов (null, body.access_token);
  });
}

Если вы хотите запустить это приложение, зарегистрируйтесь для получения бесплатной учетной записи Auth0, клонируйте репозиторий и следуйте инструкциям README.

Заключение

Связь между машинами является частью практически любой современной архитектуры. OAuth 2.0 и Auth0 предоставляют необходимые строительные блоки, чтобы облегчить его использование в ваших архитектурах.От бэкэнда к бэкэнду, сервисов, демонов, устройств IoT и даже инструментов CLI предоставление учетных данных клиента остается простым, но полезным подходом к проблеме авторизации между автономной и полуавтономной системой. Этот грант, дополненный мощностью перехватчиков, может охватывать все распространенные варианты использования, оставаясь гибким для более детальных потребностей безопасности в будущем. Если вы используете или заинтересованы в использовании межмашинного взаимодействия в своих продуктах, оставьте нам комментарий ниже. Если вы не уверены, как это применимо к вашей архитектуре, нажмите кнопку «поговорить с отделом продаж» на нашей домашней странице, мы можем вам помочь!

Настройка UniFi Dream Machine Pro — Центр поддержки и поддержки Ubiquiti

UniFi Dream Machine Pro (UDM-Pro) — это универсальный маршрутизатор корпоративного уровня и шлюз безопасности с возможностью управления вашей сетью UniFi, безопасностью камеры, сетями доступа и VoIP путем размещения сети UniFi, защиты, доступа и Обсуждение (бета) приложений.

В этой статье описывается, как настроить UniFi Dream Machine Pro в первый раз, а также как искать и устранять распространенные проблемы с подключением к Интернету.

Если вам нужно настроить UniFi Dream Machine, см. UniFi — Настройка UniFi Dream Machine.

Как UDM-Pro подключается к вашим устройствам

Вы можете смешивать UniFi и сторонние сетевые устройства, но полная топология UniFi, управляемая приложением UniFi Network, дает вам централизованное управление сетью со всеми расширенными функциями UniFi.

Система UniFi Dream Machine Pro с UniFi Network и UniFi Protect может выглядеть так, если вы хотите запитать свои камеры и точки доступа через PoE:

Настройка UniFi Dream Machine Pro

Перед тем, как начать процесс установки, обязательно подключите UDM-Pro в соответствии с кратким руководством, а дождитесь загрузки устройства .

UDM-Pro поставляется с программным обеспечением UniFi Network для управления вашей сетью, которое вы можете настроить двумя разными способами:

1. с использованием мобильного приложения UniFi Network (рекомендуется)
2. с использованием веб-интерфейса

Используйте мобильное приложение UniFi Network для настройки

Для настройки UDM-Pro с помощью приложения UniFi Network:

• включить Bluetooth на мобильном устройстве
• установите приложение UniFi Network (App Store / Google Play) и включите необходимые разрешения
• убедитесь, что ваше мобильное устройство находится в пределах 1.5 м / 5 футов UDM-Pro

1. Запустите мобильное приложение UniFi Network и дождитесь обнаружения UDM-Pro

2. Назовите свой UDM-Pro и войдите в свою учетную запись UI.com или создайте новую

Если ваш UDM-Pro не обнаружен, отключите и снова включите Bluetooth и попробуйте переустановить приложение UniFi Network, чтобы снова попробовать процесс установки.

Если вы видите сообщение «Интернет не обнаружен», отключите и снова включите Bluetooth, переустановите приложение UniFi Network и нажмите Повторить попытку .

3. Настройте автоматическую оптимизацию и диагностику и укажите расписание обновлений.

4. Дождитесь завершения теста скорости

После завершения теста вы можете настроить скорость загрузки и выгрузки по мере необходимости.

5. Просмотрите изменения в настройках и нажмите Готово, чтобы завершить процесс настройки.

6. Подключитесь к сети Wi-Fi после завершения настройки

После подключения к сети Wi-Fi вы можете перейти на панель управления и начать управлять своим устройством.

Если не удается подключиться к сети Wi-Fi, см. Раздел «Устранение неполадок».

Используйте веб-интерфейс для настройки

Для настройки UDM-Pro с помощью веб-интерфейса:

1. Подключите порт LAN вашего компьютера напрямую к одному из портов RJ45 LAN (порт 1–4) на UDM-Pro.
2. Посетите https://setup.ui.com или https://192.168.1.1 в своем браузере (мы рекомендуем использовать Google Chrome).

Примечание: Предупреждение о сертификате на этом этапе установки — это нормально — просто продолжайте и примите изменения в сертификате, если будет предложено.

Если вы не можете загрузить адреса, указанные выше, убедитесь, что вы подключены к UDM-Pro через LAN.

3. Пошаговый процесс настройки и настройки в веб-интерфейсе будет аналогичен шагам, описанным выше для мобильного приложения UniFi Network.

Управление настройкой UniFi Dream Machine Pro

Вы будете использовать UniFi Network для управления своей сетью UDM-Pro или для добавления дополнительных устройств UniFi в свою настройку.

Для получения дополнительной информации см .:

Устранение неполадок и расширенная настройка

Я вижу сообщение «Интернет не обнаружен» во время установки

Сообщение «Интернет не обнаружен» во время установки может быть вызвано несколькими разными причинами:

• Модем / маршрутизатор, предоставленный вашим интернет-провайдером, не настроен на мостовой режим
• Аренда DHCP, предоставленная вашим интернет-провайдером, по-прежнему назначена ранее подключенному модему / маршрутизатору
• Интернет-провайдер заблокировал доступ в Интернет для ранее подключенного устройства или маршрутизатора
• Тип подключения к Интернет-провайдеру не соответствует настройкам, настроенным на Dream Machine
• Интернет-провайдер требует, чтобы VLAN была настроена на интерфейсе WAN.

Чтобы устранить проблему, попробуйте выполнить следующие действия:

1. Убедитесь, что модем / маршрутизатор, предоставленный вашим интернет-провайдером, настроен на мостовой режим.
2. Обратитесь к своему интернет-провайдеру, чтобы узнать, используют ли они настраиваемый тип подключения, например PPPoE или статические IP-адреса вместо DHCP. В этом случае см. Раздел о применении пользовательских настроек для типов подключения PPPoE или статического IP-адреса.
3. Перезагрузите модем / маршрутизатор ISP и повторите настройку UDM-Pro

Если это не поможет, обратитесь за помощью к своему интернет-провайдеру, поскольку может возникнуть проблема с подключением к Интернету, не связанная с UDM-Pro.

Применить пользовательские настройки для типа подключения PPPoE или статического IP-адреса

Если ваш интернет-провайдер использует другой тип подключения, т.е.е. PPPoE или статические IP-адреса вместо DHCP, вы можете увидеть сообщение «Интернет не обнаружен» во время процесса установки UDM-Pro.

Чтобы применить пользовательские настройки подключения во время настройки (веб-интерфейс или мобильное приложение):

1. Выберите Advanced Internet Options в процессе установки UDM-Pro
2. Выберите правильный Тип подключения из раскрывающегося списка, предоставленного вашим интернет-провайдером.
3. Заполните остальные поля информацией, предоставленной вашим интернет-провайдером, и нажмите Применить

Статьи по теме

UniFi — Начало работы
UniFi — Внедрение устройства
UniFi — Как настроить сеть UniFi

Была ли эта статья полезной?

да Нет

-185 «> X нашел это статья полезная

Считают этот материал полезным: 252 из 689

Как создать информационную панель отчетности с помощью Dash и Plotly | Дэвид Комфорт

Метод выбора либо сжатой таблицы данных, либо полной таблицы данных.

Одной из функций, которые я хотел для таблицы данных, была возможность отображать «сжатую» версию таблицы, а также полную таблицу данных. Поэтому я включил переключатель в файл layouts.py , чтобы выбрать, какую версию таблицы представить:

Блок кода 17: переключатель в layouts.py

Обратный вызов для этой функции принимает входные данные от переключателя и выводит столбцы для отображения в таблице данных:

Блок кода 18: обратный вызов для радиокнопки в макетах.py File

Этот обратный вызов немного сложнее, поскольку я добавляю столбцы для условного форматирования (о чем я расскажу ниже). По сути, так же, как нижеприведенный обратный вызов изменяет данные, представленные в таблице данных, на основе дат, выбранных с помощью оператора обратного вызова, Output ('datatable-paid-search', 'data' , этот обратный вызов изменяет столбцы, представленные в таблица данных, основанная на выборе радиокнопки с помощью оператора обратного вызова, Output ('datatable-paid-search', 'columns' .

Условное цветовое обозначение различных ячеек таблицы данных

Одной из особенностей, которые заинтересованные стороны хотели для таблицы данных, была возможность иметь определенные числа или ячейки в таблице данных, которые должны быть выделены на основе значения метрики; красный для отрицательных чисел, например. Однако условное форматирование ячеек таблицы данных имеет три основных проблемы.

• В настоящее время в таблицах данных Dash отсутствует функция форматирования.
• Если число отформатировано до включения в таблицу данных Dash (например, в пандах), то функции таблицы данных, такие как сортировка и фильтрация, не работают должным образом.
• В коде таблицы данных Dash есть ошибка, из-за которой условное форматирование не работает должным образом.

Я закончил форматирование чисел в таблице данных в пандах, несмотря на указанные выше ограничения. Я обнаружил, что условное форматирование в Dash не работает должным образом для форматированных чисел (чисел с запятыми, знаков доллара, знаков процента и т. Д.). Действительно, я обнаружил, что в методе, описанном в разделе «Условное форматирование — выделение ячеек» Руководства пользователя таблицы данных Dash, есть ошибка:

Блок кода 19: условное форматирование — выделение ячеек

Отображается ячейка для температуры в Нью-Йорке. как зеленый, даже если значение меньше 3.9. * Я тестировал это в других сценариях, и похоже, что условное форматирование для чисел использует только целую часть условия («3», но не «3,9»). Фильтр температуры, используемый для условного форматирования, каким-то образом обрезает значащие цифры и учитывает только целую часть числа. Я написал на форуме сообщества Dash об этой ошибке, и с тех пор она была исправлена ​​в последней версии Dash.

* Это было исправлено в документации Dash.

Условное форматирование ячеек с использованием столбцов Doppelganger

Из-за вышеуказанных ограничений условного форматирования ячеек я придумал альтернативный метод, в котором я добавляю столбцы «doppelganger» как в фрейм данных pandas, так и в таблицу данных Dash.Эти двойные столбцы имели либо значение исходного столбца, либо значение исходного столбца, умноженное на 100 (для устранения ошибки, когда десятичная часть значения не учитывается условной фильтрацией). Затем столбцы двойников могут быть добавлены в таблицу данных, но будут скрыты от просмотра с помощью следующих операторов:

Блок кода 20: Добавление столбцов Доппельгангера

Затем условное форматирование ячейки может быть реализовано с использованием следующего синтаксиса:

Блок кода 21: Условное форматирование ячеек

По сути, фильтр применяется к столбцу «doppelganger», Revenue_YoY_percent_conditional (фильтрация ячеек, в которых значение меньше 0).Однако форматирование применяется к соответствующему «реальному» столбцу, Доход г / г (%) . Можно представить себе другие варианты использования этого метода условного форматирования; например, выделение резко отклоняющихся значений.

Полный текст таблицы данных приведен ниже (с условным форматированием для нечетных и четных строк, а также с выделением ячеек, которые превышают определенный порог с помощью метода двойника):

Блок кода 22: Таблица данных с условным форматированием

Я описываю метод обновления графиков с использованием выбранных строк в таблице данных ниже.

2. Подключите Active Directory к Umbrella

Назначение соединителя — контролировать один или несколько контроллеров домена. Он прослушивает входы пользователей и компьютеров через журналы событий безопасности и впоследствии обеспечивает сопоставление IP-адресов пользователю и IP-компьютеру на виртуальных устройствах (VA). Он синхронизирует членство между пользователями, компьютерами и группами с Umbrella Security Cloud, что позволяет создавать и применять групповые настройки и просматривать отчеты на основе пользователей, компьютеров и групп.

Коннектор помогает импортировать пользователей, группы и компьютеры Active Directory (AD) для обеспечения этих сопоставлений. Другие объекты AD, включая организационные единицы (OU), не импортируются.

1. Укажите группы AD для импорта в Umbrella (необязательно).
2. Установите разъем.
3. Убедитесь, что разъем синхронизируется с приборной панелью Umbrella.
4. Убедитесь, что все компоненты AD находятся в рабочем состоянии.

Примечание: На каждую площадку зонтика требуется только один разъем, а при необходимости — дополнительный второй разъем для резервирования.Если вы подключаете несколько доменов AD, требуется один соединитель для каждого домена AD для каждого сайта Umbrella с дополнительным вторым соединителем для избыточности, если это необходимо. Мы не рекомендуем устанавливать коннектор на все контроллеры домена.

Службу соединителя не нужно устанавливать на контроллере домена. Его можно установить на любом сервере Windows, входящем в домен.

При желании вы можете указать интересующие группы AD для создания политики в Umbrella.

1. Определите интересующие группы AD. Пользователи и компьютеры, принадлежащие этим группам, будут синхронизированы с Umbrella.

Для каждого поддерева необходимо указать только родительскую группу. Все группы, пользователи и компьютеры AD, входящие в эту родительскую группу, будут включены автоматически.

Службу соединителя не нужно устанавливать на контроллере домена. Его можно установить на любом сервере Windows, входящем в домен, при соблюдении следующих требований:

• Windows Server 2012, 2012 R2, 2016 или 2019 с последними пакетами обновления и 100 МБ свободного места на жестком диске.
Пакеты обновления до SP2 не поддерживаются.
• .NET Framework 4.5 или 4.7.
.NET Framework 3.5 не должен работать в той же системе. Если требуется .NET Framework 3.5, убедитесь, что на этом сервере установлены все исправления Windows.

• Если запущено локальное антивирусное приложение, разрешить список процессов OpenDNSAuditClient.exe и OpenDNSAuditService.exe.
  • Оснастки и инструменты командной строки для доменных служб AD устанавливаются через Инструменты удаленного администрирования сервера> Инструменты администрирования ролей> Инструменты AD DS и AD LDS> Инструменты AD DS.

1. Перейдите к Deployments> Configuration> Sites and Active Directory и щелкните Download .

Вид ваших групп в списке означает, что контроллеры домена или другой компьютер Windows успешно синхронизировали членство в группах пользователей и компьютеров с Umbrella через соединитель. Любые последующие изменения также должны успешно синхронизироваться.

Если вы не видите свои группы, проверьте страницу конфигурации Active Directory, чтобы увидеть, все ли компоненты находятся в состоянии Active (зеленый).Если нет, свяжитесь с [адрес электронной почты защищен].

Примечание: Первая синхронизация большого количества пользователей, компьютеров и групп AD может занять до четырех часов. В это время значок состояния разъема может отображаться красным до завершения начальной синхронизации. После завершения синхронизации он будет помечен как «Активный» (зеленый).

Для получения информации о настройке политики см. 3. Настройка политик.

1. Если ваше развертывание включает виртуальные устройства, убедитесь, что вы можете разрешить трафик DNS, введя следующую команду, которая отправляет запрос в opendns.com через свой VA.

Этот запрос возвращает строку информации, если вы проходите через виртуальное устройство. Если в результате этого запроса вы получили несуществующий домен, значит, с вашей конфигурацией все еще что-то не так, и вам следует обратиться в службу поддержки.

---

1. Подготовьте среду Active Directory < 2. Подключите Active Directory к Umbrella > 3. Настройте политики

Тестирование бортовой диагностики

Если ваш автомобиль модели 1996 года или новее, он оснащен бортовой системой диагностики (OBD II).Эта система предназначена для выявления проблем с выбросами до того, как они станут серьезной проблемой.

• OBD предупреждает вас об условиях, при которых расход топлива сокращается, сокращается срок службы двигателя и может потребоваться дорогостоящий ремонт.
• OBD позволяет узнать, что ваш автомобиль способствует загрязнению воздуха, выбрасывая излишки загрязняющих веществ.

Автомобиль не пройдет проверку на выбросы, когда горит индикатор проверки двигателя. Если аккумулятор был отключен или коды неисправностей стерты, вам придется управлять автомобилем в различных условиях в течение одной недели, прежде чем они пройдут.Перед экзаменом снимите любое устройство, отслеживающее ваши привычки вождения, и замените его после.

Будь ярким, как эта подсветка приборной панели!

Доставьте свой автомобиль в специализированную мастерскую по ремонту OBD II, когда вы увидите индикатор Check Engine. Мигающий свет указывает на серьезную проблему, которая может повредить каталитический нейтрализатор.

Тесты на выбросы загрязняющих веществ с OBD II Наверх ↑

Ежегодная проверка на смог на автомобилях 1996 года и новее выполняется с помощью OBD II, а не с помощью более старого теста с двумя скоростями или «выхлопной трубы».OBD II более точен, чем двухскоростной тест, и менее затратен, чем динамометрические тесты, используемые в некоторых других штатах. Сам тест тоже намного быстрее. Станции часто могут пройти тест OBD II за пять минут или меньше.

Специалист по выбросам отработавших газов отсканирует ваш идентификационный номер автомобиля на двери водителя с помощью считывателя штрих-кода. Затем техник подключит кабель от анализатора к бортовому компьютеру автомобиля. Нет другого соединения или зонда. Это не только быстро показывает, проезжает ли ваш автомобиль, но и помогает технику определить любые неисправности.

Станции инспекции выбросов

Nevada оснащены современными анализаторами, которые отправляют результаты испытаний на выбросы в DMV в режиме реального времени. Простые экраны помогают оператору пройти тест. Многие станции также предлагают продление регистрации после прохождения теста.

OBD II — это самый дешевый и точный техосмотр для новых автомобилей. Автомобили 1995 года выпуска и ранее будут продолжать испытываться по двухскоростному методу.

, что можно и чего нельзя делать ↑

DO немедленно доставьте свой автомобиль в сервис, если загорается и продолжает гореть световой индикатор «Проверьте двигатель» или «Обслуживание двигателя в ближайшее время».Этот свет нельзя игнорировать. Хотя может показаться, что автомобиль работает нормально, существует проблема, которая может привести к увеличению уровня выбросов.

Одна вещь, которую вы можете легко проверить, — это крышка бензобака. Ослабленная или сломанная крышка бензобака приведет к включению индикатора Check Engine. Индикатор гаснет сам по себе, как только крышка бензобака будет плотно затянута.

Иногда, когда загорается индикатор Check Engine, компьютер двигателя автомобиля переходит в режим «резервного копирования» или «аварийного дома». Это позволяет автомобилю продолжать работу до тех пор, пока не будет произведен ремонт.Резервный или аварийный режимы — не самый эффективный способ работы транспортного средства с точки зрения выбросов и расхода топлива. Проблема требует ремонта.

DO обратитесь к местному дилеру, чтобы узнать, покрывается ли ваш автомобиль гарантией, или отзовите его, если проблема возникает с системой OBD-II вашего автомобиля. Гарантия на дорогие выхлопные компоненты может составлять до 8 лет или 80 000 миль, в зависимости от того, что наступит раньше.

DO заблаговременно пройдите ежегодный тест на выбросы вредных веществ.Помните, что тест действителен в течение 90 дней для продлений и частных транзакций. Если проверка выбросов обнаружит проблему с вашим автомобилем, у вас будет время, чтобы решить проблему до истечения срока регистрации.

НЕ управляйте автомобилем , если мигает индикатор «Проверьте двигатель» или «Скоро обслужите двигатель». Мигающий свет означает, что существует проблема, которая может привести к повреждению дорогостоящих систем контроля выбросов. Так что немедленно доставьте свой автомобиль в ремонтную мастерскую.Замена испорченного каталитического нейтрализатора может стоить тысячи долларов.

НЕ отправляйте свой автомобиль на проверку на выбросы сразу же, если вы только что заменили аккумулятор, или если существующий аккумулятор разрядился, был отсоединен или медленно проворачивался. Если напряжение аккумулятора упадет ниже пяти вольт, память компьютера автомобиля будет потеряна. Ваш автомобиль не пройдет проверку и будет отклонен. Транспортное средство необходимо будет эксплуатировать в различных условиях в течение одной недели, чтобы система OBD-II могла выполнять все свои бортовые диагностические тесты.

Если срок действия ваших номерных знаков истек или истечет в течение недели, обратитесь в ближайший офис DMV и запросите разрешение на передвижение. Очень редко можно найти автомобиль, который не будет готов к испытаниям на выбросы после недели нормальной езды. В случае возникновения вопросов обращайтесь в лабораторию по контролю за выбросами автотранспортных средств в вашем районе. В Лас-Вегасе звоните по телефону (702) 486-4981. В Рино звоните по телефону (775) 684-3580.

НЕ очищайте коды неисправностей данных с помощью сканера в надежде пройти тест на выбросы.Если вы удалите коды неисправностей данных и сразу же отправите автомобиль на проверку выбросов, он будет «отклонен». Очистка кодов неисправностей данных стирает все настройки памяти системы OBD-II. Транспортное средство необходимо будет эксплуатировать в различных условиях до одной недели. Кроме того, стирание кодов может скрыть проблемы и затруднить диагностику и ремонт вашего автомобиля.

НЕ сдавайте автомобиль на тест, если у вас есть устройство, отслеживающее ваши привычки вождения, подключенное к разъему под приборной панелью.Вы должны снять устройство и заменить его после проверки. Эмиссионные станции должны вывести автомобиль из строя, если такое устройство подключено к розетке.

Часто задаваемые вопросы Наверх ↑

См. Также Ресурсы государственного и местного транспорта Агентства по охране окружающей среды США.

Что такое OBD?

Бортовая система диагностики состоит из компьютера, который контролирует систему выбросов и ключевые компоненты двигателя. Обычно он может обнаружить неисправность или износ этих компонентов до того, как водитель узнает о проблеме.Агентство по охране окружающей среды США потребовало от производителей автомобилей устанавливать системы OBD на все автомобили и малотоннажные грузовики, произведенные с 1996 года.

Системы

OBD предназначены для предупреждения водителя, когда какой-либо компонент в системе управления двигателем или выхлопной системе начинает выходить из строя или работать со сбоями. Раннее обнаружение мелких проблем с последующим своевременным ремонтом часто может предотвратить более дорогостоящее повреждение таких компонентов, как каталитический нейтрализатор.

Как работает OBD?

Когда компьютер OBD обнаруживает проблему, он сохраняет диагностический код неисправности и может загореться лампочкой «Проверьте двигатель» или «Сервисный двигатель» на приборной панели автомобиля.Этот свет нельзя выключить до тех пор, пока не будет завершен необходимый ремонт или пока неисправность не исчезнет.

Когда вы отправляете свой автомобиль на диагностику или ежегодный осмотр выхлопных газов, техник по ремонту получает коды неисправностей с компьютера с помощью «сканирующего прибора». Используя эту информацию, квалифицированный специалист по ремонту может быстро и точно решить любую проблему.

При определенных условиях индикатор приборной панели мигает или мигает. Это указывает на серьезную проблему.Водителю следует снизить скорость и как можно скорее обратиться в сервисную службу. Неисправности, вызывающие мигание, могут за короткий промежуток времени серьезно повредить компоненты системы снижения токсичности отработавших газов, особенно каталитический нейтрализатор.

Какое отношение имеет OBD к загрязнению воздуха?

Автомобили являются крупнейшим источником загрязнителей воздуха в Северной Америке. Хотя современные автомобили становятся чище благодаря улучшенным двигателям и системам контроля выбросов, уровень выбросов снижается только тогда, когда все находится в надлежащем рабочем состоянии.

Когда двигатель не работает на максимальном КПД, производительность теряется, топливо расходуется впустую, а выбросы загрязняющих веществ увеличиваются. OBD может обнаружить проблемы с компонентами выбросов до того, как возникнет очевидная проблема с автомобилем или грузовиком.

Как я узнаю о проблеме с моим автомобилем или грузовиком?

Системы

OBD предназначены для предупреждения водителей, когда что-то в двигателе или системе контроля выбросов начинает выходить из строя или выходить из строя. Когда система OBD определяет, что проблема существует, код сохраняется в памяти компьютера.Компьютер может загореться индикатором на приборной панели, показывающим «Скоро проведите обслуживание двигателя» или «Проверьте двигатель».

Этот индикатор информирует водителя о неисправности двигателя, связанной с выбросами. Если индикатор горит, существует реальная проблема, связанная с контролем выбросов, которую необходимо устранить. Если индикатор мигает, водителю необходимо как можно скорее отвезти машину к мастеру по ремонту.

Как выключить свет двигателя?

Мастер по ремонту выключит свет на приборной панели после того, как будет произведен необходимый ремонт.Также существуют ситуации, при которых система OBD автомобиля может автоматически выключить свет приборной панели, если условия, вызвавшие проблему, больше не существуют.

Будет ли OBD стоить мне больше денег?

Нет. Это действительно может сэкономить вам деньги. OBD предназначена для помощи водителю, а также окружающей среде, предупреждая водителя на ранней стадии об ухудшении состояния и отказе деталей, которые влияют на работу двигателя и / или выбросы загрязняющих веществ.

Раннее обнаружение неисправностей двигателя или выхлопной системы с последующим своевременным ремонтом предотвратит более дорогостоящий ремонт в будущем.Это также может помочь снизить затраты на ремонт, поскольку тест является более конкретным и может помочь сократить время поиска и устранения неисправностей.

Что происходит после проверки OBD?

Автомобили, прошедшие проверку OBD, смогут продолжить регистрацию. Все результаты испытаний на выбросы передаются в DMV в электронном виде. Мы рекомендуем вам продлить через Интернет, в киоске или на станциях выброса, которые предлагают эту услугу.

Если легковой или грузовой автомобиль не прошел проверку OBD, владельцу будет предоставлен отчет об испытании, в котором указана причина отказа.Транспортные средства, не прошедшие тест, необходимо отремонтировать, чтобы зарегистрировать автомобиль или грузовик.

Кто может исправить проблему с OBD?

Только квалифицированный обученный специалист по обслуживанию, оснащенный надлежащим диагностическим и ремонтным оборудованием, может выполнять ремонт, связанный с бортовой диагностической системой. Владельцы транспортных средств должны спросить свою мастерскую по ремонту автомобилей, прошли ли технические специалисты надлежащую подготовку и имеют ли они доступ к необходимому оборудованию для надлежащего обслуживания транспортных средств, оборудованных системой бортовой диагностики.

Покрывается ли моя гарантия на ремонт, связанный с OBD?

Федеральный закон требует, чтобы на системы контроля выбросов на автомобилях 1996 года и новее давалась гарантия на два года или 24 000 миль (в зависимости от того, что наступит раньше).
