Пайка медных труб припоем своими руками: видео, инструменты,технология

Смысл этой процедуры заключается в том, что для того, чтобы получить соединенные отрезки в хорошем и неприглядном виде с помощью припайки деталей горячим раскаленным материалом, нужно приложить немало усилий, они в свою очередь требуют особой аккуратности и тщательной подготовки.

Большинство заграничных государств предпочитают трубы из медного сплава для таких систем, как: отопление, газовые трубы, водоотведение и водоснабжение. А, если медные трубы используются в устройствах кондиционирования, то здесь нужно спаивать детали без видимых швов.

Преимущества медных труб:

1. Устойчивость;
2. Служба на большие сроки;
3. Простота в обработке;
4. Выдержка к большому давлению;
5. Не реагирую на УФ-излучения и т. д.

Одна лишь отрицательная чёрта — это дорогой материал. Но, если один раз потратиться для его приобретения, то не пожалеете так, как они очень долгосрочны и не требуют постоянного ухода в течение 50 лет и более.

Технологии припаивания:

1. Воздействие большого градуса – применяется для труб с высокой нагрузкой. Температура во время припайки составляет 500-950 градусов.
2. Воздействие низких температур. Все зависит от выбранного припоя, для более мягкого, температура составляет 460 градусов, но уже больше этой температуры применяется для твердого припоя.

Механизмы во время спаивания:

1. Резьба для трубопроводов;
2. Инструмент для расправления и удаления неровностей;
3. Расширитель для трубопроводов;
4. Щетки и ершики;
5. Рефлектор для разогрева трубопровода;
6. Горелка с газовым снабжением;
7. Горелка ацетилено-кислородная.

Для легкого спаивания деталей можно разогревать детали феном с терморегуляцией, который подключается в розетку и обеспечивает поток горячего воздуха в пределах 660 градусов.

Самым главным преимуществом этого устройства — это возможность управлять температурой. Прилежащие к нему детали помогут вам обеспечить воздействие большого градуса в определенном месте.

Содержание

1. Ресурсы для спаивания
2. Ход работ во время спаивания
3. Меры предосторожности

Ресурсы для спаивания

Как мы выяснили, припой бывает твердый и мягкий:

• Припой в твердом виде производится в форме стержней. Работа этим методом осуществляется с помощью градуса не выше 900 градусов. На протяжении долгого времени соединение не будет портиться и способно выдержать большой градус и давление. Применяется во всех системах вашего дома.

• Припой мягкого типа производится в форме проволоки, размер, который достигает диаметр в 2-3 миллиметра и применяется в системах водоснабжения.

Паста для спаивания такого вида труб должна выбираться правильно для хорошего результата работ.Пасты могут быть двух видов – это с применением низкого градуса (не более 450) и с применением высокого градуса (более 450).

Оборудование для пайки медных труб

Они нужны для:

1. Очищения наружной плоскости труб от окисления;
2. Защищает место спаивания от наружной атмосферы;
3. Улучшает расползание припайки;
4. Улучшает прикрепление деталей.

Припайка в горячем состоянии расползается по детали и обволакивает базовый металл. Перед этими работами нужно тщательно очистить обрабатываемую поверхность. Теперь мы наносим специальную пасту для спаивания труб из медного сплава специальной кисточкой, слой должен быть нетолстым и равномерным. По окончании спаивания лишнюю пасту мы удаляем для того, чтобы не образовалась ржавчина и утечки.

Детали для труб из меди под спаивание — материалы для угла и отведения трубы в другую сторону.

Детали должны быть строго одного размера, то есть диаметр должен быть одинаковым и точным.

Такие механизмы, как фитинги очень дорого стоят. Но бывают случаи, когда они могут и не понадобиться и вместо них используют для обработки спайки расширители для трубопроводов.

Рассмотрим работы в следующей последовательности:

1. Для начала обрежем трубопровод с помощью специальной резьбы;
2. Края разреза обрабатываем фаскоснимателем;
3. Обрабатываем разрез другой трубы расширителем для труб;
4. Проводим проверку на зазоры и пролеты;
5. Теперь наносим на деталь небольшое количество пасты.
6. Нагреваем место соединения так, чтобы тепло распределилось равномерно и приблизилось к норме, которая вам необходима. Для этого нужно использовать специальную горелку для спаивания труб из медного сплава;
7. Припаиваем соединение в местах зазоров. Припой должен плавиться и растекаться только от горячей трубы, но никак от открытого огня;
8. Лишнюю пасту на соединении мы удаляем с помощью протирания влажной тряпкой либо водой.

Возьмите на заметку!

• При нагревании трубы процесс плавления пасты происходит за очень короткий промежуток времени, поэтому очень важно следить за местом пайки, чтобы избежать перегрева. В целом процесс нагрева должен составлять не более 5 минут.
•  Если детали во время соединения находятся очень близко друг к другу, то этот участок необходимо немного охладить, применив мокрую тряпку. Если этого не сделать, то первое соединение может просто поломаться.

Просим заметить, что при плавлении труб из стального сплава отличается во многом от медных труб по устройствам обработки и также в последовательности и системе работ.

Недочеты, которые не следует допускать во время пайки:

1. Не прогревайте место соединений очень слабо, потому, что плавление в таком случаем, может не произойти и в течение службы трубопроводов при малейшем давлении труба может легко обломаться;
2. Если температуру плавления сделать больше нормы, то это приведет к тому, что паста сгорит и начнутся образования окисей, что в дальнейшем приведет к разрушению трубопровода в месте соединения;

Если работы проводит опытный и квалифицированный мастер, то он уж точно знает при какой температуре и в какой последовательности нужно проводить пайку труб для качественной и долгой службы.

Меры предосторожности

Стоит заметить! Перед тем как начать проводить работы данного типа следует быть аккуратными и хорошо обученными для этой процедуры. Тип этих работ всегда проводятся с взаимодействием большого градуса и различных химических соединений, которые в процессе выделяют опасный пар. Следует надевать на руки перчатки, которые защищать ваши руки от различных ожогов.

Прежде чем проверить соединение на прочность убедитесь в том, что место спаивания остыло. Имейте в виду, что детали нагреваются до очень высоких температур, следовательно, остывать они будут значительный промежуток времени.

Перед выполнением работ нужно убедиться, что помещение проветривается, если нет такой возможности, то должна быть проведена вентиляция. Также следует надевать помимо перчаток защитную спецодежду, которая защитит вас от различных опасных паров и яда. При усмотрении всех замечаний и сведений вы можете спокойно проводить работы в домашних условиях.

Пайка медный труб газовой горелкой:Пошаговая инструкция газовой горелкой +Фото и Видео

Соединение металла при помощи припоя применяется с древних времен. Многие мастера стараются самостоятельно выполнять подобные работы, дабы сэкономить деньги и быть уверенными в качестве выполненной работы. Пайка медных труб при помощи газовой горелки заставит поволноваться даже доку.

Неправильный монтаж, может привести к не герметичности трубы, и даже к пожару. Если четко следовать инструкции, правильно подобрать нужный качественный материал и надлежащие инструменты, оборудовать рабочее место, то можно избежать всех казусов.

Как сделать качественную пайку медных труб расскажем в статье.

Содержание статьи:

• 1 О навыке и умении пайки
• 2 Как паять медные трубы
  • 2.1 С чего начать газовую пайку медных труб?
    • 2.1.1 Существует два вида пайки
    • 2.1.2 Принцип
    • 2.1.3 Твердая и мягкая пайки
  • 2.2 Инструмент для пайки
  • 2.3 Очередность выполнения операций пайки газовой горелкой
  • 2.4 БЕЗОПАСНОСТЬ
• 3 Частые ошибки при совершении пайки медных труб газовой горелкой

О навыке и умении пайки

Конечно, не обязательно обладать умением пайки, но приобрести это навык желательно. Медные трубы сейчас применяются редко для оборудования системы водопровода из-за своей дороговизны. Несмотря на это, они считаются лучшим материалом.

Медь гибкая, долговечная, легко поддается пайке. Медную систему можно бетонировать, с ней ни чего не случиться. Все затраты окупятся одним сроком службы. К тому же умение паять пригодится не только для создания водопроводной системы.

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки

• 1.высокотемпературная
• 2.капиллярная низкотемпературная

Принцип

Пайка медных изделий при высокой температуре – это монтаж деталей при температуре превышающей + 450 градусов. Припоем выступают тугоплавкие материалы: медь или серебро. Они создают очень твердое и качественное соединение не подверженное температурному воздействию.

Твердая и мягкая пайки

Особенность данного припоя в том, что остывать он должен естественным образом, без воздействия вспомогательного охлаждения. Именно это дает высокое качество соединения.

Такую пайку называют – твердой. Такой вид соединения применяют для изделий 12 -159 мм диаметром. Высокотемпературная пайка идеально подходит при монтаже отопительной системы.

Главное из достоинств, что можно подсоединить дополнительный отвод не прибегая к демонтажу.

Низкотемпературная – мягкая пайка

Этот вид пайки производится ниже +450 градусов. Для припоя применяют такие металлы, как олово или свинец. Соединительный шов может быть от 7 мм до 50 мм. Из-за использования данного вида припоя, называют пайку мягкой. Конечно оно не такое прочное, как при пайке выше +450 градусов, но так же обладает своими преимуществами.

Мягкую пайку хорошо применять для монтажа деталей с не большим диаметром.

Низкотемпературная пайка более безопасная.

Возможен монтаж низкотемпературной пайкой труб для системы отопления, при соблюдении условия, что температура отопительной магистрали будет ниже +130 градусов.

Инструмент для пайки

Изначально надо подготовить все необходимое для работы.

1. Флюс. Он необходим для смазки деталей перед монтажом и удаления оксидов, увеличения адгезии, понижается натяжение. Вид флюса зависит от типа спайки.
2. Припой. Вид металла припоя зависит от выбранного варианта пайки. Высокотемпературная пайка: серебро или медь. При мягком соединении: олово или свинец.

Любой вид припоя производится в проволочном виде 3мм диаметром. Для сварки при высокой температуре, на упаковке присутствует надпись «Lead Free» то есть без свинца.

3. Труборез. Им нарезаются детали необходимой величины.

Важно подобрать инструмент надлежащего качества. Медь — мягкий металл, использование плохого инструмента может привести к деформации материала.

4. Фаскосниматель. Им удаляются все заусенцы.
5. Газовая горелка с узконаправленным пламенем.

Оборудование работает на пропане и бутане или на чистом бутане.

Также соединение можно производить электрическим паяльником для такого типа соединения. Этот способ допускается для любого вида пайки.

6. Маркер или карандаш. То чем оставлять разметки.
7. Рулетка, молоток, уровень

Очередность выполнения операций пайки газовой горелкой

1. Отрезаем изделие по замеру. Деталь держим четко перпендикулярно к инструменту для ровного среза. Зажимаем изделие и делаем вращательные движения труборезом. В конце очередного оборота натяжной болт затягиваем на одну треть. Заусенцы при правильно выполненном срезе образуются только внутри изделия. В итоге получается труда с минимальной неровностью.
2. Снимаем все заусенцы. Иначе детали не соединятся герметично и плотно.
3. По тому же принципу готовим другую деталь.
4. Вставляем детали одну в другую. Смотрим, все ли подходит.
5. Зачищаем
6. Обезжириваем.
   Обратите внимание, размер соединения ровняться диаметру трубы.

7. Смазываем флюсом поверхности изделий. Кисточкой или другим приспособлением, внимательно наносим реагент на внешнюю поверхность изделия, равномерно распределяем. Лишний флюс не допустим.
8. После нанесения флюса детали надо соединить, очень оперативно, чтобы исключить попадание соринок. Соединяем с помощью вращения, до упора.
9. При низкотемпературной пайке – пламя горелки должно попадать точно на стык. Образующееся пятно надо все время перемещать, для равномерного нагрева. Припоем периодически касаемся шва. Когда детали разогреты до нужной температуры, он начнет плавиться. Как процесс плавки начался, убираем горелку. Даем припою растечься.
   Обратите внимание, данный вид соединения, не допускает нагрева припоя, металл соединения плавиться от тепла деталей.

10. Как только припой заполнит стык, даем остыть.

Важно. Не допустить перегрева меди. В этом варианте флюс утратит свойства, что негативно отразится на качестве выполненной работы.

11. Высокотемпературная пайка газовой горелкой производится аналогично. Только рекомендуется разогревать детали быстро. Оптимальное пламя ярко – синее. Как только медь станет темно-бордового цвета – это знак качественного прогрева. В это момент наносим припой. Он должен быстро расплавиться от температуры деталей и заполнить все зазоры.

Для более комфортного нанесения припоя, его можно подогреть горелкой.

12. После выполнения работы. Даем остыть. Естественным образом.
13. Остывшую поверхность тщательно очищаем от остатков флюса.

ВНИМАНИЕ!!!! Не трогайте изделие, пока оно не остынет. Можно получить сильный ожог. Не брызгайте на него воду, что бы проверить температуру. Остывшую трубу видно по цвету.

БЕЗОПАСНОСТЬ

• Не берите детали голыми руками. Мель обладает высокой теплопроводностью. Используйте специальные инструменты или защитные перчатки
• Очень аккуратно работайте с флюсом. Агрессивный состав. Если попал на кожу. Промойте большим количеством воды.
• Одежда. Ни какой синтетики и легковоспламеняющихся тканей.
• Флюс при нагревании испаряется. Пары ядовиты. Оденьте респиратор. Помещение должно быть проветриваемым.
• Всю конструкцию соберите на полу и только после этого начинайте монтаж.

Для того чтобы избавиться от лишних припоя и флюса с внутренней поверхности изделия, промойте их водой разной температуры.

Частые ошибки при совершении пайки медных труб газовой горелкой

• Внешние недостатки на соединительных частях
• Плохая очистка труб
• Малая ширина зазора
• Плохой прогрев
• Не равномерно нанесен флюс
• Перегрев. Сгорание флюса
• Ожоги при проверке трубы
• Нарушение норм безопасности

Прежде чем начать работать, попробуйте соединить несколько мелких деталей 3-4 шт. Это значительно повысит уровень.



Как сварить медную трубу (сделай сам)

Обновлено: 05 апреля 2023 г.

Всегда получайте идеальные герметичные соединения сантехники.

Следующий проект›

Семейный Разнорабочий

Пайка медных водопроводных труб — несложный навык. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Шаг 1 : Сборка паяльных инструментов

Базовые паяльные горелки

Существует два обычных газовых регулятора: один с автоматическим воспламенителем, а другой требует бойка или спички.

Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — очистка и подогрев шва — дело доделает сам припой. Когда соединение достаточно нагрето, расплавленный припой моментально стекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.

В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.

Основным инструментом для пайки является пропановая горелка, состоящая из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

Также купите «флюс для лужения» (фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.

Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.

Типы припоя

Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.

Шаг 2 : Отрежьте медь с помощью трубореза

Фото 1

Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов.

Медь — мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.

Шаг 3 : Удалите заусенцы

Фото 2:

Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив расширитель и повернув его на полный оборот.

Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.

Шаг 4 : Очистите наждачной бумагой

Фото 3

Очистите грязь и ржавчину снаружи конца трубы с помощью наждачной бумаги. Медь должна блестеть.

Затем очистите места сопряжения трубок и фитингов, даже если они блестят как новые. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.

Шаг 5 : Очистите щеткой для фитингов

Фото 4

Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.

Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.

Профессионалы чистят медь полосками наждачной бумаги зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и в магазинах бытовой техники (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.

Шаг 7 : Флюс для соединения

Фото 5

Нанесите ровный слой флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.

Шаг 8 : Нагрейте соединение

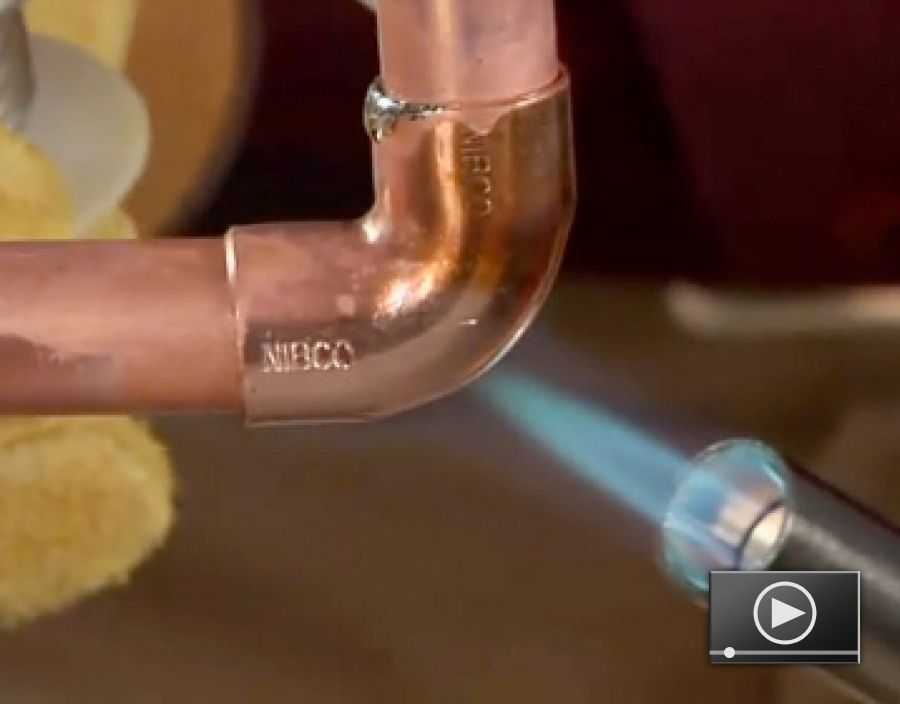

Фото 6: Нагрейте соединение и полейте припоем

Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.

Как правило, проще всего очистить, профлюсить и собрать весь участок меди, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.

Шаг 9 : Используйте специальные методы для труднодоступных мест

Фото 7: Нагрейте удлинитель из тяжелой латуни

Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.

Фото 8: Резьбовые переходники с наклоном

Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.

Фото 9. Избегайте нанесения слишком большого количества медного припоя

Избегайте перекармливания сустава. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.

Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.

• Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
• Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.

Советы по безопасности

• Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
• Выключайте фонарь, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.

ВНИМАНИЕ!

Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.

• Труборез

Пропановая горелка,
Наждачная шкурка, зернистость 120,
Огнезащитная ткань,
Огнетушитель,
Щетка для фитингов,
Боек,
Перчатки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы, включая медный припой. Вот список.

• Бессвинцовый припой
• Флюс-паста

Первоначально опубликовано: 25 ноября 2019 г.

Похожие проекты

Как паять медные трубы

Хотите научиться паять медные трубы как профессионал? Вам обязательно стоит воспользоваться нашей Балканской программой обучения. В этой программе мы покажем вам, как правильно паять медные трубы. Но сначала давайте немного расскажем о том, что такое пайка и почему это такой важный навык.

Пайка — это процесс, в котором используется тепло для соединения металлических деталей с помощью соединительного припоя. Он обычно используется в сантехнических и металлообрабатывающих проектах и ​​является навыком, который должен знать каждый сантехник. Пайка создает прочное и водонепроницаемое соединение между двумя металлическими поверхностями, если все сделано правильно. Но прежде чем мы перейдем к пайке, первый шаг — правильно обрезать и подготовить медную трубу.

Сегодня мы рассмотрим 4 основных этапа пайки медных труб: резка и подготовка трубы, очистка, флюсование и, наконец, процесс прожига и пайки для соединения. Не забудьте прочитать наш жизненно важный совет относительно безопасности после пайки 4-х точек. Давайте начнем, хорошо?

Основы пайки медных труб

Припой представляет собой металлический сплав, который расплавляется и затем наносится на две металлические поверхности, что создает герметичное соединение. При пайке медных водопроводных труб припой фактически заполняет капилляр между трубой и фитингом, которые соединяются вместе. Очень важно правильно подготовить поверхности, чтобы припой мог хорошо прилипнуть. Независимо от того, насколько опытен человек в фактической пайке, если поверхности не подготовлены должным образом, припой не будет иметь утечек.

Терпение также является ключевым моментом, так как необходимо дать припою достаточно времени, чтобы он остыл и образовал прочную связь. Если вы торопитесь с процессом, у вас больше шансов получить утечку в будущем.

4 шага по пайке медных труб

Теперь, когда вы знаете основы, пришло время для самого урока. Вот четыре шага, которые необходимо выполнить, чтобы паять медные трубы как профессионал:

1. Отрежьте и подготовьте медную трубу

Убедитесь, что вы обрезали ее до нужной длины и удалили все заусенцы как внутри, так и снаружи. трубы. При резке медных труб вам понадобится несколько инструментов. Ножовка или труборез подойдут, но для чистого реза лучше использовать труборез. Каждый раз, когда вы разрезаете медную трубу, вы создаете заусенцы как внутри, так и снаружи трубы. Оба заусенца должны быть удалены, чтобы обеспечить беспрепятственный поток воды и правильное соединение фитинга с самой трубой.

2. Очистите медную трубу и медный фитинг

Используйте наждачную ткань, скотч и проволочную щетку, чтобы удалить окисление снаружи трубы и фитинга. Важно иметь чистую поверхность, чтобы припой хорошо прилипал. После того, как вы отшлифуете и почистите трубу и фитинг, используйте чистую ткань для удаления остатков мусора. Никогда не прикасайтесь к очищенному участку рукой (в перчатках или без). Точно так же никогда не кладите очищенную медь на грязную поверхность. Одна из основных причин выхода из строя паяного соединения заключается в том, что очищенная труба или фитинг загрязняются перед флюсованием или пайкой.

Шлифовальная ткань удаляет окисление и мусор. Он оставляет чистую и шероховатую поверхность для принятия припоя

3. Нанесите флюс на медную трубу и фитинги

Этот шаг имеет решающее значение для правильного прилипания припоя к трубе. Флюс — это кислотное и коррозионно-активное вещество, которое очищает металл и способствует сцеплению припоя с трубой. Убедитесь, что флюс равномерно нанесен как на внутреннюю часть фитинга, так и на внешнюю часть трубы. Флюс предотвращает окисление меди, которое может привести к повреждению паяного соединения.

Существует два типа флюса: канифольный флюс и кислотный флюс. Канифольный флюс является наиболее распространенным типом и безопасен для использования на большинстве поверхностей. Кислотный флюс следует использовать только на очень грязных или корродированных поверхностях. Чтобы предотвратить загрязнение емкости с флюсом, не погружайте кисть в емкость с флюсом несколько раз. Отложите крышку бачка с флюсом и используйте его так же, как художник использовал бы поддон. Окуните кисть в крышку флюса и используйте только то, что требуется. Выбросьте лишний флюс в крышке, как только этот конкретный проект будет завершен.

Равномерно нанесите флюс и покройте все открытые поверхности для пайки

4. Нагрейте медную трубу и фитинг

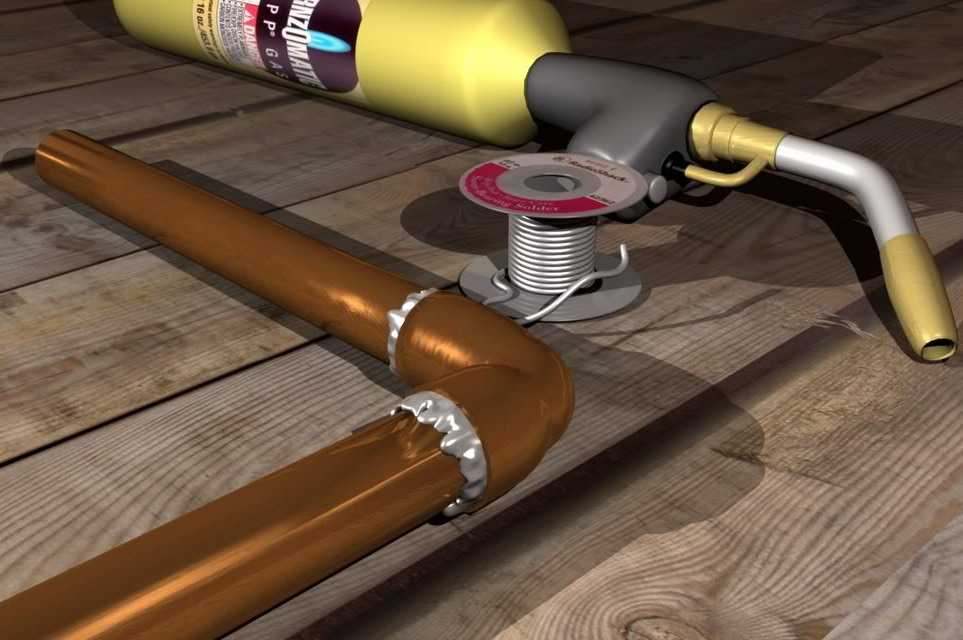

Перед паянием медных труб вам понадобится горелка, чтобы нагреть трубу. Начните с нагрева области самой трубы, где она входит в фитинг. Это расширит трубу и создаст меньший капилляр для заполнения припоем. Затем нагрейте фитинг в том месте, где труба входит в фитинг. На медных трубах диаметром более 1 1/2″ или около того вам придется нагревать фитинг и прокладывать секцию по очереди. Как только область становится достаточно горячей, медь обычно окрашивается в цвета радуги. Вы можете прикоснуться припоем к соединению, чтобы проверить уровень тепла. Если она недостаточно горячая, вы всегда можете снова применить горелку.

При перегреве соединения можно сжечь медную арматуру и сжечь весь флюс. Другими словами, никогда не перегревайте медную трубу или фитинг. Как только припой коснется трубы и он расплавится, дайте ему стечь в капилляр между фитингом и трубой. Продолжайте нагревать трубу до тех пор, пока припой не расплавится и не соединится с трубой. При пайке рекомендуется убрать пламя при нанесении припоя в качестве меры предосторожности.

Для получения водонепроницаемого соединения убедитесь, что вы используете правильную горелку и газ для правильного плавления припоя, и убедитесь, что припой заполняет пустоту между трубой и фитингом за счет капиллярного эффекта. Наконец, убедитесь, что припой хорошо остыл, а затем удалите лишний флюс.

8 советов по безопасности, которым нужно следовать

При пайке медных труб важно соблюдать некоторые основные меры предосторожности. Вот несколько советов, о которых следует помнить:

1. Если вы пытаетесь припаять медные трубы к готовой стене, используйте теплозащитный экран, чтобы защитить стену или изоляцию от тепла припоя.
2. Всегда надевайте защитные очки при пайке. Горячий припой и металлические осколки могут быть вредными, и вы не хотите, чтобы что-то попало вам в глаза.
3. Купите перчатки для сварщиков, чтобы защитить руки от тепла горелки. Тканевые перчатки не желательны.
4. Всегда имейте под рукой огнетушитель на случай пожара. Надлежащий огнетушитель должен иметь рейтинг A, B и C.
5. Дайте соединению остыть перед его испытанием. Если косяк еще горячий, он может сломаться при проверке или, что еще хуже, обжечь вас. Применение большего количества флюса — хороший способ медленно охладить горячий шов.
6. Всегда носите рубашку с длинными рукавами и без открытых карманов. Рубашка с коротким рукавом может привести к ожогу руки. В то время как рубашка с открытым карманом могла содержать случайный горячий припой. Это придало бы совершенно новый смысл термину «горячие карманы».
7. Носите рабочие ботинки выше щиколотки. Это предотвращает попадание горячего припоя внутрь вашей обуви. Конечно неприятный опыт!
8. Купите негорючую тряпку, чтобы оставить рабочее место в чистоте.

Соблюдение этих простых советов по безопасности поможет обеспечить безопасную и успешную пайку.

Примите меры: защитите себя и свое окружение

Взгляд изнутри на программу обучения Team Balkan

Если вы хотите улучшить свои навыки водопроводчика или получить новый навык, мы обеспечим вас. У Team Balkan есть внутренняя программа обучения, которая может научить вас всему, что вам нужно знать, чтобы стать успешным членом команды Balkan или сантехником

Наши программы обучения разработаны, чтобы научить вас всему, что вам нужно знать, чтобы стать успешной частью наша команда, или успешные полезные навыки в вашем доме. Эта статья является лишь примером того, как Балкан учит вас, как паять медные трубы для создания прочного и долговечного паяного соединения. «Балканский путь» проведет вас через каждый этап процесса. Итак, являетесь ли вы опытным профессионалом или полным новичком, в наших программах обучения каждый найдет что-то для себя.

А теперь приступим к делу?

Почему важна эта учебная программа?

Эта учебная программа имеет решающее значение, поскольку она может помочь нашей команде поддерживать высокие стандарты Balkan, но она также может научить широкую общественность ценным торговым навыкам.
