Регулировка карбюратора бензопилы - советы знатоков, инструкция

Бензопила-это технически сложный инструмент, который время от времени необходимо обслуживать. Чистка, замена фильтров и конечно регулировка карбюратора бензопилы, помогут прослужить весь положенный ей срок. В этой статье рассмотрим вопрос настройки карбюратора. Как и для чего она проводится.

регулировка карбюратора бензопилы

Содержание статьи:

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности. При недостатке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

заклинивший поршень пилы

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Настройка бензопилы, по возможности должна проводиться в официальных сервисных центрах, имеющих сертификат от производителя.

Как настраивается карбюратор

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

  1. Регулировка двигателя на бесперебойную работу на низких оборотах.
  2. Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
  3. Точная регулировка карбюратора на работу в режиме холостого хода.
  4. Проверка бензопилы во всех режимах.

Настройку карбюратора необходимо проводить после того, как двигатель немного поработает и нагреется.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально. Практически все модели карбюраторов имеют три регулировочных винта. Винт (Т) отвечает за точную настройку в режиме холостого хода. Винт (H) настройка работы на максимальных оборотах. Винт (L) регулирует образование смеси на низких оборотах. Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

регулировочные винты карбюратора

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

регулировочные винты карбюратора хускварны

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

карбюратор китайской бензопилы

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.



Карбюратор бензопилы — устройство и регулировка, видео

Карбюратор – один из наиболее важных узлов любой современной бензопилы. Его основная задача заключается в смешивании топливной смеси с воздухом, а также дальнейшей подаче готового горючего в цилиндр бензомотора. Во время эксплуатации бензопилы ее карбюратор постоянно работает, поэтому, со временем, этот узел начинает нуждаться в регулировке и промывке. Выполнить эти процедуры достаточно просто, если быть предельно внимательным и соблюдать правильный порядок действий.

Устройство карбюратора бензопилы

Практически все используемые при производстве бензопил карбюраторы обладают одним, и тем же устройством. Разницу составляют только механизмы, которыми оборудованы китайские садовые инструменты.

В стандартной комплектации топливный узел состоит из следующих деталей:

  • поплавковая камера – этот элемент предназначен для непрерывного поддержания требуемого количества горючего. При работе узла топливо через встроенный жиклер передается в распылитель;
  • трубка – сквозь нее горючее порциями поступает внутрь камеры. Подача горючего регулируется положением встроенной заводской заслонки;
  • распылитель – эта деталь необходима для впрыска горючего во всасываемый поток воздуха.

Устройство карбюратора бензопилыПринцип работы карбюратора бензопилы довольно прост. Во время работы узла воздух всасывается трубкой и проходит сквозь нее со скоростью, которая регулируется встроенной заслонкой. С открытием заслонки в действие приводиться поплавок, расположенный в камере. После прохождения сквозь диффузор воздух смешивается с топливом и мгновенно распыляется. Далее обогащенная воздухом качественная топливная смесь проходит сквозь впускной канал и попадает в цилиндр двигателя. Наглядно о работе карбюратора расскажет схема.

Принцип работы карбюратора бензопилыТопливо в узле циркулирует под действием давления. В поплавковой камере оно приближено к атмосферному, а в штатной трубке, всасываемой воздух, более разреженное. Благодаря разнице в образуемых показателях давления топливная смесь поступает в трубку. Чем больше количество горючего, тем более высокие обороты способен создавать двигатель хозяйственной бензопилы.

Чем промывать карбюратор бензопилы?

Почистить карбюратор на  бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

  1. Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
  2. Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
  3. Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
  4. Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
  5. После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
  6. Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
  7. Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
  8. После полного высыхания все детали нужно установить в обратной последовательности.
После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.

Регулировка карбюратора бензопилы

Эта процедура необходима конкретно в тех случаях, когда хозяйственный садовый инструмент не заводиться или, после запуска, сразу же глохнет. Настройка карбюратора бензопилы также нужна тогда, когда ее мощность упала или заметно выросло количество потребляемого горючего.

Регулировка карбюратора бензопилыДля самостоятельного выполнения регулировка каждый производитель включает в комплектацию своей садовой техники регулировочные винты. Болт, обозначенный буквой H, служит для регулировки положения главного жиклера и работы ДВС на высоких оборотах. Болт L необходим для базовой настройки положения встроенного создаваемых мотором жиклера холостых оборотов. Соответственно, винт T требуется владельцу бензопилы для быстрой регулировки работы заводского двигателя на холостом ходу. В некоторых случаях этот болт также маркируют буквами S или LA.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем настроить карбюратор на бензопиле, нужно тщательно подготовиться к процедуре. В первую очередь необходимо найти в руководстве по эксплуатации описания углов поворота регулировочных винтов. Если произвольно поворачивать болты, не придерживаясь указаний производителя, то это может привести к серьезной поломке ДВС инструмента.

Сам мотор должен быть в полностью исправном состоянии. Перед настройкой также нужно тщательно очистить воздушный фильтр. В противном случае он не сможет пропускать воздух в требуемом для обогащения топливной смеси объеме, что приведет к неправильной настройке карбюратора.

Регулировка узла должна выполняться на ровной поверхности. Сама пила должна быть установлена таким образом, чтобы ее пильная гарнитура располагалась вдали от ног и лица оператора. Непосредственно перед настройкой потребуется снять верхнюю часть защитного пластикового корпуса инструмента, а также извлечь поролон и часть штатного воздушного фильтра. Для выполнения настройки узла потребуется тонкая фигурная отвертка.

Регулировать карбюратор бензопилы нужно в 2 этапа. Первый из них – базовый. Во время его выполнения на выключенной бензопиле с холодным двигателем нужно поочередно вкрутить болты H и L по направлению стрелки часов до упора. После этого каждый из винтов потребуется выкрутить их на 1,5 оборота в обратном направлении.

Окончательная настройка карбюратора выполняется в следующем порядке:

  1. Вначале необходимо завести бензопилу и дать ей время для полного прогрева двигателя. При этом рычаг газа должен оставаться в положении средних оборотов;
  2. Далее винт, отвечающий за холостые обороты мотора, потребуется медленно поворачивать по ходу стрелки часов. Делать это нужно до тех пор, пока ДВС пилы не станет работать стабильно;
  3. Если во время стабильной работы мотора цепь движется по шине, значит, этот же болт нужно немного вывернуть по направлению против стрелки часов;
  4. Затем к мотору потребуется подключить ручной тахометр. С его помощью нужно найти высокие и низкие работы ДВС. Для этого регулировочные болты H и L нужно поочередно поворачивать в разные стороны до тех пор, пока на приборе не будут те показатели, что указаны в инструкции по эксплуатации.

В конце используемую бензопилу потребуется заглушить и снова завести. Она должна стабильно работать на холостых оборотах, а ее цепь в этом режиме не должна вращаться по шине. При нажатии на курок газа пила должна быстро набирать обороты, а при его отпускании – сбрасывать их.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

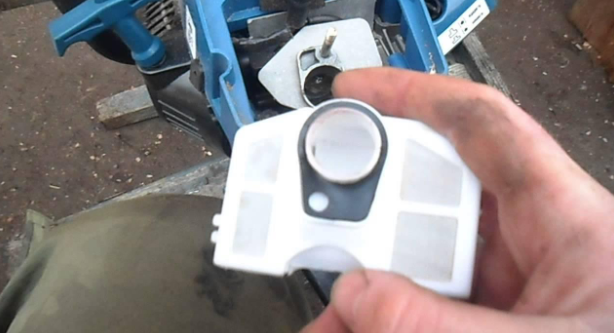

Что делать, если бензин не поступает в карбюратор бензопилыВторой причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Почему бензопила стреляет в карбюратор?

Зачастую неисправности карбюратора бензопилы связаны с громкими посторонними звуками, которые доносятся со стороны узла. Их игнорирование приведет к еще более серьезным поломкам, устранить которые будет гораздо сложнее.

В первую очередь, нужно разобраться с причинами посторонних звуков. Первая из них – неправильно выставленное зажигание, из-за которого используемое горючее не успевает вовремя сгорать в цилиндре ДВС. Это приводит к образованию кратковременного стреляющего шума, повторяющегося при каждом цикле подачи топлива в цилиндр.

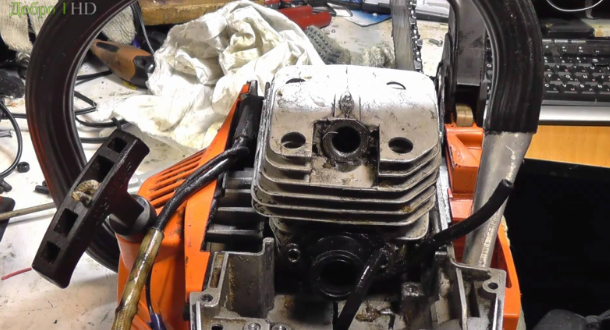

Почему бензопила стреляет в карбюраторЧтобы устранить неисправность, нужно настроить зазор между маховиком и штатной катушкой зажигания бензопилы. Для этого необходимо снять левую защитную крышку пластикового корпуса и очистить детали под ним. Справа от катушки зажигания расположены 2 винта, поворачивание которых против часовой стрелки позволит отодвинуть маховик от штатной катушки. Далее к боковой части катушки потребуется приложить шаблон и начать медленно поворачивать заводские винты в обратную сторону. Как только встроенный маховик приблизиться к установленному ранее шаблону вплотную, поворачивание винтов потребуется прекратить.

После регулировки зазора зажигания нужно проверить работу бензопилы. Если она по-прежнему стреляет, значит, нужно осмотреть свечу. Если на ней скопился нагар, то деталь необходимо очистить и полностью высушить.

Еще одна причина, из-за которой используемая бензопила стреляет, заключается в неправильной пропорции приготовленной топливной смеси. Если в ней слишком мало бензина или моторного масла, то двигатель садового инструмента не сможет работать стабильно. В этом случае потребуется полностью слить горючее и приготовить смесь с соблюдением указаний производителя.

В некоторых случаях нарушение в подаче топлива в цилиндр двигателя может быть вызвано неправильной работой штатных жиклеров карбюратора. В этом случае потребуется провести регулировку карбюратора и поочередно проверить работу инструмента на холостых, низких и высоких оборотах.

Как продлить сроки эксплуатации карбюратора?

Чтобы предотвратить поломку штатного узла, владельцу садового инструмента следует придерживаться ряда правил. К ним относится:

  • использование правильно приготовленной топливной смеси – при каждом смешивании бензина и моторного масла нужно строго придерживаться пропорций, указанных в инструкции по эксплуатации;
  • применение для заправки бензина той марки, которую указывает производитель – для эксплуатации двигателя, работающего на бензине марки АИ-92, не подойдет горючее АИ-95, и наоборот;
  • регулярная промывка – очистка узла от пыли и грязи, скопившейся на стенках, облегчит его повседневную работу;
  • настройка узла при сразу же после обнаружения неполадок – не нужно откладывать регулировку карбюратора, так как это может привести к еще более серьезным поломкам.

Во время эксплуатации бензопилы нужно следить за тем, чтобы под ее корпус не просачивалась пыль, опилки и мелкий мусор. В противном случае они быстро засорят карбюратор и заблокируют его работу.

Регулировка карбюратора бензопилы - Советы сервисных мастеров

5 / 5 ( 9 голосов )

Настройка и регулировка карбюратора бензопилы самая технологично несложная задача, но все же нужно знать некоторые важные нюансы перед проведением данной операции в домашних условиях и своими руками, иначе можно только усугубить ситуацию и навредить правильной работе двигателя еще больше…






Регулировка карбюратора бензопилы.Перед тем как производить какие-либо манипуляции с карбюратором необходимо исключить возможные неисправности, которые могут повлиять на работу бензопилы (создать имитацию не работающего или не настроенного карбюратора:








Регулировка карбюратора бензопилы.

Топливный фильтр (шланги):

Отсутствие механических повреждений на корпусе фильтра, отсутствие загрязнений, хорошая пропускная способность










Регулировка карбюратора бензопилы.

Воздушный фильтр:

Отсутствие механических повреждений на поверхности фильтра, отсутствие загрязнений, хорошая пропускная способность








Регулировка карбюратора бензопилы.



Неисправности системы зажигания: исправная свеча зажигания «в паре» с модулем зажигания должны обеспечить двигатель стабильной работой.








Регулировка карбюратора бензопилы.

Исправная система выхлопа:

Выпускное отверстие цилиндра, а также глушитель не должны быть забиты нагаром — в следствие чего коса будет «задыхаться», не развивать обороты — создавая имитацию неисправного карбюратора.








Регулировка карбюратора бензопилы.Герметичность картера двигателя. Сальники коленчатого вала, резиновые впускные адапторы — в результате повреждений (естественного износа) пропускают в двигатель лишний воздух — проявляется обычно в сильном завышении оборотов и не возможности регулировки карбюратора.








Зачем мы об этом написали?



Дело в том, что когда владелец уверен, что необходима регулировка карбюратора — в 95% случаях регулировка карбюратора не при чем.



Регулировка карбюратора бензопилы.На работу двигателя бензопилы может повлиять очень большое количество факторов — от забитого глушителя (не развивает обороты) до потери герметичности в местах сальниках коленчатого вала, впускных резиновых адаптеров (пила сама набирает обороты и регулировка не помогает).



Логично, что владелец пилы первым делом подумает на карбюратор, но это в большинстве случаев не так.

Поэтому прежде чем лезть в настройки карбюратора прочтите до конца и определите для себя: стоит ли самостоятельно регулировать карбюратор?





Регулировка карбюратора бензопилы.



Практически все карбюраторы современных бензопил имеют три винта настройки.

Винт Т — регулировка холостого хода

Винт L — регулировка низких оборотов

Винт H — регулировка высоких оборотов.














Для винтов L и H предусмотрены базовые настройки (например)



Винт L — 1,5 об. (закрутить полностью и выкрутить на 1,5 оборота)

Винт L — 2,0 об. (закрутить полностью и выкрутить на 2,0 оборота)

После этого производится корректировка оборотов холостого хода и максимальных оборотов по специальному устройству (электронный тахометр)






Жиклерами L и H устанавливаются необходимое количество топлива согласно потоку воздуха, которое подается через заслонку газа. Если поворачивать их по часовой стрелке, то соотношение воздуха/топлива обедняется (меньше топлива), если против часовой стрелки, то соотношение воздуха/топлива обогащается (больше топлива). Обеднение смеси — обороты двигателя повышаются, при обогащении — обороты уменьшаются.






Регулировка карбюратора бензопилы.



Настройка винт L — Поворачивая жиклер по и против часовой стрелки — находятся максимальные обороты двигателя.

После этого необходимо повернуть жиклер L против часовой стрелки примерно на 1/4 оборота.










Регулировка карбюратора бензопилы.

Винт Т — регулирует холостой ход.

При закручивании винта — обороты повышаются, при откручивании (против часовой стрелки — обороты уменьшаются).

Регулировка простая — закручивается Винт Т до того момента как цепь не начнет вращаться. Затем медленно по часовой стрелке винт Т выкручивается до того момента, когда цепь не остановиться. Двигатель должен работать стабильно.






Регулировка карбюратора бензопилы.



Жиклер H — регулирует максимальные обороты.

Т.е. если винт H — будет сильно закручен (бедная смесь) — обороты двигателя будут завышенными.

Если винт H — будет сильно выкручен (богатая смесь) — из глушителя будет выходить «много дыма» — необходима корректировка по часовой стрелке.








Регулировка карбюратора бензопилы.



Точная регулировка максимальных оборотов не возможна без электронного тахометра. Именно по нему выставляются максимальные обороты для конкретного карбюратора, конкретной пилы.












Чем грозит не правильная регулировка максимальных оборотов?

Ну например выходом из строя поршневой группы (тепловые задиры):





Регулировка карбюратора бензопилы.










Регулировка карбюратора бензопилы.



Некоторые производители бензоинструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку.










Регулировка карбюратора бензопилы.

Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем пилы.

Некоторые подумают что цель — «навариться» на продаже отверток для регулировки (они и правда дорогие), но на самом деле это защиты двигателя пилы от неправильно выставленных максимальных оборотов.








Регулировка карбюратора бензопилы.Каждая модель пилы имеет свои особенности и мелкие «болячки», которые могут создать имитацию неработающего карбюратора, поэтому прежде чем лезть в настройки карбюратора необходимо убедиться в отсутствии других неисправностей.

Регулировка карбюратора сложный процесс, требующий опыта, знаний и специального дорогостоящего инструмента, поэтому доверьте данный процесс специалисту авторизованного сервисного центра. Поверьте это будет стоить в десятки раз меньше стоимости поршневой группы Вашей пилы, которая может выйти из строя в результате не правильной регулировки.















Карбюратор бензопилы — устройство, регулировка, промывка

Карбюратор бензопилы – это элемент, который отвечает за смешивание воздушно-топливной смеси. От состояния и исправности этого важного узла зависит не только стабильность двигателя, но и скорость работы всей бензопилы. В связи с этим каждый владелец садового инструмента должен изучить конструкцию карбюратора, а также ознакомиться с правилами его обслуживания и ремонта.

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

  • алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
  • дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
  • диффузор – расположен рядом с входным отверстием камеры;
  • распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
  • поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
  • жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.Устройство карбюратора бензопилы

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

Принцип работы карбюратора бензопилыВ дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Регулировка карбюратора бензопилыНастройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Как правильно отрегулировать карбюратор на бензопиле?

Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.

Процесс настройки узла должен выглядеть следующим образом:

  1. Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
  2. Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
  3. После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
  4. Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
  5. Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
  6. Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
  7. Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
  8. В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.
Чтобы настроить карбюратор на бензопиле, следует максимально точно работать с регулировочными болтами. Чрезмерное закручивания винтов приведет к повышенной нагрузке на двигатель и другие важные узлы садового инструмента.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чистка карбюратора на бензопилеЧтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность. В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала.

Почему бензопила стреляет в карбюратор?

Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:

  • перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
  • подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.

Почему бензопила стреляет в карбюраторЕсли стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.

Регулировка карбюратора бензопилы | Мои инструменты

Бензопила — это сложный агрегат, работа которого основывается на двигателе внутреннего сгорания двухтактного типа. Для работы ДВС требуется применение карбюратора. В этом механизме происходит смешивание топлива с воздухом, и эта смесь подается в цилиндр двигателя для сжигания. Работа ДВС во многом зависит от карбюратора, нуждающегося в периодической настройке. Регулировка карбюратора бензопилы может выполняться своими руками, но для этого понадобится знать инструкцию, которая описана ниже.

Конструкция карбюратора бензопилы

Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи. Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным.

Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:

  • Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
  • Диффузор для подачи воздуха, расположенный на стороне входа в механизм
  • Жиклеры —клапана, которые служат для регулирования подачи смеси
  • Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
  • Поплавковая камера — устройство для создания и поддержания определенного уровня топлива

Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

Устройство бензопильного карбюратораУстройство бензопильного карбюратора

Устройство бензопильного карбюратора

Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:

  • Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно здесь
  • После окончания процесса обкатки
  • После проведения капремонта ДВС
  • В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора

В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.

Как работает карбюратор бензопилы — принцип функционирования

Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:

  1. Как только запускается мотор ДВС, происходит открытие воздушной заслонки
  2. В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
  3. Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
  4. Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
  5. Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
  6. Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
  7. Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
  8. Для очистки бензино-масляной смеси используется фильтр тонкой очистки
Винты настроечные на бензопилеВинты настроечные на бензопиле

Винты настроечные на бензопиле

Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.

Регулировка механизма подачи топливно-воздушной смеси карбюратора — когда она нужна

Первая регулировка карбюратора бензопилы выполняется сразу после покупки нового инструмента. Выполняется это с целью проведения обкатки мотора инструмента. Для проведения обкатки ДВС бензопилы нужно ограничить максимальные обороты, что выполняется при помощи настроечных винтов. Как только обкатка завершается, которая длится 2-3 бака спаленного горючего, требуется вновь произвести настройку, но только теперь уже с целью установления максимального числа оборотов.

Кроме обкатки, карбюраторы бензопил настраиваются при:

  1. Сбивании настроек, выставленных после обкатки
  2. Если ДВС плохо заводится
  3. Если мотор не развивает обороты или при нажатии на газ, бензопила глохнет
  4. Износе поршневой группы, но только в таком случае регулировка карбюратора бензопилы — это временная мера, так как ДВС нуждается в капитальном ремонте
  5. Если двигатель не держит холостые обороты
  6. Вибрации агрегата
  7. Наличии нагара на свече зажигания
  8. Повышенном расходе топлива. Обнаружить такое явление можно по избыточному количеству дыма. Если выкрутить свечу, то она будет иметь черный цвет с нагаром
Где находятся настроечные винты карбюратораГде находятся настроечные винты карбюратора

Где находятся настроечные винты карбюратора

Многие неисправности при работе бензинового агрегата возникают именно по причине неправильной настройки карбюратора бензопилы или при их сбивании. Чтобы восстановить прежнюю работоспособность инструмента, понадобится отрегулировать механизм. Многие новички доверяют этот процесс специалистам, за что мастера берут немалые деньги. Пришло время разобраться с регулировкой, и провести ее самостоятельно, так как данный процесс не требует разборки механизма.

Это интересно! Карбюратор нуждается не только в настроечных процедурах, но и в промывке, когда внутрь попадает грязь. Промывка предусматривает разборку механизма, и очищение каждой детали в бензине или керосине. Однако такая процедура проводится не чаще, чем 1 раз в 3-5 лет, что зависит от выработки инструмента.

Регулировка карбюратора бензопилы инструкция

Настройка карбюратора бензопилы начинается с процедуры подготовки. В основу подготовки входит выполнение таких действий:

  • Проверить воздушный и топливный фильтр на наличие загрязнений, и при их наличии, нужно данные элементы прочистить
  • Убедиться в отсутствии наличия повреждений мембраны
  • Исправность игольчатого клапана
  • Отсутствие подсоса воздуха, что может происходить по причине прохудившихся сальников, прокладок и уплотнителей

Убедившись, что карбюратор исправен, можно его отрегулировать самостоятельно. Восстановить работоспособность механизма до заводских настроек можно, но не всегда это нужно делать. Инструкция о том, как отрегулировать карбюратор на бензопилах Штиль, Хускварна, Макита, Долмар, Чемпион, Садко и другие, описана ниже. Первоначально узнаем, для чего предназначен каждый винт в устройстве механизма:

  1. Винт H — главный жиклер, который отвечает за выставление максимального количества оборотов инструмента
  2. Винт L — жиклер ХХ, который нужен для установки низких оборотов холостого хода
  3. Винт LA или S или T — увеличение и уменьшение количества подающей в цилиндр смеси
Винты регулировочные что означаютВинты регулировочные что означают

Винты регулировочные что означают

Это интересно! Встречаются механизмы, на которых расположено два или даже один регулировочный винт, который называется LD для подачи воздуха (на бензопилах Штиль 180 и 170). Это делается для того, чтобы упростить процесс регулировки карбюратора бензопилы непрофессиональным путем.

К каждому виду инструмента марок Stihl, Husqvarna, Makita, Dolmar, Partner прилагается инструкция, в которой есть раздел, где подробно описан данный процесс. Не помешает, если перед настройкой, вы найдете инструкцию, и прочтете ее перед тем, как крутить винты.

Подготовка к настройке карбюратора бензопилы включает в себя выполнение следующих манипуляций:

  1. Установка бензопилы своими руками на ровную поверхность. Также рекомендуется зафиксировать инструмент, чтобы он не перемещался при воздействии на винты отверткой
  2. Направить шину в сторону от себя
  3. Обеспечить безопасную дистанцию для окружающих, так как регулировка карбюратора бензопилы проводится на работающем двигателе
  4. Извлекать карбюратор с агрегата для его настройки не нужно

Процесс настраивания механизма бензопилы:

  1. Прогреть двигатель, дав поработать ему 10 минут
  2. Найти расположение винта L и при помощи отвертки вращаем его в одну и другую сторону. При вращении на заведенном моторе будет наблюдаться увеличение оборотов (двигатель будет громче работать) и снижение (при вращении в другую сторону)
  3. Определяем оптимальное значение оборотов, которое должно составлять 1,5-2 тысячи оборотов. Определить на слух новичку обороты будет проблематично, поэтому можно подключить тахометр. Подробности о подключении и применении тахометра описаны здесь
  4. После выбора оптимального значения оборотов, нужно провернуть винт L на 1/8 или ¼ оборота (указывается в документации к агрегату) против часовой стрелки, и нажать на кнопку акселератора. Если двигатель отзывается мгновенно и равномерно, то есть набирает обороты быстро, то можно продолжать процедуру. Если обнаруживаются провалы, тогда следует снизить обороты, и снова повторить проверку акселератором
  5. Если после этих манипуляций цепь на агрегате не перемещается, то нужно плавно начать вращение винта T или S по часовой стрелке. Перемещать винт по ходу часовой стрелки нужно до момента, пока цепь не начнет двигаться
  6. Как только цепь начнет перемещаться по шине, нужно винт T или S подкрутить обратно на четверть оборота
  7. Цепь при этом должна остановить. Если она продолжает перемещаться, то следует еще подкрутить винт S. В идеале, цепь не должна двигаться на холостых оборотах агрегата
  8. Мотор с настроенным карбюратором должен работать равномерно, и при нажатии на кнопку газа, должны резко возрастать обороты. При неравномерной работе мотора, нужно повторить настройку с винта L, провернув его на 1/8 оборота против часовой стрелки. После этого повторяется процесс перемещения винта S, на чем регулировка карбюратора бензопилы завершена

На этом процесс регулирования еще не закончен, но инструмент уже можно проверить в действии. Для новичков и неопытных пильщиков процесс настройки рекомендуется на этом завершить. Для более точной регулировки карбюратора бензопилы нужна настройка максимальных оборотов. Приступаем к настройке винта H для опытных пильщиков:

  1. Определяем обогащенность смеси по выхлопу. Для этого развиваем обороты до максимума, и смотрим на характер выхлопа. Наличие сизого дыма и сильная вибрация инструмента говорит об избыточном обогащении смеси
  2. Тахометр (если он подключен) будет показывать большое количество оборотов — больше заявленного в характеристиках
  3. Чтоб снизить максимальные обороты, нужно винт H переместить на несколько оборотов против часовой стрелки
  4. Повторно проводится проверка максимальных оборотов, и процесс снова повторяется при необходимости

Это интересно! Определить обедненную смесь можно по таким признакам, как визжание мотора, быстрое его нагревание, перебои в зажигании и детонация. Допускать обедненную смесь нельзя, так как она приведет к быстрому выходу из строя цилиндро-поршневой группы.

Убедиться в том, что инструмент настроен правильно, можно по следующим признакам:

  1. Цепь на холостом ходу не перемещается
  2. Двигатель работает так, как четырехтактный мотор
  3. При нажатии на ручку газа происходит быстрый отклик мотора и набор оборотов

Чтобы произвести максимально-точную настройку, понадобится воспользоваться проводным или беспроводным тахометром.

Тахометр для точной настройкиТахометр для точной настройки

Тахометр для точной настройки

На бензопиле Штиль 170 и 180 процесс настройки карбюратора бензопилы выглядит несколько проще, так как там имеется только один винт. Подробное описание процесса регулирования карбюратора на бензопиле Штиль MS180 представлено на видео.

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

Это интересно! На электропилах установлены электрические двигатели, которые не нуждаются в применении карбюраторов, поэтому на них не нужно выполнять настроечные манипуляции.

Всегда легко выполнять любую даже новую работу, если есть инструкция, поэтому не бойтесь браться за настройку. Даже если вы сделаете что-либо неправильно, то обратившись к специалисту, он обязательно укажет на ваши ошибки. Если у вас возникают трудности с регулировкой карбюратора бензопилы, то опишите их в комментариях. Специалисты, мастера и просто любители вместе с основателем портала помогут вам разобраться в этом вопросе.

Публикации по теме
