Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

Демонтаж старой линии

Для демонтажа понадобятся пассатижи, индикаторная отвертка, фонарик, изолента и прорезиненные перчатки. Перед началом работы квартиру следует полностью обесточить. Для этого отключают главный автомат, направленный к квартирной группе, но для большей уверенности не лишне отключить и остальные.

Каждый провод перед отключением проверяют фазоуказателем. Если напряжения не обнаружено, можно проводить необходимые манипуляции. Прежде чем прикасаться к проводу, снимать автоматы квартирных групп подключения, следует проверять наличие напряжения.

В конечном итоге должен остаться только основной автомат и фазные провода, идущие внутрь квартиры. После отключения необходимо проверить на отсутствие напряжения каждую розетку и выключатель.

Если все отключено правильно, начинают демонтаж, снимая все осветительные приборы, розетки и выключатели. Старые провода можно не удалять. В случаях, когда старую проводку решено удалить, понадобится прибор для обнаружения скрытой проводки и штроборез. Обнаруженную трассу вскрывают с помощью штробореза и удаляют старые провода.

Прокладка новой

Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах.

В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

Подключение к щитку

После установки всех выключателей, розеток и стационарных потребителей тока на клеммниках щитка производится сборка схемы подключения. Каждая ветвь должна быть проверена на отсутствие короткого замыкания. После этого производится кратковременная запитка квартиры для определения нуля и фазы.

Затем питание необходимо отключить, развести провода по клеммникам. После необходимо провести еще одну проверку на КЗ при выключенных, а затем при включенных автоматах, после чего можно подключать главный автомат.

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

Замена электропроводки в квартире – как заменить проводку своими руками

Инженерные коммуникации в старых многоквартирных домах все чаще сегодня после 20–40 лет эксплуатации выходят из строя. И если поменять трубы не так сложно, то с внутриквартирной электросетью все гораздо сложнее. В подобной ситуации замена электропроводки в квартире часто превращается в проблему. Не зря делать это рекомендуется при капитальном ремонте жилища, так как по-быстрому здесь что-либо подремонтировать и подлатать не получится. Электрическую проводку нередко приходится перекладывать полностью.

Содержание

1. Постановка вопроса
2. Что нужно сделать

Постановка вопроса

Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

Варианты прокладки электропроводки

Что нужно сделать для замены

Чтобы заменить электрическую проводку в квартире, необходимо:

1. Разработать проект и схему разводки проводов.
2. Демонтировать старую сеть.
3. Проложить новые электропровода (открытым либо закрытым способом).
4. Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
5. Смонтировать распределительный щит с защитой.
6. Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

Разработка схемы

Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п.
Основной момент здесь – это общая потребляемая мощность.

Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт.
Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

Схема электропроводки в квартире

Согласование

Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

Прокладка электропроводки

Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

Схема размещения розеток для кухонной техники

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Меры безопасности

Полная замена электрических проводов – дело достаточно сложное и трудоемкое, но вполне реализуемое своими руками. Главное не забывать о мерах безопасности. Все работы следует производить только после полного обесточивания электросети и инструментом с прорезиненными ручками.

Разметка для размещения электроприборов в ванной комнате

Заключение

Для самостоятельной замены проводки в городской квартире из инструментов потребуются пассатижи, отвертка и перфоратор для штробления стен. Если есть опыт работы с ними, то особых сложностей возникнуть не должно. Главные ошибки обычно допускаются при подготовке электропроекта, а не на этапе монтажа. Поэтому проектирование с расчетами защиты и толщин проводов стоит заказать у специалистов. А вот большую часть электромонтажных работ вполне можно выполнить самому, немного сэкономив на квартирном ремонте.

Смотрите также видео о

Читайте про другие наши материалы:

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

• алюминиевые
• медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

• гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
• спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
• коридор. Здесь хватит двойной розетки
• ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
• кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

1. Составление плана разводки электрической проводки всей квартиры.
2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
3. Демонтаж старой проводки и аксессуаров.
4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

1. тестер
2. отвертки
3. плоскогубцы
4. кусачки
5. монтажный нож
6. рулетка
7. изолирующая лента
8. молотки
9. перфоратор с различными сверлами и коронками разных размеров
10. пассатижи
11. уровень
12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

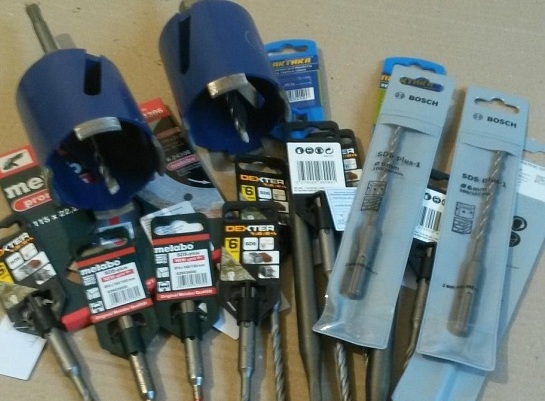

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Замена электропроводки в квартире своими руками: видео, схема, фото

Замена электропроводки в квартире чаще всего осуществляется во время капитального ремонта. Необходимость поменять старую линию вызвана тем, что она не предназначена для современных электроприборов. При возведении панельных домов старого образца (хрущевок и сталинок) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, чего очевидно мало для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно рассмотрен весь процесс.

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Этап 2 – Определяемся со схемой и материалами

Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

1. Кабель – медный, трехжильный, сечением не менее 2,5 мм² для розеточной группы, 1,5 мм² для светильников и 4 мм² для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
2. Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
3. Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
4. Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
5. Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
6. Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
7. К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.

Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

Этап 3 – Демонтируем старую линию

Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

Этап 5 – Контрольная проверка

Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказывали в отдельной статье.

Если все элементы цепи работают, снова отключите электроэнергию и переходите к заделке штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

Плюсы и минусы замены проводки

Материал по теме:

Замена электропроводки в квартире: советы и правила

Из этой статьи вы узнаете:

• В каких случаях требуется замена электропроводки в квартире
• Из каких этапов состоит замена электропроводки в квартире
• Как грамотно создать схему и план замены электропроводки в квартире
• Какие материалы и инструменты нужны для замены электропроводки в квартире
• Как демонтировать старую электропроводку в квартире
• Как заменить электропроводку в квартире своими руками
• Каких правил придерживаться при замене электропроводки в квартире

Проводите капитальный ремонт в своем жилище в Москве? Есть один важный момент, на который стоит обратить внимание — замена старой проводки в квартире. Электропроводка в многоквартирных домах, построенных во времена СССР, уже не справляется с современными нагрузками. А это может привести к неприятным последствиям. Поэтому, выполняя отделку в помещении, не стоит забывать про проводку. В нашей статье вы узнаете, как производится замена электропроводки в квартире, а также какие приемы позволят вам избежать основных ошибок.

В каких случаях нужна замена электропроводки в квартире

Следует проводить замену электропроводки в жилых помещениях, которым более 20 лет. Дело в том, что в таких квартирах используется проводка старого образца, которая давно устарела во всех смыслах этого слова. В те времена, когда строились эти дома, для создания внутренних электросетей применялись провода из алюминия.

На алюминиевой проводке образуется коррозия, а сама структура металла претерпевает необратимые изменения. Как следствие, электросеть становится ненадежной, а изношенная изоляция не способна защитить от возгораний из-за короткого замыкания.

Основные недостатки старой электропроводки включают в себя:

• использование глухозаземленных нейтралей, а не современного защитного заземления;
• создание разводки методом разветвления;
• отсутствие автоматов для защитного отключения;
• недостаточное количество розеток.

Проектные величины старых электросетей не рассчитаны на возросшую за последние 15-20 лет нагрузку. Вкупе с техническими недостатками такой проводки, все вышеперечисленное может привести к непоправимым последствиям: возникновению аварийной пожароопасной ситуации.

Итак, следует в обязательном порядке произвести замену электропроводки в квартире или доме, если:

• помещению больше 20 лет;
• розетки в доме искрят;
• розетки перестают работать;
• включая электроприбор в сеть, вы чувствуете запах паленой изоляции;
• вы без труда можете сломать провода;
• вы обнаружили утечку тока через стены.

Если у вас наблюдаются практически все названые признаки, необходимо срочно заняться заменой электропроводки в квартире.

Не стоит выполнять замену проводки частично, потому что это может ухудшить текущее положение дел. Частичная замена выполняется, только чтобы устранить обрыв.

Этапы работы по замене электропроводки в квартире

Изучим подробнее, каким образом происходит полная замена электропроводки в квартире. Итак, 6 шагов по реализации этого мероприятия:

1. Создание схемы внутренних цепей.



2. Разработка плана разводки.



3. Согласование плана и схемы с энергоинспекцией, а затем их регистрация.



4. Создание времянки (временный доступ к электричеству, освещение).



5. Прокладка проводки.



6. Монтаж точек подключения, а также механизмов защиты.



Создаём схему замены электропроводки в квартире

Не стоит думать, что замена проводки — легкая задача. Придется не только провести замену электропроводки в квартире, но также и разработать план прокладки новых проводов, который затем нужно согласовать с электриками.

1. Базовое изучение схемы.

Для начала просто посмотрите на изображение. Для лучшего понимания поясним следующее: kWA — это счетчик электроэнергии; УЗО — устройство защитного отключения. При этом схема электропитания однолинейная.

Внимательно посмотрите на две косые черточки, они зачеркивают обозначение провода. Означает это то, что на самом деле там 2 провода: фазный (L) и нулевой (N — нейтраль), которые были проложены вместе.

Далее, защитный провод (РЕ) не перечеркнут: это означает, что он проложен отдельно. В случае, когда ввод трехфазный, соответственно и черточек на схеме его проводов будет 3.

Мы не будем рассматривать системы, где нейтраль изолирована, потому как в быту они не используются.

А сейчас всмотритесь в изображение это однолинейная схема электропитания квартиры премиум-класса площадью 200 квадратных метров. В том случае, если вы без труда разобрались даже в такой сложной схеме, то легко создадите схему электропитания для собственной квартиры.

2. Процесс продумывания электроснабжения.

Проведение электропроводки в жилом помещении определяется потребляемой мощностью. Установленное ограничение потребления, к примеру, в коттеджных поселках, составляет 10-20 кВт на дом. При таких показателях для многоквартирного дома у вас постоянно будет выбивать автомат в подъезде, или же сгорит домовая проводка. Если же говорить про хрущевки, в которых чаще всего и необходима замена электропроводки в квартирах, ограничение составляет 1,3 кВт, максимум — 2 кВт.

Понятно, что жители многоквартирного дома не включают все электроприборы, к примеру, даже кондиционеры работают не одновременно. Таким образом, среднестатистической потребляемой мощности в 4,3 кВт хватает, и домовая проводка функционирует. При расчете необходимо ориентироваться на этот показатель. Не стоит допускать ситуации, когда одновременно будут включены, например, стиральная машинка, утюг, кондиционер и бойлер, так как главный автомат вырубит всю квартиру. К сожалению, с этим ничего не поделаешь.

Не будем детально разбирать расчет, а возьмем данные для замены электропроводки в двухкомнатной квартире площадью 40-100 квадратных метров:

• Главный автомат: 25-32 А (зависит от размеров помещения). Коэффициент запаса на точку составляет 1,3-1,5. Устанавливать 2 в городских квартирах запрещено, поскольку общая электропроводка не выдержит.
• Квартирное УЗО — 50 А 30 мкА разбаланс.
• Кухня: 2 ветви проводки по 4 кв. мм, при этом на каждой автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной происходит из кухни (на схеме не обозначено).
• Кондиционер: ветвь 2,5 кв. мм, автомат — 16 А, УЗО — 20 А 30 мкА.
• Розеточные цепи, а также цепи освещения: по одной цепи в каждую комнату, исключая ванную и туалет (в этих комнатах — только освещение). Провода с сечением 2,5 кв. мм, автоматика отключения не требуется, так как с этим справится общеквартирная.

Мы перечислили все исходные данные для построения однолинейной схемы электропитания жилого помещения. Приступаем к вычерчиванию.

3. Вычерчиваем схему.

В качестве образца ориентируйтесь на самую первую схему, приведенную в статье. Верх схемы, начиная с выходов из счетчика, не меняем — просто используем свои численные данные. Производитель УЗО не играет роли, можно поставить как АСТРО-УЗО, так и любое другое.

Если не можете разобраться с обозначениями, обратитесь к Приложению к ПУЭ (Правила устройства электроустановок потребителей) или посмотрите ГОСТ 2.755-87 (CT СЭВ 5720-86).

Создавая чертеж схемы, нельзя изменять размеры условных обозначений элементов. Так, электрический конденсатор обозначен двумя параллельными прямыми, толщина которых 0,5 мм и длина 10 мм, расположены они на расстоянии 2 мм друг от друга. Не стоит делать масштабирование, даже если этот элемент один и располагается на листе формата А0.

4. Готовим план.

Далее разберем рисунок, на котором представлен план электропроводки. Составление плана — следующий этап после того, как будет готова схема.

Поясним план:

• От счетчика во все комнаты идут две ветви: для цепей освещения и розеток.
• Так как в стандартной квартире один туалет, то система дополнительного уравнивания потенциалов (ДСУ) не требуется. Ее ветвь схематично изображается пунктирной линией.
• В ванной комнате обозначают светильник на потолке во влагозащищенном исполнении, а также бойлер, если он у вас есть.
• Обозначать следует ветви к розеткам, а также стационарным электроустановкам (жестко закрепленным на несущих конструкциях или запитанным не через разъемное соединение). Так, бойлер или теплый пол будут стационарными, а вот стиральная или посудомоечная машинки, духовка — нестационарными. Электрики не будут обращать внимание на то, что они подключены к другим коммуникациям.
• Не стоит указывать в схеме такие детали, как светодиодная подсветка или удлинитель для балкона. Дело в том, что все эти мелочи могут послужить тому, что инспектор забракует даже хороший план.
• Нельзя указывать ветви, идущие на балкон или лоджию, так как это является нарушением ПУЭ. Согласно правилам, запитывание этих помещений должно происходить от розеток из других комнат.

Далее приведем советы по упрощению плана:

• Обратитесь в ДЭЗ или БТИ, где вам должны предоставить план квартиры.
• Сделайте скан плана, а если он большой – сканируйте по частям.
• При помощи программы Photoshop объедините сканы в один рисунок, удалите старые обозначения проводки стационарных электроприборов и точек подключения.
• Затем укажите новые обозначения согласно схеме, ориентируясь на образец приведенного плана электропроводки. Лучше выполнить это в CorelDraw (векторный графический редактор). После этого экспортируйте получившийся план в растровое изображение, при этом сохранив и вектор. Дело в том, что план скорее всего вернут, указав, что необходимо доработать.
• Далее, в Photoshop разбейте все изображение в нужном масштабе на небольшие куски, чтобы можно было распечатать их на принтере. После распечатки вы сможете склеить части в одно целое: выполняйте это так, чтобы линии совпали. В случае если они немного не сходятся, завершите работу вручную, дочертив детали.

Примечания:

1. Если туалет и ванна расположены в отдалении от кухни, стоит разместить группу розеток для санузла в смежной комнате.
2. Группы розеток в таком случае располагаются одна напротив другой через стену. Так, просверлив стену, вы запитаете обе группы одной ветвью, а это уже неплохая экономия кабеля и трубы.
3. При анфиладной планировке (квартира-трамвай) в дальнем от счетчика помещении можно запитывать группы розеток одна от другой (не больше двух, помните, что это допускается на практике, но не по ПУЭ). Можно сэкономить полветви, если ближняя группа запитывается через стену из гостиной.

4. Местное освещение (бра) можно запитывать от розеток или последовательно в пределах помещения, когда в нем есть потолочный светильник (также допускается на практике, но не по ПУЭ).
5. Потолочные светильники необходимо запитывать отдельной ветвью. Запрещается запитывать их друг от друга или от розеток, так как цепи общего освещения — наиболее важные.
6. Точечные светильники обозначаются на плане как люстра, поэтому для них проводим ветвь в центр потолка, при этом разводку можно выполнять наиболее удобным и безопасным способом.

Подготовленные схемы электропитания, а также план электропроводки необходимо зарегистрировать и утвердить в энергослужбе. Эта процедура является бесплатной.

Обратите внимание на составление плана. Грамотно составленный план позволит вам сократить свои расходы в 2 раза.

Какие материалы и инструменты нужны для замены электропроводки в квартире

Чтобы выполнить замену электропроводки в квартире, вам потребуются следующие инструменты:

• Перфоратор, а также набор сверл по бетону, бур по бетону 16-20 мм, корончатое сверло 90-100 мм, долото 25-30 мм.

• Паяльник 40 Вт.
• Болгарка с кругом по камню.

• Пассатижи, бокорезы, отвертки.
• Фазоуказатель.
• Тестер.

• Уровень и шнур.
• Фонарик.
• Монтажный нож.

Для того чтобы точно просчитать требуемый метраж проводов, вам нужно измерить расстояние от щитка до точки подключения, с учетом углов, выступов, ниш. Повороты проводки производятся под углом 90 ^о. Получившиеся значения складывают, затем приплюсовывают еще 15 %.

Наиболее простой метод подсчета необходимого количества проводов: умножаем общую площадь жилого помещения на 2. Одна третья от получившегося значения приходится на осветительные провода, две трети — на создание розеточных групп подключения.

Помимо проводов, необходимы клеммники — 3 секции по 10 контактов. Не стоит покупать клеммники в полиэтиленовом корпусе. Также в отверстие должны помещаться 2 провода сечением 2,5 кв. мм.

Подбирать тип крепления провода можно по своему желанию, однако многие считают, что по сравнению с винтами, зажимные пластины более удобны и надежны.

На подрозетниках должны быть внешние выступы, чтобы сцепление с алебастром было лучше. Для прокладки сетей внутри квартир стоит покупать кабели российского производства, например, ВВГ, ВВГнГ, ПУНП.

Вам понадобится вводный щит, на котором будут установлены 4 клеммника, 4 автомата, а также концы проводов, гофры для кабеля, матерчатая изолента плюс электропроводящая смазка.

Рекомендуется приобретать металлический гофр, поскольку вы сможете заземлить его дополнительно для повышенной надежности защиты проводки. Более того, даже если случится пожар, металл не загорится, вдобавок он нетоксичен.

Времянка — это двойная или тройная розетка, которую закрепляют на доске. С помощью кабеля 4 кв. мм через автомат на 16 А времянку прикрепляют к квартирной дозе. Можно использовать скрутку для временного соединения.

Как демонтировать старую электропроводку в квартире

Демонтаж напрямую зависит от того, каким образом проводилась укладка старой электропроводки. Была ли она уложена в специальные каналы внутри стены или же она просто находится прямо в стене. Разберемся в этих нюансах далее.

• Прежде всего, отключаем электропроводку, которая идет от счетчика. Затем напрямую от счетчика запитываем удлинитель временного электропитания.

• В том случае, когда старая электропроводка была уложена в каналы, то демонтировать ее и прокладывать новую необходимо одновременно. Происходит это следующим образом: к одному концу старого кабеля наматываем новый, затем удаляем второй конец старой электропроводки. Действуя так, вы избавите себя от необходимости бить стены для демонтажа старой проводки, а прокладка новой пройдет без проблем. Однако если по новому плану старая и новая проводки не совпадают, вам придется пробивать в стенах штробы.

• Если старая проводка вмуровывалась в стену, необходимо определить, где она находится. Посмотрите на стену: на ней вы можете увидеть заделанные штробы. Также можно приобрести специальный прибор для поиска. После этого можно начинать демонтаж, затем проложить новую проводку.

Замена электропроводки в квартире своими руками: пошаговая инструкция

Далее изучим, как происходит замена электропроводки в квартире своими руками.

1. Ранее мы уже упоминали, что прежде чем приступать к демонтажу, необходимо отключить электропитание. Но для создания штроб необходимо электричество. Поэтому вам придется сделать времянку.

Соорудить ремонтную времянку можно с помощью дощечки из дерева. На нее крепится двойная розетка и автоматический выключатель на 16 А. Подсоедините к ним кабель с сечением 4 кв. мм.

2. Следующий шаг — выкручиваем пробки, выключаем квартирный автомат. Затем обдалбливаем и снимаем ручную дозу у электросчетчика. После этого можно выводить провода, подключать времянку.

С этой целью кабели, идущие от электросчетчика, прикручиваем к проводам времянки, делаем их изоляцию — используем изоленту. Теперь к розетке времянки вы можете подсоединить удлинитель и включать электроприборы.

3. Переходим к пробиванию штроб, которые должны быть прямолинейными, располагаем их вертикально или горизонтально. Запрещено делать штробы наклонными.

4. Затем при помощи перфоратора создаем желобок, а в углах— косые срезы, которые выполняются с использованием болгарки. Выбиваем лунку, чтобы изгибы гофрорукава получились плавными.

Выбивая лунки для подрозетников на кирпичных стенах, воспользуйтесь коронкой, а при работе с бетонными стенами — долотом. Используя его же можно сделать и выемку для вводного щита.

5. Завершив штробление, начинайте устанавливать кабели. Прямо на полу протяните кабели в гофры. Затем на алебастровую подушку уложите подрозетники.

6. Устанавливаем гофры: вводим их концы в подрозетники. Подмазываем гофры алебастром через каждые 50 см.

7. Завершив монтаж гофров, их концы следует ввести в середину вводного щитка (ВЩ). Концы смазываются токопроводящей пастой и перехватывают жестяным хомутом с винтом. Затем винт соединяют с заземляющей клеммой.
8. Вводный щиток вставляем в выемку, отмечаем точки, в которых будем просверливать отверстия для дюбелей. Вводный щиток убираем, просверливаем отверстия, вставляем дюбеля.
9. Отключаем электричество, убираем времянку, вводим провода от счетчика в щиток. Таким же образом вводим и подключаем заземляющий провод. Следующий шаг — устанавливаем на стену щиток.

10. Очередной этап замены электропроводки в квартире — оштукатуривание штроб, подключение розеток и выключателей. Подключаем провода в щитке к клеммникам, проверяем кабели на наличие короткого замыкания.

11. По завершении этого этапа подключаем провода от электросчетчика. На пару секунд включаем подачу электричества, чтобы определить фазный и нулевой провода. Снова отключаем ток, подключаем провода от электросчетчика, и, если короткого замыкания нет, можно включать электричество.

Рекомендуемые статьи по данной теме:

Указания по замене электропроводки в разных комнатах

1. Ванная комната.

Замена электропроводки в ванной комнате — сложная работа. Повышенная влажность помещения создает высокий риск удара электротоком. В ванной обычно функционирует техника с высокой мощностью, например, стиральная машина или бойлер. У них большой ток утечки, они работают при повышенной температуре и влажности. Вследствие этого оголенный контакт под напряжением, даже под крышкой розетки, может нанести угрозу здоровью и жизни человека.

Как решить эту проблему?

• Заменяем электрошнуры вентилятора и бойлера длинными, их должно хватить через отверстие в стене до кухонных розеток (розеток в смежной комнате). У бойлера нет штатного шнура, и даже если вы потеряете гарантию на относительно дешевый вентилятор — ничего страшного. Кроме того, практически все случаи возврата вентиляторов — негарантийные. Используем трехжильные шнуры с защитным проводником.
• Покупаем удлинитель без шнура, с заземляющими контактами (евро), на 3 гнезда, с фильтрующими отверстиями сзади, чтобы можно было подвесить на стену, оборудуем его трехжильным шнуром.
• Выводим все 3 шнура сквозь отверстие в углу стены, над плинтусом на кухню (в смежную комнату), устанавливаем евровилки, укладываем короб из ПВХ. Таким образом, снизу и в углу он не будет попадать в поле видимости.

• Включаем вилку бойлера в розетку «насовсем», ведь никакие инструкции не определяют время включения вилки в розетку. То же самое и с вилкой вентилятора, особенно если он реагирует на определенную температуру и влажность.
• Подвешиваем удлинитель в ванной при помощи саморезов в дюбелях.
• Включаем стиральную машину в удлинитель «насовсем». В оставшиеся 2 гнезда включаем светильники у зеркала, а также фен.
• В смежной комнате по мере необходимости включаем в розетку вилку удлинителя.

При таком обустройстве электропроводки в ванной вы исключите возможность появления оголенных концов под напряжением. Соблюдая правила безопасности, вы снизите возможность поражения током к минимуму. Кроме того, согласно ПУЭ и ПТБ удлинитель, пусть со шнуром в коробе и подвешенный на стену, останется просто удлинителем, а не розеткой.

2. Туалет.

В уборной, так же как и в ванной комнате, будет одна осветительная ветвь для потолочного светильника. Запитываем светильники ванной и туалета последовательно по одной ветви — и ни один специалист по электрике не сможет придраться.

3. Кухня.

Для замены электропроводки на кухне потребуются 2 ветви — одна для ванной, вторая непосредственно для кухни. В случае, когда санузел находится далеко от кухни, придется пустить ветвь для ванной в смежную комнату. Расскажем об этом способе подробнее.

Про сечение провода (4 кв. мм), а также про защитную автоматику для двух ветвей мы уже упоминали ранее. Разница заключается в точках подключения: для ванной нам понадобится одна розетка, в то время как для кухни — две тройные. К ним всегда будут подключены посудомоечная машина, духовой шкаф, кухонный комбайн, а также точечная подсветка. Не рекомендуется запитывать отдельной ветвью галогеновые светильники на исподе кухонного гарнитура — это запрещено по ПУЭ, а кроме того, повысит ваши расходы на электроэнергию.

Оставшиеся точки распределим так: одна для кухонного вентилятора, вторая — для подключения удлинителя, подвешенного, как и в ванной, на стену или на шкаф. Его можно использовать для включения вафельницы, пылесоса и другой техники. Подсоединяем холодильник к розетке дополнительной группы на противоположной стене.

Лучше всего поместить розетки ванной и основной группы за нижним шкафом кухонного гарнитура, прямо под столешницей, и как можно дальше от раковины. Если потребуется, в нижнем шкафу с задней стенкой сделайте проем. Чтобы шнуры свободно проходили, задние углы столешниц необходимо обрезать.

Осветительная ветвь в кухню — по такому же принципу, как и везде.

4. Прихожая и коридор.

Для этих комнат понадобятся 2 ветви: одна для розеток, вторая для света. Если коридор вытянутой формы, нужно сделать 2 точки освещения. При этом самую близкую к розетке лучше сделать в виде бра, а потом запитывать от нее. Дальняя точка будет для потолочного светильника, который запитывается по своей ветви.

5. Детская.

Согласно ПУЭ в детских учреждениях высота розеток и выключателей должна быть как минимум 180 см от линии пола. Однако это требование не касается детских комнат в квартирах.

Опасаетесь, что ваш малыш будет играть с розеткой? Чтобы не допустить неприятных ситуаций, установите в детской комнате розетку с защитным диском. Она имеет крышечку, которую вы закрываете на специальный ключ. Так ваше чадо точно не причинит себя вред.

6. Жилые комнаты.

Чтобы запитать потолочные светильники, а также две группы розеток в жилой комнате, воспользуйтесь формулой 2N+1 ветвь, где N — число комнат.

Разберем этот случай подробнее на примере замены электропроводки в трехкомнатной квартире:

1. Гостиная — 1 ветвь основной розеточной группы, 1 — дополнительной группы, 1 —осветительная ветвь.
2. Спальня — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы гостиной.
3. Детская — 1 ветвь основной группы, 1 осветительная ветвь. Запитывание дополнительной группы происходит через стену от дополнительной группы спальни.
4. Дополнительную группу кухни запитываем от спальни или детской комнате, в зависимости от планировки квартиры.

Для замены электропроводки в двухкомнатной квартире (как и в трехкомнатной) потребуется от 12 до 15 ветвей, в том числе и для кондиционера.

Для него ветвь должна оканчиваться розеткой, несмотря на то, что кондиционер представляет собой стационарное оборудование. Делается это, во-первых, в целях безопасности и комфорта, а во-вторых, потому что у климатического оборудования есть штатный литой шнур. Если вы обрежете его, то гарантия на сервисное обслуживание закончится.

Правила техники безопасности при замене электропроводки в квартире

• Производить замену электропроводки в квартире необходимо строго инструментами с изолированными ручками, используя прорезиненные перчатки.

• Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.

• Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал. Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой.

Наиболее часто встречающиеся ошибки:

• Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
• Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
• Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
• Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
• Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
• Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.

Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:

• Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
• Размещайте выключатели и розетки на одной высоте.
• Нельзя допускать пересечения проводов.
• Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.

Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.

Сколько стоит замена электропроводки в квартире

При замене электропроводки в квартире, стоимость работ зависит в первую очередь от того, какие розетки и выключатели вы планируете сделать — скрытые или наружные. В первом случае проводку (а также розетки, выключатели) выполняют с помощью штробления стен. Во втором случае используется кабель-канал, гофру и тому подобное.

Вы определились и собираетесь прятать провода? Тогда важно знать, что штробление подразумевает под собой проведение черновых работ, которые необходимо выполнить до чистовой отделки (шпатлевание, поклейка обоев). В то время как проведение наружной проводки никак не отразится на отделке в помещении.

При замене электропроводки в квартире цена работы зависит от следующего:

1. Технологии прокладки проводки (розеток и выключателей): скрытая или наружная.
2. Число групп (автоматов), которое определяется количеством комнат и, соответственно, розеток.

Итак, вы решили, как будете прокладывать электропроводку. Затем нужно посчитать требуемый метраж штробы или кабель-канала. Кроме того, немаловажную роль играет материал вашего дома — бетонные плиты или же кирпич.

Если вы решили пригласить для замены электропроводки в квартире специалистов, стоимость работы просчитывается индивидуально. Для этого мастеру необходимо увидеть проект, посмотреть «поле работы», согласовать сроки, оплату и тому подобное.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно.
Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Замена электропроводки в квартире важные моменты и стоимость работ

 У любой электропроводки есть свой срок службы. Алюминиевая проводка служит порядка 20 лет, при условии соблюдения максимальной нагрузки для таких проводов.
Медная служит порядка 40 лет .

Когда встает вопрос менять проводку в квартире:

• старая проводка устарела и не выдерживает возросшие нагрузки от потребителей
• замена перед капитальном ремонте квартиры
• при замене кухни как правило требуется перенос и добавление розеток для встроенной техники, старая проводка не выдержит такой мощности
• перестает работать часть квартиры и проще заменить на новую, чем восстанавливать старую

Старая проводка в доме, если ему более 20 лет в 85% случаев имеет серьезные неисправности и требует обслуживания и ремонта.

У НАС ДОСТУПНЫЕ ЦЕНЫ НА ЗАМЕНУ ПРОВОДКИ В КВАРТИРЕ

БЕСПЛАТНЫЙ ВЫЕЗД И ОЦЕНКА СТОИМОСТИ

ВЫСОКОКВАЛИФИЦИРОВАННЫЕ ЭЛЕКТРОМОНТАЖНИКИ

Рано или поздно смена проводки в квартире становится просто необходимой. Любой кабель обладает своей характеристикой, рассчитан на свою определенную мощность. В настоящее время постоянное увеличение количества  электроприборов является главной причиной замены старой проводки в квартире, так как старая электрика не выдержит таких нагрузок и перегорит.

Выпадание розеток из стены, обломанные алюминиевые провода, искрение проводки из-за плохого контакта в соединении все это приводит к печальным последствиям. Своевременный электромонтаж квартиры поможет предотвратить все эти неприятные моменты.

Очень часто замене проводки в квартире отводят далеко не первое место. Это очень большая ошибка, потому что,переклеить обои или переложить плитку можно в короткие сроки с минимальными вложениями, а поменять всю проводку не удастся минимальными потрерями. Поэтому сначала электрика и сантехника и только потом косметический ремонт.

В этом есть большой плюс, при ее замене вы полностью обновите свое жилье после капитального ремонта.

Проводка в квартире основные виды

Проводка в квартире может быть проложена двумя способами:

• открыто-когда кабеля укладываются в кабель-канал,гофру, по плинтусу или просто открыто на скобках
• внутренний монтаж-самый популярный и безопасный вид проводки в квартире, все ровода закладываются в штробу, в стяжку или под потолок.

В первом случае проводку делают когда срочно нужно ее поменять по каким  либо причинам, а ремонт не планируется. Плюсы в быстроте монтажа и минимум грязи. Минусы очевидны, это внешний вид.

Второй случай более затратный и тянет за собой ремонт квартиры. При правильном монтаже такой проводки в квартире она считается самой безопасной. Минус такого монтажа в затратах, много пыли и мусора, время проведения работ увеличивается.

Важно уделить особое внимание электрощиту, особенно его наполнению, тогда проводка в квартире по настоящему будет безопасной:

• обязательная установка узо, следует разбить на несколько групп щит и произвести монтаж автоматов
• не перегружать потребители черезмерной нагрузкой
• установить реле контроля напряжения во избежания порчи техники

Если пришло время менять проводку в квартире, наша компания поможет Вам в этом деле.

Наши преимущества:

Мы проконсультируем по телефону и дадим рекомендации по поводу предстоящих работ.
Осуществим бесплатный выезд на объект для расчета сметы и дачи консультации.
Поможем в выборе и доставке материалов.
Заключаем договор.
Гарантия на все виды работ.
Сдача объекта точно в сроки.
Высококвалифицированные и грамотные специалисты.

Вы будите приятно удивлены, насколько качественно и аккуратно мы работаем. После нас нет груды мусора и пыли, в конце каждого

рабочего дня происходит уборка мусора вне зависимости от стадии проведения работ.

По окончанию работ даем схему на щит, на прокладку кабелей по стенам, по полу и потолку.

СПЕЦИАЛИЗИРОВАННЫЙ ВЫСОКОКАЧЕСТВЕННЫЙ ИНСТРУМЕНТ У МОНТАЖНИКОВ ЭТО ПРОФЕССИОНАЛЬНЫЙ ПОДХОД И ТЕМ САМЫМ ВЫСОКОЕ КАЧЕСТВО ВЫПОЛНЕНИЯ РАБОТЫ

Порядок работы по замене электрики


Чтобы поменять проводку в квартире,нужно заранее запастись  определенными материалами:

• укрывная пленка
• мешки для мусора
• скотч для разметки

Еще нужно рассчитать всех потребителей. чтобы определиться с нагрузкой и какие автоматы ставить в щит. На ванну и стиральную машину необходимо поставить УЗО и заземлить все металлические части., это называется уравниванием потенциалов.

Вся квартира разбивается на несколько групп для удобства, чтобы они независимо функционировали:

• несколько розеточных групп
• на освещение
• обязательно отдельно на стиральную машину и духовой шкаф поставить диф автомат
• отдельная группа на кондиционер

Нужно определиться с местом, куда будет монтироваться щит. Если необходимо, в него  устанавливаем счетчик. Далее определяемся какая будет устанавливаться электрофурнитура. так как она имеет некоторые отличия и это нужно знать перед началом работ.
Метраж кабеля расчитываем с небольшим запасом на изгиб и петли, а так же на необходимый запас для люстр. Поменять проводку в квартире не составит труда, если придерживаться плана, заранее который продуман.
Если в дальнейшем будет заливаться стяжка пола, а часть проводки будет крепиться к нему, до начала заливки нужно нарисовать схему проложенных проводов в квартире с размерами и количеством.

Чтобы поменять проводку в квартире совсем не обязательно демонтировать старую , ее используют до включения новой, а затем просто отрезают те части, что торчат из стен. В стене старые провода остаются, они безпопасны, потому, что будут отключены от напряжения.
Если вы не уверены в своих силах, обращайтесь к нам.

У нас есть самый качественный и весь необходимый инструмент. Вся проводка выполняется согласно ГОСТам,ПУЭ, СНиПам.

Звоните нам по телефонам: 8-926-759-60-58 и 8-916-463-55-54 и мы ответим на все вопросы и поможем консультацией.
Если правильно поменять проводку в квартире, и составить схему, это позволит  распределить нагрузку на  потребителей и обеспечить безопасную работу устройств.

Проводка в квартире по полу

Замена проводки в квартире по полу чаще всего применяется при монтаже электрики в новостройках и в квартирах, где будет заливаться стяжка. Для того, чтобы правильно уложить кабеля по полу должно быть соблюдено одно условия-стяжка перекрывает трубы с проводами полностью плюс два сантиметра сверху.

Слой бетонной стяжки должен закрывать все проложенные по полу кабеля в гофре полностью и иметь достаточный слой, минимум 4 см.

Если залить тонкий слой, цемент будет трескаться и крошиться и при нагрузке на пол все будет передаваться на электропроводку.

Если пол уже залит и вы хотите  проложить проводку в нем, это будет непростая задача и трудно осуществимая.

Вот почему:

• если проводов в гофре по полу будет много, тогда очень сложно произвести разметку для штробления
• штробы занимают очень много места и часть стяжки будет нарушена
• если в полу есть проложенные коммуникации по сантехнике, их можно повредить

Обязательно использовать только гофру пнд черного цвета для крепления электрики по полу в квартире

При монтаже проводки в квартире по полу кабеля обязательно укладываются в пнд гофру черную или пнд трубу. Такая гофра обладает повышенной прочностью и при заливке пола ее сложно будет повредить. Пвх гофра легко ломается и соответственно провода проложенные в ней порвать или повредить очень просто.

Плюсы проводки в квартире уложенной по полу под стяжку:

• минимум штробления
• риск повредить кабеля в дальнейшем незначительный
• провода уложены ровно и по определенной схеме, что дает возможность крепить фанеру и другие строительные материалы на стяжку
• экономия на материале и работе

Минусы такой проводки:

• сложно найти грамотного специалиста, чтобы он владел знаниями в укладки проводов по полу и правильном подборе материалов
• при неграмотном монтаже достать и исправить электропроводку в полу практически невозможно

Стоимость замены проводки

Поменять проводку в квартире цена на работу и стоимость материала основные критерии при выборе исполнителя.

Мы знаем от чего формируется цена на проводку в квартире и сможем ее уменьшить без ущерба качкества самих работ.

Когда нужно поменять проводку в квартире, стоимость за такие работы сильно интересует заказчика. В какую сумму обойдется проводка электрики в квартире.

Мы поможем провести электрику в квартире и при этом не переплатить, подберем для вас самый подходящий вариант по стоимости и наполнению.

Возможно, пришло время обновить электропроводку в квартире, чтобы гарантировать, что ваш дом будет очень хорошо защищен, особенно если вашему дому более 40 лет. Очевидно, что это будет дорого и потребует серьезных строительных работ, но разве это того не стоит, ведь ваша семья будет защищена? Звоните нам и мы поможем вам поменять устаревшую проводку и подберем самый оптимальный вариант по цене. Наши телефоны: 8-926-759-60-58 и 8-916-463-55-54.

У нас адекватные цены на проводку в квартире и высокое качество работ.

Вся проводка выполняется согласно ГОСТам,ПУЭ, СНиПам.

Сколько стоит поменять электрику в квартире и от чего она зависит

Основная стоимость на замену проводки в квартире:

• основные траты это наполнение щита узо и диф автоматами, порядка 20-30% от всей стоимости
• кабеля и крепеж-30-40%,  сэкономить сильно в этой позиции не навредя качеству проводки не получится, цена на кабеля ГОСТ примерно одинаковая
• остальные 30% занимает фурнитура и рамки на розетки и выключатели, расчет приведен соответственно на бюджетные модели

Примерная стоимость проводки электричества  в квартире:

дома из кирпича

1-комнатная-от 20000

2-комнатная-от 24000

3-комнатная-от 27000

панельные дома

1-комнатная-от 22000

2-комнатная-от 25000

3-комнатная-от 30000

Мы  предлагаем качественные услуги электрика за разумные деньги.

Выполнение работ по замене проводки должно быть доверено только высоквалифицированному специалисту, только его знания и навыки гарантируют хорошо и правильно организованную работу всех электрических приборов в вашей квартире. Современный рынок может быть насыщен большим количеством предложений. Сделайте правильный выбор.

Как провести проводку в квартире самостоятельно-важные моменты. Зачем менять проводку

Большое количество электрических приборов не выдерживает старая проводка, проложенная несколько десятилетий назад, значит, настало время ее заменить. Большинство людей меняющих электропроводку в квартире самостоятельно делают ряд ошибок, которые могут создать проблемы в дальнейшем. Здесь можно ознакомиться с советами, которые помогут заменить электрическую проводку правильно и не дорого.

Не нужно менять электрическую проводку частями, в одной из комнат, это может создать дополнительные проблемы. Проводку нужно менять всю, ведь срок службы алюминиевого кабеля не больше 20 лет, и большинство провода сделано из этого материала. Как правило, старая проводка не рассчитана и на половину мощности всех электрических приборов, которые находятся в квартире сегодня.

Прежде чем приступить к ремонтным работам, нужно сначала заменить проводку, тогда не придется портить сделанный заранее ремонт. Прокладка кабеля требует штробирования стен, поэтому эти работы нужно сделать до начала ремонта.

Нужно составить план прокладки кабеля, четко понимая, где будут находиться электрические приборы, особенно те, которые потребляют много электричества. В эти места нужно провести кабель повышенной мощности, чтобы обеспечить нормальную работу всех электрических приборов. Лучше всего, если на каждой стене будет находиться розетка, это нужно, если в квартире появится новая техника или будет перестановка.
Сегодня большой популярностью пользуются подвесные потолки с большим количеством ламп, если в планах установка такого потолка, то для него нужно и большое количество выключателей.

Для проводки нужно использовать только медный кабель, он намного лучше алюминиевого. Не боится сгибаний, перемонтажа, при замене выключателей и розеток, провод не ломается, в отличии от алюминия. Не нужно экономить на покупке кабеля, лучше всего покупать его в специализированных магазинах. Также не стоит экономить на покупках розеток и выключателей, как правило, дешевое редко бывает хорошим. Необходимо обеспечить надежную защиту от короткого замыкания, для этого нужно установить щит с автоматами. На каждую розетку и выключатель должен быть отдельный автомат, и в случае короткого замыкания отключится только одна розетка или выключатель.

Для придания хорошего внешнего вида в квартире периодически делается ремонт, что–то клеится, красится, меняются люстры, розетки и да же выключатели. Проводов электропроводки не видно. И это со временем может привести к полному обесточиванию квартиры. И это еще хорошо, если обойдется без серьезных происшествий, и материальных затрат. Хотя статистка показывает, что возникновение пожаров по причине неисправной проводки далеко не на последнем месте.

 Обычно весь ремонт сводиться к замене розеток и выключателей. Возросшая мощность нагрузки. 30 – 40 лет назад проводка рассчитывалась на мощность 1 – 3 кВт. В настоящее время мощность только одной стиральной машины это уже порядка 2 кВт. Повышенная мощность приводит к нагреву проводов и разрушению изоляции. Что может привести к КЗ и даже к возгоранию. Проводка просто может прийти в негодность, да же если толщины проводов как бы достаточно для нагрузки. Срок службы алюминиевых проводов 15 – 20 лет. А при наших условиях эксплуатации и того меньше. Целый на вид провод, может быть истончен за длительное время. Виной тому электрохимическая коррозия.

 Работы по укладке проводки следует начать с плана разводки. Этот план берется за основу будущей разводки. К созданию проекта следует подойти довольно серьезно, поскольку это безопасность людей проживающих в квартире. Тем, кто будет составлять план своими руками, необходимо придерживаться правил определенных в СНиП и ГОСТ. В принципе, в этом нет ни чего сложного, если есть понятие о том, что такое электрический ток. Рисуем схему квартиры. Затем наносим лампы, выключатели и розетки. Не забываем про вводный щиток освещения. Затем разводка проводов и распределительных коробок. Провода проводки должны быть строго вертикальны или горизонтальны. Поворот должен выполняться строго под прямым углом. В этом случае, это в будущем исключит случаи повреждения проводки. Так как по розеткам будет понятно, где лежат провода и не будет необходимости в дополнительных приборах для поиска проводки, если например, понадобиться вбить в стену гвоздь. Необходимо в обязательном порядке включить в схему устройства защитного отключения УЗО. Для ванной комнаты необходимо отдельное УЗО.

 Перед тем как производить покупку фурнитуры необходимо определиться с её видом, и посчитать на какие токи она должна быть рассчитана. Главный автомат выбирается в зависимости от суммарной мощности потребителей. Запас по току для квартирной проводки следует брать 1,3 – 1,5. Делать запас больше не следует. Общая проводка в доме на это не рассчитана. Современные осветительные приборы, не имеют больших мощностей. А в случае энергосберегающих ламп токи будут ещё меньше. Поэтому проводка на освещение делается кабелем 3*1,5. А вот для бойлера, или стиральной машины, нужно провести отдельное питание непосредственно из распределительного щитка отдельноым кабелем 3*2,5.  Монтажные коробки под розетки и выключатели могут быть любыми, но обязательно с выступами для надежного удержания в алебастре.

 Перед прокладкой новой проводки следует старые провода лучше убрать вместе с металлическими трубами. Проводку можно укладывать в специальный гофрированный шланг или просто прикрепить специальными хомутами к стене. А можно и кусками алебастра через каждые двадцать – тридцать сантиметров.
 Ремонт проводки в квартире вполне решаемая задача. Можно сделать всё самостоятельно. Главное не стоит дожидаться полной неработоспособности, А сделать это во время следующего косметического ремонта в квартире.

 Что входит в схему проводки электрики в квартире?
 Специалисты используют различные схемы разводки в зависимости от архитектурных особенностей помещения и количества электрических приборов. Учитывая особенности каждой схемы проводки, можно выделить следующие базовые элементы каждой схемы:
 — щиток, необходимый для распределения электроэнергии. К данному устройству подается электроэнергия от распределительной организации. Устройство можно установить как внутри помещения, так и на площадке;
 — счетчик потребления электроэнергии. Устройство подсчитывает количество потребляемой энергии;
 — провода, кабеля. Далее энергия подается по кабелям к устройствам, что непосредственно приводит их в рабочее состояние.
 Для защиты схемы используют автоматические устройства, позволяющие контролировать скачки электроэнергии.
 Способы прокладки проводки  электроэнергии к квартире.
 Специалисты применяют следующие методики создания схем:
 — шинами. В основе данной методики применяют коробки, через которые уже распределяют ответвления на розетки и другие устройства;
 — радикальный способ. Электроэнергия к каждой розетки подводится с помощью отдельного кабеля напрямую от распределительного устройства;
 — смешанный способ. Методика сочетает в себе элементы двух предыдущих способов.
 Этапы осуществления схемы проводки в квартире.
 Профессиональные специалисты выполняют монтаж схемы разводки по следующей методике:
 — расчет напряжения на одну точку подачи энергии. Специалисты рассчитывают необходимость установки дополнительных розеток, в зависимости от количества подключаемых устройств;
 — установка электрического щитка;
 — прокладка проводов для подачи электроэнергии. В зависимости от выбранной методики, специалисты прокладывают провода к выбранному источнику энергии;
 — проведение тестовой проверки функционирования схемы электроэнергии в помещении.
 От правильности составления схемы разводки зависит безопасность работы бытовых приборов и бесперебойная подача электроэнергии.
