Дом из сэндвич-панелей своими руками

0 votes

+

Голос за!

—

Голос против!

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

1. Строительство домов из сэндвич-панелей: преимущества и недостатки
2. Знакомьтесь, SIP панели (сэндвич-панели)
   • OSB (ОСП)
   • Пенополистирол
   • Минеральная вата
3. Проекты домов из сэндвич-панелей
4. Дом из сэндвич-панелей своими руками
   • Фундамент для дома из SIP панелей
   • Укладка обвязочного (венцового) бруса
   • Обустройство пола и перекрытий в доме из SIP панелей
   • Возведение стен из SIP панелей
   •  Обустройство крыши в доме из SIP панелей
5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно.

Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

• Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года. Нет ограничений по температуре строительства.
• Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует.
• Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении.
• Не нужен усиленный фундамент.
• Прочные. Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор.
• Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

• Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

• Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
• Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
• Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
• При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

• Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
• Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
• Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
• Связываем арматурный каркас и опускаем его в траншею.

• Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

• Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
• Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

• Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
• Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
• Повторяя все эти действия, выполняем сборку всего пола.
• Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
• Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

• Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
• Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

• Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
• Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

• Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

• После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

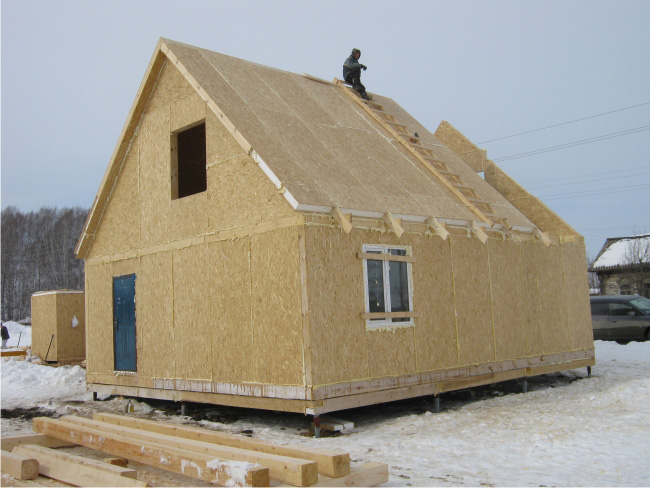

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Как я установил сэндвич-панели своими руками

Главная / Блог / Как я установил сэндвич-панели своими руками

Совсем недавно нашей семье удалось приобрести хороший участок земли. На семейном совете приняли решение не строить большой дом, а использовать землю для выращивания ягод, овощей и фруктов. Для хранения заготовок и временного пребывания на дачном участке решили построить комфортный домик из сэндвич-панелей своими руками. Что так привлекло наше внимание в этом строительном материале? Это скорость возведения сооружения, возможность сэкономить финансы на закладке прочного фундамента и найме бригады профессионалов.

Знакомые порекомендовали обратиться в компанию ВРК1, где мы получили подробную консультацию и рекомендации по самостоятельному строительству дачного домика и выбору подходящего строительного материала. По нашему запросу был разработан проект с учетом пожеланий всех членов семьи.

Для наружных стен использовались сэндвич-панели из металлического профиля с наружной стороны и ОСП плиты с внутренней стороны. Для внутренних перегородок применяли панели из ОСП плит толщиной в 124 мм. В качестве утеплителя была выбрана минеральная вата. Толщина внешних стен 224 мм. Для крыши выбрали панели из профлиста с обеих сторон. Очень скоро на нашем участке появились качественно упакованные панели и элементы каркаса. Настало время начать монтаж сэндвич-панелей своими руками

ЧИТАЙТЕ ЕЩЕ: Установка кровли из профнастила своими руками

Стартуем

На помощь я пригласил своих лучших друзей. Так работать веселей и быстрей. До момента доставки панелей на площадку мы успели подготовить фундамент согласно разработанному проекту. Кроме ленточного малозаглубленного фундамента на участке появился временный санузел, бытовка, колодец с питьевой водой.

При закладке фундамента были сразу проложены канализационные и водопроводные трубы. Домик хоть и небольшой, но со всеми удобствами на случай необходимости задержаться на даче на несколько дней. Проведение всех работ тщательно сверяли с проектом, который разрабатывался с учетом установки деревянного каркаса. Фундамент возвышался над уровнем грунта на 30 см.

Сверху уложили слой гидроизоляции, а на него обвязочный брус сечением 150 на 250 мм. К основанию брус крепили анкерами.

Пол и потолочное перекрытие

Прежде чем решиться на самостоятельное строительство пришлось прочитать много материала и просмотреть большое количество видео о том, как установить сэндвич-панели правильно на каждом этапе строительства.

Для установки пола в качестве лагов и балок-шипов использовали деревянные брусья. Лаги сечением 50х200 мм укладывали в специальный паз-врубку обвязочного бруса на фундаменте. Для пола у нас была панель толщиной в 224 мм. Укладку панелей начинали с угла в ряд. Монтажной пеной заполняли паз и надевали на балку-шип. Хорошо прижимали, а потом фиксировали саморезами через каждые 150 мм. Работа несложная и интересная.

Стены

Установка стен дома началась с укладки лежня. С учетом размеров наших панелей мы использовали для направляющей доску размером в 50х200 мм. Лежень монтировали на обвязочный брус строго горизонтально и крепили саморезами через 350 мм отступая от края 10 мм.

Важно! Каждый этап работ проверять с проектом, что поможет избежать ошибок и точно следовать плану работ.

Первые сэндвич-панели стеновые своими руками начали устанавливать с угла.

1. Запенили нижний паз и надели на лежень. То же сделали со второй угловой панелью. Произвели выравнивание в вертикальных и горизонтальной плоскости. для крепления сэндвич-панелей к лежню использовали саморезы длиной в 35 мм через каждые 150 мм.
2. Панели между собой соединили с помощью квадратной доски. Все стыки запенивали. Для крепления по вертикали использовали саморезы длиной в 220 мм.
3. Между панелями обязательно вставляли брус сечением 50х200 мм. Все остальные панели устанавливаются быстро и легко. Работать понравилось даже подумываем организовать бригаду.
4. После того как полностью установили все стены, приступили к укладке обвязочного бруса в верхний паз сэндвич-панелей. Для этого паз заполняли пеной и крепили саморезами с двух сторон. Размер бруса для верхней обвязки 150х200 мм.

Поскольку мы заказывали проект в компании ВРК1 панели приехали на площадку с уже вырезанными под двери и окна проемами. На брус верхней обвязки прикрепили балки перекрытия с помощью кронштейнов.

Крыша из сэндвич-панелей

По проекту у нас крыша двускатная с упором стропил на мауэрлат. Мы не совсем были уверены, что знаем, как монтировать сэндвич-панели на крышу. Главная наша задача была, это не повредить полимерную поверхность кровельных элементов.

ЧИТАЙТЕ ЕЩЕ: Как выбрать подходящие сэндвич-панели

Установили стропила с учетом размеров панелей. Домик наш небольшой и, мы заказали изготовление кровельных панелей по размеру скатов. Это значительно облегчило монтаж. Посередине стропил установили распорные поперечины, чтобы осуществить более надежное крепление кровельных элементов. Наш дачный домик начал привлекать внимание соседей. Работы продвигались быстро без разного рода строительного мусора и пыли. Мы втроем проделали большой объем работ за короткий период.

Наш дом уже был практически готов. Для подачи сэндвич-панелей наверх взяли в аренду кран. Никаких особых сложностей с монтажом панелей не было. Крепление кровельных элементов к стропилам то же делали с помощью саморезов. Между панелями ставили уплотнители. Советуем обратить особое внимание на монтаж доборных элементов сэндвич-панелей. Они нужны практически на каждом этапе строительства. Без доборных элементов ваш дом не будет выглядеть привлекательно и надежно. Все элементы продаются в комплекте с сэндвич-панелями.

Домик получился аккуратный с идеально ровными стенами и крышей. После установки окон и дверей сняли защитную пленку с фасада. Внутри помещений отделка не заняла много времени и финансов. Теперь мы знаем, как крепить сэндвич-панели на всех этапах возведения дома. Помогли нам в этом компетентные специалисты компании ВРК1, к которым мы обращались за помощью во время строительства. Они могут профессионально установить сэнвич-панели.

Дома из сэндвич-панелей под ключ

Наша компания занимается строительством коттеджей, загородных домов и иных сооружений из сэндвич-панелей в СПб на протяжении более 10 лет. Строения возводятся коллективом профессионалов с большим опытом и ответственностью. Дома из сэндвич панелей строятся по готовым типовым проектам, которые позволяют строить быстро и по низкой цене. Но при необходимости наши специалисты готовы разработать для Вас индивдуальное проектное решение.

Проекты домов из сэндвич панелей

Сортировка: По умолчанию

• По умолчанию
• Цена по возрастанию
• Цена по убыванию
• Площадь по возрастанию
• Площадь по убыванию
• Габариты по возрастанию
• Габариты по убыванию

d4

as-2142

z42

z60

d9

d13

as-2235

dom4

dom5

dom3

z39

dom2

as-703

as-2216

dom1

z151

• Показать еще проекты

У вас остались вопросы?

Звоните по телефонам:

8 (812) 309 81 41 8 (812) 945 25 38

Или оставьте заявку:

   Я согласен на обработку персональных данных

Особенности сэндвич-панелей

Сэндвич-панели представляют современный строительный материал, который позволяет возводить даже сложные объекты в самые короткие сроки. Для строительства применяются готовые детали, произведенные заводским способом. Их только нужно прикрепить к каркасу, выполненному из металлических облегченных элементов. Сами сэндвич-панели также весят немного. Поэтому конструкция не требует возведения тяжелого и дорого фундамента.

Сэндвич-панели выполняются в виде комбинации двух частей листового металла, между которыми устанавливается утеплитель. Характеристики готовых панелей для модульных зданий зависят от качества исходных материалов. К примеру, показатели теплопроводности изделия напрямую зависят от толщины теплоизоляционного материала. На заводах все эти требования учитывают и создают панели с необходимыми свойствами:

• Они отлично удерживают тепло;
• Отличаются долговечностью;
• Обеспечивают шумоизоляцию помещений;
• Практически не портятся и не страдают по истечении времени;
• Являются пожаробезопасными и экологически чистыми изделиями.

Виды сэндвич-панелей

Панели для сэндвич дома могут отличаться по видам материалов, из которых они изготавливаются. Подбирается материал в зависимости от технических возможностей использования и функционала зданий. За основу берется оцинкованный или окрашенный профилированный лист, который удерживает утеплитель.

В качестве утеплителя применяются различные материалы:

• Пенополиизоцианурат;
• Пенополистирол;
• Пенополиуретан;
• Минеральная вата.

Для удобства монтажа сэндвич-панели оборудуются специальными замками. При возведении дома под ключ по желанию заказчика можно выложить стены в сочетании с иными материалами: камень, дерево, декоративные элементы и так далее.

Сэндвич-панели имеют разные цвета. Для этого на производстве наносится необходимый оттенок полимерного покрытия. В результате панели приобретают желанный цвет, радуя хозяина дома яркими расцветками.

Плюсы строений из сэндвич-панелей

• Отсутствие необходимости сооружать мощный и прочный фундамент.
• Строительство осуществляется сухим способом без необходимости выполнения мокрых и грязных работ.
• С панелями можно реализовать любые проекты зданий. Появляется неограниченная возможность модификации сооружений. Так объект можно быстро разобрать и установить в ином месте.
• Здания получаются эстетически привлекательными, все у сэндвич-панелей внешняя поверхность имеет декоративный облик.
• Строительство с панелями можно вести при любой температуре.
• Панели имеют невысокие цены.

Этапы работ

• Закладка фундамента.
• Сборка металлического каркаса.
• Монтаж сэндвич-панелей в виде стен, кровли и иных элементов.
• Заделка архитектурных узлов, уплотнителей, отделочных элементов и проведение иных завершающих работ.

У нас можно заказать дома и из любых других материалов: профилированного сухого бруса, газобетона, керамических блоков, камня, кирпича, sip панелей или дерева. Обратившись к нам, Вы избавитесь от всех хлопот, связанных со строительством. Вам нужно только позвонить к нам, получить консультацию, выбрать проект и заключить договор.

Коттедж из сэндвич-панелей | Компания «Раута»

Строительство одноэтажных домов из сэндвич-панелей по бескаркасной технологии «Раута» позволяет в кратчайшие сроки построить современное, энергоэффективное и долговечное здание.

Благодаря своим преимуществам сэндвич-панели широко используются при возведении ограждающих конструкций быстровозводимых коммерческих зданий. В то же время современные тенденции в жилищной архитектуре доказывают, что использование сэндвич-панелей также позволяет создавать энергоэффективные дома с четким и стильным дизайном.





Дом из сэндвич-панелей надежен, долговечен, экологичен, потребляет минимальное количество энергии на отопление и кондиционирование, не требует особого ухода в процессе эксплуатации. Концепция внутренней планировки дома основана на простоте и функциональности помещения и обеспечивает оптимальный комфорт проживания.



Бескаркасная технология Rauta может применяться при строительстве одноэтажных домов из сэндвич-панелей, а также торговых центров, административных, хозяйственных и других зданий.



Преимущества домостроения из сэндвич-панелей



Энергоэффективность



От 120 до 200 мм Панели Ruukki с полиизоциануратными перегородками, кровельными и стеновыми панелями используются в качестве перегородок, кровли и стен из пенопласта (PIR). ПИР-панели являются наиболее энергоэффективными строительными элементами, обеспечивающими эффективную теплопроводность стен (λ = 0,022 Вт/м·К). Например, ПИР-панели Ruukki толщиной 160 мм имеют тепловое сопротивление R=7,43 м·9.0029 2 К/Вт, где минимально допустимое значение по ДБН В.2.6-31 составляет Rmin=3,3 м ² К/Вт для стен и Rmin=6,0 м ² К/Вт для крыш. Для оптимизации стоимости здания межкомнатные сэндвич-панели имеют те же характеристики, что и сэндвич-панели для наружных стен.





Стена толщиной 160 мм из сэндвич-панелей Ruukki PIR аналогична стене из газобетона толщиной 850 мм или стене из керамического кирпича толщиной 2,6 м.



Для обеспечения максимальной энергоэффективности дома рекомендуется использовать сэндвич-панели Ruukki Energy, которые снижают энергопотребление здания на 20% по сравнению со стандартными панелями за счет герметичных стыков конструкций, которые в конечном итоге обеспечить низкую воздухопроницаемость (≤ 1,0 м ³ /м ² ч).



Сравнительный расчет годовых затрат на отопление показал, что бескаркасный дом из сэндвич-панелей площадью 65 м ² потребляет на 31% меньше тепловой энергии (6 902 кВтч, класс энергопотребления А), чем дом аналогичного размера из газобетонных блоков с утеплением из минеральной ваты (10 003 кВтч, класс энергопотребления В).



Опционально возможна установка солнечных батарей на крыше, что повышает энергонезависимость дома. Например, примерно 60 м ² солнечных панелей, производящих около 26 000 кВтч/год, можно установить на дом площадью 80 м ² . При среднем потреблении энергии семьей из 3 человек 6000 кВтч/год и расчетном потреблении тепла домом около 9000 кВтч/год, это обеспечивает профицит электроэнергии в размере 11 000 кВтч/год, которую можно реализовать по «зеленому» тарифу.





Использование сэндвич-панелей Ruukki помогает создать пассивный дом, а дополнительная установка солнечных панелей на крыше обеспечивает не только здание с нулевым потреблением энергии, но и здание с положительной энергией.



Быстрая скорость строительства



80 м ² дом из сэндвич-панелей можно построить под ключ всего за 1,5 месяца. Сборка корпуса такого здания занимает до 10 дней. Все поставляемые материалы предварительно изготавливаются и затем собираются на месте в соответствии с инструкциями по сборке и техническими картами.





Поставка в полном комплекте



Технология бескаркасного строительства «Раута» предусматривает возведение дома из сэндвич-панелей «под ключ», включая проектирование, устройство фундамента, а также доставку и монтаж всех необходимых материалов. В результате клиент получает дом, готовый к обустройству и заселению.



В комплект поставки могут входить сэндвич-панели, крепежные и доборные элементы, окна, двери, кровля, а также материалы для внешней и внутренней отделки. При необходимости также можно построить фундамент и оборудовать дом коммуникациями: водоснабжение, канализация, отопление, вентиляция, электропроводка, молниезащита и т. д.



Оптимальная стоимость



Стоимость дома из сэндвич-панелей зависит от его площади, типа фундамента, специфики инженерных коммуникаций, требований к отделке и т.д. Комплект с доставкой на объект Цена без сборки, от €/м ² * Цена с сборкой, от €/м ² * Домовой комплект стандартный (полы, стены, перегородки, кровля, отделочные материалы и крепления) 545 635 Домовой комплект с опциями (стандартный дом, окна и молниезащита) двери) 610 715 Дом из сэндвич-панелей под ключ (домокомплект с опциями + фундамент, инженерные коммуникации и внутренняя отделка) 850 1145 Комплект солнечной электростанции (солнечные панели, инвертор, комплектующие) 100 150

* цены актуальны на момент написания статьи для типового коттеджа площадью 80 м ²



Руководство по сборке, технологическая карта, все необходимые сертификаты, протоколы испытаний и гарантия предоставляются при доставке домашнего комплекта.



Надежность



В технологии бескаркасного строительства Rauta сэндвич-панели являются несущими элементами, передающими весь вес (собственный вес, эксплуатационный вес, ветровые и снеговые нагрузки) на фундамент. Это решение является наиболее эффективным при строительстве одноэтажных зданий с пролетами внутренних помещений до 4 м.



Дома из сэндвич-панелей полностью соответствуют современным строительным нормам по прочности и устойчивости и находятся на одном уровне с классическими технологиями строительства. Несущая способность всех элементов подтверждена инженерными таблицами и протоколами испытаний. Жесткость конструкции здания обеспечивается продуманным размещением перегородок, связей и узлов, что гарантирует ее сейсмостойкость при землетрясениях до 7 баллов.



Сэндвич-панели Ruukki прошли испытания, проводимые в соответствии со скандинавским стандартом SSF 1047 на противовзломность стен, и обеспечивают высокий уровень безопасности, соответствующий 2 классу взломостойкости, а при дополнительной облицовке — 3 классу защиты.



Долговечность



Долговечность здания в первую очередь обеспечивается характеристиками сэндвич-панелей. Высококачественные сэндвич-панели финской компании Ruukki изготавливаются из европейской конструкционной стали марки S280 с 190-275 г/м ² цинковое покрытие и сердцевина из полиизоцианурата с прочностью на сжатие более 100 кПа.



Панели Ruukki имеют гарантийный срок до 30 лет и срок службы более 50 лет.



Ограждающие конструкции выполнены из экологически чистых материалов, что подтверждено их сертификатами EPD, LEED и BREEAM.



Эксплуатационная совместимость



Все элементы дома изготавливаются на современном оборудовании и доставляются на объект в полной комплектации, включая необходимые аксессуары и крепления. Это гарантирует точность геометрических характеристик каждого элемента и сводит к минимуму необходимость дополнительной подгонки конструкций на месте, что значительно сокращает сроки строительства и повышает качество строительства.





Различные варианты отделки



Дом из сэндвич-панелей может эксплуатироваться без дополнительной внешней и внутренней отделки: стальная облицовка сэндвич-панелей имеет эстетичный вид и устойчива к атмосферным осадкам. Облицовка панели может быть гладкой или иметь линейное профилирование и доступна во всех цветах RAL.





При желании фасад здания может быть дополнительно облицован практически любыми материалами: брусом, кирпичом, металлическими кассетными панелями, ламелями, дизайнерскими и фальцованными профилями, керамогранитом, натуральным камнем, HPL, композитными алюминиевыми панелями и др.



Sandwich panel without cladding

Timber cladding

Brick cladding

Cladding with metal rainscreen panels

Cladding with металлические ламели

Облицовка дизайнерскими профилями

Cladding with folded profiles

Cladding with ceramic granite

Cladding with natural stone

Cladding with natural stone

Cladding with HPL panels



В интерьере дома можно использовать гипсокартон с чистовой отделкой: покраской, обоями, облицовкой плиткой и т. д. на профильную раму.



Широкий спектр планировочных решений



Прямоугольник – максимально рациональная форма бескаркасного дома из сэндвич-панелей и его внутренних помещений. Это обеспечивает элегантный дизайн и максимальную функциональность помещений. Эффективность использования внутреннего пространства повышается за счет продуманных планировочных решений без коридоров.



При соблюдении рекомендаций по ширине пролетов между несущими стенами здание может быть практически любого размера. Концепция прямоугольных форм позволяет модульно комбинировать внутреннее пространство здания без ограничений по количеству и размеру помещений.



Typical projects of sandwich panel houses



20.1 sq. m single-room house

20.1 sq. m single-room house

20.1 м однокомнатный дом

20,1 м2 однокомнатный дом

42,8 м2 двухкомнатный дом

650242

42. 8 sq. m two-bedroom house

42.8 sq. m two-bedroom house

42.8 sq. m two-bedroom house

62 sq. m two-bedroom house

62 sq. m two-bedroom house

62 sq. m two-bedroom house

62 sq. m two- спальный дом

74.7 sq. m two-bedroom house

74.7 sq. m two-bedroom house

74.7 sq. m two-bedroom house

74,7 кв. M Дом с двумя спальнями

125,3 кв.0242

125,3 кв. М. узлов соединения сэндвич-панелей позволяют легко добавлять новые помещения в любом удобном месте по мере необходимости.



Мобильность



Все соединения конструкций здания механические, поэтому при необходимости здание можно разобрать, перенести в другое место и собрать заново из тех же частей.



Малый вес



Удельный вес конструкций дома составляет 100 кг/м ² , при этом максимальный вес одного элемента до 80 кг. Это позволяет вручную собирать дом без кранов.



Всепогодная сборка



Все элементы здания поставляются в герметичной упаковке и могут храниться на открытой площадке. Монтаж конструкций не требует мокрых процессов, а значит, может производиться практически в любых погодных условиях.



Монтаж в стесненных условиях



Компактные размеры элементов (максимальная длина до 4,5 м) позволяют хранить их внутри здания, а сами сэндвич-панели могут храниться в упаковке и штабелироваться. Минимальные требования к складской площади, а также отсутствие грузоподъемных механизмов на месте позволяют быстро и удобно производить монтаж на небольших площадях.



Структурные решения



Фундамент



При использовании здания из сэндвич-панелей в качестве временной конструкции допускается его установка на твердую ровную поверхность (асфальтовое или щебеночное основание) с отводом воды по периметру, но без отдельного фундамента.



При строительстве капитальных зданий требуется устройство фундамента для повышения устойчивости и монтажа инженерных коммуникаций, а также для увеличения срока службы конструкций. В зависимости от геологических условий основание может быть плитным (1), монолитным или блочным ленточным фундаментом (2), столбчатым (3) или свайным (4).





Пол



Для обеспечения замкнутого отопительного контура в качестве основания пола используются сэндвич-панели с наполнителем PIR толщиной 120-200 мм.



Готовый пол укладывается на основу из ОСП или шпона. В этом случае возможна врезка инженерных коммуникаций в конструкции перекрытий.



Стены и перегородки



Наружные стены дома и его внутренние перегородки построены из сэндвич-панелей с наполнителем PIR толщиной 120-200 мм, что обеспечивает хорошую звукоизоляцию на уровне 24 дБ. Стандартная высота потолков без внутренней отделки составляет 3 метра. Гипсокартонные конструкции можно применять в качестве ненесущих внутренних перегородок.



Стены из сэндвич-панелей имеют более высокие звукопропускающие экраны и поэтому могут ослаблять сигнал Wi-Fi и мобильной связи внутри помещений. Для улучшения работы беспроводной сети рекомендуется установить усилители Wi-Fi в нескольких комнатах или установить розетки для выхода в интернет. Наилучший уровень мобильной связи доступен возле окон.



На внутреннюю облицовку из сэндвич-панелей можно подвешивать технику, мебель, климатическое оборудование и т.п. весом до 50 кг/м2. В этом случае их следует крепить непосредственно к стальной облицовке с помощью винтов.



Подвесной санузел монтируется на отдельный каркас из гипсокартона, который крепится непосредственно к облицовке из сэндвич-панелей по всей длине облицовки и к ее боковым стенкам.



Также можно использовать магнитные или вакуумные крючки для подвешивания легких предметов домашнего обихода (полотенца, картины и т. д.).





Потолок и кровля



В зависимости от выбранного архитектурно-планировочного решения дом из сэндвич-панелей может иметь следующие типы кровли:



1. Плоский, крытый кровельным материалом (шириной до 4 м)
2. Односкатный, из сэндвич-панелей, крытый кровельным материалом.
3. Односкатный с фермами ЛСТК, покрытыми кровельными материалами.
4. Двойной скат из сэндвич-панелей, покрытых кровельными материалами.
5. Двухскатный с фермами ЛСТК, покрытыми кровельными материалами.





Для внешней облицовки могут быть использованы любые материалы: металлочерепица, профнастил, битумная черепица, фальцевые и дизайнерские профили, мембраны и т.д.



Окна и двери



В бескаркасном доме, построенном из сэндвич-панелей, можно использовать любые виды металлических и пластиковых, алюминиевых, деревянных и др. окон и дверей.



Наиболее оптимальным решением является установка окон и входной двери шириной 1100 мм, кратной размеру сэндвич-панели. При этом окна могут иметь любую высоту в пределах высоты стены. Внутренние двери могут иметь любые размеры и устанавливаться в любом месте, независимо от раскладки сэндвич-панелей.



Отопление, вентиляция и кондиционирование



Конструкция дома из сэндвич-панелей очень герметична, влаго- и воздухонепроницаема; поэтому очень важно обеспечить правильную вентиляцию для создания комфортного микроклимата в помещении.



Оптимальное решение для планирования энергоэффективной вентиляции дома основано на принципе рекуперации. В чердачном помещении установлен приточно-вытяжной рекуператор, с воздуховодами для подачи и циркуляции воздуха.







Система кондиционирования дома может быть локальной, с использованием традиционных сплит-систем, наружные блоки которых крепятся непосредственно к наружной облицовке панелей, или многозональной, с отдельно стоящим наружным блоком.



Для отопления здания можно использовать практически все современные системы:



• Газовая, с водяными радиаторами и теплым полом
• Электрическая, с водяными радиаторами и теплым полом
• Электрические с воздухом
• Системы солнечного отопления
• Тепловые насосы



Молниезащита



На металлических поверхностях здания возможно накопление статического электричества; соответственно, для безопасности здания из сэндвич-панелей рекомендуется установка системы молниезащиты.



Дом из сэндвич-панелей: где купить



Строительство дома из сэндвич-панелей требует глубоких знаний проектирования, изготовления конструкций и сборки; только опытный подрядчик должен быть нанят, чтобы построить этот тип здания.



Rauta является эксклюзивным поставщиком сэндвич-панелей Ruukki в Украину и имеет многолетний опыт реализации проектов различного назначения. Опыт специалистов компании, а также наличие разработанных типовых решений и всей необходимой сопроводительной документации позволяет организовать строительство домов из сэндвич-панелей с высоким уровнем качества и в кратчайшие сроки.



Rauta является эксклюзивным поставщиком сэндвич-панелей Ruukki в Украину и имеет многолетний опыт реализации проектов различного назначения. Опыт специалистов компании, а также наличие разработанных типовых решений и всей необходимой сопроводительной документации позволяет организовать строительство коттеджей из сэндвич-панелей качественно и в кратчайшие сроки.

Структурные изолированные панели: плюсы и минусы?

(Изображение предоставлено: SIPS@Clays)

Структурные изолированные панели представляют собой систему сборки, которая может выступать в качестве альтернативы традиционным методам строительства, таким как кирпич и блоки. Сокращенно SIP, а иногда и ошибочно называемые SIP-панелями, они стали одним из самых популярных современных методов строительства в последние годы.

На самом деле, считается, что конструкционные изолированные панели составляют 8% самостоятельных построек, и на то есть веские причины. У них есть некоторые ощутимые преимущества для вашей сборки, в том числе ускорение начальных этапов вашей сборки, быстрый переход к водонепроницаемой стадии, а также отличная воздухонепроницаемость для первой сборки ткани.

В нашем полном руководстве по конструкционным теплоизоляционным панелям мы не только более подробно рассмотрим эти преимущества, но и рассмотрим недостатки, а также такие факторы, как стоимость и советы о том, как сделать SIP успешными.

( ПОДРОБНЕЕ : Получите предложение по вашему проекту SIP (открывается в новой вкладке))

Что такое структурно-изолированные панели?

Структурные теплоизоляционные панели представляют собой, говоря простым языком, куски изоляционной пены, зажатые между двумя плитами из ориентированно-стружечной плиты (OSB), используемой в качестве строительной системы для зданий. Эти пустые панели начинают свою жизнь в формате шириной 1,2 м и бывают различной стандартной высоты от 2,4 м до 7,45 м.

Затем панели обрезаются по размеру, добавляются деревянные кромки и формируются все отверстия. Один и тот же тип конструкционной теплоизоляционной панели используется для возведения наружных стен, любых внутренних несущих стен и кровельных панелей.

Каковы преимущества строительства из конструкционных теплоизоляционных панелей?

Одним из ключевых преимуществ по сравнению с традиционным деревянным каркасом или современными закрытыми системами деревянного каркаса является расстояние между вертикальными деревянными стойками в стенах. В деревянном каркасном здании они находятся на расстоянии 600 мм, а в стене из SIP — на расстоянии 1200 мм. Таким образом, количество некачественной древесины в стене уменьшается вдвое. Это значительно снижает повторяющиеся мостики холода в здании.

Изготовленные на заводе SIP-панели будут более точными, чем деревянные каркасы, вырезанные на месте, и это поможет уменьшить зазоры в конструкции. Это, наряду с присущей плитам с ориентированной стружкой (OSB) воздухонепроницаемостью и жестким изоляционным сердечником, помогает ограничить утечку воздуха в здании, что делает SIP идеально подходящими для проектов Passivhaus.

Поскольку кровельные панели являются конструкционными, нет необходимости в традиционных кровельных фермах — панели могут легко охватывать 4,8 м от карниза до конька и опираться на коробчатую стальную балку или балку из клееного бруса. Это может трансформировать верхний этаж со стандартных 2,4 м от пола до потолка до удвоенной высоты 3,6 м.

На этой иллюстрации от Kingspan показано, как можно соединить конструкционные теплоизоляционные панели для строительства дома. (Изображение предоставлено Kingspan)

Часть этапа строительства завершена на безопасном, сухом заводе, что оказывает огромное влияние на сроки изготовления и сборки.

Есть ли недостатки у конструкционных теплоизоляционных панелей?

Основная проблема с SIP-панелями заключается в том, что они подвергаются воздействию влаги, поэтому на некоторых участках установка SIP-системы не подходит. Не рекомендуется использовать структурно-изолированные панели на участках в зонах затопления или под землей, так как здесь будет преобладать каменная конструкция.

Однако ничто не мешает вам создать гибридную конструкцию с каменным цокольным этажом и SIP-панелями на верхних этажах.

В то время как коэффициент воздухонепроницаемости является качеством SIP, это также означает, что вам потребуется адекватная вентиляция, чтобы избежать образования конденсата и застоя воздуха в доме.

Вы также можете обнаружить, что, поскольку SIP являются специализированной системой сборки, вам может быть сложнее найти сборщиков, имеющих опыт их использования.

Являются ли структурные изолированные панели несущими?

Да, конструкционные изолированные панели имеют два применения. В первую очередь, их можно использовать как полноценную структурную систему для сборки. Во-вторых, SIP также используются для заполнения стен каркасных конструкций из стали, бетона, дуба или клееного бруса.

Сколько времени занимает сборка SIP?

Стандартный двухэтажный дом площадью 200 м2 может быть изготовлен всего за 12 дней на заводе, а затем еще 12 дней на монтаж на месте.

Сравните это с традиционной деревянной каркасной конструкцией, на сборку которой уходит не менее 3-4 недель. В среднем строительство из SIP-панелей происходит на 55% быстрее, чем строительство из деревянного каркаса.

Это означает экономию на таких затратах, как строительные леса, аренда оборудования и страхование площадки, что приводит общие затраты проекта в соответствие с другими системами сборки

Какие существуют типы SIP?

Существует два типа SIP-панелей. Оба используют две плиты OSB, но одна из них зажата полистироловой плитой, а другая заполнена уретаном.

Оба обтянуты деревом для прочности, с панелями толщиной от 195 мм до 250 мм. Уретановый метод имеет тенденцию делать более тонкие панели с немного лучшими тепловыми характеристиками.

Всегда выбирайте более глубокую панель, если вы пытаетесь создать дом с низким энергопотреблением, с достижимыми значениями U, которые снижаются до 0,13 Вт/м2К.

Панели из пенополистирола варьируются от 95 до 195 мм (но при необходимости могут быть гораздо глубже). Впрыснутый уретановый сердечник имеет немного лучшие тепловые характеристики, и поэтому эти панели, как правило, меньше по размеру, причем большие панели составляют 172 мм. Всегда выбирайте более глубокую панель, если вы пытаетесь создать дом с низким энергопотреблением, при этом достижимые значения U снижаются до 0,13 Вт / м2К.

Все глухие панели окружены прочной конструкционной древесиной, что придает панелям большую устойчивость и прочность. Большинство производителей используют деревянную шпильку «папа-мама» для соединения панелей друг с другом.

(Изображение предоставлено Kingspan)

Как соединяются структурно-изолированные панели?

Большинство производителей используют деревянную шпильку «папа-мама» для соединения панелей друг с другом». объясняет Ян Клэй, партнер SIPS@Clays. «В большинстве проектов SIP требуются два типа соединений.

Для структурных соединений, таких как конструкционная сталь, перемычка или точечная нагрузка от клееной балки, для соединения панелей используется древесина c24. В других местах используются шлицевые соединения.

Однако некоторые производители используют уникальную систему соединения, состоящую из мини-панелей. Это может помочь снизить общее значение U стены и свести к минимуму утечку воздуха в соединительных швах.

Существует два основных продукта:

• Первый – это деревянная двутавровая балка, имеющая вертикальную стенку из ОСП и верхнюю и нижнюю полки из цельного бруса
• Вторая балка. У него такие же твердые верхняя и нижняя полки, но с металлической вертикальной стенкой.

Оба продукта имеют глубину от 200 мм до 400 мм (в зависимости от пролета) и покрыты структурным настилом пола, обеспечивающим жесткие полы без скрипа шириной до 5 м (без дополнительной поддержки).

SIP подходят не только для самостоятельной сборки, но и для строительства пристройки . (Изображение предоставлено: SIPs@Clay)

Сколько стоят структурно-изоляционные панели?

СИП – одна из самых дорогих деревянных каркасных систем. Будьте готовы заплатить от 250 до 500 фунтов стерлингов за м2, в зависимости от спецификации, эффективности вашего дизайна и выбранной вами компании. Сравните это с деревянным каркасом с более низкими характеристиками и стропильной крышей, который может стоить всего 150 фунтов стерлингов за м2.

Вы должны иметь возможность доставить свои панели на место вместе с подходящим оборудованием для их установки. Для перемещения стеновых панелей будет использоваться телескопический погрузчик, а для подъема тяжелых длинных панелей крыши потребуется кран. Если ваш доступ — проселочная дорога, вам будет сложно установить правильный кран, чтобы установить крышу.

Примечание редактора : Homebuilding.co.uk сотрудничает с лучшими поставщиками SIP в Великобритании, чтобы их продукция соответствовала вашим требованиям. Просто ответьте на несколько вопросов о вашем проекте, и мы свяжем вас с подходящим партнером.

Является ли строительство с конструкционными теплоизоляционными панелями более дорогим?

Стоимость квадратного метра, конечно, не вся история, когда речь идет о сравнении затрат. Вам также необходимо учитывать время, затрачиваемое на установку настенной системы на месте, а также любые дополнительные работы, необходимые для сравнения одной настенной системы по сравнению с другой.

SIP, например, быстро возводятся благодаря тому, что они изготавливаются за пределами строительной площадки, и легко достигают хороших уровней воздухонепроницаемости и изоляции без дополнительных работ. Хотя конструкционные теплоизоляционные панели могут быть дороже, чем деревянный каркас, в целом по проекту затраты будут только на 3-5% больше.

Allan Corfield Architects построили этот дом в стиле амбара, используя SIP, чтобы сделать его максимально герметичным и энергоэффективным. (Изображение предоставлено Allan Corfield Architects)

Сравнивая стоимость стеновой системы, можно сказать, что кирпич и блоки, несомненно, являются более дешевым вариантом в расчете на квадратный метр, однако их строительство занимает больше времени и зависит от погодных условий — не идеальный вариант для самостоятельного строительства в Великобритании. Мало того, что изоляция должна учитываться как дополнительные расходы и время, затрачиваемое на строительную площадку, трудно воспроизвести те же уровни воздухонепроницаемости здания из кирпича и блока.

Хотя это достижимо, это зависит от тщательной детализации, которая может включать в себя более толстые стены, а также от отличного управления участком, что может привести к использованию подрядчиков с более высоким ценовым диапазоном для кирпичных и блочных построек. Это означает, что общие дополнительные затраты проекта на использование SIP могут быть более минимальными, чем кажется на первый взгляд.

Должен ли я строить пристройку к дому с помощью SIP?

Структурно-изолированные панели можно использовать для быстрого возведения пристроек, однако, когда дело доходит до финансовых последствий, разрыв между стоимостью SIP и кирпича и блоков больше, чем в случае самостоятельного строительства. Это связано с тем, что экономия времени, проведенного на стройплощадке, и возможность строить в любую погоду более значительны при расширении масштаба строительства, поэтому, когда речь идет об экономии средств, традиционные методы строительства по-прежнему более доступны для небольших проектов.

Сколько времени нужно, чтобы построить дом из СИП?

По данным Kingspan , в среднем на строительство из конструкционных теплоизоляционных панелей может уйти на два месяца меньше, чем на строительство из кирпичной кладки, согласно информации от отраслевых экспертов. В этом исследовании изучалось типичное двухэтажное здание, а также двухэтажное здание с комнатой под скатной крышей.

Выяснилось, что сборку SIP можно сделать водонепроницаемой за 8 недель до возведения кирпичной кладки, что означало в среднем завершение всего проекта за 32 недели по сравнению с 40 неделями для возведения кирпичной конструкции.

Как архитектор работает с поставщиком SIP?

Мы попросили архитектора Адама Нибба из Adam Knibb Architects, который в настоящее время работает над домом SIP с поставщиком SIPS@Clays, рассказать, как архитектурная фирма работает с поставщиком SIP для обеспечения наилучшего строительства.

• Обратитесь к специалисту-проектировщику SIP с утвержденными планировочными чертежами, чтобы оценить пригодность проекта для строительства SIP
• Работайте в тесном контакте с проектировщиком SIP, чтобы получить проект, который можно было бы построить из сборных SIP-панелей
• Соберите подробный набор строительных чертежей, которые будут согласованы с проектными чертежами SIP на протяжении всего процесса. На этом этапе также тесно сотрудничайте с поставщиком остекления.
• Производство и изготовление панелей занимает около 4-5 недель после утверждения окончательного эскизного проекта и инженерно-конструкторских работ.
• Строительство на месте обычно занимает менее недели, чтобы возвести и установить «оболочку» здания SIP.

(Изображение предоставлено Adam Knibb Architects)

Дизайнер SIP будет вооружен правильной информацией о том, как построить дом из SIP, и сможет спроектировать его с учетом возможностей продукта, гарантируя, что вы получите максимальную отдачу от своих денег.

Большинство строительных изделий имеют стандартные размеры, поэтому имеет смысл разрабатывать дизайн исходя из них. Поскольку наиболее распространенные структурно-изолированные панели представляют собой листы размером 1,2 м х 2,7 м, также имеет смысл использовать сетку 1,2 м. Таким образом, вы можете выложить стены по сетке, что сведет к минимуму количество вырезанных панелей. Каждый раз, когда изготовителю приходится резать часть панели, с вас будет взиматься плата за рабочее время и за утилизацию лишнего материала.

Наиболее распространенная высота потолка на первом этаже составляет 2,4 м, что можно создать, используя панель высотой 2,7 м с 300-миллиметровой балкой пола, подвешенной сверху, что дает 2,4 м, что также соответствует размеру куска гипсокартона.

Этот дом в поселке самостоятельной застройки Graven Hill был построен с использованием конструкционных теплоизоляционных панелей Kingspan TEK Building System. (Изображение предоставлено Kingspan)

Поскольку вы создаете воздухонепроницаемую ткань (стремитесь к значению испытания воздуха не ниже 1,0 м3/час/м2), вам нужна стратегия вентиляции, например, механическая вентиляция с рекуперацией тепла (MVHR) в целом домашняя система. Следует тщательно продумать конструкцию и интеграцию трубопроводов с компоновкой балок перекрытия.

Застекленные фронтоны могут стоить около 6000 фунтов стерлингов (включая окно). Большой проем обычно создается стальной рамой, которая устанавливается внутри рамы SIP вокруг проема, затем стандартные стеклопакеты с двойным или тройным остеклением соединяются и укладываются друг на друга. Убедитесь, что ваша команда дизайнеров тесно сотрудничает с поставщиком рам и окон.

Большие гибкие пространства открытой планировки легко разместить в доме SIP благодаря длинным пролетам балок пола и панелей крыши. Система пола с двутавровыми балками может эффективно перекрывать 5 м (балки глубиной 300 мм с межцентровым расстоянием 600 мм). Если вам нужен более широкий пролет, наиболее экономичным решением будет установка стальной балки, скрытой в перекрытии.

Убедитесь, что проработаны все основные детали конструкции, в том числе любые участки повторяющихся или линейных мостиков холода.

Внешняя и внутренняя отделка зданий из SIP-панелей

Полезно знать

Штукатурка — это основной выбор облицовки для самостоятельных строителей, использующих SIP-панели, за которыми следуют (по порядку) древесина, кирпич и камень.

Поскольку панели обеспечивают изоляцию и структуру, нет необходимости в том, чтобы внешняя отделка обеспечивала какую-либо структурную поддержку, кроме поддержки самой себя.

Это означает, что вы можете использовать современные, легкие системы облицовки, включая древесину, штукатурную плиту, системы облицовки от дождя или даже каменную/кирпичную плитку.

Выбранная отделка фасада устанавливается с помощью деревянных реек толщиной 50 мм (необходимых для вентиляции), прикрепленных к внешней стороне комплекта, на котором остается воздухопроницаемая мембрана. Если вы собираетесь сделать простую горизонтальную деревянную доску, компетентный мастер может сделать это самостоятельно.

Более тяжелые варианты облицовки, такие как внешняя обшивка из кирпича или камня, должны быть построены на собственном фундаменте.

Сервисные услуги проходят в сервисном пространстве, созданном из деревянной рейки размером 25 мм x 50 мм. Это пространство для обслуживания достаточно широкое, чтобы разместить ваши системы отопления и электроснабжения, а более крупные трубы (такие как MVHR или почвенные отходы) расположены во внутренних стенах с деревянными стойками.

Этот дом, построенный SIP Footprint Architects облицован облицовкой с эффектом дерева Millboard. (Изображение предоставлено Footprint Architects)

Как долго хранятся сборки SIP?

Структурные изолированные панели имеют предполагаемый срок службы более 60 лет, в то время как некоторым из первых экземпляров SIP-построек уже 90 лет, они стали более широко использоваться только в течение последних трех десятилетий.

Основные советы по созданию SIP-проектов Попробуйте работать с компанией, которая предоставляет полный пакет услуг: проектирование, изготовление и монтаж на месте.

Работайте с профессионалами в области дизайна, которые привыкли работать с SIP и могут максимизировать преимущества и помочь сократить расходы.

Проектируйте эффективно, работая со стандартной шириной и высотой панелей. Это даст вам максимальное здание за ваши деньги.

Отличный способ ограничить утечку воздуха — герметизировать вертикальные стыки воздухонепроницаемой лентой в местах соединения наружных стен друг с другом.

Перед тем, как дышащая строительная бумага будет прикреплена к внешней стороне комплекта, попросите вашего архитектора «зацепить» здание перед тем, как произвести окончательный платеж. Таким образом, любые проблемы с тканью могут быть выявлены, а затем исправлены.

Аллан является сертифицированным архитектором RIBA и руководил проектированием более 350 домов с низким энергопотреблением по всей Великобритании. Он является одним из ведущих британских экспертов по современным методам строительства, включая SIP (структурные изолированные панели), является членом Ассоциации строительных лесоматериалов, Фонда пассивных домов и членом организации по самостоятельному строительству NaCSBA. Он регулярно публикуется в журнале Homebuilding & Renovating, выступает спикером и экспертом по самостоятельному строительству на выставках Homebuilding & Renovating Show. С 2009 года, Аллан расширил свою собственную архитектурную практику AC Architects до команды из 16 человек и недавно создал AC Structures, ведущую инженерную компанию по проектам самостоятельного строительства.

Вот почему строительство дома из панелей может быть лучше для вас

Экономьте время, деньги и энергию при строительстве дома своей мечты



Вам не терпится купить жилье?

На многих рынках по всей стране цены на жилье настолько астрономические, что покупатели жилья предпочитают строить дома своей мечты на деньги, которые они могли бы потратить на перепродажу. Это отличная идея, если у вас есть свободное время, но если вы планируете сначала продать свой дом, это может не уложиться в отведенные вам сроки. В среднем дом строится около 7 месяцев. Если вы живете в сельской местности, это может занять до 9месяцы. Однако, если в вашем городе есть разрешения на строительство, это может занять гораздо больше времени.

Но на самом деле это не обязательно.

Существует альтернативный тип жилищного строительства, популярность которого растет по многим причинам, время, необходимое для строительства, занимает первое место в списке. Это называется панельным домостроением или зданием со сборными структурными панелями, и это именно то, на что это похоже: структурно-изолированные панели (называемые SIP) изготавливаются на устойчивых к атмосферным воздействиям фабриках, а затем доставляются на строительную площадку и собираются для создания внешней оболочки дома. твой дом. В равной степени революционное и потрясающее, строительство дома из SIP-панелей — это способ сэкономить время, деньги и энергию при строительстве дома своей мечты. (Иногда конструкционные панели изготавливаются без изоляции и вместо этого изолируются на месте.)

Этот дом на берегу озера возводится с использованием сборных стеновых панелей, которые поднимаются и устанавливаются на место с помощью крана на заднем плане, а затем скрепляются и связываются небольшой бригадой на земле. Дом может быть закрыт и защищен от непогоды через 2 или 3 дня (любезно предоставлено Harvest Homes).



Готовые вещи приобрели в современном обществе тусклую репутацию. Готовые продукты считаются вредными для здоровья, готовая мебель и одежда считаются заурядными. Откуда вы знаете, что строительство дома из панелей тоже не относится к этой категории? Мы провели исследование и собрали плюсы и минусы, чтобы вы могли проанализировать их сами.

Существует несколько ограничений на тип плана дома, который можно построить с использованием конструкционных панелей. Проектировщик этого одноэтажного дома площадью 2035 кв. футов с 3 спальнями и 2,5 ванными комнатами регулярно сотрудничает с производителями панелей для строительства своих домов (план дома 138-1355).





Преимущества панельного домостроения

Давайте сначала прокрутим плюсы. Если вы относитесь к типу людей, которые «сначала плохие новости», не стесняйтесь переходить к минусам и читать их в первую очередь. Тем не менее, убедитесь, что вы вернулись к этим профессионалам. Они действительно очень хороши.



1. Время

Вы уже кое-что слышали о том, сколько или не хватает времени на строительство дома из панелей: в среднем на строительство уходит 90 дней по сравнению со 180-270 днями. дней требуется, чтобы построить дом. Это означает, что время сборки сокращается как минимум вдвое и даже может сократиться до двух третей времени сборки.

Для тех, кому нужно немного больше визуализации, это означает, что вы можете начать строить свой дом весной и иметь построенный дом к лету. Если вы строили дом из бруса и начали весной, то осенью или даже зимой увидите готовый дом.

Эта временная шкала включает даже штормовую погоду. Когда вы строите обычный каркасный дом, вы должны предусмотреть ливни, внезапную метель в середине весны и приступ гриппа, который, кажется, охватывает всю строительную бригаду сразу.

Проблемы с погодой и экипажем могут вызвать ряд дорогостоящих проблем в домах из палочек. Некоторые из этих проблем включают в себя

• Неправильная установка фундамента
• Дождь и/или снег накапливаются внутри дома
• Деревянный каркас коробление

Панельная конструкция, с другой стороны, устраняет эти переменные. Может литься каждый день в течение месяца, и дом все равно будет полностью идти по графику. Это потому, что каждая панель создается на складе, где элементы не могут соприкасаться с ней, а сборка на месте может быть запланирована в соответствии с погодой.

Если временная шкала звучит неплохо, вам понравится следующая часть.

Вверху: Конструкционная панель перемещается на место с помощью крана, после чего наземная бригада привязывает ее к фундаменту и другим панелям. Внизу: Этот дом собран и готов к обшивке крыши и окончательной гидроизоляции через день после начала строительства. Экономия времени — большое преимущество строительства из конструкционных панелей (оба любезно предоставлены Wausau Homes).



2. Качество, на которое можно положиться

Как упоминалось ранее, готовые изделия и качество обычно не являются синонимами. Однако в панельном домостроении эти слова обычно используются вместе. Каждая панель проектируется и изготавливается на защищенном от непогоды заводе с помощью машин, которые точно измеряют, вырезают и комплектуют ее в соответствии со спецификациями.

Там, где в домах, построенных из бруса (домах, построенных на месте), обычно трудно уложить изоляцию, в панельном доме изоляция плотно уложена между внутренней и внешней стеной в каждой SIP.

После доставки каждая панель подключается и устанавливается как дом из палочек. Стены соединены как швы в тонком костюме, а стыки и углы такие же прочные, как и в обычном здании, если не лучше.

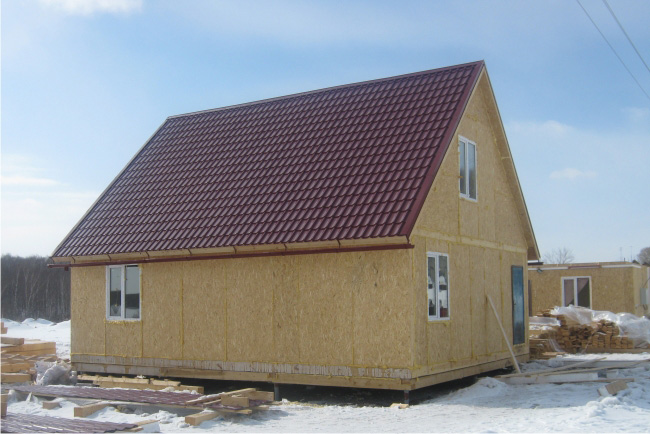

Вы бы никогда не узнали, что этот дом был построен с использованием конструкционных панелей, а не в традиционном процессе каркасного строительства. Мало того, что дом возвели за более короткий промежуток времени, чем обычный дом, но и качество сборки так же хорошо, как если бы не лучше, потому что большая часть конструкции дома была изготовлена ​​в контролируемых условиях (любезно предоставлено Гамильтон Билдинг Сервисисс).



3. Оригинальность

Хотя каждый SIP является сборным, это не означает, что вам нужно выбирать из тех же 100 планов домов, которые можно построить таким образом. Практически любой дом можно построить из конструкционных теплоизоляционных панелей. Вы можете выбрать дом в европейском стиле площадью 6563 квадратных фута (план дома № 161-1077) или изящное бунгало площадью 780 квадратных футов (план дома № 157-1054) и не беспокоиться о малейшее о том, что это не совместимо с домами из структурно-изолированных панелей. Это означает, что вы можете выбросить эти шаблонные планы домов и выбрать один из множества захватывающих планов дома.

Великолепные входы во двор, подобные этому, в доме в современном стиле с 4 спальнями и 4,5 ванными комнатами вполне по силам компаниям, которые изготавливают конструкционные панели и строят дома с их использованием (План дома № 107-1015).





4. Итог – стоимость

В зависимости от того, какое у вас представление, стоимость может быть плюсом или минусом. В то время как большинство любит экономить деньги, обмен денег на качество удовлетворяет большинство из нас каждый раз. Хотя, строго говоря, стоимость может быть немного выше, чем у вашего среднего дома из палочек из материалов, в конце концов, это, вероятно, сэкономит вам деньги на рабочей силе и времени.

Одна супружеская пара, сравнив несколько предложений по строительству домов из бруса, остановилась на строительстве дома из структурно-изолированных панелей, потому что это сэкономило им около 20%! Как и в случае с большинством проектов по строительству дома, рекомендуется получить много разных предложений, чтобы получить представление о том, сколько это будет стоить вам на самом деле.





Минусы строительства дома из панелей

Плюсы довольно велики, но у строительства дома из панелей есть несколько недостатков.



1. Отсутствие гибкости



Хотя у вас есть выбор планов домов из SIP-панелей, изменение их в середине требует гораздо большего в панельном доме, чем в доме из палочек. В домах, построенных из палочек, вы можете решить добавить вход во двор или дополнительную спальню, и подрядчику не придется много делать, чтобы это произошло. Однако, если вы сделаете такой же выбор при строительстве дома из

Сип-панелей, будьте готовы заплатить за это время и деньги. Строительство дома из СИП – отличная идея для тех, кто уверен в плане своего дома. Если вы выбираете дома из структурно-изолированных панелей и думаете, что вам, возможно, придется изменить планы посередине, рекомендуется найти подрядчика, который может с этим работать.

Спальни, подобные этой, в доме в стиле кантри площадью 2470 кв. футов с 4 спальнями и 2,5 ванными комнатами, которые добавляются, модифицируются или перемещаются в середине строительства в качестве изменения дизайна, могут стать проблемой при строительстве дом из панелей (План дома № 153-1781)



2. Поиск подрядчика

Это может быть самая сложная часть строительства дома из теплоизоляционных панелей.
