Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

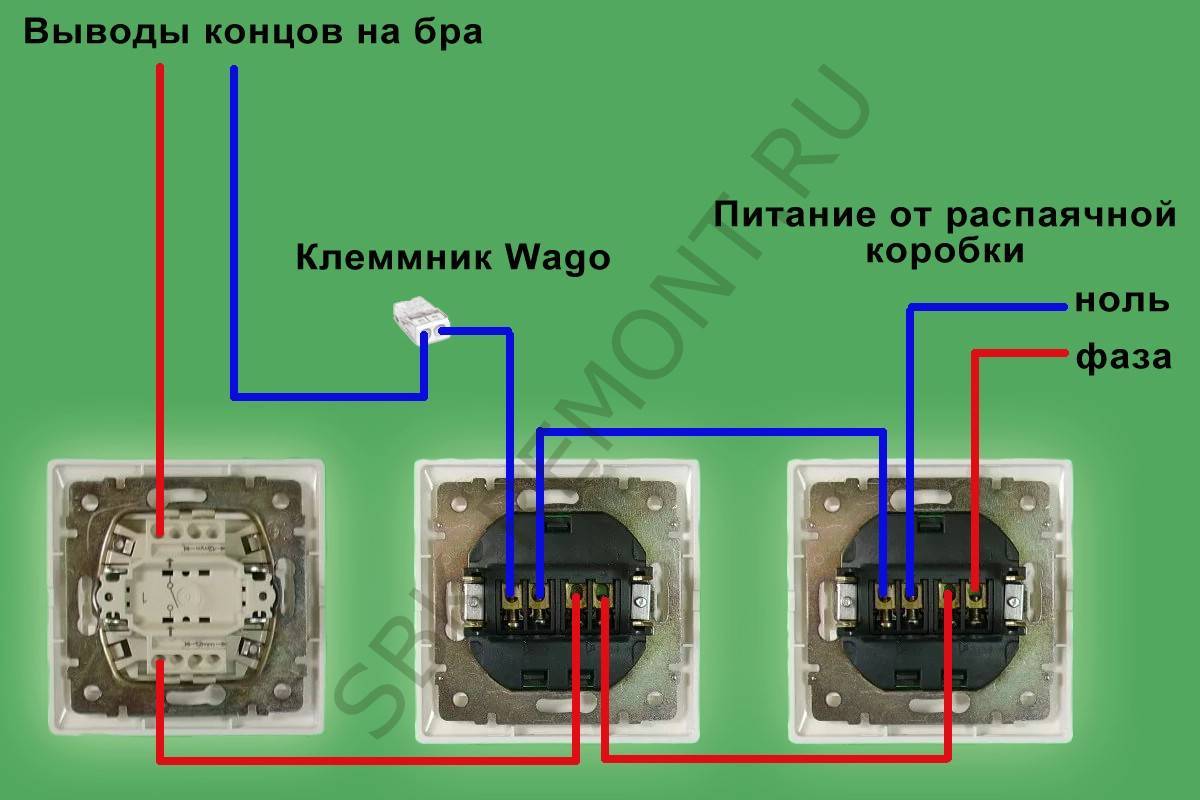

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя.

Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

• Соединяем медный и алюминиевый провода: как правильно?
• Укладываем проводку в доме: как правильно выбрать провод?

Теги выключатели электропроводка

Автор

Антон Гладышев

Как подключить выключатель света – подробное описание процесса работ

1. Введение
2. Виды выключателей
3. Полезные советы по подбору
4. Инструменты и меры предосторожности
5. Как подключить выключатель света с одной клавишей
6. Как подключить выключатель света с двумя клавишами
7. Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

• Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
• Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
• Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т.п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

• Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
• Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
• Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

• Выключатель с тем количеством клавиш, которое вы выбрали;
• Отвертки, среди которых должна быть обязательно индикаторная;
• Плоскогубцы;
• Нож;
• Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

1. Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
2. К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
3. Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

Пошаговая инструкция:

1. Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
2. Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
3. Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
4. В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
5. На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
6. В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
7. Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
8. Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

1. Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
2. В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
3. По аналогии со старой моделью подключаем новый механизм.
4. Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
5. Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
6. После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

Как заменить выключатель света

Выключатели света могут быть одним из наиболее часто используемых электрических устройств в вашем доме. И тем не менее, вы полностью принимаете их как должное. Вы входите в комнату, щелкаете выключателем и бум , там свет.

Это также может вас заинтересовать: Как подключить трехпозиционный выключатель к нескольким источникам света

Но, несмотря на то, что кажется, что они служат вечно, бывают случаи, когда вы можете захотеть заменить существующий выключатель света . Например, после того, как вы покрасили комнату, вы можете обновить свои плиты и выключатели. Или, может быть, вы хотели бы установить выключатель света с диммером. Конечно, существует также вероятность того, что существующий выключатель света начал работать со сбоями, и в этом случае вам необходимо как можно скорее установить новый.

Можно ли самому поменять выключатель света?

Когда вам нужно заменить выключатель света, вашим первым порывом может быть вызов электрика. Ведь домашние электросистемы могут показаться довольно сложными и загадочными. Тем не менее, подключение выключателя света на самом деле является довольно простым проектом, и вы вполне можете выполнить его самостоятельно примерно за полчаса, сэкономив на найме электрика.

Замена выключателя света: 3 простых шага

Хотите знать, как переключить выключатель света? Это пошаговое руководство проведет вас через процесс обычного ремонта бытовой электротехники.

Вещи, которые вам понадобятся

• Маленькая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками
• Бесконтактный тестер напряжения
• Новый выключатель света

Пошаговые инструкции

Шаг 1: Меры предосторожности

Как и в любом проекте по благоустройству дома, связанном с электричеством, всегда лучше перестраховаться. Прежде чем приступать к ремонту электрооборудования, найдите правильный автоматический выключатель на панели выключателя и отключите питание выключателя освещения. После выключения выключателя дважды проверьте цепь с помощью тестера напряжения, чтобы убедиться, что на нее не подается электричество. Сделайте это, сняв лицевую панель и удерживая бесконтактный тестер напряжения на расстоянии около 1/2 дюйма от винтовых клемм. Если тестер не показывает наличие электрического тока, все в порядке.

Аварии с электричеством могут привести к серьезным травмам или смерти, поэтому перед началом проекта убедитесь, что вы принимаете надлежащие меры предосторожности. Если в какой-то момент вы почувствуете неуверенность в себе, не стесняйтесь вызвать лицензированного электрика, который сделает проект за вас.

Шаг 2. Снимите старый выключатель

Затем снимите выключатель со стены. Начните с отвинчивания винтов в нижней и верхней части переключателя, которые крепят его к электрической коробке. Затем вытащите выключатель из стены и осмотрите проводку выключателя. Как правило, однополюсный переключатель имеет провода, обвивающие винтовые клеммы сбоку переключателя. Однако некоторые новые переключатели имеют «обратную проводку», то есть провода подключаются через специально разработанные отверстия в задней части переключателя. В этом случае слегка потяните за каждый провод, вставляя маленькую отвертку в прорезь под отверстием. Это должно освободить провод и позволить вам отключиться.

Другие статьи по теме:

• Сколько стоит установить диммер для выключателя света?
• Как починить электрические шнуры и зарядные кабели
• Как установить потолочный светильник: пошаговое руководство
• Сколько стоит установка различных видов декоративного освещения?
• Сколько стоит ремонт электрооборудования? Подробное руководство

Шаг 3. Обратите внимание на положение проводки

Убедитесь, что вы отслеживаете, где подключен каждый провод. В большинстве случаев проводка из вашего дома будет иметь цветовую маркировку. «Горячий» провод (черный или красный) обычно прикрепляется к той же стороне, что и латунный винт, а «нейтральный» провод (белый) прикрепляется к той же стороне, что и серебряный винт. Также будет оголенный медный провод, прикрепленный к зеленому клеммному винту на переключателе, который действует как провод заземления.

В некоторых случаях проводка может не иметь цветовой маркировки. В любом случае, всегда полезно сфотографировать переключатель с помощью смартфона, прежде чем отсоединять проводку. Таким образом, вы сможете использовать его при установке нового коммутатора.

Шаг 4. Установите сменный выключатель

При необходимости используйте инструмент для зачистки проводов, чтобы удалить изоляцию примерно на 1/2 дюйма как с горячего, так и с нулевого провода, идущего от стены. Когда провода будут готовы к подключению, убедитесь, что ваш новый переключатель правильно ориентирован в соответствии с маркировкой включения-выключения.

Шаг 5: Подсоедините проводку

Начните подсоединять проводку к новому выключателю, начиная с «горячего» провода. Если в новом переключателе используются клеммные винты, оберните провод по часовой стрелке вокруг винта, а затем затяните его с помощью отвертки. Если в новом переключателе используется «обратная проводка», проведите провод в отверстие, пока он не соединится.

После того, как «горячий» провод был присоединен к замещающему выключателю, переходите к нейтральному проводу. Если к старому выключателю был подключен заземляющий провод, вам необходимо подключить его и к новому. Однако, если заземление все еще подключено к электрической коробке, оставьте его там.

Шаг 6. Восстановите питание и проверьте

Подсоединив всю проводку к переключателю на замену, вставьте его обратно в электрическую коробку. Затем прикрепите его к стене шурупами сверху и снизу. После того, как выключатель будет прикреплен к электрической коробке, вернитесь к панели выключателя, снова включите питание и проверьте выключатель. Если это работает, прикрутите лицевую панель к переключателю в правильном положении и наслаждайтесь своим новым переключателем.

Когда нанять профессионала

Как установить диммер — освещение своими руками

Как установить диммер за несколько простых шагов

Привет, самодельщик! Поговорим о диммерах. Помимо потрясающего стиля и возможностей создания настроения, переход на диммерный выключатель — отличный способ сэкономить энергию и продлить срок службы ваших лампочек. Кроме того, диммерные выключатели позволяют вам получить именно то освещение, которое вы хотите для своего помещения, позволяя вам регулировать атмосферу по своему усмотрению.

Вам может быть интересно узнать, можно ли установить диммер самостоятельно, и ответ — да! Следуйте инструкциям, и мы ответим на некоторые из наиболее распространенных вопросов о диммерных переключателях и предоставим пошаговые инструкции по установке.



Выбор правильного переключателя

Прежде всего, нам нужно убедиться, что вы выбрали правильный переключатель.

Какой выключатель вам понадобится — с нейтральным проводом или без нейтрального провода — зависит от того, есть ли в вашем доме нейтральная проводка. Чтобы получить представление, проверьте, в каком году был построен ваш дом. Если он был построен в середине 1980-х годов или позже, вероятно, у него есть нейтральные провода. Дома, построенные ранее, обычно не имеют нейтральных проводов, а это означает, что вам понадобится выключатель без нейтрального провода.

Если вы не уверены, есть ли у вас нейтральная проводка или нет, вы можете проверить распределительную коробку на задней стороне выключателя света в вашем доме, выполнив следующие действия:

Примечание: Вам потребуется плоская отвертка.

1.) Отключите питание выключателя, который вы заменяете.

2. ) Подтвердите отсутствие питания в цепи, включив и выключив переключатель.

3.) Снимите настенную панель существующего выключателя, отвинтив ее.

4.) Отвинтите существующий выключатель от электрической коробки и медленно вытащите его из стены.

5.) Не отсоединяйте провода от выключателя. Сфотографируйте проводку для справки.

6.) Если вы видите белый провод или их группу, значит у вас в доме нулевая проводка. Вы должны увидеть четыре провода, подключенные к существующему коммутатору.

• Черный/красный провод (нагрузка) — этот провод обычно черного/красного цвета. Он идет от одного терминала на вашем существующем выключателе к вашему светильнику.
• Черный провод (линия) — этот провод выходит из распределительной коробки и подключается к клемме существующего выключателя.
• Белый провод (нейтральный) — Этот провод обычно белого цвета и соединяет нейтральные провода вашего светильника, распределительной коробки и существующего выключателя.
• Зеленый или медный провод (заземление) — Этот провод обычно зеленого цвета или медный. Он выходит из вашей распределительной коробки и подключается к клемме на коммутаторе. В старых домах этого может не быть.

7.) Если к существующему выключателю не подключены белые провода, возможно, он свёрнут в жгут в задней части распределительной коробки. Попробуйте вытащить провода сзади и посмотреть, не найдете ли вы пучок белых проводов. Это ваши нейтральные провода.

8.) Поместите переключатель обратно в распределительную коробку и закрепите все винты. Убедитесь, что все провода аккуратно вставлены в распределительную коробку. После установки коммутатора обратно на стену поместите его на настенную пластину и закрепите ее винтами.

9.) Включите питание на автоматическом выключателе и проверьте, вернулось ли питание на выключатель.

Если вы все еще не уверены, есть ли в вашем доме нейтральная проводка, обратитесь за помощью к лицензированному электрику.



В чем разница между проводными и беспроводными коммутаторами?

Обычные проводные выключатели освещения представляют собой постоянно подключенный элемент управления, который размыкает и замыкает электрическую цепь, позволяя электрическому току течь от источника питания к светильникам и приборам. Если в вашем световом коробе есть провода, вам лучше выбрать проводной вариант. Проводные выключатели — отличное решение, которое сделает ваши традиционные лампочки умными!

Беспроводные выключатели света можно разместить на любой стене в вашем доме для удобного использования света. Беспроводной приемник/передатчик подключается к электрической цепи и устанавливается в электрическую коробку в вашем доме. Если в вашем световом коробе нет проводов или если вы хотите добавить еще один выключатель для света, вы можете просто снять его и приклеить куда угодно.



Можно ли установить диммер для любого типа освещения?

Вам нужно будет проверить, какой свет подключен к существующему выключателю. Пока лампочка регулируется, она должна быть совместима с диммерным выключателем. Диммерный переключатель можно установить в любом месте, где уже установлен существующий переключатель включения/выключения. У нас есть диммерные переключатели для более новых домов с нейтральным проводом (построенных в середине 1980-х годов или позже) и домов без нейтрального провода (построенных до середины 1980-х годов).

ПРИМЕЧАНИЕ для домов без нейтрального провода: Если вы устанавливаете диммер без нейтрального провода, вам может понадобиться переходник для лампы. Удобно, что адаптер лампы уже включен в комплект поставки без нулевого провода. Чтобы узнать, требуется ли адаптер лампы, как указано выше, проверьте тип света, который будет подключен к диммеру, который скоро будет установлен. Если лампа диммируется, она должна быть совместима с диммером. Эта удобная таблица поможет:

Как установить адаптер лампы?

Если вы обнаружите, что для вашей установки требуется адаптер лампы, установка довольно проста. Просто:

1.) Накрутите адаптер лампы на основание лампы.

2.) Вкрутите лампочку в светильник.

ПРИМЕЧАНИЕ. Для каждого выключателя требуется только один адаптер для ламп, даже если в цепи несколько лампочек. При установке в утопленном баллоне вам может потребоваться отрегулировать глубину утопленного баллона, чтобы лампа находилась заподлицо.



Что делать, если адаптер лампы не подходит к моей лампе или светильнику?

Хорошие новости! У вас еще есть другие варианты:

• Замените свои лампы на лампы накаливания, галогенные или светодиодные лампы с регулируемой яркостью, которые соответствуют требованиям минимальной нагрузки 15 Вт. Просмотрите список совместимых ламп с помощью нашего инструмента поиска ламп.
• Установите наш адаптер для светильника на фактический светильник на потолке. Чтобы получить инструкции по установке и узнать, где можно приобрести адаптер крепления (приобретается отдельно), обратитесь в службу поддержки клиентов по телефону 1-844-302-29. 43.



Должен ли мой дом иметь заземляющий провод?

Если вы устанавливаете проводной выключатель, то да, в вашем доме должен быть провод заземления.

Если в вашем доме нет провода заземления, вместо него можно установить беспроводной диммер.



Что нужно для установки?

При покупке одного из наших проводных переключателей Cync в комплект поставки входят:

• Диммерный переключатель
• Настенная пластина
• 4 проволочные гайки
• 2 длинных крепежных винта с крестообразным шлицем
• 4 коротких крепежных винта с крестообразным шлицем
• A Адаптер лампы (только без переключателей нейтрали)
• Этикетки для проводов

Для выполнения работы вам потребуются следующие инструменты:

• Крестообразная отвертка
• Отвертка с плоской головкой
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов
• Рулетка
• Плоскогубцы с тонкими губками (дополнительно, но удобно)



Какие меры предосторожности необходимо принять перед снятием старого переключателя?

Любому самодеятельному мастеру следует знать, что безопасность имеет первостепенное значение. Следуйте нашим указаниям безопасно и внимательно, чтобы убедиться, что установка идет по плану. Теперь давайте займемся этим!

1.) Подойдите к своему выключателю и отключите цепь, которая питает ваш выключатель.

2.) Перед началом работы проверьте, подается ли питание на фонарь, включив и выключив его.

3.) Не отключайте эту цепь на время работы.

Примечание: Убедитесь, что вы чувствуете себя комфортно на работе, тщательно подготовившись. Вы всегда можете вызвать электрика для выполнения установки, но если вы хотите сделать это самостоятельно, мы расскажем вам все, что вам нужно знать!



СОВМЕСТИМОСТЬ

! ВАЖНОЕ ЗАМЕЧАНИЕ О ТРЕХПРОВОДНОЙ ЭЛЕКТРОПРОВОДКЕ:

Некоторые светильники имеют один настенный выключатель, а другие управляются двумя или более настенными выключателями (например, лестничные светильники, у которых выключатель находится как вверху, так и внизу лестницы). Если ваши светильники имеют более одного переключателя (называемого 3-позиционным), мы создали обучающие видеоролики о том, как установить и включить эту функцию. Для трехстороннего управления требуется два проводных переключателя Cync или один проводной и один беспроводный переключатель.

• Cync 4-проводная (нейтральный провод) 3-сторонняя установка
• Cync 3-проводная (без нейтрали) 3-сторонняя установка



Пошаговые инструкции по установке

Приняв меры предосторожности, отключив питание, можно приступать к установке. Ниже вы найдете пошаговые инструкции как для 3-проводной (без нейтрали), так и для 4-проводной (нейтральной) установки. Мы предполагаем, что установка займет около 30 минут. Вы также можете следовать нашему видеогиду по установке:

• Установка Cync 4-Wire (нейтральный провод)
• Установка Cync 3-Wire (без нейтрального провода)

Теперь приступим к инструкции по установке проводного переключателя!



Шаг 1. Отключите питание!

Прежде чем что-либо делать, убедитесь, что вы выключили питание, следуя приведенным выше инструкциям.



Шаг 2. Снимите старый выключатель

1.) Безопасно снимите лицевую панель с существующего выключателя освещения.

2.) Сняв крышку, используйте бесконтактный тестер напряжения и проведите им вокруг черных проводов в распределительной коробке, чтобы убедиться, что ни один из проводов не находится под напряжением.

• Это важно для того, чтобы вы могли проверить наличие потенциально горячих проводов, прежде чем прикасаться к ним.
• Если в одном блоке находится несколько коммутаторов, проверьте и их.

3.) Удалите крепежные винты над и под переключателем.

4.) Вытащите весь выключатель, чтобы было легче добраться до проводов в распределительной коробке, и сфотографируйте проводку для справки.

5.) Используйте этикетки для проводов, чтобы отметить провода, подключенные к коммутатору. Эти провода нужны для подключения к новому коммутатору.

ПРИМЕЧАНИЕ. Для 4-проводной установки (требуется нейтраль) необходимы нейтральный провод и провод заземления. Если у вас нет ни одного из проводов, Cync Smart Switch несовместим.

Для 3-проводной установки (нейтраль не требуется) требуется провод заземления. Если у вас нет этого провода, Cync Smart Switch несовместим.

6.) Ослабьте гайки проводов и отцепите провода, чтобы отсоединить их.

7.) На конце ваших проводов должно быть примерно от 3/8 до 5/8 дюйма медного провода. Если у вас меньше, зачистите провод с помощью инструмента для зачистки проводов.



Шаг 3. Подсоедините провода

В этом разделе мы опишем инструкции для 4-проводной (нейтраль) и 3-проводной (без нейтрали) установки. Найдите свой тип установки ниже, чтобы получить пошаговые инструкции по подключению.

Для Нейтральных / 4-проводных интеллектуальных переключателей и диммеров , подсоедините провода с помощью гаек для проводов в следующем порядке: ) провод от стены.

2.) Подсоедините черный линейный провод от выключателя к линейному (черная метка) проводу от стены.

3.) Соедините красный провод нагрузки от выключателя с нагрузкой (красная метка) от стены.

4.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

5.) Закройте 3-ходовой/многоходовой трос бегунка (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

Для без нейтрали / 3-проводных интеллектуальных переключателей и диммеров подключите провода в следующем порядке:

Примечание. Оба черных провода на выключателе взаимозаменяемы и могут быть подключены либо к нагрузке, либо к линейному проводу от стены.

1.) Подсоедините первый провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

2.) Подсоедините второй провод линии/нагрузки (черный) на выключателе к проводу линии или нагрузки (черная метка) от стены.

3.) Соедините провод заземления (зеленый) на выключателе с проводом заземления (зеленая метка) от стены.

4.) Закройте 3-ходовой/многоходовой тросик (если применимо). Для настройки 3-позиционного переключателя посетите сайт cyncsupport.gelighting.com.

Внимание: Неправильное подключение заземляющего провода от стены к заземляющему проводу на выключателе может привести к повреждению изделия.

5.) Накройте нулевой провод от стены (если применимо). Нейтральный провод не требуется для работы этого переключателя.

Шаг 4. Вставьте провода в настенную коробку

1.) Аккуратно вставьте провода обратно в коробку, повернув переключатель так, как показано на рисунке ниже.

Шаг 5. Закрепите коммутатор

1.) С помощью отвертки Phillips и прилагаемых винтов закрепите коммутатор на стене до уровня и заподлицо.

2.) Прикрутите кронштейн настенной панели, затем защелкните крышку лицевой панели на кронштейне.

Примечание: Если вы используете существующую настенную панель, вам может потребоваться заменить имеющиеся винты настенной панели на прилагаемые короткие винты.



Шаг 6. Снова включите питание

1.) После того, как переключатель закреплен и лицевая панель установлена, снова включите питание на блоке автоматического выключателя.

2.) Световое кольцо будет мигать синим, показывая, что устройство правильно подключено и находится в режиме настройки. Нажмите любую кнопку на переключателе, чтобы включить режим настройки, если режим настройки истек.



Устранение неполадок:

Светодиодный индикатор или световое кольцо будут мигать синим, пока переключатель не будет добавлен в приложение Cync.

Светодиодный индикатор не загорится при неправильном подключении или если цепь переключателя не соответствует указанным требованиям к нагрузке.



Если свет не включается:

1.) Убедитесь, что переключатель воздушного зазора нажат.

2.) Убедитесь, что питание переключателя включено на прерывателе.

3.) Отключите питание на выключателе, вернитесь к выключателю и убедитесь, что провода надежно и правильно подключены в соответствии с руководством по установке.



Если свет мигает, периодически отключается питание или не выключается полностью:

1.
