Установка раздвижной двери купе на роликах

Главная \ Блог — наши советы \ Как установить раздвижную дверь купе на роликах

Для экономии пространства и придания вашему внутреннему интерьеру оригинальности и удобства устанавливаются межкомнатные двери на роликах, в качестве которых можно использовать любые понравившиеся Вам полотна. Неоспоримое реимущество дверей купе перед обычными распашными в их удобстве.

В отличие от распашных, для установки раздвижной двери потребуется не столь много пространства, поэтому двери-купе хорошо проявили себя в небольших квартирах. Прекрасно выглядят полотна на роликах и в больших комнатах и залах, часто становясь красивым элементом дизайна. Для отделки дверного проема могут использоваться разнообразные декоративные материалы: доборы, панели, штукатурки и краски.

1. — ролики для дверных полотен, 2.- ручка купе с замком и без замка, 3.- ограничители, 4.- направляющий ролик, 5.- регулировочный ключ.

Для того чтобы установить раздвижную дверь :

• непосредственно дверное полотно (или два полотна для двустворчатой двери)
• деревянный брус (достаточно сечением 50*50) длиной примерно в 2,5 раза больше, чем ширина дверного полотна
• направляющая для раздвижных дверей длиной 2м или 3м
• комплект роликов для раздвижных дверей (из расчета один комплект на одно полотно)
• комплект ручек-купе
• замок-купе, если необходимо закрывать раздвижные полотна на ключ или фиксатор

Для установки раздвижной двери-купе надо соблюдать следующую последовательность работ.

• .Подготовка дверного полотна.
  Для того чтобы при движении дверного полотна вдоль стены не произошло его отклонения от вертикальной оси, необходима фрезеровка низа полотна. Фрезеровка делается не по всей его длине, а с отступом около 1,5 – 2 см с каждой стороны для ограничения хода полотна.
  Другой вариант – к нижнему торцу полотна монтируется П-образный профиль – замена фрезеровки. Подготовленный таким образом паз полотна двери необходим для направляющего ролика, прикрепленного к полу помещения. Глубина паза фрезеровки или профиля должна соответствовать размеру направляющего ролика.
• Врезка фурнитуры.
  Для раздвижных дверей обычно используются ручки-купе, которые врезаются в полотно и не препятствуют его движению.

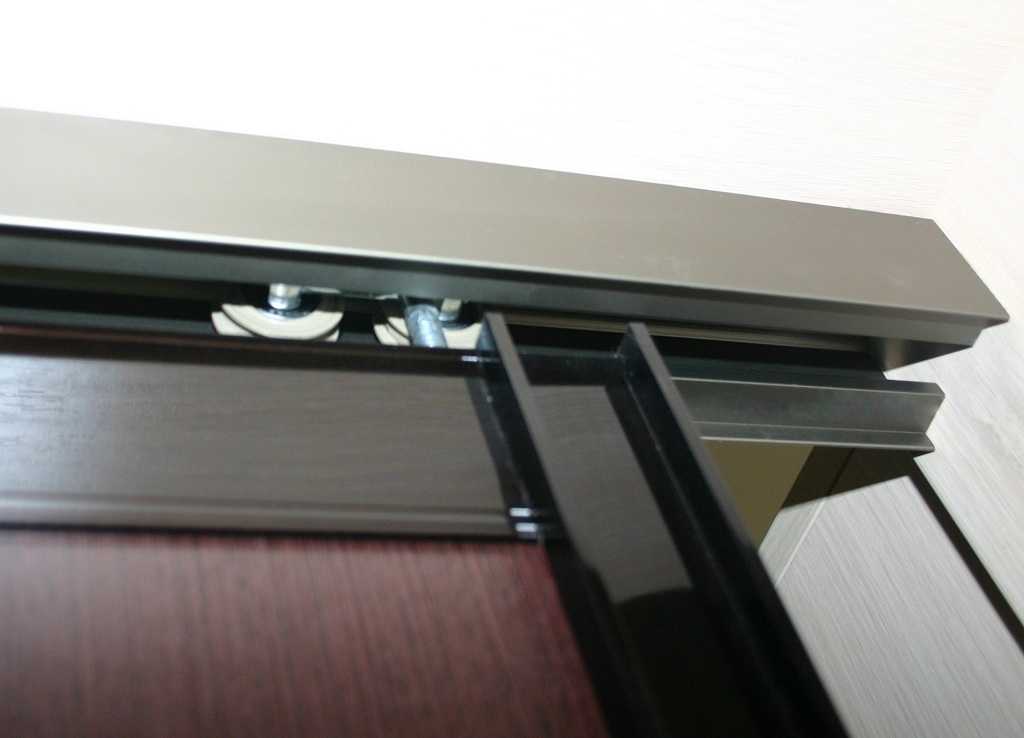

• Монтаж роликов.
  Ролики прикрепляются к верхней торцевой поверхности дверного полотна.
• Крепление направляющей.
  Брус и направляющую надо разметить и отпилить на необходимую длину. Прикрепить направляющую к брусу, сделать фаску под шляпку самореза для того, чтобы роликам не создавалось помех при движении по направляющей.

• Сборка конструкции.
  Дверное полотно вставляется в направляющую. Вся конструкция примеряется к стене. Зазор между полом и полотном конструкции должен быть достаточным, чтобы дверь не цепляла пол, а направляющий ролик не выскочил из паза по всему ходу движения полотна. Конструкция надежно прикрепляется к стене через брус.
• Крепление направляющего ролика.
  Ролик крепится к полу так, чтобы обеспечить движение полотна в вертикальной плоскости и ограничить открывание – закрывание конструкции. Для ограничения движения полотна по направляющему профилю ставятся заглушки.
• Оформление проема.
  Декоративно оформить проем можно по своему усмотрению. Для этого можно одновременно с дверным полотном приобрести доборную планку шириной не менее 140 мм и наличники. Доборной планкой закрывается сам проем и непосредственно направляющая и брус.

сборка и монтаж своими руками, пошаговая инструкция

Автор Michael На чтение 6 мин Просмотров 198 Опубликовано Июн 21, 2016

Идеальным вариантом для малогабаритных квартир, где дорог каждый свободный метр, стали раздвижные двери.

Идея была заимствована у англичан и доработана американцами, которые добавили направляющие и роликовый механизм. В России эта конструкция появилась только в конце ХХ века и сразу была оценена по достоинству. Но так как стоимость таких конструкций выше в 1,5-2 раза обычных, многие стали интересоваться, как установить дверь-купе самостоятельно, чтобы сэкономить хотя бы на установке.

В наши дни двери-купе не только остаются на пике популярности, но и стали доступны по цене широкому кругу потребителей. Это не просто удобный способ экономии пространства, но еще и стильный элемент интерьера, позволяющий эффектно зонировать небольшие помещения, одновременно разделяя и объединяя их.

Содержание статьи

1. Разновидности дверей-купе
2. Складные
3. Радиусные
4. Раздвижные
5. Преимущества и недостатки
6. Материалы и инструменты
7. Монтаж направляющих
8. Крепление полотна
9. Установка стопоров и уплотнителей

Разновидности дверей-купе

По своим конструктивным особенностям и способу открытия двери-купе классифицируются на такие виды как:

Складные

Этот вид конструктивного решения представляет собой стальные секции, соединенные пружинами. Вся конструкция устанавливается на шарнирные планки. Вы можете увидеть подобные складные двери в автобусах и трамваях. Существенный недостаток данного вида дверей в том, что у них практически отсутствует шумоизоляция.

Радиусные

Такие двери могут иметь несколько подвижных панелей различной формы: прямые, полукруглые или с более сложными изгибами. Чаще всего подобными дверями оборудуются шкафы-купе или переходы между комнатами изогнутой формы.

Раздвижные

Двери-купе раздвижной системы представляют собой комплект, состоящий из:

• Полотна или тела двери, самих полотен может быть до восьми штук;
• Дверных скоб, наличников и декоративных планок;
• Направляющих, по которым будет двигаться полотно вдоль стены или внутри нее. В комплект входят так же ролики, стопор и ограничитель;
• Дверные ручки специальной конструкции, не препятствующие движению;
• Кассета для двери.

Кассета — не обязательный элемент конструкции, но, как показала практика — очень нужный. Она представляет собой углубление в стене, в которое заезжают створки дверей. Вариант сборки двери-купе с использованием кассеты позволяет намного продлить срок их бесперебойной эксплуатации.

Помимо конструктивной классификации, двери-купе отличаются внешними характеристиками. В зависимости от дизайнерского решения и предполагаемого места установки двери могут быть:

• Монолитными;
• Стеклянными;
• С частичным остеклением;
• Зеркальными;
• С фотопечатью;
• С пескоструйным рисунком.

Монолитные модели подходят тогда, когда нужно создать видимость стены и замаскировать проход между комнатами. Зеркальные вставки отлично смотрятся в спальных, ванных комнатах и прихожих. Они визуально расширяют пространство и делают помещения более светлыми. Вариант сборки дверей-купе из стекла осуществляется чаще всего для зонирования комнаты. Матовые и прозрачные модели тонко и изящно отделяют помещения, являясь великолепной альтернативой гипсокартону.

Так же имеются различия и по встраиваемым механизмам, например:

Механизм с верхними роликами. Монтаж двери-купе с верхними направляющими роликами осуществляется по верхней планке полотна. Фактически тело двери будет висеть над полом. Это очень удобный механизм конструкции, так как отпадает необходимость в пороге и нижней направляющей.

Механизм с нижними роликами. В этой конструкции ролики крепятся к нижнему краю подвижной створки. Соответственно, на полу фиксируется рельс, по которому ролики катятся. Верхние направляющие служат только для удержания полотна. Механизм с нижними роликами более сложный, но и более надежный, хотя при установке такой модели возникают неудобства при монтаже пола и его ежедневной уборке.

Популярность межкомнатных раздвижных систем растет с каждым днем. Подобные конструкции обладают рядом преимуществ перед классическими дверями. Помимо экономии пространства, можно назвать такие положительные качества как:

• Отсутствие необходимости в установке порогов;
• Легкость эксплуатации;
• Элегантность и оригинальность, украшающая любой тип интерьера;
• Легкость конструкции и простота монтажа.

Из недостатков существенными являются только относительно высокая стоимость и отсутствие звукоизоляции.

Зная все виды и конструктивные особенности таких дверей, можно выбрать наиболее подходящую под интерьер модель и механизм, отвечающий всем желаемым требованиям. До того, как собрать и установить двери купе, следует позаботиться обо всем необходимом для работы.

Материалы и инструменты

Прежде всего, необходимо проверить комплектность материалов. В наличии должны быть:

• Полотно (полотна) двери;
• Наличники;
• Брусок из массива древесины, имеющий поперечное сечение 5 см;
• Направляющие и ролики;
• Фальшпанель;
• Ограничитель, стопоры, ручки и прочая фурнитура.

Инструменты:

• Рулетка;
• Саморезы;
• Отвес и уровень;
• Шуруповерт, отвертка;
• Деревянные клинья;
• Сверло.

Еще один важный момент: до того, как установить дверь-купе, необходимо повести замеры и выполнить расчеты ее габаритов. Для этого нужно измерить ширину и высоту дверного проема и каждый из полученных размеров увеличить на 5 см. Если двери-купе сделать по размерам проема, то они не будут его перекрывать.

Монтаж направляющих

Работы по монтажу двери купе начинаются с оформления проема. Откосы необходимо обязательно выровнять, оштукатурить, по новой покрасить и оклеить обоями. Идеальным вариантом считается установка декоративного короба из МДФ. Короб вставляется в проем, крепится на распорки – колышки и регулируется по уровню.

Перед тем, как устанавливать дверь-купе, проверьте наличие зазора между наличниками и телом двери. Если его не будет, конструкция быстро придет в негодность за счет постоянного трения.

От заготовленного бруса отпилите кусок, равный длине направляющих. Саморезами прикрепите направляющую к бруску. Сверяясь по уровню, закрепите всю конструкцию на заданную высоту. Далее выполняется сборка самих дверей-купе. И только после — переход к следующему этапу работы.

Крепление полотна

На верхнем торце необходимо по краям высверлить отверстия для крепления роликов, прикрепить саморезами металлические пластины для основы, вставить ролики и закрепить на необходимой высоте. Полотно двери завести под направляющую, слегка приподняв над полом. Следите, чтобы колесики были параллельны и легко двигались по рельсе.

Проверьте все по уровню, залейте монтажную пену на стык короба и стены и можно будет приступать к установке вспомогательной фурнитуры.

Установка стопоров и уплотнителей

После того, как вам удалось собрать и навесить двери – купе, нужно определить положение стопора. Инструкция советует отвести подвижное полотно в положение «открыто» и отметить необходимый уровень. С обеих сторон направляющей заводятся ограничители и крепятся в балку. Края фиксируются декоративными заглушками.Внизу на полу крепится флажковый ролик, так, чтобы он попадал в паз нижнего края полотна. Это оградит двери от поперечных колебаний.

На завершающем этапе наклеивается утеплитель, крепятся ручки и наличники, а фальшпанелью закрывается деревянная балка.

Это описание только одного из вариантов, как установить двери-купе самостоятельно. Другие способы немногим отличаются, но также достаточно простые.

Установка держателя и защелка для дверей RV

в этой статье …

1. Введение
2. Запчасти и инструменты
3. Установка
   1. Шаг 1: Очистите область
   2. Шаг 2: Установка защелки
   3. Шаг 3: Установка защелки
   4. Шаг 4: Приведение в порядок
4. Обзор

6 Как партнер, зарабатывающий на Amazon.

Введение

Вы когда-нибудь замечали, насколько хрупкими наружные двери на многих автодомах, особенно на небольших туристических прицепах? Когда мы искали, какой дом на колесах купить, мы, конечно, заметили!

Они ужасны! Тонкие, хлипкие двери, которые развеваются при малейшем дуновении ветерка. В лучшем случае они захлопываются. В худшем случае они врезаются в борт фургона, нанося ущерб.

Поэтому мы были рады узнать, что у Outdoors RV было лучшее предложение. Их двери кажутся толще, чем у большинства, отчасти из-за более толстой изоляции. Они также используют фрикционную петлю на двери.

Как следует из названия, это петля, которая не открывается и не закрывается свободно — требуется некоторое усилие, чтобы сдвинуть дверь. Другими словами, когда вы открываете дверь, она остается на месте. Нет необходимости в дверном держателе или защелке, чтобы держать дверь открытой.

По крайней мере, теоретически.

На самом деле, мы обнаружили, что это работает при любом дуновении ветерка. Но по мере того, как скорость ветра увеличивается, фрикционный шарнир перегружается. И ему не нужны устойчивые сильные ветра — достаточно одного сильного порыва.

Хотя у нас никогда не было проблем с хлопаньем дверью о борт фургона, проблема в том, что дверь захлопывается. В частности, когда мы разбили лагерь в пустыне Аризоны, мы полагались на сильный ветерок, чтобы внутри нашего фургона было приятно. То, что дверь захлопывалась каждые несколько минут, не сработало.

Моим временным решением был банджи-шнур, удерживающий дверь открытой. Я был очень доволен своим решением Macgyvered, но оно не было элегантным. И долго это не продлится — постоянное растяжение от порывов ветра ослабляло тарзанку уже через пару недель.

Говорят, необходимость — мать всех изобретений, и нам нужно было, чтобы эта дверь оставалась открытой!

Нужен дверной держатель.

Несмотря на то, что мы сделали бесчисленное количество модификаций внутри нашего фургона, все, что связано с сверлением, завинчиванием или другими изменениями снаружи фургона, всегда заставляет меня немного нервничать — это так заметно!

Я не должен был волноваться, это было очень легко сделать, и конечный результат выглядит хорошо. Но сработало ли это? Читай дальше что бы узнать!

Детали и инструменты

900:40 Поскольку мы бродили по пустыне, когда я хотел сделать этот мод, мы не могли легко получать поставки, поэтому я купил дверной держатель в местном магазине товаров для жилых автофургонов.

Вы можете найти тот же пластиковый дверной держатель JR Products 10414 T-Style, который мы использовали на Amazon, а также аналогичные дверные держатели из металла и черного пластика. Но так как снаружи наш дом на колесах просто белый, мы решили, что лучше всего подойдет белый пластиковый.

JR Products 10414 Пластиковый Т-образный дверной держатель — полярно-белый, 3 1/2 дюйма

Мы выбрали 3-1/2-дюймовую версию, а не 6-дюймовую, чтобы наша дверь максимально плотно прилегала к прицепу. Если у вас есть опора для навеса или какое-либо другое препятствие, которое нужно обойти, возможно, вы захотите рассмотреть более длинную версию.

Существуют также различные стили, в том числе зажимы для складных дверей (в основном предназначенные для дверей складских помещений) и модели со штоком/плунжером. Мы чувствовали, что простой Т-образный держатель подойдет нам лучше всего.

Дверной держатель поставляется с винтами, но они не саморезы. Я бы порекомендовал предварительно просверлить отверстия, и именно для таких случаев я держу в своем ящике с инструментами набор титановых сверл Dewalt из 21 предмета. Он отлично работает с аккумуляторной дрелью Dewalt на 20 В, которую мы тоже используем — ничего особенного, но идеально подходит для этих небольших работ (и для поднятия домкратов стабилизатора на нашем автофургоне с помощью гнезда ножничного домкрата Camco 3/4 дюйма).

Я всегда держу бутиловую ленту под рукой в ​​своем наборе инструментов для дома на колесах, потому что она очень полезна, и я также рекомендую ее для этой установки. Мы используем белую замазочную ленту/бутиловую ленту Colorimetrics размером 1/8 дюйма x 1 дюйм x 30 футов.

Наконец, вам понадобится отвертка, чтобы прикрепить оборудование, и острое лезвие бритвы, чтобы подчистить края герметика.

Установка

Установка дверного держателя несложная, но вам нужно время, чтобы убедиться, что все идеально выровнено.

Перед началом установки нам нужно было решить, где мы будем устанавливать защелку и ответную планку. Мы решили поставить сторож на дверь, а защелку на бок фургона — так будет аккуратнее.

Здесь вы можете видеть, где мы установили защелку и фиксатор на фургоне, стараясь содержать его в чистоте и порядке.

Мы также хотели, чтобы защелка располагалась низко на двери, чтобы до нее было легко дотянуться, но не настолько низко, чтобы белая защелка свисала над черной отделкой юбки дома на колесах — это должно быть стильно!

Шаг 1: Очистите участок

После того, как вы точно определили, где расположить защелку и фиксатор, первым шагом была тщательная очистка участка. Хотя мы будем прикреплять оборудование винтами, я не хотел, чтобы пыль попадала под герметик или вызывала загрязнение краев вокруг оборудования.

Диана хотела оставить эти наклейки на фургоне, но в конце концов я убедил ее позволить мне их удалить.

Плюс на прицепе было несколько наклеек производителя в том месте, где мы хотели установить защелку. К счастью, несколько спреев Simple Green и здоровая доза смазки для локтей хорошо очистили область.

Шаг 2: Установка ответной планки

Я держал ответную планку и защелку на месте, чтобы найти точное место, где я хотел установить ответную планку на двери. Я начал с двери, так как знал, что хочу, чтобы вратарь сидел рядом с обшивкой двери, поэтому единственный вопрос заключался в том, насколько высоко от низа она должна быть.

Как только я нашел место, которое меня удовлетворило, я отрезал небольшой кусок бутиловой ленты и положил его под отверстия для винтов на задней стороне держателя — не нужно закрывать все это и не нужно делать это слишком аккуратно . О, и убедитесь, что вы установили его правильно, с Т-образной вертикальной стороной.

Бутиловая лента за отверстиями для винтов поможет предотвратить попадание влаги.

Бутиловая лента довольно липкая, поэтому я использовал ее, чтобы закрепить ее на двери, пока устанавливал винты. Я попробовал первый без предварительного засверливания и смог его вбить, но решил предварительно засверлить следующие. В каждом случае я просверлил бутиловую ленту насквозь — только будьте осторожны, чтобы не просверлить дверь насквозь!

Я намеренно оставил небольшой зазор между держателем и черной накладкой, чтобы потом можно было удалить лишний герметик.

Я установил все четыре крепежных винта вручную, чтобы уменьшить вероятность их чрезмерной затяжки и зачистки отверстия в двери.

Шаг 3. Установка защелки

Процесс установки защелки во многом аналогичен. Я наклеил бутиловую ленту на отверстия для винтов сзади, а затем, используя фиксатор в качестве направляющей, выровнял защелку и прижал ее к прицепу.

Нет необходимости покрывать всю заднюю часть бутиловой лентой, только область вокруг отверстий для винтов.

Опять же, я предварительно просверлил и вручную затянул все четыре крепежных винта.

Неаккуратно, но установлено!

Шаг 4: Приведение в порядок

После пробной примерки, чтобы убедиться, что все в порядке, я смог привести в порядок герметик.

Соблюдая осторожность и прилагая минимум усилий, я острым лезвием надрезал герметик по краю держателя…

Гораздо аккуратнее!

…и то же самое с защелкой.

Не торопитесь с обрезкой герметика, чтобы не повредить внешнюю стенку дома на колесах.

Вот и все: установлена ​​новая дверная защелка. Весь процесс должен занять менее 10 минут, если вы не фотографируете его, как я!

Обзор

Прошло больше месяца с тех пор, как мы его установили, так он работает?

Абсолютно!

Я немного нервничал, что при сильном порыве ветра защелка может выскочить из фиксатора или что она будет дребезжать и сильно шуметь. Ничего такого. Только при сильнейшем ветре (достаточном, чтобы опрокинуть наши стулья), дующем прямо в заднюю часть двери, я видел, как дверь вообще двигалась.

Я установил защелку чуть ниже фиксатора, чтобы она лучше держалась. Кажется, до сих пор это работало хорошо.

Дверь больше не хлопает, и мы можем держать дверь широко открытой, чтобы ветерок не давал нам остыть внутри.

Единственным недостатком (которого мы ожидали) является то, что вам нужно выйти наружу, чтобы отцепить защелку и закрыть дверь. Но это довольно незначительно и не вызвало у нас проблем.

Больше всего я жалею, что не сделал этого раньше. Это действительно был такой быстрый и дешевый мод, который может сделать любой — требуются только самые основные инструменты. Но это сделало жизнь в нашем фургоне намного комфортнее.

Сама защелка сделана только из пластика, так что кто знает, как долго она прослужит – честно говоря, столько же, сколько и весь остальной пластик на автофургоне! Но если он сломается, не составит труда выкрутить винты, счистить бутиловую ленту и установить новую.

Хотя фрикционная петля, которую Outdoors RV устанавливает на свои прицепы, великолепна, в реальном мире она имеет ограничения, и возможность зафиксировать дверь в открытом положении важна, когда вы находитесь в кемпинге в жаркую и ветреную погоду. Возможно, в будущем компания Outdoors RV сможет добавить эту функцию в стандартную комплектацию своих трейлеров…

Модернизация замка отсека для дома на колесах — советы и рекомендации по созданию дома на колесах

Дата: 10 марта 2021 г. Автор: DIYGreg 2 комментария

Стоит ли обновлять замки в отсеках для автодомов?

Иди, возьми свои ключи и посмотри на ключи от своих купе и посмотри, не CH751 ли это.

Если это так, то у меня, как и почти у каждого другого путешественника, есть набор для разблокировки вашего купе. Этот комплект ключа и замка является одним из самых универсальных наборов на рынке. Устанавливаются не только для замков отсеков жилых автофургонов, но и для тысяч и тысяч различных замков. Значит, ваше защищенное хранилище больше не кажется таким безопасным, не так ли?

Так что мы можем с этим поделать?

Это очень просто, просто поменяйте замки. С помощью всего нескольких инструментов вы можете изменить эти замки за считанные минуты. Сейчас подобрал комплект замков с Latch.it.org. Они предлагают набор из 3 или 5 замков с одинаковыми ключами и трех размеров, чтобы удовлетворить ваши потребности. Чтобы помочь вам в выборе правильного замка для вашего дома на колесах, зайдите на их веб-сайт Latch.it.org. Там вы найдете больше информации об их замках, а также о других продуктах, которые они предлагают. Я подобрал комплект из 5 замков с одинаковыми ключами, чтобы заменить как незапираемые защелки, так и замки на дверях купе.

Я хотел, чтобы дополнительная безопасность была в состоянии запереть обе стороны двери.

Установка очень проста, вам нужно будет снять эксцентрик с обратной стороны старого замка, а затем с помощью гаечного ключа снять гайку с узла замка. Затем просто снимите старый замок и установите новый замок в отверстие с помощью прилагаемой гайки. Гладкой стороной от двери затяните гайку. Затем установите камеру и проверьте, все ли работает правильно. Я скажу, что мне пришлось внести некоторые коррективы, и я сохраню это для видео.

Что я думаю о дверных замках купе Latch.it.org?

ХОРОШЕЕ

Подгонка и отделка этих замков были превосходны.

У меня не было проблем с установкой замков в двери.

Замки работали плавно.

Отличная поддержка клиентов

НЕ ТАК ХОРОШО

Первый замок, который я установил, так как прикреплял эксцентрик, резьба на валу сорвалась.

Пару раз казалось, что ключи застревают в замке при попытке их вынуть.

(Я уверен, что это потому, что они новые и с некоторым количеством фиксирующей смазки и использования они будут работать без сбоев)

ТЕПЕРЬ ОТЛИЧНО

Как я уже говорил в своем не очень хорошем, у меня была проблема с одним из замков. Я связался со службой поддержки Latch.it.org, которая без колебаний решила проблему. Я связался с ними в пятницу днем, и к вечеру понедельника замена уже ждала меня, когда я вернулся домой.

Также я приглашаю вас в кассовый пост о замене нашего дверного замка на входной замок Keyless Elite RV Security.

Заключение

Теперь, когда мы заменили замки, мы можем чувствовать себя в большей безопасности, когда находимся вдали от прицепа, потому что никто не может получить доступ к нашим отсекам для хранения в нашем доме на колесах.
