что это такое, для чего нужна, как пользоваться

Приспособления для ручного фрезера, такие как копировальная втулка, позволяют изготавливать крупные партии совершенно одинаковых деталей.

Фрезеровка по шаблону увеличивает производительность инструмента. Линии реза ровные, не требующие доработки.

Содержание:

• 1 Что это такое и для чего она нужна?
• 2 Особенности производства приспособлений
• 3 Как ее сделать своими руками?
• 4 Как пользоваться таким приспособлением для фрезера?

Что это такое и для чего она нужна?

Копировальная втулка – кольцо, скользящее по кромке шаблона. В результате фреза точно повторяет заданный контур и не пересекает линии разметки. Невозможно ровно резать заготовку, направляя инструмент вручную, тем более сделать несколько совершенно одинаковых деталей.

Копировальная втулка состоит из кольца и фланца. Ось симметрии приспособления, совпадает с осью вращения шпинделя. Фланец выполняется по размеру отверстия опорной плоскости фрезера, и крепится на нее. Когда на корпус с двигателем надавливают, рабочая часть инструмента опускается по направляющим, перпендикулярно опорной подошве.

Фреза оказывается ниже подошвы, и врезается в обрабатываемую деталь. Копировальное кольцо упирается боковой поверхностью в торец шаблона, не пуская инструмент за его границы. Используя трафарет, можно вырезать на детали рисунок любой сложности. Достаточно пройти по контуру фрезой, затем зачистить всю площадь занижения.

Справка! Необработанными остаются только углы, в которые не заходит вращающийся инструмент. Их приходится убирать стамеской вручную.

Особенности производства приспособлений

Перед изготовлением шаблона необходимо точно знать диаметры режущего инструмента и приспособления. Шаблон должен выступать наружу заданного контура выборки на размер, равный разнице радиусов втулки и фрезы. Его толщина допускается от 2 мм до 10 мм. Изготовить трафарет можно с помощью простых инструментов.

1. Нанести на лист будущего шаблона контур паза.
2. Вычесть разницу диаметров втулки и фрезы.
3. Нанести снаружи вырезаемого контура параллельную линию, отступая вычисленный размер.
4. Вырезать трафарет по наружной линии.

Важно!

Линия контакта втулки с торцом шаблона равна толщине листа, с которой он сделан. Напряжения при контакте маленькие. Это позволяет делать приспособления из мягких материалов: фанера, пластик, оргстекло. При производстве крупных партий деталей практичнее делать трафарет из стали.

Как ее сделать своими руками?

От прочности износостойкости металла копировального кольца зависит, как долго прослужит приспособление. Производители электроинструмента делают втулки их инструментальной стали. Чтобы соединить кольцо и фланец применяют специальное сварочное оборудование.

1. Из листа дюрали или стали вырезать круг, по диаметру равный отверстию в подошве фрезера. Снаружи оставляют выступы с отверстиями для крепления приспособления на опорную плоскость фрезера.
2. Подобрать трубу с наружным диаметром на 2–4 мм больше необходимого.
3. Проточить снаружи будущее кольцо в размер.
4. Сделать выборку со стороны торца. Она должна плотно заходить в отверстие фланца.
5. Снять лишний металл внутри.
6. Прошлифовать шкуркой с маслом кольцо. Отрезать.

Сваривать вместе детали такой толщины сможет только специалист высокой квалификации. Любителям достаточно посадить фланец на клей и расклепать тонкий торец кольца.

Как пользоваться таким приспособлением для фрезера?

Трафарет накладывается на обрабатываемую деталь по разметке и фиксируется. Сверлом делается отверстие. В него заводится фреза, и производится обработка по контуру.

Справка! При работе фрезой с режущими кромками по торцу, на направляющих фрезера выставляются ограничители по глубине выборки и сверло не используют.

В повседневной жизни чаще всего фрезеровку пазов с применением копировальной втулки применяют при установке дверей. Мастера на месте с высокой точностью вырезают пазы под ручки, замки, делают занижение под планки навесов.

Важно!

Копировальная втулка позволяет делать пазы разной ширины одной фрезой меньшего диаметра за 2 прохода.

В столярных мастерских по шаблону вырезаются декоративные элементы мебели. Используя фигурные фрезы, столяр изготавливает партии деталей со сложным узором. Копировальная втулка делает доступными и простыми выборки пазов и углублений любой конфигурации. Достаточно правильно сделать шаблон и отрегулировать глубину обработки.

Поделиться в социальных сетях

Для чего нужна копировальная втулка и кольцо для фрезера

Содержание

• 1 Для чего нужна копировальная втулка
• 2 Копировальные втулки для фрезера
  • 2.1 Копировальное кольцо для фрезера Фиолент
• 3 Копировальные втулки для фрезера своими руками

Так как фрезерный станок является широко распространенным инструментом среди столяров-любителей и профессионалов, такие дополнительные инструменты к нему, как копировальные втулки и кольца, будут незаменимы при работе.

В этой статье мы расскажем, как самостоятельно изготовить копировальное кольцо для фрезера, разберемся, для чего предназначены копировальные втулки, и как с ними обращаться в работе.

Для чего нужна копировальная втулка

Она помогает осуществлять уверенное ведение режущих элементов фрезера по сложной траектории, сохраняя расстояние между лезвием резца и кромкой шаблона. Как правило, она используется совместно с различными шаблонами и правилами, вести которые следует по кромке детали. Внешние края данного инструмента обязательно выходят за границы подошвы инструмента.

Копировальные втулки для фрезера

Установку следует производить с помощью двух болтов крепления. Монтируются они в отверстия с резьбой на подошве фрезера, которые там имеются. Есть отдельный класс втулок, они имеют регулировку по высоте. Их необходимо использовать там, где требуется плотное прилегание самой втулки к шаблону или правилу на предельно большой площади. Фиксируются они с помощью зажимного винта или же ввинчиваются снизу плиты. Производитель изготавливает диаметры направляющей поверхности втулки разными по величине и делает это для того, чтобы была возможность работать с различными по диаметрам фрезами, а также создавать сочетания фрез со втулками. Длина отрезка, ограниченного кромкой шаблона и линией разреза, определяется разницей диаметров направляющей плоскости копировальной втулки и цилиндра. При работе с шаблоном следует учитывать этот параметр. Длина отрезка от втулки до фрезы примерно равна 3–4 мм. Это делается для того, чтобы обеспечить свободный выход стружки, возникающей в процессе работы. Для защиты обрабатываемой детали важно, чтобы фланец и головки крепящих винтов втулки не выходили за плоскость подошвы фрезерного аппарата. Фланец втулки обязательно должен быть плоским, плотно входить в предназначенный для него паз. Перед установкой втулки необходимо очистить этот паз от стружки и смолы. Величина толщины шаблона играет важную роль в процессе работы. При этом она должна быть такой толщины, чтобы втулка не упиралась в заготовку. Это нужно для того, чтобы она выступом не портила деталь. С ее помощью можно заниматься фрезеровкой вкладышей, углублений, а также вырезать различные декоративные элементы.

Копировальное кольцо для фрезера Фиолент

Копировальное кольцо представляет собой круглую пластину с выступающим буртиком, скользящим при работе вокруг шаблона. Таким способом обеспечивается требуемая траектория движения режущего элемента фрезера. Крепится кольцо с помощью винтов на подошве фрезерного аппарата. В процессе работы кольцо защищает шаблон от режущего воздействия зубцов фрезы. Для копировального кольца характерны такие свойства, как прочность, надежность, долговечность, устойчивость к износу.

На российском рынке вы сможете приобрести эти изделия фирмы Фиолент по невысокой цене – около 10–20 у. е. Продукция фирмы Фиолент является бюджетной и рассчитана на массовый сегмент потребителей.

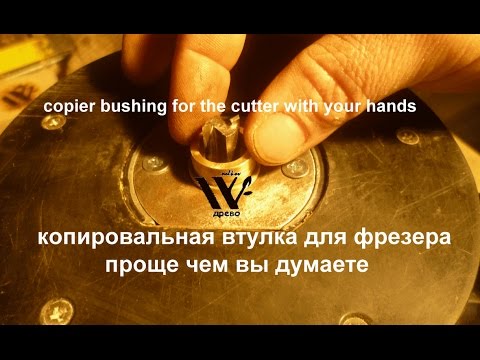

Копировальные втулки для фрезера своими руками

В некоторых случаях производитель не комплектует фрезерный аппарат таким важным инструментом. Чтобы изготовить самому это нужное приспособление, вам понадобятся шайба из дюралюминия или листового металла, сантехнический удлинитель из металла с резьбой. Процесс изготовления выглядит следующим образом:

• Выбирается соответствующая резьбе вашего удлинителя гайка и разрезается таким образом, чтобы в процессе получилось кольцо.
• Затем его следует проточить.
• Круглая площадка вырезается из металлического листа или алюминия толщиной 2 мм. На ней необходимо срезать некоторое количество материала с боков, сделав это на точильном станке, и разместить на подошве.
• Устанавливаем ваш инструмент вертикально и отмечаем места для фиксации через отверстия в подошве.
• Отверстия сверлятся с помощью сверла малого диаметра, а затем таким сверлом, которое соответствует диаметру крепежного болта.
• Одеваем шайбу и закручиваем гайку. Зажимаем деталь в тисках и обрезаем УШМ миллиметры резьбы так, чтобы она оказалась на одном уровне с гайкой.
• Зажимаем тисками деталь и укорачиваем ее.
• После этого выравниваем на шлифовальном круге деталь, вставляем и закрепляем в подошве инструмента.

В этой статье мы постарались кратко осветить ключевые моменты, касающиеся втулок, рассказали о способе их изготовления, немного поговорили о таком полезном инструменте, как копировальное кольцо.

Понимание направляющих втулок | Дерево

Направляющие втулки, возможно, являются самым непонятным из всех принадлежностей для фрезера. Их использование включает вырезание ласточкиного хвоста с помощью приспособления, надписи, инкрустации и даже воспроизведение деталей мебели. Вот основные понятия.

Направляющие втулки могут быть наиболее неправильно понятыми из всех аксессуаров для фрезерных станков. Их использование включает вырезание ласточкиного хвоста с помощью приспособления, надписи, инкрустации и даже воспроизведение деталей мебели. Вот основная концепция: направляющая втулка крепится к основанию фрезера с трубкой, которая выступает снизу. Прямой фрез проходит через трубку. Внешняя поверхность трубки упирается в направляющую кромки или шаблон, удерживая сверло на заданном расстоянии ( , смещение ) от кромочной направляющей или шаблона.

На рынке вы найдете два типа втулок. Двухкомпонентный кабель Porter-Cable (показан под ) использует навинчивающееся стопорное кольцо для крепления трубчатой ​​части к основанию маршрутизатора. Этот фасон подходит для многих моделей. Направляющая втулка другого типа встает на место со щелчком, но подходит только для фрезеров Bosch. Если ваш фрезер не поддерживает эти распространенные типы направляющих втулок, рассмотрите возможность приобретения адаптеров и монтажных плит. Направляющие втулки продаются поштучно или в наборах. Отдельные втулки стоят от 6 до 8 долларов каждая, а комплекты — от 30 до 45 долларов.


Руководство по использованию направляющей втулки

Чтобы использовать направляющую втулку, вам потребуется кромочная направляющая или шаблон. Вам понадобится размер шаблона немного больше или меньше, чем заготовка. Шаблоны могут быть изготовлены практически из любого материала, но мы предпочитаем твердый картон ¹ ⁄ ₄ «. Завершив резку, отшлифуйте напильником или песком любые неровности или шероховатости на краях шаблона.0003

Прикрепите шаблон к заготовке несколькими каплями термоклея или двустороннего скотча. Используйте подкладку для фрезерования, чтобы удерживать заготовку на месте во время фрезерования. Если вы собираетесь фрезеровать заготовку полностью, прикрепите подложку для защиты площадки фрезера и столешницы.

С помощью прямой фрезы, которая проходит через направляющую втулку, вырежьте пустую область вокруг шаблона. Не забывайте выполнять фрезерование против часовой стрелки при фрезеровании внешнего края шаблона и по часовой стрелке при фрезеровании внутренней части. Закончив фрезерование, аккуратно отделите шаблон от заготовки стамеской.

Смещение шаблона для рисования

Смещение — это расстояние от внешней стороны трубки направляющей втулки до режущей кромки фрезы. Этот размер определяет, где сверло режет заготовку.

Чтобы рассчитать смещение, измерьте внешний диаметр (OD) трубки направляющей втулки и вычтите диаметр сверла. Затем разделите эту цифру на 2, чтобы определить смещение. В примере справа вычтите диаметр долота ¹ ⁄ ₂ дюймов из диаметра втулки ³ ⁄ ₄ «ОД. Получается ¹ ⁄ ₄ «. Теперь разделите это число на два, и вы получите смещение ¹ ⁄ ₈ «. сравнительная информация представлена ​​на следующей странице

Источники
Адаптеры и подбазы доступны во многих источниках заказа по почте, включая следующие:

• Eagle America, 800/872-2511 или eagle-america.com
• Lee Valley Tools, 800/871-8158 или leevalley.com
• Rockler Woodworking and Hardware, 800/279-4441 или rockler.com
3

Сравнение альтернатив

Вы можете полностью отказаться от использования направляющей втулки, если используете шаблонную или плоскую фрезу. Оба типа имеют подшипник, который перемещается по шаблону, как и втулка. Но поскольку долото режет заподлицо с подшипником, вам не нужно рассчитывать смещение.

Установка и использование Trend UNIBASE

Unibase позволяет фрезерным станкам с нестандартными фитингами направляющей втулки работать с линейкой направляющих втулок Trend. Он подходит непосредственно к большинству маршрутизаторов.

UNIBASE поставляется с направляющим штифтом, который используется с 16-миллиметровой пластиковой втулкой для обеспечения соосности фрезы с направляющей втулкой при установке монтажной плиты.

Штифт Line-up подходит для цанг размером 1/4″, 8 мм, 12 мм и 1/2″.

Узнайте больше о Trend UNIBASE

Установка UNIBASE

Сначала вставьте направляющий штифт в цангу и вставьте его в основание фрезера.

Затем пластиковая втулка 16 мм устанавливается в UNIBASE и закрепляется с помощью прилагаемых винтов с потайной головкой. Определите правильные крепежные отверстия для маршрутизатора, используя прилагаемые инструкции. Затем поместите UNIBASE на установочный штифт и поверните его, чтобы совместить крепежные отверстия с отверстиями в основании маршрутизатора.

Закрепите UNIBASE прилагаемыми винтами и снимите пластиковую втулку 16 мм.

Теперь можно установить направляющую втулку Trend любого размера, стальную или пластиковую. Они варьируются от 10 мм до 32 мм (GB10 — GB32). Для фрез большего диаметра доступна направляющая втулка 40 мм (GB40)

Обзор универсальной монтажной плиты Trend Unibase

Использование шаблонов и направляющих втулок открывает огромное количество возможностей для пользователей фрезерных станков. Фрезы с опорной направляющей на конце можно использовать только на кромке заготовки. Однако направляющая втулка помещает направляющий метод над фрезой, позволяя обрабатывать заготовки либо по краю, либо по центру.

Направляющие втулки разного диаметра необходимы для различных применений и фрез. Вот в чем проблема. Большинство производителей фрезерных станков не предлагают широкий ассортимент направляющих втулок, и каждый размер и метод установки отличаются от одного производителя к другому. Часто бывает трудно найти направляющие втулки для конкретной машины, а для различных приспособлений требуются направляющие втулки определенного размера.

UNIBASE предлагает решение для владельцев большинства моделей маршрутизаторов. Изготовленный из пластика для литья под давлением, он имеет ряд отверстий, что позволяет устанавливать его на все популярные модели фрезеров с помощью прилагаемых болтов или винтов. Он также поставляется с двумя установочными штифтами с размерами хвостовика как для дюймовых, так и для метрических цанг и 16-миллиметровой втулкой для выравнивания.

Это позволяет выровнять UNIBASE с направляющей концентрично по отношению к резаку.

Направляющие втулки размером от 10 мм до 32 мм с шагом 2 мм и втулка 40 мм предлагаются для обеспечения гибкости при выборе фрез для конкретных применений. Обратите внимание, что UNIBASE не требуется для маршрутизаторов Trend, так как втулки вставляются непосредственно в основание маршрутизатора.

Шаблоны могут быть изготовлены из фанеры, МДФ или пластика. Материал должен быть износостойким, стабильным и легко поддающимся обработке.

Толщина шаблона должна быть достаточной, чтобы кольцо шаблона не касалось заготовки, но не настолько толстой, чтобы вызвать потерю глубины резания. Толщина 6 мм или 1/4 дюйма идеальна.

 Направляющая втулка состоит из выступающего кольца определенного диаметра, прикрепленного к монтажному фланцу. Установленное на опорной плите фрезера кольцо направляющей втулки выступает из-под основания примерно на 5 мм. После этого фреза может концентрически вращаться внутри кольца, поскольку внешний край кольца повторяет контур шаблона.

Из-за разницы диаметров между кольцом направляющей втулки и фрезой при установке и вырезании шаблона необходимо учитывать смещение или запас.

Базовый стандарт маршрутизатора TBC и его значение

На рынке представлено множество маршрутизаторов и множество аксессуаров, предназначенных для них. К сожалению, появилось несколько различных положений крепежных отверстий, как для направляющей втулки, так и для крепления основания фрезера к столу или зажимному приспособлению. Один конкретный формат, часто называемый конфигурацией Trend/Elu, стал стандартом «де-факто» и был принят другими производителями в первые дни, в частности, на некоторых маршрутизаторах Bosch и DeWalt. Позже это было определено как стандарт TBC, и затем логотип TBC использовался для обозначения шаблонов фрезеров и аксессуаров, соответствующих этому стандарту.

Формат крепления основания фрезерного станка TBC первоначально был представлен на станках Elu MOF 11 и MOF 31 в начале 1970-х годов, чтобы эти станки можно было монтировать на фрезерном столе и использовать с различными аксессуарами Trend. Формат крепления направляющей втулки появился, когда в 1974 году был запущен MOF 96. Trend разрабатывала аксессуары для этих фрезеров Elu в течение 40 лет, и хотя большинство их аксессуаров подходят для других производителей, основные крепления, как правило, предназначались для этих машин. . Когда позже компания Trend представила собственную линейку маршрутизаторов, они, естественно, включили конфигурацию TBC.

Мы рекомендуем пользователям фрезерных станков покупать фрезерные изделия, соответствующие этому стандарту, чтобы сократить количество дублирующих принадлежностей и предотвратить необходимость внесения изменений в основание фрезерного станка, стол или приспособление.

В этом случае, если имеется несколько различных марок фрезеров, потребуется только один набор направляющих втулок. Для фрезерных столов или приспособлений потребуется только один набор крепежных отверстий. И для некоторых моделей фрезеров станет ненужным модифицировать или просверливать основание фрезера, чтобы он подходил к столу фрезера или зажимному приспособлению.

Однако для владельцев фрезеров, желающих приобрести линейку направляющих втулок Trend, доступна Unibase. Это предварительно просверлено, чтобы соответствовать всем популярным маркам маршрутизаторов.

Точные размеры для конфигурации следующие:

Углубление направляющей втулки должно соответствовать направляющей втулке диаметром 60 мм с двумя потайными отверстиями диаметром 5 мм на расстоянии 50 мм от центра к центру. Толщина пластины направляющей втулки должна быть не более 2 мм, а выступ выступа — не менее 6 мм.

Позиции крепления стола фрезера должны иметь 2 или 3 точки крепления M6. Третье верхушечное отверстие необходимо использовать только для больших тяжелых фрезеров.

Размеры этих резьбовых отверстий указаны на рисунке.

Как повторно просверлить основание адаптера или опорную плиту

При использовании некоторых моделей фрезеров просверлить опорную плиту для прямого крепления может быть невозможно. В этом случае монтажная плита будет снабжена двумя винтами с полукруглой головкой M6 и потребует альтернативной установки.

Альтернативные методы крепления
1. Если основание фрезера допускает установку гайки и болта в месте просверленных отверстий основания, отцентрируйте основание на установочном штифте, отметьте через него положение отверстия и просверлите база роутера.
2. Если основание фрезера изготовлено из алюминия или пластика толщиной 6,35 мм (1/4¨) или более, в него можно нарезать резьбовое отверстие M6. -базу после ее централизации.
3. Если точки крепления отсутствуют, а крепление болтами невозможно или нежелательно, можно использовать двухстороннюю ленту (арт. DS/TAPE) на монтажной плите, чтобы удерживать ее на месте. Плотный зажим необходим, чтобы убедиться, что лента надежно сцеплена.

Периодически проверяйте соосность монтажной плиты цанге и при необходимости сбрасывайте.

Как повторно просверлить фиксирующую пластину

• Снимите пластиковое основание фрезера. В качестве альтернативы вместо этого можно сделать фотокопию или контур основы с пластиковой основы.
• Нарисуйте поперечные линии на пластиковом основании фрезера.
• Нарисуйте карандашом поперечные линии на фиксирующей пластине. Эти поперечные линии должны разделять пластину пополам с обеих сторон.
• Совместите линии на фиксирующей пластине с линиями на пластиковом основании и прикрепите фиксирующую пластину к пластиковому основанию.
• С помощью кернера отметьте центры отверстий.
• Просверлите отверстие необходимого размера с помощью подходящего сверла по металлу. Наилучшие результаты будут получены, если ваша электрическая дрель будет установлена ​​на станине.
• Раззенкуйте отверстие с помощью зенковки на такую ​​глубину, чтобы головки винтов находились немного ниже верхней поверхности. Очистите образовавшиеся заусенцы.
• Если у вас нет необходимого оборудования для выполнения этих операций, то местный инженерный цех сможет провести их точно за вас.
