обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

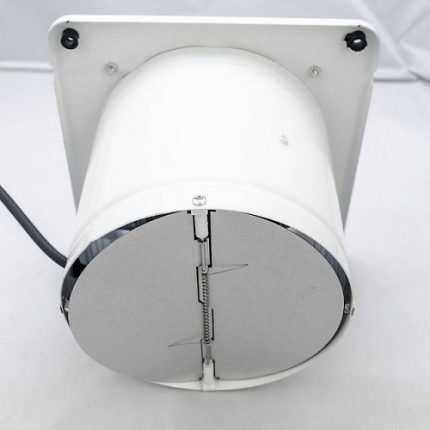

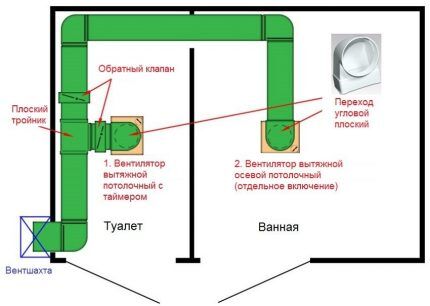

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

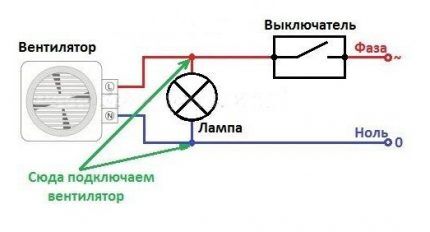

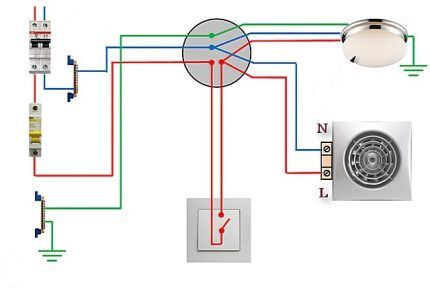

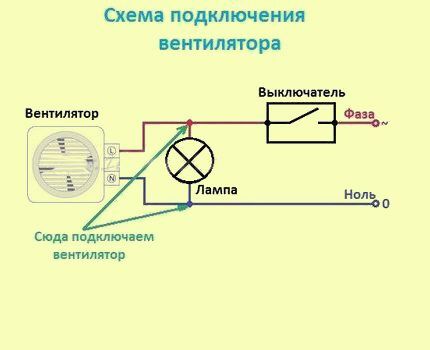

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

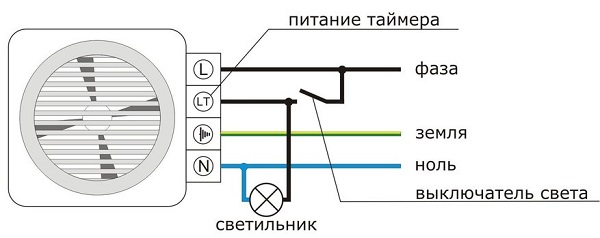

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

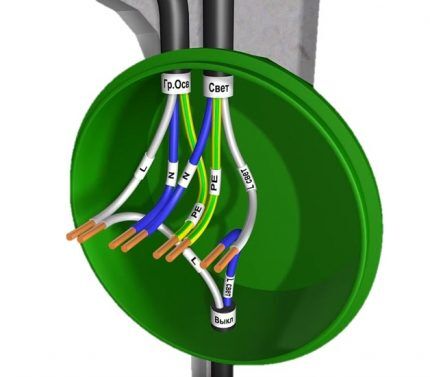

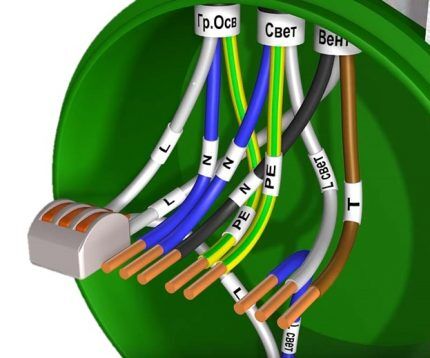

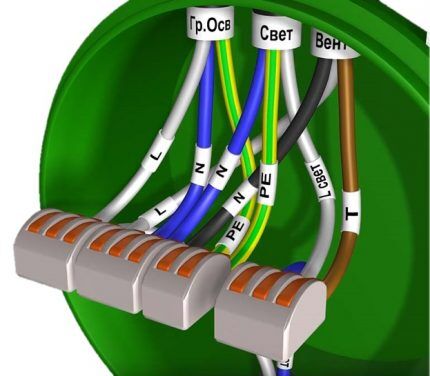

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

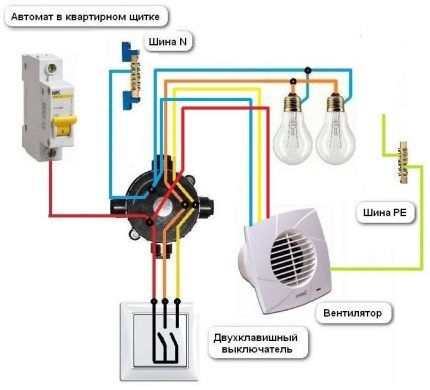

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

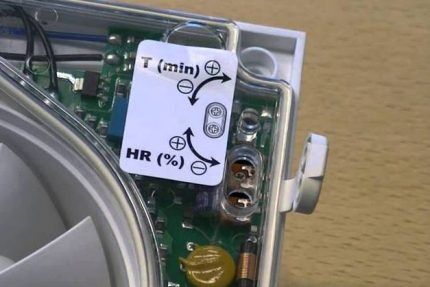

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее – переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.

виды и назначение, как установить и подключить вытяжку своими руками

Обычно воздухообмен в помещениях многоквартирных домов осуществляется с помощью естественной вентиляции. Поступление воздуха обеспечивается через оконные проемы. Современные окна обеспечивают высокую герметичность и изолируют комнаты от окружающей среды, чем нарушают процесс воздухообмена. Установка вытяжных вентиляторов помогает улучшить циркуляцию воздуха.

Содержание статьи

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Перемещение уличного воздуха в помещения происходит за счет разницы давлений в комнатах и снаружи дома. При открытых окнах движение воздушных масс существенно усиливается — так осуществляется проветривание.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

1. Кухня. Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
2. Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
3. Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Кроме того, хорошая работа вентиляционных каналов обеспечивает удаление воздуха из жилых комнат, поскольку уличные воздушные массы проходят сначала через них, а лишь затем попадают в воздуховоды кухни, ванной и туалета.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Для выбора оптимальной модели устройства следует вычислить объем помещения, в котором планируется установка прибора. Полученное значение умножается на требуемую кратность смены воздуха. Устройство с большим значением производительности будет удовлетворять потребностям по обеспечению воздухообмена.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной – как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

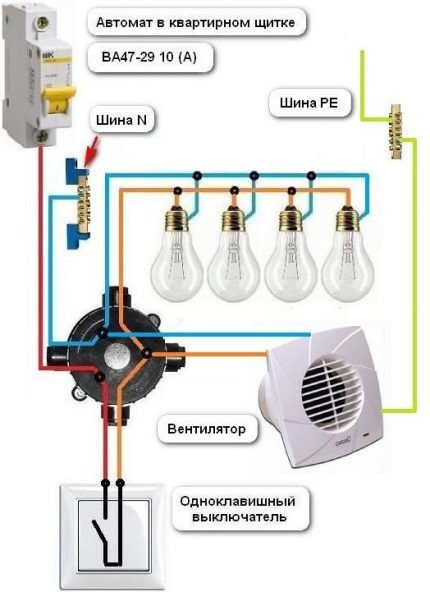

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Установка и подключение вытяжного вентилятора в ванной или туалете своими руками

Проблема вентиляции в ванной комнате и туалете довольно часто появляется в многоквартирных домах. Каналы естественной вентиляции в таких зданиях нередко бывают повреждены, вследствие чего не могут выполнять свои функции. Кроме этой проблемы, в зданиях старой постройки при прокладывании вентиляционных каналов расчет воздухообмена производился с учетом деревянных окон, но никак не пластиковых, не пропускающих и грамма воздуха снаружи. Поэтому, чтобы улучшить проветривание в квартире и в санузле, в частности, выполняется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Застой воздуха в ванной или туалете приводит к образованию повышенной влажности в помещении и, как следствие – к появлению грибка на стенах. Насколько вреден для здоровья человека плесневой грибок, говорить вообще не стоит.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м³/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м³. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Данные расчеты также актуальны, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия.

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Настенный монтаж

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стене или потолку. Поэтому следует приложить аппарат к отверстию отдушины (иногда приходится отдушину расширять) и карандашом наметить места для сверления.

Далее, в местах где вы поставили отметки, необходимо просверлить отверстия, используя перфоратор или ударную дрель. Для последней обязательно использование сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластиковые дюбели, вставьте кулер в отдушину и закрепите его саморезами.

Внимание! Перед тем, как подключить вентилятор в туалете или в ванной, не забудьте отключить общий рубильник на вашу квартиру или автоматы под электросчетчиком.

Теперь, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

Существует еще один вариант, с помощью которого можно установить вентилятор в туалете или в ванной без использования электроинструмента:

• приобретите в магазине жидкие гвозди или силиконовый клей;
• зачистите поверхность стены в месте крепления кулера от штукатурки или побелки;
• нанесите вокруг отдушины клей с помощью пистолета или выдавливая его рукояткой молотка;

• вставьте кулер в отдушину и проверьте горизонталь, используя уровень;
• зафиксируйте аппарат в таком положении скотчем;
• через 2-3 часа, фиксацию можно снять;
• после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и лучшего усвоения материала, можно посмотреть следующее видео.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке.

Как подключить вентилятор в ванной к выключателю: схема

Эффективная приточно-вытяжная система совместно с отоплением поддерживает комфортные параметры микроклимата ванной комнаты. Установка вентилятора в ванной призвана ускорить воздухообмен, когда естественная вентиляция не справляется с конденсатом, неприятным запахом.

Содержание статьи

Расчет

Требования к микроклимату квартиры: http://docs.cntd.ru/document/1200095053.

Производительность вытяжки в многоквартирном жилье следует рассчитать по СП 54.13330.2016, табл. 9.1. Для ванных, санузлов, душевых величина составляет 25 м³/ч: http://docs.cntd.ru/document/456054198.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением, конструкцией вентканалов. В частном доме мощный вентилятор можно разместить на чердаке, обеспечив вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает монтаж осевой модели вместо решетки в вытяжном канале.

При натяжных, подвесных потолках применяют потолочные версии, соединяемые рукавом с отводом вентшахты или канальные агрегаты, встраиваемые между секциями воздуховода.

Наружная стена позволяет пробить отдушину непосредственно на улицу, сократив потери давления до минимума. Способ приводится в документации производителей, минусы:

• необходимость защиты от осадков, ветра, вероятность обмерзания;
• сквозняк из-за негерметичного клапана.

Существуют универсальные модификации для горизонтальной или вертикальной установки. Допускаемые положения всегда оговорены в инструкции. Минимальная высота расположения настенных приборов от пола – 2,3 м, расстояние от угла, потолка – более 30 мм.

К сведению. Гудят в вентиляторе лопасти и подшипники качения. Горизонтальная установка снижает вполовину ресурс простых втулок, подшипники качения корродируют во время простоя. Бесшумные модели оснащают крыльчатками специального профиля, двигателем на опорах скольжения c магнитной системой (MLS), компенсирующей вес ротора.

Требования электробезопасности изложены в разделе 7 ПУЭ. Степень защиты электровентилятора, устанавливаемого во 2 зоне, должна быть не ниже IP44. Исполнения с двойной изоляцией (полностью пластиковый корпус) допускается применять без заземления. В ином случае заземляющий проводник присоединяют к соответствующей клемме устройства.

Крепление

Настенные версии штатно крепятся саморезами по углам пластиковой рамки. Сняв переднюю крышку, размечают центра, сверлят отверстия, забивают пластиковые дюбели из комплекта.

До крепления, заводят через ввод рамки кабель.

Когда не желают сверлить кафель, закрепляют рамку на «жидкие гвозди».

Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

• Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
• Механическая связь со шнурком не слишком надежна.
• Контакты вилки, переключателя окисляются в условиях душевой.
• Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

• Сквозняк во время процедур.
• Вытяжка запускается только при включенном свете.
• Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.

Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

Схема подключения вентилятора с датчиком.

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Учтите! ПУЭ в пункте 7.1.52 запрещают установку распределительных, управляющих устройств в санузлах, ванных. Выключатели освещения относятся к устройствам управления.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:



Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

• Запускать вытяжку при закрытой двери, не входя в комнату.
• Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:

Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

• L – питание (фаза).
• Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
• N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Важно! Размыкается всегда фаза, а не ноль. Не перепутайте соответствие проводов при подсоединении к зажимам прибора.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Внимание! Клеммник прибора всегда находится под сетевым напряжением 220 В! При обслуживании обесточьте цепь, отключив автомат в квартирном щитке!

Дистанционное управление

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

• Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
• Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Особенности настройки

Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.

Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:

У MAICO джамперы вблизи светодиодов индикации режимов:

У изделий, укомплектованных гигростатом и таймером настраиваются:

• уровень влажности;
• задержка отключения.

В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.

Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.

Заключение

Установку вытяжного вентилятора желательно планировать во время ремонта, иначе возникнут проблемы с прокладкой проводки. Перед выбором изделия, определитесь: какое управление необходимо.

Сэкономив на функциях прибора, потратитесь на автономные датчики, получите монтажные трудности. Модель без платы управления подключайте трехжильным кабелем с учетом вероятной замены в будущем.

Помните о безопасности, внимательно прочитайте руководство до начала работ. Отыщите регулировочные элементы на плате прибора, маркировку клемм, во избежание ошибок.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.





Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

• прочитать паспорт вентилятора
• проводить подключение только при снятом напряжении сети.
• стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.



Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

• L — сюда подключаем провод с фазой,
• LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
• N — ноль

---

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

---

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

---

Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

---

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

---

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

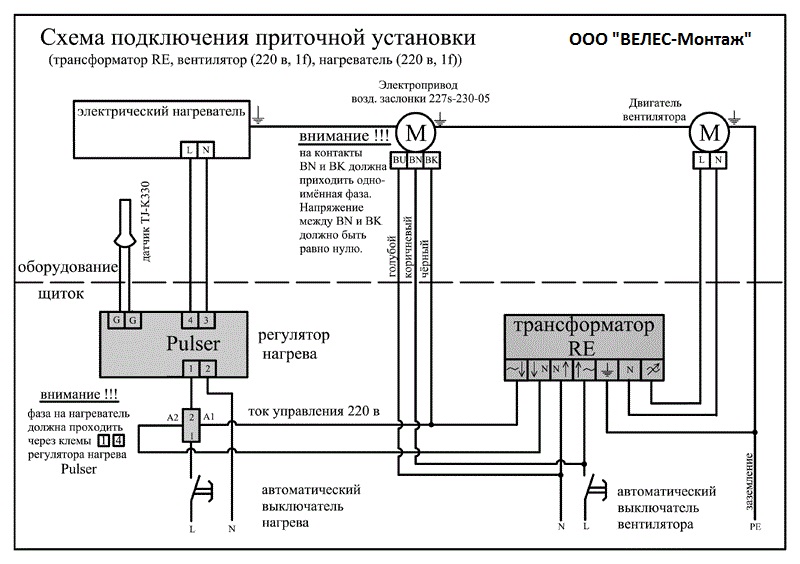

Схема Подключения Вентиляции — tokzamer.ru

В процессе эксплуатации в помещении происходит циркуляция отработанного воздуха. Вентилятор со встроенным выключателем Эта схема является наиболее простой.

Это можно осуществлять при минимальных затратах электричества и неидеальном утеплении помещения в зимнее время.

Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
Установка вытяжного вентилятора в ванную и туалет. Самый простой и быстрый способ!

Прежде всего, канал вентиляции обязан нормально работать.

Очень часто многие потребители используют единый источник освещения, работающий от общего выключателя.

Приборы сами собой считаются достаточно мощными, хотя при всем этом уровень шума оценивается как низкий.

Подключение канального вентилятора связывается с сетью в Вт. Также, важной особенностью является то, что в программируемых контроллерах можно сохранить в памяти несколько программ.

В основном вытяжку подключают через отдельный выключатель одноклавишный или двухклавишный. Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

Видео-обзор щита автоматики вентиляции.

Схемы подключения вытяжных вентиляторов

Схема подключения вытяжного вентилятора в ванной Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Излишки пены обрезаются, а место вокруг трубы выравнивается шпатлевкой.

Очень часто многие потребители используют единый источник освещения, работающий от общего выключателя. Через автоматику В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.

Установите защитную крышку и наденьте клавишу. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека.

Другой способ заключается в установке глушителя шума непосредственно за вентилятором. Схема подключения вентилятора Для подключения вентиляционного устройства используется несколько наиболее простых и доступных схем.

Важной особенность является не только технические характеристики, страна производитель, но и дизайн устройства.

После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате. При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов: Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор.
Подключение вентилятора

Установка вентилятора в ванной и туалете.

Вытяжной вентилятор позволяет проводить подключение в любое время из-за отсутствия сложностей монтажа. Через автоматику В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.

Монтаж вентилятора К месту установки вентиляционного устройства должен быть проложен двухжильный кабель.

Важно, что можно задать с помощью контроллера несколько вентилируемых зон с оптимальной температурой подачи воздуха. При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. То есть отработанный воздух уходит, а взамен в ванную комнату поступает новый.

Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Также, важной особенностью является то, что в программируемых контроллерах можно сохранить в памяти несколько программ.

Поэтому вначале нужно выполнить проверку канала и выполнить его прочистку, если это необходимо. Некоторые модели программируются таким образом, что в случае спонтанного отключения электричества заслонки на приточной вентиляции закрываются самостоятельно автоматически.

Необходимость правильного подбора вентилятора и грамотного подключения

Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.

Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Вставить вентилятор в отверстие вентиляции. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером. Методика проверки предоставлена на фото ниже: Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Подготовка места для монтажа Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту.
Монтаж приточно-вытяжной вентиляции с рекуперацией тепла

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания.

В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки: с электровоздухонагревателем; с электрическим или водяным воздухонагревателем, а также воздухоохладителем; с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация ; с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Читайте также: Прокладка высоковольтных кабелей в земле

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки. Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку. Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением.
Обзор и подключение вентилятора Вентс ВКМц

Как установить вытяжной вентилятор в ванной

Правильно работающий вытяжной вентилятор в ванной заменяет загрязненный воздух в одной комнате свежим воздухом из соседней комнаты или коридора. Ванная без надлежащей вентиляции страдает от запотевших зеркал и неприятных запахов. Открытое окно помогает проветривать комнату. Это прекрасно работает, если следующему человеку не нужно спешить в туалет. К счастью, многие домовладельцы считают возможным установить в своем доме вытяжной вентилятор для ванной.

Перед тем, как начать этот проект, получите соответствующие разрешения и убедитесь, что местные строительные нормы и правила и страхование вашего домовладельца не требуют наличия лицензированного подрядчика для этого типа задач, особенно в части, связанной с электричеством.Используйте строительные нормы и правила, чтобы прояснить определенные требования, такие как приемлемость выпускного отверстия на потолке. Опытный домовладелец, который руководствуется здравым смыслом, работает безопасно и обращается к инструкциям производителя при возникновении вопросов, часто без проблем завершает этот проект в течение одного дня.

Покупка вытяжного вентилятора для ванной

При покупке нового вытяжного вентилятора для ванной рассмотрите доступные варианты, такие как свет, ночник или обогреватель. Часто преимущества этих функций перевешивают их затраты.Однако имейте в виду, что многие из этих опций требуют дополнительной проводки или обновления электрической цепи. В большинстве вентиляторов для ванных комнат используется автоматический выключатель на 15 А и проводка 14 калибра. Из-за повышенной потребляемой мощности для вентиляторов с нагревателями обычно требуется автоматический выключатель на 20 А и проводка 12 калибра. Используйте электрические характеристики производителя, чтобы подтвердить это.

Обратите особое внимание на рейтинги фанатов cfm и sones. Счетчик кубических футов в минуту (кубический фут в минуту) измеряет количество воздуха, перемещаемого вентилятором, а показатель шума определяет уровень шума агрегата.Чтобы вытяжной вентилятор достиг этих характеристик, агрегат должен подключаться к системе воздуховодов соответствующего размера. Например, подключение устройства к 3-дюймовому воздуховоду, когда его технические характеристики требуют 4-дюймового воздуховода, увеличивает ограничение воздуха и вибрацию. Вентилятор вытягивает воздух из помещения; однако бесканальный вентилятор просто направляет воздух обратно в комнату.

Планирование компоновки системы вытяжного вентилятора

Полная компоновка системы помогает установщику определить любые проблемы, которые могут возникнуть позже.Установщики, которые слепо вырезают отверстие в потолке ванной комнаты, не раскладывая систему заранее, иногда сталкиваются с проблемами, когда обнаруживают на пути незаметное препятствие, например, вентиляционное отверстие или канал кондиционирования воздуха. Быстрая поездка на чердак поможет заранее найти эти предметы.

1. Определите расположение вытяжного вентилятора. Постарайтесь разместить корпус вентилятора рядом с центром комнаты или рядом с душевой кабиной. Вставьте конец отвертки в гипсокартон в нужном месте.Если гипсокартон не удерживает отвертку, закрепите ее липкой лентой. Отвертка помогает при расположении. Заберитесь на чердак со второй отверткой и найдите первую отвертку. Проверьте, нет ли препятствий в области вокруг первой отвертки. Если препятствие мешает выбранному месту, найдите подходящее место и протолкните вторую отвертку через потолок ванной комнаты.
2. Спланируйте путь воздуховода: найдите наиболее прямой путь от вытяжного вентилятора к выпускному отверстию.Короткий прямой участок воздуховода повышает эффективность вентилятора, в то время как длинный ограниченный воздуховод может значительно затруднить работу вентилятора.

Подача электричества к вентилятору

Выключите автоматический выключатель, управляющий источником питания вентилятора. Не выключайте автоматический выключатель до конца этого проекта. Соблюдайте все правила электробезопасности, а в случае сомнений остановитесь и вызовите лицензированного подрядчика.

1. Расположение источника питания вытяжного вентилятора: Сравните номинальную силу тока автоматического выключателя с электрическими характеристиками вытяжного вентилятора.Во многих случаях существующий контур ванной комнаты обеспечивает достаточную мощность для вытяжного вентилятора или даже для комбинированного блока вентилятор / свет, без модернизации автоматического выключателя и набора проводов. В этом случае используйте провода, питающие существующий выключатель света, в качестве источника питания вытяжного вентилятора. Если нет, проверьте местные строительные нормы и правила для получения разрешений и лицензионных требований, прежде чем продолжить.
2. Пропустите набор проводов от распределительной коробки к блоку вентилятора: калибр и тип провода зависят от количества переключателей, используемых для управления блоком.При установке только вентилятора или комбинированного блока вентилятор / освещение, работающего от одного переключателя, проложите комплект проводов 14-2. При использовании двух переключателей для управления комбинированным блоком вентилятор / свет, проложите набор проводов 14-3. Набор проводов 14-2 содержит две изолированные и одну оголенную жилу провода 14-го калибра, а набор проводов 14-3 содержит три изолированные и одну оголенную жилу. Для агрегатов с нагревателем обычно требуется 12-2 для варианта нагревателя.

   Вырежьте квадратное отверстие диаметром 6 дюймов в гипсокартоне примерно на полпути между потолком и распределительной коробкой.Суньте руку в отверстие и нащупайте препятствия, например, пожарный блок. Протяните комплект проводов вентиляторного блока с чердака вниз через стену в распределительную коробку, используя отверстие в гипсокартоне для доступа. Вставьте около шести дюймов провода в распределительную коробку. Протяните провод к отверстию в потолке для кожуха вентилятора. Отрежьте набор проволоки примерно на фут длиннее, чем необходимо. Дополнительный провод упрощает установку корпуса.

3. Подключите переключатель: Если для управления блоком используется один выключатель, подключите черный провод от автоматического выключателя к одной клемме переключателя, а черный провод, ведущий к блоку, к другой клемме выключателя.Подсоедините оба оголенных провода к зеленой клемме заземления коммутатора. Скрутите концы обоих белых проводов вместе и закройте их проволочной гайкой. Закрепите переключатель на распределительной коробке.

   При использовании двух или более переключателей для управления блоком прикрепите отрезок изолированного провода длиной четыре дюйма к каждой клемме провода переключателя, включая клеммы заземления. Соедините все белые провода в распределительной коробке и закройте концы проволочной гайкой. Прижмите эту группу проводов к задней части распределительной коробки. Сгруппируйте вместе оголенные медные провода и провода, подключенные к зеленым клеммам заземления коммутатора, и закройте концы проволочной гайкой.Прижмите провода заземления к комплекту белых проводов в распределительной коробке, оставив место в коробке для оставшихся комплектов черных проводов и переключателей. Возьмите по одному выводу от каждого переключателя и соедините его с черным проводом от автоматического выключателя. Накрутите проволочную гайку на концы этой группы и вставьте ее в распределительную коробку. Соедините черный провод от вытяжного вентилятора с оставшимся проводом на переключателе. Скрутите концы вместе и защитите проволочной гайкой. Повторите то же самое с оставшимися переключателями и проводами вентилятора.Оберните кусок изоленты вокруг каждого переключателя, закрыв клеммы проводов. Установите каждый переключатель в распределительную коробку и установите крышку переключателя.

Установите выпускное отверстие

Поскольку некоторые местные строительные нормы и правила допускают выпуск через потолок, а другие разрешают только проходы через крышу и / или фронтоны, проектирование системы воздуховодов начинается с выпускного отверстия. В идеале выпускное отверстие позволяет воздуховоду идти по прямой линии с небольшим наклоном вверх от вентилятора к жалюзи.Каждый изгиб воздуховода увеличивает сопротивление воздушного потока и снижает эффективность вентилятора.

Северный климат должен учитывать возможности создания ледяной плотины перед использованием вентиляционного отверстия на крыше. Ледяные завалы иногда возникают, когда теплый воздух, проходящий через систему вентиляции, тает снег, который собирается над выпускным отверстием на крыше. Когда вытяжной вентилятор в ванной выключается, морозный наружный воздух замораживает талый снег. Образовавшийся лед собирается под черепицей, ближайшей к вентиляционному отверстию, в конечном итоге образуя ледяную дамбу.

1. Планирование расположения выпускного отверстия: Обведите контур впускного отверстия выпускного отверстия на монтажной поверхности. При использовании вентиляционного отверстия на крыше или фронтоне обведите контур крыши или фронтона со стороны чердака. Это предотвращает случайное отрезание фермы крыши или опорную балку. Разместите вентиляционный люк между ферм.
2. Вырежьте отверстие для выпускного отверстия: обрежьте контур отверстия соответствующим инструментом. Рассмотрите возможность использования сабельной пилы при резке деревянного настила крыши или двускатного сайдинга и авиационных ножниц при работе с алюминиевым материалом потолка.
3. Присоедините выпускное отверстие: нанесите полоску подходящего герметика вокруг фланца выпускного отверстия. Используйте кровельный герметик для вентиляционных отверстий на крыше и герметик для наружных работ на вентиляционных отверстиях, установленных на фронтоне и на потолке. Прикрепите жалюзи к зданию винтами или гвоздями.

Подключение воздуховода

Многие техники предпочитают использовать гибкий алюминиевый воздуховод в системе вентиляции ванной комнаты. Этот легкий тип воздуховода легко изгибается и режется ножом без зубцов. Выберите размер воздуховода, обычно шириной 3 или 4 дюйма, который соответствует выпускному отверстию вентилятора.

1. Подготовьте воздуховод: растяните гибкий алюминиевый воздуховод на всю длину.
2. Установите воздуховод: Поместите охватываемый конец воздуховода, обжатый конец, во впускное отверстие выпускного отверстия. Проложите воздуховод от выпускного отверстия к корпусу вентилятора. Вставьте охватываемый конец каждой дополнительной детали в охватывающую часть предыдущей детали. Отрежьте последний кусок до нужной длины ножом без зубцов. Проденьте обрезанный конец над выпускным отверстием вентилятора.
3. Закрепите воздуховод: удерживайте воздуховод с помощью ремня для воздуховода или подвесного материала.Поместите первую ленту на расстоянии не более двух футов от выпускного отверстия и поместите дополнительную подвеску через каждые четыре фута. Используйте дополнительный материал для подвешивания, чтобы приподнять живот в воздуховоде, чтобы предотвратить скопление излишней влаги в низких местах.
4. Герметизируйте все соединения воздуховода: Оберните отрезок изоленты с фольгой, той же самой ленты, которая используется для крепления выпускного отверстия, вокруг каждого соединения воздуховода. Прижмите ленту к воздуховоду с помощью ракеля или ложки. Этот тип ленты выдерживает тепло и держит форму лучше, чем изолента на тканевой или волоконной основе.

.

Как установить вытяжной вентилятор в ванной

Воздух и влага, которые удаляются вентилятором, должны выходить наружу. Вы будете устанавливать вентиляционный канал, который соединяет вытяжной вентилятор с вентиляционным отверстием, которое вы сделаете во внешней стене. Вытяжные вентиляторы также обычно вентилируются через вентиляционное отверстие в потолке или крышу. Иногда это невозможно, в зависимости от того, где находится ваша ванная комната. Прорезание отверстия во внешней стене специально для выпуска воздуха из вентилятора — это самый прямой способ вывести наружу воздух и влагу.

Измерьте выходное отверстие вытяжного вентилятора рулеткой. Если в комплект вентилятора не входят все материалы, вам понадобится это измерение, чтобы купить гибкий алюминиевый шланг подходящего размера для создания вентиляционного канала — шланга того же типа, который используется для вентиляции сушилок для одежды. Эти размеры также необходимы, чтобы знать требуемый размер вентиляционного отверстия, которое вы будете вырезать во внешней стене. Обычно диаметр шланга составляет 4 дюйма. Правильные размеры также могут быть указаны в инструкциях производителя.Посмотрите в отверстие в потолке и найдите ближайшую внешнюю стену. Измерьте высоту стены. Проденьте шланг в отверстие в потолке, пока другой конец не окажется у внешней стены. Используйте фонарик, чтобы улучшить видимость. Выйдите на другую сторону стены ванной комнаты и измерьте ту же высоту от того места, где будет пол в ванной, до потолка. Добавьте примерно 3 дюйма по вертикали и отметьте место карандашом. Это место, где вы будете вырезать стену. Сделать отверстие можно несколькими способами.Вы можете использовать сделанную вами отметку в качестве центра отверстия, а затем использовать комбинацию дрели и сабельной пилы, или вы можете использовать кольцевую пилу диаметром 4 дюйма для создания отверстия.

После создания вентиляционного отверстия возьмитесь за вентиляционный шланг и протяните его через отверстие на несколько дюймов. Наденьте шланг на заглушку вентиляционной стенки и закрепите металлическим зажимом. Вставьте шланг обратно в отверстие, а затем прикрепите настенный колпачок к внешней стене с помощью прилагаемых винтов и сверла.Нанесите наружный силиконовый герметик с помощью пистолета для уплотнения по внешнему краю крышки, чтобы создать герметичное уплотнение. Дайте герметику высохнуть в течение времени, рекомендованного производителем. Закрепите крышку вытяжного вентиляционного отверстия, как указано в инструкциях по вентиляции.

Вернувшись внутрь, убедитесь, что шланг прилегает к потолку внутри отверстия, и обрежьте излишки шланга канцелярским ножом. Присоедините шланг к выпускному отверстию вытяжного вентилятора и закрепите его металлическим зажимом.

.
