Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

прочитать паспорт вентилятора
проводить подключение только при снятом напряжении сети.
стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

L — сюда подключаем провод с фазой,
LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
N — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

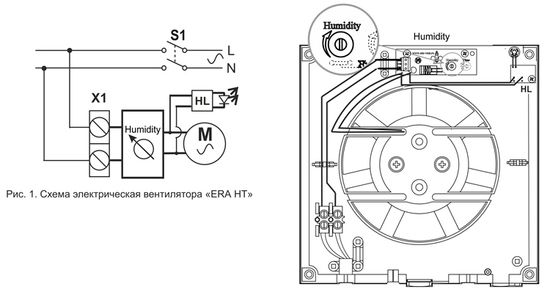

Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

Установка и подключение вентилятора в ванной комнате

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию
Выбираем схему подключения
От лампочки
От выключателя
Через автоматику
Производим монтаж

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату.

Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

параллельно освещению;
отдельным выключателем;
через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

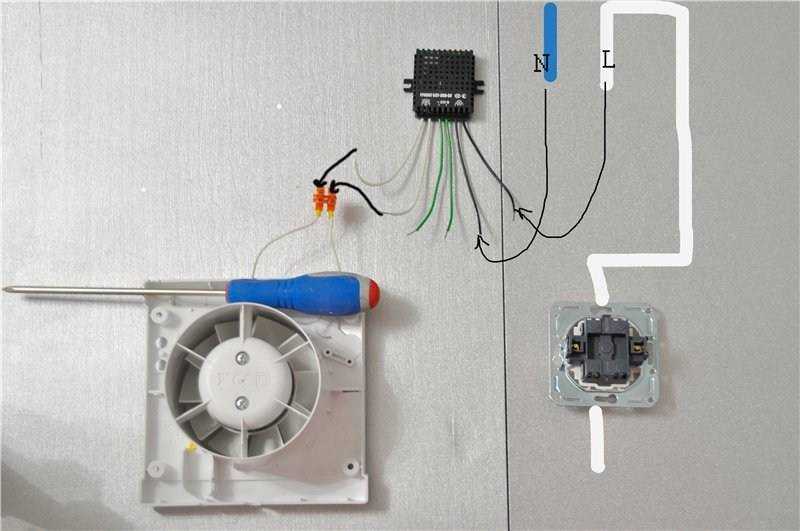

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

Как подключить вытяжку на кухне
Почему в ванной комнате бьет током
Схема подключения двухклавишного выключателя

Как установить вытяжной вентилятор в ванной

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Установка вентилятора в ванной комнате — это решение, которое вам нужно для пространств, которые, кажется, никогда не высыхают. Насыщенный влагой воздух — враг краски для ванной комнаты, окон, дверей, подоконников и тканей, таких как полотенца и шторы. Удаление влаги и запахов из ванной комнаты делает ванную комнату более приятной для всех.

В то время как установка вытяжного вентилятора в ванной комнате — не самый простой проект по благоустройству дома, основная часть работы сосредоточена вокруг физических трудностей, связанных с стоянием на лестнице и работой над головой, наряду с более сложной работой, связанной с сидением на чердаке в пыльной одежде. маска или респиратор. Помимо физической работы, установка вытяжного вентилятора в ванной несложна для понимания, так как она включает в себя только один источник питания 120 В и один гибкий воздуховод длиной не более 6 футов.

Совет

Согласно многим строительным нормам и правилам, вытяжные вентиляторы в ванных комнатах не требуются. Окно в ванной площадью не менее 3 квадратных футов, открывающееся наполовину, может заменить вытяжные вентиляторы во многих муниципалитетах. В разделе R303 Международного жилищного кодекса обсуждаются правила освещения и вентиляции. Если вы хотите использовать окно вместо вентилятора, уточните этот план в местном отделе разрешений.

Два вопроса часто беспокоят домовладельцев, берущихся за этот проект: питание и вентиляция наружу. Большинство вентиляторов для ванных комнат используют электрические линии переменного тока 120 В. В этих инструкциях содержатся советы по поиску электрических кабелей под напряжением и прокладке их в правильном месте.

Вентиляция означает, что после того, как воздух из ванной комнаты втягивается в вытяжной вентилятор, он выдувается через подсоединенный гибкий воздуховод и выходит из дома через отверстие в стене дома или на крыше. Поскольку это новая установка, а не замена, в вашей ванной не будет воздуховодов. Однако, если у вас есть доступ к чердаку над потолком ванной комнаты, вы сможете вывести гибкую трубку наружу.

Отключите электричество к существующему потолочному светильнику, отключив автоматический выключатель на сервисной панели. Найдите входную дверь на чердак и войдите в нее по лестнице, взяв с собой респиратор и портативный фонарь.

Нажмите «Играть», чтобы узнать, как правильно установить вытяжной вентилятор для ванной комнаты

Оборудование/инструменты

6-футовая лестница
Безопасные очки
Пылезащитная маска или респиратор
Сабельная пила
Аккумуляторная дрель
1/2-дюймовое сверло
Карандаш

Ножовка по гипсокартону
Искатель шипов

Материалы

1 вытяжной вентилятор в ванной
гибкий воздуховод 6 футов
1 Лента из алюминиевой фольги
Винты
1 Вентиляционная решетка круглой стены или крышная вентиляционная заглушка
Силиконовый герметик для наружных работ

Ель / Кевин Норрис

Найти или установить источник питания
Вентилятор для ванной комнаты будет установлен на потолке. Возможно, у вас уже есть электричество, подведенное именно к той точке, где вы собираетесь установить вытяжной вентилятор в ванной. В зависимости от вашего местного электротехнического кодекса, вы можете использовать общую цепь освещения ванной комнаты с вентилятором. Цепь освещения ванной комнаты обычно подает питание на потолочный светильник вашей ванной комнаты. Кроме того, вы можете заменить свет на комбинацию вентилятора и света.

Если ваш код требует, чтобы вы проложили выделенную цепь для вентилятора, вы можете проложить новый кабель от сервисной панели к потолку ванной комнаты. Если вам неудобно устанавливать новые цепи и работать с сервисной панелью, пора обратиться к электрику для выполнения этой задачи.
Ель / Кевин Норрис
Найдите вентиляционную точку
Воздух, выбрасываемый вентилятором, должен выходить наружу. Таким образом, вам нужно будет провести воздуховод от вентилятора либо к крыше, либо к боковой стене. Если возможно, проведите гибкий воздуховод к стене, так как это поможет вам избежать работы с черепицей и возможности протечки крыши.
В идеале эмпирическое правило для расположения вентиляционного отверстия состоит в том, чтобы выбрать место, которое является прямым путем от вентилятора наружу и находится на расстоянии не более 6 футов от вентилятора в ванной комнате до точки выхода. Вытяжной вентилятор должен находиться в интерьере ванной комнаты, а не в коридоре, и должен располагаться рядом с душем, ванной или комбинацией душ/ванна, так как это область, которая производит больше всего влаги. Воздуховод, ведущий от вентиляционного отверстия, должен быть как можно более прямым, чтобы избежать резких изгибов, которые могут препятствовать потоку воздуха.

Просверлите установочное отверстие в центре намеченного места.
Ель / Кевин Норрис
Отрежьте расположение наружного вентиляционного отверстия
В зависимости от того, где вы собираетесь выводить воздух наружу, выходите либо на стену, либо на крышу дома.
Возьмите с собой круглую вентиляционную решетку (для стен) или вентиляционную заглушку (для крыш). Также возьмите сабельную пилу, аккумуляторную дрель, карандаш и силиконовый герметик. Расположите круглое вентиляционное отверстие или вентиляционную заглушку поперек установочного отверстия. Карандашом начертите круг, где будет поместиться вентиляционное отверстие или крышка.

Используйте сабельную пилу, чтобы вырезать круг, с установочным отверстием в качестве начальной точки для пильного диска. Прикрепите круглое вентиляционное отверстие или крышку крыши с помощью винтов, предварительно нанеся силиконовый герметик, чтобы обеспечить водонепроницаемость.
На крыше вам нужно будет вставить обшивку кровельного колпака под черепицу над средней частью вентиляционного отверстия, чтобы обеспечить водонепроницаемость установки. Для этого может потребоваться удалить несколько гвоздей для гонта и/или подрезать окружающие гонты, чтобы они подходили к крышке.
Ель / Кевин Норрис
Вырежьте внутреннее отверстие для вентилятора в ванной
Снизу используйте искатель стержней, чтобы найти балки в потолке ванной комнаты и слегка отметьте их карандашом.
Если к вентилятору прилагается бумажный шаблон, используйте его, чтобы отметить предполагаемое расположение вентилятора на потолке. Если шаблона нет, используйте сам металлический корпус вентилятора (пока оставьте вентилятор в сборе). Многие вентиляторы для ванных комнат привинчиваются прямо к боковой балке. Если это так, поместите шаблон или корпус параллельно балке при выполнении линий разреза.
Аккуратно вырежьте гипсокартон ножовкой.
Ель / Кевин Норрис
Прикрепите вентилятор для ванной комнаты к балке
Поднимитесь на чердак и возьмите с собой свет, беспроводную дрель, шурупы и корпус вентилятора для ванной комнаты. Поместите вентилятор в вырезанное отверстие так, чтобы нижний край вентилятора находился на одном уровне с нижней частью гипсокартона потолка. Вам понадобится партнер для этого шага, так как вы не можете видеть потолок из этого положения.
Вкрутите вентилятор в боковые балки с помощью аккумуляторной дрели. Если вы не можете использовать боковую сторону балки в качестве точки крепления, ваш вентилятор может поставляться с подвесными кронштейнами. Если нет, вы можете приобрести их отдельно. Кронштейны позволяют подвесить вентилятор в положении, не примыкающем к балке.
Пока вы все еще находитесь на чердаке, проложите электрический провод через боковую часть корпуса так, чтобы примерно 7 дюймов провода проходили внутрь корпуса.
Ель / Кевин Норрис
Вывести вентилятор в ванной наружу
Вернитесь в ванную и проверьте вертикальное расположение вентилятора. Возьмите гибкие воздуховоды и ленту из алюминиевой фольги и отнесите их на чердак. Используйте ленту из фольги, чтобы прикрепить гибкую трубку к вентилятору и вентиляционному отверстию. (Ваш вентилятор или воздуховод могут поставляться с механическими креплениями для крепления воздуховода, чтобы использовать его вместо ленты из фольги.) Убедитесь, что трубка проходит как можно более плавно и прямо.
Ель / Кевин Норрис
Прикрепите вентилятор для ванной комнаты к корпусу
В ванной вставьте блок вентилятора в корпус в соответствии с инструкциями производителя. На этом этапе вы зачистите концы электрических проводов и жестко подключите их к устройству. Как правило, либо оголенный провод, либо зеленый провод прикрепляется к боковой части металлического корпуса для заземления, что является важной мерой безопасности.
Прикрепите решетку вентилятора к лицевой стороне корпуса. Снова включите автоматический выключатель. Вернитесь в ванную и проверьте вентилятор, включив переключатель.
Ель / Кевин Норрис

Как установить вентилятор в ванной (сделай сам)

Обновлено: 07 июня 2022 г.

Замените старый шумный вентилятор на тихую и энергоэффективную модель

Следующий проект›

Семейный мастер на все руки

Замените старый шумный вентилятор на вентилятор, который работает бесшумно и очищает воздух быстрее и лучше. Вы часто можете сделать это менее чем за день с небольшим ремонтом потолка или без него.

от экспертов по DIY в журнале Family Candyman

ВРЕМЯ
. замена
Новое поколение эффективных и тихих вытяжных вентиляторов теперь доступно в домашних центрах и от поставщиков систем отопления, вентиляции и кондиционирования воздуха. Новые вентиляторы практически бесшумны. Они также намного мощнее и потребляют меньше энергии, чем старые модели. Их можно даже оставить включенными на полный рабочий день, если вам нужна непрерывная вентиляция. (Большинство обычных двигателей вентиляторов сгорают.) Дополнительные сведения см. в разделе «Покупка бесшумного вентилятора» ниже.
В этой статье мы покажем вам, как демонтировать старый вентилятор для ванны и установить новый тихий. В большинстве случаев вы можете заменить вытяжной вентилятор менее чем за день с минимальным ремонтом потолка или без него. Пока мы на этом, мы покажем вам, как заменить типичный 3-дюймовый. неизолированный воздуховод с намного превосходящим 4-дюймовым. утепленный воздуховод.
Этот проект включает электропроводку, поэтому позвоните своему местному инспектору по электротехнике, чтобы узнать, нужно ли вам разрешение.
Установка вентилятора требует лишь элементарных столярных и электрических навыков. Вам понадобятся основные ручные инструменты, электродрель и электролобзик. Основные операции включают в себя ручную распиловку небольшого отверстия в гипсокартоне, завинчивание шурупов из листового металла в алюминиевые воздуховоды, резку алюминиевых воздуховодов, подъем на крышу и вырезание большего вентиляционного отверстия в крыше, а также отсоединение и повторное подключение электрических проводов. Если вы столкнулись с проблемой, с которой не можете справиться, например, со сложной электропроводкой, тесными зазорами в воздуховодах, повреждением водой крышного вентиляционного отверстия или крутым уклоном крыши, не стесняйтесь обращаться к лицензированному электрику.
Вам придется забраться на чердак и пройтись по крыше, так что будьте осторожны. Наденьте рубашку с длинными рукавами, длинные брюки, ботинки, головной убор и маску от пыли, чтобы защитить себя от пыли и изоляции на чердаке. Находясь на крыше, используйте кровельные кронштейны, кровельные утки или страховочные ремни для надежной опоры и защиты от падения. И если ваша крыша слишком крутая или вы не чувствуете себя там уверенно, наймите профессионала для этой части. Вентилятор для ванны, который мы заменяем, довольно типичен. Он расположен в потолке с доступным недостроенным чердаком наверху.
Вентилятор правильно подключен и подключен к 3-дюймовому воздуховоду. неизолированные воздуховоды на крышу. Если ваш старый блок вентилятора имеет дополнительные функции, такие как свет или обогреватель, который работает от второго выключателя, ваша электрическая проводка будет более сложной. Если повторная проводка вас смущает, обратитесь к лицензированному электрику для уточнения деталей. Если у вас есть второй этаж над вентилятором, измерьте высоту доступного пространства. Новые, более тихие вентиляторы выше старых, по крайней мере, на 7-1/2 дюйма. Хотя он должен вписываться в стандартное пространство между балками пола, проверьте размеры вентилятора, чтобы убедиться в этом.
Если у вас нет чердака наверху, как мы показываем, вам придется выполнять всю установку снизу. Это означает, что вам придется немного разрезать потолок (и залатать его позже!), Чтобы вставить вентилятор и провести воздуховод к настенной вентиляционной крышке. Соединения будут такими же, как мы показываем в серии фотографий. Тем не менее, переход на более крупный настенный вентиляционный колпак может быть более сложным, если у вас есть кирпич, штукатурка или виниловый сайдинг, а не дерево. Если вы не знаете, как действовать дальше, обратитесь за консультацией к специалисту по сайдингу.
Шаг 2: Снимите старый вентилятор
Фото 1: Извлеките старый двигатель в сборе
Отключите питание на главной панели. Потяните вниз крышку решетки и снимите ее. Затем отвинтите или подденьте старый узел двигателя вентилятора с помощью отвертки.
Фото 2: Отсоедините проводку
Снимите электрическую крышку. Аккуратно выдвиньте провода и снимите разъемы проводов. Включите выключатель вентилятора (на стене) и проверьте провода тестером напряжения чтобы убедиться, что питание отключено . Раскрутите провода. Снимите стопорную гайку с троса.
Фото 3: Снимите старый корпус
Поднимитесь на чердак и отвинтите старый корпус вентилятора от балки. Снимаем кабель и вытягиваем проводку. Отсоедините или снимите хомуты, удерживающие воздуховод на корпусе и на крыше.
Перед тем, как начать, вам нужно отключить электричество вентилятора на главной панели. При работающем вентиляторе переверните автоматические выключатели или ослабьте предохранители, пока он не остановится.
Наденьте защитные очки. Потянув вниз и отломив старую решетку, следите за падающими обломками! Вы будете поражены тем, сколько грязи может вылиться. Затем отключите двигатель и извлеките его из корпуса (Фото 1). Он будет удерживаться зажимами или винтами. Носить перчатки. Края могут быть острыми.
Электрические соединения обычно находятся в небольшой соединительной коробке (Фото 2). Проверьте провода на наличие питания с помощью тестера напряжения, чтобы убедиться, что он выключен. Затем отсоедините их.
Далее вам нужно подняться на чердак. Вам понадобится электродрель, отвертка, универсальный нож, ножницы по металлу, кусачки, инструмент для зачистки проводов и рабочий фонарь. Чтобы избежать лишних поездок, носите все инструменты с собой в ведре. Чтобы было легче работать на чердаке, найдите небольшой кусок фанеры, чтобы встать на колени или лечь на него — примерно 2 х 3 фута. Летом работайте утром. Чердаки нагреваются в теплые дни. Сдвиньте изоляцию со старого корпуса вентилятора и снимите корпус (Фото 3). Большинство старых вентиляторов монтируются непосредственно на балку. Винты могут быть трудно удалить. Электродрель упрощает эту задачу.
Внимание! Алюминиевая проводка
Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.
Шаг 3: Установите новый вентилятор и воздуховод
Фото 4. Установите новый корпус вентилятора
Проследите контур нового корпуса вентилятора на потолке над старым отверстием. Увеличьте отверстие с помощью пилы для гипсокартона. Обратите внимание на расположение потолочных балок.
Фото 5: Установка корпуса
Выровняйте корпус вентилятора сверху, убедившись, что корпус правильно ориентирован для воздуховодов и электрических соединений. Затем прикрутите монтажные кронштейны, удерживающие вентилятор, к каждой балке с шагом 1 дюйм. шурупы для гипсокартона.
Фото 6: Присоедините воздуховод
Привинтите 4-дюймовый. алюминиевое колено к выпускному отверстию вентилятора с помощью трех 3/8-дюймовых. саморезы Phillips для листового металла. Будьте осторожны, чтобы не повредить заслонку демпфера внутри. Затем вытащите внутреннюю обшивку гибкого воздуховода, соберите три или четыре металлических кольца и с помощью еще трех винтов прикрепите обшивку к колену.
Фото 7: Закрепите изоляцию
Опустите изоляционную оболочку и затяните 6-дюймовую трубку. металлический зажим на локте. Отрежьте воздуховод по длине с помощью универсального ножа и кусачек и прикрепите 6-дюймовый. кусок прямой алюминиевой трубы до конца с помощью винтов и хомута, оставив открытым около 3 дюймов металла. Используя ножницы по металлу, отрежьте 3-дюймовый. открытый конец алюминиевой трубы под углом, соответствующим уклону крыши.
Фото 8: Подсоедините проводку
Снимите пластину на распределительной коробке и вытяните провода вентилятора. Протяните электрический кабель через предусмотренное отверстие и закрепите его кабельным зажимом. Скрутите электрические провода (белый с белым и красным или черный с черным) и установите разъемы. Прикрепите оголенный медный провод к зажиму заземления или винту на пластине. Сложите провода обратно в электрическую коробку на корпусе и закройте крышку.
Фото 9: Заделка зазора в потолке
Заделка стыка потолка/корпуса силиконом или другим высококачественным герметиком.
Теперь вернитесь в ванную. Приложите основание нового корпуса вентилятора к потолку и нарисуйте новый размер отверстия (фото 4). Большинство новых тихих вентиляторов больше, чем старые вентиляторы. Если нет, то придется латать потолок гипсокартоном. Чтобы упростить вырезание, совместите две стороны с существующим отверстием. Надевайте защитные очки во время резки.
Перед тем, как вернуться на чердак, отрежьте кусок изолированного гибкого воздуховода примерно на 18–24 дюйма длиннее старого воздуховода и отрежьте один кусок 4-дюймового чердака. диам. алюминиевый воздуховод длиной 6 дюймов. Отнесите их на чердак вместе с вентилятором, кронштейнами для крепления вентилятора, алюминиевым уголком, шурупами для листового металла, шурупами для гипсокартона, скобами для электрических кабелей, электрическим зажимом, герметиком и зажимами для воздуховодов. Вам также может понадобиться блокировка для крепления к балкам для поддержки вашего нового корпуса вентилятора.
Вам понадобится помощник, чтобы установить новый вентилятор. Сдвиньте монтажные кронштейны и выдвиньте их на балки. Совместите вентилятор с новым отверстием в гипсокартоне. Затем передайте его вашему помощнику, который будет держать корпус на одном уровне с потолком, пока вы будете прикручивать кронштейны к балкам (фото 5).
После установки вентилятора запустить воздуховоды. Прикрепите алюминиевое колено к выпускному отверстию (фото 6), а лайнер к колену. Затем измерьте и отрежьте гибкий изолированный воздуховод. Идеальный участок воздуховода должен быть как можно более прямым с наименьшим количеством поворотов. Продлите воздуховод от выпускного отверстия до отверстия в крыше, но не растягивайте его так туго, чтобы он не перегнулся. Затем завершите подсоединение изолированного воздуховода к обоим алюминиевым концам (Фото 7).
С нашим вентилятором проводка делается с чердака. Некоторые модели подключаются снизу. В любом случае закрепите электрический кабель на корпусе с помощью стандартного зажима с 6-дюймовым проводом, уходящим в коробку. Снимите 5/8 дюйма изоляции с конца каждого провода и соедините провода (Фото 8). Прикрепите кабель скобами к элементу каркаса в пределах 12 дюймов от кабельного зажима. Вы можете обнаружить, что существующий электрический кабель слишком короткий для подключения к новому вентилятору. Если кабель идет к ближайшей распределительной коробке, вы можете заменить его более длинным отрезком. В противном случае вам придется установить новую распределительную коробку. Если вы не знакомы с правилами электромонтажа, вызовите лицензированного электрика для выполнения этой части. В любом случае проверьте вашу работу у местного инспектора по электрике.
Герметизируйте периметр корпуса вентилятора гибким герметиком (Фото 9). Это имеет решающее значение для уменьшения передачи звука, а также утечки воздуха. Замените изоляцию, убедившись, что она покрывает корпус вентилятора. Осмотрите все свои инструменты, прежде чем вернуться вниз!
Шаг 4: Установите заглушку
Фото 11. Закрепите воздуховод
Протяните руку через отверстие в крыше и потяните вверх угловой конец прямого воздуховода, оставив примерно 3/4 дюйма над поверхностью крыши. Прикрутите его к обшивке на 1/2 дюйма. саморезы по металлу. Заделайте зазор между воздуховодом и черепицей силиконовым герметиком или другим высококачественным герметиком.
Фото 12: Наденьте вентиляционную заглушку
Вставьте новую вентиляционную заглушку под гонты, чтобы обеспечить правильную посадку. Вытащить это. Нанесите кровельный клей на гонты, где будут лежать верхние и боковые фланцы. Гвоздь на месте.
Фото 13: Закройте крышку
Аккуратно поднимите черепицу и прибейте крышку вентиляционного отверстия сверху и по бокам кровельными гвоздями. Нанесите кровельный клей под черепицу по бокам и на верхнюю часть крышки вентиляционного отверстия, а также поверх гвоздей.
Выполнить кровельные работы за один рейс. При работе на крыше вам понадобится новая крышка вентиляционного отверстия, кусок прямого алюминиевого воздуховода (обрежьте один конец, чтобы он соответствовал углу крыши), лобзик, рулетка, кровельный клей, герметик, универсальный нож, кровельные гвозди, 1/2 дюйма. Саморезы для листового металла с крестообразным шлицем, ножницы по металлу, монтировка, столярный карандаш и молоток. Наденьте пояс для инструментов или фартук, иначе вам придется подниматься и спускаться по лестнице, подбирая соскальзывающие вещи!
Если вы не совсем уверены в работе на крыше, установите пару кровельных кронштейнов вместе с 2×10 или прибейте к крыше планку 2×4 в нескольких футах ниже вентиляционного отверстия. Это даст вам более безопасное место для ног, когда вы работаете на крыше.
Замените старую вентиляционную крышку новой. Аккуратно удалите старую, чтобы не повредить черепицу. Они могут быть ломкими, особенно в холодный день. Затем увеличьте старый 3-дюймовый. отверстие, чтобы соответствовать 4-в. воздуховод, используя 4-дюймовый. воздуховод в качестве шаблона. Проем будет иметь овальную форму в направлении ската крыши (Фото 10). Протяните руку через крышу и протяните прямой алюминиевый воздуховод вверх через отверстие так, чтобы его угловой конец выступал на 3/4 дюйма над поверхностью крыши. Прикрутите воздуховод к обшивке (Фото 11). Здесь поможет магнитное сверло. Вбейте кровельный гвоздь в боковую часть воздуховода, чтобы временно закрепить его. Замажьте края герметиком, чтобы конденсат не стекал обратно в воздуховод или под черепицу.
Проверьте сетку и заслонку в новой вентиляционной крышке перед ее установкой, чтобы убедиться, что они на месте. Когда вы закончите, заполните все отверстия от гвоздей, которые вы вставили в крышу, кровельным цементом.
Для завершения работы установите декоративную решетку. Сейчас момент истины. Снова включите питание и прислушайтесь к вентилятору — если вы его слышите!
Приобретение бесшумного вентилятора
Тихий вентилятор имеет показатель «sone» от 0,5 до 1,5. Сон – это мера громкости. Чем меньше число, тем тише вентилятор. Напротив, типичные недорогие вентиляторы для ванны имеют мощность от 2 до более 5 сонов (которые вы легко можете услышать в соседней комнате). Выберите вентиляционную мощность вентилятора, соответствующую размеру вашей ванной комнаты. Чтобы быстро оценить необходимое количество кубических футов в минуту (кубических футов в минуту или количество воздуха, перемещаемого вентилятором), «практическое правило» заключается в том, чтобы умножить длину вашей ванной комнаты на ширину и округлить в большую сторону. Например, 8 х 10 футов. (80 кв. футов) потребуется скорость вентиляции 80 кубических футов в минуту и потребуется вентилятор на 80 кубических футов в минуту. Тихие вентиляторы имеют лучшие двигатели (рассчитанные на непрерывную работу), более прочные корпуса и большие воздуховоды, обычно 4 дюйма. Они стоят значительно дороже, чем стандартные вентиляторы.
Дополнительная информация
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.
4-in-1 screwdriver
Chalk line
Drill/driver — cordless
Drywall saw
Dust mask
Hammer
Jigsaw
Non-contact voltage tester
Pry bar
Utility knife
Перчатки, сигнальная лампа и защитные очки
Необходимые материалы для этого проекта
Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.
1/2 дюйма. саморезы для листового металла
3/8 дюйма.
