Подключение выключателя с подсветкой: схема, устройстово, особенности
Наш комфорт складывается из мелочей. Такая мелкая деталь — подсветка выключателя — а плюсов от нее много. Как выполнить подключение выключателя с подсветкой так, чтобы все работало без проблем, как «подружить» со светодиодными и энергосберегающими лампами, как сделать чтобы это небольшое усовершенствование не «тянуло» много электричества. Обо всем этом — в статье.
Содержание статьи
- 1 Какие бывают выключатели с подсветкой
- 2 Устройство
- 2.1 С диодом
- 2.2 С конденсатором: для экономии электроэнергии
- 3 Как подключить выключатели с подсветкой
- 3.1 Куда подключать провода
- 3.2 Подключение одноклавишного выключателя с подсветкой
- 3.3 Подключение двойного выключателя с подсветкой
- 4 Способы избавления от «моргающих» ламп
Какие бывают выключатели с подсветкой
В электрических выключателях подсветка — это светодиод или неоновая лампочка.
Внешне они мало отличимы, но неонки потребляют меньше электричества, зато создают большее падение напряжения. Для светодиодов минимальный ток свечения 2 мА и падение напряжения 2 В, для неоновых лампочек в подсветке — 0,1 мА и 70 В соответственно. И это стоит учитывать при выборе.
В темноте подсветка на выключателе лишь слегка светится
Еще один важный момент: подсветка выключателя может корректно работать не со всеми видами ламп. Без проблем выключатель с подсветкой работает с лампами накаливания и галогеновыми. А вот с энергосберегающими и светодиодными их лучше не ставить или принять особые меры. Если просто подключить, могут быть проблемы. Наиболее распространенные — не будет гореть подсветка либо в выключенном состоянии будет моргать лампочка.
Светящийся элемент может быть в виде небольшой точки или черты
Если говорить о количестве клавиш, то подсветка может быть на выключателе с любым количеством клавиш: с одной, двумя, тремя или даже четырьмя (если найдете).
Кроме того, они могут быть как на обычных моделях, так и на проходных. Месторасположение светящейся точки тоже разное: на клавише или на корпусе. На клавише может быть вверху или посередине, на корпусе — по центру вверху или внизу.
Устройство
Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.
При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.
При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.
Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).
Принцип работы подсветки в выключателе
Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:
- для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
- для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.
Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.
С диодом
Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.
Вариант подсветки в электровыключателе
При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.
Обратите внимание, что выключатель с подсветкой такого типа будет нормально работать с лампами накаливания. Со светодиодными люстрами или с экономками может работать некорректно.
С конденсатором: для экономии электроэнергии
Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора.
Схема выглядит следующим образом.
Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.
Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.
Как подключить выключатели с подсветкой
Сразу скажем, что подключение выключателя с подсветкой точно такое же, как и моделей без нее. Схемы ничем не отличаются, так как наличие дополнительных цепей подсветки на функции не влияет. По технике безопасности на выключатель заводится фаза — это делается для того, чтобы при выключенном выключателе на контактах патрона не было напряжения.
Нейтраль (ноль) и земля идут напрямую на светильник или люстру. И будьте внимательны: работаем только с отключенным напряжением. Если есть возможность, создайте видимый разрыв — снимите предохранитель или выкрутите пробки. На автомат повесьте табличку, чтобы когда вы копаетесь в проводке, никто не включил питание.
Куда подключать провода
Если выключатель вы держите в руках впервые, вопросов будет много. Перед началом подключения и установки, надо разобраться с конструкцией. Для этого его надо разобрать, рассмотреть что и для чего. В большинстве случаев, чтобы разобрать выключатель, надо снять клавиши. Это касается и именитого Legrand, и производителей попроще типа Viko, и всяких других.
Клавиши на выключателе держатся на пластиковых защелках или штырьках. Обычно достаточно захватить клавишу, потянуть ее «на себя» и немного вниз. Можно попробовать поддеть плоской отверткой. Только чрезмерных усилий не прилагайте. Как только снимете одну клавишу, остальные «пойдут» без проблем.
Снимаем клавиши и рамку
Далее еще надо снять декоративную рамку корпуса. Она держится на паре шурупов, найти и открутить их не проблема. Вот мы и добрались до электрической части. Если внимательно рассмотреть, можно найти клеммы для подключения проводов. В большинстве случаев это медные площадки с винтами. Их легко опознать. Если в вашем выключателе именно такие, при подключении надо зачистить провод от изоляции, просунуть его под винт и контактную пластину, затянуть винт. Затягивать надо с достаточным усилием, но не перестарайтесь. Лучше через полчаса подтяните винты снова — медь немного поддастся под винтом, а вам необходимо создать надежное соединение. Поэтому проверьте соединение еще раз и дотяните его немного.
Есть еще выключатели с подсветкой, в которых разъемы для подключения проводов пружинного типа. Они встречаются у европейских производителей (есть и у Легранда). Работать с ними проще — надо только зачистить провод на 1 см и воткнуть его в нужный разъем. Там находится пружина, которая и обеспечит захват и контакт.
Это проще, но такие модели дороже, да и немного их на нашем рынке.
Разъемы на выключателях Legrand для подключения проводов. Слева — стандартные винтовые зажимы Etika, справа — автоматические зажимы Etika Plus
Подключение одноклавишного выключателя с подсветкой
Одинарные выключатели с подсветкой подходят для небольших люстр — на один-два рожка. Используют их для включения одной группы потолочных светильников — на кухне, в коридоре, ванной и т.д. Схема подключения проста: ноль напрямую подается на светильники от щитка, фаза заводится на одну из клемм выключателя (все равно какую). От второй клеммы провод подается на второй вывод светильника.
Как подключить одноклавишный (одинарный) выключатель с подсветкой: схема
Вроде просто, но как реализовать эту схему на практике? Да все несложно. Количество клемм для подключения проводов зависит от количества клавиш. На одинарном выключателе клеммы всего две, и в подрозетнике для установки выключателя у вас должно быть всего два проводка (двужильный провод).
Так что запутаться невозможно. Ищем клеммы на корпусе выключателя, на одну заводим провод от щитка, на вторую — от люстры. Куда-какой — без разницы, можно даже не проверять. Вот и все, можно включить питание и попробовать, включается освещение или нет.
Подключение двойного выключателя с подсветкой
Схема подключения двухклавишного (двухкнопочного) выключателя с подсветкой, от рассмотренной выше отличается мало. В подрозетник выводится трехжильный провод. По одной из жил поступает питание (фаза), две другие жилы — по одной на группы светильников или группы рожков на люстре. На этом отличия заканчиваются. Правда, подключить провода чуть сложнее — надо найти фазный (при помощи тестера или отвертки-пробника) и его подключить в требуемое гнездо.
Подключение выключателя с подсветкой: схема для модели с двумя клавишами
На двойном включателе есть три контакта для подключения проводов. Фаза, скорее всего, выведена красным или коричневым, а от люстры могут прийти провода одного цвета (могут быть черные или белые).
Перед подключением проверяем наличие фазного напряжения, если надо, маркируем провод (приклеить кусок изоленты, например, покрасить лаком для ногтей, нанести метку маркером). После этого отключаем питание и приступаем к подключению выключателя с подсветкой.
Разберемся с контактами. Как уже говорили, их три. Один — для подключения фазы от щитка, два — для подключения проводов от светильника. Чтобы понять, куда подавать фазу, посмотрите на корпус. Должна быть небольшая схемка или стоять латинская буква L, которой обычно обозначают фазные клеммы. Если схема или надпись есть, подключение выключателя с подсветкой делаем, ориентируясь на эти обозначения.
Если никаких опознавательных знаков нет, можно попробовать зайти с другой стороны. Сверху обычно есть всего один контакт, снизу — два. К верхнему подключаем фазу, которая пришла от щитка, к нижним клеммам — провода от люстры.
Один контакт вверху — сюда заводим фазный провод от щитка. Два контакта внизу — сюда подключаем провода от люстры
После того, как подсоединили провода, включаем питание, пробуем включить свет.
Сначала одну клавишу, затем вторую. Если все работает, подключение выключателя с подсветкой закончено, но его надо еще установить в подрозетник, а потом собрать.
Способы избавления от «моргающих» ламп
Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?
Удобно — не надо искать на стене
Решение проблемы есть и даже несколько.
Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:
Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.
особенности монтажа одно- и двухклавишных выключателей
Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.
Содержание
- Какие бывают выключатели с индикацией включения
- Устройство выключателя с подсветкой
- С диодом
- Для экономии электроэнергии с конденсатором
- Как подключить выключатель с подсветкой
- Куда подводить провода
- Подключение выключателя света с одной клавишей с подсветкой
- Как подключить выключатель с двумя клавишами и подсветкой
- Как отключить светодиод в выключателе
- Как избавиться от «моргающих» ламп и возможные проблемы
Какие бывают выключатели с индикацией включения
Тройной выключатель с подсветкойПодсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно.
Это важно учесть при выборе электрического выключателя.
Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.
Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.
Устройство выключателя с подсветкой
Устройство выключателя с подсветкойПодключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.
Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением.
Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.
Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.
Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.
- Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
- Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.
Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток.
Это неизбежно приведет к пробою светодиода.
Это неизбежно приведет к пробою светодиода.С диодом
Схема подсветки с диодом и с неоновой лампойПервым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.
Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.
Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.
Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.
Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.
Для экономии электроэнергии с конденсатором
Схема подсветки на светодиоде и конденсатореЧтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором.
Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.
Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.
Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.
Как подключить выключатель с подсветкой
Принцип работы выключателяПринцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.
Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод.
Этот показатель обеспечивает ограничительный резистор.
При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.
Куда подводить провода
Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.
Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.
Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.
Подключение выключателя света с одной клавишей с подсветкой
Схема присоединения подсветки к сетиСхема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.
Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.
Как подключить выключатель с двумя клавишами и подсветкой
Схема включения двойной модели с подсветкойСхема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания.
На этом все отличия заканчиваются.
В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.
Как отключить светодиод в выключателе
Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:
- Полностью обесточить квартиру, дом, проверить напряжение на выходе.
- Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
- Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
- С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
- Когда схема соединения была запомнена, провода отсоединяют.
Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.
Как избавиться от «моргающих» ламп и возможные проблемы
Установка резистора в патронеОсновная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:
- Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
- Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
- Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
- Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.
Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.
Выключатель со светодиодом, с подсветкой: устройство, подключение
Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Решить такую проблему вам поможет простое, но в тоже время гениальное изобретение – выключатель с индикатором.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Подсветка не тратит много электроэнергии и не работает, когда свет включен. Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:
- Низкое энергопотребление;
- Отсутствие нагревательных элементов;
- Долговечность – среднее время работы индикатора – более 10 лет;
- Компактные размеры.
Содержание
- 1 Установка выключателя
- 1.1 Подготовка к установке
- 1.2 Установка одноклавишного переключателя
- 1.3 Установка двухклавишного переключателя
Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:
- Одноклавишный;
- Двухклавишный;
- С одним индикатором;
- С несколькими светодиодами.
Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?
Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного. А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Для того, чтобы ограничить параметры тока, используется резистор, который устанавливают в схеме до индикатора. Но как же замыкается при этом схема? А замыкание схемы происходит через все ту же лампу накаливания.
Таким образом, система работает по следующему принципу:
- Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
- При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
- Дальше ток идет через нить накаливания и возвращается в ноль.
Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.
В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.
Подготовка к установке
Установка одноклавишного переключателя
Когда все предварительные работы будут выполнены, можно приступать к монтажу.
- Для начала выведите провода, которые необходимо подключить;
- Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
- После этого присоедините провода к контактам, следите за полярностью;
- Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
- Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
- Последним шагом будет включение электричества и проверка работоспособности.
Установка двухклавишного переключателя
Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:
- Повторите пункты 1 и 2 из предыдущего списка;
- Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
- Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
- Установите все на свои места;
- Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.
Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;как подключить по схеме, устройство, как отключить индикатор и прочее
Выключатели играют в помещениях важную роль — они фактически обеспечивают появление искусственного света. При этом существуют приборы, у которых в выключенном состоянии подсветка в темноте. Это очень удобно, когда входишь в тёмное помещение без окон и сразу же видишь место, где можно включить свет. Но как обращаться с такими выключателями и как их ремонтировать? Об этом мы поговорим в этой статье.
Содержание
1 Устройство выключателя с подсветкой
2 Как подключить прибор с подсветкой: пошаговая инструкция
2.1 Видео по теме: как поменять выключатель с подсветкой
3 Можно ли отключить подсветку и как это сделать
4 Если подсветка сломалась или работает неправильно
4.1 Видео: ремонт двухклавишного выключателя с подсветкой
Устройство выключателя с подсветкой
Для начала разберёмся, что из себя представляет начинка такого прибора. На самом деле, она мало чем отличается от внутренностей обычного выключателя без подсветки. Просто помимо размыкающих контактов, которыми управляют клавиши, здесь есть ещё дополнительная электрическая линия.
Это дополнительная схема подсветки, которая состоит из токоограничивающего резистора и неоновой лампочки или светодиода. Когда выключатель находится в положении размыкания контакта подачи питания на комнатный светильник, ток проходит через линию подсветки, используя спираль лампы освещения как замыкающий элемент цепи.
Если контакт выключателя разомкнут, ток проходит через цепь подсветки и включает светодиод
При этом резистор, находящийся в цепи подсветки, ограничивает проходящий по ней ток, поэтому напряжения не хватает, чтобы зажечь комнатный светильник. А светодиод загорается — ему тока нужно значительно меньше. Когда же выключатель активируется, напряжение начинает действовать исключительно на основную лампу, а подсветка гаснет.
При замыкании контакта выключателя ток начинает проходить по цепи питания лампы (по пути наименьшего сопротивления) и включает её, подсветка при этом гаснет
Исходя из описанного принципа прохождения тока, становится понятно, что правильно такой прибор будет работать только при подключении к фазовому проводу (который всегда под напряжением). Но подробнее о премудростях электромонтажа выключателя с дополнительной цепью поговорим далее.
Как подключить прибор с подсветкой: пошаговая инструкция
Итак, главная аксиома, характерная, вообще-то, для монтажа любого выключателя, состоит в следующем: к прибору размыкания света подводят только фазовый провод.
Это указано в Правилах Устройства Электроустановок (ПУЭ). В противном случае, если питающую линию подвести к люстре, а нулевой провод — к выключателю, человека, меняющего лампы в приборе освещения, может ударить током.
Процесс подключения описываемого узла с подсветкой также мало отличается от алгоритма монтажа обычного выключателя. Приведём его в виде инструкции.
Здесь предполагается, что в гнездо для прибора уже установлен универсальный стакан и подведены провода.
Схема прокладки проводов и подключения их к клеммам выключателя не зависит от наличия в нём подсветки
А вот как выглядит сама инструкция.
- Сначала отключают питающий автомат в щитке квартиры — это строго обязательно.
- Затем снимают клавиши с устанавливаемого прибора. Для этого их аккуратно поддевают сбоку отвёрткой с тонким жалом.
Каждая клавиша (если их на приборе несколько) аккуратно поддевается отвёрткой, заведённой в щель, и отделяется от корпуса
- Руками вытаскивают лицевую пластиковую панельку для облицовки.
После снятия облицовочной панели появляется доступ к основному механизму выключателя
- После указанных манипуляций перед нами механизм прибора, у которого сзади по бокам есть зубчатые металлические усики для крепления в гнезде.
- Оголённый конец питающего провода вставляют в один из контактов и затягивают винт. То же самое проделывают с выходящим звеном — закрепляют в нём линию, идущую от светильника помещения. Порядок подключения проводов в этом случае не имеет значения.
К выключателю должны подходить два провода — от распределительной коробки и от светильника, их нужно подсоединить к контактам на корпусе
- Далее вставляют начинку прибора в стакан внутри стены и затягивают отвёрткой винты, которые давят на усики. Последние и фиксируют выключатель в стакане.
Металлический корпус аккуратно вставляется в подрозетник и крепится к нему двумя винтами
- На завершающем этапе устанавливают лицевую панельку и клавиши обратно.
- Включив автомат в щитке, проверяют работу выключателя. При разомкнутой цепи должна гореть подсветка.
При разомкнутой цепи должна гореть подсветка.Когда питающих автоматов в квартире много, а нужный неизвестен, поступают следующим образом. Договариваются с помощником, он отключает «рубильники» поочерёдно. Хозяин же подставляет отвёртку-тестер жалом к оголённому питающему проводу в стакане. При этом он приставляет палец к торцу ручки пробника. Светодиод в отвёртке погаснет, когда помощник отключит нужный автомат.
Если же после окончания работ оказалось, что подсветка прибора не горит, необходимо демонтировать выключатель, действуя в обратном порядке, и проверить его исправность с помощью мультиметра. Но о диагностике и ремонте прибора с подсветкой поговорим в специальном разделе статьи.
Что касается выключателей с несколькими клавишами и подсвечивающей лампочкой, всё вышесказанное характерно и для них. Независимо от числа клавиш цепь подсветки всегда имеет уже описанное устройство.
Встречаются ещё приборы с дистанционным управлением.
У них есть так называемый приёмный пункт, который монтируется в комнате. Главная управляющая схема может располагаться в щитке. Приёмное устройство напоминает по виду обычный выключатель. Он также может иметь подсветку. Его монтаж осуществляется профессиональным электриком в соответствии с инструкцией, прилагаемой к изделию.
Видео по теме: как поменять выключатель с подсветкой
Можно ли отключить подсветку и как это сделать
Предположим, что работа светодиода нам вообще не нужна. Например, у нас помещение, в котором всегда есть какое-то дополнительное освещение. В таком случае легко превратить прибор с подсветкой в обычный.
Для этого полностью разбираем снятый выключатель по ранее описанному сценарию (то есть снимаем клавиши и убираем облицовку). Затем просто удаляем маленькую лампочку подсветки.
- Если её питающие усики вставлены в соответствующие отверстия, то данный узел достаточно лишь вытащить пальцами на себя.
- Если усики впаяны в устройство, необходимо вооружиться маленьким паяльником и включить его в сеть. Через две-три минуты инструмент нагреется. Теперь нужно аккуратно, держа паяльник исключительно за ручку, коснуться жалом мест пайки. Через некоторое время можно потянуть лампочку на себя.
Для того чтобы отсоединить лампочку, достаточно поочерёдно коснуться разогретым жалом паяльника мест пайки и потянуть её на себя
Если подсветка сломалась или работает неправильно
Если после монтажа или в процессе эксплуатации лампочка внутри выключателя перестаёт гореть, необходимо произвести диагностику и ремонт.
Для этого:
- Демонтируем выключатель, сняв клавиши, облицовку и открутив винтики усов.
- Вытаскиваем концы проводов из контактов, ослабив болтики. Механизм оказывается перед нами.
После отсоединения выключателя от проводов можно получить доступ к сопротивлению и светодиоду, которые составляют цепь подсветки
- Берём прибор, называемый мультиметром.
Мультиметр используется для измерения силы тока, напряжения и сопротивления элементов цепи
- Переключаем его в положение, соответствующее измерению сопротивления со шкалой до 200 кОм (стрелка на центральном переключателе должна указывать на значок «200К» на корпусе прибора). При соприкосновении щупов прибора друг с другом должен появляться звук. Он означает, что электрическая цепь мультиметра не имеет разрывов.
- Подставляем один щуп аппарата к первому выводу светодиода, а другой — ко второму. Если сигнал не раздаётся, значит, узел перегорел.
- По описанному ранее сценарию вынимаем светодиод или выпаиваем его паяльником.
- Покупаем такой же в магазине радиодеталей.
Светодиод для подсветки можно купить в любом магазине радиодеталей
- Если светодиод был просто вставлен в гнездо, то устанавливаем новый лёгким движением руки. В противном случае впаиваем его, действуя в последовательности, обратной выпаиванию. Возможно, здесь понадобится немного припоя.
Может возникнуть вопрос: а как проверять резистор? Но этого делать не нужно. Во-первых, потому что этот процесс гораздо сложнее, во-вторых, указанная деталь ломается очень редко.
После замены светодиода необходимо смонтировать описываемый прибор обратно на штатное место.
Видео: ремонт двухклавишного выключателя с подсветкой
Приборы с подсветкой достаточно надёжны в эксплуатации. Они ни в чём не уступают обычным выключателям, у которых нет дополнительных функций. Установка приборов с подсветкой не вызывает сложностей. Единственный минус — стоимость такого выключателя чуть выше, чем у обычного. Но в итоге решающую роль играет место установки, так что выбор за потребителем.
- Автор: Владимир Молотилов
- Распечатать
Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель.
Поэтому с удовольствием пишу на строительно-ремонтные темы.
Оцените статью:
(6 голосов, среднее: 4.3 из 5)
Поделитесь с друзьями!
схемы для устройства с подсветкой
Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.
Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.
Содержание статьи:
- Как устроен и работает выключатель с подсветкой
- Применение светодиодного выключателя
- Как выбрать светодиодный выключатель
- Как правильно провести монтаж
- Подготовка к установке и обязательные меры безопасности
- Пример монтажа 2-клавишного выключателя с подсветкой
- Почему мигают энергосберегающие лампы
- Как совместить лампы и выключатель
- Выключатель с подсветкой своими руками
- Выключатель с индикатором включения
- Выводы и полезное видео по теме
Как устроен и работает выключатель с подсветкой
Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.
Механизм состоит из следующих элементов:
- одной входной, двух выходных клемм;
- токоограничивающего резистора;
- подвижных контактов.
Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.
Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно
При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.
Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.
По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)
После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю.
Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.
Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)
Применение светодиодного выключателя
Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.
Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш
Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.
Для управления освещением из нескольких мест приобретают специальный с подсветкой.
Как выбрать светодиодный выключатель
Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.
В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.
Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее
Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.
По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.
Но на что действительно нужно обратить внимание, так это на — он указывает на возможность применения оборудования в тех или иных условиях.
Например:
- Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
- Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
- Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.
Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.
Как правильно провести монтаж
Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен.
Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.
Подготовка к установке и обязательные меры безопасности
Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.
Основные правила поведения при работе с электричеством:
- все работы должны проводиться в обесточенной сети;
- недопустимо перегружать электросеть;
- на соответствие к подключаемой сети;
- поврежденный участок сети лучше заменить, а не ремонтировать;
- нельзя прикасаться к подключенному оборудованию мокрыми руками.
Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная.
Для анализа трехфазной сети используют мультиметр.
Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже
Пример монтажа 2-клавишного выключателя с подсветкой
Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.
Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.
Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить
В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.
Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.
Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.
Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки
Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.
Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.
При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши.
Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.
Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.
Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.
Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.
В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора.
В выключенном состоянии должен светиться светодиод (+)
Почему мигают энергосберегающие лампы
Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.
Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев
Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.
Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.
Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.
Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.
Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.
Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.
Как совместить лампы и выключатель
Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).
Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.
Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)
Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.
Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.
Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт
Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии.
Устанавливают его в корпус светильника или в стакан люстры.
При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)
Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:
Выключатель с подсветкой своими руками
В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.
Что для этого понадобится:
- обычный выключатель;
- светодиод с любыми характеристиками;
- резистор на 470 кОм;
- диод 0,25 Вт;
- провод;
- паяльник;
- дрель.
С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем.
Второй провод подсоединяется к катоду светодиода.
Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)
Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.
Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.
Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.
Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса.
Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.
Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)
Выключатель с индикатором включения
Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.
Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.
Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются.
Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.
Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)
Выводы и полезное видео по теме
Инструкция по подключению светодиодного выключателя:
Как установить подсветку своими руками:
Что делать, если энергосберегающие лампы светятся или мигают после выключения:
Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.
Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

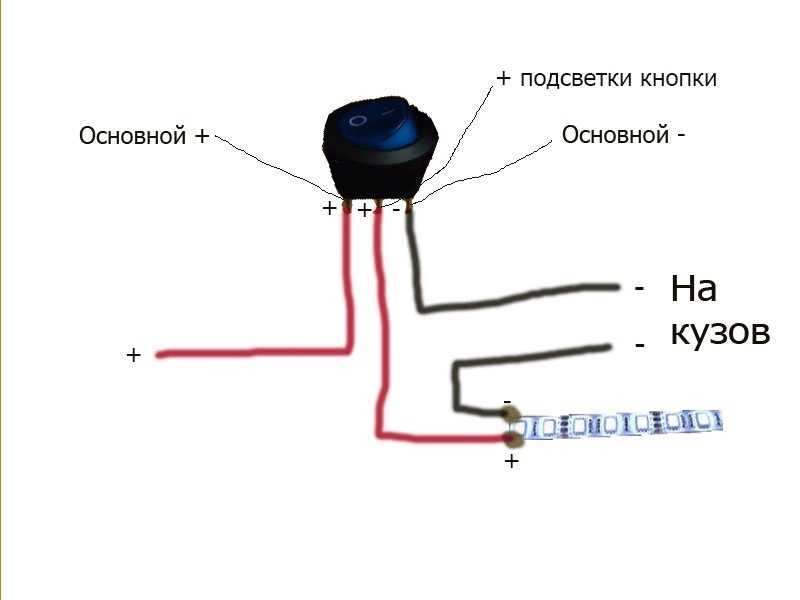

Схема Подключения Выключателя С Подсветкой
Из поликарбоната сделаны клавиши, механизмы, корпус и рамка.
Схема подсветки выключателя на светодиоде и сопротивлении
Виды выключателей в зависимости от типа подсветки
Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор.
При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.
Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.
Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.
Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Схема и принцип действия подсветки с использованием светодиода
Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника.
Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.
Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.
Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.
Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.
Рекомендуем: Требования безопасности при измерении сопротивления изоляции
Как установить выключатель.
Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены.
Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.
Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.
Как подключить выключатель с подсветкой?
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.
Как подключить выключатель света — шаги для однополюсного и трехпозиционного выключателя
istockphoto.com
Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно.
Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и попросить его посмотреть, как она работает, чтобы узнать, как правильно подключить выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.
В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.
В кабелях есть провода, предназначенные для выполнения различных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели.
Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.
Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.
Инструменты и материалы- Однополюсный выключатель освещения (дополнительно)
- 3-позиционный выключатель освещения (дополнительно)
- Отвертка
- Плоскогубцы
- Изолента (для трехпозиционных переключателей)
- Многофункциональный инструмент
Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.Advertisement
Как подключить однополюсный выключатель светаУстали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.
ШАГ 1: Отключите источник питания.Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.
Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.
На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.
ШАГ 2: Снимите старый выключатель света.Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и с крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.
СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света
ШАГ 3: Определите клемму и провода заземления.Обратите внимание на расположение проводов.
- Вы должны увидеть два черных провода, каждый из которых подсоединяется к разным винтам сбоку переключателя. Это так называемые клеммные винты.
- Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
- Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.
Это так называемые клеммные винты.Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.
Реклама
1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нулевые провода 4. Заземляющие провода
ШАГ 4: Отсоедините клемму и заземляющий провод.Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.
ШАГ 5: Проверьте провода на предмет повреждений.
Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.
Поскольку электрические провода со временем испытывают напряжение и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к заменяющему выключателю любая часть провода, которая соприкасается с винтами, не повреждена.
ШАГ 6: Подсоедините провода к новому выключателю.Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.
Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны.
Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.
СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов
ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.
Реклама
ШАГ 8: Проверьте проводку выключателя света.Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.
Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку провода с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом.
налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.
Готово. Теперь пусть загорится свет!
Как подключить трехпозиционный выключатель светаИногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может помочь использование двух трехпозиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.
Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.
СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года
ШАГ 1: Отключите источник питания.
Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.
Реклама
ШАГ 2: Снимите переключатель.С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.
ШАГ 3: Определите провода. В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке.
Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.
Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.
1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод
ШАГ 4: Пометьте общий провод в первой коробке. В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов.
Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!
Advertisement
Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.
ШАГ 5: Определите провода во второй коробке.При такой конфигурации проводки во второй распределительной коробке вы найдете только четыре провода: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.
1. Общий провод 2. Красный контактный провод 3.
Белый провод с черной краской (горячий провод) 4. Провод заземления
После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.
ШАГ 7: Подключите новые переключатели.Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.
- Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
- Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
- Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
- Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
- Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
- Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.
Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.
Объявление
Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.
СВЯЗАННЫЕ: Как заменить выключатель света
Заключительные мысли Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика.
Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.
Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.
Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.
Реклама
Часто задаваемые вопросы о проводке выключателя освещения Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста.
Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.
Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.
В: Может ли неправильное подключение выключателя света стать причиной пожара?Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.
В: Как подключить трехпозиционный выключатель света? Замена существующего 3-позиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе.
Полные шаги смотрите выше.
Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
Advertisement
Как подключить выключатель света — очень просто
Научиться подключать выключатель света — это один из основных навыков, которым должен овладеть каждый домовладелец. Как домовладелец, вам, вероятно, придется много раз заменять выключатель света, и платить электрику не оптимально, если вы можете сделать это всего за несколько минут.
Наши инструкции по подключению стандартного выключателя света, трехпозиционного выключателя и четырехпозиционного выключателя приведены ниже. Важно также прочитать инструкции, прилагаемые к вашему конкретному выключателю света, потому что в приобретенном вами выключателе может быть что-то другое или изменение технологии, которое потребует другой установки выключателя света.
Прежде чем что-либо делать, вам нужно отключить питание выключателя света. Если вы не знаете, какой выключатель питает ваш выключатель, просто включите свет и проверьте каждый выключатель, пока не найдете тот, который выключает свет.
Инструменты, необходимые для подключения выключателя света- Плоскогубцы с иглами
- Инструмент для зачистки проводов
- Отвертка с головкой Philips
- Проволочные гайки
- Изолента
- Черный провод — это горячий или нагрузочный провод
- Белый провод — это нулевой провод
- Неизолированный медный (зеленый) провод — это ваш заземляющий провод
- Красный провод — этот провод используется для 3-х или 4-х позиционных выключателей и соединяет выключатели вместе, чтобы каждый из них мог управлять вашим освещением.
Важно — Если вы заменяете существующий переключатель, убедитесь, что вы не обращаете внимания на то, как он подключен, прежде чем удалять существующие провода. Посмотрите, куда подсоединены черный и белый провода. Если проводов для трехпозиционного выключателя больше, то также проследите, куда были подключены и те. Вы захотите воспроизвести ту же схему проводки при установке нового коммутатора.
Зачистка проводовВо-первых, узнайте, с каким сечением проводов вы работаете. Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите примерно 5/8 дюйма изоляции с провода. Инструмент для зачистки проводов должен иметь место, отмеченное для каждого провода калибра.
Затем согните провод в петлю свиного хвоста, чтобы его можно было легко прикрепить к винтам на выключателе света. У вашего коммутатора могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.
Как подключить стандартный однополюсный выключатель света
Для стандартного однополюсного выключателя света нужно просто присоединить к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя, к вашим светильникам . Выключатель служит для отключения питания от выключателя света.
Белый или нейтральный провод обходит выключатель и идет прямо к вашим фонарям. Этот провод нужен для замыкания цепи.
Заземляющий провод (иногда в зеленой оболочке) должен быть подключен к вашему выключателю и к вашим фонарям.
Когда вы закончите, рекомендуется обмотать переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то ослабнет в электрической коробке.
Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.
Как подключить трехпозиционный выключатель света Трехпозиционный выключатель света — это когда у вас есть два выключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 выключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе со специальным винтом или входом на переключателе, который специально помечен для этой цели.
Трехпозиционные переключатели будут иметь ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.
Белые провода в этой ситуации просто соединены вместе и никогда не касаются выключателей. Черный провод будет подключен к черному винту на выключателе
Основной провод, который будет идти от одного выключателя к другому, должен состоять из 4 проводов (черный, белый, земля и красный).
Ознакомьтесь с приведенной ниже схемой для получения основных инструкций по трехстороннему подключению.
Вот наше видео о том, как подключить трехпозиционный выключатель света
Теперь у вас есть несколько вариантов проволочных гаек. Традиционный винтовой тип, но теперь также и вставные проволочные гайки, что намного проще. Никаких скручиваний, и они занимают меньше места внутри вашей электрической коробки.
Заключение – Как подключить выключатель света
Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть какие-либо вопросы, просто задайте их ниже в комментариях. Если вы используете диммер, ознакомьтесь с нашей статьей о том, как выбрать диммер , прежде чем совершить покупку.
Похожие вопросы Нужен ли мне электрик для установки выключателя света?
Установка выключателя света — это то, что может сделать любой домовладелец, если вы умеете работать с электричеством. Если вы не уверены в себе, то обязательно наймите электрика.
Имеет ли значение, какой провод куда идет на выключателе?
Важно правильно подключить выключатель света и в соответствии с его инструкциями. Если вы неправильно подключите выключатель, можно серьезно повредить выключатель или прибор и даже вызвать пожар.
Подключен ли горячий провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод — нет. Есть некоторые установки выключателей света, у которых также есть нейтральный провод, идущий к выключателю.
Трудно установить 4-позиционный выключатель света?
Установка 4-позиционного выключателя более сложна и намного проще при новом строительстве.
50 основных вопросов по освещению
Как правильно выбрать лампочки
Сколько розеток в 20-амперной цепи?
Как заменить однополюсный настенный выключатель
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 15.06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Кевин Норрис
Обзор проекта
Однополюсные настенные выключатели используются в схемах, где свет (или группа огней) управляется с одной стены. Однополюсные выключатели также могут управлять техникой или электроникой. Например, однополюсный переключатель можно использовать для управления питанием в розетке, питающей торшер, стереосистему или видеосистему.
Однополюсные выключатели на сегодняшний день являются наиболее распространенным типом переключателей в доме, и, поскольку они широко используются, рано или поздно один из них, вероятно, выйдет из строя. Замена стандартного однополюсного выключателя — одна из самых простых проблем с проводкой. Но любой ремонт электрооборудования связан с некоторым риском поражения электрическим током, поэтому важно иметь базовое представление о электрических цепях, чтобы выполнить этот ремонт.
Настенный выключатель — это устройство, контролирующее протекание тока через «горячий» провод электрической цепи под напряжением. В открытом (ВЫКЛ.) положении переключатель останавливает подачу тока от источника к осветительному прибору или другому устройству. При переключении в замкнутое (ВКЛ.) положение выключатель восстанавливает протекание тока по всей цепи, позволяя загораться светильнику или работать прибору.
Примечание: много лет назад было обычным делом найти «переключенных» нейтралов. Практика теперь не разрешена кодексом. Переключение нейтрали приведет к поломке нейтрали и заставит свет не гореть, однако это оказалось небезопасной практикой. Также важно отметить, что многие из новых интеллектуальных переключателей, даже при работе из одного места, будут иметь нейтральное соединение, чтобы обеспечить работу внутренней электроники устройства.
Существует несколько различных типов переключателей, которые можно использовать в разных конфигурациях. Например, трехпозиционные переключатели используются, когда вы хотите управлять светильником с двух разных точек на стене, а четырехпозиционный переключатель используется в сочетании с тремя -way переключатели, когда вы хотите управлять освещением (или другим устройством) из трех или более мест. Но большинство настенных выключателей в вашем доме относятся к однополюсному типу, когда выключатель управляет светом (или группой светильников) или устройством (например, измельчителем мусора) с одной стены.
При визуальном осмотре однополюсного выключателя вы увидите пару винтовых клемм вдоль боковой стороны выключателя, каждая из которых подключена к горячему проводу — одна подходит к месту выключателя от источника (вверх по течению), а другая идет вперед. к осветительному прибору или прибору, расположенному ниже по цепи. Внешний вид проводки внутри электрической коробки может различаться в зависимости от конфигурации цепи и возраста системы проводки, но важно помнить, что провода, подключенные к боковой стороне переключателя, оба являются проводами под напряжением. В случае однополюсного выключателя эти провода взаимозаменяемы — нет никакой разницы, какой провод к какому винтовому зажиму подсоединен.
Внутри переключателя находится металлический проход, который закрывается, когда переключатель находится в положении ВКЛ, и открывается, чтобы прервать поток энергии, когда переключатель выключен. В конце концов, эта дорожка или пружины, которые управляют дорожкой, изнашиваются, и в этот момент вам нужно будет заменить переключатель.
В дополнение к соединениям с горячим проводом новые однополюсные выключатели также имеют зеленый заземляющий винт, который должен быть подключен к системе заземления цепи. У старых однополюсных переключателей может не быть этого заземляющего винта, но при замене такого переключателя важно установить это заземляющее соединение на новом переключателе. То, как вы это сделаете, может различаться в зависимости от того, как заземлены электрические цепи вашего дома. Обычно достаточно просто соединить заземляющий винт переключателя с заземляющими проводами цепи.
Смотреть сейчас: объяснение 5 основных типов электрических выключателей
Оборудование/инструменты
- Отвертки
- Бесконтактный тестер напряжения
- Инструмент для зачистки проводов (при необходимости)
- Плоскогубцы с тонкими губками (при необходимости)
Материалы
- Стандартный однополюсный выключатель света
- Заземляющий провод косички (при необходимости)
- Соединитель проводов (при необходимости)
Ель / Кевин Норрис
Отключить питание
Отключите питание цепи выключателя, выключив автоматический выключатель в сервисном щитке (коробке выключателя) вашего дома.
Если на вашей панели вместо автоматических выключателей установлены предохранители, отвинтите соответствующий предохранитель и снимите его с панели.Будьте осторожны, доверяя этикеткам или указателям цепей внутри вашей электрической панели. Очень часто маркировки цепей бывают неправильными, поэтому всегда проверяйте питание после отключения цепи.
Ель / Кевин Норрис
Тест на мощность
Выверните два винта на крышке переключателя и осторожно снимите крышку. Используйте бесконтактный тестер напряжения, чтобы проверить все провода в распределительной коробке, чтобы убедиться, что питание отключено. Кроме того, прикоснитесь к каждой из боковых винтовых клемм переключателя щупом тестера. Если в любой момент тестер загорится, указывая на наличие напряжения, вернитесь к сервисному щитку и отключите нужный выключатель; затем повторно проверьте провода, чтобы убедиться, что питание отключено.
Ель / Кевин Норрис
Удаление старого переключателя
Открутите два винта, которые крепят переключатель к коробке.
Осторожно вытащите переключатель из коробки и еще раз проверьте его, чтобы убедиться, что питание отключено от цепи, питающей переключатель.Ель / Кевин Норрис
Подсказка
Если ваш переключатель с регулируемой яркостью, он будет иметь совершенно другой вид. Диммерные переключатели имеют более крупный корпус и обычно подключаются к цепи проводами и разъемами, а не винтовыми клеммами. Если вы заменяете диммерный переключатель, обязательно купите подходящую замену.
Осмотрите и отсоедините проводку переключателя
Обратите внимание на проводку переключателя. Под каждой винтовой клеммой должен быть только один провод. Один из них, скорее всего, будет черным или белым, это провод питания от источника питания. Другой может быть черным, красным или белым, в зависимости от возраста системы и расположения переключателя в цепи, но он всегда служит проводом горячего тока в конфигурации переключателя. Клеммы переключателя взаимозаменяемы, поэтому нет необходимости определять, какой из них какой.
Если к выключателю подсоединен белый провод, возможно, вы видите конфигурацию контура выключателя, где выключатель является последним устройством в электрической цепи. В этом случае белый провод используется в качестве горячего провода, и он должен быть помечен язычком черной или красной изоленты. Если нет, то можно добавить эту вкладку при замене.
Если в коробке есть другие белые провода, не подключенные к выключателю, это нулевые провода цепи, которые просто проходят через коробку; их следует оставить как есть.
Ослабьте каждую винтовую клемму и снимите провод цепи. Если ваш коммутатор подключен через вставные разъемы для проводов на задней панели коммутатора, вы можете освободить провода, вставив небольшой гвоздь или отвертку в размыкающий паз рядом с вставным разъемом. Электрики считают вставные соединения некачественными, поэтому при установке нового переключателя лучше всего использовать соединения с винтовыми клеммами.
Ель / Кевин Норрис
Совет
Некоторым «умным» переключателям, которыми можно управлять со смартфонов и других беспроводных устройств, для поддержания беспроводного соединения требуется нейтральный провод.
Установите их в соответствии с указаниями производителя.Подключите новый однополюсный переключатель
Подсоедините зеленый заземляющий винт на коммутаторе к оголенному медному или зеленому заземляющему проводу цепи. Если в цепи есть только один заземляющий провод, то его можно подключить непосредственно к заземляющему винту выключателя. Если имеется два провода заземления, прикрепите косичку заземления к заземляющему винту коммутатора и соедините косичку с проводами заземления цепи с помощью соединителя проводов. Косичка также является методом, используемым для соединения металлической электрической коробки с заземляющими проводами цепи — косичка не нужна с пластиковой электрической коробкой.
Осмотрите конец каждого провода горячей цепи. Он должен иметь от 1/2 до 3/4 дюйма оголенного провода на конце и должен быть сформирован в виде крючкообразной петли. Если конец провода в плохом состоянии, обрежьте оголенный конец; затем зачистите примерно 3/4 дюйма изоляции, используя инструмент для зачистки проводов.
Согните конец каждого провода в С-образную петлю и оберните ее вокруг винтовой клеммы на переключателе по часовой стрелке. Плотно затяните винты.Потяните за все соединения, чтобы убедиться, что они затянуты.
Ель / Кевин Норрис
Завершить задание
Аккуратно уложите провода в электрическую коробку, затем закрепите переключатель в коробке двумя крепежными винтами. Установите на место крышку переключателя. Восстановите питание цепи, включив автоматический выключатель (или переустановив предохранитель). Проверьте переключатель на правильность работы.
Ель / Кевин Норрис
Как выбрать тип настенного выключателя
Подключение выключателя и розетки безопасным и простым способом
Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей
Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или получить партнерскую комиссию, если вы покупаете что-то по нашим ссылкам . Рейтинги и цены точны, а товары есть в наличии на момент публикации.
Как подключить трехпозиционный выключатель света
Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.
1 / 24
Покупка диммерного переключателя
Диммерные переключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования. Тем не менее, проверьте следующие ключевые параметры:
- Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
- Однополюсный или трехходовой. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
- Легкий тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.
2 / 24
Не перепутать горячие и нейтральные провода
Подсоединение черного провода накаливания к нейтральной клемме розетки создает опасность поражения электрическим током со смертельным исходом. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.
Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.
3 / 24
Не обрезайте провода слишком коротко
Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.
Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.
4 / 24
Будьте уверены, что питание отключено
Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или щелкнули автоматическим выключателем — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!
5 / 24
Найдите автоматические выключатели
Вместо того, чтобы бежать наверх, пусть Rolling Stones поможет вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах. Прежде чем выполнять какую-либо проводку, подключите радиостанцию к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.
6 / 24
Не устанавливайте розетку с тремя разъемами без заземления
Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.
Если вы обнаружите трехконтактную розетку в незаземленной коробке, проще всего заменить ее двухконтактной розеткой, как показано на рисунке.
7 / 24
Не подключайте GFCI назад
Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.
8 / 24
Пластины большого размера скрывают ошибки
При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.
9 / 24
Поставка Надлежащая опора для розеток и выключателей
Ослабленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.
Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.
10 / 24
Встраиваемые коробки за поверхностью стены
Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.
Для решения достаточно просто установить металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.
11 / 24
Используйте инструмент для зачистки проводов без косоглазия
В девяноста процентах случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.
12 / 24
Family Handyman
Оберните провода по часовой стрелке вокруг клеммных винтов
Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта. Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.
13 / 24
Аккуратно упакуйте коробки
Вот как содержать провода в чистоте и компактности: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.
14 / 24
Скрутите концы кабеля UF
Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив. Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.
15 / 24
Снимите оболочку
Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку — другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.
16 / 24
Соедините несколько светильников вместе
Коробка с тремя выключателями достаточно тесная без добавления дополнительных проводных соединителей и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным. Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.
17 / 24
Установка розетки вверх или вниз
Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.
Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.
18 / 24
Используйте инструменты с четырьмя ключами
Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:
- Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
- Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
- Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
- Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.
19 / 24
Использование косичек на розетках
На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.
20 / 24
Интеллектуальным коммутаторам может потребоваться нейтральный провод
Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции. Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.
Прежде чем покупать новый выключатель, достаньте старый из коробки — предварительно убедившись, что питание отключено, — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали.
21 / 24
Используйте розетку с защитой от несанкционированного доступа
В попытке снизить риск поражения электрическим током и пожара Национальный электротехнический кодекс требует наличия определенных типов розеток в определенных местах. Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.
В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.
22 / 24
Не экономьте на выключателях и розетках
Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.
23 / 24
Совместите отрывной язычок с оригинальным выпускным отверстием
Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны. Или, если верхняя и нижняя розетки дуплексной розетки питаются от двух разных цепей, контакт горячей и, возможно, нейтральной клеммы будет удален. В любом случае, когда вы заменяете старую розетку, проверьте, удалены ли выступы, и если да, отломайте выступы на новой розетке, чтобы они соответствовали друг другу. Возьмите язычок концом плоскогубцев или инструмента для зачистки и покачайте его вверх и вниз, чтобы сломать.
24 / 24
Идентификация проводов с неровностями
Избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они закрыты гипсокартоном после подключения выключателя. Многие электрики используют «код» для маркировки проводов, и вы тоже можете. Вот один пример. Неплотно оберните «путешественники» трехпозиционного переключателя и плотно обмотайте их общим проводом для облегчения идентификации в дальнейшем.
Первоначально опубликовано: 15 ноября 2019 г.
Как заменить выключатель света
Обновлено: 13 сентября 2021 г.
Домашнее обслуживание для чайников
Изучите книгу Купить на Amazon
Не ждите часами следующего доступного электрика — замена выключателя света является справедливой легкий. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода. Вы можете легко ослабить винты на боковой стороне устройства с помощью стандартной отвертки (вращая против часовой стрелки), но вам может быть сложно извлечь провода из задней части устройства.Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в паз под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:
Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.
Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.
Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.
Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!
Замена однополюсных выключателей света
Если на корпусе выключателя есть тиснение «Вкл.» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подсоединенными проводами.
К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.
Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.
Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.
Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.
Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.
Чтобы подключить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью длинногубцев. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, сила затягивания винта по часовой стрелке заставляла петлю плотнее оборачиваться вокруг винта.
Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Замена трехпозиционных выключателей света
Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе, и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.Чтобы заменить трехпозиционный переключатель, выполните следующие действия:
Отключите питание выключателя на панели цепи или предохранителя.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя.
Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.
Снимите провода с выключателя.
Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.
В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.
Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.
Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Замена четырехпозиционных выключателей света
Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.Отключите питание выключателя на щитке или блоке предохранителей.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).
Отметьте расположение четырех проводов лентой, чтобы их можно было заменить на новом выключателе; затем отсоедините провода от переключателя.
В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.
Подсоедините провода к соответствующим клеммам нового переключателя.
Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.
Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.
Прикрутите пластину переключателя и включите питание.
Замена выключателей на диммер
Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры. Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи утопленных ламп может перегрузить диммер.
Отключите питание выключателя на панели цепи или предохранителя.
Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.
Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.
Снимите провода со старого выключателя.
Диммерные переключателиобычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.
Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из переключателя диммера, с цветными проводами, которые были присоединены к клеммам на старом переключателе.
Сначала скрутите провода вместе, а затем закрутите гайку.
Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.
Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.
Прикрутите пластину переключателя.
Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.
Включите питание.
Об этой статье
Эту статью можно найти в категории:
- Электрика,
Как подключить выключатель света
Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности
» Дом » Схемы подключения выключателей света
| Резюме: Простая для понимания проводка выключателя света — полностью объясненная проводка выключателя света со схемами и изображениями с пошаговыми инструкциями, которые помогут вам. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Очень полезный сервис для выхода в Интернет. Чердак от Shercock, Великобритания
Основные сведения о выключателе света для домашней электропроводки
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь! Обратите внимание: чтобы проиллюстрировать проводку этих переключателей, Распределительные коробки и коробки для приспособлений не показаны, но явно необходимы для каждого приложения.
На этих схемах показано использование проводки Romex. метод.Эти кабели Romex содержат проводник заземления, который требуется также для всех приложений.
Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.Если вы используете металлические коробки, заземляющий проводник должен быть присоединен к каждой коробке с помощью заземляющий винт с резьбой или прилагаемое крепление. Рамки выключателей которые имеют заземляющий винт, должны быть прикреплены к заземляющему проводнику как требуется.
стиль=»очистить: слева»>
Инструкции
Пояснения к электрической схеме №1
- Проводка переключателя показывает, что источник питания (Power In) начинается с распределительной коробки.
- Цепь электропроводки входит в распределительную коробку
- Черный провод — вход питания (источник) подключается к одной из винтовых клемм переключателя
- Проводка светильника выходит из распределительной коробки
- Черный провод — проводка выхода питания подключается к другой винтовой клемме переключателя
- Сращивание белых нейтральных проводов
- Провода заземления сращиваются и соединяются с выключателем и коробкой
ПРИМЕЧАНИЕ.
- Потолочные светильники
- Розетка, управляемая выключателем
- Полугорячая настенная розетка
- Потолочный вентилятор и светильник
- Стандартный тумблер
- Плоский кулисный переключатель
- Диммер
- Некоторые переключатели домашней автоматизации
Подробнее о проводных переключателях |
|
|
| ||||||||||
|
|
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
| Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
