Как подключить циркуляционный насос к электросети

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

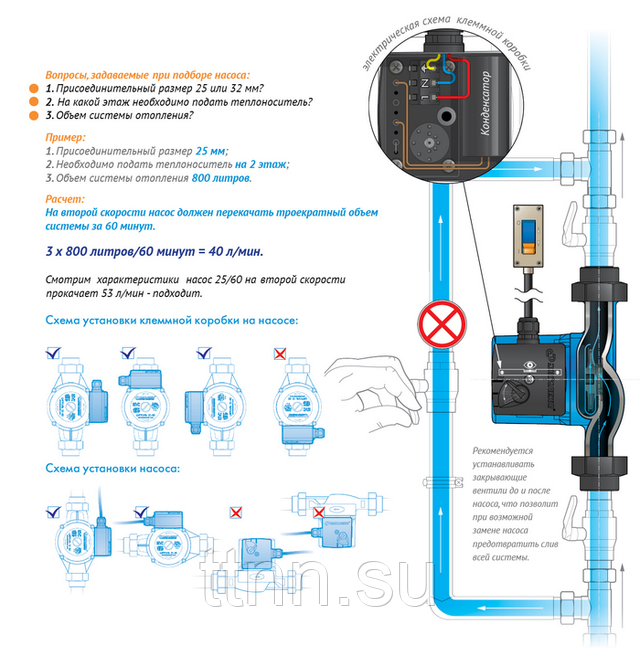

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Схема подключения циркуляционного насоса через источник бесперебойного питания ИБП выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

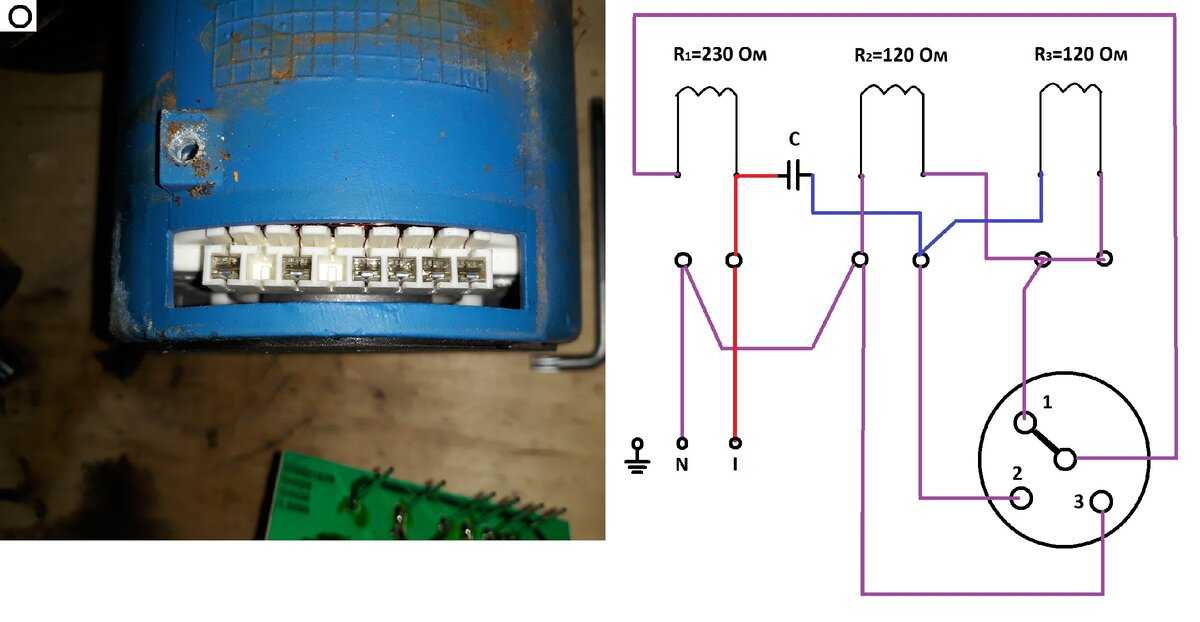

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как правильно подключить насос к отоплению естественной циркуляцией для отбора теплоносителя для евро батореи

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Здравствуйте. Два насоса лучше последовательно друг за другом ставить или между ними должно быть какое то расстояние?

Больше смысла, если два циркуляционных насоса разнесены. Движение теплоносителя будет более равномерным.

У меня 2 насоса возле котла,один в подаче,другой в обратке.Общая длина около 150 м.работают 8 лет.

Никто не говорил, что один за другим ставить нельзя. Можно и работают они без проблем. Но можно и разнести.

У меня дом 2 этажа раньше отопление было : трубы по всему дому ф80 пол тоны воды котел Дани сейчас переделали отопление труба ф25 батареи металл плоские насос почемуто врезали в обратку хотя раньше был врезан в подачу дальнее крыло верхнего этажа не греет может это зависеть от установки насоса?

Надо смотреть всю схему

В принципе, в обратку или в подачу установлен циркуляционный насос — не важно. Главное, чтобы его мощности хватало

А вот из-за недостатка мощности может дальнее крыло и не греет.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

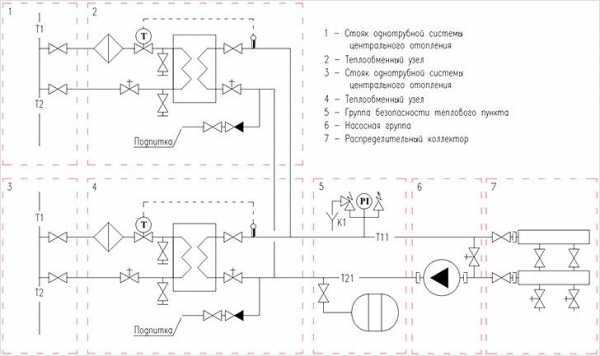

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии.

Второй способ предпочтительней, хотя и требует дополнительных затрат.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

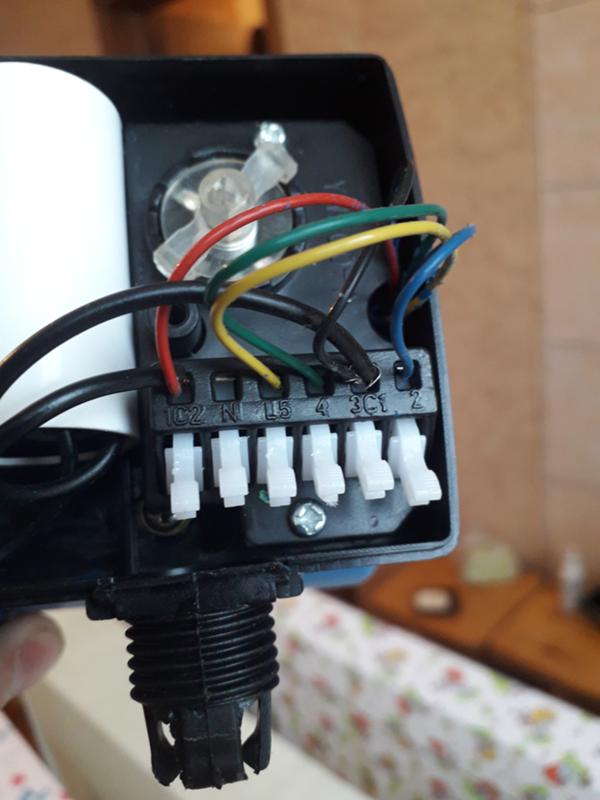

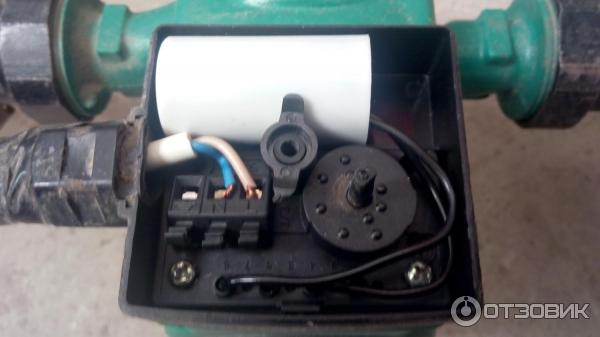

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

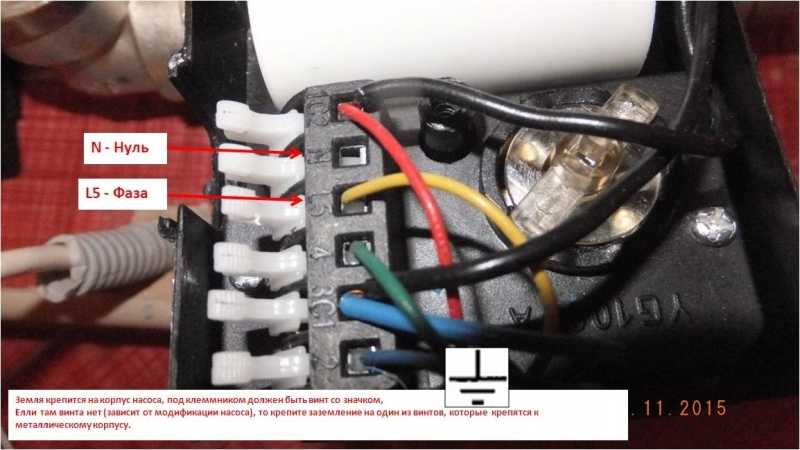

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

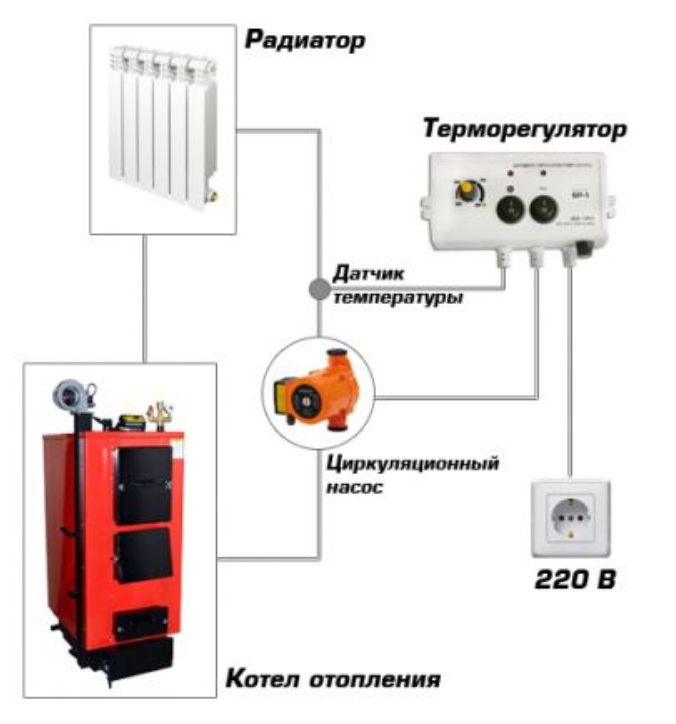

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

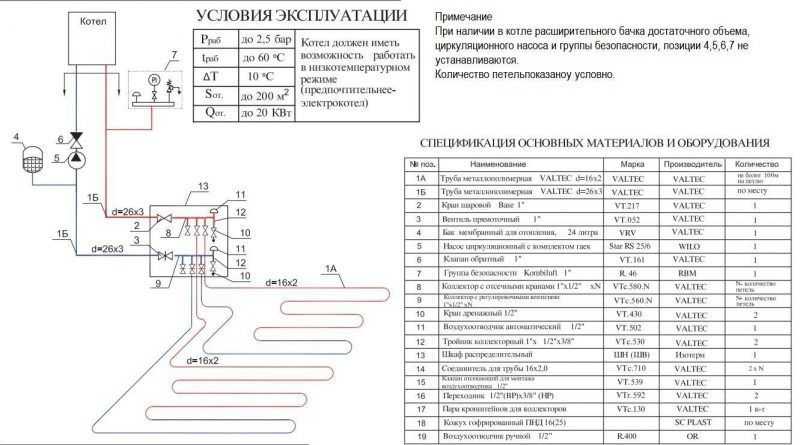

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

— настенный котел для теплых полов;
— коллекторный шкаф;
— запорные вентили;
— компрессионные фитинги;
— циркуляционный насос;
— термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

Монтаж водяного теплого пола
как соединить теплый пол

Как подключить циркуляционный насос к электричеству

Содержание

Как правильно подключить насос отопления к электросети?
Преимущества установки насосов отопления
Подготовка к установке насоса для отопления
Основные правила монтажа насоса
Монтаж насосов Вило
Как установить циркуляционный насос
Что такое циркуляционный насос и для чего он нужен
Куда ставить
Принудительная циркуляция
Естественная циркуляция
Особенности монтажа
Подключение к электропитанию
Совет 1: Как подключить циркуляционный насос
Совет 2: Как подключить бойлер косвенного нагрева
Совет 3: Как подключить теплые полы к котлу
Совет 4: Как установить насос на отопление
Совет 5: Куда ставить насос в отопление

Как правильно подключить насос отопления к электросети?

Централизованное теплоснабжение не всегда обеспечивает помещение необходимым теплом. В связи с этим многие предпочитают устанавливать автономные системы отопления. Но частой проблемой децентрализованного отопления является неравномерное распределение тепла. Например, в котле вода закипает, а в дальних комнатах температура батарей может быть невысокой. Некоторые предпочитают замену радиаторов отопления. Но большинство, для выхода из подобной ситуации, устанавливают циркуляционные насосы. Это позволяет повысить эффективность работы всей отопительной системы и равномерно прогреть все помещение.

Монтаж насосов для отопления выполняет специалист. Но можно проделать эту работу и самостоятельно. Главное знать некоторые нюансы данного процесса и придерживаться ряда рекомендаций. Для тех, кто не знает, как правильно поставить насос в систему отопления, данная статья будет очень полезной. В ней подробно описан алгоритм подключения такого оборудования и рассмотрены особенности монтажа насоса вило.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

увеличение теплоотдачи;
равномерное распределение тепла между всеми отапливаемыми комнатами;
повышение экономичности отопительной системы;
исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Куда ставить

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Принудительная циркуляция

Установка циркуляционного насоса в систему с принудительной циркуляцией

Естественная циркуляция

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Особенности монтажа

Подключение к электропитанию

Схема электрического подключения циркуляционного насоса

Куда подключать кабель электропитания

Как подключить циркуляционник к электричеству через стабилизатор

Идея правильная — слишком длинная трасса для одного насоса.

Совет 1: Как подключить циркуляционный насос

Устанавливать циркуляционный насос рекомендуется с горизонтально расположенным валом. В случае, если вы устанавливаете насос с вертикальным расположением вала (то есть, электродвигателем вверх) возможно скапливание в нем воздуха, который будет препятствовать смазке подшипников. Монтаж насоса можно производить как на обратной трубе. так и на подающей трубе отопления дома. Исключите во время монтажа возможные механические напряжения!

Подберите место, куда вы будете устанавливать насос. Нужно выбирать его с учетом того, чтобы в будущем доступ к насосу не был затруднен. Устанавливают насос после всех работ над системой, поэтому установка его должна стать завершающим этапом в монтаже системы отопления. Если система отопления уже использовалась, ее нужно тщательно промыть.

Отрежьте трубу там, где вы планируете установить насос, и приварите к ней соединение для запорной арматуры. Перед циркуляционным насосом и после него необходимо устанавливать запорную арматуру – это нужно для удобства снятия насоса, для чистки или ремонта. Предусмотрите также удаление воздуха, если вы хотите, чтобы насос работал долго и надежно.

Приварите насос в такой последовательности: запорная арматура – насос – запорная арматура. При монтаже соблюдайте направление потока воды или другого теплоносителя, а также указательные стрелки на корпусе насоса. После окончания сварочных работ проверьте герметичность швов и заполните систему отопления теплоносителем.

Подсоедините шнур питания к насосу. Подключение электрической части насоса должно производиться с учетом всех действующих технических норм и правил. Минимальное расстояние электрического кабеля между осями контактов должно быть 3 мм, а сечение не менее 0,75 мм кв. Кабель должен быть снабжен выключателем или штекером. Включите кабель в розетку.

Совет 2: Как подключить бойлер косвенного нагрева

Подбирая бойлер косвенного нагрева, обязательно учитывайте мощность теплообменника вашего котла, так как если мощность его у бойлера окажется больше, чем у котла, тогда вы рискуете остаться без отопления. Мощность теплообменника бойлера должна быть адекватна производительности насоса.

При установке настенного бойлера косвенного нагрева закрепляйте его таким образом, чтобы его низ находился выше, чем верхняя точка котла и радиатора. Если не позволяет планировка помещения, постарайтесь максимально приблизить его расположение к идеальному, так как чем ниже он будет расположен, тем медленнее будет нагреваться в нем вода. Если вы решили установить бойлер косвенного нагрева, то учтите, что температура его нижней части будет равна температуре обратки системы отопления.

Бойлер косвенного нагрева
подключение бойлера косвенного нагрева

Совет 3: Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

— настенный котел для теплых полов;
— коллекторный шкаф;
— запорные вентили;
— компрессионные фитинги;
— циркуляционный насос;
— термостат (желательно, хотя не обязательно).

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

После этого включайте систему, проверьте ее работу.

Монтаж водяного теплого пола
как соединить теплый пол

Совет 4: Как установить насос на отопление

Индивидуальное отопление в квартире, в производственном помещении, в офисе или доме, гораздо экономичнее централизованного. Это зависит прежде всего от расстояния, которое проходит теплоноситель от котла до радиаторов отопления. Существуют два основных способа использования такой системы: с естественной циркуляцией и принудительной. В последнем случае главным в ней является циркуляционный насос, который прокачивает теплоноситель по магистрали.

— герметик;
— резиновые или силиконовые прокладки;
— набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Совет 5: Куда ставить насос в отопление

Источники: http://spetsotoplenie.ru/nasosy-dlya-otopleniya/obsluzhivanie-nasosov/kak-pravilno-podklyuchit-nasos-otopleniya-k-elektroseti.html, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa, http://www.kakprosto.ru/kak-74630-kak-podklyuchit-cirkulyacionnyy-nasos

Как вам статья?

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления
Выбор места врезки прибора в систему
- Где можно поставить насос?
- Бывают ли исключения из правил?
- Отопление с группой отдельных магистралей
Схемы для разного типа систем
Насос и котел на твердом топливе
Схема монтажа насоса
Установка дополнительного оборудования
Правила подключения к электропитанию
Выводы и полезное видео по теме

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие — с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

при обогреве дома участвует более одного котельного агрегата;
если в схеме обвязки присутствует буферная емкость;
система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
при использовании гидроразделителя;
когда длина трубопровода более 80 метров;
при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

через устройство ;
подсоединение к сети вместе с бесперебойником;
питание насоса от системы автоматики котла;
с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса — ваш опыт будет полезен многим читателям.

выбор схемы и инструкция по подключению

— —

Планируете обустройство водяного отопления частного дома? Хотите усовершенствовать существующую систему? Если котел работает исправно, а батареи чуть тёплые, подключение насоса отопления может исправить ситуацию.

В этой статье мы рассмотрим, какие преимущества даёт системе отопления насос, циркуляция принудительного типа, какая схема монтажа лучше, как подключить циркуляционный насос к котлу и электричеству.

Содержание статьи

Основные преимущества применения насосов отопления
Схема подключения
Подключение в систему отопления
Подключение к электричеству
Ошибки при подключении

Для длинной и сложной по форме схемы отопления дома насос крайне необходим.

С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:
  Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях;
  Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности;
  Магистраль с минимальным уклоном выглядит эстетичнее;
  Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров;
  Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка;
  Котёл работает эффективнее, экономнее.

Основной недостаток систем с принудительной циркуляцией – энергозависимость. Нивелировать его можно через ИБП или бензогенератор электроэнергии. Той же цели служит подключение насоса в систему отопления смешанного типа, которая работает как с принудительной, так и с естественной циркуляцией.

При выборе нагнетателя важнейшая характеристика – максимальная производительность. Чтобы рассчитать, как сделать насос отопления эффективным, не переплачивая, умножьте тепловую мощность (100 кВт на 1 кв. м.) на коэффициент 0,86.

Разделите полученное число на разницу температур между трубами подачи и обратки. Полученное число – пропускная способность в час.

Схема подключения насоса системы отопления

Не утихают споры по поводу того, в каком месте лучше подключить насос в систему отопления: в линию подачи или обратки.

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:
  оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя;
  остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения;
  труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна;
  такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

Интересно, что при подключении циркуляционного насоса, встроенного в котёл схема противоположна: там он на трубе подачи.

Главный критерий выбора точки, где провести подключение циркуляционного насоса – удобство обслуживания. Через некоторое время понадобится его снять для профилактики, а возможно – и срочная замена насоса в системе отопления. Рука с ключом должна поместиться и свободно двигаться, откручивай гайки-американки.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

1. С твердотопливным котлом лучше монтаж в обратку. Это продлит период от закипания теплоносителя в котле до аварийной остановки и возможного взрыва системы с 5 до 20 – 30 минут. Этого достаточно, чтобы хозяин среагировал или уголь, дрова погасли и начали остывать после автоматического закрытия заслонки.

2. Дополнительно в системах с твердотопливным котлом схема монтажа насоса включает байпас из трубы подачи, через трехходовой клапан, прямо перед нагнетателем.

3. В больших системах каждый насос отопления циркуляционный подключения требует к контурам, длиной не более 80 м.

4. При использовании гидрострелки подключение циркуляционного насоса каждого контура к системе отопления проводят сразу после неё.

5. Дополнительно требуется подключение насоса отопления в частном доме для каждого коллектора или контура подогрева полов, косвенного бойлера, или второго котла, подключенного параллельно.

6. Схема циркуляционного насоса отопления позволяет расположить его на вертикальной, горизонтальной или даже наклонённой трубе.

7. Не требуется устанавливать или следует снять насос отопления следует при монтаже котла со встроенным нагнетателем.

Схема подключения насоса системы отопления всегда одинакова. С двух сторон он ограничивается запорными кранами, чтобы замена насоса не требовала слива теплоносителя из трубопроводов.

При варианте подключения насоса отопления после фильтра грубой очистки, срок службы циркулярного агрегата значительно увеличивается.

Схема установки насоса на подающую трубу предполагает расположение после группы безопасности до первого разветвления контура. Подключение насоса отопления в трубу обратки в частном доме выполняют после последнего разветвления, между закрытым расширительным баком и котлом.

Разберемся, как сделать отопление со смешанной циркуляцией. В этом случае его располагают на байпасе, собранном из труб чуть меньшего диаметра. Это необходимо, поскольку конструктивная схема циркуляционного насоса отопления построена так, что в отключенном состоянии он не пропускает жидкость.

На байпасе стоит установить не обратный клапан с мембраной, а запорный кран, чтобы он не мешал естественному току. При этом в системе отопление насос циркуляции не будет мешать, при условии монтажа на горизонтальном участке.

Как подключить насос отопления к трубам

Перед тем, как подключить циркуляционный насос в собранный трубопровод, изучите его инструкцию. Например, некоторые производители рекомендуют установку только в линию подачи.

Сама схема циркуляционного насоса, состоящая из двух кранов, грязевика и нагнетателя собирается просто. Подключить насос в систему отопления, собранную из пластиковых труб, можно, впаяв уголки или переходники с резьбой под краны, но лучше использовать металлические переходники. Подключение насоса в систему отопления частного дома со стальным трубопроводом потребует работы со сваркой и нарезки резьбы лерками.

Теперь по порядку, как подключить насос отопления и расположить его на трубе:
  Строение и схема циркуляционного насоса подразумевает, что вал ротора должен располагаться строго горизонтально. Устанавливать нагнетатель можно, не вращая корпус, благодаря креплению на гайках-американках.
  Стрелка на корпусе указывает направление потока теплоносителя.
  Используйте сантехническую подмотку и пасту, ведь для насоса отопления подключение системы должно быть абсолютно герметичным.
  Пластиковый кожух с электрической частью должен располагаться сверху или сбоку, чтобы минимизировать риск попадания воды при протечке системы. В большинстве моделей его можно повернуть, открутив крепёжные винты.

Насос отопления циркуляционный: подключение к электричеству

Наиболее распространено подключение циркуляционного насоса через автомат-выключатель. Используют 30 мА и 3-жильный кабель ПВС 3х1,5мм, который обычно есть в комплекте нагнетателя.

При этом питание со щитка заводят на верхние, нечетные гнёзда, фазу и ноль от нагнетателя подключают к нижним клеммам автомата, а заземление соединяют напрямую.

Как сделать насос отопления энергонезависимым? Подключить его к источнику бесперебойного питания или электрогенератору. Можно выполнить параллельное подключение в магистральную электросеть и ко временному источнику питания, но чаще вся проводка в доме запитана от двух источников энергии.

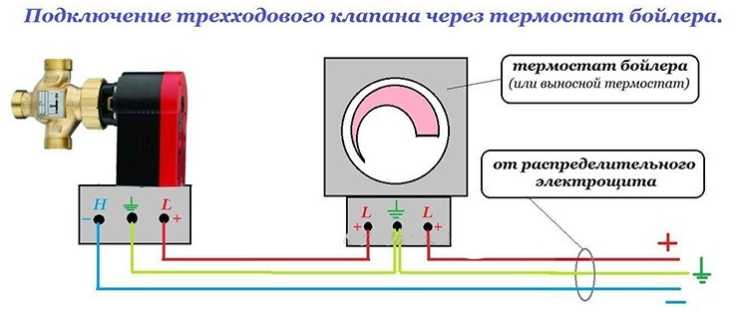

Термостат используют для автоматического отключения нагнетателя при низкой температуре в контуре. Выбирают накладную модель, устанавливают её на металлический участок трубы подачи. Подключают в разрыв провода фазы, идущего от УЗО к нагнетателю. Схема водяного насоса отопления, запитанного от котла, подходит для встроенных моделей.

Ошибки при подключении

Разобравшись, как сделать отопление в доме, насос часто подключают с огрехами. Наиболее распространённые – расположение в труднодоступном месте, без фильтра и кранов, на линию подачи от твердотопливного котла, головой вверх или вниз (с вертикальным положением вала).

Не стоит располагать нагнетатель в середине контура, между радиаторами. С таким насосом отопления подключение системы создаёт паразитные потоки, мешающие работе первых батарей. Правила установки «стрелкой по ходу теплоносителя» и «электрическим блоком вверх» нарушают редко, но в сложных системах с несколькими нагнетателями случается и такое.

В целом, подключение циркуляционного насоса к системе отопления – не самый сложный этап в её проектировании и монтаже.

Вместе со статьей «Установка насоса системы отопления: выбор схемы и инструкция по подключению» читают:

установка, как подключить, куда ставить, где установить

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

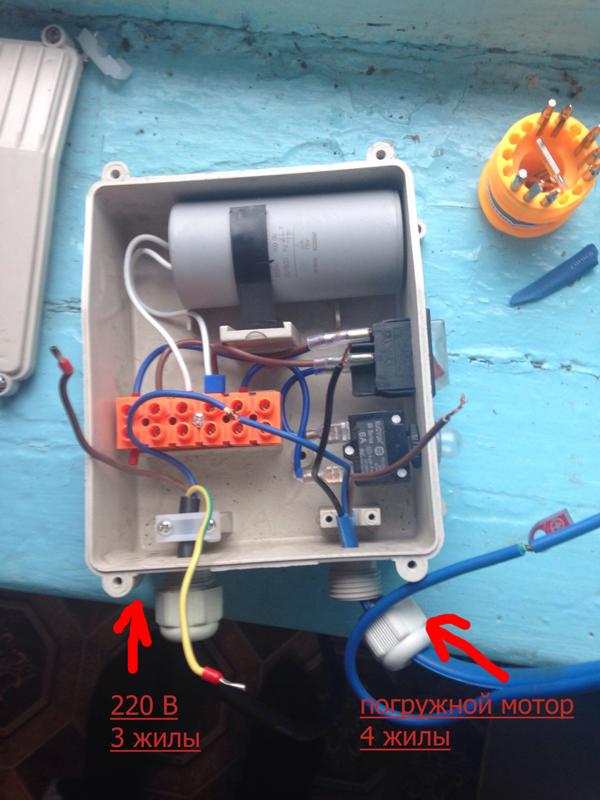

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
Вода при температуре +50 градусов имеет плотность 988 кг/м³, а при +70 градусов – 977.8 кг/м³. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м³ (вместимость канистры на 10 л) не играет существенной роли.
Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

Основные преимущества применения насосов отопления

Долгое время нагнетатели давления были громоздкие, использовались лишь на промышленных предприятиях и в котельных централизованного отопления. В частных домах проектировали естественное движение теплоносителя – за счет уклона труб и разницы температур в них.
С уменьшением габаритов и стоимости, подключение циркуляционного насоса к системе отопления стало практически обязательным, хоть это устройство и не является основным оборудованием.

Установка циркуляционного оборудования в систему отопления частного дома повышает её производительность и комфорт жильцов:

Обеспечивает быстрый и равномерный нагрев помещения за счет большей скорости потока в батареях; Можно использовать трубы в 2 раза меньшего диаметра без снижения пропускной способности; Магистраль с минимальным уклоном выглядит эстетичнее; Правильно выбранная схема установки насоса обеспечит равномерный нагрев отопительных приборов разного типа, от батарей до теплых полов, а также длинных контуров; Появляется возможность скрыть трубы разводки в обшивке стен, пола или потолка; Котёл работает эффективнее, экономнее.

Схема подключения насоса системы отопления

Схема подключения насоса системы отопления в обратную линию защищается с такими аргументами:

оборудование будет дольше работать в среде с более низкой температурой. На самом деле схема водяного насоса отопления и материалы в нём выдерживают температуру до 110 – 115 градусов, что значительно выше температуры теплоносителя; остывшая вода имеет большую плотность и проталкивается через крыльчатку легче. На деле разница плотности – около 1%, 10кг/куб. м., не имеет значения; труба обратки ниже, поэтому статическое давление выше, помогает работе насоса. Но разница высоты в 0,5 – 1,5 м также мизерна; такая схема подключения насоса отопления используется в промышленных котельных. Там это оправдано из-за удобства размещения большого и тяжелого оборудования внизу.

При выборе точки, где подключить насос в систему отопления, учитывайте её особенности:

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Принципы установки и подключения насоса

Какие бывают схемы установки в различных отопительных системах

Первым делом необходимо разобраться, куда ставить насос в системе отопления: благодаря ему вода будет проходить через котел и принудительно направляться внутрь нагревательных батарей. Желательно для этого выбирать то место, где обслуживать аппарат будет удобнее всего. На подающем патрубке его монтируют сразу за группой безопасности и отсекающей арматуры.

Схема установки циркуляционного насоса на обратке предполагает размещение насоса сразу после котла. Желательно использовать комбинацию с грязевым фильтром: это позволит отказаться от приобретения и монтажа дополнительных вентилей. Подобные варианты, как подключить насос отопления, могут успешно применяться как в закрытых, так и открытых контурах. Это справедливо также для коллекторных систем, в которых для перемещения теплоносителя к радиаторам используются автономные подводки: они коммутируются на гребенку-распределитель.

Отдельного внимания заслуживает отопительная система открытого типа, рассчитанная на работу в двух режимах – принудительном и самотечном. Такая универсальность очень удобна в тех случаях, когда электричество подается с перебоями, а установка блока бесперебойного питания или генератора невозможна по тем или иным причинам. В такой ситуации схема подключения насоса отопления частного дома подразумевает размещение аппарата и отсекающей арматуры на байпасе.

Специализированными магазинами предлагаются уже собранные байпасные узлы с насосом, в которых кран на протоке заменен обратным клапаном. Такой подход, где установить насос в системе отопления, не является правильным из-за создаваемого обратным клапаном пружинного типа сопротивление в районе 0.08—0.1 Бар. Для системы отопления с естественной циркуляцией это слишком много. Пружинный клапан заменить лепестковым, который монтируется исключительно в горизонтальном положении.

Установка Циркуляционного Насоса

Установка циркуляционного насоса

в системах отопления и горячего водоснабжения должна выполняться в соответствии с проектом устройства этих систем и инструкцией производителя по монтажу. Ниже собраны общие рекомендации касающиеся монтажа насосов с мокрым ротором:

Монтажное положение

Ось вала должна быть горизонтальна. В противном случае, насос перегреется и будет отключён защитой.
Насосы с мокрым ротором не требуют устройства опорных рам и фундаментов, если иное не оговорено инструкцией по монтажу.
Стрелка на корпусе насоса должна совпадать с технологическим направлением движения воды в месте его установки.
Циркуляционный насос может быть установлен как на подающем, так и на обратном трубопроводе системы отопления, хотя из условий эксплуатации, рекомендуется установка циркуляционного насоса в месте с минимальной температурой перекачиваемой воды.
Тепловая изоляция выполняется только на корпусе насоса «улитке». Выполнять тепловую изоляцию мотора не допускается.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

Главное преимущество заключается в надежности и долговечности.
Простая схема открытой системы отопления обеспечивает простоту монтажа.
Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Куда ставить

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

Сливают воду из системы (если врезку осуществляют в действующую сеть).
На участке монтажа устанавливают байпас.
Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Классификация насосов

Домашний вид коммуникаций или отопление многоэтажного дома допускает устанавливать агрегаты с различными решениями узла «турбина-ротор».

Модели с мокрым ротором

Крыльчатка и ротор контактируют с рабочим теплоносителем постоянно. Вода смазывает элементы прибора и одновременно охлаждает его. Зона ротора и статора разделена сосудом герметизации. Скорость устанавливается ступенчатым регулятором, что удобно для контроля энергозатрат.

Благодаря модульной конструкции упрощается ремонт и подбор деталей для повышения напора. Двигатель при постоянном воздействии воды не требует охлаждения. Модификации с мокрым ротором имеют несколько преимуществ:

минимальный уровень шума;
компактность и небольшой вес;
сокращение энергопотребления;
простота настройки и обслуживания;
длительный эксплуатационный период.

Минус нагнетателей – износ гидравлических механизмов при наличии мелких абразивных частиц в воде.

Устройства с сухим ротором для котлов отопления

Помпы обеспечивают перекачку больших объемов теплоносителя при отсутствии контакта ротора и воды. Корпус из чугуна или стали покрыт противокоррозийными составами. Между мотором и насосным узлом находится уплотнитель в виде статического и динамического колец. Отличие помп с сухим ротором – КПД 85 %.

Для пользования в условиях многоквартирного дома подойдут следующие модели:

Моноблоки. Двигатель с насосом находятся в одном узле, что упрощает обслуживание и эксплуатацию.
Консольные. У осей мотора и насосного узла – общая линия. Трубка всасывания находится на улитке, нагнетания – напротив нее, на корпусе.
In-line. Установка производится на трубопроводной магистрали. Патрубки всасывания и напора расположены по одной линии. Механизм компенсации уплотнителя автоматический.
Сдвоенные. Работают совместно или по отдельности. Один агрегат включается при поломке второго – котел функционирует в непрерывном режиме.

Нагнетатели с сухим типом ротора характеризуются эффективностью, ремонтопригодностью. Они нетребовательны к составу теплоносителя.

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса . Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель , как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок . Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса . Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной. Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора. Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме: Горячее водоснабжение частного дома

Подготовка к подключению циркуляционного насоса в систему отопления

Процесс подключения циркуляционного насоса к системе отопления состоит из нескольких этапов.

Фото 1. Циркуляционный насос, подсоединенный к системе отопления. Устройство должно находиться в доступном месте.

Выбор места

Место установки выбирают исходя из следующих соображений:

Должен быть обеспечен удобный доступ к ЦН и его обвязке.
Прибор располагают после расширительного бака по направлению движения теплоносителя.
Над устройством не должно быть источников протечек.

Особенности размещения на обратке:

насос с обвязкой устанавливается до отсечного крана котла;
улучшается прохождение теплоносителя через котел;
снижается вероятность кавитации за счет давления столба воды от системы;
требуется установка грязевика перед насосным прибором.

Особенности размещения на подаче:

насосное устройство с обвязкой устанавливают после группы безопасности и отсечного крана котла;
рабочая температура прибора должна соответствовать температуре теплоносителя в месте установки.

Слив теплоносителя

Перед установкой необходимо слить теплоноситель из системы в следующей последовательности:

Выключить котел.
Подключить один конец шланга к крану для слива системы (самый нижний на обратке) или к специальному крану на котле.
Выбрать место, куда будет вытекать теплоноситель (в специальную емкость, на улицу, в канализационную шахту). Расположить в этом месте второй конец шланга ниже уровня крана, к которому подключен первый конец шланга.
Открыть кран для слива.
В закрытую отопительную систему запустить воздух (открыть воздухоотводчик в крайней верхней точке).
Дождаться полного вытекания теплоносителя из крана.
Закрыть кран, отсоединить шланг.

Критерии выбора

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Установка байпаса

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Установка насоса в систему отопления циркуляционного: подключение и монтаж, схема

Системы автономного отопления могут быть с самотечным и принудительным типом подачи теплоносителя. Наличие прибора обеспечивает равномерную и быструю подачу носителя по трубам, облегчает прохождение воды в приборы отопления. Рассмотрим, как выполняется установка насоса в систему отопления своими руками, где выбрать точку монтажа и варианты обустройства обвязки прибора.

Содержание

Назначение и принцип работы циркуляционного насоса отопления
- Области применения циркуляционных насосов
Схемы установки циркуляционного насоса
Технология врезки насоса в систему
- Выбор места установки и подключение труб
- Подключение насоса к электросети
Скорость работы насоса в системе отопления

Назначение и принцип работы циркуляционного насоса отопления

Прибор предназначается для изменения скорости движения жидкости без изменения показателей давления. Если в доме предусмотрена теплосистема с принудительной циркуляцией, насос является обязательным элементом, в конструкциях с гравитационной схемой насосы могут устанавливаться для повышения тепловой мощности носителя.

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Различается два вида оборудования – с сухим и мокрым ротором. Принцип работы один – при запуске прибора в систему рабочее колесо с лопастями захватывает поток воды, перегоняя его в трубопровод. Таким образом теплоноситель быстрее циркулирует, попадая в приборы отопления без потери температуры, а значит, прогрев помещения осуществляется намного быстрее.

Выбирая устройства с ротором сухого типа и КПД до 80%, следует учитывать необходимость регулярного обслуживания аппарата и слышимый шум от работы. Приборы с мокрым ротором погружаются в теплоноситель, поэтому работают бесшумно, но КПД у них не более 40-50%, однако этого достаточно для поддержания работоспособности автономной теплосистемы в частном доме.

Области применения циркуляционных насосов

Используется оборудование в любых типах систем отопления – открытой, закрытой. Для схем с разветвлением, обеспечивающих более 5 радиаторов, насос становится обязательным. В противном случае теплоноситель будет поступать уже остывшим, крайняя батарея останется без тепла. Также важно включать в схему насос при обустройстве теплых полов – горизонтальное расположение контура не обеспечивает самотечного тока носителя, поэтому схема попросту не заработает.

Установка агрегата решает вопросы со скоростью циркуляции, помещения прогреваются быстрее. Увеличивается и пропускная способность контура, поэтому можно сделать систему из труб отопления с меньшим диаметром и без соблюдения правил уклона выкладки.

Схемы установки циркуляционного насоса

Выбирая схему монтажа, нужно учитывать тип конструкции самой системы и котла. Основные правила – удобство обслуживания агрегата и монтаж на подающей трубе после группы безопасности и арматуры, отсекающей котел. Если устанавливается на трубопроводе обратного тока, то кроме определения точки монтажа предусматривается врезка с фильтром защиты от грязи.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Отдельно рассматривается схема установки циркуляционного насоса в систему отопления открытого типа с возможностью работы принудительной и гравитационной циркуляции. Самотечная схема нужна в домах с частым отключением электричества, когда нет возможности купить генератор или блок бесперебойного питания. Прибор с отсекающей арматурой монтируется на байпас, а в прямую линию врезается кран.

Технология врезки насоса в систему

Процесс подразумевает предварительный выбор размещения оборудования, процедуру подключения и запуска в работу.

Есть несколько правил, которые нужно выполнять:

Установка насоса с байпасом и шаровыми кранами поможет демонтировать прибор в случае поломки или обслуживания. В верхней части байпаса нужно установить автоматический или ручной воздушный клапан.
Перед запуском насоса с ручным регулированием скорости, его нужно развоздушить. Это выполняется путем открывания клапана для выпуска воздуха. Затем устройство включается в работу на 5-10 минут, а после выключается и снова развоздушивается. Такая процедура нужна каждый раз при запуске насоса с ручным регулированием скорости.
Монтаж выполняется в горизонтальном положении прибора, чтобы даже при неполном погружении в теплоноситель, узлы агрегата были защищены от поломки. Клеммы в этом случае располагаются вверху.
Розетку для прибора нужно заземлить, прокладки обработать герметиком.

Если общая протяженность трубопровода не превышает 80 метров, достаточно одного насоса, в противном случае их нужно больше. На каждые 20 метров сверх установленных 80 метров добавляется по одному насосу, также нужен отдельный агрегат при выносе теплосистемы в отдаленное крыло дома.

Выбор места установки и подключение труб

Рассматривая, где и как установить циркуляционный насос в систему отопления, многие хозяева монтируют агрегат в обратный трубопровод, как советуют специалисты.

Причин несколько:

температура теплоносителя ниже, чем в трубе подачи, поэтому оборудование прослужит дольше;
плотность горячей воды меньше, потому прокачивать воду сложнее;
повышенное статическое давление в магистрали обратного тока облегчает работу прибора.

Но знающие профессионалы утверждают, что монтаж насоса в систему отопления возможен как в трубопровод обратного тока, так и в магистраль подачи теплоносителя:

Агрегаты хорошего качества рассчитаны на рабочие температуры до +110 С. В автономной сети стандартным считается прогрев до +70 С, выше температура не поднимается.
Плотность воды при +50 С равна 988 кг/м3, при +70 С равна 977,8 кг/м3, а для прибора, который развивает давление в 4-6 м водного столба и перекачивает в час до тонны жидкости, разница не является существенной.

Также на практике не подтверждена важность разницы в статистических давлениях на трубе подачи и обратного тока теплоносителя. Поэтому выбор точки монтажа зависит только от предпочтений хозяина. Исключение составляют лишь твердотопливные котлы без автоматического оборудования. Если теплоноситель перегревается, он закипает, пар поступит в корпус с крыльчаткой, а рабочее колесо не может перекачивать газы, из-за чего производительность насоса попросту снизится, скорость теплоносителя уменьшится. Вода может остановиться совсем, возникнет скачок давления, а если клапан не справится со сбросом давления, то котел взорвется.

Поэтому для твердотопливных котлов прямого горения показан монтаж насоса в трубу обратной подачи. В этом случае пар в крыльчатку не попадает, увеличивается промежуток времени до возникновения аварийной ситуации. Период составляет примерно 20 минут, за которые можно успеть погасить дрова.

Подключение труб или обвязка зависят от схемы теплосистемы – с принудительной или естественной циркуляцией.

Рассмотрим, как правильно подключить насос в систему отопления в обоих случаях:

В систему принудительной циркуляции монтаж осуществляется в разрыв подающей или обратной трубы – выбор за хозяином. Чтобы предупредить загрязнение прибора, перед ним монтируется сетчатый фильтр, отсеивающий механические взвеси. Также нелишним будет установить по обеим сторонам от насоса шаровые краны для оперативного отключения прибора в случае его замены. Перекрыть кран, снять насос – дело двух минут. А сливать теплоноситель придется только из этого куска системы.
В схемах с естественной циркуляцией нужно ставить байпас – перемычку, которая поддерживает работоспособность тепломагистрали при неработающем насосе. Байпас продается сразу в комплекте и врезка насоса в систему отопления не представляет сложности. На байпасе есть уже шаровой отсекающий кран, который при работе перекачки остается закрытым – так конструкция работает в режиме принудительной циркуляции. Если агрегат вышел из строя или отключили электричество, шаровой кран на перемычке открывается, а кран, подающий на насос, перекрывается, схема работает в самотечном режиме.

Несколько советов от профессионалов:

Ротор следует разворачивать с расчетом горизонтального направления. Это предупредит выход оборудования из строя, если теплоноситель не заполняет трубопровод целиком.
Учитывается направление потока. Осмотреть корпус насоса, найти стрелку, которая показывает, в какую сторону должен направляться теплоноситель и именно так развернуть прибор, чтобы вода текла в ту сторону, которую указывает стрелка.

Совет! При невозможности горизонтальной установки насоса допускается вертикальный монтаж. Но только для приборов, работающих в обоих положениях. Вертикальное расположение снизит напор мощности, создаваемый агрегатом на треть.

Подключение насоса к электросети

Для питания агрегата подойдет сеть в 220 в. Чтобы подключение насоса отопления своими руками отвечало требованиям техники безопасности, желательно сделать отдельную линию питания, дополненную автоматом защиты. Потребуются три провода – заземление, ноль, фаза. Подключение осуществляется через трехконтактную розетку и вилку, если насос идет уже с питающим проводом или через клеммную колодку, но можно и напрямую кабелем к клеммам.

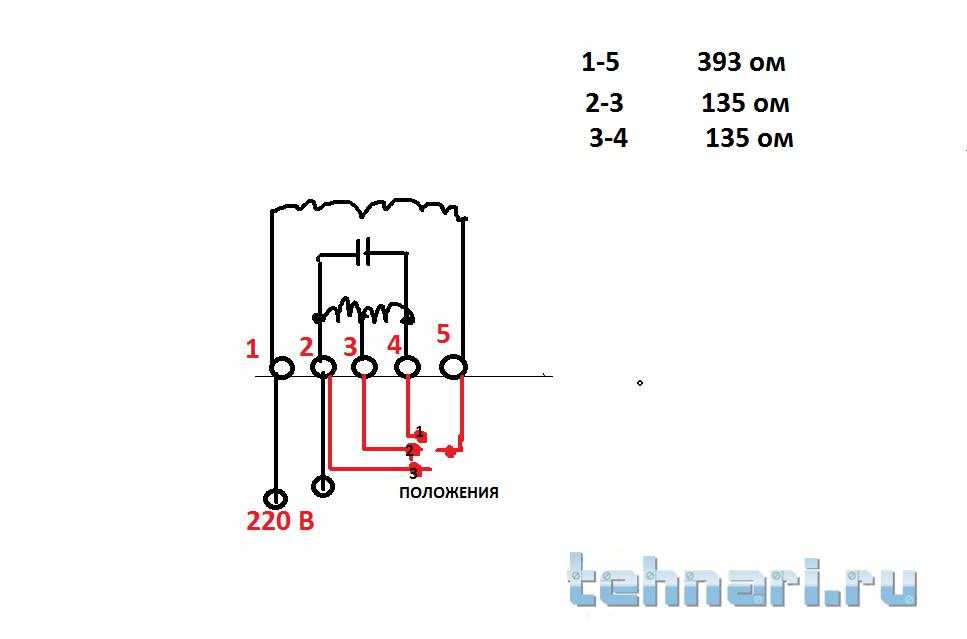

Клеммы находятся под крышкой, которую нужно снять. Затем найти 3 разъема, подписанных N – ноль, L – фаза, а третье значение «земля». Теперь осталось соединить провода и можно тестировать систему на работоспособность.

Зная, как подсоединить насос к отоплению, нелишним будет заранее оборудовать резервное питание, для чего устанавливается стабилизатор с подключенными накопителями (аккумуляторами). Потребление питания не более 250-300 Вт в сутки, поэтому чем больше емкость накопителей, тем дольше проработает прибор при отключениях электричества. Важно лишь следить, чтобы аккумуляторы не разрядились.

Скорость работы насоса в системе отопления

Большинство бытовых приборов оборудованы регулировкой скоростей вращения, которых может быть 3-7 единиц. За счет увеличения скорости повышается напор, теплоноситель движется быстрее, прогрев помещения отнимает меньше времени. Чтобы правильно рассчитать скорость, пригодится поверхностный лазерный термометр (есть у сантехников).

Что делать:

вывести теплосистему в рабочий режим;
измерить температуру входной и выходной трубы;
если разность температур более 20 градусов, нужно увеличить скорость насоса;
через 30 минут снова замерить показания термометра;
при разности температур менее 10 градусов, скорость нужно снижать.

Оптимальной считается разница между температурой на входном и выходном патрубке примерно около 15 градусов. Важно знать, что переключать скорости прибора в рабочем режиме нельзя, следует сначала отключить насос, перенастроить регулятор, потом снова включить.

Обойтись без термометра можно, установив на магистралях термодатчики. При разности температур более 20 С и менее 10 С система работает неэффективно. Охлажденная вода в обратке повышает нагрузку на котел отопления, увеличивает расход топлива. А если вода поступает в обратку слишком горячая, то она не успевает остыть, передавая тепло радиаторам – это тоже плохо.

Устойчивая экономия: установка водонагревателя с тепловым насосом

Водонагреватели с тепловым насосом являются наиболее эффективными водонагревателями на рынке. Эта модель Rheem будет производить горячую воду при температуре воздуха до 37°F.

Тепловой насос можно использовать не только для обогрева дома, но и для нагрева воды для бытовых нужд. Фактически, водонагреватели с тепловым насосом являются одними из самых эффективных типов водонагревателей на современном рынке.

Одной из интересных особенностей водонагревателя с тепловым насосом является его универсальность. В жарком климате лучше всего размещать тепловой насос в помещении. Таким образом, он будет вытягивать тепло из дома и использовать его для нагрева воды. Однако в холодном климате тепловой насос лучше всего разместить в гараже или использовать воздуховоды, чтобы он забирал воздух снаружи. Таким образом, он не крадет тепло из дома.

Поскольку я живу в более холодном климате, я решил разместить свой водонагреватель с тепловым насосом в помещении и вывести его наружу. Это позволяет мне иметь лучшее из обоих миров. Тепло забирается извне, поэтому оно не крадет драгоценное тепло изнутри дома, но бак с горячей водой находится в помещении; если какое-либо тепло уходит из бака, это только сделает дом теплее.

Я купил гибридный водонагреватель с тепловым насосом. Подобно гибридному транспортному средству, которое может питаться бензином или заряженным аккумулятором, гибридный водонагреватель может нагревать воду либо с помощью теплового насоса, либо с помощью традиционного электрического нагревательного элемента. В идеале следует выбрать правильную настройку для работы гибридного водонагревателя только в режиме теплового насоса и использовать традиционный нагревательный элемент только в крайнем случае, когда наружный воздух слишком холодный для работы теплового насоса.

Тепловой насос Rheem может нормально работать даже при 37°F. Хотя здесь определенно бывают дни, когда температура опускается ниже 37 ° F, довольно редко бывает, что высокая температура в течение дня ниже этого значения. Поскольку водонагреватель имеет бак на 50 галлонов, ему нужно работать всего несколько часов в день, чтобы нагреть воду в баке. Пока температура превышает 37 ° F в течение нескольких часов каждый день, он должен нормально работать при настройке теплового насоса. Тем не менее, всегда приятно иметь запасной план.

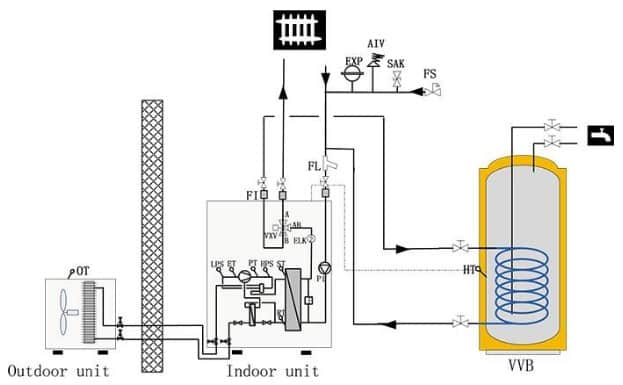

Водонагреватель с тепловым насосом Rheem представляет собой гибридную модель. Он может работать только с тепловым насосом или использовать элементы сопротивления для повышения температуры воды, когда тепловой насос не справляется.

Установка водонагревателя

Установка водонагревателя с тепловым насосом включает в себя базовую сантехнику, электрику и ОВКВ в одном. Первым шагом является прокладка водопроводных линий. Давным-давно, когда я проложил PEX для водопроводных линий в доме, я проложил линию от основного водоснабжения, сформировал ее в петлю в подсобном помещении, а затем в коллектор. От этого коллектора я подвел PEX к каждому устройству, нуждающемуся в горячей воде в доме.

Цикл был необходим именно для этого шага. Я разрезал петлю и прикрепил одну ее сторону к гибкой металлической линии, которая шла к выходу горячей воды на водонагревателе. Строительные нормы в моем районе не позволяют подключать PEX напрямую к водонагревателю, поэтому необходим гибкий металл длиной 18 дюймов. Другую сторону вел к расширительному бачку, потом к запорному вентилю, а потом в гибкий металл для входа холодной воды водонагревателя.

Входящая холодная вода направляется в расширительный бачок перед подачей в водонагреватель.

Расширительный бак необходим для того, чтобы вода могла расширяться и сжиматься при нагревании и охлаждении. Как мы узнали при обсуждении теплового насоса, объем и температура жидкости напрямую связаны, поэтому, когда температура жидкости повышается, увеличивается и ее объем. Без расширительного бака вода в подающих линиях будет создавать избыточное давление при нагревании и охлаждении, что может привести к более быстрому износу PEX.

Следующим я установил линии отходов. Ранее в постройке, когда я устанавливал сантехнику DWV для дома, я установил непрямой приемник отходов в подсобном помещении. Приемник непрямых отходов — это просто открытая труба с ловушкой, чтобы из нее не вытекали канализационные газы. Как вы можете видеть ниже, код позволяет сливным линиям входить в открытую трубу, если в них есть воздушный зазор. Это гарантирует, что если по какой-либо причине труба наполнится водой, вода не сможет быть откачана из трубы по одной из канализационных линий.

Линии отходов заканчиваются непрямым приемным устройством для отходов с воздушным зазором.

Всего я направил к приемнику три линии отходов. Первый был из сливного поддона, в который я поставил водонагреватель. Второй был из линии конденсата. Все тепловые насосы создают достаточное количество конденсата из-за изменений температуры, и водонагреватель теплового насоса предназначен для улавливания этого конденсата и направления его в эту трубу.

Последняя сливная линия предназначалась для предохранительного клапана температуры/давления. Этот клапан встречается на всех современных водонагревателях. Если по какой-либо причине давление или температура в резервуаре для воды становятся слишком высокими, клапан открывается и сбрасывает давление, направляя воду в трубу. Без этого клапана давление в баке могло бы стать настолько высоким, что он разорвался бы, и вылилась бы обжигающе горячая вода.

Предохранительный клапан температуры/давления откроется, если в баке создастся опасное давление.

Следующей частью установки была установка электропроводки. Я уже провел 30-амперную цепь к подсобному помещению, когда делал всю проводку для дома, так что это был просто вопрос подключения какого-то кабелепровода к коробке, прокладки через него провода и соединения проводов.

Последним шагом была установка воздуховода. Я уже установил вентиляционные отверстия для впуска и выпуска водонагревателя, используя те же вентиляционные отверстия, что и для ERV. Теперь оставалось просто подключить один конец какого-нибудь изолированного гибкого воздуховода к вентиляционному отверстию, а другой конец к водонагревателю.

Это один из серии блогов, в которых подробно описывается строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, владельцем-строителем Мэттом Батом. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь. Все фото предоставлены автором.

Предыдущие сообщения Мэтта Бата:

Введение

Опалубка фундамента

Проектирование и установка септической системы

Залить плиту

Кадрение первого этажа

, создавая второй этаж

, обрамляющий крышу

Шингер на крыше

Стенная оболочка

Черновая отделка электрооборудования

Установка системы вентиляции

Установка отделки и сайдинга

Воздушная изоляция и изоляция

Внутренние стены

Установка теплового насоса

Водонагреватели — NYSERDA

Назад к Обогрейте и охладите свой дом

Нагрев воды обычно является вторым по величине расходом энергии в доме; это может стоить средней семье примерно 400–600 долларов в год. Правильное техническое обслуживание водонагревателя и выбор высокоэффективного оборудования могут помочь вам сэкономить энергию, повысить комфорт в вашем доме и внести свой вклад в более чистую окружающую среду.

Ниже представлены пять основных типов водонагревателей, продаваемых сегодня. Если вы заменяете водонагреватель, ищите водонагреватели, сертифицированные ENERGY STAR®, которые имеют более высокий коэффициент равномерного энергопотребления (UEF), чем стандартные водонагреватели. Чем выше UEF, тем эффективнее будет водонагреватель.

	Солнечные водонагреватели	Водонагреватели с тепловым насосом	Проточные водонагреватели (На лету)	Косвенные водонагреватели	Накопительные водонагреватели
Обзор	Солнечные водонагреватели используют солнечную энергию для выработки тепла. Этот тип нагревателя требует двух частей: солнечного коллектора и изолированного накопительного бака. Эти обогреватели обычно имеют резервный источник энергии на дни с минимальным количеством солнечного света.	Водонагреватели с тепловым насосом используют электричество для извлечения тепла из окружающего воздуха. Они передают тепло воде, заключенной в резервуар.	Безбаковые водонагреватели обеспечивают подачу горячей воды только по мере необходимости без накопительного бака. Они используют интенсивные вспышки тепла против катушек, заполненных водой.	Обычные косвенные водонагреватели используют домашний бойлер для нагрева воды. Им требуется накопительный бак, и они используют основной котел для нагрева жидкости, которая циркулирует через теплообменник.	Обычные накопительные водонагреватели состоят из изолированного резервуара, в котором вода нагревается и хранится до тех пор, пока она не понадобится.
Ожидаемая продолжительность жизни	~ 20 лет	~ 10–15 лет	~ 20+ лет	~ 10–15 лет	~ 10–15 лет
Наиболее распространенные варианты источников топлива	Солнечная энергия	Электричество	Электричество Природный газ Пропан	Мазут Природный газ Пропан Электричество	Электричество Мазут Природный газ Пропан
Преимущества	Может удовлетворить почти 100 процентов потребностей дома в горячей воде в теплое время года, в зависимости от погоды и пребывания на солнце Значительно более энергоэффективны, чем обычные газовые или электрические водонагреватели, что позволяет снизить счета за коммунальные услуги Требуют нечастого обслуживания и обслуживания (на 60% меньше, чем другие варианты водонагревателей) Используйте возобновляемые источники энергии, способствуя более чистой окружающей среде	Более энергоэффективны, чем обычные водонагреватели, что позволяет снизить счета за коммунальные услуги Более низкие эксплуатационные расходы по сравнению с обычными водонагревателями Производить меньше выбросов парниковых газов, делая окружающую среду чище	Может потреблять меньше энергии, чем накопительный водонагреватель, в зависимости от поведения жильцов Обеспечить постоянную подачу горячей воды Можно разместить на стене или под стойкой, чтобы освободить место на полу Требуют меньше места, чем обычные водонагреватели	Низкие затраты на электроэнергию при использовании с высокоэффективным котлом и баком с хорошей изоляцией Энергия, накопленная в баке для воды, позволяет котлу реже включаться и выключаться, экономя энергию/ли> Низкие затраты на установку и обслуживание /li>	Скидки можно получить через NYS Clean Heat Низкая цена Всегда в наличии Доступен во многих размерах
Соображения	Может иметь более высокую цену, чем обычные водонагреватели и водонагреватели с тепловым насосом Может потребоваться резервная система в пасмурные дни, холодные зимы и периоды повышенного спроса Солнечные коллекторы должны быть чистыми и свободными от мусора/снега, чтобы обеспечить максимальную эффективность работы Профессиональное техническое обслуживание, хотя и редко, должно выполняться квалифицированным подрядчиком по солнечной энергетике	Может иметь более высокую цену и затраты на установку, чем обычные водонагреватели Отработанный холодный воздух, который может увеличить нагрузку на отопительные приборы в холодные месяцы Требуют дренажа, так как они производят конденсат, который должен откачиваться наружу или пассивно дренироваться Шумнее обычных водонагревателей Имеют дополнительные соображения по высоте и могут занимать больше места, чем обычные водонагреватели Требуется регулярное техническое обслуживание (чистка и замена воздушных фильтров)	Может иметь более высокую цену, чем накопительные водонагреватели Ограниченный расход горячей воды означает, что одновременное многократное использование горячей воды может привести к тому, что безбаковый водонагреватель будет работать до предела Может потребоваться установка более одного безбакового водонагревателя для обеспечения непрерывной подачи горячей воды	Производительность зависит от эффективности котла Требуется хранение на месте Любые проблемы с системой отопления котла могут повлиять на доступ к горячей воде	Используют больше энергии, чем другие водонагреватели, так как энергия может расходоваться на поддержание температуры воды в баке до заданной температуры Может иметь более высокие эксплуатационные и эксплуатационные расходы, чем другие водонагреватели
Эксплуатация и техническое обслуживание	Осматривайте обогреватель не реже одного раза в год, чтобы убедиться, что солнечные коллекторы не затенены, на устройстве нет пыли и грязи и т. д. Обслуживание и осмотр водонагревателя каждые три года должен проводить квалифицированный подрядчик по солнечным коллекторам	Периодическая очистка воздушных фильтров Поручите квалифицированному подрядчику обслуживать водонагреватель теплового насоса не реже одного раза в год	Обратитесь к квалифицированному подрядчику и промывайте нагреватель не реже одного раза в год	Поручать обслуживание нагревателя и котла квалифицированному подрядчику не реже одного раза в год	Поручать обслуживание нагревателя квалифицированному подрядчику не реже одного раза в год

Производительность и ожидаемый срок службы зависят от установки, местоположения, топлива, технического обслуживания и поведения пассажиров.

Для получения дополнительной информации и рекомендаций о том, какой вариант лучше всего подходит для вашего дома, просмотрите инфографику Министерства энергетики США по водонагревателям.

Ознакомьтесь со списком утвержденных подрядчиков NYSERDA для установки или обслуживания водонагревателя в вашем доме или собственности.

Ответы на 8 самых распространенных вопросов о тепловых насосах 9№ 0001

Тепловой насос Mitsubishi обеспечивает прохладу летом и тепло зимой.

Тепловые насосы — это круто — все так говорят? Но они также какие-то… волшебные? Не совсем, конечно. Но технология, которая приводит в действие тепловые насосы, загадочна, если вы не являетесь экспертом в физике И нагреве и охлаждении. И большая часть литературы в Интернете либо требует, чтобы вы купили тепловой насос, либо хочет, чтобы вы НЕ покупали тепловой насос и придерживались нефти или пропана для обогрева. Поэтому мы решили демистифицировать тепловые насосы для всех и прямо ответить на вопросы, чтобы вы могли принимать осознанные решения о покупке. Готовы ли вы учиться? Вот так:

Что такое тепловой насос?

Тепловой насос — это автономный двухкомпонентный прибор, который использует технологию охлаждения и электричество для обогрева и охлаждения домов, предприятий и других целей. Тепловой насос состоит из двух компонентов: конденсаторного блока, который чаще всего находится снаружи дома и производит нагрев или охлаждение, и внутреннего блока, который обычно устанавливается на стене и пропускает горячий или холодный воздух в дом; поскольку конденсатор и система обработки воздуха разделены или «разделены» линией хладагента, тепловые насосы иногда могут называться «мини-разделителями». Тепловые насосы предлагают чрезвычайно высокие показатели эффективности, а также возможность обеспечивать отопление и охлаждение без необходимости установки воздуховодов в доме; поскольку работа с воздуховодом не требуется, вы можете услышать, что тепловые насосы называются «без воздуховодов».

Вот пример распространенного типа теплового насоса:

Настенный кассетный тепловой насос Mitsubishi (внутренний блок) вверху и конденсатор (наружный блок) и пульт дистанционного управления внизу. Обратите внимание, что эти изображения не пропорциональны, а конденсаторы обычно имеют ширину два или более футов.

Как работает тепловой насос?

Принцип работы теплового насоса – на этой схеме показан процесс охлаждения.

Проще говоря, тепловой насос использует электричество и хладагент для перемещения тепла из одного места в другое.

Тепловой насос работает, извлекая тепло из воздуха за пределами вашего дома и передавая его охлаждающему хладагенту. Затем хладагент сжимается, что значительно повышает его температуру; затем хладагент перемещается во внутренний блок теплового насоса, который затем пропускает воздух над горячим хладагентом, повышая его температуру, чтобы удовлетворить потребность термостата в тепле внутри дома.

Тепловой насос состоит из двух основных частей: «настенной кассеты», которая устанавливается внутри вашего дома, и блока конденсатора, который остается снаружи вашего дома. Настенная кассета теплового насоса и конденсаторные блоки соединены линией хладагента.

Настенный кассетный блок для внутренней установки имеет термостатическое управление, обеспечивающее как обогрев, так и охлаждение. Когда есть потребность в тепле, тепловой насос включает вентилятор наружного блока, чтобы начать процесс извлечения тепла из воздуха за пределами вашего дома. Линия хладагента переносит это тепло к внутреннему блоку, который затем передает тепло воздуху внутри вашего дома через вентилятор внутри настенной кассеты. В режиме охлаждения происходит обратный процесс: тепло отводится из дома, а холодный воздух возвращается внутрь.

В чем преимущество теплового насоса?

Тепловые насосы действительно экономят ваши деньги на энергозатратах.

Поскольку тепловой насос использует электричество только для производства энергии, а не для выработки тепла, он обеспечивает исключительно высокий КПД. При использовании традиционного резистивного электрического нагревателя, например, электрического плинтуса или обогревателя помещений, количество выделяемого тепла пропорционально количеству используемой электроэнергии: одна единица тепла на единицу электроэнергии для 100% эффективности.

Эффективность теплового насоса резко возрастает, так как потребляемая электроэнергия используется только для питания двух вентиляторов (испарителя и конденсатора), компрессора и насоса, концентрирующего тепло снаружи и доставляющего его в ваш дом. Из-за этого тепловые насосы способны вырабатывать более 3 единиц тепла на каждую единицу электроэнергии, используемой при коэффициенте полезного действия более 300 %. При средней зимней температуре в штате Мэн 37 градусов, сезонная эффективность Mitsubishi Hyper Heat составляет около 285% 9.0005

Это означает более низкие счета за электроэнергию для комфортного дома – тепловые насосы очень недороги в эксплуатации, увеличивая ваш счет за электроэнергию в среднем на 75 долларов в месяц за каждый тепловой насос, который постоянно работает в доме. Если вы используете тепловой насос вместе с основной системой отопления, такой как нефть, газ или электричество, вы получите дополнительную экономию, используя тепловой насос для компенсации использования основного топлива: один тепловой насос может компенсировать до 300 галлонов масла. в типичном доме, экономя деньги на дорогом ископаемом топливе. Кроме того, тепловые насосы помогут уменьшить углеродный след вашего дома.

Как тепловой насос влияет на мои счета за отопление и электроэнергию?

Тепловые насосы увеличат ваши счета за электроэнергию, но снизят расходы на другие виды топлива для отопления.

Каждый отдельный тепловой насос (часто называемый «один к одному»), который используется ежедневно, увеличит ваш счет за электроэнергию на 50–100 долларов США в месяц. Тем не менее, тепловой насос соответственно уменьшит ваши расходы на топливо для отопления — для типичного домохозяйства, которое использует 800 галлонов масла в год, тепловой насос может уменьшить количество используемого масла на 300 галлонов. Если нефть стоит 2,75 доллара за галлон, цена за миллион БТЕ (британские тепловые единицы, стандартная мера тепла в США) составит 28,06 доллара. Чтобы получить такое же количество тепла, 1 миллион БТЕ, от теплового насоса с текущим стандартным тарифом на электроэнергию 14,5 центов за киловатт-час, это будет стоить вам 14,71 доллара. Другими словами, обогрев вашего дома тепловым насосом эквивалентен отоплению вашего дома нефтью по цене 1,44 доллара за галлон, или на 48% меньше.

Каковы преимущества теплового насоса при использовании солнечной энергии?

Дом с солнечными панелями на крыше

Преимущество солнечных панелей в том, что в течение дня, когда светит солнце, панели на крыше собирают солнечную энергию и преобразуют ее для использования в вашем доме в качестве электричества. Во многих домах энергия, генерируемая массивом, которая не используется в доме, возвращается вам вашей электроэнергетической компанией и используется для компенсации вашего счета за электроэнергию в конце каждого месяца. В большинстве домов по-прежнему будет взиматься счет за электроэнергию, использованную в ночное время, во время штормов или в периоды интенсивного использования, например, в очень жаркие периоды лета.

Однако ваш тепловой насос питается от электричества, и когда вы соединяете солнечные панели для электричества с тепловыми насосами для тепла (которые используют электричество для энергии), вы обогреваете свой дом в среднем примерно на 9 центов за кВтч против 14,5 центов. центов за кВтч без использования солнечной энергии, эффективно снижая затраты на эксплуатацию теплового насоса почти на 40% в год.

Правда ли, что тепловые насосы перестают работать, когда на улице становится очень холодно?

Технический специалист True North по обслуживанию конденсаторной установки теплового насоса

Да, но для того, чтобы тепловой насос полностью перестал работать, должно стать очень-очень холодно.

Различные модели тепловых насосов имеют разные рейтинги того, насколько холодным может быть охлаждение до того, как они перестанут быть эффективными. Для этого примера мы будем использовать рейтинг теплового насоса Mitsubishi Hyper Heat™, который обеспечивает достаточную тепловую мощность до -13 градусов по Фаренгейту.

Тепловые насосы рассчитаны на «мощность». В этом примере, когда на улице 30 градусов, тепловой насос легко выдает 100% своей мощности с максимальной эффективностью. Однако по мере того, как температура начинает падать, производительность также начинает падать, а когда производительность начинает падать, тепловой насос будет «работать усерднее», чтобы поддерживать температуру в вашем доме. Подобно тому, как приходится нажимать на педаль газа, чтобы поднять машину на крутой холм, именно здесь показатели эффективности тепловых насосов начинают падать — больше энергии используется для производства меньшей мощности.

С тепловым насосом Mitsubishi Hyper Heat™ эффективность начнет падать примерно на 2 градуса по Фаренгейту. При -2 градусах вы получите около 87% мощности устройства. А при -13 градусах вы получите около 76% мощности агрегата. Неясно, при какой температуре блок полностью перестанет работать — у нас еще не было достаточно холодного дня, чтобы продемонстрировать это с тепловыми насосами Hyper Heat™, хотя в некоторых документах Mitsubishi указывается точка остановки при -18 градусах.

В старых домах с меньшей теплоизоляцией, большими потерями тепла или сквозняками тепловому насосу также придется работать больше, чтобы компенсировать быструю потерю тепла из-за этих проблем. Тем не менее, новые дома часто имеют превосходную изоляцию и построены так, чтобы предотвратить потери тепла — в этих случаях тепло, создаваемое тепловым насосом, сохраняется внутри дома и помогает тепловому насосу работать с большей эффективностью.

Могу ли я отапливать свой дом тепловыми насосами без какого-либо другого источника тепла?

В некоторых странах с более теплым климатом тепловые насосы могут быть единственным источником тепла зимой. Однако здесь, в штате Мэн, мы рекомендуем, чтобы в большинстве домов был либо основной, либо резервный источник тепла на случай очень холодных дней или длительных периодов низких температур, во время которых тепловые насосы не смогут восстановиться после потери тепла. Этими другими источниками могут быть нефть, газ, пропан, электричество или биомасса. True North предлагает тепло из биомассы, древесные гранулы или тепло на природном газе для снижения затрат на топливо для отопления и снижения выбросов углерода, которые способствуют изменению климата.

Что такое водонагреватель с тепловым насосом?

Этот гибридный электрический водонагреватель с тепловым насосом Geospring Pro был установлен в подвале штата Мэн для обеспечения максимальной эффективности. Водонагреватели с тепловым насосом очень хорошо изолированы, и вода может очень хорошо удерживать тепло — поэтому водонагреватели с тепловым насосом могут обеспечить горячей водой типичную семью из четырех человек при очень низких эксплуатационных расходах, чаще всего 15 долларов или меньше в месяц.

Есть вопросы? Хотите узнать, подходит ли для вашего дома тепловой насос или водонагреватель с тепловым насосом? Позвоните нам в любое время по телефону 207-221-5677 или напишите нам по адресу info@truenorthenergyservices.com!

Страница 1 из 11

8 июля 2015 г. / Блог, Отопление, охлаждение и горячее водоснабжение тепловым насосом, влияние домовладельца

Водонагреватель с тепловым насосом (2022)

Что такое водонагреватель с тепловым насосом?

Водонагреватели с тепловым насосом — энергоэффективный способ поставляет горячую воду для бытовых нужд и может дополнять любой тепловой насос для отопления помещений.

Этот водонагреватель можно рассматривать как тип воздушного теплового насоса, который извлекает окружающее тепло из окружающего воздуха и циркулирует это тепло внутри насоса для дальнейшего повышения температуры.

Водонагреватель с тепловым насосом в два-три раза эффективнее электрического водонагревателя, потому что он перемещает тепло, а не генерирует тепло сам по себе.

Эффективность водонагревателя с тепловым насосом зависит от качества системы, размера установки, средних температур вашего климата и расположения компрессорного агрегата.

Существует два типа водонагревателей с тепловым насосом:

Сплит-системы: резервуар для воды и компрессор разделены, как в системе кондиционирования воздуха.
Встроенные агрегаты: компрессор и водяной бак расположены вместе. Вся система обычно устанавливается снаружи.

Если вы хотите установить водонагреватель с тепловым насосом в своем доме, просто заполните контактную форму, и GreenMatch предоставит вам до четырех предложений от надежных поставщиков рядом с вами. Наши услуги абсолютно бесплатны и ни к чему не обязывают.

Как работают водонагреватели с тепловым насосом?

Водонагреватели с тепловым насосом используют электричество для подачи окружающего воздуха и циркуляции его через насос, вызывая повышение температуры, а затем сбрасываются в резервуар для воды, готовый к использованию для нагрева горячей воды для бытовых нужд.

По сути, водонагреватель с тепловым насосом работает так же, как холодильник, только наоборот. Вместо того, чтобы втягивать горячий воздух изнутри и выбрасывать его наружу, водонагреватель с тепловым насосом всасывает окружающий воздух снаружи и нагревает его внутри.

Водонагреватель с тепловым насосом более эффективен, чем электрический водонагреватель, потому что он не использует электричество для выработки тепла , в отличие от электрического водонагревателя. Вместо этого он поглощает тепло извне, а затем использует электричество для циркуляции этого тепла, в конечном итоге передавая это тепло воде.

Этот тип теплового насоса производит конденсат в процессе работы, и вам потребуется установить систему отвода конденсата (которая также может быть насосом для конденсата).

Работают ли водонагреватели с тепловым насосом в холодном климате?

Водонагреватели с тепловым насосом поглощают окружающий воздух, а затем нагревают его внутри системы. Если окружающий воздух холодный, тепловому насосу придется работать больше, чтобы нагреть его, что делает их менее эффективными в холодном климате. Они идеально работают в местах с круглогодичные диапазоны температур от 4°C до 32°C .

Кроме того, водонагреватели с тепловым насосом охлаждают пространство вокруг себя, поскольку холодный воздух выбрасывается, а горячий остается внутри нагревателя. Это означает, что зимой у вас будет водонагреватель с тепловым насосом, который дополнительно охлаждает ваше помещение.

Однако, если у вас есть котельное помещение, в котором установлены котлы, работающие на дровах или жидком топливе, вы также можете установить там водонагреватель с тепловым насосом, который будет поглощать тепло, теряемое котлами.

Установка водонагревателя с тепловым насосом

Правильная установка водонагревателя с тепловым насосом зависит от многих аспектов. Некоторые из этих факторов включают планировку вашего дома, климат и местные строительные нормы. Таким образом, рекомендуется, чтобы у вас был квалифицированный подрядчик по сантехнике и отоплению, который может установить ваш тепловой насос в соответствии с надлежащими стандартами.

Водонагреватели с тепловым насосом должны иметь не менее 28,3 кубических метров воздушного пространства вокруг водонагревателя. Вытяжку холодного воздуха можно отводить в помещения или на улицу, но лучше всего их устанавливать в месте с избыточным теплом, например, в топочной. Водонагреватели с тепловым насосом могут быть немного шумными, что является еще одной причиной, по которой размещение их в котельной было бы хорошим решением. Время установки составляет около 1-3 дней, чтобы тщательно спроектировать и спланировать процесс.

Стоит ли покупать водонагреватель с тепловым насосом?

Хорошо спроектированный и установленный водонагреватель потребляет меньше энергии, чем обычные электрические цилиндры, что делает его выгодной инвестицией для вашего дома. Водонагреватели с тепловым насосом могут работать в местах, где солнечные водонагреватели выходят из строя из-за того, что им не требуется много контакта с солнцем, например, на южной стороне холмов.

Если вы выберете правильную систему водяного теплового насоса, она также может дать вам «центральное отопление». Они делают это, перекачивая теплую воду из резервуара по системе труб теплого пола. Другие системы тепловых насосов также можно использовать для нагрева джакузи, спа-салона или бассейна по более низкой цене, чем обычный электрический нагреватель.

В долгосрочной перспективе в Великобритании наблюдается значительный рост тепловых насосов. Установка тепловых насосов, без сомнения, занимает больше времени, но считается хорошей инвестицией в долгосрочной перспективе как с экологической, так и с экономической точки зрения.

Если вы хотите найти наилучшие решения для своего дома и стоит ли покупать тепловой насос в Великобритании, посетите сайт GreenMatch.co.uk для получения дополнительной полезной информации и профессиональной помощи в поиске идеальной системы отопления для вас.

Получить котировки сейчас

Заполните форму всего за 1 минуту

Гибридные электрические тепловые насосы Баковые водонагреватели

Высокоэффективные водонагреватели с гибридным электрическим тепловым насосом A. O. Smith представляют собой энергоэффективное и инновационное решение для нагрева воды в вашем доме. Они спроектированы так, чтобы предлагать функции премиум-класса, включая удобный дисплей, режим отпуска и сверхпрочный анод, защищающий ваш резервуар. Некоторые модели оснащены возможностями Интернета вещей, что позволяет вам контролировать и управлять водонагревателем из любого места.

Посмотреть все гибридные тепловые насосы Ресурсы подрядчика

Преимущества гибридного электрического теплового насоса

Баковые водонагреватели

Энергосбережение Водонагреватели с гибридным электрическим тепловым насосом
используют тепло окружающего воздуха для нагрева воды. Это минимизирует эксплуатационные расходы и максимизирует экономию.
Высокая эффективность
Гибридные электрические тепловые насосы A. O. Smith имеют до 3,45 UEF и сертифицированы ENERGY STAR ^®.
Долгоиграющий
Водонагреватели бака с гибридным электрическим тепловым насосом созданы с использованием инновационных технологий и имеют ограниченную гарантию от 6 до 10 лет, чтобы обеспечить горячую воду для вашего дома в течение многих лет.

Подробный обзор

Как работают баковые водонагреватели с гибридным электрическим тепловым насосом?

Водонагреватели бака с гибридным электрическим тепловым насосом созданы для того, чтобы быть самым эффективным водонагревателем бака на рынке. Линия гибридных тепловых насосов A. O. Smith, разработанная для использования электроэнергии вашего дома вместе с технологией теплового насоса, обеспечивает до 3,45 Рейтинг Единого энергетического фактора (UEF), который экономит энергию и Сертификат ENERGY STAR ^®.

Вентилятор в верхней части бака-водонагревателя гибридного электрического теплового насоса вытягивает воздух из окружающего пространства через испаритель. Хладагент в испарителе поглощает тепло из воздуха. Хладагент проходит через компрессор, который повышает температуру и давление. Наконец, нагретый хладагент проходит через змеевик конденсатора вокруг резервуара и передает тепло воде. Таким образом, вместо того, чтобы использовать только электричество в вашем доме для нагрева воды, водонагреватели с гибридным тепловым насосом A. O. Smith используют тепло вашего дома для нагрева воды в вашем баке.

remove_circle_outline Экономите ли вы деньги с помощью резервуарного водонагревателя с гибридным тепловым насосом?

С технологией гибридного электрического теплового насоса A. O. Smith вы можете сэкономить затраты на электроэнергию в вашем доме. Тепловой насос использует тепло, доступное в вашем доме, чтобы минимизировать эксплуатационные расходы, что может сэкономить вам сотни долларов в год по сравнению со стандартным электрическим водонагревателем.

add_circle_outline Каков срок службы бака-водонагревателя с гибридным электрическим тепловым насосом?

Гибридные электрические водонагреватели с тепловым насосом A. O. Smith оснащены инновационным анодом, который обеспечивает быстрое и эффективное нагревание воды в вашем доме. A. O. Smith также предлагает модели с ограниченной гарантией от 6 до 10 лет.

add_circle_outline Сколько стоит установить гибридный электрический водонагреватель с тепловым насосом?

Выбор водонагревателя с гибридным тепловым насосом для вашего дома поможет сэкономить деньги в течение всего срока службы водонагревателя и требует того же процесса установки, что и стандартный электрический водонагреватель. Первоначальная стоимость покупки резервуарного водонагревателя с гибридным электрическим тепловым насосом обычно выше, что может изменить стоимость установки в зависимости от вашего подрядчика по сантехнике. Однако многие коммунальные компании в Соединенных Штатах предоставляют скидки, чтобы помочь покрыть первоначальные первоначальные затраты на электрический тепловой насос. Используйте А. О. Смита Rebate Finder для поиска скидок в вашем регионе.

add_circle_outline Водонагреватель какого размера мне нужен для дома?

Компания A. O. Smith предлагает резервуарные водонагреватели с гибридным электрическим тепловым насосом трех разных размеров, чтобы удовлетворить потребности вашего дома: 50, 66 и 80 галлонов. При выборе подходящего водонагревателя вы должны проконсультироваться с местным подрядчиком по сантехнике, чтобы выбрать правильный размер и модель для вашего дома. Обратитесь к онлайн-справочнику A. O. Smith XPERT ^™ Product Selector.

add_circle_outline Как узнать, подходит ли для моего дома бак-водонагреватель с гибридным электрическим тепловым насосом?

Благодаря технологии гибридного электрического теплового насоса, передающей тепло из воздуха в вашем доме в водонагреватель, водонагреватель с гибридным тепловым насосом лучше всего работает при установке в большом пространстве, таком как подвал или гараж. Для шкафов или других небольших помещений A. O. Smith предлагает комплект воздуховодов, позволяющий тепловому насосу использовать воздух из соседней комнаты. Вам следует проконсультироваться с местным подрядчиком по сантехнике, чтобы узнать, подходит ли гибридный электрический водонагреватель с тепловым насосом для вашего дома.

Сравните:	Высокоэффективные гибридные электрические тепловые насосы, баковые водонагреватели:	Стандартные электрические баковые водонагреватели: ENT-50
Длина одинарного душа	33 минуты	27 минут
Двойные души	4. 2 души	3,4 душа
Душ одновременно	2,9 душа	2,9 душа
Максимальный размер бака	85 галлонов	75 галлонов
Сертификация ENERGY STAR ^®	check_circle_outline
УЭФ	3,45	0,92
Гарантия	6–10 лет	6 лет

*Многие факторы влияют на реальную производительность водонагревателя. Это максимальное приближение к вашему вероятному опыту использования этого водонагревателя в вашем регионе, но фактическая производительность может варьироваться в зависимости от факторов, которые мы не можем контролировать или оценивать.

Запросите предложение

у местного специалиста

Водонагреватели A. O. Smith профессионально устанавливаются местными независимыми подрядчиками.

НАЙТИ МЕСТНОГО УСТАНОВЩИКА

Не знаете, какой водонагреватель вам подходит?

Воспользуйтесь нашим инструментом выбора продукта, чтобы выбрать модель, подходящую для вашего дома.

Помогите мне выбрать

Дополнительные показания

Газовые водонагреватели требуют вентиляции при установке. Узнайте больше о том, как выбрать правильный тип вентиляции для вашего дома.
Узнать о конфигурациях вентиляционных отверстий клавиатура_стрелка_право
Подумайте, какой размер водонагревателя лучше всего подходит для ваших нужд. Просмотрите факторы, которые вам нужно взвесить, прежде чем принимать решение.
Узнайте, почему размер водонагревателя имеет значение keyboard_arrow_right

Как качество вашей воды может повлиять на ваш водонагреватель? Получите советы и дополнительную информацию о жесткости воды, почему это важно и как решить эту проблему.
Узнайте, как качество воды влияет на водонагреватели keyboard_arrow_right
Откройте для себя инновационные конструктивные особенности, которые инженеры A. O. Smith используют, чтобы ваш водонагреватель оставался функциональным и безопасным для повседневного использования.
Узнайте о функциях безопасности водонагревателя keyboard_arrow_right

Ресурсы подрядчика

Руководство по установке
Загрузите наши инструкции по установке электрического бакового водонагревателя.
Просмотр документа
Руководство по ресурсам
Подберите расход в соответствии с потребностями вашего клиента.
Просмотр документа
Инструмент перекрестных ссылок
Поиск вариантов замены, соответствующих требованиям NAECA.
Использовать инструмент

Поддержка владельца

Когда и как устанавливать дополнительный электрический водяной насос

Перейти к содержимому

Предыдущий Следующий

Посмотреть увеличенное изображение

Электрический вспомогательный водяной насос отличается от основного водяного насоса тем, что представляет собой электродвигатель с электрическим управлением. Его основное назначение заключается в циркуляции охлаждающей жидкости через перепускной шланг от основных линий охлаждающей жидкости к радиатору отопителя.

Двигатели с дополнительными электронасосами становятся более эффективными, так как выделяют меньше избыточного тепла и расхода масла. Несмотря на то, что они есть не на всех автомобилях, эти насосы становятся все более популярными в современных, двигатели с низким уровнем выбросов и высокой мощностью , которые должны работать в небольшом диапазоне температур, чтобы сохранить свою эффективность.

Полезность вспомогательного электрического водяного насоса

Вспомогательные электрические водяные насосы могут направлять горячую охлаждающую жидкость в радиатор отопителя независимо от оборотов двигателя, подавать горячий/холодный воздух в кабину, даже когда двигатель работает на холостом ходу или выключен. Вспомогательный насос охлаждающей жидкости может продолжать работать, когда автомобиль остановлен, позволяя охлаждающей жидкости циркулировать и полностью отводить тепло от нагнетателя.

Этот тип водяного насоса необходим для комфорта пассажиров, поскольку он обеспечивает достаточный обогрев, даже когда пассажиры едут в пробке или на низких оборотах. Кроме того, многие современные автомобили используют этот второй насос , чтобы вы могли использовать кондиционер в течение периода времени, когда двигатель выключен.

Обратите внимание, что в отличие от основного водяного насоса, этот не работает постоянно. Электронный блок управления будет регулировать вспомогательный насос в соответствии с потребностями момента.

Подводя итог, отметим некоторые из уникальных преимуществ :

Способствует охлаждению автомобиля в зависимости от потребности.
Экономит топливо.
Повышает комфорт пассажиров.
Эффективно охлаждает компоненты силовой передачи.
Снижает выбросы.

Связанный контент: Вспомогательные электрические водяные насосы — расширение ассортимента

Причины для замены вспомогательного электрического водяного насоса

Основной причиной отказа этих насосов является естественный износ электродвигателя и его износ . Если это все-таки произойдет, то сердцевина отопителя не сможет нагреться и потребуется ее замена. В зависимости от возраста и износа существует 5 распространенных причин отказа электрических вспомогательных водяных насосов:

Через сливное отверстие протекает охлаждающая жидкость, что указывает на выход из строя динамического уплотнения.
Водяной насос подтекает в двигатель, из-за чего масло становится мутным и жидким.
Крыльчатка насоса выходит из строя и издает чирикающий звук при контакте с корпусом.
Каналы водяного насоса забиваются из-за скопления ила.
Электродвигатель выходит из строя из-за короткого замыкания в проводке, что делает его неработоспособным.

Возможные осложнения

Неисправный вспомогательный водяной насос практически никогда не приводит к перегреву автомобиля. Однако, если он не работает, вы можете заметить некоторые из следующих ситуаций во время вождения:

От обогревателя не идет теплый воздух : поскольку его основной задачей является подача горячей охлаждающей жидкости к радиатору отопителя, первым признаком проблемы с этим компонентом будет отсутствие потока горячего воздуха от отопителя.
Обогреватель показывает переменный нагрев: температура внутри автомобиля повышается или понижается в зависимости от режима движения, особенно если заметно снижение температуры при работе двигателя на холостом ходу.

Разморозка Windows не работает: , когда окна запотевают, режим оттаивания отвечает за обдув ветрового стекла теплым воздухом для улучшения видимости. Если насос неисправен, стекла не будут оттаивать достаточно быстро.

Пронзительный жужжащий звук: из-под приборной панели, это может произойти при коротком замыкании проводки, из-за чего насос работает быстрее, чем должен, или продолжает работать после выключения двигателя.

Как заменить дополнительный электрический водяной насос шаг за шагом

После того, как вы проверили состояние дополнительного электрического водяного насоса и подтвердили необходимость его замены, обязательно выполните следующие шаги один за другим для оптимальной замены . Не забывайте всегда учитывать индивидуальные инструкции, предлагаемые в руководстве по эксплуатации автомобиля.

Замена вспомогательного водяного насоса. Пошагово:

Слейте охлаждающую жидкость из системы.
При необходимости удалите все мешающие детали.
Отсоедините разъем дополнительного водяного насоса.
Снимите все шланги, подсоединенные к насосу.
Снимите все крепежные болты и вспомогательный водяной насос.
Установите новый дополнительный водяной насос и затяните болты.
Подсоедините снова шланги обратно.
Установите все ранее снятые детали в обратном порядке.
Заполните систему охлаждения указанной охлаждающей жидкостью до требуемого уровня.
Прокачать систему охлаждающей жидкости в соответствии с руководством по эксплуатации.
Проверить систему охлаждения на наличие утечек.

И все! Вы сделали!

Не забывайте всегда тест-драйв автомобиля, объезжая его и контролируя температуру охлаждения!

Продолжайте читать: Техническое обслуживание Dolz: Утечка водяного насоса: как решить эту проблему

Важность правильного выбора вспомогательных электрических водяных насосов

A 9Вспомогательная электрическая водяная помпа хорошего качества 0809 p определяет срок службы оптимальной системы охлаждения и производительность любого современного автомобиля. Эти насосы используются не только для повышения эффективности современных двигателей, но и для охлаждения аккумуляторов в гибридных и электрических транспортных средствах.

Имея полный ассортимент вспомогательных водяных насосов , более 60 артикулов , Dolz предлагает своим клиентам лучшие решения благодаря индивидуальному подходу и новейшим технологиям в производстве водяных насосов для вторичного рынка.

Если вам нужны вспомогательные электрические водяные насосы высшего уровня, свяжитесь с нами, и мы предоставим вам необходимую информацию и поддержку.

…да, есть!

Поиск

Поиск:

Последние записи

Дольц, успех на Automechanika 2022 22 сентября 2022 г.
Откройте для себя основные части автомобильного двигателя (и его функции) 21 сентября 2022 г.
Управляемый картой термостат: как он работает и в чем его преимущества? 20 сентября 2022 г.
5 признаков поломки термостата и как их избежать 15 сентября 2022 г.
Расширение ассортимента: 9 новых ссылок на комплекты вспомогательного привода Dolz. 8 сентября 2022 г.

Архив по дате

Архив по датеВыбрать Месяц Сентябрь 2022 г. (5) Август 2022 г. (8) Июль 2022 г. (5) Июнь 2022 г. (5) Май 2022 г. (8) Апрель 2022 г. (5) Март 2022 г. (5) Февраль 2022 г.
