Как подключить светильники: параллельное, последовательное соединение, последовательность работ

Содержание

параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все.
    Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий….

и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

    Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов.

Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику.

Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

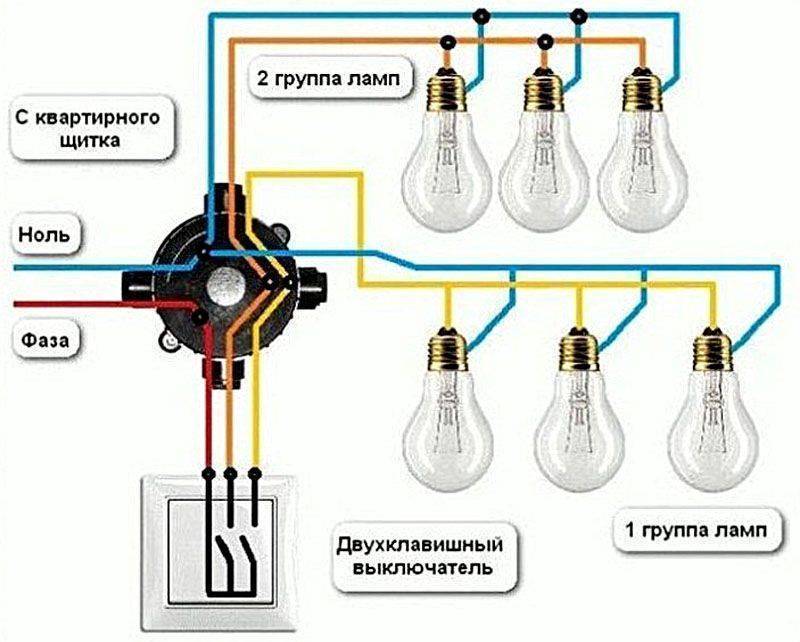

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения.

При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный.

Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп.

При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится.

В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Как подключить светильник через выключатель

При обустройстве домашней электросети или самостоятельном ремонте электрики необходимо разобраться с подключением светильника через выключатель, порядок которого зависит от самых различных факторов.

В этом случае должен учитываться не только тип коммутатора, но и класс подключаемого к бытовой системе осветительного прибора. Для понимания особенностей этих электротехнических процедур следует разобраться с тем, как правильно подключить прибор в каждом конкретном случае. При этом возможны следующие варианты:

  • Использование одноклавишного прибора.
  • Вариант подключения к двухклавишному выключателю.
  • То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
  • Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.

Но также важно ознакомиться со способами подключения к одному выключателю сразу нескольких лампочек, а также с вариантами, когда к ним подсоединяются светодиодные или точечные светильники.

Подключение через одноклавишный выключатель

Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

  1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
  2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
  3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
  4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
  5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.

В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

  • Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
  • На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
  • К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

  1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
  2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
  3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
  4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
  5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа.

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Обратите внимание: При подключении двух или более точек блок питания устанавливается сразу вслед за выключателем (смотрите схему ниже).

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

  • Малые размеры и небольшой вес.
  • Встроенной защиты от короткого замыкания.
  • Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
  • Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов. Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера.

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

  • Подключение двух светильников к одноклавишному выключателю.
  • Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
  • Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Как подключить потолочные светильники - схема подключения

Современный рынок светотехники предлагает своим потребителям огромный выбор разнообразных встраиваемых осветительных приборов. Установить их можно абсолютно на любой потолок, из какого бы материала не был он создан. Современное освещение не только дает превосходную освещенность, но и способно преобразить интерьер, придав ему особый уют. Поток света при точечном освещении можно направлять в любую сторону, что создает интересные эффекты и делает интерьер комнаты оригинальным.

При монтаже можно добавить функцию  приглушения яркости света, что даст возможность все время экспериментировать с освещением.  В зависимости от интенсивности можно добиться очень необычных эффектов на потолке.

Подключение точечных светильников дело несложное, с которым можно справиться самостоятельно.

В этой статье мы рассмотрим, какие есть виды ламп, в чем отличие схем их подключения и монтажа, подробнее остановимся на нюансах их установки.

Какой тип светильника  выбрать?

В точечный светильник можно установить любой тип лампы —  светодиодную, галогенную, лампу накаливания.  Рассмотрим каждый тип подробней.

Потолочные светильники с галогенными лампами можно использовать в подвесных системах с небольшой высотой. Это безусловное преимущество, ведь такое освещение можно использовать практически во всех  конструкциях.  Галогенки дают интенсивный яркий свет, что весьма ценно, но зато замена их не так проста —  сначала нужно снять фиксирующее кольцо, и только тогда можно перейти к замене.

Внимание! Саму галогенную лампу нельзя трогать руками,  потому что потовые выделения с рук могут вызвать гидратогенез кварца,  из-за чего она потеряет герметичность и быстро перегорит.


При правильной установке, такой светильник будет служить раза в 2-3 дольше, чем обычный, еще и экономия электроэнергии при этом немалая.

Точечный светильник может быть оснащен и лампой  накаливания. Это конечно редкость в таком типе освещения, но изредка встречается. Использовать такое устройство можно только при высоких потолках, потому что лампы накаливания  сильно нагреваются. Подключение и замена таких ламп предельно проста и всем хорошо известна, но и срок ее службы совсем небольшой.

Светодиодные светильники – самый оптимальный выбор на данный момент. Светодиоды, использующиеся в данном устройстве, имеют массу преимуществ:

  • максимально экономны – меньше всего потребляют электроэнергии
  • долговечны– имеют самый долгий срок службы
  • обеспечивают  яркий, интенсивный свет.
  • компактны – могут использоваться тогда, когда расстояние между базовым и декоративным потолком небольшое.
  • не нагреваются при работе – поэтому не будут повреждать материалы потолочной конструкции.

Есть светодиодные лампы разного оттенка, потому подобрать освещение, максимально гармонирующее с вашим интерьером – не проблема.  Установка их имеет некоторые особенности, однако, без серьезных трудностей.

Как подключить потолочные светильники?

Чтобы предупредить перепады напряжения сети,  нужно  установить трансформатор, подающий напряжение равномерно, без перепадов.

Установка точечного освещения не так сложна, как может показаться на первый взгляд.  Подключение точечных потолочных светильников нужно производить строго по схеме. Все работы можно осуществлять одновременно с установкой любых потолочных систем.  Главное соблюдать некоторые условия, а именно —  между базовым потолком и корпусом светильника должно быть расстояние не менее10 см. Это позволит полностью спрятать внутри потолочной конструкции  корпус светильника, трансформатор, провода.

Для подключения потолочных светильников необходим трансформатор – это обязательный элемент схемы устройства, обеспечивающий бесперебойную подачу напряжения.

Для этих целей можно использовать трансформаторы нескольких типов:

  • Электронные. Они устанавливаются достаточно просто и легко. Благодаря своему легкому весу, не утяжеляют потолочную конструкцию. Однако у них есть свои минусы – довольно часто ломаются и требуют замены;
  • Индукционные трансформаторы стоят дешевле, но они довольно тяжелы – порядка 2 кг. Такие приборы служат гораздо дольше электрических, они надежны и практичны. Если вы решите использовать именно этот вид трансформатора, нужно, либо дополнительно усилить потолочную конструкцию, либо делать дополнительный крепеж для прибора от базового потолка.

Если вы решили своими руками смонтировать сеть точечных светильников, то вам необходимо приобрести сразу несколько трансформаторов. Каждый прибор будет обеспечивать напряжением определенную группу светильников, и если один сломается, то  другие поддержат рабочее напряжение в сети.

Подключение точечной системы освещения

Подключение точечной системы освещения можно осуществлять по нескольким различным схемам, а именно:

  • Схема последовательного подключения.  В этом случае подключение каждого элемента осуществляется на один провод, то есть  лампы подсоединяются друг за другом.  Монтаж тут предельно прост, но и минусов у схемы достаточно. В данном случае необходим выпрямитель цепи, а иначе ток будет подаваться неравномерно,  что вызовет перегорание ламп.
  • Второй вариант —  каждая лампа подключена к распределительной коробке персональным проводом.  Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Для монтажа можно использовать специальный потолочный плинтус или  устанавливать прямо в потолочное  покрытие.

  • На начальном этапе, еще до установки навесной конструкции, нужно подготовить базовый потолок – произвести разметку будущего расположения всех элементов и  укрепить консоли.
  • После установки подвесной конструкции на ее поверхности проделывают отверстия под лампы.  Размеры  отверстия определить легко, ведь  диаметр обычно указан на упаковке. В среднем размеры составляют 6-7см.
  • Далее в каждое отверстие прокладывают кабели и подключают их к клеммам ламп.
  • Для установки светильника, его пружины нужно свести вместе, поместить в приготовленное отверстие, и только после этого отпустить. Благодаря таким манипуляциям светильник четко примет нужное положение и будет плотно прижат к поверхности потолка.  Все, монтаж окончен!

Подключение люстры по сложности мало чем отличается, с алгоритмом действий в этом случае, наверное, уже каждому знаком. Однако чаще всего в современном интерьере прибегают к точечному расположению освещения. Так можно сделать многочисленные источники света,  добиться лучшего освещения помещения, а также интересных световых эффектов.  Многих привлекает и то, что в данной системе освещения применяются экономичные лампы, что позволяет и комнату осветить ярко и не затратить много электроэнергии. Да и произвести своими руками подключение потолочных светильников– не проблема, главное не отходить от схемы, разработанной профессионалами.

Краткая суть статьи

  1. Точечная система освещения – оптимальное решение для любого помещения. Благодаря нему можно комнату равномерно наполнить ярким светом, а при желании добиться оригинальных эффектов с помощью мягкого освещения.
  2. Точечные светильники можно оснащать разными видами ламп – накаливания, галогенные светодиодные. Наиболее популярны последние два вида, а самым оптимальным по показателям практичности, экономичности и мощности являются светодиодные лампы.
  3. Смонтировать систему освещения вполне можно самостоятельно, если строго придерживаться схемы.
  4. Есть несколько видов подключения системы освещения, каждая из которых имеет свои нюансы,  подробнее о которых вы можете узнать в соответствующем разделе.

Как подключить потолочные светильники: схема подключения в подвесном потолке, монтаж своими руками (видео), как установить лампочки?

Осветительные потолочные приборы устанавливаются на любых конструкциях, независимо от вида потолка. Элементы крепления чаще всего скрыты в пространстве между базовым потолком и подвесным полотном. Нам видна только декоративная часть осветительных приборов. Разберёмся подробнее с подключением потолочных светильников своими руками.

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

  1. дрель;
  2. распределительные коробы;
  3. кабель выбранной длины;
  4. отвёртка;
  5. нож строительный;
  6. пассатижи;
  7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Выбор осветительного прибора

Чтобы выбрать плафоны или люстру под навесное полотно, нужно представлять, какое освещение вы желаете видеть в помещении. Люстры и плафоныразличаются по следующим параметрам:

  • количеством лампочек. При подключении, удобно сделать две группы лампочек с отдельным двухклавишным выключателем. Так вы сможете легко регулировать яркость освещения;
  • патронами. При покупке лампочек смотрите, чтобы они подходили к цоколю.

Покупая лампочки, обращайте внимание на их мощность.

Установка

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки.Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения, согласно схеме подключения. Они выполняются в нескольких вариантах.

Рассмотрим на схеме как подключить потолочные светильники:

  1. лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль. Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
  2. схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
  3. как подключить светильники на подвесном потолке по схеме с помощью саморезов.Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника. Люстра очень просто крепится — петля вешается на крюк. Крюк нужно установить заранее при прокладке проводки;
  4. следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

  • простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
  • ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

  1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
  2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
  3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
  4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Достоинства и минусы

Вы знаете, как подключить потолочные светильники, осталось выбрать какие.

Чтобы выбрать из различных вариантов плафонов и люстр для потолка, нужно знать с чем можно столкнуться в процессе эксплуатации. Посмотрим, какие плюсы есть у потолочных светильников:

  • большой выбор;
  • разный способ монтажа;
  • возможность установки в любом помещении;
  • излучают рассеянный свет, не режущий глаза.

Минусов немного:

  • замена вышедших их строя лампочек затруднительна. Но, это зависит от типа светильника;
  • кабель, проложенный к выключателю, необходимо удлинять.

Всё говорит в пользу монтажа осветительных приборов для подвесных покрытий.

Советы

Схема подключения светильников в подвесном потолке, может отличаться в зависимости от типа плафонов.

Важно: независимо от вида плафонов и люстр, для подключения к базовой поверхности необходимо провести электрический кабель. Практически всегда кабель прокладывается под штукатурку.

  1. Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
  2. Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
  3. Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
  4. Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

к люстре, к двум светильникам

С обычным выключателем знаком практически каждый – он есть в любом доме. Но, кроме обычных выключателей, существуют и сдвоенные или, как их еще называют, двухклавишные или двойные. В этой статье мы разберемся с конструкцией и рассмотрим схему подключения двухклавишного выключателя.

Назначение и конструкция

Назначение двойного выключателя то же, что и обычного одиночного: подавать напряжение на ту или иную нагрузку (обычно это осветительные приборы). Отличие же двойного устройства от одноклавишного состоит в том, что в одном корпусе расположены как бы два независимых выключателя. Удобство такой конструкции очевидно. Занимая столько же места, сколько и его одноклавишный собрат, прибор позволяет независимо управлять двумя нагрузками. Кроме того, клавиши в таком приборе расположены рядом друг с другом, что создает определенные удобства эксплуатации.

Согласись, двойной выключатель не только удобнее двух одноклавишных, но и эстетичнее выглядит

Поскольку двухклавишный прибор представляет собой два одноклавишных, то и электрическая схема его будет иметь соответствующий вид:

Электрическая схема двух одиночных и одного двойного прибора

Внешне двойной выключатель выглядит примерно так:

Двойной выключатель со снятой крышкойк содержанию ↑

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Электрическая схема пятирожковой люстры

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

  1. Лампы не горят.
  2. Горят 2 лампы.
  3. Горят 3 лампы.
  4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Электрическая схема управления пятирожковой люстрой двойным выключателем

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки. Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения. Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если ты собираешься ремонтировать подключенную таким образом люстру, я настоятельно советую квартиру все равно обесточить, повесить предупреждающую табличку на автомат или рубильник, а еще лучше выставить наблюдателя. Прежде чем лезть в светильник, проверь отсутствие напряжения указателем (индикатором).

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

Прорезание штрабы

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

Прорезание посадочного места под двойной выключатель при помощи коронки и зубила

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

Практическая схема подключения пятирожковой люстры к двойному выключателю

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Монтаж двойного выключателя

Важно! Обрати внимание, что хотя подавляющее большинство двойных выключателей имеют общий вход, встречаются приборы с раздельными входами. В этом случае фазу на вторую клавишу подают перемычкой от первой.

Двойные выключатели с общим входом (слева) и с раздельными

Теперь подключи люстру. Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Подключение люстры при помощи винтовой колодки

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Использование точечных светильников для общего освещения и декоративной подсветки

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Схема подключения двух групп светильников к двойному выключателю

Обрати внимание, что, как и в случае с люстрой, фазный провод подключается к двойному выключателю, а нулевой идет на светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Красными стрелками я отметил светильники первой группы, зелеными – второй

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая

Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля

Следующая

Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Как правильно и безопасно подключить светодиодные светильники

Специалисты компании «Ледрус» ежедневно отвечают на десятки вопросов покупателей по особенностям подключения светодиодных светильников. Людей волнует задача правильного подсоединения осветительных приборов на светодиодах к электросети своими руками. У нас покупают светодиодные светильники различного типа для дома и офиса: встраиваемые, накладные, потолочные, офисные «Армстронг» и многие другие. Правила и способы подключения светильников абсолютно одинаковы и не зависят от варианта конструктивного исполнения.

В этой статье мы ответим на наиболее частые вопросы, задаваемые покупателями, не имеющими широких познаний в электротехнике. Надеемся, что наши рекомендации помогут домашним мастерам качественно и безопасно подключать любое количество светодиодных светильников.

Подключение светодиодного светильника к сети 220В

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.


Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.


Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.


Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.


Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

  1. Последовательная. Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

  2. Параллельная. Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

  3. Лучевая. Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.

Одноклавишные и двухклавишные выключатели

При монтаже осветительной проводки применяются как одноклавишные, так и двухклавишные выключатели. Рассмотрим их особенности:

  • одноклавишные – предназначены для управления одним или целой группой светодиодных светильников. Одна пара контактов;

  • двухклавишные – позволяют включать/выключать два отдельных LED-устройства освещения либо две группы, например, в разных зонах гостиной или холла. Две пары контактов.

Важно понимать, что на контакты выключателя требуется подводить фазный проводник, который коммутируется ими в зависимости от положения нажимной клавиши. Нулевой провод подключается к светильнику непосредственно из распределительной коробки, не подвергаясь коммутации.


Инструменты для монтажа

В процессе монтажных работ понадобятся качественные инструменты и материалы. Необходимо приготовить плоскогубцы, кусачки (бокорезы), отвертку обычную и индикаторную с хорошо изолированными рукоятками.

Для межпроводных соединений оптимально подходят клеммные разъемы Wago зажимного типа. Немного дешевле обойдутся стандартные пластиковые клеммники под винт.


Наверняка пригодится рулон изоляционной ленты. Для зачистки жил от изоляции лучше приобрести специализированное приспособление – стриппер.


Меры предосторожности

При самостоятельном подключении светодиодных светильников следует соблюдать элементарные меры предосторожности. Основным правилом безопасности является производство работ только после отключения подачи электроэнергии в помещение. Для этого нужно отключить соответствующий «автомат» в электрощитке.


Перед началом монтажа обязательно убедитесь в отсутствии напряжения 220В на проводах при помощи специального индикатора. Для большей безопасности воспользуйтесь диэлектрическими резиновыми перчатками. Если при внешнем осмотре обнаружился механический дефект осветительного прибора, то не стоит использовать его из-за возможного нарушения электроизоляции.

Работы на высоте лучше проводить при помощи прочной стремянки, а не сомнительного стула/табурета с шатающимися ножками.

После завершения монтажных операций рекомендуем проверить правильность выполнения реализованной схемы и надежность всех соединений. Неверные коммутации приводят к короткому замыканию в электросети. Поэтому внимание и еще раз внимание!

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы проконсультироваться по любым вопросам, касающимся нашей продукции. Сотрудник интернет-магазина поможет Вам выбрать оборудование, а также рассчитать его количество под индивидуальный проект. Вы узнаете критерии выбора светодиодных светильников для помещений различного назначения, например для ванной, с особыми требованиями к уровню защиты от повышенной влажности.


Как подключить люстру - Лайфхакер

1. Приготовьте инструменты и материалы

Необходимая оснастка почти всегда найдётся в любом доме. Вот полный список:

  • люстра;
  • стриппер или нож — для зачистки проводов;
  • индикатор напряжения — для определения фазы;
  • мультиметр — для проверки цепи;
  • прямая и крестовая отвёртки — для монтажа;
  • самозажимные клеммы Wago — для соединения проводов;
  • кусок проволоки — для поддержки люстры во время подключения;
  • дюбели или шурупы — для крепления люстры;
  • перфоратор — для сверления отверстий в бетоне;
  • шуруповёрт или отвёртка — для заворачивания шурупов.

2. Проверьте провода люстры

Провода внутри люстры / atcharlotteshouse.com

Если светильник не проверяли на работоспособность в магазине, перед установкой обязательно нужно убедиться в отсутствии короткого замыкания и пробоя на корпус. Действуйте так:

  • На мультиметре установите режим прозвонки цепи.
  • В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит, всё в порядке. Если есть — где-то в цепи короткое замыкание. Нужно детально осмотреть все контакты и устранить неисправность.
  • В люстре с несколькими плафонами много проводов. Разделите их по цветам на две группы. Считайте эти пучки двумя отдельными проводами и проверьте их мультиметром, как описано выше.
  • Если у светильника металлический корпус, приложите к нему один щуп мультиметра, а вторым поочерёдно коснитесь каждого из контактов внутри патронов люстры. Сигнала быть не должно. В противном случае есть пробой и надо искать, какая из клемм касается корпуса. Если не устранить неисправность, то может ударить током при касании к люстре во время работы.

3. Узнайте количество проводов на потолке

Три провода на потолке — самый распространённый вариант / otlichnyjremont.ru

Теперь нужно узнать, какой кабель идёт к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам выключателя:

  • Одна клавиша — два провода.
  • Две клавиши — три провода.
  • Три клавиши — четыре провода.

Чтобы убедиться в точном количестве проводов, снимите крышку старой люстры. Отверните декоративные гайки крепления и, придерживая светильник, посмотрите на кабель. Проводов может быть два, три или четыре. Если люстра ещё не установлена, их количество сразу будет видно.

4. Определите фазу и ноль на потолке

domovod.su

Сколько бы ни было проводов, один всегда будет нулевым, а все остальные — фазными. Исключение — если есть заземление, в этом случае добавляется ещё один провод.

Если всё подключено в соответствии с маркировкой, то синий — это ноль, коричневый, красный или белый — фаза, а жёлто-зелёный — заземление. Но лучше всё же не полагаться на цвета, а проверить фазу индикаторной отвёрткой.

YouTube-канал Krzysztof Klimas

  • Включите все клавиши на выключателе.
  • Поочерёдно касайтесь каждого провода наконечником. На фазном индикатор загорается, на нулевом — нет.
  • Пометьте провода или запомните, какие цвета соответствуют фазе, а какой — нулю.

Если два провода, то здесь всё просто: фаза и ноль. Если три — один точно ноль, а вот остальные — либо две фазы, либо фаза и заземление. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, одна из жил точно нулевая, остальные — либо три фазы, либо две фазы и заземление.

5. Выберите схему коммутации

В зависимости от количества фазных проводников на потолке можно организовать управление одной или несколькими группами ламп. За каждый контур отвечает отдельная клавиша на выключателе.

Все пять ламп объединены в одну группу / kuhnidizayn.ru

Лампы разбиты на две группы: 2+5 / kuhnidizayn.ru

Обычно выбирают следующие типы коммутации.

  • Один фазный провод — можно подключить одинарный светильник. Или люстру с несколькими плафонами, но все они будут включаться одновременно.
  • Два фазных провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая клавиша выключателя управляет одной лампой, а вторая — всеми остальными. Например, если плафонов пять, то их удобно разделить на группы 1 + 4 или 2 + 3.
  • Три фазных провода — тот же принцип, что и в предыдущей схеме. Лампы можно поделить на три группы в любых пропорциях и управлять ими соответствующими клавишами выключателя. Например, если люстра на шесть рожков, то удобно делить на 2 + 2 + 2 или 1 + 2 + 3.

6. Соедините провода внутри люстры

fb.ru

Для начала стриппером или ножом снимите по 1 см изоляции со всех проводов. Действуйте аккуратно, чтобы не повредить их.

YouTube-канал Gewacom

Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазная жила с фазной, нулевая — с нулевой.

При второй и третьей схемах, когда лампы разбиваются на несколько групп, соединение осуществляется чуть иначе, но по одному принципу:

  • С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу. В зависимости от количества жил может понадобиться колодка на два или три гнезда. Одно из них держите свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры.
  • Таким же образом соедините между собой фазные провода первой группы ламп.
  • Повторите всё то же самое для оставшихся групп.

7. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого переведите ручки отключающих автоматов вниз. Значки сменятся с красных на зелёные или с единицы на ноль. С помощью индикаторной отвёртки убедитесь, что напряжения в сети нет.

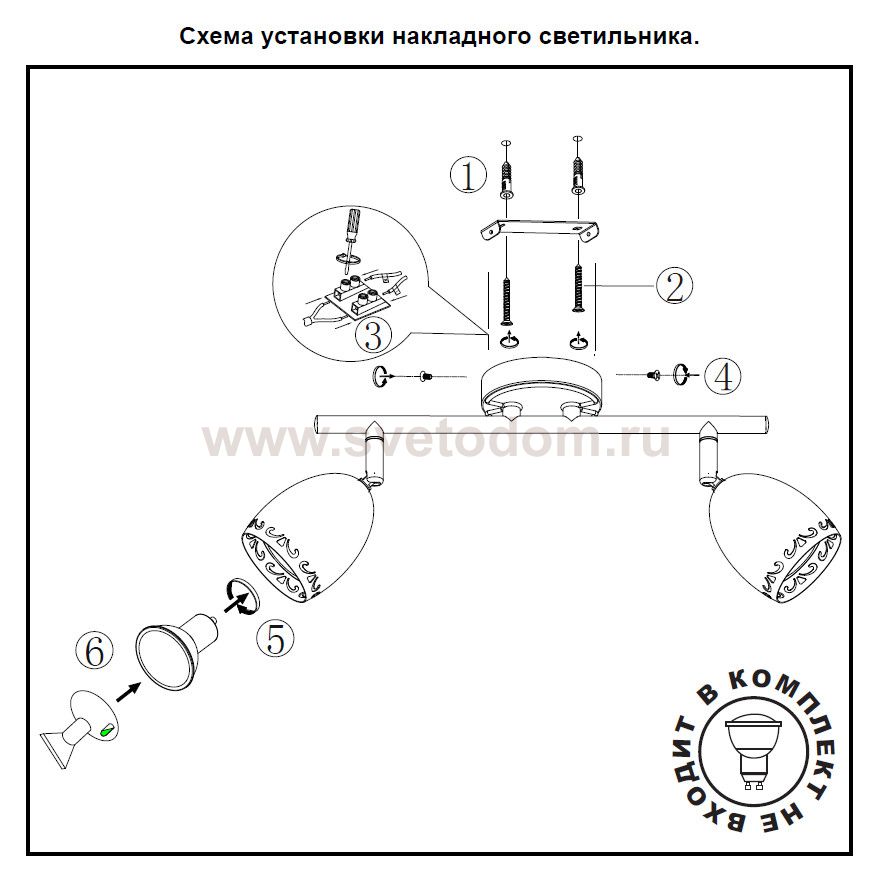

8. Установите монтажную планку

avito.st

На специальной металлической планке из комплекта люстры располагаются два винта. На них будет фиксироваться светильник.

YouTube-канал Gewacom

Монтажную планку необходимо надёжно закрепить.

  • В бетонном перекрытии — просверлите отверстия перфоратором, забейте в них дюбели и зафиксируйте планку.
  • В гипсокартоне — заверните шурупы планки в профиль прямо через плиту.
  • В натяжных потолках — прикрепите монтажную пластину шурупами к закладному брусу.

9. Подключите люстру к проводке на потолке

viktorpotapov.incpalife.ru

Предварительно снимите со светильника плафоны, чтобы не разбить их. Для облегчения монтажа временно подвесьте люстру проволокой на потолочном крюке или крепёжной планке.

Как подключать светильник с одним плафоном

  • Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы.
  • Аналогичным образом соедините нулевые провода на потолке и люстре.

Как подключать люстру с несколькими плафонами



YouTube-канал «Электрик в доме»

  • Вставьте нулевой провод на потолке в оставшееся гнездо клеммы нулевых жил люстры.
  • Соедините один из фазных проводов с клеммой фазных жил первой группы.
  • Повторите предыдущий пункт для остальных групп ламп.
  • Если люстра металлическая и в ней предусмотрен зажимной контакт для заземления, подключите к нему жёлто-зелёную жилу (если она есть на потолке).

10. Закрепите люстру

housemaster24.ru

Осталось снять проволоку для временного крепления и установить светильник. Действуйте так:

  • Аккуратно уложите провода внутри корпуса.
  • Совместите крепёжные отверстия с винтами на монтажной планке.
  • Заверните на винты декоративные гайки.
  • Установите плафоны на люстру, если снимали их ранее.



YouTube-канал «Электрик в доме»

11. Включите электричество

glazovlife.ru

Подайте напряжение, включив рубильник в электрощите на лестничной площадке или в квартире.

Поочерёдно нажмите на все клавиши выключателя. Если всё сделано правильно, соответствующие лампы в люстре зажгутся.

Читайте также ⚒🏡💡

Как подключить фары последовательно? Установка основной электропроводки

Как последовательно соединить точки освещения?

В сегодняшнем руководстве по монтажу базовой электропроводки мы покажем , как подключать точки освещения в быках? . Хотя мы знаем, что последовательное соединение для бытовой электропроводки, такой как вентиляторы, выключатели, лампочки и т. Д., Не является предпочтительным способом вместо параллельной или последовательно-параллельной проводки. Но в некоторых случаях нам также необходимо последовательно подключить и подключить электроприборы.

Как подключить фары последовательно?

На приведенном выше рисунке все три световые точки соединены последовательно. Каждая лампа подключается к следующей, то есть L (линия, также известная как фаза или фаза), подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтраль) подключается к тогда напряжение питания.

согласно аналогии с последовательной цепью, текущий ток одинаков во всех этих лампах / лампах накаливания, но напряжение разное, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток различен.

Один из основных недостатков схемы последовательного освещения, добавление или удаление одной лампы из схемы повлияет на всю схему, т. Е. Другие лампы будут тускнеть, а другие подключенные устройства и приборы не будут получать достаточное или требуемое рабочее напряжение, потому что Напряжение в последовательной цепи различается в каждой точке, но текущий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки схемы или подсхемы) в эту схему, просто продлив проводники L и N на другие лампы, но они не будут гореть в соответствии с к номинальной выходной эффективности.Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Еще одним серьезным дефектом цепи последовательного освещения является то, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выходит из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рисунке ниже. Здесь вы можете видеть, что на линейном проводе, подключенном к лампе 3, есть перерез, поэтому лампа выключена, а остальная цепь работает правильно i.е. лампочки светятся.

Фонари, подключенные в серии

Недостатки последовательной цепи освещения.

  • Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и остановке работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
  • Если добавить в цепь последовательного освещения больше ламп, их яркость уменьшится. потому что напряжение распределяется по последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение напряжения возрастет, что не является хорошим признаком для защиты электроприборов.
  • Последовательная проводка - это проводка типа «ВСЕ или НЕТ», что означает, что все устройства будут работать одновременно или все они отключатся, если произойдет сбой в любом из подключенных устройств в последовательной цепи.
  • Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электрические обогреватели, кондиционер и т. Д.) В последовательную цепь. Например, если пять ламп 220 В должны быть подключены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
  • Общее сопротивление последовательной цепи увеличивается (а ток уменьшается), когда в цепь добавляется дополнительная нагрузка.
  • В соответствии с будущими потребностями, в текущую последовательную цепь следует добавлять только те электроприборы, если они имеют тот же номинальный ток, что и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, то есть лампочки, вентилятор, обогреватель, кондиционер и т. Д., Имеют разные номинальные токи, поэтому их нельзя подключать последовательно для бесперебойной и эффективной работы.

Преимущества :

  • При последовательном подключении требуется кабель меньшего размера.
  • Мы используем для защиты цепи для последовательного подключения предохранителей и автоматических выключателей с другими приборами.
  • Последовательная цепь нелегко получить накладные расходы из-за высокого сопротивления, когда в цепь добавляется дополнительная нагрузка.
  • Срок службы батареи в последовательной цепи больше, чем в параллельной.
  • Это наиболее простой метод электрического подключения, который позволяет легко обнаружить и устранить неисправность по сравнению с параллельным или последовательно-параллельным подключением.
Недостатки последовательной цепи освещения

Полезно знать:

  • Переключатели и , предохранители должны быть подключены через линию (под напряжением).
  • Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочка и т. Д., Предпочтительнее, чем последовательное подключение.
  • Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный.

Предупреждение:

  • Электричество - наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, прочтите все предостережения и инструкции при выполнении этого руководства на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания, практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых областях. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие руководства по монтажу базовой домашней электропроводки:

Что такое последовательное и параллельное соединение и когда что применять? - служба поддержки клиентов

Возможны два различных метода подключения: последовательное соединение и параллельное соединение.Вы должны знать разницу в проводке светодиодного освещения. Светодиод должен быть подключен либо последовательно, либо параллельно. Как они должны быть связаны, зависит от источника света. Неправильное соединение со светодиодами приведет к выходу из строя светодиодных фонарей.

Последовательный порт на 350 мА, 500 мА, 700 мА и 1050 мА

Требуется последовательное соединение со светодиодной подсветкой на 350 мА, 500 мА, 700 мА и 1050 мА. В этом случае вы используете источник питания с регулируемым током.

При последовательном подключении только один поток.Ток входит в первую точку через +, а затем уходит через -, чтобы перейти к следующей точке и сделать то же самое с третьей точкой. Ток течет таким образом в одном направлении, пока все точки не будут снабжены током. Всякий раз, когда хотя бы одна точка нарушена, цепь разрывается. Дефектное пятно больше не может проводить ток, поэтому все виды спорта в цепи выходят из строя.

Однако самые современные светодиодные прожекторы защищены от этого. Эти защищенные точки имеют встроенный мост, который позволяет току течь к другим точкам цепи в случае пробоя.

Параллельно с 12В, 24В и 230В

Требуется параллельное подключение со светодиодной подсветкой на 12В, 24В и 230В. В этом случае вы используете подачу напряжения.

При параллельном подключении начальные (+) и конечные (-) точки (-) разных точек соединяются друг с другом. В отличие от последовательного соединения, питание при параллельном соединении может проходить через несколько цепей. Всякий раз, когда одна точка выходит из строя, все остальные точки не выходят из строя.Электроэнергия все еще может достигать других точек в цепи.

На рисунке ниже показано, что происходит с силовой цепью при выходе из строя одной точки. При параллельном подключении силовая цепь остается неизменной, а все остальные точки продолжают работать. Однако при последовательном подключении, когда одна точка выходит из строя, питание больше не может циркулировать, поэтому другие точки выходят из строя.

При параллельном подключении цепь питания продолжается. При последовательном подключении цепь питания не может продолжаться.

Чтобы продлить срок службы светодиодных фонарей, мы советуем подключать их к источнику постоянного тока.

5 лучших дальних фонарей дружбы

любезно предоставлено брендами

Нам не нужно повторять дважды - находиться вдали от лучшего друга сложно. Конечно, есть FaceTime, текстовые сообщения и Instagram, но ничто не может заменить знание того, что ваш лучший друг - это всего лишь , . К счастью, теперь есть устройства, которые могут помочь преодолеть этот разрыв: лампы для дружбы на дальние расстояния.

Эти специальные лампы, особенно популярные сейчас на Pinterest, позволяют незаметно дать понять подруге, что вы думаете о ней, и наоборот. После того, как вы и ваша лучшая подруга (или парень, или сестра, или бабушка!) Купите набор, вы подключите их к своим индивидуальным домашним сетям Wi-Fi и друг к другу. Затем, когда вы думаете о своей далекой подруге, все, что вам нужно сделать, это нажать на лампу, и ее лампа загорится, где бы она ни была. Некоторые даже позволяют вам выбрать определенный цвет, чтобы представить вас или объединить целую группу друзей в одну и ту же большую сеть ламп.

Эти устройства могут быть немного дорогими (цифры ниже для каждого набора из двух), но имейте в виду, что они являются технологией, которая помогает вам и вашим близким оставаться на связи. И разве они не сделают самый сладкий подарок лучшему другу?

Реклама - продолжить чтение ниже

1 Лампы для дальних поездок с деревянным основанием

2

Лучшая лампа для дружбы на дальние расстояния для групп

Мозаичные лампы дружбы на дальние расстояния нестандартные товары.ком

170,00 долл. США

Вы можете подключить до 10 таких светодиодных ламп, что делает их идеальными для семей и больших групп друзей-дальнобойщиков.

3 Деревянные лампы для дружбы на дальние расстояния

uncommongoods.com

198,00 долл. США

Эти современные светильники середины века, изготовленные тем же продавцом, также можно комбинировать с мозаичными лампами.(Прочтите: вы и ваша лучшая подруга можете выбрать дизайн , который вам нравится .)

4

Симпатичная персонализированная лампа для дружбы на большие расстояния

Фанерные дальнобойные лампы Дружбы

5 Лампы для дружбы на дальние расстояния Brookstone

urbanoutfitters.com

89,95 долл. США

Эти элегантные варианты от Brookstone, которые стоят примерно вдвое дешевле, чем большинство других наборов с двумя лампами, отлично подходят для лучших с ограниченным бюджетом.

Хизер Финн Редактор контентной стратегии Хизер Финн - редактор стратегии контента в Good Housekeeping, где она возглавляет стратегию бренда в социальных сетях и освещает развлекательные новости по всему, от «Доброго доктора» ABC до последних документальных фильмов о преступлениях Netflix.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама - продолжить чтение ниже

Как установить светильник (Руководство для DIYer's)

Фото: Kit Stansley

Поскольку моя нынешняя резиденция завершена только наполовину, на потолках много световых коробов без светильников, что означает, что я споткнулся об инструменты в посреди ночи чаще, чем я могу признаться.

Электротехнические проекты «сделай сам» мне не нравятся; вероятно, в результате удара током от перерезанной телефонной линии в детстве (или, возможно, врожденного страха внезапной смерти от электрического тока). Но для простых электромонтажных работ по дому небольшие знания и подходящие инструменты могут сделать работу немного менее пугающей и, что более важно, менее шокирующей .

Думаете, вам нужен электрик?

Найдите квалифицированных, проверенных профессионалов в вашем регионе и получите бесплатную, бесплатную смету для вашего проекта.

+

Перед тем, как начать

Вот несколько вещей, которые вы должны знать об электричестве и домашней электропроводке, прежде чем начать.

  • Вся электроэнергия подается через счетчик на вашу панель выключателя. Если отключить что-то на панели, в доме не будет питания на провода или коробки.
  • Отключение чего-либо с помощью переключателя не обязательно означает отсутствие питания на проводах в электрической коробке.
  • Если смотреть на провода, черный или красный - это ток, белый - нейтральный, а зеленый или медный - заземление.
  • Не вставляйте заколку для бобби в электрическую розетку, даже если ваш двоюродный брат осмелится сделать это.
Инструменты и материалы

Как установить светильник

Шаг 1: Отключите питание

Для некоторых приборов вы можете просто отключить питание переключателем, но я рекомендую всегда отключать питание с помощью выключателя . Если вам повезет, выключатели на вашем электрическом щите будут помечены. Если нет, то это своего рода игра в угадывание: отключите выключатели, а затем используйте детектор напряжения, чтобы убедиться, что место, в котором вы собираетесь работать, не «жаркое».(Детектор напряжения издаст звуковой сигнал и загорится при наличии тока.) Я всегда выключаю свой компьютер перед случайным отключением прерывателей… на всякий случай.

Шаг 2: Подключите провода

Стандартная коробка для осветительного прибора будет иметь три провода: белый (нейтраль), черный (ток) и медный (заземление).

Фото: Kit Stansley

Постоянный У приспособления может быть пластина, которая будет соединена с двумя отверстиями под винты с обеих сторон коробки, и я считаю, что это проще сделать перед подключением проводов (особенно на тяжелом приспособлении, которое необходимо поддерживать во время прокладки проводов). связаны.)

Провода можно подключать к прибору разными способами. В этом случае провода наматываются на винты для соединения. Также в приспособлении могут быть провода (соответствующих цветов), которые будут соединяться с потолочными проводами с помощью гаек.

В любом случае используйте инструмент для зачистки проводов, чтобы удалить 3/4 ″ оболочки провода. Чтобы прикрепить к винтовым соединениям, согните провод в форме буквы U, оберните вокруг винта, затем обожмите провод и затяните винт. (Белый провод к серебряному винту, черный провод к золотому винту, заземление к зеленому винту.)

Фото: Kit Stansley

Чтобы прикрепить провода к проводам, скрутите провода одинакового цвета вместе, а затем намотайте на них проволочную гайку.

Шаг 3: Прикрепите приспособление к коробке

Это простое приспособление с натяжной цепью было прикреплено двумя винтами, которые входят непосредственно в коробку, но вы также можете прикрутить только один винт непосредственно к монтажной пластине. Как только приспособление установлено, установите лампочку, снова включите прерыватель и дайте свету загореться.

Фото: Kit Stansley

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как подключить устройство Alexa к Smart Lights

  • Вы можете подключить устройство Alexa к освещению в вашем доме и использовать устройство Alexa для управления основными функциями включения и выключения, затемнения яркости и для ламп с возможностью изменения цвета.
  • Вы можете создать индивидуальные элементы управления, которые позволят вам работать с несколькими сгруппированными источниками света одновременно.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.
Идет загрузка.

Возможно, у нас нет летающих машин или телепортационных устройств, но возможность управлять всем, от света в спальне до температуры в холодильнике, используя только свой голос, подтверждает, что мы живем в довольно футуристическом мире.

Но прежде чем вы сможете управлять освещением (или холодильником), вам необходимо подключить эти умные лампочки к Alexa на вашем Amazon Echo.

Перед тем, как это сделать, вам нужно вкрутить указанные лампочки (для чего может потребоваться помощь различных комических персонажей) и включить розетку, а затем подключить лампочку к той же сети Wi-Fi, что и Alexa.

Для этого следуйте инструкциям, прилагаемым к лампочке. Обратите внимание, что для некоторых интеллектуальных ламп могут потребоваться несколько иные процедуры настройки, чем изложенные здесь, но процессы должны быть достаточно похожими для упрощения навигации.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Amazon Echo (от 99,99 на Amazon)
iPhone 11 (от 699,99 долларов США при лучшей покупке)
Samsung Galaxy S10 (от 899,99 долларов США при лучшей покупке)

Как подключить устройство Alexa к интеллектуальному освещению

1. Откройте приложение Alexa на своем iPhone или Android и коснитесь значка меню в верхнем левом углу.

2. Нажмите на слова «Добавить устройство».

3. Нажмите «Свет».

Alexa автоматически найдет несколько умных лампочек, что значительно упростит процесс настройки. Стивен Джон / Business Insider

4. Найдите марку своего умного фонаря и коснитесь его, затем выберите конкретную модель и, если будет предложено, перейдите в приложение фонаря и включите навык Alexa.

Вам может быть предложено загрузить приложение или добавить навык Alexa для некоторых брендов освещения.Стивен Джон / Business Insider

Alexa теперь может найти устройство и подключиться к нему, и вы можете использовать экранные или голосовые команды для управления им.

Как починить... неисправная настольная лампа | Live Better

Настольная лампа содержит простую электрическую цепь, состоящую из токопроводящей дорожки и изолированных окружающих частей.

Электричество проходит через латунь в вилке, по меди внутри коричневого «живого» провода к сплавам в электрической лампочке, а затем возвращается через синий «нейтральный» провод. Переключатель прерывает цепь. Третий контакт для желто-зеленого провода заземления, который не всегда присутствует на лампе, представляет собой безопасный маршрут, который побуждает несанкционированное электричество проходить через и , а не через и , если синий и коричневый провода соединены, в результате чего короткое замыкание.Излишне говорить, что понимание того, как распространяется электричество, необходимо в процессе обнаружения и устранения неисправности в любом электрическом приборе.

Вам понадобятся:
Мультиметр
Инструмент для зачистки оболочки
Инструмент для зачистки проводов
Длинногубцы
Маленькая плоская и малая крестовая отвертка
Кусачки для проволоки
Изолента

1) Перед тем, как начать, убедитесь, что это не только перегоревшая лампочка, заменив ее на новую, или переключив лампочку от исправной лампы.Также проверьте настенную розетку, подключив работающий прибор.

2) Убедившись, что неисправна лампа, убедитесь, что вы работаете в хорошо освещенном месте и на ровной поверхности. Отключите лампу - никогда не работайте с включенным в розетку электроприбором.

3) Проблема может заключаться в перегоревшем предохранителе. Откройте заглушку. Британские вилки безопасны, но довольно неудобны. Отвинтите верхнюю часть вилки (часть с тремя штырями), одновременно кладя заднюю часть вилки другой рукой. Не выкручивайте полностью ни один из винтов.Выньте предохранитель и проверьте его с помощью мультиметра (они стоят около 10 фунтов стерлингов). Самые простые в использовании тестеры имеют два вывода с металлическими щупами или зажимами на конце и основной корпус с индикаторной стрелкой. Выберите настройку ОМ на измерителе, подключите красный щуп к одному из концов предохранителя, а черный щуп - к другому. Если предохранитель не сломан, счетчик зарегистрирует, перемещая стрелку индикатора слева направо. Всегда заменяйте предохранитель на предохранитель того же номинала.

4) Если предохранитель исправен, проверьте проводку.«Плохая» проводка - это не только неправильная проводка, но и проводка, которая не является плотной и надежной.

a) Подключение штекера

Подключение всегда осуществляется по одному и тому же принципу, но все штекеры имеют устройство для фиксации кабеля, которое немного отличается в некоторых конструкциях. Иллюстрация: Эмма МакГоуэн Фотография: Эмма МакГоуэн

Убедитесь, что вся проводка надежна и надежна. К новым разъемам прилагаются инструкции - сначала прочтите их. Электропроводка всегда выполняется по одному и тому же принципу, но все вилки имеют устройство для фиксации кабеля, которое немного отличается в некоторых конструкциях.Убедитесь, что кабель с белой оболочкой надежно закреплен в вилке, так как это сохранит прочность проводки, если кабель будет натянут или споткнутся. Коричневый провод (под напряжением) подключается к контакту с маркировкой «L» с установленным предохранителем. Синий провод вставляется в контакт с меткой «N» на вилке. Если вы подключаете вилку заново, используйте кусачки, чтобы убедиться, что провода имеют правильную длину, как указано в инструкциях, и используйте инструменты для зачистки проводов, чтобы обнажить около 5 мм медного провода. Убедитесь, что вся оголенная медь надежно закреплена под латунным винтом на каждом штыре вилки.Никогда не касайтесь оголенных проводов кухонными ножами или зубами!

b) Электропроводка держателя лампы

Проверьте электропроводку держателя лампы. Отвинтите штуцер и осмотрите соединения. В случае сомнений замените весь патрон лампы новым. Для металлического патрона лампы требуется трехжильный заземленный кабель. Для ламп с пластмассовой арматурой нужен двухжильный кабель на шесть ампер.

c) Замена шнура

Если вы видите обрывы или оголенные провода, рекомендуется заменить весь шнур.Пропустить новый кабель через внутреннюю жилу некоторых ламп может быть довольно сложно, но вы можете подключить новый шнур к концу старого, соединив оголенные провода вместе после извлечения вилки или обнажив провода в точке над любым порванная часть кабеля - и склейка их вместе изолентой для создания плавного соединения.

Всегда проверяйте целостность цепи с помощью мультиметра перед тем, как снова подключить лампу к розетке. Иллюстрация: Эмма Макгоуэн Фотография: Эмма Макгоуэн

5) Наконец, всегда проверяйте целостность цепи с помощью мультиметра, прежде чем снова подключить лампу к розетке.Поместите один щуп тестера на коричневые или синие контакты разъема на вилке, а другой щуп на одну из пружинных клемм внутри держателя лампы. Убедитесь, что щупы не касаются других частей вилки или патрона лампы. Если стрелка индикатора проверки не поворачивается вправо, переместите один из щупов к другому зубцу. Выполните ту же процедуру для другого штыря. Если игла не качается, убедитесь, что переключатель включен. Наконец, поместите оба щупа на оба контакта вилки.На этот раз игла не должна качаться. Это говорит о том, что короткого замыкания нет. Вставьте исправную лампочку в патрон и включите лампу в розетку.

Элисон Уинфилд-Числетт - основательница Goodlife Center, независимого центра практического обучения в Ватерлоо, Лондон, который предоставляет занятым людям, работающим в офисе, возможность посещать вечерние и выходные семинары для начинающих по основам DIY, работе по дереву, обивке и т. Д. традиционные ремесла.

Как исправить... треснувший экран iPhone

Как исправить ... царапину на деревянной мебели

Хотите узнать больше о том, как можно жить лучше? Взгляните на конкурс Live Better этого месяца здесь.

Конкурс Live Better Challenge финансируется Unilever; его фокус - устойчивый образ жизни. Весь контент является редакционно-независимым, за исключением частей, помеченных как рекламные. Узнайте больше здесь.

Дистанционное управление освещением - Smarthome

Распространенные варианты использования выключателя света с дистанционным управлением

  • С тонкими стенами
  • В деревянных домах
  • При реконструкции
  • Со сложной электропроводкой

С проблемными стенами

У вас есть массивные бетонные или кирпичные стены в вашем доме?

Как насчет штукатурки или плитки?

При использовании проводных коммутаторов вам может потребоваться начать трассировку и сверление, чтобы сделать канал в этих стенах.Вам нужно подумать о размещении провода, переключателя и распределительной коробки. В случае повреждения стен вы можете получить гораздо более дорогую установку, чем вы рассчитывали.

С беспроводными коммутаторами вы можете полностью обойти эту ремонтную работу, а также снизить стоимость последующих электромонтажных работ.

В деревянных домах

Если у вас бревенчатый дом или загородный дом, сделанный из дерева, любые электромонтажные работы обычно связаны с большим количеством сверлений, которых, возможно, стоит избегать.Это особенно актуально, если вы устанавливаете освещение задним числом.

При использовании не беспроводных цепей все бревна необходимо просверлить для каждого провода, подведенного к коммутатору. В распределительной коробке также необходимо просверлить отверстие гораздо большего размера.

Отсутствие проводов, коммутационной коробки, сверления или трассировки делают выключатели с дистанционным управлением разумным шагом в этом типе бревенчатого дома.

При ремоделировании

Поскольку вам не нужно прокладывать провод от источника света до переключателя, беспроводные переключатели света часто могут означать разницу между разрывом стены и ее сохранением.

Для более быстрой и дешевой замены проводки спасением станет дистанционный выключатель света.

со сложной электропроводкой

Есть ли у вас выключатели в коридоре или на лестнице, где для управления освещением используется более одного выключателя?

Если это так, вам, как правило, потребуются 3- или 4-ходовые переключатели, если вы меняете проводку или устанавливаете новый переключатель.

С помощью беспроводных передатчиков несколько устройств могут управлять одним приемником, поэтому вы можете легко использовать переключатели в разных местах, когда вы хотите включить или выключить нагрузку.

Различные типы переключателей света с дистанционным управлением

  • Радиочастотные (RF) переключатели света
  • Инфракрасные (ИК) переключатели света
  • Переключатели света с дистанционным управлением с поддержкой Bluetooth и Wi-Fi

Радиочастотные (RF) переключатели света

С этим типом переключателя связь между переключателем и передатчиком осуществляется с помощью радиосигнала.

Передатчик обычно представляет собой пульт дистанционного управления с батарейным питанием.

Недостатком этого старого подхода является необходимость подключения приемника к распределительной коробке переключателя света.

С другой стороны, дальность полета впечатляет - более 100 футов.

Вам не нужно менять лампочки на радиочастотные переключатели.

Если вы хотите управлять своим освещением удаленно, вы можете использовать либо пульт дистанционного управления, либо настенный выключатель некоторых производителей, но вам потребуются совместимые лампы.

Для нового коммутатора именно там, где вы хотите, без необходимости повторного подключения, все же стоит подумать о радиочастотных коммутаторах.

Инфракрасные (ИК) переключатели света

Принцип действия ИК-переключателей такой же, как и у пульта ДУ телевизора.

Многие интеллектуальные коммутаторы поставляются с инфракрасными приемниками на борту и небольшим пультом дистанционного управления в комплекте. Замените сам переключатель для беспроблемной установки без повторного подключения.

ИК-технология, однако, плохо справляется с физическими препятствиями. Для эффективной работы переключателя вам потребуется четкая и беспрепятственная линия обзора.

Если вы хотите использовать этот тип пульта дистанционного управления для переключателя, который вы устанавливаете в новом месте, вам потребуется определенная степень изменения проводки. С этой целью, если у вас уже есть коммутатор именно там, где он вам нужен, имеет смысл заменить его на альтернативный ИК-порт.

Дистанционные переключатели света с поддержкой Bluetooth и Wi-Fi

Благодаря Bluetooth теперь вы можете управлять своим освещением в приложении на мобильном телефоне, если у них есть встроенный модуль Bluetooth.

Этот подход намного больше соответствует духу современного умного дома, и вы можете избежать добавления еще одного пульта дистанционного управления в свою стопку, вместо этого используя свой существующий смартфон.

Установка проста, повторного подключения не требуется. Вставить лампочку Bluetooth стало еще проще - подключи и работай.
