Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику.

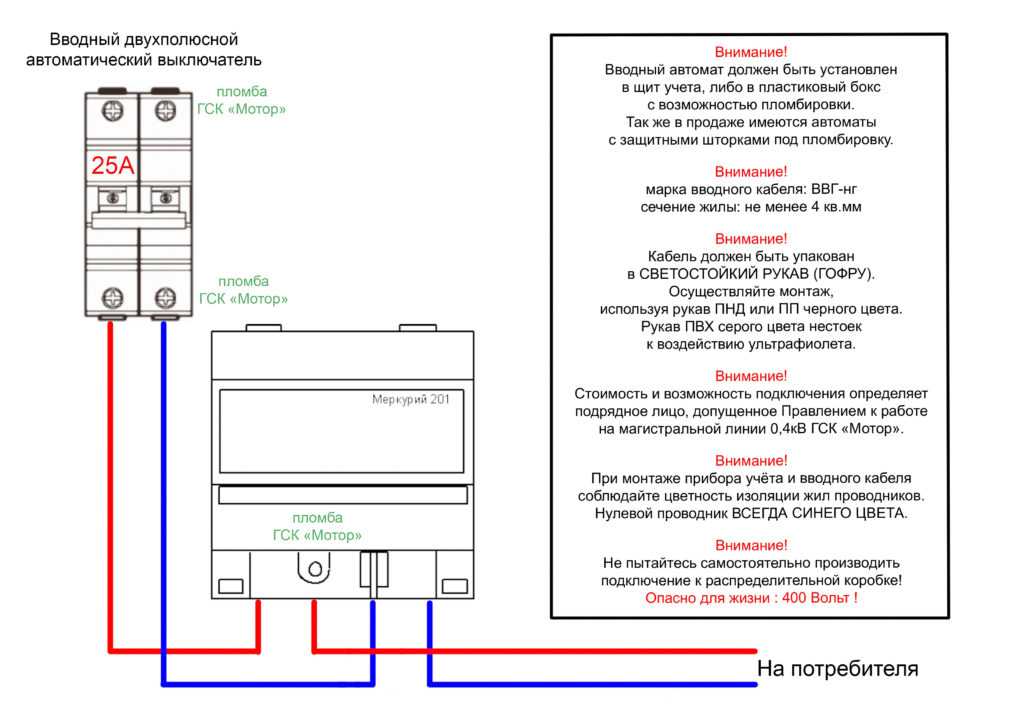

Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

• Можно ли самому подключить электросчётчик?
• Виды однофазных счётчиков
  • Как могут подключаться электросчётчики?
  • Виды конструкции счётчиков электроэнергии
• Инструменты и комплектующие для установки электросчётчика
• Установка электросчётчика
• Как подключить счётчик?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

• Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
• Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

• Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
• Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

• Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
• В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
• Если старого бокса нет, то придётся приобрести новый;
• Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
• В монтаже счётчика потребуется использование монтажного провода;
• Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

• Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
• кусачки;
• Плоскогубцы;
• Съёмник изоляции;
• Строительный нож;
• Линейка;
• Набор отвёрток;
• Рулетка;
• Строительный уровень;
• Индикаторная отвёртка — понадобится для проверки наличия напряжения;
• Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
3. После первых двух шагов устанавливается электросчётчик;
4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
   1. Ввод фазы к квартире от электросети;
   2. Выход фазы внутрь квартиры;
   3. Ввод нуля к квартире от электросети;
   4. Вывод нулевого изолятора внутрь квартиры.

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

• Подготовительные работы ↓
• Необходимые материалы и инструменты ↓
• Установка ↓
• Подключение ↓
• Описание схемы подключения ↓
• Как подключить автоматы? ↓
• Что будет если неправильно подключить электросчетчик? ↓

Устройство электросчетчиков выглядит следующим образом:

1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

• электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
• сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
• несколько проводов с различным диаметром от 1,5 м. до 6 мм;
• автоматический выключатель;
• планки с рекомендуемой шириной 0,35 см;
• материалы и инструменты для осуществления крепежа;
• УЗО;
• изоляционные элементы;
• изолента;
• нож с острым лезвием;
• отвертки различного типа;
• пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

1. Ввод фазы к квартире от сети.
2. Выход фазы внутрь помещения.
3. Ввод нуля к квартире от сети.
4. Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
2. Через вторую клемму, эта фаза выводится внутрь квартиры.
3. Третья клемма подводит нуль от сети.
4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

1. Желтый провод подключается на вход, соответствует фазе А.
2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
3. Зеленый провод для входа фазы В.
4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
5. Красный провод подключается на вход фазы С.
6. Второй красный провод необходимо подключить на выход той же самой фазы.
7. Синий провод соответствует нулевому проводнику, он подключается на вход.
8. Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Как подключить однофазный счетчик электроэнергии

Содержание

• Как выбрать однофазный счетчик электроэнергии?
• Начало установочных работ
• Установка бокса и модульного оборудования
• Схема подключения однофазного счетчика электроэнергии
• Опломбирование счетчика

В каждом доме должен быть установлен прибор для контроля использования электроэнергии. Бытовые однофазные счетчики необходимы для контроля потребления электричества по тарифу, который установлен в доме.

Этот прибор является лучшим вариантом для установки в городской квартире, доме, гараже. Мощность подключения к такому оборудованию ограничена тринадцатью киловаттами. Для того, чтобы прибор показывал верные данные, необходимо установить его правильно.

Кроме того, приборы для учета энергии имеют свойство устаревать или ломаться. В таком случае необходима срочная установка нового оборудования.

Внимание! Снимать пломбы и самостоятельно открывать место подключения электрических кабелей или проводов на электросчетчике не разрешается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, реально установить однофазный счетчик своими руками.

Для этого необходимо воспользоваться типовой схемой для подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если прежний счетчик находится в подъезде — новый устанавливайте там же. Не меняйте местоположение оборудование самостоятельно. Такое расположение устройства обусловлено планировкой здания.

Как выбрать однофазный счетчик электроэнергии?

Таким вопросом задается большинство покупателей. В первую очередь необходимо узнать, подходит ли вам однофазный счетчик.

Он работает при напряжении 220В. Узнать такие данные можно в технических условиях электроснабжения. Еще информация есть на табло старого устройства.

При покупке прибора для учета энергии нужно обязательно узнать максимальную мощность потребления энергии.

Благодаря этой информации подбирается не только само устройство, но и сечение подводящих проводов, автоматов защиты. Чаще всего величина равна 3 кВт. Счетчики бывают:

• индукционные;
• электронные.

Номинальный и максимальный ток всегда указан на передней панели всех электросчетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Начало установочных работ

Еще до того, как вы приобрели прибор, необходимо узнать о том, как обстоят дела с электроснабжением. Электросчетчик выбирается по параметрам сети.

Более того, прибор должен пройти государственную проверку и опломбировку. Если все условия соблюдены, оборудование можно покупать. Электросчетчики могут подключаться разными способами:

• с помощью прямого подключения. Счетчик включается в силовую цепь. Так, подключается большинство однофазных приборов для контроля электричества в квартирах;
• с помощью трансформатора. Подобный вид подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо приготовить следующие инструменты:

• перфоратор;
• кусачки;
• плоскогубцы;
• нож;
• линейка;
• строительный уровень;
• индикаторная отвертка.

Если все инструменты имеются, можно приступать к работе. Не забывайте, что перед установкой оборудования, нужно обесточить квартиру. Проверить отсутствие напряжения можно с помощью отвертки с индикатором.

Важно! Не забудьте о соблюдении правил безопасности при работе с электричеством. Не работайте сломанными инструментами и не допускайте попадания воды внутрь устройства.

Установка бокса и модульного оборудования

Нужно установить такой бокс, в котором будет находиться все оборудование в дальнейшем. Боксы изготовлены из негорючей пластмассы и могут быть как встраиваемыми, так и навесными.

В зависимости от материала стен выбирают крепления. После установки бокса переходят к модульному оборудованию.

Перед прибором для учета электроэнергии должно находиться защитное отключающее оборудование. Чаще всего это автоматический двухполюсный выключатель. Он нужен для того чтобы:

• обеспечить защиту прибора для учета показаний от коротких замыканий или от возгорания, а также для дальнейших работ, связанных с обслуживанием оборудования;
• ограничить предельно допустимую мощность.

Схема подключения однофазного счетчика электроэнергии

Однофазный счетчик делан таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются при помощи определенной схемы.

Главная особенность такого устройства заключается в наличие четырех клемм на корпусе для подключения электрического кабеля. Именно через них происходит подача электричества.

Установите крепежные элементы, для монтажа счетчика. После этого определите рабочую и нулевую фазы общей домовой сети. Сделать это нужно отверткой с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор загорелся, значит, рабочая фаза найдена. Вторая фаза будет являться нулевой.

Определить фазу в щитке очень легко. Чаще всего она окрашена красным цветом. Но для большей уверенности проверьте фазу и там. Далее, перейдем к процессу установки.

Теперь можно отключать электроэнергию и переходить к установке нового прибора. Закрепите счетчик на нужном месте.

Важно! Лучшая высота для установки прибора 1,6 м от поверхности. На такой высоте удобно снимать показания и вести проверочные работы.

Внизу счетчика расположены 4 клеммы. Слева — рабочие, справа — нулевые. Фазный провод является входом. Именно его подключают на первую клемму.

На вторую клемму подключают провод, который идет в квартиру на нагрузку. Он является выходом. Нулевой провод также является входом, его подключают на третью клемму. На четвертую — подключают нулевой провод, который идет на нагрузку (выход). Для верного подключения прибора обратите внимание на рисунок ниже.

Чтобы совершить установку электрического оборудования, посмотрите видео о том, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах при помощи винтов. На этом, процесс установки счетчика завершен. Остается проверить, все ли в порядке. В случае, если прибор не работает, проверьте схему соединения еще раз.

Важный момент! После того, как работы будут завершены, обратитесь к организации, которая занимается предоставлением электроэнергии.

Опломбирование счетчика

Считается заключительным и обязательным этапом в работе. Без нее счетчик не может считаться законным. Если счетчик находится в подъезде, пломбируется только клеммная крышка. В случае если прибор находится на улице, пломбируют всю крышку.

Владелец счетчика может считывать показания. Еще у него должен быть доступ к защитному и модульному оборудованию. Самостоятельный доступ к клеммам запрещен. В таком случае на владельца может быть наложен штраф. Также, возможно, отключение электричества в квартире.

Важно! Если Вы обнаружили неисправность, повреждения коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушения целостности пломб немедленно сообщите об этом в аварийно-диспетчерскую службу.

Современные счетчики оборудованы электронной пломбой. В таком случае все попытки вскрытия будут зафиксированы.

• Как правильно установить варочную панель в столешницу
• Как установить инфракрасный обогреватель самостоятельно
• Как подключить кондиционер к электросети самому
• Подключение телефонной розетки rj11, схема

Как правильно подключить электросчетчик — инструкции

Как правильно установить счетчик

Поскольку электросчетчики — это приборы, установка которых требует профессиональных навыков, их установку все же стоит доверить профессиональным мастерам. Чтобы обеспечить контроль потребления электроэнергии, электросчетчик должен быть установлен правильно.

Какой счетчик выбрать

Предлагаемые современными производителями счетчики электроэнергии принято различать по:

• типу подключения;
• измеряемым величинам;
• конструкции.

Счетчик однофазный

Однофазный электросчетчик прекрасно подойдет для обеспечения всех потребительских свойств. Данный вид устройства позволяет измерять ток. Сегодня производителями выпускаются два вида счетчиков:

• однофазные;
• электронные и механические (индукционные).

Но вполне понятно, что сегодня наиболее востребованным видом счетчика, благодаря стремительному развитию прогресса, являются счетчики индукционные.

Однофазный счетчик основные характеристики

Схема однофазного счетчика

Основным назначением бытовых электросчетчиков, конечно, является учет количества размера потребленной электроэнергии. Одним из положительных качеств однофазного электросчетчика является его назначение — вести дифференцированный вид учета потребленной электроэнергии. Что это? Это учет потребленной энергии с учетом различных коэффициентов, действующих в определенный промежуток времени. Так, коммерческим временем является период суток с 7-00 до 23-00, в это время применяется тариф в полном объеме. В ночное же время, с 23-00 до 7-00 действует коэффициент 0,7 от основной ставки тарифа. Для того чтобы применять дифференцированный тариф, который действует в коммерческое время, счетчик должен быть зарегистрирован в органах контроля потребления энергии. Поэтому, если в ваши планы входит экономия, все зависит от вас и вашего желания.

Как выбрать однофазный счетчик

Отправляясь в магазин за покупкой счетчика, стоит четко понимать какое устройство вам необходимо. Для этого, прежде чем купить аппарат, необходимо внимательно изучить технические условия электроснабжения в доме или квартире. В технических условиях, которые обязательно есть в каждом доме, указаны все параметры потребления электроэнергии и ее поставки. Только опираясь на данные, описание которых нашло отражение в технических условиях, можно отправляться в магазин и покупать счетчик. На какие характеристики и особенности устройства всегда стоит обращать особое внимание, когда вы будете делать свой выбор:

• маркировка, которую можно найти на внешней части устройства, маркировка расскажет о параметрах тока, возможной нагрузке, допустимом рабочем напряжении;
• пломба, устройство должно быть опломбировано, и иметь дату госповерки.

Как правильно подключить электросчетчик

Для всех однофазных счетчиков, которые, как правило, устанавливаются потребителями в квартирах, существует единая схема установки.

Схема подключения однофазного счетчика

Схема прямого подключения счетчика, данный вид подключения подходит любому выбранному типу устройства. Однофазные счетчики имеют четыре клеммы, что является отличительной особенностью данного типа устройств. Клеммы предназначены для подключения электрических кабелей.

1. Первая клемма – вход, служит для подключения фазного провода.
2. Вторая клемма, к ней необходимо подключить электрический провод, который идет в помещение и является выходом.
3. Третья клемма — вход, к ней подключают нулевой провод.
4. Четвертая клемма – выход, к ней подключают провод нулевой.

Изучив схему подключения счетчика, становится ясно, что это процесс не такой уж и сложный, и, имея ее на руках, с подключением может справиться любой владелец дома и собственными силами. Чтобы схемы, позволяющие самостоятельно подключать электрический счетчик всегда была под рукой, производители устройств располагают ее на внутренней поверхности коробки.

Устанавливаем счетчик

Для крепления электрических проводов к клеммам счетчика, традиционно используется «винтовой» способ крепления.

От выходных клемм, на защитные устройства и распределители поступает электрический ток. Общая клемма для «ноля», на предохранители и защитные устройства (УЗО) подается «фаза». Более разумно устанавливать все используемые устройства в одном защитном щитке.

Электрический щиток

Применение в системе специальных электрических щитков обеспечивает надежное закрепление и самого счетчика и всех устройств. Как правило, оптимальной высотой, на которой необходимо устанавливать щитки, составляет до 1,7 метра. Его установка будет более функциональной, если щиток устанавливать на комфортной для пользователя высоте.

Почему необходимо электросчетчик опломбировать

Опломбированный счетчик

После того как установка счетчика выполнена, необходимо в обязательном порядке выполнить его опломбировку, для чего приглашаются представители контролирующей организации. Опломбированный счетчик полностью исключает возможность переделки устройства и вмешательств в его конструкцию извне.

Как подключить трехфазный счетчик

Сегодня можно выбирать наиболее походящий способ подключения устройства из тех нескольких вариантов, которые позволяют выполнить подключение трехфазного электрического устройства для учета потребленной энергии:

• способ — напрямую, в локальную сеть;
• с применением измерительных трансформаторов тока;
• из трех проводов через трансформатор в сеть;
• при помощи двух трансформаторов тока и напряжения в трехпроводную сеть;
• через трансформаторы в четырехпроводную сеть.

Инструментарий и расходные материалы для установки счетчика

Для выполнения работ по установке счетчика без проволочек и задержек понадобится следующий инструментарий и расходные материалы:

• плоскогубцы;
• щипцы;
• клещи, снимающие изоляционный материал с провода.

Необходимо позаботься о том, чтобы при выполнении работы был организован доступ к проводу вводному, иметь возможность безболезненно отключать его при выполнении работы.

Трехфазный счетчик имеет восемь клемм, которые по своему назначению абсолютно идентичны клеммам счетчика однофазного, отличие в том, что в данном виде устройства учитывается количество фаз. Наиболее широко сегодня для установки в квартирах используются счетчики трехфазные.

Схема подключения трехфазного счетчика

Прежде чем приступить к выполнению прямого способа подключения, необходимо установить включатель-автомат вводный, который будет отвечать за перепады и скачки напряжения в сети. Далее устанавливаем однофазные приборы. Обязательно надо следить за тем, чтобы кабели были промаркированы.

Теперь, разделяем проводники «нуля» и проводники «фазы». Щипцы, которые мы приготовили заранее, используем для обрезки проводов и проводим зачистку подготовленного провода, освобождая его от изоляции.

После того как провода зачищены, контакты необходимо подключить к нулевой шине, а проводники фазы прикрепляем к квартирным каналам, если счетчик устанавливаем в коридоре общего пользования.

Провода присоединили, теперь очень важно выполнить их изоляцию для обеспечения безопасности, для чего используем специальные наконечники, выполненные из пластмассы.

Следующим шагом выполняем:

• заземление всех контактов;
• подключаем входные автоматы;
• подключаем УЗО.

Очень важно выполнить с особой внимательностью не только установку самого электрощита, но и выполнить изоляцию сечения всех проводов, которые расположены в испытательной коробке.

Важно помнить, что прежде чем приступить к установке счетчика или к его замене, необходимо согласовать процесс с представителями контролирующих органов и получить все разрешительные документы на проведение работы.

Видео — как правильно подключить электросчетчик

Схема Подключения Счетчика В Частном Доме

В ней не сложно разобраться.

Устройство и принцип действия электросчетчика

Статья по теме: Периодичность проверки заземления электрооборудования

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.

Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах.

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы.

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме. Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

Еще по теме: Снип кабель под землей

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Как подключить электросчетчик

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

Как снять показания счетчика электроэнергии

Счетчик SRP в вашем доме отслеживает ежедневное потребление энергии независимо от того, установлен ли у вас традиционный или интеллектуальный счетчик. Ознакомьтесь с советами по считыванию показаний счетчиков каждого типа в зависимости от вашего тарифного плана.

На этой странице:

Что измеряет счетчик

Ваш счетчик отслеживает, сколько энергии вы используете в течение определенного времени в киловатт-часах (кВтч). Проще говоря, 1 киловатт-час = 1000 ватт-часов.

В зависимости от вашего плана цена на электроэнергию может колебаться в зависимости от спроса – средней скорости, с которой ваш дом потребляет электроэнергию в течение определенного времени.

Вы можете ежедневно проверять потребление энергии и просматривать историю потребления через SRP MyAccount™.

Стандартные счетчики, используемые для базовых тарифных планов

Стандартный счетчик — это устройство, похожее на часы, которое регистрирует количество потребляемой электроэнергии. Он показывает потребление электроэнергии в вашем доме в кВтч. Некоторые из них механические, а другие имеют ЖК-дисплеи.

Изучите стандартные модели счетчиков и узнайте, как их читать ниже.

Модели

Landis+Gyr

Вы можете прочитать этот счетчик с помощью ЖК-дисплея.

Чтобы узнать потребность в кВт, подождите, пока на ЖК-дисплее счетчика не появится код 10. Код отображается в области 3. Отобразится максимальное количество кВт за день; это максимальная средняя нагрузка за 15- или 30-минутный интервал (в зависимости от вашего тарифного плана) за день.

Код	Описание показаний
0	Код 0 – Время суток (ЧЧ.ММ)
2	Код 2 – Дата (ММ ДД ГГ)
3	Код 3 – Суммарное считывание кВтч (включая показания в пиковую и непиковую часы)
4	Код 4 – Пиковая мощность кВтч
5	Код 5 – Непиковые часы
7	Код 7 — Супернепиковый кВтч (только тарифный план EV)
10	Максимум кВт — это максимальная средняя нагрузка за день, принимаемая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана.
ГСС	Код состояния сети для техников по счетчику SRP

1. Тип счетчика: Landis + Gyr, 2. Тест дисплея: проверяет правильность работы всех дисплеев, 3. Идентификатор кода, 4. Описание

Счетчики для планов времени использования

В планах SRP Time-of-Use™ (TOU) количество энергии, используемой в вашем доме, постоянно контролируется и регистрируется счетчиком. Энергия оценивается за кВтч, и ваша ежемесячная плата за энергию основана на общем количестве энергии, использованной в течение цикла выставления счетов.

Некоторые счетчики предоставляют дополнительные данные для поддержки наших планов TOU, включая кВтч в часы пик и вне пиковой нагрузки. Изучите модели счетчиков и узнайте, как их читать ниже.

Модели

Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

REX1

Этот счетчик можно считывать с помощью ЖК-дисплея на самом счетчике.

Код	Описание показаний
888,88	Проверка дисплея
т	Время суток (военное время)
кВтч	Суммарное считывание кВтч (включая показания в пиковые и непиковые часы
Тариф А кВтч	Пиковая мощность кВтч (только для клиентов TOU)
Тариф C кВтч	Непиковые часы (только для клиентов TOU)

1. Тип счетчика: Elster REX1, 2. Код тарифа, 3. Описание показаний, 4. Текущее время, 5. Общее количество кВт/ч, 6. Уровень A (пиковая нагрузка), 7. Уровень C (откл. -пик)

REX2

Этот счетчик можно прочитать с помощью ЖК-дисплея на счетчике.

Код	Описание показаний
8888,88	Тест дисплея
т	Время суток (военное время)
кВтч	Суммарное считывание кВтч (включая показания в пиковые и непиковые часы)
Тариф А кВтч	Пиковая мощность кВтч (только для клиентов TOU)
Тариф C кВтч	Непиковые часы (только для клиентов TOU)



1. Тип счетчика: Elster REX2, 2. Код тарифа, 3. Описание показаний, 4. Текущее время, 5. Общее количество кВтч, 6. Уровень A (пиковая нагрузка), 7. Уровень C ( непиковое время)

Счетчики для потребителей солнечной энергии

Солнечные счетчики показывают, сколько электроэнергии вырабатывает ваша система, сколько энергии использует ваш дом и сколько энергии вы покупаете.

Ознакомьтесь с некоторыми моделями счетчиков и узнайте, как их читать ниже.

Модели

Счетчик Elster A3T

Данные с этого счетчика можно считывать с помощью ЖК-дисплея на счетчике.

Код	Описание показаний
888	Тест дисплея
0	Время суток (военное время)
1	День недели
2	Дата
3	Всего кВтч
4	Пиковая мощность кВтч (Тариф A)
5	Внепиковое время, кВтч (Тариф C)
7	Супернепиковый кВтч (только тариф D — тарифный план EV)
10	Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15- или 30-минутный интервал, в зависимости от вашего тарифного плана.

1. Тип счетчика: Elster A3T, 2. Идентификатор кода, 3. Отображаемое количество, 2. Идентификатор кода, 3. Отображаемое количество, 4. Код тарифа

НАВЕРХ

Солнечный счетчик Landis+Gyr

Счетчик Landis+Gyr также подходит для домов с солнечной электрической системой. Индикаторы в нижней части дисплея показывают поток электроэнергии.

Код	Описание показаний
	Когда индикаторы двигаются справа налево, ваша солнечная система производит энергию и отправляет ее в SRP.
	Когда индикаторы двигаются слева направо, ваш дом приобретает способность системы SRP.
43*	Всего экспортировано энергии
44*	Экспорт энергии в пиковые периоды
45*	Энергия, экспортируемая в непиковые периоды

1. Тип счетчика: Landis + Gyr, 2. Тест дисплея: проверяет правильность работы всех дисплеев, 3. Идентификатор кода, 4. Описание

*Применимо только к клиентам с ценой на использование солнечной энергии для экспорта на время использования и экспорта для электромобилей. планы.

Интеллектуальные счетчики

Интеллектуальные счетчики надежно фиксируют и хранят данные об энергопотреблении с использованием цифровых технологий. Оснащенные двусторонней радиосвязью, они записывают и автоматически отправляют использование энергии в SRP.

Мы установили наши первые интеллектуальные счетчики в 2003 году. Сегодня интеллектуальные счетчики SRP производятся компаниями Honeywell Smart Energy (ранее Elster) и Landis+Gyr.

Замените свой интеллектуальный счетчик

Умные счетчики имеют ряд преимуществ, например, они позволяют клиентам лучше контролировать потребление энергии и бюджет; однако, если вы хотите установить альтернативный счетчик, и нет проблем с доступом к счетчику или локальным генерирующим устройствам, вы можете отказаться, позвонив в SRP по телефону (602) 236-8888 (602) 236-8888. .

При выборе этого варианта SRP переключит вас на базовый тарифный план и установит стандартный счетчик, показания которого необходимо считывать вручную. Это потребует дополнительной ежемесячной платы в размере 20 долларов США плюс налог, что поможет возместить дополнительные расходы на обработку счетов и расходы, связанные с ручным считыванием показаний счетчика.

Помощь при повреждении счетчиков

Не пытайтесь настраивать или ремонтировать счетчик самостоятельно. Позвоните в SRP по телефону (602) 236-8888 (602) 236-8888 .

Большинство проблем со счетчиком возникают в результате вандализма, взлома или аварии. Если защитная стеклянная крышка или пломбы на счетчике сломаны, он может работать неправильно.

НАВЕРХ

Как подключить счетчик электроэнергии

Домовладелец очень редко работает со счетчиком электроэнергии, который контролирует текущее потребление в доме. Эти устройства, которые обеспечивают точку подключения, через которую электричество проходит через стены дома к главному щиту обслуживания, официально принадлежат энергетической компании, а не домовладельцу.

Таким образом, любые проводные соединения должны выполняться профессиональным электриком или техником из электрической компании. На самом деле домовладельцам может быть запрещено каким-либо образом работать со счетчиком электроэнергии. Но все же полезно понимать функцию электросчетчика и детали его подключения.

Устройство электросчетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечником для подключения проводов на каждом конце и две шины «горячего тока», каждая с наконечником для подключения провода на каждом конце. Также имеется наконечник для заземляющего провода, который подключается к центральной нейтральной шине. Ни одно из этих кабельных соединений не видно, если сам механизм счетчика не вынут из коробки.

Настоящие кабельные соединения довольно просты для понимания. Три больших многожильных провода (два горячих и один нейтральный) входят в коробку счетчика от атмосферной головки на металлической опоре (или из подземной сети) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в коробке счетчика.

Этот фидерный кабель известен как кабель линии , и сторона линии счетчика находится сверху. Это нагрузка провода, идущие к панели внутреннего автоматического выключателя, подключаются к клеммам нагрузки, оставшимся на шине в нижней части счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри измерительной коробки. Чаще всего заземляющий провод подключается не к основанию счетчика, а к панели главного выключателя.

Процесс, посредством которого электрик или электрик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и заземление.

What do you need

Equipment / Tools

• wire stripper

• screwdriver

• Pen or pencil

ingredient

instructions

1. Подключить кабель горячей линии

   Когда коммунальная служба подключает счетчик, техник опускает сервисный кабель с воздушной опоры или в коробку счетчика по подземной линии. Когда коробка счетчика открыта, а сервисные провода отключены, техник удалит два провода под напряжением (или прикрепит хомут, который позволяет прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шине под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединение плотное.

   В некоторых системах провод горячей подачи состоит из двух черных проводов, тогда как в других системах используются черный и красный провода.

2. Подключение нагревательного кабеля нагрузки

   Сторона нагрузки счетчика, по которой подается питание на главную сервисную панель, может быть подключена непосредственно к панели или к временному выключателю. Для этого концы двух проводов горячей нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки тепловой шины счетчика. Опять же, техник затянет винты и потянет провода, чтобы убедиться, что соединение надежно.

3. Подключение заземляющего провода

   Наряду с горячим и нейтральным проводами система включает в себя отдельный заземляющий провод, идущий от коробки счетчика к заземляющему стержню, закопанному в землю. Заземляющий провод подключается к клемме заземления в центре счетчика, которая подсоединяется к нулевой шине. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющее колесо .

   Чтобы эффективно защитить этот заземляющий провод, технический специалист может провести заземляющий провод через перфорированный металлический канал к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

4. Подключение нейтрального провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно маркируются белой лентой, чтобы идентифицировать их как нейтральные. Техник отключает и присоединяет этот нейтральный провод к верхней и нижней клеммам нейтральной шины в центре коробки счетчика. Плотно затянув винты с помощью отвертки, техник потянул за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник устанавливает механизм счетчика, закрывает и блокирует счетчик, затем включает питание сервисных проводов и проверяет правильность работы счетчика.

Как счетчики электроэнергии контролируют потребление энергии

Счетчик электроэнергии предназначен для того, чтобы энергетическая компания могла контролировать текущее потребление и взимать с вас соответствующую плату. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большую банку. В стеклянном куполе находится датчик, который включает в себя циферблат и колесо на старых датчиках или цифровой дисплей на новых моделях. Счетчик не только измеряет мощность, но и позволяет коммунальным службам отключать электричество от вашего дома.

Обычно имеется пять циферблатов для измерения киловатт и большое вращающееся колесо внизу. Этот тип счетчика может быть прочитан владельцем собственности, сообщающим результат. Или коммунальная компания прочитает его для вас, иногда за определенную плату. Новые счетчики электроэнергии являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебному кабелю от счетчика электроэнергии в коммунальную компанию.

Счетчик электроэнергии показывает энергопотребление в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-час. Счетчик считывает общую потребляемую мощность (в ваттах) всех приборов, светильников и подключаемых к сети приборов в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, каждый месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы записываете показания пяти кнопок слева направо и копируете эти показания в отчет в энергетическую компанию. Как правило, указатель на циферблате будет находиться между цифрами, и вы будете сообщать о меньшей из двух цифр. Если указатель циферблата находится прямо на номере, немедленно проверьте циферблат вправо.

Если он не преодолел 0, вы будете считывать с использованием меньшего числа для предыдущего чтения по шкале. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может понадобиться просто скопировать внешний вид циферблата, например, рисунок циферблата.)

С цифровыми счетчиками считывание показаний счетчика является простой вопрос записи числового значения, отображаемого на цифровом показании.

Простое руководство по проверке и вводу в эксплуатацию Е-метра

Подрядчики-электрики и специалисты по эксплуатации часто сталкиваются с трудностями при выполнении обманчиво сложного процесса поверки электрического счетчика (е-счетчика). Всякий раз, когда к электрическому счетчику «прикасаются», очень важно проверить показания. Компания APT предоставила простое руководство с простыми проверками для всех, кто хочет убедиться, что показания электрических счетчиков точны.

Обратите внимание, что этот процесс НЕ является калибровкой электросчетчика.

Калибровка расходомера выполняется на заводе при изготовлении расходомера и сравнивает точность нового расходомера со стандартом NIST (Национальный институт стандартов и технологий). Проверка просто подтверждает, что счетчик установлен и считывает значения, которые соответствуют независимой проверке тока и напряжения, а также фазовых соотношений между напряжениями и токами, чтобы получить положительные киловатты от счетчика, измеряющего нагрузку.

5 Предварительные требования для проверки электросчетчика

Чтобы обеспечить успешную проверку и ввод в эксплуатацию любого электросчетчика, вы должны сосредоточиться на пяти (5) основных элементах:

1.

Местоположение

Действия по проверке электросчетчика будут включать получение информации по месту установки счетчика.

Эта конкретная информация о местоположении состоит из:

• Здание
• Этаж
• Сетка колонн
• Информация об электрическом помещении или электрическом оборудовании
• Уникальный номер счетчика

Уникальный номер счетчика похож на «E1234». создайте уникальное имя с источником и нагрузкой для цепи

Информация о местоположении и номер счетчика просто для обеспечения четкой привязки собранных данных к месту, где физически установлен измерительный прибор.

Ниже приведен пример счетчика Schneider серии PM8000 с вырезом ¼ DIN в электрическом корпусе.

Счетчик электроэнергии с монтажом заподлицо, типичный PM8000

2. Напряжение

Помимо определения местоположения счетчика, необходимо определить напряжение измеряемой цепи. Например, вам нужно знать, подключается ли напряжение измерителя по схеме «звезда» или «треугольник».

Трехфазная система питания использует два типа цепей для поддержания постоянной нагрузки по трем проводам под напряжением:

Конфигурации треугольника соединяют три фазы треугольником. В системе «треугольник» четыре провода (три провода под напряжением и один провод заземления) без нейтрального проводника.

Соединения звездой , с другой стороны, используют конфигурацию звезды. В системе «звезда» имеется пять проводов: три «горячих», один нейтральный и один заземляющий.

Автор C J Cowie (обсуждение) (Загрузки) – собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=102128805

В типичной системе 120/208 В обе системы, треугольники и звезды, измеряют 208 В переменного тока между любыми двумя горячими проводами. Тем не менее, 3-фазная система «звезда» также измеряет 120 В переменного тока между любым горячим проводом и нейтральным проводом. Другими словами, нейтральный провод системы «звезда» допускает два разных напряжения и питает как трехфазные, так и однофазные устройства.

Обязательно документируйте коэффициент трансформации PT и опорное напряжение, особенно в отношении трансформаторов напряжения (PT). Предохранитель соответствующего номинала должен защищать все цепи измерения напряжения от дугового разряда электрооборудования, в котором установлен счетчик.

Номинальное напряжение — типичное среднеквадратичное значение линейного напряжения электрооборудования (т. е. 480 В, 208 В) на месте установки счетчика. Кроме того, номинальное напряжение устанавливает порог качества электроэнергии для аварийных сигналов отклонения напряжения.

Установки с линейным напряжением более 600 вольт требуют использования трансформатора напряжения для снижения напряжения до более низкого значения. Таким образом, убедитесь, что размер и проводка PT преобразовывают первичное напряжение в полезное вторичное напряжение. Кроме того, настройте коэффициент PT в счетчике (это важно), чтобы получить точные расчеты энергии.

Ниже приведен пример измерительного прибора Schneider Electric серии PM8000 с APT. Обычно это клеммная колодка нейтрали или заземления в электрическом оборудовании, к которому подключен счетчик. После этого вы должны не забыть пометить и отключить опорное напряжение (VREF). Обратите внимание, что эталонное напряжение VREF должно включать защиту, подходящую для размера предохранителя в соответствии со спецификациями установки счетчика.

Ниже приведен пример непосредственно подключенного счетчика Schneider Electric серии PM8000

Типовая схема напряжения PM8000

3. Ток

Затем убедитесь, что максимальное значение тока для цепи счетчика ограничено автоматическим выключателем, предохранителем или другое устройство защиты от перегрузки по току. Во-первых, физически проверьте маркировку размера трансформатора тока (ТТ) на измерителе и задокументируйте коэффициент трансформации ТТ.

Обратите внимание, что маркировка на клеммах трансформатора тока обычно указывает полярность ТТ

Поэтому рекомендуется каждый раз проверять правильность полярности трансформаторов тока. Таким образом, при обслуживании или удалении счетчиков защитите все цепи измерения тока с помощью короткозамыкающего блока, чтобы безопасно шунтировать трансформатор(ы) тока.

Еще одним уникальным аспектом трансформаторов тока является размер и ориентация отверстия трансформатора в форме «бублика» относительно фазных проводников. Таким образом, убедитесь, что физическое открытие «бублика» достаточно для охвата всех токонесущих проводников на каждой фазе. Другими словами, не применяйте ТТ к одному проводнику в параллельной трассе. Нельзя предполагать, что по всем параллельным проводникам течет один и тот же ток.

Аналогичным образом размещение ТТ вокруг ВСЕХ трех фаз не обеспечит точных показаний тока. Ориентация (обычно обозначаемая на ТТ стрелкой или точкой) должна быть одинаковой для всех установок.

Ниже приведен пример трансформатора тока с разъемным сердечником

Установка трансформатора тока h2= черный провод +, S1= белый провод –

Ниже приведен пример счетчика Schneider Electric серии PM8000

Входы трансформатора тока с блоком замыкания

Проводка для вводов ТТ на счетчике:

• (I1+, I1-) фаза A
• (I2+, I2-) фаза B
• (I3+, I3-) фаза C
• (I4+, I4-) фаза нейтральная установите трансформаторы тока нейтрали или заземления.

  4. Питание управления

  Ваш измеритель может получать питание управления независимо от системы батарей постоянного тока или источника бесперебойного питания (ИБП). Кроме того, он может исходить от управляющего силового трансформатора в электрооборудовании. Однако многие счетчики могут напрямую подключаться к разъемам напряжения для управления питанием.

  Вне зависимости от ситуации убедитесь, что вы понимаете мощность управления для этого счетчика. Между тем, убедитесь, что все цепи питания управления требуют защиты с помощью предохранителя, подходящего для электрооборудования, окружающего счетчик.

  Опять же, давайте в качестве примера возьмем счетчик Schneider Electric серии PM8000. Убедитесь, что соединения L1 и L2 питания управления прибором установлены правильно с предохранителем соответствующего размера в соответствии с инструкциями по установке счетчика.

  E- Мощность управления расходомером, типичная для PM8000

  5. Связь

  Современные установки электросчетчиков обычно передают информацию в систему удаленного мониторинга на компьютере или сетевом сервере. Кроме того, в зависимости от типа подключения счетчика (портов), вы можете передавать данные с помощью последовательных кабелей, кабелей Ethernet или ближайшей вышки сотовой связи.

  На каждом измерителе имеется несколько коммуникационных портов, включая последовательный, Ethernet и сотовый. Поэтому для понимания физических подключений, конфигураций и тестирования каждого коммуникационного порта необходима документация. Во многих случаях один счетчик одновременно обменивается данными с несколькими портами.

  Коммуникации являются основной причиной обращения в службу поддержки APT как при запуске, так и при изменении сети клиента.

  Настройки порта Ethernet E-Meter

  В настоящее время современные электросчетчики передают данные через соединения Ethernet на сервер мониторинга мощности. Вот еще один пример счетчика Schneider Electric PM8000 и его программного обеспечения для настройки ION Setup, демонстрирующий типичные настройки порта Ethernet, установленные для COM-порта Ethernet.

  ION Setup Параметры порта Ethernet, типичные для PM8000

  Подключив свой ноутбук к портативному Ethernet-коммутатору, а затем напрямую к Ethernet-порту измерителя, вы можете проверить связь Ethernet с измерителем. Убедитесь, что вы установили IP-адрес своего ноутбука на известный неконфликтующий IP-адрес в измерительной сети ПЕРЕД открытием ION Setup.

  Настройки последовательного порта E-Meter

  Гирляндное подключение электрических счетчиков к существующему счетчику Ethernet (или отдельному шлюзу Serial-to-Ethernet) — это стандартный метод подключения нескольких счетчиков к одному и тому же последовательному контуру экранированной витой пары RS-485. Поэтому для этих типов счетчиков рекомендуется задокументировать настройки последовательного порта счетчика, как показано ниже.

  ION Setup Настройки последовательного порта типичны для PM8000

  Обратите внимание, что последовательные счетчики обычно подключаются в цепочку связи «гирлянда», чтобы использовать низкую стоимость последовательных кабелей и подключить множество счетчиков и устройств к одному шлюзу Ethernet. Добавление последовательного счетчика к последовательному контуру требует внимания к деталям; это одна из самых распространенных ошибок при замене или установке счетчика.

  RS485 2-проводная и 4-проводная терминация RS485 типичная

  Последовательный оконечный резистор (EOL)

  Резисторы последовательной оконечной нагрузки или окончания линии (EOL), соответствующие характеристическому импедансу кабеля, имеют решающее значение для минимизации отражений, количества ошибок связи и электромагнитных излучений.

  Очень важно использовать согласующие резисторы с кабелями большой длины, чтобы обеспечить целостность данных и уменьшить количество ошибок. Однако добавление оконечных резисторов иногда может привести к падению напряжения. В результате это падение приводит к тому, что устройства, расположенные дальше всего от шлюза, теряют связь при добавлении оконечных резисторов на очень длинных кабелях. В таких случаях удаление оконечных резисторов или разделение шлейфа на более короткие сегменты может стать ключом к восстановлению связи.

  Вы можете проверить связь через последовательный порт измерителя, наблюдая за миганием светодиодов на последовательном порту. Затем подключитесь напрямую к измерителю с помощью последовательного кабеля и запустите ION Setup на своем ноутбуке.

  Ниже приведен пример разъема USB-последовательный порт, который может облегчить прямое последовательное соединение с ноутбуком в полевых условиях.

  Преобразование USB в последовательный порт er

  Настройки сотового модема E-Meter

  Сотовые модемы являются одним из лучших решений, когда вы не можете легко установить кабели Ethernet или последовательные кабели.

  Ниже приведен пример сотового модема для частной сети клиента.

  Аппаратное обеспечение сотового модема

  Как документировать счетчик

  Конфигурация и программирование счетчиков

  Далее вам нужно задокументировать настройки счетчика в форме или отчете для ведения учета. Ниже приведен пример.

  Загрузите форму параметров конфигурации электрического счетчика APT сегодня!

  1.

  Отсканируйте сертификат калибровки измерителя

  Завод отправляет все измерители с сертификатом калибровки в коробке, в котором прослеживается калибровка измерителя в соответствии со стандартами NIST. Если сертификат калибровки счетчика находится внутри коробки или корпуса во время установки нового счетчика, отсканируйте сертификат и приложите его к форме документации счетчика.

  Пример сертификата калибровки измерителя

  2. Проверка значений измерителя с помощью ION Setup

  Использование инструмента настройки измерителя Schneider Electric ION Setup через портативный компьютер, подключенный непосредственно к измерителю. В результате вы сможете видеть показания счетчика в режиме реального времени и точно проверять отображаемое напряжение.

  Что проверять:

  1. Убедитесь, что отображаемое напряжение соответствует ожидаемому значению.
  2. Подтвердите напряжение на клеммах VREF с помощью цифрового мультиметра.
  3. Убедитесь, что текущий дисплей соответствует измеряемой нагрузке.
     • В идеале измеряемая нагрузка должна составлять не менее 10 % от номинального значения трансформатора тока.
  4. Убедитесь, что измеряемое значение кВт положительное.
     • Положительное измерение подтверждает правильность подключения и ориентации ТТ.

  Опять же, измеряемая нагрузка должна составлять не менее 10 % от номинального значения трансформатора тока, чтобы обеспечить точные показания. Применение известной нагрузки через измеренную нагрузку — лучший способ определить, правильно ли сконфигурировано измерение, наблюдаемое на измерителе.

  ION Setup Средство просмотра в реальном времени

  Просмотрите векторную диаграмму, чтобы определить, что VREF и трансформаторы тока (ТТ) выровнены и находятся в фазе. В промышленных или коммерческих индукционных нагрузках напряжение опережает ток и создает отстающий коэффициент мощности с положительными киловаттами. Опережающий коэффициент мощности или отрицательные киловатты являются признаком того, что ТТ инвертирован или фазовые соотношения между напряжениями и токами неправильно подключены.

  Типичная векторная диаграмма с правильно отображаемым соединением звездой

  Поиск и устранение неисправностей

  Типы проблем с проводкой

  Перед подозрением на проводку , проверьте правильность программирования счетчика с правильными соотношениями PT и CT и правильность настройки VOLTS MODE. Поэтому, в зависимости от конфигурации, может быть 3 ТТ и 3 ТТ вторичных обмоток (12 концов проводников). В результате убедитесь, что вы применяете их к измерителю с правильной полярностью. Они могут быть неправильно подключены без надлежащего пуско-наладочного тестирования, в результате чего счетчик будет отображать неверные показания.

  Ошибки проводки могут состоять из любой комбинации следующих

  г:
  1. Перепутаны фазы тока
  2. Неправильная полярность тока
  3. Перепутаны фазы напряжения и текущие значения, но неверные значения Вт, ВА, ВАр и коэффициента мощности. Обратите внимание, что отрицательное значение кВт указывает на неправильную полярность нагрузки.

     Когда счетчик имеет нулевые значения тока и присутствует нагрузка

     • Подтвердите, что тестовые выключатели замкнуты
     • Убедитесь, что перемычки удалены из любых закорачивающих блоков ТТ (этот процесс обеспечивает протекание тока через счетчик)

     Если счетчик показывает нулевые значения напряжения

     • Подтвердите наличие всех предохранителей

     Когда напряжение показывает неожиданное значение

     • Проверьте настройки коэффициента трансформации
     • Проверьте настройку режима напряжения
     СОВЕТ

     Если ток счетчика отображается в килоамперах вместо ампер, измените первичный и вторичный коэффициенты ТТ измерителя, чтобы использовать 1 А и вторичный коэффициент ТТ. Например, если первичный трансформатор тока рассчитан на 2000 А, а вторичный трансформатор тока — на 5 А, счетчик будет отображать показания силы тока в килоамперах.

     Вместо этого используйте то же соотношение 2000:5 = 400:1 и запрограммируйте первичный ТТ на 400 А, а вторичный ТТ на 1 А. По сути, это то же самое математическое соотношение, что и 2000 А/5 А. Однако счетчик отображает силу тока в амперах.

     Общие коэффициенты трансформации трансформаторов тока Перевод с 5 А вторичной обмотки на 1 А вторичной обмотки

     Проверка Е-метра

     Наконец, вы можете проверить напряжение и ток, сравнив показания счетчика с показаниями независимого цифрового мультиметра. Вот что влечет за собой процесс проверки счетчика.

     Проверка электросчетчика

     Для проверки электрического счетчика подайте известную или существующую нагрузку через трансформаторы тока с управляющим питанием и измерьте результирующие ток и напряжение с помощью независимого прибора.

     Проверка напряжения (V1, V2, V3)

     Вы можете проверить показания счетчика с помощью цифрового мультиметра, проверив входы напряжения на входы VREF. Если используется PT, напряжение, измеренное цифровым мультиметром, необходимо будет умножить на множитель, чтобы получить фактическое измеренное напряжение.

     Полевая проверка должна совпадать с показаниями счетчика на плюс-минус 5 %. Неверные показания отличаются более чем на 5 % между цифровым мультиметром (DMM) и дисплеем измерителя.

     Таблица проверки напряжения

     Проверка тока (Ia, Ib, Ic)

     Для проверки токовых входов счетчика используйте цифровой мультиметр с токоизмерительным датчиком. По возможности измеряйте фактический ток нагрузки на проводниках, по которым протекает ток во время каждой фазы, вместо того, чтобы пытаться измерить вторичный ток (который намного меньше по величине). Точно так же полевые проверки должны совпадать с показаниями счетчиков с точностью до 5%. Неудачные показания отличаются более чем на 5% от показаний цифрового мультиметра (DMM).

     Таблица проверки тока

     Новые счетчики обычно требуют установки нагрузки на счетчик для проверки показаний тока. Таким образом, в идеале вы должны согласовать с подрядчиком или строительным персоналом, чтобы получить достаточные нагрузки для проведения измерений в месте установки счетчика. Существующие счетчики обычно имеют текущую нагрузку, которую можно использовать для сравнения.

     APT Проверка и ввод в эксплуатацию E-Meter

     APT может помочь вам проверить и ввести в эксплуатацию ваши счетчики или даже составить спецификацию, чтобы обеспечить правильное выполнение этого важного процесса с первого раза для нового строительства или проектов.

     Прежде всего, мы предоставляем полную сервисную поддержку клиентам и подрядчикам, которым требуются точные данные от их систем учета, реле, генераторов, автоматических переключателей, источников бесперебойного питания (ИБП). В результате многие клиенты доверяют APT независимую проверку своей распределенной генерации на месте, солнечных фотогальванических (PV) массивов, аккумуляторных батарей, топливных элементов или микросетей и сравнивают с электроэнергией.

     Эндрю Э. Тейлор, ЧП | Главный исполнительный директор АПТ

     Ищете дополнительную информацию?

     Свяжитесь со специалистом APT сегодня, чтобы найти правильное решение, соответствующее потребностям вашего бизнеса.

     Свяжитесь с нами

     Подписаться >>

     Подключение счетчика: однофазный, трехфазный, схема

     Пусконаладка или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск к работе в сетях напряжением до 1000 В. Но можно установить все элементы, подключить счетчик к нагрузке (электроприборам) без подключения питания самим собой. Затем необходимо вызвать представителя энергоснабжающей организации для проверки, герметизации и запуска системы.

     Один из вариантов корпуса для счетчика

     Подключение счетчика: правила и основные требования

     Точно все требования прописаны в ПУЭ, а основные правила таковы:

     • Должен быть установлен с погодой защита. Традиционно их монтируют в специальные ящики (ящики) из негорючего пластика. При наружной установке коробки должны быть герметичными и иметь возможность контроля показаний (иметь стекло напротив дисплея).
     • Фиксируется на высоте 0,8-1,7 м.
     • Счетчик подключается медными проводами сечением, соответствующим максимальной токовой нагрузке (есть в технических условиях). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм ²  (для однофазной сети это ток 25 А, что на сегодняшний день очень мало).
     • Проводники используются изолированные, без скруток и ответвлений.
     • При однофазной сети дата государственной поверки счетчика не старше 2 лет, при трехфазной сети — один год.

     Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может быть установлен на лестничной клетке или в квартире — в щитке. Если его размещают в квартире, то обычно недалеко от двери.

     Комплект входной коробки

     В частном доме также есть несколько вариантов. Если столб во дворе, то счетчик можно разместить на столбе, но лучше в помещении. Если по требованиям энергоснабжающей организации он должен располагаться на улице, его ставят с фасадной стороны дома в герметичном коробе. В другом боксе в помещении монтируются автоматы для групп потребителей (различные устройства). Также одно из требований при монтаже электропроводки в частном доме: провода должны быть видны визуально.

     Установка счетчика на столб

     Для возможности проведения работ по электросчетчику перед ним устанавливается вводной выключатель или автомат. Он тоже опломбирован, и нет возможности поставить пломбу на само устройство, как на прилавок. Необходимо предусмотреть возможность отдельной герметизации этого устройства — купить небольшую коробку и смонтировать ее внутри квартирного щита или поставить отдельно на лестничную площадку. При подключении счетчика в частном доме варианты те же: в одной коробке со счетчиком на улице (коробка вся опломбирована), в отдельной коробке рядом.

     Читайте здесь, как провести электричество от столба к дому.

     Здесь описаны двухтарифные счетчики и расчет их эффективности.

     Схема подключения электросчетчика однофазного

     Счетчики на сеть 220 В могут быть механическими и электронными. Также они делятся на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, осуществляется по одной и той же схеме. Вся разница в «начинке», которая недоступна потребителю.

     Если мы доберемся до клеммника любого однофазного счетчика, то увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а на графическом изображении все выглядит как на фото ниже.

     Как подключить однофазный счетчик

     Если расшифровать схему, то получится следующий порядок подключения:

     1. Фазные провода подключаются к клеммам 1 и 2. Фаза вводного кабеля приходит на 1 клемму, фаза идет от второй к потребителям. При монтаже первой подключается фаза нагрузки, после ее закрепления — фаза ввода.
     2. Нейтральный проводник (нейтраль) подключается к клеммам 3 и 4 одинаково. К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов тот же — сначала 4, потом 3.

        Схема подключения однофазного электросчетчика

        Схема для понимания проста: с входа ноль и фаза подаются на вход автоматического выключателя. С его выхода они идут на счетчик, а с соответствующих выходных клемм (2 и 4) на УЗО, с выхода которого фаза подается на автоматику нагрузки, а ноль (нейтраль) на нулевой автобус.

        Обратите внимание, что вводной автомат и вводное УЗО двухконтактные (входят два провода), чтобы разомкнулись обе цепи — фаза и ноль (нейтраль). Если вы посмотрите на схему, то увидите, что автоматы нагрузки однополюсные (к ним идет только один провод), а нейтраль подается непосредственно с шины.

        Самостоятельная сборка распределительного щита описана в этой статье.

        Как подключить трехфазный счетчик

        В сети 380 В три фазы, а электросчетчики этого типа отличаются только большим количеством контактов. Вводы и выводы каждой фазы и нейтрали расположены попарно (см. схему). Фаза А идет на первый контакт, его выход на второй, фаза В — вход на 3-й, выход на 4-й и т.д.

        Как подключить трехфазный счетчик

        Схема подключения 3-х фазного счетчика с током потребления до 100 А практически такая же: ввод автоматический счетчик-УЗО. Отличие только в разводке фаз к потребителям: есть одно- и трехфазные ответвления.

        Схема подключения трехфазного счетчика

     Полное руководство по счетчикам электроэнергии и газа

     Какой у меня номер счетчика электроэнергии?

     Серийный номер счетчика электроэнергии или MPAN (номер администрации пункта учета) — это уникальный номер, который идентифицирует счетчик в вашем доме. Этот номер можно найти в счете за электроэнергию — обычно он находится внизу слева. Вы также можете найти номер на своем глюкометре — обычно он находится спереди, рядом со штрих-кодом. Если вы не можете найти этот номер, просто свяжитесь со своим поставщиком, и он сможет сказать вам, что это такое.



     Что такое счетчик предоплаты?

     Счетчик предоплаты — это счетчик, который требует от вас оплаты энергии перед ее использованием. Вы пополняете ключ или смарт-карту в магазинах с вывесками Payzone или PayPoint. Затем вы вставляете свой ключ или карту в счетчик, чтобы мгновенно добавить кредит. Теперь есть умные счетчики с оплатой по мере использования, которые позволяют вам пополнять свою энергию, не вставая с дивана.

     Если вы пользуетесь счетчиком с предоплатой и хотите перейти на другой тип счетчика, вам необходимо связаться с вашим поставщиком энергии.



     Где и как пополнить счетчик электроэнергии?

     Пополнить счет можно в любом магазине или почтовом отделении с табличками Payzone или PayPoint. Ищите магазины с вывеской на витринах. Многие небольшие местные магазины могут сделать это для вас или магазины шаговой доступности, такие как Tesco Local. Узнайте больше о пополнении счетчиков предоплаты.

     Вы также можете переключиться на интеллектуальный счетчик предоплаты и пополнить его с помощью телефона.



     Где мой счетчик электроэнергии?

     Если вы не можете найти свой счетчик внутри своей собственности, возможно, вам придется поискать его снаружи. Вы ищете свою измерительную коробку, которая, скорее всего, белая.

     Если вы живете в квартире или квартире, вы можете найти свой счетчик на первом этаже. На каждом счетчике должна быть указана соответствующая квартира. В противном случае вам нужно связаться с вашим арендодателем, и он сможет сказать вам, где он находится. Если у вас есть счет, вы можете сопоставить серийный номер счетчика с лицевой стороной счетчика. Если вы являетесь владельцем квартиры и не знаете, где находится счетчик, обратитесь к агенту по недвижимости или поставщику.



     Что такое стандартный счетчик электроэнергии?

     Это наиболее распространенный тип счетчика, но сейчас он заменяется интеллектуальным счетчиком. Преимущество интеллектуальных счетчиков в том, что вам не нужно снимать показания счетчиков. Вместо этого они автоматически отправляются вашему поставщику энергии, гарантируя, что ваши счета основаны на фактическом использовании, а не на оценках.



     Существуют ли разные типы счетчиков?

     Да, существует много разных типов, хотя в целом отрасль движется к интеллектуальным счетчикам, которые могут работать по-разному, в зависимости от выбранного вами тарифа. Более старые счетчики, помимо стандартных, также включают эконом 7 и другие счетчики «времени использования». Узнайте больше о E7 и других счетчиках.



     Как снять показания счетчика?

     Снять показания счетчика обычно несложно. Вам просто нужно записать первые пять цифр, показанных слева направо, и игнорировать любые числа, выделенные красным цветом, и игнорировать любые числа после запятой (иногда выделенные красным цветом). Некоторые счетчики могут быть немного сложными. Если у вас возникнут проблемы, вам поможет эта страница, посвященная считыванию показаний вашего счетчика.



     Почему счетчик электроэнергии мигает красным?

     Если на вашем глюкометре мигает красный индикатор, это совершенно нормально. На самом деле свет показывает, что энергия используется — и иногда он будет мигать быстрее, если используется больше энергии.



     Почему у меня нет счетчика электроэнергии?

     Счетчики могут переходить в спящий режим и не иметь отображения. Нажатие кнопки на главной панели должно оживить экран.

     Если вы беспокоитесь, что ваш счетчик сломался, вам необходимо связаться с вашим поставщиком энергии, и они скажут вам, что делать.



     Что делать в случае отключения электроэнергии?

     В экстренной ситуации вы можете позвонить оператору местной распределительной сети. Чтобы узнать, кто является вашим оператором местной распределительной сети, и узнать больше о том, что вы должны делать в случае отключения электроэнергии, посетите сайт Energy Network Association.

     Мы также предлагаем несколько советов по отключению электроэнергии.



     Как подключиться к электричеству?

     Вы открываете бизнес в новых помещениях или строите недвижимость? Затем вам нужно подать заявку на новое подключение к электричеству.

     Вам необходимо связаться с вашим оператором распределительной сети (DNO), чтобы установить новое соединение. Вы можете узнать, кто ваш DNO, и связаться с ним здесь.



     Как мне снова подключить электричество?

     Если вы недавно переехали в новый дом или открыли бизнес в новом помещении, возможно, вам придется решить вопрос с повторным подключением электричества. Если вы новый клиент и в здании есть подключение к электросети, но питание отключено, вам необходимо связаться с выбранным поставщиком энергии для повторного подключения.

     Рекомендуется получить сертификат установки у квалифицированного электрика (если у вас есть домовладелец, он может это организовать). Выбранный вами поставщик энергии подключит ваше электроснабжение к вашему потребителю.

     Если требуется новая услуга, вам необходимо связаться с вашим оператором распределительной сети (DNO).



     Как получить расчет стоимости подключения электричества

     Когда вы получаете расчет стоимости работ, некоторые из этих работ могут быть выполнены электриком и называются «оспоримыми» работами. Работы, подлежащие оспариванию, — это электротехнические работы, выполненные соответствующим образом аккредитованным независимым поставщиком услуг связи (ICP). Оспоримой работой может быть прокладка кабелей и другие работы по созданию нового подключения к электричеству.

     Попросите разделить предложение на оспариваемую и неоспоримую работу. Если вы считаете, что с вас берут слишком большую плату за спорную работу, вы можете поговорить с местными электриками, чтобы сравнить цены и получить лучшее предложение для вас.



     Почему у меня не работает электричество?

     Причин отключения питания может быть несколько. Вот основные проблемы и решения:

     1. Если вы пользуетесь счетчиком предоплаты, скорее всего, у вас закончился кредит, поэтому вам нужно будет пополнить свой ключ или карту, после чего питание будет немедленно восстановлено.
     2. Если у вас нет счетчика предоплаты или вы знаете, что он пополнен кредитом, проверьте блок предохранителей. Если есть один переключатель, который не обращен в ту же сторону, что и другие, нажмите на него, и это может решить проблему.
     3. Электричество может отключиться из-за одного неисправного электроприбора в вашем доме. Если вы единственный, у кого нет электричества в вашем районе, это может быть причиной. Ваш блок предохранителей может отключить все в качестве меры предосторожности, чтобы предотвратить скачок напряжения.
     4. У ваших соседей тоже проблемы с электричеством? Затем, вероятно, произошло отключение сетевого питания. Это может быть связано с проблемой с местной дистрибьюторской компанией или просто с экстремальными погодными условиями. Вам нужно будет подождать, пока ваша сила вернется, что может означать получение факелов и настольных игр!
     5. Вы в курсе вашего счета? Поставщик может отключить электроэнергию, если счета не актуальны. Вы получите несколько писем, прежде чем это произойдет, поэтому обязательно обратите внимание на них. Вам необходимо связаться с вашим поставщиком, если это является причиной отсутствия питания. В случае сомнений обратитесь к квалифицированному электрику для осмотра установки, и он также предоставит вам сертификат установки.



     Мы студенты/соседи по квартире – как нам лучше всего управлять своей энергией?

     Совместное использование счетов за коммунальные услуги с соседями по квартире может вызвать стресс. У нас есть полное руководство о том, как лучше управлять платежами по счетам и стать энергоэффективным домом.



     Как сменить поставщика электроэнергии?

     Сменить провайдера проще, чем вы думаете. Вы можете переключиться двумя способами:

     Если вы уже решили, на какого поставщика хотите переключиться. В этом случае свяжитесь с новым поставщиком и сообщите ему, что хотите присоединиться к тарифу, который вы видели и который вам подходит. Вам понадобится ваш почтовый индекс, имя текущего поставщика и тариф, а также ваши банковские реквизиты, если вы хотите оплатить прямым дебетом.
