Подключение радиатора Zehnder

Для подключения радиаторов Zehnder к трубам системы отопления можно использовать различные варианты подсоединения — свыше 35 вариаций боковой, нижней и даже верхней подводки.

Наиболее традиционными и распространенными, для трубчатых радиаторов Zehnder, являются варианты боковой односторонней или диагональной подводки, простая нижняя подводка и нижнее подключение со встроенным термовентилем (Completto). В последнем случае радиатор имеет в своей конструкции встроенную термовентильную вставку.





При установке радиатора рекомендуется выдерживать следующие расстояния:

• от пола до радиатора – 70-150 мм;
• от нижней поверхности подоконных панелей до радиатора – не менее 50 мм;
• от поверхности стен до радиатора – 30-50 мм.



Каждый вариант подключения имеет свой индивидуальный номер. Его необходимо указывать при заказе радиатора.

На всех схемах подсоединения ниже, встречаются следующие обозначения:





Боковое подключение радиаторов Zehnder

Этот тип подсоединения предполагает вход подающей линии и выход обратки — по бокам отопительного прибора. Он может быть организован как по одной стороне, так в диагональном исполнении.

Стандартный диаметр подсоединения в радиаторе — 1/2 «, внутренняя резьба.

Под заказ возможно изготовить следующие диаметры подключения с внутренней резьбой — 1/4 «, 3/8 «, 3/4 «, 1» или 5/4 «.

Основные стандартные схемы бокового подключения радиаторов Zehnder и их номера.



Все дополнительные возможные варианты бокового подсоединения



Для радиаторов Зендер высотой от 1200 до 3000 мм, можно заказать боковое одностороннее (слева № 2270 или справа № 6610) подключение с фиксированным межосевым расстоянием — 500 мм, 600, 619, 700, 800, 819 или 900 мм.

Такое подсоединение возможно к одно- или двухтрубной системе отопления. Диаметр — 1/2′ внутрення резьба.

В зависимости от глубины радиатора и числа трубок в глубину, верхний патрубок для входа горячей воды расположен: при 2-х трубчатом радиаторе — в первой лицевой секции (как показано на фото ниже), при 3-х трубчатом — в средней секции (во второй лицевой), при 4-х трубном — во второй лицевой секции.





Нижнее подключение радиаторов Zehnder без встроенного термовентиля

При простом нижнем подсоединении в конструкции радиатора нет термовентильной вставки. Поэтому регулировать теплоотдачу прибора невозможно.

Стандартный диаметр подсоединения у радиатора — 1/2 «, внутренняя резьба.

При рядом расположенном (сдвоенном) входе/выходе воды — межосевое расстояние — 50 мм.

При разнесенном, межосевое расстояние — длина радиатора минус 42 мм (по 21 мм с каждой стороны).

Подключение по центру возможно только при четном количестве секций.

Ниже представлены различные схемы простого нижнего подсоединения радиаторов к трубам системы отопления.







Нижнее подключение радиаторов Zehnder со встроенным термовентилем. Вариант Completto.

Радиатор Zehnder со встроенной термовентильной вставкой (термовентилем) имеет возможность, при последующей покупки термоголовки (термостата), регулировки теплоотдачи. Тем самым можно регулировать температуру воздуха в помещении.

Размещение термоголовки, в зависимости от номера подключения, может быть организовано как в верхней, так и в нижней части прибора.

Стандартный диаметр подсоединения у радиатора — 1/2 «, внутренняя резьба.

При рядом расположенном (сдвоенном) входе/выходе воды — межосевое расстояние — 50 мм.

При разнесенном входе/выходе, межосевое расстояние равно длине радиатора минус 42 мм.

Подключение по центру возможно только при четном количестве секций в радиаторе.







В заключении приведем достаточно редко встречающиеся схемы подсоединения стальных трубчатых радиаторов Зендер, но завод производитель может выполнить и их.



Подключение радиаторов отопления: способы и схемы

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу



Содержание статьи

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

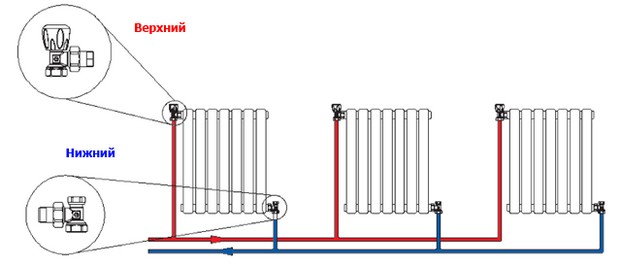

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

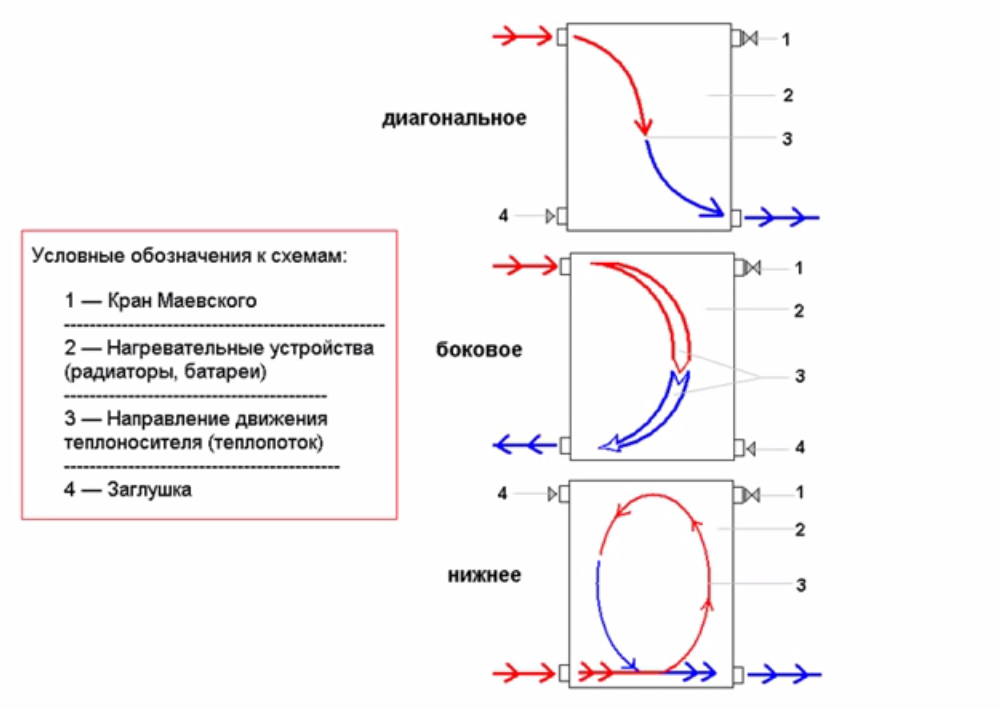

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

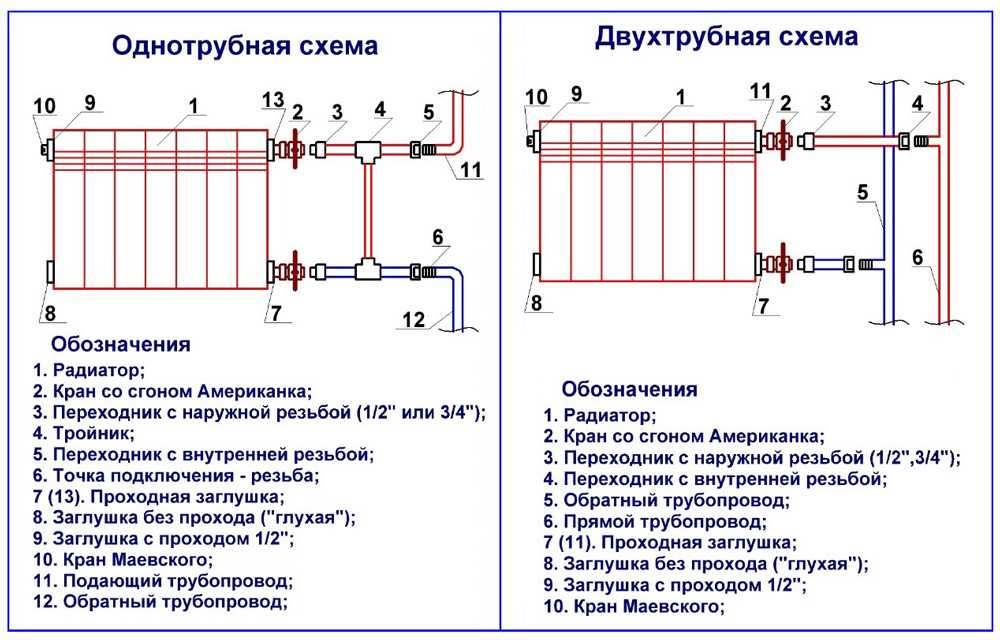

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Как установить радиатор

Содержание

Руководство по установке радиатора

Иногда установка нового радиатора может потребовать регулировки трубопровода перед установкой.

Конечно, всегда можно вызвать профессионалов и заставить их это сделать, но что в этом интересного?

Если вы относитесь к тому типу людей, которым нравится, когда все делается по-своему, то это руководство идеально подходит для вас.

Следуйте простым инструкциям ниже или посмотрите видео, чтобы узнать, как установить радиатор и отрегулировать трубы, чтобы в вашем доме было тепло и уютно.

Шаг 1. Одевание радиатора

Прежде чем вы сможете приступить к установке нового радиатора, вам необходимо одеть его, чтобы убедиться, что он готов к работе.

Итак, самое главное – возьмите вентиль радиатора и наклейте ленту из ПТФЭ на хвостовую часть вентиля.

Оберните его по часовой стрелке примерно 17 раз. Сделайте это для обоих клапанов и снимите пробку радиатора.

Шаг 2. Прикрепите вентиляционные отверстия

Ввинтите вентиляционные отверстия, стараясь не затягивать слишком сильно – вы не хотите повредить уплотнительное кольцо.

Шаг 3. Подсоедините хвостовик радиатора

Накрутите хвостовики радиатора с помощью разводного ключа, пока не останется только одна резьба.

Ваш радиатор готов к установке.

Как повесить радиатор на стену?

После того, как ваш радиатор будет одет, перед его установкой на стену вам необходимо определить центральную точку, в которой вы хотите расположить радиатор.

Для выполнения этой задачи выполните следующие действия.

Шаг 1. Измерьте ширину стены

Измерьте ширину стены с помощью рулетки.

Шаг 2 – Измерьте и отметьте центральную линию

Отметьте, где центр радиатора будет находиться в центре стены.

Шаг 3 – Найдите центр скобок

Когда вы отметили центральную точку, вам нужно будет измерить центр между левой и правой скобками.

Лучше всего это делать, повернув светодиод радиатора на заднюю сторону.

Шаг 4. Измерьте расстояние между кронштейнами

Когда вы измерите центр, вам нужно будет определить высоту вашего радиатора.

Это можно сделать, измерив расстояние от верха верхнего кронштейна до верха нижнего кронштейна. Опять же, лучше всего делать это с радиатором, лежащим на задней панели.

Шаг 5 – Измерьте до центра нижнего кронштейна

Следующим шагом является измерение высоты нижних кронштейнов на стене.

Для этого снимите мерку от пола до центра выпускного отверстия клапана.

Шаг 6 – Измерьте расстояние между кронштейнами

После того, как центральная точка будет отмечена на стене, вам нужно будет измерить расстояние между центральной точкой и левым и правым кронштейнами.

Шаг 7. Отметьте положение кронштейнов на стене

Используя полученные ранее измерения, отметьте на стене верхний и нижний кронштейны.

Шаг 8. Просверлите стену

Возьмите ударную дрель с 7-мм сверлом по камню, просверлите и забейте стену.

Шаг 9– Заглушка в стене

Обязательно забейте дюбели в стену перед завинчиванием.

Шаг 10.

Вкрутите кронштейны и проверьте уровень

После того, как все кронштейны будут прикручены, проверьте их уровень, и тогда вы готовы повесить радиатор.

Что делать, если мне нужно изменить трубопровод?

Первое, что нужно сделать, это убедиться, что вы полностью слили воду из системы отопления.

Чтобы узнать, как это сделать, посетите наш путеводитель — здесь.

Если вы уверены, что это сделано, выполните следующие шаги.

Как заменить трубопровод радиатора

Шаг 1. Отодвиньте ковер

Поднимите ковер под радиатором, с которым вы работаете.

Шаг 2. Откройте трубопровод

Осторожно поднимите половицы и откройте трубопровод.

Шаг 3. Отметьте места, где требуются изменения

После того, как вы открыли трубы, пришло время пометить пол.

Шаг 4. Убедитесь, что вы правильно измерили

Чтобы быть уверенным, что вы делаете разметку и вырезаете пол в нужном месте, прикрепите вентиль к радиатору до того, как будете делать замеры.

Шаг 5. Сделайте разрез

Разрежьте пол, затем прикрепите вентиль к радиатору и согните трубы по линии. (если ваша труба больше 10 мм, вам придется использовать соединительные колена.)

Шаг 6 – Очистите и измерьте

Очистите трубы проволочной ватой, а затем измерьте зазор между трубами.

Шаг 7 – Измерить и вырезать

Отмерьте и отрежьте соединительный элемент и очистите его проволочной ватой.

Шаг 8. Нанесите флюс на трубопровод

Нанесите небольшое количество флюса на все места соединения и внутрь фитингов и соедините трубы вместе, убедившись, что они полностью вставлены.

Шаг 9. Приступайте к пайке трубопровода

Теперь вы готовы к пайке. Используя паяльную лампу, нагрейте соединение, пока оно не станет достаточно горячим, чтобы припой расплавился.

При нанесении припоя необходимо убедиться, что он проходит по всему фитингу. Дайте припою застыть, а затем влажной тканью сотрите остатки флюса и очистите проволочной ватой.

Шаг 10. Установите клапаны

С помощью разводного ключа прикрепите клапаны к радиатору с обеих сторон.

Убедившись, что радиатор и трубы в порядке, запустите котел и убедитесь, что радиатор прогревается.

Если да, то можете положить половицы и ковер обратно.

Шаг 11. Приведите ковер в порядок

С помощью острого ножа сделайте небольшой надрез на ковре в том месте, где находятся трубы. Вот и все, вы только что установили свой радиатор. Поздравляем!

Если у вас есть какие-либо животрепещущие вопросы или вам нужна консультация специалистов, обязательно присылайте свои вопросы.

Возможно, мы расскажем о них и в следующем посте нашего блога. Вопросы можно отправлять через раздел комментариев ниже, Facebook или Twitter.

Обратите внимание:  Наши практические руководства предназначены только в качестве руководства, чтобы помочь вам в решении общих задач по отоплению дома. Пожалуйста, не пытайтесь выполнять эту задачу, если какие-либо инструкции неясны или если у вас есть какие-либо сомнения относительно того, что делать. Вместо этого обратитесь за советом к профессионалу.

Джон Лоулесс

Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!

Подробнее Статьи

Как установить радиатор

В некоторых случаях установка нового радиатора может потребовать регулировки трубопровода перед установкой. Вы всегда можете воспользоваться услугами профессионала, чтобы выполнить это, но даже если у вас есть только небольшой опыт работы и ноу-хау, вы можете выполнить работу в свое время и сэкономить много денег, выполнив шаги, перечисленные в это руководство. Прочтите простые советы и рекомендации по установке радиатора и регулировке трубопровода.

И если вам нужен первоначальный совет о месте установки вашего радиатора, взгляните на наше руководство о том, где разместить ваш радиатор.

Как заправить радиатор

Шаг 1

Прежде чем приступить к установке нового радиатора, вам необходимо сначала заправить его, чтобы убедиться, что он готов к работе. Итак, для начала возьмите вентиль радиатора и наклейте ленту из ПТФЭ на хвостовую часть вентиля.

Оберните ленту вокруг клапана по часовой стрелке 17 раз. Сделайте это для обоих клапанов и снимите пробку радиатора.

Шаг 2

Вкрутите вентиляционные отверстия, стараясь не перетянуть их и не повредить уплотнительное кольцо.

Шаг 3

С помощью разводного ключа закручивайте хвостовики, пока не останется видна только одна резьба.

Теперь вы готовы установить радиатор.

Как прикрепить радиатор к стене

Шаг 1

После того, как радиатор был одет, прежде чем прикрепить его к стене, вам нужно определить центральную точку, где вы хотите его разместить. Во-первых, измерьте ширину стены.

Шаг 2

Отметьте центр радиатора в центре стены.

Шаг 3

После того, как центральная точка отмечена, необходимо измерить центр между правой и левой скобками. Это целесообразно делать, когда радиатор лежит на полу лицом вверх.

Шаг 4

После измерения центра вам нужно будет определить высоту вашего радиатора. Это можно сделать, измерив расстояние от верхней части верхнего кронштейна до основания нижнего кронштейна. Опять же, вы можете упростить процесс, положив радиатор на заднюю сторону.

Шаг 5

Отсюда вы должны измерить высоту нижних кронштейнов на стене, к которой крепится ваш радиатор. Для этого запишите измерение от пола до середины выпускного отверстия клапана.

Шаг 6

Когда центральная точка отмечена на стене, необходимо измерить расстояние между центральной точкой и левым и правым кронштейнами.

Шаг 7

Отметьте верхний и нижний кронштейны на стене, используя ранее полученные измерения.

Шаг 8

С помощью ударной дрели с сверлом по камню 0,25″ просверлите стену и забейте дюбелями.

Шаг 9

Перед завинчиванием убедитесь, что дюбели правильно забиты в стену.

Шаг 10

После того, как все кронштейны будут привинчены, убедитесь, что они выровнены. Если да, то ваш радиатор готов к установке.

Как заменить трубопровод

Сначала следует убедиться, что ваша система отопления правильно слита, чтобы радиатор не протекал. Чтобы узнать, как это сделать, ознакомьтесь с нашим руководством.

Шаг 1

Поднимите ковер.

Шаг 2

Поднимите половицы, чтобы открыть трубопровод. У вас может быть более обширная сеть трубопроводов, если в прошлом у вас были установлены чугунные радиаторы.

Шаг 3

После того, как трубы будут обнажены, вы можете приступить к разметке пола.

Шаг 4

Чтобы убедиться, что вы делаете разметку и разрезаете пол в нужном месте, перед записью измерений прикрепите клапан к радиатору.

Шаг 5

Разрежьте пол перед тем, как прикрепить клапан к радиатору и согнуть трубы в линию (если труба больше 0,4 дюйма, вам потребуются соединительные колена).

Шаг 6

Используя проволочную мочалку, очистите трубы и измерьте зазор между ними.

Шаг 7

Измерьте, затем отрежьте соединительный элемент, прежде чем очистить его проволочной ватой.

Шаг 8

Добавьте небольшое количество флюса в каждую из точек соединения и внутрь фитингов и соедините трубы вместе, убедившись, что они полностью вставлены.

Шаг 9

Теперь вы должны быть готовы к пайке. Нагрейте соединение с помощью паяльной лампы, пока оно не станет достаточно горячим, чтобы расплавить припой. Во время нанесения припоя необходимо убедиться, что он проходит по всему фитингу. Дайте припою застыть перед тем, как вытереть остатки флюса влажной тканевой салфеткой и проволочной ватой.

Шаг 10

Прикрепите клапаны к радиатору с обеих сторон с помощью разводного ключа. Когда вы убедитесь, что трубопровод и радиатор исправны, включите котел и убедитесь, что ваш радиатор нагревается. Если это так, вы готовы снова положить половицы и ковер.
